Столбчатый фундамент это – Без особого труда: столбчатый фундамент для дома

что это такое и фото

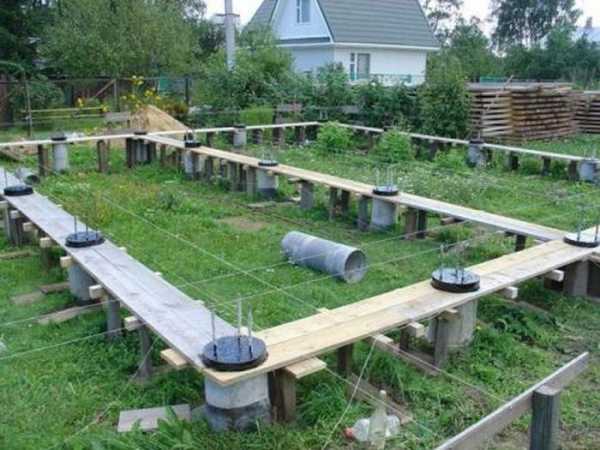

При строительстве здания на сложном грунте с преобладанием грунтовых вод или торфяных залежей наиболее предпочтительными типами оснований являются столбчатые фундаменты. Такой каркас представляет собой опору из отдельно стоящих столбов, уходящих в грунт на столько, на сколько позволяет того почва. При этом опоры располагают исключительно под несущими стенами будущего дома. Столбчатые опоры устраивают в местах максимальной нагрузки на здание. Таковыми являются углы дома, выступы и пандусы, пролеты стен длиной более 2,5 метров, места стыков стен и пр.

Столбы основания могут быть выполнены из различных материалов (от кирпича или шлакоблока, до природного бута). Именно от типа материала, из которого предполагается делать опоры, зависит высота столбов и их сечение. В свою очередь, расстояние между столбами будет тесно связано с параметрами опор (сечением, высотой), а также будет зависеть от этажности здания и его итоговой массы.

При строительстве здания на сложном грунте с преобладанием грунтовых вод или торфяных залежей наиболее предпочтительными типами оснований являются столбчатые фундаменты

В среднем расстояние между опорами фундамента равно 1,5-2,5 метра, в то время как сечение каждой «ножки» столбчатого каркаса может варьироваться в пределах 25-40х25-40 см. Круглые опоры могут иметь диаметр от 20 до 25 см.

Важно: глубина залегания опор зависит от параметров дома, а вот надземная их часть должна быть не менее 50 см. При этом каждый столбчатый фундамент должен иметь единую горизонтальную плоскость для всех без исключения опор. Это является залогом ровности, устойчивости и крепости дома.

Связывает все «ножки» основания прочная лента-обвязка. Материал её изготовления напрямую зависит от того, из какого строительного материала изготовлены столбы основы.

Основными преимуществами фундамента столбчатого типа являются:

• Простота устройства и возможность монтажа своими руками;
• Экономия строительных материалов, а значит, экономия бюджета;
• Возможность возводить здания даже на самых сложных грунтах;
• Хорошая несущая способность, которая позволяет основанию выдерживать вес дома в два-три этажа при условии его возведения из бруса или оцилиндрованного бревна.

Важно: перед монтажом столбчатого каркаса необходимо грамотно провести все расчеты и наметить месторасположение опорных столбов относительно подвижности грунта.

Виды столбчатого фундамента

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления, применением разного диаметра для столбов и пр. Поэтому стоит рассмотреть подробнее все виды основания под каркасный дом с тем, чтобы понимать, как устраивать такое основание своими руками под выбранный тип здания.

Так, в соответствии с сечением опор, столбы фундамента могут быть круглыми, квадратными или прямоугольными.

По типу используемых материалов для возведения опор столбчатый фундамент может быть:

• Бутобетонным;
• Железобетонным;
• Кирпичным;
• Блочным;
• Комбинированный;
• Деревянный.

Кроме того столбчатые фундаменты различают и по способу монтажа. Каркасы в этом случае бывают такими:

Рекомендуем к прочтению:

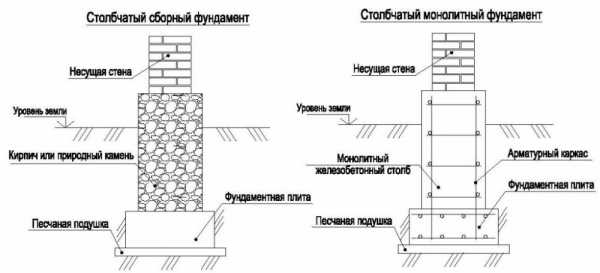

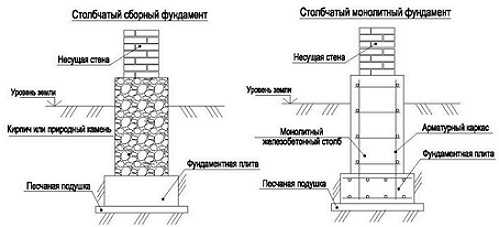

• Сборные — опоры собираются из составных частей, таких как кирпич, блоки, бут или бутовая смесь.
• Монолитные. В этом случае столбы-опоры просто заливаются в смонтированную опалубку с параллельным армированием конструкции.

И стоит отметить также, что основным параметром, по которому различают столбчатые фундаменты, является уровень углубленности опор в грунт. В этом случае каркасы бывают такими:

• Незаглубленный фундамент. Это самый простой вариант столбчатого основания для дома. Здесь подошва столбов располагается исключительно на уровне грунта на небольшой песчано-гравийной подушке. Целесообразно возведение таких каркасов своими руками только в том случае, если дом будет одноэтажным и очень легким (как правило, это брус или бревно). Кроме того, незаглубленный столбчатый фундамент можно возводить только на непучнистом грунте.
• Мелкозаглубленный. Это тип фундамента уходит столбами в глубину грунта на 50-70 см. Здесь основную величину углубления столбов составляет песчано-гравийная подсыпка. И при этом фундамент такого вида можно монтировать также на непучнистом или слабопучнистом грунте.
• Заглубленный столбчатый фундамент. Здесь глубина монтажа опор опускается ниже уровня промерзания грунта. При этом подобный вид фундамента можно монтировать на подвижных или глинистых грунтах. Заглубленное столбчатое основание является самым затратным среди приведенных видов фундаментов.

Важно: при монтаже столбчатого основания для дома иногда используют принцип устройства ростверка. Это своеобразная фундаментная балка, которая усиливает износостойкость столбчатого каркаса и предотвращает сдвиг опор в результате горизонтального движения грунта. Ростверк равномерно распределяет нагрузку от здания на опорные столбы, и может быть как наземным (низким), так и висячим (высоким). В первом случае ростверк монтируют вровень с грунтом или на песчано-гравийной подушке, уходящей в почву на 15-20 см. Если же предполагается висячий ростверк, то его располагают на уровне 15-20 см над землей.

К сожалению, ростверк используется в строительстве столбчатого фундамента не часто ввиду затратности работ и не обязательной необходимости.

Подробнее о каждом из видов столбчатого основания для каркасного дома в материале ниже.

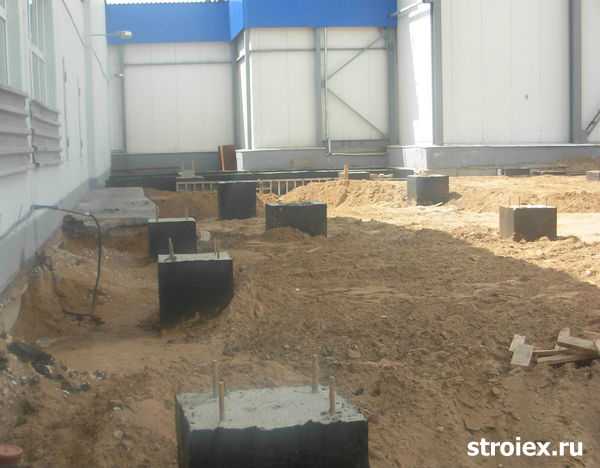

Монолитный железобетонный фундамент столбчатого типа

Для такого фундамента характерно использование бетонного раствора и стальной арматуры

Для такого фундамента характерно использование бетонного раствора и стальной арматуры. Готовый раствор заливается своими руками в смонтированную заранее опалубку, которую устраивают в выкопанных под столбы ямах. Опалубку необходимо надежно крепить и укрывать изнутри гидроизоляцией. Заливать раствор также можно и в яму без опалубки, но только в том случае, если грунт не склонен к рыхлости и сыпучести. Необходимо лишь устелить стенки плотной ямы гидроизоляционным материалом, который предотвратит воздействие влаги на готовые опорные столбы фундамента.

Важно: в любом из случаев цементный раствор заливается на подушку из песка и гравия. Причем её толщина для мелкозаглубленного фундамента может составлять 30-50 см, а для заглубленного основания — 15-20 см.

Столбчатый монолитный фундамент может иметь форму опор круглого или квадратного сечения. И при этом столбы могут быть как едиными по толщине вверху и внизу, так и монтироваться на своеобразном башмаке, располагающемся внизу столба. То есть опора имеет расширение к низу. Под башмак нужно предварительно готовить яму соответствующей ширины, а опалубка должна иметь определенную сужающуюся к верху форму.

Важно: изредка применяется технология заливки башмака отдельно от столба. В этом случае сначала своими руками льют раствор в форме башмака с выпуском арматуры. И только после того как бетон высохнет, приступают к монтажу опалубки под столб и заливка раствора в неё.

Арматура внутри будущего столба устанавливается в виде решетки из стальных прутьев сечением от 6 до 20 мм (в зависимости от диаметра опоры). При этом расстояние от крайних точек будущего столба, включая низ и верх опоры должно составлять не менее 10 мм.

Важно: если предполагается монтаж бетонного ростверка, то верхние края армирующих прутьев должны выступать из залитых столбов на высоту от 15 до 25 см. Таким образом, в дальнейшем можно провести вязку арматуры для ростверка.

Заливку бетонного раствора можно провести своими руками или пригласить специалистов. Важно лишь использовать для приготовления смеси цемент марки не ниже М-200. При заливке раствора в опалубку необходимо хорошо трамбовать раствор с помощью строительного вибратора, чтобы крепость конструкции в последующем была максимальной.

Если предполагается заливка круглых железобетонных столбов, то технология монтажа здесь будет такой же, с той лишь разницей, что ямы под опоры придётся бурить садовым шнеком диаметром 200-250 мм. В качестве опалубки будет использоваться крученный в трубку рубероид. Можно также использовать пластиковые или асбестовые трубы, которые в дальнейшем не придётся демонтировать.

Важно: для монтажа круглых опорных столбов с башмаком можно применить специальный бур с «плугом». В этом случае откидной механизм даёт возможность сделать яму под столб с расширением внизу.

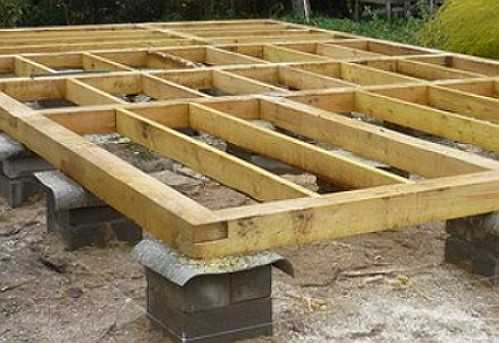

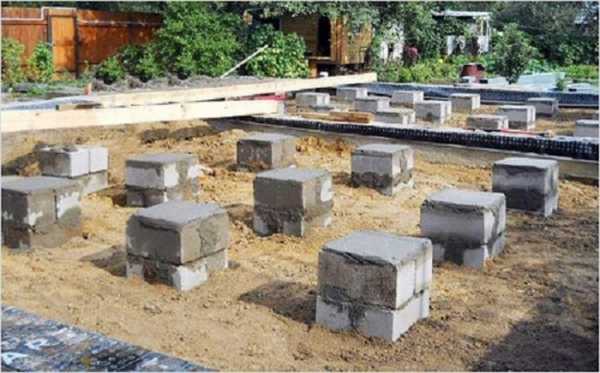

Опоры из блоков

Такой столбчатый фундамент монтируют из специальных бетонных блоков

Такой столбчатый фундамент монтируют из специальных бетонных блоков. Их также устанавливают на подушку из щебня и песка. Для монтажа подобного столбчатого основания используют либо стеновые прямые блоки, либо блоки подушечные, выполненные в виде трапеции. Последние чаще применяют для установки в нижней части столбов.

Рекомендуем к прочтению:

Важно: блочный столбчатый фундамент не рекомендуется монтировать на грунтах, подверженных горизонтальным сдвигам или имеющих высокий уровень грунтовых вод.

Кирпичный столбчатый фундамент

Этот тип фундамента пригоден для грунтов с низким уровнем залегания грунтовых вод и неподвижных в горизонтальной плоскости

Этот тип фундамента пригоден для грунтов с низким уровнем залегания грунтовых вод и неподвижных в горизонтальной плоскости. В противном случае опоры из кирпича будут просто разрушены.

Для монтажа опор своими руками используют кирпич-железняк. Его укладку производят либо на подушку из песка и щебня, либо на залитый ранее бетонный башмак. При этом класть кирпич можно по две или четыре штуки в ряду. Таким образом, сечение столба (его размеры) будет либо 25х25 см, либо их размеры будут 38х38 см. При установке кирпичных столбов можно провести их армирование. Это в разы укрепит опоры и повысит их износостойкость.

Важно: ровность кладки кирпичей постоянно контролируют с помощью отвеса и строительного уровня.

Комбинированный фундамент столбчатого типа

Такое основание изготавливают своими руками, как правило из нескольких видов материала, комбинируя их между собой в зависимости от типа опор

Такое основание изготавливают своими руками, как правило, своими руками из нескольких видов материала, комбинируя их между собой в зависимости от типа опор. К примеру, можно залить башмак или заглубленную часть опоры сплошным бетонным раствором с арматурой, а надземную часть столбов выложить из кирпича или бетонного блока. Такая технология монтажа экономит трудозатраты на обустройство опалубки и заливку раствор

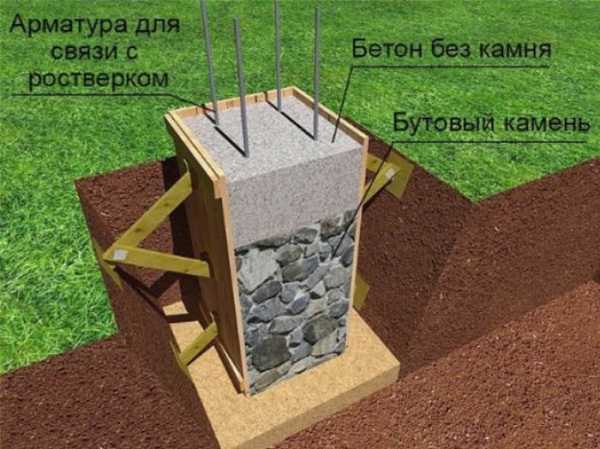

Бутовый столбчатый фундамент

Для изготовления своими руками таких опор под сборный дом можно использовать природный камень

Для изготовления своими руками таких опор под сборный дом можно использовать природный камень. Он и является строительным бутом. Такой материал имеет отличные сцепляющие свойства с раствором. Именно поэтому бутовый фундамент любого типа имеет такую популярность.

Возводят бутовый столбчатый фундамент путем кладки бута и заливки его готовым раствором средне-жидкой консистенции. Монтаж проводят поэтапно. Сначала укладывают ряд бута, потом заливают его раствором. Так продолжают до самого верха столбов.

Укладку бутобетонных столбов производят на подготовленную и гидроизолированную подушку из песка и щебня.

Каркас для дома из деревянных столбов

Этот тип фундамента используется исключительно для возведения легких построек в один этаж

Этот тип фундамента используется исключительно для возведения легких построек в один этаж. Чаще всего это бани, беседки, каркасные дома и пр. В качестве материала для изготовления опор используют дуб, тик, лиственницу или сосну. Стоит отметить, что деревянный фундамент столбчатого типа служит от 11 до 25 лет, в зависимости от сорта дерева и качества антисептической обработки материала.

Важно: какой бы тип столбчатого фундамента вы ни выбрали, перед его проектированием и монтажом необходимо сначала провести тщательный анализ грунта на участке. Это позволит правильно рассчитать сечение и высоту опор для дома.

kakpostroitdomic.ru

Столбчатый фундамент. Область применения и особенности конструкции.

Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверком. По сравнению с ленточным или плитным, у него общая площадь опор значительно меньше. А значит и меньше несущая способность. В связи с этим применение столбчатого фундамента у нас ограничено.

Область применения

В центральном регионе на 80 процентах строительных участков под подошвой фундамента залегают глинистые грунты. Это довольно слабый грунт, требующий больших площадей опоры в случае строительства тяжелых домов. Поэтому наиболее употребляемый «народный» вариант основы дома – ленточный, и часто – сборный из блоков (шлакоблок) или бутокамня.

Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно:

• дома из дерева или же каркасные дома;
• строения из легких блоков типа газоблок…;
• вспомогательные постройки легкого типа – беседки, террасы, сараи, легкие гаражи и т.п.
• другие нетяжелые конструкции уже промышленного предназначения – ангары, цеха и т.п.

Столбчатый фундамент под тяжелым домом

Но иногда столбчатые фундаменты применяют и при возведении домов тяжелого типа из кирпича, шлакоблока. В тех случаях, когда проектным расчетом суммарная площадь столбов окажется достаточной для такого типа зданий.

Применение под тяжелые дома возможно при строительстве на грунтах с высокими прочностными показателями – это весьма твердые глины, крупнообломочные грунты, или когда на участке близко к поверхности залегают твердые горные породы.

Иногда бывает и так, что у поверхности залегают весьма слабые грунты, малопригодные для любого фундамента, а плотные находятся на значительной глубине, тогда столбы глубокого заложения становятся единственно приемлемым вариантом фундамента.

Возможность применения столбчатого фундамента определяется исключительно проектом дома, на основе геологических изысканий. Самостоятельно принимать решение о строительстве подобных фундаментов под тяжелым домом, не рекомендуется.

Особенности конструкции

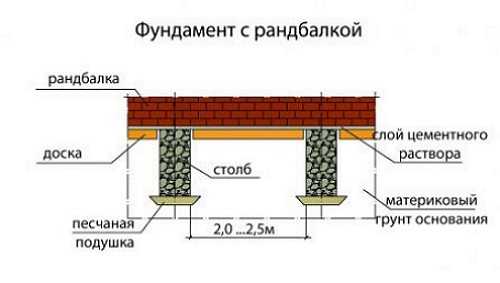

Основание столбчатого фундамента всегда должно находиться ниже верхнего плодородного и весьма неустойчивого слоя (гумуса) и опираться на прочные грунты. Иногда закладывают весьма длинные столбы на большую глубину, чтобы достичь прочных слоев.

Существует правило расположения столбов. Они обязательно закладываются под всеми углами дома, в местах пересечения стен, а на протяжении стен – с определенным шагом.

Шаг определяется расчетом, но чаще находится в пределах 1,5 – 2,0 метра. Оголовки (верх) обязательно делаются на одной горизонтали. На них будет опираться ростверк.

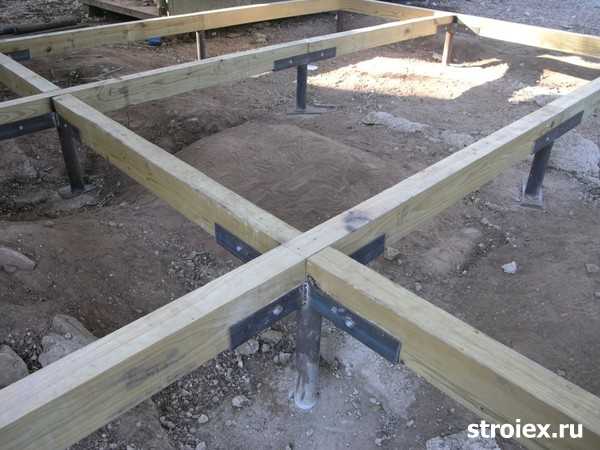

Для легких строений ростверк не делают вовсе, а заменяют его металлическими или деревянными балками.

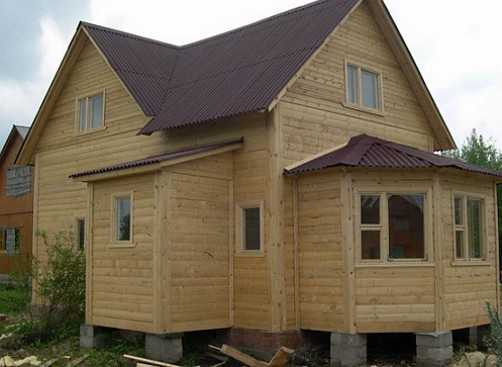

При возведении деревянных домов возвышение оголовков над уровнем почвы делают порядка 0,5 метра. Таким образом под полом образовывается достаточный зазор с почвой, чтобы избежать в доме сырости.

Материал для столбчатого фундамента

Столбы фундамента могут быть сделаны из деревянных бревен, кирпича, или из монолитного железобетона.

-Дерево в обязательном порядке обрабатывается антисептиками, просмаливается и закладывается комлем вверх. Но этот, издавна применявшийся материал, при любой обработке является все равно менее всего надежным и долговечным.

Кирпичная кладка весьма редко применяется. Потому что для ее возведения потребуется рыть котлованы, или сплошную траншею. Также необходима и металлическая армировка кирпичной кладки продольными прочными стержнями, так как на фундамент будут воздействовать силы пучения грунта на разрыв. Возможно применение лишь красного водоустойчивого кирпича.

Наиболее предпочтительным материалом для возведения столбов остается железобетон.

Как сделать опоры в скважинах

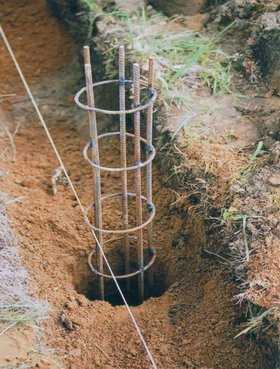

Наиболее простая технология установки железобетонных столбов – в скважинах.

Достаточно пробурить в грунте скважину нужного диаметра (обычно это 200 или 250 мм), для чего можно использовать и ручной бур, и вести строительство своими руками.

К тому же технология приготовления бетона самостоятельно уже давно освоена большинством строителей.

Но для столбчатого фундамента необходимо готовить только весьма водоустойчивый бетон, так как гидроизоляция столбов в скважинах невозможна.

Опоры, выполненные по технологии ТИСЭ имеют уширенное основание, что увеличивает опорную площадь, и улучшает противостояние морозному пучению.

Армировка обязательна, только армированный бетон может противостоять разрывающим усилиям морозного пучения. В скважинах применяется обычно от одного до четырех довольно толстых прутов арматуры диаметром 10 – 12 мм.

Способ возведения в котлованах

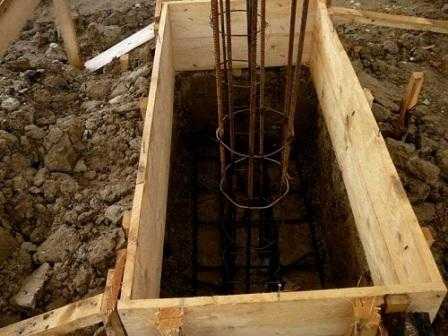

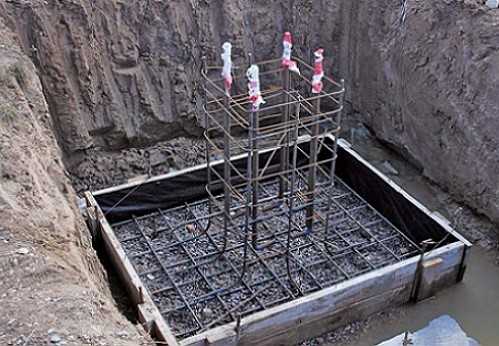

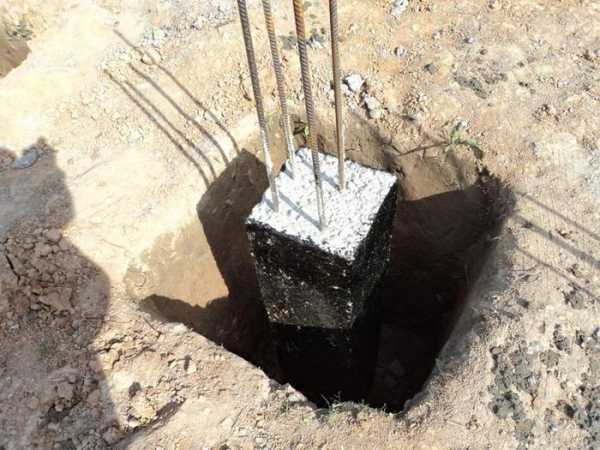

Другой способ возведения опор из железобетона предусматривает рытье котлованов, с размерами большими, чем столб примерно на полметра, с тем чтобы была возможность смонтировать опалубку. Теперь конструкция будет скорее прямоугольной или квадратной формы в поперечном сечении.

Для его же армировки потребуется 2 – 4 прута арматуры, которые связываются между собой в каркас.

Помимо явных недостатков, — большого объема земляных работ, повышенного расхода материалов и трудоемкости, этот способ имеет одно большое преимущество. Только в котловане можно создать большую опорную площадь столба. Т. е. сделать его с большим уширением снизу и опереть на подстилающую подушку из песка.

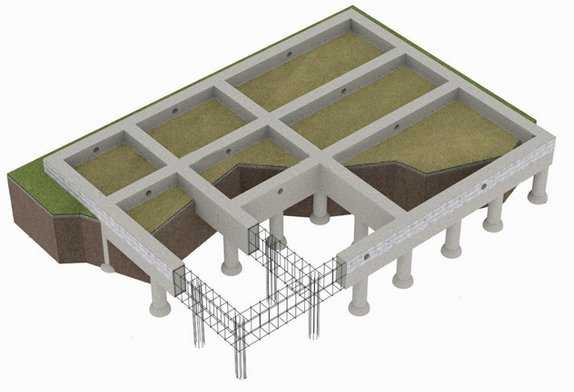

Конструкция ростверка из железобетона

Ростверк – неотъемлемая часть столбчатого фундамента, им соединяются оголовья столбов в единую конструкцию. Ростверк воспринимает нагрузки от дома и перераспределяет равномерно на каждый столб. Он может отсутствовать лишь в легких конструкциях, где он заменяется балками или же нижним венцом деревянных бревен.

Обычно ростверк выполняется в виде сплошной ленты железобетона. Он армируется по типу ленточного фундамента группами стержней с верхней и нижней стороны.

Применяется толстая ребристая арматура А3 диаметром порядка 12 мм, в количестве не менее 2 шт. в верхнем и нижнем ряду. Такое расположение стержней, как известно необходимо для балок, испытывающих изгибающие силы в вертикальной плоскости.

Поперечная армировка ростверка не воспринимает какую либо значительную нагрузку и может быть выполнена арматурой малого диаметра 6 — 8 мм, служащей скорее для связки основных стержней в каркас. В любом случае стержни не должны располагаться ближе чем 5 см к краям бетонной конструкции.

Порядок возведения ростверка

Перед возведением ростверка готовится песчаная подушка по всему периметру укладки бетона, уровень которой обычно ниже на несколько сантиметров, что бы оголовья оказались в ростверке.

По столбам укладывается арматура ростверка, которая увязывается с арматурой столбов (жесткое соединение ростверка и столбов). Вокруг каркаса строится деревянная опалубка, которая закладывается бетоном.

После упрочнения бетона, опалубка снимается, а песчаная подушка удаляется. Расстояние от ростверка до грунта должно остаться не менее 10 см. Это важно, так как зазор предотвращает разрушение ростверка зимой пучащим грунтом.

Расчет ростверка, его размеры, количество и размещение арматурных стержней в бетоне определяются исключительно проектом. Нужно помнить, что ростверк – очень важная часть всей конструкции, воспринимающая значительные нагрузки.

Столбчатый фундамент не подразумевает строительство подвала под домом, как это присуще ленточным фундаментам. Подвал может быть создан лишь как отдельный элемент дома, не увязанный с самим строением. Приведенные рекомендации являются обобщением опыта, строительство же нужно вести в соответствии с проектом

stroy-block.com.ua

Основные отличия столбчатого фундамента от свайного

Разные грунты — разные фундаменты

Тяжелые здания из кирпича или блоков из ячеистого бетона требуют устройства, как правило, ленточного фундамента. В случае проблемных грунтов основание дома утяжеляют плитным фундаментом. Когда легкий каркасный дом возводится на твердом основании, а грунтовые воды залегают глубоко, можно использовать фундаментные блоки. Но, если на участке под строительство дома обнаружены торфянистые, пучинистые глинистые грунты, а грунтовые воды находятся вблизи к поверхности, то, как ни уплотняй почву, легкие и не связанные между собой столбы на торфе будут  «гулять».

Столбчатый фундамент чаще всего сооружают под легкие постройки, когда возводить ленточный и плитный экономически невыгодно. Столбчатый фундамент устраивают, где грунты обладают хорошей несущей способностью, свайные — на слабых грунтах: верхние слои почв имеют небольшую толщину, поэтому основная задача свай заключается в том, чтобы «пройти» слабый грунт и добраться до несущего.

По своему типу свайный фундамент близок столбчатому. В обоих случаях возводится не сплошная опора для будущих стен, а точечная, когда строение поддерживается только в нескольких местах.

Столбчатый фундамент

Столбчатый фундамент можно построить из самых различных стройматериалов, например, из натурального камня или кирпича, и на такой опоре будет прекрасно стоять деревянный дом из профилированного бруса или каркасно-щитовой, но только в том случае, если характеристики грунтов не вызывают даже минимальных опасений.

Столбы возводят на углах, там, где пересекаются стены, под стойками каркаса (в точках сосредоточения нагрузок). Расстояние между столбами желательно делать кратным шагу балок нижней обвязки, обычно 1,5-2,5 м, минимальное сечение кирпичных столбов или из бетонных блоков — 500х500 мм (под легкие дома можно и меньшего сечения). Стены вместе с теплоизоляционным материалом не должны превышать толщину в 250 мм, а перекрытия, за исключением цокольного, — деревянными. Столбы выставляют строго вертикально, поверх них осуществляется монтаж бетонных балок (опора для кладки стен). На таком фундаменте можно строить дома из ячеистых бетонов.

Между столбами ставится забирка — легкая стенка, утепляющая подпол, защищающая его от снега и влаги. Ее поверхность по всему параметру дома должна быть однородной по форме и фактуре. Ее делают в основном кирпичной или бетонной, с минимальной толщиной стенки 10-12 см и заглублением в грунт 200-300 мм. В случае пучинистого грунта забирка ставится на песчаную подушку толщиной 150-200 мм и шириной не менее 300 мм. Существуют и декоративные забирки из обработанных антисептиком досок или асбоцементных листов. Используют и цокольные панели, имитирующие кладку из натурального камня.

Столбчатый фундамент без ростверка

По праву его считают самым экономичным и простым видом фундаментов. Возводится в виде столбов и применяется при строительстве зданий, которые не нуждаются в сплошной ленточной опоре (каркасные дома, деревянные срубы и т.п.).

Вариант, когда нижнюю отметку столбчатого фундамента можно расположить ниже нормативной глубины апромерзания, надежен, на основание фундамента не будут воздействовать силы морозного пучения. Мелкозаглубленный вариант при правильном устройстве не менее прочен, не такой дорогой и применяется чаще.

Если в грунте содержится глина, то под каждый столб до полной глубины промерзания с запасом вниз в 20 см заменяют его смесью чистого крупного песка со щебнем либо гравием. Песчаную подсыпку обильно поливают водой и трамбуется.

Чем тяжелее дом, тем более мощными должны быть столбы и чаще шаг, но не менее 1,5 м один от другого (чаще нерационально, высок расход материала), и не надо превышать величину в 3 м. В среднем шаг столбов должен составлять 2 м. Сечение столбов зависит от материала и технологий производства работ.

Удобно использовать при сооружении фундаментных столбов в качестве несъемной опалубки готовые трубы. Лучший, но и более дорогой вариант — металлические и асбестоцементные трубы. Если бюджет выделенный на строительство дома не позволяет можно использовать в качестве опалубки пластиковые канализационные трубы диаметром 150, 200 и отчасти 250 мм, на них можно поставить небольшую дачу или постройку хозназначения. Трубы большего сечения использовать не рекомендуется, лучше залить квадратные столбы в опалубке из деревянных досок.

При строительстве хозпостроек в качестве опалубки часто используют рубероид, свернув рулон из нескольких слоев, установив в лунку и залив бетон в рубероидную «сорломинку». Мы в этом случае советуем только наполнять его бетоном послойно, одновременно засыпая на тот же уровень пазухи в земле, чтобы рубероид не порвался.

Есть возможность отливать столбы и в съемной опалубке. Сечение их должно быть не менее 20х20 см с учетом  качественного уплотнения бетона и высокого качества смеси. Под жилой дом желательно сделать столбы имеющие сечение не менее 25х25 см. Раствор можно замешать в пропорции цемент/песок/щебень 9или гравий) 1/3/5. Цемент должен быть с не истекшим сроком годности, марки 500 или хотя бы 400, не содержать извести. Бетон при заливке нужно уплотнять. Опалубка снимается не ранее чем через 3 недели после завершения работ.

Есть вариант столбчатого фундамента из бутобетона в опалубке. Но его очень непросто качественно проармировать, и его прочность из-за этого не высока. Поэтому сечение столбов должно быть не менее 50х50 см.

Надежные кирпичные столбы фундамента (сечением в 1,5 кирпича) можно сделать только из подходящего качественного, хорошо обожженного кирпича, но такой вариант дорогой.

Столбчатый фундамент с ростверком

Ростверк — это несущая железобетонная балка, которая соединяет столбы сверху, применяется при строительстве  зданий из камня, кирпича, когда существует необходимость тяжелые стены опирать по всей длине. Столбы возводятся по тем же технологиям, что и при строительстве легких домов, но их сечение больше, а шаг чаще.

Ростверк может быть бетонным или из заводских элементов, установленных на столбы. Он обязательно должен армироваться, диаметр горизонтальных несущих стержней составлять минимум 12 мм, поперечные связи ставятся  что каждые 40 см. Если расстояние между столбами и нагрузка от стен увеличивается, тогда более мощным должен быть каркас.

Ростверк не должен опираться или быть заглубленным в грунт — зимой поднимающийся под воздействием сил морозного пучения грунт должен иметь возможность свободно вертикально перемещаться. Если будет не так, тогда  ростверк может  оторваться от столбов, что приведет к деформации фундамента.

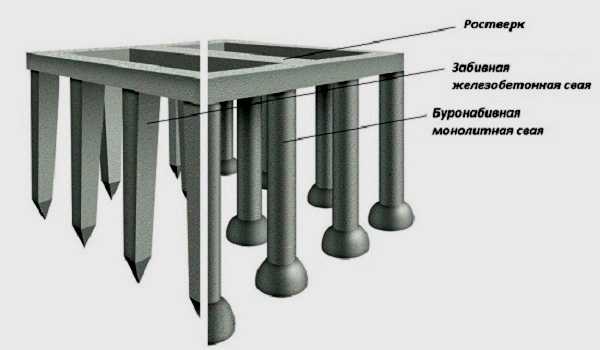

Свайный фундамент

Свайный фундамент делают из бетонных буронабивных, забивных и бурозабивных свай. Есть еще вариант из дерева, но его применяют не так часто.

Бурозабивные сваи не забиваются в грунт, а создаются при сооружении фундамента. Такого типа сваи ничем не уступают по надежности забивным и актуальным на вспучивающихся грунтах. Буронабивные фундаменты часто делают методом бетонирования, путем заливки бетона в предварительно пробуренные скважины. Бурить скважины можно бензиновыми или электрическими бурами, а также бурильной техникой.

Некоторые строители легких дачных домиков для бурения используют ручной садовый бур. Далее в образовавшуюся скважину вставляют обрезок асбоцементной трубы в качестве несъемной опалубки, в которую закладывают арматуру и заливают бетонный раствор. В ряде случаев роль опалубки для буронабивногор фундамента исполняет сам грунт.

Устанавливая каркас следите за тем, чтобы он не сдвинулся, так как это может стать причиной контакта арматуры с землей. Бетон должен быть «тяжелым», используйте кварцевый песок, гравий или щебень из твердых горных пород.

сваи должны бетонироваться непрерывно с интервалом между укладкой отдельных слоев бетона не более часа. Нагружать фундамент из буронабивных свай можно только после того, как бетон полностью затвердеет, но не ранее чем через месяц после окончания бетонирования.

Сваи из грунтобетона были разработаны давно и относятся к ресурсосберегающим. Использовать их целесообразно в устойчивых необводненных грунтах. Грунт вынутый из скважины приаменяется в качестве заполнителя бетона, благодаря чему происходит экономия не только стройматериалов, но и трудозатрат.

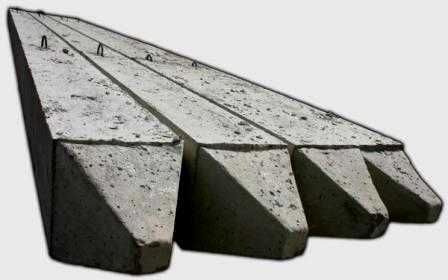

Забивные сваи вгоняют в землю при помощи тяжелой техники. Из-за жуткого шума, сопровождающего процесс, в индивидуальном строительстве такой способ устройства фундаментов не пользуется популярностью.

Бурозабивные сваи при забивании тоже создают сильный шум, но благодаря своим преимуществам применяются намного чаще. По сравнению с буронабивными они не требуют «мокрых» процессов, когда приходится замешивать раствор, ждать когда он схватится и так далее. Забиваются заранее изготовленные сваи из массива бетона или с полостями.

Самые распространенные размеры поперечного сечения сплошных свай: головы 40х40 см, подошвы — 20х20 см, длиной — от 3 метров. Сваи изготавливаются из бетона классов В 15 и В 22,5. Армируюся сваи, чаще всего, стержневой арматурой или высокопрочной проволокой.

Сваи, которые имеют квадратное сечение с круглой полостью по расходу бетона и арматуры заметно экономичнее, по сравнению с сплошными: бетона расходуется на 20% меньше, а арматуры — на 40-60%, что оказывает влияние на их стоимость. Сваи имеющие полости отличаются прочности и с успехом могут применяться для бурозабивных фундаментов.

Полые круглые сваи выпускают  диаметром до 80 см. Они имеют открытые или закрытые концы и используются для строительства  свайных фундаментов зданий главным образом в случае если в месте строительства  толща слабых грунтов значительная. Бывают также сваи прямоугольного сечения, как сплошные, так и с полостью.

Стенки скважины для бурозабивных свай должны быть ровными, поэтому бурение производится вращательным способом.

Поделиться «Основные отличия столбчатого фундамента от свайного»

stroimdom24.com

Столбчатый фундамент

Столбчатый фундамент – это основание, сформированное из столбиков, размещённых в углах будущего здания и в тех местах, где намечено пересечение стен, в том числе несущих конструкций.

Виды столбчатых фундаментов

Столбы, могут изготавливаться с применением различных материалов исходя из чего, фундаменты разделяют на несколько видов:
Тип материала определяет минимальное сечение столбов, например, если они сделаны из бута, то этот показатель составляет 600×600мм, а железобетонные изделия имеют параметры 300×300мм. Если столбы делают из кирпича, то их минимальное сечение достигает 510×510мм, а в случае с деревянными конструкциями составляет 200-400мм.

Актуальность применения столбчатых оснований

Использовать такие фундаменты актуально в следующих случаях:

• низкая масса стен строения – если нагрузка на основу не велика, то чтобы сократить объёмы земляных работ и снизить стоимость фундамента, логично использовать столбчатую конструкцию;
• грунты, характеризующиеся высокой плотностью и равномерностью промерзания — обеспечивается экономия средств и материалов;
• пучинистые почвы — актуально формирование столбчатого фундамента на таких грунтах, при условии, что они глубоко промерзают, так как здесь слишком трудоёмко проводить земляные работы.

Материалы для Вас:

Преимущества столбчатых фундаментов

Столбчатые основания имеют ряд несомненных преимуществ:

• быстрота монтажа – после установки конструкций, время отстаивания не превышает 7-ми дней, а после этого можно сразу возводить стены;
• минимум подготовительных операций – необходимо только провести разметку, при этом отпадает надобность в выравнивании грунта и рытье траншеи;
• низкая стоимость — затрата в 2-а раза меньше, в сравнении с монолитными конструкциями;
• отсутствие угрозы затопления – паводки и подъём грунтовых вод, не окажут разрушительного воздействия на фундамент, так как его нижний уровень находится выше уровня почвы на 30см;
• простота проведения коммуникаций.

Недостатки столбчатых фундаментов

Столбчатые фундаменты имеют некоторые недостатки:

• недостаточная устойчивость к опрокидыванию – неразумно использовать в условиях подвижных почв;
• рекомендовано воздержаться от использования столбчатых оснований, при строительстве зданий со стенами, имеющими большую массу, тем более, если работы ведутся на слабонесущей почве;
• непродолжительный эксплуатационный период – 70 лет;
• невозможно или затруднено обустройство подвального помещения;
• низкая несущая способность – можно использовать только при возведении каркасно-щитовых домов, деревянных построек;
• запрещено возводить столбчатые фундаменты на местности с перепадами высот.

Услуги по монтажу фундаментов

Наша компания предлагает услуги по монтажу столбчатых фундаментов из любых материалов. Используется современное оборудование, качественные стройматериалы, закупаемые у надёжных поставщиков. Работы проводят опытные строители, имеющие высокий уровень квалификации. Предлагаются выгодные условия сотрудничества, что позволяет существенно снизить цену за услугу.

Обратитесь к нам и мы проведём работы

Строители проводят тщательные расчёты, позволяющие оценить затраты на проведение работ и утвердить смету, которая не будет изменена в процессе возведения фундамента. Благодаря индивидуальному подходу к клиенту, мы можем подобрать условия, удовлетворяющие каждого. Обращаясь к нам, вы получаете следующие преимущества:

• выполнение заказа точно в срок;
• гарантии качества;
• отсутствие дополнительных платежей;
• согласование всех действий с клиентом.

Позвоните нам в удобное время, чтобы получить детальную информацию и оформить заказ. Менеджер предоставит бесплатную консультацию.

Наши услуги







Есть вопросы? Звоните!

 +7 (499) 403-19-55





ustanovkasvai.ru

Столбчатый фундамент

Столбчатый фундамент можно использовать только для строительства  нетяжелых домов без подвальных сооружений на неподвижных почвах.

Что такое столбчатый фундамент

Столбчатый фундамент  — это набор столбов, установленных на пересечении стен, в углах, а также под местами большой нагрузки здания. Столбчатый фундамент соединяет столбы в единую конструкцию, благодаря чему повышается устойчивость, позволяющая избежать смещений и опрокидываний. Для того, чтобы обустроить опорную часть цоколя, надо сделать ростверк между опорами. Основным видом столбчатых фундаментов, которые используются при строительстве жилых домов, считается монолитно — железобетонный.

Расстояние между столбами фундамента 1,5 — 2,5 метра

В таком случае ростверк создается в качестве рядовой армированной перемычке, а для терассы или веранды необходимо будет строить отдельный фундамент. Основное помещение надо отделять от пристроенных деформационным швом, в результате того, что осадка у них будет отличаться друго от друга

Расстояние между столбами фундамента 2,5-3 метра

В этом варианте ростверк должен делаться из рандбалки, которая создается в качестве монолитной или сборной балки из железобетона. Также можно применять металлический швеллер или профиль.

Плюсы применения столбчатого фундамента

На сооружение столбчатого фундамента уйдет примерно 15-18% от всего объема строительства.

Осадка грунтов под отдельными опорами при равных давлениях намного меньше.

Когда стоит применять столбчатый фундамент

Столбчатый фундамент применяют с следующих случаях:

— под строительство дома без подвальных помещений с легкими стенами;

— под кирпичные стены, когда необходимо применять глубокое заложение;

— когда столбы создают равномерное давление на грунт, что обеспечивает меньшую усадку;

— при необходимости исключения негативного воздействия на фундамент пучения почвы.

Когда не стоит применять столбчатый фундамент

Есть и условия, в которых не стоит применять столбчатые фундаменты:

— в подвижных и слабых грунтах, из-за того, что подобный вид фундамента неустойчив к опрокидыванию. Для того, чтобы избежать боковой сдвиг нужен жесткий железобетонный ростверк, а он стоит не так уже дешево;

— на слабонесущих грунтах;

— для строительства домов с тяжелыми стенами;

— при ограниченных финансовых возможностях;

— при ограниченном времени для устройства цоколя, так как это очень сложный и трудоемкий процесс;

— в местах сильного перепада высот.

Глубина закладки опор столбчатого фундамента

Есть три главных момента, на которые обязательно надо обратить пристальное внимание при вычислении глубины закладки фундамента:

1.            Глубина промерзания грунта. Столбы на закладывать ниже глубины промерзания почвы, чтобы избежать деформации фундамента.

2.            Определение вида почвы. Наилучшим грунтом станет песок, так как у него очень высокая несущая способность и в нем не задерживается вода.

3.            Уровень нахождения грунтовых вод. Если недалеко от места строительства есть водоем, тогда надо будет делать дренаж или гидроизоляцию.

Ошибки при закладке столбчатого фундамента

При закладке фундамента часто допускаются непоправимые ошибки, которые впоследствии приводят к повреждениям самого фундамента и здания. К таким ошибкам относятся:

Неравномерность проседания фундамента

Она может возникнуть в результате неверно расчитанной глубины закладки, различной величины заглубления опор, неодинаковой нагрузке на фундамент.

Чтобы такого не произошло, необходимо производить подробный расчет одинакового распределения нагрузки на фундамент. Также стоит учитывать и то, что при строительстве второго уровня, нагрузка на фундамент увеличивается.

Материал низкого качества

В данном случае применялся цемент худшего качества, плохой песок с домесью глины. Необходимо помнить, что цемент хотя и можно долго хранить, но через полгода его качество ухудшается на 25%, а через год  — на 35%.

Неправильная оценка грунта

Избежать подобных ошибок можно, если правильно составить проект и все время контролировать строительство независимым экспертом.





www.stroymens.ru

что это такое, какое устройство и как сделать своими руками?

Чтобы построить баню или гараж, вовсе не обязательно закладывать дорогостоящий и массивный плитный или ленточный тип опоры. В таком случае отлично подойдет столбчатый фундамент, который также можно использовать и в качестве основы для небольшого легкого жилого дома.

Особенно просто заложить опорно-столбовой тип, который в некоторых случаях может быть выполнен даже без земляных работ. И его можно без проблем сделать своими руками.

Опорно-столбчатая конструкция — это столбчатый фундамент, сложенный из готовых бетонных блоков и опирающийся на песчаную или песчано-гравийную подушку с минимальным погружением в почву.

В случае закладки легкого или неответственного строения может быть достаточно только снять дерн — верхний плодородный слой, пронизанный корнями растений.

Достоинства конструкции

В случае монтажа легковесных строений опорно-столбчатый тип конструкции будет хорошим выбором по многим причинам:

• Такое основание предполагает небольшой объем «мокрых» работ.
• Нет потребности в опалубке.
• Столбы получаются ровными и аккуратными без серьезных усилий.
• Высокая скорость укладки.
• Все работы может выполнить своими руками один человек без привлечения специфичной техники и даже без особых навыков в строительной сфере.
• Низкая стоимость материалов.
• Практически сразу после укладки столбчатый фундамент готов для принятия нагрузки.
• В случае поломки опорно-столбчатая конструкция может быть относительно просто отремонтирована своими руками.

Это не все преимущества данной разновидности, но вместе с тем следует упомянуть и о недостатках.

Этот столбчатый фундамент годится только для неответственных и легких строений, также его не рекомендуется использовать для построек из камня, потому что система опор не обеспечивает необходимого уровня жесткости.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Как правильно заложить?

Столбчатый фундамент один из самых удобных в закладке потому, что его можно делать неспешно даже в одиночку. Все работы вполне реально сделать своими руками в разумные сроки.

1. Для начала следует очистить и разметить участок.

2. Затем территория размечается. Обычно столбчатый фундамент возводится в виде поля опор, расположенных по квадратно-гнездовой схеме. Расстояние между опорами и общее расположение определяется индивидуально в зависимости от особенностей грунта и архитектуры строения.

   Однако в любом случае столбы должны быть под углами и в местах стыка или пересечения стен. Также в большинстве случаев расстояние между опорами не должно превышать 3 метров.

3. Выкапываются ямы. Их глубина зависит от нагрузки и типа почвы.

   Ширина и длина делается немного больше,чем размеры будущих столбов.

4. На дно укладывается песчаная или песчано-гравийная подушка.

   Ее толщина тоже определяется в зависимости от свойств грунта. Подушка должна быть тщательно выровнена и хорошо утрамбована. Можно обойтись без нее, если основание сложено скальными породами.

5. Далее выкладываются непосредственно сами опоры. Очень удобно делать их размером 40х40 сантиметров, потому что это стандартный размер бетонных стеновых блоков. Вместе с тем можно блоки изготовить своими руками и самостоятельно определить наиболее оптимальный размер опоры.
6. Чтобы столбчатый фундамент служил хорошей опорой, необходимо добиться того, что по высоте все столбы были на одном уровне. Это регулируется количеством блоков в опоре и толщиной цементного шва между блоками. Также можно нарастить высоту своими руками при помощи керамического кирпича или бетона.
7. Когда все столбы будут готовы, следует выполнить гидроизоляцию.
8. Чтобы опорно-столбчатый фундамент работал эффективно, столбы необходимо перевязать. При возведении деревянного дома обвязкой служит нижний венец строения, потому его следует делать из толстого бруса.

Желательно выполнить работы за один сезон и сразу же нагрузить опору, потому что зимой вероятно смещение отдельных столбов. Потом будет намного сложнее объединить их в единую систему.

Выбирая материал для опор, стоит избегать керамзитобетонных и шлакобетонных блоков, поскольку они легко набирают влагу и потом активно разрушаются под действием мороза. Такое свойство материала значительно сокращает срок службы фундамента.

к оглавлению ↑

Когда такую конструкцию использовать нельзя?

Опорно-столбчатый тип конструкции не универсален, в некоторых случаях его применение невозможно или крайне нежелательно:

•

  Если планируется постройка цокольного этажа.

  Во-первых это не позволяет устанавливать опоры под всей площадью здания.

  Во-вторых, из-за наличия ямы опоры по периметру с высокой вероятностью будут смещаться.

• Если решено возводить своими руками тяжелый каменный дом.

  Зачастую столбчатый фундамент с небольших заглублением не может обеспечить необходимый уровень прочности на сжатие.

• В том случае, если на участке неподходящая почва.

к оглавлению ↑

Влияние почвы

Столбчатые фундаменты, особенно такого опорного типа, сильно зависят от качества основания — грунта.

Поэтому их закладка своими руками допустима только после изучения свойств почвы.

Они влияют на то, какой мощности будет песчаная подушка и на какую глубину нужно будет закладывать сами столбы.

• Лучше всего, если на участке грунт выложен скальными породами — монолитом или крупнообломочными фрагментами. Тогда можно обойтись совершенно без подушки и минимальным погружением опоры или вообще без оного.
•

  Если имеется неглубокое заложение материковой глины или плотного песка.

  Тогда нужно просто снять дерн и тоже можно обойтись без подушки.

  Или же при помощи подушки сократить глубину закладки опор, чтобы столбчатый фундамент обошелся в меньшую стоимость.

• При глубоком залегании плотных слоев грунта нужна мощная подушка и основательное погружение опор.
• Использовать опорно-столбчатые фундаменты вообще нельзя, если уровень грунтовых вод выше залегания плотных слоев грунта.
• Нельзя производить устройство столбчатого фундамента и на биогенных почвах из-за их сильной подвижности.
• Если верхний слой отличается крайне низкой плотностью, нельзя формировать в нем песчаную подушку, так как высок риск ее расползания в стороны под весом постройки.

Еще стоит помнить, что фундамент столбчатый будет надежной опорой только в случае равномерного распределения нагрузки. А добиться этого невозможно, если на участке неоднородный грунт.

Смотрите нашу видео-подборку по созданию фундамента:

proffu.ru

Что такое столбчатый фундамент, в каких случаях он применяется.

Неприхотливой к качеству грунта и одновременно быстро возводимой несущей конструкций считается фундамент столбчатый. Если вы намерены, возвести такой фундамент для дома, то общие положения о технологии возведения и рекомендации по обустройству можно почерпнуть здесь.

Для каких грунтов рекомендуется использовать столбчатый фундамент

Повышенный интерес для строительства домов на пучинистых грунтах вызывает столбчатый фундамент. Среди разнообразных фундаментов,  в случае исключения отрицательного воздействия морозного пучения, фундамент столбчатый в меньшей степени подвержен такому влиянию. При значительной глубине промерзания грунта эффективными считают анкерные столбчатые и железобетонные столбчатые фундаменты.

Предпочтительными условиями для использования фундамента являются:
• легкие дома или здания без подвалов
• кирпичные стены, требующие значительной глубины заложения: от 1,6 до 2,0 м.
• в случае обязательного исключения отрицательного воздействия морозного пучения
• в случае, когда расчетные нагрузки грунтов предполагают осадку ленточного фундамента.

Добавим, что трудоемкость затрат на возведение столбчатого фундамента почти вдвое экономичнее ленточного.

Что представляет собой фундамент

Столбчатый фундамент представлен системой столбов, расположенных в точках пересечения несущих стен, в углах дома или здания, а также в иных местах сосредоточения нагрузки. На столбчатый фундамент воздействие сил пучения грунта незначительно. Это объяснимо тем, что силы морозного пучения воздействуют на боковую поверхность фундамента, а столбы возводят из расчета минимального поперечного сечения.

Столбы фундамента располагают в зонах, которые по расчету фундамента требуют повышенного внимания и обеспечения устойчивости, например области внутренних перегородок и стен. При устройстве фундамента расстояние между отдельно стоящими столбами равно 1,5-2,5 м. Чтобы столбчатый фундамент представлял единую конструкцию, между столбами устраивают ростверк.

Ростверк (рандбалки и обвязочные балки) помогают избежать горизонтального смещения или опрокидывания конструкции. Главной рабочей функцией ростверка является жесткая фиксация фундамента дома, которая исключает смещение по горизонтальной плоскости. При этом, применение ростверка распределяет нагрузку от конструкции дома равномерно по всем установленным столбам, повышая устойчивость и сопротивляемость разрушению.

Фундамент на столбах можно назвать универсальным, потому что такое основание быстро возводится на любом природном рельефе, исключая проведение гидро- и теплоизоляционных мероприятий по обустройству.

Типы столбчатых фундаментов

Общеизвестными типами столбчатых фундаментов являются:
• бетонные и железобетонные
• кирпичные
• бутобетонные
• каменные.

Наиболее востребованным типом фундаментов столбчатых в строительстве можно смело назвать железобетонный фундамент.
Бетонные  и железобетонные столбчатые фундаменты изготавливают из тяжелого бетона марки В15-В25.
Кирпичные  столбчатые фундаменты строят из обожженного красного кирпича, потому что плохо обожженный кирпич недолговечен. Минимальное сечение столбов фундаментных кирпичных при кирпичной кладке составляет 380 мм.

Бутобетонные  типы столбов имеют сечение около 400 мм.
Минимальное сечение столбов при каменной кладке составляет 600 мм.

Способы изготовления столбчатых фундаментов

По способу изготовления и используемым материалам различают следующие виды:
• монолитный
• сборный
• опорно-столбчатый
• фундамент с ростверком.

Конструктивно фундамент столбчатый монолитный представляет собой бесшовный столб с подошвой, выполненный с использованием армированного бетона и технологии армировки. Обладает высокой прочностью и несущей способностью.

Сборный столбчатый фундамент имеет конструкцию, состоящую из железобетонных блоков, кирпичей и камня. Высокая скорость возведения не выдерживает конкуренции. Однако не стоит обольщаться – у такой конструкции швы не достаточно надежны.
Опорно-столбчатый фундамент предпочтителен для деревянных домов, не имеющих глубоких подвалов и цокольных помещений. Простота конструкции в этом случае оправдана незначительной ценой фундамента.

Фундаментные столбы устанавливаю под углами дома, в местах пересечения тяжелых стен и перестенков. Необходима также песчано-гравийная подсыпка.
И, наконец, столбчатый фундамент с ростверком считается наиболее предпочтительным.
В зависимости от способа изготовления фундамента, производится приблизительный расчет.

Расчет фундамента столбчатого

Перед устройством фундамента рекомендуется произвести расчет. Основными расчетными величинами будет являться:
• глубина залегания столбчатого фундамента
• вес дома и вес столбчатого фундамента

На основании данных геологических исследований грунтов и расчетных данные можно произвести расчет на РС, предварительно скачав из Интернета специальную программу. Результатом расчетов будут являться величины несущей способности столбов, их размер и площадь сечения, а также минимальное количество столбов для возведения фундамента.

Технология возведения своими руками фундамента

Возведение столбчатого фундамента своими руками по алгоритму проведения работ ничем не отличается от установки фундамента свайного или ленточного.

Поэтому своими руками на участке под строительство, производятся следующие этапы работ:
• подготовительный
• создание дренажной подушки
• гидроизоляционные работы столба
• возведение опалубки
• армирование столба
• заливка столба товарным бетоном.

Для того, чтобы установить одиночный столб, необходимо подготовить яму заданного диаметра для его размещения. Затем на дно подготовленной ямы укладываем лист рубероида. Предварительно подготовим арматурный каркас по высоте будущего фундамента. Из рубероида сворачиваем цилиндрическую трубку расчетного диаметра. Перевязываем ствол будущего столба проволокой и закрепляем проволоку. Вставляем в подготовленную яму трубку и армируем ее.

Затем начинаем постепенно наполнять трубку столба бетоном, одновременно производя засыпку столба грунтом снаружи. Это будет первый столб фундамента. Последующие столбы фундамента возводят аналогичным образом. Более детальная информация предложена в видео.

svouimirukami.ru
