Технология монолитный фундамент: устройство, технология строительства своими руками

Содержание

устройство, технология строительства своими руками

Содержание

Виды монолитных фундаментов
Области применения
Преимущества и недостатки
Технология заливки
Этапы выполнения работ
Гидроизоляционный слой и песчаная подушка
Заливка подбетонки
Утепление фундамента
Устройство опалубки
Армирование
Бетонирование
Заключение

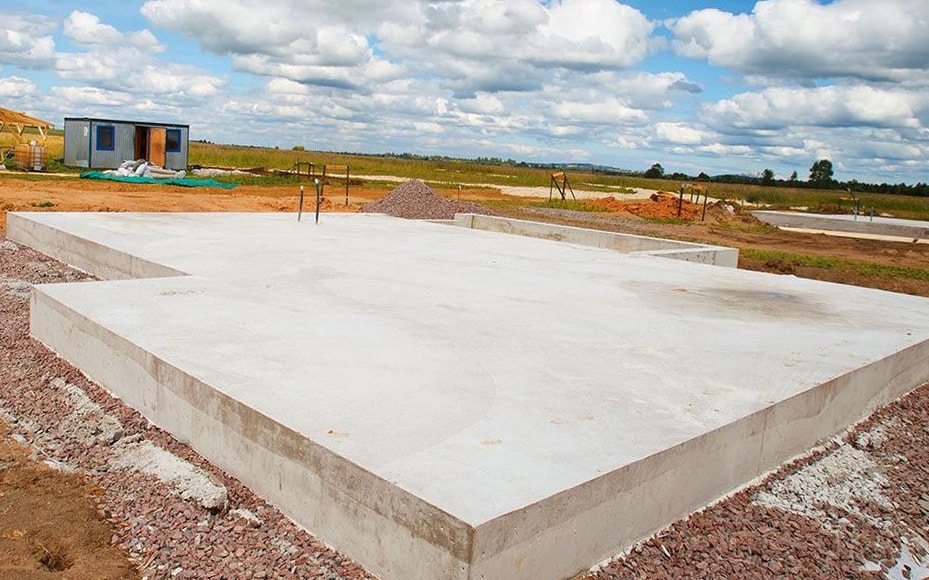

До начала строительных работ следует залить монолитный фундамент. Такой тип основания считается оптимальным для устройства на земельных участках с неглубоким уровнем грунтовых вод. Основным предназначением фундамента в виде монолитной плиты является защита подвальных помещений и цокольных этажей от негативного воздействия воды.

Виды монолитных фундаментов

В строительстве применяется три типа монолитных фундаментных оснований:

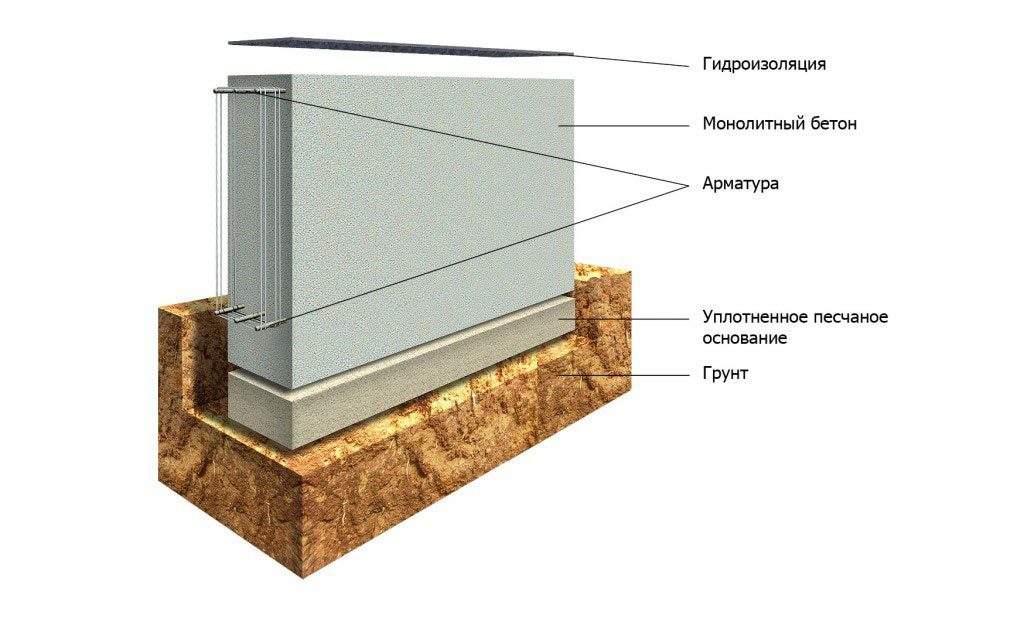

ленточное. Представлено железобетонной лентой, обустроенной по периметру объекта и под всеми несущими стенами. Рекомендовано при ведении строительных работ по почвенным составам, отличающимся средней несущей способностью;
плитное. Основное отличие от первого варианта – заливается по всей площади объекта сплошной монолитный фундамент. Считается отличным решением в районах с повышенной сейсмоопасностью и в местах со слабыми грунтами, склонными к сезонным пучениям;
свайно-ростверковое. Монолитный фундамент на сваях представляет собой бетонные столбы, установленные ниже точки промерзания грунта, по всему периметру соединенные ростверком.

Помимо бетонных опорных столбов, свайный фундамент с монолитной плитой может устраиваться на винтовых сваях.

Кроме того, монолитное основание различается по уровню заглубленности в почву:

мелкозаглубленное. Плита в этом случае незаглубленная полностью, в почву уходит максимум на пять сантиметров. Учитывая то, что расположенный под ней грунт промерзает, приходится предварительно устраивать толстое песчаное основание;

на глубину промерзания. Такая технология строительства рекомендована для многоэтажных объектов. Устройство монолитного фундамента ведется ниже точки промерзания, что составляет минимум полтора метра для регионов средней российской полосы. Перед заливкой такого монолитного фундамента придется выполнить большой объем земляных работ, что потребует значительных финансовых расходов. Правда, в конечном итоге для своего коттеджа вы получите надежную и прочную основу из монолитного бетона и возможность для устройства подвала.

Области применения

Многочисленные отзывы застройщиков подтверждают, что фундамент в виде монолитной плиты отличается неплохой несущей способностью, поэтому сегодня он считается незаменимым вариантом для строительства 2-х этажного дома из камня, дерева или кирпича. Нагрузка, создаваемая зданием, легко перераспределяется на грунт.

Монолитная основа считается вечной и обладает продолжительным эксплуатационным периодом, долгое время сохраняя свои лучшие качества.

Фундамент универсальный, поэтому его широко применяют для строительства частного дома, здания промышленного предназначения, торгового либо спортивного объекта и т. п.

Основное достоинство монолитной фундаментной основы заключается в показателе прочности и способности выдерживать существенные нагрузочные усилия. Такой фундамент выдерживает сезонные смещения почвы, воздействие осадков, температурные перепады.

Бетон «работает» на сжатие, а не на расширение. Это придает монолитной основе дополнительную популярность, делая ее на песчаных и пучинистых участках незаменимой.

Кроме того, к числу плюсов относятся:

быстрота выполнения работ и их эффективность. Как правило, строительство монолитного фундамента для небольшого дома не требует применения специальной строительной техники;
большой выбор схем монолитного фундамента. Как правило, за счет сплошной основы появляется возможность использовать каркасные конфигурации, полностью соответствующие проектным чертежам, вплоть до нестандартных форм;
герметичность. Если заливку монолитной плиты фундамента выполнять в соответствии с технологией, исключающей образование стыков, и добавлять в бетонную смесь гидрофобные добавки, можно создать основание, способное противостоять воздействию влаги.

К сожалению, монолитный фундамент – это не стопроцентная гарантия успеха, так как, и в нем имеются определенные недостатки. К их числу относятся:

значительный расход бетона;
довольно трудоемкие строительные работы;
необходимость проведения подготовительных мероприятий.

Если сравнивать плюсы и минусы фундамента из монолитной плиты, вы придете к выводу, что эффективный результат требует хорошей подготовки.

Технология заливки

В связи с тем, что монтаж монолитной плиты фундамента возможен на участках с подвижными грунтовыми составами, требования к нему предъявляются особые. И если вы стараетесь сэкономить на бригаде строителей и планируете выполнить все работы своими руками, в первую очередь следует внимательно изучить технологическую карту на устройство монолитного фундамента и придерживаться пошаговой инструкции на выполнение рабочих этапов, приведенной ниже.

Предварительно готовится участок под заливку железобетонного монолита. Строительная площадка очищается от мусора, готовятся подъездные пути. После этого в соответствии с планом устройства монолитного фундамента выполняется разметка основания, со всей площади удаляется растительный слой почвы.

Наступает очередь трудоемких земляных работ по устройству котлована. Учитывая тип фундаментной основы, глубина ее залегания варьируется в пределах 50 – 150 см. Дно котлована делается ровным, чтобы фундамент получился качественным и надежным.

Для определения оптимальной глубины котлована следует выполнить предварительную геологоразведку. По песчаному месту сильное заглубление не требуется, а вот на участках с сезонной подвижностью и повышенным содержанием глины монолитный узел фундамента придется заглублять. Идеальное решение – на глубину точки промерзания и ниже.

Этапы выполнения работ

Итак, как правильно залить монолитную плиту фундамента? Алгоритм действий выглядит следующим образом:

Гидроизоляционный слой и песчаная подушка

Основа для фундамента в разрезе выглядит следующим образом:

дно котлована устилается плотным геотекстилем, выполняющим роль прослойки, не дающей возможности песку смешиваться с грунтом. После этого насыпается песок, высота слоя которого достигает двадцати – тридцати сантиметров. Песчаная подушка утрамбовывается, пока ее поверхность не начнет выдерживать вес человека.
поверхность песчаного слоя укрывается геотекстилем, по которому насыпается слой щебня. При утрамбовывании необходимо контролировать горизонтальную плоскость поверхности, используя оптический нивелир. Проверку угловых участков выполняют лазерным уровнем;

устраивается слой гидроизоляционного материала. Рекомендуется использовать рулонные виды, чтобы полосы укладывались с нахлестом. Если монолитная плита будет устроена в соответствии с требованиями ГОСТа, на ее поверхности можно делать пол.

При устройстве подушки рекомендуется уложить трубы под канализацию и водопровод.

Заливка подбетонки

Многие игнорируют этот этап, но именно с его помощью можно добиться соблюдения геометрии всех осей будущей конструкции. Ведь даже качественная трамбовка подушки не придаст ей необходимого уровня, как это получится с помощью тонкого бетонного слоя. К сожалению, работа потребует дополнительных расходов, но они себя полностью оправдают.

Утепление фундамента

Теперь рассмотрим, как сделать теплоизоляцию для монолитного железобетона. Для этого многие строители советуют использовать пеноплекс, обладающий большей плотностью, чем известный всем пенопласт. Этот материал не крошится, ему не страшны грызуны. Особенности укладки заключаются в том, что теплоизоляционный слой устраивается двумя рядами по пять сантиметров толщиной, чтобы исключить образование мостиков холода. При этом первый слой выкладывается по площади котлована, включая и полутораметровые выступы (будущая отмостка). Второй ряд выкладывается в строгом соответствии с фундаментным основанием.

Устройство опалубки

Запланировав установку деревянных щитов, приобретите качественную обрезную доску, толщина которой зависит от типа фундаментной основы и составляет 2.5 – 5 см.

Доски крепятся саморезами, через каждые пятьдесят – шестьдесят сантиметров устанавливаются вертикальные бруски, чтобы придать конструкции дополнительную жесткость.

Подготовленный щиты выставляются по периметру котлована, формируя опалубочную конструкцию. После того, как они установлены, рекомендуется в очередной раз проверить ровность углов и диагоналей. Щиты фиксируются колышками, углы укрепляются дополнительно, с внешней стороны выставляются распорные элементы, удерживающие опалубку во время заливки бетонного раствора.

Кроме досок, в качестве опалубочного материала можно использовать влагостойкую фанеру или заливать монолитную плиту по профлисту.

Армирование

Очередной рабочий этап устройства цокольного монолитного фундамента. Процесс трудоемкий и достаточно сложный, от правильности его выполнения зависит как надежность основания, так и прочность строящегося объекта.

Арматура выбирается с учетом будущего сооружения. К примеру, под гараж или малоэтажный дом достаточно использовать арматурные прутья, диаметр которых равен 1 см. Для более крупных объектов следует выбирать ребристые прутья толщиной 1.5 – 2 см.

Арматурный каркас устраивается в несколько слоев, и толстые прутья займут больше пространства, уменьшив тем самым количество заливаемой бетонной смеси.

Между гидроизоляционным слоем и рядами каркаса предусматривается зазор до 5 см, выдерживаемый с помощью специальных пластиковых подставок. Арматурные прутья соединяются вязальной проволокой, сварочный аппарат использовать не рекомендуется.

Старайтесь выбирать длину арматурных прутьев, чтобы укладка каркаса выполнялась из цельных элементов. Если это условие не выполняется, нахлесты прутьев должны составлять минимум десять сантиметров.

Бетонирование

Технология всех работ рассмотрена от «а» до «я». Остается заключительный этап – укладка бетонного раствора.

На момент установки опалубки и вязки арматурного каркаса вы должны определить не только марку бетона для заливки монолитного фундамента, но потребность в его количестве.

Для выполнения больших объемов работ, связанных с бетонированием, рекомендуется приобретать готовый раствор с доставкой его на строительную площадку.

Бетонная смесь выбирается по марке, отвечающей за показатель прочности после окончательного застывания раствора. Как правило, марка бетонной смеси соответствует М250.

Укладку бетона следует выполнять единовременно. Вынужденные перерывы влекут за собой затвердение залитых участков и появление в стыковочных местах швов, что чревато образованием трещин.

Во время бетонирования в смеси остается воздух, оказывающий на окончательный результат негативное воздействие. В связи с этим залитый бетон необходимо долго и тщательно вибрировать, а затем укрыть полиэтиленовым материалом.

До окончательного набора прочности бетону требуется не менее тридцати суток, после чего можно приступать к строительным работам.

Заключение

Теперь понятно, что такое монолитный фундамент. Как видите, для его сооружения необходимы определенные знания и навыки проведения строительных работ. Учитывая все особенности, вы достигнете успеха, даже если все работы будете выполнять собственными силами.

Кстати, опытные строители рекомендуют под небольшие объекты заливать монолитные плиты на сваях, чтобы сэкономить время и финансовые средства. Кроме того, для придания фундаментной основе устойчивости, заливаются ребристые монолитные плиты. Расположенные на ребрах жесткости основания могут нормально «работать» под воздействием нагрузочных усилий, создаваемых объектом и почвой.

Технология строительства фундамента монолитная плита: этапы монтажа

Содержание

Приспособления для построения фундамента
Этапы изготовления монолитной плиты
Универсальный вид монолитной плиты
Процесс заливки плиты: некоторые факты

На сегодняшний момент постройка фундамента путем возведения на предварительно готовую основу монолитной плиты является достаточно обыденной вещью. Десять лет назад этот способ строительства начинал пользоваться спросом и в России. Конечно, выполнять эту работу нужно с бригадой опытных строителей, и иметь большое количество различных приспособлений, о которых речь пойдет ниже. Технология строительства фундамента «монолитная плита» поистине универсальна, она идеально подходит для низкого неравномерного грунта, в частности песчаной основы и торфяной. В чем кроется отличие этого вида фундамента от других? Все дело в бетонной плите: опалубка служит для него идеальным и неразрывным тандемом.

Новичкам в этом вопросе стало кое-что проясняться, а именно, что такое монолитная плита. Стоит добавить, что она предназначена преимущественно для незаглубленного типа основания и самых труднодоступных для строительства видов грунта. Минимальная толщина данного вида должна составлять 10 сантиметров. В противном случае, конструкция может не выдержать. Плита располагается над заранее приготовленной песчаной подушкой. Необходимо защитить будущий дом от водной стихии. С этой целью производится процедура гидроизоляции.

Далее возводится каркас из арматуры. Устройство самой арматурной сетки тоже не простое: её верхняя и нижняя часть плотно связаны между собой. Она, в свою очередь, располагается над фундаментом.

Далее наступает этап сложного процесса под названием армирование монолитной плиты. Сложна она, потому что сама плита испытывает большие нагрузки со всех сторон изгиба. Для непосредственного армирования монолитного фундамента необходима ребристая арматура, сечение которой составляет 10-15 миллиметров. Именно этот тип хорошо поддерживает своеобразный симбиоз с бетоном – он достаточно крепко сцепляется с ним. Таково устройство монолитной плиты.

Надо как следует подсчитать расходы, касающиеся затрат на арматуру. Допустим, расстояние между прутками 25 сантиметров, на всю основу плиты уйдет практически 3 метра самой арматуры (не забывайте, что её необходимо проложить со всех сторон). Получившиеся метры надо умножить на 2. Помимо нижней части существует верхняя (об этом было сказано выше). Чтобы объединить эти части вместе, потребуется порядка двух метров все той же арматуры. На всю эту непростую процедуру уйдет порядка 15 м на 1 квадратный метр.

к содержанию ↑

Приспособления для построения фундамента

К сожалению, как и любое другое, затеянное предприятие требует немалых вложений. Расходы на данный фундамент будут особенно велики. Результаты тяжелой работы в течение продолжительного времени будут видны, и гордость за такой прочный долговечный проект просто поглотит вас. Этот тип фундамента все время обходит на шаг своих конкурентов.

Вот перечисление ремонтных и строительных материалов, без которых возведение монолитной «крепости» не представляется возможным:

Лопаты двух типов (штыковая и совковая)
Проволока
Крючок, чтобы связывать проволоку
Песок, цемент, щебень
Строительный уровень
Доски, для того, чтобы сделать опалубку (будут нужны так же гвозди, топор, ножовка)
Виброплита (разравнивает поверхность грунта)
Толстый шнур
Арматура (виды сечения поперечный и переменный)
Уплотнитель бетона – вибратор (необходим для выкачивания воздуха из него)
Специальная машина по перемешиванию бетона (если это чересчур затратно, то можно найти готовый бетон)

к содержанию ↑

Этапы изготовления монолитной плиты

Чтобы собрать все части мозаики в одну картинку, предлагаю разобраться во всем поэтапно. Технология строительства фундамента монолитной плиты очень непроста. Начинающим в этом деле будет сложно вдуматься в конкретные формулировки. Но если вы поставили себе такую цель, то не отступайте от нее.

Дом, возведенный на таком прекрасном и устойчивом фундаменте, при его последующей продаже будет стоить намного больше, нежели дом, фундамент которого не состоит их монолитной плиты. Итак:

Большим количеством помощников или профессиональных строителей выкапывается котлован определенной глубины.
Все углубление заполняется песчаной подушкой.
Как было сказано выше, специальная дренажная система будет проложена вокруг фундамента, для того, чтобы предохранить его и будущие помещения подвала от затопления.
На песчаной подушке делают слой так называемой подбетонки, которую изготавливают для того, чтобы разместить там материал, который будет защищать от попадания воды.
Дальше происходит основная часть работы: в ход вступает арматура и фундаментная плита. После заливки этой плиты часть арматуры будет торчать из нее. Благодаря этому, будущие стены наикрепчайшим образом соединятся с плитой.
Потом следует обязательный процесс, без которого сделать монолитный фундамент не представляется возможным. Из арматуры нужно сделать прочный каркас, расстояние, между стержнями которого должно быть 25-30 см. Арматура должна охватить опалубку, не стоит это забывать.
Чистую и слегка мокрую опалубку необходимо установить для того, чтобы стены были более прочными. Выровненные балки вместе с болтами окончательно закрепляют опалубку.
Наступает кульминационный момент, а именно бетонирование. Средняя толщина одного слоя бетона составляет 15 см. После его заливки нужно выровнять и как следует утрамбовать незастывшее месиво. Делаем это до появления первой воды на нем. Благодаря выравнивающему бруску, который надо передвигать по опалубке, постепенно остывающий бетон примет окончательно ровное положение.
Последний, завершающий этап. Это как бы показатель проделанной работы. Только когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого монолитная плита считается завершенной.

И после этого возникает вопрос: действительно вы готовы жертвовать семейный бюджет на дорогую технику, хорошее оборудование? Если да, то мы не имеем права сдерживать вас. Главное делать это осознанно, посоветовавшись с семьей. Можем обрадовать тем, что ваш дом ждет участь долгожителя – этот фундамент прочно простоит около 150 лет.

к содержанию ↑

Универсальный вид монолитной плиты

Максимальной устойчивый и усложненный вид, которому представляется возможность как всего лишь частично опираться по контуру, так и совершенно свободно, и также сильно защемляться. Проще говоря, монолитная железобетонная плита может опираться частично, свободно или полностью защемляться. Консольная плита (защемленная) плита активно применяется на практике. Однако защемленная, она лишь на одной из кромок: в остальном плиты являются опертыми в разных углах. По так называемой специальной схеме железобетонные плиты разделают на 2 типа. Первый тип балочный разнообразен: консольный, многопролетный, разрезной или наоборот. Балочные плиты так же бывают однопролетными и многопролетными. Второй тип, как уже стало понятно, носит название небалочный.

Армировка железобетонных плит производится с помощью сварных сеток и арматуры. Как минимум 10% должна составлять площадь поперечной арматуры от места сечения наибольшего изгиба. Установка рабочей арматуры по каждой стороне плиты должна быть выполнена равномерно. Поскольку арматура недешевое удовольствие, то её надо разбить приблизительно на 3 части. Части, которые будут находиться по бокам должны быть меньше средней по ширине.

к содержанию ↑

Процесс заливки плиты: некоторые факты

Специалисты рекомендуют не экономить на бетоне, так как фундамент, полученный в результате заливки, будет держать ваш собственный дом, а экономить на этом глупо. Технология заливки плиты монолитного фундамента не осуществляется вручную: основной процесс будет происходить внутри бетономешалки. Нужную смесь можно как заказать, так и сделать самому. Конечно, речь не идет о покупке бетономешалки – вполне возможным является её аренда.

Есть много способов по заливке опалубки. Готовый бетон помещается прямиком из бетоновоза на опалубку. Аккуратно эту работу можно выполнить, имея направляющий короб. Чтобы уплотнить доставленную смесь применяется вибратор (его применение актуально в случае с монолитной железобетонной плитой). При успешном завершении этой процедуры начинается этап увлажнения. Смесь должна быть влажной в течение недели, после чего снимают опалубку. Возведение фундамента полностью завершено.

Монолитное разрешение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитное Определение:

Монолитное строительство – это процесс, при котором здание строится монолитно с использованием однородной смеси.

Это конструкция, изготовленная из единого материала, собранная и выкопанная. Обе стены, плиты, лестницы, а также дверные и оконные проемы отлиты на месте в Монолитный метод .

Процесс на месте с использованием специально изготовленной, более простой в эксплуатации модульной опалубки из алюминиевого и пластикового композита с меньшими трудозатратами и техникой.

Система сопротивления поперечной и гравитационной нагрузке в этой системе состоит из железобетонных стен и железобетонных плит.

Ключевыми вертикальными конструктивными элементами являются железобетонные конструктивные стены, выполняющие двойную функцию по сопротивлению как силе тяжести, так и боковым нагрузкам

Монолитные строительные работы способны экономически эффективно обеспечить высокое качество и прочную конструкцию . Он использовался для строительства промышленных бункеров, жилых домов, школ, стадионов и крыш, атомных электростанций, сосудов высокого давления и аудиторий.

Мы использовали опалубку в монолитном каркасе, что обеспечивает правильную ориентацию, гладкую поверхность и высокое качество работы. Это повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.

Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также прочтите: Что такое модуль упругости | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитный фундамент:

Монолитный фундамент предусматривает только одну заливку, так что фундамент строится для замены нижних колонтитулов с единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Гораздо ровнее и снижает стоимость производства, так как плита сливается сразу. Возведение монолитных фундаментов действительно несложно. Все это можно сделать за один день. Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению это является основой для стоимости, скорости и дизайна предпочтения. Это также самое великое, что можно выразить. На данный момент это, безусловно, самый безопасный вариант, когда бетон смешивают и поддерживают достаточное количество стали, чтобы он не расслаивался.

Без затяжки швов и холодных соединений нет. Сборные фундаменты не используются.

Также прочтите: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки набрызг-бетона

Монолитный плитный фундамент:

Для увеличения несущей способности стен залитая бетонная плита снаружи более гладкая, а нижние колонтитулы снаружи отсутствуют.

Для ровного грунта идеально подходят монолитные плитные фундаменты. Если земля неровная, то для присыпки земли сверху используется много насыпной почвы; если земля плохо уплотнена, это со временем приведет к растрескиванию.

Обычно бетонную поверхность заливают монолитно или отдельно от основания.
Во избежание растрескивания из-за оседания предпочтительнее использовать арматуру или волокнистую сетку.
На строительство уходит меньше времени и труда, чем на традиционный фундамент.
Под линией промерзания основание фундамента должно простираться вниз.

Также прочтите: Что такое шлифовка бетона | Как обновить бетон » вики полезно Бетонный шлифовальный материал | Ремонт и облицовка бетона

Преимущества монолитно-плитного фундамента:

1. Скорость строительства.

Монолитные плиты невероятно просты в изготовлении. Добавьте траншею по периметру и рассыпьте гравий, пока не уплотните почву (или не выбросите верхний слой почвы).

В самой тонкой части (т. е. в середине дома) бетон должен иметь толщину 4 дюйма, и обычно для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундаментов.

2. Устойчивость.

С точки зрения простоты монолитно-плитный фундамент при правильном строительстве прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и если опора и анкерные болты установлены правильно, у вас будет прочный фундамент, способный выдержать большой вес.

3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать каждый месяц, если вы регулярно проверяете его, чтобы убедиться, что в фундаменте нет пробелов.

4. Энергоэффективность.

Для монолитно-плитного фундамента нет пространства между землей и домом, а значит, вам не придется тратить слишком много энергии на подогрев воздуха под ним в вашем доме. Даже для подвала или подвального помещения существует постоянная трата энергии.

Это означает, что фундамент из монолитных плит не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе сэкономит ваши деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как очистить бетон от аэрозольной краски

Недостатки монолитного плитного фундамента:

1. Нет доступа.

Ниша или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве вы можете разместить сантехнику, электрический щит и проводку.

Также, если что-то пойдет не так с монолитным плитным основанием, вы не сможете добраться до него, чтобы устранить проблему.

2. Дорогой ремонт.

В то время как с фундаментами из монолитных плит редко возникают проблемы, когда они ломаются, это может быть невероятно дорого.

Как правило, вам нужно использовать стратегии, которые могут стоить тысячи долларов, такие как грязевой или базовый джектинг.

3. Плохая погода.

Ваш дом возвышается всего на 6 дюймов или около того над землей с полами из бетонных плит, что делает остальную часть здания уязвимой для наводнений. Это серьезная уязвимость в некоторых частях мира.

4. Цена перепродажи дома.

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старое монолитное плитное основание, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы разработали его самостоятельно, клиент может быть не уверен в результатах.

Также прочтите: сталь прочнее бетона | Затраты на строительство из стали и бетона | Сталь против бетона | Насколько силен бетон | Бетон против стальной стоимости строительства

Монолитная плита:

В строительстве из бетонных плит термин «монолитная плита» используется для описания компонентов бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита не только относится к залитому на грунт бетону, но и соответствует подвесной плите.

Использование подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами, при этом висячая бетонная плита находится над уровнем земли.

Монолитные плиты представляют собой базовые конструкции, спроектированные с использованием единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними участками под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

Более быстрое среднее время строительства.
Более высокая цена.
Очень прочный, особенно с добавлением арматуры из стали и волокнистой сетки.
Его можно дополнительно улучшить, добавив пост-натяжение на участки со слабым грунтом.

Также прочтите: Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки | Зачем использовать бетонную анкерную балку

Как сформировать монолитную плиту?

Надлежащее планирование площадки и усиление бетона являются важными критериями для строительства монолитной плиты.

1. Почва.

Необходимо уплотнить почву под плитой и не содержать органических веществ. Если верхний слой почвы соскоблить, то он обычно в достаточной степени цементирует ненарушенный грунт под ним.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

2. Траншеи по периметру.

Утолщенный край монолитной плиты образован канавкой по окружности плиты. В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной 2 фута в местах, подверженных промерзанию, и может быть изолирована, чтобы предотвратить морозное пучение под плитой.

3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1/2 до 4 и более дюймов. Популярным вариантом является хорошо дренируемый гравий с заполнителями размером от 3/8 до 3/4 дюймов.

4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 дюймов x 6 дюймов) используется в стандартной установке, которая размещается на опорах из арматуры таким образом, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенного края, № 4 арматурный стержень 9Обычно определяется 0008. Там, в нижней части траншеи, можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня в верхней части.

Арматура должна быть помещена в траншеи и постоянно связана.

5. Бетон.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также толщиной не менее 4 дюймов. Минимум 6 дюймов над основной землей должен быть в конце плиты. Земля, которая покрывает его, должна иметь уклон в сторону от плиты.

6. Анкерные болты.

С помощью 1/2-дюймовых анкерных болтов нижние пластины строительных стен крепятся к перекрытию. На концах, которые помещаются в уже влажный бетон, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками. Обычно анкерные болты располагаются на расстоянии 6 футов от середины.

Читайте также: Железобетонный каркас | Бетонная конструкция каркаса | Строительство бетонных зданий | Каркасная конструкция | Типы рамок

Монолитное строительство:

Монолитная строительная система с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям строительство, новая разработка, позволяющая создавать экономичные и быстрые массовые жилые дома.

Монолитная архитектура представляет собой механизм, посредством которого стены и плиты укладываются одновременно.

В этой системе свежая цементная смесь помещается в легкое алюминиевое формующее устройство с арматурными стержнями, необходимыми для необходимой прочности.

Метод достаточно прост, так как стены и перекрытия отливаются за один раз. Это подходит для многоэтажного строительства, что позволяет быстро масштабировать строительство.

Позволяя лучше использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущей нехватке жилья в городских районах.

Когда мы переходим к массовому жилью, оно предлагает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабых слоев населения и слоев населения с низким доходом, у которых много жилья.

Это высокоэффективная технология, которая одновременно облегчает бетонирование всех компонентов, таких как стены, крыша и т. д., в результате чего получается конструктивно очень прочная монолитная конструкция

Технология требует неквалифицированного и полуквалифицированного (ручного) труда и поэтому не требует использования дорогостоящей строительной техники.

Следовательно, рентабельно

Модульные конструкции в широкомасштабных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает технологию весьма рентабельной.
Материал опалубки (алюминий или ПЭВП) является экологически чистым и исключает использование ценной древесины из природных ресурсов. Это делает устройство экологически безопасным.
Эта система обеспечивает превосходное управление качеством всего каркаса в соответствии с BIS и другими международными стандартами.
Нет необходимости в плитке, блоках и штукатурке.
Затраты на надстройку и фундамент могут быть снижены без потери прочности благодаря уменьшению статической нагрузки примерно на 50 процентов.
Коробчатое поведение по существу создает очень сильную структурную прочность, делая ее устойчивой к землетрясениям и ветру/циклонам по отношению к вертикальным и горизонтальным силам.

Превосходно обработанная поверхность устраняет необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
Из-за уменьшения толщины стенок для данной зоны цоколя доступно больше места на ковре.
Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированную регулировку консистенции.

Метод опалубки, который позволяет отливать стены и плиты в соответствии с заранее определенным процессом, используется системой монолитного железобетона.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью проектирования на месте.

Эффект 3 здания из железобетона, материалы которого достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита строятся как единая конструкция, арматура является непрерывной и сцепляется со всеми элементами конструкции здания, такими как фундамент, стены и плиты.

Таким образом, колонны и балки не нужны, в результате чего тонкие детали обеспечивают высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также прочтите: Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткое примечание

Монолитная плита

Это означает «состоящая из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один раз». Итак, монолитная плита — это гигантский блок цемента, который заливается одним махом. Хотя он может быть вылит сразу, это не обязательно однородная плита.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается за один раз. Чтобы построить монолитная конструкция, потребовалась опалубка для конструкции . В этом проекте мы обсуждаем важность использования монолитной конструкции для высотных зданий.

Фундамент из монолитной плиты

Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и основания . Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов.

Монолитная бетонная плита

Монолитная бетонная плита — это гигантский блок цемента, заливаемый одним махом . Хотя он может быть вылит сразу, это не обязательно однородная плита. Его делают утолщенным в местах, где будет несущая стена, и по всему периметру (на месте цоколя).

Технология заливки монолитного фундамента | Строительный портал

Монолитный фундамент – один из самых дорогих видов фундамента для дома. Но на некоторых почвах это единственный подходящий вариант. Его также делают при строительстве многоэтажных домов, когда требуется особо прочное основание. В статье будет рассказано обо всех аспектах заливки монолитного фундамента.

Содержимое:

Преимущества и недостатки монолитного фундамента
Типы и применение монолитных фундаментов
Стоимость монолитно-плитного фундамента
Подготовка перед заливкой монолитной фундаментной плиты
Технология заливки монолитного фундамента
Залить фундамент бетоном

Преимущества и недостатки монолитного фундамента

Надежность и высокие несущие способности позволяют устанавливать его при любом типе конструкции. Технические характеристики являются основополагающими при выборе монолитного плитного фундамента для строительства. Ниже мы рассмотрим наиболее значимые преимущества.

Отсутствие швов. Именно их отсутствие в конструкции плиты считается главным преимуществом. Этот параметр обеспечивает монолитному фундаменту высокую прочность даже при подвижках грунта.
Скорость установки. Так как выполняется одним участком, значительно экономится время на устройство опалубки. А при наличии строительной техники экскаватора, миксера и виброплиты работы выполняются за пару дней. Самым долгим процессом будет вязка арматуры, которой потребуется гораздо больше, чем при других видах фундамента.
Произвольная конфигурация. Поэтому будет отличным вариантом, когда дом имеет нестандартные формы, например, украшен косой.

Гидроизоляция . Благодаря целостности конструкции вода не проникнет в подвал и не разрушит основание дома. Монолитную плиту рекомендуется заливать на заболоченном участке или при очень высоком уровне грунтовых вод.

К недостаткам можно отнести высокую цену заливки монолитного фундамента. В свою очередь, он состоит из ряда параметров:

требуется большое количество бетона, и его нужно заливать за один раз. А это значит, что вам придется заказывать сразу несколько смесителей с раствором;
не обойтись без найма строительной техники или аренды дорогих строительных инструментов;
еще один момент связан с низкими теплоизоляционными свойствами. Сам фундамент состоит из бетона и металлической проволоки, которые только отдают тепло, не удерживая его надолго. Исправить это можно плитными теплоизоляционными материалами, уложенными по всей площади основания;
невозможность обустроить подвал. Исключением будет только дом в несколько этажей, в этом случае плита станет этажом в подвале, а под цокольный этаж освобождается подвал.

Типы и применение монолитных фундаментов

Монолитные фундаменты бывают трех типов.

Лента . Представляет собой железобетонную ленту, обустроенную по периметру здания и под несущими стенами. Подходит для строительства на грунтах со средней несущей способностью.
Шифер . В отличие от первого вида, заливается в виде пета, под всю площадь здания. Их используют в сейсмоопасных местах и на слабых грунтах, которые могут перемещаться при смене времен года.

Свая-стержень . Выглядит он в виде бетонных столбов ниже уровня промерзания и обвязанного по периметру железобетонного ростверка.

По глубине заглубления делятся на:

малогабаритный монолитный фундамент . При этом плитка монтируется не глубже 500 мм. Следует учитывать, что грунт под ним промерзает, поэтому нужно сделать толстую песчаную подушку;
до глубины промерзания . Это делается при строительстве многоэтажных домов. Плиту заливают ниже уровня промерзания, а это для средней полосы России не менее 1500мм. Это потребует длительных и дорогих земляных работ, зато в результате получится надежное основание с возможностью обустройства цоколя.

Стоимость монолитно-плитного фундамента

При расчете стоимости необходимо опираться на объективные цены на стройматериалы в каждом регионе. Например, при расчете принять следующие значения:

заливка монолитного фундамента толщиной 30 см;
заказ смесителя с бетоном, цена за куб раствора 3500 руб.;
арматура для вязания. Отличается диаметром, но в среднем цена идет за тонну и составляет около 25 т.р. Размер ячейки 20х20 см;
все работы по заливке фундамента выполняются самостоятельно, без найма рабочих.

Таким образом, стоимость плиты 10х10м составит 120 т.р.

Заливка монолитного фундамента фото

Подготовка перед заливкой монолитной плиты фундамента

В связи с тем, что данный тип фундамента используется в сложных условиях на подвижных грунтах, к нему предъявляются повышенные требования. Поэтому, если вы хотите сэкономить на строительной бригаде и выполнить все работы самостоятельно, нужно не только изучить правильную технологию, но и соблюдать ее на каждом этапе.

Перед возведением монолитного железобетонного фундамента под него готовят участок. Территория полностью убрана, подготовлены подъезды для крупной техники.
Затем проводится разметка будущего основания и снимается слой грунта с растительностью по всей площади. На этом этапе также можно провести подготовительные работы по обустройству отмостки.
Далее идет один из самых трудоемких и ответственных процессов рытья котлована. В зависимости от типа фундамента глубина залегания будет варьироваться от 500 до 1500 мм, а ширина на 1 1,5 м больше самого фундамента. Несмотря на то, что бетонная смесь пластична и выравнивается в горизонтальной плоскости самостоятельно, дно ямы должно быть максимально ровным. Это существенно влияет на качество и надежность фундамента. Здесь не обойтись без услуг экскаватора. Желательно, чтобы у него был гладкий ковш без зубьев, что позволит сделать ровный срез, не перемешивая разные слои грунта между собой и не разрыхляя поверхность.

Совет: Для определения глубины котлована рекомендуется произвести предварительную геологическую разведку. Лучше всего, если почва будет песчаной, тогда сильного заглубления не требуется. Самый неустойчивый и подвижный грунт глинистый. В идеале рекомендуется выбирать полностью и копать ниже уровня промерзания.

Технология заливки монолитного фундамента

Теперь пришла очередь сделать многоуровневую подушку под монолитный фундамент. Для этого первый слой укладывается геотекстильным материалом, чем выше его плотность, тем лучше. Он выполняет функцию прослойки между гравием и песком (или ПГС), не позволяя последнему уйти в землю. Если толщина слоя не превышает 20-30 см, то сверху можно уложить песок, если монолитный фундамент сильно заглублен, то можно сэкономить и сделать ПГС. После этого все подравнивается виброплитой до тех пор, пока человек не сможет ходить по поверхности и не падать.

Совет: На этапе обустройства подушки уже должны быть предусмотрены и проложены такие коммуникации, как канализация и водопровод. Чтобы в дальнейшем не сложно было отнести их в дом.

Затем идет еще один слой геотекстиля, поверх которого на этот раз насыпается щебень фракцией 30-40 мм толщиной 20-30 см. Его также уплотняют и обрезают.

Совет: На данном этапе важно, чтобы уровень поверхности находился строго в горизонтальной плоскости. Это возможно с помощью оптического уровня. А углы удобно проверять лазерным уровнем.

Настала очередь гидроизоляции. Лучше всего использовать рулонный гидроизоляционный материал, который раскладывают по всей поверхности с небольшим нахлестом полос друг на друга.
Затем идет теплоизоляционный материал. Здесь свой выбор стоит остановить на пенопласте, так как он имеет большую плотность, чем пенопласт, обладает лучшими характеристиками, не крошится, а главное, его не грызут мыши. Чтобы исключить возможные мостики холода, материал лучше укладывать в два слоя в шахматном порядке, в этом случае необходимо покупать плиты толщиной 50 мм.
Если нижний слой укладывают на площадь всего котлована, то есть утепляя их на 1,5 метра, то верхний укладывают строго по размеру фундамента. Этот шаг позволяет добиться того, что без зазоров будет утеплена отмостка.
Пришла очередь опалубки. Не покупайте низкосортную доску, материал долго сохнет, без гнили и осмотра (в дальнейшем его можно будет разобрать и использовать в строительстве). Толщина доски напрямую зависит от фундамента, так, для неглубокого достаточно толщины 25-30мм, для более глубокого потребуется 50 мм.

Из подготовленного материала нарезаются или крепятся саморезами щиты. Для их укрепления через каждые 50-60 см вкручиваются вертикальные брусья. Затем их монтируют по периметру будущей плиты, создавая тем самым опалубку. По окончании работы нужно еще раз проверить диагонали и углы. Убедившись, что все сделано правильно, опалубку закрепляют колышками с шагом 50-80 см, закрепляют уголки и снаружи ставят отростки, позволяющие лучше сохранить конструкцию при заливке бетоном.
Далее армирование монолитного фундамента. Этот трудоемкий и ответственный момент повлияет не только на надежность самого фундамента, но и на прочность будущего дома. Тип армирования зависит от конструкции, поэтому для небольших одноэтажных домов или гаражей подойдет армирующая сетка с ячейкой 10 см. При строительстве тяжелого кирпичного или двухэтажного дома оптимально использовать арматуру диаметром 15-20 мм. Желательно, чтобы он имел ребра для лучшего сцепления с бетонной смесью.
Но тут есть нюанс. Очевидно, что чем толще арматура, тем надежнее будет основание и сможет выдержать большую нагрузку. Но учитывая, что она вяжется и укладывается в несколько рядов, она займет много места и, следовательно, бетона поместится меньше.
Для примера рассмотрим армирование стержнями 16 мм и с размером ячейки 20х20 см. Перед началом работы нужно организовать зазор между основанием и первым рядом арматуры, который должен быть не менее 5 см. Для этого в продаже существуют специальные стенды.
Добиться нужной прочности можно будет только с помощью вязки, сварить арматуру невозможно. Для этого есть специальные приспособления от недорогих бытовых, до серьезных профессиональных.

Лучше всего, когда арматура подходит целиком, без разреза. То есть при стандартном размере арматурного стержня 11,7 м, закладываемого в фундамент длиной 10 м, лишние 1,7 метра отрезаются. Но это не всегда возможно, например, когда ширина дома была больше или материал привозился на своей машине и был короче по длине. В этом случае арматура вяжется с перехлестом 10 см.
Когда первый слой подключен и смонтирован, пришла очередь следующего. Допустимое расстояние между ними 20-30 см. Расстояние между арматурой и опалубкой варьируется в пределах 3-6 см.

Заливка фундамента бетоном

При изготовлении песчаной подушки собирается опалубка и монтируется арматура в очередь заливки плиты бетоном.
В этот момент уже должно быть рассчитано нужное количество раствора и его марка. Надо позаботиться о путях подъезда, так как полностью загруженный миксер много весит, и ему нужно будет подъехать вплотную к опалубке.

Совет: при заливке большого объема раствора предпочтительнее заказывать машину, оснащенную бетононасосом.

РубрикаФундамент
