Гранулятор для производства пеллет своими руками
Содержание
- 1 Оборудование для производства пеллет
- 2 Требования к сырью
- 3 Конструкция гранулятора для пеллет
- 4 Видео – гранулятор для изготовления пеллет
- 5 Технология изготовления гранулятора
Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.
Пеллеты своими руками
Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.
Оборудование для производства пеллет
Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.
Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:
- Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
- Сушилка для сырья барабанного или аэродинамического типа.
Сушилку можно изготовить своими руками из металлической бочки. - Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
- Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.
Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.
Требования к сырью
Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%.
Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.
Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.
Конструкция гранулятора для пеллет
Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.
Схема гранулятора для пеллет
Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.
При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.
Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.
Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

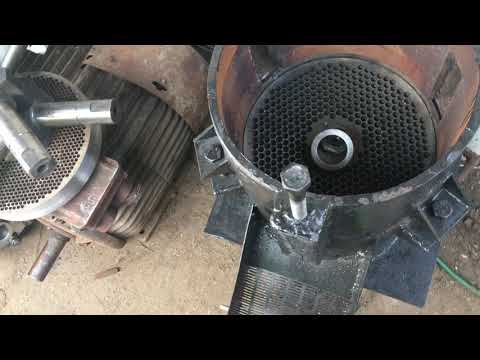

Видео – гранулятор для изготовления пеллет
Технология изготовления гранулятора

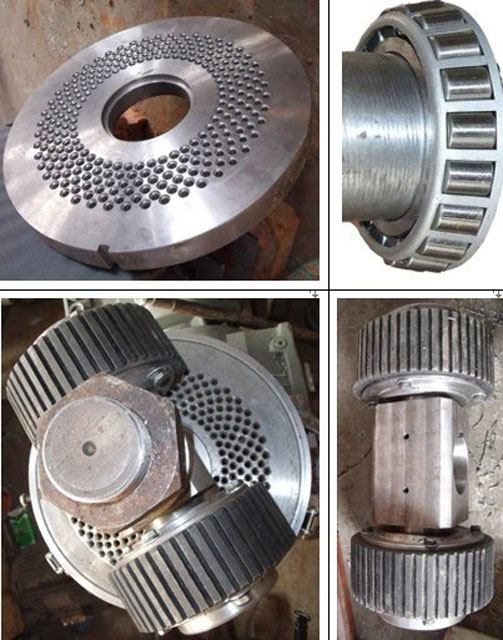

- Изготовление матрицы.
Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.Матрица для гранулятора
- Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.
Шестерни для катков
- По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.
Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.Корпус для гранулятора
- Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.
Выходной вал редуктора
- Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.
Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами
- Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.
Устанавливаем гранулятор на раму сваренную из швеллера
- Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.
Процесс изготовления пеллет с помощью гранулятора

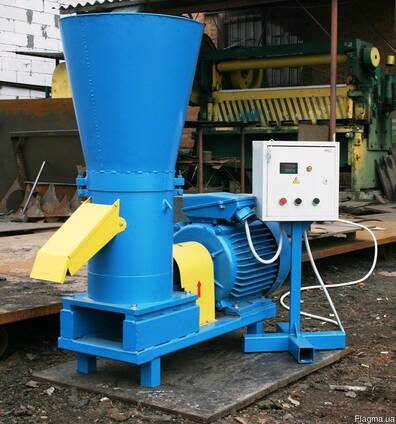

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

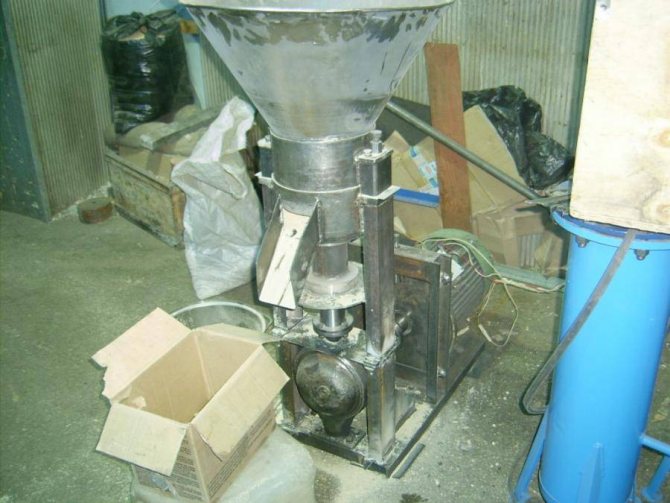

Самодельные установки для производства пеллет
Содержание
- Что требуется для изготовления пеллет собственными руками
- Какое сырье является оптимальным для самостоятельного производства пеллет
- Можно ли изготовить пресс-гранулятор самостоятельно
Разнообразные виды альтернативного топлива все больше приобретают популярность в индивидуальных хозяйствах. Это и не удивительно: энергоносители стремительно дорожают с каждым днем, и содержание частного дома или коттеджа обходится недешево, особенно в отопительный период.
Одним из таких, входящих в моду, вариантом топлива являются пеллеты – гранулы, изготовленные из биологического сырья (древесных отходов, шелухи, соломы, торфа, куриного помета, подсолнечной лузги и так далее). Наиболее распространенными являются древесные пеллеты, изготавливаемые из отходов деревообрабатывающих производств.
Наиболее простой вариант – приобрести готовые пеллеты. Но те, кто заинтересован в экономии, предпочитают изготавливать пеллеты собственными руками.
Что требуется для изготовления пеллет собственными руками
Чтобы изготавливать пеллеты самостоятельно, требуется пресс-гранулятор и место, где его установить. Но наличие пресса не поможет, если нет доступа к исходному сырью – именно оно является критическим условием, если вы задумали изготавливать пеллеты собственными руками.
Оптимально, если где-то неподалеку находится деревообрабатывающее производство, где можно купить или даже получить бесплатно опилки, щепу и так далее (на многих производствах подобные отходы готовы отдать даром, лишь бы не возиться с их утилизацией).
Рассчитывая, будет ли выгодно производство пеллет собственными руками, нельзя забывать о транспортных расходах. Если деревообрабатывающее производство находится совсем рядом, то транспортные расходы невелики, но если сырье приходится возить издалека, то могут возникнуть определенные проблемы.
Какое сырье является оптимальным для самостоятельного производства пеллет
Если изготавливать пеллеты из древесных отходов, то нужно следующее оборудование:
- Дробилка для измельчения сырья;
- Сушилка;
- Дробилка мелкого дробления;
- Пресс-гранулятор с матрицей.
Все необходимое оборудование стоит недешево. Однако, дробилки требуются только в том случае, если в качестве сырья используются такие отходы, как ветки, кора, некондиционная доска и так далее. Если же использовать древесные опилки, лузгу и другие мелкие отходы деревообрабатывающего производства, то без дробилок можно обойтись, ведь они предназначены именно для того, чтобы измельчать сырье до состояния опилок.
Сушилка – необходимое оборудование в производстве пеллет. Однако, если исходное сырье является отходами от хорошо высушенной древесины, то и без сушилки можно обойтись, а, следовательно, значительно сократить расходы на приобретение оборудования для пеллетного производства.
Фактически, только пресс-гранулятор является действительно необходимым оборудованием, которое нужно вне зависимости от того, какое именно сырье применяется.
Если исходить из необходимости того или иного оборудования, то становится очевидным, что оптимальным сырьем для самостоятельного производства пеллет являются древесные опилки и/или лузга, при этом – хорошо просушенные. Если в качестве сушки имеются какие-либо сомнения, то можно соорудить сушилку самостоятельно, используя металлические бочки (различные варианты изготовления сушилок можно найти в Интернете – со схемами, чертежами и пошаговым видео).
Можно ли изготовить пресс-гранулятор самостоятельно
Самый простой способ обзавестись устройством по производству пеллет – приобрести пресс-гранулятор, рассчитанный на производство малых объемов (до 100 кг в час), так называемый мобильный гранулятор.
Более сложный, но и более дешевый способ, — изготовить пресс-гранулятор собственными руками. При этом матрицу и катки для пресса можно приобрести готовыми – они являются запчастями для грануляторов, производящих комбикорма, и имеются в продаже. Сложнее, но, естественно, дешевле, сделать все своими руками.
Для изготовления матрицы используется заготовка – диск толщиной от 2 см и более (более тонкие диски использовать не рекомендуется – такие матрицы будут часто выходить из строя). Диаметр диска подбирается в зависимости от желаемой производительности установки: чем больше диаметр – тем выше производительность.
Корпус пресса сваривается из листового металла, также можно использовать металлическую трубу. Размер корпуса напрямую зависит от размера матрицы, при этом между краями матрицы и корпусом должен быть минимальный зазор, но вращение матрицы внутри корпуса должно быть свободным.
В нижней части корпуса пресса закрепляется редуктор, приваривается лоток. К редуктору крепится электродвигатель, мощность которого должна быть не менее 15 кВт. Готовое устройство закрепляется на металлической раме.
С.Варган
Самодельный пресс-гранулятор:
Соберите собственную самодельную мельницу для производства пеллет для домашнего использования
Хотите сэкономить на отоплении? Возможно, вы не осознали некоторые вещи, такие как: трава, сорняки, солома, стебли, скорлупа арахиса, рисовая шелуха, люцерна, отходы бамбука, жмых, листья и ветки, опавшие листья и причесанные отходы ветвей деревьев, а также некоторые древесные материалы, которые подстрижены и скапливаются в вашем саду, и многие домашние отходы. Все экологически чистые и возобновляемые.
Так же нужен самодельный гранулятор для гранулирования отходов в топливо и сжигания на
Подробнее о самодельный гранулятор и небольшой завод по производству гранул!>>>
Видео о производстве пеллет в домашних условиях
GEMCO разрабатывает различные самодельные грануляторы. В зависимости от нашего местоположения, которое мы собираемся использовать, или мощности, подходящей для гранулирования, мы можем сосредоточиться на том, от чего работает гранулятор. Различные типы двигателей могут влиять на процесс и результаты гранулирования. В целом их можно разделить следующим образом:
Пеллетная мельница с электродвигателем Самодельная:
Электрическая грануляторная мельница является наиболее распространенным типом машин, где электричество используется повсюду в нашей повседневной жизни.
Если рабочее место и материальные ресурсы стабильны, электрический гранулятор может полностью удовлетворить ваши потребности в переработке в домашних условиях.
Технические параметры:
| Модель | Мощность | Вместимость | Вес (СЗ/ГВт) | Размер упаковки |
|---|---|---|---|---|
| ЗЛСП120Б | 2,2/3кВт | 40-80 кг/ч | 80/100 кг | 750*320*680мм |
| 90-180 фунтов/ч | 175/220 фунтов | 30*13*27 дюймов | ||
| ЗЛСП150Б | 4кВт | 50-90 кг/ч | 95/110 кг | 800*450*700мм |
| 110-200 фунтов/ч | 210/250 фунтов | 31*18*28 дюймов | ||
| ЗЛСП200Б | 7,5 кВт | 80-120 кг/ч | 200/230 кг | 1050*480*930мм |
| 180-265 фунтов/ч | 440/510 фунтов | 41*19*37 дюймов |
Дизельное топливо Гранулятор Самодельный:
Если вы хотите производить гранулирование на фермах или в садах, использование электричества неудобно.
Затем применимы грануляторы с дизельным двигателем для домашнего использования. Вам достаточно долить дизельного топлива в мотор, и машина будет работать эффективно и гибко.
Технические параметры:
| Модель | Мощность | Вместимость | Вес (СЗ/ГВт) | Размер упаковки |
|---|---|---|---|---|
| ЗЛСП200А | 15 л.с. | 80-120 кг/ч | 320/350 кг | 1460*950*1100мм |
| 170-270 фунтов/ч | 705/772 фунта | 58*37*55 дюймов | ||
| ЗЛСП300А | 36 л.с. | 250-350кг/ч | 850/890 кг | 1100*700*2480мм |
| 550-770 фунтов/ч | 1874/1962 фунтов | 43*28*98 дюймов | ||
| ЗЛСП400А | 55 л. с. | 350-450 кг/ч | 1010/1050 кг | 1300*800*2600мм |
| 770-990 фунтов/ч | 2227/2315 фунтов | 51*31*102 дюйма |
Бензин Гранулятор Самодельный:
Технические параметры:
| Модель | Мощность | Вместимость | Вес | Размер упаковки |
|---|---|---|---|---|
| ЗЛСП120К | 7,5 л.с. | 40-80кг/ч | 120/140 кг | 900*5000*730мм |
| 90-180 фунтов/ч | 265/310 фунтов | 35*20*29 дюймов | ||
| ЗЛСП150К | 10 л.с. | 50-100кг/ч | 180/220 кг | 1000*500*750мм |
| 110-220 фунтов/ч | 400/190 фунтов | 39*20*30 дюймов |
Гранулятор с ВОМ Самодельный:
Грануляторы с ВОМ предназначены для тех, кто хочет производить гранулирование в местах, где электричество или дизельное топливо не могут быть обеспечены постоянно.
Эта машина может быть добавлена к трактору или грузовику для поддержки мощности.
Технические параметры:
| Модель | Мощность | Вместимость | Вес (СЗ/ГВт) | Размер упаковки |
|---|---|---|---|---|
| ЗЛСП120П | ≥8 л.с. | 40-80 кг/ч | 80/100 кг | 900*540*900мм |
| 90-180 фунтов/ч | 175/220 фунтов | 35*21*35 дюймов | ||
| ЗЛСП150П | ≥8 л.с. | 50-100 кг/ч | 90/110 кг | 900*540*1020мм |
| 110-220 фунтов/ч | 200/245 фунтов | 35*21*40 дюймов | ||
| ЗЛСП200П | ≥15 л.с. | 80-120 кг/ч | 130/150 кг | 1000*540*1020 мм |
| 180-265 фунтов/ч | 290/330 фунтов | 39*21*40 дюймов |
Если их переработать в энергоресурсы, заменяющие засилье угля и бензина, можно заняться защитой окружающей среды в домашних условиях.
Отныне делайте гранулирование дома самостоятельно!
Перерабатывать материалы, упомянутые выше, в пеллеты может каждый. Тогда можно будет не только избавиться от неприятных отходов, но и легко получить экологически чистое и эффективное топливо из биомассы. Но как это сделать? Самодельный гранулятор поможет вам превратить отходы в энергию.
С таким количеством видов самодельных грануляторов, перечисленных здесь, всегда найдется тот, который может вас удовлетворить. Когда вы производите древесные гранулы в домашних условиях, у вас есть возможность не только в полной мере использовать траву, листья и другие зеленые материалы из биомассы, но и получить дополнительную прибыль.
С нами ваша конфиденциальность в безопасности. Мы ненавидим спам также как и вы.
Сопутствующее оборудование
древесные гранулы наполнитель для кошачьих туалетов
Если вы живете с домашним котом, вы будете знать, что это.
..
Подстилка для лошадей из древесных гранул
Вот решения для производства пеллет на древесных гранулах…
гранулятор биомассы для промышленного котла
Хочет ли босс владеть гранулятором биомассы для …
гранулятор для приготовления пищи
Вы все еще беспокоитесь о дорогом газе и …
нагрев с помощью машины для производства пеллет
Вы хотите владеть машиной для производства пеллет…
Что вы знаете о малом заводе по производству пеллет
By Jack Huang 08 февраля 2018 г.
Малый пеллетный завод представляет собой полный комплект оборудования для производства кормовых пеллет. Обычно существует два типа установок по производству кормовых гранул.
Один из них – мобильный пеллетный завод, который сваривается производителем; другой — это полный завод по производству пеллет, который необходимо собрать самостоятельно. Разница между этими двумя типами пеллетных заводов такая же, как между фирменным компьютером и домашним компьютером. Первый тип имеет фиксированный параметр, а второй тип довольно гибкий, что позволяет вам выбирать в соответствии с различными потребностями.
Мобильный завод по производству гранул
Мобильный небольшой завод по производству пеллет разработан компанией GEMCO на основе многолетнего опыта и изучения потребностей клиентов. Его можно использовать для производства кормовых гранул и гранул биотоплива из широкого спектра сырья. Общие области применения гранул включают производство гранул из соломы, производство гранул из рисовой шелухи, производство гранул из бамбука, производство гранул из сахарного тростника, производство гранул из люцерны и т. д.
Мобильный гранулятор имеет множество функций, таких как измельчение, смешивание, темперирование, гранулирование и охлаждение, и может удовлетворить требования клиентов.
Высокая степень автоматизации применяется к небольшим фермам или клиентам с более высокими требованиями к автоматизации.
Мобильный малый гранулятор состоит из дробилки, сплит-системы, пневматической системы, питателя-смесителя, системы тушения, оборудования для грануляции, системы сортировки, механизма транспортировки и других частей. Мобильный завод по производству пеллет использует частотное регулирование для контроля основного рабочего процесса. Мобильный пеллетный завод имеет законченный и понятный технологический процесс. Он адаптируется и подходит для изготовления различных видов пеллет. Производительность мобильного завода по производству пеллет составляет от от 500 до 700 кг в час.
Полная малая установка по производству пеллет
Комплектный пеллетный завод представляет собой полный комплект оборудования для производства кормовых пеллет. Он состоит из дробильного оборудования, смесительного оборудования, оборудования для подачи, оборудования для грануляции, оборудования для охлаждения и т.
д.
- Дробильное оборудование — комбикормовый завод. Если зернистость сырья менее 6 мм, потребуется комбикормовый завод.
- Оборудование для смешивания — машина для смешивания кормов. Он в основном используется для смешивания различных сырьевых материалов, чтобы сделать кормовые гранулы сбалансированными по питательности.
- Подающее оборудование — спиральный питатель. Он используется для замены ручной подачи. Это может повысить эффективность работы и сделать материал более сбалансированным.
- Оборудование для грануляции — гранулятор. Это центральное оборудование для производства пеллет. Необходимо приготовить кормовые гранулы.
- Охлаждающее оборудование — сортировочная машина с охлаждающими роликами. Гранулы, изготовленные гранулятором, нагреваются и должны быть охлаждены для упаковки. Подходит для клиентов, которым не хватает места для сушки.
Однако в реальном производстве нам не нужно такое полное оборудование, если только у нас нет крупного комбикормового завода или племенной фабрики. Клиенты могут выбрать подходящее оборудование в соответствии со своими потребностями. Комбинация завода по производству кормовых гранул является абсолютно гибкой. Клиенты с небольшим производством обычно выбирают комбикормовый завод и гранулятор, в то время как другие клиенты считают кормосмеситель полезным, поэтому они выбирают кормосмеситель, комбикормовый завод и гранулятор. Разное сырье, разные результаты, разные бюджеты требуют разных комбинаций оборудования.
Кроме того, у нас есть новая комбинация оборудования для производства кормовых гранул, включая смесительную машину, питатель, складской бункер, гранулятор, конвейер и охладитель. Это очень практично для крупных или средних фермеров и комбикормовых заводов.
GEMCO предоставит вам наиболее подходящий план для вашей линии по производству древесных или кормовых гранул, что позволит вам потратить минимум денег на приобретение наиболее подходящего оборудования.
