Технология фундамента свайного – Устройство свайного фундамента

Типология свайных фундаментов обширна и многообразна. Еще недавно их невозможно было сделать без помощи тяжелой спецтехники, для использования которой требовались немалые средства. К тому же, саму площадку под строительство надо было подготовить для столь обширного мероприятия. Современные свайные фундаменты для малоэтажного строительства компактны, экономичны и относятся к легковозводимым конструкциям.

О том какие еще бывают фундаменты вы можете прочитать тут.

На устройство такой системы может уйти всего несколько дней. И это при том, что на ней будет держаться полноценное жилое строение. Все что остается, это сделать анализ грунта, подобрать подходящий тип свай и ростверка к ним, и взяться за работу!

Видеоролик посвящен современной технологии свайных фундаментов на основе металлических винтовых свай, объединенных обвариваемым ростверком из швеллера. Обсуждается достоинства такого метода устройства фундамента, его наглядное применение в домостроении, а также ошибки строителей и возможные причины их возникновения.

Похожие статьи

guru-remonta.ru

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

1. Понятие свайного фундамента
2. Причины выбора свайных фундаментов
3. Конструкции свайного фундамента
4. Расположение и материалы свай
5. Технология строительства свайного фундамента.
6. Бурение скважины
7. Бетонирование и армирование свай
8. Устройство ростверка
9. Ограничения в использовании свайного фундамента

Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

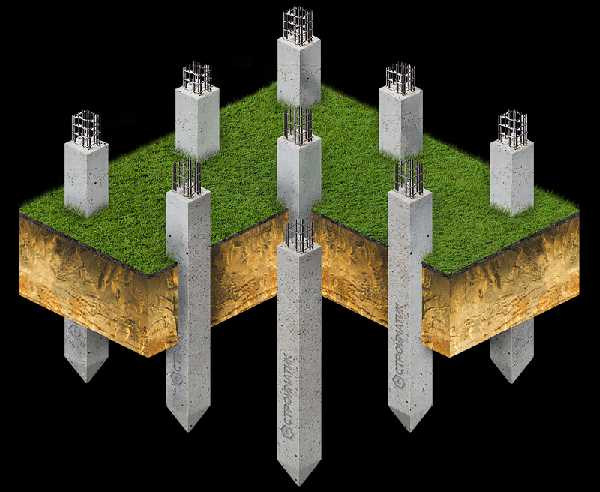

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

• забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
• буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
• набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
• винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.

По методу воздействия сваи бывают:

• висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
• стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.

По принципу расположения бывают сваи:

• одиночные, которые выполняют роль отдельно стоящей опоры;
• объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
• объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.

Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

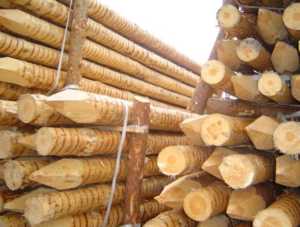

1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.

Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

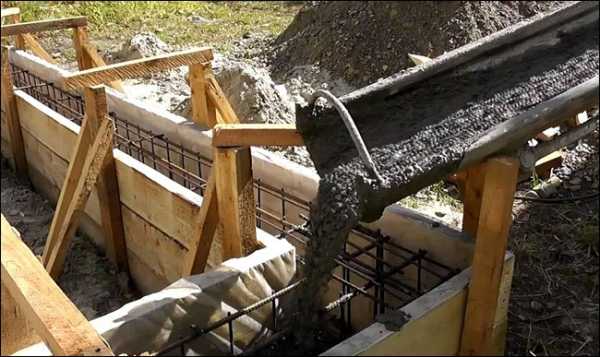

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

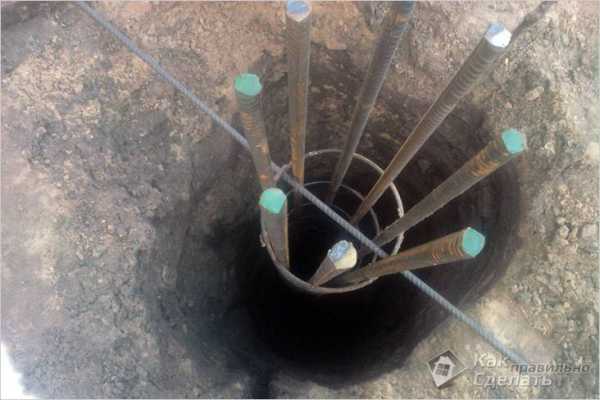

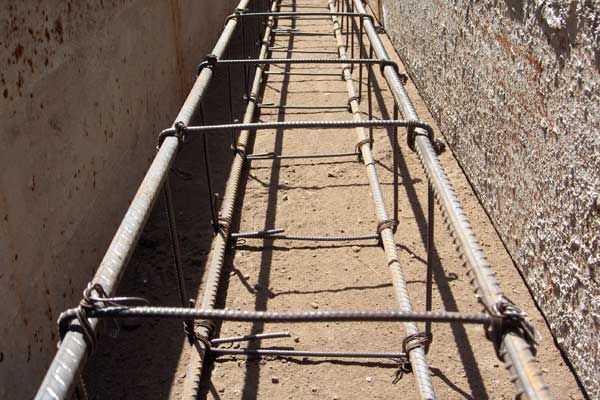

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

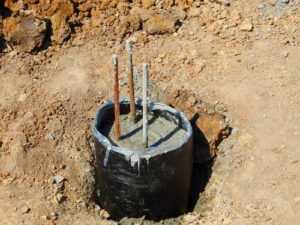

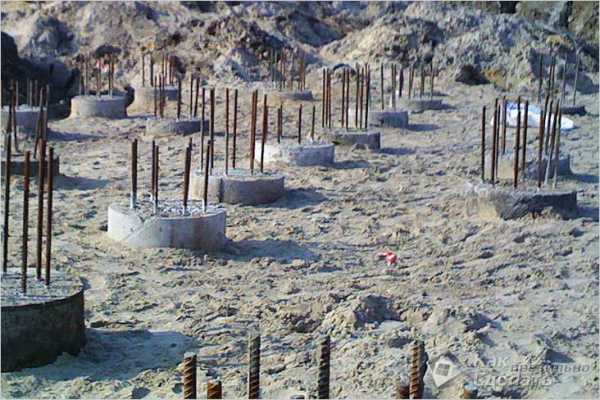

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

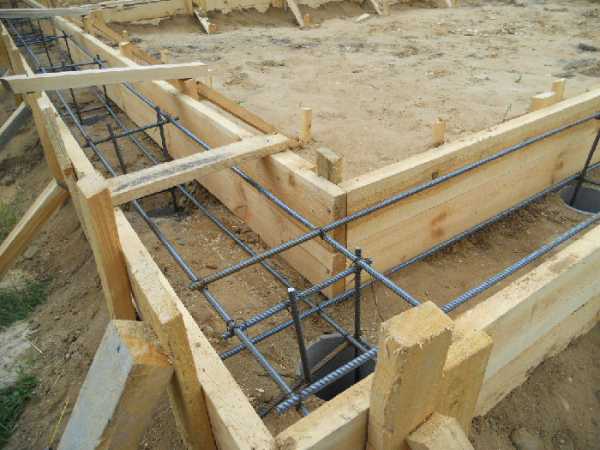

Устройство ростверка

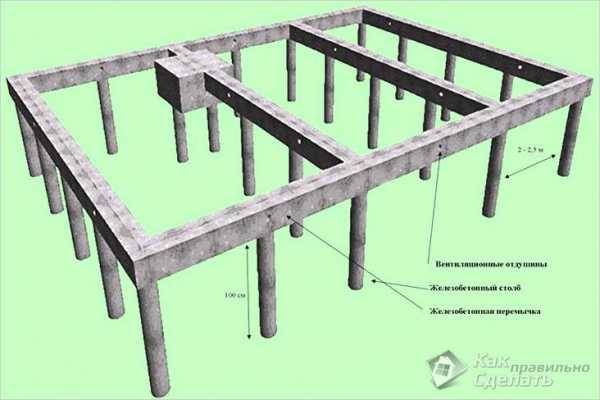

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

• высота — не меньше 300 миллиметров;
• при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.

Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

• Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
• При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.

Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


strport.ru

Винтовой свайный фундамент. Технология, достоинства и недостатки

Винтовой свайнй фундамент. Технология, достоинства и недостатки

Строительство здания начинается с возведения фундамента. Есть несколько типов фундаментов и разнообразных способов их исполнения: в виде плиты, ленточные и свайные. Два первых, очень затратные, и требуют немало времени для изготовления, что связано с процессом высыхания бетона. К тому же, монолитные конструкции очень хорошо «отслеживают» различные просадочные процессы грунта, что приводит к разрушению фундамента и как следствие, к деформации и разрушению самого здания.

Со свайными фундаментами то же не все так просто. Традиционные железобетонные и металлические сваи погружают при помощи дизель- и гидравлических молотов, вибропогружателей и сваевдавливающих установок. Все эти агрегаты развивают большие мощности и явно избыточны при строительстве легких построек на даче. Так как же изготовить фундамент с достаточно большой нагрузочной способностью и, в то же время легкий в погружении? Решением этой проблемы будет применение винтового свайного фундамента.

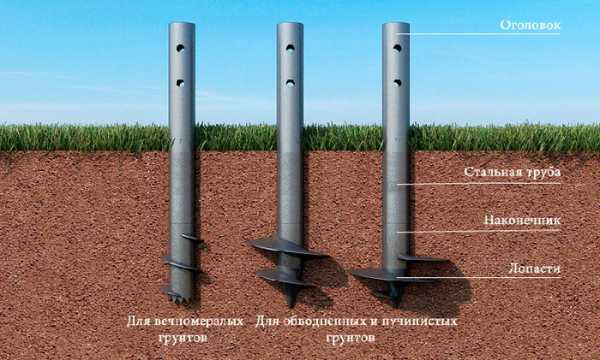

Винтовая свая описание всех элементов

«Светлые» и «темные» стороны винтовых свай и фундаментов на их основе

Как и любая технология, технология изготовления свайных винтовых фундаментов имеет как достоинства, так и недостатки.

Достоинства винтовых свай

1. У всех свайных фундаментов есть одно неоспоримое преимущество перед плитными и ленточными – «хорошее» поведение в сложных просадочных грунтах: песчаники, глины, болота. Если свайное поле верно рассчитано и смонтировано, то ни просадки, ни эрозия ему не страшны.
2. Не вызывают сомнения и экономические выгоды. Как показывает практика, такой тип фундамента будет дешевле ленточного в три раза, а плитного – в пять. Такие цифры – весомый аргумент при выборе.
3. При сравнении скорости монтажа, неоспоримое преимущество у винтовых свайных фундаментов. Даже при ручном производстве работ скорость монтажа винтовых свай в четыре-пять раз выше, чем при возведении ленточных и плитных фундаментов.
4. Результатом вышеизложенного является ускорение общего хода работ, так как монтаж ограждающих конструкций можно начинать сразу после монтажа свай. А не делать технологический перерыв на время высыхания бетона. Монтаж свайно-винтового фундамента, возможен в любое время года.
5. Для производства работ по монтажу винтовых свай нет ограничений ни по сезону, ни по климатической зоне. На бетонные работы зимой накладываются определенные температурные ограничения, вызванные спецификой технологии заливки бетона.
6. Несомненным преимуществом использования винтовых свай является возможность выполнять операцию по заглублению свай не только механизированным способом, но и вручную. Это особенно важно при дачном строительстве, так как, иногда работы приходиться проводить вдали от хороших дорог, а то и в условиях из полного отсутствия. А бетонные работы – дело утомительное и не каждому «по плечу».
7. Возведение бетонного фундамента на склоне выльется владельцу дома «в копеечку». Применение фундамента из винтовых свай позволяет достигнуть эффекта сопряжения поверхностей только лишь путем изменения глубины погружения свай в процессе ввинчивания.
8. При хорошо продуманной и тщательно исполненной антикоррозионной защите, реальный срок эксплуатации винтового свайного фундамента колеблется от 40 до 70 лет, что вполне достаточно для зданий и сооружений на дачном участке.

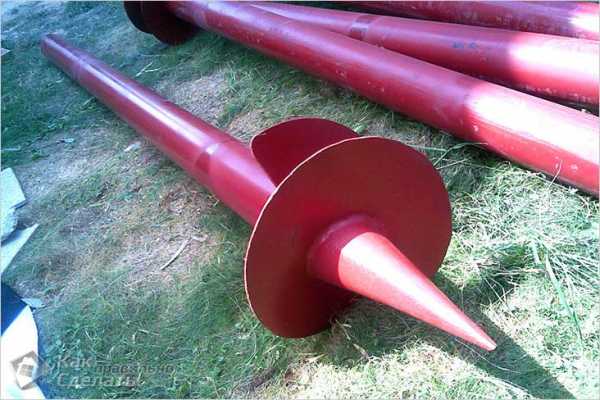

Наконечник винтовой сваи

 Недостатки

1. Так как сваи изготавливаются из стали, то они несут в себе один из главных недостатков, присущих стальным изделиям – подверженность коррозии. Основным решением для защиты надземной части свай является применение антикоррозионного покрытия. Подземная часть – наиболее уязвима для коррозии. Существуют способы борьбы с коррозией подземной части:
   • нанесение антикоррозионных покрытий;
   • использование толстостенных труб и лопастей;
   • бетонирование или цементирование внутреннего пространства трубы сваи;
   • применение легированных сталей.
   Однако, несмотря на все старания, срок службы таких свай ограничен 40–70 годами, как было указано выше.
2. В отличие от монолитных фундаментов неглубокого заложения, свайные фундаменты требуют достаточно хорошего изучения геологических условий площадки строительства. Они очень «не любят» скальные осадочные породы, каменистые грунты. При ручном способе ввинчивания свай в такие грунты происходит отклонение сваи от вертикального положения, возможны повреждения как труб свай, так и лопастей.
3. В связи с относительно низкой несущей способностью свай, расчет фундамента представляет определенные сложности.

 Все начинается с расчета винтовых свай

Расчет фундамента из винтовых свай, является главным предварительным этапом строительства. От тщательности его проведения и результатов зависит как конструкция самого фундамента, так и устойчивость, и прочность будущего сооружения.
 У сваи, как опорного элемента, выделяют две основных характеристики:

• Несущая способность – определяет максимальную нагрузку на сваю до потери устойчивости подстилающего грунта или механического разрушения тела сваи;
• Длина – определяется глубиной залегания плотных опорных грунтов или создания необходимой несущей способности на слабых грунтах.

 Для расчета количества свай предварительно необходимо определить следующие параметры:

1. Нагрузка на фундамент от веса строения, в который входит:
   • вес всех ограждающих и опорных конструкций здания (как наружных, так и внутренних), мебели, интерьерных и архитектурных деталей, коммуникаций, кровли и т. п.;
   • нагрузки от наличия в доме людей (пункт 8.3 Свода Правил «Нагрузки и воздействия»).
   Нагрузки от воздействия ветра и снега, которые определяются согласно Своду Правил «Нагрузки и воздействия» (пункт 10 и пункт 11.1).
   Значение общей расчетной нагрузки, получают умножением суммы нагрузок на коэффициент 1,1–1,2.
2. Несущая способность подстилающих грунтов.
   Основанием для расчета могут служить данные исследований инженерно-геологических условий. Расчет проводится согласно Своду Правил «Свайные фундаменты» (пункт 7.2.10).
   В случае если геологическая информация отсутствует, что бывает в подавляющем количестве случаев, то для расчета можно использовать значения минимальной расчетной нагрузки на сваю. Эти данные можно найти в интернете или специальной справочной литературе.

    Рекомендация. При отсутствии опыта в подобных расчетах и в зависимости от назначения здания или сооружения, есть смысл рассмотреть вариант обращения к специалистам.

Винтовые сваи для загородного дома

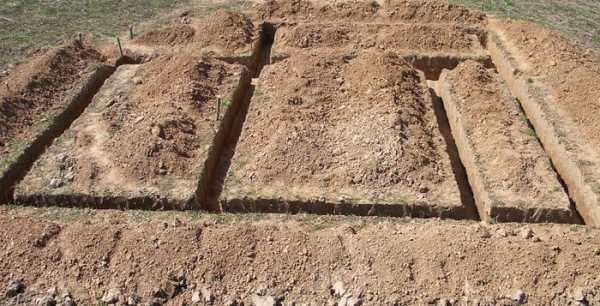

 Разметка участка строительства

 Фундаменты на винтовых сваях имеют много преимуществ. Однако для того чтобы они себя проявили, необходимо выполнение одного условия – монтаж фундамента должен проводиться грамотно, с четким исполнением всех этапов технологического процесса.

Для начала нужно обеспечить равномерное распределение нагрузки на сваи фундамента.

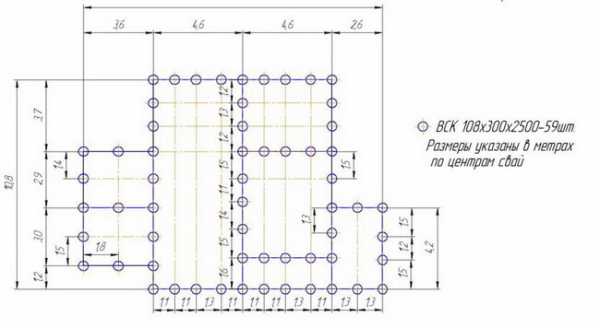

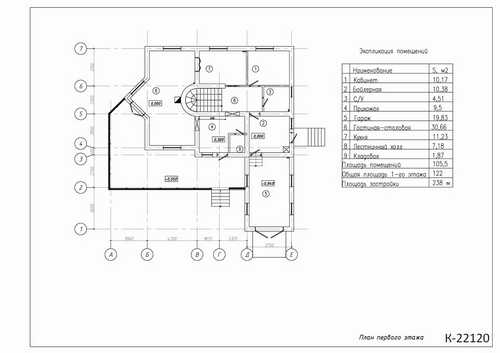

Есть простой способ определения мест установки свай, для обеспечения равномерности нагрузок. На плане здания определяются узловые точки. Для этого все здание на плане разбивается на смежные прямоугольники, ограниченные внутренними и внешними стенами помещений. Узловыми точками будут общие угловые точки смежных прямоугольников. В этих точках установка свай обязательна.

Расстояния между узловыми точками (в масштабе) должны быть не более 3 метров. Если это условие не выполняется, то необходимо предусмотреть размещение дополнительных опор (свай) с соблюдением вышеуказанного расстояния. Опоры должны быть расположены равномерно.

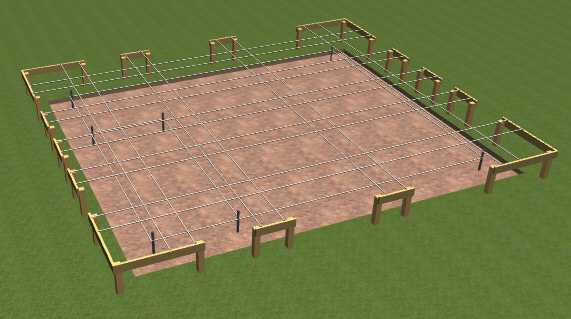

После этого разметка, с учетом масштаба, переносится в натуру на площадку строительства. Места установки свай отмечаются колышками.

 Рекомендация. Если, после завершения разметки на плане, количество необходимых свай окажется больше рассчитанного на предыдущем этапе, то правильным решением будет покупка дополнительных свай.

Разметка участка строительства дома

Выбор винтовых свай – не все сваи «одинаково полезны»

При покупке свай нужно проявить исключительное внимание к качеству приобретаемого товара.
Первое, с чего нужно начинать – потребовать сертификат качества у продавца. Если такового нет, то можно даже не начинать внешний осмотр. Если сертификат предоставлен, то – это, возможно, гарантирует качество антикоррозионного покрытия, удостоверяет материал и габариты сваи. Но есть еще кое-какие нюансы…

Необходимо тщательно изучить и измерить конструктивные элементы сваи. При этом свая должна обладать следующими характеристиками:

• Толщина лопастей должна быть не менее 53 мм вместе с покрытием;
• Толщина стенок трубы – не менее 42 мм вместе с покрытием;
• Лопасть сваи должна быть строго перпендикулярна оси ствола сваи;
• Сварные швы должны иметь форму «валика», а не зачищены «заподлицо».

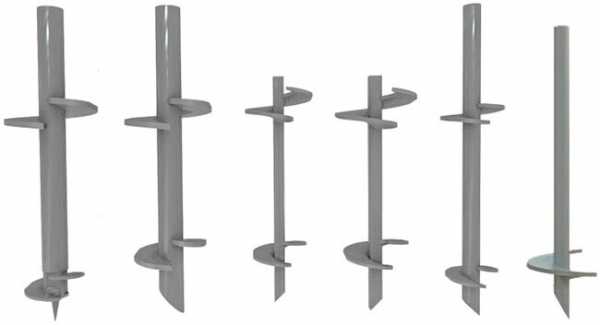

• Номенклатура винтовых свай обширна и охватывает интервал от 57 до 159 мм по диаметру и от 1650 до 9000 мм по длине. При этом вес одной сваи колеблется от 11 до 178 кг. Поэтому необходимо заранее продумать процесс доставки на место монтажа, особенно в условиях отсутствия нормальных подъездов.

Выбор и покупка винтовых свай

Ручной монтаж винтовых свай

1. Монтаж начинается с установки свай в угловые точки здания, согласно чертежу.
2. Процесс ввинчивания сваи. Свая устанавливается вертикально в необходимую точку. Далее, в специальные отверстия вставляется прут или дюймовая труба и два человека начинают вращать сваю. Третий член бригады в это время удерживает сваю в горизонтальном положении. Через 2-3 оборота, отвесом или гидроуровнем проверяется вертикальность сваи. Свая завинчивается на проектную глубину, но не менее глубины, на которую промерзает грунт.


    Рекомендация. Для уменьшения, прикладываемого работниками усилия при вращении сваи, размах рычагов вращения должен быть не меньше длины сваи.

3. После окончания установки всех свай, любым из доступных способов необходимо измерить горизонтальный уровень всех опор и выровнять их, подрезав надземную часть.
4. Перед установкой оголовков, внутренний объем труб свай рекомендуется залить бетонным раствором, для защиты внутренней поверхности труб от коррозии и придания дополнительной прочности сваям.

 Внимание! Практика показывает, что наиболее распространенными ошибками при установке свай являются:

1. Потеря вертикальности при завинчивании сваи.
2. Вывинчивание сваи для регулировки ее высоты, что приводит к проседанию сваи.
3. Закапывание сваи.
4. Свая не бетонируется. Это разрешается только при толщине сваи не менее 6 см.

Ручной монтаж винтовых свай

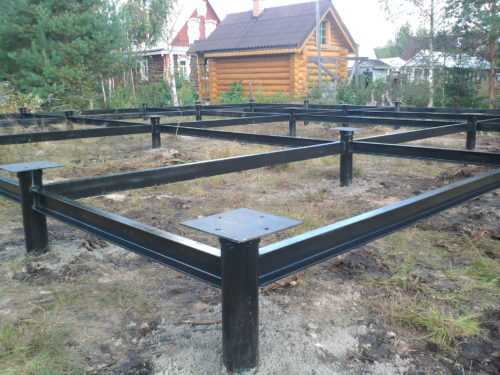

 Монтаж оголовков и ростверк

Установка оголовков начинается как только раствор отвердеет. Оголовок крепится к свае при помощи сварки. Конструкция оголовка должна позволять крепить на себе элементы ростверка. Как правило, оголовок представляет собой плоскую стальную пластину, приваренную к обрезку трубы с диаметром чуть большим диаметра трубы сваи. Оголовок надевается на сваю и заваривается по окружности. Сварной шов обязательно покрывается антикоррозионным составом.

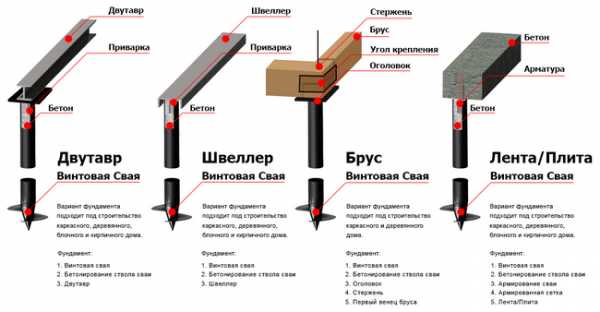

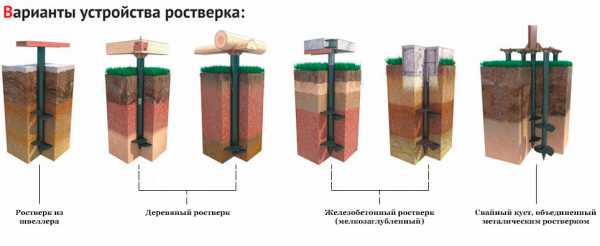

Ростверк представляет собой совокупность связующих элементов, которые обеспечивают горизонтальную и вертикальную устойчивость фундамента и линейное распределение нагрузки от конструкций здания. Для построения ростверка используются металлические швеллеры или уголки, деревянный брус, железобетонные конструкции.

Стальные элементы ростверка крепятся к оголовку с помощью сварки или болтовых соединений. Деревянные – шурупами или кронштейнами. Железобетонные ростверки представляют собой монолитные конструкции, в которых, в виде закладных деталей, используются оголовки свай.

Монтаж оголовков и ростверк

 Заключение

 Из всего вышесказанного можно сделать вывод, что при использовании в конструкции фундамента винтовых свай:

1. Сокращается время монтажа фундамента.
2. Упрощается технология процесса.
3. Появляется возможность производить работы бригадой численностью в три человека.
4. Зачастую отпадает необходимость в привлечении строительной техники.
5. И как результат – расходы на строительство имеют тенденцию к значительному сокращению.

Видео: Свайный фундамент для дома

Свайный фундамент

Нюансы строительства свайно-ростверкового фундамента. Рекомендации специалистов

Остались вопросы? Хотите сделать заказ?

rusglobal.pro

Свайный фундамент: классификация и технология установки

Свайные фундаменты и сваи использовались давно. Они помогали защитить имущество от затопления. Тогда они выглядели как бревна, забитые в землю. Работа занимала много времени, но благодаря свайному фундаменту, удавалось поднять здание, спасая от наводнения.

Определение

Свайный фундамент — это конструкция, передающая грунту нагрузку от здания. Сейчас свайное поле используют для построек на земле, которая двигается или сжимается. У подобных конструкций много преимуществ и главным из них является надежность.

Технология строительства свайного фундамента легче, чем  столбчатого, поскольку не нужно рыть ямы. Самая распространенная технология возведения свайного фундамента – бурение. При помощи бура делают скважины. Сваи опускают в почву машинами или руками.

Видео

Наглядный видео пример установки свай.

Конструкция

Разновидности свайного фундамента зависят от:

1. Видов свай.
2. Материала и метода их изготовления.
3. Расположения под домом.
4. Глубины погружения.
5. Конструкции ростверка.

Свая выглядит как длинный стержень. Ее можно сразу установить в землю или изготовить прямо в процессе установки. Она является острой с нижней стороны. Можно надеть наконечник из стали, чтобы защитить от повреждений. На верх одевают кольцо из стали, чтобы защитить от ударов в процессе работы. При изготовлении свай на месте, сначала нужно пробурить скважины, а потом залить их бетоном.

Виды свайных фундаментов, в зависимости от методов погружения:

1. Забивные. Погружают, используя механизмы для вдавливания.
2. Буровые железобетонные. Устанавливают в скважинах.
3. Набивные бетонные и железобетонные конструкции. Для их создания делаются скважины, устанавливается опору и заливается бетоном.
4. Винтовые сваи под фундамент. Закручивают в почву.

В зависимости от несущих нагрузок, существуют две классификации свай:

1. Висячие. Они позволяют передать нагрузку благодаря трению о почву.
2. Стойки. Нужны, при слабой верхней части почвы. С их помощью нагрузка передается на нижние, более твердые слои земли.

По принципу расположения они бывают:

1. Одиночные. Когда опора стоит отдельно.
2. Объединенные в свайную ленту. Строятся по периметру свайных стен. Нужны для распределения нагрузки по всей конструкции.
3. Объединенные в свайный куст. Размещают под колонами, служащими основой дома.

Материалы, из которых их делают:

1. Деревянные.
2. Металлические.
3. Бетонные.
4. Железобетонные.
5. Комбинированные.

Комбинация разных материалов – лучшее решение, поскольку у  каждого материала своя степень коррозии.

Особенности

При выборе вариантов конструкций, существуют некоторые особенности. Они помогут выбрать подходящий вариант для дома. Особенности свайного фундамента предусматривают следующее:

1. Скорость возведения.
2. Для какого рельефа подходит данная конструкция.
3. Финансовые затраты.
4. Сколько людей потребуется.
5. Материал, из которого можно сделать сваи.
6. Насколько сваи будут устойчивы к коррозии.

Технология установки

Свайный фундамент для дома, более технологичный, чем столбчатый. Для столбчатых, необходимо рыть ямы. Для свайных фундаментов, необходимо сделать скважины, установить опору и укрепить цементом. Это легче, потому что, все земляные работы делает бур. Именно потому данная технология устройства самая распространенная.

Разметка

Разметка свайного фундамента – это прежде всего, необходимость обозначить места ввинчивания свай. Чтобы понять, как сделать свайный фундамент, нужно:

1. Перенести базовые линии конструкции.
2. Перенести точки, где будут установлены сваи.
3. Вычислить расстояния между сваями.
4. Рассчитать высоту свай, на которую мы будем ориентироваться.

Разметка важна, чтобы не допускать ошибок при установке конструкции.

Бурение

 Количество свай, при расчете свайного фундамента, зависит от веса дома, а также от его эксплуатационных нагрузок.

Если правильно отрегулировать  штангу бура, глубина скважины может быть до 10 метров. Диаметр ручного бура не бывает больше чем 30 сантиметров.

Благодаря лопастям, вам не придется прикладывать усилия при бурении. Существуют буры, которые позволяют сделать нижнюю часть скважины широкой. Благодаря этому можно экономить материалы, и уменьшить размер конструкции. Для бурения скважин диаметром более 50 см , предпочтителен электрический или бензиновый бур.

Устройство

Теперь, можно начинать устройство свайного фундамента. Нужно, чтобы сваи были на 30 сантиметров длиннее ямы. Устройство свайных фундаментов состоит из нескольких этапов:

1. Наложение рубероида.
2. Затягивание вершины проволокой. Это будет опалубкой.
3. Теперь можно опустить сваю в почву.

В яме может быть вода. Это не проблема, но только если ее уровень не превышает четвертины глубины скважины.

 Труба обязательна для установки фундамента. При ее отсутствии, он будет менее прочным. При затвердевании бетона, следите за количеством “цементного молочка”.

Если почва начнет его впитывать, прочность конструкции снизится. После бурения скважин, нужно  сделать арматурный каркас. Он нужен, чтобы сделать столбы прочными.

Вам понадобятся три арматурные пруты диаметром 6 мм. Их нужно скрепить. Стержни, соединяющие ростверк и столбы, нужно сделать выше залитых изделий. Чтобы не ошибиться при расчетах, от высоты ростверка отнимают 2 см. Когда каркас был установлен, его заливают бетоном.

Ростверк

Ростверк – фундамент конструкции, необходимый для распределения нагрузки по сваям. Существует три вида ростверков:

1. Сборные.
2. Монолитные.
3. Сборно — монолитные.

Еще они делятся на низкие и высокие. Первые устанавливаются прямо в грунте. Вторые же только на сваи. Есть некоторые параметры ростверка, которые рекомендуются для легких домов:

1. Их длина должна быть больше 30 сантиметров.
2. Ширина зависит от цокольного этажа. Если его нет, то от стен дома, но не меньше 40 сантиметров.

Нельзя разрезать или пересекать ростверк трубами. Отклонение от центра свай, не должно превышать 5 сантиметров.

 В процессе постройки, самое важное – закрепление ростверка на оголовках свай. Во время работ по бетонированию, вертикально устанавливается первый стержень.

Второй на оголовки. Его длина такая же, как и ширина свай с пластинками.  Их высота позволяет захватить сваи и монтированные элементы ростверка.

Стыки нужно покрыть цементом. А коротыши стержней — привариваются к петлям ростверка.

В процессе замены балки на железобетонную, перемычки закрепляются сваркой или связываются проволокой. После окончания работы и установки фундамента, стыки замазываются цементом. Перед тем, как начать строить здание, проверяются отметки плоскости ростверка. Их можно выровнять при помощи цемента с использованием нивелира. Теперь нужно окончательно измерять все стороны и диагонали ростверка.

 Это один из самых востребованных видов на современном рынке. Свая похожа на металлическую трубу с острым концом и к ней приделана винтообразная лопасть.

По форме она очень похожа на саморез. Если почва будет замерзать, это никак не повлияет на винтовые сваи.

Практика доказала, что подобные конструкции надежные и для больших кирпичных домов, ведь существует огромное количество зданий, которые уже не один десяток лет стоят на винтовых сваях. Срок службы винтовых свай – несколько десятков лет.

Преимущества и недостатки

Плюсы

1. Монтаж свайного фундамента не займет много времени.
2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

Минусы

1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
5. Необходимо установить систему водоотведения. Это дорого.
6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Свайный фундамент своими руками — фундамент на сваях

Если вы начали рыть котлован под фундамент будущего дома и по мере заглубления обнаружили, что грунт не подходит для ленточного фундамента, то вам придется менять тактику. Почему? Потому что низкая плотность земли или наличие грунтовых вод не дадут возможности обыкновенному фундаменту сохранять свою прочность и целостность построенного на нем дома. В таком случае оптимальным решением будет изготовление свайного фундамента, который позволит добиться требуемого результата. Существует несколько вариантов решений этой проблемы. В этой статье мы рассмотрим, как можно сделать свайный фундамент своими руками.

Устройство свайного фундамента

Фундамент изнутри

Технология забивания свай в местах частых затоплений особенно актуальна, и нашла широкое применение в строительстве домов. Раньше в качестве свай использовали бревна, которые вручную забивались в грунт. Это позволяло построить дом, поднятый над поверхностью земли до двух метров, что защищало строение во время очередного затопления. Хотя этот метод кропотливый, он эффективный, поэтому и в наше время такая технология нашла применение. Особенно она актуальна, когда будущая постройка сооружается на относительно слабом грунте.

Свайный фундамент

Свайный фундамент имеет ряд преимуществ, которые позволяют ему быть наиболее востребованным среди строителей. Использование свай позволяет обойтись без траншей, опалубки, в таком случае не придется засыпать пазухи. Более того, сваи вбиваются в землю специальной техникой, что существенно облегчает труд.

Для буронабивной сваи можно прорубить скважину при помощи ручного бура. Такая технология, которая заключается в изготовлении свайного фундамента без использования техники, позволит обустроить основание своими руками.

Преимущества

Схема фундамента

 Зачастую при строительстве дома обнаруживается, что верхний слой грунта достаточно слабый. К таким видам почвы можно отнести:

• насыщенную перегноем,
• торф,
• лёссовидную,
• с грунтовыми водами, близкими к поверхности.

Если почва на вашем участке подходит под одно из этих описаний, а построить дом необходимо, то в этом случае идеальным решением проблемы будет устройство свайного фундамента. Также, благодаря использованию этой технологии, значительно снижается объем земельных работ.

Для сваи длиной в три метра и диаметром 300 мм необходимо вырыть 0,2 м³ земли. Если же используется ленточный фундамент, то объем земельных работ увеличиваться в несколько раз.

Еще можно добавить и тот факт, что большие горы земли, оставшиеся от рытья траншей для ленточного фундамента, необходимо будет вывезти, что приведет к дополнительным расходам.

Основные характеристики и виды

Устройство свайного фундамента может отличаться в зависимости от выбора свай, а также способа их производства. Такой фундамент может иметь отличия по глубине погружения свай, их размещению и видам разверток. Что же представляют собой сваи? Они напоминают длинный стержень, который погружается прямо в грунт. Главным образом, осуществляется погружение готовой сваи. Чтобы защитить ее от раскалывания при ударах по ней, на верхний конец монтируется стальное кольцо. Также существует технология изготовления свай в самой скважине. Для этого пробуривается скважина, которая затем армируется и бетонируется.

Рассмотрим более детально, в чем заключаются различия свай.

И так, процесс погружения свай имеет отличия. Например, винтовые сваи, напоминающие сверло, погружаются методом закручивания.

Винтовые сваи

Также существуют набивные бетонные или железобетонные сваи. Их производство осуществляется в самой почве в предварительно подготовленной скважине. По окончании подготовительных работ выполняется армирование из металлического каркаса и бетонирование. Существует вариант буровых железобетонных свай, которые погружаются уже в готовую скважину. Ну и забивные сваи, которые помещают в почву при помощи специального оборудования, например, вибропогружателя.

Сваи различаются по методу воздействия на два вида, а именно стойки и висячие. Что касается последнего варианта, то нагрузка осуществляется посредством трения земли об стенки сваи. Ну, а стойки всю образовавшуюся нагрузку передают на плотную почву, которая располагается под слоем слабого грунта. Преимущество данного вида заключается в том, что он не имеет осадки. Способ расположения свай также может быть выполнен разным методам:

• Одиночные. Они служат в качестве отдельно стоящей опоры.
• Объединенные в свайные ленты. Их распределение выполняется равномерно по всему периметру фундамента, соответственно и нагрузка будет равномерной.
• Объединенные в свайные кусты. В данном случае сваи размещаются под колонной несущей основы дома.

Сваи можно изготавливать из дерева, стали и железобетона. Особенность железобетонных свай заключается в изготовлении их на месте с использованием бетона марки М200. Срок эксплуатации такого изделия может превысить 100 лет. Что касается стальных свай, то они имеют ряд недостатков. Например, для работы с ними необходимо использовать специальную технику, а металл нужно тщательно обработать антикоррозийной жидкостью. Этот метод самый дорогостоящий.

В качестве деревянных свай используется порода хвойных деревьев, диаметром до 340 мм, а длиной 8500 мм. Столбы тщательно очищаются. Хотя этот метод считается одним из дешевых и простых, его используют крайне редко.

Непосредственно в грунте сваи могут располагаться исключительно вертикально. Однако в некоторых случаях их вбивают и под наклоном. Обычно это делается в почве с горизонтальной силой. Например, на территории, которая регулярно подвергается большому количеству осадков и таяния снега, что в свою очередь, вызывает движение почвы. Для загородного строительства чаще всего используются железобетонные сваи, набивные и винтовые.

Технология строительства

Армирование свайного фундамента

Для изготовления фундамента необходимо бурить скважину требуемого диаметра. После в готовой скважине размещается арматура и всё заливается бетоном. Такой свайный фундамент можно сделать своими руками. Теперь рассмотрим последовательность работ.

Бурение скважины

Как определить количество свай для каждого строения? В большей степени это будет зависеть от общей массы дома, а также возможных эксплуатационных нагрузок. Сюда включаются нагрузки пола, перегородок, кровли и др. При подсчете важно учесть диаметр ручного бура. В специализированном магазине можно приобрести бур диаметром в 300 мм. Чтобы пробурить скважину глубиной в пять метров и глубже, длину штанги можно регулировать самостоятельно. Важный момент в бурении заключается в том, что лопасти бура размещаются так, чтобы этот процесс проходил более легко. Можно купить бур, который позволит расширить дно скважины, благодаря чему на дне образовывается пята для сваи. Данная технология позволяет значительно уменьшить количество свай, соответственно идет большая экономия по приготовлению бетонной смеси. В том случае если есть потребность пробурить скважину в 600 мм, то лучше всего использовать электрические и моторизированные буры, например, электрический ям-бур.

Бетонирование и армирование свай

Бетонные сваи

После окончания бурения скважины, необходимо изготовить специальные трубы из рубероида, сделанные по диаметру скважины. Их длина должна быть больше глубины самой ямы на 30 см. Верхнюю выступающую часть следует стянуть проволокой, потому что она будет являться опалубкой. После эту трубу аккуратно вставляете в скважину.

В некоторых случаях на дне может появиться грунтовая вода. Когда ее немного, то в этом нет нечего страшного, если же она заполнила яму на четверть, то лучше всего ее немного откачать.

Зачем же необходима так называемая «труба»? На самом деле ее использование позволит предотвратить негативные последствия. В тот момент, когда бетон схватывается, ключевое значение будет иметь достаточное наличие «молочка» в бетонной смеси. Если не использовать трубы из рубероида, то это «цементное молочко» впитается в почву, и изготавливаемая конструкция не будет иметь необходимой прочности.

Чтобы дополнительно усилить конструкцию можно изготовить арматурный каркас. Для этого достаточно будет взять три прута арматуры Ø 6 мм, и скрепить их между собой поперечными прутьями, на расстоянии 50 — 60 см друг от друга. Для соединения столбов и ростверка вертикальные стержни должны выходить выше заливаемого изделия. Как только каркас поместили в скважину, можно бетонировать. Залив 50 см, желательно уплотнить бетон вибратором, так как это поможет предотвратить появление пустот в свайном фундаменте.

Устройство ростверка

Что же представляет собой ростверк? Это специальная конструкция, обеспечивающая равномерное распределение нагрузки на грунт передаваемой от свай. Также она объединяет между собой несколько свай в одну целую конструкцию. Ростверки могут быть нескольких видов, например, сборно-монолитными, монолитными, сборными, низкими и высокими.

Если использовать низкий ростверк, то он помещается на дно в грунт, соответственно вертикальная часть нагрузки полностью передается почве, а используя верхний ростверк, всю нагрузку примут на себя сваи. Если будущий дом будет относительно легкий, то важно придерживаться следующих параметров: высота сваи не менее 30 см, а в случае, если они размещаются однорядно, то по всей ширине цоколя. При отсутствии цоколя, высота должна быть не менее 40 см. Ни в коем случае нельзя осуществлять пересечение и разрезание ростверка для проведения разного рода трубопроводов. Более того, общее отклонение от центра сваи после бетонирования должно составлять не более пяти сантиметров.

Если осуществляется монтаж сборных элементов своими руками, то крайне важно тщательно осуществить закрепление на оголовке сваи, уложив на нем горизонтальный арматурный стержень. Его высота должна быть достаточной, чтобы можно было соединить его с ростверком при монтаже. После этого, в обязательном порядке, монтажный стык бетонируется, а вертикальный стержень приваривается к петле ростверка. После полной установки ростверка, каждый стык и шов рекомендуется заполнить мелкозернистым бетоном. Перед тем как начнется строительство самого дома, а именно возведение стен, необходимо убедиться в плоскости ростверка, и при необходимости выровнять его цементным раствором.

Ограничения в использовании

Неправильно выбранный фундамент

Итак, как видно эта технология обладает большим количеством преимуществ. Однако в некоторых случаях использование свайного фундамента не рекомендуется. Вот две основные причины:

1. Если имеющаяся почва имеет горизонтальное движение, а именно имеет характеристику как набухающий грунт или же грунт просадочный, то тогда использование свайного фундамента ограничено. Чтобы это определить, можно воспользоваться услугами лаборатории. После исследования характерности земли делаются соответствующие выводы.
2. В процессе обустройства свайного фундамента появляются определенные сложности при строительстве цоколя. Расходы увеличиваются за счет полного заполнения пространства между сваями, подобно тому, как и при столбчатом фундаменте.

Итак, теперь вы больше понимаете, как делать свайный фундамент своими руками. Несмотря на то, что этот процесс достаточно трудоемкий, сделать свайный фундамент своими руками вполне реально. Более того, обращайте особое внимание на характер почвы, ведь имея большое количество преимуществ, устройство такого фундамента при некоторых условиях сделать невозможно. При принятии окончательного решения, в вопросе выбора фундамента, учитывайте все его плюсы и минусы.

Если вы уже обладаете опытом строительства свайного фундамента своими руками, то будем рады, если вы поделитесь своим опытом. Оставляйте свои комментарии, которые будут объективными. Скорее всего, ваши знания будут полезны многим!

Видео

В этом ролике показано как делать столбчатый железобетонный фундамент.

В этом ролике показано как завинчиваются винтовые сваи и дальнейшее обустройство такого фундамента.

kakpravilnosdelat.ru
