Устройство мелкозаглубленного ленточного фундамента: технология и заливка

Сегодня, когда популярность строительства индивидуальных жилых домов невероятно возросла, стало наиболее актуальным и устройство мелкозаглубленного ленточного фундамента. На самом деле при возведении малоэтажных построек из легкого материала: дерева, бруса, каркасно-щитовых панелей, нецелесообразно применять монолитный фундамент, который необходимо располагать ниже уровня промерзания грунта.

Технология устройства

Разумеется, каждый владелец дома хочет иметь не только дом, который простоит много лет, но и желает экономно расходовать средства при возведении такой постройки. Для легких, одноэтажных зданий вполне допустимо устраивать основание, которое располагается выше уровня промерзания почвы. При достаточно качественном утеплении, такой фундамент вполне обеспечит тепло и требуемую прочность.

Ленточное основание данного типа, несмотря на то, что оно может находиться в толще прорезаемого грунта, должно быть выше уровня грунтовых вод, как минимум на 50 см.

К преимуществам оснований этого типа можно отнести следующие:

Экономия расходуемых финансовых средств. По сравнению с монолитной железобетонной конструкцией, данная, будет стоить раза в три дешевле.
При устройстве основания мелкого заложения сокращаются и объемы земляных, подготовительных работ, что в свою очередь сокращает общие сроки строительства.
При таком основании в цокольном этаже можно устроить подвальное помещение в отличие от столбчато-ростверкового основания.

Но все же не стоит его применять на грунтах, которые обладают повышенным вспучиванием. В любом случае, прежде чем приступать к непосредственным действиям по возведению фундамента мелкого заложения необходимо знать некоторые нюансы.

при строительстве основания необходимо предусмотреть водостоки, которые помогут предотвратить излишнее скапливание воды у него.

если вы планируете замешивать бетонный раствор самостоятельно, то обязательно следует позаботиться о том, чтобы все слои фундамента были залиты сразу же. Не стоит заливать фундамент слоями в несколько дней, поскольку из-за этого между слоями образуется стыковочный шов, приводящий к потере прочности.
для предотвращения потери влаги из раствора следует позаботиться о том, чтобы верх основания был закрыт пленкой, а под фундаментом была обязательно устроена подушка из песка или гравия.

Строительные работы

Технология мелкозаглубленного ленточного фундамента, которая применяется в строительстве, начинается с предварительной разметки траншеи. Обычно используют для оснований мелкого заложения глубины траншеи 70 см, а ширину 80 см. Когда она выкопана, на дно засыпают слой песка. Здесь желательно использовать материал крупных фракций. Толщина песчаного слоя составляет около 20 см. После засыпки материал необходимо смочить водой и тщательно утрамбовать.

Так называемый «подушечный» слой устраивают под неглубоким монолитным фундаментом для того, чтобы частично заменить им пучинистый грунт. Песок практически не подвергается пучению и даже если он будет перенасыщен влагой, то во время замерзания не вызовет критических деформаций самого фундамента.

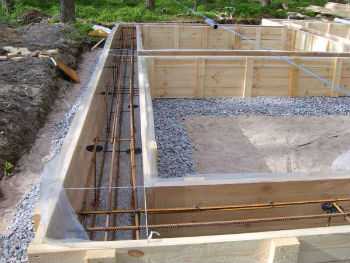

После того, как в подготовленную траншею насыпан и утрамбован песок, изготавливают опалубку. Для этого подойдут обычные не толстые доски. Из них сколачивают небольшие щиты, которые опускаются в траншею. Но здесь есть небольшой нюанс: устанавливать опалубочные щиты необходимо строго по уровню, как в вертикальной, так и в горизонтальной плоскости.

Для того чтобы сухие доски опалубочных щитов не вытягивали воду из бетонного раствора их нужно выстелить изнутри рубероидом или тщательно смочить водой.

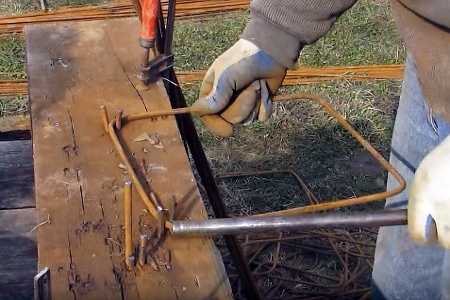

Арматурный каркас

Для того чтобы основание под постройку выдержало большую нагрузку, было прочной и монолитной конструкцией. Обязательно следует закладывать внутрь основания металлический скелет, сваренный из прутков арматуры.

Для этого подойдет пруток, имеющий диаметр 16 мм. Их сваривают между собой в виде решетки или связывают вязальной проволокой. Если выбирать какой вариант лучше то сварка предпочтительнее, поскольку все должно быть зафиксировано жестко.

Металлический каркас собирают около траншеи, а потом опускают в нее, проверяя ровность при помощи строительного уровня.

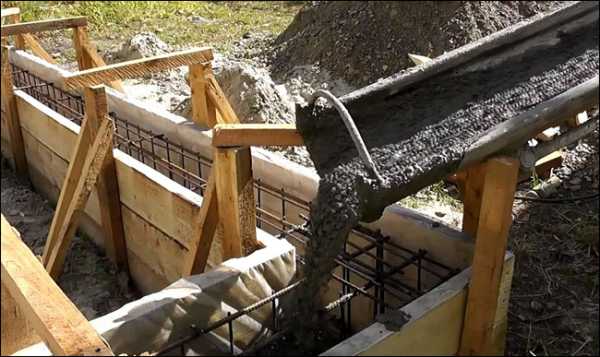

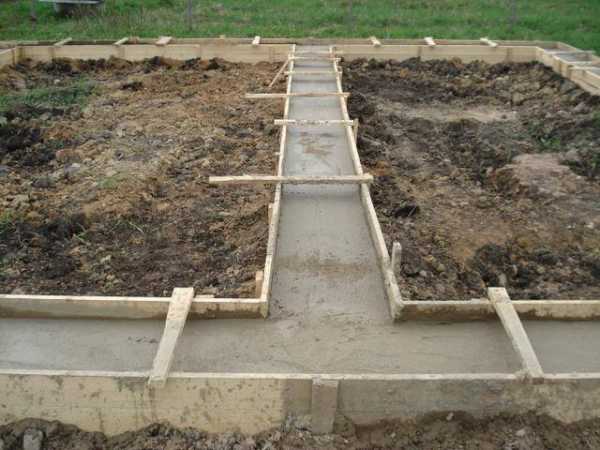

Заливка бетонного раствора

Устройство мелкозаглубленного ленточного фундамента обязывает заливать бетонный раствор таким образом, чтобы в нем образовывалось как можно воздушных пустот.

Именно поэтому раствор в идеале лучше заливать в несколько слоев. Толщина каждого слоя примерно 20 мм. После заливки бетон тщательно штыкуют, удаляя лишний воздух. Специалисты рекомендуют защитить фундамент и снаружи, осуществляя устройство специальных отмостков.

Фундамент мелкого заложения на пучинистых грунтах

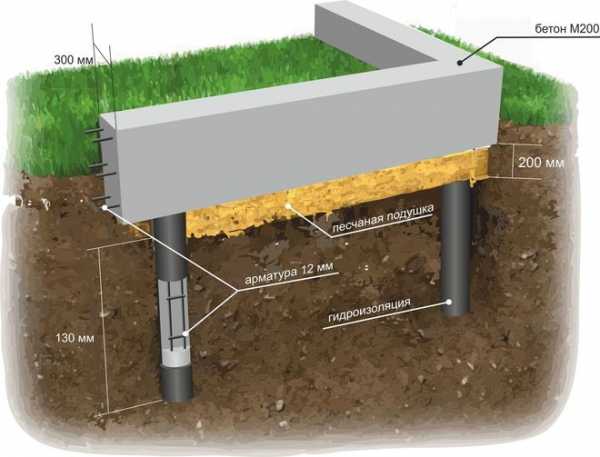

Для того чтобы фундамент мелкого заложения на очень пучинистых почвах (глинистые, суглинистые грунты) следует позаботиться о дренажной системе основания. Для этого бурят скважины в количестве двух штук. Расстояние между ними выдерживают не менее 2, но и не больше 3 метров. Глубина скважины в максимальном размере не ограничена, а вот минимум должен соответствовать значению величины, на которую промерзает почва.

В пробуренную скважину на дно насыпают щебень, затем помещают трубу, которую изнутри также засыпают щебнем. Вокруг трубы выставляется опалубка, а в проемы засыпается слой песка, тщательно трамбуется, далее заливается бетонный раствор. В бетонную смесь обязательно опускается арматура.

Дренаж и гидроизоляция

Применение мелкозаглубленного ленточного фундамента должно быть совместимо с дренажной системой высокого уровня, ввиду неглубокого расположения основания.

По наружной стороне подготовленного основания выкапывают траншею. Ее глубина должна доходить до слоя щебенки или песка самого основания. На дно новой траншеи также насыпается и тщательно трамбуется щебень. Следующим шагом является устройство отмостков, ширина которых варьируется от 50 до 100 см. Часто используют трубу, но можно применять и специальный материал, неподверженный гниению, например, акрил или стекловолоконную ткань.

Задача дренажной системы любого основания отводить от него излишек воды, образующейся при таянии снега и вовремя дождей. Сухой щебень обеспечит сухость самого грунта, находящегося под ним, что поможет избежать его пучения во время мороза.

Повысить долговечность основания может не только хороший дренаж, но и гидроизоляция. Она не только повышает устойчивость основания от атмосферных осадков. Часто фундамент мелкого заложения в сильные морозы промерзает насквозь. Гидроизоляция и слой пенополистирола поможет существенно снизить потери тепла из жилого помещения.

Меньшим по затратам и достаточно эффективным способом является обмазочная гидроизоляция. Правда есть один недостаток: поверхность основания должна полностью сухой. В противном случае слой гидроизоляции, в качестве которой используют битумную мастику, прослужит недолго.

Кроме того, слой защиты необходимо покрывать плотной пленкой или геотекстителем. Это вызвано тем, что при разности температур пучинистый грунт может увеличиваться в размерах, поднимая основание. Поэтому, чтобы избежать механических повреждений такой изоляции, нужна защита.

Ошибки, которых следует избегать

Строительство мелкозаглубленного ленточного фундамента сегодня стало очень популярным среди частных застройщиков. Зачастую владельцы будущих домов в целях экономии стараются заложить основание под постройку самостоятельно. В процессе работ следует избегать наиболее распространенных ошибок.

Подушка под фундамент в идеале должна выполняться из речного песка. Отсыпать ее следует слоями не более 20 см, тщательно утрамбовывая каждый.

Нельзя оставлять основание мелкого заложения не погруженным в грунт на зимний период. Если вы чувствуете, что не успеете закончить строительные работы вовремя, то вокруг фундамента нужно обязательно соорудить слой защитной теплоизоляции временного характера. Для этого подойдут опилки, шлак, керамзит.
Нельзя начинать строительные работы по возведению основания, когда почва еще оттаяла не полностью. Все работы должны начинаться только тогда, когда грунтовые воды отойдут, а почва полностью оттает.
Специалисты рекомендуют применять дополнительную арматуру для придания большей прочности основанию для внутренних стен конструкции.

Зная технологию устройства фундамента, возвести его собственными силами несложно. Главное это не торопиться и избегать типичных ошибок.

nafundamente.ru

Мелкозаглубленный фундамент: глубина заложения, устройство, виды

Правильный выбор фундамента под строящееся здание – серьезное решение, поскольку после окончания строительства внести изменения практически невозможно. Распространенным типом основания при строительстве является мелкозаглубленный фундамент. Преимуществом такого решения является экономия средств и времени.

Содержание

Область использования и критерии выбора

Область применения зависит от возводимого здания. Фундаменты мелкого заложения не подойдут для возведения на них высоких каменных зданий.

Зато такой вариант является прекрасным решением для каркасных или деревянных конструкций. Критериями выбора типа фундамента и глубины его залегания являются:

Материал строящегося объекта.
Нагрузка строения на основание. К фундаменту для забора требования будут, естественно, понижены.
Должно также учитываться количество снега в этом регионе. Плоские крыши не дают скатываться снежному покрову вниз, что утяжеляет конструкцию.
Несущая способность типа грунта. Особой проблемой является строительство на пучинистых грунтах.
Наличие уклона или ровная поверхность.
Глубина промерзания почвы.
Уровень грунтовых вод.

Глубина заложения мелкозаглубленного фундамента – от 20 до 80 см. Для сравнения – заглубленные фундаменты могут укладывать на 2 метра.Большое значение при выборе глубины залегания имеет тип грунта. Строительство фундамента на глине следует начинать с проведения геологоразведочных работ.

Стоимость фундамента с глубоким залеганием может быть соизмеримым с ценой остального строительства. Прибегать к нему стоит только в крайних случаях. На устойчивых почвах имеет смысл применять мало заглубленные способы.
Виды фундаментов мелкого заложения:

ленточные;
столбчатые;
плитные.

Свайно-винтовой метод для мелкого заложения не применяется. При твердой почве имеет смысл делать столбчатый фундамент. На пучинистых грунтах – более предпочтительным будет ленточный вид, который также можно возводить независимо от почвы, если здание будет строиться из кирпича или бетона. Запас по надежности можно создать, увеличив площадь фундамента.

Фундаменты мелкого заложения на пучинистых грунтах зарывают на глубину промерзания почвы. Это решение объясняется законом физики о том, что вода при замерзании расширяется. Когда это происходит в толще земли, начнется выталкивание всего, что находится сверху.

Относится это и к фундаменту. Поэтому ленточные фундаменты закладывают не ниже глубины промерзания, где температура не бывает отрицательной. Уменьшить глубину промерзания можно при помощи утепления фундамента и земли вокруг него.

Устройство мелкозаглубленного фундамента

Устройство фундаментов мелкого заложения представляет собой жесткий каркас:

полый – при ленточном фундаменте;
цельный – в случае монолитной плиты;
вертикальные опоры, объединенные ростверком – при столбчатом варианте.

Наибольшую популярность приобрел мелкозаглубленный ленточный фундамент. Ленточный вариант можно устанавливать даже на пучинистых грунтах. Это замкнутая по периметру линия из бетона. Является оптимальным решением для наиболее распространенного варианта – срубов размерами от 4×6 до 6×6 м. Применение рекомендуется для почвы с повышенной влажностью.

Плитный способ является самым надежным, но цена его значительна. По существу плита – это готовый ровный пол. Преимуществом является то, что нагрузка от здания на землю распределяется равномерно. Конструкция не подвергается деформации. Именно этот вариант следует применять на болотистых почвах.

Столбчатый вариант является универсальным и недорогим способом. Способ применения ростверка, который связывает все столбы воедино, делает конструкцию цельной. Если участок расположен на склоне, то достаточно установить столбы разной величины, и проблема будет решена.

Укладка ленточного фундамента

Из всех вариантов мелкозаглубленный ленточный применяется наиболее часто. Этапы сооружения фундамента ленточного типа мелкого заземления (МЗЛФ):

Составить масштабный план на листе бумаги или с помощью компьютера.
Подготовить площадь для установки основания. Условия для ровной укладки — очищение поверхности от растительности и выравнивание ее.
Сделать разметку, перенеся с помощью бечевки и колышек размеры, указанные на плане, на поверхность земли. Размечать следует внешние и внутренние линии и углы. Их проверку можно сделать измерением диагоналей – разница между ними не должна превышать 20 мм. Контуров делается два – внешний и внутренний.

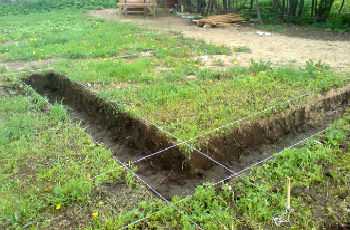

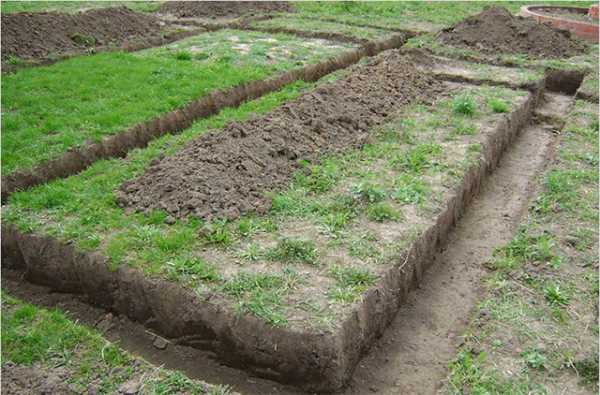

Вырыть котлован по размеченным линиям и сделать разравнивание его дна. Горизонтальность дна траншеи можно проверить с помощью уровня.
На дно траншеи уложить подсыпку, состоящую из слоев песка и щебня. Каждый слой утрамбовывают. Котлован наполняют до половины.
По бокам траншеи установить деревянную опалубку. Наиболее часто применяемый материал для опалубки – доски и листовая фанера. Надо следить, чтобы между деталями не было промежутков. Опалубка съемной конструкции снимается после застывания бетона.
Сделать поперечные распорки, чтобы положение стенок опалубки не изменилось под тяжестью бетона.
Внутренние стеновые поверхности опалубки проложить материалами для защиты от влаги – полиэтиленом или рубероидом.
Подпереть опалубку с внешней стороны опорами. Для придания устойчивости лучше их делать поперечными.
Армировать фундамент. Для этого применяются арматурные прутья, которые вбивают вертикально в дно траншеи. После этого к ним крепят горизонтальную арматуру, образуя железный каркас. Соединение их производят проволокой. Соединение арматурных прутьев производят не сваркой, которая может понизить пластичность, а вязкой предназначенным для этого крючком.
Приготовить бетонную смесь. Готовая смесь продается в магазине строительных товаров. Приобретать надо марки М200 или М400. Смесь можно приготовить самостоятельно из цемента высокого качества, песка с мелкой зернистостью и гравия. Воды в смесь при самостоятельном приготовлении добавляют столько, чтобы масса получилась средней консистенции.
Залить опалубку бетонной смесью. Весь объем должен быть залит в течение одного дня. Бетон следует разравнивать мастерком. Воздушные пузыри надо протыкать, чтобы это не привело к разрушению.
Простучать наружные стены опалубки молотком.
Накрыть верхний слой фундамента полиэтиленовой пленкой.

Недели через две опалубку можно убрать и отшлифовать верхнюю поверхность. Строительство следует начинать не раньше, чем через месяц после заливки бетоном. На время ожидания фундамент следует покрыть двумя слоями рубероида.

Особый интерес представляет фундамент из блоков ФБС. Преимуществами является простота монтажа и повышенная устойчивость. По специальной технологии можно произвести утепление мелкозаглубленного фундамента. Это повышает длительность использования постройки.

Укладка плитного фундамента

Фундаментная плита мелкого заложения укладывается следующим образом:

Сделать чертеж.
В один из углов в качестве вехи вбить стержень. Пользуясь рулеткой отложить расстояние согласно плану по направлению стены и вбить вторую веху. Стержни обвязать капроновым шнуром.
Найти первый прямой угол. От первого стержня отложить перпендикулярно получившейся линии вторую и поставить на этом месте стержень. Проверить перпендикулярность, измерив длину диагонали, вычисленной по теореме Пифагора.
Найти местоположение последнего стержня. Двигаясь от второй отметки, откладывают длину стороны. Снова проконтролировать перпендикулярность.
Начать земляные работы.
По краям вырытого котлована установить опалубку. Она должна состоять из щитов, суммарная толщина которых будет больше глубины котлована, поскольку плита должна возвышаться над земной поверхностью.
Зафиксировать опалубку снаружи подпорками.
На дно котлована уложить геотекстиль для фундамента. Потом сделать насыпку из песка и щебня. Каждый слой следует утрамбовывать и увлажнять.
Для теплоизоляции котлован утепляется пенополистиролом, а в качестве гидроизоляции используется рубероид.
Произвести армирование, которое создаст дополнительное укрепление.
Залить бетон в котлован.

После «отдыха» в одну-две недели можно приступать к возведению цоколя. Плиточный вариант подходит для строения сооружений на пучинистых грунтах.

Устройство столбчатого фундамента

При решении возведения столбчатого мелкозаглубленного фундамента опору следует сделать под каждый столб. Проектируемая схема помимо общего контура должна содержать разметки, где будут установлены столбы. Устанавливают их в углах, под внешними и внутренними несущими стенами и в местах пересечения отдельных деталей конструкции дома.
Материалы для изготовления столбов:

металлические трубы;
трубы из асбестоцемента;
кирпичи;
бетон, который был залит в опалубки;
готовые столбы из бетона;
деревянные материалы: брусья и бревна.

Наибольшей популярностью пользуются асбестоцементные и металлические трубы. Если столбы делаются из деревянных материалов, их следует обработать антисептическими средствами, чтобы предотвратить загнивание.

Независимо от материала столбов их необходимо оградить от попадания влаги. В качестве гидроизоляционного материала можно использовать рубероид или битумную мастику.

Расстояние между осями вертикально установленных столбов – не более 1500 мм. Диаметр их – порядка 800 мм. Сверху столбов устанавливается ростверк толщиной 200 мм.

Устройство мелкозаглубленного фундамента при столбчатом варианте:

На намеченных согласно схеме местах буром или лопатой делаются отверстия. На дно укладывается подушка из гравия и песка. Она уплотняется и увлажняется.
Если применяется способ с заливкой необходимо предварительно сделать опалубку из подручных средств. Вертикальная установка стальных прутьев обеспечит прочность и пластичность. Верхняя часть арматуры должна выступать над поверхностью сантиметров на 15-30 для соединения с ростверком в дальнейшем.
При использовании асбестоцементных и металлических труб в них заливается бетон, немного не доходя до верха. Трубу приподнимают, чтобы под ее основание проникло некоторое количество бетона. В трубу с залитым бетоном вставляют арматуру и доливают бетон до конца.
В верхней части производят гидроизоляцию.

Застывание длится около недели. Применим также блочный способ.

Зависимость от материала сооружения

Чем больше сила, с которой происходит давление на грунт, тем более высокие требования предъявляются к основанию.
Мелкозаглубленный фундамент для дома из газобетона предполагает меньшие требования к нему из-за небольшой нагрузки.

Для кирпичного дома, напротив, подойдет только вариант из цельной плиты. Дом из каркасных стен обладает небольшой массой. Это позволяет делать фундамент под каркасный дом не таким усиленным, как под кирпичный.

Применение мелкозаглубленного ленточного варианта найдет широкое применение не только самостоятельно, но и в сочетании с другими вариантами. Примером может служить, когда дом поставлен на столбы, а непривязанное к нему крыльцо надежно держат ленты.

Зависимость от назначения постройки

Применение фундамента мелкого заложения зависит от назначения строения. Так, при постройке бани своими руками следует учитывать некоторые особенности. Например, при наличии в бане бассейна может применяться только плитный способ.

Тогда весьма ощутимая нагрузка будет распределяться равномерно. В основном строительство фундамента для бани выполняется по общим правилам. Не создает особых трудностей возведение фундамента для забора. Из-за распределения нагрузки на большую длину отрицательное действие пучения не будет так сильно сказываться.

Из экономических и эстетических соображений фундамент для забора стоит делать ленточным способом. Со временем неизбежно происходит разрушение основания. С целью продления можно сделать усиление мелкозаглубленного фундамента. Это относится к ремонтным работам.

Указания законодательства

При возведении фундамента своими руками следует руководствоваться разработанными правилами строительства.

Это регламентируют нормы:

Правовые документы	Что определяют
ГОСТ 25100-95	Классификацию грунтов
ГОСТ 28622-90	Методику определения степени пучинистости
СНиП 2.03.01-84*	Марки бетона
СНиП 2.03.11-85	Мероприятия по защите от коррозии
СНиП 3.02.01-87	Работа по подготовке строительной площадки и устройству фундаментов
СНиП 2.01.07-85	Воздействия к нагрузкам
СНиП 2.02.01-83*	Основания сооружений

При выборе вида мелкозаглублённого фундамента на пучинистых грунтах следует обращать в первую очередь на степень пучинистости. Существующие степени пучинистости глинистой почвы:

практически непучинистый;
слабо-пучинистый;
средне-пучинистый;
сильно-пучинистый;
чрезмерно пучинистый.

Пользуясь указаниями еще на стадии проектирования можно учесть, что мелкозаглубленные фундаменты на пучинистом грунте при двух последних степеней состояния почвы строения надо делать из марок тяжелого бетона.

При строительстве фундамента своими руками разработанные методики помогут правильно выполнить строительные работы.

noow.ru

Устройство ленточного мелкозаглубленного фундамента своими руками: технология. на пучинистых грунтах

Как изготавливается мелкозаглубленное основание на ленте?

Способ заложения фундамента на слои грунта, которые находятся ниже глубины промерзания, может подойти для сооружения зданий из кирпича или камня, которые имеют 2 или 3 этажа. Несущая способность фундамента глубокого заложения при строительстве легких домов используется всего на 15-20%. Из этого следует, что 90% материалов для строительства расходуются непроизводительно.

Мелкозаглубленный ленточный фундамент обойдется в 2-3 раза дешевле заглубленного варианта основания.

Для летних домов и малоэтажных зданий облегченной конструкции целесообразно использовать мелкозаглубленный монолитный ленточный фундамент, который закладывается непосредственно в грунтовые промерзающие слои, но на 50-70 см выше уровня нахождения подземных вод.

Элементы, которые понадобятся для устройства фундамента подобного типа своими руками:

цемент;
щебень или гравий;
вода;
песок;
прутья арматуры;
кирпич;
экскаватор;
распорки и колья;
деревянные бруски;
рубероид;
стеклоткань, агрил или пенополипропилен;
доски, которые оструганы с одной стороны;
геотекстиль;
трамбовка;
строительный уровень.

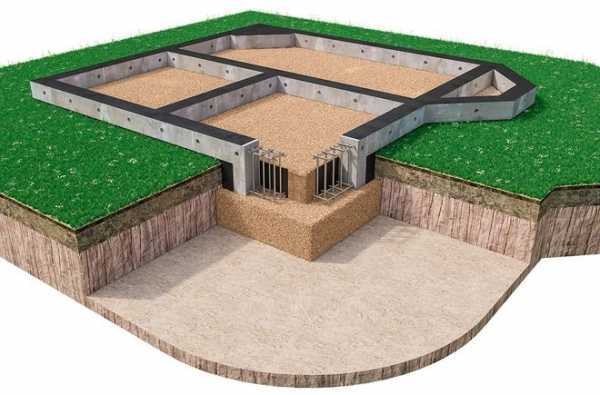

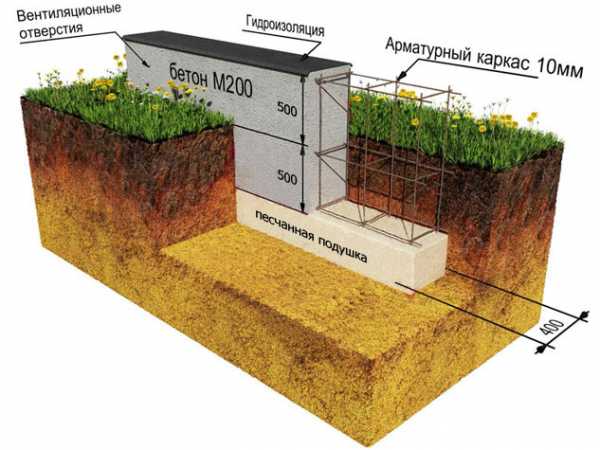

Схема ленточного фундамента.

Преимущества ленточного мелкозаглубленного фундамента

Подобное основание представляет собой железобетонную ленту, которую понадобится заложить под все стенки частного дома. Фундамент данного типа используется для грунтов, которые не относятся к категории сильно вспучиваемых. В таких грунтах подземные воды должны быть расположены низко. На таком фундаменте рекомендуется строить только легкие частные дома и другие конструкции.

Фундамент мелкого заложения имеет ряд значительных преимуществ:

Ленточный фундамент подобного типа обойдется в 2-3 раза дешевле, чем фундамент глубокого заложения.
В данном случае присутствует возможность значительно сократить фронт земляных, опалубочных и арматурных работ. Это позволяет существенно уменьшить сроки постройки монолитного ленточного мелкозаглубленного фундамента.
Данный тип фундамента позволяет устраивать в доме небольшой подвал.
По сравнению с незаглубленным фундаментом данная конструкция меньше подвергается пучинистым явлениям.

Несмотря на простой способ устройства, мелкозаглубленное основание с легкостью справляется с поставленными задачами:

прочно удерживать частный дом на месте;
предохранять частный дом от деформаций.

Схема опалубки и траншеи фундамента.

Перед возведением фундамента подобного типа необходимо знать некоторые важные нюансы:

Ленточный мелкозаглубленный монолитный фундамент нуждается в защите от осадков, потому необходимо делать водостоки, чтобы была возможность оттеснить от основания места стекания воды.

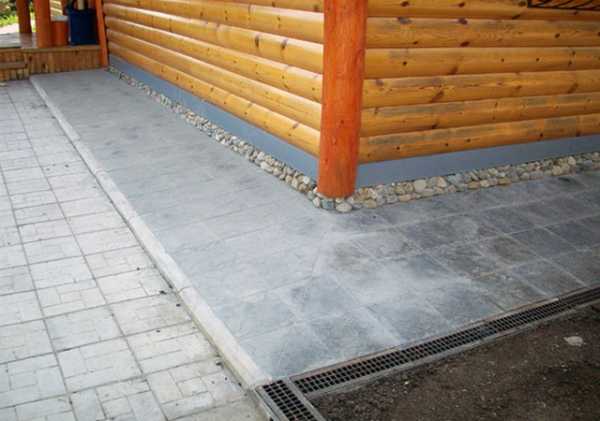

После заливки фундамента настоятельно рекомендуется изготовить отмостку.
Если бетон планируется замешивать самостоятельно, необходимо проследить за тем, чтобы все слои были заложены сразу. Для этого понадобится много техники и людей.
Когда фундамент будет залит, его понадобится накрыть пленкой, чтобы избежать возникновения трещин.
Не допускается экономить на качестве бетона.
Не рекомендуется оставлять фундамент на зиму, нужно стараться завершить строительство до наступления первых холодов.

Пример гидроизоляции фундамента.

Технология строительства мелкозаглубленного ленточного фундамента
Для того чтобы возвести фундамент подобного типа, необходимо выкопать траншею глубиной 60-70 см и шириной 70-80 см. На дне траншеи понадобится устроить подушку из песка толщиной 20-40 см. Песок смачивается и трамбуется при помощи имеющихся подручных средств.

Подушка не только даст возможность заменить вспучиваемый грунт, но и послужит распределительным слоем. Несмотря на то, что песок может насытиться водой и вспучиться при замерзании, это не вызовет деформации фундамента.

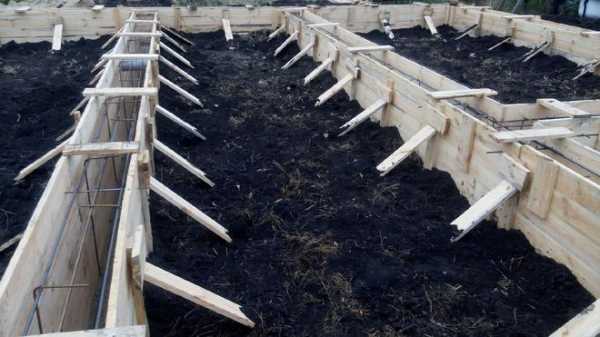

На следующем этапе изготавливается опалубка. Для данной цели рекомендуется использовать доски, которые оструганы с одной стороны. Для того чтобы удерживать опалубочные щиты, следует использовать распорки и колья, которые вбиваются по периметру траншеи.

При помощи строительного уровня понадобится проверить вертикальность и горизонтальность расположения всех щитов.

Внутренние опалубочные поверхности понадобится покрыть слоем гидроизоляции. Для данной цели хорошо подходит рубероид.

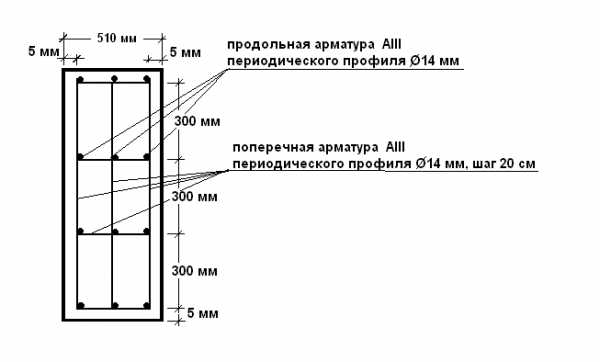

Устройство арматурного каркаса.

Армирование ленточного мелкозаглубленного фундамента выполняется при помощи прутьев арматуры диаметром 15-16 мм. Они укладываются вдоль ленты. Продольные прутья связываются в каркас с помощью гладких прутов сечением 10 мм. Чтобы защитить металл от коррозии, понадобится предусмотреть между поверхностью фундамента и продольными прутьями зазор.

После создания каркаса и устройства опалубки понадобится приступать к заливке бетона. На данной стадии рекомендуется избегать образования воздушных пустот в бетонной смеси. Смесь для этого заливается слоями по 20 мм, каждый слой хорошо уплотняется. Пазухи засыпаются песком, а для защиты фундамента с внешней стороны необходимо выполнить отмостку.
Технология возведения мелкозаглубленного ленточного основания на глине
Пучинистые грунты, к которым можно отнести суглинки и глины, способны доставить большое количество трудностей при устройстве фундамента подобного типа. Для того чтобы решить данный вопрос, необходимо устроить дренажную систему.

Щебень или гравий поддается трамбовке, если идет слоями вместе с речным песком.

После выкапывания траншеи понадобится пробурить 2 скважины с расстоянием 2-3 м между ними. Их минимальная глубина равна глубине промерзания грунта. Максимальная глубина при этом не ограничивается.Внутрь скважины необходимо вставить трубу, которая в дальнейшем засыпается щебнем. Дно траншеи под основание засыпается щебнем, области вокруг труб засыпаются песком, который понадобится тщательно утрамбовать. Сверху на него следует насыпать щебень. Далее устанавливаются щиты опалубки, арматура. В конце заливается бетонная смесь.

Снаружи ленточного фундамента устраивается траншея. Ее глубина должна достигать щебневого слоя фундаментной траншеи. Далее траншея снова засыпается щебнем, а сверху устраивается отмостка, ширина которой равна 50-100 см. Вместо трубы есть возможность применять негниющий нетканный материал. В данном случае хорошо могут подойти стеклоткань, агрил и пенополипропилен.

Дренаж ленточного фундамента позволяет отводить дождевые и талые воды в щебень, а затем и в трубы дренажной системы. Фундамент будет постоянно находиться в засыпке из сухого щебня. Во время мороза сухой грунт не будет подвергаться пучению.
Необходимость выполнения гидроизоляции мелкозаглубенного ленточного фундамента и ее основные виды

Пример горизонтального утепления фундамента.

Одним из главных условий возможности долговечно использовать фундамент является устройство надежной гидроизоляции.

Подобная защита фундамента частного дома может выполняться следующими способами:

обмазочная гидроизоляция. Данный способ является наименее затратным и наименее долговечным. Связано это с уязвимостью к механическим повреждениям. Поверхность ленточного фундамента при нанесении водозащитного слоя должна быть полностью сухой;

Обмазочная изоляция может использоваться, если в будущем планируется производить утепление мелкозаглубленного фундамента, защиту его кирпичной кладкой или геотекстилем.

В большинстве случаев для гидроизоляции используется рубероид. Он укладывается на предварительно нанесенную на основание горячую мастику. Нахлест при двойном слое рубероида должен составлять 15-20 см.

Напыляемая гидроизоляция должна наноситься специальным распылителем. Ленточный фундамент перед обработкой опылением понадобится очистить от пыли.

В последнее время мелкозаглубленные ленточные фундаменты находят широкое распространение в загородном строительстве. Особенно часто их возводят застройщики, которые занимаются строительством самостоятельно.

Подробнее об армировании фундамента мелкого заложения подобного типа
Армирование мелкозаглубенного ленточного фундамента выполняется для усиления прочности конструкции из бетона. В данном случае это сборка скелета фундамента, который будет выполнять роль защиты плиты фундамента от негативных воздействий окружающей среды.

В качестве материала для выполнения армирования необходимо брать арматуру диаметром 15-16 мм, как уже говорилось ранее. В данном случае есть нюанс. Армирующая решетка по строительным нормам может изготавливаться из арматуры сечением 14 мм и более, но на фундамент планируется ставить легкое строение, потому достаточно может быть арматуры сечением 10 мм.

Ячейки сетки получатся приблизительно следующими:

длина — 0,5 м;
ширина — 0,3 м;
высота — 0,75 м.

Данная длина рекомендуется опытными строителями. Ширина ячейки определяется исходя из того, что арматура должна находиться внутри бетона в 5 см от края конструкции. Толщина фундаментной плиты равна 0,4 м, потому получится ширина ячейки 0,3 м.

Высота рассчитывается исходя из того, что общая высота плиты фундамента получается 0,8 м. В данном случае могут пригодиться куски кирпича. Высота кусков данного кирпича должна составлять приблизительно 5 см, потому отступ от верхней границы получится тоже 5 см.

Арматура сваривается сварочным аппаратом в местах соединения. Если подобного аппарата нет, есть возможность скрепить арматуру вязальной проволокой. Существует мнение, что каркас при связывании его проволокой приобретает пружинящие свойства, что может положительно влиять на долговечность фундамента в целом.
Расчет стоимости армирования фундамента мелкого заложения подобного типа
Прежде всего необходимо найти длину каждой из сторон и перемычек основания от края до края. Далее вычитается 10 см из каждой длины. Фундамент изготавливается мелкозаглубленным, потому в глубину всего одна ячейка. Получившуюся длину следует умножить на 4 (по 2 полосы снизу и сверху). Получится метраж арматуры, которую понадобится проложить по всему периметру.

Далее складываются найденные общие длины каждой из сторон. Получившаяся цифра делится на 0,5 м. Все это умножается на толщину фундамента за вычетом 0,1 м. В конце получившееся значение необходимо умножить на 2. Так получится метраж арматурных прутьев для поперечин.

Далее количество ячеек в периметре, которое было найдено ранее, умножается на высоту монолита за вычетом 0,1 м. Все это умножается на 2. Таким образом можно найти метраж арматуры, из которой будут армироваться ячейки в глубину.

Все получившиеся цифры понадобится сложить, чтобы получить общий метраж прутьев арматуры, которые необходимы для выполнения армирования фундамента. Покупать прутья рекомендуется с запасом.

Схема устройства мелкозаглубленного фундамента.

При покупке арматуры в идеале заказывать еще и ее резку. Стоимость резки в среднем составляет 2,5 руб за срез.
Особенности устройства ленточного фундамента мелкого заложения своими руками

В процессе сооружения песчаной подушки песок необходимо сыпать небольшими слоями в 18-20 см. Если имеющийся на участке грунт хорошо пропускает влагу, между слоями песка понадобится залить воду и все это хорошо уплотнить.
Мелкозаглубленный фундамент не допускается оставлять незагруженным на зиму. Если нет возможности завершить строительство до наступления холода, понадобится создать специальный временный слой теплоизоляции вокруг всего монолитного фундамента. Для выполнения данной работы рекомендуется использовать опилки, керамзит, солому, шлак и другие материалы, которые способны хоть каким-то образом обеспечить защиту от морозов.
Гидроизоляционный материал необходимо класть плотно, но без сильного прилегания. Если имеется гидроизоляция жидкой консистенции, обмазку понадобится выполнять в 2 слоя (тонкий и толстый).
Запрещается приступать к возведению фундамента на промерзшем грунте. Строить данную конструкцию допускается только после отхода грунтовых вод и полного оттаивания почвы.
Если частный дом, который возводится на подобном фундаменте, будет иметь подвальное помещение, его размеры необходимо ограничить.
Для того чтобы была возможность увеличить жесткость основания стен и сами стены, необходимо использовать дополнительную арматуру. В данном случае под серединой конструкции не будет проседать грунт, потому что удар на себя будут брать внутренние стены, которые укреплены прочным арматурным поясом.

Армирование мелкозаглубленного ленточного фундамента гарантирует улучшение характеристик прочности стен.

Устроить ленточный фундамент на сваях или другого типа достаточно просто. Для этого понадобится приобрести все необходимые материалы и инструменты, а также четко следовать технологии изготовления подобной конструкции.

moifundament.ru

Устройство мелкозаглубленного ленточного фундамента — Всё о бетоне

Для тех, кто хочет сэкономить на строительстве загородного дома, мелкозаглубленный ленточный фундамент — это отличный вариант. Его возведение не требует особых навыков и под силу даже начинающему строителю. Этот тип основания часто выбирают при строительстве домов из дерева, из разных видов ячеистого бетона, а также при облегченной кирпичной кладке.

Схема с армированием

Мелкозаглубленный ленточный фундамент подходит для строительства зданий высотой до трех этажей, при этом его себестоимость значительно ниже, чем у заглубленного фундамента.

Определение этого типа

Монолитный фундамент мелкого заглубления представляет собой нечто среднее между заглубленным ленточным (до глубины промерзания) и незаглубленным. Мелкозаглубленный ленточный — это монолитные железобетонные полосы, которые проходят не только по всему периметру здания, но и под несущими стенами. Располагается он на небольшой глубине (гораздо выше глубины промерзания), благодаря чему при морозном пучении грунта железобетонная лента равномерно поднимается и опускается вместе со зданием. Это предохраняет основание от разрушения при сезонных перепадах температуры. По сути, этот тип основания представляет собой достаточно жесткую раму, которая в осенне-зимний период перемещается вместе с достаточно легким зданием.

Рама — это монолитная железобетонная конструкция, которая укладывается на подушку из непучинистого материала. Такое конструктивное исполнение позволяет сократить количество бетона для заливки на 50-80 % по сравнению с основанием глубокого заложения, а трудозатраты на строительство нулевого цикла уменьшаются на 40-70 %. Кроме того, эта технология позволяет рационально использовать местные строительные материалы. В качестве подушки можно применять песок, щебень мелкой фракции, котельный шлак и прочие.

Достоинства фундамента

Схема поперечного сечения мелкозаглубленного фундамента.

Экономичность — этот тип основания в 2-3 раза дешевле заглубленного.
Низкая трудоемкость процесса — сравнительно небольшой объем земляных работ и работ по установке опалубки.
Сокращенные сроки строительства (по сравнению с устройством глубокого заложения).
Возможность обустройства небольшого подвала (при устройстве незаглубленных оснований подвальное помещение выполнить нельзя).
Сопротивляемость пучинистым явлениям.

Недостатки основания

Несмотря на большое количество достоинств, монолитный армированный мелкозаглубленный фундамент имеет и один существенный недостаток. Его устройство имеет смысл только на грунтах, которые не относятся к категории сильно вспучиваемых, а уровень грунтовых вод на строительном участке должен быть достаточно низким. В противном случае ленточный монолитный фундамент мелкого заложения может дать трещину, что приведет к разрушению здания. Кирпичные же дома высотою в 2 этажа можно возводить на таком основании только при условии наличия непучинистых грунтов на строительном участке.

Технология устройства

Схема строительства ленточного фундамента.

Для предотвращения растрескивания мелкозаглубленного ленточного фундамента во время эксплуатации здания требуется строгое соблюдение технологии всего процесса строительства. Схема устройства мелкозаглубленного фундамента имеет следующий вид: изображение 1. Для выполнения работ по устройству ленточного фундамента мелкого заложения вам понадобятся следующие материалы:

песок;
бетон марки 250;
проволока для связывания каркаса;
стержни арматуры диаметром 14-16 мм;
гладкие стержни диаметром 8-10 мм;
толь;
рубероид или мастика;
доски для изготовления щитов опалубки;
колья и распорки для монтажа опалубки.

Инструменты и приспособления

лопата;
трамбовка;
глубинный вибратор для укладки бетона;
бетономешалка;
рулетка;
шнур капроновый;
уровень строительный.

Этапы производства работ

Схема заливки ленточного фундамента.

После разметки участка приступают к земляным работам. На этом этапе выкапываются траншеи глубиной 0,5 м и шириной 0,6-0,8 м.
Устройство песчаного основания толщиной 200-400 мм. Подушку из песка смачивают водой и выполняют тщательное послойное трамбование с помощью подручных средств или проводят уплотнение площадочными вибраторами, что уменьшает риск осадки. Назначение песчаного основания — равномерное распределение веса конструкции по всей площади подошвы. Чем качественнее будет выполнено его уплотнение, тем лучше песок будет справляться с этой задачей.
Изготовление и монтаж опалубки. Для опалубки подойдут струганные с одной стороны доски, из которых собирают щиты. Для монтажа опалубки по периметру траншеи вбивают распорки и опорные колья. Щиты опалубки устанавливают строго по горизонтали и вертикали. Для внутренней гидроизоляции опалубки применяют, к примеру, толь или другой подобный материал.
Армировать начинают с укладки вдоль ленты стальных арматурных прутьев диаметром 14-16 мм. Для формирования каркаса арматуру специальной проволокой связывают с гладкими прутьями диаметром 8-10 мм. Для защиты металла от коррозии расстояние от продольных прутьев до предполагаемой верхней границы фундамента должно составлять не менее 50 мм.
После изготовления каркаса можно приступать к заливке опалубки бетонным раствором, каждый слой которого толщиной 200 мм следует тщательно уплотнять глубинным вибратором.
После застывания бетона (этот процесс продолжается 7 дней) опалубку снимают и армированный монолитный фундамент покрывают слоем гидроизоляции. Для этого применяют мастику или рубероид.
Оставшиеся пазухи засыпают песком и тщательно трамбуют, а с внешней стороны фундамент защищают отмосткой.

Особенности процесса

При сооружении ленточного фундамента мелкого заложения опытные мастера советуют придерживаться определенных правил, соблюдение которых поможет избежать в дальнейшем многих проблем.

Схема ленточного мелкозаглубленного фундамента.

Мелкозаглубленный боится воды, поэтому очень важно защитить его от атмосферных осадков. Для этого рекомендуется выполнить предварительную планировку участка с уклоном не менее 0,03-3 см на 1 м (если для этого требуется подсыпка грунта, то его следует тщательно уплотнить). Кроме того, необходимо позаботиться об отведении воды, стекающей с кровли, а также обязательно выполнить отмостку.
Песчаная подушка играет очень важную роль. Чтобы со временем она не потеряла свою способность равномерно распределять нагрузку (по причине заиливания) и вместо поднимания и опускания не начала работать на излом, рекомендуется защитить ее от воздействия влаги. Для этого дно и стены траншеи перед засыпкой песка рекомендуется выстилать гидроизоляцией, к примеру, рубероидом.
Для заливки фундамента предпочтительно использовать готовый качественный бетон и обязательно использовать вибратор для уплотнения. Если же бетонный раствор готовится вручную, то следует задействовать для работы достаточное количество людей и несколько бетономешалок. Это делается с целью сокращения времени на выполнение заливки, что предотвратит послойное застывание бетона. По этой причине приготовление бетонного раствора вручную нецелесообразно и экономически необоснованно.
Для исключения растрескивания после заливки и до окончания застывания следует накрыть полиэтиленовой пленкой.
Очень важно не допускать, чтобы мелкозаглубленный фундамент оставался не нагруженным в холодное время года. Фундамент, стены и кровля дома должны быть возведены в один сезон. Если все-таки такое произошло, то готовый следует тщательно утеплить на зиму — укрыть соломой, опилками или шлаком, чтобы он не промерзал.
Для уменьшения глубины промерзания грунта под отмосткой рекомендуется выполнить подушку из керамзита толщиной 20-30 см. С этой же целью проводится задернение участка и посадка кустарников.

Тонкости применения

Ленточные фундаменты такого типа при строительстве малоэтажных домов применяются все чаще. Делается это тогда, когда устройство глубокого заложения экономически не выгодно, так как его несущая способность используется только на 10-20%. При строгом соблюдении технологии устройства мелкозаглубленного фундамента и строительстве не массивных зданий этот тип оказывается вполне эффективным. Это доказано в последние годы на практике — на таких фундаментах построены тысячи домов. Технология выполнения работ по возведению мелкого заложения достаточно проста и не требует больших материальных затрат. Эту работу можно выполнить как самостоятельно, так и с привлечением специализированной организации.

1pobetonu.ru

Мелкозаглубленный ленточный фундамент для дома своими руками

Прежде чем приступить к строительству здания, надо заказать гидрогеологические исследования и, в зависимости от результата, определиться с видом и конструкцией фундамента. Итак, на основании полученного заключения предстоит построить мелкозаглубленный ленточный фундамент для дома, который по своим характеристикам будет соответствовать всем строительным нормативам.

Особенности данного типа

МЗФ — хороший вариант для возведения деревянных и каркасных малоэтажных строений. Но имейте в виду, что грунтовые воды на участке должны располагаться низко, а в структуре почвы допускается содержание только небольшого количества торфяника, глины, пылеватого песка или лёссовидных суглинков. Несущая способность таких оснований должна быть довольно высокой.
Заглубление ниже на 50-70% глубины сезонных промерзаний, включая подстилающую подушку.
Чаще всего это лента из монолитного железобетона, бетонируемая под несущими стенами и перегородками. Его можно устроить бетонным, кирпичным, бутовым или бутобетонным (для основы используют прочный бутовый камень). Возможен вариант возведения МЗФ из сборных конструкций, плит ФЛ и блоков ФБС. Но это значительно удорожает строительство и потребует использования кранового оборудование. К такому типу также относятся плитные фундаменты.
Обладает следующими преимуществами:
- уменьшенные объёмы, по сравнению с глубоким заложением;
- простота и скорость по времени выполнения работ;
- экономичность;
- возможность выполнения в здании пола непосредственно по грунту;
- площадь боковой поверхности, соприкасающаяся с землёй небольшая, что приводит к незначительному воздействию касательных сил;
- малая вероятность подтопления грунтовыми водами;
- возможность самостоятельного сооружения без привлечения тяжёлой техники;
Недостатки:
- невозможность устройства мелкозаглублённых ленточных фундаментов в зданиях из тяжёлых конструктивов;
- отсутствие подвальных помещений.

Технология возведения мелкозаглубленного ленточного фундамента своими руками

Состав работ состоит из следующих этапов:

1. Подготовка территории строительной площадки с уборкой лишних предметов, выравниванием рельефа, выкорчёвкой кустарников и деревьев с удалением корней. Обязательно предусмотреть площадь для складирования стройматериалов.

2. Разметка МЗФ. Проект дома должен учитывать требования нормативных документов по выдерживанию расстояний от ограждения участка. При помощи теодолита размечаются оси с закреплением сторожков и выносок. Ширина ленты принимается ≥ 10 см запланированной толщины стен. Для МЗФ, в большинстве случаев, 30 или 40 см. Определение требуемой ширины выполняется по специальной формуле с учётом будущих нагрузок на конструкцию и несущей способности грунтового основания (примеры расчётов приведены в справочных пособиях). На хорошо выровненной поверхности закрепляется деревянными колышками обноска по ширине ленты. На колышки натягивается крепкий шнур. Для возможности гидроизоляции боковых поверхностей конструктива и укладки утепления, предусматривается увеличение ширины траншеи ≥ 50 см.

Работу можно выполнить и без использования теодолита. Для этого рулеткой отмеряется расположение стены здания от ограждения или красной черты, проходящей рядом с участком улицы. По забитым сторожкам натягивается бечёвка, под прямым углом к ней намечается положение боковой стороны. Далее применяется проверенный веками способ создания прямых углов — египетский треугольник, основанный на правиле, что квадратный корень из суммы квадратов катетов длинами 3 и 4 м равен длине гипотенузы прямоугольного треугольника равной 5 м. На имеющейся оси отмечается расстояние в 4 м, от которого проверяется совпадение расстояния в 5 м с точкой на боковой оси, отстоящей на 3 м от угла, при необходимости, выполняется корректировка. В створе полученного направления забивается колышек на конце ленты на данной стороне. Аналогично выполняется разметка двух других сторон. Обязательная проверка — совпадение расстояния по диагоналям, допустимая разница не более 2 см. Сторожками с натянутой по ним бечёвкой фиксируется ширина ленты. Чтобы не нарушить полученную разбивку при разработке грунтов, на расстоянии 5…10 м от нанесённой разбивки по каждой оси забиваются дополнительные колышки.

Под камин, печку и тяжёлое инженерное оборудование (например, котёл отопления) выполняется разбивка отдельно стоящих небольших фундаментов. Они не должны соприкасаться с основной лентой и друг с другом. Минимальные зазоры 10 см.

3. Разработка грунта. МЗФ, как уже отмечалось, залегают неглубоко, поэтому работы легко выполнить вручную. Главное, чтобы был убран плодородный слой, основание должно опираться на грунты с достаточной несущей способностью и толщиной. Минимальное заглубление в такие породы 10 см. Горизонтальность грунтового основания проверяется лазерным нивелиром. При опасении подтопления МЗФ обильными дождевыми осадками устраивается дренаж мелкозаглубленного ленточного фундамента, располагаемый вокруг здания на глубине ≥ 50 см ниже заложения конструктива.

4. Устройство подстилающих слоёв. Грунт уплотняется ручными деревянными трамбовками (отрезок бревна с прибитой поверху планкой). На дно настилается геотекстиль. Далее укладывается по 10 см песка и щебня с уплотнением каждого слоя. Для хорошего уплотнения песка, его укладка выполняется в 2 приёма (5 + 5) с заливкой небольшого количества воды. Допускается укладка песчано-гравийной смеси. Для прочности подушки идеально уложить дополнительно ≥5-ти см тощего бетона.

5. Изготовление и установка опалубки мелкозаглублённых ленточных фундаментов. Опалубка изготавливается обрезных досок (≥ 40 мм), сбитых в щиты, листов водостойкой фанеры или тонколистовой стали. Размеры опалубки подбираются из условий удобства перемещения и установки щитов, глубины заложения МЗФ и высоты возвышения над поверхностью земли (минимально 30 см).

Для обеспечения лёгкой разборки (бетонная смесь не прилипает к стенкам опалубки) стенки деревянных щитов оборачиваются полиэтиленовой плёнкой, фанера и сталь покрывается специальными составами.

Деревянные щиты и листы фанеры состыковываются при помощи промежуточных досок или брусков, металлические изготавливаются с приваркой по краям уголков с отверстиями для болтовых соединений.

Для экономии материалов, можно устанавливать опалубку только над уровнем земли. В таких случаях ширина траншеи уменьшается с укладкой на основание и боковые стенки геотекстиля и, при утеплении мелкозаглублённого ленточного фундамента, полистирольных плит. Можно так же применить несъёмные виды опалубок из полистирольных блоков, обеспечивающих утепление конструктива.

Установка опалубочной конструкции осуществляется строго вертикально (контроль строительным уровнем). Фиксация поперечных размеров поверху выполняется прибитыми к дереву поперечными планками или отрезками стального профиля, с приваренными к нему фиксаторами; посередине скрутками из проволоки или стягиванием арматурными стержнями с резьбой на концах, на которые ставятся широкие шайбы, с последующим закручиванием гаек, а понизу установкой планок в распор между опалубкой и траншеей с подкладкой под них небольших дощечек в местах опирания на грунт. От боковых смещений предохраняются установкой раскосов. В опалубку, для прохождения коммуникаций, закладываются заполненные песком, для исключения деформаций, пластиковые трубы. В местах будущих вентиляционных продухов устанавливаются обёрнутые в полиэтиленовую плёнку деревянные пробки.

6. Армирование мелкозаглублённого ленточного фундамента. Фундаментная лента работает на изгиб, сжатие и боковые сдвиги. Основные нагрузки приходятся на низ конструкции, в этой зоне укладывается рабочая арматура; главная роль арматуры, расположенной в верхней части, — равномерное распределение нагрузок по площади ленты, поэтому её называют распределительной.

Диаметр и шаг расположения арматурных стержней определяются расчётами. Но для небольших зданий на МЗФ допустимо располагать стержни конструктивно с соблюдением основных нормативных требований. В ленту 30-ти см шириной будет достаточно уложить два продольных стержня АII или АIII 12…16 мм диаметрами внизу, и столько же вверху, но меньших диаметров (10…12 мм). Вертикальные стержни из прутков 8 мм АI с шагом 30 см, поперечные нижние и верхние стержни из 8 мм АI. Можно использовать объёмные хомуты по всему контуру сечения. Для этого используется простейшее гибочное устройство, состоящее из следующих узлов:

стол с закреплённой на нём стальной пластиной;
к пластине приваривается небольшая металлическая трубка и с зазором 2 см от неё ещё одна;
гладкий металлический стержень диаметром около 16…20 мм длиной примерно 50 см, согнутый с одного конца в виде вертикальной рукояти, и приваренной к противоположному концу отрезку трубы диаметром, позволяющим её надевание на трубку, закреплённую на станине.

Арматура помещается между трубками на станине и поворотом стержня с рукоятью сгибается под прямым углом.

Сборка каркаса производится связыванием арматуры в узлах пересечения тонкой вязальной проволокой, которая для смягчения предварительно отжигается. Для плотного скрепления используются арматурные кусачки или специальные крючки. Применение сварных соединений, ослабляющих сечения стержней в узлах пересечений, не рекомендуется Для защиты арматуры от внешних воздействий перед бетонированием обязательно должен обеспечиваться защитный слой от 3-х до 5-ти см. Это достигается уменьшением размеров сечения каркаса со всех сторон по сравнению с сечением бетонного тела ленты. Обеспечение необходимого слоя защиты выполняется закреплением к арматуре каркаса сухариков, небольших бетонных параллелепипедов с заложенными в них кусочками вязальной проволоки.

Состыковка стержней по длине осуществляется нахлёстом продольных стержней ≥ 30 их диаметров. Особое внимание нужно уделять обустройству армирования углов. Для стыковки используются Г-образные стержни одинакового сечения с продольными стержнями, согнутые под прямым углом и сторонами ≥ 50 см. Шаг хомутов в углах уменьшается в 2 раза.

В качестве альтернативы стальной арматуре может использоваться композитная арматура, неподверженная ржавлению.

7. Бетонирование МЗФ. Рекомендуется заказывать бетонную смесь на специализированных заводах, что гарантирует её качество и соответствие нормативным показателям. Используется бетон класса В20…22,5. Доставку на объект лучше осуществить автомиксером. Смесь укладывается с тщательным послойным вибрированием глубинными вибраторами. Для подачи бетона в нужные места используются специальные желоба. Желательно обеспечить бетонирование без перерывов. При невозможности выполнить такое условие, в конце забетонированного участка закладывается “щетина” из отрезков арматуры для соединения с последующим бетоном.

8. Опалубка разбирается после набора бетоном 70% нужной прочности. В зависимости от погодных условий примерно через 20-ть дней. Всё это время необходим уход за уложенным бетоном. Свежеуложенная смесь укрывается обычной плёнкой. Периодически бетон поливается водой. Заложенные пластиковые трубы очищаются от песка, деревянные пробки выбиваются.

9. После полного затвердения бетона выполняется окрасочная или оклеечная гидроизоляция мелкозаглубленного ленточного фундамента по боковым поверхностям.

10. Засыпка пазух вокруг готового МЗФ выполняются дренирующими грунтами. При неоднородном составе местных грунтов используются крупнозернистые пески. Грунты укладываются послойно с обязательным уплотнением, при этом необходимо избежать повреждения гидроизоляции.

Усиление мелкозаглубленных ленточных фундаментов

Со временем в результате внешних воздействий фундамент может начать разрушаться, в его конструкции появляются трещины. При этом надфундаментная часть здания сохраняет хорошее состояние. Укрепить конструктив своими силами можно следующими способами:

стягивание фундамента обоймой из металлических профилей с натяжкой болтовыми соединениями и дополнительным устройством железобетонной рубашки. Для надёжного сцепления нового бетона, на существующей поверхности делается глубокая насечка, в бетон забивается анкерная арматура, на которой закрепляется армирующая сетка. После установки опалубки рубашка бетонируется;
расширение бетонного основания. Для чего фундаментная лента отрывается ниже подошвы участками не более 1,5 м, вместо удалённого грунта укладывается армированный бетон.

Эффективно применение буроинъекционных свай, но для этого придётся привлечь специализированную организацию.

stroikadialog.ru

Мелкозаглубленный ленточный фундамент: устройство и монтаж

Для загородного дома или бани все чаще выбирают мелкозаглубленный ленточный фундамент. Ведь это простая в установке конструкция, которая отличается экономичностью, прочностью и надежностью. Такая основа отлично подходит для строений с подвалом или цокольным этажом. Кроме того, монтаж такой конструкции не требует привлечения спецтехники и большого числа работников, что упрощает строительство и позволяет установить мелкозаглубленный ленточный фундамент своими руками.

Мелкозаглубленный ленточный фундамент широко используют при неоднородном грунте. Он оптимально подходит для разжиженной и глинистой, садовой и лесной почвы. Давайте рассмотрим подробнее устройство мелкозаглубленного ленточного фундамента и узнаем, чем он отличается от заглубленного типа.

Характеристика мелкозаглубленного ленточного фундамента

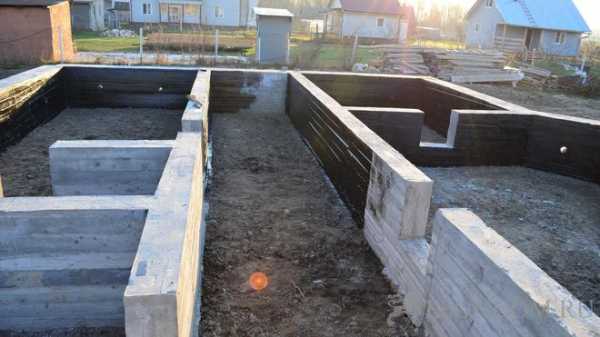

Мелкозаглубленный ленточный фундамент представляет ленту, которая идет по периметру дома и полностью принимает нагрузку строения. Это практичная и прочная основа с хорошим соотношением цены и качества, монтаж которой однако потребует много времени и сил. Но за счет простоты конструкции фундамент можно легко установить самостоятельно.

Такой тип фундамента подходит для загородного дома из дерева с подвалов или цокольным этажом, для бетонных и кирпичных малоэтажных коттеджей с несложной архитектурой и для строений с тяжелым перекрытием. Часто мелозаглубленный ленточный фундамент выбирают для небольшого загородного дома и бани, крупного гаража и хозяйственного блока, дачной бытовки и летней кухни. Много интересных загородных проектов вы найдете по ссылке http://marisrub.ru/proekts/all-proekts.

Мелкозаглубленный ленточный фундамент располагают выше уровня промерзания почвы на глубине около 1-1,5 метров. Это более эффективный, экономичный и простой вариант в отличие от заглубленной конструкции. Заглубленный фундамент используют для строительства дома с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом.

Преимущества	Недостатки
Легкий монтаж не требует глубокого котлована применения спецтехники, фундамент можно сделать и установить самостоятельно	Нельзя строить на земле с высоким уровнем грунтовых вод без обустройства дренажной системы
Выдерживает высокие нагрузки, прочный и долговечный, оптимально подходит для каркасных и деревянных загородных домов и бань	Не подходит для высоких, многоэтажных и тяжелых домов
Возможность сделать подвал и утепленный цокольный этаж	Недостаточная прочность построек при пучинистом грунте
Широкий выбор материалов и технологий для устройства (бетонный, монолитный, блочный и др. тип)	Нельзя оставлять ненагруженным на зиму
Обойдется в 2-3 раза дешевле заглубленного типа или плитного фундамента	Стоит дороже свайного фундамента
Уменьшает глубину промерзания почвы, подходит для сыпучего и влажного грунта, глинистой и разжиженной земли	Нельзя устанавливать на промерзшем грунте, фундамент трескается и лопается

Виды мелкозаглубленного ленточного фундамента

Монолитный фундамент с бетонной заливкой — самый доступный и оперативный способ установки. Такой тип изготавливают и заливают непосредственно на строительной площадки. Он отличается долговечностью, высокой прочностью и надежностью, поэтому легко прослужит 100-150 лет. Но чтобы сделать и установить монолитный фундамент, потребуется армирование и опалубка, соблюдение температурного режима и строгая последовательность технологии сборки;
Сборный тип состоит из железобетонных блоков, которые изготавливают на заводе. Блоки закрепляют при помощи раствора и строительной проволоки. Такой фундамент отличается быстрой установкой, возможностью монтажа зимой и более дорогой стоимостью, чем монолитный. При этом прослужит он 50-75 лет, а при неправильной сборке блоки будут не плотно сопрягаться друг с другом, что приведет к протеканию и затоплению;
Комбинированная конструкция предполагает сочетание различных видов конструкций. К таким типам относят столбчато-ленточный, ленточный на сваях, ленточный с монолитной подушкой и другие. Технология закладки такой основы отличается сложностью и применяется только, если существует угроза разрушения конструкции. Комбинированный фундамент используют на сложном рельефе со склонами и холмами, а также на подвижном и глубоко промерзающем грунте;
Кирпичный вариант представляет стандартную кладку из кирпича, которая подходит для сухого грунта, но требует дополнительной защиты от влаги при помощи гидроизоляционных материалов. Он отличается быстрым и легким монтажом, однако срок службы составляет всего 30-50 лет;
Бутовая основа выполняется из песчаника, известняка или другого крупного бутового камня. При обустройстве важно правильно подобрать камни по форме и размеру. Образовавшиеся промежутки между материалами заполняют цементным раствором. Это самая прочная и надежная конструкция, которая отличается трудоемкой и сложной технологией монтажа. Она требует много времени и большое количество строительных материалов.
