Монолитный фундамент технология строительства: устройство, ремонт

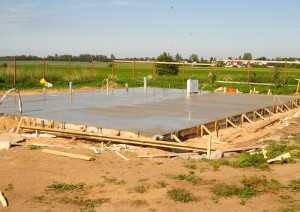

Вид монолитного бетонного фундамента

Как ни странно, сейчас монолитные фундаменты пользуются большой популярностью, и это притом, что возведение их довольно затратное с финансовой точки зрения. К тому же технология возведения такого основания должна быть четко определена расчетами максимальной нагрузки на площади, а также точки ключевых угловых нагрузок с учетом воздействия внешних факторов.

Такой фундамент сделать не так сложно, но стоит иногда консультироваться и с профессиональными строителями, которые уже имеют опыт работы и практику создания монолитного основания под многоэтажные здания различной сферы применения, а также их дальнейшим реставрационным ремонтом. Технология создания монолитного плиточного фундамента для дома универсальна, к тому же ремонт такого основания можно сделать в сжатые сроки. Только устройство может отличаться в зависимости от типа почвы, уровня усадки, наличия грунтовых вод и даже степени промерзания в конкретный период года.

Но почему монолитный фундамент настолько популярен среди частников, что они готовы платить большие деньги именно ради его устройства? Прежде всего, это универсальное основание, которое отлично подходит для любого типа почвы, кроме вечной мерзлоты, а устройство конструкции доступно каждому. Также он идеально подходит для глинистых и торфяных почв, где присутствует большая степень просадки грунта, и возникновение спонтанных грунтовых вод. Ведь любые основания не любят грунтовых вод, особенно сильнокислых за счет окисления торфа, к тому же он легко поддается ремонту.

Все новички, которые решили возвести монолитный фундамент своими руками, должны помнить, что такая конструкция может быть несущей только при условии правильного армирования и усадки. Но тут также учитывается степень усадки грунта, его особенности, а также использование монолитного бетона (дорогой вариант) или сборных бетонных или железобетонных конструкций (более дешевый вариант основания).

Технология возведения монолитного фундамента

1. Разметка будущей строительной площадки, установка направляющих и растяжка регулируемой веревки.
2. Расчет несущей конструкции фундамента с учетом особенностей почвы, подбор оптимальной технологии (для многоэтажных домов нужно использовать только заглубленный монолитный фундамент, другие вариант просто не выдержат массы целого дома).
3. Создание котлована. Тут можно использовать ручной или механизированный труд, все зависит от финансовых возможностей заказчика и времени на возведение основания.
4. Создание подушки из песка и щебня. Стоит помнить, что подушка должна состоять с нескольких слоев, причем щебневый слой – это дренаж.
5. Строительство опалубки. Она всегда должна быть больше ширины фундамента, тут стоит учитывать степень текучести бетона, а также гидрофобность самой подушки.
6. Гидроизоляция и теплоизоляция. В некоторых случаях она не используется, если конструктивно не предусмотрены подвальные помещения и паркинги. Но, если в доме будут подвальные помещения, то без качественной гидроизоляции не обойтись. Также нужно делать теплоизоляцию для сохранения тепла внутри дома.

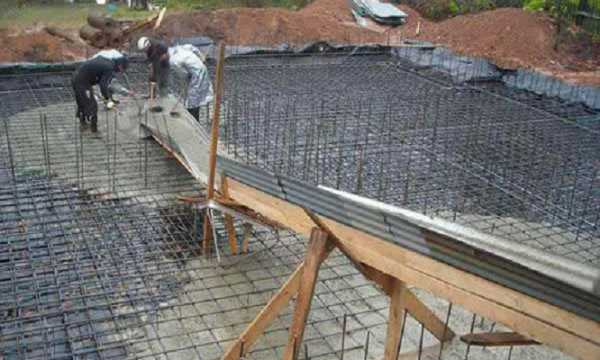

7. Армирование основания. Тут нужно все правильно сделать, ведь за счет армирования резко снижается степень усадки здания, а также периодичность капитального ремонта самого основания дома. Стоит помнить, что армирование проводится различными методами в зависимости от типа здания, его высотности и структуры. Особенно качественно нужно сделать армирование, когда есть несколько основных и промежуточных несущих стен. Тогда многие строители делают дорогую армированную сетку, где перекрещиваются сразу основные и промежуточные армированные линии.
8. Заливка бетоном. Ее лучше делать одновременно с нескольких бетономешалок, чтобы бетонная основа равномерно распределилась по опалубке.

Какой инструмент нужно использовать для монолитного основания

Подручный инструмент

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Поэтому, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и достаточно толстый шнур для создания горизонтального уровня и направления. Поэтому, возвести основу своими руками народный умелец сможет самостоятельно за считанные дни. Но он должен помнить, что запрещено оставлять бетонный фундамент зимовать в открытом виде.

А теперь главные моменты! Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. К тому же нужно помнить о внешнем и внутреннем ремонте такого основания. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию.

Этапы возведения монолитного фундамента своими руками

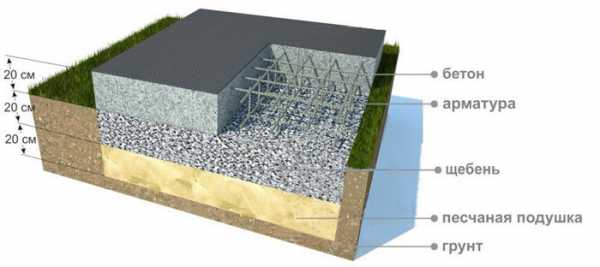

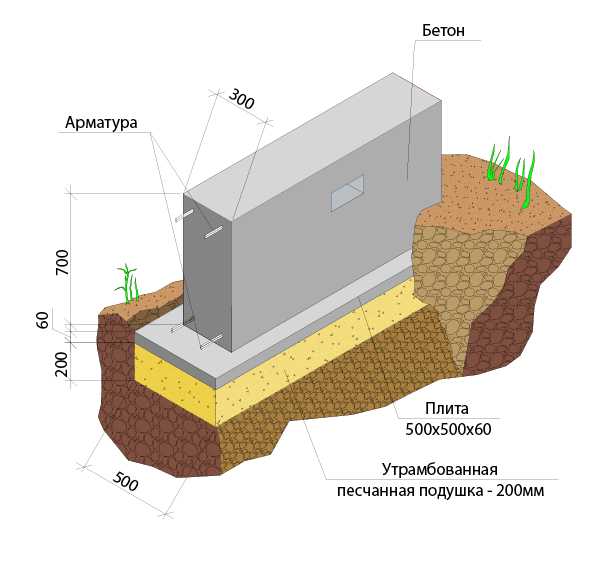

Схема устройства фундамента

• выкапывание фундамента по строго отмеченным линиям и с рассчитанной глубиной погружения;
• заполнение основания песчано-гравийной подушкой;
• создание специальной трубной или капельной дренажной системы по периметру будущего фундамента или по внешнему контуру основания;
• в песчаной подушке рекомендуется создать дорогой слой подбетонки, который защищает подвальные помещения от попадания воды.

Все, подготовительные работы окончены. Котлован готов, предусмотрена дренажная система, правильно рассчитана нагрузка на углы фундамента, а также основные точки нагрузок. Теперь пора возводить сам фундамент. А эта процедура состоит также с ряда этапов, потому что только тогда все получится максимально правильно и надежно:

• Армирование фундамента. В зависимости от типа здания и его массы, можно считать популярными горизонтальное и вертикальное армирование. Также существует угловое армирование с использование сварки с герметизацией, но оно популярно при строительстве высотных сборных зданий.
• Монтаж деревянной опалубки. Она должна быть слегка мокрой, чтобы обеспечить оптимальную степень сцепления с бетонным раствором. Также учитывается, что сетчатая опалубка всегда выступает за пределы ширины фундамента. Но это не проблема, ведь все популярные монолитные фундаменты заглубленные, поэтому внешние контуры подлежат гидроизоляции. Устройство опалубки делается в зависимости от типа грунта и его характеристик, поэтому подбирается в каждом случае индивидуально.
• Главный этап – бетонирование. Тут есть несколько вариантов. Если есть возможность задействовать сразу несколько бетономешалок, тогда лучше делать одновременно заливание бетоном по слоям. Но если бюджет не позволяет такого сделать, тогда можно залить бетоном фрагменты и соединить их арматурой. Но такая технология немного дороже.
• Демонтаж опалубки и проверка монолитного основания на прочность. Это кульминационный момент.

Какая монолитная плита считается универсальной

Надежная монолитная плита

Тут стоит помнить о степени устойчивости и прочности несущей конструкции. Поэтому, ответить четко на вопрос, какая плита фундаментная монолитная будет универсальной, тяжело. Хотя, оптимальной будет такая конструкция, когда предусмотрены основные и промежуточные ребра жесткости, соединенные арматурой. Также стоит помнить, что фундаментная плита должна фиксироваться дополнительными крепежными элементами, чтобы обеспечить большую степень контакта с внешней средой. Консольная плита (защемленная) пользуется популярностью в строительстве высотных зданий, но она сложная в конструкции. Ведь тут используется основная кромка с “опереньем” — со стальной арматуры под углом в 45 градусов. Также существует специальная схема возведения монолитного балочного фундамента с использованием многопролетных балок разнонаправленного типа.

Что стоит помнить при заливке монолитной бетонной плиты

Прежде всего, не стоит экономить на бетоне, как и на типе и качестве цемента. Чем лучше цемент и качественнее просеянный песок, а также используются минеральные холодостойкие добавки, тем бетон будет прочнее.

Практически нереально залить монолитный фундамент своими руками вручную без использования механизированной техники. Причем, часто приходится сразу покупать несколько бетономешалок, чтобы создать необходимый объем и скорость заливки.

Есть множество вариантов заливки монолитного фундамента. Можно сразу с бетономешалки узконаправленным коробом подать жидкий бетон. Можно сразу на месте уплотнить готовую смесь, используют вибратор, но все такие приспособления только поднимают стоимость фундамента для конечного потребителя. Лучше всего сделать медленно, но правильно, самостоятельно, используя только свои руки и фактические финансовые возможности.

fundamentclub.ru

Технология устройства монолитной плиты фундамента

Простота технологии плитного фундамента обманчива, при всех своих достоинствах система построения такого рода основания требует не меньшего, а зачастую даже большего внимания к особенностям грунта и рельефа местности. Устройство подобного рода монолитной плиты недаром называют «плавающим», нестандартное название прилипло в большей части за широкое использование в качестве фундамента для частного дома на слабой заболоченной почве. Плавающий – это значит, плита из бетона, отлитая по технологии, способна держать здание при высоком уровне грунтовых вод, образно говоря – «по уши в грязи».

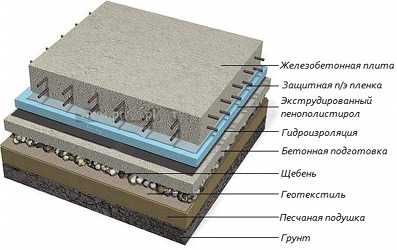

Технология и устройство фундамента монолитная плита

Чтобы понять, в чем главная особенность технологии устройства монолитных плитных вариантов, необходимо различать, в чем основное отличие монолитной плиты фундамента отленточных типов фундаментных систем. Обе схемы преимущественно используются при устройстве опоры тяжелых коробок зданий, но условия работы монолитной плиты и бетонной ленты существенно отличаются:

• Устройство монолитной плиты предусматривает наличие подготовленной поверхности грунта на всем пятне фундамента, тогда как лента требует очень хорошей несущей способности опорной части грунта только по периметру здания и под внутренними капитальными стенами;
• Давление на грунт монолитного фундамента на порядок меньше, чем у ленточной схемы. Здание можно строить на слабых грунтах. При правильном расчете и соблюдении технологии плита с коробкой здания не должна тонуть или давать крен, но в остойчивости такое устройство плитного фундамента явно уступает бетонной ленте;
• В жесткость ленточного фундамента основной вклад вносят слои твердого и прочного грунта с небольшим довеском за счет коробчатого устройства ленты. В монолитной схеме весь объем устойчивости и прочности решается за счет только бетонного тела плиты.

Важно! Но при высокой стоимости работ по устройству у монолитной плиты практически нет альтернативы для возведения зданий на слабых грунтах большой толщины. Реальную конкуренцию монолитной плите могут составить только забивные железобетонные сваи.

Варианты технологии обустройства монолитного фундамента

На первый взгляд монолитная фундаментная плита представляет собой привязанный к подушке базовый слой бетона с заделанной в бетонный массив арматурой. На самом деле обеспечить прочность и жесткость технология ручного обустройства единой монолитной плиты приличных размеров не может. Поэтому на практике изготовленная вручную монолитная плита, даже при соблюдении технологии, получается в виде очень тяжелого бетонного массива, дорогого и неоднородного по структуре.

Прежде чем принимать решение об использовании монолитной плиты в качестве фундамента дома, следует понимать, что строительство должно базироваться на точном конструкторском расчете и технологическом устройстве основных компонентов:

1. Грунтовой поддержки и подготовки основы под фундамент. Объем затрат на выемку верхнего слоя грунта и подготовка пластов под монолитную плиту в некоторых случаях стоят не дешевле затрат на бетон и арматуру;
2. Укладка гидроизоляции, утепления, монтаж и заполнение труб будущей канализации, водопровода, всех жизненно важных элементов коммуникаций. Устройство арматурного каркаса, установка опалубки;
3. Заливка бетона в форму, наиболее сложный этап устройства монолитной основы, потребуется учесть массу нюансов технологии заливки и контроля схватывания бетонной массы большого объема;
4. Устройство гидроизоляции, утепления контура и отмостки плиты фундамента.

Важно! Устройство монолитной фундаментной системы всегда связано с риском выйти за пределы и без того объемной и недешевой сметы. Поэтому перед заключением договора на строительство с подрядчиком абсолютно все ключевые и дорогостоящие приемы технологии следует оговорить заранее до мелочей.

Технология подготовки основы плитного фундамента своими руками

Подготовка грунта под устройство монолитной плиты является своего рода «изюминкой» во всей технологии выведения фундамента. От качества работы с подушкой под заливку бетонной плиты зависит 90% успеха всех дальнейших этапов обустройства. Понятно, что большая часть проблем возникает именно на тех этапах реализации проекта монолитной плиты, которые невозможно точно и объективно учесть при проектировании и выборе технологии реализации задуманного.

Речь идет о структуре грунта и уровне грунтовых вод. На первом этапе выполняется забивка породных шурфов и скважин на глубину воды. Технология требует, перед тем как выполнить проектирование, необходимо получить максимально точное представление о том, что у нас под ногами. Чем больше замеров, тем точнее можно подобрать технологию уплотнения грунта под плиту.

Если решение об использовании монолитного типа фундамента под здание принято окончательно, можно, не дожидаясь результатов расчета схемы армирования плиты, приступать к подготовке грунта по следующей технологии.

Удаляется весь плодородный слой, торф, суглинки, супесь на глубины устойчивого сухого основания. Это может быть 60 см, а может быть и 100 см. В некоторых случаях такой подход приводит к значительному увеличению расходов на земляные работы, и к этому необходимо быть готовым. Учитывая тот факт, что абсолютно ровных, как стол, планов под постройку дома не существует, под будущую монолитную плиту по технологии потребуется выполнить планирование и выравнивание поверхности.

Уже на этапе первичной подготовки по технологии в обязательном порядке нужно установить очень качественный глубинный дренаж. Для этого по контуру подготовленного котлована выкапывается ров в 25 см, отсыпается отсевом, укладывается труба, геотекстиль, опять отсев. Все трубы дренажа под монолитную плиту необходимо делать под уклоном до 3^о с обустройством вывода в емкость дренажного колодца. Без дренажа котлована плиты работать с уплотнением отсыпки бессмысленно. Но даже при заделке дренажных трубв основание монолитной плиты потребуется последовательно, как требует технология, выполнить усиление несущей способности дна котлована.

Для этого потребуется отсыпать щебеночный слой в 15-20 см толщиной. Материал, по технологии, трамбуется минимум в три слоя засыпки, с максимальной забивкой щебенки в грунт, сначала крупной фракции, последний слой породным отсевом. При соблюдении технологии мы получим сухой участок, отсыпанный достаточно ровным и прочным слоем отсева. Границы отсыпанного и трамбованного с грунтом слоя щебенки примерно на метр шире периметра будущих стен здания.

Далее уложим слой геотекстиля. Обычно по технологии строительства монолитных плит используется марка дакрон или смесь песка с отсевом.

Устанавливаем опалубку и укладываем полотно геотекстиль. Далее по технологии требуется отсыпать слой песка минимум в 15 см толщиной и тоже утрамбовать с максимальной степенью нагрузки. На песчаный слой по технологии потребуется уложить полиэтиленовую пленку и новый слой щебня, который выравнивается с максимальной тщательностью по горизонту.

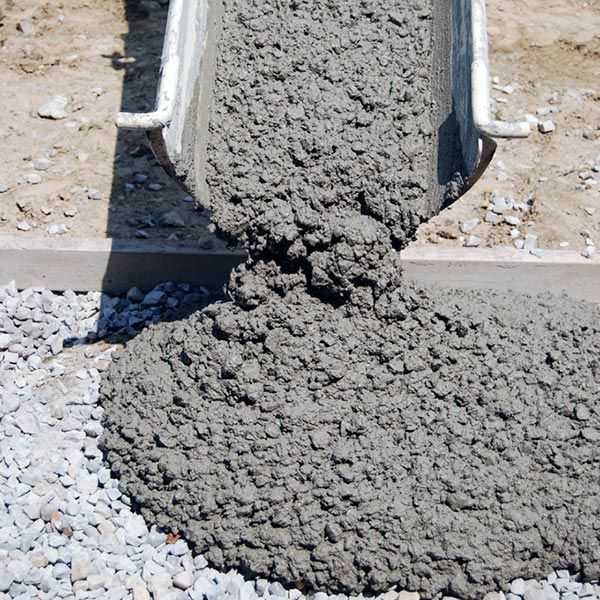

Заливка бетона

Далее технология требует уложить на бетонную подготовку слой гидроизоляции, и можно приступать к укладке утеплителя и арматуры. Пруток устанавливается ячейкой не менее 25 см, расстояние от утеплителя до нижнего слоя арматуры 2,5-3 см, верхний слой бетона над арматурной сеткой устанавливают в пределах 4- 5 см.

Бетон заливается набивкой. В этом случае смесь отливается секторами под борта опалубки. Лучше использовать автомобильную насосную установку и подавать бетон с помощью рукава, установленного на стреле.

Существует определенного рода иллюзия о том, что на очень слабых и нестойких почвах проблему несущей способности монолитной плиты можно решить за счет обычного наращивания толщины и устройства дополнительного слоя арматуры. Такая технология становится первой рекомендацией большинства «опытных» мастеров, допустивших брак в подготовке грунта. Мало того, что это повлечет значительные дополнительные расходы, это может только усугубить ситуацию.

В такой ситуации можно посоветовать дополнить устройство плиты установкой по периметру винтовых или набивных свай с обустройством армированного ростверка.

Прочность плиты определяется не столько мощностью или толщиной плиты, сколько правильностью укладки арматуры. В тонкой плите арматура работает практически на 100%, фундамент получается более гибкий, но при этом остается достаточно прочными одновременно податливым, чтобы под нагрузкой адаптироваться к противодавлению грунта.

Заключение

Технология устройства монолитной структуры постепенно вытесняется более легким и устойчивым свайным фундаментом с монолитным ростверком. В этом случае исключается подавляющее количество проблем, связанных с теплоизоляцией фундамента и возможным пучением грунтов. Устройство такого фундамента не намного сложнее монолитной схемы, а стоимость постройки практически вдвое ниже.

bouw.ru

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

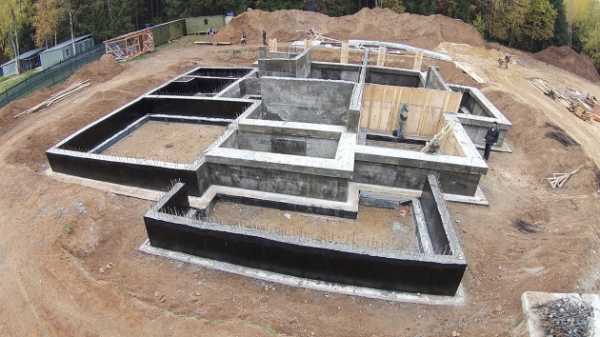

Так выглядит готовый монолитный ленточный фундамент

Устройство и типы

Содержание статьи

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

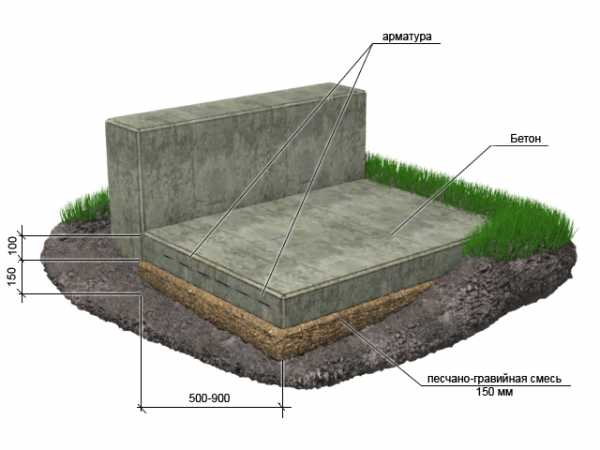

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

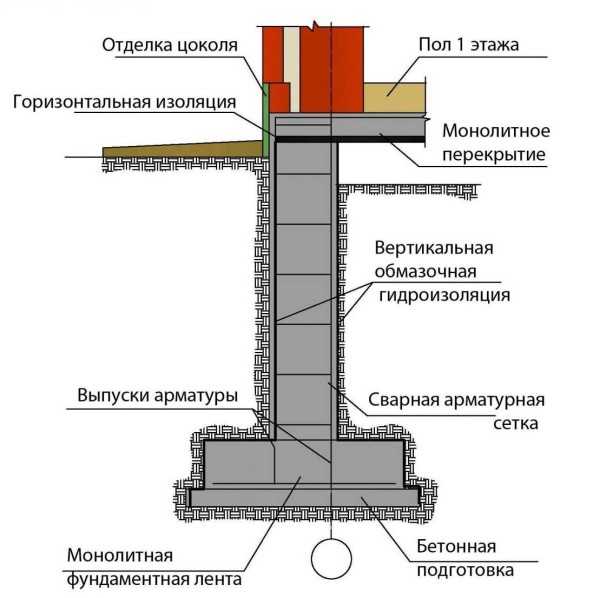

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, базовая подсыпка и трамбовка.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Вязка арматуры.
• Заливка бетона и его вибрирование.
• Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

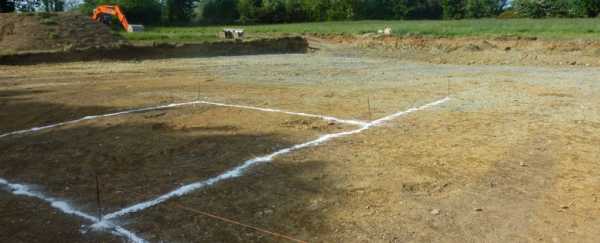

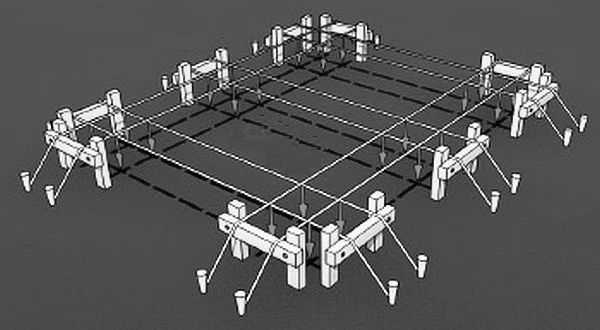

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

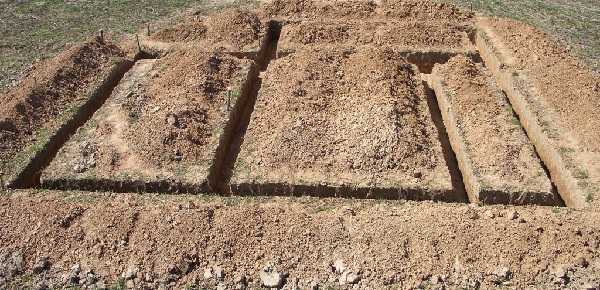

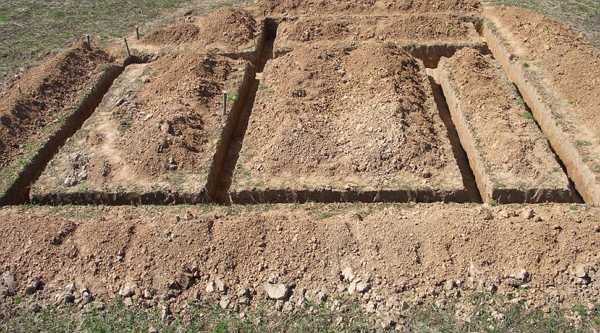

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

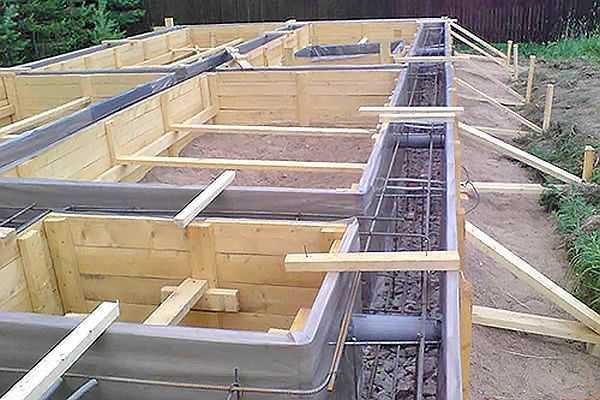

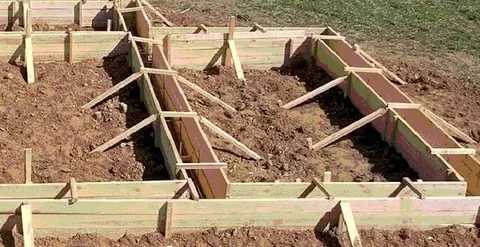

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

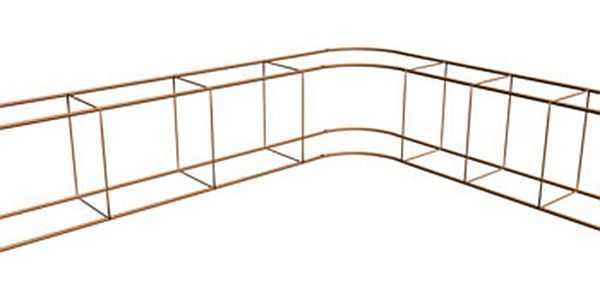

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

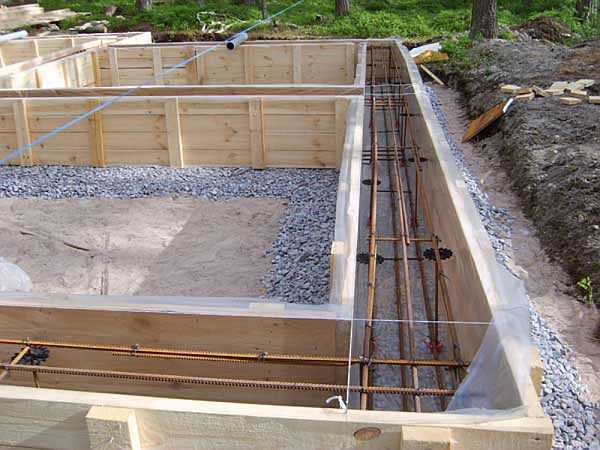

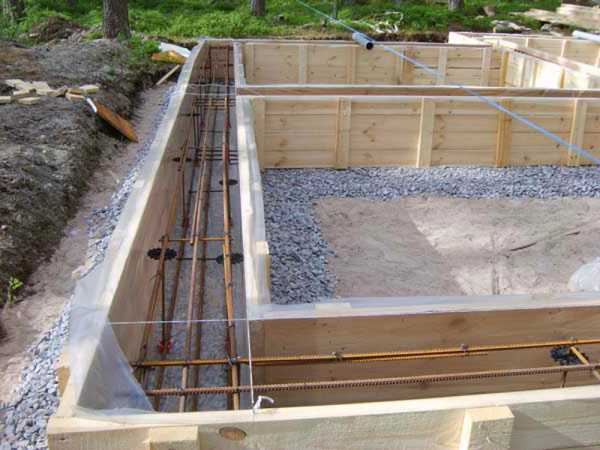

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

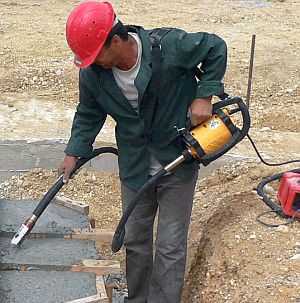

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

stroychik.ru

Монолитный ленточный фундамент: устройство, инструкции, фото, видео

Долговечность каждого строения непосредственно зависит от правильного выбора основания, на котором оно будет создано. Одним из наиболее распространенных вариантов сегодня становится создание монолитно ленточного фундамента. Устройство ленточного монолитного фундамента дает возможность использовать этот вариант выполнения работ практически на любом грунте.

Монолитный ленточный фундамент становится прекрасным основанием для строительства уютного и небольшого по площади летнего домика и надежного двухэтажного загородного коттеджа с мансардой и подземными уровнями.

Когда лучше всего выбирать создание монолитного ленточного фундамента

Специалисты рекомендуют выбирать создание именно монолитного ленточного фундамента на территориях, отличающихся невысоким уровнем расположения грунтовых вод.

Оптимально, когда такие грунтовые воды располагаются ниже уровня расположения монолитного ленточного фундамента. В ином случае предпочтительно включить в устройство ленточного монолитного фундамента надежный дренаж.

Плюсом создания такого основания для возводимого строения становится простота и финансовая доступность в выполнении и то, что монолитный ленточный фундамент своими руками выполнить достаточно просто.

Что отличает на общем фоне конструкцию монолитного ленточного фундамента?

Именно устройство монолитных ленточных фундаментов сегодня признается одним из самых простых видов работ в области создания прочного основания для частного строения.

Популярность этого вида оснований основано на сочетании таких факторов, как простота исполнения и доступная стоимость выполняемых действий. Выгодным отличием такого основания также становится готовность создавать надежное основание для несущих и временных стен каждого дома.

Он является единой конструкций из бетона и арматуры, располагающейся по всей длине коробки строения. За счет этого монтаж монолитного ленточного фундамента позволяет создавать фундаменты высокой прочности. Это позволяет создавать надежные многоэтажные конструкции. Для их выполнения ленточный фундамент привлекательнее, например, свайного.

Виды

В зависимости от типа грунта и глубины расположения грунтовых вод могут использоваться следующие варианты:

• ленточный монолитный фундамент заглубленного типа с максимальной несущей мощью
• вариант с незаглубленным основанием
• удобный ленточный фундамент с мелкозаглубленным основанием для проведения строительства частного дома с небольшой общей площадью и массой на непучинистых грунтах

Самым простым вариантом создания основания для частного строительства становится создание фундамента с мелким залеганием. Для его создания достаточно формирования котлована, глубина которого может даже не достигать 70 сантиметров. Чем глубже глубины котлована, тем большей площадью и массой может отличаться возводимое строение.

Порядок выполнения строительства

Первым шагом создания ленточного фундамента любого вида и разной глубиной залегания становится проведение оценки места, где планируется выполнение строительства. В некоторых случаях от такого варианта придется отказаться вообще. Он не может создаваться на болотистых или нестабильных грунтах.

Строение на его основе не получится выполнить на скалистом участке со сложным рельефом. Как правило, в указанных ситуациях лучше использовать свайный вариант создания основания для строящегося дома.

В остальных случаях началом проведения работ становится подробный чертеж. В нем подробно указывается план возводимого строения, место, где будут находиться несущие стены и перегородки. Такой чертеж в дальнейшем станет основой создания плана будущего проведения работ.

Создавая чертеж, потребуется учесть такие факторы, как:

• Вид грунта
• Точка промерзания почвы
• Тип создаваемого здания, его размер и материал изготовления

Если чертеж правильно учитывает все указанные факторы, он ложится в основу надежного и долговечного строения.

Порядок проведения разметки территории

1. Подробный чертеж при планировании проведения работ создавался специально с целью сделать его основанием для осуществления разметки непосредственно на территории расположения дома в будущем.
2. Перед началом проведения работ потребуется внимательно осмотреть участок запланированного строительства и определить на его территории самую низкую точку. Именно эта точка станет ориентиром для определения типа расстановки кольев, которые лягут в основание проводимого строительства.
3. Следующим шагом становится создания контуров будущего строения на выбранной территории. Для ограничения территории его расположения по углам будущего дома вбиваются колья, ровное размещение которых лучше всего проверить с помощью лазерной рулетки.
4. На основании определенных с помощью колышков углов определяются контуры будущего строения. Для этого колышки соединяются веревкой. При выполнении этой работы потребуется соблюдать чертеж фундамента, выполненный на первом этапе. Далее, создается внутренняя лента будущего фундамента.

Порядок создания котлована для заливки

Определив границы создаваемого фундамента и тип его заглубления можно начинать создавать ленточные фундаменты и рыть котлован. Плюс заключается в том, что создать ленточный фундамент своими руками достаточно просто. Для этого не требуется наличия специализированных инструментов или большого опыта строительных работ.

Из инструментов чтобы создать его своими руками потребуется:

• Гидроуровень
• Лопата
• Лазерная рулетка
• Прутки арматуры
• Брусья для создания опалубки
• Бетонная смесь

В большинстве случаев чтобы создать ленточный фундамент своими руками не потребуется привлечения бригады рабочих. Для выполнения монолитного ленточного фундамента достаточно видео и фото, показывающего порядок работ. Чтобы провести работы на высоком качестве потребуется только использование качественных и долговечных материалов, требования к которым определяет гост.

В интернете можно найти подробные рекомендации и видео, показывающее пошагово порядок проведения работ.

Создание котлована для формирования ленточного фундамента для многоквартирных домов и промышленных зданий определяет гост, на основании которого разрабатывается технология осуществления строительства.

Плюсы самостоятельного проведения работ в такой ситуации заключается в возможности самостоятельно контролировать соблюдение требований гост при осуществлении строительства.

Для начала строительства котлована можно привлечь дополнительную рабочую силу. Рытье продолжается до достижения определенного на основе исследования типа грунта и глубины залегания грунтовых вод.

Плюсы такой работы заключаются в возможности простого определения, когда рытье котлована достигло нужной глубины за счет появления на дне котлована влажной почвы, показывающей близкое расположение грунтовых вод. В основу формирования конструкции ложится план, созданный на основании разработанного проекта и чертежа.

Далее, в соответствии с гост основание потребуется защитить от проникновения влаги. Для этого на дно созданного котлована насыпается слой щебня и гравия от 20 до 50 сантиметров. Дно котлована перед засыпкой этого слоя потребуется тщательно утрамбовать. Такое основание послужит гарантией формирования крепкого и долговечного монолитного фундамента любого строения.

Создание опалубки и заливка

В проектирование основания для дома на следующем этапе проведения работ входит формирование надежной и удобной в использовании опалубки. Именно она становится основой формирования цоколя строения.

Для создания опалубки ложится конструкция, выполненная из деревянных брусков и досок, соединенных шурупами и гвоздями. Можно познакомиться с фотографиями, чтобы понять основы выполнения такой работы.

Опалубка может быть съемной и несъемной, второй вариант после завершения создания ленточного фундамента становится частью создаваемого цоколя здания. После создания опалубки формируется каркас из арматуры.

Для формирования надежного железобетонного основания используется прочная стальная проволока. Использование арматуры сделает бетон прочнее и, следовательно, готовый фундамент получится надежным и долговечным.

Для формирования такого каркаса потребуется использование 4 продольных прутьев, имеющих диаметр 10-12 мм. Арматура 8 мм используется для создания поперечных элементов прочной конструкции. Оптимальный размер ячейки имеет размер 20Х25 сантиметров.

Перед размещением арматурного каркаса на дне котлована под его основу желательно разместить специальную подложку. Она может быть выполнена, например, из кирпичей. Арматурный каркас должен пониматься над щебенкой или гравием дна котлована примерно на 5-7 сантиметров.

Более подробно об армирование данного фундамента, Вы можете прочитать в нашей статье «Армирование: надежный способ укрепления ленточного фундамента».

Порядок заливки котлована

Последним этапом создания становится заливка котлована с установленной арматурой и опалубкой. В этом случае потребуется пригласить специалистов, чтобы использовать бетономешалку. Батон создается с использованием цемента, марки М400 и выше.

Чтобы получилась готовая бетонная лента фундамента, бетон лучше всего в один этап залить в котлован. Это позволяет исключить появление воздушных подушек и пустот.

Когда лента заливается отдельными слоями, потребуется проводить утрамбовку слоев для устранения пустот. Для уплотнения заливки бетона можно использовать специальный вибрирующий агрегат. После заливки бетона уже почти готовому фундаменту нужно дать высохнуть. Для этого в зависимости от погоды потребуется двое и более суток. Строительство стен дома начинают только убедившись, что ленточный фундамент полностью высох, не просядет и не растрескается.

Залючение

Как вы убедились, создание монолитного ленточного фундамента на самом деле является довольно простым видом работ по строительству частного загородного дома. Каждый этап можно выполнить самостоятельно или пригласить для проведения полного комплекса работ под ключ опытных специалистов.

rumydom.ru

Строительство монолитного фундамента: технология, ремонт, видео

Строительство монолитного фундамента

Вернуться к оглавлению

Принципы устройства фундаментных плит зданий и сооружений

Наиболее часто в строительстве домов применяют фундаментные плиты. Основание из этих материалов представляет собой конструкцию с высокой надежностью. Фундаментные плиты могут быть сборными и монолитными.

Изображение 1. Схема видов фундаментов.

Монолитное основание может применяться не только с целью застройки частного сектора, но и крупных объектов, которым требуется возведение монолитного фундамента. Строительство фундамента связано с изготовлением основания строения, выполняемого с использованием цельного железобетона.

Технология строительства монолитного фундамента из железобетона является не только простой, но и позволяющей гарантировать надежность и долговечность всей конструкции основания здания или сооружения. Справиться с возведением фундаментной плиты можно самостоятельно без посторонней помощи.

Строительство фундамента на основе монолитных плит перекрытий получило в последнее время широкое распространение. На схеме (ИЗОБРАЖЕНИЕ 1) представлены виды оснований здания или сооружения, которые могут быть использованы в процессе постройки.

Существует два вида монолитного фундамента:

1. Простой.
2. Армированный (железобетон).

Схема армированного монолитного фундамента.

При устройстве простого основания используют бетон марки 50 и выше. Иногда применяют камни при строительстве его конструкции для дома. При этом получают бетон, в котором масса камней составляет от 30 до 40% от массы бетона в целом. Сам бетон называется бутобетоном, который по своей прочности не уступает обычному бетону. Применение камня в процессе строительства монолитных оснований позволяет сокращать расходы цемента, за счет чего стоимость строительства снижается.

Приступая к заливке бетона, готовят доски для устройства опалубки, которая бывает двух видов:

1. Съемная.
2. Несъемная.

Вместо опалубки иногда применяют инвентарные щиты или просто стенки котлована, для которого специально выполняют гидроизоляцию с помощью рубероида или поливинилхлоридных пленок. Иначе цементное «молоко» будет впитываться в грунт, что вызовет снижение прочности всей конструкции.

Монолитный фундамент, как и монолитные перекрытия, предполагает выполнение следующих этапов работ:

1. Устройство опалубки.
2. Укладку арматуры.
3. Заливку бетона.
4. Устройство гидроизоляции.

В основном при закладке фундаментных плит максимальные расходы на него могут достигать до 25% всей стоимости здания или сооружения. Несмотря на большие денежные расходы, устройство монолитных фундаментных плит не требует проведения особых погрузочно-разгрузочных работ. Высокая прочность конструкции обеспечивается за счет надежного арматурного каркаса. Качественная поверхность монолитной конструкции фундаментной плиты будет не только ровной, но и не имеющей швов.

Вернуться к оглавлению

Применение различных типов монолитного фундамента в строительстве

Вернуться к оглавлению

Какой тип лучше выбрать: ленточный или столбчатый

Схема съемной деревянной опалубки.

Устройство фундамента связано со строительством следующих видов оснований зданий и сооружений:

1. Ленточного.
2. Столбчатого или свайного.
3. Плитного.

Если планируется строительство здания с небольшим количеством этажей, то лучше всего подойдет ленточный тип. При устройстве такого основания не требуется большая глубина закладки и слишком сильное углубление в грунт.

В любом случае перед началом устройства основания из плит для строительства здания или сооружения следует провести тщательное изучение всех характеристик грунта.

В нижней подошвенной части конструкция ленточного основания должна быть шире, чем в ее верхней части.

В целом глубина промерзания грунта на участке под фундаментные плиты будет оказывать большое влияние на его несущую способность. Вместе с тем устройство монолитной ленточной конструкции основания должно предполагать наличие стен здания или сооружения с большим размером толщины. Поэтому этот вид конструкции основания дома представляет собой более громоздкий вариант, отличающийся и по своей более высокой стоимости, если его сравнивать с другими видами фундамента.

Одним из более экономичных вариантов является столбчатый фундамент. По степени трудоемкости в процессе сооружения он не является более затратным, чем ленточный. С целью устройства столбчатого фундамента в грунте пробуривают отверстия скважин, куда вставляют арматурный каркас, который заливают бетоном. Очень важно определить характеристики подвижности грунта. Если для почвы характерна горизонтальная подвижность, то устройство столбчатого вида основания дома не рекомендуется. Для слабонесущего грунта столбчатый фундамент тоже не подойдет, если стены здания или сооружения будут отличаться особой мощностью.

Вернуться к оглавлению

Технология строительства монолитной фундаментной плиты

Схема монолитной плиты на ленточном фундаменте.

При создании ленточной конструкции можно воспользоваться плитами перекрытия. При этом планируется строительство зданий с подвалом или цокольным этажом. При устройстве основания можно использовать железобетонные блоки.

При строительстве монолитного фундамента из плит перекрытий особое внимание уделяется степени пучения почвы на боковую поверхность каждой из стен конструкции. Ее подошва должна быть прочной, поскольку на нее тоже будут оказывать воздействие силы пучения. С целью защиты от такого воздействия ширина траншеи увеличивается, а для заполнения траншеи используется грунт нормальной плотности, который не склонен к пучению.

Очень часто используются в процессе сооружения фундамента перекрытия монолитного типа. При этом происходит их разделение на несколько разных подвидов. Монолитное перекрытие может включать:

1. Сборные плиты железобетона.
2. Балки.
3. Вкладыши.
4. Плиты.

Основание зданий, сооружаемое из железобетонных перекрытий, будет иметь наибольшее качество, если он устроен с использованием опалубки.

Вернуться к оглавлению

Подготовительный этап по строительству конструкции

Вернуться к оглавлению

Подготовка основания из грунта под фундаментные плиты

Перед началом строительства подготавливается грунт на участке, где запланировано возведение здания. Проводятся работы, связанные не только с исследованием глубины промерзания грунта, но и с выравниванием ландшафта, например, с помощью виброплощадки. После проведения разметки грунта осуществляется подготовка траншеи. При этом вынимают слой грунта примерно на 30 см.

Чертеж несъемной опалубки.

Полученная траншея или углубление должно быть выстлано по всей площади поверхности геотекстилем, то есть материалом, обладающим плотностью не более 200 г на 1 м площади поверхности грунта. Геотекстиль применяется для удержания слоя засыпки из щебня с песком, который засыпается после укладки материала на дно вместо удаленного слоя грунта. Способность материала к пропусканию грунтовых вод позволит уберечь фундамент от скоплений лишней влаги под ним.

С целью предотвращения затоплений возможно использование дренажной системы для почвы, для чего делают дренажные траншеи. Затем их застилают слоем геотекстиля, после чего производят укладку дренажных гофрированных труб из пластика в слоях песчано-щебневой засыпки. Сброс воды из труб в траншею должен производиться за счет специальных фильтров, установленных в трубах. После осуществления засыпки ее слой сверху покрывается экструзионным пенополистиролом.

Вернуться к оглавлению

Подготовка материалов в зависимости от типа фундамента

Такой признак, как показатель глубины заложения фундамента, позволяет разделить основание на два вида:

1. Монолитное основание глубокого заложения с подошвой, обустроенной на глубине, проходящей ниже, чем уровень промерзания почвы, то есть ленточный, свайный или столбчатый фундамент.
2. Монолитный фундамент мелкозаглубленного типа, или незаглубленное основание, которое отличается показателем небольшой глубины закладки конструкции основания. Это может быть плитный или ленточный фундамент.

Строительство качественного и прочного монолитного фундамента связано с использованием следующих видов материалов, используемых в большом количестве:

1. Бетонный раствор.
2. Арматурные прутья.
3. Блоки ФБС, если необходимо.
4. Доски для опалубки.
5. Стальная проволока.
6. Пленка для гидроизоляции.
7. Утеплитель.
8. Профилированный лист, если необходимо.

Схема мелкозаглубленного монолитного фундамента.

Инструменты, которые понадобятся:

1. Бетономешалка.
2. Бетононасос.

После полного высыхания бетонной заливки образуется крепкая железобетонная масса, являющаяся несущим основанием, которое не подвергается деформации под воздействием сжимающей нагрузки на конструкцию.

Наиболее важной частью монолитного несущего основания является арматурный каркас, представляющий собой основу всей конструкции фундамента. Арматурный каркас позволяет распределить нагрузку всего строения.

Использование арматурных металлических прутьев позволяет лучше всего реагировать на сжатие и растяжение под воздействием нагрузок. Каркас следует разместить как можно ближе к поверхности несущего основания фундамента.

Вернуться к оглавлению

Как правильно изготовить и использовать опалубку

После выполнения работ подготовительного этапа приступают к сооружению опалубки для плиты монолитного фундамента. Чтобы при заливке бетоном опалубки не произошло утечки бетонного молока, для цементной смеси подготавливают слой пленки из полиэтилена.

Использование опалубки при строительстве фундаментных плит связано с устройством деревянной конструкции, которая должна придать определенную форму будущему основанию дома. Это дает возможность проектировать различные фундаменты зданий, что позволяет возводить наиболее современные строительные сооружения.

Схема гидроизоляции монолитного фундамента.

Опалубка является временной конструкцией, формирующей именно ту поверхность монолитной конструкции, которая необходима. Съемная опалубка должна быть демонтирована после окончания процесса твердения бетона. Жизненный цикл опалубки связан с возможностью сохранности необходимой геометрической формы и прочности конструкции.

После устройства опалубки приступают к изготовлению каркаса из арматуры, необходимого для монолитного перекрытия. Устройство каркаса позволит придать бетону максимальную прочность, что будет препятствовать сжатию и изгибу плит. Несъемная опалубка не сможет придать дополнительную прочность монолитному фундаменту, а укладка арматурного каркаса требует особого навыка.

Вернуться к оглавлению

Технология устройства плиты для монолитных фундаментов своими руками

Чтобы структура конструкции фундаментной плиты была объемной, необходимо изготовить арматурный каркас из продольных прутьев арматуры. Соединять арматурные прутья между собой можно с помощью сварочного аппарата или вязальной проволоки. Чаще всего в строительстве применяется стальная проволока для создания арматурного каркаса.

Фундаментная плита будет иметь максимальную прочность, если в процессе строительства здания использован бетон марки М350, которая является наивысшей. При заливке бетонной смеси следует соблюдать непрерывность выполнения этого вида работ.

Лучше всего использовать бетон, выпущенный в заводских условиях. В качестве спецтехники используют бетономешалку и бетононасос, так как бетонная смесь характеризуется как высокоподвижная. Непрерывную заливку бетона заканчивают выравниванием поверхности будущего фундамента.

Заливать бетон следует в условиях положительной температуры воздуха. Если соблюдаются нормальные условия заливки, то полное твердение происходит в течение 28 суток, если погодные условия идеальны, то спустя 11 дней происходит твердение бетона на 80%.

Если во время строительства фундамента устанавливается сухая погода, то бетонная смесь увлажняется дополнительно. Это необходимо, чтобы вода не испарялась с поверхности бетонного раствора, иначе произойдет его растрескивание.

Для устройства монолитного фундамента в заморозки используется бетонная смесь с противоморозными добавками. Применение данной смеси при заливке позволяет обеспечить нормальную твердость монолитной плите.

moifundament.ru

Устройство монолитного фундамента — разбираем по полочкам

Если заказчику требуется установка надежного и прочного основания даже на подвижных грунтах, при этом, не стесняя себя в реализации архитектурных задумок, монолитный фундамент представляется лучшим выбором. Он может быть выполнен как в виде сплошной заливки фундамента плиты, так и в виде отдельных свай, поверх которых залит ростверк. Сама природа прочной заливной плиты не боится больших нагрузок и воздействия мороза, грунтовых вод. А значит, частный дом сохранит устойчивость при любых катаклизмах.

Еще одно неоспоримое преимущество устройства монолитного фундамента состоит в том, что можно обойтись без аренды кранового и бурового оборудования, обеспечив на строительной площадке лишь подачу бетона. Следовательно, это решение применимо в 80-90% загородного строительства.

Различают такие основания по нескольким признакам:

• по типу: монолитные и монолитные свайно-ростверковые фудаменты;
• по способу возведения: простые, состоящие из обыкновенной бетонной или бутовой заливки, и армированные, с применением двухслойного пояса из арматуры.

Основная черта любого из этих типов – неразрывность конструкции опалубки и бетонной заливки. Так, если выбор пал на свайно-ростверковый фундамент, пространство между сваями заполняется щебнево-песчаной засыпкой. На практике ленточные монолитные фундаменты пользуются наибольшим спросом на грунтах с большой глубиной промерзания и в помещениях с наличием подвала. Считается, что подобная архитектурная задумка выдерживает колебания грунта и не дает осадки здания. Несомненно, если устраивать заглубленный фундамент, надо быть готовым к серьезным расходам на материал и рабочую силу. Поэтому там, где это целесообразно, применяют фундамент в виде плиты.

Прежде чем перейти к технологии заливки, следует по существу отметить достоинства и недостатки монолита, исходя из которых заказчик и проектировщик определяет возможность выбора данного фундамента. Среди преимуществ:

• прочность и неразрывность конструкции, исключающие возможность деформаций;
• долгий срок эксплуатации по сравнению с кирпичными, свайными фундаментами;
• правильное и равномерное перераспределение нагрузки от конструкций даже большой массы;
• возможность возведения на плавучих и пучинистых почвах;
• обеспечение полной герметичности без стыковых швов.

К недочетам относятся:

• большая стоимость ввиду расходов на бетон, арматуру, опалубку;
• повышенный объем земляных работ;
• затраты на гидроизоляцию.

Технология монтажа монолитного основания

Первое, чего потребует устройство ленточного монолитного фундамента, – это подготовка траншеи и установка опалубки. В устройстве плиты-монолита существует другой нюанс – необходимо подготовить арматурную решетку. Это более затратно, так как экономить на качестве прута не стоит, укладку лучше производить в два и более слоев. Да и сама толщина плиты не должна быть менее 40 см при условии, что ³/₄ ее возвышаются над землей.

Монолитная плита возводится в несколько этапов, которые мы рассмотрим пошагово:

1. Как и в любом другом случае, в первую очередь готовится котлован. Земля расчищается, при необходимости боронится и обрабатывается солевыми растворами (обязательно в холодное время года, чтобы предотвратить промерзание). Рекомендуется расчищать площадку под монолитную плиту и оставлять по 2 м с боков под доступ.
2. Далее обязательно засыпается песчаная подушка из кварцевого речного песка и щебня мелкой фракции. Кроме того, параллельно по периметру проводятся дренажные каналы и укладывается первичная гидроизоляция.
3. Для создания водонепроницаемой подушки при устройстве гидроизоляции необходимо создать базу, содержащую минимум 2 слоя.
4. По периметру закладывается в перевязке арматура и начинается предварительная бетонная заливка, которая должна производиться слоями по 15-20 см. Для предотвращения расслоения смесь следует постоянно перемешивать.
5. По мере полного застывания монолитного железобетонного фундамента необходимо обеспечить связку железного каркаса и арматуры. Важно учесть эти два фактора еще на этапе закладки стержней – арматура должна покрывать опалубку, расстояние между элементами решетки должно быть не больше 30 см.
6. Теперь можно приступать к устройству опалубки, которая выравнивается балками.
7. Осуществляется окончательная заливка фундамента с выравниванием и утрамбовкой до выступления влаги на поверхности бетона, которая должна быть фактически отшлифована до ровного состояния.
8. После сушки монолитного железобетонного фундамента опалубка удаляется.

Такова пошаговая инструкция инженерного решения, которое повлечет большие расходы на материал и рабочую силу, но обеспечит срок службы основания до 150 лет.

Технология устройства монолитного свайно-ростверкового фундамента

Суть данного процесса заключается в связывании отдельных свай между собой монолитной лентой, которая и будет служить опорой для здания. Ростверк позволит равномерно распределить нагрузку между отдельными сваями, связав их между собой.

Технология устройства такого основания отличается от заливки обычной бетонной плиты лишь необходимостью установки свай, дальнейшие этапы работы совпадают.

В качестве свай могут быть использованы как винтовые и забивные конструкции, так и буронабивные. Изготовление вторых заключается в заливке бетона в пробуренные и подготовленные скважины с оборудованной опалубкой под сваи. Не допускается оборудование ростверка на уровне земляного покрова или ниже его.

Преимущество данного типа фундамента состоит в меньшем (до 30 %) расходе бетона, а также в возможности поднять нулевую отметку здания над грунтом в случае низкого расположения уровня грунтовых вод.

Недостатком такого типа основания является невысокая прочность, ввиду чего его использование не рекомендовано при возведении многоэтажных кирпичных, тяжелых зданий.

www.woodh.ru

Устройство монолитного фундамента и его технология

Монолитное основание для дома – это один из наиболее распространенных типов фундамента, который известен своими отличными эксплуатационными характеристиками (прочность, устойчивость к агрессивным температурным и климатическим воздействиям, надежность во время усадки здания), хорошей несущей способностью, а также возможностью формирования основания под любую конструкцию дома, вне зависимости от сложности архитектурного решения. Правильное устройство монолитного фундамента, технология создания которого достаточно проста, хотя и трудоемка, обеспечит долговечное и крепкое основание под любой дом, будь то легкое одноэтажное строение для летнего отдыха или кирпичный, каменный или блочный большой коттедж, пригодный для круглогодичного проживания.

Разновидности монолитов

Различают два вида оснований такого типа, и в зависимости от того, какое будет выбрано для возведения, зависит и устройство монолитного фундамента.

1. Ленточный монолит. Он представляет собой основание, которое заливается из бетона по периметру планируемого строения, а также под несущими стенами внутри. Такое основание может быть заглубленным или мелкозаглубленным: в первом случае глубина залегания будет ниже уровня промерзания почвы в холодные месяцы года, во втором случае – около 40-70 см.
2. Плитный монолит. В этом случае основание делается по площади всего дома, и если дом не планируется делать с подвалом, погребом или этажом в цоколе, то плита-монолит лучше всего подходит для строительства. Такое основание будет наиболее прочным даже на пучинистом грунте, поскольку единая плита более устойчива к физическим воздействиям, а процесс усадки будет происходить ровно и без деформаций всего здания, если нагрузка в одной части будет больше, чем в другой.

Важно! Неотъемлемой частью в устройстве монолитных фундаментов является армирование, т.е. устройство арматурной сетки для усиления основания и предотвращения появления трещин. Крайне не рекомендуется закладывать монолит без арматуры, поскольку его срок службы может существенно сократиться, а появление трещин приведет к разрушению или обвалу здания.

Технологическая карта на устройство монолитных фундаментов

Для наиболее точного и правильного устройства основания рекомендуется взять за основу технологическую карту, в которой изложены основанные требования к стройматериалам, особенности их эксплуатации в различных условиях, требования к алгоритму создания фундаментов, строительные нормы и многое другое. Часть требований изложена в соответствующем СНиП, описывающем устройство монолитных фундаментов (СНиП 3.03.01-87). Этими нормами руководствуются подрядчики, которые занимаются заливкой железобетонных оснований, и желательно придерживаться их и при самостоятельной работе.

Разброс цен на монолитный фундамент

Стоимость заливного основания зависит от ряда факторов:

1. Вид фундамента: лента или плита. На первую тратится меньше времени и материалов, объем работ по созданию котлована также невелик.
2. Регион. В зависимости от того, в какой местности планируется сделать дом, будет различаться и цена на монолитный фундамент: в разных местах может быть и различный грунт, отчего меняется требование по степени заглубленности, а соответственно, и стоимость.
3. Технология создания. Если пользоваться тяжелой техникой, то стоимость возрастет примерно в 1,5 раза.
4. Найм рабочих. Если заказывать заливку «под ключ», то стоимость будет вдвое больше, чем если бы работы проводились самостоятельно.

В среднем цены на монолитные фундаменты примерно следующие: 50-80 тысяч на самостоятельное создание ленты и 70-100 тысяч на создание плиты. Если же обращаться к строительным подрядчикам, то цены могут составить соответственно от 150 до 250 за ленту и от 200 до 400 за плиту. Технология фундамента «монолитная плита», видео по созданию которого можно увидеть в сети, не сложнее, чем ленточный, и ее также можно залить своими руками.

Выводы

Одними из наиболее надежных и крепких оснований считаются монолитные фундаменты. Цена их может составлять около четверти от стоимости общей постройки, однако процесс создания достаточно понятен, так что можно сэкономить средства, если осуществить устройство, не обращаясь в строительную фирму. Конечно, если затраты сил, времени и отсутствие навыков не позволяют это сделать, стоит нанять для этого специалистов.

Видео про один из методов заливки монолитного фундамента:

betonzone.com
