Утепление и дренаж фундамента – Дренаж фундамента дома своими руками: как правильно сделать

Содержание

своими руками, чем лучше утеплить, подготовка, дренаж, гидроизоляция, монтаж, отмостка

Кроме прочих работ при строительстве дома, на стадии нулевого цикла все проекты обязательно предусматривают гидроизоляцию основания. Реже в сметную стоимость стройки заложено утепление фундамента. И всё же в проектах более современных такие работы включаются. Если говорить об индивидуальной застройке, то в большинстве вновь возводимых частных домов термоизоляции подвергаются и основания, и цокольные этажи.

Утепление фундамента дома. Нажмите на фото для увеличения.

После утепления фундаментов достигается соблюдение оптимального температурного режима для несущих конструкций сооружения, что предотвращает их разрушение при перепаде температур. А ещё утеплённое основание помогает сэкономить значительные средства на отоплении в осенне-зимний период. Обустройство в подвальном этаже дома функциональных помещений – тренажёрного зала, бильярдной и т. п. – поневоле вынуждает утеплять подвал.

Подготовительные работы

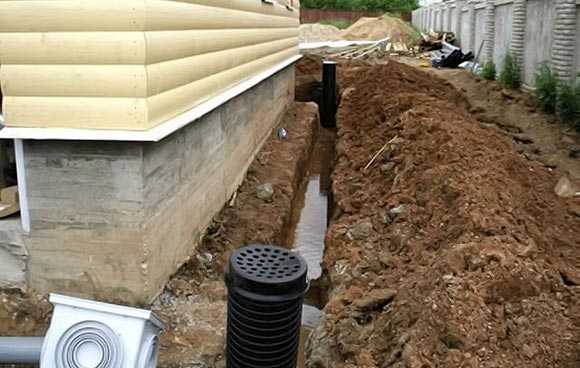

Обустройство дренажной системы. Нажмите на фото для увеличения.

Для примера можно взять утепление фундамента уже построенного дома. Все работы по теплоизоляции лучше проводить в комплексе с гидроизоляцией, устройством дренажной системы и отмостки. Это позволит уменьшить дополнительные затраты, которые неизбежны при выполнении таких операций по отдельности.

Сначала по периметру здания необходимо выкопать траншею шириной до одного метра и глубиной ниже подошвы фундамента на 15–20 см. Потом до уровня нижнего обреза основания засыпать песок по всей площади траншеи. Он будет служить песчаной подготовкой при оборудовании дренажа и устройстве отмостки.

Следующей операцией, предшествующей утеплению фундаментов, будет очистка его от земли и мусора. Потом стены основания необходимо выровнять. Для улучшения качества выравнивания можно использовать маяки из перфорированного гнутого профиля. Устанавливаются они вертикально на расстоянии 1–1,5 м друг от друга. К стене крепятся дюбелями.

Дальше готовится цементно-песчаный раствор из цемента марки 500 и мытого песка в пропорции 1:4, т. е. на одно ведро цемента надо в растворомешалку засыпать четыре ведра песка. Производя утепление фундамента и устройство отмостки, а также выполняя штукатурку в других местах подземной части основания сооружений, надо применять именно такой состав раствора.

В зависимости от величины впадин и выступов на стенах наносить раствор надо в один или два слоя. При сильных перепадах неровностей можно для повышения прочности штукатурки использовать сетку-рабицу в качестве армирующего покрытия стен фундамента. Закрепляется она на основание дома металлическими скобами.[nggallery id=125]

Окончательное выравнивание стен после штукатурки можно выполнять деревянной рейкой, если нет алюминиевого правила. Установив рейку на соседние маяки, надо сверху вниз протянуть её по свежему раствору. Поверхность после этого получается гладкой, готовой для устройства гидроизоляции. Времени для полного высыхания раствора и приобретения им необходимой прочности надо не меньше недели.

Создание дренажной системы

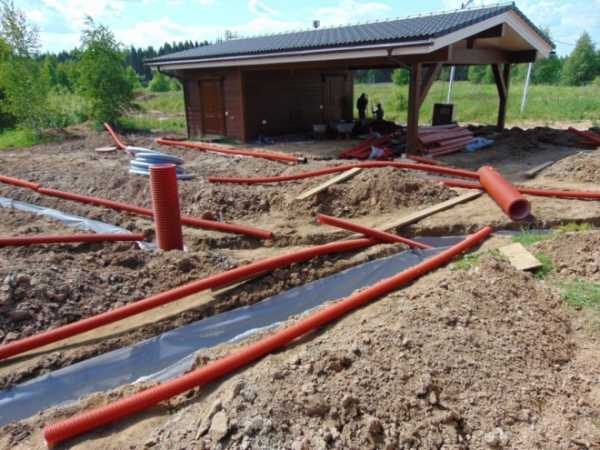

Занимаясь утеплением фундаментов, не надо забывать о создании дренажной системы. Действительно, зачем копать новую траншею для прокладки дренажных труб или оборудовать поверхностный дренаж, если траншея уже выкопана? Надо также учесть, что верхнее дренирование отводит только талые и дождевые воды. Грунтовые воды способен удалить только глубокий дренаж. Потому подготовительные работы, предназначенные для утепления фундаментов, обычно являются и подготовкой к устройству дренажной системы. Но это тема для другой статьи.

Гидроизоляция

Выполняя утепление фундамента своими руками, никто не проводит его без гидроизоляции. Для этой операции используются традиционные материалы: битумная мастика или сухой битум и листы акваизола, сполимода, технониколя и пр. На чистый и ровный фундамент валиком наносится мастика. Надо заполнить ею все трещины в стене, которые могут появиться после высыхания штукатурки.

Сухой битум расплавляется в ёмкости, а после расплавления в него для повышения пластичности добавляется отработанное моторное масло в количестве 30–40% от объёма. Такую смесь надо тщательно перемешать и так же, как и мастику, нанести на поверхность изолируемой стены.
После этого на мастику наклеиваются листы любого из выше перечисленных кровельных материалов. Изнаночный слой на них разогревается газовой горелкой с расстояния 20–25 см. Каждый лист надо прижать к стене, а потом раскатать валиком для удаления воздушных пузырей. Наклейка производится внахлёст с перекрытием предыдущего листа на 10–15 см. Стыки необходимо замазать той же мастикой или битумом.[nggallery id=126]

Теплоизоляция

Чем лучше и дешевле утеплить фундамент своего дома каждый решает из собственных возможностей и предпочтений. В качестве утеплителей больше всего применяются разновидности пенопласта и экструдированного полистирола, а также керамзит. Не совсем корректно связывать общую высокую стоимость работ при утеплении дома с использованием дорогих материалов, не зная конкретной ситуации, в которой производится утепление фундаментов. Во многих случаях высокая цена утеплителя компенсируется его хорошей эффективностью при использовании.

Утепление пеноплексом представляется наиболее удачным решением проблемы теплоизоляции.

Такой материал обладает рядом положительных качеств. Достаточно привести несколько показателей для его характеристики:

  • Низкая теплопроводность – до 0,03 Вт/м²;
  • Высокая прочность на сжатие – до 500 КПа;
  • Минимальное водопоглощение – не более 0, 2%.

Для установки на фундамент плит пеноплекса толщиной 50 мм используются грибковые дюбеля длиной до 120 мм. На 1м² площади потребуется 5–6 таких креплений.

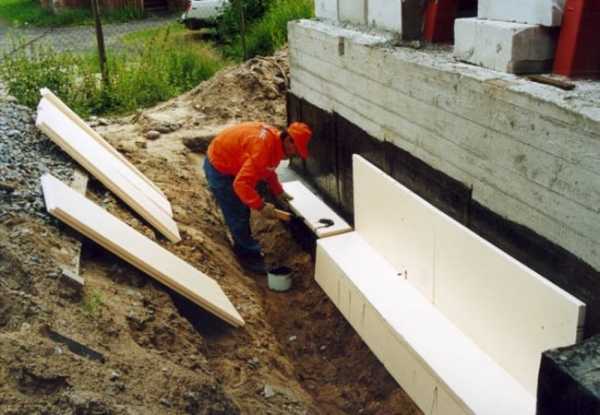

Утепление фундамента экструдированным пенополистиролом по уже выполненной гидроизоляции не требует какой-либо дополнительной подготовки. В стене основания через предварительно закреплённую плиту пеноплекса перфоратором сверлятся отверстия и в них забиваются дюбели, закрепляющие утеплитель. Пять– шесть таких точек крепления будет достаточно для одного листа[nggallery id=127]

После этого углубления, в которых окажутся грибки дюбелей необходимо замазать акриловым клеем. Утепление фундаментов по такой технологии заканчивается окончательным выравниванием поверхности с применением фасадной сетки на основе стеклоткани в качестве армирующего слоя. Наклеивается такая арматура акриловым клеем при помощи шпателя. Поверх неё наносится последний выравнивающий слой грунтовочного раствора.

Зачем надо утеплять фундамент керамзитом, если имеется пеноплекс? Это может быть в том случае, если в стадии строительства дома вы обнаружили, что грунтовые воды поднимаются слишком высоко. Тогда, наряду с усиленной гидроизоляцией и заглубленной дренажной системой, утепление керамзитом было бы оправданным.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

как сделать своими руками систему для дома

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Дренаж фундамента дома своими руками

При строительстве любых подземных сооружений, высотных жилых домов, промышленных и общественных зданий, а также загородных индивидуальных домов, очень важным является правильный дренаж фундамента здания.

Компания Технопрок предлагает материалы для гидроизоляции фундаментов, для защиты гидроизоляции и устройства дренажа фундамента дома. Современный материал — профилированная мембрана TECHNOPROK GEO8 при монтаже на фундамент решает одновременно 2 задачи — и дренаж фундамента и  защиту гидроизоляции. Поставляется дренажная мембрана в рулонах 2х20м, т.е. по 40 квадратных метров.

В ассортименте компании «Технопрок» защитные профилированные мембраны, произведенные в Германии на заводе «Eurosystem Polska Sp. z o.o.» под private lable Technoprok Geo. Глобализация  и отсутствие границ в Единой Европе позволили польской компании наладить производство в Германии. Изготавливаются профмембраны из очень плотного и прочного на разрыв полиэтилена с параллельно или диагонально расположенными по всей площади тиснениями.

Подробнее прочитать об этом материале можно на странице Мембрана профилированная Тechnoprok Geо8. Здесь же рассмотрим, как этот строительный материал используется для защиты фундамента.

Зачем нужен дренаж фундамента дома

По большому счету правильная защита от воды подземной части любого здания — это комплекс мероприятий.

  • Во-первых, непосредственно бесшовная гидроизоляция фундамента;
  • Во-вторых, защита гидроизоляционного покрытия от механических повреждений;
  • В-третьих, дренаж фундамента;
  • В четвертых, утепление гидроизоляции фундамента;
  • В-пятых, устройство утепленной отмостки;
  • В-шестых, дренаж участка, если требуется.

Если при возведении дома были выполнены 5 первых пунктов, то можно лишь порадоваться за таких грамотных строителей. Но, такое всё же редкость. В лучшем случае ограничиваются Первым, Четверты м, и, может быть, Пятым.

Но, если дом расположен на глинистых грунтах, если на участке высокий уровень грунтовых вод, если здание в местности, где на большую глубину промерзают зимой грунты, то — … Очень скоро придется пожалеть, что при строительстве не был выполнен дренаж фундамента дома. Тем более, что, используя профмембрану, возможно выполнить дренаж фундамента и своими руками

Дело в том, что влага в грунте, которым засыпан фундамент, представляет реальную опасность. Зимой, при промерзании почвы, если в ней имеется влага, грунт «пучит», он увеличивается в объеме и двигается. При этом для глинистой почвы давление перемещающегося грунта может достигать до 40 тонн на 1м2. Не всякий фундамент способен выдержать такие нагрузки. И, чтобы не рисковать целостностью здания, лучше сделать так, чтобы встретить холода с сухим, неувлажненным грунтом вокруг здания. Или точнее, — сухим грунтом вокруг здания на глубину промерзания почвы. А сделать это можно, если выполнить дренаж фундамента дома.

Справедливости ради отметим, что в некоторых случаях можно и не «заморачиваться» дренажом фундамента. Например, если дом построен на песчанной почве, которая отлично дренирует воду, без препятствий, пропуская ее вниз. Например, если при участок под строительство находится в местности, где земля промерзает незначительно (например, в Краснодаре это 0,8м). При выполнении этих двух условий дренаж фундамента не нужен, ввиду отсутствия воды поблизости от фундамента, как таковой.

Но, уменьшение риска повреждения гидроизоляционного покрытия фундамента при эксплуатации из-за морозного пучения, не отменяет риска порчи покрытия при обратной засыпке. Камни, битый кирпич, осколки стекол, куски арматуры, доски и прочий мусор, который строителям проще «похоронить» в котловане дома, чем вывозить. Всё это запросто может повредить, порвать, продырявить и т.п. даже самую лучшую, качественную бесшовную гидроизоляцию из современных гидроизоляционных материалов.

К тому же, в процессе эксплуатации на фундамент дома воздействуют не только грунтовые воды, но и агрессивная почвенная среда, грибки, плесень, корни растущих деревьев и сорной травы. Всё это может повредить гидроизоляционное покрытие фундамента.

И тогда даже, если дом расположен на песчанном грунте Краснодарского, Ставропольского края или Астраханской области, где дождей выпадает не густо, то в один «прекрасный» день можно обнаружить воду в подвале. Поэтому всегда следует предусмотреть защиту гидроизоляции от механических повреждений. И лучше всего для этой цели подходит профилированная мембрана.

Итак, используя профмембрану Technoprok Geo, решается одновременно две задачи: защита фундамента и дренаж фундамента.

Как сделать дренаж фундамента своими руками

Сразу отметим, что не обязательно «своими руками», это могут быть и «чужие руки», т.е. дренаж фундамента можно выполнить самостоятельно, если площадь не большая, грунт мягкий, рельеф несложный, фундамент не глубокий, и, если, в конце концов, Вам нравится строить и мастерить своими руками. Ну, а если, физический труд в силу различных обстоятельств, не для Вас, то следует нанять тех, кто выполнит для Вас дренаж фундамента за вознаграждение.

При проведении дренажных работ необходимо учитывать особенности грунта. Также выбор марки профмембраны влияет на конструкцию устройства дренажа фундамента, об этом — ниже. А пока на рисунке показана общая схема дренажа фундамента.

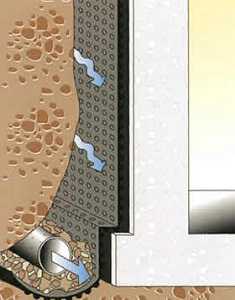

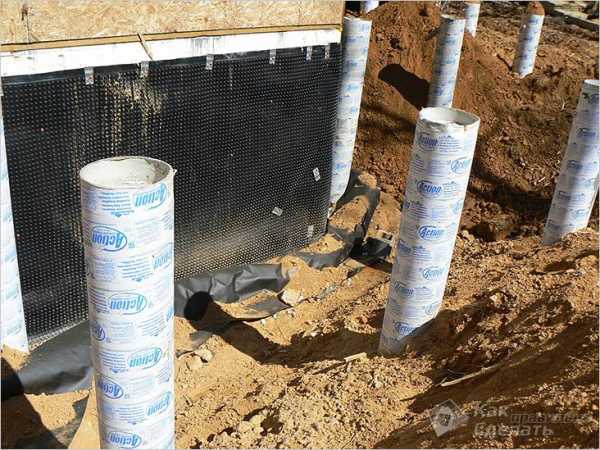

Суть понять не сложно. На фундаментую стену, поверх гидроизоляции укладывается дренажная мембрана, заправленная под дренажную трубу. Таким образом профмембрана защищает гидроизоляционное покрытие, а также способствует беспрепятственному стеканию влаги к трубе. Пространство над трубой у стены заполняется грунтом, который не задерживает влагу, легко пропуская ее вниз, — это песок или гравий либо песко-гравийная смесь.

Следует понимать, что дренаж фундамента дома без дренажной трубы по периметру, дренажных колодцев либо сброса воды на рельеф, — лишен смысла. Воду необходимо не только отсекать от здания и уводить ее вниз, но и перенаправлять подальше от дома.

Итак, каким образом крепить профмембрану на поверхности фундаментной стены, чтобы сделать дренаж фундамента правильно?

Схемы монтажа дренажа фундамента

Компания Технопрок предлагает для дренажа фундамента 2 марки геомембраны: TECHNOPROK GEO и TECHNOPROK GEO DRAIN. По плотности пластика, по размерам «шипов», по их количеству и расположению оба этих материала идентичны. Отличие лишь в том, что по поверхности TECHNOPROK GEO DRAIN изначально на заводе уже припаян геотекстиль. Из-за этого схема монтажа этих двух видов профмембран для дренажа фундамента отличается.

Дренаж фундамента «классической» профмембраной (без геотекстиля)

Если используется профилированная мембрана марки TECHNOPROK GEO 8, то очередность монтажа материалов на фундаментную стену следующий.

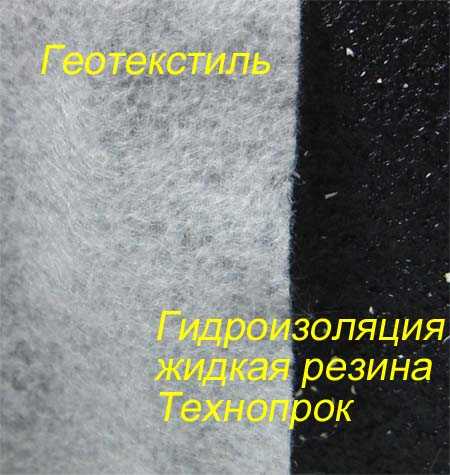

Во-первых, поверх гидроизоляции крепится геотекстиль. Отметим, что на сайте technoprok.ru в качестве гидроизоляции выступают только жидкие резины, которые в комплексе предлагает фирма Технопрок. Если Вы используете для гидроизоляции прочие материалы, то за разъяснениями об устройстве дренажа обращайтесь к поставщику гмдроизоляции.

Это разделительный слой. Зачем и когда он нужен?

Если фундамент глубокий, если не утеплен или плохо утеплен грунт по периметру здания, если качество грунта-заполнителя над трубой плохое или правильный, дренирующий заполнитель не везде уложен правильно и на достаточную ширину, то нельзя исключить воздействия на фундамент сил морозного пучения. И если между гидроизоляцией и профмембраной не будет слоя-разделителя, то двигающаяся вдоль стены профмембрана может повредить гидроизоляционное покрытие.

Узнать больше об этом разделительном нетканом материале можно на странице сайта technoprok.ru геотекстиль для дренажа и армирования.

Вместо геотекстиля можно уложить на гидроизоляцию плиты экструдированного пенополистирола. Это позволит не только получить толстый (в прямом смысле) разделительный слой, но и утеплить гидроизоляцию.

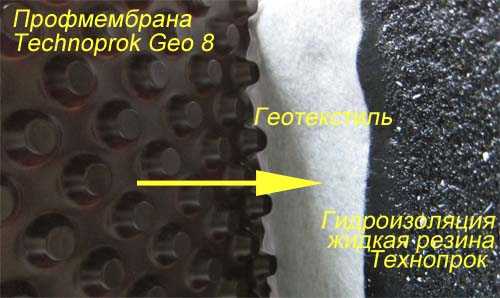

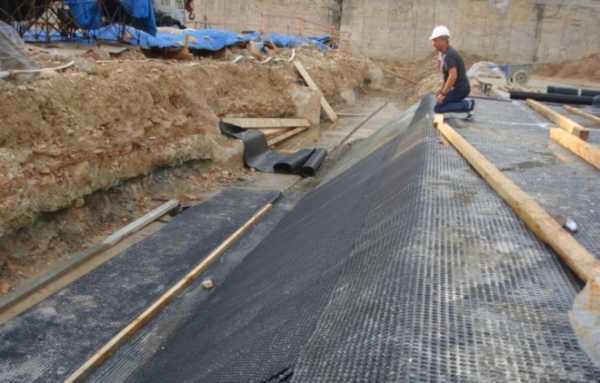

Поверх геотекстиля устанавливается профилированная мембрана.

Обратите внимание, что шиповидка устанавливается шипами к геотекстилю. И тогда между профмембраной и стеной образуется воздушный зазор, вентилирующий слой, и, даже если влага проникнет туда, то она стекает вниз между бугорками. Но, если качественно закрепить мембрану на стене, то влага не может проникнуть за нее. Главное здесь — хорошо, герметично состыковать несколько полотен.

Затем осуществляется обратная засыпка. И грунт при этом забивается снаружи в вогнутости, ямки профилированной мембраны, прижимая, придавливая ее к стене.

Благодаря «шипованому» рельефу достигается равномерная передача нагрузки от почвы к подземной части дома.

Дренаж фундамента профмембраной с припаенным геотекстилем

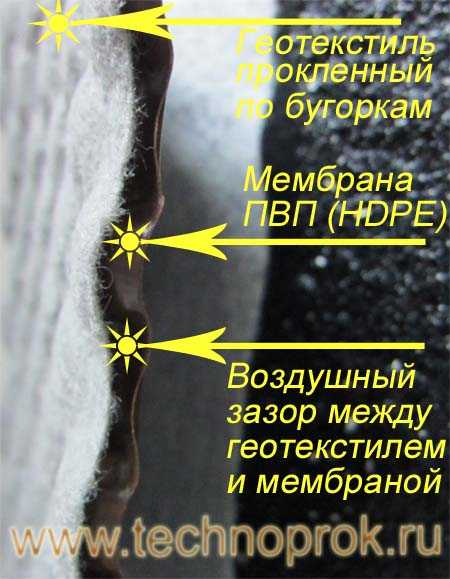

Если используется профилированная мембрана марки TECHNOPROK GEO DRAIN 8, то схема монтажа материалов для дренажа фундамента несколько отличная от той, что описана выше.

Первый, разделительный слой из геотекстиля остается такой же. А вот поверх него укладывается профмембрана, но уже вогнутостями внутрь, т.е. гладкой пластиковой стороной к геотекстилю.

И, обратите внимание, у этого материала с обратной стороны, т.е. по выпуклостям, по шишечкам уже проклеен геотекстиль.

Компания Технопрок предлагает профилированные фундаментные пленку Technoprok (ex-Eurovent). Эти материалы создают защиту, дренаж, гидроизоляцию и вентиляцию подземных частей зданий любого назначения. Дополнительно образуют слой термической, акустической изоляции. Профмембраны используются как вертикальная гидроизоляция и дренаж фундамента и фундаментных стен, а также в качестве выравнивающего слоя для напольных плит.

Поделиться

Поделиться

Поделиться

Твитнуть

www.technoprok.ru

Пристенный дренаж фундамента — фундамент с дренажной системой

Чтобы жилой дом в частном секторе в черте города или за его пределами не подтапливался, следует сделать пристенный дренаж фундамента. Такое сооружение позволяет ограничить высоту протекания грунтовых вод, чтобы они не лились через критическую отметку, затапливая подвал или погреб (или смотровую яму в гараже). К тому же кроме затопления тех или иных помещений, может произойти еще масса неприятностей. Возникнет сырость и плесень на стенах, потолке и полу помещений, будут испорчены отделка и инвентарь, разрушен фундамент.

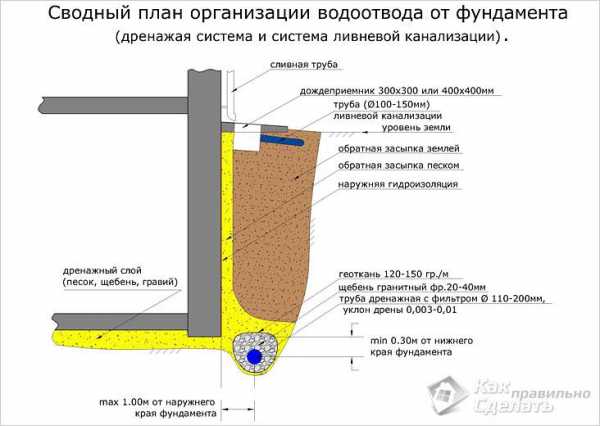

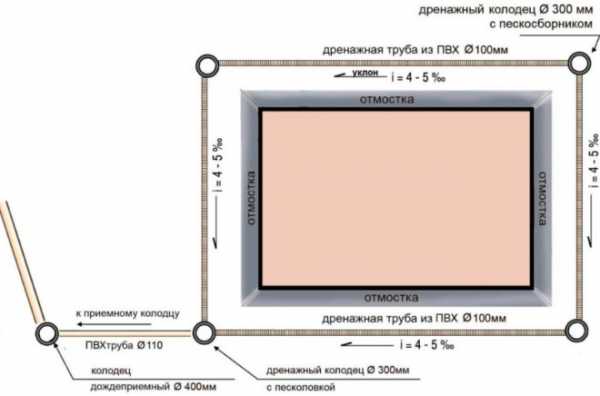

План организации водоотвода от фундамента

Как выглядит дренажная схема? Ниже уровня фундамента, соответственно, ниже уровня пола подвала (или любой другой комнаты, которая расположена ниже всего) сооружается конструкция, необходимая для того, чтобы не дать проникнуть грунтовым и дождевым водам в подвальные помещения. Рассмотрим, что собой представляет устройство пристенного дренажа фундамента.

Свойства

Дренаж фундамента

По сути, сегодня мало кто скажет, что дренажная система не нужна. Для тех, кто имеет дом с подвалом или же в здании имеется цокольный этаж, отвод влаги рядом со стеной просто необходим. Конечно же, о нем будет лучше позаботиться еще при строительстве, когда только закладывается фундамент. Ну а в том случае, когда здание уже построено, а влагоотвода при этом нет, придется найти время и средства на то, что создать систему защиты от грунтовых вод. Началом устройства дренажа будут работы по выкапыванию котлована вокруг дома.

Трубы для отвода влаги, также известные как дрены, помещают вокруг здания по всему периметру. На углах дома, там, где трубы стыкуются друг с другом, делаются смотровые колодцы. В самом низком месте дачного участка устраивают откачивающий колодец. Его цель – вывести избыток влаги за границы территории в ближайшую ливневую канализационную систему или какой-нибудь водоем.

Если уложить замок из глины на расстоянии полметра от фундамента, то можно дополнительно защитить его от воды.

Устроить влагозащиту при стене означает, что будут применены дренажные элементы нескольких видов:

  • Линейный. Он выполняется из секций, сделанных из поливинилхлорида. Такие секции имеют несколько желобов, а также защитные решетки, которые монтируются по всей отмостке вокруг доме. Попадая в эти решетки, вода по трубам проходит в приемный колодец.
  • Пластовый. Этот вид дренажа оборудуют непосредственно под фундаментом, располагая его на одном уровне с подушкой из песка. В результате этого вся лишняя жидкость перетекает в приемный колодец по дренам с перфорацией, поверх которых насыпан песок из реки и щебень (предварительно промытым). Щебень и песок нужны, поскольку играют роль защитного фильтра.

Выполнение расчетов по монтажу дренажа

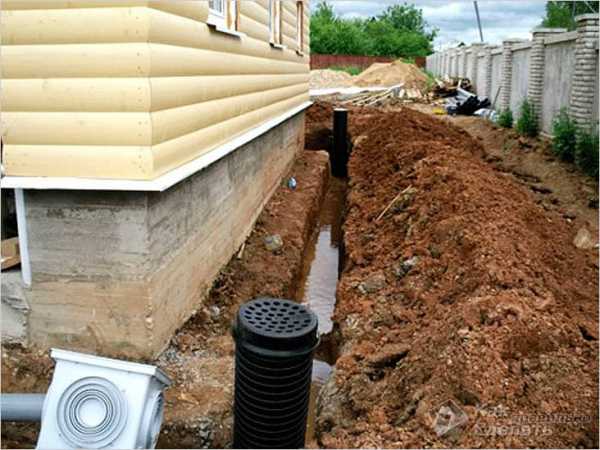

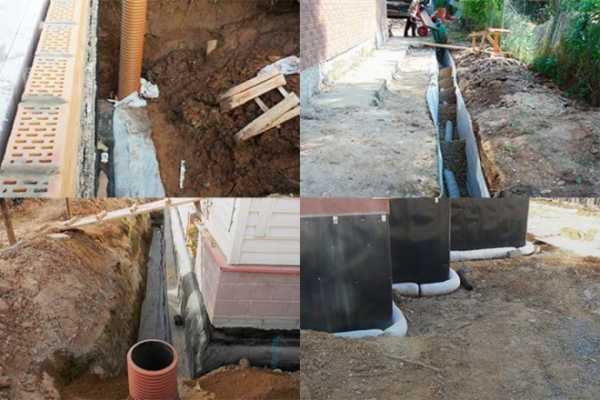

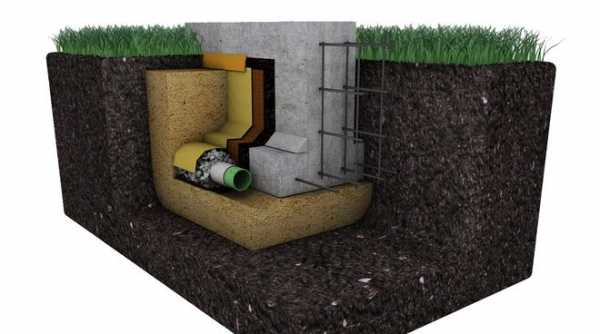

Пристенный дренаж

Решая, как будет выполняться гидрозащита основания здания, необходимо помнить несколько важных факторов:

  • Глубина закладки фундамента. От неё зависит глубина прокладки дренажа, который должен быть расположен на уровне с подушкой или даже чуть ниже нее.
  • Уклон дренажа. Если равномерно понижать дренажную систему в ту сторону, где находится сборный коллектор, придавая трубопроводу уклон 2 см на погонный метр, то так можно обеспечить отвод избыточной воды без перебоев, не допуская того, чтобы она застаивалась в трубах, приобретая неприятный запах.

Чтобы правильно выполнить дренаж, необходимо заранее отметить точки системы находящиеся в самом верху и в самом низу. От того места, где будет находиться точка сбора воды и ее отвода, самым прямым образом зависит отметка глубины, на которой придется прокладывать верхний уровень системы. Как правило, за такую отметку берут угол дома, а нижней отметкой может служить сточный колодец-приемник.

Чтобы понять, как выполняется дренаж и производятся связанные с ним расчеты, рассмотрим небольшой пример. Возьмем для наглядного примера дом длиной 8 м и имеющий ширину ровно 5 м. Колодец будет находиться от строения на расстоянии 9 м, при этом его верхним уровнем будет отметка возвышаюзаяся над землей на 28 см.

Рассчитываем длину траншей. Длина отдельных участков траншеи к месту, куда будет отводиться вода, равна 13 м (сумма ширины и длины дома, равные 5 и 8 м соответственно). Общая длина траншеи до приемного колодца – 22 м (13 м, рассчитанные выше, и 9 м до колодца). В итоге допустимым уклоном будет считаться величина, равная 44 см (2 см × 22 м длины).

Если точка, где будет сбрасываться вода, по определенным причинам оказывается слишком высокой, необходимо установить дренажный насос, с помощью которого можно обеспечить откачку из приемного колодца.

Вне зависимости от того, что потребуется в вашем случае, дренаж вокруг фундаментной плиты должен быть расположен на расстоянии не менее 3 м от здания. А наполнители — песок и гравий, засыпают на глубину, которая не даст этим материалам вспучиться, если будут промерзать грунтовые воды. Кроме этого, вокруг здания обязательно нужно устроить отмостку шириной не менее метра.

Компоновка

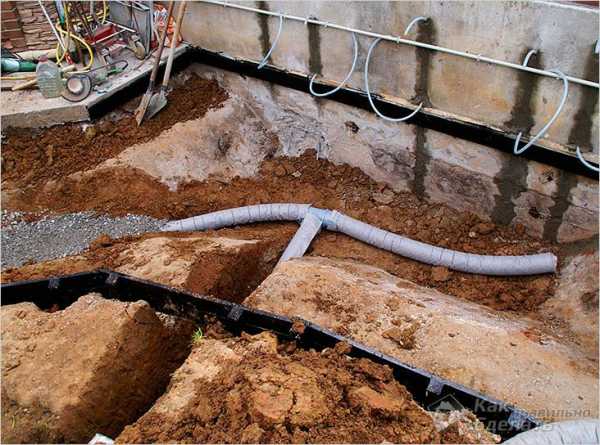

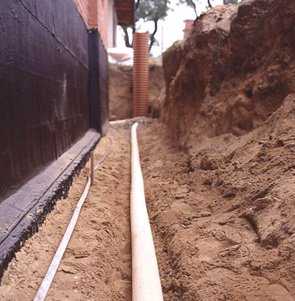

Дренажная система вокруг дома

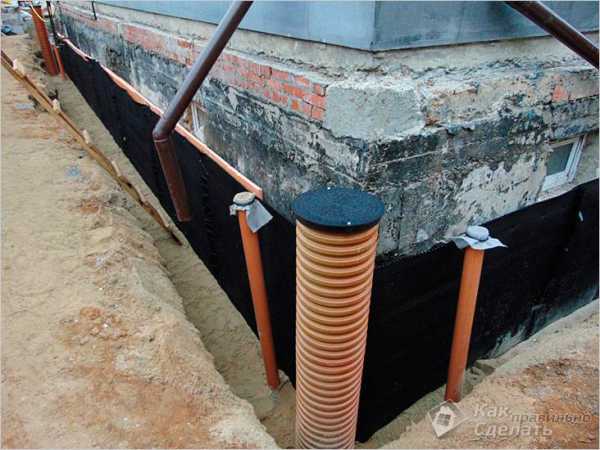

По большому счету, выполнить пристенный дренаж несложно, главное, выполнять все работы поэтапно, в следующем порядке:

  • Во время создания песчаной подушки, надо тщательным образом вымерять перепады по высоте в разных местах, используя нивелир (геодезический прибор, измеряющий разницу высот на отличающихся отметках). На отмеченных местах устанавливают метки, или вехи. Там, где глубина меньше необходимой, следует досыпать песка, где она больше – срезать грунт. Так получится равномерный уклон, по которому можно уложить трубы так, чтобы вода по ним стекала равномерно, без применения насоса.
  • Сверху слоя песка обязательно нужно расстелить геотекстильное полотно, после чего высыпать на него вымытый гравий. Когда гравий рассыпан, в нем делают углубление, в котором будет проложена дренаж. Во время укладки необходимо следить, чтобы уклон был одинаковым по всей длине траншей.
  • На гравий надо уложить перфорированные трубы из поливинилхлорида. Отверстия в них должны иметь размер, который не даст мелким частицам гравия образовать засор.
  • По завершении всех соединений проверяем общий уклон в целом. Сделать это можно, натянув шнур. На каждой паре метров уклон должен увеличиваться на 2 см. То есть через 2 м дренажный отвод опустится на 2 см, через 4 м – на 4 см, и так далее.
  • На углах используем тройники, чтобы угловых стыков, а вверх вывести вертикальную трубу, у которой будет плотно закрывающаяся крышка. Благодаря таким отводам, установленным на каждом углу, систему будет легко делать промывку от попавшего мусора или ила.
  • Укладываемые в траншеи трубы, обмотываются геотектсилем, причем обмотка должна быть без пропусков. Также в нее не должен попасть гравий или песок. Чтобы геотекстиль не размотался, его завязывают капроновой ниткой.
  • После обмотки делается засыпка чистым гравием, слоем толщиной около 17 см. Получившуюся подушку из гравия необходимо накрыть тем же геотекстилем, чтобы предотвратить попадание в отверстия грунта.
  • Поверх гравия насыпают речной песок крупной фракции, который даст возможность дополнительно фильтровать сточные воды.
  • Выпуск трубы канализации отходящей от дома, необходимо обязательно утеплить. Для этого можно использовать пенопласт толщиной не менее 20 см.

Собственно, это последний этап в строительстве пристенного дренажа фундамента. На фото в конце статьи можно увидеть, как выглядят те или иные этапы обустройства такой защиты. Готовую систему можно будет эксплуатировать несколько десятилетий, если за ним смотреть и своевременно обслуживать.

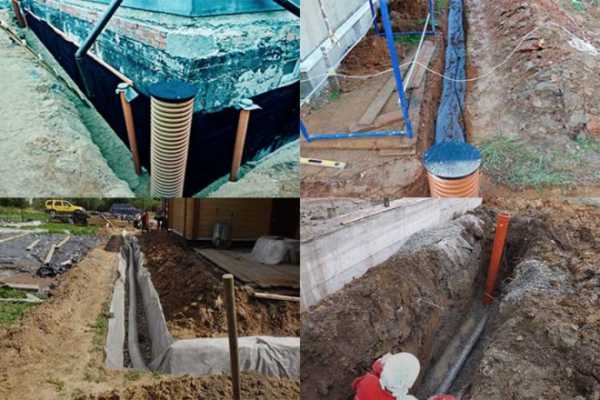

Фото

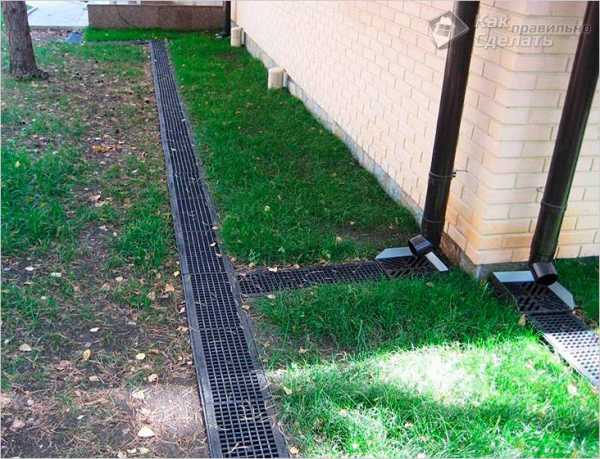

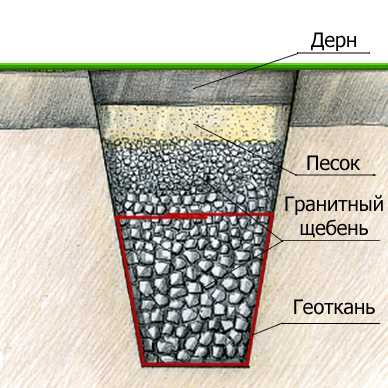

Поверхностный дренаж

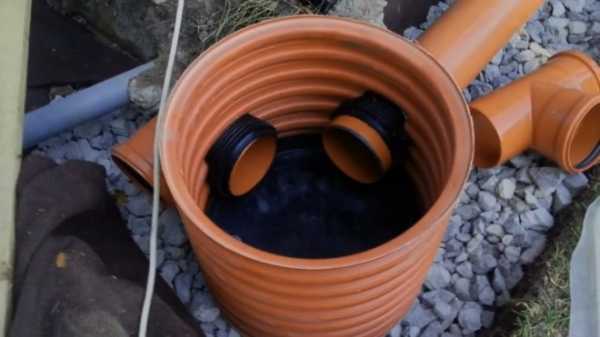

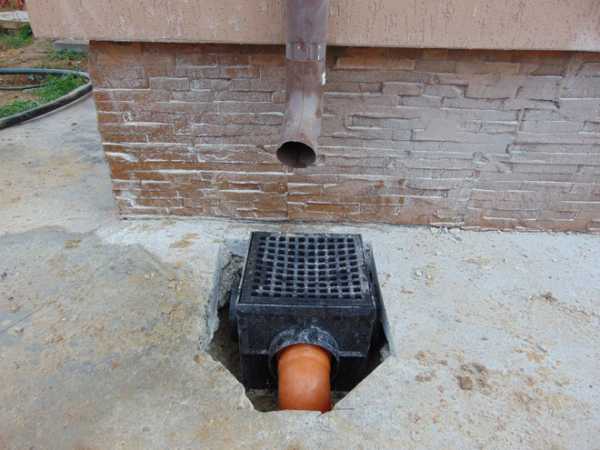

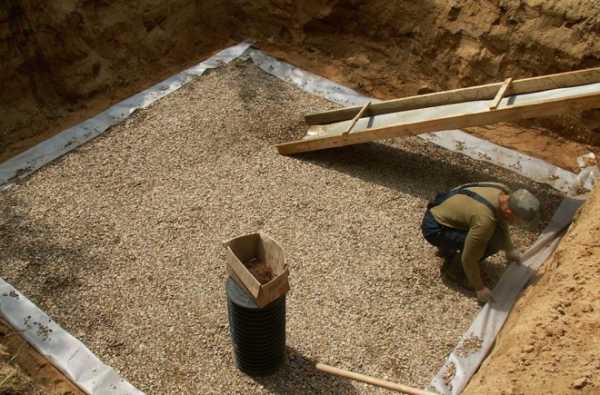

Приёмный колодец системы

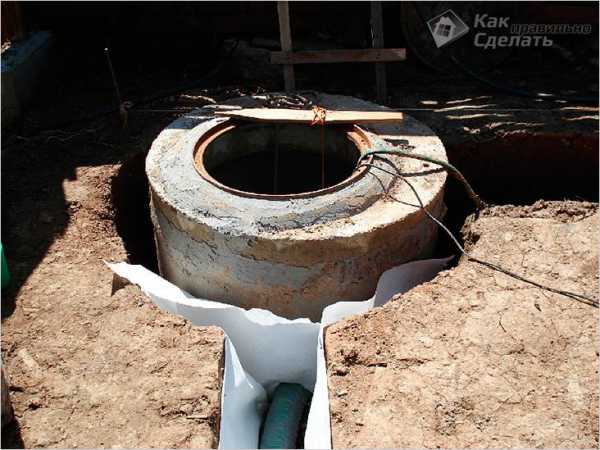

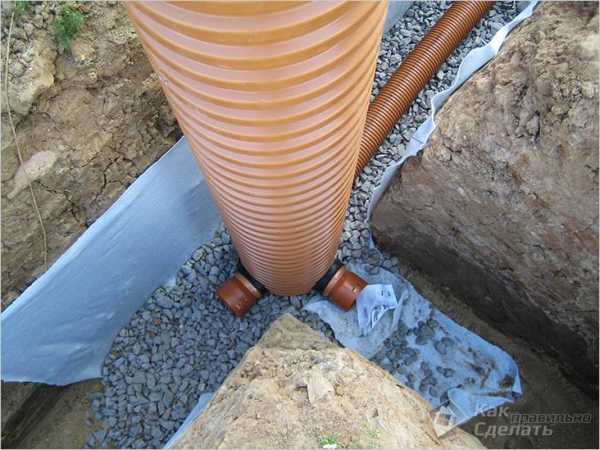

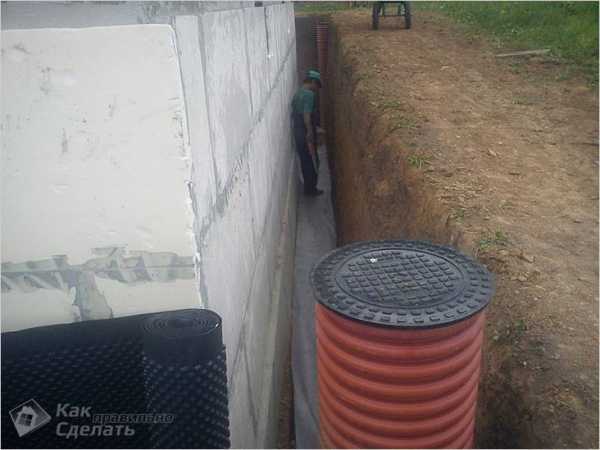

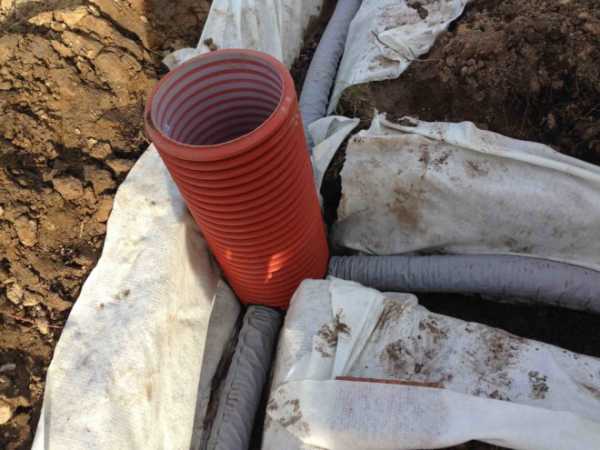

Дренажный колодец

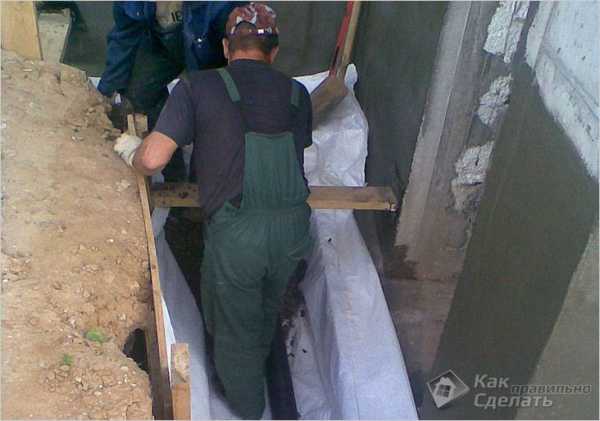

Работа с геотекстилем

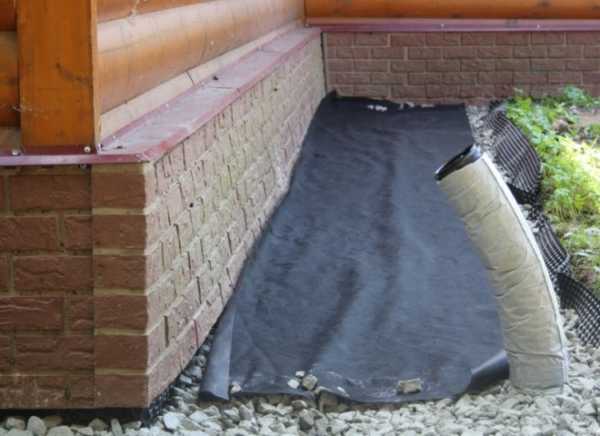

Укладка геотекстиля

Укладка гибкого шланга

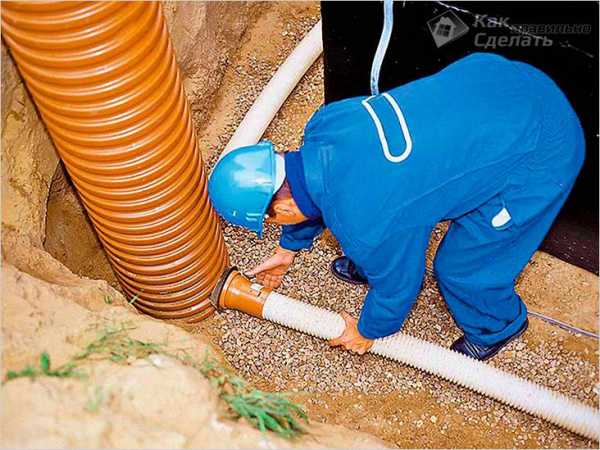

Установка труб

Высокий уровень грунтовых вод

Видео



kakpravilnosdelat.ru

обустройство ленточной, круговой, пластовой системы

Далеко не всегда отведенная под строительство территория идеально подходит для возведения дома. Часто уже на этапе подготовки обнаруживаются подводные камни, особенности геологии, ландшафта и почвы, задачи, которые приходится решать в ходе работы.

Яркий пример – участок с высоким уровнем грунтовых вод. Казалось, тут строить нельзя, но достаточно выполнить ряд несложных мероприятий, обеспечить дренаж фундамента – и проблема решится.

Содержание статьи

Что такое дренаж и зачем он нужен

В общем смысле дренаж – это система водоприемников и трубопроводов, предназначенная для отвода грунтовых и ливневых вод за пределы строения. Дренаж необходим в случае высокого расположения водоносного горизонта или плохо пропускающих влагу грунтов.

Вне зависимости от конфигурации дренажная система должна обеспечивать:

  • отвод дождевой и талой воды;
  • контроль уровня грунтовых вод;
  • защиту подвала от затопления;
  • долговечность фундамента.

Особенно остро необходимость дренажа ощущается в зимнее время в период неустойчивой температуры, когда при оттепели вода просачивается в щели фундамента, замерзая, расширяется и планомерно разрушает бетон.

Из всего вышесказанного можно сделать вывод – строить на чрезмерно увлажненной почве можно, но до начала сооружения фундамента надо обеспечить хороший водоотвод. Сделать это можно несколькими способами.

Виды

Основных разновидностей дренажных систем несколько. Выбор той или иной напрямую зависит от особенностей участка, степени подверженности его затоплению, уровня грунтовых вод.

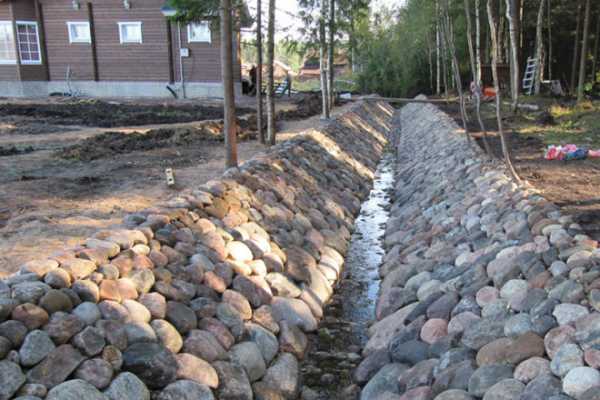

Открытый дренаж

Это по-настоящему бюджетный вариант. В основе системы лежит ряд открытых каналов, прорытых на участке, по которым избыток воды отводится от здания. Данная схема не может защитить от грунтовых вод, но достаточно эффективно собирает дождевую и талую воду.

Использовать подобную систему рационально только в случае участка, на котором водоносный горизонт залегает достаточно глубоко, но глинистая почва способствует застаиванию дождевой воды.

Ливневая канализация

Поскольку сама по себе открытая система малоэффективна, ее стоит дополнить ливневкой. Ее задача – сбор и удаление за пределы участка дождевой воды.

Конструктивно ливневка состоит из сети труб, уложенных под землей, и водосборников, выведенных на ее поверхность. В зависимости от предпочтений владельца может быть установлено несколько точечных сборников или каналов ленточного сбора.

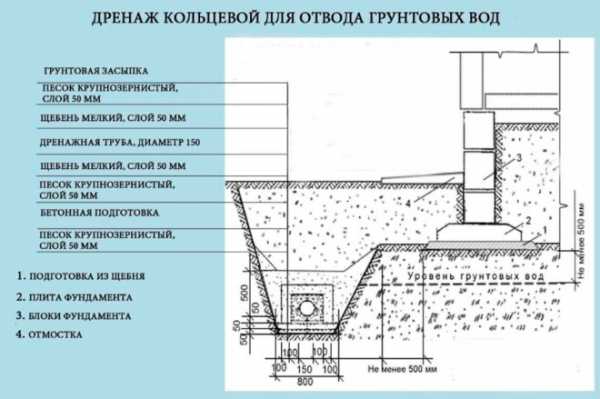

Кольцевая система

Обе предыдущие конструкции нельзя рассматривать как полноценный дренаж. Они лишь удаляют влагу с поверхности, не регулируя уровень воды в почве.

Обратите внимание! Кольцевая система является хорошей защитой фундамента, в случае правильного монтажа она обеспечит долговечность и надежность постройки.

Система включает в себя две части – ливневую защиту и трубопроводы отвода грунтовых вод. Ливневая защита состоит из труб, в которые подается вода, собранная с крыш зданий, она транспортируется в накопительные колодцы и аккумулируется в них. Вторая часть – это замкнутая сеть специальных трубопроводов с отверстиями (трубчатых дренов). Они собирают воду из почвы и направляют в те же накопители.

При необходимости значительно понизить уровень грунтовых вод используются дренажные колодцы. Избыточная влага, которую собирают все эти устройства, отводится за пределы участка в случае уклона или собирается в коллекторе для последующего вывоза.

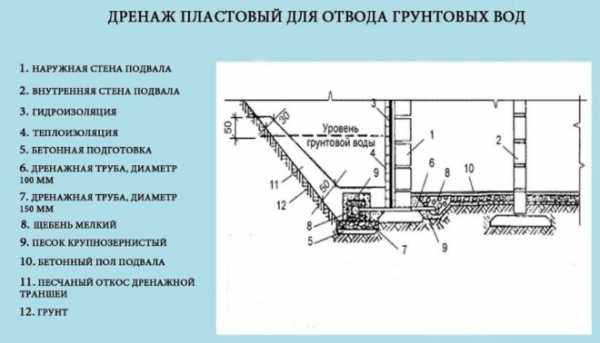

Пластовый дренаж

Пожалуй, самым эффективным способом защиты фундамента является пластовый дренаж. Он отлично справляется со своей задачей на любой почве, собирает и удаляет воду. Это отличный дренаж ленточного фундамента, фундамента из цельных бетонных блоков и других подобных конструкций. Единственным его недостатком является то, что проложить трубопроводы можно только до начала строительства.

Основа системы – перфорированные трубы, которые уложены ниже подошвы фундамента на уровне песчаной засыпки. Собранная ими вода аккумулируется в приемном колодце. Далее она сливается в канализацию, а в случае ее отсутствия периодически вывозится.

Монтаж

Защита от грунтовых и ливневых вод многоэтажного здания или промышленного сооружения – сложная задача, но изготовить систему дренажа фундамента частного дома можно самостоятельно. Важно только правильно выбрать метод и качественно выполнить работу.

Обеспечить отвод ливневых вод от фундамента дачи или загородного дома проще всего открытым способом. Это несложная задача, единственное условие успеха – соблюдение угла, обеспечивающего сток.

Совет! Важно правильно выбрать конфигурацию каналов. Для продолговатого участка можно порекомендовать сеть параллельных траншей, сливающихся в одну общую. Квадратную территорию с уклоном можно защитить лучами, в данном случае стоки сходятся в одной точке.

Чтобы дренаж служил долго, а земляные стенки не осыпались, рекомендуется сделать гидроизоляцию. Например, можно выстелить дно траншеи полиэтиленом, а внутрь засыпать щебень.

Создать открытую систему действительно просто, но, если требуется полноценная защита от грунтовых вод, она не подойдет, надо рассматривать другие варианты, к примеру, создание кольцевой системы.

Кольцевая система: особенности выбора материала

Нередко недостатки выбранного для строительства участка всплывают уже после постройки дома. Регулярно затапливает подвал, в доме постоянная сырость, фундамент подвержен воздействию влаги. Самое время принимать меры, а именно создавать надежную дренажную систему.

Основой кольцевого дренажа являются перфорированные дрены. Раньше для этой цели применяли керамические, асбоцементные или металлические трубы. Все они имеют целый ряд недостатков, потому в последнее время не используются. Лучший выбор для дренажа фундамента – перфорированная ПВХ-труба. В продажу поступает несколько ее разновидностей:

  • двухслойная с геотекстилем;
  • однослойная с геотекстилем;
  • дренажная труба с фильтром из кокосового волокна;
  • ПНД с геотекстилем и без такового.

Лучшие потребительские характеристики имеет двухслойная труба, ее можно укладывать на глубину до 8 м, правда, в условиях частного дома это слишком. Другие разновидности рассчитаны на эксплуатацию на глубине до 3 м, что вполне достаточно. Рекомендуется выбирать дрены с дополнительным фильтром и обязательно с ребрами жесткости, это убережет от преждевременного выхода системы из строя.

Совет! Касательно диаметра: тут все зависит от степени насыщенности водой грунтов. Чаще всего для ливневой канализации выбирают трубы 100 мм, для кольцевой или пластовой системы 165 мм.

Еще понадобятся дренажные колодцы. Оптимальный материал для них тот же пластик. Изделия из него долговечны, не подвержены засорам, их просто обслуживать. Колодцы данного типа, помимо сбора влаги, обеспечивают возможность контроля состояния системы, при необходимости ее очистки.

Помимо основных деталей, не обойтись без всевозможных угловых соединений, тройников, заглушек. Все это покупается отдельно, исходя из конфигурации дренажа.

Шаг 1: подготовка

Дренажные трубопроводы укладывают вокруг дома, следовательно, чтобы подсчитать количество материала, нужно измерить длину каждой его стороны. Отступы от стен здания делают 1,5–3 м, все зависит от площади дома и глубины залегания грунтовых вод.

Чтобы не ошибиться, стоит сделать небольшой чертеж, схему будущей дренажной системы. От руки нарисовать контуры дома, указать расположение колодцев, коллекторного резервуара. По готовой схеме несложно подсчитать длину трубопроводов, составить перечень необходимых соединителей.

На заметку! Глубина залегания дренов зависит от климатических условий, они должны находиться ниже точки промерзания грунта, в противном случае долговечность системы не гарантируется.

Количество дренажных колодцев выбирают исходя из насыщенности пластов влагой. Оптимальным вариантом видится четыре по углам здания. Коллектор должен располагаться на расстоянии не менее 3 м от дома. Касательно его материала можно приобрести готовое пластиковое изделие и закопать его, можно вырыть достаточно глубокий колодец и обеспечить его гидроизоляцию.

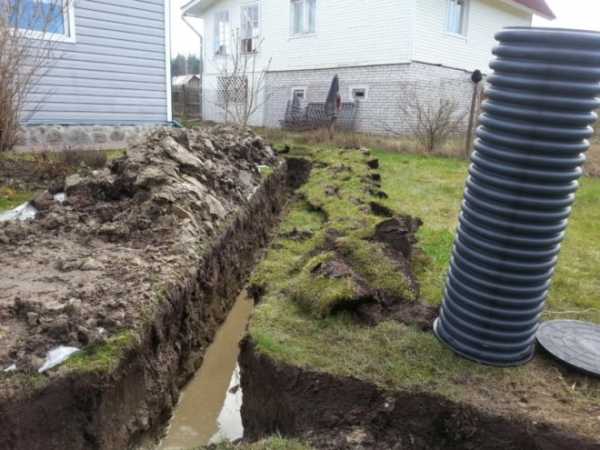

Шаг 2: земляные работы

Как только все необходимое подготовлено, можно приступать к работе. Прежде всего, надо выкопать траншею. Используя рулетку, схему переносят на участок. С помощью колышков и веревки обозначают трассу будущего дренажа.

Начинать выемку грунта лучше с той части участка, на которой заглубление минимально, следовательно, с наивысшей точки создаваемой системы. Постепенно увеличивая глубину, выкапывают траншею вокруг дома, делают отвод к коллекторному колодцу.

Во время выемки грунта важно контролировать уклон, чтобы вода не застаивалась в трубе. Оптимальная его величина составляет 2 градуса.

Помимо траншеи, на этом же этапе готовят углубления под водосборники. Их глубина должна на 20–30 см превышать высоту колодца, по краям обязательно оставлять пространство для последующей отсыпки щебнем.

Шаг 3: подушка

Перфорированная труба должна лежать на надежном основании, которое к тому же свободно пропускает воду. Лучший вариант для подушки – песок. Дно траншеи заполняют слоем примерно 50 мм, тщательно утрамбовывают.

На песок стелют геотекстиль, это материал, характеризующийся прочностью, задерживающий мелкие частички грунта, но пропускающий воду. Листы укладывают внахлест, временно крепят колышками из проволоки или испорченных электродов.

Подложку засыпают щебнем. Толщина слоя должна быть в пределах 10 см. Чтобы система долго служила, щебень рекомендуется промыть проточной водой.

Шаг 4: соединение элементов системы

Устанавливают колодцы, прокладывают дренажные трубы. Врезку трубопроводов выполняют на высоте не менее 20 см от дна колодца, это убережет дрены от засора и обеспечит простоту обслуживания – при необходимости содержимое колодца можно быстро откачать, используя обычный глубинный насос.

Шаг 5: завершение работы

Убедившись в том, что все сделано правильно, закрывают систему. Трубы заворачивают геотекстилем, он убережет систему от заиливания, не препятствуя попаданию внутрь воды. В результате получится пластиковая труба, завернутая в подушку из щебня и ткани.

Извлеченную в ходе земляных работ почву засыпают в траншею, разравнивают, оставляя на поверхности лишь смотровые люки колодцев и коллектора.

Особенности создания пластового дренажа

Если необходимо обеспечить качественную защиту здания от грунтовых вод на этапе подготовки к строительству, лучше сделать систему пластового типа. Процесс ее изготовления во многом напоминает кольцевую схему с той лишь разницей, что трубы дренажа прокладывают не параллельно фундаменту, а непосредственно под ним.

В случае работ на участке с высоким залеганием грунтовых вод нелишним будет, помимо создания контура по периметру здания, проложить несколько дренажных трубопроводов и внутри него. Это обеспечит водоотвод с большей площади, что заметно усилит защиту фундамента от влаги.

Фундамент – это основа здания. Именно от него зависит долговечность строения, его надежность. Не стоит пренебрегать защитой основания собственного дома, это чревато последствиями. Обеспечить качественный дренаж несложно, а поскольку вся работа выполняется своими руками, то и недорого.

sdelatbanyu.ru

дренаж, утепление, армирование 🚩 Квартира и дача 🚩 Другое

Котлован для фундамента

После проведения всех расчетов выкопайте котлован. Если фундамент будет ленточным или монолитным, всю почву внутри котлована следует дополнительно укрепить. Как правило, сначала на месте строительства работает экскаватор, затем все выравнивают лопатами и проводят соответствующие мероприятия по укреплению.

Вниз котлована насыпьте не менее 50 см гравия, все тщательно утрамбуйте. Если почва достаточно рыхлая, дополнительно добавьте речной песок, перемешанный с мелким щебнем. Все вновь тщательно утрамбуйте.

Вот теперь самое время приступать к монтажу опалубки. В настоящее время опалубку под фундамент можно купить готовую. Она разборная и после завершения всех работ вы ее легко разберете и при необходимости сможете установить на следующем строительном объекте.

Внутрь опалубки вмонтируйте арматурный каркас. Его боковые стойки должны быть тщательно сварены. Продольную арматуру можно скрепить специальной проволокой. Непосредственная заливка фундамента начинается после проведения всех подготовительных работ.

Утепление фундамента – это гарантия того, что бетон не будет подвержен перепадам температуры и разрушению с течением времени.

Залить фундамент под дом вы можете раствором, приготовленным самостоятельно или купить необходимое количество раствора уже готового. Вам его доставят бетоновозы, и вы сможете сразу залить всю площадь фундамента.

Когда проводить дренаж и утепление фундамента

Дренаж проводят при заливке фундамента. Позаботьтесь о составлении плана по отведению талых и грунтовых вод. На определенной глубине проложите трубы с небольшим уклоном в сторону сточных канав или ямы. Почву вокруг тщательно утрамбуйте с использованием песка и щебня. По завершению строительства вокруг фундамента необходимо сделать отливку из цементного раствора.

При проведении расчетов перед заливкой фундамента пригласите профессионалов, которые помогут определить уровень залегания грунтовых вод и глубину промерзания почвы.

Внешнее и внутреннее утепление проводится одновременно с работами по утеплению построенного дома. В настоящее время на рынке строительных товаров представлены современные утепляющие материалы, с помощью которых вы без особых проблем сможете провести тщательное утепление.

Пенополиуретан или полистирол – данные материалы широко используются во время утепления фундамента. Они обладают тепло-; гидро-; звукоизоляционными свойствами и позволяют без применения дополнительной гидроизоляции сделать тщательное утепление, а также достаточно доступны по цене.

www.kakprosto.ru

Дренаж фундамента — схема, СНиП. Пристенный дренаж ленточного фундамента. Устройство дренажной системы водоотвода от фундамента зданий

Самое вредное для фундамента явление – грунтовые и талые воды. Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью. По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже. Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Схема дренажа фундамента

Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого). Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор. Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:

  • пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
  • модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
  • пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

  • трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
  • смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
  • дренажные трубы нужно погружать глубже промерзания грунта;
  • ширина канавы от 25 см до полуметра;
  • при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
  • расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

  • сечение труб;
  • материал и тип фильтров;
  • тип и особенности грунта;
  • расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Пластовый дренаж фундамента

При устройстве пластового дренажа под фундаментной плитой размещается система фильтрации, состоящая из следующих слоев:

  • грунт с крупными порами;
  • геокомпозит, в состав которого входит синтетический геофильтр и полимерные плиты, или профилированные мембраны с хорошей водопропускной способностью.

По составу дренаж бывает:

  • однослойный – только из грунта крупной фракции (щебня, гравия до 2 см) с коэффициентом неоднородности не больше 5;
  • двухслойный – среднезернистый песок либо геотекстильная мембрана + щебень. Слой песка – 10 см, щебенки – 15.

Геометрически:

  • площадной – сплошная структура под плитой фундамента. Толщина слоя в этом случае больше 30 см;
  • линейный (призматический). Гравий  частично заменяют песком, между отдельными секциями насыпают призматические полосы щебня толщиной от 20 см. Шаг прослоек – 6-12 метров.

Пластовый дренаж в соответствии с правилами должен быть шире самой плиты. Систему выполняют с уклоном в сторону отводящих труб, расположенных в траншее по периметру конструкции. Поверх дренажа перед заливкой плиты укладывают слой гидроизоляции (пергамин и др.).

Обновлено: 17.10.2016

www.vogorodah.ru
