Утепленная шведская плита фундамент – Утеплённая шведская плита: главные принципы строительства

Содержание статьи:

Новая технология возведения основания с утеплённой шведской плитой становится всё популярнее в частном домостроении, вытесняя классические варианты подобных конструкций.

Шведская плита-фундамент является сочетанием обычной монолитной плоской конструкции и утеплителя с проложенными в его толще инженерными коммуникациями. При таком варианте заливки основания получается абсолютно ровный бетонный пол со встроенной внутрь системой обогрева водяным теплоносителем, которая предотвращает промерзание конструкции при отрицательных температурах. За счёт этого не возникает конденсата на стенах строений, плесень и грибок. Такая технология способствует защите помещения от проникания тепла в грунт через конструктивные элементы опоры.

Шведская плита фундамент подходит для возведения на участках с грунтом разного геологического состава и расположенных в любых температурных зонах. Основание минимально заглублено в грунт, что исключает отрицательное воздействие на него почвенных водоносных слоёв. Оно защищено от перекоса и деформации под действием сил морозного пучения мощной утеплительной системой, благодаря которой в земле под плитой не бывает минусовых температур.

Последовательность этапов строительства фундаментной конструкции

Если основа под дом выбрана как шведская плита, инструкция по монтажу предусматривает выполнение работ в несколько этапов, состоящих из укладки слоями компонентов, а также монтажа сантехнических узлов и сетей.

Вначале экскаватором снимают плодородный слой почвы примерно 20 см, грузят на автосамосвалы и вывозят. Следом вынимают ещё 20 — 25 см грунта в отвал и укладывают трубы коммуникационных сетей. Дно котлована тщательно уплотняют пневматической трамбовкой и покрывают полотнами геотекстиля.

Поверху отсыпают с послойным уплотнением подушку крупнозернистого песка толщиной 15 — 20 см, покрывают её вторым слоем геотекстиля и засыпают щебнем (15 см). По краям котлована укладывают дренажные трубы. Далее фундамент шведская плита, технология которой включает утепление, по периметру огораживают щитами опалубки и бортовыми плитами экструдированного пенополистирола. Листы утеплителя раскладывают в два слоя по всей площади строения на щебёночную подушку в шахматном порядке. Затем монтируют трубки теплого водяного пола и арматурный каркас из стальных прутов диаметром 12 — 14 мм. Заливают бетонную смесь и после набора ею первоначальной прочности снимают опалубку, и шлифуют верхнюю поверхность плиты.

Подробное описание этапов монтажа опоры для самостоятельного проведения работ

Что бы фундамент ушп утепленная шведская плита своими руками выстроенный, не разрушался во время эксплуатации, нужно правильно определить глубину залегания в почве водоносных слоёв, состав грунта, устойчивость нижних пластов и их несущую способность. На основании этих данных рассчитывают глубину опоры. Бетон в такой фундаментной конструкции укладывают небольшим слоем, поэтому, чтобы не произошло нарушения её целостности из-за неверных расчётов, выполнение геодезических изысканий и проектирование лучше доверить специализированной организации.

• • Разбивка осей и контуров опоры

Разбивку осей и разметку основных контуров плиты можно сделать собственноручно после снятия чернозёма. Теплая шведская плита намечается по осям капитальных стен шнуром, который крепят колышками в углах основания. Вначале обозначают первую ось, делая ее параллельной границе участка или забору. От линии забора перпендикулярно отмеряют равные отрезки, концы которых фиксируют колышками. Линия между ними и является осью. На ней намечают точки, расстояние между которыми равно длине плиты. Затем под прямым углом от этих точек отмеряют отрезки, равные ширине опоры. Соединённые между собой концы отрезков замкнутой линией и есть наружный контур плиты.

• • Отрывка котлована, монтаж дренажной системы и коммуникационных сетей

Котлован разрабатывают на один метр шире контуров будущего основания. Фундамент шведская плита, технология возведения которой предусматривает полную сухость подошвы, защищают от воздействия ливневых, грунтовых и талых вод с помощью дренажной системы. Траншеи под перфорированные гофротрубы, используемые для дренажа, отрывают вдоль стенок котлована с уклоном к углам строения для обеспечения самотёка. В углах монтируют колодцы, устанавливая в них вертикальные гладкие трубы диаметром 30 — 20 см.

Чтобы избежать просадки грунта, теплая шведская плита должна опираться на армированный и усиленный грунт. Поэтому дно тщательно уплотняют и покрывают геотекстилём, концы которого должны заходить со всех сторон на стенки котлована. В траншеи поверх слоя геотекстиля отсыпают щебень и укладывают гофротрубу. Сверху траншеи заполняют щебнем и покрывают заведёнными краями нетканого полотна. Дно котлована отсыпают песком с послойным уплотнением, раскладывают трубы водоотведения и водоснабжения. Затем покрывают вторым слоем геотекстиля и засыпают щебнем. Утепленная шведская плита своими руками сделанная должна опираться на хорошо утрамбованное щебёночное основание, толщина которого минимум 15 см.

• • Устройство теплозащиты площади опоры и торцов

Для утепления используют прочные плиты экструдированного пенополистирола, обладающие низкой теплопроводностью и не накапливающие в себя влагу. Первым слоем пеноплекса покрывают периметр постройки полностью.

Укладку второго слоя утеплителя производят со смещением, что бы стыки приходились на плоскость плит предыдущего пласта. Все плиты соединяют между собой шпунтованными торцами и фиксируют дюбелями с широкой шляпкой. Далее утепленная шведская плита, своими руками сделать которую совсем не трудно предполагает укладку по торцам щитов опалубки и бортовых элементов из утеплительного материала.

• • Установка арматурного каркаса и труб водяного теплоносителя

Каркас вяжут из двух параллельных арматурных сеток с ячейкой 10 х10 см, которые соединяют между собой вертикальными прутами. Под нижнюю сетку подкладывают пластиковые или деревянные столбики, приподнимая её на высоту, минимум 5 см. Шведская плита, инструкция по монтажу которой предписывает распределить разводку труб тёплого пола по нижней арматурной сетке, имеет равномерную температуру по всей поверхности пола. Контур теплоносителя должен отступать от внешних стен минимум на 15 см, расстояние между греющими элементами составляет 15 — 25 см. Вдоль наружных стен теплоносители укладывают ближе друг к другу, а внутри помещения — реже. После раскладки трубы присоединяют к распределительному коллектору и накачивают воздухом перед заливкой основания, чтобы исключить их смятие под весом бетонной массы.

• • Заливка бетонного раствора

Утепленная шведская плита, технология заливки которой бетоном предусматривает непрерывный процесс заполнения пространства внутри опалубки. Бетонную смесь выгружают из автобетоносмесителя напрямую в опалубку, равномерно распределяя слоями и уплотняя глубинным вибратором. Если отсутствует возможность воспользоваться специальной техникой, то для перемещения бетона используют деревянный желоб. Бетонную массу по нему продвигают лопатой вручную. По окончании заливки выравнивают верхний слой горизонтального основания. Если устраивается утепленная шведская плита, технология при ее строительстве подразумевает проведение бетонных работ, при температуре воздуха не ниже +5 градусов.p>

В холодное время года с минусовой температурой в течение трёх дней до набора первичной прочности бетона используют электродный подогрев или тепловую пушку, с устройством «тепляков» – сооружается укрытие, под которым и располагают греющее оборудование. В особо жаркую погоду шведская плита фундамент сверху покрывается полиэтиленовой плёнкой, чтобы защитить его от слишком быстрого испарения влаги из тела конструкции. Первые три дня её поливают водой каждые четыре часа, снимая плёнку для этой процедуры, а затем возвращают её на место. Далее поверхность монолита увлажняют один раз в день. После высыхания бетонной смеси, ориентировочно через неделю, опалубочный каркас демонтируют. Полную прочность монолитная конструкция набирает через 3 — 4 недели.

Финишный этап — фундамент ушп утепленная шведская плита своими руками шлифуется сверху для последующей отделки напольным покрытием. Для этого используются специальные шлифовочные машинки, работающие от электросети.
Это краткое описание как устраивается монолитное плитное основание для любого здания, при условии малой этажности.

Утепленная шведская плита, технология современного возведения фундамента, является экономичным и оперативным вариантом строительства монолитной опоры в частном домостроении.

tvoifundament.ru

УШП фундамент технология

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения. Тип основания выбирают в зависимости от грунта, наличия грунтовых вод, материала, из которого будет возводиться строение и прочих составляющих. В большинстве случаев необходимо устраивать монолитную плиту, но не всегда заказчики готовы устанавливать именно ее. Но выход есть – это фундамент УШП. Что это такое, каковы преимущества и недостатки фундамент и по какой технологии происходит закладывание такой плиты, мы расскажем в данной статье.

Что такое УШП и ее составляющие

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом. Фундамент содержит в себе уже готовые коммуникации, поэтому перед последним слоем обязательно должны быть канализация, водопровод, отопление и другие коммуникации.

Плиты при закладке располагают по размеру в зависимости от месторасположения. Например, в районе несущих стен плиты укладываются более толстые, а более тонкие там, где нагрузка значительно меньше. Перед тем, как укладывать плиты обязательно производятся расчеты необходимой толщины фундамента в зависимости от типа грунта, размера стен и типа коммуникаций.

УШП фундамент чем-то похож на «пирог», так как имеет внутри себя множество слоев. Это:

1. Бетонная заливка (монолит). Обычный монолитный фундамент имеет очень толстый слой бетона, а УШП, в отличие от него, таким слоем не располагает, а имеет толщину бетона всего лишь 10 см. Но этого достаточно, чтобы придать основе жесткости. В этом есть свой плюс – фундамент сохнет за 1 день, и нет той слоистости, какая получается у обычной монолитной плиты. К тому же затраты на возведение фундамента значительно снижаются.
2. Армированный слой. Армирование также производится в сокращенном объеме, так как нет необходимости устраивать более толстый слой армированных прутов. Армированная сетка связана очень крепко, что предотвращает порчу фундамента при естественных движениях грунта, а также исключает растрескивание бетона.
3. Слой амортизации. В обычном фундаменте в качестве амортизации укладывают только песок и щебень, а по технологии фундамента шведской плиты они дополняются глиной, которая становится препятствием на пути влаге и геотекстилем, который укладывается между минеральными слоями. Дополнительный слой гидроизоляционного материала в фундаменте нужен для того, чтобы уберечь фундамент от грунтовых вод, так как они могут вплотную подступить к другим слоям и просто их размыть.
4. Слои изоляции. Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить. Делается это с помощью производных стиролов, которые увеличивают срок эксплуатации в несколько раз.

Достоинства и недостатки УШП фундамента

Технология УШП фундамента очень распространена в Корее и Швеции, но и наши строители стали чаще отдавать предпочтение именно ей, благодаря массе имеющихся преимуществ:

• Так как в нашей стране на большинстве территории не очень благоприятный климат и грунт для возведения домов, то такой фундамент способен помочь, так как его можно возводить на любой почве.
• Способность выдерживать большую нагрузку, что позволяет использовать фундамент для различного вида строительства.
• Основание уже содержит отопительную систему в виде труб с теплой водой, канализацию и водопровод.
• Так как плиты обладают высокой энергосберегающей способностью, то они очень экологичны.
• С таким фундаментом можно забыть о плесени и сырости в доме, так как фундамент полностью гидроизолирован.
• Быстрота возведения. Полностью фундамент может быть готов в промежуток от 3 дней до 2 недель.
• В местах стыков не скапливается конденсат, так как отсутствуют температурные швы.

Не существует идеальной технологии строительства фундамента, поэтому и УШП имеет свои отрицательные стороны:

• Хорошее качество данного основания повышает и его цену.
• Сложность при монтаже фундамента. Даже, несмотря на то, что строительство такого фундамента проходит быстро, все-таки для правильной установки нужна помощь специалиста, так как самостоятельно рассчитать все нюансы очень сложно.
• Если вдруг произойдет поломка какой-то коммуникации в фундаменте, то это вынудит к разбору пола и самого фундамента.
• Так как в России данная технология еще не очень распространена, то специалистов по возведению фундамента найти очень сложно.

Случаи использования УШП

Многие узнают, можно ли использовать такую технологию как УШП в своем конкретном случае. Приведем моменты, в которых установка такого фундамента будет более оправдана:

• При строительстве дома в регионе с низкой температурой воздуха во время большей части года. Такой фундамент уменьшит потери тепла из дома в близлежащий грунт.
• Если заказчик хочет, чтобы система отопления была в полу, а не устроена с помощью радиаторов, то УШП – прекрасный вариант.
• Если нет необходимости обустраивать в доме подвал, так как при монтаже УШП, строительство ниже уровня грунта недопустимо.
• В грунте, на котором производится строительство высокий уровень подземных вод, а сама почва слабая и пучинистая.
• Нельзя использовать такой фундамент при постройке в рельефных местностях, так как грунт не обладает такой высокой несущей способностью, которая необходима в этих условиях. В таком случае придется возводить усиление фундамента буронабивными или винтовыми сваями.

Пошаговая технология монтажа УШП

Эта технология закладки фундамента уже давно используется во множестве европейских стран. Благодаря этому, все работы производятся с помощью качественных европейских гидроизоляционных и теплоизоляционных материалов.

Родиной этой технологии является Южная Корея, где люди в большинстве своем спят на полу, а устройство такого фундамента помогает им не мерзнуть. Уже из Кореи технология перешла в другие страны и была усовершенствована. В России о таком фундаменте узнали недавно, поэтому стоимость его несколько завышается.

Важно! Установка УШП фундамента возможна для домов из бруса, строительных плит, кирпича и камня и имеющих не более трех этажей.

Итак, алгоритм работы при установке такого типа фундамента:

1. В первую очередь проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность. Для этого уточняется уровень грунтовых вод, возможные сдвиги почвы, ее состав. Для создания прочного фундамента эти показатели должны быть максимально точными и правильными, поэтому без специалиста здесь не обойтись.

2. Подготовка площадки. УШП нельзя устанавливать на плодородный слой, поэтому его нужно полностью снять. После производится разметка участка, проецируются контуры будущего фундамента непосредственно на грунте. Также на этом этапе нужно уточнить, возможна ли будет прокладка ливневой канализации, которая поможет отвести грунтовые воды от фундамента. Оси капитальных стен разбиваются шнуром по диагонали, для большего удобства шнур красят в яркий цвет, чтобы лучше его видеть и не ошибиться. Далее размечается котлован и вырывается, но его размер должен быть на 1 метр больше по периметру, чем по месторасположение стен. Дно котлована укрывается геотекстилем или дормитом, при илистом грунте, но так, чтобы был запуск на боковые стенки.


   Важно! Покрытие геотекстилем обязательно для исключения усадки фундамента.

3. Устройство дренажа. Основание обязательно должно быть сухим, поэтому от УШП отводятся все талые и грунтовые воды путем выкапывания по периметру траншеи и укладывания в нее гофротруб под небольшим уклоном с целью обеспечения самотека воды. Смотровые колодцы в углах помогут прочистить при необходимости всю систему.
   Создание дренажной системы происходит по такому алгоритму:
   На дно готовой траншеи сверху на геотекстиль укладывается щебень.

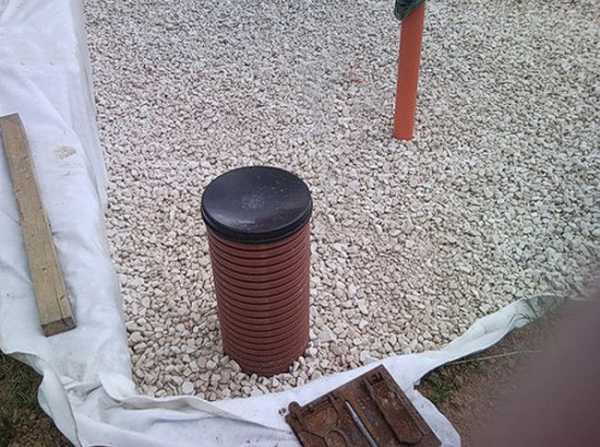

   Вертикальная установка колодцев из гофрированных труб или гладких.
   Между колодцами укладываются гофрированные трубы по периметру. Они входят в колодец, разрываясь внутри него, и выходят наружу.
   Траншея поверх труб засыпается щебнем и укрывается геотекстилем.

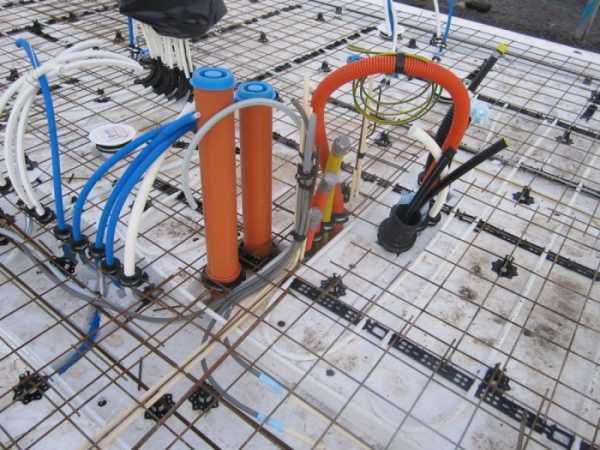

4. Установка коммуникаций. Все коммуникации укладываются на шведскую плиту еще до заливки. На случай проблем с системой, создается ее дублер, то есть, если водопровод или канализация засорятся, то можно будет переключиться на запасную систему, а не производить ремонт старой.
   Все трубы необходимо заглублять ниже отметки промерзания, а стояки от них вести в нужное место дома, чтобы впоследствии подключить к системе. Укладка производится на песчаную подушку с уплотнением.

5. Установка теплоизоляции. Для того чтобы провести качественную теплоизоляцию, нужно следовать следующей схеме:
   Первым слоем укладывается пенополистирол, который идет по всему периметру.
   Второй слой утеплителя смещается на расстояние, равное 45 см от края для того, чтобы создать ребра по периметру. В середине слоя делаются канавки с шириной 20 – 30 см. Для этого используется материал XPS шириной 10 см таких производителей, как «Стирэкс», «Технониколь», «Пеноплэкс», «Техноплекс».

   Важно! Плиты ПСБ-С не подойдут, так как в их производстве не происходит прессования.


6. Работы по армированию и монтажу теплого пола. Шведская плита будет многофункциональным основанием, только при добавлении в него теплого пола. Укладывается он слоем на поверхность арматуры или между армирующими решетками на специальные пластиковые подставки. Для правильного расположения нужно четко знать будущую планировку дома, вплоть до расположения мебели в комнатах.

   В зависимости от того, какая нагрузка будет производиться на фундамент, армирование нужно производить сеткой с сечением от 12 до 16 мм. Одного слоя, по словам специалистов, будет мало. Армированный пояс должен быть с шагом сетки 15*15 см, с периодичностью перемычек 25-30 см, с используемой арматурой для перемычек и хомутов с сечение 6-8 см.
7. Заливка бетонного слоя. Фундамент такого вида заливается в один прием, с обязательной обработкой вибратором для устранения воздушных камер внутри слоя. При этом можно использовать глубинные вибраторы, которые имеют специальную насадку и опускаются в слой бетона каждый 20-30 минут.

   Важно! Ни в коем случае не соприкасать вибратор с арматурой и теплым полом во избежание их порчи.


   Опалубку убирают только после того, как слой бетона окреп, а это занимает 3 суток. В жару весь фундамент накрывается пленкой, а также несколько раз в сутки увлажняется обычной водой.
   После того, как основа высохла, ее верхний слой в обязательно порядке шлифуют специальной машинкой.

   Важно! Возведение такого фундамента лучше всего производить в конце лета, когда уровень грунтовых вод понижен.

Заключение

Установка на участке шведской плиты – это не дело, которое можно оформить своими руками. Для соблюдения технологии требуются обширные знания и умения, которые приведут к правильному результату. Поэтому обязательно УШП должен укладывать специалист со знанием дела. В России таких мастеров пока немного, поэтому придется, во-первых, хорошо поискать, а во-вторых, прилично потратиться.

bouw.ru

Утепленная шведская плита для фундамента. Достоинства и недостатки

В последние годы активно ведутся поиски новых решений в области теплоизоляции жилых домов. Одна из недавних разработок – шведская утепленная плита для фундамента. Технология пока не получила широкого распространения, но уже существует некоторый опыт ее применения.

Что такое шведская утепленная плита

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему

Такой фундамент считается самым современным и самым сложным из всех существующих. Технология строительства пришла в Россию из-за рубежа, поэтому на сегодняшний день качественный проект утепленной плиты не сможет сделать никто. Фирмы-подрядчики в основном рассчитывают только допустимые нагрузки, а в остальном полагаются на собственный опыт.

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему, включающую:

• собственно несущую основу для дома;
• перекрытия для пола первого этажа;
• внутренние инженерные сети;
• систему обогрева жилых помещений первого этажа.

Все составляющие объединяются в единый конструкционный элемент, который и называется шведской утепленной плитой для фундамента. Заливка производится методом несъемной опалубки. До начала работ дно будущего фундамента устилают плитами пенополистирола. Встроенные системы обогрева не позволяют монолиту промерзать зимой, снижают глубину промерзания и степень пучения прилегающего грунта.

Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Преимущества технологии:

1. Уменьшение утечек тепла через пол и перекрытия до 20%.
2. Необходимые инженерные системы уже смонтированы, дополнительной прокладки не потребуется.
3. Поверхность плиты ровная и гладкая, можно сразу стелить напольное покрытие, не устраивая бетонную стяжку.
4. Плита способна выдержать нагрузку 1-5 этажного дома.
5. Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Недостатки технологии:

1. Высокая стоимость работ. Строители апеллируют тем, что технология новая, и поэтому такая дорогая. Но далеко не всегда за свои деньги потребитель получает качественный результат. Подобного рода сооружения требуют высокой квалификации проектировщиков и рабочих. Любая ошибка может обернуться тем, что плита станет непригодной для эксплуатации. К сожалению, большинство современных строительных бригад на 50% даже по-русски с трудом изъясняются, а тут – работа с чертежами и схемами.
2. Большой процент ошибок при проектировании. Часто плита оказывается слишком тонкой, что заставляет системы обогрева работать с повышенной нагрузкой.
3. Пенополистирол под бетонной плитой может прийти в негодность уже через несколько лет. А это, опять же, промерзание фундамента и нарушение работы коммуникаций.
4. Не понятно, как ремонтировать трубопровод и электропроводку, замурованные в бетон. Это одна из главных причин, по которой владельцы частных домов выбирают другие типы фундаментов.

Существует положительный опыт использования шведской утепленной плиты в Европе. Но уровень специалистов, занимающихся этим в развитых странах, намного превышает квалификацию отечественных строителей.

Вернемся в реальность

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана.

Идея такого функционального фундамента сама по себе хороша. Такая основа избавляет владельца дома от многих забот и проблем. Но применение этой технологии в России весьма ограничено. Учитывая множество климатических поясов, десятки видов грунтов, сотни моделей домов в отечественном жилом домостроении, каждый коттедж требует индивидуального проектирования шведской утепленной плиты. Только при таком условии жилье получится действительно теплым и комфортным. Ну а как же быть тем, кто уже построил дом на ленточном, свайном или столбчатом фундаменте? Такие строения тоже требуют теплоизоляции.

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана. Услуги по теплоизоляции жидким полимером предлагает Экотермикс – один из лидеров на отечественном рынке. Никакие третьи организации к работе не привлекаются, утепление выполняют только сотрудники фирмы, имеющие опыт работы и достаточный уровень квалификации.

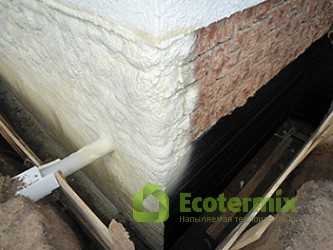

Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.

Технология напыления имеет ряд преимуществ перед шведской плитой:

1. Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.
2. Возможность нанесения на конструкции любой формы. Технология дает возможность качественно утеплить любые типы фундаментов и надежно защищает бетон от попадания влаги.
3. Долговечность. Пенополиуретан эксплуатируется не менее 30 лет.
4. Приемлемая стоимость в сравнении с созданием хорошей шведской плиты.
5. Выполнение работ одной подрядной организацией – Экотермикс. Об утеплении фундамента с Экотермикс читайте подробней тут.
6. Устойчивость к сильным перепадам температур и влажности.
7. Надежность. Теплоизоляция эксплуатируется, не доставляя никаких проблем владельцу жилья.
8. Эффективность. Качественно утепленный фундамент помогает поддерживать плюсовую температуру в подвальных помещениях без дополнительного обогрева.

Теплоизоляция из пенополиуретана как нельзя лучше адаптирована к российским условиям. Фундамент с полимерным напылением становится более прочным и устойчивым к деформирующим нагрузкам. При этом сам утеплитель хорошо выдерживает сдвиговые нагрузки, не расслаивается и не трескается.

Технические шедевры – это здорово, когда все сделано по уму и к месту. Люди, не особо разбирающиеся в технологии создания утепленной шведской плиты, предпочитают не рисковать своими деньгами, временем, силами и нервами. Они выбирают утепление фундамента пенополиуретаном, и пока никому не пришлось пожалеть о принятом решении.

ППУ от Экотермикс считается лучшим среди прочих утеплителей. Рекомендуем посмотреть видеоролик об утеплении фундамента чердака ниже:

ecotermix.ru

Как правильно сделать фундамент с утепленной шведской плитой

Сегодняшнее строительство регулярно насыщается новыми любопытными течениями, способными перевернуть представление о принципах строительства разнообразных объектов. Прогрессируют новейшие технологии и материалы, отвечающие всем современным запросам опытных клиентов, которым всегда необходимо что-то исключительное.

Типичная утепленная шведская плита с утепленным цоколем.

Фундаменты сделанные из утепленной шведской плиты (УШП) на данный момент становятся модными, потеснив традиционные варианты производства аналогичных конструкций. Такого рода технология считается действительно многообещающей и уже захватила внимание и почтение во всём мире.

Основные возможности утепленной шведской плиты

Ключевой принцип шведской плиты состоит в соединении огромного количества возможностей, основной из которых считается сочетание устройства обыкновенной утеплённой плиты и монтажа коммуникаций, особенно, что крайне актуально, системы водяного обогрева пола. Ещё не так давно подобный вариант являл собой достаточно нетривиальную задачу, но, на данный момент работы по разработке подобного богатства стали более ординарными и выполнить их можно более чем оперативно.

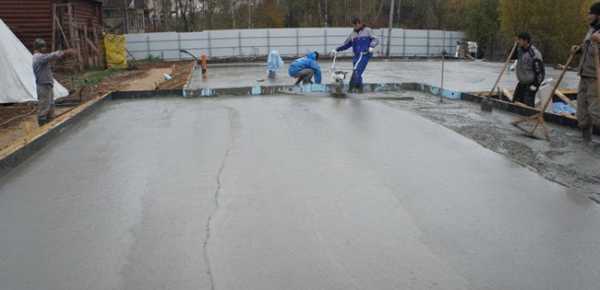

Монтаж УШП: этап заливки бетоном.

Таким вот образом, схожий подход обеспечивает монтаж роскошного равномерного пола, подготовленного для предстоящей отделки с уже установленными инженерными системами высочайшего класса надёжности.

Фундаменты сделанные из утепленной шведской плиты (УШП) являют собой новшество в строительстве, благодаря единственной в своем роде осмысленной схеме установки. Строительство такой конструкции относительно нетрудно и подразумевает уложение разнообразных компонентов по слоям, размещение которых желательно принять во внимание при разработке проекта фундамента.

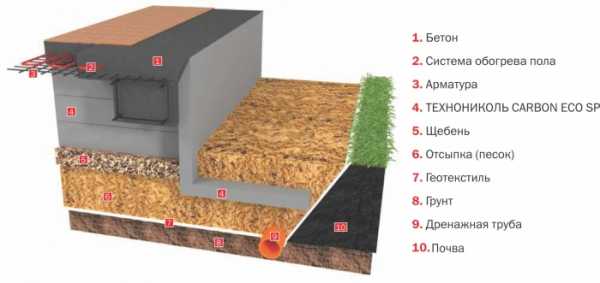

Схема устройства УПШ. Основные компоненты:

1. Бетон.
2. Система обогрева пола.
3. Арматура.
4. Слой ТехноНиколь.
5. Щебень.
6. Песок.
7. Геотекстиль.
8. Грунт.
9. Дренажная труба.
10. Почва.

Важно принципиально изучить все нюансы и ничего не спутать, так как в конечном итоге все сантехнические узлы обязаны встать на свои подготовленные места, кроме того, необходимо обдумать путь всех водопроводных труб, которые, несмотря ни на что, будут проложены под полом.

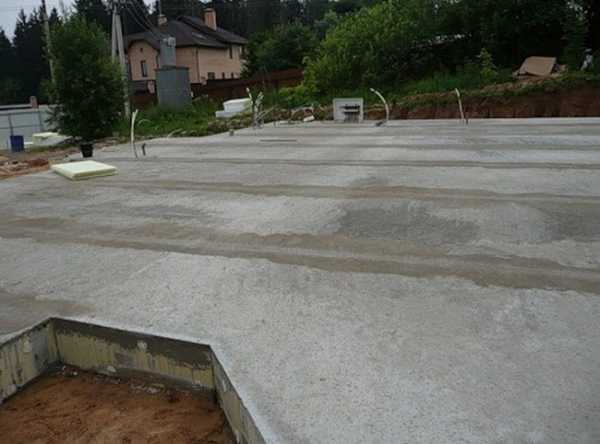

Залитая бетоном поверхность УШП.

Кроме того требуется некий теплотехнический расчёт, что позволит найти наибольший и наименьший нагрев, а равно как предсказать температуру, что в конечном итоге окажется на поверхности слоя бетона.

Устанавливаем УШП

Невзирая на замечательные технологические и эксплуатационные характеристики УШП, одними из её основных позитивных черт будут в том числе оперативность и удобство монтажа.

Следовательно описываемый подход на данный момент везде внедряется в практику частного строительства.

Когда вы желаете понять искусство строительства фундамента из шведской плиты, технология тут достаточно понятная и отлично реализуется дальнейший комплекс подходящих действий:

• сперва на выбранной площадке снимают определенный объём грунта, что по размеру немного больше, чем габариты будущей стройки;
• затем досыпается слой песка в 15 сантиметров, который как следует увлажняют и утрамбовывают;
• по всему периметру здания прокладывают дренаж, а потом сеть труб для коммуникаций;
• затем идёт гравийный слой, с аналогичной толщиной 15 см, его необходимо выровнять и достигнуть необходимой плотности;
• по всему периметру добавляют ключевые бортовые компоненты возводимой постройки, обычно это пенополистирол и опалубка;
• далее идёт особый экструдированный полистирол, используемый для теплоизоляции, необходимо уложить два слоя с полной толщиной около 20 см.;
• на подставки устанавливают огромное количество арматуры поперечником 12 мм.;
• далее монтируют трубы, что будут служить для подогрева пола, в них необходимо с использованием коллектора закачать воздух;
• на завершающем шаге все заливается бетоном 10-сантиметровой толщины, а плита потом шлифуется.

Фото поэтапного процесса монтажа утепленной шведской плиты

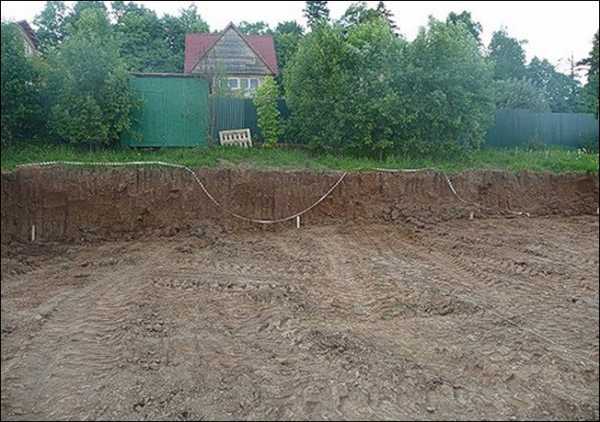

Подготовка земельного участка.

Выравнивающий слой песка и дренажная труба.

Копаем траншею.

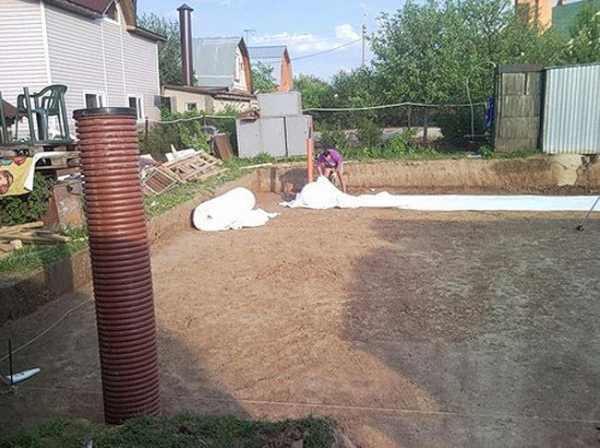

Застилаем землю фундамента тканью.

Засыпка слоя гравия в 15 см.

Гравия много не бывает.

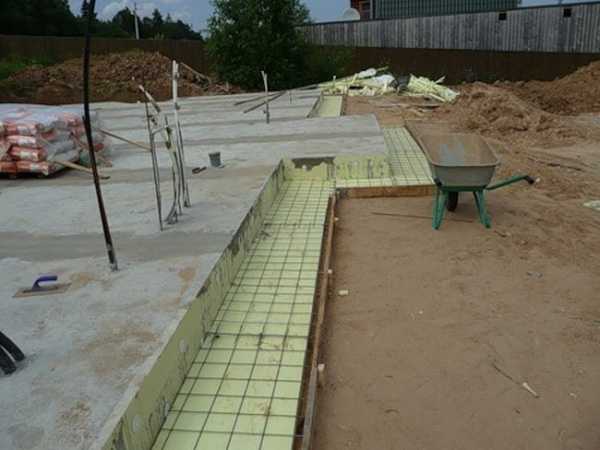

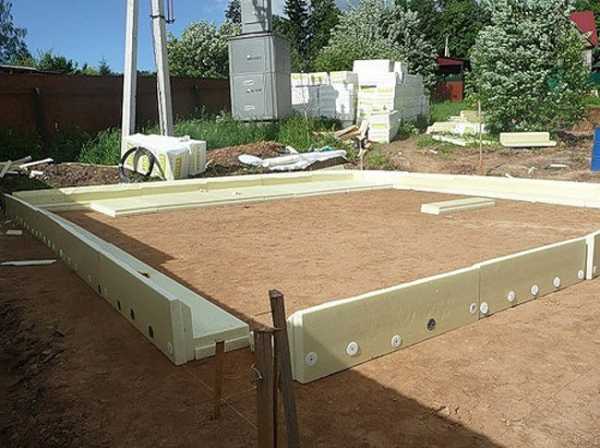

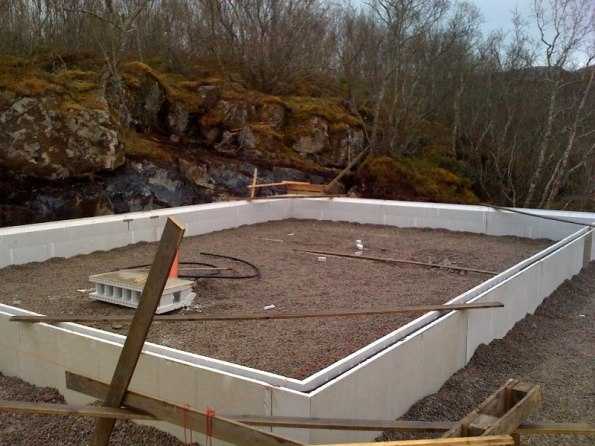

Укладываем бортовые компоненты.

Укладка утеплителя: первый слой.

Второй слой утеплителя фундамента шведской плиты.

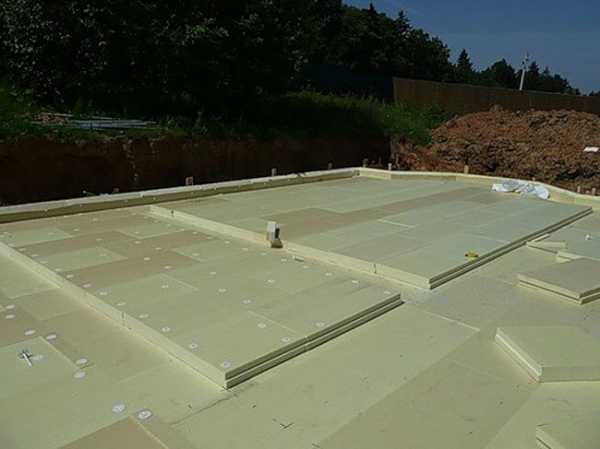

Укладка утеплителя завершена.

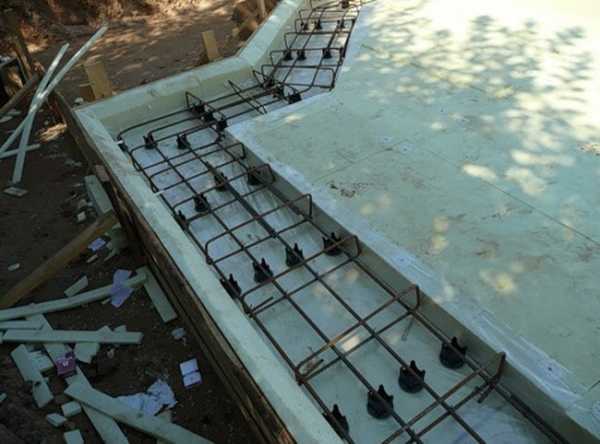

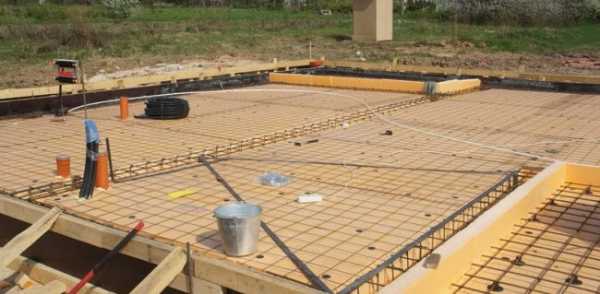

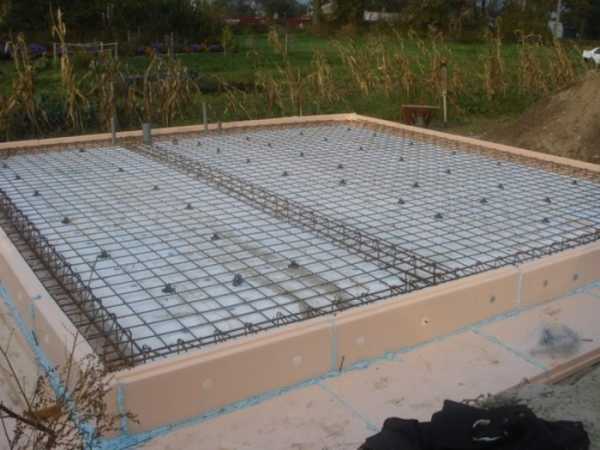

Монтаж арматуры для плиты фундамента.

Установка арматуры: этап 2.

Установка арматуры: этап 3.

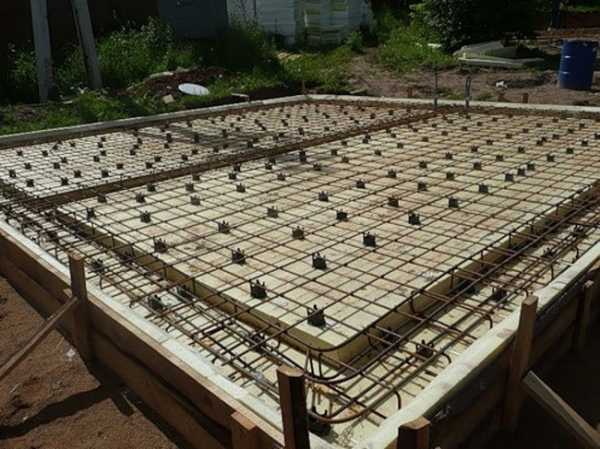

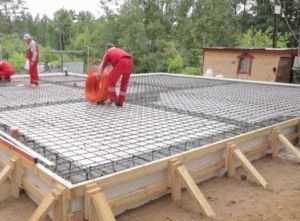

Арматура для шведской плиты фундамента готова.

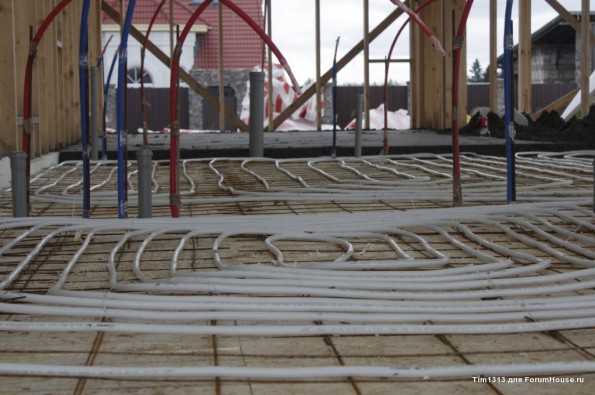

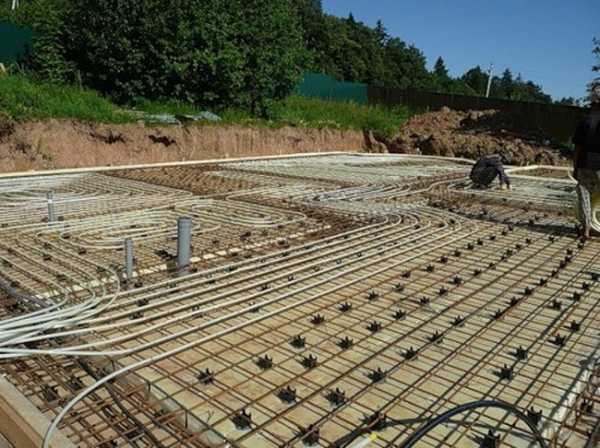

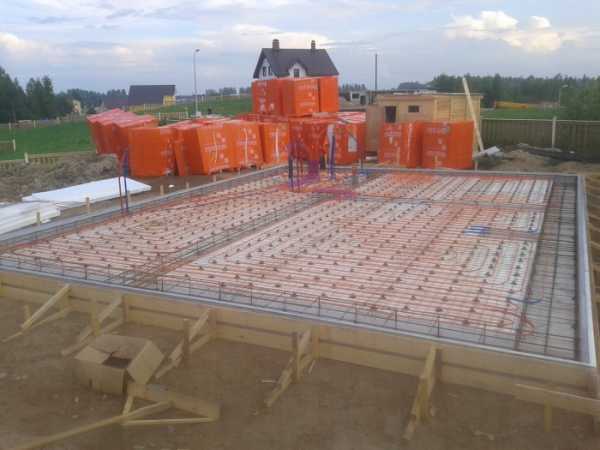

Монтаж труб для теплого пола.

Прокладка труб продолжается.

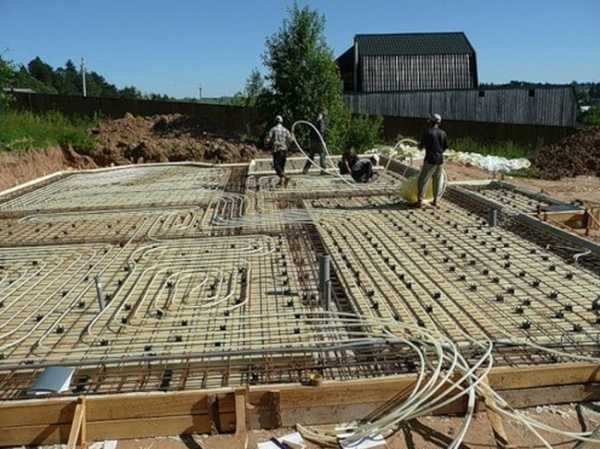

Установка труб для теплого пола шведского фундамента завершена.

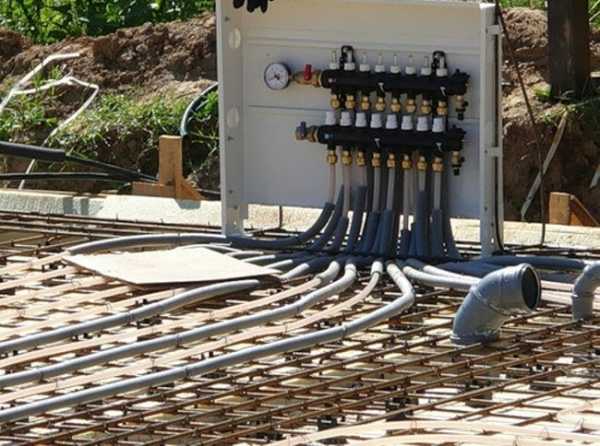

Подключение труб теплого пола к коллектору.

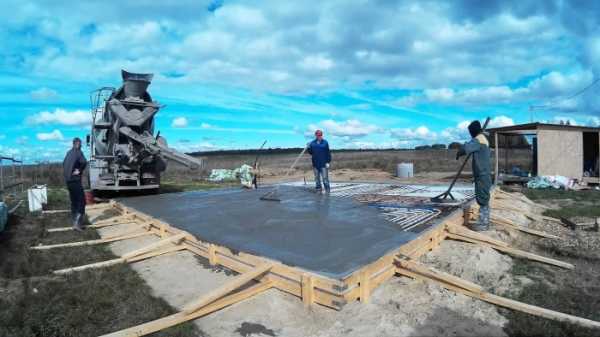

Заливаем шведскую плиту бетоном с помощью бетононасоса.

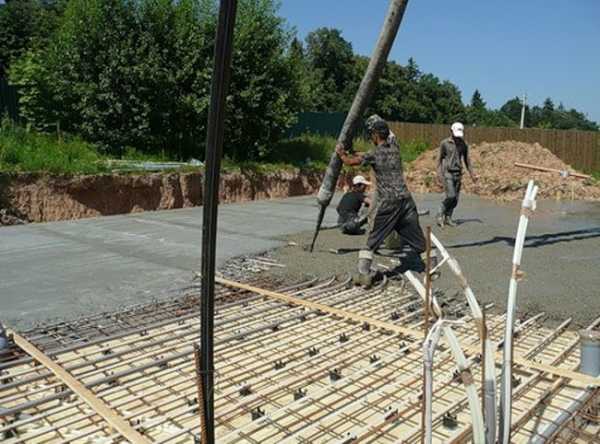

Заливка бетоном в самом разгаре.

Бетононасос работает в полную силу.

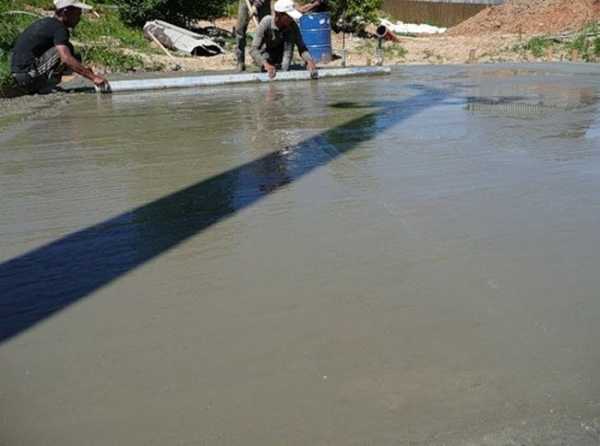

Для разглаживания поверхности фундамента используется специальный инструмент. Залитая плита отстаивается около 5 часов.

Снимаем опалубку.

Финальный этап монтажа утепленной шведской плиты.

Сколько стоит фундамент с утепленной шведской плитой

Когда вы подумали о том, что фундамент на базе шведской плиты, сама цена на который выйдет значительно выше, чем при использовании традиционных способов, может значительно навредить любому карману, посмотрите на ситуацию с иной стороны.

Инвестируя в подобное мероприятие, вы обретаете долговременную и абсолютно экономную с учетом расхода энергии конструкцию. Такого рода пол сохранит больше всего тепла даже в свирепые морозы, и в дальнейшем вам придётся минимально тратиться на отопление и утепление вашего жилища.

Утепленная шведская плита – удовольствие не из дешевых.

Кроме того, разумеется, что УШП намного более высокотехнологичное решение, с которым нельзя сравнить подавляющее большинство стандартных подходов. Она изготовлена так, что никогда не сыреет и не допускает холод ни на одном фрагменте площади. Кроме того, как результат, мы получаем совершенно ровный пол, уже заранее подготовленный для практически любого настила.

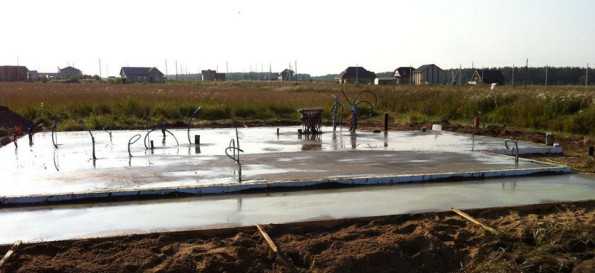

Дренаж утепленной шведской плиты.

И правда, такое решение стоит тех средств, что нужно на него потратить. Расчёт цены такого мероприятия можно реализовать достаточно легко, зная площади возводимой постройки и стоимость главных материалов.

Видео монтажа утепленной шведской плиты

Шведская плита – это не обычный фундамент, а полноценная система чернового пола с встроенной системой отопления. Технология ТехноНиколь демонстрирует, как укладывается фундамент такого типа. УШП – это весьма прочный и энергосберегающий фундамент, при создании которого сразу прокладываются инженерные коммуникации, трубы канализации и монтируется система теплого пола.

Делаем фундамент без посторонней помощи

Вероятно, такой вариант покажется вам действительно интересным, но вы захотите неплохо сэкономить, взяв на себя часть обязательств. Когда вы желаете не тратиться еще раз на строительную бригаду, фундамент по технологии шведской плиты только лишь своими руками реализовать не так трудно, но лишь в том случае, когда вы имеете некий строительный опыт и готовы как следует изучить технологию.

УШП фундамент можно сделать своими руками, но в одиночку это не осилить.

В подобной ситуации нужна точность, так как фундамент не потерпит попыток исправления совершенных ошибок.

Когда такое помещение действительно большое и непременно требует массы замеров, безусловно, куда лучше обратиться к профессионалам, но вот в маленьких домах можно задействовать свои силы.

УШП-фундамент: это мечта теплого дома.

Как следует изучите все рекомендации и не пробуйте дополнить это своим творчеством. Подобная технология — выходец из Скандинавии и не потерпит российского “авось”. Рёбра жёсткости по всему периметру должны по габаритам составлять более 300х300 мм, а ячейка прутка при армировании порядка 200х200 мм. Термоизоляция обязана составлять более 20 см. Применяйте лишь высококачественный бетон с маркой не ниже М350.

Если вы станете неукоснительно выполнять все инструкции, работа потребует у вас от 2-ух дней до недели зависимо от трудоемкости проекта.-

fundament-enc.ru » Утепление

fundament-enc.ru
