Для гипсокартона – размеры профиля под гипсокартон, виды и их назначение, металлические варианты для ГКЛ

Содержание

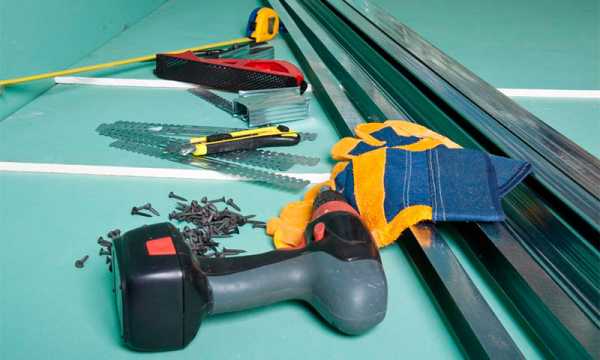

Инструмент для гипсокартона и профилей

Практическое применение любого строительного материала предполагает наличие определенного набора специальных приспособлений. В частности, без инструмента для гипсокартона и профилей невозможно представить себе создание арочной или перегородочной конструкции, а также построение более сложных элементов из ГКЛ. Из данной статьи вы узнаете, какие виды инструмента могут понадобиться в процессе работы с гипсокартоном, каково их назначение и как их использовать.

Приспособления для переноски и поддержания листов гипсокартона

Работая с гиспокартоном, совершать некоторые действия не очень удобно, поскольку массивные плиты зачастую приходится переносить с одного места на другое. Также определенные трудности могут возникнуть в случаях, когда необходимо удерживать монтируемый материал на высоте. Справляться с подобными задачами помогают специальные устройства, которые используют многие профессиональные мастера.

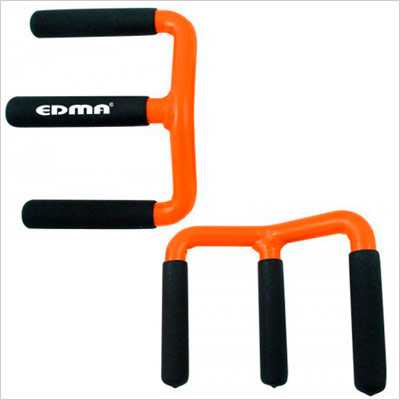

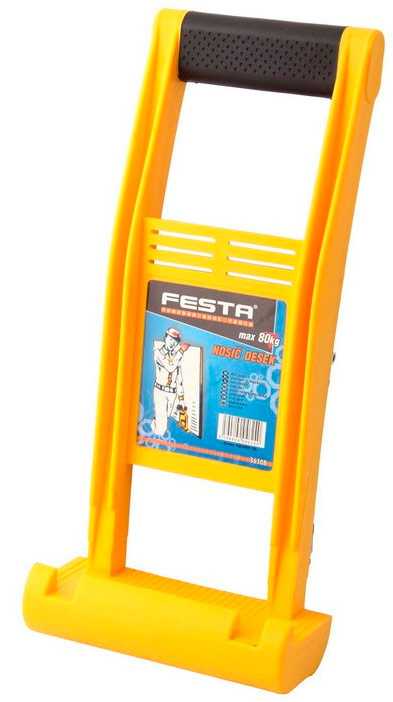

Ручки-переноски для гипсокартона

Существуют модели ручек-переносок, рассчитанные как на работу в паре, так и на одного человека. В первом случае используется комплект из двух рукояток, что позволяет производить захват ГКЛ на требуемой высоте и аккуратно перемещать материал, удерживая его в нужном положении с помощью свободной руки.

Для работ, выполняемых в одиночку, предназначена переноска, изготовленная из пластика или метала, за счет устройства которой лист достаточно надежно фиксируется. Такое приспособление удобно использовать в домашних условиях, если ремонт проводится без привлечения помощников.

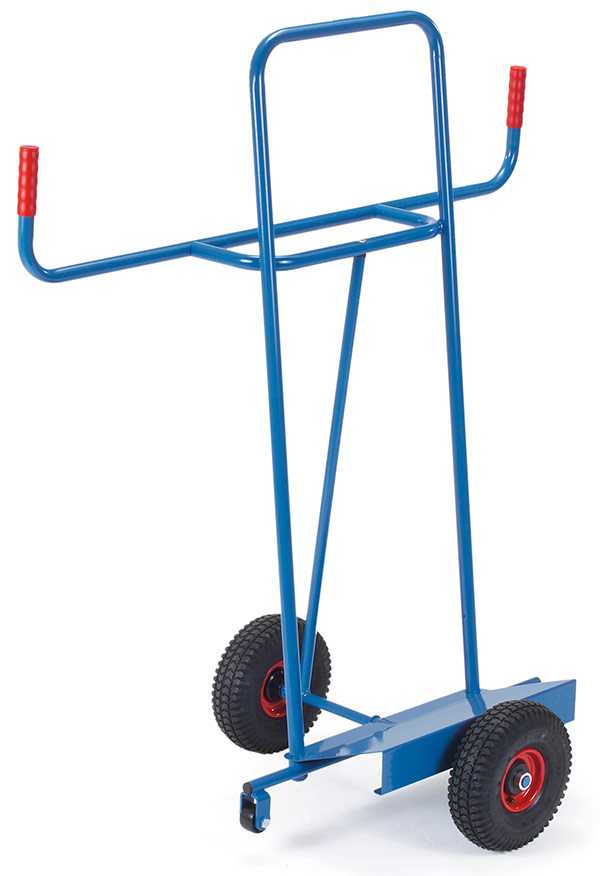

Трехколесная тележка

Для транспортировки гипсокартона в условиях большой строительной площадки целесообразно использовать тележку, на которую можно погрузить до 400 кг материала. Длина такого приспособления обычно составляет около 1,2 м, а ширина – не менее 0,6 м. При необходимости перевезти листы их устанавливают на ребро, соблюдая небольшой угол наклона. Следует отметить, что чем больше диаметр колес тележки, тем легче осуществлять транспортировку по не расчищенной от строительного мусора территории.

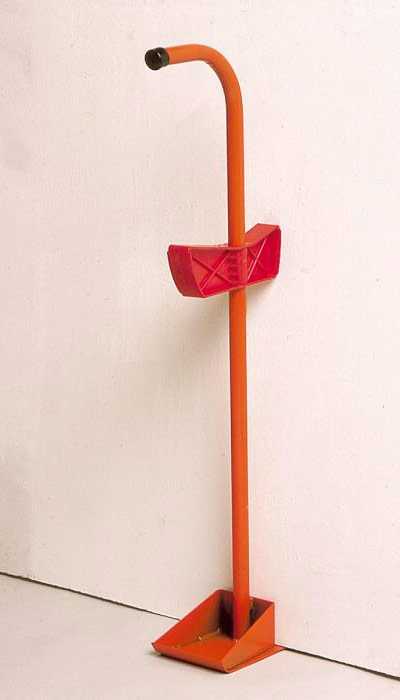

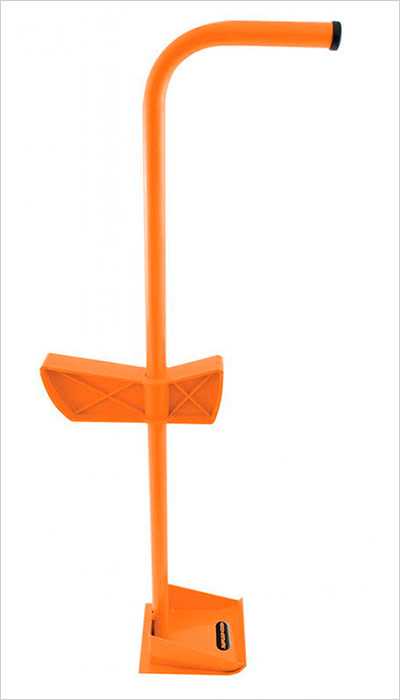

Монтажная опора

Данный инструмент для работы с гипсокартоном представляет собой устройство в виде расположенного на подставке рычага, который оснащен металлическим передвижным упором, необходимым для удержания материала. В процессе обшивки стен, а также создания ниш и перегородок, такое приспособление обеспечивает вертикальное положение листа, который крепится к профилю. При этом сохраняется целостность нижнего края монтируемого ГКЛ.

Педальный подъемник

Позволяет не только быстро фиксировать листы в процессе обшивки стен, но и прижимать гипсокартон к потолку. Однако без помощи напарника монтировать гипсокартон будет затруднительно, поскольку такая конструкция ограничивает передвижения мастера.

Рамочный подъемник

Для некоторых сложных работ, в частности касающихся монтажа потолочных конструкций или вентиляционных элементов, идеальным вариантом будет использование такого мобильного устройства как рамочный подъемник. С его помощью можно перемещать и устанавливать листы как в вертикальном, так и в горизонтальном положении. Такой инструмент для монтажа гипокартона позволяет надежно зафиксировать материал на каркасе, что особенно удобно при создании сплошных подвесных потолков. Подъемник оснащен колесиками, за счет которых перемещение ГКЛ происходит практически без усилий, что в свою очередь положительно влияет на качество монтажа.

Общая масса такого приспособления обычно составляет около 26 кг. При этом его можно использовать в работах, выполняемых на высоте до 3 м. Максимально допускаемый вес перемещаемых материалов – 50 кг. Монтировать листы гипсокартона, имея в распоряжении подобное устройство, вполне может один человек, не привлекая помощников.

Некоторые технические характеристики моделей, предлагаемых разными производителями, могут незначительно отличаться. Кроме того, существует такое приспособление как подъемник-распорка. Его преимущественно используют в работе с подвесными потолками.

В условиях ограниченного бюджета далеко не каждый домашний мастер может позволить себе покупку специального устройства. Однако качественно смонтировать сплошной подвесной потолок без вспомогательного оборудования будет достаточно сложно. В этом случае имеет смысл самостоятельно изготовить Т-образные опоры в количестве двух штук. Длина стойки такого изделия определяется исходя из высоты помещения, чтобы можно было обеспечить плотное прилегание материала к потолку. Подобные приспособления мастера успешно применяли до того, как в продаже появились первые подъемники. В процессе монтажа предполагается присутствие напарника.

Измерительные инструменты для выполнения разметки и контроля размеров

Качественный монтаж ГКЛ предполагает наличие точной разметки и предварительный замер материала. К классическим инструментам можно отнести рулетку, уровень, отвес. Однако существует также немало современных приборов, позволяющих значительно ускорить процесс и добиться лучших результатов. Рассмотрим какие приспособления используются опытными мастерами на сегодняшний день.

Рулетка

Это всем известный измерительный инструмент, корпус которого изготавливается из пластика или металла, а внутри находится измерительная лента. Чаще всего используют рулетки длинной 3 м. Однако для выполнения различных длинномерных измерений лучше иметь пятиметровую рулетку.

Уровень

Этот инструмент, используемый для работы с гипсокартоном, позволяет контролировать уклон любой вертикальной или горизонтальной поверхности. Изделие состоит из металлического корпуса с вмонтированной в него ампулой (их может быть несколько), которая наполнена спиртосодержащей жидкостью, имеющей определенный окрас. Угол основания или элемента конструкции определяется за счет находящегося внутри воздушного пузырька. При идеально ровной относительно земли поверхности он должен занимать среднее положение, не выходя за пределы имеющихся отметок.

Современные производители предлагают самые разные модели уровней всевозможных размеров. Отличия их могут заключаться в количестве встроенных трубчатых индикаторов, а также их расположении. Некоторые изделия оснащены магнитами, что удобно при выравнивании элементов металлических конструкций. Особой популярностью пользуются приспособления с лазерными указателями, позволяющие максимально быстро производить разметку.

Метростат 300

Раздвижной инструмент оснащенный измерительной шкалой и пузырьковым уровнем, длина которого может достигать 3 м. С его помощью можно котролировать горизонтальное и вертикально положение конструкции. Кроме того, имеется специальная насадка, предназначенная для удерживания ГКЛ в вертикальном положении во время монтажных работ.

Гидравлический уровень

Дает возможность выполнять разбивку горизонтальных плоскостей, а также переносить отметки с одних поверхностей на другие. Преимущественно гидроуровень применяют в работе с подвесными потолками. Определение линий разметки осуществляется с помощью шланга, длина которого, как правило, составляет не менее 10 м.

Линейный лазерный уровень

С помощью современной измерительной техники можно добиться практически идеальных результатов. Одним из широко используемых в работе с гипсокартоном устройств является линейных лазерный уровень (построитель плоскостей), позволяющий посредством взаимно перпендикулярных лучей строить проекции как по вертикали, так и по горизонтали, что дает возможность выполнить качественную разметку абсолютно любой плоскости.

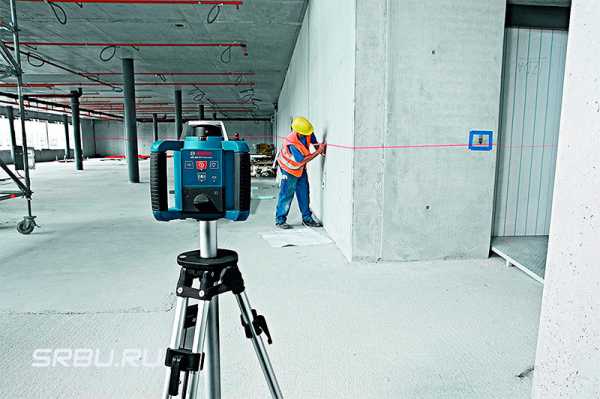

Лазерный ротационный нивелир

Данный прибор, работающий в разных режимах, позволяет задать вертикальные, горизонатльные и наклонные плоскости. Лазерный луч в таких устройствах постоянно вращается вокруг своей оси. Таким образом он способен проецировать плоскость на 360⁰. Данные устройтсва удобно использовать при работе в больших помещениях.

Угольник

Этот инструмент используется, прежде всего, для разметки углов. Конструктивно приспособление достаточно простое и представляет собой линейку определенной длины, вмонтированную в металлическое основание. С его помощью также можно контролировать прямоугольность тех или иных элементов.

Инструменты, необходимые для резки и обработки ГКЛ

Существует целый ряд инструментов и приспособлений которые применяются для резки и обработки гипсокартонных листов.

Стол для резки

Данное приспособление состоит из двух опорных ножек с прикрепленными к ним упорными элементами. Сверху расположена решетчатая крышка, на одной стороне которой посредством специальных зажимов фиксируется прижимная линейка соответствующей длины.

Складной стол-верстак

Не менее удобное приспособление, главным отличием которого является съемная крышка, что позволяет при необходимости сложить опорную раму с целью последующей транспортировки. Для этого предназначены специальные петли, которые расположены на торцевых перекладинах.

Раскрой материала осуществляется при помощи строительного ножа или предназначенного непосредственно для гипсокартона режущего инструмента.

Ножи для резки листов

Для подрезания верхнего картонного слоя ГКЛ используют специальные ножи.

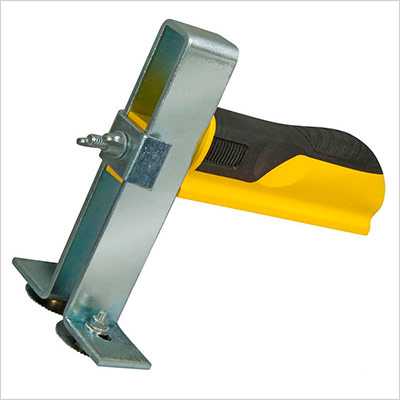

Резак узкий

Устройство необходимо для того, чтобы можно было отрезать от полноформатного листа полосу, ширина которой не превышает 120 мм. Такой раскрой осуществляется за счет двух дисков, одновременно разрезающих материал с обеих сторон. Некоторые модели подобных приспособлений оснащены дополнительной ручкой, что делает их более удобными в работе.

Резак широкий

Действует по тому же принципу, однако используется для отрезания более крупных кусков гипсокартона. Допустимый предел ширины листов в данном случае составляет 630 мм. В то же самое время резка обычным ножом дает практически такие же результаты, чем обусловлен достаточно низкий спрос на подобные устройства.

Ручная ножовка

Для создания прямоугольных отверстий или элементов со сложными формами понадобится ножовка с минимальной шириной полотна и мелкими зубьями. Такие инструменты изготавливают специально для работы с ГКЛ.

Обдирочный рубанок

Инструмент представляет собой разновидность рашпиля, с помощью которого обрабатываются кромки обрезанных листов, что позволяет выровнять их и добиться идеальной гладкости. Инструмент предполагает использование сменных полотен, установка которых осуществляется посредством ослабления и затягивания натяжного винта.

Кромочный рубанок

Кромкорез служит для подрезки краев кромок с целью создания фасок. При этом угол наклона может составлять 22,5 или 45 градусов. Перед использованием кромкореза торцы листа необходимо выровнять при помощи обдирочного рубанка.

Круговая фреза

Специальная насадка для дрели позволяет делать в гипсокартоне стандартные отверстия, необходимые для монтажа всевозможных коммуникационных элементов. Такие изделия в основном продаются наборами и имеют разный диаметр, что дает возможность подобрать фрезу для конкретной цели.

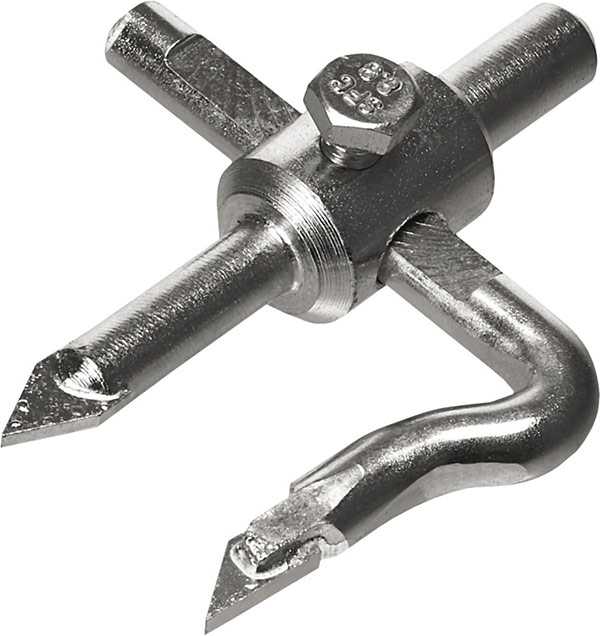

Балеринка для ГКЛ

С помощью данного инструмента также создаются отверстия. При этом предполагается их переменный диаметр, который может варьироваться в диапазоне 12-320 мм. Устройство состоит из алюминиевого корпуса и особо прочного режущего элемента в виде ролика, изготовленного из твердосплавных материалов.

Игольчатый валик

Данное приспособление применяется исключительно в тех случаях, когда нужно придать материалу арочную форму или создать другой вид искривленной поверхности. На лист гиспокартона наносят воду, которая в процессе перфорирования проникает непосредственно в тело гипсового слоя. Глубина отверстий составляет 5-7 мм, а их диаметр колеблется в пределах 2-3 мм. При этом вогнутой должна быть именно та сторона, на которой делаются углубления.

Ножницы по металлу

Инструмент понадобится в процессе резки профиля. Это отличная альтернатива ножовке по металлу, с которой не всегда удобно работать в определенных условиях.

Электроинструменты

К ним, прежде всего, относятся болгарка и электролобзик, способные в некоторых случаях значительно упростить работу. Также не лишними будут электроножницы небольших размеров, позволяющие добраться до труднодоступных мест.

Инструменты для монтажа профилей и листов

Просекатель профиля

В металлическом каркасе зачастую приходится прокалывать отверстия, необходимые для прокладки различных коммуникационных элементов. Просекатель способе проделывать отверстия диаметром 25 мм в профиле толщиной 1 мм.

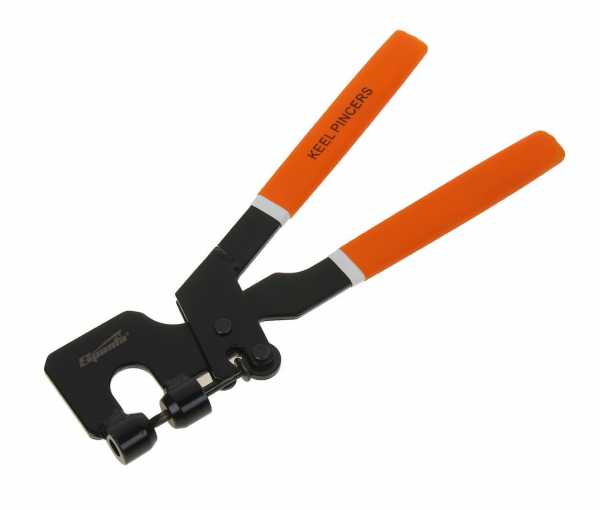

Клещи для скрепления профиля

Данное приспособление используется для скрепления профиля при монтаже каркаса. Оно позволяет соединять профили по методом просечки с изгибом, не применяя дополнительные крепежи. Для надежности фиксации обычно делают несколько просечек, расстояние между которыми составляет около 5 мм. При этом по сравнению с использованием заклепок, поверхность каркаса остается идеально гладкой.

Угловой просекатель

Предназначен для скрепления металлических защитных профилей на наружных углах перегородок из гиспокартонных листов. Обычно в продаже он дополнительно комплектуется резиновым молотком. Фиксация ПУ-профилей происходит механическим способом.

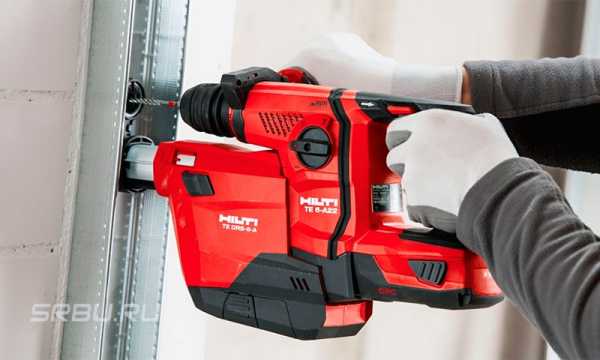

Перфоратор

Знакомый практически каждому мужчине инструмент, применяемый для высверливания отверстий в самых разных строительных материалах, включая ГКЛ и ГВЛ. Понадобится, прежде всего, для сверления отверстий по дюбели при фиксации профилей, а также при установке розеток и выключателей. Для сверления металлических элементов конструкции рекомендуется использовать специальные сверла с конической заточкой.

Шуруповерт

Поскольку при работе с данным инструментом есть возможность отрегулировать момент завинчивания, случайно испортить монтируемый гипсокартон практически невозможно. Электродвигатель будет своевременно остановлен. Усовершенствованные модели, созданные специально для работы с ГКЛ, отличаются скоростью вращения, которая достигает 4000 об/мин.

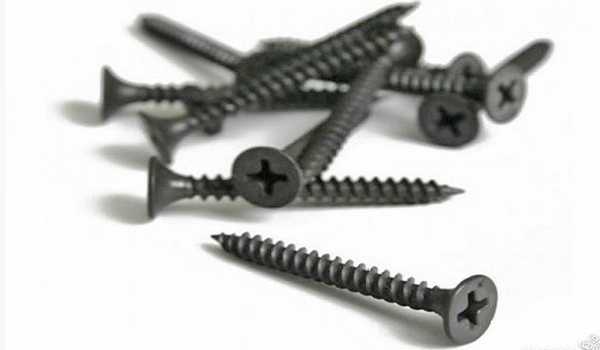

Это дает возможность быстро и без особых усилий вкручивать саморезы в металлические элементы конструкции. В таких инструментах предусмотрен ступенчатый способ регулировки глубины завинчивания. Сегодня можно приобрести как сетевую, так и аккумуляторную модель шуруповерта, а также всевозможные наборы бит.

Шпаклевочные инструменты для работы с листами гипсокартона

Инструменты, предназначенные для замешивания и нанесения различных шпаклевочных смесей, используемых для ГКЛ и ГВЛ, обычно изготавливаются из нержавеющих материалов, способных противостоять коррозийным процессам. При этом качество отделки, в первую очередь, зависит от соблюдения технологии приготовления смеси. Перемешивание шпаклевки можно осуществлять с помощью электродрели или же воспользоваться специальным миксером. Все насадки для замешивания растворов имеют свои особенности конструкции и назначение.

Насадки для замешивания раствора

Насадка с круглой лопаткой предназначена для работы с дисперсионными лакокрасочными составами, герметиками и клеящими веществами.

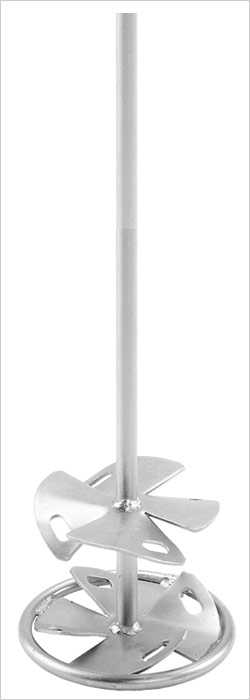

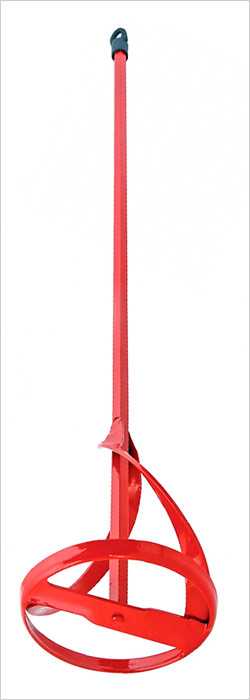

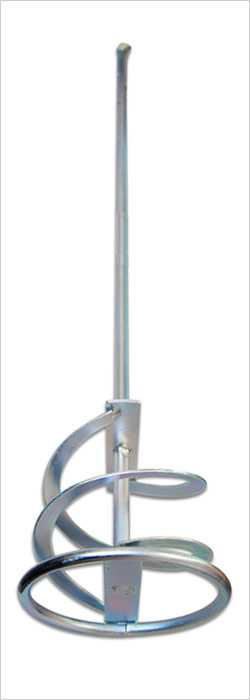

Спиральная насадка с кольцом понадобится для замешивания наполнительных смесей, выравнивающих материалов и штукатурки.

Левосторонняя спиральная насадка, которая имеет три ветви, преимущественно используется для жидких смесей, характеризующихся достаточно низкой плотностью.

Спиральная насадка с правосторонней спиралью, больше всего подходит для тяжелых смесей, отличающихся повышенной степенью вязкости.

Винтовая насадка с кольцом используется для перемешивания жидких материалов: грунтовок, лаков, клеев и смесей предназначенных для распыления.

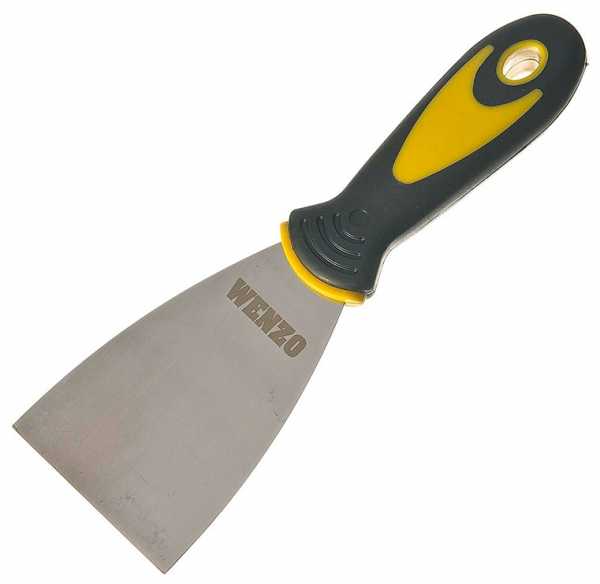

Шпатель шиирной 50 — 70 см для обработки швов

Шпатель размером 50 — 70 см. идеально подходит для заделки швов. Ими удобно утапливать армирующие ленты, которые монтируются на швы гипскоартона, а также наносить шпаклевочне смеси вдоль шва. При монтаже обрезанных кромок зачастую образуются нестандартные швы, для качественной обработки которых имеет смысл приобрести большой шпатель.

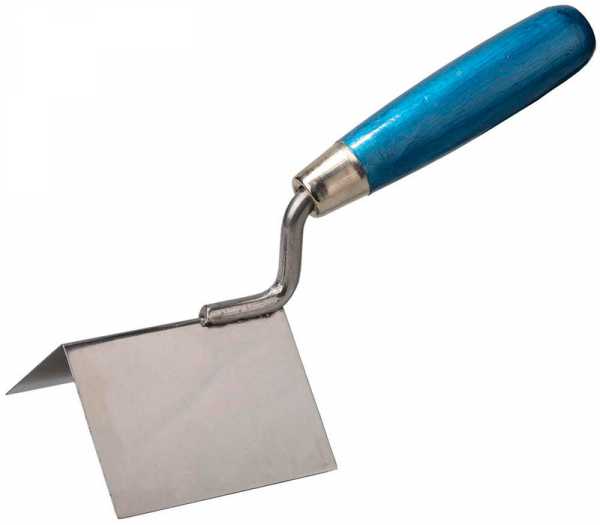

Кроме того, существуют специальные инструменты, предназначенные для работы с внутренними и наружными углами. Такие шпатели имеют специальные формы.

Шпатель с отверткой

Данное приспособление используется для шпаклевания стыков гипсокртонных плит и углублений оставшихся от готовок шурупов. При этом, при шпаклевании углублений от шурупов есть возможно быстро исправить имеющиеся дефекты монтажа гипсокартона в тех местах, где головки шурупов выступают над поверхностью гипсокартоного листа.

Широкий шпатель

Для сплошного шпаклевания поверхности из гипсокартонных плит используют широкие шпатели, размером от 180 см. и более.

Сокол для шпаклевки

Также в процессе шпаклевания не лишним будет металлический щиток, с помощью которого удобно подносить к месту проведения работ готовый к использованию шпаклевочный материал. Это достаточно легкое изделие, оснащенное перпендикулярно расположенной ручкой.

Шлифовальные инструменты

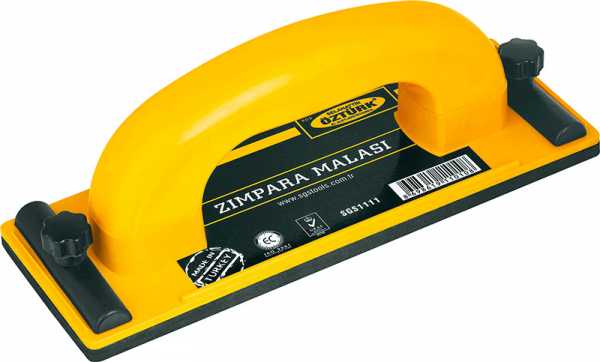

Терка для шлифования

Изделие в виде пластины, оснащенной специальными зажимами для замены сетки, используется в процессе сухой шлифовки обработанных шпаклевочной смесью листов ГКЛ и швов.

Терка с удлиняющейся рукояткой

Здесь, помимо зажимов, имеется черенок, который закреплен шарнирным способом. Инструмент предназначен, прежде всего, для работы с труднодоступными местами. При необходимости рукоятку можно самостоятельно удлинить, увеличив, таким образом, радиус действия. Это позволит мастеру находиться за пределами участка с наибольшим пылеобразованием.

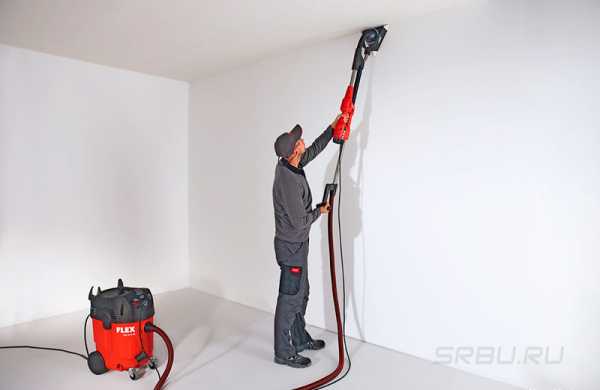

Виброшлифовальные машины

Данные приспособления позволяют ускорить процесс зачистки поверхности, что обусловлено достаточно высокой частотой вибрации. Кроме того, такие устройства способны поглощать пыль, которая накапливается в специальном пылесборнике.

Вам будет интересно

srbu.ru

Все что нужно для отделки помещения гипсокартоном, фото и видео

Добавил(а): Дмитрий Шварц 11 ноября

Гипсокартон (ГКЛ), изобретенный в XIX веке, получил самое широкое применение в строительно-ремонтной сфере. Это листовой материал с сердечником из гипсового теста, армированного специальными наполнителями. Внешние плоскости гипсокартона выполнены из строительного картона, устойчивого к разрыву, истиранию и воздействию влаги. Он выполняет роль основы для нанесения различных отделочных материалов. Картон сдерживает внутреннее напряжение, возникающее в гипсе, благодаря чему ГКЛ, обладая определенной эластичностью, демонстрирует хорошие показатели жесткости на сжатие.

Гипсокартон: универсальный строительный материал

Гипсокартонные листы являются недорогим, удобным и практичным материалом, который используется для изготовления и выравнивания стен, перегородок, фальш-потолков, оконных и дверных откосов, а также различных элементов дизайна интерьера. Таким образом, конструкции из ГКЛ позволяют улучшить эргономику помещения и разделить его на функциональные зоны.

Плюсы и минусы гипсокартона

Чтобы интерьер, выполненный с применением ГКЛ, выглядел красиво и служил максимально долго, необходимо тщательно рассчитать гипсокартонные конструкции и подобрать для их монтажа качественный и соответствующий условиям эксплуатации материал.

В первую очередь следует определиться, где именно в помещениях стоит использовать гипсокартон, а где без него вполне можно обойтись. Далее необходимо оценить плюсы и минусы ГКЛ как отделочного материала.

Среди основных достоинств ГКЛ находятся:

экологическая безопасность;
механическая гибкость;
высокая термостойкость;
отличные шумоизоляционные свойства;
малый удельный вес;
невысокая стоимость.

Одним из наиболее важных свойств гипсокартона является способность «дышать». Стены, выполненные из этого материала, хорошо впитывают избыточную влагу и отдают ее обратно, если воздух снаружи конструкции сухой. В результате в помещении всегда будет поддерживаться оптимальный микроклимат. При этом ГКЛ нетоксичен, а при дополнительной обработке специальными составами обретает дополнительную механическую прочность, а также влаго- и термостойкость.

Пожалуй, основным плюсом гипсокартона является легкость обработки и монтажа. ГКЛ позволяет изготавливать конструкции практически любой формы, снабжать их приборами освещения, а также монтировать на них различные элементы интерьера, в т.ч. функциональные (мойки, книжные полки и т.д.). Кроме того, ГКЛ подлежат отделке практически любым материалом – штукатурной смесью, керамической плиткой, краской, наконец, обоями и т.д.

Однако при всех своих достоинствах гипсокартон имеет и недостатки. Главными среди них являются малая механическая прочность и слабая устойчивость к воздействию влажности. Так, для монтажа на стены из ГКЛ предметов мебели и прочих элементов интерьера с большой массой, необходимо дополнительное усиление конструкции. При установке на клей требуется надежная фиксация листа до схватывания склеиваемых поверхностей, что часто связано с определенными трудностями. Если же влажность в помещении превышает 75%, материал требует дополнительной защиты во избежание разбухания и потери несущей способности. И, наконец, ГКЛ довольно хрупок, а при порезке выделяет гипсовую пыль, поэтому обращаться с ним следует довольно аккуратно, что, конечно же, влияет на скорость работы.

Виды и область применения гипсокартона

Очевидно, что ГКЛ, устанавливаемый в ванной должен отличаться от того, который планируется монтировать в гостиной или, скажем, спальне. В чем тут дело? Все очень просто – для изменения свойства в состав сердечника добавляются различные армирующие компоненты, картон же выполняется большей толщины с применением различных защитных покрытий.

В общей сложности ГКЛ классифицируется по следующим признакам:

состав и назначение;
тип кромки;
размер листа.

Поэтому, чтобы подобрать гипсокартон для отделки конкретного помещения, необходимо разобраться с тем, каким он бывает и какие свойства присущи каждому из его разновидностей.

Классификация ГКЛ по назначению

В зависимости от условий, которые присутствуют в отделываемом помещении, следующие основные категории ГКЛ:

Стеновой ГКЛ (цвет листа: серый, цвет маркировки: синий).

Применяется для отделки стен в помещениях, где параметры влажности и температуры не превышают допустимых норм (до 70% влажности, 20-25^оС).

Влагостойкий ГКЛВ (цвет листа: зелёный, цвет маркировки: синий).

В состав гипса ГКЛВ включаются антигрибковые компоненты и силикон, свойства которых обеспечивают устойчивость материала к повышенной влажности и перепадам температур в помещении. Для достижения максимальной влагостойкости рекомендуется снабжать лицевую сторону зеленого ГКЛ дополнительной защитой – водостойким красочным покрытием на грунтовке, керамической плиткой, гидроизоляционными материалами, ПВХ и т.д.

Огнестойкий ГКЛО (цвет листа: серый, цвет маркировки: красный).

Обладает повышенной устойчивостью к воздействию открытого огня за счет добавления в состав сердечника огнеупорных армирующих компонентов. Применяется для отделки производственных площадей, чердачных помещений, вентиляционных шахт и каналов, электрощитовых и пр.

Влаго-огнестойкий ГКЛВО (цвет: зеленый, цвет маркировки: красный).

Сочетает свойства ГКЛВ и ГКЛО. Используется для отделки производственных помещений с повышенным уровнем влажности, к которым предъявляются высокие требования противопожарной безопасности.

Арочный (цвет листа: светло-серый, толщина 6,5 мм).

Служит для изготовления криволинейных элементов, в т.ч. малого радиуса. Сердечник такого гипсокартона армируется стекловолокном, что позволяет значительно выгибать лист без видимых повреждений. При этом из-за небольшой толщины арочным ГКЛ конструкции обшиваются в два слоя.

Акустический (перфорированный).

Особенность этой разновидности ГКЛ заключается в том, что его поверхность перфорируется отверстиями диаметром от 1 см, а тыльная сторона листа снабжается звуконепроницаемым полотном, например, спандбондом. Акустический гипсокартон применяется при отделке звукозаписывающих студий, концертных залов, домашних кинотеатров, бойлерных и других помещений, которые нуждаются в шумоизоляции.

Классификация по типу кромки

В зависимости от области применения и требований к монтажу гипсокартон может иметь один из следующих видов кромки:

ПК (прямая). Идеальный вариант для «сухого монтажа», поскольку не требует закладки стыков. Используется при многослойной обшивке, а также для монтажа внутренних слоев ГКЛ.
УК (утонённая). Применяется при последующей оклейке стыков армирующей пленкой перед шпаклеванием.
ЗК (закругленная). Используется для монтажа поверхностей с последующим шпаклеванием стыков без применения армирующей пленки.
ПЛК (полукруглая). Применяется для строительства стен, интерьерных конструкций, установки фальш-потолков без использования армирующей ленты.
ПЛУК (полукруглая утонённая). Применяется вместе с армирующей пленкой под шпаклевку.

Наиболее широко используется стеновой и влагостойкий гипсокартон с утонённой и полукруглой утонённой кромкой. Именно такая форма позволяет заделывать стыки без риска образования выступов и неровностей.

Классификация по размеру

Стандартно ГКЛ выпускается толщиной 6, 9, 12,5 или 18 мм. Малая толщина отлично подходит для обшивки искривленных поверхностей, создания двойных потолков, декоративных элементов интерьера и пр. Для обшивки плоскостей потолки применяется ГКЛ толщиной 9 мм, тогда как стены рекомендуется выполнять из 12-мм листов. Впрочем, отдельные специалисты считают, что и на потолок необходимо вешать чуть ли не самый толстый гиспокартон, однако здесь все зависит от назначения и параметров помещения и, конечно же, требований заказчика.

Стандартный размер листа составляет 1200х2500 мм, хотя встречаются и другие. В последнее время на рынке появился ГКЛ с размерами 600х2500 мм. В пересчете на площадь он стоит несколько дороже, однако работать с ним гораздо удобнее. В особенности в узких и тесных помещениях или при отделке сложных поверхностей.

Вес стандартного стенового листа 12,5-мм толщины — около 30 кг, что необходимо учитывать при расчете и монтаже стеновой или потолочной конструкции.

Профили для гипсокартона

Основу любой гипсокартонной конструкции составляют металлические профили. Они отвечают за несущую способность и механическую жесткость последней. Для создания жесткого каркаса, на который монтируются подогнанные друг к другу листы гипсокартона, применяются следующие виды профилей:

Направляющие каркасные (ПН или UW).

Стандартно глубина и ширина такого профиля составляют 40-75 и 50-100 мм и выбираются в зависимости от планируемой толщины стены.

Направляющие потолочные (ПНП или UD).

Предназначены для создания потолочных каркасов. Незаменимы при монтаже многоуровневых потолочных конструкций.

Потолочные (ПП или CD).

Прикрепляются к потолку с помощью прямых подвес или анкерных зажимов. Из профилей этого типа формируется сама потолочная конструкция.

Стоечные (ПС или CW).

Применяются для закрепления основы стен и перегородок из гипсокартона. Закрепляются непосредственно к направляющим профилям.

Маячковые (ПМ).

Используются при выравнивании стен для последующего оштукатуривания.

Угловые (УП).

Предназначены для выравнивания и укрепления внутренних и внешних углов.

Что нужно для работы с гипсокартоном?

При работе с металлическими профилями наиболее предпочтительно использовать болты типа «краб» — они обеспечивают надежное закрепление элементов конструкции и исключают ее ослабление в процессе монтажа ГКЛ, отделке и последующей эксплуатации. Кроме «крабов» для установки стен, потолков и других конструкций из гипсокартона применяются:

перпендикулярные каркасные крепления;
удлинители;
анкерные зажимы;
прямые подвесы;
двухуровневые соединители и т.д.

В процессе монтажа металлической конструкции понадобятся такие инструменты, как:

клещи;
просекатель;
обдирочный рубанок;
инструмент для гибки;
кусачки.

Резать профили для гипсокартона дисковой пилой нельзя, поскольку из-за высокой температуры разрушается оцинковка, а это может стать причиной коррозии и последующего разрушения всей конструкции. Также не стоит разгибать или частично вырезать профили, поскольку это приведет к критическому снижению несущей способности.

Для работы с самим гипсокартном нужны:

канцелярский нож;
длинная линейка;
рулетка;
карандаш или маркер;
угольник;
лекала (при создании криволинейных конструкций).

Монтаж ГКЛ удобнее всего выполнять с помощью шуруповерта проводного или аккумуляторного типа с функццией регулировки направления и скорости вращения.

Как выбрать качественный материал?

Что касается самого гипсокартона, покупать следует только материал, представленный известными производителями. Верхний лист, которым производитель накрывает пачку, называется упаковочным и продаже не подлежит. ГКЛ должен быть сухим, иметь целые углы и целостные лицевую и тыльную поверхности.

Хранение предлагаемого покупателю материала должно осуществляться в горизонтальном положении в крытых складах с нормальным уровнем влажности и температуры.

При покупке профилей особое внимание следует обратить на толщину металла и его механическую жесткость. Качественный профиль невозможно сомнуть рукой, а при наличии плеча он не сгибается под собственным весом. Оцинковка профиля должна быть блестящей без белых пятен, следов грунтовки и коррозии. То же касается и остальных крепежных элементов. Стандартная длина направляющих профилей составляет 3 или 4 м, однако при необходимости можно приобрести обрезной профиль, что, вероятно, позволит покупателю сэкономить немного денег.

При покупке ГКЛ следует обратить внимание на его происхождение (марку, дату изготовления, производителя и пр.), а также на то, каким образом выполняется хранение листов. Сопутствующие материалы приобретаются таким же образом — после того, как покупатель удостоверится в их качестве.

Как выбрать гипсокартон, видео

Оцените статью: Поделитесь с друзьями!

prorab.guru

Комплектующие для монтажа гипсокартона: собираем потолок и стены

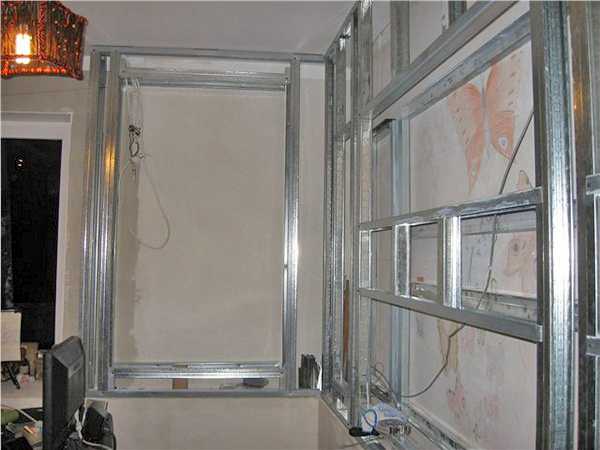

Монтаж гипсокартонных листов чаще всего производится на каркас. Комплектующие для гипсокартона – это и есть все те элементы, которые необходимы для сборки каркасной конструкции: профили, составляющие его основу, соединительные элементы, крепеж, необходимый для фиксации частей каркаса и монтажа ГКЛ. Важно правильно подобрать гипсокартон и комплектующие, чтобы создать надежную конструкцию.

Виды профилей

Скелет каркаса под гипсокартон составляют профили, изготовленные из оцинкованного стального листа. Каркас получается простым – стойки, закрепленные в направляющих. Конструкции бывают потолочные и перегородочные, и для каждой из них используются соответствующие металлопрофили. В зависимости от способов соединения элементов создаются разные варианты перегородок, подвесных потолков, отделки стен, коробов и ниш.

Существующие разновидности профилей:

ПНП (UD) – потолочный направляющий или стартовый. Создает основание и выравнивает каркас, крепится по периметру помещения. В скобках указана маркировка «Кнауф».
ПП (CD) – несущий (стоечный) потолочный. Создает целостную каркасную конструкцию. Применяется также для обшивки стен. Стойки предназначены для монтажа гипсокартона.
ПН (UW) – направляющий (стартовый) профиль для перегородок. Является основой для установки каркаса. Его крепят к потолку и к полу.
ПС (CW) – стоечный для перегородок и облицовки стен. Подбирается по длине под высоту помещения.
ПУ (UA) – усиленный для создания прочных конструкций.
ПА (CD) – арочный, для сооружений, где есть изгибы. Профиль ослаблен для большей гибкости.
ПУ – угловой профиль, имеет малую толщину, повышает прочность углов и выравнивает их.

Толщина металла составляет 0,4–0,8 мм. Необходимая прочность каркаса достигается при использовании элементов толщиной от 0,55 мм. Слишком тонкие стойки отличаются недостаточной жесткостью и в них плохо держатся саморезы.

Длина изделий составляет 2,75–4 м. Стандартные размеры профилей дают возможность создавать каркасы для конструкций из ГКЛ практически без отходов.

Дополнительные элементы

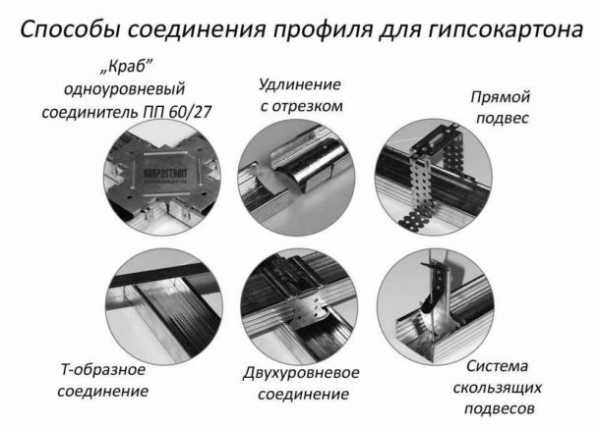

В комплектующие для ГКЛ входят также подвесы и разнообразные соединители, саморезы и дюбели. Применяются следующие вспомогательные элементы.

Прямой подвес для CD. Деталь крепится к потолку или стене на саморезы или дюбели. Подвес изгибают буквой «П». Длина изделия составляет 7,5, 12,5 и 30 см.
Соединитель двухуровневый («бабочка») применяют для крепления CD друг к другу крест-накрест. Деталь сгибается буквой «П» и крепится саморезами по металлу к профилям, по одному на краях.
Соединитель одноуровневый («краб») служит для закрепления профилей на одном уровне. При нагрузке до 20 кг для крепления не нужны саморезы: достаточно просто защелкнуть соединитель.
Удлинитель продольный применяют для наращивания CD. Его вставляют с торца внутрь и крепят двумя саморезами.
Соединитель угловой обеспечивает Т-образное соединение на одном уровне наподобие «краба».

Самодельные подвесы и соединители

Из остающейся обрези можно делать соединительные элементы, не уступающие и даже превосходящие по прочности стандартную фурнитуру. Можно заняться изготовлением подвесов своими руками из потолочного профиля следующим образом.

«Сапог». Берется кусок подходящего размера и у него подрезаются грани сбоку. Его складывают под прямым углом и просекают, получая жесткий уголок, называемый сапогом. Если 2 таких устройства установить вплотную друг к другу на потолок, получится очень прочный подвес для ПП.
При большом расстоянии от перекрытия профиль сгибают, придавая ему П-образную форму. Подвес крепят подошвой к потолку, а нижними ушками — к профилю.
Часть спинки у куска профиля вырезают, после чего боковушки отгибают и крепят на дюбели к потолку, а нижнюю часть – к ПП.

Представленные варианты самодельных подвесов гораздо надежней проволочных подвесов, удерживающих подвесной потолок только двумя загнутыми пружинными полочками. От действия нагрузки соединение проскальзывает, а повторную регулировку часто сделать невозможно, поскольку конструкции являются неразборными.

Когда количество соединений небольшое не хватает соединителей, можно заменить крабы самодельной конструкцией. Для этого профиль берут на 10 см длиннее. В планке делают продольные прорези, после чего края отгибают в стороны и крепят к другому профилю саморезами. Чтобы облегчить работу, в отогнутых планках заранее сверлят отверстия.

Для получения длинномерных изделий профили наращивают, вставляя внутрь куски ПС и соединяя саморезами. Чтобы они подходили по размеру, следует немного поджать полку.

Если оптимально использовать металлопрофили и отходы, цена материалов будет снижена, а качество конструкции нисколько не ухудшится.

Крепеж для ГКЛ

Элементы каркаса скрепляются между собой сверлящими (LB) или прокалывающими (LN) саморезами по металлу («клопами»). Длина самого короткого самореза составляет 9 мм. Его трудно закрутить, а шляпка мешает прилеганию ГКЛ к профилю.

Гипсокартон обычно крепится к каркасу саморезами типа TN длиной 25 мм. Длина 35–40 мм берется, если обшивка делается в несколько слоев.

Для крепления направляющих к стене используются нейлоновые дюбели с саморезами, дюбель-гвозди.

Производители

Лидером на рынке строительных материалов, изготавливающим гипсокартон и комплектующие, является немецкая компания «Кнауф». Во многих городах России построены заводы, производящие изделия по технологии «Кнауф»: Кнауф-профиль и фурнитура для Кнауф-профиля. В последнее время появились изделия отечественного производства, не уступающие по качеству импортным и выигрывающие по стоимости, например, марка «Петрович». Производство профиля освоено практически на всех ведущих металлургических предприятиях России.

Несколько советов по выбору комплектующих

При выборе металлопрофиля нужно обратить внимание на следующие моменты:

Металл должен быть достаточной толщины, профиль должен иметь точные размеры.
На изделии не должно быть следов ржавчины.
Обильная смазка на профиле может маскировать некачественное покрытие.
Элементы будущего каркаса не должны быть деформированы, на них не должно быть заусениц.

Заключение

От того, насколько правильно выбраны гипсокартон и комплектующие, зависит прочность, долговечность и внешний вид конструкции.

mr-build.ru

ГКЛ и монтаж профиля, расчет фурнитуры крепления на стены и потолок, каркас Кнауф

В современном строительстве гипсокартон используют нередко. У всех изделий из этого материала есть прочное основание, которое называется каркасом. Он состоит из профиля и различных крепежных элементов, называющихся комплектацией. Какие комплектующие необходимы для гипсокартона, расскажет эта статья.

Гипсокартон и комплектующие: распространенные элементы для крепежа, виды и их назначение

На рынке предоставлений широкий ассортимент крепежей. Однако, не все детали используются при монтаже. Некоторые из них имеют специфическое предназначение.

Перед тем, как приступить к работе, обязательно нужно сделать расчет, чтобы знать, сколько понадобится материала и комплектующих. Для этого составляют эскиз, в котором отображается конструкция в деталях. Про подготовку эскизов для монтажа подвесных потолков смотрите тут: https://homeli.ru/remont-i-otdelka/potolok/potolok-iz-gipsokartona.

Рассмотрим наиболее распространенные комплектующие для гипсокартона.

Соединитель – элемент, который крепит профили. Бывает одноуровневым и двухуровневым, продольным и угловым. Одноуровневые называют в народе «крабами», они служат для закрепления деталей на одном уровне. Соответственно двухуровневые соединители предназначены для крепления изделий на разных уровнях. Продольный элемент используют, когда необходимо удлинить профиль. Угловой – когда нужно скрепить материал в местах соприкосновения.

Подвесы необходимы для соединения потолка и профиля. По типу они бывают прямыми и анкерными. Прямой вид используют при соединении стоечного профиля и подвесного потолка. Деталь крепят непосредственно на потолок. Анкерный подвес для ГКЛ используют в тех случаях, когда элемент прямого типа имеет недостаточную длину.

Фурнитура, профиль и сам гипсокартон крепятся на саморезы.

Они бывают двух видов:

Прокалывающие;
Сверлящие.

Дюбели необходимы для крепления профиля на стены, а также монтирования к потолку или полу.

Как выбрать наиболее прочные комплектующие для ГКЛ

Гипсокартонный лист (ГКЛ), благодаря своим характеристикам, приобрел большую популярность как отделочный материал. Его используют для облицовки стен, при создании межкомнатных перегородок.

Виды ГКЛ:

Обычный. Его используют в помещениях с нормальными показателями температуры и влажности.
Влагостойкий и водостойкий (ГКЛВ). Предназначен для комнат с повышенной влажностью. На нем не образуется грибок и плесень.
Огнестойкий (ГКЛО). Необходим для помещения, где есть большая вероятность возникновения пожара. В быту не применяется, так как обычный вариант (ГКЛ) отвечает всем пожарным требованиям.

Особенности и преимущества ГКЛО представлены в статье: https://homeli.ru/remont-i-otdelka/ognestojkij-gipsokarton.

Огневлагостойкий (ГКЛВО). Его используют очень редко.

Комплектующие подбирают к этому материалу очень тщательно. Они должны быть прочными и надежными.

Найти комплектующие из стали с оцинковкой не составит труда, к примеру, крепежи для ГКЛ фирмы Кнауф изготавливают именно из этих материалов.

Изделия ненадлежащего качества могут стать причиной разрушения конструкции. По показателям наилучшим решением станут крепления из стали с оцинковкой. Такие детали обладают хорошей устойчивостью к нагрузкам, коррозии и имеют низкую цену.

Необходимые инструменты для работы и комплектующие для монтажа гипсокартона

Для крепления профиля из гипсокартона к стенам или потолку понадобятся разнообразные крепления. Помимо подвесов, соединителей, удлинителей, дюбелей и саморезов для работы нужны инструменты для разметки.

А именно:

Отвес;
Рулетка;
Карандаш;
Гидроуровень;
Красящий шнурок.

Для работы с листами из гипсокартона необходим следующий набор инструментов:

Ножовка;
Рейка;
Острый нож;
Рубанок.

Изготовить каркас можно, используя такие инструменты как, молоток, рубанок, плоскогубцы, шуруповерт, болгарка и ножницы по металлу. Чтобы заделать отверстия от шурупов, стыков листов и углов, нужны шпатели, емкости для смесей, валики, кисти для грунтовки, наждачная бумага.

Необязательно использовать все вышеперечисленные принадлежности. Некоторым можно найти альтернативу.

Для заделки швов между листами необходимы армированные ленты или стеклоткань. Также строители используют самоклеящуюся серпянку.

Подробно о видах и применении серпянки читайте специальный материал: https://homeli.ru/remont-i-otdelka/lenta-armiruyushchaya-dlya-gipsokartona.

Если первый вариант более прочный и надежный, то второй привлекает специалистов простотой в использовании. Также для работы понадобится специальная шпатлевка.

Комплектующие для гипсокартона: профиль и его виды

Гипсокартонные профили различаются по типу и размеру. Поэтому для каждого вида есть специальный детали для монтажа. Существуют два основных вида профиля. Первый вариант используется для обшивки отдельных плоскостей, второй необходим для создания перегородок.

Гипсокартонный профиль бывает:

Стоечным. Он обозначается буквами CD. Его применяют для обшивки стен и подвесных потолков.
Направляющим. Обозначается буквами UD. Его используют в качестве направляющего, в который вставляют стоечный профиль.
Направляющим для создания перегородок. Имеет маркировку UW.
Стоечным для простенков с маркировкой CW. Его используют для каркаса при создании перегородки.
Арочным. Такой профиль имеет изогнутую форму, что позволяет его использовать при создании сложных конструкций.

Профиль с марками UD или CD приобретают, когда намечается отделка стен или потолка гипсокартоном . Эти два вида имеют одинаковые размеры, но отличаются толщиной металла и длиной. Перегородочные профили отличаются от изделий для обшивки отдельных плоскостей габаритами.

Существует несколько критериев, по которым выбираются профили для ГКЛ: размеры будущей конструкции, целевое предназначение и производитель.

Перед покупкой элементов следует рассчитать количество материала, необходимое на 1м² ГКЛ. Тем самым, строитель избежит лишних затрат. Репутация производителя на рынке – немаловажный критерий. У него должны иметься все нужные сертификаты качества.

Виды комплектующих для гипсокартона (видео)

Отделка гипсокартоном – несложный процесс для тех, кто знаком с ремонтными работами. Достаточно приобрести необходимые инструменты и комплектующие.

homeli.ru

Гипсокартон и материалы, необходимые для монтажа гипсокартона — ВикиСтрой

Как же установить перегородки из гипсокартона своими руками? Что собой представляет схема монтажа гипсокартона? Почему технология стен из гипсокартона до сих пор воспринимается многими как довольно сложная? Так ли целесообразен монтаж гипсокартона своими руками, или же лучше обратиться к специалистам?

Давайте же вместе отыщем ответы на эти многочисленные вопросы.

Стены и перегородки из гипсокартона технология возведения которых базируется на системе ТИГИ Knauf, являются по сути каркасом, состоящим из металлического профиля. Профиль обшит гипсокартонными листами (ГКЛ), между которыми располагаются звуко- и теплоизоляционные плиты.

Листы из гипсокартона

Листы из гипсокартона, которые довольно часто называются гипсовыми панелями (гипрок) или сухой штукатуркой, являются незаменимым отделочным материалом, предназначенным для изготовления подвесных потолков, стеновой отделки, внутренних перегородок и многого другого. Благодаря тому, что особая технология монтажа перегородок из гипсокартона позволяет изгибать листы, из этого материала легко создаются криволинейные конструкции в виде арок, нестандартных поверхностей и т.п.

Лист из гипсокартона представляет собой сердечник, выполненный из гипса и облицованный с обеих сторон картонными листами. Гипсовый сердечник изготавливается из гипса Г-4, который обладает всеми качествами, необходимыми строительной конструкции. Ввиду этого, гипсокартонный лист способен поглощать и выделять избыточную влагу, т.е. “дышать”. Помимо этого, гипс огнеустойчив и абсолютно нетоксичен.

Чтобы гипс стал более прочным, для его уплотнения используют особые компоненты. Для этих же целей применяют и облицовочный картон. Картон крепится на гипсовый сердечник посредством клеящего состава. В сущности, картонный лист и является каркасом, армирующим гипсовый лист. Картон, обладая всеми необходимыми гигиеническими свойствами, впоследствии становится основой для отделки.

Гипсокартонные листы обладают прямоугольной формой и имеют размеры:

• толщина листа 8, 10, 12,5 и 14 мм при длине от 2,5 до 3 м;

• толщина листа 16, 18, 20 и 24 мм при длине от 2,5 до 4,8 м;

• ширина листа во всех случаях составляет 1,2 м (исключением являются листы толщиной 24 мм, имеющие ширину 0,6 м).

Наиболее широко применяются на практике листы, размер которых составляет 2,5 м Х 1,2 м Х12,5 мм.

Гипсокартонные листы имеют три типа кромок. Для отделки применяются листы, имеющие более тонкую продольную кромку. Такая кромка помогает получить надежный и малозаметный шов в месте стыка двух листов. Кромка начинает истончаться в 0,5 м от продольного торца, если рассматривать лицевую сторону гипсокартонной панели. Продольная кромка имеет не только прямоугольный профиль УК .

Но и бывает закругленной со стороны лицевой поверхности ПУК. Закругленная форма кромки предоставляет возможность к заделыванию стыков обычной шпаклевкой, без использования армирующей ленты. Лист с прямой кромкой ПК используется при изготовлении внутренних слоев либо с целью заполнения полостей между перегородками. Чтобы выполнить шов в месте стыка двух гипсокартонных листов, имеющих прямые кромки, с их торца под углом 45* и толщиной в 1/3 часть листа следует снять фаску.

где, 1 -боковая кромка; 2 -лицевая сторона листа; 3 — тыльная сторона листа

Гипсокартон производится в нескольких вариантах. Каждая модификация гипсокартонного листа рассчитана для определенных условий эксплуатации. При повышенной влажности целесообразнее всего применять гипсокартонные панели, имеющие повышенную влагостойкость – ГКЛВ. В данной модификации материала картонные слои проходят специальную антисептическую и гидроизоляционную обработку. В пожароопасных условиях эксплуатации следует применять гипсокартон, имеющий огнестойкие свойства – ГКЛО. При производстве этого гипсокартона применяются специальные добавки, благодаря которым значительно возрастает его огнестойкость. Кроме вышеперечисленных материалов, существуют гипсокартонные панели с особо высокой огнестойкостью (ГЛО) и панели комбинированного типа (ГКП).

Каркас из металла

Монтаж перегородок из гипсокартона подразумевает их несомненную повышенную прочность, а поэтому в основе конструкции перегородок системы ТИГИ Knauf предусмотрен каркас из металла. Каркас монтируется из нескольких разновидностей стальных профилей, имеющих различную функциональность. Каждый профиль производится методом холодной прокатки из стальной полосы, толщина которой составляет 0,55-0,8 мм.

Чтобы защитить металлический профиль от воздействия любой неблагоприятной среды, его подвергают оцинковке. Изначально при нормальных условиях на поверхности цинка появляется слой углекислого цинка, предотвращающий последующее окисление металла. При сцеплении стали со слоем цинка получается довольно эффективная защита. Даже если профили иногда приходится укорачивать, то место разреза не нуждается в нанесении антикоррозийного покрытия. Длина профилей ТИГИ Knauf составляет 2,75; 3,0; 4,0 и 6 м. При необходимости использования элемента другой длины, его можно заказать.

При эксплуатации гипсокартонных конструкций, включающих металлические профили, подразумевается то, что они должны выдерживать не только собственный вес, но и вес гипсокартона, применяемого для отделки, самой дополнительной отделки и предполагаемых навесных конструкций и элементов. Для этого и существуют на плоскостях профилей продольные гофры, т.е. ребра жесткости.

Стоечный профиль

Существует несколько разновидностей профиля различной функциональности. К примеру, существуют стоечные профили ПС, имеющие сечение в виде швеллера. Применяются такие профили в роли вертикальных каркасных стоек для фиксации на них гипсокартонных панелей.

Центральным элементом ПС-профиля является спинка, к которой под углом в 90* загнуты 2 полки.

Полки, которыми оснащены профили всех имеющихся размеров, имеют ширину в 50 мм. Ширина спинки составляет 50, 65, 75 и 100 мм (это номинальные значения). Приняты следующие обозначения стоечных профилей — ПС 50/50, ПС 65/50, ПС 75/50, ПС 100/50. Первым значением следует ширина спинки (в миллиметрах). Обычно действительная ширина спинки немного меньше номинальной. К примеру, если рассматривается стоечный профиль ПС 50/50, то реальная ширина спинки составляет 48,5 мм, что гарантирует прочное сцепление стоечного профиля с направляющим. Благодаря достаточной ширине профильной полки, шуруп всегда попадет в нужное место. Этот момент весьма важен в условиях применения двухслойной облицовки.

На профильных полках по всей длине имеются 3 продольные канавки. Средняя канавка позиционирует место стыка двух гипсокартонных панелей, а остальные предназначены для центровки вворачиваемых в гипсокартон шурупов.

Спинки профилей оснащены отверстиями, которые предназначены для монтажа инженерных коммуникаций в полости перегородки или стены. Данные отверстия в основном являются спаренными и располагаются у самых торцов панели. Диаметр отверстия равен 33 мм.

В соответствии с руководством по монтажу гипсокартона, стоечные профили обычно монтируются в профили направляющие. Для их фиксации применяются шурупы либо же используется технология просечки с отгибом. Монтаж гипсокартонной панели на стоечный профиль производится в направлении открытой части данного профиля. В самом начале вворачиваются шурупы в полку около спинки, а затем – у противоположно расположенного края. При обратном алгоритме может произойти так, что профильная полка изогнется вовнутрь. Для корректного выбора параметров профиля следует всегда учитывать предполагаемую высоту перегородки, а также особенности ее конструкции, т.е. какая именно будет облицовка – в один или в два слоя. Не последнюю роль при выборе играют тепло- и звукоизоляционные требования, предъявляемые к будущей перегородке.

Направляющий профиль

Немаловажным элементом металлического каркаса является направляющий профиль ПН, имеющий сечение в виде швеллера и применяющийся в качестве направляющего основания для стоечных профилей. Помимо этого, ПН-профиль может использоваться для обустройства перемычек между отдельными стоечными профилями. Как правило, данная операция применяется при установке в гипсокартонных перегородках дверных конструкций.

Спинка направляющего профиля оснащена двумя продольными ребрами жесткости. ПН-профили производятся в размерах: ПН 50/40, ПН 65/40, ПН 75/40 и ПН 100/40. Первым значением следует ширина спинки профиля, каждое значение которой полностью соответствует аналогичным значениям спинок ПС-профилей.

В спинках ПН-профилей имеются отверстия для дюбелей, диаметр которых составляет 8 мм. Посредством дюбелей ПН-профили фиксируются на несущем основании. В случае необходимости в дополнительных отверстиях, последние сверлятся по месту. Ширина полки направляющего профиля равна 40 мм, что позволяет фиксировать на ней гипсокартонную панель.

Угловой профиль

Самыми уязвимыми узлами гипсокартонных перегородок системы ТИГИ Knauf являются угловые стыки, располагающиеся снаружи. Осуществляя монтаж гипсокартона своими руками, не стоит забывать об этом! Для выполнения подобных стыков обычно применяются гипсокартонные панели, имеющие прямые кромки. Тем не менее, в данном случае высока вероятность того, что при эксплуатации будут повреждены углы перегородок. Чтобы полностью избежать подобных неприятностей, следует применить угловой профиль ПУ.

Полки углового профиля располагаются под углом 85*, что гарантирует его более качественное прилегание к углу перегородки, составляющему 90*.

Полки ПУ-профиля перфорированы. Диаметр отверстий составляет 5 мм. При монтаже данные отверстия заполняются шпаклевкой, наносимой поверх профиля, что обеспечивает достаточное сцепление гипсокартонной панели с металлическим профилем.

Для выполнения сложных криволинейных гипсокартонных конструкций используются специальные арочные профили.

Изготавливается арочный профиль из потолочных профилей ПП 60/27, применяемых для выполнения сложных многоуровневых гипсокартонных потолков. Радиус изгиба не должен быть меньше 500 мм. Причем полки ПП-профиля бывают ориентированы и вовнутрь и наружу изгибающей дуги.

Звукоизоляционный и теплоизоляционный материал

В качестве изолятора в системах ТИГИ Knauf применяется преимущественно пенополистирол, но не исключено и использование минеральной ваты и других минеральных плит подобного назначения. Пенополистирол производится из вспенивающегося полистирола, который представляет собой термопласт (жесткий и вспененный), состоящий из гранул, сплавленных между собой. Структурными составляющими гранул являются микропоры, наполненные воздухом. На 98% пенополистирол состоит из воздуха. Всего 2% материала составляет пластик. Именно 2 последних фактора и являются причиной высоких изоляционных свойств материала.

Кроме невысокой теплопроводности, достоинством пенополистирола является его структурная устойчивость в широком температурном диапазоне. Материал не подвержен воздействию щелочных и слабокислых химических веществ, а также не представляет интереса для плесени и других грибковых микроорганизмов. Пенополистирол экологически безвреден и долговечен. К сожалению, он горюч. Тем не менее, данный недостаток компенсируется добавлением в материал антипирена, что снижает пожароопасность применения пенополистирола. Пенополистирол без антипирена маркируется как ПСБ, а с антипиреном, как ПСБ-С.

Изоляционные плиты производятся в диапазоне длин – от 0,9 до 5,0 м (интервал 50 мм). Ширина плит варьируется от 500 до 1300 мм (интервал 50 мм). Толщина теплоизолятора составляет как правило от 20 до 500 мм (интервал 10 мм).

Монтаж перегородок из гипсокартона предусматривает обязательную установку изоляционных плит в полости гипсокартонной перегородки или стены. Чаще всего используются плиты, толщина которых составляет 40 мм. Не забывайте о том, что между плитами и облицовочным гипсокартонном необходимо оставлять незначительный зазор.

Изоляционные плиты кроятся с помощью пилы или ножа в полном соответствии с требуемыми размерами. Плиты монтируются специальными стеновыми анкерами или с применением клея с дистанцией 900 мм по горизонтали и 400-450 мм по вертикали.

Материалы, сопутствующие монтажу стен из гипсокартона

При монтаже конструкций из гипсокартона по системе ТИГИ Knauf, обязательно выполняется операция по заделке швов на стыках листов. Это единственный “мокрый” процесс, который включает “сухая” технология возведения стен из гипсокартона. Заделка швов может производиться как с применением армирующей ленты, так и без ее использования. При армировании швов используется гипсовая шпаклевка “Фугенфюллер”. На стык панелей, имеющих утоньшенные кромки, ложится слой вышеозначенной шпаклевки, после чего на влажную шпаклевку накладывается армирующий материал, а затем еще один слой шпаклевки. Шпаклевка “Фугенфюллер” применяется также для устранения дефектов гипсокартонной поверхности.

При установке перегородок из гипсокартона своими руками, используется также методика заделки стыков без применения армирования. Как правило, в данном случае применяется шпаклевка “Унифлот”. Все материалы, использующиеся для облицовки и восстановления поверхности гипсокартонных листов, содержат в своем составе гипс. Примером таких материалов может служить “Перлфикс” – монтажный клей. Этим клеем можно склеивать гипсовые панели и изоляционные плиты.

Наряду с составами, приведенными в качестве примера, производится еще целый ряд наименований и материалов, используемых при возведении перегородок из гипсокартона.

www.wikistroi.ru

Каркас для гипсокартона: особенности и нюансы монтажа

Содержание:
Каркас для гипсокартона: материалы и общие принципы сборки
Как изготовить каркас для потолочной конструкции: особенности технологии
Обшивка стен гипсокартоном: конструкция металлического каркаса
Как сделать каркас для гипсокартонных перегородок: нюансы монтажа
Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для обшивки стен, потолков и прочих декоративных изделий представляет собой достаточно сложную конструкцию, от которой в буквальном смысле слова зависит все – и внешний вид готового изделия, и его надежность, и, как результат, долговечность. Именно по этой причине изготовление каркаса должно проводиться в соответствии с некоторыми требованиями, которые и позволят готовому изделию служить верой и правдой долгие годы. Согласно каким принципам изготавливается каркас для гипсокартона из металлических профилей? Какой материал для этого нужен? Как гарантировать его надежность? На эти и многие другие вопросы мы постараемся ответить в текущей статье, в которой вместе с сайтом stroisovety.org приоткроем завесу тайны, которую не разглашает большинство мастеров-гипсокартонщиков.

Если вы задались целью научиться монтировать каркас из профиля для гипсокартона, то следует понимать одну важную вещь – каркас каркасу рознь. Преследуя ту или иную цель, нужно быть готовым к тому, что каждый вид изделия собирается по-разному. Единственное, что есть общего между каркасами различных конструкций, это принцип сборки, который мы и рассмотрим в первую очередь.

Каркас для гипсокартона фото

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется «краб») и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.

Обшивка стен гипсокартоном фото

Как сделать каркас для гипсокартонных перегородок: нюансы монтажа

Особенность каркаса под гипсокартонную перегородку заключается в том, что несущие профили не крепятся ни к одной из стен – они просто «расклиниваются» между потолком и полом. Как и в случае с каркасом для стен или потолка, периметр (плоскость) перегородки формируется из направляющих профилей uw – они крепятся непосредственно к стенам, полу и потолку. После этого в полученный периметр устанавливаются вертикальные несущие профили cw с шагом 400мм. Следует понимать, что редко установленные стойки каркаса – это заведомо хлипкая и ненадежная перегородка.

В процессе изготовления такого каркаса отдельное внимание необходимо уделить дверному проему, если, конечно, такой имеется в перегородке. В профили, располагающиеся по периметру проема, необходимо вставить деревянный брус, который позволит надежно закрепить дверь любого веса.

Как сделать каркас для гипсокартонных перегородок фото

Ниши и прочие объемные изделия: принципы построения каркаса

Каркас для декоративной ниши или арки можно назвать одним из самых сложных изделий – чтобы его соорудить, понадобится напрячь все свое воображение и накопленные знания. Монтаж объемного каркаса выполняется согласно принципам изготовления коробов. Здесь следует учитывать следующие нюансы.

Во-первых, все углы (даже изогнутые) собираются из скрученных воедино двух направляющих профилей. При необходимости они надрезаются для закругления угла. Угловой профиль как бы расклинивается перемычками между двумя прилегающими друг к другу стенами.
Во-вторых, это прорези. Они формируются из двух вертикально стоящих направляющих (ud), скрепленных между собой перемычками, которые ограничивают вырез по горизонтали. Если сделать наоборот, то конструкция будет ослабленной.
В-третьих, это полки. Здесь сложного ничего нет – периметр полки набирается из ud, после чего усиливается несущими профилями.

Устройство каркаса под гипсокартон фото

Ну и в завершение этой темы скажу лишь одно – чтобы собрать объемный каркас для гипсокартона, следует комбинировать все способы, описанные выше. Одна часть может собираться по принципу установки потолка, другая, как гипсокартонные перегородки, третья, как стены, ну а для монтажа четвертой может понадобиться комбинированный вариант. В общем, подключайте весь свой технический разум и конструируйте – единых стандартов здесь нет. Главное, чтобы каркас был жестким и легко выдерживал возлагаемые на него нагрузки.

Автор статьи Александр Куликов

stroisovety.org

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 — по металлу; 2 — по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

Белые – это латунные или стальные оцинкованные.
Желтые – оксидированные (нержавеющие).
Черные – стальные закаленные.

К содержанию↑

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

быстрота скрепления;
не требует электроэнергии;
отсутствие выступов в местах крепления.

Его недостатки:

прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
на рынке много некачественных подделок, которые быстро выходят из строя.

К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

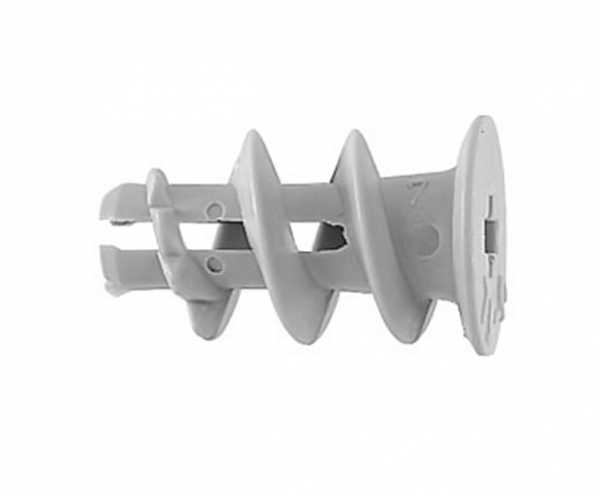

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

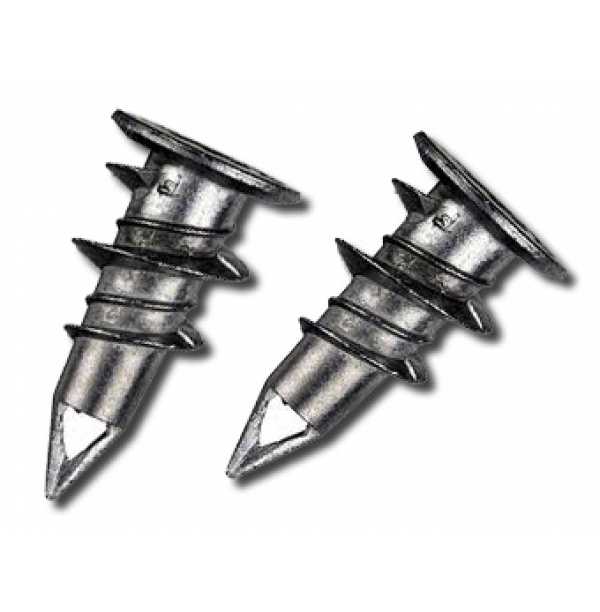

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

36 лет

профессиональный строитель — опыт работы с 2005 года.

Поделись статьей с друзьями:

ogipse.ru

РубрикаГипсокартон
