Профиль для гипсокартона — размеры и виды
На европейском рынке гипсокартона можно выделить двух основных производителей: немецкую компанию «Knauf» и промышленную группу «BPB», в которую входят английская компания «Giproc» и австрийская компания «Rigips». Именно их продукция определяет существующие «стандарты» этого сектора строительных материалов. В том числе, какой должен быть профиль для гипсокартона, размеры и виды которого представлены на рынке России.
Что такое профили для гипсокартона
«Сухие» строительные работы и отделка редко обходятся без механического крепления к каркасу плит, листовых или реечных материалов. Гипсокартон в этом отношении не исключение — для него также нужна несущая конструкция, которая обеспечит надежное крепление.
Есть только два вида материалов, отвечающих этому требованию: деревянный брусок и тонкостенный металлопрофиль для крепления гипсокартона. Но в силу специфики самого ГКЛ предпочтение отдают именно второму варианту. И вот почему:
- У каждого вида металлического профиля стандартная геометрия, четкие параллели ребер и плоскостей, стабильные размеры сечения. А у деревянного бруска могут быть довольно существенные отклонения в геометрии и размерах сечения
- Гипсокартонный лист имеет идеально ровную поверхность, поэтому каркас должен отвечать самому материалу. Стандартные размеры профилей для гипсокартона лучше всего обеспечивают крепление по уровню во всех плоскостях
- Наиболее «уязвимое место» конструкций с обшивкой ГКЛ — стыки отдельных листов. Дерево — «живой» материал, особенно чувствительный к изменениям влажности (достаточно вспомнить необходимость компенсационных зазоров между деревянными полами и стеной). В отапливаемых помещениях влажность летом и зимой существенно отличается, размеры бруска будут меняться, а это приведет к появлению трещин на финишной отделке стены или перегородки. Размеры оцинкованного профиля для гипсокартона не меняются при колебаниях влажности

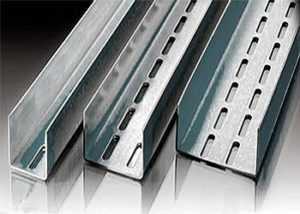

Основные виды профиля представляют собой металлический швеллер, у которого полки обеспечивают жесткость и несущие свойства каркаса, а стенка служит плоскостью крепления (к ограждающим поверхностям, самого ГКЛ, закладных элементов).
Материал для изготовления деталей каркаса
Все несущие элементы изготавливают из холоднокатаной оцинкованной стали. Ее толщина (а значит, и толщина профиля для гипсокартона) равна 0.4-0.6 мм.
Внимание! Дальше в статье все размеры толщины, ширины и высоты приведены в миллиметрах.
Исключение — профиль для гипсокартона с увеличенной толщиной металла. Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5.

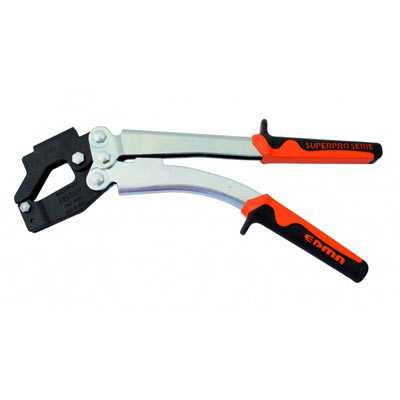

Изготовление направляющих и стоечных элементов происходит также с помощью холодного проката, но к этой операции могут добавлять еще ряд других:
- Формирование дополнительных ребер жесткости

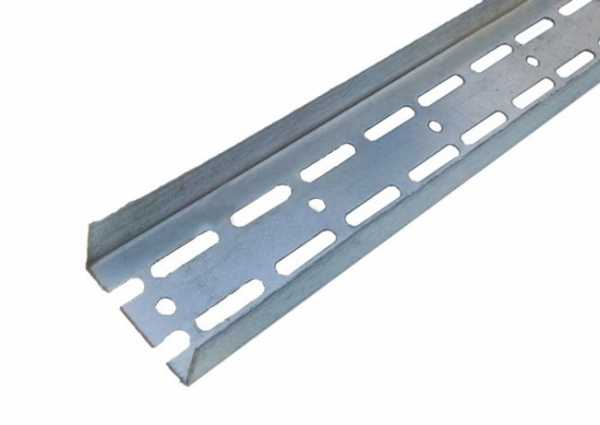

- Просечка на стенке отверстий для крепления к ограждающим поверхностям

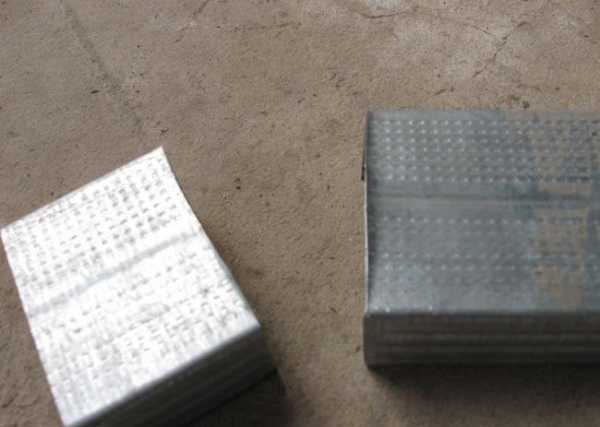

- Насечка шероховатой поверхности для удобства работы с крепежом
А компания Gyproc выпускает профиль «Ультра» с особенной рифленой поверхностью, которая облегчает выполнение монтажных работ, начиная от предварительной расстановки стоечных элементов и заканчивая ввинчиванием саморезов.
Классификация
По области применения можно выделить следующие виды металлопрофиля для гипсокартона:
- Для обшивки плоскостей: потолка, стен, ниш, колонн, коробов. Служат в качестве обрешетки, монтаж проходит с помощью специального крепежа к самим плоскостям. Характерное отличие — уменьшенная высота полок для минимизации потери полезного объема
- Для строительства перегородок
- Вспомогательные элементы, которые используют для усиления проемов, обшивки арок, армирования углов
Виды профилей для гипсокартона: применение и маркировка

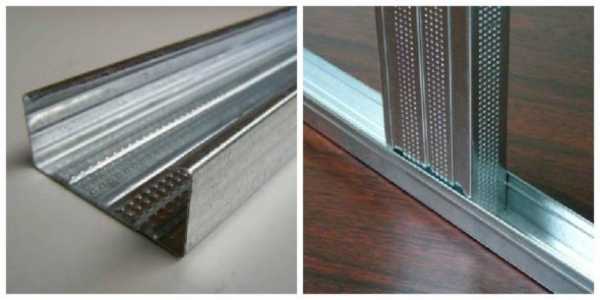

Любая несущая конструкции состоит из направляющих и стоечных элементов.

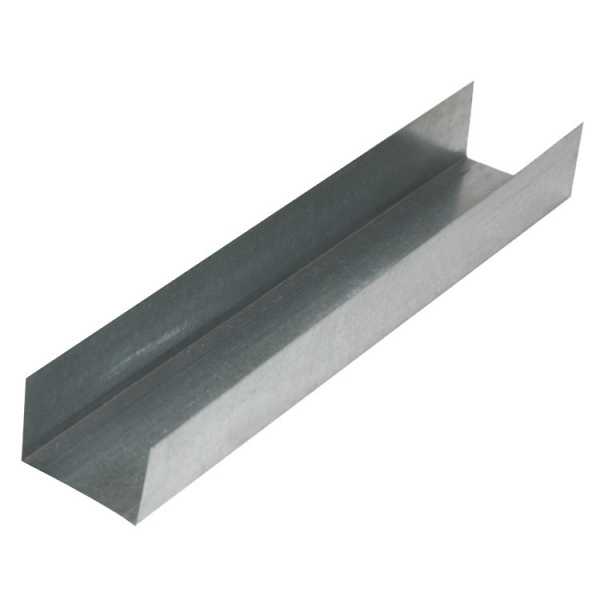

Металлические направляющие для гипсокартона
Потолочные направляющие для гипсокартона бывают с такой маркировкой и размерами:- Knauf — UD Высота 27, ширина 28 по внешней стороне и 27 внутри. Прямые борта придают сходство с литерой «U»
- Gyproc — ППН 27/28. У этого потолочного профиля для гипсокартона другие размеры и вид. Ширина стенки по внутренней и внешней стороне такие же, как у Кнауф — 27 и 28 соответственно. А полки профилей Гипрок Ультра имеют разную высоту: со стороны плоскости — 28, со стороны ГКЛ — 33
В каталоге Knauf потолочные направляющие UD представлены одной длинной — 3.0 м, плюс позиция «специальная длина» (то есть под заказ).
Размеры направляющих «стеновых» профилей для гипсокартона имеют более широкую линейку:
- Продукция Knauf имеет маркировку UW. Три наиболее встречающихся на рынке варианта ширины — 50, 75 и 100. Но есть еще размеры 125 и 150. Имеются дополнительные ребра жесткости на спинке, которые придают сходство с литерой «W». Высота полки – 40
- Продукция Gyproc имеют маркировку ПН. Пять вариантов ширины профиля для гипсокартона — 42, 50, 66, 75, 100. Высота полки профиля Гипрок Ультра — 37.
Наиболее часто встречаются два стандарта длины этого металлического профиля для гипсокартона – 2 и 4 метра, но и в этом случае в каталоге Кнауф для каждой ширины есть позиция «специальная длина».
Стоечные металлопрофили для гипсокартона — размеры
У всех компаний есть своя линейка стоечных профилей для гипсокартона, размеры которых позволяют буквально вкладывать их внутрь направляющих:
- У потолочного — по высоте полки
- У стенового — по ширине стенки
Размеры профиля под гипсокартон для обшивки стен и потолка:
- Knauf — CD Высота 27, ширина 60. Имеет дополнительные ребра жесткости. Загнутый бортик выполняет две функции — служит еще одним ребром жесткости и позволяет крепить к потолку специальным анкерным зажимом на регулируемой тяге с петлею. Из-за этих бортиков в сечении напоминает букву «C»
- Gyproc — ПП 60/27. Высота и ширина такие же, как и у Кнауф. Дополнительное ребро жесткости. Также имеет загнутые внутрь бортики.
Стоечные виды профилей под гипсокартон для перегородок:
- Knauf — CW. Высота 50. Пять вариантов ширины: 50, 75, 100, 125 и 150
- Gyproc — ПС. Высота полок разная. С одной стороны – 40, с другой — 38. Пять вариантов ширины — 42, 50, 66, 75 и 100. В сечении вид такой же, как и у Кнауф — ребра жесткости на стенке и загнутые внутрь бортики (но на разной высоте).
У компании Кнауф потолочные стоечные профили для гипсокартона имеют следующие размеры длины — 1,19, 2.6, 3.1 и 4.0 м. Но и здесь есть предложение «специальная длина».
Профили CW имеют более широкую линейку размеров длины — от 2,6 м до 6.0 м, плюс «специальная длина».
Усиленные виды профиля для гипсокартона и их назначение
Усиленный профиль по толщине имеет обозначение UA. Выпускает компания Knauf или производители с аналогичной продукцией, с тем же размерным рядом.
Пять вариантов ширины — 50, 75, 100, 125 и 150. Толщина металла – 2, высота полки – 40.
Хотя в его обозначении присутствует литера «U» (как у направляющих), это стоечный строительный профиль для гипсокартона, который используют:
- Для сооружения высоких перегородок и арок
- Для усиления дверных проемов
- При создании «тяжелых» конструкций из ГКЛ, где нужны высокие несущие способности каркаса
Длина усиленного профиля имеет тот же размерный ряд, что и у обычного — от 2,6 м до 6.0 м (плюс возможность изготовить под заказ).
Усиленный стоечный профиль MW имеет дополнительное высокое ребро жесткости вдоль всей спинки. Толщина металла — 0.6, высота полки – 50, ширина спинки — 75 и 100. Длина – от 2.6 м до 4.5 м.

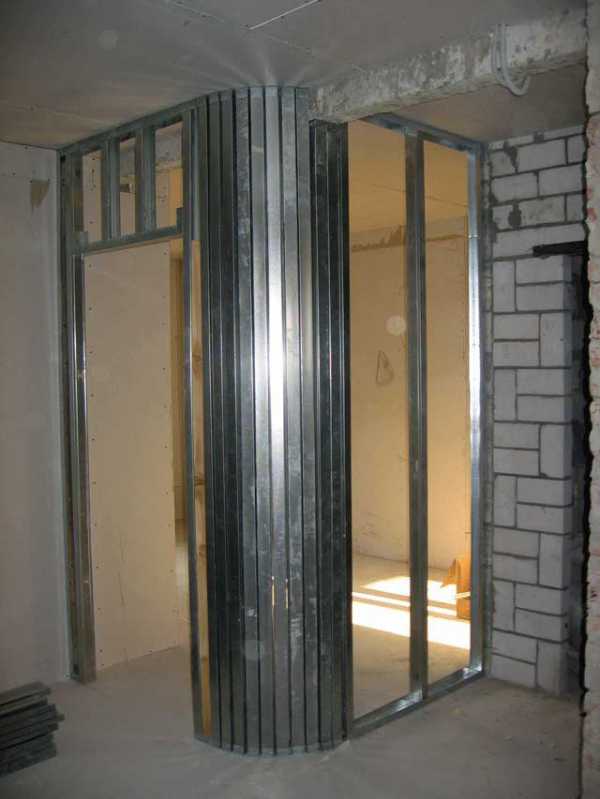

Арочный профиль для гипсокартона
Это особенный вид, который используется при оформлении арочных проемов и при создании криволинейных плоскостей в многоуровневых потолках.И в этом случае нет единства конструктивных решений.
У Knauf его делают на основе потолочного стоечного профиля CD 60. В процессе холодной прокатки формируют два типа изгиба:
- Наружный — дополнительное обозначение «конвекс», минимальный радиус — 1000 мм
- Внутренний — дополнительное обозначение «конкав», минимальный радиус — 500 мм

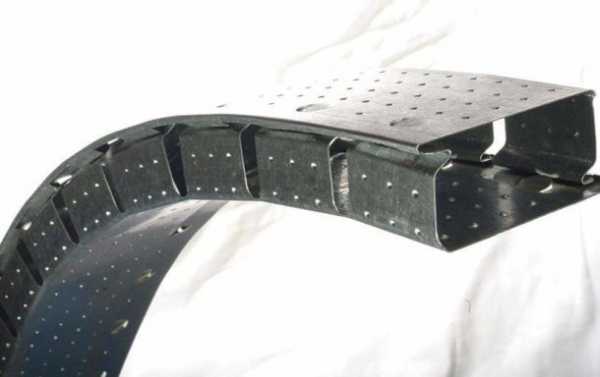

Есть так называемый «гибкий профиль» в виде прямоугольной трубы. Он состоит из двух одинаковых Г-образных частей, соединенных между собой замком-защелкой. У каждой части полка имеет широкие прорези, которые позволяют ей гнуться. Хотя несущие способности ослаблены прорезями, в «замкнутом» виде они еще достаточно высоки.
Самый «слабый» тип — арочный профиль на базе CD 60 с угловыми надрезами полок и отверстиями в стенке на уровне надрезов.
Специальные профили
Чтобы полностью раскрыть тему «какие бывают направляющие профили для гипсокартона», надо упомянуть о Knauf Sinus. Это гибкая шина длиной 1,9 м, с высотой полки 40 и тремя стандартными размерами ширины – 50, 75 и 100. Ее применяют при создании «радиусных» перегородок.
Есть еще упругая шина, которую крепят непосредственно к деревянным перекрытиям для «малогабаритной» обшивки потолков. При использовании в качестве подложки демпферной ленты (с зазором 1 мм между балкой) вся высота подшивки будет составлять 28 мм плюс толщина потолочного ГКЛ. Высота полки — 27, ширина — 60 (без учета бортиков с крепежными отверстиями), длина — 4.0 м.
Еще меньше высота полки у U-образного профиля с отбортовкой — 15.
Кроме них, в этом разделе компании Knauf есть угловые защитные профили для гипсокартона:
- Из оцинкованной стали — 31х31х4
- Алюминиевый — 5х25х5
- ПВХ — 23х23
- Кромочный из оцинкованной стали — 23х13х5
- Гибкие — в рулонах шириной 100 и 200
В этом же разделе есть два «парных» металлических профиля быстрого монтажа опорных конструкций для гипсокартона с размерами:
- U-образный — 18х30х8
- L-образный — 30х13х8
Основная сфера использования — стартовые и финишные элементы у конструкций с открытыми торцами ГКЛ.
Еще есть маячковые профили из оцинкованной стали.

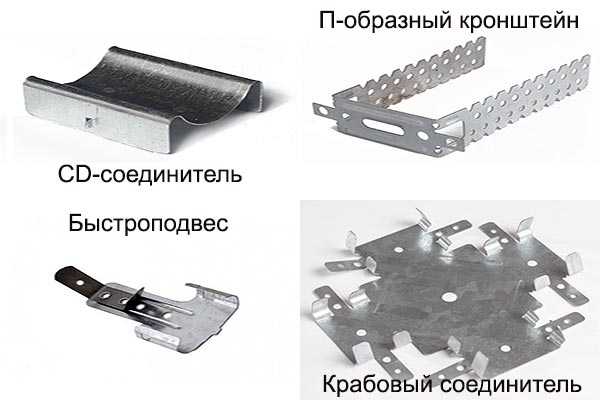

Монтажные элементы
В этот раздел входят пять наименований:
- Подвесы
- Клипсы
- Уголки
- Соединители
- Перемычки
Подвесы и клипсы
В каталоге Knauf около 40 позиций подвесов.
Самые распространенные — прямые подвесы в двух размерах (120 мм и 200 мм) и в трех видах исполнения (по бетонным и деревянным перекрытиям, антивибрационные). Используются не только для выравнивания уровня потолка, но и для обшивки стен.
Еще есть подвесы комбинированные и быстрого монтажа, анкерные подвесы и к ним тяги с петлею, пружины, подвесы для профиля UA. И целая категория элементов для нониус-подвесов.
Клипсы можно рассматривать как своего рода подвесы для профиля CD, но без регулировки уровня.
Уголки и соединители
Это две категории монтажных элементов для соединения металлопрофилей. Они могут их соединять под прямым или произвольным углом, в одной или двух плоскостях. Основная часть элементов этих категорий предназначена для профилей CD 60 и UA.
Перемычки
Этот монтажный элемент сделан в виде перфорированного профиля длиной 1,6 м и предназначен для оформления стандартных дверных проемов. Есть три варианта размера стенки, которые отвечают ширине профиля UA и CW: 50, 75 и 100.
Советы по выбору
Главный совет — все профили должны быть от одного производителя. Это называется системный подход. Его используют не только для сухого строительства, но и для «мокрых» работ. Простой пример — финишный слой, состоящий из грунтовки, шпаклевки и штукатурки, будет служить долго, если еще на уровне разработки сухих смесей или готовых составов учтена их «совместимость». Для несущего каркаса такой подход не менее важен. И в части профилей, и в части монтажных элементов.
Понравилось? Поделитесь в соц. сетях!
Советуем почитать!
remontcap.ru
Профиль для гипсокартона: размеры и виды
Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

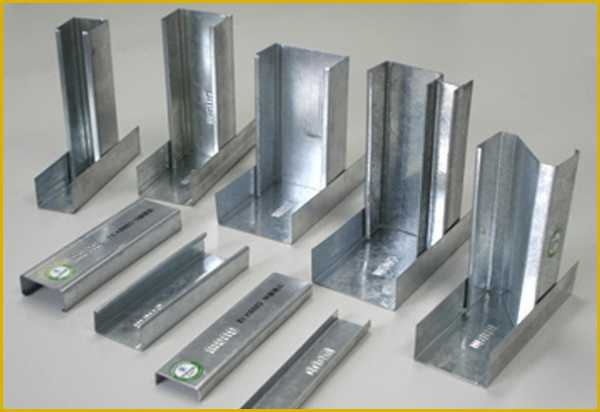

Типы металлопрофиля
Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:
- В зависимости от места использования – на потолочные и стеновые.
- По выполняемой роли – на направляющие и несущие.
- По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
- В зависимости от поперечного сечения – на угловые, плоские и П-образные.
Все типы профиля показаны на представленных ниже фото.

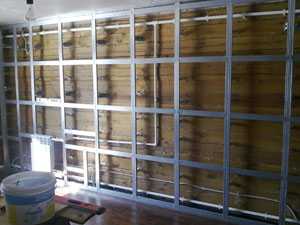

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

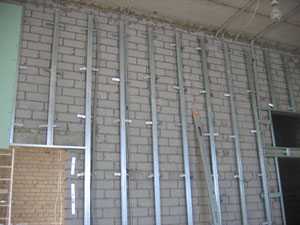

Профили для каркаса при выравнивании стены
При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

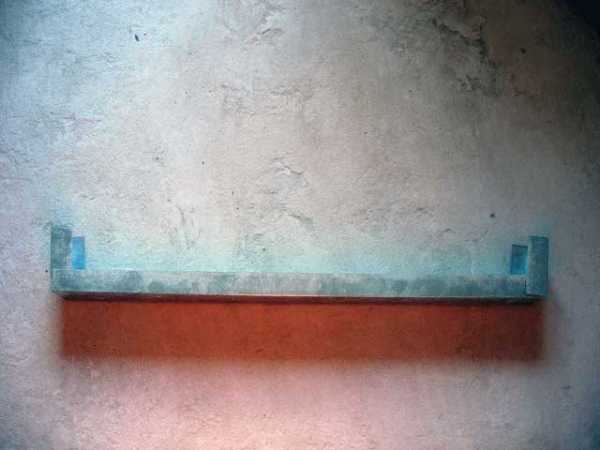

Направляющий профиль для обшивки стен
Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:
- Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
- Высота боковой стенки (полки) – 40 мм.
- Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.
Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.
Стоечный профиль для стен
Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.
Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.
Габариты изделий:
- Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
- Высота полки стандартная и составляет 50 мм.
- Ширина – 50, 65, 75 и 100 мм.
Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.
Профиль для потолочного каркаса
Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:
- Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.
- Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.
Профили для формирования перегородок, ниш и арок
Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

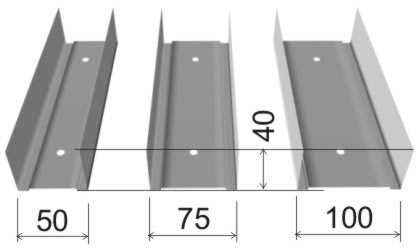

Направляющий перегородочный профиль
Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.
Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.
Стоечный перегородочный профиль
Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.
Усиленный металлопрофиль
Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).
Он монтируется в них в качестве стоек и имеет следующие размеры:
- Длина – 3 000, 4 000 и 6 000 мм.
- Высота боковых полок стандартная – 40 мм.
- Ширина спинки – 50, 75 и 100 мм.
Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.
Угловой профиль
Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.
При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.
Арочный профиль
Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.
Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:
- Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
- Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.
Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.
Как правильно выбрать профиль
Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.
Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!
Качества, которым должен соответствовать профиль для ГКЛ:
- прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
- надежность – ее определяет качество стали;
- легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.
Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.
Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.
Профиль от Knauf
Особенности изделий «Кнауф»:
- оцинкованная сталь толщиной 0,6 мм;
- особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
- ребра жесткости для прочности каркаса и простого ориентирования при сборке;
- отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.
Недостаток у металлопрофилей Knauf только один – высокая цена.
Gyproc-Ультра
Преимущества профиля Gyproc-Ультра:
- холодная закалка стали по технологии UltraSteel®;
- эффект гарпуна: саморез легко вкручивается, но трудно достается;
- отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
- рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;
- соединение элементов методом шип-паз.
Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.
По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

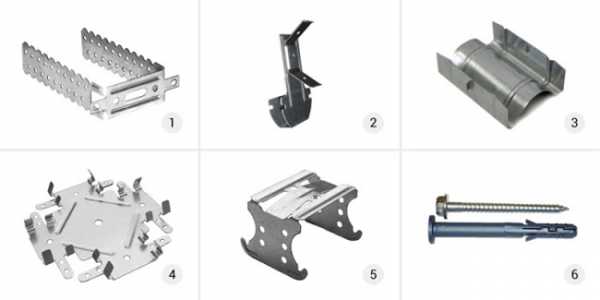

Крепеж для монтажа каркаса
Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:
- Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
- Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
- Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
- Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.
- Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.
Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.
mr-build.ru
Профиль для гипсокартона (ГКЛ): размеры и виды, применение
При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.
Материалы: из чего делают профили для ГКЛ
Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.
Это основные виды профилей для ГКЛ
Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д — лучше использовать оцинкованную сталь или аллюминий.
Виды и размеры профилей для гипсокартона
В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.
Профиль для гипсокартона: надо знать, размеры, виды, назначение
Для создания каркасов
Есть профиль для гипсокартона следующих видов:
- Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
- Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
- Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
- Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.
Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.
Дополнительные профили и аксессуары
Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.
- Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
- Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.
Перфорированные подвесы и способы их использования
- Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.
Анкерный подвес — для простой регулировки высоты подвесного потолка
- Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.
Соединители — одноуровневый и двухуровневый
- Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.
Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.
Как соединить/нарастить профиль для гипсокартона
При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).
Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля
Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.
Длина профилей
Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.
Пример сборки каркаса для подвесного потолка из ГКЛ
Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.
Как выбрать профиль для ГКЛ
В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.
Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя
Толщина металла
Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.
С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.
Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили
Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.
Выбор производителя
Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.
Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов
В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.
Такой вариант есть у ГИПРОКА
У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.
Как посчитать количество профилей
Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.
Надо четко представлять как будет выглядеть каркас
Расчет количества направляющих для одной стены
Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:
Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.
Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП
Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:
Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.
- Замена насоса в стиральной машине: сливной в Самсунг, как поменять на LG и Bosch, где находится помпа
- Стиральная машина не набирает воду причины: не поступает вода в машинку, почему Самсунг гудит, нет подачи в барабан
- Спутниковая антенна на 2 телевизора: схема подключения ТВ к тюнеру, как подключить второй к одной тарелке
- Отпариватели для домашнего использования какой лучше: ручной и вертикальный, как выбрать для одежды, советы
- Вред микроволновки: или польза, мнение экспертов, миф или реальность, научные подтверждения, печь для здоровья
- Как очистить ручки у плиты: снять с газовой Гефест, чистка своими руками, как помыть, нашатырно-анисовые капли
- Установка варочной панели в столешницу: видео, как установить газовую, правильная врезка своими руками
- Тостеры какой фирмы лучше: как выбрать для дома, купить лучший, рейтинг и контрольная закупка, правильный выбор
openfile.ru
Виды профилей для гипсокартона: размеры и назначение
Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.
Типы профилей для гипсокартона
Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.
В зависимости от места применения различаются профили:
- Для стен
- Для потолка
Кроме того, в классификации профилей для ГКЛ существуют разновидности:
- Профиль для обшивки плоскости
- Профиль для устройства перегородочных конструкций
Разновидности профилей для гипсокартона в зависимости от формы бывают:
- Плоскими
- Угловыми
- В форме швеллера
В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.
Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.
Профили для создания основного каркаса
В этой роли применяются:
- Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
- Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
- Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций
Профили для перегородок
Здесь также разработана идентичная классификация, включающая
- Профили направляющие с маркировкой UW, предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
- Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон
Размеры профилей разных категорий
Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.
- Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
- Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм
Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.
Профили для перегородок обычно более широкие. Их размеры следующие:
- Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
- Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50
Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.
Размеры разных видов профилей для гипсокартонаКрепеж для профиля гипсокартона
Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:
- Подвесы
- Тяги
- Кронштейны
Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.
- Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
- Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
- Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей
Материалы для крепления профилейА чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.
Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.
Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.
Заключение
Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.
В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.
Видео о видах профилей для гипсокартона
Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.
Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?
megabeaver.ru
виды, размеры, назначение и выбор
KakPostroit.by 21.08.2017
Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.
Мой мир
Вконтакте
Одноклассники
Google+
Разновидности элементов и их свойства
Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.
Для возведения перегородок
Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:
- направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;
Таблица: размеры направляющего профиля (UW).
- стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.
Таблица размеров стоечного профиля (CW).
Для оформления стен и потолков
Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:
- направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 — 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы. - несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали. - арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.
Дополнительные детали
Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:
- усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;
- угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25×25х0,4 мм; 31×31х0,4 мм и 31×31х0,5 мм;
- угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35×35 мм;
- U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
- маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22×6, 23×10, 62×6,6 мм и толщину металла от 0,35 до 0,55 мм.
Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.
Крепёжные элементы
Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:
- П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
- быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
- крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
- CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
- двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.
Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.
Как подобрать качественные профили и крепёж?
Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:
- недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
- ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
- неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
- несоответствие указанным производителем размерам профиля под гипсокартон;
- редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
- следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
- наличие заусенец на поверхности профиля для гипсокартона.
Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.
Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:
Мой мир
Вконтакте
Одноклассники
Google+
Также рекомендуем по теме:
kakpostroit.by
Разновидности профилей для гипсокартона — Школа по утеплению дома
26.04.2017Для создания прочной и надежной гипсокартонной конструкции применяются специальные профили, обеспечивающие максимально качественное крепление листов гипсокартона. Проще говоря, профили – это поистине основа всей гипсокартонной конструкции. Какие же существуют виды профиля для гипсокартона ? По мнению специалистов, такие профили делятся на две большие разновидности – перегородочные и потолочные. Сегодня мы ознакомимся с разновидностями данных крепежных элементов, узнаем их характеристики, также рассмотрим варианты применения в виде пошаговых инструкций. Но обо всем по порядку.
Содержание статьи:
Ключевые разновидности гипсокартонных профилей
Итак, по своему предназначению все профили могут быть двух типов:
- стоечные;
- направляющие.
И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:
- UD – это направляющие потолочные;
- CW – изделия перегородочные стоечные;
- UW – перегородочные направляющие;
- CD – потолочные стоечные.
Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW
Обратите внимание! Если правильно соединять между собой элементы разного типа, то можно получать различные гипсокартонные конструкции, среди которых разные коробы, перегородки, подвесные потолки и прочее.
Размеры и сечение данных элементов также бывают разные.
Разновидность №1. Стоечные потолочные профили
Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.
Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).
Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.
Разновидность №2. Направляющие потолочные профили
Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.
Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность. Оптимальный вариант и для сооружения стеновых каркасов.
Обратите внимание! Если хотите, то профили для вас могут изготовить и по индивидуальному заказу. В любом случае, при изготовлении используется качественная оцинкованная сталь, что повышает стойкость элементов к воздействию окружающей среды, перепадов температур и прочего.
Разновидность №3. Перегородочные профили для гипсокартона
Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.
Также существуют стоечные изделия (или, другими словами, CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.
Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.
Отдельная группа – угловые, маячковые и арочные изделия
Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.
Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.
А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).
Важная информация! Маячковые профили для гипсокартона заметно облегчают непростую работу строителей. Их крепят в сложных местах с целью создания ровной поверхности. Благодаря материалу, из которого эти профили производятся, повышает их сопротивляемость разного рода негативным внешним воздействиям.
Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.
Различные крепежные и дополнительные элементы
Кроме непосредственно самих профилей, в процессе монтажа применяются и другие стандартные элементы, которые также следует заранее подготовить. Ознакомимся с каждым из этих элементов более детально.
- Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности (смотрите на рисунке №1).
- Анкерный подвес. С его помощью также крепят потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
- Удлинитель. С его помощью соединяются полоски металлического профиля в самых разных комбинациях.
- Соединитель типа «краб». Предназначается для крестообразного соединения (причем могут использоваться все виды профиля для гипсокартона), причем строго под прямым углом, конструкционных элементов. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
- Соединители двухуровневого типа. Как вы уже наверняка догадались из названия, с помощью этих крепежей профили крепятся под прямым углом, но уже на разных уровнях.
- Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате.
На иллюстрации ниже показаны все описанные элементы в той последовательности, в которой они были приведены.
А как насчет рабочих инструментов?
Для удобства работы с гипсокартонными листами применяются специальные инструменты, позволяющие создавать конструкции требуемых параметров, причем работы выполняются более легко и быстро, а количество отходов минимизируется.
Если говорить более детально, то к этим инструментам относятся:
- ножницы по металлу;
- рассекатель;
- соединительные клещи;
- просекатель.
При помощи ножниц по металлу режутся элементы требуемых размеров. Клещи же, в свою очередь, предназначаются для соединения отрезков. К слову, они в среде опытных специалистов именуются скреппрофилем.
Обратите внимание! Для сборки конструкции элементы, в которых предварительно проделываются отверстия, соединяются. Делают это при помощи просекателя, пробивающего крепежные отверстия. Что же касается рассекателя, то он используется для углового соединения профилей.
Видео – Что потребуется для работы с гипсокартоном?
Как видим, в столь несложной, казалось бы, процедуре – создании гипсокартонных конструкций – рассчитана и продумана буквально каждая мелочь. Необходимо лишь терпение и желание, чтобы результат превзошел все ваши ожидания! На этом с теоретической частью заканчиваем и приступаем к практике. Для начала рассмотрим, как правильно резать гипсокартонные профили.
Мастер-класс. Как резать профиль для гипсокартона самостоятельно
Итак, ознакомимся с процессом резки гипсокартонных профилей. Для начала отметим, что многие для этих целей используют ножницы по металлу, так как считают применение болгарки слишком сложным либо трудоемким. Однако люди, у которых имеется некоторый опыт работы с гипсокартонными конструкциями, так не думают.
Каково же главное преимущество применения болгарки для резки металлопрофиля? Прежде всего, это то, что геометрия изделия после разки остается той же, в то время как после ножницы по металлу профиль попросту деформируется (в той или иной мере).
Более того, даже если вы будете стараться работать ножницами по металлу с предельной аккуратностью, торец в итоге в любом случае будет слегка поврежденным. Это, безусловно, некритично, ведь дефект всегда можно исправить с помощью пассатижей. Но для этого потребуется дополнительное время.
Обратите внимание! Самым неприятным в процедуре резки считается сдавленная кромка. Так, если ее раздавить, то высота изделия увеличится, из-за чего будет разгибаться стартовый профиль, когда торец будет вставляться в паз. Это, опять же, некритично, однако культура производства из-за этого страдает, что не каждому по душе.
Более того, так вы будете резать медленнее. Изделия придется переворачивать, чтобы выполнить надрезы с обеих сторон, а затем разогнуть и разрезать. С использованием болгарки скорость работы заметно увеличивается, в особенности, если вам необходимо сразу много однотипных заготовок для той или иной конструкции.
Каким должен быть инструмент?
Отдельного внимания заслуживает инструмент, который будет использоваться для резки профиля. К примеру, неплохо себя покажет болгарка (углошлифовальная машинка), мощность которой составляет 650 Ватт, а также отрезные диски для металла, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря подобному сочетанию, металл будет проходиться быстро и без каких-либо особых усилий. Что характерно, чем меньшей будет толщина диска, тем легче вам будет резать изделие.
Однако есть у данного способа и свои недостатки. Так, если работы будут производиться в квартире, то близ расположенные предметы придется защищать от горячих опилок и искр. А в некоторых случаях попросту не хватает свободного места. Наконец, «почитатели» звука работающей болгарки – речь идет о соседях – сразу же объявятся, дабы лично сообщить вам об этом.
Обратите внимание! Еще раз стоит напомнить и о технике безопасности. Используйте средства индивидуальной защиты – рабочие перчатки, защитные очки – и обращайтесь с инструментом предельно внимательно. Старайтесь всегда быть в стороне от траектории разлета искр. И еще – старайтесь всегда использовать защитный кожух для болгарки.
Мастер-класс. Как сделать полукруглый перестенок из гипсокартона
В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:
А = 3,14 х В,
Где:
- А – это длина окружности;
- В – это, соответственно, ее диаметр.
Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.
Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.
Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).
Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.
После этого необходимо закрепить к тексам все стоечные элементы.
Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

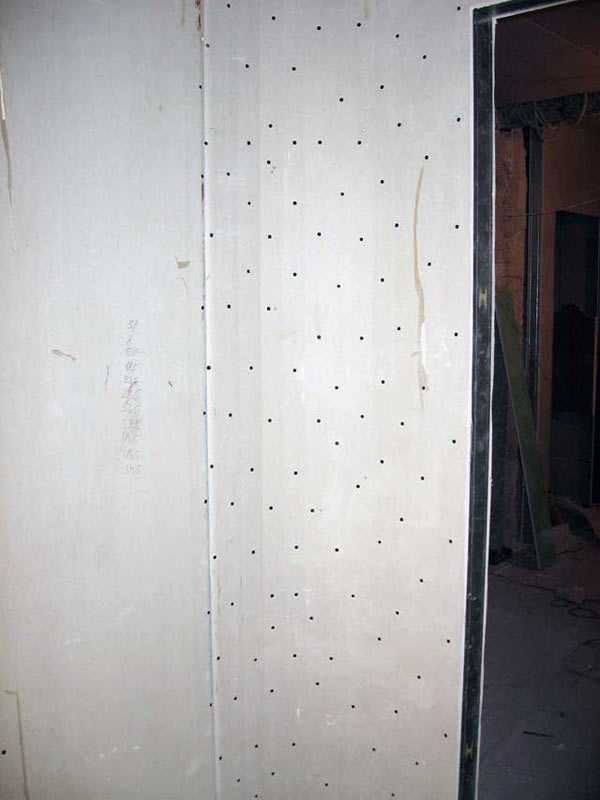

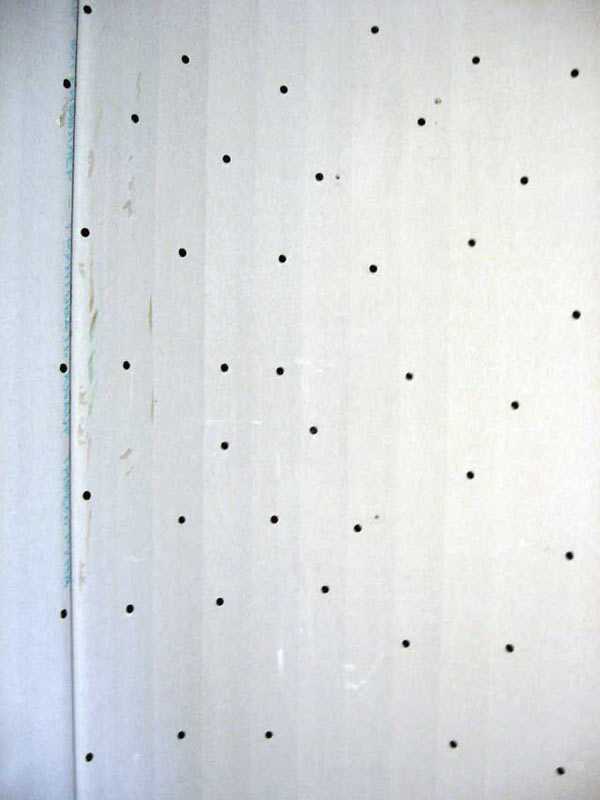

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.
Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.

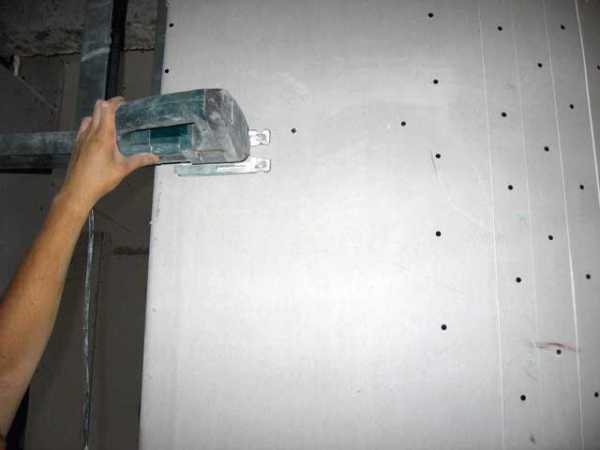

Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.
А как крепить профиль на стены?
Для многих это не является проблемой. В особенности, если речь идет о новом помещении с достаточно ровными стенами. Крепеж осуществляется с использованием стандартных перфорированных подвесов, алгоритм действий выглядит следующим образом.
Шаг первый. Вначале необходимо закрепить подвесы к стенам, используя дюбели.
Шаг второй. Затем подвесы нужно согнуть, чтобы получить букву «П».
Шаг третий. Далее берется оцинкованный профиль и помещается внутрь подвеса.
Шаг четвертый. В последнем имеется специальное отверстие, через которое, используя «блошки», и нужно зафиксировать профиль.
Шаг пятый. Вначале профили крепят в большинстве случаев по краям стен, затем выравнивают и натягивают между ними по 3 нити. После этого по последним выставляются и фиксируются оставшиеся элементы.
Собственно, на этом все. Рекомендуем в заключение посмотреть еще один тематический видеоролик, в котором описаны все нюансы создания каркаса для гипсокартонных листов. Удачи в работе и, по старой доброй традиции, теплых вам зим!
Видео – Обустройство каркаса под гипоскартон
Вам может понравиться
v-teplo.ru
виды, размеры, как крепить и рассчитывать
Монтировать лёгкие и универсальные конструкции из гипсокартона очень просто даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, сделать точные замеры, чертёж, купить нужные материалы и вооружиться необходимыми инструментами.
Не важно, собираетесь ли вы делать подвесной потолок, стену, сборную перегородку, дверную арку или облицовку стен гипсокартоном, основой любой конструкции будут металлические профиля. Именно из них формируют каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливают из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают жесткость гипсокартонным конструкциям, не утяжеляя их, а также являются очень удобными в работе. Гнутые металлические рейки незаменимы в создании сложных декоративных элементов для вашего дома.
Какие существуют виды профилей
Если вы впервые будете работать с гипсокартоном, ознакомьтесь с тем, какими бывают основные типы профилей для создания жёсткого каркаса. Огромное количество их видов и элементов крепления способно поставить начинающего мастера в тупик.
Шесть основных видов (маркировок) металлических профилей:
- Направляющие для сборки каркаса (ПН) или (UW). Их стандартная глубина — 40мм, ширина — 50мм, 75мм или 100мм, в зависимости от толщины стены. Судя по названию, это направляющее изделие — своеобразная рельса, основа для последующего крепления стоечных и потолочных направляющих профилей.
- Направляющие потолочные (ПНП) или (UD) имеют такие же функции и предназначены для монтажа основы потолков под обшивку гипсокартоном. Этот тип является незаменимым для монтажа многоуровневых подвесных потолков.
- Потолочный (ПП) или (CD) крепится к потолку прямыми подвесами или анкерными зажимами. Из этого типа реек формируют сам потолочный каркас.
- Стоечный (ПС) или (CW) используют для монтажа основы будущих гипсокартонных перегородок и стен, он закрепляется непосредственно в направляющий профиль.
- Профиль маячковый для выравнивания стены по уровню (ПМ), его можно назвать рельсой, по которой идёт правило. Его очень удобно использовать при оштукатуривании стен.
- Угловой профиль предназначен для выравнивания и укрепления углов (УП).
Приспособлениями для закрепления разных типов профилей служат: соединители типа «краб», создающие их перекрёстные перпендикулярные крепления в каркасе, удлинители для различных комбинаций металлических отрезков, анкерные зажимы, подвесы прямые, двухуровневые CD соединители и другие.
Для создания конструкций из профилей понадобятся клещи для их скрепления без шурупов (скреппрофиль), просекатель, обдирочный рубанок (рашпиль), инструмент для гибки, кусачки. Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 либо 4 метра.
что еще почитать:
Вывести все материалы с меткой:vopros-remont.ru
