Выбираем профиль для гипсокартона. Рекомендации от ПССК

Тема статьи: Виды профилей для ГКЛ конструкций

 В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.
Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.
Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам.
Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.
Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.

Профиль направляющий (ПН)

ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля.
Применяется при изготовлении каркасов стен и перегородок.
Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40.
ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.

Профиль стоечный (ПС)

ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ.


Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.
На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.
Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).

Профиль потолочный (ПП)

ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке.

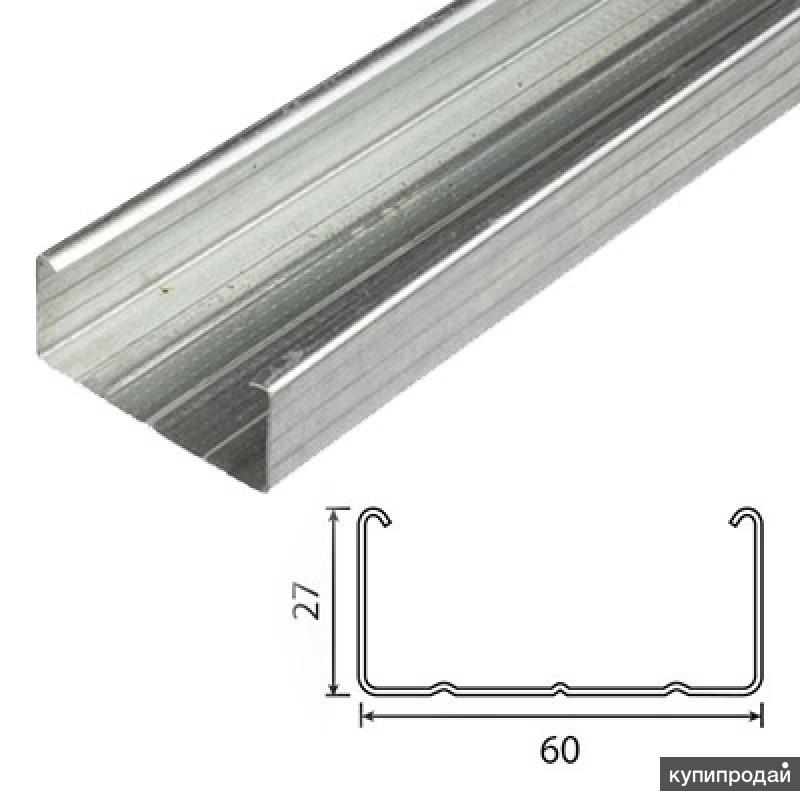

Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27.
Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых.
Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.

Профиль потолочный направляющий (ППН)

ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27.
Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже.
Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20.

Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».
Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.

На практике использование профилей находит разнообразное применение:

 Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!

Купить профили для гипсокартона в интернет-магазине

← назад к списку статей и обзоров

05.05.2015, 38175 просмотров.

виды, размеры, как крепить и рассчитывать

Монтировать лёгкие и универсальные конструкции из гипсокартона очень просто даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, сделать точные замеры, чертёж, купить нужные материалы и вооружиться необходимыми инструментами.

Не важно, собираетесь ли вы делать подвесной потолок, стену, сборную перегородку, дверную арку или облицовку стен гипсокартоном, основой любой конструкции будут металлические профиля. Именно из них формируют каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливают из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают жесткость гипсокартонным конструкциям, не утяжеляя их, а также являются очень удобными в работе. Гнутые металлические рейки незаменимы в создании сложных декоративных элементов для вашего дома.

Какие существуют виды профилей

Если вы впервые будете работать с гипсокартоном, ознакомьтесь с тем, какими бывают основные типы профилей для создания жёсткого каркаса. Огромное количество их видов и элементов крепления способно поставить начинающего мастера в тупик.

Шесть основных видов (маркировок) металлических профилей:

  • Направляющие для сборки каркаса (ПН) или (UW). Их стандартная глубина – 40мм, ширина – 50мм, 75мм или 100мм, в зависимости от толщины стены. Судя по названию, это направляющее изделие – своеобразная рельса, основа для последующего крепления стоечных и потолочных направляющих профилей.
  • Направляющие потолочные (ПНП) или (UD) имеют такие же функции и предназначены для монтажа основы потолков под обшивку гипсокартоном. Этот тип является незаменимым для монтажа многоуровневых подвесных потолков.
  • Потолочный (ПП) или (CD) крепится к потолку прямыми подвесами или анкерными зажимами. Из этого типа реек формируют сам потолочный каркас.
  • Стоечный (ПС) или (CW) используют для монтажа основы будущих гипсокартонных перегородок и стен, он закрепляется непосредственно в направляющий профиль.
  • Профиль маячковый для выравнивания стены по уровню (ПМ), его можно назвать рельсой, по которой идёт правило. Его очень удобно использовать при оштукатуривании стен.
  • Угловой профиль предназначен для выравнивания и укрепления углов (УП).

Приспособлениями для закрепления разных типов профилей служат: соединители типа “краб”, создающие их перекрёстные перпендикулярные крепления в каркасе, удлинители для различных комбинаций металлических отрезков, анкерные зажимы, подвесы прямые, двухуровневые CD соединители и другие.

Для создания конструкций из профилей понадобятся клещи для их скрепления без шурупов (скреппрофиль), просекатель, обдирочный рубанок (рашпиль), инструмент для гибки, кусачки. Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 либо 4 метра.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Виды профилей для гипсокартона | АЗБУКА РЕМОНТА

Те, кто впервые столкнулся со сборкой каркаса из профилей для последующей обшивки гипсокартоном, обычно заходят в тупик от обилия их видов. Профили имеют несколько различных сечений и в первый момент непонятно какой из них к какому крепить. Но все достаточно просто. В этой статье мы поговорим о видах профилей, предназначении каждого из них, а так же дополнительных элементах для их крепления.



Профиль для гипсокартона

Все профиля для каркасов под обшивку гипсокартоном можно свести к 6 основным видам. 4 вида для сборки собственно каркаса: направляющий (маркировка ПН или UW), направляющий потолочный, (ПНП или UD) потолочный (ПП или CD) и стоечный (ПС или CW). И кроме этого существуют еще угловой профиль (ПУ), предназначенный для укрепления углов и профиль маячковый (ПМ), необходимый для выравнивания стен.

Профиль направляющий

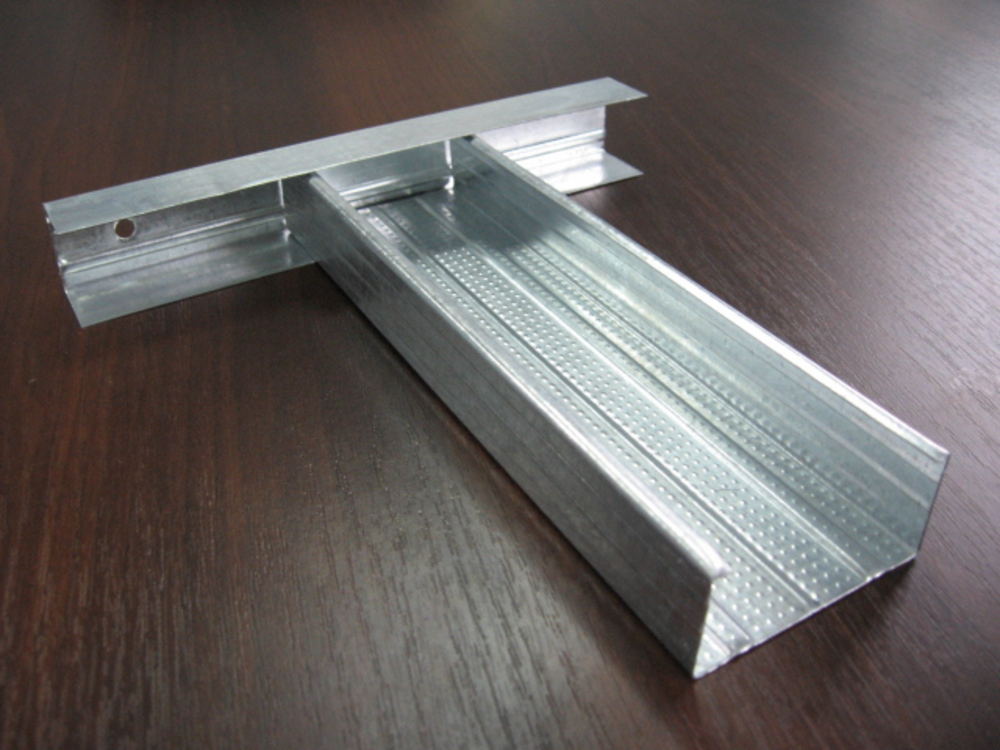

Профиль для гипсокартона: направляющий (1) и стоечный (2).

Как следует из названия, предназначен для того чтобы служить направляющим (как бы своеобразным рельсом) на который крепятся профиль стоечный. Применяется при изготовлении каркасов стен и перегородок. Имеет глубину 40 мм и ширину 50/75/100 мм в зависимости от запланированной толщины стены.

Профиль стоечный

Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок. Закрепляется в направляющий профиль, который в свою очередь крепится по периметру планируемой стены.

Профиль направляющий потолочный

Профиль для гипсокартона направляющий потолочный (1) и потолочный (2).

Имеет те же функции что и направляющий профиль, но предназначен для изготовления основы каркаса для потолков из гипсокартона.

Профиль потолочный

Из этого вида профиля изготавливается каркас для потолков. В отличии от профиля стоечного дополнительно крепится к потолку специальными элементами о которых речь будет ниже.

Угловой профиль

Этим профилем укрепляются углы, после завершения обшивки каркаса гипсокартоном.

Маячковый профиль

Этот вид профиля служит как бы рельсами, по которым ведется правило при выравнивании стен штукатуркой.



Дополнительные элементы крепления

Кроме самих профилей существует еще ряд стандартных деталей и приспособлений, при помощи которых конструкция из профилей крепится к несущим стенам и потолку.

Приспособления для крепления профильных конструкций: подвес прямой (1) и соединитель «краб» (2).

Подвес прямой и подвес с анкерным зажимом служат для крепления потолочного профиля к потолку.

Соеденитель «краб» нужен для создания перекрестных соединений под прямым углом в каркасе.

Соединители и удлинители служат для соединения между собой в различных комбинациях отдельных отрезков профиля.



Из описанных деталей при помощи нескольких видов шурупов и анкерных дюбелей можно собрать конструкцию практически любой сложности.

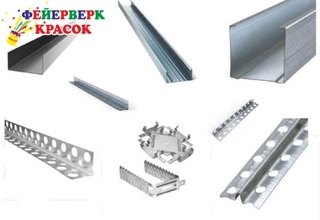

Виды профиля для гипсокартона

Для создания прочной и надежной гипсокартонной конструкции применяются специальные профили, обеспечивающие максимально качественное крепление листов гипсокартона. Проще говоря, профили – это поистине основа всей гипсокартонной конструкции. Какие же существуют виды профиля для гипсокартона ? По мнению специалистов, такие профили делятся на две большие разновидности – перегородочные и потолочные. Сегодня мы ознакомимся с разновидностями данных крепежных элементов, узнаем их характеристики, также рассмотрим варианты применения в виде пошаговых инструкций. Но обо всем по порядку.

Содержание статьи:

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

  • стоечные;
  • направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

  • UD – это направляющие потолочные;
  • CW – изделия перегородочные стоечные;
  • UW – перегородочные направляющие;
  • CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Обратите внимание! Если правильно соединять между собой элементы разного типа, то можно получать различные гипсокартонные конструкции, среди которых разные коробы, перегородки, подвесные потолки и прочее.

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Обратите внимание! Если хотите, то профили для вас могут изготовить и по индивидуальному заказу. В любом случае, при изготовлении используется качественная оцинкованная сталь, что повышает стойкость элементов к воздействию окружающей среды, перепадов температур и прочего.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Важная информация! Маячковые профили для гипсокартона заметно облегчают непростую работу строителей. Их крепят в сложных местах с целью создания ровной поверхности. Благодаря материалу, из которого эти профили производятся, повышает их сопротивляемость разного рода негативным внешним воздействиям.

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Различные крепежные и дополнительные элементы

Кроме непосредственно самих профилей, в процессе монтажа применяются и другие стандартные элементы, которые также следует заранее подготовить. Ознакомимся с каждым из этих элементов более детально.

  1. Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности (смотрите на рисунке №1).
  2. Анкерный подвес. С его помощью также крепят потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
  3. Удлинитель. С его помощью соединяются полоски металлического профиля в самых разных комбинациях.
  4. Соединитель типа «краб». Предназначается для крестообразного соединения (причем могут использоваться все виды профиля для гипсокартона), причем строго под прямым углом, конструкционных элементов. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
  5. Соединители двухуровневого типа. Как вы уже наверняка догадались из названия, с помощью этих крепежей профили крепятся под прямым углом, но уже на разных уровнях.
  6. Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате.

На иллюстрации ниже показаны все описанные элементы в той последовательности, в которой они были приведены.

А как насчет рабочих инструментов?

Для удобства работы с гипсокартонными листами применяются специальные инструменты, позволяющие создавать конструкции требуемых параметров, причем работы выполняются более легко и быстро, а количество отходов минимизируется.

Если говорить более детально, то к этим инструментам относятся:

  • ножницы по металлу;
  • рассекатель;
  • соединительные клещи;
  • просекатель.

При помощи ножниц по металлу режутся элементы требуемых размеров. Клещи же, в свою очередь, предназначаются для соединения отрезков. К слову, они в среде опытных специалистов именуются скреппрофилем.

Обратите внимание! Для сборки конструкции элементы, в которых предварительно проделываются отверстия, соединяются. Делают это при помощи просекателя, пробивающего крепежные отверстия. Что же касается рассекателя, то он используется для углового соединения профилей.

Видео – Что потребуется для работы с гипсокартоном?

Как видим, в столь несложной, казалось бы, процедуре – создании гипсокартонных конструкций – рассчитана и продумана буквально каждая мелочь. Необходимо лишь терпение и желание, чтобы результат превзошел все ваши ожидания! На этом с теоретической частью заканчиваем и приступаем к практике. Для начала рассмотрим, как правильно резать гипсокартонные профили.

Мастер-класс. Как резать профиль для гипсокартона самостоятельно

Итак, ознакомимся с процессом резки гипсокартонных профилей. Для начала отметим, что многие для этих целей используют ножницы по металлу, так как считают применение болгарки слишком сложным либо трудоемким. Однако люди, у которых имеется некоторый опыт работы с гипсокартонными конструкциями, так не думают.

Каково же главное преимущество применения болгарки для резки металлопрофиля? Прежде всего, это то, что геометрия изделия после разки остается той же, в то время как после ножницы по металлу профиль попросту деформируется (в той или иной мере).

Более того, даже если вы будете стараться работать ножницами по металлу с предельной аккуратностью, торец в итоге в любом случае будет слегка поврежденным. Это, безусловно, некритично, ведь дефект всегда можно исправить с помощью пассатижей. Но для этого потребуется дополнительное время.

Обратите внимание! Самым неприятным в процедуре резки считается сдавленная кромка. Так, если ее раздавить, то высота изделия увеличится, из-за чего будет разгибаться стартовый профиль, когда торец будет вставляться в паз. Это, опять же, некритично, однако культура производства из-за этого страдает, что не каждому по душе.

Более того, так вы будете резать медленнее. Изделия придется переворачивать, чтобы выполнить надрезы с обеих сторон, а затем разогнуть и разрезать. С использованием болгарки скорость работы заметно увеличивается, в особенности, если вам необходимо сразу много однотипных заготовок для той или иной конструкции.

Каким должен быть инструмент?

Отдельного внимания заслуживает инструмент, который будет использоваться для резки профиля. К примеру, неплохо себя покажет болгарка (углошлифовальная машинка), мощность которой составляет 650 Ватт, а также отрезные диски для металла, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря подобному сочетанию, металл будет проходиться быстро и без каких-либо особых усилий. Что характерно, чем меньшей будет толщина диска, тем легче вам будет резать изделие.

Однако есть у данного способа и свои недостатки. Так, если работы будут производиться в квартире, то близ расположенные предметы придется защищать от горячих опилок и искр. А в некоторых случаях попросту не хватает свободного места. Наконец, «почитатели» звука работающей болгарки – речь идет о соседях – сразу же объявятся, дабы лично сообщить вам об этом.

Обратите внимание! Еще раз стоит напомнить и о технике безопасности. Используйте средства индивидуальной защиты – рабочие перчатки, защитные очки – и обращайтесь с инструментом предельно внимательно. Старайтесь всегда быть в стороне от траектории разлета искр. И еще – старайтесь всегда использовать защитный кожух для болгарки.

Мастер-класс. Как сделать полукруглый перестенок из гипсокартона

В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:

А = 3,14 х В,

Где:

  • А – это длина окружности;
  • В – это, соответственно, ее диаметр.

Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.

Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.

Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).

Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.

После этого необходимо закрепить к тексам все стоечные элементы.

Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.

Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.

Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.

А как крепить профиль на стены?

Для многих это не является проблемой. В особенности, если речь идет о новом помещении с достаточно ровными стенами. Крепеж осуществляется с использованием стандартных перфорированных подвесов, алгоритм действий выглядит следующим образом.

Шаг первый. Вначале необходимо закрепить подвесы к стенам, используя дюбели.

Шаг второй. Затем подвесы нужно согнуть, чтобы получить букву «П».

Шаг третий. Далее берется оцинкованный профиль и помещается внутрь подвеса.

Шаг четвертый. В последнем имеется специальное отверстие, через которое, используя «блошки», и нужно зафиксировать профиль.

Шаг пятый. Вначале профили крепят в большинстве случаев по краям стен, затем выравнивают и натягивают между ними по 3 нити. После этого по последним выставляются и фиксируются оставшиеся элементы.

Собственно, на этом все. Рекомендуем в заключение посмотреть еще один тематический видеоролик, в котором описаны все нюансы создания каркаса для гипсокартонных листов. Удачи в работе и, по старой доброй традиции, теплых вам зим!

Видео – Обустройство каркаса под гипоскартон

Виды металлического профиля для гипсокартона по форме, размерам и по назначению

При монтаже конструкций из гипсокартона в процессе ремонта помещений требуются металлические профили для создания прочного каркаса. Как альтернативу профилям иногда используют специальный клей для гипсокартона. Однако в этом случае надежность конструкции будет значительно ниже.
Для создания различных конструкций, полок, перегородок, потолков, требуются разные виды металлических профилей из гипсокартона.

Типы профилей для гипсокартона по назначению и по форме

В зависимости от области применения используются следующие профили для гипсокартона:

  • стеновые профили;
  • потолочные профили;
  • профили для обшивки плоскости;
  • профили для возведения перегородок из гипсокартона.

Профили для гипсокартона бывают разной формы:

  • плоские;
  • угловые;
  • в форме швеллера.

Профили из гипсокартона обычно производятся из оцинкованной стали, что повышает их антикоррозийные свойства.

Металлические профили для создания основного каркаса

Для создания основного каркаса применяются следующие виды профиля для гипсокартона:

  • направляющий профиль для гипсокартона из толстой марки стали с маркировкой UD для формирования основного каркаса конструкции;
  • несущий профиль с маркировкой СD, изготовленные из толстолистовой оцинкованной стали;
  • арочный профиль для создания арок из гипсокартона с отверстиями и перфорацией, отличающийся повышенной гибкостью.

Металлические профили для перегородок из гипсокартона

Для перегородок из гипсокартона используются следующие виды профилей:

  • направляющий профиль с маркировкой UW для создания обшивки конструкции из гипсокартона;
  • стоечный профиль маркировки CW для придания жесткости конструкции.

Размеры профилей для гипсокартона

Профили для гипсокартона производятся разного размера, например:

  • направляющие металлические профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см, толщина стенки профиля составляет 0,5-0,7 мм;
  • несущие профили CD имеют размеры 0. 25-0.28х300 см или 0,28х400 см;
  • профили марки UW могут иметь ширину 50,75,100 мм, длина таких профилей 3000 мм или 4000 мм;
  • стоечные профили CW в зависимости от назначения имеют размеры: 48,8х3000х50, 73,8х3000х50, 98,8х3000х50.

Виды крепежа для металлического профиля

Для соединения элементов металлического каркаса для гипсокартона используются разные виды крепежа:

  • подвесы;
  • тяги;
  • кронштейны;
  • соединители;
  • шурупы;
  • саморезы;
  • дюбели.

Для соединения поверхности стены или потолка с металлическим каркасом используется кронштейн в форме буквы П. Он легко сгибается благодаря перфорации по всей площади.

Для быстрого крепления используется быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить П-образным кронштейном.

Крестообразный кронштейн используется в качестве перемычки на несущих профилях и соединяет их под прямым углом.

Чтобы гипсокартонная конструкция получилась надежной и выдерживала необходимую нагрузку, надо знать о существовании всех видов металлических профилей для гипсокартона и крепежа и использовать их по назначению.

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

  1. Направляющая для потолочной конструкции ПНП (UD).
  2. Потолочная – ПП (CD).
  3. Стоечная – ПС (CW).
  4. Направляющая – ПН (UW).
  5. Угловая ПУ.
  6. Маячковый вид.
  7. Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

Каждый вид имеет размеры. Основные из них:

№ п/п Наименование изделия Его маркировка Размеры
1 Потолочный направляющий ПНП — UD 27х28
2 Потолочный ПП — CD 27х60
3 Направляющий ПН — UW 50.65.75.100х40
4 Стоечный ПС — CW 50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

  1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
  2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
  3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

  • длина 2.5-4 метра;
  • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
  • высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

  1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
  2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

  • Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
  • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

  1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

Виды профилей для гипсокартона: размеры и назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина — 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

  • Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
  • «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
  • Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

  • Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
  • Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
  • Толщина профиля не должна быть меньше 0.56 м.
  • В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

  • Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
  • Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
  • Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей. Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона рассчитаны на его конкретное применение, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений Сокращенное наименование на российском рынке Краткое европейское название
для монтажа в стойку PS CW
направляющая PN ВАШ
накладные расходы PP CD
потолочная направляющая PNP ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальшстен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
ВАШ (PN) -2-50 * 40 0,5 50 40 3
ВАШ (PN) -4-75 * 45 0,5 75 45 3
ВАШ (PN) -6-100 * 40 0,6 100 40 4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечный), а также дополнительные материалы, такие как подвесы, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса для фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальш-стены, в неподвижную НП вставлен металлический элемент. Что касается ширины ПС и ПН, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (PS) 50 * 50 0.4-0,6 50 50 2,6; 3; 4
CW (PS) 65 * 50 65
CW (PS) 75 * 50 75
CW (PS) 100 * 50 100
Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

заявка, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль, с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ 0 / 4-0 / 6 60 27 2,6; 3; 4 1000
ПО (CD) — 60 × 27 КНАУФ (доп.) 27 500
гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Продукт используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

маркировка продукции толщина изделия Задний Профиль, мм. высота ребра, мм. количество рядов тиснения на спине Стандартная длина профиля, м.
UA 50-40-2 2,0 мм. 50 40 1 шт. 2,6; 3; 4
UA 75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение Толщина, мм. Ширина полок, мм. Материал Длина профиля, мм.
УЕ 20-20 0,22–0,25 20 алюминий 3
УЕ 25-25 0.4 25 сталь оцинкованная
УЕ 30-30 0,4 30
0,5
УЕ 35-35 0,5 35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основание каркаса под гипсокартон было прочным и прослужило долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только при помощи дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности металлоконструкции.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление стройплощадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

Профиль из гипсокартона, Деталь Профили для подвесного потолка Fuga, Размер, Цена

Наша компания начала свою деятельность с экспорта гипсокартонного профиля, деталей из профилей Fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Гипсокартонные плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в виде профиля fuga , подвесных потолков и применения минеральной ваты в скрытых световых полосах.

Переходная угловая ширма из гипсокартона

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым важным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса. И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались от угла к углу с профилями деталей из гипсокартона, но также имели место в домах с рельефным узором в центре потолка, где была подвешена люстра. Позже видно, что много гипсокартона использовалось при проектировании новостроек.

Назначение Изделие

Этот материал — гипсокартон, состоящий из двух сторон картона, гипс и специальные размеры, предназначенный для гладких поверхностей, не предназначен для использования в отделке потолков. .

Основная и самая важная цель использования в зданиях — создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, все эти упомянутые элементы нуждаются в профиле детали для правильной реализации.

Где профиль из гипсокартона и где его использовать?

  • Внутренние и внешние фасады
  • Пересечение перегородок
  • Различные секции потолка
  • Потолок со стыками стен
  • Скрытая световая полоса, используемая в деталях
  • Изготовление Fuga

Детальный профиль гипсокартонных листов имеет большое значение. Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне.По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона. Еще одна важная область применения — это приготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым шпатлевочным материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить правильное соблюдение процесса внедрения.

Подробная информация По какой причине использовался профиль Fuga?

Приведу пример применения для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Внешний вид зданий, в которых использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей свяжитесь с нами.

Приложение для управления профилем. Какие бывают профили для гипсокартона. Какие размеры стенового профиля под гипсокартон

Профиль для гипсокартона для стен имеет свои размеры и изготавливается так, чтобы не было отходов.Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Если вы хотите самостоятельно смонтировать конструкцию на вертикальных поверхностях, то нужно разобраться, какой профиль нужен под гипсокартон для стен. Существует множество видов металлических изделий разного размера и назначения. Для обрешетки стены понадобятся 2 основных вида профилей и дополнительные материалы.

Как выбрать размеры

Современный рынок переполнен различными видами металлических планок, предназначенных для монтажа гипсокартона.В зависимости от того, какая конструкция строится, используется определенный тип.


Полосы металлические:

  1. Справочник по проектированию потолков ПНП (УД).
  2. Потолок — ПП (CD).
  3. Стойка — PS (CW).
  4. Гид — PN (UW).
  5. Уголок ПУ.
  6. Вид на маяк.
  7. Арочный — PA.

Первые 4 типа являются основными материалами при возведении конструкции из гипсокартона. Остальные идут с дополнительными элементами жесткости.

У каждого вида есть размеры. Основные из них:

Для создания обрешетки в створе стен необходимы материалы: направляющая ПН, стеллаж ПС.

Не используйте одинаковую конструкцию потолка и направляющей стойки. Они предназначены для создания разных ящиков.

Какие размеры стенового профиля под гипсокартон

Для выравнивания стен используются изделия:

  1. Подшипник CW — 50×50, 75×50, 100×50, 125×50 и 150×50 мм.
  2. Направляющая UW — 50×40, 75×40, 100×40.125х40 и 150х40 мм.
  3. Длина стоечного профиля от 2,6 м до 4 метров. Гид производят на 3-4 метра. Есть отличия по внешнему виду: на одном откате 2 планки для крепления, а на другом Н-образный вырез для кабелей.

Виды


В конструкции стены PS используется в качестве стоечного типа, а конструкция стены используется для создания поверхностей из гипсокартона.

Имеет слегка загнутые внутрь боковины, а вдоль «спинки» 2 продольных канала.

Производители делают полосы такой длины, чтобы можно было сделать расчет и работать без отходов. Размеры следующие:

  • длиной 2,5-4 метра;
  • ширина 6 см — это удобно при установке 2-х листов гипсовой штукатурки. На 1 листе 3 см и столько же на другом. Сустав крепкий;
  • высота боковых частей 27 мм.

Направляющая планка, применяется при создании каркаса на стене под гипсокартон.Это основа всей конструкции. Изделие крепится к полу и потолку, в него вставляется стоечная направляющая, фиксируется дюбель-гвоздями, стоечные конструкции крепятся к рейкам саморезами, имеется прямой подвес к стене. в профиль.

Маркировка направляющей, европейская UW. Имеет прямую форму без перегибов. Длина изделия — 3 метра, ширина 2,7 см, высота боковины 2,8 см. Толщина изделия 0,5 мм.

В продаже есть направляющие с отверстиями под крепеж.

Вспомогательные профили для жесткого основания под ГКЛ.

  1. Уголок — используется в отделке конструкции. Это защита от ударов.
  2. Маячные изделия — используются при оштукатуривании поверхностей.


Кроме металлических планок, для создания каркасной основы под гипсокартон используют элементы:

  • Прямой подвес представляет собой перфорированную полосу. Его загибают по бокам, а по центру прикрепляют к стене. К этому подвесу крепится стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Соединители Эти металлические изделия монтируются, когда необходимо соединить 2 профиля. Предназначен для стоечных и потолочных профилей.
  • Крабы монтируются в потолочную конструкцию, однако, если они создают сложный вертикальный каркас для фигурной конструкции из гипсокартона или имеется усиление обрешетки для подвешивания тяжелых предметов на стене, то используется краб (соединитель).

Для крепления металлических планок и прямых подвесов к черновому основанию используются дюбели-гвозди.

Саморезы в качестве крепления к черновому основанию мастером не рекомендуются. Со временем ослабляет всю обрешетку, расшатывается. Это негативно сказывается на готовой ГК-конструкции.

Выбирая изделия из металла для создания каркасной основы под гипсокартон, следует обращать внимание на производителя, его качество, какую толщину металла, есть ли признаки коррозии, ровность изделия.

Какой профиль нужен для гипсокартона для стен


Направляющая из оцинкованного металла PN (UW) используется как основа всего каркаса стены.Крепится к стене и потолку так, чтобы фиксация была зеркальной, без смещения. Их также нужно прикрепить к противоположным стенам. У вас получится ровный четырехугольник, создающий плоскость. Крепление производится дюбелями, гвоздями, на расстоянии 20-25 см друг от друга. От края профиля отступить 5 см и закрепить первым дюбелем-гвоздем.

После этого к стене крепятся прямые подвесы, служащие держателем стеллажного элемента по разметке. Для фиксации также применимы дюбель-гвозди.

В направляющие PN (UW) вставьте стоечный PS (CW). Исправлены ошибки саморезы. Ровность плоскости регулируется уровнем и стойкой, закрепленными на подвесах саморезами.

Для жесткости конструкции поперечные делают через каждые 40 см. Они вырезаны из стоечных PS (CW) и закреплены на вертикальных стоечных рамах.

Можно ли отрегулировать размеры

Заводы производят стандартную продукцию длиной 3-4 метра. Однако при создании гладкой перегородки, стен с фигурными элементами нужна другая длина изделия.Для этого металлические элементы либо удлиняют, либо обрезают до необходимой для конструкции длины.


Способы резки профиля:

  1. Ножницы для резки металла. Равномерно разрезать изделие можно только по намеченным линиям. Недостаток — слегка загнутые кромки после резки. Режущий брус укладывается на ровную поверхность и выравнивается ударом молотка.
  2. Ножовка по металлу — не очень удобный способ. От нарезки продукта остаются мелкие сколы. Однако разрез будет ровным.
  3. Болгарский. При работе с электроприбором искры разлетаются во все стороны.
  1. Станок для резки. Большой прибор, используемый в больших помещениях с большими объемами работы.

Ножницами советского производства можно обрезать профиль без швов.


Удлинение металлического элемента. Для наращивания продукта используются 2 метода:

  1. Удлинитель представляет собой металлическую прочную деталь, покрытую защитным слоем от коррозии.Он наносится на края двух досок и фиксируется саморезами.
  2. Самодельный удлинитель из направляющей ПН. Необходимо от изделия отрезать 10 см и приложить к краям профилей. Крепление — саморезы.

Длину металлического элемента каркаса легко отрегулировать. Нужно только сделать точные замеры и разметки. Миллиметры нельзя упускать из виду, так как они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определенные размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованы) — влажность не влияет на металлические изделия. Прежде чем приобретать профили, нужно узнать их количество из арендованных габаритов помещения.

Полезное видео

В наше время большое количество возможностей сделать комнату красивой и уютной с минимальными затратами. Один из вариантов — использование листов гипсокартона, о котором более подробно и пойдет речь в этой статье.

Характеристики

Профили — очень важный элемент в создании любого интерьера. Чтобы конструкция выдерживала ГКЛ, профиль изготавливают из стали или алюминия. Более популярны стальные варианты, в связи с тем, что это модели эконом-класса. У алюминия характеристики лучше, но цена его подходит не всем.

Возможны два варианта стальных профилей — обычные и с защитным слоем. Обычные профили не очень прочные, но они дешевле.Такие профили хорошо использовать для не очень тяжелых конструкций, а также в помещениях, в которых не слишком много влажности.

Для помещений с повышенной влажностью лучше устанавливать металлические оцинкованные или алюминиевые профили.

Виды металлических профилей

В любом строительном магазине можно найти большое количество разных профилей. Чтобы выбрать подходящий, нужно понимать, чем они отличаются друг от друга. Доступны следующие типы конструкций:

Направляющая

Аббревиатура этого профиля — PN (направляющий профиль), он также называется стартовым профилем.Он имеет П-образное сечение. Стенки этого профиля гладкие. Чаще всего это изделие используют для поддержки различных джемперов и стоек, помещают внутрь конструкции, а потом надевают остальную часть платья. Размеры: 28-27,50-40,60-27,75-50,100-40 мм.

Стеллаж

Обычно обозначается аббревиатурой PS. Этот профиль вставляется в направляющие, остальные детали крепятся к этим конструкциям. Профиль несет большую нагрузку, из-за этого он должен быть более жестким.Также у него есть конструкция в форме буквы П, в нем есть дополнительные полочки для усиления конструкции. Размеры: 50-50,65-50,75-50,100-50 миллиметров.

Следует обратить внимание на один важный факт. Если стены в здании имеют достаточно ровную поверхность, то стоечный профиль лучше всего крепить непосредственно к поверхности стены.

Если стены не очень гладкие и имеют сильный уклон по прямой, то профиль следует устанавливать на крепежные элементы р-типа.

На потолке

Основные обозначения данной модели — ПП и ППН (несущий и направляющий потолочный профиль). Этот профиль также имеет вырез, напоминающий букву n, но его вырез намного меньше, чем у настенного профиля. Внутри этого профиля есть небольшие полочки и дополнительные ребра, чтобы сделать каркас конструкции более жестким. Этот профиль также имеет меньшую высоту, что позволяет экономить место в комнате. Кроме того, стоит отметить, что гипсокартон, который используется для потолка, имеет меньшую толщину, что снижает нагрузку на профиль.

Стоит обратить внимание, что поперечные направляющие следует закрепить так, чтобы расстояние между креплениями было не более 900 миллиметров.

Для этого нужно использовать крепления на пружинах и П-образные кронштейны. Для более плотного соединения перемычек можно использовать крабовые хомуты.

В помещениях, где расположены люстры и другие тяжелые конструкции, каркас следует делать с дополнительными поперечными балками.Это убережет от обрушения всю конструкцию. Размер потолочных моделей: 60х27,75х50 миллиметров.

Арочный

Профиль имеет более сложную структуру, имеет вырезы по бокам, повышающие гибкость конструкции. Этот аспект — важный плюс для создания гибкой конструкции.

Также есть ряд дополнительных профилей. Их чаще всего используют для создания потолка с подвесной конструкцией и других декоративных работ.

Для усиления конструкции в местах особых изгибов можно использовать уголок из металла или пластика. Это нужно для того, чтобы конструкцию можно было согнуть под любым углом. Угловые плети могут быть от 2000 до 3000 миллиметров. Ширина каждой полки бывает нескольких видов: 20,25,30 мм. Наименьший радиус изгиба конструкции должен быть не менее 500 мм.

Стоит отметить, что плети сами по себе довольно дорогая вещь, и чтобы не переплачивать по 1000 рублей за каждую трубу, вы можете создать ее самостоятельно.

Для этого стоит сделать на боковых ребрах много больших пропилов на расстоянии 40-100 мм друг от друга.

  • Металлический профиль в поперечном сечении образует прямой угол, в котором центральная часть немного выступает. Профиль обычно используется для оформления различных конструкций из гипсокартона. Чаще всего его используют для оформления углов конструкции. Их несколько видов:
  • Две полки с большими перфорированными отверстиями, которые нужны для того, чтобы угол выглядел эстетично и стал частью штукатурки.Под этим углом удерживается остальная часть конструкции.

  • Есть угловой профиль для гипсокартона с сеткой внутри. Чтобы адгезия была лучше, внутри конструкции можно приклеить сетку, на которой будут держаться остальные детали.
  • Угловой профиль на бумажной основе. На плотную бумагу приклеены две полоски из металла. Обычно его применяют в конструкциях, которые подвергаются максимальной нагрузке, например, в оконных проемах, различных нишах.
  • Маячный профиль используется как основа под штукатурку, основное назначение этого устройства — выравнивание поверхности. Этот профиль выглядит как металлический кронштейн. Ширина и высота этого профиля небольшая, самый широкий — 1-3 см.

Дополнительные предметы

Еще одним важным элементом, применяемым в конструкции для выравнивания поверхности гипсокартоном, является подвес.

Также бывает нескольких типов.

  • Перфорированный подвес выглядит как металлическая лента размером 125-60 мм.Подвеска разделена на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые служат для удержания остальной конструкции. Также выполняется изгиб на 90 градусов.
  • Анкерные подвески чаще всего используются для установки натяжных потолков. Главное достоинство такого подвеса — регулировка по высоте, которая очень необходима при установке натяжного потолка.

  • Соединитель бывает одноуровневым и двухуровневым.Это соединитель, который используется для крепления перекрещивающихся профилей. Также он нужен для того, чтобы сделать натяжной потолок.
  • Удлинитель профиля — приспособление, которое применяется при недостаточной длине профиля. Похоже на кронштейн размером 110-58 миллиметров.

Как правильно выбрать

Чтобы правильно выбрать дизайн, очень важно обратить внимание на то, из чего сделан профиль. Для гипсокартона следует использовать оцинкованные профили.Это самый прочный материал. Чтобы выделить качественный профиль, нужно сосредоточить внимание на различных аспектах.

Чтобы собрать хороший профиль, стоит учесть некоторые нюансы.

  • Он должен быть оцинкованным, цинк должен быть почти стопроцентный. В этом случае каркас практически никогда не подвергнется коррозии.
  • Металлический профиль, особенно модели для стен, должны быть очень прочными. Стеновой профиль выдерживает основную нагрузку, при этом профиль должен хорошо выравнивать стену и не подвергаться коррозии.
  • Потолочный профиль должен быть толстым, иначе конструкция будет занимать слишком много места. Размер изделия 0,4-0,6 миллиметра.

В процессе покупки и эксплуатации обязательно воспользуйтесь советами профессионалов в области ремонта.

  • Следует помнить, что стены и потолок никогда не отличаются идеальной ровностью после черновой обработки. Для того, чтобы выровнять стену, можно использовать листы гипсокартона, которые должны находиться на определенном расстоянии от стены.Это позволит быстро выровнять стену без особой потери пространства комнаты.
  • Между изоляцией и листами гипсокартона всегда будет небольшое пространство. Это нужно для того, чтобы между стеной и конструкцией не собиралась влага. Между листами и стеной образуется так называемая воздушная подушка.

  • Между стеной и гипсокартоном должен быть зазор. Это пространство очень важно при строительстве, оно позволяет разместить в этом месте утеплитель.
  • Каркас — необходимый момент при возведении арочных конструкций, именно он позволяет сделать конструкцию более гибкой.
  • Листы гипсокартона не имеют порога высокой прочности. Если нужно закрепить какие-то тяжелые конструкции, следует использовать профильный каркас, без него конструкция просто сломается. Крепеж должен соприкасаться с основной рамой.

Вспомогательные профили

Также стоит помнить, что существуют вспомогательные профили.Они используются при отделочных работах вместе с гипсокартоном и бывают нескольких разновидностей.

  • Усиленный толстый профиль хорошо подходит для помещений с тяжелой перегородкой между дверьми. Он также хорошо подходит для увеличения жесткости конструкции. Чаще всего они имеют фиксированную длину — 3000-4000мм, но при желании можно купить изделие длиной 6000мм. Высота кромок стандартная — 40 мм, толщина стенок отличается от обычных профилей и составляет 2 мм.
  • Уголок металлический защитный. Служит для защиты углов от повреждений при эксплуатации. После проведения монтажных работ угол шпаклюется, а также покрывается финишной краской. Для того, чтобы краска и раствор лучше проникали в раствор, используется большое количество мелких отверстий. Длина таких уголков одинаковая — 3000мм.

Существует еще один вариант защитного уголка, который не кладется под шпатлевку, а покрывается гипсовым раствором. Для того, чтобы он лучше проникал, используется специальная сетка.

Крепежные элементы и различные соединительные элементы

При изготовлении каркаса очень важно правильно соединить конструкцию. Иногда это можно сделать довольно просто, вставив профили друг в друга, но это не всегда возможно. В этой ситуации стоит использовать крепеж разного типа:

  1. Двухуровневые соединители. Эта конструкция нужна для соединения двух частей под углом 90 градусов в другой плоскости.Чаще всего эти детали изготавливают из оцинкованной стали в виде плоской развертки. Перед началом монтажных работ эту вещь нужно будет вручную согнуть под нужным углом, ширина такого соединения — 60 мм. Для того, чтобы закрепить конструкцию, в боковые части необходимо вкрутить саморезы.
  2. Соединители одноуровневые или «крабы». Эти системы крепления используются для соединения двух идентичных моделей под углом 90 градусов. Их можно найти практически в любом магазине в готовом виде.Установить эту деталь не составит никакого труда, достаточно щелкнуть по задней части конструкции.

Если нагрузка на каркас не превышает 20 кг на квадратный метр, то для фиксации конструкции достаточно обычной защелки. Если нагрузка больше, то для усиления фиксации стоит использовать саморезы.

Прямые подвески

Применяются при монтаже различных конструкций, применяемых для потолка и крепления профилей вертикального типа к стене.Эти товары можно найти в любом магазине. Они выполнены в виде плоских пластин, и для их установки вам придется вручную согнуть их в виде буквы П.

.

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты зданий. В 1885 году американец М. Барон Дженни использовал металлические стойки, проходящие по всей высоте конструкции, а в 1890 году его соотечественник Салливан предложил другой вариант — напольные ремни. Так получилась металлическая этажерка, которую мы теперь называем каркасом.Ее рекордом был 40-этажный дом.

Но человек — природа неугомонная, имея комнату, он хочет ее реконструировать, установить дополнительную стену или перегородку. Для этих целей ранее использовались деревянные рамы. Но они не всегда практичны, и за натуральным материалом тоже требуется уход, да и вес конструкции достаточно большой, что не всегда благоприятно сказывается на основе конструкции.

Металл хорошо подходит для каркаса, он прочный, но очень тяжелый. Он отлично ведет себя при строительстве домов и различных построек, но перегородка в квартире получится очень тяжелой, что создаст большую нагрузку на потолок и фундамент.

Но в 1926 году США ввели метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью нового специализированного оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 века ознаменовалась тем, что при возведении внутренних перегородок и стен строители постепенно стали заменять деревянный каркас на металлический профиль.

Почему ему так понравились эксперты?

Выложив все элементы каркаса на один уровень и обшив их гипсокартоном, можно быстро получить практически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря своим свойствам надежно защищает от воды, огня и других агрессивных сред.

Металлический профиль для перегородки из гипсокартона очень удобен в использовании:

  • легко режется специализированным инструментом и монтируется;
  • его можно согнуть, придать другую форму, не прибегая к помощи механизмов.Это очень удобно, когда нужно создать многоуровневый потолок, арку или криволинейную перегородку. С помощью этого материала можно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственный минус — это стоимость профиля. Но является ли это значимым показателем для качественного продукта? Ведь стеновой профиль:

  • прочный
  • прочный
  • износостойкие
  • водонепроницаемость
  • огнестойкий
  • легкий
  • быстро монтируется
  • применяется в любое время года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, самостоятельно собрать каркас и установить гипсокартон не сможет даже специалист.

Виды металлопрофиля

Металлопрофиль из гипсокартона

в России изготавливается из оцинкованной стали по ГОСТ №№: 14918, 14918-80, 52246-04, П 52246 . А из листового проката толщиной 0,35-0,55 мм марки 08-20- ГОСТ 1050-88 .

По своему назначению профили можно разделить на следующие категории:

  • маяк, который помогает выровнять стены с уровнем здания, служит своеобразными перилами. Широко применяется в штукатурке;
  • Потолочная направляющая
  • , само название говорит аудитории, что она предназначена для крепления каркаса к потолку и служит его основой;
  • потолок. Крепится к горизонтальной поверхности потолка и направляющей того же профиля;
  • Направляющая
  • — данное изделие служит основой для потолочных и стоечных профилей;
  • стоечный, который фиксируется в направляющем профиле и создает жесткий каркас под половицей на стенах;
  • угловая — эта деталь используется для усиления углов и придания им эстетичного вида.

Более подробно остановимся на последних трех продуктах.

Направляющий профиль

Направляющий профиль, на чертежах он обычно обозначается ПН, изготавливается только по ГОСТу. Отечественные производители — Волма, ГИПРОК, МАГМА — этот длинномерный элемент изготавливается из тонкой оцинкованной стали и алюминия. Продукция Knauf также предлагается российским потребителям, о чем мы поговорим, но немного позже.

Благодаря технологии холодной прокатки детали производятся на специализированном профилегибочном оборудовании.Толщина стали составляет 0,6 мм, и это хорошо сказывается на прочности изделия, поскольку профиль несет значительную, если не основную нагрузку на конструкцию.

Направляющие по гипсокартону:

  • несут функцию жесткого основания стоечного профиля;
  • служат перемычками для повышения жесткости каркасной конструкции, например, при установке оконных или дверных коробок, перегородок.
Особенности конструкции PN

Элемент оформлен в виде буквы П, для специалистов — в виде швеллера.Делается с уже просверленными отверстиями в стене профиля. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это значительно сокращает время монтажа, облегчает работу и благоприятно сказывается на качестве.

Если вам нужно дополнительное отверстие, его легко проделать с помощью такого инструмента, как дрель.

Полка любого продукта 40 мм. Этот размер также является стандартным для рабочего, который изготавливает шурупы, а затем монтирует гипсокартон, и это значительно облегчает работу. Об этом вы можете прочитать в статье «», которую легко найти на нашем сайте.

При установке направляющий профиль работает вместе со стоечным профилем, а это значит, что они должны быть идентичны по типу и размеру, а PN (начало) должно быть прикреплено к горизонтальной поверхности пола и потолка.

Хорошо зарекомендовавший себя каркас обеспечит надежность конструкции, ее долгую работу и целостность всех элементов. Но некоторые несчастные мастера по незнанию или неоправданной экономии денег меняют размер профиля или вообще не используют его.Это считается непростительной ошибкой, так как:

  • стабильность нарушена
  • надежность не соблюдается
  • Шумоизоляция
  • вызывает сомнения.

Замена элементов профилей металлического каркаса недопустима — будет нарушена технология монтажа, а это приведет к непредсказуемым последствиям (травмы, материальный ущерб, дополнительные денежные затраты).

Если PN используется как основание для перегородки и стены, это означает, что только он должен крепиться к полу или к потолку.Только в этом варианте у вас будет ровная и гладкая поверхность, которую потом будете облицовывать плиткой, и через пару месяцев перегородка не упадет.

Knauf, известная корпорация по производству гипсокартона и его компонентов, предлагает разработчикам свою продукцию. Ее изделия считаются армированными, так как изготавливаются только из оцинкованного металла. Стоят, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.

По ТУ 1121-012-04001508-2011 Доступны следующие направляющие профили.

Каждый специалист и человек, далекий от строительной отрасли, но случайно столкнувшийся с этими деталями, должен знать, что место разреза PN не нуждается в излишней защите материала от коррозии.

Стоечный профиль, который на чертежах принято обозначать буквами ПС, изготавливается по ГОСТу и ТУ. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, для монтажа листов гипсокартона он изготавливается благодаря технике холодной прокатки на профилегибочном станке из полосы металла 0.Толщиной 6 мм и шириной 50 мм.

Для устройства стен возьмите детали сечением 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс установки крепежа в гипсокартон. Это особенно рекомендуется для двуслойной обшивки из гипсокартона, в этом случае исключена вероятность того, что винт упадет за полку длинного изделия.

Стоечный профиль (СП) для работы с гипсокартонными листами изготавливается в виде буквы С.На полке профиль имеет продольные канавки, выполняющие роль ребер жесткости. Именно они делают изделие более прочным, а средний становится отличным ориентиром для деталей каркаса и листа. Кроме того, на каждом конце профиля, который монтируется в стене, есть пара отверстий, диаметр которых составляет 33 мм. Благодаря им сети инженерных коммуникаций можно монтировать внутри стен или перегородок.

Предназначен для вертикальных направляющих металлического каркаса стен и перегородок, которые затем будут обшиты гипсокартонными листами.

Монтаж происходит в тандеме с PN — того же типа и типоразмера. Его длина зависит от высоты и конструкции стены из гипсокартона, а также от требований к звукоизоляционным свойствам.

Установка требуется в одном направлении с открытой частью монополя. Такой способ гарантирует, что крепеж будет установлен гораздо ближе к вертикали стены, и при установке следующего листа саморез не загнет полку длинной детали внутрь.

Реечный профиль для гипсокартона Knauf выполняется по ТУ 1121-012-04001508-2011 . Метод холодной прокатки тонкой стали. Knauf Corporation производит армированный металлический профиль (UA), который подходит в качестве стоечного профиля для дверных проемов. В технологии производства используются современные разработки.

Место, где вы сделали надрез на детали, в дополнительной обработке не нуждается.

На поверхность нанесено цинковое анодное покрытие с самовосстанавливающимися свойствами.Он закрывает возникающие микротрещины — за счет диффузии ионов цинка из неповрежденного места.

Гипсокартон — хрупкий материал. Поэтому важно сохранить его целостность. Также для этой защиты нужен как внутренний, так и внешний угол конструкции. В этот момент на помощь приходит угловой профиль, его еще называют внешним углом защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, изогнутую под углом 85 0 и имеющую длину 3 метра.

Алюминий — легкий материал, но его легко гнуть, поэтому необходима качественная транспортировка и упаковка. Нарушение целостности изделия затрудняет монтажные работы. К тому же он немного дороже, поэтому лучшим вариантом будет оцинкованная сталь. У такого товара:

  • повышенная устойчивость к коррозии, плесени, вредным микроорганизмам;
  • хорошая прочность;
  • достаточной жесткости;
  • разумная цена.

Предназначен для:

  • для отделки всех видов уголков — как перфорированный крепеж, после укладки гипсокартона, оконных откосов, дверных проемов.Придает уголку правильную геометрическую форму и помогает организовать фигурные изгибы;
  • для создания каркаса для ГКЛ. Впоследствии угловой профиль скрывается за слоями шпаклевки.

Данное изделие представляет собой сложную модель с большим количеством отверстий диаметром 5 мм, расположенных по всей площади угла. Именно они позволяют шпатлевке проникать в рабочую поверхность.

Крепится на стену без проблем, нужно лишь приложить небольшое усилие, чтобы он встал на место.Изначально заниженный угол в 85 °, а не 90 °, даст вам гарантию стопроцентного прилегания профиля к поверхности.

Knauf Corporation предлагает своим клиентам профиль защиты углов (ПУ), который производится в соответствии с

.

ТУ 1121-012-04001508-2011 . Армирует конструкции из листов КНАУФ и аналогичные детали металлического каркаса. Деталь изготовлена ​​из оцинкованной стали отличного качества и имеет высокую коррозионную стойкость.

Только вы можете решить, какой материал выбрать — будет ли конструкция из металлического профиля или деревянного каркаса.Важно, чтобы она и ее элементы были качественными. Тогда не нужно тратить силы, время, деньги на переделку.

Как выбрать металлопрофиль при покупке

Приобретая товар, обратите внимание на условия хранения материала на складе. Изделия должны лежать под навесом, правильно, если климатические условия соответствуют группе теплоносителя 4 ГОСТ 15150-69 . Производитель обязан гарантировать соответствие товара нормативным документам, а продавец — отсутствие повреждений при хранении и доставке.

Стоит обратить особое внимание на то, что металлопродукция на объект должна доставляться в упакованном виде. Для этого подойдет любой вид транспорта, лишь бы не повредить упаковку при транспортировке.

Какой материал покупать стоит решать самостоятельно, предлагаем сравнить весовую и ценовую политику товаров:

Любой такой продукт должен соответствовать:

  1. Требования Федерального закона « О безопасности зданий и сооружений» от 30 декабря 2009 г.384-ФЗ.
  2. Технические условия и ГОСТ.
  3. Эталонный образец, утвержденный на предприятии в определенном порядке.
  4. Соблюдать технологическую документацию и рабочие чертежи.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксируются и предварительно согласовываются.

Профиль не должен иметь трещин прокатки и трещин напряжения. На концах и краях не должно быть:

  • связок
  • неровные поверхности
  • сколы.

В профиле из оцинкованной стали с изгибом 180 ° адгезия покрытия к металлу не должна сильно ухудшаться. Допускать сетку можно только с небольшими трещинами на изгибе и отслаиванием цинкового покрытия от краев на расстояние до 6 мм.

Одним из самых популярных видов отделки является облицовка поверхностей листовыми материалами. Где требуется металлический профиль, который используется для формирования высокопрочного каркаса.

При формировании каркаса могут использоваться различные материалы: деревянные бруски, пластиковые трубы.Однако профессионалы отдают предпочтение металлическим профилям, по сравнению с другими строительными материалами они отличаются высокой надежностью, долгим сроком службы, простотой монтажа и универсальным дизайном.

профи

Полезная информация:

Почему металлические профили так популярны? Это связано с их положительными технико-эксплуатационными характеристиками, к которым относятся:

  1. Устойчивость к резким перепадам температуры и повышенной влажности;
  2. Высокая прочность и надежность — эти параметры обусловлены наличием ребер жесткости и достаточной толщиной металла в металлических профилях;
  3. Коррозионная стойкость Большинство моделей имеют защитное, антикоррозионное покрытие (слой цинка или напыление полимера), что позволяет им длительное время сохранять первоначальный вид даже в условиях повышенной влажности;
  4. Экологичность строительного материала.Не выбрасывайте в атмосферу вредные химические вещества;
  5. Простая установка. Для использования металлических профилей в ремонтно-строительных работах покупка дорогостоящего инструмента не требуется. Резка или гибка осуществляется стандартными приспособлениями: ножницами по металлу, шлифовальными станками, ножовками;
  6. Длительный срок службы. При правильном монтаже металлические профили могут прослужить вам долго;
  7. Уникальное сочетание цены и качества. Невысокая стоимость выгодно отличает их на рынке строительных материалов.Использование металлических профилей в ремонтно-строительных работах не сильно повлияет на итоговый бюджет и не повлечет за собой непредвиденных материальных затрат.

Виды металлических профилей

Сегодня на рынке представлен широкий выбор металлических профилей, с их помощью можно изготавливать конструкции различных размеров и конфигураций. Ниже представлена ​​таблица основных размеров:

Название

Толщина металла

П-образная

50x22x20 мм, 65x22x20 мм, 80x22x20 мм, 100x22x20 мм

Г-образная

40×40 мм, 50×50 мм, 44×60 мм

Z-образная

40x22x20 мм, 30x22x20 мм, 50x22x20 мм

1.2 мм, 1,5 мм

Т-образный

65×30 мм, 80×30 мм

Металл обладает высокими технологическими свойствами, что позволяет без ограничений использовать его при возведении самых разных конструкций (даже при негативном воздействии факторов окружающей среды).

Прикладные профили

Направляющие (квадратные профили) — как основа для крепления потолочных и стоечных профилей, при длине одной секции 3 или 4 метра;

Потолок (Т-образные профили) — используются при формировании обрешетки, служащей опорой для различных отделочных материалов.Эти изделия имеют параметры сечения 60 * 27 миллиметров;

Стойка (П-образные профили) — каркас из металлических стоечных профилей для несущих конструкций и стен. Такие, на полу или на стенах;

Уголок профилей — по качеству;

Как видим, профиль широко применяется при строительстве жилых и промышленных зданий при возведении крыш, стен, перекрытий и дополнительных нежилых построек.

Твитнуть

Stumble

Нравится

Монтаж легких и универсальных конструкций из гипсокартона очень прост даже для новичка в этом деле. Достаточно изучить последовательность и технологию установки каркаса, произвести точные замеры, чертеж, купить необходимые материалы и вооружиться необходимыми инструментами.

Неважно, собираетесь ли вы делать сборный дом, или в основе любой конструкции будут металлические профили. Именно из них формируется каркас, на котором будут располагаться листы гипсокартона.Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую область применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в использовании. Гнутые металлические планки незаменимы при создании сложных декоративных элементов вашего дома.

Какие типы профилей существуют

Если вы впервые работаете с гипсокартоном, ознакомьтесь с основными типами профилей для создания жесткого каркаса. Огромное количество их видов и креплений способно поставить в тупик начинающего мастера.

Шесть основных типов (маркировок) металлических профилей:

  • Направляющие для сборки каркаса (PN) или (UW). Их стандартная глубина 40 мм, ширина 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления реечных и потолочных направляющих профилей.
  • Рейлинги потолочные (ПНП) ​​или (УД) выполняют те же функции и предназначены для крепления цоколя перекрытий под гипсокартонную обшивку.Этот вид незаменим при установке многоуровневых подвесных потолков.
  • Потолок (PP) или (CD) крепится к потолку с помощью прямых подвесов или анкерных зажимов. Сам каркас потолка формируется из обрешетки этого типа.
  • Стойка
  • (ПС) или (CW) предназначена для монтажа фундамента будущих перегородок и стен из гипсокартона, крепится непосредственно к направляющему профилю.
  • Маячный профиль для выравнивания стены по уровню (ПМ), его можно назвать рейкой, по которой следует правило.Очень удобно использовать при оштукатуривании стен.
  • Угловой профиль предназначен для выравнивания и усиления углов (UP).

К приспособлениям для крепления различных типов профилей относятся: крабовые соединители, создание их поперечных перпендикулярных креплений в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые подвесы, двухуровневые CD-соединители и другие.

Для создания конструкций из профилей потребуются клещи для их крепления без шурупов (скраппрофиль), резак, строгальный станок (рашпиль), гибочный инструмент, кусачки.Рассчитывая необходимое количество изделий каждого вида, не забывайте, что их стандартная длина составляет 3 или 4 метра.

Профиль из гипсокартона, деталь Профили для подвесных потолков Fuga | by Proaks Metal

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Профили из гипсокартона Пластины обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид по желанию клиентов и обеспечивают четкое решение в профиле fuga , подвесных потолках и применениях минеральной ваты в скрытых световых полосах.

Переходная угловая ширма из гипсокартона

Переходная угловая ширма из гипсокартона

F-профиль для гипсокартона

F-профиль для гипсокартона

Угловой концевой профиль

Угловой концевой профиль

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым важным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса.И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались от угла к углу с профилями деталей из гипсокартона, но также имели место в домах с рельефным узором в центре потолка, где была подвешена люстра.Позже видно, что много гипсокартона использовалось при проектировании новостроек.

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Z-профиль для гипсокартона

Профиль Fuga для гипсокартона

картон, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка.

Основная и самая важная цель использования в зданиях — создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, всем этим элементам необходим потолочный профиль для правильной реализации.

Профиль Clipin Z

Профиль Clipin Z

Профиль Clipin H

Профиль Clipin H

Профиль перехода Clipin потолок

Профиль перехода Clipin потолок

  • Внутренние и внешние фасады
  • Перегородка пересечение потолка
  • 904 Различные секции потолка 904 со стеновыми швами
  • Скрытая световая полоса, используемая в деталях
  • Изготовление Fuga

Детальный профиль гипсокартонных листов имеет большое значение.Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне. По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона.Еще одна важная область применения — это приготовление фуги.

Профиль Gradulam Z

Профиль Gradulam Z

Профиль плинтуса

Профиль плинтуса

Уголок PVC Flexibil

Уголок PVC Flexibil

Также профиль для гипсокартона является прочным и обрабатываемым наполнителем. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время облицовки. Во время подачи заявки детализируйте профили, чтобы обеспечить правильное соблюдение процесса внедрения.

Приведу пример приложения, используемого для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Внешний вид зданий , где в процессе использовались две секции крыши.
Обе наружные стены из-за применений, используемых как в наружной штукатурке.

Наконец, для получения дополнительной информации о размерах и цене профилей для гипсокартона , пожалуйста, свяжитесь с нами.

9 вариантов отделки из гипсокартона для создания творческого пространства

Как и почти во всех других категориях строительных продуктов, в отделке из гипсокартона появляются инновации, позволяющие увеличить творческое пространство, обеспечить простоту использования и быструю установку на рабочем месте.

Изготовленная из стали, винила, бумаги, дерева, композитов или смеси материалов, отделка из гипсокартона используется для закрытия швов, придания формы стенам и соединения панелей из гипсокартона с другими компонентами здания, такими как потолки, окна, двери и полы.

[Связано: ОДНАЖДЫ БЫЛА ФАНЕРА, ТОГДА ПОКАЗАЛИ ОСП]

В то время как тенденции в современном дизайне свели к минимуму некоторые из более сложных профилей, отделка гипсокартона, тем не менее, развивается, чтобы охватить такие технологии, как светодиодное освещение, обеспечивает повышенную долговечность внутренних стен и углов и обеспечивает четкие, чистые края там, где листы гипсокартона соединяются друг с другом или с другими. компоненты корпуса.

USG

Гибкая металлическая наклеиваемая на ленту угловая планка Beadex обеспечивает прямые и прочные углы под любым углом на соборных и подвесных потолках, а также во множестве других применений. Изготовлен из стали и бумажной ленты, на него нанесен шовный герметик, чтобы предотвратить выскакивание ногтей.

«Я думаю, что основная тенденция в области интерьера остается современной, с чистыми линиями отделки или даже без отделки», — говорит Джоан Джонсон из White River Hardwoods and Woodworks. «Это вид, который можно возвышать и выглядеть действительно великолепно, и мне кажется, что многие продукты, заполняющие пространство, берут свое начало в коммерческих интерьерах, а также в жилых помещениях.”

[Связано: ПРОИЗВОДИТЕЛЬ ПРЕДСТАВЛЯЕТ НА РЫНКЕ США КОМПЛЕКТЫ КОРПУСА A-FRAME]

Reveals, предлагающие необработанные элементы отделки для декоративных и дизайнерских соображений, является ключевым сегментом категории, в котором производители отделки из гипсокартона вводят новшества, чтобы удовлетворить потребности архитектурного сообщества.

Тамлин

Aluminium Base Projecting Round Reveal — это профиль, который создает комбинацию выступа и выступающей линии деталей внизу стены чуть выше поверхности пола или вверху стены чуть ниже поверхности потолка.Закругленный край добавляет классическую деталь, а ребристая грань предназначена для скотча и плавания. Доступны анодированные и порошковые покрытия с индивидуальным подбором цветов.

«Мы изменили наши инструменты для экструзии виниловых пластин с более острыми краями и металлическим цветом, чтобы имитировать анодированный алюминий», — говорит Майк Гарсия, вице-президент по продажам компании Trim-Tex Drywall Products. «Вы не сможете увидеть разницу, пока не прикоснетесь к ней, но она стоит гораздо дешевле благодаря гибкости для радиальных стен, поэтому вы можете сгибать ее без индивидуального заказа.”

[По теме: ПОРА ВТОРОЙ ВЗГЛЯНИТЬ СТРУКТУРНЫМ ИЗОЛИРОВАННЫМ ПАНЕЛЯМ?]

Требования на рабочем месте также являются движущей силой того, что, по словам Гарсиа, является постоянным обновлением продукта, особенно когда речь идет о более быстром и эффективном выполнении задач. «Мы проектируем продукты таким образом, чтобы в них использовалось меньше грязи, их было легче укладывать, требовалось меньше слоев, меньше материалов и чтобы вы могли двигаться быстрее», — говорит Гарсия. «Да, мы делаем все более и более долговечными и аналогичными по ударопрочности, но независимо от того, уделяем ли мы внимание плотнику или отделочнику как нашему заказчику, все дело в том, чтобы сократить время обработки заявки.”

Трим-Текс

Угловой борт

Fast Edge отличается острым носом без грязевых ударов и конусными ножками, что значительно снижает расход грязи и ускоряет установку. Носик также действует как шарнир, чтобы приспособиться к различиям в обрамлении, а грязевые замки надежно удерживают угол на месте без использования скоб или клея.

CertainTeed

Угловой борт

Levelline Flex имеет полимерный сердечник со встроенным шарниром, который сгибается под любым внутренним или внешним углом.Предназначенный для соборных потолков, внутренних и внешних углов, эркеров и т. Д., Он устраняет необходимость в предварительном измерении.

Кларк Дитрих

Vinyl Rip L-Bead обеспечивает исключительную отделку на пересечении гипсовых панелей с потолочными решетками, оконными проемами и стенами разных типов, сообщает компания. Отрывная полоса на L-образной кромке служит защитной кромкой и направляющей для ножей для отделки гипсокартона. После нанесения, обработки и покраски шовного герметика отрывная полоса удаляется, образуя четкий чистый край.

Вдохновленный светодиод

Новые узкие встраиваемые в стену каналы и линзы серии Impression предлагают инновационное решение для освещения, которое позволяет встраивать лучи низковольтного света непосредственно в гипсокартон толщиной 5/8 или ½ дюйма.

Белая река

Радиусные углы из древесноволокнистой плиты средней плотности, изначально разработанные для арматуры и краснодеревщика, предлагают экономичный и универсальный метод создания гладких углов с постоянным радиусом.Доступны профили L-образный, J-образный и четверть-круглый профиль пяти различных размеров.

CertainTeed

Угловой борт

No-Coat обеспечивает оптимальную прочность и рабочие характеристики при жестком прямом нанесении. По заявлению компании, углы, покрытые грязью, выдерживают сильные удары и не образуют пузырей, пузырей, вмятин и трещин. Доступны различные стили.

Трим-Текс

Изготовленные из экструдированного винила, серебряные выступы для архитектурных выступов созданы, чтобы соответствовать внешнему виду прозрачных анодированных алюминиевых выступов, чтобы создавать детали на стенах, которые позволяют контролировать расширение до дюйма.

[Связано: 5 ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ, ЗАКЛЮЧАЮЩИЕ СДЕЛКУ]

размеров и типов, приложений. Основные виды профилей для гипсокартона

Конфигурация интерьера во многих зданиях такова, что без образования внешних углов не обойтись. Например, только один дверной проем, соединяющий две комнаты, создает внешние углы с обеих сторон, а их может быть довольно много, особенно в офисных помещениях.Один из главных недостатков таких уголков — при отделке современными материалами (плиткой, гипсокартоном и т. Д.) Всегда образуется стык. Он не только портит общий вид, но и довольно уязвим для повреждений. Для максимальной защиты таких стыков используется металлический профиль — угол наружный.

Характеристики продукта

Важно не путать данное изделие и внешний угол профиля гипсокартона. Поскольку внешний угловой профиль представляет собой изделие, предназначенное для защиты торцов поверхностей плитки, и одновременно он выполняет декоративную функцию.По сути, это дополнительный элемент, который станет частью декора. А внешний уголок из профиля для гипсокартона — это просто уголок из металлического профиля общестроительного назначения, в угловом стыке крепят два листа этого материала. После полной отделки уголка его не будет видно, так как он будет скрыт под слоем грунтовки и материала внешней отделки.

Направление компании «АртПрофиль» — производство и оптовая продажа металлических изделий различного назначения.А если вам нужно недорого купить этот вид продукции в Москве или любом другом городе, то лучше приобретать продукцию у производителя, то есть у нас.

Типы, приложение

Если вас интересует профиль — внешний уголок — (например, в Москве или другом городе) для декоративной отделки, то мы можем предложить несколько его видов:

  • напольный для керамики;
  • антивандальный;
  • накладных расходов.

Внешний угловой профиль для керамики бывает нескольких типов — Г-образный, прямоугольный, скругленный, С-образный, угловой.Его основная задача — скрыть торцы керамической плитки с эстетичным видом. Его установка осуществляется во время укладки плитки на стену, потому что она держится именно ею, и только с одной стороны. Плитка с другой стороны углового профиля закрывает только конец. Крепление производится монтажным клеем. Наружный металлический уголок изготавливается из анодированного алюминия, оцинкованной стали, латуни.

Антивандальный профиль угловой внешний отличается от первого способом расположения и установки.При использовании этого вида плитка не образует угловой стык, а просто упирается торцами в профиль. При этом угол стены керамикой не заделан, но этого не видно, так как он закрыт профилем для внешних углов. Монтаж данного вида изделия осуществляется во время укладки отделочного материала и фиксируется монтажным клеем, поэтому цена установки этого изделия будет минимальной.

Если внешний уголок уже полностью сделан, но необходимо закрыть стыки плитки, то можно купить профиль для внешних углов накладной.Такие изделия бывают прямые, с закругленными краями и закругленными. Этот металлический профиль очень прост в установке, он позволяет полностью скрыть угловые стыки на стенах с уже уложенной плиткой. При этом хорошо может скрыть дефекты по краям отделочного материала, если они есть. Этот уголок внешний (металлический) крепится к стене с помощью монтажного клея, что избавляет от необходимости сверлить в стене отверстия для крепления элементов.

Почему мы

Помимо этих видов металлических профилей, мы можем изготовить данное изделие на заказ любой формы и длины.При этом цена на такой профиль не будет отличаться от готовой продукции. Итак, если вам нужно недорого купить, а то и оптом, эти товары в Москве или Санкт-Петербурге — обращайтесь в АртПрофиль.

А так как компания продает разные типы металлических профилей, мы найдем много разных изделий из металла, в том числе угол для внешнего профиля для гипсокартона.

И хотя наше производство находится в столице, вы можете смело обращаться к нам, даже если вы живете в Питере.Петербург или любой другой город. Мы позаботимся о том, чтобы наша продукция добралась до вас как можно скорее.

Для создания прочной и надежной конструкции из гипсокартона используются специальные профили, обеспечивающие высочайшее качество крепления листов гипсокартона. Проще говоря, профили — это действительно основа всей конструкции из гипсокартона. Какие бывают виды профилей для гипсокартона? По мнению специалистов, такие профили делятся на две большие разновидности — перегородочные и потолочные. Сегодня мы познакомимся с разновидностями этих креплений, узнаем их характеристики, а также рассмотрим варианты применения в виде пошаговых инструкций.Но обо всем по порядку.

Основные виды профилей для гипсокартона

Итак, по своему назначению все профили могут быть двух типов:

И представитель каждой из групп должен выполнять свою определенную функцию. Маркировка описываемых в статье элементов выполнена по технологии Knauf, все они выполнены типоразмера:

.
  • UD — направляющие потолочные;
  • CW — стоечные перегородочные изделия;
  • UW — направляющие перегородки;
  • CD — потолочный.

Рисунок 1. 1 — УД; 2 — CD; 3 — CW; 4 — UW

Примечание! Если правильно соединить между собой элементы разных типов, можно получить различные конструкции из гипсокартона, в том числе разные коробки, перегородки, натяжные потолки и прочее.

Размеры и сечение этих элементов также разные.

Вариант №1. Реечный потолочный профиль

Многие знают о невосприимчивости подвесных потолков из гипсокартона к механическим воздействиям.Но профили должны быть не только легкими, но и прочными, чтобы вся конструкция держалась вместе с гипсовой штукатуркой (иначе все это может обрушиться на головы жителей). Жесткость рамы во многом обеспечивается краями профилей CD.

Эти виды профилей считаются самыми популярными. В большинстве случаев их используют для отделочных / строительных работ. Из-за стандартного размера отходов после работы с этими элементами практически нет.Несложно догадаться, что на эти профили ложится основная нагрузка всей конструкции. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации листов гипсокартона. Толщина таких профилей может быть разной, но тонкие изделия менее надежны, что очевидно, и требуют для установки большого количества крепежа (подробнее об этих элементах мы поговорим позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров.Но на самом деле обычно используются элементы длиной 300 и 400 сантиметров сечением 6х2,7 сантиметра.

Вариант №2. Направляющие потолочные профили

Такие профили используются для создания потолков, стен и различных воздуховодов с целью усиления. Устанавливаются изделия по периметру стен / потолка, в них также вставляются стоечные профили.

Своеобразную основу для плоскости формируют направляющие потолочные элементы, которые впоследствии будут обшиты гипсокартонными листами.Длина может составлять 300 или 400 сантиметров, а сечение — 2,8 х 2,7 сантиметра. Все элементы достаточно толстые (тонкие для потолков не используются), что обеспечивает надежность. Оптимальный вариант возведения стеновых каркасов.

Примечание! При желании профили для вас могут быть изготовлены на заказ. В любом случае при изготовлении используется качественная оцинкованная сталь, повышающая стойкость элементов к воздействиям окружающей среды, перепадам температур и прочему.

Вариант № 3. Профили перегородки для гипсокартона

Продолжаем рассматривать виды профилей для гипсокартона. Итак, если говорить о перегородочных изделиях, то, по мнению специалистов, существует несколько разновидностей, и их использование, соответственно, зависит от будущей толщины конструкции ГКЛ. Так, UW-профили (по той же маркировке компании Knauf) используются в перегородках в качестве направляющих. Их длина колеблется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Существуют также стоечные изделия (или, другими словами, CW-профили), которые имеют выемки, облегчающие прокладку кабелей. Применяются в конструкциях перегородок из гипсокартона и являются несущими элементами всего каркаса.

Такие элементы предназначены для использования в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, а сечение — 5х5, 7,5х5 и 10х5 сантиметров. Кстати, наиболее популярны профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа — угловые, маячные и арочные изделия

Что касается арочных профилей для гипсокартона, то они имеют отверстия и выемки, необходимые для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, при этом показатель жесткости намного выше. Арочные профили используются для получения дуг.

Касательно, в образовании дуг нет ничего сложного, но на самом деле это не так.Хотя со всем этим легко справятся опытные профессионалы.

Но с помощью маячковых элементов совмещаются разные плоскости. Например, при оштукатуривании стен / потолка. Длина таких профилей — 300 сантиметров. Если вы планируете создать ровную плоскость, то без такого элемента просто не обойтись (например, для создания откосов).

Важная информация! Маячные профили для гипсокартона значительно облегчат нелегкую работу строителей.Их крепят в сложных местах, чтобы создать ровную поверхность. Благодаря материалу, из которого изготовлены эти профили, повышается их устойчивость к разного рода негативным внешним воздействиям.

Наконец, есть еще угловые профили. Они используются, как следует из названия, для выравнивания / усиления углов (например, для защиты концов перегородок). Каждый элемент имеет отверстия диаметром 0,5 сантиметра, необходимые для лучшего заполнения при нанесении шпаклевочной смеси.

Различные крепления и аксессуары

Помимо самих профилей, в процессе монтажа используются и другие стандартные элементы, которые также следует подготовить заранее. Познакомимся с каждым из этих элементов более подробно.

  1. Прямая (нормальная) подвеска. Он предназначен для крепления стоечного или потолочного профиля к рабочей поверхности (см. Рисунок 1).
  2. Якорная подвеска.С его помощью также крепятся потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и фиксатор, что позволяет регулировать положение подвески.
  3. Расширение. С его помощью полосы металлического профиля соединяются в самых разных комбинациях.
  4. Коннектор типа «краб». Предназначен для крестообразного соединения (можно использовать все гипсокартонного профиля типа ) и строго под прямым углом, элементов конструкции. Как правило, с помощью «краба» потолочные профили соединяются (естественно, в одной плоскости) при установке обрешетки.
  5. Двухуровневые соединители. Как вы, наверное, догадались по названию, с помощью этих креплений профили монтируются под прямым углом, но на разных уровнях.
  6. Последние элементы — это саморезы и анкерные дюбели. Предназначен для соединения элементов каркаса между собой или, как вариант, с основным полом в помещении.

На рисунке ниже показаны все элементы, описанные в том порядке, в котором они были даны.

А рабочие инструменты?

Для удобства работы с листами гипсокартона используются специальные инструменты, позволяющие создавать конструкции требуемых параметров, при этом работа выполняется легче и быстрее, а количество отходов сводится к минимуму.

Более подробно эти инструменты включают:

  • ножницы по металлу;
  • Делитель
  • ;
  • клещи соединительные;
  • резак.

Ножницами нарезаются элементы нужных размеров по металлу. Клещи, в свою очередь, предназначены для соединения сегментов. Кстати, их называют среди опытных специалистов по ремонту.

Примечание! Для сборки конструкции соединяются элементы, в которых предварительно проделаны отверстия.Это делается с помощью насечки, пробивающей монтажные отверстия. Что касается разделителя, то он используется для углового соединения профилей.

Видео — Что нужно для работы с гипсокартоном?

Как видите, в такой, казалось бы, незамысловатой процедуре — создании конструкций из гипсокартона — просчитана и продумана буквально каждая мелочь. Достаточно терпения и желания, чтобы результат превзошел все ваши ожидания! На этом теоретическая часть заканчивается и приступаем к практике.Для начала рассмотрим, как правильно резать профили из гипсокартона.

Мастер-класс. Как самому вырезать профиль из гипсокартона

Итак, давайте познакомимся с процессом резки профилей из гипсокартона. Для начала отметим, что многие для этой цели используют ножницы по металлу, так как считают использование болгарки слишком сложным или трудоемким. Однако люди, имеющие некоторый опыт работы с конструкциями из гипсокартона, так не думают.

В чем главное преимущество использования болгарки для резки металлического профиля? Прежде всего, это то, что геометрия изделия после резки остается прежней, а после ножниц по металлу профиль просто деформируется (в той или иной степени).

Более того, даже если вы попытаетесь работать ножницами по металлу с особой точностью, то торец в любом случае будет слегка поврежден. Это, конечно, не критично, ведь дефект всегда можно исправить с помощью плоскогубцев. Но для этого потребуется дополнительное время.

Примечание! Самое неприятное в процедуре обрезки — прижатая кромка. Так, если его раздавить, то высота изделия увеличится, из-за чего начальный профиль будет разгибаться при вставке торца в паз.Это опять же не критично, но от этого страдает культура производства, что не всем нравится.

Более того, так вы будете резать медленнее. Изделия придется перевернуть, чтобы сделать надрезы с двух сторон, а затем согнуть и разрезать. При использовании болгарки скорость работы заметно увеличивается, особенно если вам нужно сразу много однотипных заготовок для конкретной конструкции.

Каким должен быть инструмент?

Особое внимание следует уделить инструменту, который будет использоваться для резки профиля.Например, хорошо себя проявит болгарка (угловая шлифовальная машина), мощность которой составляет 650 Вт, а также отрезные диски по металлу, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря такому сочетанию металл пройдет быстро и без особых усилий. Что характерно, чем меньше толщина диска, тем легче вам будет разрезать изделие.

Однако у этого метода есть свои недостатки. Так, если работы будут производиться в квартире, то близлежащие объекты придется защищать от горячих опилок и искр.А в некоторых случаях просто не хватает свободного места. Наконец, сразу же появятся «поклонники» звука работающей болгарки — речь идет о соседях, чтобы лично сообщить вам об этом.

Примечание! В очередной раз стоит вспомнить о мерах безопасности. Используйте средства индивидуальной защиты — рабочие перчатки, защитные очки — и обращайтесь с инструментом с особой осторожностью. Старайтесь всегда держаться подальше от пути искр. И еще — всегда старайтесь использовать защитный чехол для болгарки.

Мастер-класс. Как сделать перестройку из гипсокартона полукруглой формы

В другой пошаговой инструкции мы рассмотрим, как сделать перегородку из гипсокартона с закругленным углом, используя профили UW75 / CW75 . Сначала нужно сделать разметку на полу, а затем перенести ее на потолок. Удобно сначала нарисовать прямой угол (то есть без закругления как такового), а потом нарисовать квадрат (его сторона — это необходимый радиус закругления).Для расчета длины профиля можно использовать формулу:

А = 3,14 х В,

  • A — окружность;
  • B — это, соответственно, его диаметр.

Далее нужно разметить профиль UW на 5 сантиметрах (этот параметр будет соответствовать ширине боковой полки изделия CW). Возьмите болгарку и вырежьте профиль, как показано на изображении ниже (то есть нужно обрезать только боковые / нижние полки).О видах профилей для гипсокартона, кстати, мы уже рассказывали в предыдущих разделах этой статьи.

Теперь необходимо установить вырезанный профиль в соответствии с ранее обозначенным радиусом, и в нашем примере изделие крепится к потолку с помощью саморезов, а к полу — с помощью дюбелей. Жалеть о материале нет повода — закрепить нужно буквально каждую деталь.

Когда все готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль.В те из их последних элементов, которые будут предназначены для ограничения дверного проема, обязательно нужно вставить балку. Такие бруски, кстати, можно приобрести для всех профилей; они хороши тем, что плотно вписываются в продукт.

После этого все элементы стойки необходимо закрепить на текс.

После резки гипсокартонные элементы необходимо положить на каркас и закрепить с помощью 2.Саморезы 5 см. Причем монтаж следует производить полосами. В первую очередь полностью закрепляется первая полоса движения, затем вторая, третья, четвертая, пятая и так далее. Рекомендуем начинать сверху или снизу, потому что если делать это с середины, профиль погнется, из-за чего первый винт будет непросто затянуть.

Для зашивки всех проемов по технологии используются Г-образные листы гипсокартона. Необходимо постараться, чтобы стыки не попадали на те стоечные профили, которые призваны ограничивать проем, так как здесь шпатлевка обязательно потрескается.

Лист можно предварительно разрезать на полу, но удобнее делать это уже «на месте». Рекомендуется взять лист, который идет в проем, прикрутить, и только потом ножовкой по дереву или лобзиком вырезать верхушку. Одна сторона прорезает сторону, ломается, затем вторая прорезает. Так работа будет точнее и быстрее.

А как профиль крепить к стенам?

Для многих это не проблема.Особенно, если речь идет о новой комнате с довольно ровными стенами. Крепление осуществляется с помощью стандартных перфорированных подвесов, алгоритм действий следующий.

Шаг первый . Для начала нужно закрепить подвесы к стенам с помощью дюбелей.

Второй шаг . Затем подвесы нужно согнуть, чтобы получилась буква «П».

Шаг четвертый . В последнем есть специальное отверстие, через которое, используя «блох», и нужно закрепить профиль.

Шаг пятый . Сначала профили крепятся в большинстве случаев по краям стен, затем выравниваются и натягиваются между собой на 3 нити. После этого выставляются и фиксируются последние элементы.

Видео — Обустройство каркаса под гипсокартон

При установке любой конструкции из гипсокартона понадобится основание — каркас, на который крепятся листы ГКЛ. Эта каркасная технология собирается из специальных изделий — профилей. О том, какой может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: какие профили производятся для ГКЛ

Профиль для гипсокартона любого вида изготавливается из стали и алюминия. Чаще встречается сталь (обычная или оцинкованная), так как алюминий хоть и имеет отличные характеристики, но стоит очень дорого.

Сталь может быть обыкновенной или с защитным слоем — оцинкованной. Обычные — из черной стали — имеют меньшую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают натяжной потолок в жилых комнатах и ​​коридорах.В помещениях с повышенной влажностью — ванных комнатах, кухнях и т. Д. — лучше использовать оцинкованную сталь или алюминий.

Виды и размеры профилей для гипсокартона

В любом месте, где продаются материалы для гипсокартона, есть профили разных видов и размеров. Чтобы выбрать и не ошибиться, нужно знать, чем они отличаются.

Для создания каркасов

Существует профиль для гипсокартона следующих типов:

  • Гид. Обозначается как PN (UD) (расшифровка — профильное ведение).Секция П-образная, с гладкими боковыми стенками. Используется как опорная база для стоек и перемычек. Устанавливается по периметру конструкции, затем в нее устанавливаются все остальные элементы системы. Размеры:
  • Стойка. Обозначен ПС (КД) — стоечный профиль. Он вставляется в направляющие, и к нему крепятся ГКЛ. Соответственно, он несет основную нагрузку и должен иметь высокую жесткость. Он имеет П-образную конструкцию с дополнительными полками и ребрами жесткости, которые придают ему большую жесткость.Размеры:
  • Потолок. Обозначены ПП и ППН. Соответственно направляющий и несущий потолочный профиль. Направляющая потолка имеет сечение в виде буквы «П», имеет меньшее поперечное сечение, чем стена. Несущий профиль потолка — имеет полочки и ребра жесткости, но отличается меньшей высотой полок. Меньшая высота, чтобы меньше «отнять» высоту помещения и чтобы гипсокартон потолка имел меньшую толщину, создает меньшую нагрузку на каркас.
  • Арочный.Имеет сложную структуру — с прорезями на боковых гранях для большей гибкости. Требуется для создания криволинейных поверхностей.

Это все виды профилей для гипсокартона, из которых строится каркас. Из направляющих ПН собирается «рама», в них вставляются стойки ПС, которые затем соединяются перемычками (обычно от ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т. Д.

От большинства этих устройств можно отказаться. Например, два профиля сращиваются отрезком направляющего профиля подходящего размера. Его вставляют внутрь, прижимают плоскогубцами полочки, прикручивают саморезами. Связь более жесткая, чем у специальных устройств.

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а башмаками — участками профилей, гнутыми в виде буквы «Г» (так называемый «сапожок» — характерной формы).

Два способа крепления стоечных профилей к стене — с помощью перфорированного подвеса и отрезка профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, поскольку перфорированные подвесы изначально предназначались для натяжных потолков и с трудом выдерживают нагрузку от стены из гипсокартона и даже укладываются в два ряда.

Длина профиля

Профиль гипсокартона для каждого вида может отличаться по длине. Стандартные длины — 2,4 и 2.8 метров. но есть до 4 м.

Стоит ли искать длинные профили? В этом нет большого смысла. Разве что сборка каркаса немного ускорится. Профиль под ГКЛ отлично срастается, прочность конструкции не страдает. Только при сборке каркаса необходимо следить за тем, чтобы стыки у соседних стоек находились не на одном уровне. Обычно стыки делают то вверху, то внизу.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона такого же типа и длины, но со значительной разницей в цене.Стоимость может отличаться вдвое, а иногда и больше. Причем самые дорогие — это обычно Knauf, самые дешевые — анонимный Китай, средний диапазон — отечественные производители.

Толщина металла

Разница станет очевидна, как только вы возьмете анкету в руки. Некоторые из них прочные, жесткие, изготовлены из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и более. Другие сделаны из такого тонкого металла, что они меняют свою геометрию, даже если профиль поднимается за одну кромку.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена выше. Оптимально для создания перегородок со стандартной высотой стен брать профили с толщиной металла 0,5 или 0,55 мм. По возможности — можно взять 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого он изготовлен

Большую толщину металла имеет смысл брать только в том случае, если высота перегородки большая — нагрузка будет значительнее и дополнительная прочность не помешает.Но в этом случае нужно смотреть, что будет дешевле — профиль для гипсокартона из более толстого металла или чаще устанавливаемые стойки и перекладины. Только учтите, что обычно устанавливают стойки с шагом 60 см — так, чтобы стык листов ГКЛ приходился на середину одного из стоечных профилей. При уменьшении шага необходимо добиться того же — стык листов гипсокартона не должен висеть на воздухе. Так что ставить их можно будет только через 40 см. Так что шов тоже должен быть на профиле.Но это слишком много стоек и вряд ли будет дешевле. В общем, посчитайте.

Выбор производителя

Выбрать производителя направляющих для гипсокартона одновременно просто и сложно. Все специалисты единодушно утверждают, что лучшими являются Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки отлично ложатся в направляющие, не болтаются и не лопаются. В целом работать с профилями из гипсокартона Кнауф легко, просто, и работа продвигается быстро.Но это как раз самые дорогие из всего ассортимента. Несмотря на это, совет такой: если у вас нет опыта работы с гипсокартоном — лучше купить Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Гипрок и Металлист. Есть и региональные малоизвестные кампании. Вот как повезло. Доверяйте своим ощущениям и отзывам. Ориентироваться на слова продавцов не всегда возможно. Отечественные производители имеют хорошие партии, а терпят неудачу. В большинстве случаев возникает такая проблема, как несоответствие размеров стоечных ИП и направляющих профилей.Стойки должны быть точно установлены внутри направляющей. Для того, чтобы заявленная ширина была, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Здесь с точностью наблюдения этой разницы возникают проблемы. Кроме того, необходимо проверить заявленную толщину металла (микрометр). В целом можно сэкономить, но зато потратите значительное количество нервов и времени.

Гипрок имеет профиль с рифленой поверхностью. На всех сторонах профилей — и на спинке, и на полках — есть выдавленные «пупырышки».Они увеличивают жесткость профиля. Это правда — конструкция более жесткая. А вот соединение стоек и направляющих более неудобно — из-за несовпадения «пупырышек» они не притягиваются так близко, как гладкие металлические стенки. Есть второй момент — конструкции из таких профилей больше скрипят. При этом такие профили стоят немного дешевле Knauf, но работать с ними сложнее. В общем, решать вам.

Как рассчитать количество профилей

Чтобы знать, какого типа и типа существуют профили для гипсокартона, их размеров недостаточно.Необходимо рассчитать количество каждого вида. Подсчитать будет легче, если вы начертите на листе бумаги план каркаса, подпишите названия профилей, проставите размеры. Это займет не так много времени, но поможет более точно определить количество.

Расчет количества направляющих на одну стену

Если стены очень неровные, их можно выровнять гипсокартоном. Стена устраивается параллельно, но ставится строго по уровню.В этом случае расчет количества профилей для гипсокартона будет следующим:


Если все стены в комнате обшиты гипсокартоном, аналогичный расчет проводится для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет здесь немного проще: рама «в клетке», поэтому ее проще рассчитать. В остальном подход такой же, как описано выше. Итак, мы считаем:


Всего для натяжного потолка в комнате размером 3 * 4 метра вам понадобится 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

При строительстве или ремонте частного дома очень часто используются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться на конструкции из различных материалов, причем одним из возможных и наиболее часто используемых вариантов является каркасная конструкция из металлических профилей.

Металлический профиль для гипсокартона может применяться при монтаже различного типа и назначения строительства. В частном домостроении профили из гипсокартона обычно используются для следующих целей:

  • формирование каркаса натяжных потолков;
  • облицовка стен;
  • строительство двухсторонних перегородок;
  • Устройство ниш для дверей купе.

На рынке строительных материалов представлен широкий ассортимент металлических профилей различных типов и размеров, представленных в таблице 1.

Таблица 1. Виды и обозначение металлического профиля для гипсокартонных конструкций

Металлический профиль для гипсокартона изготавливается из оцинкованной стали толщиной 0,4-0,7 мм путем прокатки на профилегибочной машине, которая формирует ребра жесткости и перфорирует монтажные отверстия, придавая изделию желаемую форму, а цинковое покрытие обеспечивает долговечность. срок защиты продукта от коррозии.

PN (UW) — направляющий профиль

Имеет П-образную форму и применяется в каркасах перегородок и обшивок как направляющий элемент или устройство перемычек в паре со стоечным профилем, с соблюдением соответствующих размеров (такая же ширина спинки).

Таблица 2. Размеры направляющего профиля

Для большего удобства и простоты установки некоторые производители могут сделать заднюю часть перфорированной для будущих точек крепления.

PS (CW) — стоечный профиль

Имеет форму квадратной буквы «С» и используется в качестве вертикальных стоек для перегородок из гипсокартона и облицовки стен.Устанавливается в тандеме с соответствующим размером профиля PN (такая же ширина спинки). Размеры следует подбирать исходя из ширины конструкции (влияет на ширину спинки) и ее высоты (длина профиля от пола до потолка без стыков).

Таблица 3. Размеры стоечного профиля

Сзади могут быть отверстия для инженерных коммуникаций, а на полках — тиснение полосами или точками для центровки шурупов при вкручивании и разметки при монтаже гипсовой штукатурки (в зависимости от производителя).

PP (CD) — потолочный профиль

Применяется при устройстве каркасов подвесных потолков и облицовки стен. Полки и спинка такого профиля имеют продольные насечки в виде трех полосок для центровки ввинчиваемых шурупов и увеличения жесткости. Крепление к несущим конструкциям осуществляется с помощью подвесов, для установки которых края потолочного профиля загнуты внутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4.Размеры потолочного профиля

PNP (UD) — потолочный направляющий профиль

Служит направляющей и удерживающей опорой потолочного профиля из ПП как при установке натяжных потолков из гипсокартона, так и при облицовке стен листами гипсокартона. Устанавливается в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

Для удобства некоторые производители могут производить потолочный направляющий профиль с отверстиями сзади для будущих точек крепления.

PA (CD) — арочный профиль

Применяется для выполнения конструкций с радиальными изгибами. Изготавливается на основе профиля ПП с образованием гладких участков длиной 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолка нужно полки изделий разрезать на секторы, а затем согнуть в нужном направлении с необходимым радиусом.

Таблица 6. Размеры арочного профиля

UA — профиль армированный

Используется для формирования каркаса натяжных потолков повышенной прочности.Также может использоваться в составе конструкций для крепления дверных и оконных рам, отделки стен, для проводки и коммуникаций, а также для установки перегородок с особыми требованиями и повышенной высоты. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры армированного профиля

UA — 50 × 40 × 2 2,0 50 40 1 2,6; 3,0 ; 4,0
UA — 75 × 40 × 2 75 2
UA — 100 × 40 × 2 100
UA — 125 × 40 × 2 125
UA — 150 × 40 × 2 150

Применяется для устройства потолков, перегородок, чердаков, облицовки стен.П-образный профиль используется в тех случаях, когда необходимо минимизировать монтажное расстояние при креплении листов гипсокартона.

Таблица 8. Размеры П-образного профиля

Шина эластичная

Эластичная шина применяется при установке гипсокартона в пространстве между перекрытием и конструкцией кровли, с небольшой монтажной высотой, при установке вагонки на деревянные рейки или кладку.

Таблица 9. Размеры эластичной шины

ПУ — профиль угловой

Предназначен для защиты наружных углов гипсокартонных перегородок и облицовки, штукатурного слоя от механических повреждений.Профиль имеет острый угол (85 °) и перфорацию по всей длине каждой полки. Шпаклевка проникает в проемы полочек, что обеспечивает прочное сцепление с поверхностью уголка. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

ПМ — профиль маяка

Применяется как вспомогательная направляющая при отделочных работах на выравнивающих поверхностях (оштукатуривание, шпатлевка, заливка стяжки пола). Крепится до необходимого уровня с помощью строительных растворов.

Профилирование потолка из гипсокартона

— Home Improvement Stack Exchange

Я хочу построить простой подвесной «потолок» из гипсокартона в одной из наших комнат. Идея проста, чтобы осветить всю комнату светодиодной лентой, а в середине будет «остров» со светодиодной лентой по краям (конечно, скрытые) и пятнами посередине. Однако мне довольно сложно понять, как кадрировать с профилями, которые у нас есть здесь.

У нас 2 типа:

Итак, из этих двух я пытаюсь придумать план части, которая идет вокруг стен комнаты.

Однако я не знаю, как мне это делать, если честно. Я могу посмотреть целую кучу видеороликов на YouTube, но в большинстве случаев я вижу те причудливые экзотические профили, которых у нас нет, или просто демонстрирую дизайн, пустую комнату, готовую. Пара русских видео показывает процесс, но не видно, как они вместе исправляют профили.

Итак, мой вопрос, который я должен использовать, хотя оба имеют сомнительные части.

  1. Креплю один профиль UD к стене, а другой к потолку.
  2. Я беру CD-профили, складываю их в UD на стене и прикручиваю их снизу.
  3. Я беру еще один UD и прикрепляю его к другому концу профилей CD и снова прикручиваю их снизу.
  4. Теперь я мог бы прикрутить гипсокартон ко дну, но он просто согнет профили, поэтому мне нужно еще несколько CD-профилей от потолка и прикрутить их снаружи (а не со стороны стены).
  5. Поскольку профиль UD открывается к стене, я не могу прикрутить компакт-диски к UD, кроме как закрепить их с помощью вертикального гипсокартона, который я вкручиваю в верхний UD, вертикальные компакт-диски и нижний UD.

Мне кажется, это всего лишь рецепт того, как гипсокартон упадет мне на голову во время сеанса телевидения, когда винты вырвутся из гипсокартона из-за веса горизонтальной части.
