Какие профили для гипсокартона бывают: Профиль для гипсокартона (ГКЛ): размеры и виды, применение

Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: из чего делают профили для ГКЛ

Содержание статьи

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Профиль для гипсокартона: надо знать, размеры, виды, назначение

Для создания каркасов

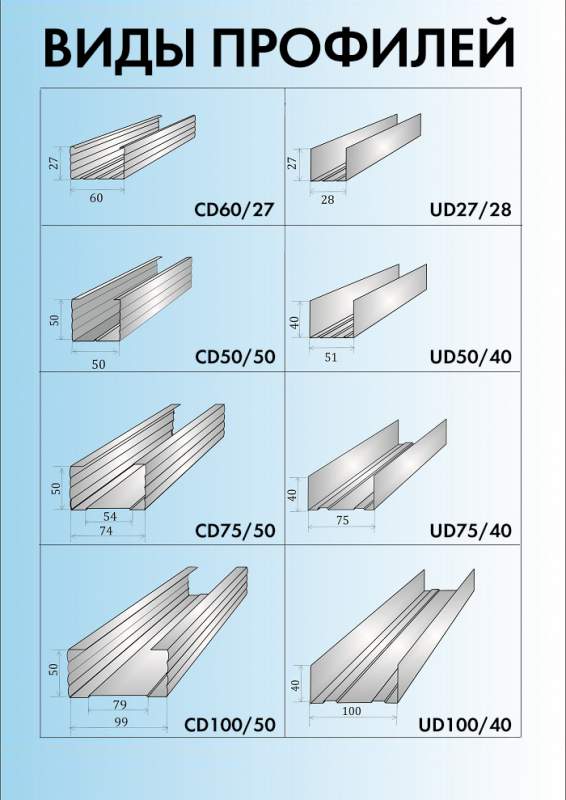

Есть профиль для гипсокартона следующих видов:

• Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
  • 28*27 мм;
  • 50*40 мм;
  • 65*40 мм;
  • 75*40 мм;
  • 100*40 мм.

    Направляющий профиль для гипоскартона отличить можно по гладким полочкам

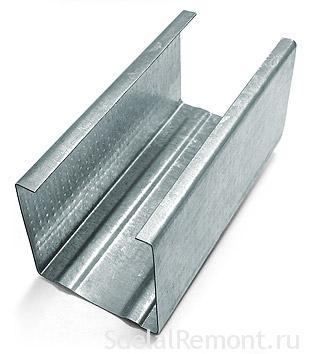

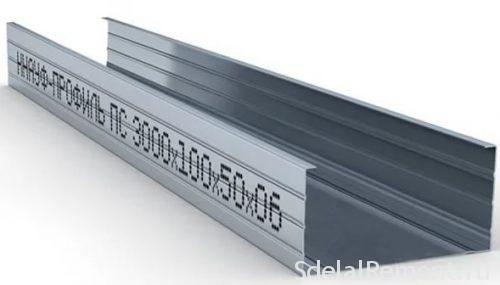

• Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
  • 50*50 мм;
  • 65*50 мм;
  • 75*50 мм;
  • 100*50 мм.

    Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

• Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
  • 60*27 мм — ПП;
  • 28*27 мм — ППН.

    Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

• Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

• Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
  • Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.
  • Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
  • На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.

    Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

• Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.

  Перфорированные подвесы и способы их использования

• Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.

  Анкерный подвес — для простой регулировки высоты подвесного потолка

• Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.

  Соединители — одноуровневый и двухуровневый

• Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.

Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

Как соединить/нарастить профиль для гипсокартона

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

Длина профилей

Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

Пример сборки каркаса для подвесного потолка из ГКЛ

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

• Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

  Примерно так выглядит каркас для перегородки

• Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см  = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
• Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

• Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м  = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

  Сначала монтируются направляющие потолочные профили

• Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
• Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см  = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

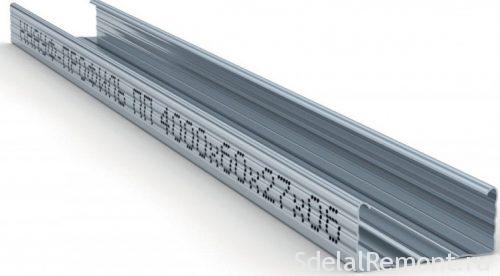

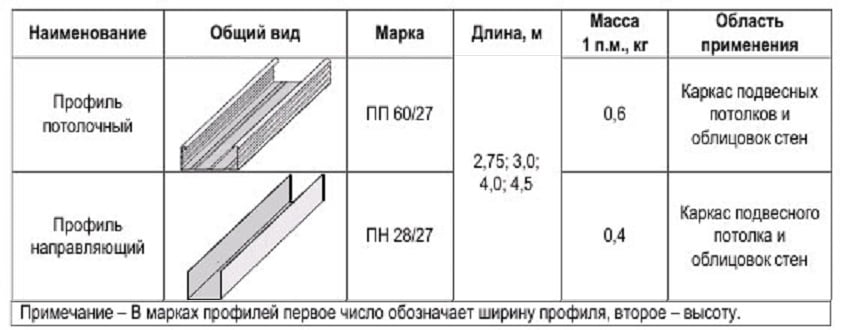

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

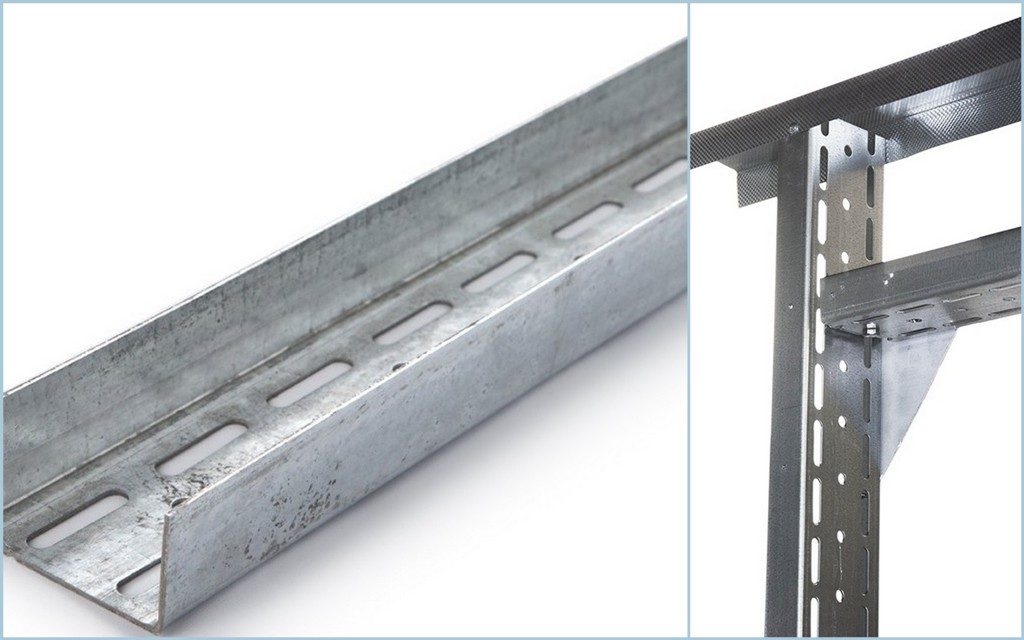

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

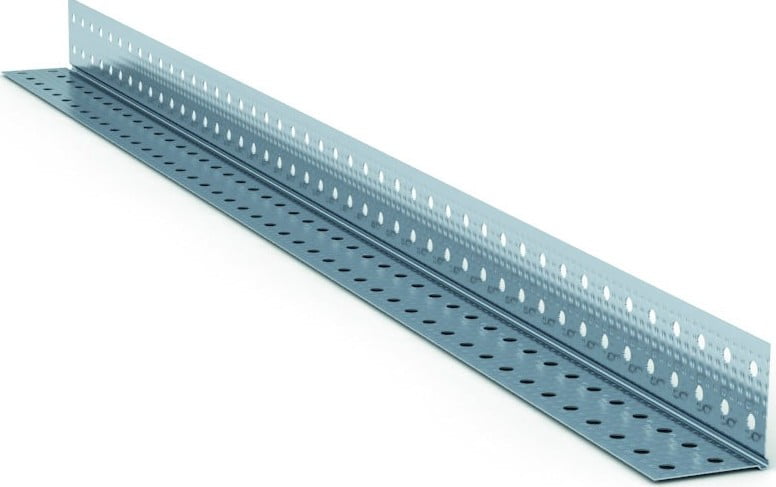

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

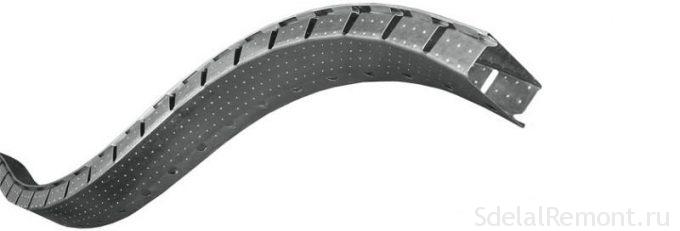

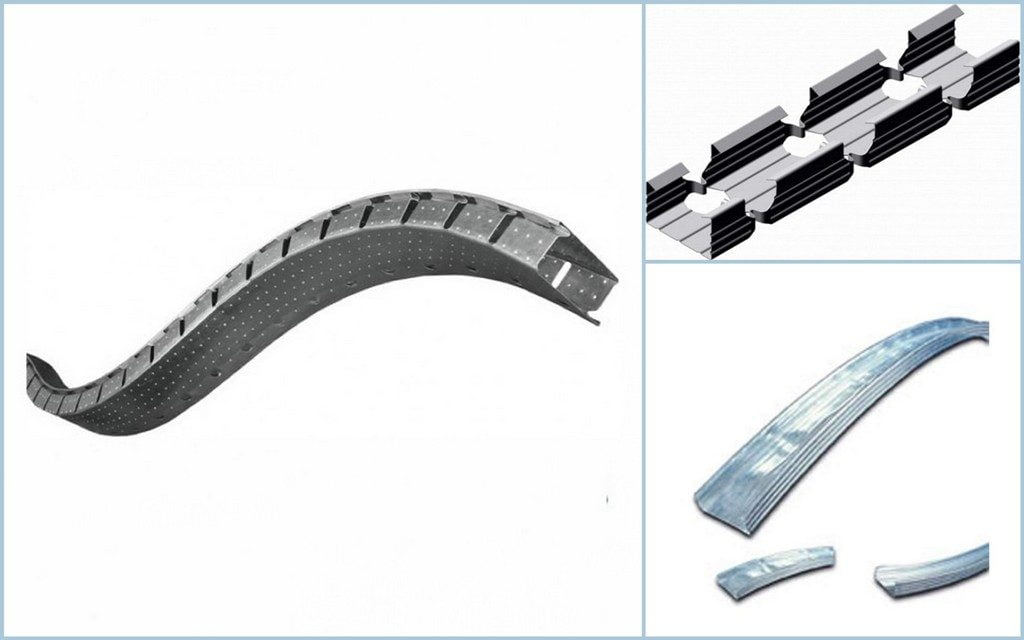

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

• Радиус от 500 до 5000 миллиметров
• Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

• Радиус от 1000 до 5000 миллиметров
• Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

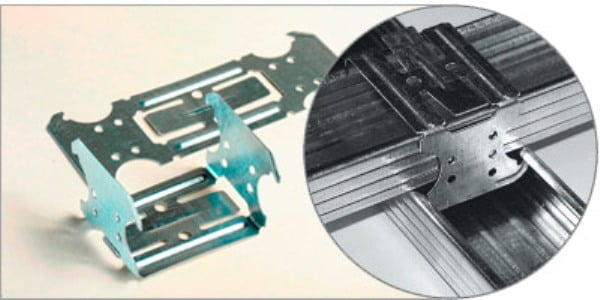

• Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.

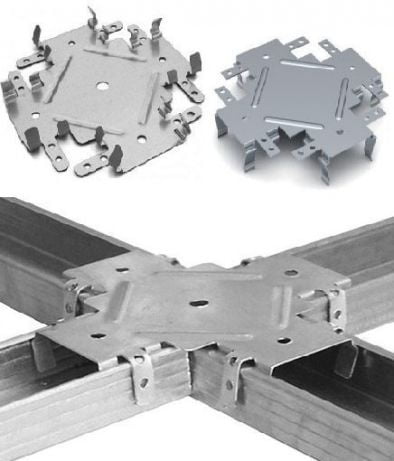

• Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.

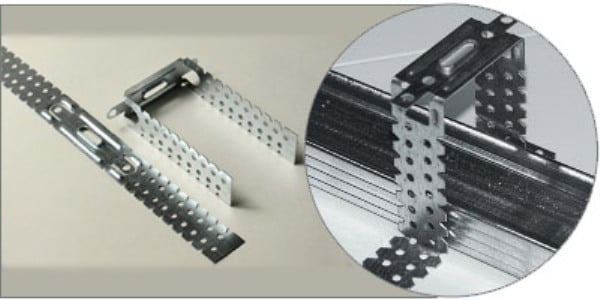

• Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.

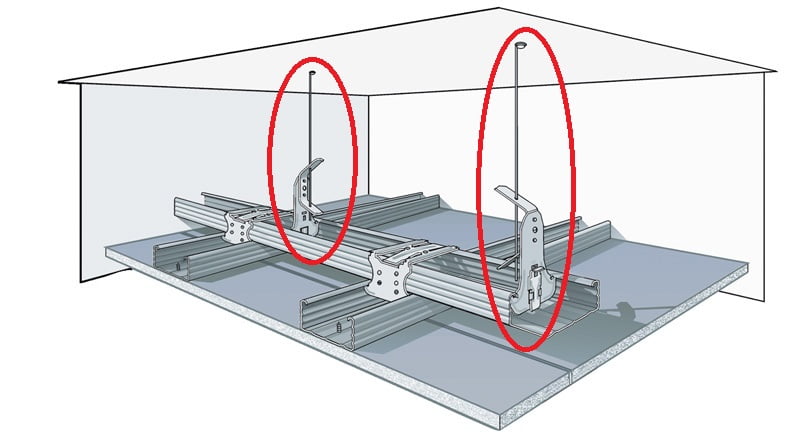

• Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.

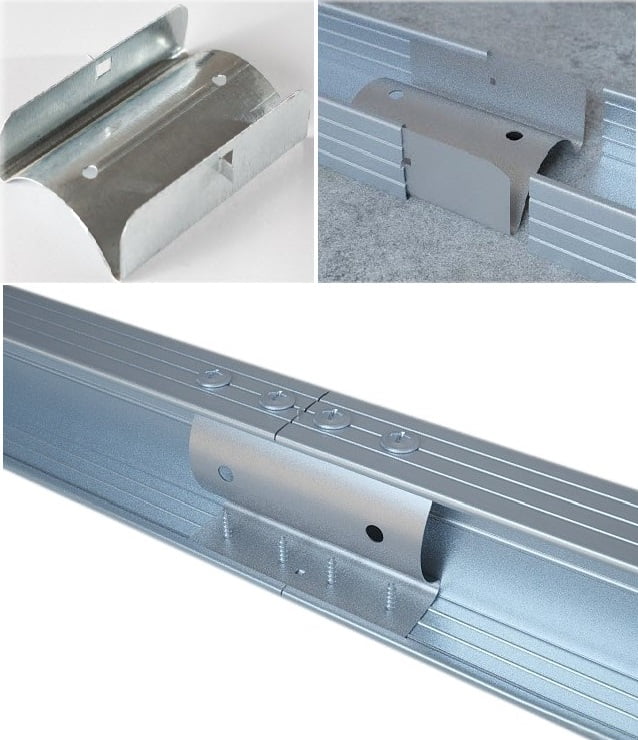

• Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.

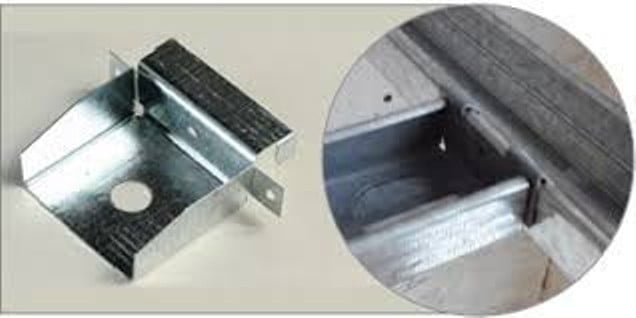

• Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.


Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

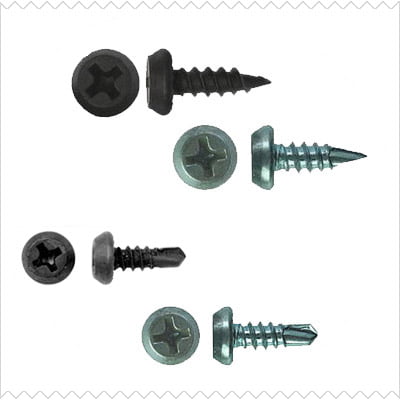

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.

• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.

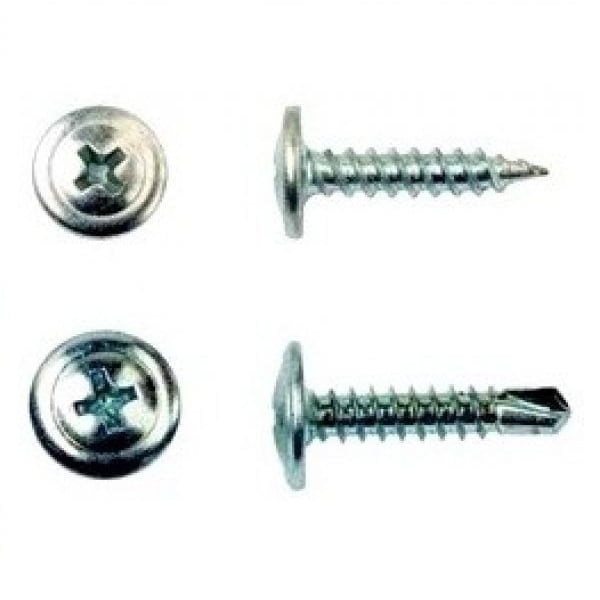

• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.

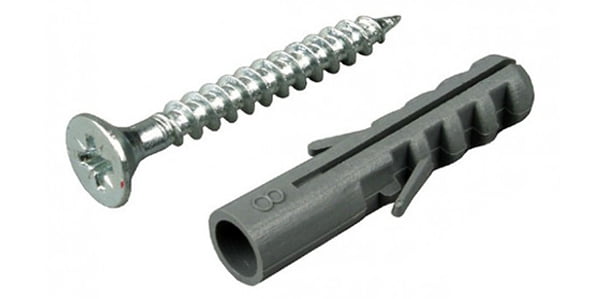

• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.

• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.

• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.


Советы, как выбрать профиль и комплектующие для гипсокартона.

1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

Профиль для гипсокартона: виды и способы монтажа

Профиль для гипсокартона служит для создания каркаса, на который крепится строительный материал. Профиль может различаться по сечению, размерам и конфигурации. В статье будут рассмотрены основные требования к профилю для гипоскартона, описаны виды профилей и область их применения, а также способы монтажа профиля.

Требования к профилю для гипсокартона

Профиль для гипсокартона представляет собой металлические элементы, из которых собирается каркас для крепления листов гипсокартона. Элементы профиля разделяются на металлические балки, подвесы и крепежные элементы. Профиль должен отвечать следующим требованиям:

• гипсокартонный профиль изготавливается из металла, который менее подвержен или полностью защищен от образования коррозии;
• толщина металлических балок больше 0,5 мм. Тонкостенные элементы не способны выдержать вес конструкции, со временем листы провисают или вовсе отходят;
• углы металлических элементов должны быть прямыми, без изгибов и сколов;
• профиль не должен гнуться и изменять форму под действием силы;
• металлический профиль должен выдерживать вес гипсокартонных листов, не должен прогибаться под весом конструкции, быть прочным и долговечным.

Виды профилей и область применения

Гипсокартонные профили классифицируют по способу применения, по форме, по особенностям конструкции и по области применения. Рассмотрим классификацию более подробно.

По способу применения гипсокартонные профиля разделяются:

1. фиксация гипсокартона на потолке;
2. фиксация гипсокартона на стене.

В делении по способу применения имеются следующие разновидности:

1. металлические профили, применяемые для обшивки плоскости;
2. металлические профили, используемые для создания конструкции перегородки в квартире.

Кроме этого, профиля различаются по форме:

1. круглые;
2. плоские;
3. по форме швеллера;
4. угловые.

Обычно профили изготавливают из оцинкованной стали, в зависимости от конструкции используют толстоволокнистый или тонковолокнистый металл.

Рассмотрим виды профилей для гипсокартона подробней, чтобы понять предназначение этих элементов.

Профиль для установки основного каркаса. Чтобы установить основной профильный каркас потребуются следующие виды профилей:

• UD профиль для создания основы конструкции. На них будут фиксироваться остальные элементы, такие как перегородки, гипсокартон. Такой профиль изготавливается из толстоволокнистой стали.
• CD профиль для обеспечения жесткости конструкции. На CD профиля крепятся листы гипсокартона, поэтому они также изготавливаются из толстоволокнистого металла.
• Профиль арочного типа. Отличается наличием перфорации на поверхности металла, что позволяет изгибать металлические элементы для создания сложных конструкций.

Профиль для перегородок. Для данного типа профилей также существует разделение:

• UW профиль для обшивки конструкции;
• CW профиль. Представляет собой стойки, обеспечивают жесткость конструкции, гипосокартон на такие профили можно фиксировать с двух сторон.

Способы монтажа профиля для гипсокартона

Способы монтажа профиля для гипсокартона различаются только способом крепления конструкции. В начале работы необходимо расчертить макет конструкции, купить нужные детали, после этого начать сборку. После этих шагов, выбирают способ крепления профиля. К способам крепления профильной конструкции относят:

• Применение специального крепежа. Это самый правильный из всех способов, так как его рекомендуют производители профилей. Сложным считается просчет конструкции и наращивание профильных опор. Соединение происходит за счет специальных боковых соединителей. Можно использовать шуруповерт с саморезами в качестве дополнительного способа крепления.
• Крепление профилей саморезами. Данный способ является самым популярным, несмотря на то, что надежность крепления ниже, чем у первого способа.

• Крепление при помощи просекателя. Крепление профиля происходит за счет инструмента, просекателя. Он делает отверстия в металле, при этом изгибает металл, тем самым создает надежное соединение двух элементов. В труднодоступных местах просекатель не может скрепить детали, там лучше воспользоваться шуруповертом. Скрепление деталей просекателем очень прочное, поэтому исправить недочеты не получится, перед применением тщательно обдумайте свои действия.

Профили для гипсокартона обеспечивают несущую конструкцию, они служат для крепления листов строительного материала. Профили разделяются на разные виды, в зависимости от нужной конструкции. Выполняя сборку профилей, важно выполнять работу поэтапно, не забывая соблюдать разметку конструкции. В статье были рассмотрены требования к гипсокартонному профилю, описаны его виды и область применения, а также способы монтажа конструкции.

07.11.2019

Подписаться на рассылку

классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.



Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Стоечный	ПС	CW
Направляющий	ПН	UW
Потолочный	ПП	CD
Потолочный направляющий	ПНП	UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.  Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
UW (ПН)-2-50*40	0.5	50	40	3
UW (ПН)-4-75*45	0.5	75	45	3
UW (ПН)-6-100*40	0.6	100	40	4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (ПС) 50*50	0.4-0.6	50	50	2.6; 3; 4
CW (ПС) 65*50		65
CW (ПС) 75*50		75
CW (ПС) 100*50		100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 – 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» – диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60×27 KNAUF  (внутр.)			27		500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение	Толщина, мм.	Ширина полочки, мм.	Материал изготовления	Длина профиля, мм.
ПУ 20-20	0.22-0.25	20	аллюминий	3
ПУ 25-25	0.4	25	оцинкованная сталь
ПУ 30-30	0.4	30
	0.5
ПУ 35-35	0.5	35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео:

Видео:

Видео:

Профиль для гипсокартона размеры, виды и технические характеристики

Для создания конструкций из ГКЛ подразумевающих «сухое» выравнивание поверхности, а также выполняющих маскировочную для коммуникаций и проводки функцию, используют каркасную систему облицовки. Основой каркаса могут быть деревянные бруски, подходящей толщины, но куда более целесообразно использовать металлические профили для крепления гипсокартона.

О чем эта статья

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

• Угловые;
• Плоские;
• В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

1. Создании уровневых потолков;
2. укреплении гипсокартонных кромок;
3. формировании «скелета» криволинейных конструкций, арок;
4. монтаже перегородок;
5. обшивке стен, потолков со значительными перепадами на поверхности;
6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Качество всех видов профилей для гипсокартона устанавливают нормы ГОСТа и ТУ.

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Советы по выбору профилей

Из сказанного ранее, понятно, что для каждой части каркаса, существует различные виды профилей для гипсокартона, обладающие при этом, еще и широкой размерной линейкой. Но какой профиль выбрать из, казалось бы, совершенно одинаковых по габаритам и назначению?

1. По покрытию. Самые популярные швеллеры — оцинкованные. Если посмотреть из чего состоит покрытие в техническом паспорте производителя или выписки к изделию, можно заметить, что некоторые из них, состоят из цинка даже менее чем на 30%, хотя по-настоящему качественный профиль содержит до 99% этого вещества.
2. Окрашенные. Окрашенные длинномеры в строительстве очень популярны, Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться, для чего она предназначена на самом деле. Возможно, нанесена она для маскировки дефектов. Некачественное покрытие обычно облазит во время монтажа.
3. По толщине. Толщина металла для стандартной конструкции может быть 0,5 мм. Однако для каркасов, требующих большую прочность основания, рекомендуется выбирать большие параметры. Для этого изначально определите, какую функцию будет выполнять каркас и сколько полезной нагрузки предполагает.
4. По перфорации. Перфорированная накатка нередко выполняется недобросовестными производителями, лишь для сложности визуального определения толщины профиля.
5. По жесткости. В качественных, прочных изделиях, ребра жесткости располагаются по всей длине.

Если швеллер при сжатии в руке сгибается — лучше брать более жесткий.

Знать, как правильно выбрать составляющие каркаса — половина успеха в создании надежной, долговечной конструкции.

Профиль для гипсокартона: размеры и виды

Создание гипсокартонной конструкции начинается с возведения прочного и долговечного каркаса. В большинстве случаев при выборе материала для него предпочтение отдается оцинкованной стали. Выясним, как правильно выбрать составные элементы металлокаркаса – профиль для гипсокартона и крепеж к нему.

Типы металлопрофиля

Количество вариантов конструкций из ГКЛ огромно, что потребовало создания широкой линейки видов металлического профиля. Их можно условно разделить на несколько типов:

• В зависимости от места использования – на потолочные и стеновые.
• По выполняемой роли – на направляющие и несущие.
• По характеру возводимой конструкции – на профили для облицовки стен и потолков или конструирования перегородок.
• В зависимости от поперечного сечения – на угловые, плоские и П-образные.

Все типы профиля показаны на представленных ниже фото.

При монтаже ГКЛ используют различные комбинации металлопрофилей в зависимости от конфигурации и назначения конструкции. Параметры и виды деталей, а также процесс их изготовления регламентируются ТУ 112000-001-12586100-2009, ТУ 1121-012-04001508-2011, ТУ 112000-002-94835001-2013. Делают их из оцинкованной стали ( ГОСТ 14918, 14918-80, 52246-04, Р 52246), листовой рулонной стали ( ГОСТ 1050-88), рулонной оцинкованной с полимерным покрытием ( ГОСТ Р 52146).

Профили для каркаса при выравнивании стены

При проведении подобных работ применяются два основных вида металлопрофиля: направляющий и стоечный.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

• Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
• Высота боковой стенки (полки) – 40 мм.
• Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Стоечный профиль для стен

Стоечный металлопрофиль, обозначаемый ПП или CD, формирует плоскость, к которой будет крепиться гипсокартон. Отличить эту разновидность от направляющих просто: его боковые стенки загибаются внутрь, образуя в сечении букву «С». Это делает его более жестким, к нему легко крепить подвесы. Элемент имеет продольные ребра жесткости, у которых есть дополнительная функция: в них удобно центрировать саморезы.

Чтобы не запутаться, приведем все названия профилей CD. Их именуют потолочными профилями, стоечными, плоскостными, стойками.

Габариты изделий:

• Длина разнообразная: от 2 500 мм до 6 000 мм. Благодаря этому легко выбрать необходимый размер, так как сращивать такие несущие элементы нежелательно.
• Высота полки стандартная и составляет 50 мм.
• Ширина – 50, 65, 75 и 100 мм.

Стоечный профиль вставляется в направляющий, поэтому должен совпадать с ним по ширине.

Профиль для потолочного каркаса

Для выравнивания потолков или создания на них многоуровневых конструкций используют те же профили UD и CD. Единственное отличие в выборе изделий – их размер. Для потолка обычно берут элементы с такими параметрами:

• Направляющие длиной 3 000 мм, шириной 28 мм и с высотой боковой полки в 27 мм.

• Потолочные несущие металлопрофили такой же длины, с той же высотой полки и шириной 60 мм. Наличие дополнительных ребер жесткости по длине позволяет создавать на потолке конструкции, выдерживающие солидные нагрузки.

Профили для формирования перегородок, ниш и арок

Активное применение в ремонте конструкций, возводимых из гипсокартона, повлекло за собой выпуск широкой линейки деталей для формирования каркаса. Покупатель может выбрать те, которые требуются ему для конкретного случая.

Направляющий перегородочный профиль

Направляющие металлопрофили UW (ПН) имеют различную ширину. Это объясняется тем, что толщина возводимой перегородки может быть разной. Поэтому в ассортименте магазинов можно найти UW-профили с шириной 50, 65, 75, 100 мм.

Длина таких изделий – от 2 до 4,5 метров. Высота боковых полок – 40 мм.

Стоечный перегородочный профиль

Стоечные профили для перегородок CW (ПС) имеют интересную особенность: монтировать гипсокартон на них можно с обеих сторон. Часто в них предусмотрены насечки для прокладки коммуникаций. По габаритам они подбираются под используемые направляющие.

Усиленный металлопрофиль

Для укрепления дверных проемов применяют усиленную разновидность профиля (UA).

Он монтируется в них в качестве стоек и имеет следующие размеры:

• Длина – 3 000, 4 000 и 6 000 мм.
• Высота боковых полок стандартная – 40 мм.
• Ширина спинки – 50, 75 и 100 мм.

Повышенную прочность обеспечивает толщина металла, достигающая 2 мм. Спинка детали снабжена перфорацией и отверстиями, облегчающими монтаж.

Угловой профиль

Угловой профиль предназначен для защиты от случайных повреждений углов гипсокартонных конструкций. Как правило, крепится на шпаклевку, поэтому имеет перфорацию, сквозь которую выдавливается лишний раствор. Выпускается полосами длиной 3 метра. Ширина сторон уголка – 25 или 31 мм.



При транспортировке этих деталей следует соблюдать осторожность, так как они легко деформируются.

Арочный профиль

Арочный профиль отличается от других видов присутствием разрезов на боковых полках, что позволяет сгибать его, придавая нужный радиус кривизны.

Арочные элементы могут быть выпуклыми или вогнутыми. Их характеристики немного отличаются:

• Выпуклые выпускаются длиной до 6 метров и могут обеспечить минимальный радиус изгиба в 1000 мм.
• Вогнутые – длиной 3 метра, минимальный радиус – 500 мм.

Зачастую мастера при формировании криволинейных поверхностей обходятся без использования этого вида, заменяя его направляющим. В его боковых полках с определенным интервалом делаются вырезы в виде лепестков, как на фото. Чем меньше радиус изгиба, тем чаще делаются вырезы.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Mr. Build рекомендует: выбирайте изделия толщиной не менее 0,5 мм. В идеале – от 0,55 мм. Жесткость профиля – наше все!

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Покупая профили, следует обратить внимание на условия их хранения. Несмотря на устойчивость к коррозии оцинкованного металла, изделия полагается складировать под навесом. На профилях не должно быть царапин и задиров. Хорошо, если детали поставляются в упакованном виде.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

Профиль от Knauf

Особенности изделий «Кнауф»:

• оцинкованная сталь толщиной 0,6 мм;
• особая геометрия для создания плотных стыков без зазоров и деформации полок элементов;
• ребра жесткости для прочности каркаса и простого ориентирования при сборке;
• отверстия диаметром 33 мм для дюбелей, монтажа коммуникаций.

Недостаток у металлопрофилей Knauf только один – высокая цена.

Gyproc-Ультра

Преимущества профиля Gyproc-Ультра:

• холодная закалка стали по технологии UltraSteel®;
• эффект гарпуна: саморез легко вкручивается, но трудно достается;
• отверстия, закрытые язычком, который в отогнутом виде препятствует прогибанию детали при вкручивании шурупов;
• рифленая поверхность с симметричными углублениями, позволяющая саморезам легко входить в металл и не соскальзывать;

• соединение элементов методом шип-паз.

Обратите внимание! На рынке есть много подделок и имитаций профиля «Гипрок-Ультра». При покупке как следует рассмотрите деталь: рифление у оригинала идет на всю толщину, углубления четкие и симметричные.

По соотношению цена/качество «Гипрок» выигрывает у «Кнауф».

Крепеж для монтажа каркаса

Собрать каркас не получится без разнообразного крепежа. В зависимости от типа конструкции могут использоваться такие элементы:

• Прямые подвесы – для монтажа несущих профилей на потолочную плиту или стену. На поверхности они закрепляются при помощи дюбелей. Несущие фиксируются в подвесах саморезами. Для регулировки в боковых крыльях этого крепежа имеется целый ряд отверстий. После фиксации выступающие части просто отгибаются под углом 90˚, чтобы не создавать помех при креплении гипсокартона.
• Анкерные подвесы – для монтажа потолочного каркаса. Они имеют тягу, регулируя длину которой, можно установить необходимое расстояние между каркасом и потолком.
• Удлинители – для соединения профилей. Такая необходимость возникает довольно часто, а использование удлинителя позволяет получить более прочное и жесткое соединение.
• Соединители – для скрепления профилей, перпендикулярных друг другу. Бывают одно- и двухуровневые. Одноуровневый соединитель из-за формы часто называют крабом.

• Мелкие саморезы по металлу – для скрепления деталей металлического каркаса между собой. Впрочем, профессионалы советуют использовать для этих целей просекатель. Он обеспечивает гладкую поверхность в месте сопряжения, в то время как головки саморезов могут препятствовать плотному прилеганию гипсокартона к каркасу.

Уважаемые читатели! Напишите, пожалуйста, в комментариях, металлопрофиль каких марок используете вы. Если применяли для сборки каркаса китайский профиль, расскажите, что из этого вышло.

Виды профилей для гипсокартона: подробный обзор существующих профилей

Современный ремонт в наши дни трудно представить без сооружения гипсокартонных конструкций, которые нашли свое идеальное применение в отделке помещений. Каждая работа с использованием гипсокартоных материалов предполагает возведение основного несущего каркаса, сооружаемого из металлических профилей, что придает всей конструкции повышенную прочность и надежность, чем при креплении гипсокартонных листов на клей.

Поэтому для сооружения разных конструкций соответственно выбирают и металлопрофили.

Краткое содержимое статьи:

Классификация гипсокартонных профилей

Металлические профили для фиксации гипсокартонных листов могут различаться между собой по функциональной нагрузке, особенностям конструкции и ореолу использования.

По предназначению различают стеновые и потолочные профили. Кроме того, их классифицируют следующим образом: одни применяются для обшивки основного каркаса, другие – для создания перегородок.

По форме они бывают: плоские, угловые, или в виде швеллера. Сырьем для производства служит тонколистовая или толстолистовая оцинкованная сталь.

Достоинства оцинкованной стали

Основным достоинством оцинковки считается длительный срок эксплуатации, даже в условиях влажной среды, так как цинковое покрытие стальной поверхности надежно защищает изделие от возможной коррозии. В результате чего её прекрасно используют в качестве покрытия для кровли.

В отличие от деревянного каркаса оцинкованный не подвержен воздействию различных насекомых, устойчиво сохраняет первоначальную форму даже по истечению долгого времени.

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

Профили для перегородок

Для сооружения перегородок рекомендуют использовать профили, схожие по классификации с предыдущими:

• направляющие, маркировка – UW: используют для обшивки стен гипсокартонными листами в различных конфигурациях и регулируемом простеночным периметром;
• стоечный, маркировка – CW: усиливает степень жесткости каркаса за счет вертикальных стоек, при этом гипсокартон монтируется с двух сторон,а также в качестве перемычек.

На фото можно рассмотреть все классификации профилей для гипсокартона.

Размерный ряд профилей

В зависимости от функционального предназначения различают профили разных форм и габаритов. Так, размеры профиля для гипсокартона могут быть:

• 0,25-0,28х300-400 см (толщина стенки от 0,5 до 0,7 мм) – для направляющих с маркировкой UD;
• 0,25-0,28х300 см или 0,28х400 см (высота полки от 0,5 до 0,6 мм) – для несущих с маркировкой CD.

Для изделий длиной 3,0 м вес профилей составляет от 1,2 до 1,8 кг, 4,0 м – от 1,6 до 2,4 кг в зависимости от толщины стального проката.

Более широкие профили используют для перегородок:

• для UW: 50, 75 и 100 мм при длине 3,0 или 4,0 м и приблизительном весе одного элемента от 2,19 до 3,88 кг;
• для CW: 48,8х3000(4000)х50, 73,8х3000(4000)х50, 98,8х3000(4000)х50 при толщине металла 0,5-0,6 мм.

Детали крепления

Крепежная фурнитура используется для надежной фиксации профилей к железобетонным поверхностям. С их помощью прочно соединяются отдельные элементы каркасных конструкций и крепятся листы гипсокартона к профилям. Детали крепления классифицируются следующим образом: тяги, кронштейны и подвесы.

Фото профилей для гипсокартона

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Какие бывают типы шурупов для гипсокартона?

Винты

для гипсокартона имеют более глубокую резьбу, чем обычные винты, поэтому они не могут легко вылететь из гипсокартона. Они сделаны из стали и требуют отвертки, чтобы просверлить их в гипсокартон. Кроме того, шурупы для гипсокартона часто используются вместе с пластиковыми анкерами, которые помогают равномерно распределить вес подвешенного объекта по поверхности.

Винты для гипсокартона классифицируются по длине и шагу.Существует два распространенных типа длины шурупов для гипсокартона: S-образный и W-образный. Саморезы S-типа предназначены для крепления гипсокартона к металлу. Их острые концы облегчают проникновение в поверхность. С другой стороны, винты W-типа длиннее и тоньше. Они предназначены для установки гипсокартона на дерево. Хотя панели гипсокартона различаются по толщине, обычно достаточно вкрутить шурупы W-типа в древесину не менее чем на 0,63 дюйма (1,6 см), а для шурупов S-типа — продеть металлический стержень на глубину 0,6 см.38 дюймов (0,9 сантиметра). Если вы прикручиваете несколько слоев, убедитесь, что длины винта достаточно, чтобы проникнуть во второй слой минимум на 0,5 дюйма (1,3 см).

Шаг винта можно разделить на крупный или мелкий. Чем грубее закручен винт, тем крепче он держится. Кроме того, поскольку в нем меньше резьбы, он быстрее устанавливается на место. С другой стороны, хотя винты с мелкой резьбой вставляются дольше, они имеют более острые края, что в первую очередь упрощает установку винта.Вы должны использовать шурупы для гипсокартона с крупной резьбой, когда прикрепляете гипсокартон к стойкам из мягкой древесины, а шурупы для гипсокартона с мелкой резьбой предназначены для использования при прикреплении гипсокартона к стойкам из легкого металла.

Кроме того, специальные шурупы для гипсокартона предназначены для определенных целей. Например, когда вы устанавливаете гипсокартон на шпильки из тяжелого металла, лучше всего использовать самосверлящие шурупы для гипсокартона, что избавляет от необходимости просверливать отверстия заранее. Дополнительно есть саморезы для гипсокартона с покрытием, защищающие от коррозии.

,

Можно ли вкрутить шуруп прямо в гипсокартон, чтобы повесить картину?

Я хочу повесить картину в своей комнате. Я хочу знать, удержит ли изображение винт непосредственно в гипсокартоне? Картина, которую я хочу повесить, весит около 3 или 4 фунтов. Если я правильно вставлю шуруп в гипсокартон, он будет держаться? Я помню, как слышал, что лучше ввинтить шурупы в деревянные стойки, а не только в гипсокартон. Это что-то, что я должен сделать, чтобы изображение было в безопасности? Я просто хочу без особых усилий повесить картину.Как лучше всего?

Винт в гипсокартон, чтобы повесить картину?

Простой ответ: НЕТ — винт непосредственно в гипсокартон не выдержит. Чтобы надежно повесить тяжелую картину, необходимо использовать какое-либо приспособление для подвешивания картин.

Резьба шурупа только в гипсокартоне без анкера НЕ будет постоянно удерживаться в гипсокартоне. Рано или поздно он просто выйдет обратно. Несмотря на то, что он может ввинчиваться в гипсокартон и «чувствовать себя» туго, когда вы повесите на него картину, он вытащится почти сразу.Особенно если картинка тяжелая.

Если все, что у вас есть, это винт, чтобы повесить картину в гипсокартон, убедитесь, что вы вставили винт в деревянную стойку. Деревянные гвоздики за гипсокартоном. Они присутствуют в структуре стены и к ней крепится гипсокартон. Расстояние между деревянными стойками в стенах составляет от 16 до 24 дюймов. Вы можете постучать по стене, чтобы найти деревянную стойку. Еще один способ найти деревянную стойку — это найти выход, так как выход прикреплен к деревянной стойке.Найдите розетку в нижней части стены, идите прямо от нее и найдите то место, где вы хотите повесить свою картину. Затем постучите по стене, и когда вы услышите разницу в звуке, похожую на сильный удар, а не на эхо, вы нашли деревянную стойку! Если вы не можете найти деревянную стойку, может потребоваться устройство для поиска стоек.

Если вы хотите правильно повесить картину, чтобы она никогда не упала со стены, вам нужно использовать шурупы с металлическими или самосверлящими пластиковыми анкерами. Если вы не используете анкер с шурупом, когда кто-то хлопнет дверью или произойдет что-то подобное, шуруп вырвется из гипсокартона и картина упадет.

Используйте самосверлящие анкеры для гипсокартона, чтобы повесить тяжелые картины на стену

Вы также можете использовать некоторые из новых брендов вешалок для фотографий 3M. Эти вешалки для картин могут удерживать тяжелые картины и непостоянны, поэтому они лучше всего подходят для подвешивания картин в квартире. Эти типы самых продаваемых вешалок для картин называются Command strips. Они удерживают картину на стене, приклеивая ее к стене очень прочным клеем.Идеально подходит для квартир, где нельзя повредить стену! Ниже приведены планки 3M Command, которые лучше всего подходят для подвешивания картин на стене без повреждений, без гвоздей и без сверления.

Планки для вывешивания картинок

Как вставить анкер для гипсокартона в стену:
Лучший тип настенного крепления для картин — это металлический или самосверлящий пластиковый анкер для гипсокартона. Не нужно вставлять анкеры для гипсокартона в деревянную стойку.
Стеновой анкер устанавливается в стену следующим образом…
1 — Просверлите небольшое отверстие в гипсокартоне с помощью дрели или небольшой отвертки. (Убедитесь, что диаметр сверла меньше диаметра стенового анкера)
2 — Вставьте стеновой анкер в отверстие так, чтобы он был заподлицо со стеной. (Вам может понадобиться молоток, чтобы забить анкер в отверстие)
3 — Вкрутите винт в анкер так, чтобы примерно 1/4 его части выступала. (сжатие винта, входящего в анкер, удерживает винт и анкер на месте)
4 — Повесьте изображение на винт. (Вам может потребоваться переместить изображение влево или вправо, чтобы выровнять его по центру, при необходимости для изображения могут потребоваться 2 анкерных винта, если это большая картина. Просто добавьте еще один анкер на стене в нескольких дюймах от другого и убедитесь, что они расположены на стене на одном уровне)

ПРИМЕЧАНИЕ: При сверлении стены для подвешивания картины убедитесь, что за стеной нет электрических или водопроводных линий. Если не уверены, просверлите где-нибудь еще, чтобы повесить изображение. Также убедитесь, что не просверлили больше, чем необходимо, поскольку иногда водопроводные или электрические линии проходят глубоко в стене.

Если вы знаете, есть ли другие способы легко повесить картины, или у вас есть вопросы о том, как повесить большую картину на стену, находитесь ли вы в доме или квартире, оставьте комментарий ниже.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — Помощник по ремонту DIY

Allen — специалист по обслуживанию дома / бытовой техники и автор / создатель этого веб-сайта. Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Связаться здесь
Еще «Сделай сам» Советы, хитрости, идеи, ремонт «Сделай сам»:

,
