Профиль для гипсокартона (ГКЛ): размеры и виды, применение

При устройстве любой конструкции из гипсокартона необходимо основание — каркас, на который и крепятся листы ГКЛ. Этот каркас по технологии собирают из специальных изделий — профилей. О том, каким может быть профиль для гипсокартона, его виды и размеры, область применения — в этой статье.

Материалы: из чего делают профили для ГКЛ

Содержание статьи

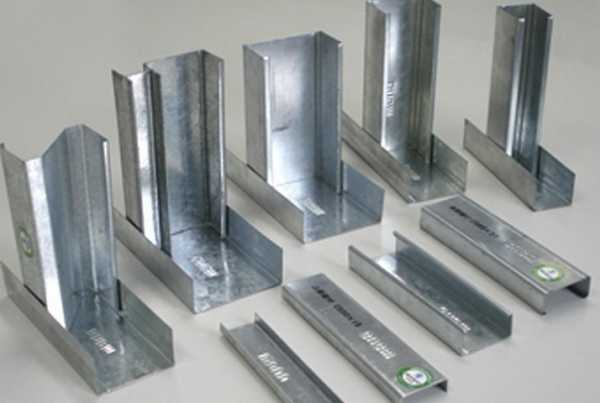

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

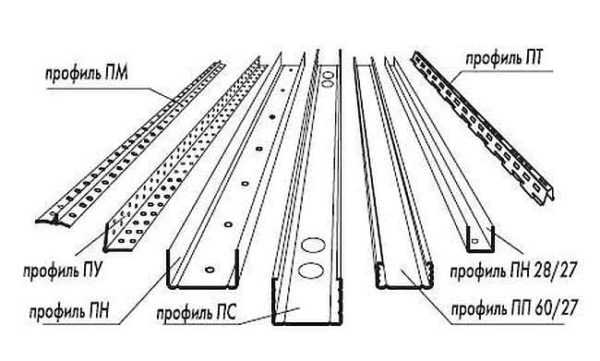

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Виды и размеры профилей для гипсокартона

В любом месте, торгующем материалами для ГКЛ, имеются профили разного вида и размера. Чтобы выбрать и не ошибиться надо знать чем они отличаются.

Профиль для гипсокартона: надо знать, размеры, виды, назначение

Для создания каркасов

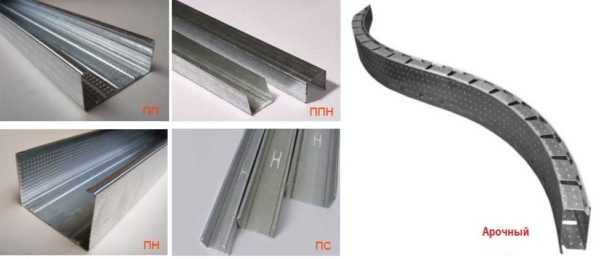

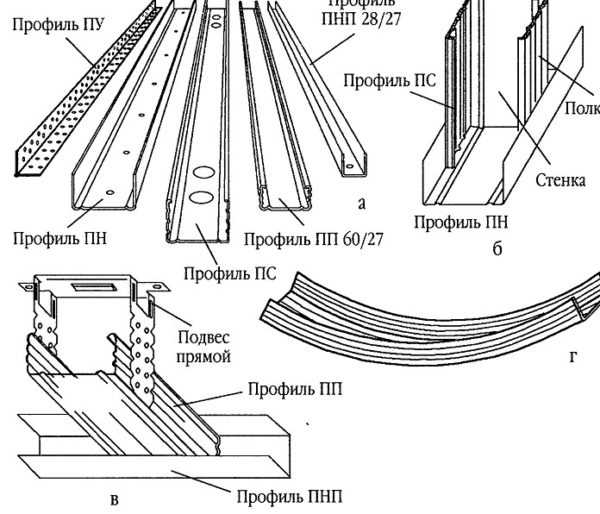

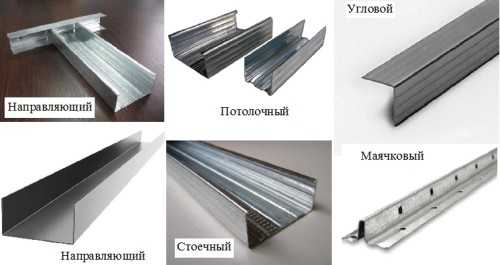

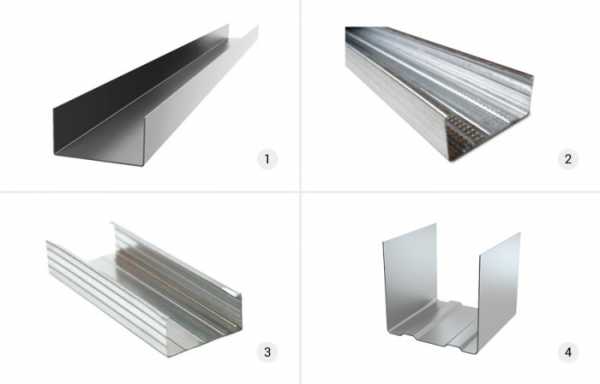

Есть профиль для гипсокартона следующих видов:

  • Направляющий. Обозначается как ПН (UD) (расшифровка — профиль направляющий). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. Размеры:
    • 28*27 мм;
    • 50*40 мм;
    • 65*40 мм;
    • 75*40 мм;
    • 100*40 мм.

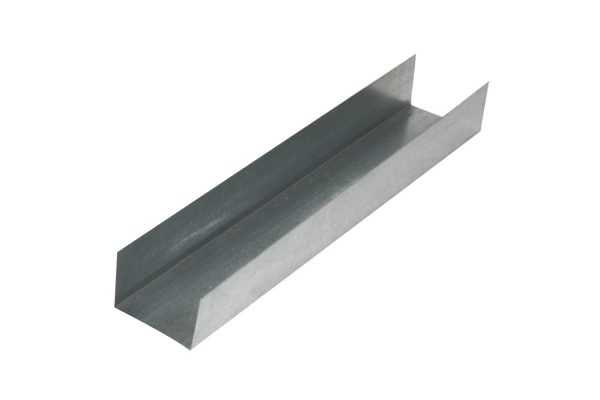

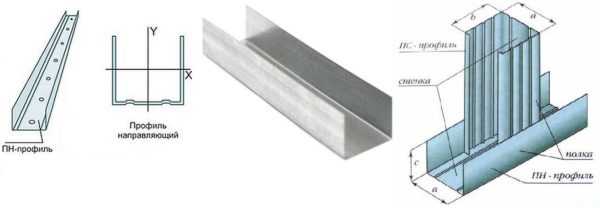

      Направляющий профиль для гипоскартона отличить можно по гладким полочкам

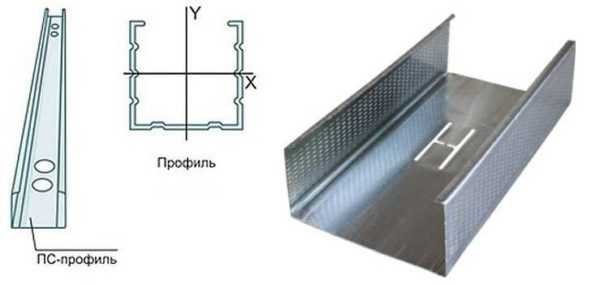

  • Стоечный. Обозначается ПС (CD) — профиль стоечный. Вставляется в направляющие, к нему и крепятся ГКЛ. Соответственно, несет основную нагрузку и должен иметь высокую жесткость. Имеет П-образное строение с дополнительными полочками и ребрами жесткости, которые и придают ему большую жесткость. Размеры:
    • 50*50 мм;
    • 65*50 мм;
    • 75*50 мм;
    • 100*50 мм.

      Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

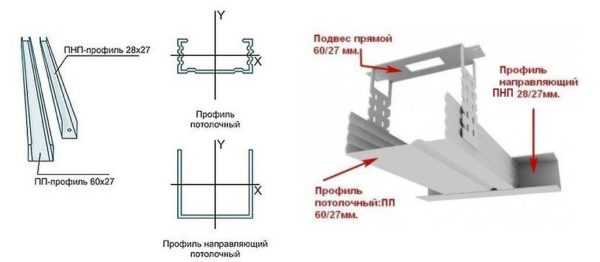

  • Потолочный. Обозначается ПП и ППН. Соответственно — направляющий и несущий потолочный профиль. Потолочный направляющий имеет сечение в виде буквы «П», имеет меньшее сечение чем стеновой. Потолочный несущий профиль — имеет полки и ребра жесткости, но отличается полочками меньшей высоты. Меньшая высота, чтобы меньше «отбирать» высоты у помещения и что потолочный гипсокартон имеет меньшую толщину, создает меньшую нагрузку на каркас.
    • 60*27 мм — ПП;
    • 28*27 мм — ППН.

      Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

  • Арочный. Имеет сложное строение — с разрезами на боковых гранях для повышенной гибкости. Необходим для создания изогнутых поверхностей.

Это все виды профилей для гпсокартона, которые используются для сооружения каркаса. Из направляющих ПН собирают «раму», в них вставляют стойки из ПС, которые затем соединяются перемычками (обычно из ПН) — для большей жесткости конструкции.

Дополнительные профили и аксессуары

Есть несколько видов дополнительных профилей, которые используются в отделочных работах, при создании подвесного каркаса для потолка, для крепления стоечных профилей к стенам и т.д.

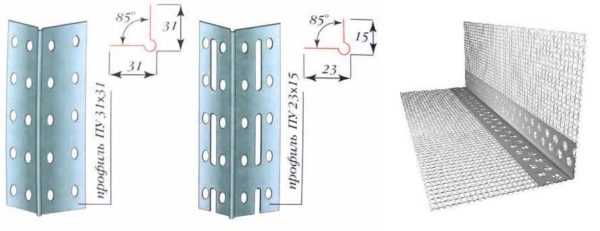

  • Угловой. В сечении — прямой угол с чуть выступающей центральной частью. Используется для оформления углов гипсокартонных конструкций. Бывает нескольких видов:
    • Обе полки перфорированы крупными отверстиями — чтобы уголок стал частью штукатурки, за счет которой они и держится.

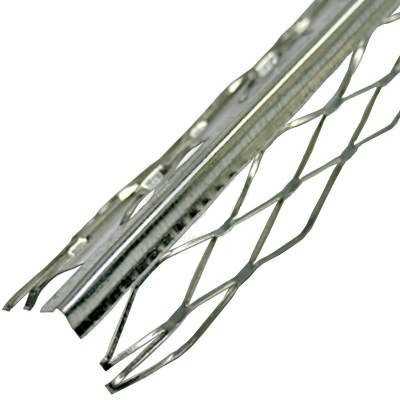

    • Угловой профиль для ГКЛ с сеткой. К краям перфорированного уголка может быть приклеена полоса сетки — для лучшей адгезии с последующей отделкой.
    • На бумажной основе — на плотную бумагу наклеены две металлизированные полосы. Используются в ненагруженных местах — оформляют оконные проемы, края ниш, полок и других подобных изделий.

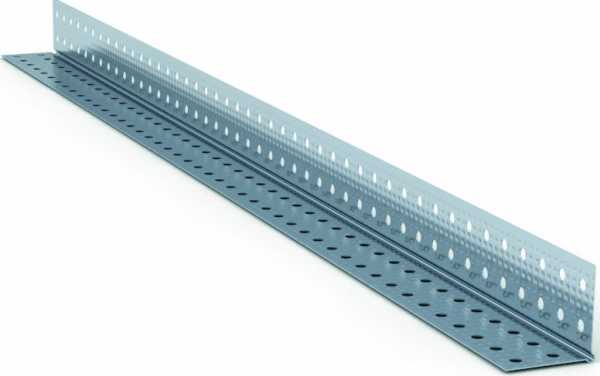

      Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

  • Перфорированные подвесы. Это крепежный элемент в виде ленты 125*60 мм. Он разделен на три части.Средняя используется для фиксации подвеса к потолку/стене, крайние — перфорированные, отгибаются под 90°, к ним крепят профили.

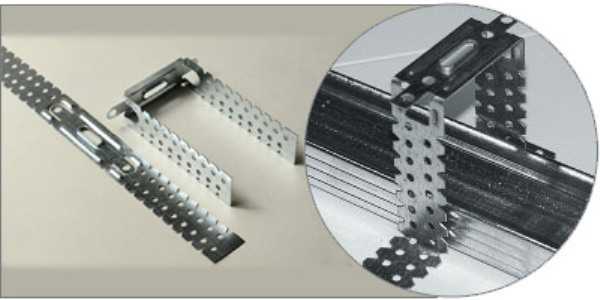

    Перфорированные подвесы и способы их использования

  • Подвесы анкерные для ПП (потолочных профилей). Бывают нескольких видов. Используются при устройстве подвесных потолков. Отличительная черта — легко регулировать высоту, что необходимо при выставлении плоскости потолка.

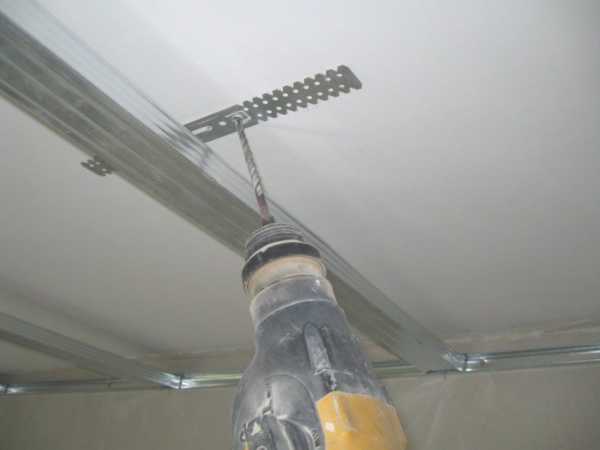

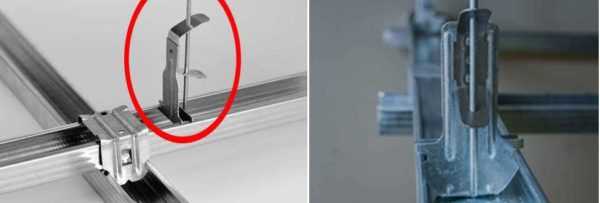

    Анкерный подвес — для простой регулировки высоты подвесного потолка

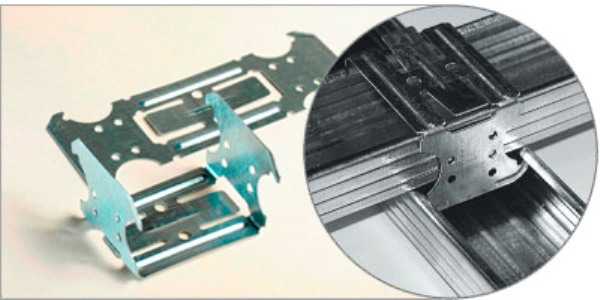

  • Соединитель одноуровневый и двухуровневый для ПП (краб). Пластина с фиксирующими элементами для скрепления перекрещивающихся профилей. Используется при устройстве каркасов для подвесных потолков.

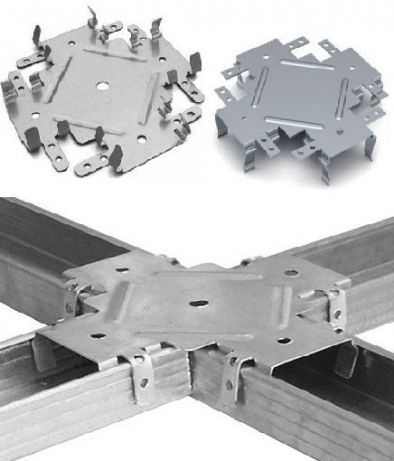

    Соединители — одноуровневый и двухуровневый

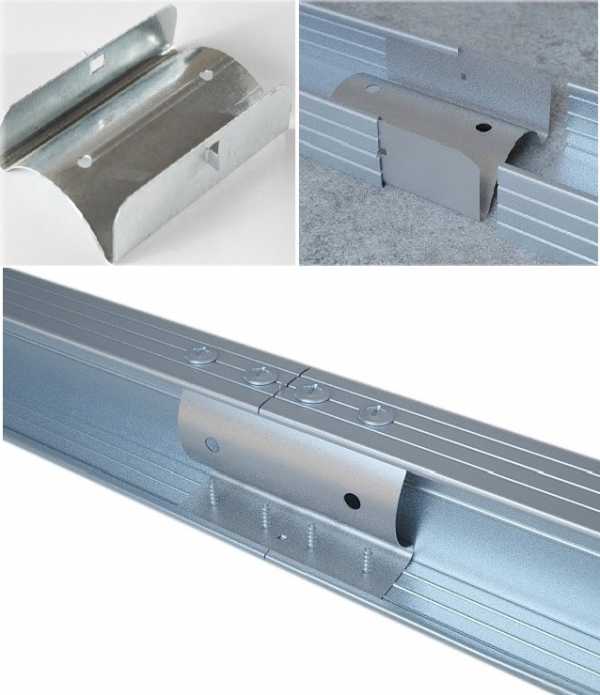

  • Удлинитель профилей. Небольших размеров скоба (110*58 мм) для сращивания двух отрезков одного типа и размера.

Без большинства этих приспособлений можно обойтись. Например, сращивают два профиля при помощи куска направляющего профиля подходящего размера. Его вставляют внутрь, обжимают пассатижами полочки, прикручивают саморезами. Соединение получается более жестким, чем со специальными устройствами.

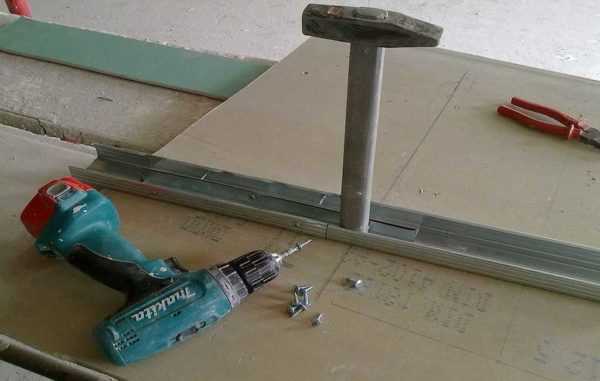

Как соединить/нарастить профиль для гипсокартона

При создании каркаса, расположенного вдоль стены, его крепят не перфорированными подвесами, а сапогами — отрезками профилей, согнутыми в виде буквы «Г» (называют «сапог» — по характерной форме).

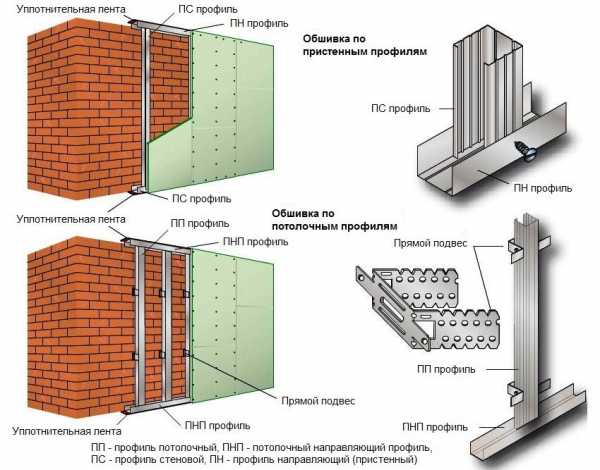

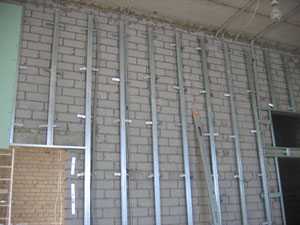

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Это не столько способ сэкономить, сколько возможность получить более жесткое крепление, так как перфорированные подвесы первоначально разрабатывались для подвесных потолков и нагрузку от стенового гипсокартона, да еще уложенного в два ряда, выдерживают с трудом.

Длина профилей

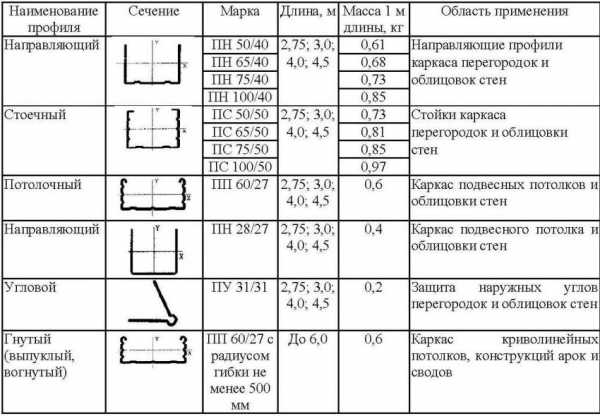

Профиль для гипсокартона каждого вида может отличаться по длине. Стандартная длина — 2,4 и 2,8 метра. но есть до 4 м.

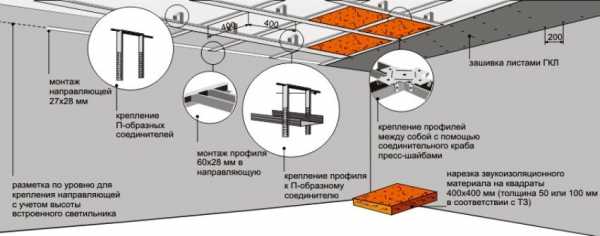

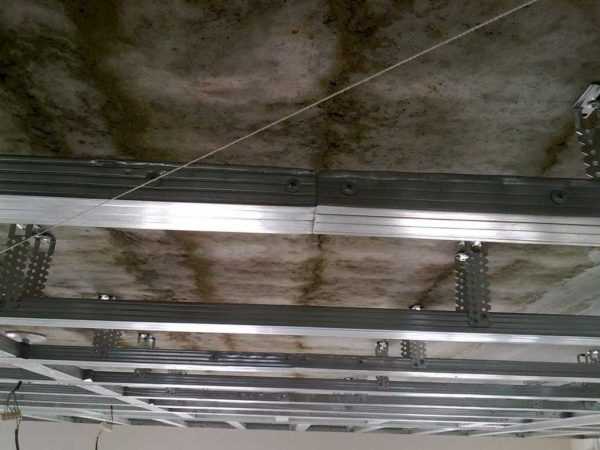

Пример сборки каркаса для подвесного потолка из ГКЛ

Стоит ли искать длинные профиля? Большого смысла в этом нет. Разве что сборка каркаса немного ускорится. Профиля под ГКЛ отлично сращиваются, прочность конструкции при этом не страдает. Только при сборке каркаса надо делать так, чтобы места соединений на соседних стойках не находились на одном уровне. Обычно стыки делают попеременно вверху, затем внизу.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

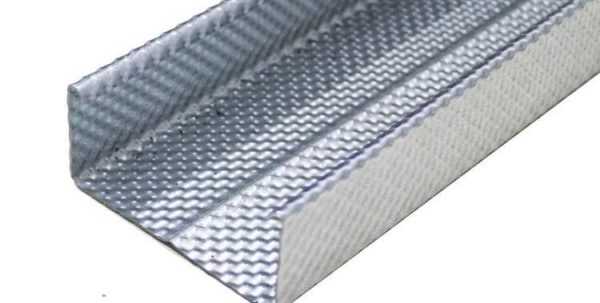

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

Как посчитать количество профилей

Знать какого типа и вида бывают профили для гипсокартона, их размеры недостаточно. Надо рассчитать количество каждого вида. Считать будет проще, если нарисуете план каркаса на листочке бумаги, подпишите наименования профилей, проставите размеры. Это займет не так много времени, но поможет точнее определиться с количеством.

Надо четко представлять как будет выглядеть каркас

Расчет количества направляющих для одной стены

Если стены очень неровные, выровнять их можно при помощи гипсокартона. Устраивается параллельная стена, но выставленная строго по уровню. В этом случае расчет количества профилей для гипсокартона будет таким:

  • Направляющие — ПН. Они монтируются по периметру. Чтобы найти метраж направляющих профилей для обшивки стены, измеряем ее длину и высоту, складываем и умножаем на 2. Если на стене есть окна/двери, направляющий профиль монтируется по периметру этих проемов. К полученной цифре добавляем удвоенную высоту проема и его ширину.

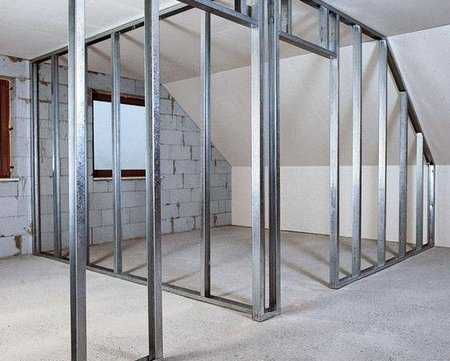

    Примерно так выглядит каркас для перегородки

  • Стоечные профиля для ГКЛ — СП. Как уже говорили, они ставятся с шагом 60 см. Причем крайний проем не может быть больше 60 см. Даже если остается 10 см, ставится дополнительная стойка. Сначала считаем количество стоек: длину комнаты делим на 60 см, добавляем еще одну — угловую. Например, длина комнаты 4,75 метра. 475 см / 60 см  = 7,91 шт — это будет 8 стоек + 1 угловая, итого — 9 шт. Далее ищем метраж — найденную цифру умножаем на высоту помещения. Получаем требуемую длину для стоек: 9 м * 3,2 м = 28,8 м.
  • Перемычки. Используют стоечные профили. Их ставят с шагом 60-80 см, но при этом стыки листов гипсокартона по вертикали тоже должны приходится на такую перегородку. Тут придется считать в зависимости от выбранного шага, а потом добавить найденную цифру к той, которую высчитали в предыдущем пункте.

Если обшивается гипсокартоном все стены в помещении, подобный расчет проводят для каждой стены, затем результаты суммируются.

Количество профилей для гипсокартона для подвесного потолка — ПП и ПНП

Расчет тут немного проще: собирается каркас «в клетку», так что его посчитать проще. В остальном подход такой же как описан выше. Итак считаем:

  • Метраж профилей ПП для подвесного потолка равен периметру потолка. Измеряем длину и ширину комнаты, складываем и умножаем на 2. Это и будет нужная цифра. Например: делать будет подвесной потолок в комнате размером 3*4 метра. Расчет метража ПП профилей: 3м + 4 м  = 7 м, 7 м * 2 = 14 м. Для этой комнаты понадобится 14 метров профиля ПП.

    Сначала монтируются направляющие потолочные профили

  • Метраж профиля ПНП. Лучше располагать несущие профили вдоль короткой стены. В этом случае делим на 60 см размер более длинной стены: 400 см / 60 см = 6,66 шт, округляем — 7 шт. Добавлять угловую стойку не надо, так как по периметру набит будет направляющий профиль и стойки заправляются в него. Несущие из профиля ПНП расположены вдоль короткой стороны ( в данном примере это 3 метра), то есть требуемая длина профиля этого вида — 7 шт * 3 м = 21 метра.
  • Далее считаем количество профиля ПП на перегородки — отрезки длиной по 60 см, которые устанавливаются между двумя соседними несущими профилями. В данном случае перегородки располагаться будут вдоль длинной стены. Потому считаем так: 300 см / 60 см  = 5 шт, а общая длина будет 5 шт * 4 м = 20 м.

Итого для подвесного потолка в комнате размером 3*4 метра нужно будет 14 м + 20 м = 34 м профиля ПП, 21 метр профиля ПНП.

stroychik.ru

Виды профиля для гипсокартона: размеры и цена

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

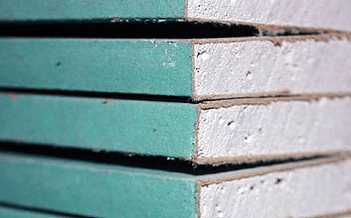

Гипсокартон – это уже не просто популярный, а необходимый и незаменимый отделочный материал. Он настолько упрощает внутренние работы, что возвращаться к старым технологиям выравнивания стен просто нет смысла. Использование гипсокартона основывается на простом и доступном монтаже, для реализации которого используется металлическая фурнитура. Эти изделия обеспечивают разные способы простого и надежного крепления, поэтому виды профиля для гипсокартона: размеры и цена отражают широкий спектр возможностей применения этого материала.

На каркас из металлических профилей крепятся листы гипсокартона

Виды профиля для гипсокартона: размеры и цена основных моделей

Ассортимент профиля многочисленный, но его можно классифицировать по трем видам:

  • Поверхностно-плоскостной. Применяется для крепления ГКЛ на стены и потолки.
  • Арочный. Облегчает создание правильно закругленных форм.
  • Стеновой профиль повышенной прочности. Используется для создания перегородочных каркасных конструкций.

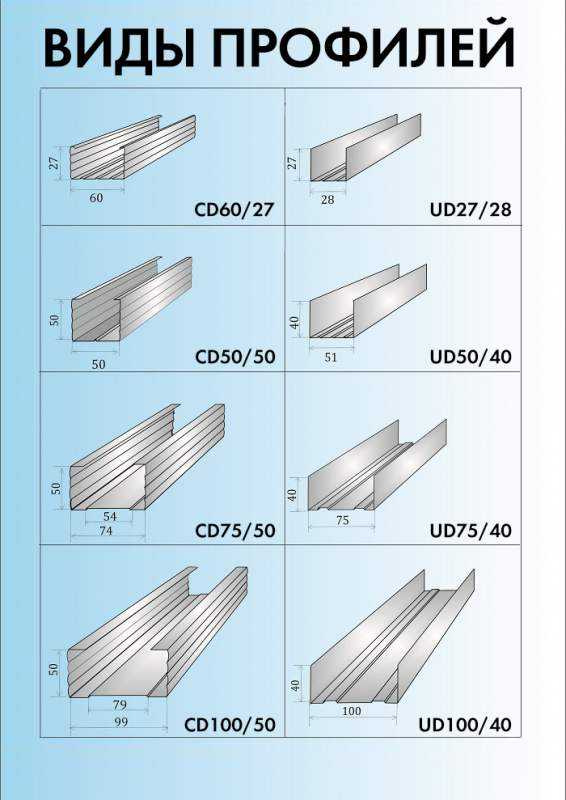

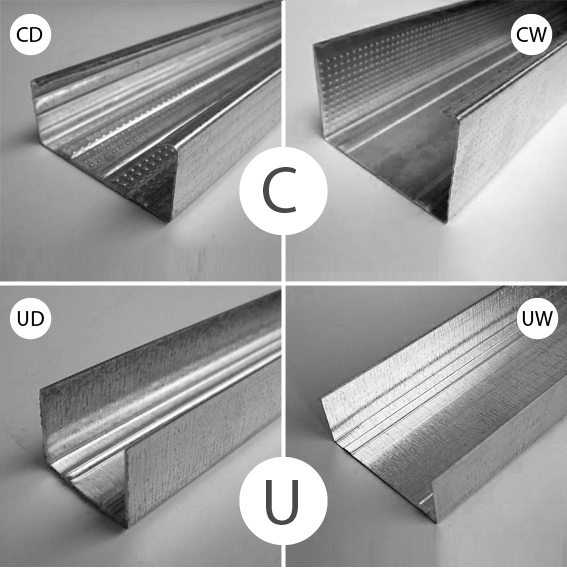

CD и CW — несущие профили, UD и UW — направляющие. Буквы C и U в маркировке означают форму профиля в разрезе

Поверхностно-плоскостной профиль

Оцинкованные стальные изделия, которые маркируются UD и CD. Профиль данного типа стандартной формы, но отличается размерами поперечного сечения, толщиной и длиной. Направляющие UD предназначены для монтажа контура потолков, в который вставляется CD-профиль. В результате получается решетка для крепления гипсокартона.

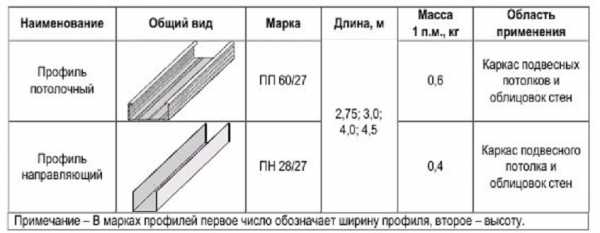

Характеристики профилей для гипсокартона

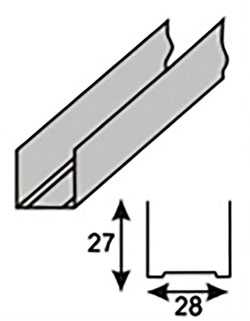

Параметры UD-профиля:

  • ширина – 28 мм;
  • высота – 27;
  • длина – 3 или 4 метра.

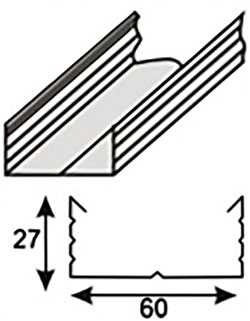

Размеры CD-профиля:

  • ширина – 60 мм;
  • высота – 27 мм;
  • длина 3 или 4 метра.

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Профиль арочного типа

Конфигурация плоскостного профиля позволяет использовать его только для ровных поверхностей. Но незначительная корректировка профиля CD позволила получить новый вид изделия для крепления гипсокартона при создании арочных конструкций. Для этого в планках сделаны надрезы и отверстия, которые позволяют конфигурировать их под любым углом.

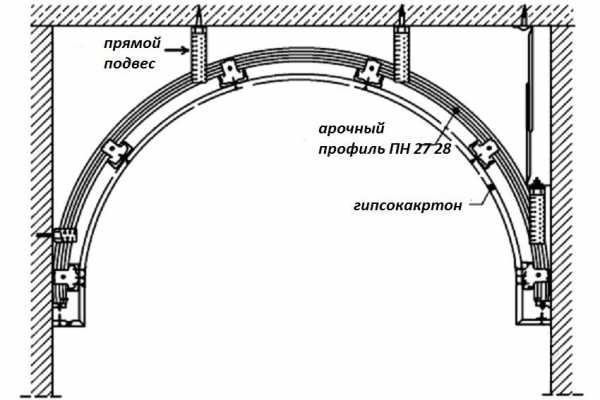

Схема обустройства арки с помощью арочного профиля

Для арочных видов профиля для гипсокартона размеры и цена аналогичны стойкам CD. Но в данном случае необходимо учитывать особенности их конфигурации.

Каркас из профиля под гипсокартон (видео)

Профили перегородочного типа

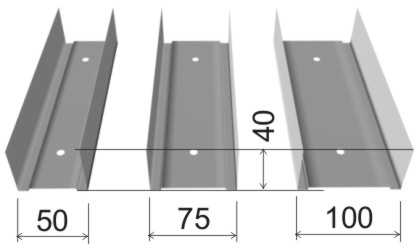

Их делят на категорию опорных (CW) и направляющих (UW). В связи с тем, что с помощью этих изделий сооружаются конструкции, не имеющие боковой поддержки стен, их структура усилена за счет ширины и высоты. По размерам профили  производятся в следующих вариантах (ширина/высота в мм):

  • UW: 50/40, 75/40, 100/40, 125/40, 150/40.
  • CW: 50/50, 75/50, 100/50, 125/50, 150/50.

Длина таких профилей может быть от 2,4 до 4 метров.

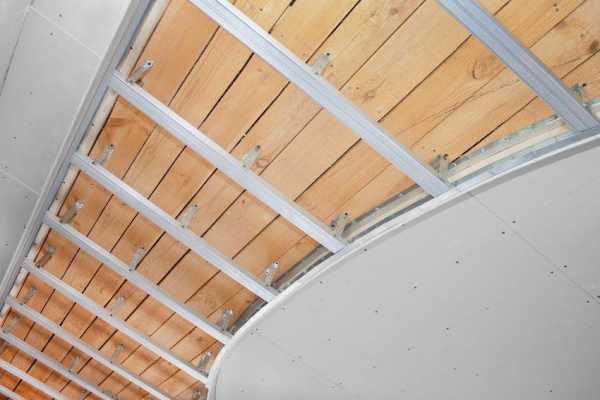

Каркас из металлических профилей на потолке

Функциональное значение опорного или несущего профиля CW для гипсокартона состоит в том, чтобы создать монтажное основание простенка для крепления на нем направляющих UW. С помощью стоечных изделий формируется основание каркаса. Они крепятся к полу и потолку. Дистанция между опорами составляет обычно 0,4 м с таким расчетом, чтобы швы гипсокартонных листов стыковались на их поверхностях.

Пример монтажа потолочного каркаса из профилей

Полезный совет! Этот вид профилей также применяется для сооружения более жестких подвесных гипсокартонных потолков.

Ориентировочные цены

На стоимость каждого вида профиля влияют их размеры и толщина. Для того чтобы иметь общее представление о ценах, можно отталкиваться от стандартных показателей.

Нарезка обычного профиля для создания дугообразной конструкции

Трехметровый профиль UW направляющий:

  • 50/40/0,4 мм – 1-1,1$;
  • 75/40/0,4 мм – 1,2-1,5$;
  • 100/40/0,4 мм – 1,5-2$.

Схема обустройства подвесного потолка с использованием металлических профилей, гипсокартона и утеплителя

Трехметровый профиль CW стоечный:

  • 50/50/0,4 мм – 1,2-1,5$;
  • 75/50/0,4 мм – 1,6-1,8$;
  • 100/50/0,4 мм – 2-2,2$.

Статья по теме:

Просекатель для металлического профиля под гипсокартон: виды и характеристики

Назначение, торговые марки, выбор инструмента. Правила эксплуатации. Просекатель для профиля своими руками.

Средняя стоимость аналогичных профильных материалов толщиной 0,6 мм будет отличаться приблизительно на 25-30%.

Монтаж профиля под гипсокартон своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Гипсокартон с доставкой по Киеву, магазин предлагает хороший выбор как гипсокартона так и профилей и других аксессуаров к нему. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

  • Длина профиля — от 2,5 до 4 метров
  • Ширина – 60 миллиметров
  • Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

  • Толщина – 0,55 миллиметров
  • Длина – 3 метра
  • Ширина – 27 миллиметров
  • Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

  • Длина – от 3 до 4 метров
  • Ширина от 5 до 10 сантиметров
  • Высота полки – 40 миллиметров
  • Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

  • 50 х 40 миллиметров
  • 65 х 40 миллиметров
  • 75 х 45 миллиметров
  • 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

  • 50 х 50 миллиметров
  • 65 х 50 миллиметров
  • 75 х 50 миллиметров
  • 100 х 50 миллиметров

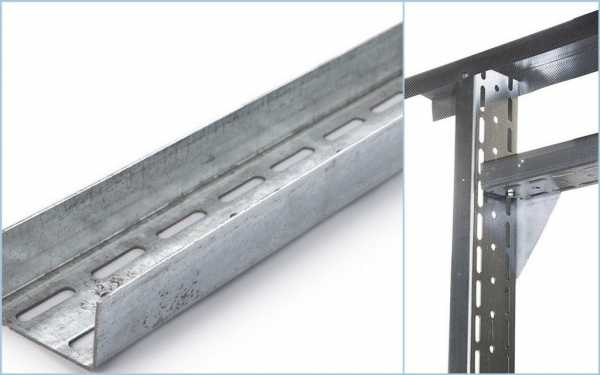

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

  • длина – от 3 до 6 метров
  • высота боковых частей – 40 миллиметров
  • ширина основания – 50 – 100 миллиметров
  • толщина заготовки – 2 миллиметра

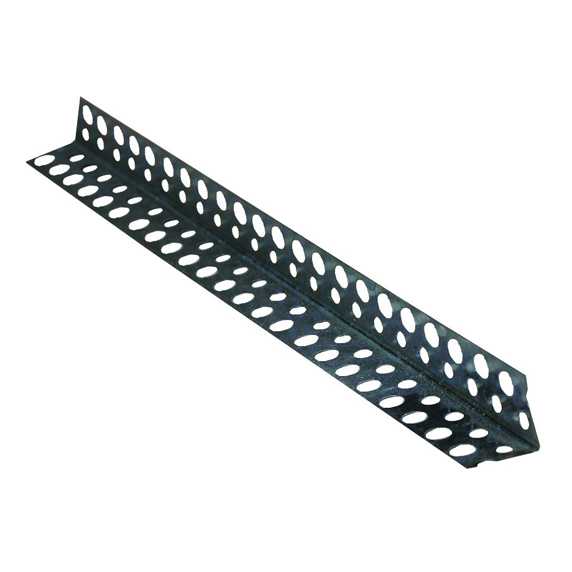

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

  • Длина – 3 метра
  • Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

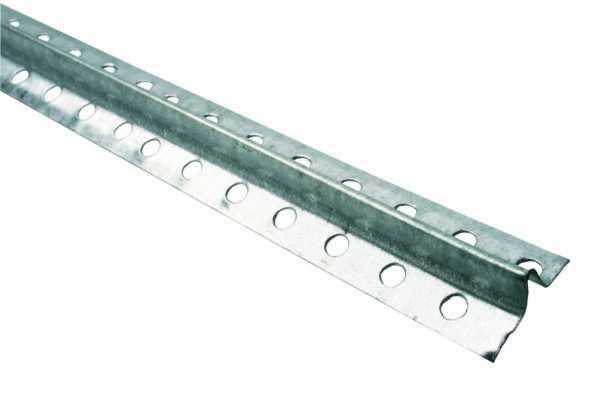

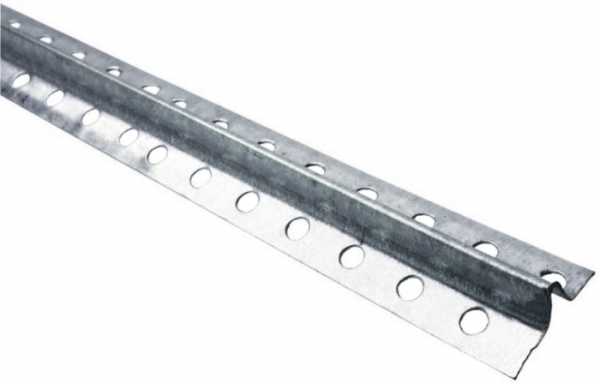

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

  • Длина – от 2,5 до 3 метров
  • Ширина – от 22 до 60 миллиметров
  • Толщина металла – от 0,33 до 55 миллиметров
  • Выступ маячка – от 6 до 10 миллиметров

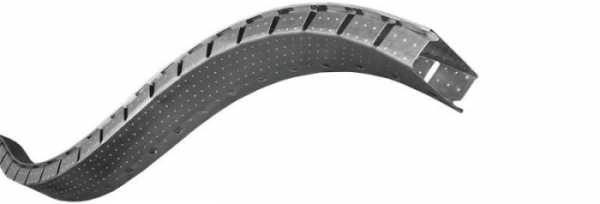

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

  • Радиус от 500 до 5000 миллиметров
  • Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

  • Радиус от 1000 до 5000 миллиметров
  • Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

  • Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.
  • Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.
  • Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.
  • Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.
  • Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.
  • Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.

Фурнитура для крепежа гипсокартона.

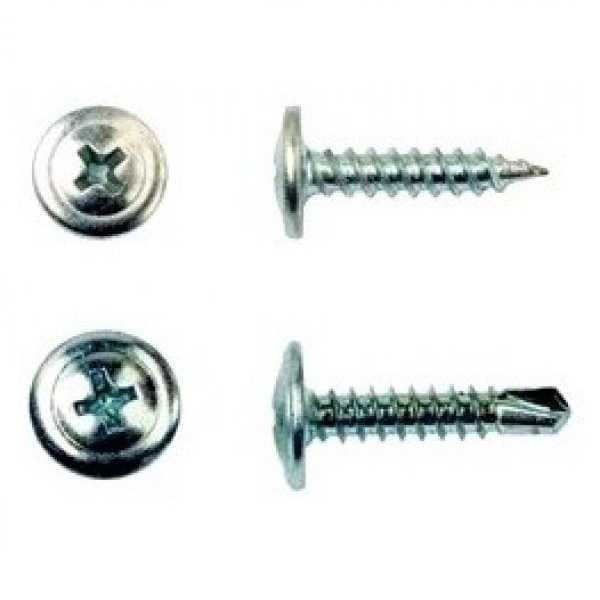

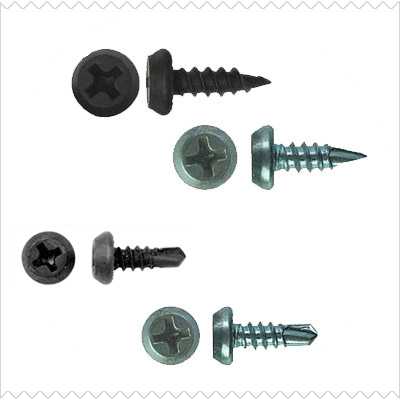

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

  • Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
  • Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
  • Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
  • Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
  • Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
  • Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Советы, как выбрать профиль и комплектующие для гипсокартона.

  1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
  2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
  3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
  4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
  5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
  6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
  7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
  8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
  9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
  10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
  11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
  12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

o-remonte.com

Профиль для гипсокартона. Размеры, виды, как выбрать

Профиль для гипсокартона. Виды и размеры

Содержание статьи

Гипсокартон – очень распространённый и удобный для строительства материал. Но для того, чтобы его использовать, необходимо знать, с помощью чего его можно фиксировать. Как правило, это различные профили и направляющие, соединённые крепежами.

О того, насколько качественным будет профиль для гипсокартона, его технических характеристик и свойств, зависит прочность и долговечность собираемой конструкции из ГКЛ. На сегодняшнее время существуют различные виды профиля для гипсокартона, у которых имеются свои размеры и области применения.

Условно их все можно разделить на вертикальные профиля (выполняющие роль несущих или стоечных) и горизонтальные (используются как направляющие и стартовые).

Профиль для гипсокартона – размеры и виды

Ну а теперь подробнее о том, какой и где профиль для гипсокартона применяется:

Потолочные профили с маркировкой ПП (Гипрок) или CD (Кнауф) – в основном используются для работы с каркасом подвесных потолков и при отделке стен. Благодаря их размерам хорошо экономится пространство комнаты и при этом почти не остаётся никаких отходов.

Такой профиль для гипсокартона имеет длину, которая начинается от двух с половиной метров и может доходить до четырёх; спинку шириной — 6 см и полку высотой – от 2,7 до 2,8 см.


Стоечные профили (ПС или CW) — применяются для возведения каркаса во время строительства стен. Хорошие, качественные профили дополнительно имеют насечку, которая существенно облегчает процесс установки коммуникаций. Их длина варьируется от трёх до четырёх метров. Высота полки – 5 см. Ширина может колебаться от 5 и доходить до 10 см.

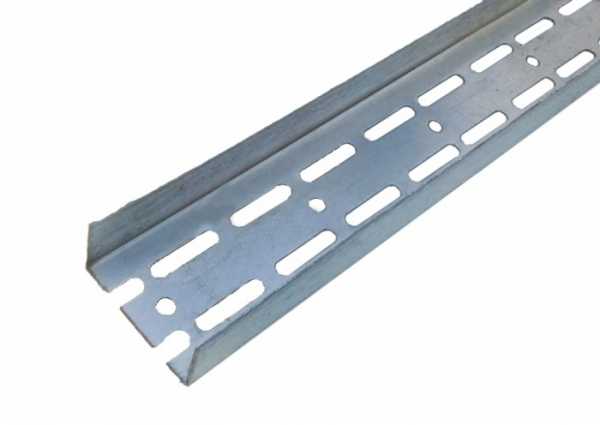

Усиленный стоечный профиль для гипсокартона (UA) — используется при монтаже дверных проемов и изготавливается из более прочной, не боящейся ржавчины стали. Их длина составляет от трёх до шести метров; толщина заготовки — 2 мм; ширина такая же, как у обычных стоечных профилей. Высота боков – 40 мм.

Направляющие потолочные профили (маркировка ПН или UD) — как правило, именно в них вставляются стоечные элементы. Учитывая, что зачастую их приходится бурить, то лучше, чтобы они были с перфорацией. Так работать с ними будет гораздо легче. Длина этих деталей колеблется от трёх до шести метров; толщина – 0,55 мм, высота – 2,8 см; ширина – 2,7 см.

Направляющие профили для перегородок (ПН или UW) – их длина колеблется от двух до четырёх метров; ширина основания – от 4,2 до 15 см; высота полочек – начинается от 3,7 см и заканчивается 4 см.

Арочные профили для гипсокартона (ПА) – могут быть вогнутыми и выпуклыми. Используются в различных конструкциях непростой формы, например при создании арок, из гибкого гипсокартона. Размеры вогнутого профиля: от 2,6 до 4 м в длину и от 0,5 м и более радиусом изгиба. Для выпуклого – длина такая же, с радиусом изгиба от 1 м и более.

Так выглядят основные виды профиля, их виды и размеры, которые могут использоваться при работе с таким материалом, как гипсокартон.

Как выбрать профиль для гипсокартона?

Выбирать профиль для гипсокартона необходимо в зависимости от размеров будущей конструкции и целевого её назначения. Для перегородок из ГКЛ, на которых будет что-либо висеть тяжелое, важно выбрать усиленный профиль.


Для тех конструкций из гипсокартона, которые будут во время эксплуатации подвергаться частому воздействию влаги, лучше отдать предпочтение качественному оцинкованному профилю. При возведении арок, потребуется гибкий профиль, у которого стенка не слишком толстая, а сам он отлично сгибается в нужные формы.

Ну и, конечно же, задаваясь вопросом как выбрать профиль для гипсокартона, не следует забывать проверять надежность и репутацию производителя, коих на сегодняшнее время появилось большое количество. Здесь важно учитывать количество лет, которое производитель профиля для гипсокартона занимает на рынке, а также любые отзывы о нём.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Какие бывают профили для гипсокартона

Виды и размеры профилей для гипсокартона

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Инструкция по выбору профиля под гипсокартонные конструкции

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный профиль ПП/CD;
  • стоечный профиль ПС/CW;
  • направляющий профиль ПН/UW.
  • угловой профиль. Используется при создании арки или фигурной перегородки.
  • маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них: CB-50

  • ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
  • ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
  • CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
  • CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
  • UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

  • прямой универсальный подвес – 120 мм. В народе получил название «пэшка» или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
  • удлинитель для профилей CD-60. Предназначение крепления видно из его названия. Удлинители и соединители

Установка осуществляется саморезами для металла;

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

  • соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
  • двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
  • подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

  • направляющие профиля. Они будут выступать в роли несущих элементов;
  • стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Статьи по теме

Виды профилей для гипсокартона: размеры и назначение

Гипсокартонные листы эффективно используются в процессе отделочных работ, но их крепление невозможно без специального каркаса из металлопрофилей. Как альтернатива – может использоваться крепление на специальный клей, но надежность конструкции обеспечивают именно профили. Причем при создании разных конструкций каркасов используются разные категории этих крепежных элементов.

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

  • Профиль для обшивки плоскости
  • Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

В качестве материала при производстве металлопрофиля для гипсокартона используется сталь, и обычно — оцинкованная. При разных функциональных назначениях профиля может использоваться тонколистовая или толстолистовая оцинковка.

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

  • Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
  • Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
  • Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

  • Профили направляющие с маркировкой UW. предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
  • Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

  • Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
  • Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Вес несущих и направляющих профилей для каркаса составляет при длине 3 м 1,2-1,8 кг, а при длине 4 м 1,6-2,4 кг, что зависит от толщины стали.

Профили для перегородок обычно более широкие. Их размеры следующие:

  • Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
  • Стоечные профили CW в зависимости от назначения имеют размеры:
    • 48,8х3000х50
    • 73,8х3000х50
    • 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

  • Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
  • Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
  • Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

А чтобы крепежные элементы держались в структуре гипсокартонной системы более надежно, для их крепления используются шурупы, саморезы и дюбеля. Их размеры выбираются исходя из того, к какому элементу или поверхности будет производиться крепление.

Материалы для крепления профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье. которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Читайте также:

Источники: http://ogipse.ru/128-vidy-i-razmery-profilej-dlya-gipsokartona/, http://gipsportal.ru/krepleniya/kak-vybrat-profil-dlya-gipsokartona.html, http://megabeaver.ru/materials/profil/vidy-profilej-dlya-gipsokartona-razmery-i-naznachenie.html

izgipsokartona.ru

Виды профилей для гипсокартона размеры и виды гипсокартона

В наше время, одним из основных строительных материалов является гипсокартон. Он занял свое почетное место среди отделочных материалов. Широко используется специалистами, которые воплощают в жизнь самые разные виды потолков из гипсокартона и не только потолков.

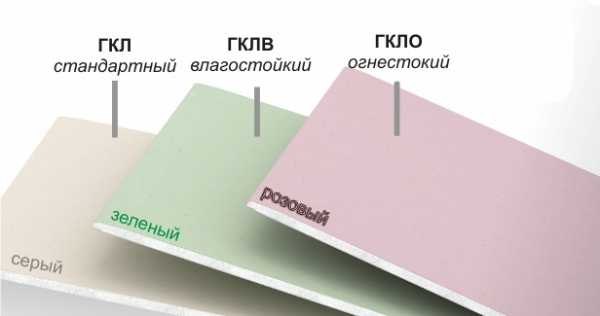

ГКЛ представляет собой гипсовую минеральную основу, которая обклеена с обеих сторон слоями бумаги. Производство сопровождается пропиткой гипса и картона модифицирующими смесями, потому меняется качество материала и функциональное направление его использования. В зависимости от этого, гипсокартонные листы можно классифицировать по видам.

ГКЛ

На цвет весь лист серый, имеет синюю маркировку, обычный, ничем не разбавленный материал. Такой вид используют в сухих помещениях, где влажность не выше 70%.

ГКЛО

Огнеупорный вид гипсокартона, во внутреннюю часть которого добавляются армирующие компоненты. Имеет повышенное сопротивление к распространению огня. Находит применение в местах, где нужно повысить пожарную безопасность. Имеет, также серый цвет, но красную маркировку.

ГКЛВ

Благодаря добавленным антигрибковым и силиконовым элементам, обладает устойчивостью к сырости и влаге. ГКЛВ полезно использовать для работ в комнатах с повышенной влажностью, таких как: ванная, кухня, санузел. Листы, ГКЛВ, зеленого цвета с синей маркировкой. Одна из немногих фирм, которая наиболее качественно делает эти виды гипсокартона кнауф.

ГКЛВО

Здесь объединены свойства ГКЛВ и ГКЛО. Повышенная огне- и влагозащита, позволяет ГКЛВО использовать в сырых помещениях, где очень высокие требования к пожарной безопасности. Этот вид производители сделали зеленого цвета, а маркировку — красной.

Размер листа

ГКЛ должен иметь прямоугольную форму и соответствовать таким размерам:

  • длина от 2,5 м до 3,0 м;
  • ширина – 1,2 м;
  • толщина – 6 мм, 9 мм и 12,5 мм.

Данные размеры – это основные размеры. Есть и другие, но они применяются намного реже. Неизменной остается только ширина в 1,2 м.

Толщина гипсокартона

Как было уже сказано, толщина гипсокартонного листа колеблется от 6 мм до 12,5 мм.

На основании разной толщины, которая обозначает какую-то конкретную область применения, можно выделить такие виды гипсокартона:

  1. Арочный – 6 мм. Легко приобретает нужную нам форму, поэтому подходит для создания округлых конструкций и арок.
  2. Потолочный – 9 мм. Имеет небольшой вес и обеспечивает безопасность при монтаже потолков и надежность в дальнейшем его существовании.
  3. Стеновой – 12,5 мм. Особенно часто используется для постройки стен и перегородок.

Вес гипсокартона

Для того, чтобы сделать правильный выбор вида монтажа для гипсокартона, метод крепления каркасной металлоконструкции, какие крепежные элементы использовать, нужно знать сколько весит сам гипсокартонный лист.

По общим стандартам квадратный метр ГКЛ имеет такой вес:

  • толщина 6 мм – 5 кг;
  • толщина 9 мм – 7,5 кг;
  • толщина 12,5 мм – 9,5 кг.

Тип кромки листа

В зависимости от того, какой вид имеет продольная кромка, бывают такие разновидности гипсокартонных листов:

  • ПК/SK – кромка, где прямой угол. Используется для внутреннего (сухого) монтажа, при обшивке стен в несколько слоев.
  • УК/AK – утоненный угол кромки. На швы таких листов клеится армирующая лента, после этого шпаклюются.
  • ЗК/RK – закругленный угол кромки. Швы шпаклюются без ленты.
  • ПЛК/HRK –полукруглый угол кромки с одной (лицевой) стороны. Шпаклюется без армирующей ленты.

ПЛУК/HRAK –полукруглый и утоненный угол кромки. При шпаклевке швов, применяется армирующая лента.

Все виды работ, в частных ремонтах, делаются с использованием ГКЛ с кромками УК/AK и ПЛУК/HRAK.

Какими бывают гипсокартонные профили: типы и размеры

Профиль для гипсокартона делают, используя специальный гибочный станок, с оцинкованого холоднокатаного листа металла. Оцинковка делает материал крепким и надежным, что дает ему возможность очень длительное время выполнять свою миссию.

Как собрать каркас из профиля для гипсокартона? Здесь нет ничего мудреного, собирать маячную металлоконструкцию (обрешетку), по своей сути, очень просто.

Установка профилей осуществляется, всего, двумя основными видами металлических профилей для гипсокартона, это:

  • стоечные;
  • направляющие.

Возникает вопрос о том, как соединить между собой профиля. Каждый из них выполняет свою функцию в каркасе и от того, как будет прикреплен металлический профиль под гипсокартон зависит качество финишного результата.

Направляющие, чаще всего, используют для крепления стоечных и если соединение профилей правильное, получаются очень красивые виды потолков, стен, а также ниш из гипсокартона. В зависимости от того, на какую область направлено применение, на производстве, используя гибочный станок, делают разные виды профиля для гипсокартона, каждый из своими размерами. Виды:

  • плоскостные;
  • стеновые;
  • арочные.

Размеры профиля, подвеса и краба для гипсокартона

Плоскостные

Плоскостной или, как его еще называют, потолочный профиль для гипсокартона имеет два вида: направляющий (UD) и несущий (стоечный CD). UD нужен для создания плоскости и имеет 28 мм в ширину и 27 мм в высоту.

Еще в продаже есть, так называемый эконом профиль UD-18 (18×18 мм), применяется, как направляющая для установки профиля для гипсокартона CD-48. CD формирует сам каркас и несет основную нагрузку, его размеры 60×27 мм. Все виды профиля продаются длиной три или четыре метра.

Стеновые

Стеновой профиль, аналогично потолочному, делится на направляющий (UW) и стоечный (CW). Основные размеры для стоечного профиля для гипсокартона (мм): 50×50, 75×50, 100×50, 125×50 и 150×50, длина профиля от 2,6 до 4 м, а для направляющего (мм) — 50×40, 75×40, 100×40, 125×40 и 150×40 и длина 4 м.

Как видно, направляющие имеют те же размеры, что и стоечные, меняется только высота бокового ребра с 50 мм на 40 мм. Профиль для перегородок из гипсокартона усиленный и имеет H-образное отверстие для кабельных коммуникаций.

Арочные

Если кто захочет, сделать арку или какую-то очень сложную по форме конструкцию, понадобится гибкий профиль для гипсокартона. С помощью этого профиля возможно сделать любые виды арок из гипсокартона. Арочный профиль для гипсокартона имеет специальные надрезы и отверстия, для лучшей гибкости.

Но если рабочий является хорошим специалистом и имеет при себе просекатель для профиля гипсокартона и руки,то для любой замысловатой модели объекта, каркас возможно сделать своими руками, не используя для этого станок, с помощью установки профилей обычной маркировки CD.

Какой профиль выбрать для гипсокартона?

homeframe.ru

Профили для гипсокартона: виды, применение, размеры

Чтобы создать надежную, жесткую конструкцию, используют профили под гипсокартон, которые обеспечат качественное крепление листа к каркасу. Профили составляют основу конструкции. Профессионалы разделяют их на два основных класса – потолочные и перегородочные.

Содержание статьи

Виды профилей

Специалисты разделяют профили на два основных вида:

  • направляющие;
  • стоечные.
Конструкция из профилей

Каждый вид предназначен выполнять определенную функцию. Профили маркируются по классификации Кнауф, и выпускаются стандартных размеров:

  • потолочные направляющие – UD;
  • направляющие для перегородок – UW;
  • стоечные потолочные – CD;
  • стоечные перегородочные – CW.

При правильном соединении деталей разного вида получают разнообразные устройства из гипсокартона, в том числе подвесные потолки, коробы, перегородки, стены.

Выпускают элементы разных размеров, сечения и длины.

Стоечные потолочные профили

Подвесные потолки из ГКЛ не подвержены механическому воздействию. Однако профили должны быть небольшого веса и прочно удерживать каркас с гипсокартоном, чтобы он не рухнул на головы домочадцев. Ребра потолочных профилей придают жесткость каркасу конструкции.

Потолочные профили – самые востребованные. Их чаще всего используют в строительстве и отделочных работах. Благодаря стандартным размерам после работы со стоечными профилями практически нет отходов. По маркировке Кнауф их следует обозначать CD.

Профили CD выдерживают основную нагрузку конструкций. Они отвечают за жесткость каркаса, надежность, качество крепления листов гипсокартона. Производители выпускают их различной толщины. Тонкие детали менее надежны и требуют для установки большого количества крепежных деталей.

Длина стоечного CD составляет 2,7-4,5 м. На практике обычно применяют трехметровые или четырехметровые детали сечением 60х27 мм.

Направляющие потолочные профили

Потолочные профили используют для устройства потолка, применяют в конструкциях стен, разнообразных коробов, чтобы их укрепить. Направляющие профили (UD по Кнауф) располагают по периметру потолка или стены. В них вставляют стоечные элементы.

Профиль направляющий потолочный выполняет важные функции

Направляющие потолочные профили образуют основу для создания плоскости, которую будут обшивать листами гипсокартона. Длина достигает трех или четырех метров, а сечение составляет 28х27 мм. Надежность детали обеспечивает толщина, тонкие элементы не применяют в потолочных конструкциях. Они подойдут для создания стеновых каркасов.

При желании металлические изделия под ГКЛ делают по индивидуальному заказу. Все виды выполняют из стального материала с оцинковкой, чтобы они обеспечивали прочность, и выдерживали влияние температурных перепадов с агрессивной средой.

Профили для перегородок

Специалисты различают несколько видов профилей для перегородок. Их применение зависит от толщины будущей гипсокартонной перегородки.

Перегородочные изделия с маркировкой по Кнауф UW, используют для создания перегородок в качестве направляющих. Длина детали составляет от двух до четырех метров, ширина – в диапазоне от четырех до пятнадцати сантиметров.

Стоечные перегородочные элементы с маркировкой по КНАУФ CW выполнены с насечкой, которая облегчает прокладку кабелей. Их применяют для выполнения перегородочных конструкций из гипсокартона, они выполняют функцию несущих элементов каркаса.

Детали ориентированы для использования в вертикальных конструкциях. Производители выпускают CW длиной 2,75-6 м и сечением 50(75,100)х50 мм. Самые распространенные виды CW-профилей – длиной в три или четыре метра.

Арочные, маячковые и угловые профили

Арочные изделия выполнены с надрезами и отверстиями, которые придают им гибкость. Их размеры такие же, как и у других видов деталей, жесткость которых намного больше. Кнауф-профиль арочный сгибают для получения дуги.

Детали применяют для создания конструкций арок

Несмотря на внешнюю простоту, создать дугу для арки довольно сложно. Однако настоящие профессионалы легко решают эту проблему.

Маячковый профиль используют для выравнивания плоскостей. К примеру, для выполнения штукатурных работ. Длина составляет три метра. Элемент незаменим для создания гладких плоскостей. К примеру, отделки откосов.

Кнауф-профиль маячковый из металла облегчил тяжелый и кропотливый труд. Его устанавливают на сложное место и создают ровную поверхность. Материал, из которого сделана деталь, повышает ее сопротивляемость негативным проявлениям внешних факторов, щелочным и другим химическим воздействиям.

Углозащитные металлические Кнауф-профили применяют для укрепления и выравнивания углов. Они защищают от повреждений торцы перегородки. В плоскостях детали созданы отверстия размером в пять миллиметров. Это способствует качественному заполнению раствора во время шпаклевки.

Дополнительные крепления

Чтобы собрать конструкцию, применяют крепежи, при помощи которых детали монтируют к поверхностям потолка или стены. К ним относят следующие:

  • соединители «краб»;
  • подвесы;
  • кронштейны;
  • удлинители;
  • саморезы.

«Крабы» мастера используют при создании всех видов конструкций, в том числе подвесных потолков, перегородок или стен. Крепежи применяют для соединения при перекрещении деталей под прямым углом.

Анкеры выполняют важнейшую функцию при креплении профилей к потолку. Соединители скрепляют отрезки профилей между собой. Применение удлинителей идентично соединителям.

Чтобы ГКЛ был надежно закреплен, применяют специальные крепежи

Чтобы прикрепить гипсокартонный лист, используют саморезы, дюбели, специальные шурупы. Их размеры подбирают в зависимости от габаритов профиля, конструкции и вида поверхности, к которой крепят каркас.

Дополнительные крепежные элементы помогают мастерам легко, быстро и качественно собрать любую конструкцию из гипсокартона.

Рабочие инструменты

Чтобы было удобно работать с гипсокартоном, используют специальные инструменты, которые помогут создать конструкцию нужных размеров, снизить количество отходов, выполнить работу быстро и легко. Для этого понадобятся:

  • ножницы для резки металла;
  • клещи для соединения;
  • просекатель;
  • рассекатель.

Ножницами по металлу отрезают детали нужных размеров. Специальными клещами отрезки соединяют. Опытные мастера называют инструмент скреппрофилем.

Чтобы собрать каркас, проделывают отверстия в деталях и соединяют. Эту работу выполняют просекателем, который пробивает отверстия для крепежей. Рассекатель применяют для соединения профилей в углах.

Видео по созданию гипсокартонной конструкции

Качественный материал для профилей

При создании прочных и жестких конструкций из гипсокартона следует использовать высококачественные детали. Прочное основание создадут детали толщиной в 0,6 мм, выполненные из стальных листов. Однако производители выпускают профили меньшей толщины, которые не всегда соответствуют требованиям.

Качественные детали обеспечивают надежность устройств

Оцинкованные элементы должны выдерживать влияние агрессивной среды, а чтобы усилить защитные свойства применяют полимерные покрытия. Такие изделия применяют даже в экстремальных условиях.

Пластиковые профили выполняют декоративную функцию. Их применяют в местах прилегания ГКЛ к таким материалам, как дерево, стекло, металл. Пластиковые изделия легко устанавливаются и придают конструкции эстетичный вид.

Из статьи мы узнали информацию о таком строительном материале, как профиль для гипсокартона: размеры и виды, способы крепления, список инструментов, необходимых для этого. Профиль для ГКЛ очень практичен, легок и удобен в использовании. Его виды, такие как профиль UD, CD, UW и, CW незаменимы для монтажа стен и потолков, а угловой профиль, арочный и маячковый — для специфических задач, поэтому полезные данные о них никогда не будут лишними.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru
