Направляющие и стойки для гипсокартона – видео-инструкция по монтажу своими руками, особенности стоек,металлических изделий, размеры, длина, фото

Содержание

видео-инструкция по монтажу своими руками, особенности стоек,металлических изделий, размеры, длина, фото

Наиболее популярным материалом для создания межкомнатных перегородок и подвесных потолков является гипсокартон. Однако если вы захотите произвести монтаж гипсокартонных листов своими руками, то узнаете, что основой такой конструкции является каркас, без которого здесь никак не обойтись.

Естественно, существует и бескаркасный метод крепления гипсокартона, но он применяется лишь для выравнивания стен, а никак не для обустройства новых перегородок. Поэтому, при проведении подобных работ вам придется использовать различные направляющие и стойки для гипсокартона, речь о которых пойдет в данной статье.

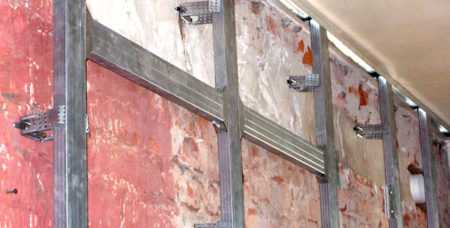

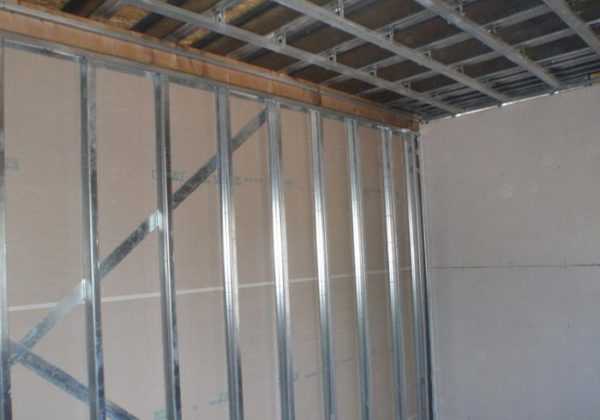

Каркас для гипсокартона.

Варианты монтажа гипсокартонных конструкций

Существует несколько основных вариантов, которые применяются при отделке или создании межкомнатных перегородок.

  1. Самый простой вариант предусматривает наклеивание ГКЛ или гипсовых комбинированных панелей на базовую стену
    . Как уже было сказано выше, такой метод существует лишь для выравнивания поверхностей перегородок в типовых домах, где часто наличествуют огрехи.
  2. Второй вариант — более результативный и предусматривает облицовку кирпичных или бетонных стен при помощи металлического профиля. Это обеспечивает дополнительную звукоизоляцию и утепление стен, а также скрыть все коммуникации. Естественно, наличие обрешетки позволяет добиться идеальной ровности поверхности, а потому именно этот метод используется в наши дни чаще всего.
  3. Третий вариант является самым радикальным и предусматривает снос стены и обустройство перегородки полностью из гипсокартона. Здесь также используется металлический (или деревянный) каркас и в чисто техническом аспекте этот метод ничем не отличается от предыдущего.

Говоря же об установке потолочных конструкций, следует заметить, что существуют как обычные «плоские» или одноярусные потолки, так и многоярусные конструкции, которые часто являются воплощением смелых дизайнерских идей, а потому уникальны по своей сути.

При «плоском» варианте, гипс может крепиться на потолок без каркаса, однако, чаще всего в данном случае практикуется именно каркасный вариант. В многоярусных потолках каркас и вовсе выступает основой, а потому, монтаж его без профилей является попросту немыслимым.

Статьи по теме:
Профиль для гипсокартона – размеры и виды

О профилях для гипсокартона

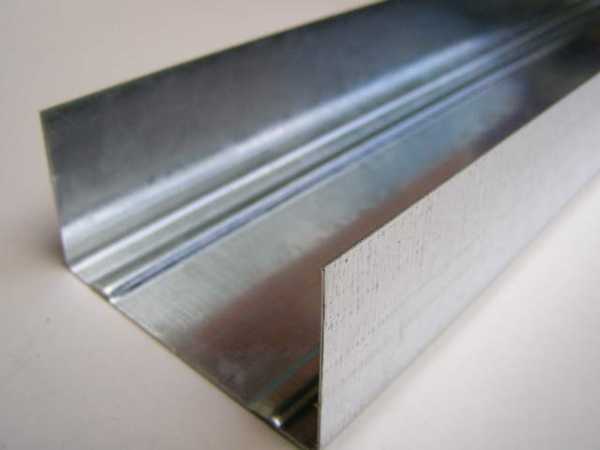

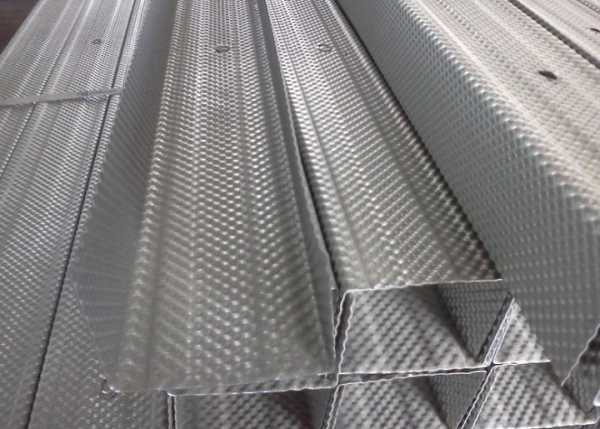

Направляющая для гипсокартона Кнауф — профиль UW.

Поскольку основой гипсокартонной конструкции является именно обрешетка, то её установка — это самый важный этап в проведении подобных работ. Проведя простую подготовку, а именно расчистив помещение и укрыв мебель в комнате от пыли, вы можете смело приступать к делу.

В подавляющем большинстве случаев для обустройства каркаса используются металлические профили, однако, могут применяться также и деревянные. Их монтаж несколько проще, но дерево в обязательном порядке следует обрабатывать специальными защитными составами, вследствие чего несколько возрастает цена, тем более что особой надежностью деревянные конструкции не обладают. Поэтому, остановимся на металлических конструкциях.

Профильный каркас в большинстве случаев бывает шириной 50, 75 или 100 мм. Чем толще стена, тем большей звукоизоляцией она будет обладать, ведь в полость между профилями можно будет уложить материал большей толщины.

Совет!
Под направляющие профили желательно уложить звукоизоляционный материал, к примеру, ленту, толщиной в 3-4 мм.
Промежуток, между стеной и каркасом, часто заполняется минеральной ватой или стекловатой, которая в данном случае является альтернативой утеплителю и звукоизолятору.

Касательно металлических профилей для обрешетки стен: бывают стойки и направляющие. Они, предназначенные для обустройства гипсокартонных потолков, разделяются на направляющие и основные.

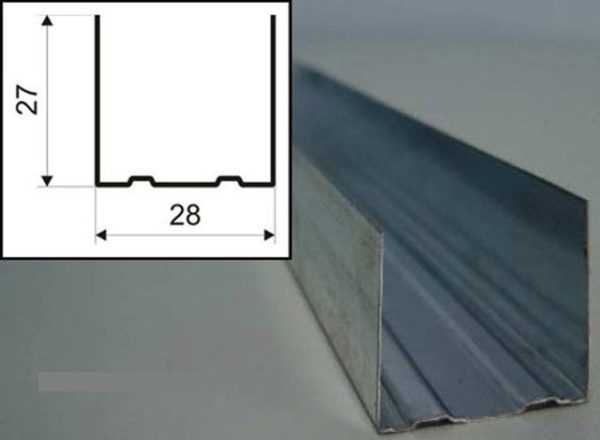

Стандартный направляющий профиль для обустройства потолков.

Виды и обозначения профилей

  • Потолочные направляющие для гипсокартона имеют название ПН или UD.
  • Потолочные основные обозначаются как ПП или CD.
  • Стеновые направляющие называются ПН или UW.
  • Стоечные стеновые называются ПС или CW.
  • Угловые (ПУ).
  • Арочные гибкие (ПА).

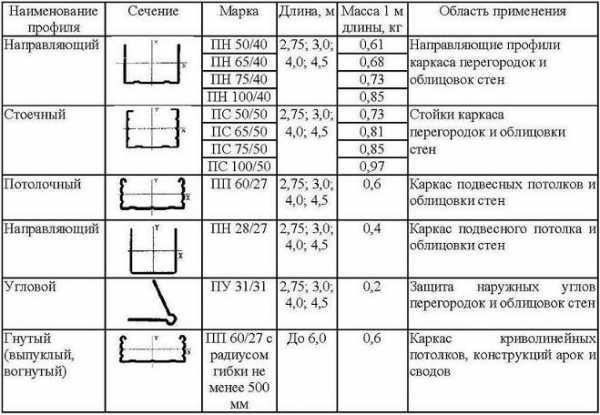

Размер сечения профилей

Основные размеры направляющих для гипсокартона такие:

  • Потолочный направляющий — 27х28 мм.
  • Потолочный основной — 60х27 мм.
  • Стеновой стоечный — 50×50, 65×50, 75×50, 100×50 мм.
  • Стеновой направляющий — 5 x40, 65×40, 75×40, 100×40 мм.

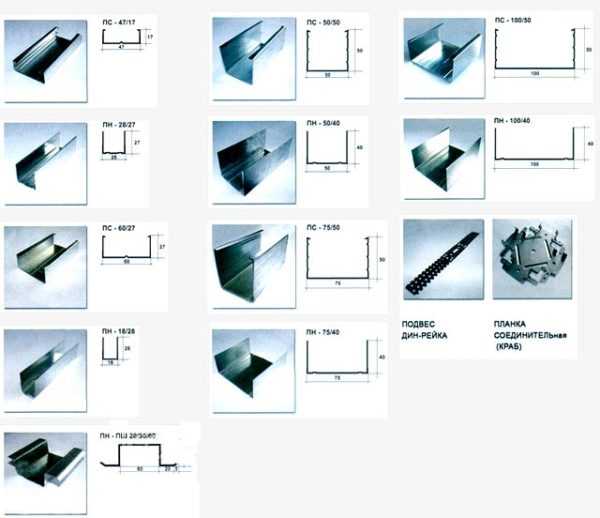

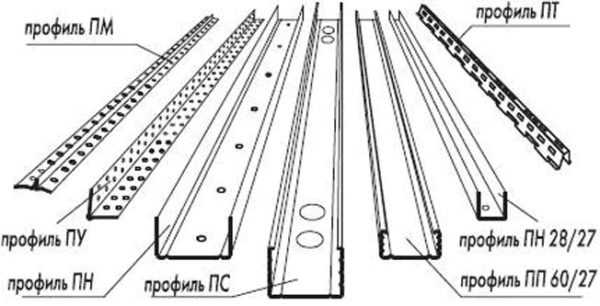

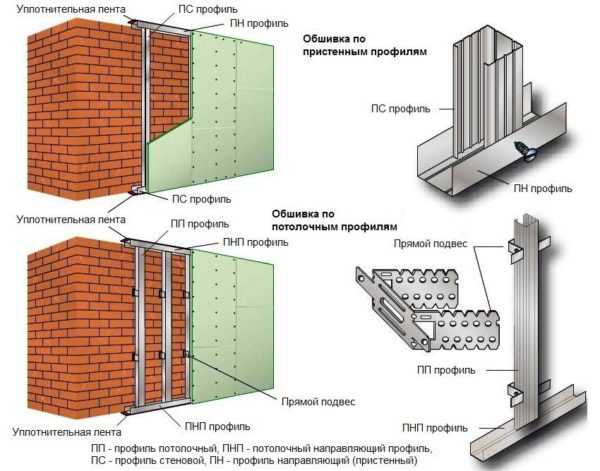

Основные виды профилей для гипсокартона — фото.

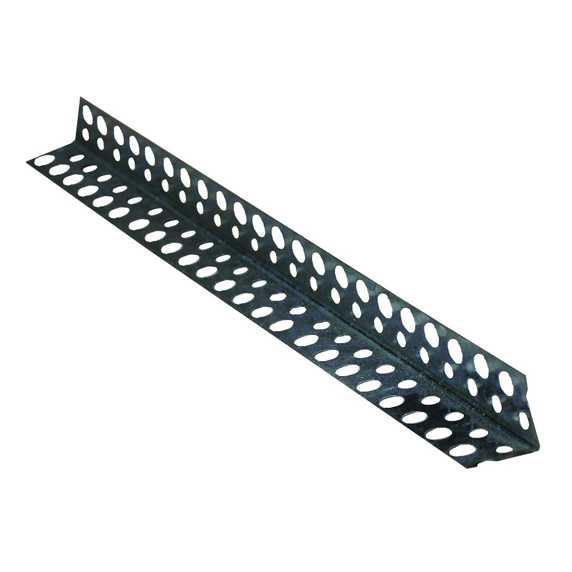

  • Угловой профиль (31×31) Используется для выравнивания углов, а также их защиты от внешних механических повреждений. Он очень важен в итоговой отделке стеновых конструкций.
  • Арочный — изготавливается на основе потолочного профиля для гипсокартона, потому имеет сечение 60×27 мм. Его основным предназначением является создание причудливых волнообразных или округлых форм. Также его используют для изготовления арок и округлых дверных проемов. Радиус гибки не должен превышать 500 мм.

Длина профилей

Длина направляющих для гипсокартона может быть различной. В большинстве случаев стандартные профили бывают в длину 2750, 3000, 4000, 4500 и 6000 мм. Это касается всех видов. Такой диапазон позволяет вам выбрать оптимальную длину под конкретное помещение и не переплачивать за излишки.

Только арочный профиль в данном случае отличается в размерах. Его длина может составлять 2600, 3100 или 4000.

Монтаж обрешетки

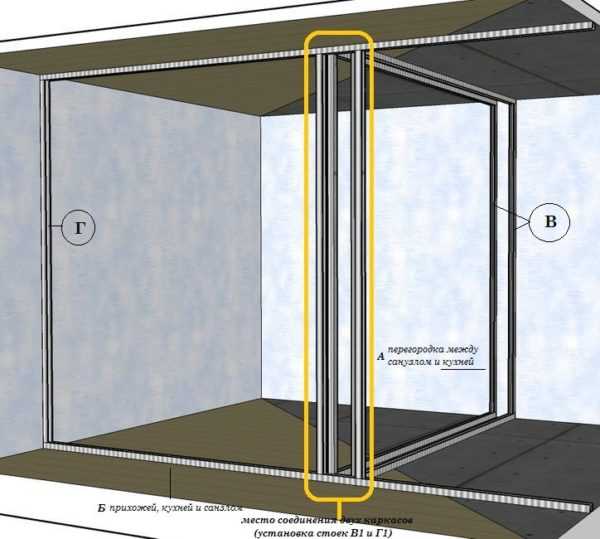

Рассмотрим особенности монтажа на простом примере установки стены из ГКЛ:

  1. Посредством трассировочного шнура определите на полу место для будущей перегородки.
  2. Используя трассировочный шнур и отвес, перенесите отметки на потолок и стены.
  3. Приступаем к монтажу направляющих (горизонтальных профилей). Тыльную сторону каждого из них предварительно обклеиваем звукоизоляционной лентой.

Крепление направляющего профиля к полу.

  1. Крепление следует производить при помощи пластмассовых дюбелей и шурупов, размерами 6х40, 6х60 и 8х60 мм. Шаг не должен превышать 1000 мм. Не забудьте о разрыве на месте дверного проема.

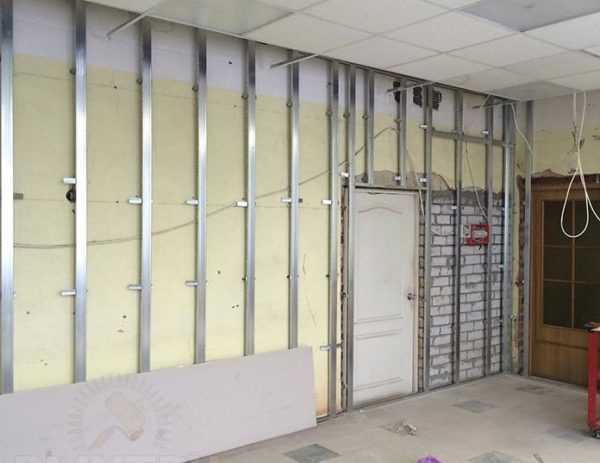

  2. После закрепления направляющих смонтируйте профили-стойки. Они крепятся к направляющим при помощи шурупов-саморезов или полых заклепок. Концы стоек вставляются в верхние и нижние направляющие профили. Шаг между ними должен составлять около 600 мм.

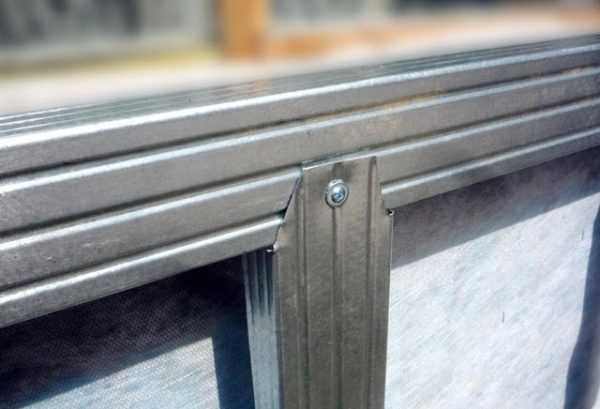

Крепление вертикальных стоек.

Заключение

Для того, чтобы провести монтажные работы на высоком уровне, мало хорошо знать все этапы, нужно ещё и разбираться в материалах. Разновидности и размеры профилей — это один из самых часто обсуждаемых вопросов в интернете. Если вас интересует монтаж гипсокартонных конструкций, то инструкция может быть без труда найдена вами на нашем сайте.

Кроме статей, здесь присутствуют также видео материалы, которые наглядно иллюстрируют все, о чем идет речь в письменных инструкциях.

gipsokartonom.ru

Размеры всех видов профилей для гипсокартона

  • Основные виды профилей для гипсокартона
  • Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

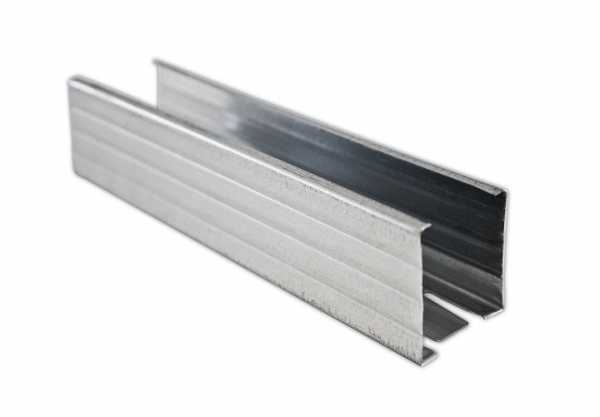

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

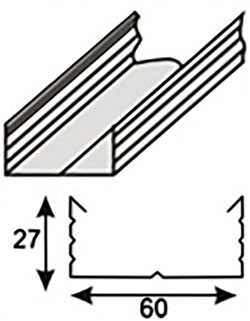

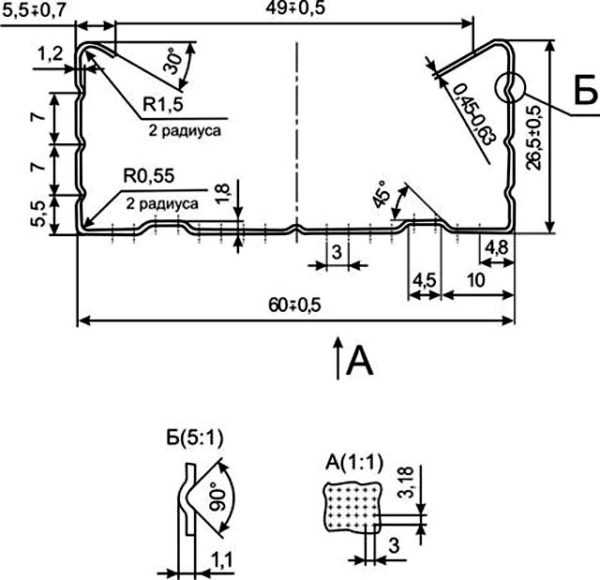

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

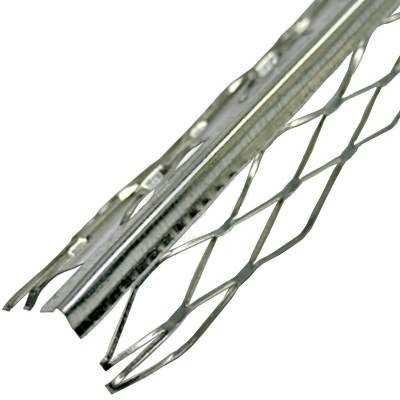

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

Поделись статьей с друзьями:

ogipse.ru

Направляющие для гипсокартона: размеры профиля и виды


Планируя изделие из гипсокартона, надо позаботиться о том, чтобы основа была прочной и ровной. Основу гипсокартонных конструкций составляют металлические профили. Направляющие профили для гипсокартона, при правильном монтирование, дают основу всей конструкции, которая при верном расчете и соблюдении чёткости, прослужит долгое время.

Существующие виды и размеры направляющих профилей для гипсокартонаВернуться к оглавлению

Полное содержание материала

Виды направляющего профиля

Направляющие под гипсокартон изготавливаются из тонкого листа металла, покрытого оцинкованным составом, во избежание коррозии. Это служит долгим сроком гарантии. В то же время профиль легкий, что позволяет создавать металлические конструкции любого типа и сложности. Тонкость профиля позволяет его легко резать ножницами по металлу, а также изгибать в нужную форму для будущей гипсокартонной детали. Для каждой форму из ГКЛ есть отдельные профили:

  1. ПС-CW. Стоечный профиль – используется в производстве каркаса для гипсокартонной стены, перегородки и разных функциональных ниш из гипсокартона.
  2. Маячковый профиль. Применяется в оштукатуривании стен или другой поверхности. Он крепится дюбелями, саморезами на угол. При его применении есть возможность создания ровной поверхности. После применения, его можно снять с угла и применить повторно.

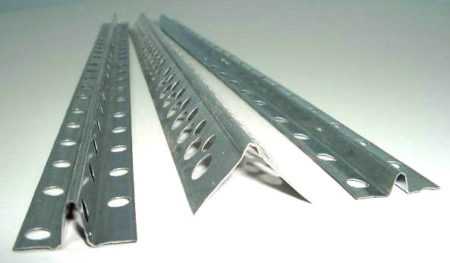

    Так выглядит маячковый профиль для гипсокартона

  3. ПНП-UD – направляющий профиль, используемый при производстве потолочной конструкции. После крепления ПНП идет крепление ПП, где направляющий, является основой каркаса.
  4. ПН-UW – профиль направления, играет главную роль в монтаже стоек по горизонтали. Во всем металлическом каркасе это основной элемент. Играет главную роль в производстве перегородки из гипсокартона.
  5. Арка из гипсокартона. Профиль для арок применяется в монтаже сложных конструкций. Его легко согнуть в нужную форму, надрезать в положенном месте. При применении этого профиля можно создать любой сложной арки.
  6. Усиленный профиль. Используется в монтаже наиболее прочных каркасов, например, арка для дверного проёма. Это прочный профиль, который обеспечивает хорошую жесткость всей конструкции.
  7. Потолочный профиль применим в каркасе потолка. Монтируется на потолке к подвесам или напрямую в потолок.
Вернуться к оглавлению

Профили для гипсокартона Knauf

Производитель Knauf выпускает профили разных видов:

  1. НП. Применение – создание конструкций для стен и ниш. Профиль производится высотой 3 метра. Высота боковой части 4 см., ширина спинки 5-10 см. Если делать конструкцию качественной и долговечной, тогда стоит купить такой профиль.
  2. Стоечный профиль – в основном используется при создании вертикального каркаса. Это перегородки, стены из гипсокартона, ниши. Стоечный профиль для гипсокартона фирмы «Кнауф» отличается своей практичностью. Параметры такого профиля различные. Длина достигает 6 метров. Бок – 5 см. Цена отличается в зависимости от параметров. Установка такого профиля происходит под углом 90 гр.
  3. Усиленный профиль – применяется в основном в каркасе коробов из гипсокартона для тяжелых вещей. Идет усиление конструкции. Высота такого профиля до 6 метров. Остальные параметры идентичные с другими профилями.
Вернуться к оглавлению

Основные размеры направляющих для гипсокартона

Профили есть разных размеров. Они произведены для сборки каркаса как на потолке, так и на стене. Из профиля для гипсокартона можно сделать основу столешницы в ванной из ГКЛ и камина из гипсокартона.

Каркас обшивается гипсокартоном, обделывается декором и изделие служит много лет. Если металлические материалы подобраны неправильно, то конструкция в итоге может деформироваться.

Для правильного выбора материала, следует разбираться в размерах:

  • НП (направляющий профиль) – длина его 3 метра. Высота боковых частей 4 см, а ширина от 4 до 10 см;
  • ПС (стоечный профиль) – длина от 3 до 6 метров. Высота боков 5 см., ширина – от 5 см до 10 см;
  • ПП (потолочный профиль) – длина 3 метра. Высота боковых стенок – 2.7 см, ширина — 6 см;
  • ПНП (потолочный направляющий профиль) – длина 3 метра. Высота бортика и ширина – 27* 28 мм;
  • УП (усиленный профиль) – длина 3, 4, 6 метров. Высота бортика – 4 см, ширина от 5 до 10 см;
  • ПМ (маячковый профиль) – длина 3 метра. Сечение: 22*6, 23*10, 62*6.6;
  • АП (арочный профиль) – длина – 3 и 6 метров. Сечение: 22*6, 23*10, 62*6. Для создания арок лучше приобрести криволинейный профиль.
Вернуться к оглавлению

Чем и как крепить направляющие профили

Монтирование профиля производится с помощью многих крепежей. Какое крепление применить зависит от производимой конструкции. Если крепление будет подобрано неправильно, тогда конструкция не прослужит долго. А также крепежная деталь может быть недостаточно закреплена, что отразится отрицательно на всём изделии.

Вернуться к оглавлению

Крепление направляющих для гипсокартона

Крепление профилей может быть 2-х видов:

  1. Установка направляющих для гипсокартона происходит с применением саморезов для профиля.
  2. Крепеж направляющих профилей к основной базе (стена, потолок).

Допустим, крепление «краб» в основном используется в потолочном каркасе, а саморезы, дюбели, прямые подвесы применимы в креплении каркасов к стене.
Виды крепежей:

  1. Крепёж, имеющий Т-образную форму. Применяется в создании потолочного каркаса под прямыми углами в одной плоскости.
  2. Подвес, имеющий пружину. Фиксирует ПП к основному потолку.
  3. Многоуровневый крепеж. Они применим в монтаже многоуровневых потолков.
  4. Соединители. Соединяет профили до нужного размера.
  5. Прямой подвес. Это скоба, которая крепит НП к потолочной базе.
  6. «Краб». Существует одноуровневый и многоуровневый. Применим для соединения нескольких профилей.

    Так выглядит крепление профилей с помощью краба

Среди всех видов крепежей КРАБ является универсальным. Его можно применить практически в любом каркасе. В видео рассказывается о креплении направляющих профилей.

Вернуться к оглавлению

Этапы установки направляющих профилей

После завершения сбора материала и инструментов для гипсокартона, начинается крепление направляющих для гипсокартона. Первым крепится направляющий профиль. Он должен быть ровным и качественно зафиксированным, потому что это основной профиль, от которого начитается вся работа по построению каркаса.

Этапы выполнения работы:

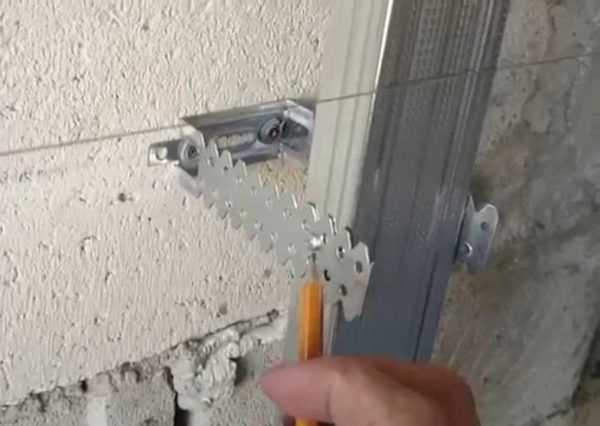

  1. Во-первых, фиксация подвесов, на которые будут прикреплены НП. На данном этапе главными являются подвесы. Требуется чётко рассчитать количество монтируемых деталей и их качество. Расчет выходит из площади, на которой монтируется каркас, из размера и толщины ГКЛ. А также рассчитывается, какой длины требуются саморезы для гипсокартона, количество крепежей. В некоторых металлических деталях заранее сделаны отверстия под крепежи.

    Пример крепления профилей на подвесы

  2. Во-вторых, на подвесы проводится монтаж направляющих для гипсокартона. Здесь важным элементом является не только вид крепежа, но и ровность поверхности.
  3. Последним этапом является обшивка гипсокартоном. Этот шаг показывает насколько точно и ровно был сделан расчет и монтаж каркаса.

Из многих вариантов деталей гипсокартонной основы нужно выбирать те, которые требуются для определенного каркаса. При неправильном выборе, конструкция может прослужить недолго и в итоге деформироваться.

Вернуться к оглавлению

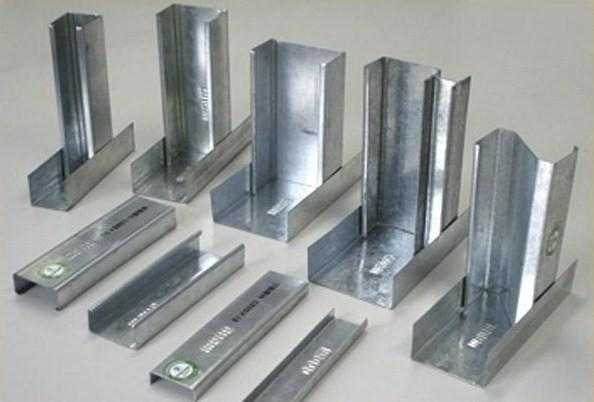

Подборка фото существующих видов направляющих для гипсокартона

gipsokarton-blog.ru

Направляющие для гипсокартона, секреты выбора мастеров

Гипсокартонные конструкции сегодня можно встретить практически в любом доме или квартире. Завоевать такую популярность они смогли благодаря простоте монтажа, практичности и экологичности. С их сборкой может справиться даже новичок в строительном деле. Но для этого необходимо разобраться в том, из чего состоят гипсокартонные конструкции. А состоят они из двух основных элементов: гипсокартонных листов и металлических профилей.

Чтобы конструкция вышла качественной, необходимо четко следовать технологии установки. Она включает:

  • замеры. Нужно четко знать размеры профилей и их количество;
  • создание чертежа;
  • покупку нужных материалов;
  • наличие полного перечня требуемых инструментов.

Но главное здесь – размеры профилей. Чтобы проделать все правильно, следует четко знать предназначение профилей, их виды и размеры.

Назначение профилей

Вне зависимости от того, какой тип конструкции планируется для сборки (потолочная, на стену, арка, перегородка, ниша и т.д.) основой ее практически всегда будет выступать металлический каркас. Он состоит из нескольких вариантов профилей, которые определяются типом конструкции. Обойтись без металлического каркаса можно только в том случае, если стены идеально ровны и вся конструкция не будет нести на себе большую нагрузку.
После сборки каркаса он обшивается гипсокартонными листами.
Обратите внимание! Прочность конструкции напрямую зависит от того, насколько правильно вы выбрали тип и размер профиля.
Многие сегодня вместо металлических элементов используют деревянные рейки и балки. Но такой материал менее долговечен и прочен. А с помощью металлических реек вы сможете соорудить не только прочную и жесткую конструкцию, но и различные фигурные элементы.
Гипсокартонные направляющие или металлические профиля используются в строительстве и ремонте любых промышленных зданий и жилых помещений. Поэтому профиль является основной составляющей каркаса для конструкции любой сложности: облицовки стен, созданию подвесных потолков, сбор перегородок и т.д.

Типы профилей

Так как конструкции, которые монтируются из профилей, могут выполнять разные функции (от декоративных, до практических), то существуют и различные направляющие для гипсокартона. При этом все профили имеют вид своеобразной рельсы.
На сегодняшний день имеются следующие типы реек, которые отличаются по предназначению:

  • стоечные профили для гипсокартона (CW) или (ПС). Изготавливается путем холодного проката. Для производства используется оцинкованная металлическая лента. Размер ее толщины составляет 0,5-0,6 мм, а длина – 3-4 м. Имеют С-образную форму. Применяется для облицовки стен, потолка, а также создания перегородок;
  • направляющие профили для гипсокартона (UW) или (ПН). Производятся аналогичным образом, как и стоечные рейки. Размер их может быть таким же, как и у стоечного элемента. Имеет П-образную форму. Используется для облицовки стен и монтажа перегородок. Они также могут иметь С-образное сечение (ПН-профиль) и применяются в роли направляющих для стоечных СП-профилей. С их помощью также можно установить перемычки в каркасе.

Маячковый элемент

Изображение 1 из 6

Помимо этого, данные каркасные элементы могут быть следующих видов:



  • потолочный (UD), (ПП) или (ПНП). Используется для изготовления потолочных каркасов в подвесных потолках, а также намного реже для отделки стен. Он может быть как сточный, так и направляющий;
  • угловой (ПУ). Применяется для выведения идеально ровного угла уже после обшивки каркаса гипсокартонными листами;
  • арочный (ПА). Используется в ситуации, когда осуществляется сборка арочных конструкции или других фигурных элементов (например, колон).
  • маячковый (ПМ). Применяется при выравнивании стен с помощью отделки штукатуркой. Имеет вид рельсы, по которому следует строительное правило. Очень удобен в процессе оштукатуривания стен.

Обратите внимание! Цена на профиль зависит от его типа, жесткости и размера. Поэтому выбор стоит осуществлять на основании того, что вам в действительности нужно. Это позволит купить только нужные материалы, а также даст возможность сэкономить деньги.
Сегодня наиболее востребованными в строительстве и во внутренней отделке жилых помещений являются направляющие, стоечные и потолочные каркасные элементы.
Кроме этого, данные элементы конструкции могут иметь разный размер: ширину, толщину и длину.
Необходимо также знать, что в зависимости от типа конструкции, каркасные элементы имеют определенные отличия друг от друга. Например, потолочные, направляющие и стоечные элементы имеют продольные гофры, которые повышают их жесткость и прочность.

Параметры каркасных элементов

Направляющий профиль для гипсокартона, как мы уже выяснили, может иметь различные параметры. Наиболее часто направляющие имеют такой размер: 50/40, 65/40, 75/40, 100/40.

Размеры

Здесь первая цифра обозначает ширину спинки. В этой спинке располагаются уже готовые отверстия для установки профиля на нужное место. Обычно производители стандартизируют эти отверстия. Например, компания Кнауф выпуская каркасные элементы с уже готовыми в спинке 8-миллиметровыми отверстиями. Такое отверстие более качественно держит крепежный элементы и позволяет удобно и быстро прикрепить профиль к стене или потолку. Ширину здесь следует выбирать в зависимости от аналогичного параметра стены.
Вторая цифра обозначает ширину полки. Помимо 40 мм, данный параметр может иметь высоту в 37 мм. Для направляющих стандартной является глубина в 40 мм.
Перед монтажом каркаса следует обязательно ознакомиться с данными параметрами, так как от них зависит жесткость всей конструкции и ее устойчивость. Если вы в этом все же плохо разбираетесь, тогда лучше всего будет воспользоваться помощью консультанта или продавца в строительном магазине.

Правила выбора

Для того чтобы правильно выбрать направляющий элемент для каждого конкретного случая необходимо знать соответствующие правила-ориентиры.
В данной ситуации ориентироваться стоит на следующие параметры:

  • толщина и размеры гипсокартонных листов, которые будут применяться для обшивки собранного каркаса. На сегодняшний день существуют несколько вариантов листов, которые отличаются не только по свойствам, но и по толщине. Чем более широкой будет плита, тем более широким следует брать каркасный элемент;
  • высота стен – если планируется их облицовка, сборка перегородки и т.д. Листы гипсокартона зачастую стандартизированы, но их могут изготавливать и под определенные размеры;
  • ширина комнаты – если будет проводиться монтаж потолочной конструкции. Чем больше по периметру будет комната, тем более широкие элементы следует применять для изготовления каркаса подвесного потолка;
  • количество слоев предполагаемой обшивки. Наличие более одного слоя обшивки приводит к значительной нагрузке на каркас. Поэтому данную ситуацию следует предусмотреть заранее и выбрать более широкий и прочный профиль. Для одинарной обшивки достаточно 50/40. А для перегородки рекомендуют использовать 75/40 или 100/40 размеры.

Учитывая данные параметры, вы с высокой долей вероятности правильно подберете себе направляющие элементы.
Из всего вышесказанного можно заключить, что направляющие являются неотъемлемой частью металлического каркаса и могут послужить его надежной опорой.

gipsportal.ru

Направляющие для гипсокартона, их размеры и виды

Используя гипсокартон в ремонтных работах, неизменно придется иметь дело с созданием каркаса. Зачастую используют направляющие, стоечные и потолочные профили, но порой можно обойтись только одним видом. Профили различаются по своей конфигурации, размерам и сечению. Мы же рассмотрим направляющие для гипсокартона, ведь они используются чаще всего.

Зачастую, создавая простые конструкции из гипсокартона, можно обойтись одними лишь направляющими для создания каркаса. Понятно дело, что если делать межкомнатные перегородки и прочие массивные конструкции, то потребуется использовать дополнительные разновидности профиля.

Вкратце о профилях

Чтобы создаваемая конструкция и новые поверхности были ровными и такими, как хочется, используют каркас, который обшивают гипсокартоном. Оцинкованные профили можно подрезать и выгибать по своему желанию, создавая любые элементы. После обшивки гипсокартонными листами можно получить красивые полочки, тумбы, подставки под телевизор, арки, стеллажи и т.д.

Каркас для многоуровневого потолка из металлических профилей

Обычно используются следующие профили:

  • направляющие стеновые. Такие направляющие для гипсокартона обозначают символами ПН или UW. Их принято использовать для создания стенового каркаса;
  • направляющие потолочные. Обозначаются символами ПН или UD. Их принято использовать для создания каркаса на потолке;
  • стоечный профиль обозначается CW или ПС. Используется в качестве стоек для каркаса, усиливая всю конструкцию;
  • арочный профиль (ПА) имеет специальную форму и применяется только при создании арок.

Раньше для подобных целей использовали деревянную обрешетку. Но применение брусков и реек отходит в прошлое. Профили завоевали рынок за счет следующих преимуществ:

  • их можно купить где угодно;
  • с ними легко работать даже новичку;
  • при повторном ремонте направляющие для ГКЛ могут быть демонтированы и пущены в ход по второму кругу;
  • существует масса разновидностей профилей, что созданы для выполнения любой задачи;
  • профили обладают повышенной стойкостью к воздействию внешней среды. Они состоят из оцинкованной стали, а значит прослужат долго.

Основные характеристики направляющих

Размеры профиля влияют на весь рабочий процесс, ведь нужно заранее знать, какие материалы доступны. Направляющий профиль для гипсокартона имеет следующие размеры.

  1. Длина профиля стенового и потолочного обычно составляет 3 или 4 метра. Это самый востребованный товар, ведь такие направляющие удобно крепить на стене от пола до потолка одним куском. Однако в продаже можно найти и нестандартные варианты длиной 2,75 метра. Существуют экземпляры с длиной вплоть до 6 метров, но они не удобны в ремонте. Затащить их в квартиру, не поломав, — еще та проблема. Поэтому направляющие длиннее 4 метров встречаются крайне редко.
  2. Потолочный профиль с размерами 27х28 мм является классикой жанра. Его очень часто используют в паре со стоечным профилем 27х60 мм, ведь они имеют хорошие размеры для работы в паре. Стеновой выпускают в размерах 50х40 мм, 65х40 мм, 75х40 мм и 100х40 мм.
  3. Толщина обычно составляет 0,4-0,5 мм.

Разные производители могут отходить от стандартных размеров и выпускать продукцию с немного иными габаритами. Порой даже вес одного и того же профиля (одинаковые размеры) у различных производителей будет отличаться.

Металлические направляющие для гкл – возможные размеры

Советы по выбору продукции

Выбирая в строительном магазине направляющие, нужно обратить внимание на их толщину. Если они слишком тонкие, то лучше выбрать другую продукцию, пусть и более дорогую. Если при изготовлении применялась тонкая сталь, то саморез в процессе работы может прокручиваться на одном месте.

Пытаясь сэкономить на ремонте, многие хотят взять материалы на рынке. В поисках, где подешевле, можно наткнуться на некачественный товар. Наличие следов коррозии должно мигом отбивать желание покупать направляющие. Продавцы порой специально смазывают бракованную партию, чтобы скрыть дефекты. Если профили блестят, то дело не чисто.

Качественный металлический профиль — залог надежности каркаса

Чтобы монтаж направляющих для гипсокартона прошел качественно, необходимо использовать продукцию с правильной прокаткой. Подобные дефекты хорошо видны, ведь профиль будет не ровным, а немного скрученным. Перекос детали в любую сторону создаст массу проблем во время ремонта. Поэтому выбираем только идеально ровную продукцию.

Мало кому хочется ошибиться с выбором количества и потом бегать снова в магазин или думать, куда пристроить остатки. Необходимо провести расчет направляющих для гипсокартона, чтобы купить именно столько, сколько нужно.

Для самостоятельного расчета нужно просто нарисовать эскиз будущей конструкции. Останется лишь посчитать их суммарную длину и купить нужное количество материала. При этом стоит учитывать возможный брак, а также рабочие отходы. Например, 3-метровая направляющая устанавливается на стену высотой 2,7 метра. В итоге отрезанных 30 сантиметров можно будет выкинуть.

Для самых любопытных предлагается видео о том, как создаются направляющие.

Создание каркаса – основные моменты

Рассмотрим, как правильно осуществляется установка направляющих под гипсокартон. Для начала нужно приобрести сам профиль. Много было написано о его разновидностях и правилах выбора, но так и непонятно, какому размеру отдать предпочтение. Здесь все индивидуально и зависит от конкретных потребностей.

Для маленьких конструкций выбирается профиль небольшого сечения. Если же создаются громоздкие конструкции, на которые осуществляется высокая несущая нагрузка, то нужно брать направляющие покрупнее. Главное, брать профиль одного и того же размера, если только он и будет в ходу. Обычно используют UW 50 (50х40 мм).

Размер профилей для ГКЛ подбирается в зависимости от предполагаемой нагрузки

Создаваемая конструкция всегда будет крепиться к стене, а порой и к стенам. Также может потребоваться крепление к полу и потолку. Все эти моменты продумываются заранее, и может понадобиться создание специального эскиза. С макетом на бумаге проще собирать каркас. Крепление направляющих для гипсокартона к стенам должно осуществляться после проведения разметки.

Предварительная разметка нужна для обозначения основных мест крепления направляющих. Для её проведения потребуются:

  • рулетка для осуществления всех замеров;
  • водный уровень для правильности проведения разметки. Лазерный уровень ускорит всю работу в несколько раз. Также пригодится отвес;
  • линейка с карандашом или отбивочный шнур потребуются для нанесения разметки.

Размеченные линии должны обозначать край крепления профиля. Необходимо прикладывать направляющую так, чтобы была видна линия, тогда всё будет ровно.

Создание каркаса – сам процесс

После проведения разметки самое время разобраться с тем, как крепить направляющие для гипсокартона к стене. Поскольку не будут использоваться стоечные профили, то и надобность в прямых подвесах для их фиксации отпадает.

Направляющий профиль всегда используется в качестве основы для каркаса. Его необходимо крепить к стене при помощи дюбелей. В некоторых направляющих уже есть отверстия для крепления, что упростит работу новичкам. Если же отверстий нет, то их придется проделать. Также сверлится поверхность, к которой должен крепиться профиль. Шага в 40 см будет достаточно.

К отверстию в стене по размеченным линиям прикладывается направляющая с готовыми отверстиями. Через неё в стену засовывается дюбель и забивается (вкручивается) саморез. Забивать саморезы нужно до самого конца, чтобы они не торчали. Аналогично устанавливаются все профили, создающие внешнюю часть каркаса.

Профили одинакового размера плотно соединяются друг с другом

Для усиления конструкции направляющие устанавливаются в середине каркаса. Расстояние между направляющими для гипсокартона должно составлять 40 см. Если делать больший шаг, то конструкция может выйти ненадежной.

Профили одинакового размера плотно вставляются друг в друга. Направляющие, идущие по периметру, устанавливаются спиной к стене (или полу, или потолку), а наружу выступают одним из ребер. К этому ребру и будет крепиться гипсокартон. В эти профили новые направляющие устанавливают так, чтобы также смотреть одним ребром наружу, а спиной в бок. В итоге гипсокартон будет крепиться к ребрам профилей, а не к их спинам, как если бы устанавливался стоечный профиль.

При таком методе монтажа не должно возникать вопросов касательно того, как выставить направляющие под гипсокартон по уровню. Здесь не используются подвесы, а направляющие по периметру конструкции были выставлены с помощью уровня.

Крепить профили между собой саморезами не рекомендуется из-за шляпок, что будут выступать и не дадут ровно посадить гипсокартон на конструкцию.

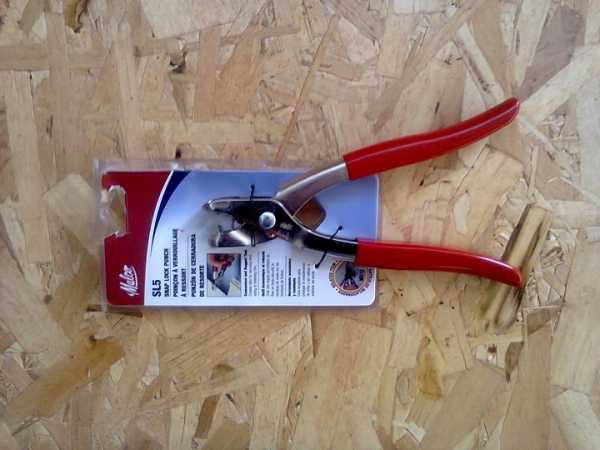

Чтобы соединить направляющие для гипсокартона между собой необходимо использовать специальный инструмент просекатель. С его помощи крепятся все металлические части каркаса, что соприкасаются друг с другом. В итоге получится крепкий каркас, который будет держаться, в том числе благодаря гипсократону, который к нему прикрепится во всех местах.

gipsokartonpro.ru

Разница между стоечным и направляющим профилем и в чём отличия крепления


Гипсокартонная отделка может быть выполнена двумя способами: с каркасом или же без него. В бескаркасном варианте использования, гипсовый материал крепят с помощью клея, а в качестве основания выступают сами стены. Такая технология имеет массу ограничений в применении, и использовать ее возможно довольно редко.

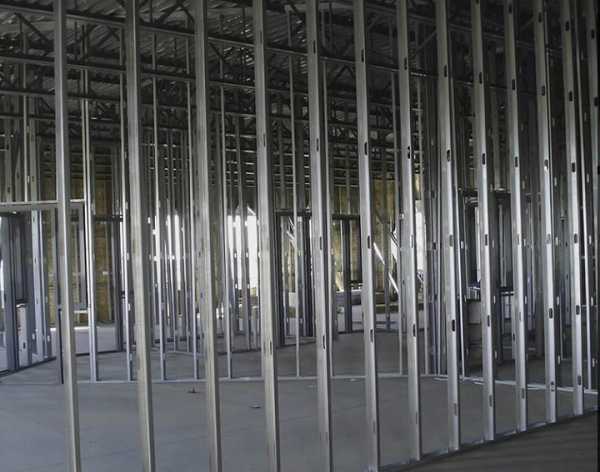

Готовый смонтированный каркас из профилей



Монтаж ГКЛ на каркас, наоборот, более универсален. Собрать основание для дальнейшей обшивки возможно практически в любых ситуациях. Для этого нужно лишь подобрать соответствующие типы материалов и придерживаться технологических требований.
Основой любой гипсокартонной конструкции являются два типа деталей — профиль стоечный и направляющий. Именно с помощью таких реек можно изготовить сложные комплексы или просто отделать комнату.
Существующие виды профилей

Так выглядит направляющий профиль
Итак, что следует знать о материалах для каркаса под гипсокартон? Вернуться к оглавлению

Полное содержание материала

Направляющий профиль, описание и использование

В сборке каркасных оснований для гипсокартонной обшивки могут использоваться различные типы направляющего профиля. Данный вариант делится на две группы – для отделки стен или потолка и для монтажа простенков со стенами. Их различают по маркировкам, которые обозначают назначение рейки.

Схематичное изображение направляющего профиля

Итак, отличают следующие типы направляющих профилей:

  • UD-28 (отечественная номенклатура направляющий ПН-профиль). Предназначен для сборки каркасов, отделки стен и потолков. Имеет стандартные параметры: ширина 28 мм, высота полок 27 мм, длина 3000 или 4000 мм. Материал рейки — сталь толщиной 0,5-0,6 мм. В обязательном порядке металлический профиль имеет цинковое защитное покрытие, предотвращающее коррозию;
  • UW-50, 75, 100. Число в маркировке обозначает ширину рейки. Такой профиль предназначен для установки в качестве основания под стойки, при сборке каркаса стен и различных простенков. Ширина 50, 75 или 100 мм, высота полок стандартна для всех видов – 40 мм, длина 3000-4000 мм, толщина стальных стенок 0,5-0,6мм. А также имеет антикоррозионное покрытие из цинка.Таблица существующих видов профилей UW 50

Стоит знать, что довольно часто направляющие профили заменяют арочные типы реек, для создания криволинейных форм арок, куполов и ярусов подвесных потолков. Для чего их боковые полки надрезают ножницами по металлу, и изгибают рейку, получая необходимые обводы конструкции.

Без подобных профилей невозможно собрать каркас под гипсокартон, заменить их нечем. Надежное крепление и правильная установка таких реек определяет качество всей дальнейшей отделки или стены.

Вариант конструкции каркаса под гипсокартон


Однако собрать каркас невозможно без стоечных вариантов профиля, которые также имеют свои подвиды в зависимости от назначения.

Вернуться к оглавлению

Стоечный профиль, параметры и использование

Часто стоечными профилями называют только один вид – CW, однако это не совсем верно, ведь для каркаса стен и потолка потребуется совершенно другой тип металлических реек.
Различают варианты готовых стоек, использующихся в создании основания под гипсокартонную обшивку.
Существующие размеры профиля CW

  1. CD профиль (ПП – профиль потолочный в отечественных сокращениях). Несмотря на то, что его называют потолочным, такой вид металлопрофиля применяется для каркасов отделки не только перекрытий, но и стен. Имеет следующие характеристики: ширина 60 мм, высота боковых полок 27 мм, длина 3000-4000 мм. Полки с загибами внутрь паза профиля, а по всей его протяженности имеются ребра жесткости, что при толщине стенок в 0,5-0,6 мм не позволяет рейке изгибаться под нагрузкой. Как и в направляющих аналогах для стоечных вариантов обязательно наличие покрытия с цинка.Так выглядит CD профиль
  2. CW-50, 75, 100 (ПС – профиль стоечный). Обычно этот тип профиля называют стоечным. Его используют при сборке каркасов простенков и стен, обшиваемых в дальнейшем листами гипсокартона. Цифры в маркировке обозначают ширину рейки, высота полок стандартна для всех – 50 мм. Они, как и в предыдущем варианте рейки, с загибом внутрь. Толщина стенок 0,5-0,6 мм, дополнительное усиление придают ребра жесткости по всей протяженности профиля. В наличии антикоррозионное цинковое покрытие.

Стоит знать, что латинские и русские маркировки обозначают одни и те же наименования. В первом случае используется система обозначений, разработанная компанией Knauf, вторая по стандартам отечественных производителей. И нет никакой разницы покупая СD или ПН-профиль, которые имеют одинаковые размеры и назначение. Смотрите в видео процесс сборки перегородки с помощью стоечных и направляющих профилей.

Вернуться к оглавлению

Сравнение стоечных и направляющих профилей

Разница между стоечными и направляющими профилями очевидна. Они имеют разное предназначение, а соответственно и совершенно отличимые способы и материалы крепления. Что общего имеют металлические детали для каркаса? В чем их более подробные отличия?

Чертеж в размерами сечения профиля

Общие параметры направляющих и стоечных реек

Естественно все детали каркаса должны иметь точные посадочные размеры, образовывая прочные соединения, не имеющие никаких люфтов. Также все профили стандартизированы под использование их в помещениях. Эти требования определяют некоторые общие параметры направляющих и стоечных профилей, несмотря на их отличимые назначения.

  • Длина. Все наименования реек имеют длину 3000 либо 4000 мм. Это диктуется не только общим производством, но и параметрами помещений. Жилые комнаты часто имеют ширину 3 метра, при длине 4-5 м. Но, необходимую протяженность легко можно укоротить или добавить;
  • Высота полок. Профили для отделки стен или потолков, а также сборки простенков из ГКЛ, имеют стандартную высоту полок (смотреть выше). Это позволяет легко монтировать стойки каркаса в направляющие, без каких-либо проблем и тем более люфтов;Вариант конструкции каркаса полок из гипсокартона
  • Толщина стенок. Она также одинакова во всех вариантах деталей каркаса под гипсокартонную обшивку. 0,5-0,6 миллиметров вполне достаточно для получения прочной металлической детали;
  • Антикоррозионное покрытие. Обязательно присутствует на всех типах профиля, так как, несмотря на назначение, он будет подвергаться окислительным процессам.Пример антикоррозийного покрытия профиля

Однако имеется много отличий у направляющего и стоечного типов профиля, все-таки они предназначены под выполнение своих функций.

  • Ширина. Ширина разная для профилей, которые идут на отделку стен, сборку простенков. В последнем случае такая характеристика определяет будущую толщину конструкции. Можно собрать стены на основе металлического каркаса 50, 75 или 100 мм шириной;
  • Сечение. У стоечных профилей поперечное сечение имеет сложную форму, присутствуют ребра жесткости, а также загибы полок, сделанные для упрочнения рейки. Ведь такие детали будут подвергаться более значительным нагрузкам в сравнении с направляющими;Таблица существующих вариантов сечения профиля под гипсокартон
  • Способы монтажа. Наибольшее различие между рейками для закладки основания каркаса и его стойками. Направляющие монтируются непосредственно на несущие поверхности крепежами, вбитыми сквозь металл изделия. Они создают надежную опору. В отличие от них стойки большей частью висят в воздухе, опираясь лишь на направляющие своими концами и поддерживаемые подвесами с поперечными рейками. Но, чтобы получить прочное основание под гипсокартон для обоих типов профиля, нужно создать необходимое количество точек крепления;Варианты крепления профиля на потолокПример крепления профиля к стене
  • Типы крепежей. Отличается и технология монтажа, которая требует наличие соответствующего крепежного материала. Направляющие профили, как правило, крепятся дюбелями — гвоздями, вбиваемыми сквозь просверленные в рейке отверстия. Стоечные виды соединяются с другими деталями каркаса саморезами по металлу: пресс шайбами или клопами. А также такой тип рейки невозможно установить без дополнительных деталей – подвесов (прямых, струнных, скользящих и прочих).
    Схема соединения профиля между собой

Как крепятся направляющие и стоечные профили

Закрепить направляющие профили довольно просто. Схема монтажа следующая:

  • на участке работ делается разметка, с обязательным точным контролем по строительному уровню;
  • на метки укладываются направляющие профили, в которых с шагом в 350-400 мм сверлятся отверстия под крепеж;
  • дюбели — гвозди (либо другие подходящие метизы), вбивают в полученные отверстия молотком либо ударной дрелью или перфоратором.Виды дюбелей для крепления профиля

Основание готово, после чего переходят к установке стоек каркаса.

  1. Готовится разметка (при отделке стен стойки монтируют по 3 шт. на 1 лист ГКЛ).
  2. На поверхностях стен или потолка крепятся соответствующие подвесы.Пример монтажа подвесов на стены
  3. Стойки вставляют в направляющие, с последующей фиксацией концов реек саморезами.Поэтапный процесс крепления стоек каркаса
  4. Подвесы подгибаются и закрепляются к стойкам пресс-шайбами или клопами.

Иногда каркас под гипсокартон изготовляют из древесины, выбирая подходящий вариант бруса или реек. Однако подобный материал очень капризен и по всем требованиям уступает металлическим направляющим и стоечным профилям, которые позволяют собрать легкое, прочное и долговечное основание под отделку ГКЛ.

gipsokarton-blog.ru

Профиль для гипсокартона: размеры и цена

Гипсокартон создан для выравнивания стен, изготовления перегородок, уровневых потолков, коробов скрытной разводки инженерных систем. Листы либо приклеиваются к внутренним стенам либо используется профиль для гипсокартона размеры и цена которого отличаются в зависимости от создаваемой конструкции. В каркасах перегородок применяются более мощные изделия из оцинковки в форме швеллера. Для удобства отделочников выпускается специальный арочный профиль, дополнительные элементы, позволяющие фиксировать элементы каркаса в разных уровнях.

Модификации профиля для ГКЛ

Для крепления металлических элементов силового каркаса традиционно используются саморезы. Однако, в ограниченных пространствах ими трудно фиксировать тонкостенный швеллер к подвесам. Просекатель для профиля гипсокартона цена которого окупается на первом же объекте, значительно облегчает задачу. Кроме того, при вкручивании резьбы в металле возникают напряжения, элементы сдвигаются относительно друг друга. Просекатель обеспечивает стабильность геометрии, позволяет экономить бюджет строительства за счет отсутствия метизов. Ниже рассмотрены все модификации существующих элементов каркаса для ГКЛ.

Разнообразие профиля обусловлено не одинаковой жесткостью, прочностью, сечением изделий, штампуемых из оцинкованной ленты в заводских условиях. Минимальная прочность достаточна для фальш-панелей, прилегающих к несущим стенам. Максимальная необходима для нормальной, безопасной эксплуатации вновь создаваемых перегородок. Специалисты рекомендуют составлять схему размещения элементов каркаса с привязкой с прилегающим стенам, отдельным элементам декора, выключателям для возможного крепления в момент эксплуатации подвесных шкафов.

Направляющий профиль

Начинать знакомство с модификациями элементов каркаса для того, чтобы узнать, какой существует профиль для гипсокартона размеры и виды цены, необходимо с направляющего элемента. Он используется на первом этапе, монтируется вдоль облицовываемой стены, создаваемой перегородки, крепится к полу, перекрытию при декорировании вертикальных поверхностей либо к стенам при конструировании подвесного потолка. Существуют изделия нескольких размеров:

  • 20 х 17 мм – назван экономичным
  • 28 х 27 мм – стандартный вариант для фальш-панелей
  • 42 х 30 мм – перегородочный
  • 50 х 40 мм – усиленный перегородочный
  • 66 х 30 мм – для дверных проемов, усиленный
  • 75 х 40 мм – создан для перемычек внутри перегородок, дверных проемов

Весь указанный сортимент изготавливается из стальной 0,5 мм ленты с цинковым покрытием. Первый, последний профили в этом ряду имеют увеличенную толщину – 1,5 мм, 0,6 мм, соответственно.

Этим элементом создается конфигурация обшивки, на следующем этапе в два направляющих профиля вставляются стойки, наружные поверхности которых создают идеально ровную поверхность. Это единственный элемент системы, фиксация которого невозможна просекателем, так как крепление осуществляется дюбелями в несущую конструкцию.

Стоечный профиль

Для навешивания листов на каркас используется вертикальный стоечный профиль под гипсокартон стандартной длины 4 м либо 3 м. Вдоль продольных полок имеются ребра жесткости, обеспечивающие стабильность геометрии каркаса. Резка на объекте осуществляется ножницами, поэтому дополнительная обработка кромки не требуется. Цинковое покрытие разрушается только при использовании высокооборотных УШМ («болгарок»).

Существуют стойки для ГКЛ следующих типоразмеров:

  • 47 х 17 мм – потолочная, имеет С-образное сечение, маркируется CD
  • 60 х 27 мм – усиленная потолочная стойка с тремя ребрами жесткости на каждой полке
  • 42 х 37 мм – перегородочная стойка, фиксирующаяся в направляющую 24/30
  • 50 х 50 мм – универсальная перегородочная, монтируется в проемах
  • 66 х 37 мм – стеновая, предназначена для установки в направляющие 66/30
  • 75 х 50 мм – стеновая стойка для усиленных конструкций, крепится в направляющие 75/40

Стоечные профили с широкими полками обходятся значительно дороже. Поэтому при проектировании конструкций из ГКЛ по результатам прочностных расчетов в смету закладываются профили с минимально возможным сечением для снижения бюджета ремонта.

Производитель Гипрок выпускает стоечный металлический профиль для гипсокартона с добавочными ребрами жесткости, получаемыми за счет загибания края боковых полок. Их сложнее резать ножницами, поэтому крой часто осуществляется электролобзиком, так же безопасным для цинкового покрытия, в отличие от УШМ.

Арочный профиль

Каркас из профиля под гипсокартон не всегда имеет прямые участки. Для радиусных стен, проемов создан арочный профиль 4 м, 3,1 м, 2,6 м длиной. Вогнутые профили могут применяться для радиусов 5 – 0,5 м, выпуклые для 5 – 1 м. На боковых полках тонкостенного швеллера в этом случае создаются дополнительные ребра жесткости, насечки, обеспечивающие гибкость изделия.

При самостоятельной подрезке обычных профилей получается ломаная линия арки, требующая дополнительного выравнивания шпаклевкой. Арочный профиль продольных ребер жесткости не имеет, так как они мешают созданию криволинейных поверхностей.

Дополнительные элементы

Профиль направляющий для гипсокартона в большинстве случаев монтируется в одном уровне, жестко фиксируется к основаниям, не требует наращивания. Стойки, потолочные профили часто стыкуются под сложными углами, располагаются в разных плоскостях, создавая пространственные конструкции необходимого формата. Для облегчения работ отделочников производители выпускают дополнительные крепежные элементы:

  • удлинитель – повторяет сечение профиля, внутренняя часть выгнута дугой для подпружинивания соединяемых элементов

  • угол – позволяет стыковать стойки под 90 градусов

  • подвесы – анкерный для значительных расстояний между перекрытием, собираемым подвесным потолком, прямой при расстояниях в пределах 30 – 7,5 см от облицовываемой поверхности

  • одноуровневый соединитель – стыковка нескольких элементов в одной плоскости

  • двухуровневый – фиксация одного профиля над другим под прямым углом в разных плоскостях

На практике, профессионалы чаще подрезают куски изделий, крепят конструкции с их помощью, экономя деньги заказчика.

Различие маркировок профиля разных производителей

Профиль Кнауф для гипсокартона входит в ТИГИ систему, маркируется UD (направляющие 27 либо 17 мм), UW (направляющие 75 – 42 мм), CD (стойки), CW (перегородочные стойки). Производитель Гипрок обозначает свои изделия буквами ПП (потолочный направляющий), ПС (простенки), ППН (направляющий для обшивки). Высота полок в большинстве случаев совпадает, кроме перегородочного профиля, у Гипрока полки на 1 см короче.

Стойки cd монтируются со стандартным шагом 0,6 м между центрами, что соответствует половине листа гипсокартона. Этого вполне достаточно для обеспечения конструкционной жесткости фальш-стены. При монтаже перегородок обычно выбирают cw профиль, снижая шаг между стойками до 0,4 м. Стандартный 1,2 м лист опирается сразу на три вертикальных элемента, что позволяет повысить жесткость конструкции.

Статья в тему: Размеры точечных светильников для гипсокартона

Горизонтальные перемычки монтируются лишь в местах вертикальной стыковки листов, обеспечивая жесткость краев ГКЛ. Причем, куски, необходимые для наращивания целых листов, устанавливают вразбежку (низ/верх у соседних листов), имитируя перевязку кирпича в кладке.

Технология сборки каркаса для ГКЛ

Монтаж профилей под гипсокартон происходит в соответствии с рекомендациями производителей материала:

  • разметка направления – к полу фиксируется направляющий элемент вплотную к облицовываемой стене (для экономии рабочего пространства) либо на заданном расстоянии (скрытная разводка коммуникаций, установка сдвижной двери, строительство ниши)
  • монтаж потолочной направляющей – строго по вертикальному уровню над нижним закрепленным профилем
  • крепление стоек – несущий профиль обрезается в размер высоты помещения, размещается внутри двух направляющих, вертикальность каждого участка обеспечивается по умолчанию, фиксируется к стене подвесами

В помещениях выше 2,5 м высоты стандартного листа недостаточно, поэтому дополнительно монтируются горизонтальные перемычки в шахматном порядке. На первом отрезке она крепится снизу (2,5 м от потолка), на втором сверху (2,5 м от пола). Для обеспечения прочности конструкции стойки добавляются по торцам дверных, оконных проемов, соединяются горизонтальными перемычками с учетом углов расхождения откосов, уровня подоконника.

При необходимости изменения конфигураций проемов в них расширяется верхняя часть, монтируются арочные профили, выгнутые необходимым радиусом.

Перегородка из ГКЛ

Для перегородок прочность обычных cd стоек часто недостаточна, поэтому применяется усиленный cw профиль для гипсокартона цена которого немного выше. В комплектации двух ведущих производителей (Гипрок, Кнауф) для каждого типоразмера стройки предусмотрен направляющий профиль соответствующей ширины.

Технология аналогична созданию фальш-панелей, однако, в этом случае листами зашиваются обе поверхности каркаса. Пустотелые перегородки удобны для скрытной установки полотен сдвижных дверей, размещения трубопроводов инженерных систем. В местах прохождения коммуникаций стойки обычно подрезаются по ширине. В торцах проемов вместо перегородочного используется потолочный профиль для гипсокартона.

В нижних полках направляющих производители обычно просекают отверстия для удобного крепления к основаниям, так как бур с победитовым наконечником, которым высверливаются глухие отверстия в полах, стенах, перекрытиях, проскальзывает по металлу. Однако они не всегда совпадают с местами фиксации в реальных условиях, поэтому рекомендуется сверлить дополнительные отверстия заранее после предварительной разметки.

Профиль скрепляется между собой, с дополнительными элементами 9,5 мм саморезами толщиной 3,5 мм, имеющими двухзаходное сверло.  Листы фиксируются на обрешетке специальными метизами с потайной головкой. Резьба на них отличается мелким шагом, предназначенным для металла. Имеющиеся в продаже аналоги для дерева применяют при установке ГКЛ непосредственно на деревянных стенах, вертикальных поверхностях, обшитых ОСБ, ДСП, фанерой. Для металла они бесполезны, так как не обеспечивают необходимую прочность конструкции.

Уровневый потолок из ГКЛ

В отличие от обычного выравнивания потолка листами ГКЛ многоуровневый потолок резко увеличивает художественную ценность интерьера. Для него понадобится чуть больше материала, работы станут более трудоемкими. Ведущие производители каркасных систем этого типа значительно облегчили труд облицовщиков. Направляющий, стоечный профиль для потолка из гипсокартона комплектуется дополнительными элементами, облегчающими сборку пространственных конструкций.

Технология уровневого потолка несколько отличается от конструирования перегородок, фальш-панелей:

  • в качестве направляющих используется самый легкий профиль ud, фиксирующийся по периметру стен на высоте нижнего уровня
  • фиксация каркаса для первой ступени реализуется либо подвесами, либо загнутые в местах надреза стойки крепят верхним краем в кусок стартового профиля, установленного на потолке
  • изготовление следующих уровней осуществляется установкой стоек на потолок подвесами без направляющих
  • электрика для осветительных приборов, климатического оборудования проходит внутри каркаса, монтируется до обшивки конструкции листами ГКЛ

Во избежание ошибок для проектирования уровневых потолков рекомендуется обращаться к профессионалам. Помимо визуализации картинки создаваемой конструкции для более удобного восприятия они изготовят развертку потолка с реальными эксплуатационными размерами. Это значительно облегчит разметку в местах установки подвесов, светильников снизит отходы кроя.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru
