Монтаж профиля для гипсокартона: пошаговая инструкция

Перед установкой гипсокартона следует подготовить каркас, на котором он будет крепиться. Для этих целей используется специальный профиль, различающийся по размерам, сечению и конфигурации. Об особенностях монтажа профиля для гипсокартона и о его назначении поговорим далее.

Оглавление:

  1. Профиль для гипсокартона: характеристика и общие сведения
  2. Основные виды металлического профиля под гипсокартон
  3. Особенности крепления металлического профиля
  4. Особенности установки профилей под гипсокартон по периметру помещения
  5. Монтаж профиля для гипсокартона направляющего типа
  6. Монтаж профиля гипсокартона своими руками: вертикальные участки
  7. Установка горизонтальных фрагментов из металлического профиля

Профиль для гипсокартона: характеристика и общие сведения

Гипсокартон является материалом, достаточно простым в применении. Однако, для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.

Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.

Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.

Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:

  • деревянные;
  • металлические.

Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.

Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:

  • высокую стойкость перед всеми внешними воздействиями;
  • доступность приобретения;
  • простота и надежность в использовании;
  • длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
  • данный профиль легко поддается реставрации;
  • разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.

Основные виды металлического профиля под гипсокартон

В соответствии с назначением все профили под установку гипсокартона разделяют на:

  • основные;
  • направляющие.

Размеры профиля для гипсоскартона варьируются в соотношении с особенностями конструкции, которая из него возводится.

Первый вариант имеет маркировку Пс и ПП. Он предназначен для мест, с высокой нагрузкой. Именно на данный тип профиля и крепятся гипсокартонные листы. Два варианта направляющего профиля различаются по краям в виде буквы П или С.

Для направляющего профиля существует маркировка ПН. Он является горизонтальной планкой, которая является основой для крепления вертикальных стоек. Именно данный профиль образует основу стального каркаса.

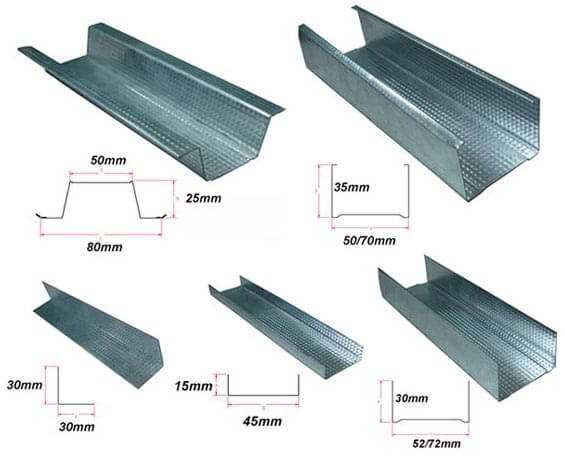

Предлагаем ознакомиться с основными вариантами профиля для гипсокартона, изготовленного из металла:

  • ПН – представляют собой направляющие профили потолочного назначения, так как именно на них крепится гипсокартон, используемый в процессе отделки потолков;

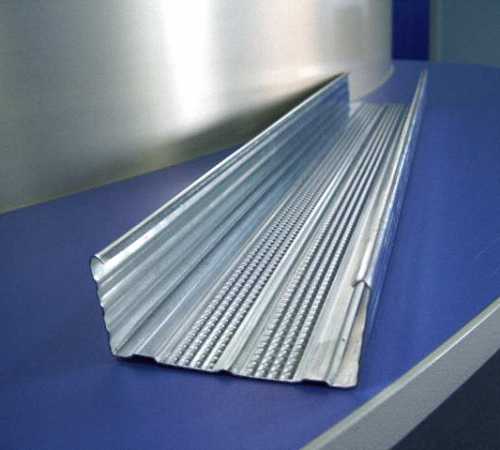

  • ПП – разновидность потолочного основного профиля, используется в процессе фиксации гипсокартона на потолке, его фиксируют по периметру комнаты, при установке подвесных потолков;
  • ПН – профили стенового назначения, выполняют функцию вертикальной стойки в стеновых конструкциях.

Совет: Пс профили используют частично, то есть они устанавливаются отрезками, с целью экономии материала. На конечном качестве конструкции это никак не сказывается.

Существует еще два варианта профилей, которые используются нечасто:

  • угловые – помогают сформировать углы гипсокартонной перегородки, они устанавливаются непосредственно на уже вмонтированный гипсокартон и защищают его от воздействия разного рода механических раздражителей, при обустройстве потолка угловые профили фиксируют по периметру, при обустройстве стен они крепятся на полу и потолке;
  • арочные – применяются в процессе сооружения арок, кроме того, с его помощью формируют радиусные и разного рода асимметричные формы стен или перегородок, для фиксации такого профиля достаточно простых саморезов.

Учтите, что максимальный радиус сгибания арочного профиля составляет 50 см, при большей нагрузке, существует риск разрушения конструкции.


Особенности крепления металлического профиля

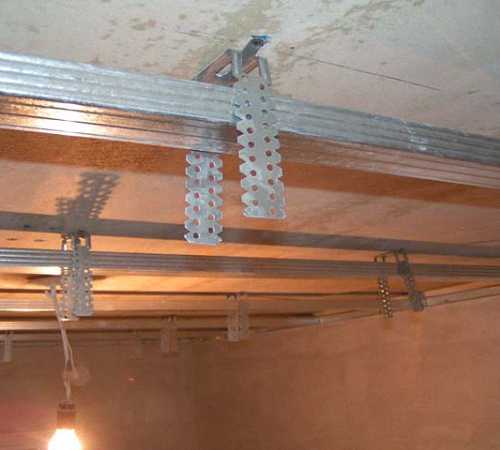

Для фиксации материала используются специальные подвесы, с помощью которых регулируется интервал между стеной и профилем. Таким образом, перед сооружением конструкции не потребуется предварительно выравнивать стены.

Если высота потолка более двух метров, то для установки профилей потребуется 5 подвесов, прикрепленных на потолке или на стене. С их помощью производится регулировка ровности всей конструкции.

Учтите, что основа металлической каркасной конструкции – профиль направляющего типа. Он фиксируется с помощью дюбелей и саморезов. Среднее расстояние между отверстиями составляет 200 мм. Таким образом, конструкция будет надежно прикреплена к стене.

Некоторые виды профилей уже имеют заранее просверленные отверстия, для новичков лучше выбрать именно такие материалы.

Для того, чтобы облегчить процедуру монтажа профиля под гипсокартон, предлагаем ознакомиться с полезными советами по проведению данного процесса:

1. На широкой стенке профиля с легкостью поместятся два гипсокартонных листа, но учтите, что каждый из них должен располагаться на нем равномерно.

Совет: Просчитайте установку вертикальных стоек таким образом, чтобы интервал между ними составлял на шесть сантиметров меньше, значения половины гипсокартона по ширине.

2. Шурупы устанавливаются в непосредственной близости со стенкой, для обеспечения более надежного крепления.

3. Забивайте саморезы исключительно под прямым углом, в противном случае, выкрутите саморез и установите его заново.

4. Все шляпки саморезов утапливаются на 0,5 мм в профиле.

5. Вертикальные стойки имеют специальное место для установки коммуникаций инженерного направления. Хотя в большинстве случаев, провода и трубы проходят непосредственно под гипсокартоном.

6. При отделке частного дома, следует позаботиться о наличии дополнительной тепло- и звукоизоляции.

7. При покупке профилей и направляющих под гипокартон следует увеличить необходимое количеств материалов на 10%, для компенсации различного рода срезов и технических моментов.

Особенности установки профилей под гипсокартон по периметру помещения

Для начала следует сделать разметку плоскости по которой будет производиться установка каркаса. Далее подготавливают инструменты в виде:

  • двух отвесов;
  • лески;
  • линейки;
  • молотка с гвоздями;
  • мела.

Для фиксации отвеса на стене используются гвозди, он должен быть закреплен на потолке, но свисать до пола. Второй отвес крепится таким же образом. Учтите, что отвесы не должны ни с чем прикасаться, так как нарушится ровность вертикали.

По стене натягивается леска в трех местах: сверху, снизу и по центру. Самая высокая точка на стене будет служить местом установки металлического каркаса. Отступая от нее место, проверьте точность разбивки. Параллельно заранее натянутой леске, натяните еще одну ее часть у боковой стенки. Соедините участки лесок, расположенных на двух стенах с помощью линейки, таким образом, сделайте метки по расположению плоскости.

Повторите данную процедуру со всеми остальными стенами и с потолком. С помощью правила и мела начертите периметр конструкции.

Монтаж профиля для гипсокартона направляющего типа

Чтобы дальнейшая конструкция из профилей была ровной и правильной, необходимо прежде всего правильно зафиксировать направляющий профиль, который является основой каркаса, принимающей на себя большую часть всей нагрузки.

Чтобы закрепить направляющий профиль потребуется наличие:

  • перфоратора;
  • электрической дрели;
  • молотка;
  • крепежей;
  • ножниц по металлу;
  • пассатижей.

Установите направляющий профиль на стену, согласно заранее произведенной разметке. Чтобы было удобнее работать, лучше весь процесс начинать с нижней части. Отступите от верхней части профиля 0,3 м, и просверлите отверстие, которое должно быть на несколько миллиметров больше, чем длина дюбель-гвоздей. Сделайте еще два отверстия в центральной и нижней части и установите дюбель-гвозди.

Проверьте ровность всей конструкции согласно заданной разметке, при необходимости подкорректируйте профиль и забейте гвозди. Далее измерьте расстояние, которое остается до конца стены и прибавьте к нему двадцать миллиметров, так как установка направляющих производится внахлест.

Используя ножницы для резки металлических изделий отрежьте боковые участки профиля и выгните его наружу, срежьте центральную часть и выровняйте с помощью пассатижей. Установите следующую часть профиля, при этом на стыковом участке, забейте дополнительный дюбель-гвоздь.

Выставите по разметке профиль и закрепите его дюбель-гвоздями. Точно также устанавливаются все последующие направляющие профили по периметру стен и потолка. Для дополнительного укрепления всей конструкции используют дюбеля, устанавливаемые с шагом в тридцать сантиметров. Перед этим, рекомендуется еще раз проверить конструкцию на ровность и соответствие разметке.


Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

  • электрошуруповерта;
  • саморезов по металлу;
  • лески;
  • пассатижей;
  • правила;
  • карандаша;
  • подвеса в количестве трех штук;
  • молотка;
  • крепежей;
  • электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Установка горизонтальных фрагментов из металлического профиля

Горизонтальные части являются перемычками, повышающими прочностные характеристики конструкции. Данные компоненты фиксируются непосредственно на конструкции, а не на стене. С целью экономии материала, в процессе крепления горизонтальных частей профиля, следует применять принцип крепления гипсокартона, то есть устанавливать перемычки в участках, находящихся под гипсокартоном.

Учтите, что в процессе монтажа гипсокартона следует использовать принцип шахматного порядка, то есть сначала укладывается целый лист, а затем его половина. Это поможет не допустить появления длинных швов и укрепит прочность конструкции.

Для выполнения данного процесса потребуется наличие:

  • шуруповерта;
  • саморезов с ножницами по металлу;
  • пассатижей;
  • крабов;
  • маркера.

В месте, где поперечный профиль пересекается с вертикальной конструкцией устанавливается специальная деталь, которая называется крабом. Если ровный крест не образуется, следует выполнить такие действия:

  • измерьте расстояние между средними участками двух вертикалей;
  • отрежьте заготовку и установите на место;
  • с помощью маркера отметьте участки установки профиля;
  • с помощью ножниц по металлу отрежьте нужный участок профиля;
  • пассатижи помогут выровнять резы и выгнуть боковые участки под прямым углом;
  • установите профиль и прикрепите его с помощью саморезов;
  • проверьте ровность полученной конструкции.

Видео монтаж профиля од гипсокартон:

strport.ru

размеры, виды и критерии выбора качественного профиля

История появления металлического профиля

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты строений. В 1885 году американец М. Барона Дженни использовал металлические стойки, проходящие через всю высоту строения, а в 1890-м его соотечественником Салливеном был предложен другой вариант – поэтажные пояса. Так получилась металлическая этажерка, которую мы с вами теперь называем каркасом. Ее рекордом был 40-этажный дом.

Но человек – натура неугомонная, имея помещение, ему хочется его реконструировать, установить дополнительную стену или перегородку. Для этих целей раньше использовали деревянные каркасы. Но они не всегда практичны, а также требуется уход за натуральным материалом, да и вес у конструкции достаточно большой, что не всегда благоприятно сказывается на основании строения.

Металл хорошо подходит для каркаса, он прочный, правда, очень тяжелый. Великолепно ведет себя при постройке домов и различных строений, но вот перегородка в квартире из него получится очень тяжелой, что создаст большую нагрузку на перекрытие и фундамент.

Но в 1926 году в США появился метод прокатки высокопрочных алюминиевых листов. С этого времени стало развиваться машиностроение, и с помощью специализированного нового оборудования стали раскатывать металлические листы, придавать им определенную форму. Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 столетия ознаменовалась тем, что строители стали постепенно при возведении внутренних перегородок и стен заменять деревянный каркас на металлический профиль.

Чем он так приглянулся специалистам?

Выставив все элементы каркаса в один уровень и обшив их гипсокартоном, можно быстро получить фактически идеально ровную как вертикальную, так и горизонтальную поверхность. Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря его свойствам надежно защищает от воды, огня и другой агрессивной среды.

Металлический профиль для перегородки из гипсокартона очень удобен в работе:

  • легко режется специализированным инструментом и монтируется;
  • его можно гнуть, придавать различную форму, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку. С этим материалом возможно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственным минусом является стоимость профиля. Но разве для качественного изделия это существенный показатель? Ведь стеновой профиль:

  • прочен,
  • долговечен,
  • износоустойчив,
  • водостоек,
  • огнестоек,
  • легок,
  • быстро монтируется,
  • применяется в любой период времени года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и обладая достаточной информацией, даже не специалист может самостоятельно собрать каркас и установить гипсокартон.

Виды металлического профиля

Металлические профили гипсокартонные в России производятся из оцинкованной стали по ГОСТ №№: 14918, 14918-80, 52246-04, Р 52246. А из листовой рулонной стали, при толщине 0,35-0,55 мм, марки 08-20 – по ГОСТ 1050-88.

По своему назначению профили можно подразделить на следующие категории:

  • маячковый, который помогает выровнять стены по строительному уровню, служит своеобразными рельсами. Широко используется в штукатурных работах;
  • направляющий потолочный, уже само название подсказывает аудитории, что он предназначен для монтажа каркаса на потолке и служит его основой;
  • потолочный. Он крепится к горизонтальной поверхности потолка и направляющему одноименному профилю;
  • направляющий — это изделие служит основой для потолочных и стоечных профилей;
  • стоечный, который закрепляется в направляющем профиле и создает жесткий каркас под гисокартон на стенах;
  • угловой – эта деталь используется для укрепления углов и придания им эстетичного вида.

Более подробно мы остановимся на трех последних изделиях.

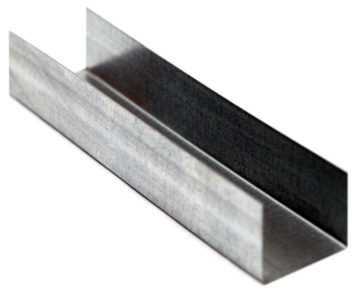

Направляющий профиль

Профиль направляющий, на чертежах его обычно обозначают ПН, изготавливается только в соответствии с ГОСТом. Отечественные производители – Волма, ГИПРОК, МАГМА – этот длинномерный элемент выпускают из тонкой оцинкованной стали и алюминия. Также российскому потребителю предлагается продукция концерна Knauf, о которой мы расскажем, но немного позже.

Благодаря методике холодной прокатки на специализированном профилегибочном оборудовании производятся детали. Толщина стали составляет 0,6 мм, а это хорошо сказывается на прочности изделия, ведь профиль несет на себе значительную, если не сказать основную нагрузку конструкции.

направляющий профиль

Направляющие для гипсокартона:

  • несут на себе функцию жесткой основы стоечного профиля;
  • служат перемычками для усиления жесткости конструкции каркаса, например, при установке оконных либо дверных коробок, перегородок.
Особенности строения ПН

Элемент выпускается в виде буквы П, для специалистов – в форме швеллера. Он выполнен с уже просверленными в стенке профиля отверстиями. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это намного ускоряет время монтажа, облегчает работу и благоприятно влияет на качество.

Если вам необходимо дополнительное отверстие, его легко сделать, используя такой инструмент, как дрель.

Полочка любого изделия равна 40 мм. Такой размер стандартен и для работника, который производит крепеж шурупов, а затем монтирует гипсокартон, и это заметно облегчает работу. Об этом вы сможете прочесть в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса», которую без труда найдете на нашем сайте.

В процессе монтажа направляющий профиль работает в паре со стоечным, значит, они должны быть идентичны по типу и размеру, а также ПН (стартовый) должен в обязательном порядке крепиться к горизонтальной поверхности пола и перекрытию.

Качественно установленный каркас вам обеспечит надежность конструкции, ее долгую эксплуатацию и целостность всех элементов. Но некоторые горе-мастера по своему незнанию или неоправданной экономии денежных средств меняют размеры профиля или вообще не используют его в работе. Это считается непростительной ошибкой, так как:

  • устойчивость нарушается,
  • надежность не соблюдена,
  • звукоизоляция под сомнением.

Замена элементов профилей металлического каркаса недопустима – технология монтажа будет нарушена, а это приведет к непредсказуемым последствиям (травмам, порче имущества, лишним денежным затратам).

Если для перегородки и стены в качестве основания используется ПН – значит, только он и должен крепиться к полу либо к потолку. Лишь в таком исполнении у вас будет прямолинейная и гладкая поверхность, которую вы потом будете облицовывать, а перегородка не завалится через пару месяцев.

Известная корпорация Knauf по производству гипсокартона и комплектующих к нему предлагает застройщикам свою продукцию. Ее изделия считаются усиленными, так как выполнены только из оцинкованного металла. Стоят они, конечно, дороже, но в этом случае высокое качество каркаса вам гарантировано.

По ТУ 1121-012-04001508-2011 выпускаются следующие направляющие профили.

[table id=7 /]

Каждому специалисту и человеку, далекому от строительной индустрии, но по воле случая столкнувшемуся с этими деталями, следует знать, что место разреза ПН не нуждается в лишней защите материала от коррозии.

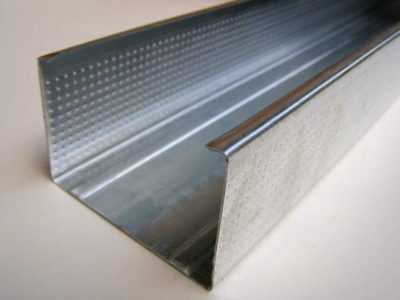

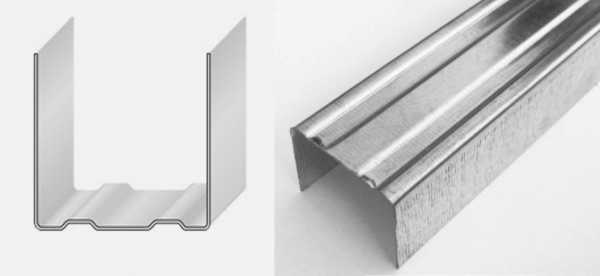

Стоечный профиль

Профиль стоечный, который принято на чертежах обозначать буквами ПС, делается в соответствии с ГОСТом и техническими условиями. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, для установки гипсокартонных листов он производится благодаря методике холодной прокатки на профилегибочном станке из полосы металла толщиной 0,6 мм и имеет ширину 50 мм.

Для устройства стен берут детали сечениями 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс выполнения работы по установке в гипсокартон крепежных элементов. Особенно это рекомендуется при двухслойной обшивке гипсокартоном, в этом случае исключается вероятность попадания шурупа мимо полки длинномерного изделия.

Стоечный профиль

Стоечный профиль (СП) для работы с гипсокартонными листами выполнен в виде буквы С. На полке профиль имеет продольные канавки, которые выполняют роль ребер жесткости. Именно они изделие делают более прочным, а средняя – становится прекрасным ориентиром для деталей каркаса и листа. К тому же каждый конец профиля, который крепится в стенке, имеет пару отверстий, диаметр которых равен 33 мм. Благодаря им можно монтировать сети инженерных коммуникаций внутри стен или перегородок.

Предназначен  для вертикальных направляющих металлического каркаса стен и перегородок, который затем будет обшит гипсокартонными листами.

Монтаж происходит в тандеме с ПН – того же типа и размера. Его длина зависит от высоты и конструкции стены из ГКЛ и также от требований к звукоизоляционным свойствам.

Монтаж требуется проводить в одном направлении с открытой частью ПН. Такой метод обеспечивает установку крепежа намного ближе к вертикали стены, и при монтаже очередного листа шуруп не будет отгибать внутрь полку длинномерной детали.

Стоечный профиль для гипсокартона Knauf исполняется в соответствии с ТУ 1121-012-04001508-2011. Методом холодной прокатки из тонкой стали. Корпорация Knauf выпускает металлический профиль усиленный (UA), который подходит в качестве стоечного профиля при установке дверных проемов. В технологии производства применяются современные разработки.

Место, где вы сделали надрез на детали, в дополнительной обработке не нуждается.

На поверхность наносится анодное покрытие из цинка, обладающее самовосстанавливающими свойствами. Оно закрывает появившиеся микротрещины – за счет процесса диффузии ионов цинка из места, которое не повреждено.

[table id=8 /]

Перфорированный угол защиты

Гипсокартонный лист – это хрупкий материал. Поэтому важно сохранить его целостность. Также в этой защите нуждается как внутренний, так и наружный угол конструкции. В этот момент на помощь приходит угловой профиль, еще его называют внешний угол защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, согнутую под углом 850 и имеющую длину 3 метра.

Алюминий – легкий материал, но его просто согнуть, поэтому требуется качественная  транспортировка и упаковка. Нарушение целостности изделия затрудняет монтажные работы. Еще он несколько дороже, поэтому оптимальным вариантом является оцинкованная сталь. Такое изделие обладает:

  • повышенной стойкостью к коррозии, плесени, вредным микроорганизмам;
  • хорошей прочностью;
  • достаточной жесткостью;
  • умеренной ценой.

Предназначен:

  • для отделки всех видов углов – как перфорированное приспособление, после монтажа гипсокартона, оконных откосов, дверных проемов. Он придает углу правильную геометрическую форму и помогает организовать фигурные изгибы;
  • для создания каркаса под ГКЛ. В дальнейшем угловой профиль скрывается за слоями шпатлевки.

Перфорированный угол защиты

Это изделие – сложная модель с большим количеством отверстий диаметром в 5 мм, расположенных по всей площади уголка. Именно они дают возможность шпаклевке проникать на обрабатываемую поверхность.

На стену крепится без проблем, лишь необходимо приложить небольшое усилие, чтобы он стал на место. Изначально заниженный угол в 85о, а не 90о даст вам гарантию стопроцентного прилегания профиля к поверхности.

Корпорация Knauf своим потребителям предлагает углозащитный профиль (ПУ), который выпускается согласно

ТУ 1121-012-04001508-2011. Он усиливает конструкции из КНАУФ — листов и аналогичных деталей металлического каркаса. Деталь выполнена из оцинкованной стали отличного качества и имеет высокие показатели по стойкости к коррозии.

[table id=9 /]

Только вы можете решать, какой материал выбрать, – будет ли конструкция из металлического профиля либо деревянного каркаса. Важно, чтобы она и ее элементы были качественными. Тогда вам не понадобится тратить силы, время, деньги на переделку.

Как выбирать металлический профиль при покупке

Приобретая товар, потрудитесь обратить внимание на условия хранения материала на складе. Изделия должны лежать под навесом, правильно, если обстановка по климатическим факторам будет соответствовать группе ОЖ4 ГОСТ 15150-69. Производитель обязан гарантировать соответствие товара нормативным документам, а продавец – отсутствие повреждений во время хранения и доставки.

Стоит обращать особое внимание на то, что металлические изделия на объект должны доставляться в упакованном виде. Для этой цели подходит любой вид транспорта, лишь бы упаковка не могла быть повреждена во время транспортировки.

Какой материал покупать следует решать самостоятельно, мы предлагаем вам сопоставить вес и ценовую политику изделий:

[table id=14/]

Любое изделие этого вида должно отвечать:

  1. Требованиям Федерального закона «О безопасности зданий и сооружений» от 30.12.2009 № 384-ФЗ.
  2. Техническим условиям и ГОСТ.
  3. Образцу-эталону, который на предприятии утвержден в определенном порядке.
  4. Соответствовать технологической документации и рабочим чертежам.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксируются и предварительно согласовываются.

[table id=11/]

Профиль не должен иметь раскатанных трещин и трещин напряжения. На торцах и кромках нельзя допускать:

  • расслоений,
  • рваных поверхностей,
  • зазубрин.

В профиле из оцинкованной стали в месте изгиба на 180° прочность сцепления покрытия с металлом сильно не должна нарушаться. Можно допустить лишь сеточку мелких трещин по месту изгиба и отслоение покрытия из цинка от краев на расстояние до 6 мм.

Решив построить в своем доме перегородку, отдайте предпочтение профилю большей толщины. Тогда каркас будет более устойчив к динамическим деформациям и толчкам. Но и не стоит забывать об имеющемся в наличии пространстве, в маленьком помещении такой объект будет громоздок и не эстетичен. Думаем, что наши советы помогут вам возвести прочную и красивую конструкцию. А как сделать это правильно, можно узнать в статье «Работы с гипсокартоном: пошаговая инструкция по обшивке и выравниванию стен гипсокартоном, монтажу перегородок из ГКЛ на каркас и без каркаса».

glaver.ru

Размеры направляющих для гипсокартона

Гипсокартонные системы Кнауф (Knauf) в качестве конструктивной основы имеют жесткий металлический каркас, который собирается из стальных профилей различных типов, имеющих разные функциональные нагрузки. Данные профили изготавливаются способом холодной прокатки из стальной ленты, толщина которой составляет 0,55-0,8 мм.

Для того, чтобы защитить металлический профиль для гипсокартона от возможного воздействия на него различных агрессивных сред, его оцинковывают. На оцинкованной поверхности металлического профиля при нормальных условиях в воздушной среде появляется слой углекислого цинка, способный предотвратить дальнейшее окисление. Защитное покрытие получится очень действенным в том случае, когда сцепление внешнего слоя цинка и стали будет очень прочным. Если профиль будет укорачиваться, то местам разрезов не потребуется дополнительная антикоррозийная обработка.

Профили, входящие в систему ТИГИ (Кнауф) могут иметь длину 2,75, 3, 4 и 6 метров, а при желании заказчика могут быть заказаны элементы любой длины.

Типы и основные размеры направляющих для гипсокартона

Далее будут рассмотрены размеры направляющих для гипсокартона и их назначение.

1. Потолочный направляющий профиль (экономичный) имеет длину 3 м, толщину 0,5 мм и размеры 17х20 мм

Потолочный направляющий профиль UD17 применяется для сооружения каркаса облицовки стен и одноуровневых подвесных потолков. Профиль UD17 применяется при монтаже каркаса пристенных конструкций (фальшстены) и подвесных потолков из гипсокартона в тех помещениях, где важно экономить полезную площадь, то есть на лестничных клетках, в коридорах, на балконах, лоджиях, в кладовках, гардеробных, санузлах и ванных комнатах. Материал, из которого сделан профиль, легко режется ножницами по металлу, а скрепляется с другими профилями и между собой с помощью саморезов по металлу, которые имеют размеры 3,5х9,5 мм.

Крепить потолочный направляющий профиль UD17 необходимо по периметру всего помещения на стены (если монтируется подвесной потолок), и к потолку и полу (если монтируются фальшстены) дюбелями, имеющими соответствующий размер.

У использования профиля UD17 есть некоторые преимущества перед другими материалами:

  • невысокая стоимость;
  • ощутимая экономия полезной площади;
  • отличная антикоррозийная стойкость;
  • простота монтажа и низкий вес;
  • универсальность;
  • большой срок службы и надежность;
  • пожаробезопасность и экологичность;
  • простота транспортировки.

2. Потолочный направляющий профиль имеет длину 3 м, толщину 1,5 мм и размеры 27х28 мм

Потолочный направляющий профиль UD27/28 применяется для монтажа каркаса облицовки стен и одноуровневых подвесных потолков. При выполнении монтажа каркаса подвесного потолка, данный профиль необходимо крепить по всему периметру помещения. Если же сооружается каркас облицовки стен, то профиль нужно крепить к потолку и полу. Стенки профиля имеют отверстия, диаметр которых равен 6 мм, расположенные на расстоянии 25 см друг от друга. Эти отверстия нужны для того, чтобы крепить профиль к стенам с помощью дюбелей.

Профиль легко режется ножницами по металлу, а скрепляется с другими профилями и между собой при помощи саморезов по металлу, имеющих размер 3,5х9,5 мм. Потолочный направляющий профиль UD27/28 необходимо крепить по всему периметру помещения на стены (если монтируется каркас подвесного потолка), и к потолку и полу (если монтируется каркас фальшстен) с помощью дюбелей, имеющих соответствующий размер.

3. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 42х30 мм

Направляющий профиль используется для направляющей основы, предназначенной для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов. Данный вид профиля монтируется вместе со стоечным профилем 42х37.

Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.

4. Направляющий перегородочный профиль имеет длину 3 м, толщину 0,5 мм и размеры 50х40 мм

Направляющий профиль UW выполнен в П-образной форме и служит основанием для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса облицовок и перегородок.

Монтируется профиль UW совместно со стоечным профилем CW. В стенках профиля имеются отверстия, диаметр которых 6 мм, предназначенные для того, чтобы крепить профиль к несущему основанию. Если вам потребуются дополнительные отверстия, то их легко можно просверлить при помощи перфоратора.

5. Направляющий профиль для перегородок имеет длину 3 м, толщину 0,5 мм и размеры 66х30 мм

Направляющий профиль используется в качестве направляющей основы, для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов.

Монтируется данный профиль совместно со стоечным профилем 66х37.

Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,5 мм, методом холодного проката.

6. Направляющий профиль, предназначенный для монтажа перегородок из гипсокартона, имеет длину 3-4 м, толщину 0,6 мм и размеры 75х40 мм

Направляющий профиль используется для направляющей основы, предназначенной для стоечного профиля и, помимо этого, для сооружения перемычек между ними внутри каркаса перегородки при сооружении дверных проемов.

Монтируется данный профиль совместно со стоечным профилем 75х50.

Изготовляется данный профиль из металлической оцинкованной ленты, толщина которой составляет 0,6 мм, методом холодного проката. В одной пачке содержится 8 штук профиля.

razmer-gipsokartona.ru

виды металлических и гибких профилей, их размеры, примеры на фото и видео

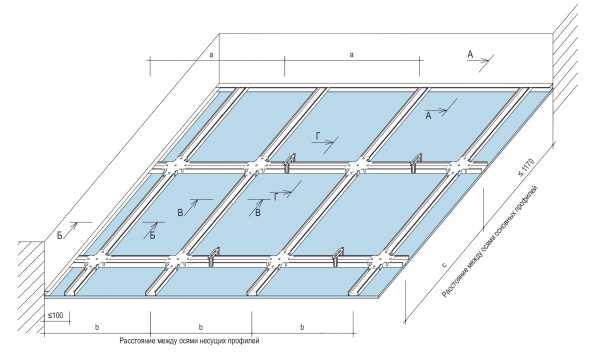

Фигурные и простые одноярусные и многоуровневые подвесные системы с облицовкой ГКЛ в качестве способа оформления базового перекрытия пользуются огромной популярностью среди населения. Вне зависимости от дизайнерских решений, для их создания необходима конструкция из профиля для гипсокартона в виде крепкого и надежного каркаса (см. фото).

Компании – изготовители такого отделочного материала как гипсокартон, постоянно работают над способами его монтажа, совершенствуя их. Так потолочный профиль для гипсокартона Кнауф позволяет создавать подвесные каркасы и различные фигуры на них (прочитайте также: “Подвесной потолок кнауф – этапы устройства”).

Виды профиля


Основной металлический профиль для гипсокартона предлагается двух видов CD и UD, об этом свидетельствует наличие в маркировке буквы D.

Профиль CD. При установке каркаса для создания потолочной системы на него возлагается основная нагрузка и обычно каждый ГКЛ опирается не менее чем на четыре профиля данного вида. CD профиль для потолка из гипсокартона монтируется на прикрепленные к базовому перекрытию П-образные подвесы, а его края помещают в профиль UD. Толщина используемого металла в зависимости от производителя составляет 0,4 – 0,55 миллиметров. CD потолочный профиль для гипсокартона имеет следующие характеристики: ширина – 60 миллиметров, толщина – 25 миллиметров, длина от 3000 миллиметров до 4000. Поверхности его основной и боковых перегородок для придания жесткости профилированы. Благодаря такому профилю можно сделать короб из гипсокартона в потолке.





Профиль UD. Его вспомогательная функция заключается в поддержке профиля CD, который вкладывается в него. UD монтируют по периметру помещения. Иногда он бывает востребован при создании фигурных элементов на потолочном каркасе. Толщина используемого металла в зависимости от производителя составляет 0,4 – 0,55 миллиметров. UD имеет такие размеры: ширина – 25 миллиметров, толщина – 25 миллиметров, а длина – от 3000 до 4000 миллиметров. Поверхность его боковых перегородок – гладкая, а нижняя часть для придания жесткости профилирована. Производится профиль для гипсокартона направляющий UD с крепежными отверстиями и без них.





При монтаже потолочного каркаса также задействуются пристеночные и стоечные профили для создания конструкционных решений с использованием гипсокартона, в их маркировке первыми являются буквы U и C, а последней – буква W. U означает вспомогательный профиль, а C – основной.

Профиль CW. Применяется исключительно для создания на потолке других уровней и различных фигурных потолков из гипсокартона, но если задействован также профиль UW. Толщина используемого металла в зависимости от производителя составляет 0,4 – 0,55 миллиметров. Размеры стоечный профиль CW имеет следующие: ширина – 20, 75 или 100 миллиметров, толщина – 50 миллиметров, длина – 3 или 4 метра. Поверхность его боковых перегородок и основной части для придания жесткости профилирована.


Профиль UW. Используется при выполнении фигурных изгибов на втором и третьем ярусах подвесных конструкций. Его монтируют к предыдущему ярусу потолка и закрепляют на подвесах. Толщина используемого металла в зависимости от производителя составляет 0,4 – 0,55 миллиметров. Размеры направляющий профиль UW имеет следующие: ширина – 50, 75, 100 миллиметров, толщина – 50 миллиметров, длина – 3 или 4 метра. Поверхность его боковых перегородок – гладкая, а основная часть для придания жесткости профилирована.

В продаже также имеется гибкий профиль для гипсокартона, предназначенный для крепления листов гипсокартона, используемого при декоративной облицовке помещений. В связи с небольшими объемами потребления этот вид профиля завозится из Польши и Германии. При расчёте конструкции учитывайте оптимальную толщину гипсокартона для потолка.


Приобрести потолочный профиль для гипсокартона Кнауф и других производителей можно в любом, торгующем гипсокартонном, магазине стройматериалов.

Вспомогательные крепежные элементы

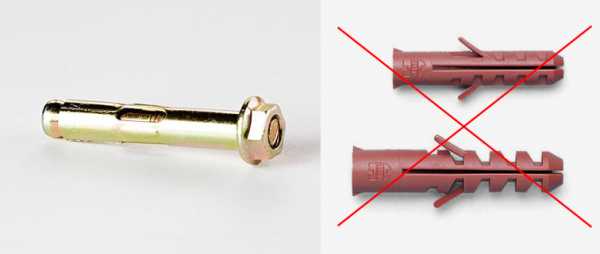

Ударный дюбель. Таким названием он обязан способу монтажа. Это означает, что шуруп в него не вкручивают, а его забивают молотком. Входящие в комплект дюбель плюс шуруп производятся разных диаметров и имеют различную длину. Когда выполняется монтаж потолочного профиля для гипсокартона, использовать специалисты рекомендуют исключительно пластиковый дюбель, поскольку он развальцован и не будет проваливаться в пустоты бетонного перекрытия. Для крепежного элемента, такого как дюбель, применяется более толстый шуруп, чем тот, что прилагается в комплекте. На фото можно посмотреть, как выглядят эти детали.


Дюбель – пустышка. Следует приобретать 6 -миллиметровый развальцованный образец, имеющий маленькую шляпку, не позволяющую ему проваливаться в пустоты.


Шурупы-саморезы. Чтобы смонтировать подвесной каркас, если используется 6-миллиметровый дюбель, обычно применяют саморезы, имеющие длину от 70 до 100 миллиметров. Чем толще шуруп, тем лучше. Блошки – мелкие саморезы – востребованы при соединении профиля и подвеса или между собой профилей. Их головка штампуется для использования под крестообразную отвертку, а конец имеет бур или форму конуса.


На видео рассказывают о выборе крепежа для профилей под гипсокартон:



Как советуют опытные мастера, при выборе блошек необходимо обращать внимание на то, насколько они прочно сидят на насадке: даже пребывая в горизонтальном положении, саморезы должны в них держаться, иначе при выполнении облицовки работать с ними будет невозможно.


Пэшки. Подвесы П-образной формы, представляющие собой перфорированные сгибающиеся пластины, востребованы при создании каркасов под ГКЛ.

pod-potol.com

Профили для монтажа гипсокартона | Мастремонт.ру

Автор Optimist На чтение 14 мин. Опубликовано

Профиль гипсокартона направляющий (ПН)

Описание: Профиль направляющий гипсокартона предназначается для монтажа гипсокартона в составе систем монтажа ГКЛ. Изготавливаеются из оцинкованного металла.
Назначение: Профиль направляющий используется как направляющая для стоечных профилей гипсокартона, а также для устройства перемычек между ними в каркасах перегородок.

Особенности монтажа направляющего профиля: Стоечные и направляющие профили гипсокартона в обязательном порядке устанавливают на пенорезиновую или полиуретановую ленту, а в при их отсутствия — на силиконовый герметик .

Металлические профили крепят шурупами или дюбелями (в зависимости от конструкции здания) ко всем строительным элементам с расстоянием не более 1 м. При этом каждый профиль гипсокартона (независимо от его длины) необходимо закрепить не менее чем тремя дюбелями (или саморезами.

Стандартная длина направляющего профиля — 3 метра.

Типы и размеры

Название профиля Размеры профиля, мм
ПН-2 50х40
ПН-3 65х40
ПН-4 75х40
ПН-6 100х40

Профиль стоечный (ПС)

Описание: Профиль стоечный гипсокартона предназначается для монтажа гипсокартона в составе систем монтажа ГКЛ. Изготавливаеются из оцинкованного металла.
Назначение: Стоечные профили для гипсокартона используют, как правило, в качестве вертикальных стоек каркасов, которые предназначены для гипсокартонных перегородок и облицовок.

Монтируется стоечный профиль в паре с соответствующим по размеру направляющим профилем. Его крепление в направляющей производится посредством шурупов или при помощи просекателя методом просечки с отгибом.

 Название профиля  Размеры профиля, мм
 ПС-2  50×50
ПС-3  65х50
ПС-4 75х50
ПС-6 100х50

Профиль потолочный (ПП)

Профиль потолочный предназначен для формирования каркаса подвесных потолков из гипсокартона и облицовки стен. У данного профиля полки и спинка имеют по три канавки для центровки ввинчиваемого шурупа и придают ему дополнительную жесткость. Потолочный профиль для гипсокартона позволяет произвести несложный монтаж каркаса требуемой конструкции потолка из гипсокартона с минимальными затратами времени.

Профиль потолочный направляющий (ППН)

Профиль направляющий потолочный служит в качестве направляющей при монтаже каркаса подвесного потолка из гипсокартона, а также облицовки стен. При монтаже каркаса подвесного потолка профиль крепится по периметру помещения, в случае установки каркаса облицовки — к полу и потолку.

Соединитель одноуровневый «Краб»

Соединитель одноуровневый «краб» применяется для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке.



Подвес прямой

Подвес прямой предназначен для крепления потолочных профилей для гипсокартона к несущим конструкциям. Закрепляется на базовом основании анкерным элементом или дюбелем.



J-профиль

Один из наиболее распространенных типов профилей. Выполненный из жесткого винила, он имеет большой ассортимент размеров. Мы предлагаем Вам основные типы для гипсокартона толщиной 10мм и 12,5мм. J-профиль применяется для защиты гипсокартона от влаги, оформления законченной кромки гипсокартона.

Примыкание к дверным и оконным блокам, к инородным материалам, а так же выполнение жестких торцов. Легко устанавливается, просто надевается на торец гипсокартона. Прекрасно красится. Как и все профили имеет великолепную адгезию.

J-профиль скрытый Mud On

Данный тип профиля позволяет сделать примыкание ещё более аккуратным, тем самым добиться более высокого класса отделки. Перфорированная часть профиля закрывается шпатлевкой и окрашивается вплотную до другого материала. Так же превосходно выглядит дополнительный слой гипсокартона, завершенный J-профилем скрытым.

Профиль для рустов

Профили для рустов используются для создания пазов глубиной 6 мм или 12 мм в гипсокартоне и производятся с большим диапазоном ширины. Профили для рустов предназначены для разрушения монотонности длинных гипсокартонных конструкций.

Могут устанавливаться в вертикальном, горизонтальном положении, а также под различными углами и в различных комбинациях. Профили для рустов 6 мм x 6 мм являются идеальным приспособлением для создания точных линейных деталей и могут загибаться в соответствии с конструкцией изогнутых стен и софитов.

Смотрите совет. Профили для рустов 6 мм x 6 мм могут также использоваться вместе с оптоволоконным кабелем#RL6 , который изготавливается NitenDay Industries. Совет: Устанавливайте мягкий шнур или пенный стержень внутри профиля для того, чтобы шпатлёвка не попала внутрь во время шпаклевания.

Профиль для оптического кабеля

Этот профиль специально разработан для установки оптоволоконного кабеля #RL8, производимого компанией NitenDay Industries, который может быть приобретен через Luma Sales Associates. Он может использоваться с гипсокартоном 12 мм или 8 мм. Специальные гребни предназначены для обжимки оптоволоконного кабеля.

Совет: Устанавливайте мягкий шнур или пенный стержень внутри профиля для того, чтобы шпатлёвка не попала внутрь во время шпаклевания.

Поворот для оптического кабеля 45 градусов

Оптоволоконный кабель должен выполнять последовательные повороты для поддержания равномерного вида. Для достижения этого компания Trim-Tex разработала 45 градусный поворот для оптического кабеля. Это позволяет выполнить прокладку кабеля 7.6 см с постепенным поворотом.

Этот компонент имеет специальные отметки на обратной стороне, которые могут отрезаться, что позволит Вам составлять компоненты все вместе для формирования 90 градусного угла или полный U-образный поворот.

L-профиль для арок

Компания Trim-Tex приложила все усилия для разработки продукции, которая является по своей природе уникальной и удобной в использовании. Мы старались продолжить эту традицию при разработке L-профиля для арок. Особенно успешно используются эти профили для отделочных колонн и гипсокартона свободной формы. Совет: L-профиль для арок штампуется для 16 мм гипсокартона.

Если необходима полка 12 мм, возможен обратный загиб в месте маркировочной линии, при этом снимается специальная полоска. Для удобства монтажа может использоваться Распылительный Клей Trim-Tex 847.Если необходимо оторвать полоску, прорежьте острым ножом внизу по линии отрывной.

L-профиль

Компания Trim-Tex является пионером в разработке виниловых L-профилей, предлагая широкий ассортимент этих элементов конструкции в соответствии с Вашими потребностями при выполнении отделочных работ. Специальный L-профиль 3210S разработан для использования с теневым профилем (глубина — 12 мм) для создания деформационных швов.

L-профиль со съемным краем Tear Away™

L-профиль со съемным краем Tear Away, поставляемый с полностью отрываемой маской 8 мм, является одним из самых распространенных профилей в данной индустрии. Отрывная маска работает как направляющая для шпателя, а также как защитная отделка при шпаклевании и покраске. После выполнения отделочных работ просто оторвите маску. Используйте для отделки оконных откосов.

Плоский L-профиль со съемным краем Tear Away #9000 предназначен для областей, где гипсокартон примыкает вплотную. Этот профиль также чаще всего используется для отделки гипсокартоном изгибов на арочных окнах.

Финишный трим

Оба подвижных отделочных приспособления имеют ширину 2.54 см и разработаны для использования вместе с любыми L-профилями компании Trim-Tex. Просто отрежьте L-профиль до нужного размера и установите финишный трим. Вы самостоятельно создаете необходимый размер L-профиля. Финишный трим с полкой 9,5 см разработан для заделки рамных щелей с шириной до 1 см.

Прямой защитный наружный угол

Выполненный из жесткого винила, Прямой защитный наружный угол представляет собой антикоррозийный и прочный отделочный уголок. Предлагается различной длины, чтобы снизить количество отходов и минимизировать склеивание. Сложная модель отверстий позволяет обеспечить проникновение шпатлевки через профиль к стене. Профиль становится частью стены.

Профиль удобен в использовании. Просто прикрепите к стене.

Прямой арочный защитный угол

Прямой арочный защитный угол является идеальным компонентом для отделки арок и других изогнутых конструкций. Спроектированные арочные язычки позволяют Вам перейти от внутреннего радиуса 25 см к внешнему радиусу 45 см. Для облегчения установки используйте Распылительный Клей Trim-Tex 847 для приклеивания арочных язычков к стене.

Совет: Изогнутые элементы свободной формы, отделанные Прямым арочным защитным углом, помогают создать впечатляющий внешний вид.

Прямой защитный внутренний угол

Прямые защитные внутренние углы самые удобные компоненты для отделки стены. Прямой защитный внутренний угол разработан таким образом, чтобы Вы могли создать совершенно четкие внутренние углы. Использование защитных внутренних углов для отделки стеновых ниш выполняется достаточно быстро и удобно.

Прямые защитные внутренние углы являются самовыравнивающими и совершенными приспособлениями, если изогнутые каркасы вызывают проблемы или когда стены не имеют идеальных углов. Чаще всего используются для отделки ниш.

Универсальный внутренний угол

Универсальные внутренние углы позволяют сделать свыше 1 500 км в год правильных четких внутренних линий конструктивных строительных элементов. Уникальная конструкция позволяет выполнить регулирование внутреннего угла от 70° до 150°.



Профиль для нестандартных внешних углов

Профиль для нестандартных внешних углов является достаточно эластичным для создания наружных углов от 120° до 140°. Этот компонент позволяет сделать Ваш внешний пирамидальный угол четким и правильным. Компания предлагает самые точные профили с тупыми углами.



Защитный угол Chamfer Bead™

Компания Trim-Tex снова устанавливает новые достижения с разработкой защитных углов Chamfer Bead. Если Вы устали от квадратных углов, но Вам нравятся прямые четкие линии, тогда защитные углы Chamfer Bead Вас точно устроят. Они смягчают комнату и в то же время поддерживают четкий вид угла. Жесткий виниловый уголок кроме этого безопаснее острого квадратного металлического уголка.

Те, кто уже сталкивался, с защитными углами Chamfer Bead признают, что они придают помещению современный вид. Совет: Для установки защитных углов Chamfer Bead стена должна быть отодвинута, как показано ниже.

Профиль Chamfer Stop

Придерживаясь своей постоянной политики — обеспечение пользователя большим выбором строительной продукции — компания Trim-Tex разработала профиль Chamfer Stop, который является совершенным дополнением к защитным углам Chamfer Bead. профиль Chamfer Stop разработан для установки за стеной. Нет необходимости загибать профиль за стену.

Используйте профиль для создания эффекта многоуровневой стены. Вместо деревянных формовых компонентов, Chamfer Stop является совершенным компонентом для отделки окон и дверей. Если у Вас есть фантастические задумки, Chamfer Stop поможет Вам воплотить их.

Наружный угол Chamfer 3 Way

U.S. Patent #D431,304
Компонент 3-Way разработан для отделки внешнего угла, где 3 профиля Chamfer Bead соединяются вместе. Нанесите небольшое количество строительного клея на язычки для соединения уголка 3-Way и профилей Chamfer Bead. В конечном итоге установите защитные углы Chamfer Bead.

Chamfer Marker

Маркер позволяет Вам быстро и легко сформировать внутренние углы 90 градусов и 135 градусов. Уложите Маркер на профиль Chamfer Bead или профиль Chamfer Stop, нанесите карандашом отметки вдоль разметочного края, далее отрежьте эти отметки и вся работа выполнена. Вы можете изготавливать точные углы в любое время.

Гибкий профиль для отделки колонн под «Армстронг» Flex Grid Angle

Это новый революционный способ для отделки круглых колонн, стеновых сводов и потолочных перекрытий свободной формы. Этот профиль выпускается с двумя стандартными размерами: 22 мм и 14 мм. Позволяет выполнить отделку колонн с радиусом 14 см и более. Для внутренних диаметров 3 м и больше используйте компонент 8158.

Для маленьких внутренних диаметров 90 см используйте компонент 8159. Смотрите инструкции по выполнению отделки внутренних диаметров. Профиль белого цвета для соответствия большей части решетчатых систем, кроме этого Flex-Grid Angle может быть покрашен в любой цвет.

Защитный угол «350 Bull»

Компания Trim-Tex разработала новые конструктивные компоненты, которые удобны в использовании, придают конструкциям элегантный вид — это защитный угол «350 Bull». Имея половину радиуса полукруглого 19 мм защитного угла, компонент 350 Bull подходит для подчеркивания больших и маленьких деталей, от ниш, перекрытий и пристроек до внешних углов, балконов и окон.

Уникальная конструкция не требует обрезки угла на стене. Установка выполняется аналогично установке прямого защитного угла. Очень широкий фланец изготавливается для сверхжесткого уголка.

Защитный угол «350 Cobra Bull» арочный

Компания Trim-Tex – новатор в производстве пластиковых профилей для гипсокартона — представляет профиль 350 Cobra Bull. Только 350 Cobra Bull не требует шпаклевания прорезов на открытой поверхности профиля. Уникальный дизайн перфорированной части позволяет выполнять маленькие детали с внутренним радиусом 38,1 см или внешним 61 см .

Имея такие характеристики 350 Cobra Bull – правильное и единственное решение.
U.S. Patent # 6,119,420

Защитный 135° угол «350 Bull»

Мы не были бы лидерами в строительной индустрии, если бы разочаровывали покупателей. Поэтому компания Trim-Tex представляет Вам полную коллекцию профилей и принадлежностей 350 Bull. Защитный 135° угол 350 Bull подходит для нестандартных стен. Когда используете 0921 3-Way наружный угол для 350 Bull 135° , вы создаете скульптурную композицию. Это новый метод в технологи Drywall Art.

L-профиль «350 Bull™»

L-профиль «350 Bull™» работает как J-профиль скрытый или L-профиль «Chamfer Stop™». Его не нужно заворачивать за гипсокартон. Прекрасен для декоративной отделки или для конечной отделки вокруг оконных и дверных проемов. Сэкономьте на отделке деревом. L-профили » 350 Bull™» – элегантный, экономичный путь отделки оконных и дверных проемов.

L-профиль «350 Cobra Bull™» арочный

Как и защитный угол «350 Cobra Bull™», L-профиль «350 Cobra Bull™» создан без прорезей. Он может использоваться для создания красивых изогнутых элементов. L-профиль «350 Cobra Bul™»l может быть использован для отделки арочных дверей и окон. L-профиль «350 Cobra Bul™»l может гнуться от 91,44 см внутреннего и до 91,44 см внешнего радиуса.
U.S. Patent # 6,119,420

3-Way наружный угол для профиля 350 Bull™

Предназначен для завершения 3-х защитных углов «350 Bull™», которые соединяются под внешним углом 90° . Приклейте эту маленькую конструкцию на ушки, чтобы скрепить 350 Bull в 3х-сторонний угол и 350 Bull угловые профили. Завершение соединяющихся профилей.



2-Way внутренний угол для профиля «350 Bull™»

Предназначен для завершения двух внутренних угловых профилей 350 Bull™, чтобы соединить их под углом 90°. Приклейте к нему два угловых профиля за ушки 350 Bull™.





Внутренний угол для L-профиля «350 Bull™»

Предназначен для завершения двух внутренних угловых 350 Bull L-профилей, чтобы соединить их под углом 90?. Прекрасен для уровневых накладок.





Наружный угол для L-профиля «350 Bull™»

Предназначен для завершения двух внешних угловых 350 Bull L-профилей, чтобы соединить их под углом 90?. Прекрасен для уровневых накладок.





Маркер для профилей «350 Bull™»

Создавайте прекрасные внутренние углы с помощью 350 Miter Marker. Этот инструмент высокого качества, размечающий неровные внутренние углы на 90° и 135° так же как выравнивающие пометки для спрямления дверных и оконных проемов. Каждый инструмент выпускается с подробной цветной инструкцией.

Полукруглый 19 мм наружный защитный угол

Смягчает углы и придает современный вид. Компания Trim-Tex предлагает наиболее полную линию полукруглых углов радиусом 19 мм.





Полукруглый 19 мм арочный защитный угол

Арочный профиль надрезан, чтобы соответствовать арке и другим кривым формам. Он может изгибаться от 38,1 см внутреннего радиуса до 50,8 см внешнего радиуса.





Полукруглый 19 мм 135° наружный угол

Прилагая все усилия для удовлетворения ваших желаний, Trim-Tex предлагает самую полную линию полукруглых защитных углов, в том числе и внешний 135° 19 мм защитный угол. Этот профиль был создан для внешних неровных углов (45° или 135°)





Полукруглый 19 мм внутренний защитный угол

Полукруглый R=19 мм внутренний защитный угол предназначен для внутреннего угла в 90°.







Полукруглый 19 мм 135° внутренний защитный угол

Для отделки ваших неровных внутренних углов, компания Trim-Tex предлагает внутренний 135° полукруглый защитный угол.







J-профиль полукруглый 19 мм

Выпускается в двух наиболее популярных размерах, J-профиль применяется для установки на гипсокартон. Нет необходимости загибать профиль за стену. Он великолепно подходит для отделки оконных и дверных проемов и других конструкций из гипсокартона.



Маркер для полукруглого 19 мм защитного угла

Создавайте прекрасные внутренние углы с помощью маркера. Этот инструмент высокого качества, размечающий неровные внутренние углы на 90° и 135°,а также выравнивающие пометки для спрямления дверных и оконных проемов. Каждый инструмент выпускается с подробной цветной инструкцией и работает со всей серией полукруглых 19 мм углов, включая полукруглый защитный угол, Bullnose Супер и Гигант L-профили и Bullnose Fast Cap.

0903 2-Way полукруглый 19 мм универсальный угол 0904 3-Way полукруглый 19 мм наружный угол

0903 предназначен для сопряжения двух 19 мм внешних углов, соединяющихся под углом в 90°.
0904 предназначен для сопряжения трех 19 мм внешних углов, соединяющихся под углом в 90°.





Полукруглый 38 мм защитный угол

Двойной радиус стандартного Bullnose профиля, 38 мм угловой профиль Bullnose создает отличительный Датский дизайн. Сделан из жесткого винила, который защищает от повреждений и царапин. Он никогда не заржавеет.





Полукруглый 38 мм арочный защитный угол

Создан, чтобы соответствовать нашим обычным 38 мм Bullnose; Арочный Bullnose имеет колено с прорезами для согласования с большинством изогнутых форм. Отделывайте арки и другие кривые формы быстро и качественно, начиная от 38,1 см внутреннего радиуса до 76,2 см внешнего радиуса.



Полукруглый 38 мм 135° наружный защитный угол



Данный профиль используется для отделки неровных углов стен, а также придает более мягкий и открытый вид интерьеру.





Полукруглый 38 мм 135° внутренний защитный угол



Данный профиль великолепно подходит для завершения всех неровных внутренних углов.





Полукруглый 38 мм внутренний защитный угол



Внутренний угловой профиль Bullnose соединяет стены под углом 90° и создает округлый вид простому углу.





F профиль



Наружный профиль для соединения листов гипсокартона. Только белого цвета.

mastremont.ru

потолочный (CD, ПН), стеновой, усиленный, оцинкованный

Давно ушел в прошлое потолок, покрашенный побелкой или оклеенный безвкусными фотообоями, изображающими «звездное небо». Прогресс производства отделочных материалов дал возможность применять более интересные решения при ремонте, одним из которых стали каркасные конструкции, обшитые гипсокартоном. Их монтаж, выполненный при помощи потолочного профиля и специальных комплектующих, производится очень легко и довольно быстро, существенно сокращая сроки ремонтных работ.

Преимущества применения гипсокартона в обшивке потолка

Гипсокартон – уникальный строительный материал, имеющий массу полезных свойств и преимуществ. Его применение в отделке потолка позволяет достичь идеально ровной поверхности, которая является большой редкостью в большинстве наших домов. Смонтировав каркас из оцинкованного профиля для гипсокартона, можно скрыть все дефекты перекрытия. Если один из элементов обшивки будет поврежден, его замена не составит особых хлопот, и полный ремонт конструкции не потребуется.

Материал позволяет монтировать подвесные многоуровневые конструкции с подсветкой, разбивая пространство на световые зоны. Гипсокартонные потолки можно монтировать в помещениях с любым температурно-влажностным режимом. Однако в условиях повышенной влажности (в душевых или ванных комнатах) нужно использовать ГКЛВ – влагостойкий тип материала, имеющий в своей структуре гидрофобные «присадки». Его монтаж лучше осуществлять на каркас из усиленного профиля для гипсокартона.

Для повышения уровня противопожарной защиты применяют огнестойкие листы ГКЛО, которые содержат армирующие вещества или комбинированный материал, сочетающий в себе огне- и влагостойкие свойства (ГКЛВО). Вспомним и обычный ГКЛ – он вполне подойдет для ремонта сухого помещения.

Каким бы ни был вид материала, и в каких бы условиях он ни применялся, общее правило одно – красивый, ровный потолок можно получить, только смонтировав из потолочного профиля для гипсокартона надежный каркас.

К содержанию↑

Преимущества металлического каркаса

При монтаже подвесного потолка необходимо установить каркас, который обеспечит надежность и прочность конструкции. Металлическая обрешетка имеет массу преимуществ перед своим деревянным аналогом:

  • Долговечность, износостойкость – металл, находясь в любых климатических условиях, может десятилетиями сохранять свои свойства.
  • Влагостойкость, огнестойкость – профиль под гипсокартон изготовлен из качественной оцинкованной стали, он надежно защищен от воздействия влаги, огня, кислот и возникновения ржавчины. Металлический каркас можно монтировать в помещениях с постоянной повышенной влажностью.
  • Прочность, надежность – особая конструкция элементов позволяет добиться необходимой жесткости при условии соблюдения технологии монтажа.
  • Простота монтажа – металлические профили для гипсокартонных листов можно легко резать, изгибать, придавая им самые причудливые формы. Они отлично подходят для создания многоуровневых криволинейных потолков с различными вариантами подсветки.

Некоторые считают недостатком каркаса его высокую звукопроводимость. Если этот момент имеет для вас значение, не переживайте – проблему можно решить очень просто, проложив между перекрытиями и металлическими элементами слой особой уплотнительной ленты.

К содержанию↑

Виды и размеры профилей для крепления гипсокартона

Мы уже знаем, что каркас является основой – к нему крепятся детали обшивки, а от его жесткости и качественной сборки зависит прочность, красота, а также долговечность конструкции. Главный элемент обрешетки подвесного потолка имеет несколько разновидностей, выполненных из тонкой качественной стали методом холодного проката:

  • Несущий потолочный профиль CD (ПП) – крепится к перекрытию с помощью особого крепежа и несет на себе основную нагрузку всей конструкции. На боковинах и спинке этой детали имеются ребра жесткости (в виде канавок), увеличивающие прочность изделия и позволяющие центровать крепежные самонарезающие шурупы. Размеры этого потолочного профиля: стандартная длина – 3000, ширина спинки – 60, а высота полки – 27 мм.
  • Потолочный направляющий профиль ПН (UD) – специально создан для обустройства потолочных каркасов, в которых служит направляющей основой всей конструкции. Боковые части (полки) изделия «снабжены» продольными гофрами, придающими дополнительную жесткость. Основание имеет отверстия под крепеж. Размеры: длина – 3000, спинка – 28, полка – 27 мм.
  • Особый угловой профиль – нужен для защиты гипсокартона от механических повреждений при эксплуатации. Деталь оборудована отверстиями для проникновения отделочных растворов, что позволяет обеспечить более плотный контакт с материалом обшивки. Длина профиля составляет 3000 мм, ширина полок 25 или 31 мм, а толщина металла 0,4 или 0,5 мм.
  • Маячковый профиль для гипсокартона – используется в качестве опорной базы для выравнивания поверхности при выполнении отделочных работ. Он также изготовлен из оцинкованной стали высокого качества с отличными антикоррозийными свойствами. Наиболее распространены изделия, имеющие длину 3000 мм и сечение 62х6,6; 23х10 и 22х6 мм.

При монтаже потолочного каркаса также может использоваться стеновой профиль для гипсокартона CW или UW. Применяют его в основном для создания второго или третьего уровня конструкции.

К содержанию↑

Технология крепления элементов каркаса к потолку

Шаг первый: разметка

Первым этапом работ по монтажу потолочного каркаса является нанесение разметки. Из начальной точки необходимо провести горизонтальную линию, контролируя плоскость водяным уровнем. Если поставленная задача будет выполнена правильно, то конец этой прямой должен «придти» в ту же точку. Отметим, что данная разметка потребуется нам для установки направляющего потолочного профиля ПН 27х28.

Следующим шагом станет отметка точек крепления подвесов к потолку. Для правильного выполнения этой задачи нужно нанести на поверхности перекрытия параллельные линии на расстоянии 600 мм друг от друга. Следует учесть, что расстояние от стен помещения до крайних линий должно быть примерно одинаковым. Этот этап работ крайне важен, так как именно по этой разметке будет крепиться несущий потолочный профиль ПП 60х27 (как это делается, вы можете увидеть на фото).

Для того чтобы правильно определить места крепления подвесов, необходимо провести ровные перпендикулярные линии на расстоянии 500 мм друг от друга. Результатом этого мероприятия станет поверхность, расчерченная в виде сетки с ячейками 500х600 мм. В месте пересечения линий разметки будут крепиться подвесы – специальные элементы, крепящие профиль для ГКЛ к потолку.

Шаг второй: установка подвесов

Итак, мы уже обозначили места крепления подвесов, осталось выбрать нужные материалы и правильно их смонтировать. Если высота конструкции будет превышать 120 мм, то нам потребуются подвесы анкерного типа, однако стандартная технология устройства ГКЛ потолков не предусматривает таких высоких каркасов. Более распространены вертикальные подвесы – именно на них мы и будем крепить профиль для листов гипсокартона (подробнее смотрите на фото).

1 — анкерный подвес; 2- вертикальный подвес

Фото вертикального подвеса дает нам четкое представление о принципе работы этого «устройства». Обратите внимание, элемент представляет собой металлическую пластину, основание которой крепится к потолку дюбелями, вкрученными под прямым углом. Специальные крылья детали, поддерживающие каркасную конструкцию, имеют длину 120 мм, а при монтаже отгибаются вниз. Если несущий потолочный профиль с размерами 60х27 будет крепиться на высоте 70-100 мм, концы крыльев можно загнуть вверх или срезать.

Шаг третий: монтаж каркаса

В первую очередь монтируются направляющие. Для этого их нужно приложить к стене по линии разметки и закрепить дюбелями с шагом 500 мм. Помните – технология монтажа гипсокартона требует, чтобы отрезок металлопрофиля любой длины был закреплен как минимум тремя дюбелями. Теперь можно приступать к сборке каркаса, контролируя его плоскость с помощью уровня. Крепим потолочный несущий профиль к подвесам, используя по два самонарезающих шурупа с каждой стороны. Перемычки монтируем соединителями типа «краб».

К содержанию↑

Характерные ошибки при монтаже каркаса из профиля

Монтируя вертикальные конструкции, мы устанавливаем стойки каркаса с шагом 600 мм для того, чтобы лист крепился к ним в трех точках (по краям и по центру). Этот метод вполне подойдет и при обустройстве подвесного потолка из обычного ГКЛ толщиной 10 мм. Однако применение более толстого гипсокартона, а также материала другого типа (ГКЛВ или ГКЛВО) требует монтажа каркаса с шагом потолочного профиля в 400 мм.

Пластмассовые дюбеля приобрели популярность среди строителей, занимающихся отделкой. Тем не менее, в случае с монтажом подвесного потолка применение таких элементов недопустимо. Дело в том, что потолочный крепеж работает «на отрыв», а пластиковый дюбель под нагрузкой может выползти из своего гнезда. Для крепления подвесов к перекрытию лучше использовать анкерные болты или металлические дюбеля, а пластмассовыми можно крепить лишь пристенный профиль.

Некоторые мастера соединяют элементы каркаса саморезами. Такое крепление не совсем надежно, со временем оно может потерять прочность и расшататься. Мы рекомендуем применять для таких целей специальный инструмент – просекатель, напоминающий щипцы. Это устройство плотно прижимает детали друг к другу, а затем пробивает в их стенках отверстия, загибая и фиксируя металлические края ПП.

Вот некоторые самые распространенные ошибки, которые может допустить начинающий домашний мастер при монтаже подвесного потолка с использованием профилей. Друзья, не стесняйтесь, задавайте интересующие вас вопросы, рассказывайте о возникших при ремонте трудностях – мы с радостью поможем вам и поделимся своим огромным опытом в этом нелегком деле.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

Поделись статьей с друзьями:

ogipse.ru
