Виды и таблицы размеров профилей для гипсокартона

При строительстве или ремонте частного дома очень часто применяются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться к конструкциям из различных материалов, а одним из возможных и наиболее часто применяемых вариантов является каркасная конструкция из металлических профилей.

Металлические профили для гипсокартона могут применяться при монтаже различных по типу и назначению конструкций. В частном домостроении гипсокартонные профили обычно применяются для следующих целей:

  • формирования каркасов для подвесных потолков;
  • облицовки стен;
  • возведения двухсторонних перегородок;
  • обустройства ниш для купейных дверей.

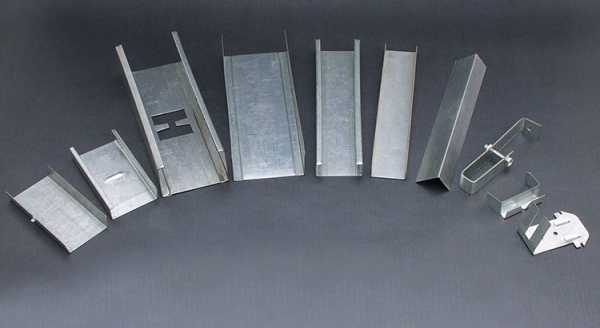

На рынке строительных материалов присутствует широкая номенклатура металлического профиля различных видов и размеров, отображённая в таблице 1.

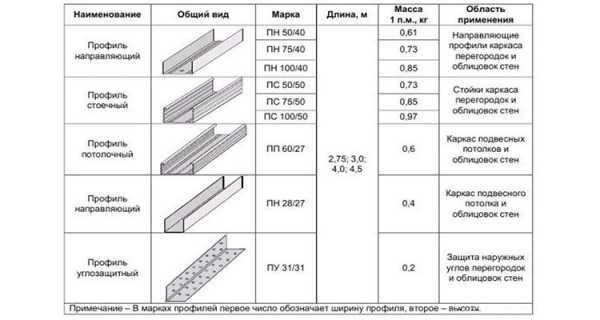

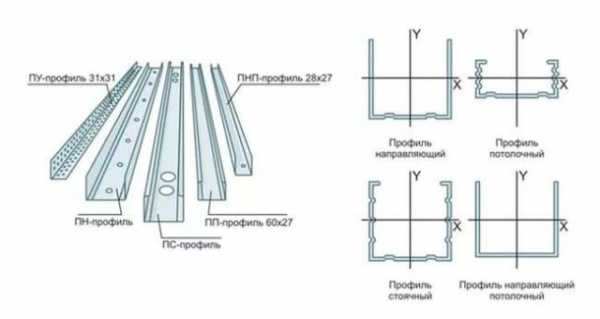

Таблица 1. Виды и обозначение металлического профиля для конструкций из гипсокартона

ПН (UW) профиль направляющий
ПС (CW) профиль стоечный
ПП (CD) профиль потолочный
ПНП (UD) профиль направляющий потолочный
ПА профиль арочный
UA профиль усиленный
U У-образный профиль с отбортовками
  Упругая шина
ПУ профиль угловой
ПМ профиль маячковый

Металлический профиль для гипсокартона изготавливается из рулонной оцинкованной стали толщиной 0,4—0,7 мм методом проката через профилегибочный станок, который формирует рёбра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы, а покрытие из цинка обеспечивает долговременную защиту изделия от коррозии.

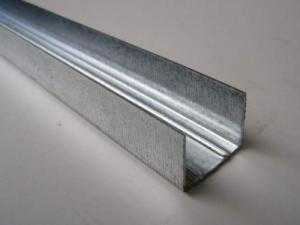

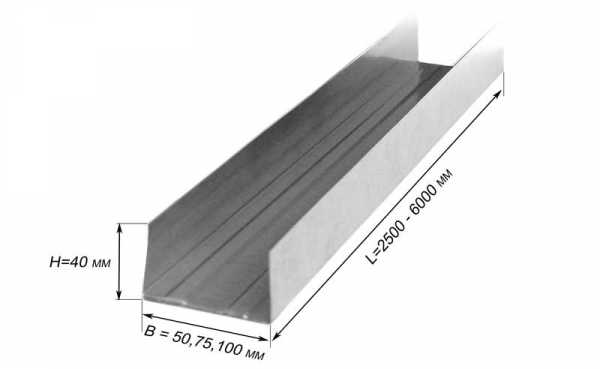

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

ПН (UW) – 50×40 0,4 – 0,6 50 40 2,6; 3,0; 4,0
ПН (UW) – 65×40 65
ПН (UW) – 75×40 75
ПН (UW) – 100×40 100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

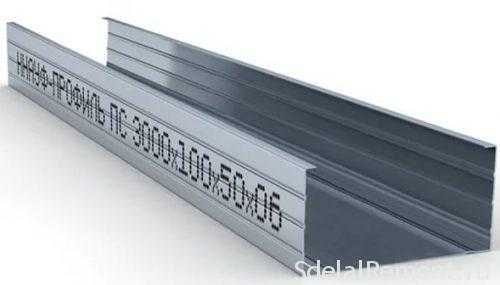

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

ПС (CW) – 50×50 0,4 – 0,6 50 50 2,6; 3,0; 4,0
ПС (CW) – 65×50 65
ПС (CW) – 75×50 75
ПС (CW) – 100×50 100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

ПП (CD) – 60×27 0,4 – 0,6 60 27 2,6; 3,0; 4,0

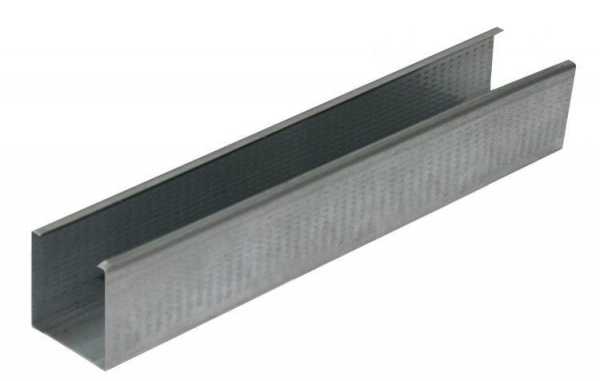

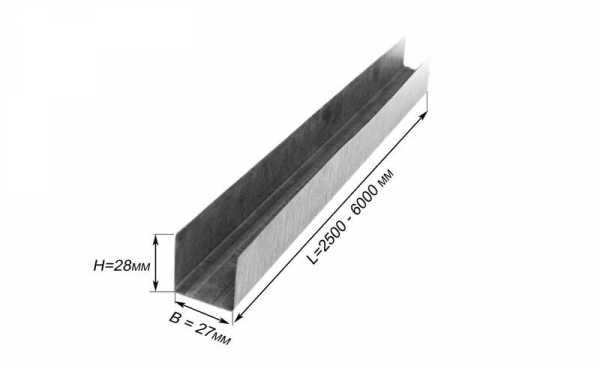

ПНП (UD) – профиль направляющий потолочный

Служит в качестве направляющей и удерживающей опоры для потолочного профиля ПП как при монтаже подвесных потолков из ГКЛ, так и при облицовке стен листами гипсокартона. Монтируется в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

ПНП (UD) – 28×27 0,4 – 0,6 28 27 3,0

Для удобства некоторые производители могут выпускать направляющий потолочный профиль с отверстиями в спинке под будущие монтажные точки.

ПА(CD) – профиль арочный

Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.

Таблица 6. Размеры арочного профиля

ПА(CD) – 60×27 konvex (наружн.) 0,4 – 0,6 60 27 2,6; 3,0; 4,0 1000
ПА(CD) – 60×27 konkav (внутр.) 500

UA – профиль усиленный

Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры усиленного профиля

UA – 50×40×2 2,0 50 40 1 2,6; 3,0; 4,0
UA – 75×40×2 75 2
UA – 100×40×2 100
UA – 125×40×2 125
UA – 150×40×2 150

U-образный профиль с отбортовками

Используется для монтажа потолков, перегородок, мансард, и обшивки стен. U-образный профиль применяется в случаях когда требуется сократить до минимума монтажное расстояние при креплении листов гипсокартона.

Таблица 8. Размеры U-образного профиля

U-образный профиль с отбортовками 0,6
98
15 4,0

Упругая шина

Упругая шина используется при монтаже ГКЛ в пространстве между перекрытием и конструкцией кровли, при небольшой монтажной высоте, при устройстве облицовки по деревянным рейкам или кирпичной кладке.

Таблица 9. Размеры упругой шины

Упругая шина 0,6 60   4,0

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

ПУ20×20 0,22 – 0,25 20 алюминий 2,5; 3,0
ПУ25×25 0,4 25 оцинкованная сталь
ПУ30×30 0,4 30
0,5
ПУ35×35 0,5 35

ПМ – профиль маячковый

Используется как опорная направляющая при отделочных работах по выравниванию поверхностей (оштукатуриваниие, шпаклевка, заливка стяжки пола). Крепится в требуемый уровень при помощи строительных растворов.

Таблица 11. Размеры маячкового профиля

ПМ6×22 6 22 3,0; 2,5 от 0,35 до 0,55
ПМ6×22 60
ПМ6×22 10 23


samdomstroy.by

Потолочный профиль для гипсокартона: размеры и виды


Подвесной потолок, сделанный из гипсокартона, имеет прочный каркас. Он, в свою очередь, делается из профилей, соединенных различными видами соединителей и прикрепленных саморезами. Подбирать потолочный профиль для гипсокартона и комплектующие, следует исходя из некоторых советов.

Схема с размерами потолочного профиля для монтажа гипсокартонаВернуться к оглавлению

Полное содержание материала

Потолочный профиль: свойства материала

Потолочный профиль применяется в каждой конструкции. Он делает конструкцию жесткой, прочной, качественно сделанной. Обладает такими свойствами:

  1. Оцинковка. Потолочный профиль покрыт оцинковкой. Делается он из стали. Это большое преимущество, потому как на такой профиль не действует влага.
  2. Сталь – это очень жесткий металл. Профиль из такого металла не будет податлив коррозии. Срок службы его неограничен.
  3. Оцинкованный профиль не может прогнить и быть испорчен насекомыми (как дерево).
  4. Профиль из стали не деформируется со временем. На него не может повлиять перепад температуры, сухой воздух или влажность.

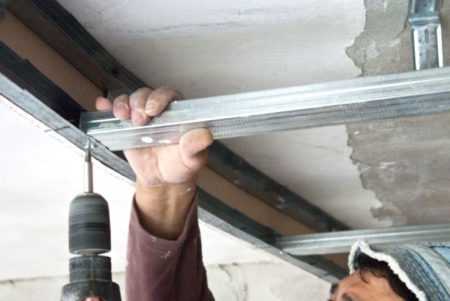

    Процесс крепления потолочного профиля к потолку

  5. Металлический профиль не поддается заражению грибком.

При таких положительных параметрах каркас из металлического профиля будет надежной опорой для подвесного потолка.

Вернуться к оглавлению

Стоечный профиль (CD или ПП профиль)

Стоечный профиль иногда называют еще и потолочным профилем ПП. Он является незаменимой составляющей потолочного каркаса для обшивки ГКЛ. Потолочный направляющий профиль для гипсокартона «кнауф» (наиболее популярный на строительном рынке) маркируется CD.

Он сделан по таким размерам, что после монтажных работ остатков практически нет. Расход на 1м2 погонный метр – 2.9.

Цена на строительных рынках 60 р. Размеры потолочного профиля для гипсокартона: длина достигает 4 метров; ширина стандартная 60 мм; высота бортиков до 2.8 см.

При таких размерах с ним очень легко работать. Если требуется меньший отрезок профиля, он с легкостью режется.

Вернуться к оглавлению

Виды потолочного профиля для гипсокартона

На строительном рынке существуют виды профилей, которые имеют такие размеры:

Несущий

Маркировка – UD. Он является главным направляющим профилем. По нему равняется вся конструкция каркаса. В него после крепления идет вставка профиля CD. К профилю впоследствии крепится гипсокартон. Ширина UD – 2.8 см, высота 2.7 см. Длина профиля может достигать до 4 метров. Толщина стенки зависит от фирмы производителя. В основном 0.4–0.6 мм. Цена такого профиля 39 р. Расход на 1м2 – по периметру.

Существующие виды потолочного профиля

При решении сделать подвесной потолок, следует брать «толстенький» профиль 0.6 мм. Такой профиль будет создавать жесткость конструкции, что немаловажно для будущего потолка. Более тонкий профиль подходит для монтажа выравнивания стены.

Потолочный направляющий

Профиль маркируется – CD. Этот профиль берет на себя основную нагрузку. Это основа для обшивки ГКЛ. Он также создает жесткость конструкции. Ширина профиля – 6 см, высота его 2.7 см Максимальная длина 4 метра.
В этом профиле есть один минус – он не создан для монтажа арки или другой криволинейной конструкции. Для этих изделий существует арочный профиль. В видео показан процесс монтажа потолочного направляющего профиля.

Перегородочные профили

UW профиль. Такие профили отличаются от плоскостных размерами:

  • несущий CW – 50–50 мм, 75–50 мм, 100–50 мм,125–50 мм, 150–50 мм;
  • направляющий UW – 50–40 мм, 75–40 мм, 100–40 мм,125–40 мм, 150–40 мм.

Несущий профиль максимум 4 метра. Имеет 2 ребра через всю длину, которые делают стенку более жесткой. В стоечном профиле есть специальный вырез в форме «Н» для проводов и кабеля. Направляющий профиль UW монтируется по периметру для установки общей плоскости. В него вставляются несущие профили. Стоечные профили применимы в монтаже каркаса для гипсокартона, как формирующие. Его крепят с шагом 40 см для совпадения границ листов гипсокартона.

Применение в каркасе подвесного потолка. Здесь их функции такие же. Они больше подходят для монтажа таких каркасов, потому как для подвесного потолка требуется жесткость и практичность.

Вернуться к оглавлению

Вспомогательные детали для потолочного каркаса

Направляющий профиль для гипсокартона служит основой и создает требуемую плоскость поверхности. Крепление происходит при помощи дюбелей и саморезов к стенам, а также к потолку.

  • Саморезы для гипсокартона очень многообразны по своей форме и по функциям:
    • для крепежа гипсокартона к каркасу потребуются саморезы TN25;
    • для крепления деталей в каркасе применяются саморезы LB 9, 11, 16.

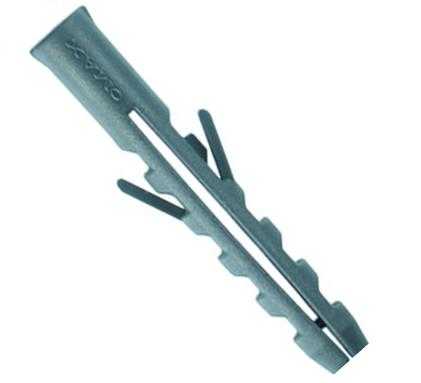

  • Для того чтобы прикрепить направляющий профиль, используются пластиковые дюбели с шайбами;
  • Подвесы к потолку крепятся с помощью специального анкер-клина.Монтаж анкер-клина

    Его срок службы неограничен. Из-за специальной обработки, он не подвержен коррозии. Его конструкция позволяет сделать крепление прочным и жестким;

  • Соединитель. Он двухсторонний. Применяется для CD. Соединяет профиля на разных уровнях каркаса подвесного потолка. Направление профилей получается перпендикулярное. Монтаж соединителей проходит при помощи саморезов;
  • Для работы с профилями требуются саморезы или просекатель механического типа. Работа с просекателем экономит время, но если возникает надобность разобрать металлическую конструкцию из профилей, тогда это будет сделать сложно. Просекателем легко можно сделать отверстия для прокладки проводов и кабелей;

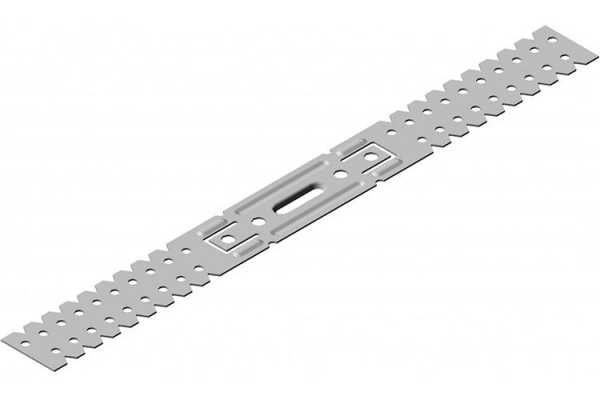

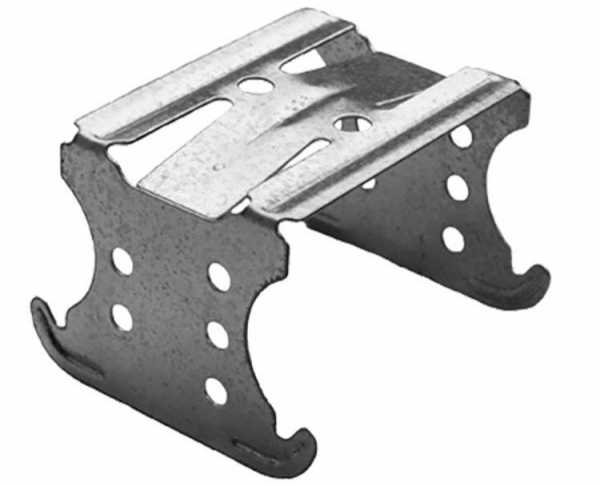

  • Для прикрепления профилей к стене, потолку используются подвесы. Они различны в своих модификациях и у каждого есть свои определенные функции. В монтаже подвесы очень просты и не требуют дополнительного времени.Схема крепления потолочного профиля на подвесы

    Расход на 1 м2 идет 0.7 шт:

  • Для того чтобы соединить два или больше профилей между собой, нужен краб для гипсокартона. В основном «крабы» устанавливаются в каркасах подвесных потолков. Крабы соединяют профили на одном уровне подвесной конструкции. Расход на 1м2 – 0.7 шт. Нагрузка на соединитель в 1 м2 идет 20 кг. Крабы монтируются при помощи специальных защелок. Саморезы в этом случае не нужны;
  • Удлинитель. Предназначен для последовательного соединения CD профилей. При вставке его в профили по бокам вкручиваются 2 самореза для прочности и жесткости;
  • Угловой соединитель. Более простой вариант замены «краба». Он имеет один уровень;

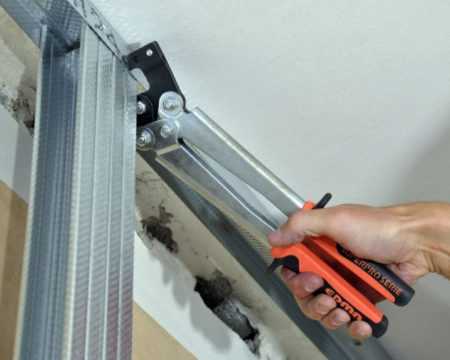

  • Клещи. Еще один инструмент для соединения профилей. В этом случае саморезы не понадобятся. При помощи этого инструмента можно соединить оцинкованные профили 7 мм;

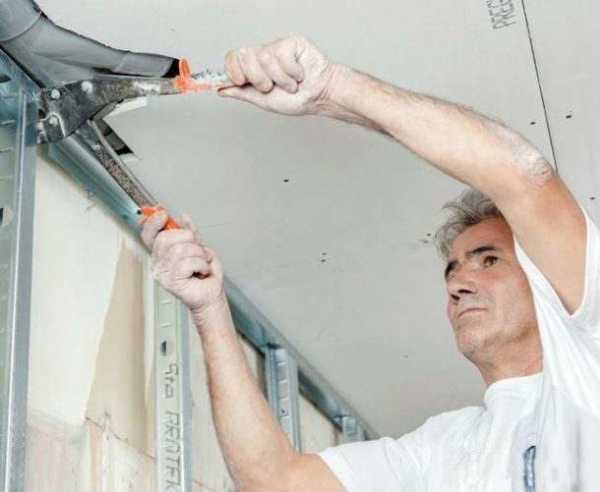

    Соединение профилей с помощью клещей

  • Для сверления отверстий в стене, потолке следует применить перфоратор;
  • Для того чтобы сэкономить время и не работать отверткой нужен шуруповерт. Достаточно крутящего момента в 10–15 Нм.

При поверхностных знаниях о профилях и при наборе инструментов для гипсокартона, работа с металлическим каркасом не будет сложной и затяжной. Если следовать алгоритму действий, конструкция получится прочной и надежной.

Вернуться к оглавлению

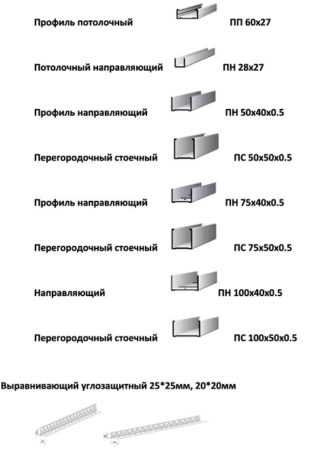

Фото подборка существующих видов потолочного профиля

gipsokarton-blog.ru

Профиль для гипсокартона: размеры и виды

Чтобы установить перегородку либо другую конструкцию у себя дома, необходим профиль для гипсокартона. Размеры и виды подобных изделий могут существенно отличаться. Предлагаем разобраться в их особенностях, чтобы не допустить ошибку во время покупки.

Направляющие могут быть различного вида и размера

Читайте в статье

Виды профилей для гипсокартона и их назначение: основная классификация

Производители предлагают изделия различной формы и размера. Чтобы приобрести все необходимое для установки конкретной конструкции, надо четко понимать, какие существуют виды профилей для гипсокартона и их назначение. Предлагаем познакомиться с основной классификацией.

Возьмите на заметку:

Большой ассортимент добавляет трудностей при выборе нужного вида и размера

Поверхностно-плоскостной профиль для гипсокартона

Могут крепиться к потолку либо стене. Их конфигурация стандартизирована, но существуют различия по толщине материала, длине и поперечных размерах самого изделия. Позволяют сформировать надежный каркас для крепления гипсокартона при правильном выборе типоразмера и соблюдения технологии монтажа. При этом важно помнить, что цена профиля для гипсокартона зависит от размера и вида.

Каждый вид имеет свое назначение

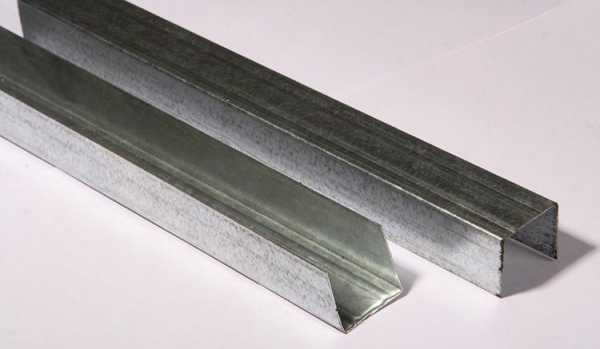

Направляющий профиль из гипсокартона: отличительные признаки

Маркируется ПН (UW). Является стартовым профилем для гипсокартона. Сечение П-образное. Стенки гладкие. Выступает в качестве опоры для различных стоек и перемычек. На него в процессе монтажа надеваются остальные элементы конструкции.

Направляющий профиль для гипсокартона может иметь различную длину (до 4,5 м). Наиболее востребована 3 м. Поперечные размеры подбираются индивидуально для конкретной системы.

Направляющие крепятся к капитальным конструкциям

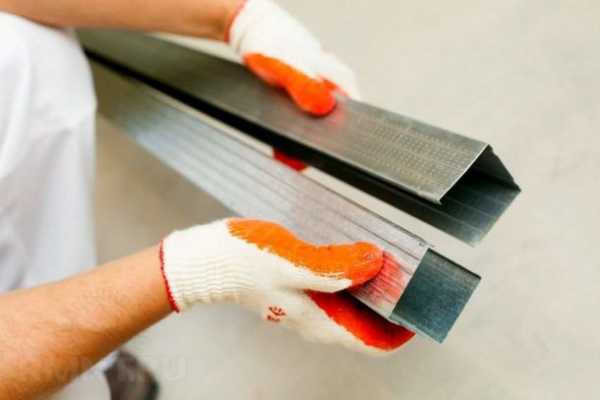

Стоечный профиль для гипсокартона: конструктивные особенности

Маркируется ПС (CW). Устанавливается внутрь направляющего и используется для крепления других элементов системы. Стоечный профиль для гипсокартона достаточно жесткий. Способен воспринимать значительную конструкцию. Имеет П-образное дополнительное сечение с дополнительными полками для фиксации других конструктивных элементов.

ПС 50/50: жесткость обеспечивается конструктивными особенностями

Внимание! Если основание ровное, стоечный может крепиться непосредственно к стене либо потолку.

Потолочный профиль из гипсокартона: основные виды

Может быть несущим ПП (CD) либо направляющим ППН (UD). Изделия с П-образным поперечным сечением, но с меньшими, чем у стенового, размерами для экономии пространства. Для увеличения жесткости потолочного профиля для гипсокартона предусмотрены дополнительные полки и ребра.

Конфигурация изделия позволяет уменьшить его размеры

Для фиксации элементов можно использовать специальный крепеж. Позволяет установить потолочную конструкцию любой формы и размера.

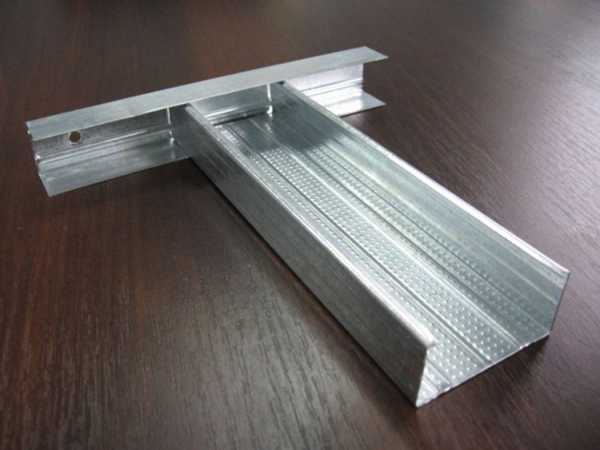

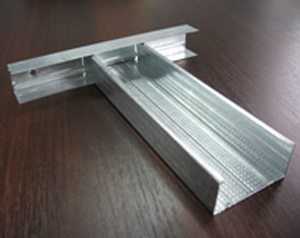

Пример соединения потолочного и потолочного направляющего
Угловой профиль для гипсокартона

Для усиления наружных углов стен гипсокартонной конструкции возможно применение перфорированного углового металлопрофиля. Для его изготовления используется металл толщиной 0,3-0,4 мм. Уголки устанавливаются на шпаклевку и сверху закрываются слоем шпаклевки.

Углы защищены от механического повреждения

Перегородочный несущий профиль для гипсокартона и фото готовых конструкций

Для изготовления перегородок из гипсокартона используется профиль UW и CW. Первый позволяет сформировать обшивку конструкции. Он используется при формировании периметра перегородки и обеспечения требуемой конфигурации.

Перегородочный профиль для гипсокартона CW позволяет обеспечить достаточную жесткость системы. Крепление листов может выполняться с обеих сторон.

Предлагаем посмотреть фото перегородок из гипсокартона, которые можно создать:

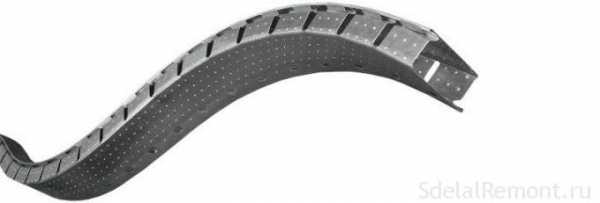

Арочный профиль из гипсокартона

Для арочного типа характерно сложное конструктивное исполнение. Для обеспечения достаточной гибкости у него имеются боковые разрезы. Дополнительная перфорация увеличивает жесткость изделия.

Позволяет сформировать конструкцию с радиальным изгибом. Изготавливается чаще всего из ПП 60/27. Стандартная длина профиля для гипсокартона 3 м. Минимальный радиус изгиба вогнутого элемента 500 мм.

Направление изгиба выбирается в процессе монтажа

Вспомогательные комплектующие каркаса профиля для гипсокартона

Для монтажа системы нужного размера и формы могут потребоваться специальные комплектующие для гипсокартона, у каждого элемента свое конкретное назначение. Вам потребуются соединительная продольная скоба, если надо соединить элементы.

Для фиксации скобы стоит воспользоваться саморезами

Также, возможно, придется приобрести профиль:

  • цокольный для создания ограничения по периметру облицовки. Наружная сторона шпаклюется;
  • шляпочный для монтажа листового утеплителя. Крепится к основанию. Позволяет отказаться от направляющих;
  • г-образный, если надо установить в стене с открытым торцами финишную либо стартовую планку;
  • z-образный, чтобы увеличить жесткость системы;
  • маячковый, если предстоит выравнивание основания.
Размеры маячкового выбираются индивидуально

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

  • подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;
Функциональный элемент

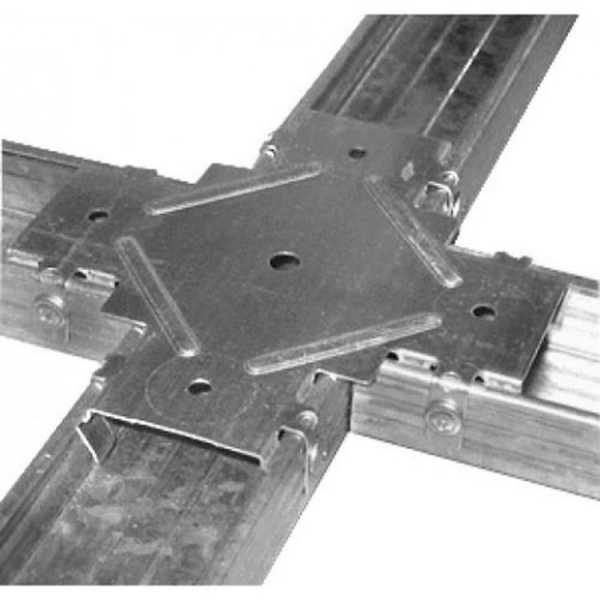

  • крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;
Сформировать надежное соединение несложно
  • двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
  • угловые скобы, устанавливаемые на торцах элементов конструкции.

Совет! При выборе крепежа обязательно учитывайте размеры металлического элемента.

Критерии выбора металлического профиля из гипсокартона

Чтобы монтируемая конструкция прослужила достаточно долго, надо правильно выбрать металлический профиль для гипсокартона. Внимание заслуживает не только его вид или размеры, но и другие важные моменты, на которые стоит обратить внимание.

При выборе важно учесть множество моментов

Покрытие профиля и толщина материала

При покупке стоит отдать предпочтение оцинкованным изделиям. При этом следует обязательно проконтролировать целостность покрытия.

Толщина изделия заслуживает особого внимания. Чем больше данный параметр, тем прочнее и жестче будет металлопрофиль и выше его стоимость. При недостаточной толщине элемента в процессе установки и под эксплуатационной нагрузкой он может изменить свою геометрию.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании "Дом Премиум"

Задать вопрос

«Для устройства перегородок оптимальными являются изделия толщиной 0,5 – 0,55 мм. Однако при наличии финансовой возможности стоит предпочесть 0,6 мм. Выбор более толстых изделий оправдан при установке высоких конструкций.»

Наличие дефектов покрытия недопустимо

Перфорация металлопрофиля для гипсокартона

При наличии выбора можно купить перфорированные изделия. Такой металлопрофиль для гипсокартона намного удобней монтировать, так как отпадает необходимость в просверливании отверстий. Дополнительные ребра жесткости обеспечивают достаточную прочность элементов, при этом они имеют меньший вес, чем гладкие цельные изделия.

Крепить перфорированные изделия намного проще

Профиль для гипсокартона: размеры и виды, предлагаемые ведущими производителями

Многие производители предлагают профиль для ГКЛ различного размера и вида. Выбрать подходящий вариант бывает достаточно сложно. Предлагаем познакомиться с продукцией ведущих производителей и ее отличительными особенностями.

Профиль для гипсокартона Кнауф пользуется повышенным спросом у специалистов. Все изделия обладают размерной и геометрической точностью. Это значительно упрощает выполнение монтажных работ. Однако их высокая стоимость заставляет обратить внимание на продукцию других производителей.

Размерная точность гарантирована

Продукция Металлиста и Giprok обойдется несколько дешевле. При покупке следует внимательно осматривать каждой изделие, чтобы убедиться в соответствии заявленным характеристикам. Гипрок предлагает изделия с рифлением, повышающим их жесткость. Однако при установке подобных элементов могут возникнуть сложности из-за не слишком плотного прилегания поверхностей при несовпадении «пупырышек». В процессе эксплуатации конструкции может слышаться характерный скрип.

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

  • направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
  • стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
  • перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.
Детальный чертеж упростит расчеты

Особенности установки стенового профиля для гипсокартона

Монтаж стенового профиля для гипсокартона выполняется с шагом 0,4 – 0,6 м. Расстояние выбирается исходя из геометрических параметров прикрепляемых листов. Так, если ширина гипсокартона 1,2 м, выбирают шаг 0,6. В этом случае металлопрофиль крепится по краям листа и посередине. Больше актуальной информации вы сможете найти в следующих видео:

Нюансы монтажа профиля для подвесных потолков

Чтобы потолочное покрытие получилось идеально ровным, необходимо строго придерживаться технологии. Предлагаем посмотреть видео, которое позволит узнать все нюансы и тонкость качественного выполнения работ:

Средние цены на профиль для гипсокартона в зависимости от вида и размера элементов

Если предстоит установка достаточно большой конструкции, важное значение имеет, сколько стоит профиль. Стоимость будет зависеть от многих факторов, включая производителя, вид, размеры, изделия, толщину металла. Очевидно, что при прочих равных параметрах цена профиля для гипсокартона 60х27 будет меньше, чем изделия 100×50.

Наибольшим спросом пользуется:

  • Knauf ПП 60х27 мм. Одно изделие имеет длину 3 м. Продольные гофры обеспечивают достаточную жесткость изделия;
  • Knauf ПС-2 50х50х3000 мм, имеющий С-образную форму. Позволяет сформировать достаточно плотный стык.
  • Кнауф ПС-4 75х50 3м.

Необязательно приобретать продукцию Кнауф. Продукция некоторых производителей получила также положительные отзывы.

Отзыв о профиле СПК «Стандарт»:

Подробнее на Отзовик: http://otzovik.com/review_5586604.html

профиль СПК «Стандарт»

Отзыв о профили для гипсокартона «Анкар»:

Подробнее на Отзовик: https://otzovik.com/review_4827977.html

профиль для гипсокартона «Анкар»

Делитесь в комментариях, какому оцинкованному профилю с размерами и видом вы отдали предпочтение, во сколько обошелся вам каркас, продукцию какого производителя вы приобрели.

housechief.ru

Как выбрать профиль для гипсокартона

Тема статьи: Виды профилей для ГКЛ конструкций

 В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.
Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.
Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам.
Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.
Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.

Профиль направляющий (ПН)

ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля.
Применяется при изготовлении каркасов стен и перегородок.
Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40.
ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.

Профиль стоечный (ПС)

ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ.
Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.
На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.
Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).

Профиль потолочный (ПП)

ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке.
Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27.
Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых.
Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.

Профиль потолочный направляющий (ППН)

ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27.
Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже.
Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20.
Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».
Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.

На практике использование профилей находит разнообразное применение:

 Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!

Купить профили для гипсокартона в интернет-магазине

← назад к списку статей и обзоров

05.05.2015, 9968 просмотров.

pssk-sar.ru

какие профиля нужны для перегородок, стен и потолка

Популярность гипсокартона в значительной степени связана с удобством применения легкого и прочного металлопрофиля, который является основой для крепления листов. Профиль под гипсокартон позволяет быстро соорудить каркас любой конфигурации с применением минимального набора инструментов. Если вы планируете в процессе ремонта использовать гипсокартон, вам следует знать, что металлические изделия для каркаса отличаются размерами, назначением и областью применения. Для того чтобы понять, какой профиль лучше выбрать в том или ином случае, нужно получить о его разновидностях хотя бы минимальное представление.

Профили для гипсокартона можно разделить на 2 основных вида – перегородочные и потолочные. В свою очередь, каждый вид состоит из направляющих (стартовых) и несущих (основных, стоечных) профилей. Направляющие устанавливаются по контуру будущей конструкции, после чего в них вкладывается несущий металлопрофиль. Он образует обрешетку, на которую крепятся ГКЛ. При определенных способах соединения разных деталей получаются различные конструкции: стеновая обшивка, перегородки, короба, ниши, подвесные потолки.

Металлопрофиль делается из стальной ленты с цинковым покрытием толщиной 0,4–0,8 мм на профилегибочных станках, где изделиям придается нужная форма. Тонкий металл (0,4 мм) может применяться только для облицовки стен. Металл большей толщины надежно держит подвесной потолок и используется для создания перегородок.

Любой металлопрофиль имеет спинку и полки, только у направляющего полки прямые, а у несущего – загнутые на концах.

Несущие потолочные профили

Каркас подвесного потолка нагружен только за счет веса конструкции. Потолочный профиль для гипсокартона обозначаемый ПП (CD), составляет основу каркаса и обеспечивает его жесткость.

Металлопрофили CD применяют также для обшивки стен и создания различных конструкций – полок, коробов, ниш, фальшстен, поэтому часто их называют стоечными профилями или стойками, а иногда – плоскостными.

Стоечные профили для гипсокартона имеют ребра жесткости, в которых удобно центрировать саморезы. Края полок загнуты внутрь для большей жесткости и для крепления подвесов.

Стандартный размер позволяет свести к минимуму количество отходов. Длина стойки составляет 2,6 м, 3 м, 4 м. Чаще всего применяют изделия сечением 60 × 27 мм.

Направляющий профиль для потолка

П-образные металлопрофили ПНП (UD) служат для направления и удерживания стоечных элементов.

Латиницей в скобках указывается маркировка Knauf.

Металлопрофиль применяют как при обшивке стен, так и при обустройстве потолка, располагая его по периметру помещения. Направляющие располагаются по периметру каркаса, обеспечивая расположение поверхности листов в одной плоскости. Их длина составляет 3 м, сечение – 28 × 27 мм.

Иногда рекомендуют использовать так называемый эконом профиль с меньшими размерами полок и толщиной и более узкий (направляющие UD 17 × 25, несущие CD 47 × 17) . Его стоимость существенно ниже, но такие изделия можно применять только для потолков при обшивке тонким (0,8–0,95 см) потолочным гипсокартоном и для облицовки стен небольшой площади.

Металлопрофили для перегородок

Стартовый перегородочный профиль ПН (UW) предназначен для монтажа гипсокартонных конструкций. Он крепится на полу и потолке как основа для будущей перегородки. Глубина составляет 40 мм, а ширина – от 50 до 100 мм. Такое разнообразие связано с необходимостью подбора толщины стены.

Стеновой профиль для перегородок из гипсокартона ПС (CW) выполняется с формой поперечного сечения в виде буквы «С». Он также подходит для облицовки стен. Размеры зависят от толщины и высоты конструкции. Длина металлопрофиля подбирается под высоту помещения так, чтобы не было соединений.

Специальные разновидности профиля

Кроме перечисленных разновидностей, существуют специальные изделия, используемые в особых случаях.

Металлопрофиль усиленный UA

Усиленный профиль для гипсокартона применяется с целью повышения прочности конструкции в следующих случаях:

  • создание подвесного потолка, имеющего повышенный вес;
  • крепление коробок дверей и окон;
  • когда нужно усилить высокие конструкции;
  • отделка стен с размещением большого количества коммуникаций.

Толщина металла составляет 2 мм, а высота полки – 40 мм.

U- образный металлопрофиль с отбортовками

Профиль применяется для экономии пространства между листом и основанием. Крепление производится через борта к потолкам и стенам. Высота изделия составляет всего 15 мм. Такой металлопрофиль должен стоять на ровном основании.

Профиль арочный ПА (CD)

Применяется для возведения сооружений сложной формы, где имеются изгибы. Изделия имеют те же параметры, что и потолочный металлопрофиль, но на них нанесены фигурные надрезы и перфорация. Арочный профиль можно сделать самостоятельно, для этого разрезают полки потолочного изделия на сектора и сгибают, придавая ему криволинейную форму.

Профиль угловой ПУ

Перфорированный уголок малой толщины (0,22–0,25 мм) служит для повышения прочности внешних углов гипсокартонных конструкций. Применяют оцинкованный и алюминиевый профиль. Угловой профиль монтируется на шпаклевку и ею закрывается.

Виниловые профили

Гибкий профиль для гипсокартона из винила предназначен для отделки углов, соединений конструкции с оконными и дверными блоками или в случае, когда стена имеет сложную форму. Выпускается несколько видов виниловых профилей.

  1. Арочный. Применяется для создания криволинейных конструкций с минимальным радиусом изгиба 50 см.
  2. J-профиль. Его надевают на кромки гипсокартона. На виниле хорошо удерживается краска.
  3. Кабельный. В него вкладывается провод для защиты от шпаклевки.
  4. Пазовый – для разделения длинных конструкций из гипсокартона.
  5. Уголок перфорированный. Применяется в основном для отделки внутренних углов, придает им четкость и завершенность.

Монтаж направляющего металлопрофиля

Сложности в монтаже металлопрофиля нет, но крепить его нужно по правилам. Способы можно увидеть на многочисленных фото и видео.

От правильности фиксации направляющего профиля для гипсокартона зависит ровность и надежность остальной конструкции. Последовательность монтажа направляющих при обшивке стен следующая:

  1. По разметке на пол устанавливается ПН. От его одной части делается отступ на 0,3 м и сверлится отверстие. Еще два отверстия делаются посередине и с другой стороны, после чего профиль крепится дюбель-гвоздями.
  2. Последующие направляющие устанавливаются аналогично по периметру потолка и стен.
  3. Вся конструкция крепится дюбелями с шагом в 30 см. Перед окончательным монтажом проверяется ровность и точность установки.

Монтаж стоечных профилей

Последовательность монтажа на стену будет следующей:

  • Стойки устанавливаются с шагом по размерам листов. На стене отмеряется расстояние по ширине листа и делается метка. Здесь будет проходить осевая линия вертикальной стойки, которая станет местом стыка ГКЛ. Такие метки делаются до конца стены, затем отмечаются центральные точки полученных отрезков. Здесь также будут крепиться стойки, приходящиеся на цент листа. С помощью отвеса проводятся вертикальные линии.
  • На полученных линиях через каждые 60 см ставятся метки и в этих местах сверлятся отверстия, после чего в них вставляются дюбели и крепятся подвесы.
  • Несущий металлопрофиль устанавливается в направляющие. Все профили выставляются по горизонтально натянутой леске, а заем фиксируются с помощью подвесов, концы которых загибаются и крепятся саморезами. К направляющим стойки крепятся саморезами «клопами» или просекателем.

  • Для повышения прочности конструкции к стойкам крепятся горизонтальные перемычки из того же типа металлопрофиля. Сколько их устанавливать, зависит от требуемой прочности каркаса. Они должны также приходиться на места стыков листов.

Листы вместе со своими половинками располагаются в шахматном порядке. Горизонтальные швы соседних листов не должны совпадать.

Заключение

Для создания надежного каркаса под гипсокартон необходимо разбираться в параметрах конструктивных элементов. Гипсокартонная конструкция получается более надежной, если каждый профиль применять по назначению и не заменять его тем, что есть в наличии.

Качество изделий зависит от производителя. Популярность завоевал профиль для гипсокартона Кнауф. Хорошо себя зарекомендовали отечественные профили для гипсокартона, цена которых ниже импортных.

mr-build.ru

классификация и название, назначение, видео и фото

Различные гипсокартонные конструкции создаются при помощи каркаса из металлических профилей. Они выпускаются различными по форме, размерам, назначению. Для определения нужного вида профиля следует разобраться с его предназначением, размерами. Виды изделия для гипсокартона предназначены для их конкретного применения, поэтому следует ознакомиться с каждым типом в отдельности.



Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений Сокращенное название на Российском рынке Сокращенное Европейское название
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW.  Толщиной 0.55-0.8 мм.  Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:



Маркировка изделия Толщина, мм. Ширина, мм. Высота ребра, мм. Длина, м.
UW (ПН)-2-50*40 0.5 50 40 3
UW (ПН)-4-75*45 0.5 75 45 3
UW (ПН)-6-100*40 0.6 100 40 4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.



Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м.
CW (ПС) 50*50 0.4-0.6 50 50 2.6; 3; 4
CW (ПС) 65*50 65
CW (ПС) 75*50 75
CW (ПС) 100*50 100
Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 — 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD.  Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины.  Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» — диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина  стандарт 3 метра на заказ  4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты  изгибания  профиля для арок на заказ, имеющего отличительные  удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия Толщина, мм. Ширина, мм. Высота, мм. Длина, м. Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF 0/4-0/6 60 27 2.6; 3; 4 1000
ПА(CD) – 60×27 KNAUF  (внутр.) 27 500
Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА.  Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия толщина изделия спинка профиля, мм. высота ребра, мм. кол-во рядов просечек на спинке стандартная длина профиля, м.
UA–50-40-2 2.0 мм. 50 40 1 шт. 2.6; 3; 4
UA-75-40-2 75 2 шт.
UA-100-40-2 100
UA-125-40-2 125
UA-150-40-2 150

Для защиты наружных углов

Маркируется ПУ. Данный вид для ГКЛ предназначен для обшивки углов от различных механических воздействий (удара) гипсокартонного изделия. Профиль имеет перфорацию, для лучшей фиксации к поверхности при использовании шпаклевки.  Имеет такие размеры:

Обозначение Толщина, мм. Ширина полочки, мм. Материал изготовления Длина профиля, мм.
ПУ 20-20 0.22-0.25 20 аллюминий  3
ПУ 25-25 0.4 25 оцинкованная сталь
ПУ 30-30 0.4 30
0.5
ПУ 35-35 0.5 35

Монтаж профилей

Для создания металлического каркаса следует применить профили и их комплектующие для того чтобы каркасная основа под гипсокартон была прочной и прослужила долгий эксплуатационный срок.

Для того чтобы порезать оцинкованный профиль используются ножницы для резки металла. Если резать профиль болгаркой, тогда при больших оборотах круга металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно при монтаже каркаса в ванных комнатах, а также на балконе – где есть повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления ГКЛ профилей

Направляющие профили крепятся к основанию (потолок, пол, стена) только при помощи дюбель-гвоздей. Размер крепежа зависит от нескольких факторов: материал основания, сложность металлической конструкции. Крепежи должны располагаться на расстоянии 25-30 см.

Подвесы для профилей крепятся на одной линии с профилем через каждых 40-60 см. минимальное расстояние берется в том случае, если предполагается большая нагрузка на гипсокартонную поверхность. Кроме того, для укрепления каркаса из стоечных профилей создается усиление, проходящее в месте утяжеления конструкции.

Для шумо, -звукоизоляции применяется уплотнительный материал, выбор которого зависит от места, уровня влажности, пожаробезопасности.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но так же следует обращать внимание на фирму-производителя. Такие профили для гипсокартона, как «KNAUF» производятся размерами согласно всем гостам, придерживаясь всех технических характеристик.

Подробно о быстром способе возведении перегородок в квартире.

Видео: Гипсокартон своими руками. Профиль для гипсокартона. Виды профилей для гипсокартона

Видео: Профиль для гипсокартона все виды

Видео: Профиль для гипсокартона как выбрать и не переплатить

sdelalremont.ru

инструкция по монтажу своими руками, видео и фото

Гипсокартонные потолки прочно вошли в жизнь квартиросъёмщиков и домовладельцев, как удобный и практичный вариант ремонта квартиры. В связи с этим существует постоянный спрос на профиль для потолка, без которого невозможно производство как одноуровневых, так и многоуровневых и фигурных потолков.

Именно об этих профилях и о вспомогательных принадлежностях мы поговорим ниже.

CD и UD — профиль для гипсокартона для потолка

Какие бывают профили для потолка

Основные потолочные профили

Для потолочного каркаса под гипсокартонные листы, как правило, используют два вида профилей – CD и UD, хотя на них использование профилей не заканчивается.

Можно обратить внимание на одну деталь маркировки – в основных потолочных профилях она заканчивается на латинскую букву D.

Профиль UD

Профиль UD

  • Профиль UD в основном выполняет вспомогательную функцию для профиля CD.
    UD в основном используется по периметру комнаты, иногда такой профиль используют для выполнения фигурных элементов потолочного каркаса.
  • Параметры профиля UD: ширина – 25 мм, толщина – 25 мм, а длина может варьироваться – 3000 мм или 4000 мм.
    Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
    Боковые перегородки такого профиля гладкие, а нижняя – профилирована для увеличения жёсткости.
  • Профиль UD выпускается как с отверстиями для крепления, так и без них.
    Основная функция этого профиля – поддержание профиля CD, который вкладывается в него.
  • Профиль CD несёт на себе основную нагрузку при монтаже потолка и один лист гипсокартона, как правило, пересекает не менее четырёх таких профилей.
    CD потолочный профиль для гипсокартона монтируется на П-образные подвесы, прикреплённые к основному потолку, а края профиля обычно вкладываются в профиль UD.

    Профиль CD

  • Параметры профиля CD: ширина – 60 мм, толщина – 25 мм, длина может быть от 3000 мм до 4000 мм.
    Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
  • Основная и боковые перегородки профиля CD также профилированы для большей жёсткости изделия.

Какие ещё профили применяются для потолочного каркаса?

Для потолочного каркаса также могут применяться перестеночные профили для гипсокартона, маркируемые последней буквой W.

Первые буквы у этих профилей идентичны буквам изделий для потолочного каркаса – это U и C.

Назначение этих профилей аналогично потолочным: U – вспомогательный и C – основной профиль.

  • Профиль UW на потолочном каркасе используется в основном для создания фигур второго или третьего уровня потолков.
    Может прикручиваться как к предыдущему уровню потолка, так и устанавливаться на подвесах.

    Профиль UW

  • Параметры профиля UW: толщина – 50 мм, ширина может быть 50 мм, 75 мм или 100 мм, длина бывает 3000 мм или 4000 мм.
    Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
  • Боковые перегородки у профиля гладкие, а основная – профилирована для жёсткости.

Профиль CW

  • Профиль CW, как правило, служит для монтажа межкомнатных перегородок, а для потолочного каркаса используется только для создания других уровней потолка и различных фигур, при условии, что задействован профиль UW.
  • Параметры профиля CW: толщина – 50 мм, ширина варьируется: 20 мм, 75 мм и 100 мм, длина профиля бывает 3000 мм и 4000 мм.
    Толщина металла у профиля зависит от завода изготовителя и бывает от 0,4 до 0,55 мм.
  • Основная и боковые перегородки профиля CW профилированы для большей жёсткости изделия.

Вспомогательные элементы для крепления потолочных профилей

  • Ударный дюбель получил своё название из-за способа монтажа, то есть, шуруп в этот дюбель не закручивается, а забивается молотком.
    Такие комплекты бывают разной длины и разного диаметра.

    Ударные дюбели

  • Ударные дюбели часто настоятельно рекомендуют в магазинах для сборки гипсокартонного каркаса, но из этого комплекта для монтажа каркаса на потолке можно использовать только пластиковый дюбель, так как он развальцован и не проваливается в пустоты потолочного перекрытия.
    Шуруп для этого дюбеля нужен более толстый, чем идущий в комплектации.

Пластиковый дюбель-пустышка

  • Дюбель-пустышка используется как для стен, так и для потолка, но бывает такое, что он проваливается в пустоту потолочного перекрытия, поэтому лучше подбирать развальцованные дюбели, на которых есть маленькая шляпка.
  • Для каркаса для потолка из гипсокартона, как правило, используются дюбели 6 мм диаметра, длина в таких случаях почти не имеет значения.

Совет. Если в продаже отсутствуют развальцованные дюбели-пустышки, то купите ударные дюбели, а шурупы из этого комплекта используйте по другому назначению или просто выбросьте.

Шурупы-саморезы

  • Мелкие саморезы для монтажа гипсокартонных профилей

    Для крепления потолочного подвесного каркаса при дюбеле 6 мм диаметра обычно используются саморезы от 70 мм до 100 мм длиной.
    В данной ситуации пригодность шурупа зависит от его толщины – чем толще – тем лучше.

  • Мелкие саморезы для монтажа гипсокартонных профилей или попросту – блошки – используются для соединения профилей друг с другом, а также для соединения профиля с подвесом.
    Головка штампована под крестообразную отвёртку, конец бывает конусный или с буром.

Совет. При покупке блошек проверяйте, как она сидит на насадке. Саморез  должен держаться  в насадке даже в горизонтальном положении – в противном случае вам будет сложно работать, так как саморезы будут разлетаться.

П-образные подвесы

  • П-образные подвесы или пэшки нужны, когда производится монтаж профилей под гипсокартон на потолок.
    Подвесами также пользуются для других целей, так как они представляют собой перфорированную гибкую пластину и могут служить перемычкой, зажимом и так далее.

Заключение

Разработчики и создатели гипсокартона предусмотрели также и способы его крепления. Специальный профиль для гипсокартона даёт возможность делать подвесные каркасы и выгибать различные фигуры в этом каркасе (см. фигурные потолки из гипсокартона). Приобрести его можно в любом магазине, торгующем гипсокартонном.

potolokspec.ru
