Профили потолочные для гипсокартона – размеры и виды направляющих, цена и фото

Цельные листы монтируют перпендикулярно относительно длинных направляющих профилей. Их стыковку осуществляют на середине профиля. Чтобы качественно выполнить работу по установке ГКЛ, ее желательно делать вдвоем. Для соединения листов с профилем задействуют саморезы, при этом шурупы следует на 2-3 миллиметра утопить в материале.

Согласно правилам монтажа гипсокартона на потолок, промежуток между креплениями должен составлять около 25 – 30 сантиметров, а расстояние от углов ГКЛ 3-4 сантиметра.

Также следует не забывать делать отступ величиной 1 – 1,5 сантиметра от края листа до места вкручивания саморезов. На краях плит не должно быть сколов. Когда все же такое случилось, саморез нужно извлечь и через 3-4 сантиметра от места скола установить новый крепеж.

Если монтируются потолки из гипсокартона – технология выполнения работ имеет несколько особенностей:

1. В углах помещения находится узкий профиль и это обстоятельство усложняет крепление листов, что необходимо учитывать. Существует правило: поверхность из гипсокартона получается тем красивее, чем меньше в нем имеется стыков.
2. В процессе вворачивании саморезов в ГКЛ нужно следить за глубиной их «утопления», поскольку она должна быть примерно одинаковой по всей потолочной поверхности. Это сделает выполнение малярных работ более качественным.
3. Потолочная конструкция в помещении должна быть собрана из материала от одного производителя, иначе в местах стыковки появятся перепады по высоте.

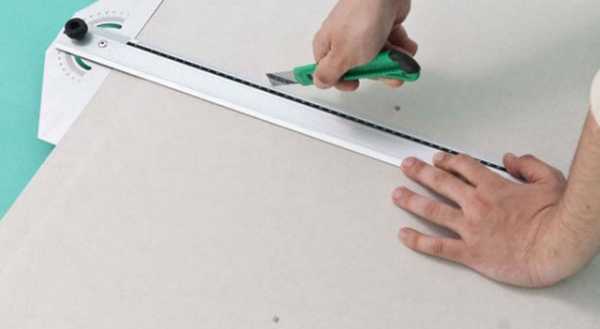

Выполнение порезки гипсокартонных листов

Для резки плит гипсокартона используют алюминиевое правило, предварительно очищенное от любых загрязнений. При отсутствии такого инструмента можно воспользоваться ровной рейкой.

Процесс состоит из последовательных действий:

1. На лист наносят разметку, согласно которой выполняется резка.
2. На глубину 2-4 миллиметра по рейке проводят острым строительным ножом, делая надрез в ГКЛ. Должна получиться непрерывная и ровная линия.
3. Изделие укладывают линией надреза на край стола и осторожно, но уверенно его ломают. Если подготовка произведена правильно, часть листа отломается ровно.
4. С обратной стороны картон срезают строительным ножом.
5. Края среза подравнивают рубанком или наждачной бумагой.

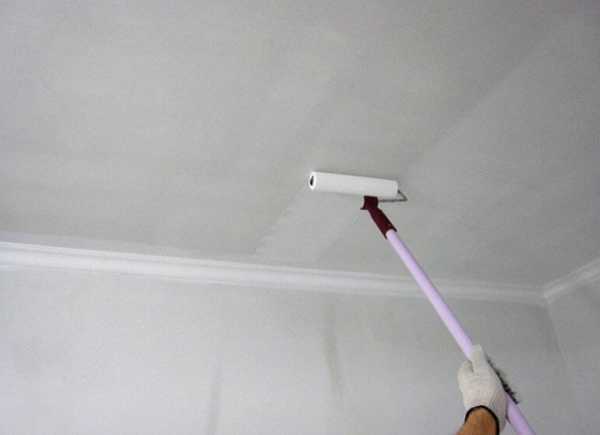

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.

Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка — схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.

pod-potol.com

Потолочный профиль для гипсокартона — инструкция по изготовлению своими руками, фото и видео процесса

Для монтажа ГКЛ на потолок монтируют подвесной металлический каркас определённой конструкции. В идеале профиль потолочный для гипсокартона ограничивается двумя видами – CD и UD, но для монтажа многоуровневых фигурных конструкций, также применяется серия UW. Для крепления обрешётки служат П-образные или проволочные подвесы – всё зависит от того, насколько нужно опустить потолок.

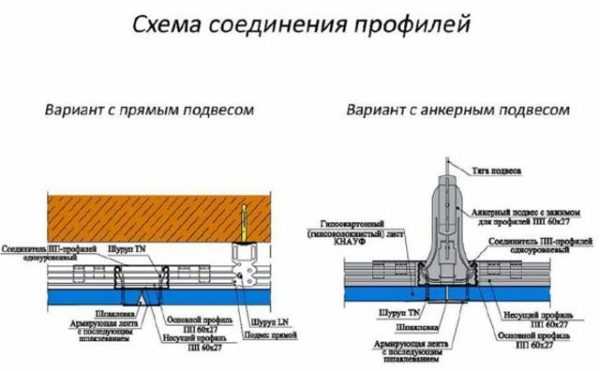

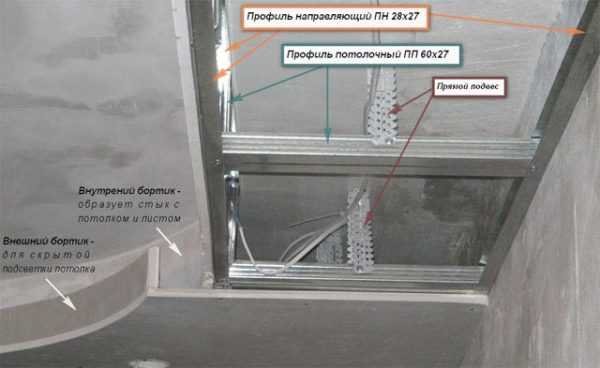

взаимодействие профилей CD и UD

Профили для потолка

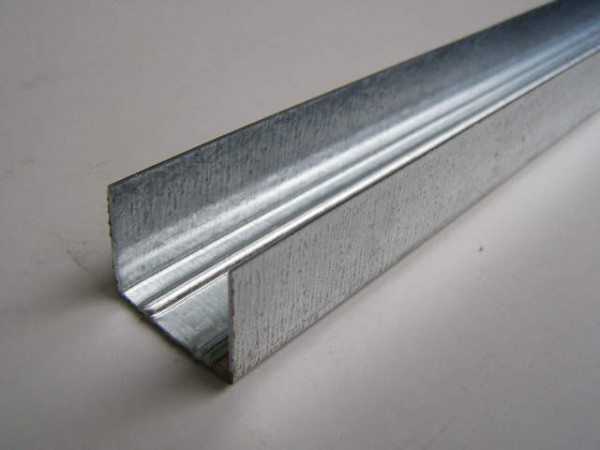

Профиль UD

Профиль UD оцинкованный

• Периметр каркаса составляет профиль для гипсокартона потолочный UD диной либо 3000, либо 4000 мм. По наружной ширине изделие имеет 28 мм, а по высоте – 27 мм. Толщина металла – 0,4-0,6 мм, такие профили иногда производятся с наличием монтажных отверстий, но это никак не влияет на их качество.

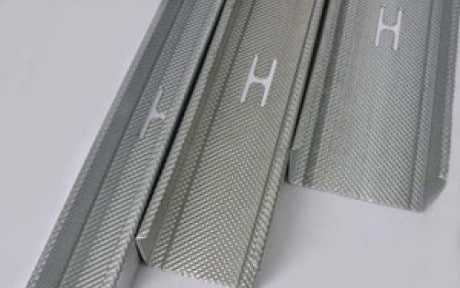

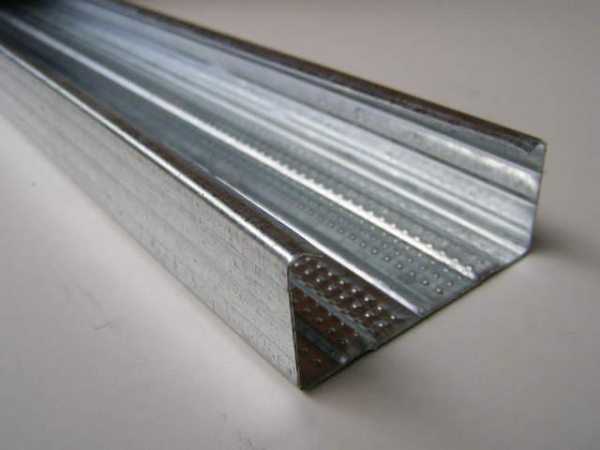

Профиль CD

Профиль CD оцинкованный

• Оцинкованный профиль CD является главной составляющей металлического каркаса, он вставляется в UD, и несёт на себе весь гипсокартон. Длина такой несущей составляет 3000 мм или 4000 мм, ширина 60 мм, а высота полки – 27 мм. Толщина металла зависит от производителя и бывает от 0,4 до 0,6 мм.

Профиль UW

Профиль оцинкованный UW

• Профиль UW очень похож на UD и, по сути, очень похож по своему назначению, только больше в размерах. Тем не менее, длина остаётся неизменной – 3000 мм или 4000 мм, но ширина уже может быть 50 мм, 75 мм или 100 мм. Высота полки стандартно составляет 40 мм, а толщина металла колеблется от 0,4 мм до 0,6 мм, в зависимости от производителя.

Комплектующие для профилей

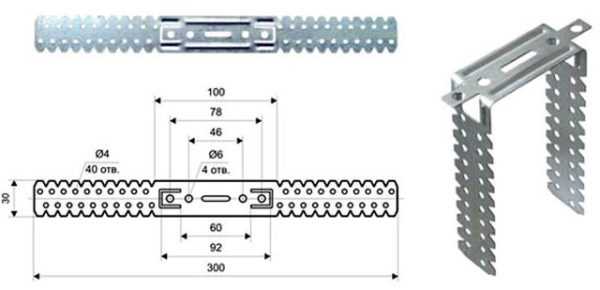

Подвес П-образный

Перфорированный оцинкованный подвес П-образный

• П-образный подвес используется для небольших расстояний и в рабочем состоянии способен охватить профиль 60 мм шириной. Соединение с профилем происходит при помощи шурупов LN, а к основному потолку фиксируется дюбелями и саморезами. Максимальный вес, на который рассчитан один подвес -40кг.

Статьи по теме:

Подвес с зажимом

Подвес для профиля CD с зажимом и тягой

• Такой подвес используется для крепление гипсокартона к деревянному потолку посредством профилей CD к основному потолку, но в комплекте с тягой. Тяга может быть с крючком или петлёй, диаметром 4 мм и длиной 250 мм, 500 мм и 1000 мм. Один такой подвес рассчитан на 25кг.

Соединители

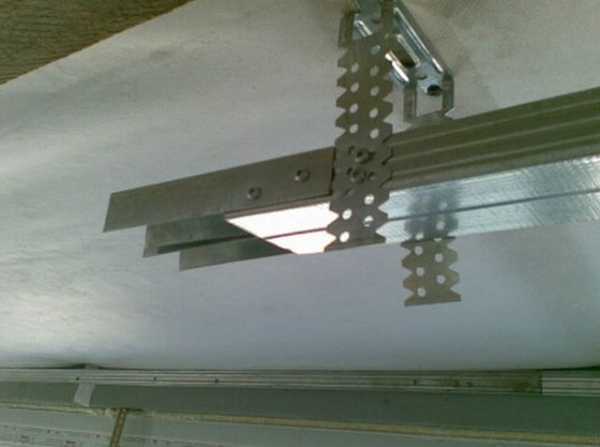

Соединение для двух профилей CD

• Соединительное приспособление для стыковки профилей CD используется в тех случаях, когда длина каркаса для потолка из гипсокартона составляет более 4 метров.

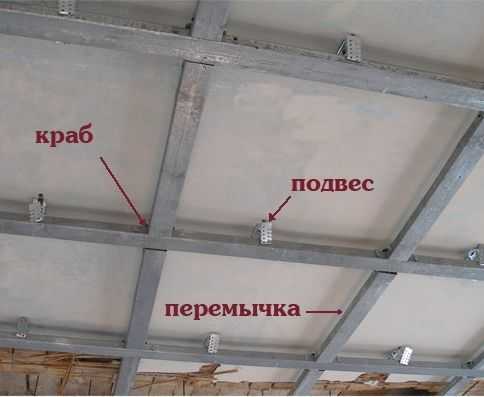

Краб, соединяющий профиль CD с перемычками

• Соединение краб применяется для стыковки перемычек к несущему профилю CD под углом 90⁰. Фиксация происходит при помощи саморезов LN.

Шурупы LN

• Специальные саморезы для профилей гипсокартона LN или «блошки» имеют в длину 11 мм. Качество такого шурупа в основном зависит от его способности удерживаться на насадке при закручивании.

Сборка каркаса

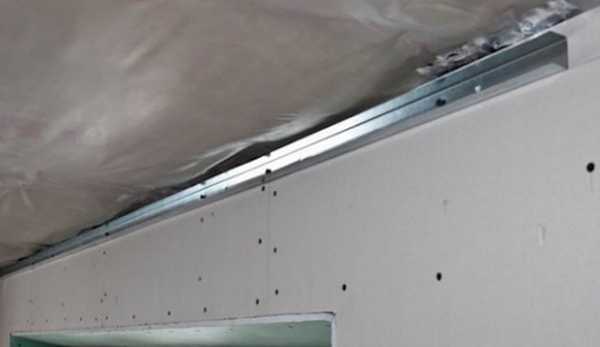

По периметру установлен профиль UD, а на потолке П-образные подвесы

• Чтобы произвести монтаж профилей под гипсокартон потолок, можно использовать два варианта каркаса – ячеистый (академический) и поперечный. Но, тем не менее, и для одного и для другого необходимо по периметру установить профили UD. Для их установки делается разметка при помощи водяного или лазерного уровня и чоклайна (малярного шнура).

Совет. Минимальное расстояние от самой нижней точки основного потолка при разметке уровня каркаса должно составлять 27 мм. Это необходимо для того, чтобы не создавать помех для монтажа профилей CD, имеющих такую же высоту полки.

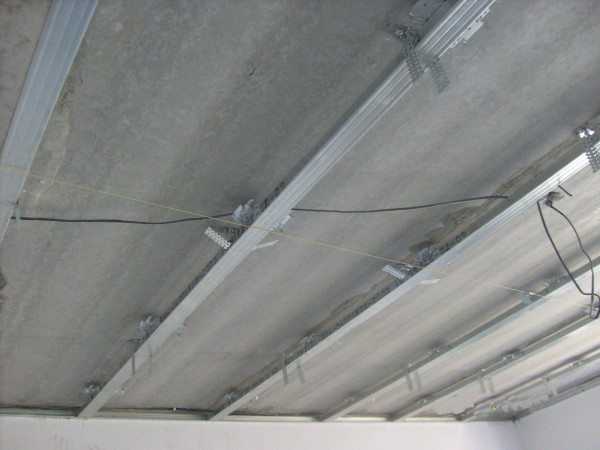

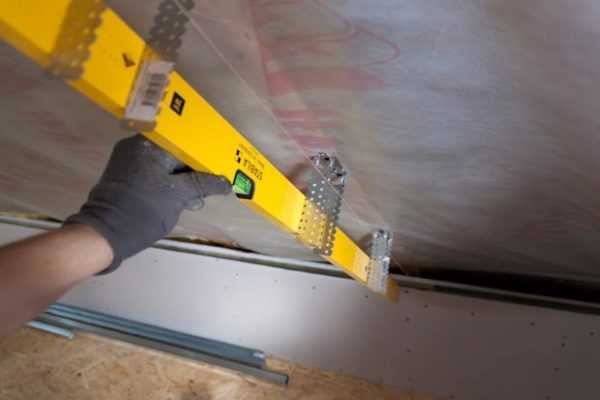

Нитка натянута под каркасом для нивелирования профилей

• Для ячеистого каркаса разметьте потолок сеткой через 60 см и выберите основное направление. Обычно оно наиболее короткое, чтобы была возможность использовать CD профиль без стыковки. Теперь вставьте профили CD в UD, но пока не прикручивайте.
• Целые профили лучше отрезать на 5 мм меньше, чтобы не погнуть при установке,  к тому же их следует подтягивать (временно) средним подвесом. Теперь под вставленными CD натяните капроновую нитку, и, ориентируясь по ней, прикручивайте каждый профиль к подвесам.

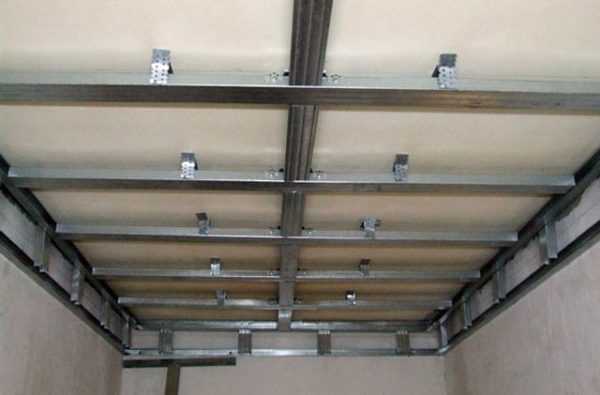

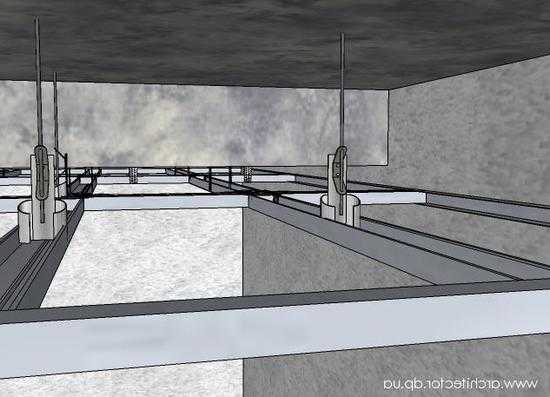

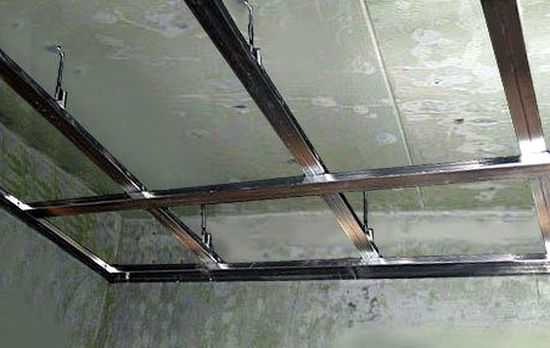

Принцип монтажа ячеистого каркаса

• После того, как направляющий профиль для потолка из гипсокартона установлен, можно монтировать перемычки. Используйте для этого крабы, соединяя конструкцию саморезами LN.

Поперечный каркас для гипсокартона

• Ещё один вид каркаса, это когда профили монтируются только поперёк направления гипсокартонных листов. Но в таком случае расстояние между ними сокращается до 50 см и на один ГКЛ приходится по 6 CD. Важно, чтобы край листа перекрывал только половину профиля, а другая половина служила для следующей панели.

Совет. Для небольших потолков (до 40м²) лучше использовать поперечный каркас. По своей несущей способности он не уступает ячеистому, зато забирает меньше средств и экономит время при монтаже.

Заключение

В статье упоминался ещё UW профиль для гипсокартона для потолка, но он вообще-то для перегородок, и используется для конструкции второго яруса. Используя его разнообразную ширину, можно менять и глубину уровня. Монтируется такой профиль непосредственно на установленный каркас с ГКЛ верхнего яруса.

gipsokartonom.ru

Технология монтажа потолка из гипсокартона от простого к сложному

Для воплощения в жизнь самых смелых своих проектов по оформлению потолка, дизайнеры используют гипсокартон. При технологии монтажа потолков из гипсокартона, необходимо создание центральной плоской поверхности, которая позволяет работать со сложными элементами декора. При этом конструкция отличается особой прочностью и надежностью.

Самой простой установкой подвесного потолка, является монтаж потолка с одним или двумя уровнями. Техника создания гипсокартонового потолка из двух уровней будет рассмотрена чуть позже. А вот ознакомиться с некоторыми тонкостями установки одноуровневого потолка из гипсокартона можно в материале «Потолок из гипсокартона своими руками на кухне: особенности монтажа».

Разметка креплений на потолке

Согласно технологии монтажа подвесного гипсокартонового потолка, первое, что необходимо сделать – нанести разметку:

• Так, на стены наносят идеально ровную горизонтальную линию, которая станет чертой потолочного уровня. Для этого используют длинный строительный уровень или водный уровень (ватерпас). Наиболее приемлемая длина уровня составляет полтора-два метра, при этом у него должно быть четыре полоски в смотровом окошке – две с одной стороны от пузырька воздуха и две с другой стороны. При соблюдении данных требований к инструменту, точность разметки гарантирована.
• При завершении очерчивания линии, ее конец должен сойтись с ее началом, при этом малейший ее сдвиг не допустим. При нанесении разметки в углу помещения при помощи строительного уровня, следует придерживаться правил работы с гидроуровнем. Для этого, когда метки наносятся на смежные стены, уровень следует размещать как на поверхности этих стен, так и в углах распор.

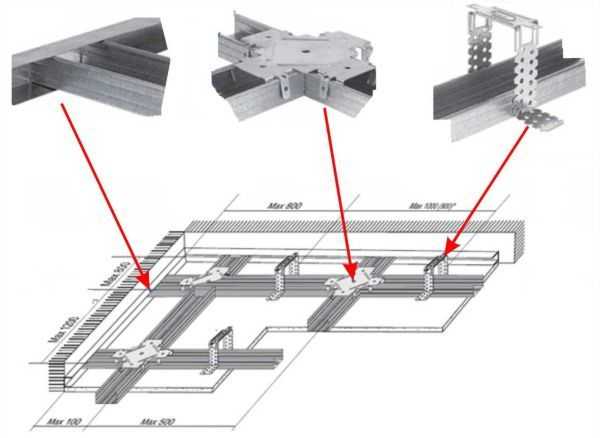

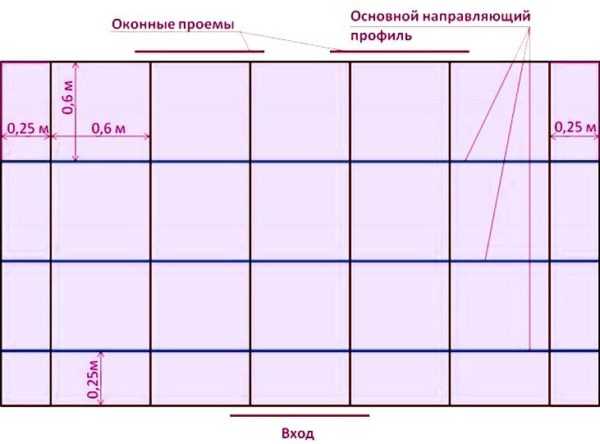

Схема технологии при монтаже гипсокартонового потолка

Рекомендация! Для создания качественной разметки потолочного уровня, наиболее оптимальным решением станет использование лазерного уровня.

• После завершения создания горизонтального уровня потолка, следующим шагом станет разметка потолка с местами креплений прямых подвесов. В итоге, на потолке должна появиться сетка с габаритами ячеек 600 х 600 мм. Очень часто, в краях комнаты, размеры ячейки не соответствуют заданным 600 мм, в таком случае следует уменьшить их габариты и сделать симметричными относительно противоположных сторон.

Монтаж профилей для крепления гиспокартона

Монтаж направляющего профиля

Следующий этап монтажа потолка из гипсокартона предусматривает обшивку всего периметра комнаты направляющими профилями (ПН). Размер такого профиля – 2,7 х 2,7 см. Конечно, в этом процессе существую свои особенности:

• Места, где ПН сходится со стенкой, профиль дополнительно проклеивается. Для этого используют уплотнительную ленту, к примеру, фирмы Dichtungsband
• Направляющий профиль имеет стандарт длины три метра. Крепить такие длинные элементы, необходимо не менее, чем в четырех точках соприкосновения со стеной.

• Крепится направляющий профиль при помощи дюбель-гвоздей с грибовидной шляпкой, похожей на шайбу. Благодаря тому, что такое крепление создает усиленный контакт профиля со стенкой, данное соединение будет отличаться своей надежностью и долговечностью.
• При монтаже дюбель-гвоздей следует придерживаться традиционного способа – сначала дюбель вворачивается, а затем, в него устанавливается шуруп.
• При монтаже направляющих профилей, категорически не приемлемо наличие промежутков.

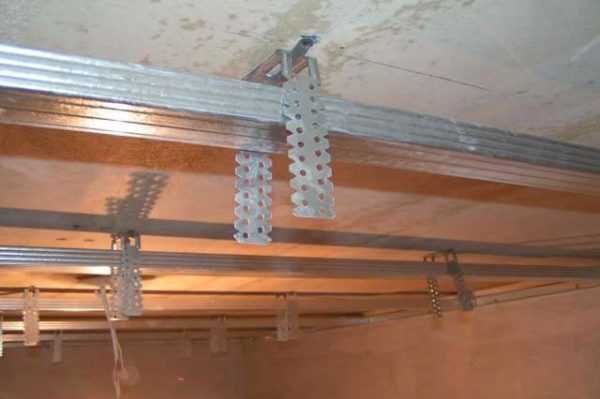

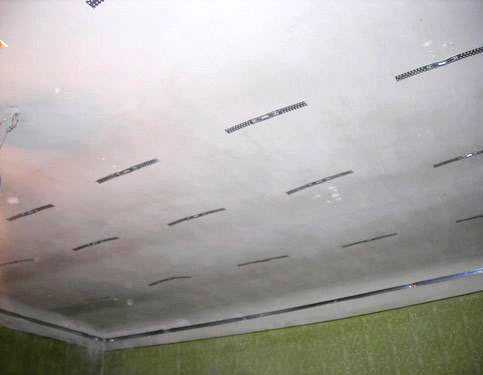

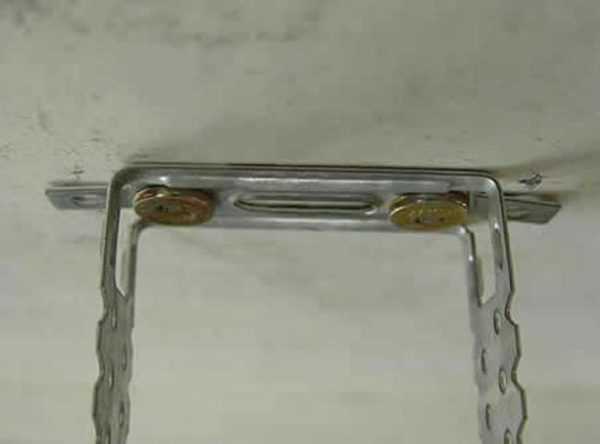

Установка П-образных подвесов

Монтаж подвесов П-образной формы, проводится по заранее намеченной разметке на черновом потолке. При этом интервал должен быть в пределах 70-100 см., а расстояние от стены до подвеса на противоположных стенах должно быть одинаковым.

Для закрепления подвесов не стоит пользоваться дюбель-гвоздями для вертикального крепежа. Рекомендуется использовать дюбеля из пластика и шурупы. Если черновой потолок сделан из бетона, оптимальным решением станут металлические дюбеля, предназначенные для тяжелых конструкций. Однако следует быть внимательным, поскольку рамные дюбеля, тоже металлические, но они совершенно не подойдут для данной цели.

На стыках направляющих профилей, следует установить П-образные подвесы по обе стороны от стыка.

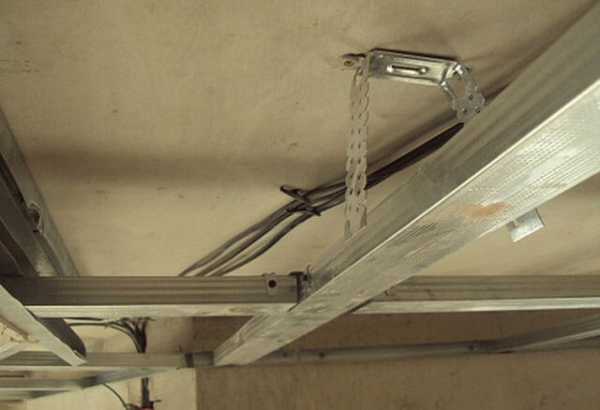

Элементы крепления каркаса гипсокартонной конструкции к потолку

По окончании процесса крепления профилей П-образной формы, следующим этапом является монтаж потолочных профилей (ПП). Их параметры составляют – 5,6 х 2,7 см., иногда встречаются размеры 6 х 2,7 см.

Установка потолочных профилей

Первое, что необходимо сделать при монтаже потолочных профилей – закрепить длинные профили на потолке от стены до стены. Затем установить между ними короткие поперечные профили. При этом крестовые соединения выполняются при помощи специального крепления.

ПП монтируют от стенки и вставляют в направляющие профили. Затем обозначают горизонтальный уровень расположения потолочных профилей (для этой цели используют уровень), а потом крепят его при помощи двухстороннего соединения к П-образному подвесу. При этом для подобного соединения используют шурупы металл-металл (саморезы).

Рекомендация! Для соблюдения правил монтажа потолков из гипсокартона, установку ПП следует контролировать с помощью уровня на протяжении всех проводимых работ.

Чтобы сделать работу более легкой, можно воспользоваться следующими советами:

• Наиболее удобным для монтажных работ станет строительный уровень с одной магнитной стороной;

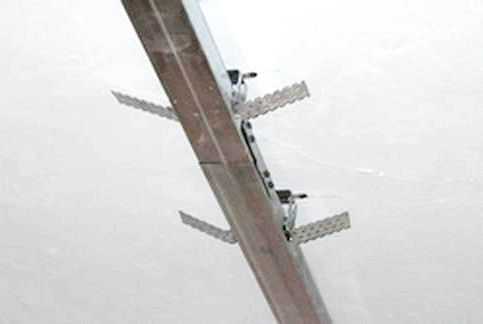

• Для стыковки профилей можно использовать специальные соединители. Однако данный факт не отменяет применение дополнительных П-образных подвесов;

• Для придания стыку профилей дополнительной прочности, необходимо заранее смонтировать подвес П-образной формы с лева и с право от него.

Наиболее рациональным решением, станет монтаж самых длинных профилей параллельно стенке с окном. Таким образом можно отвлечь внимание от мелких дефектов на месте соединения листов гипсокартона, которые будут крепиться по направлению естественного света из окна.

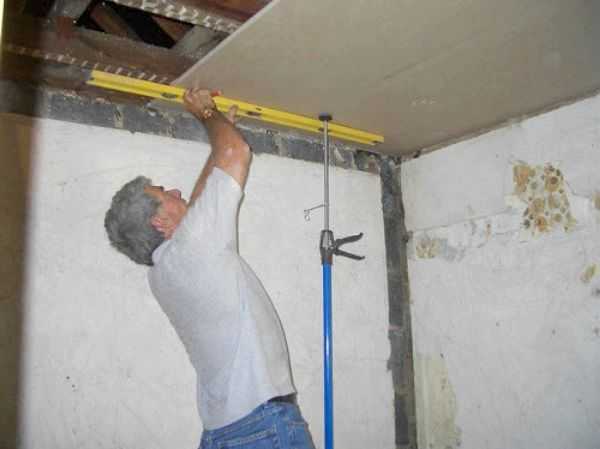

Крепление гипсокартона на каркасе

Цельный лист гипсокартона (ГКЛ) крепится поперечно длинным направляющим профилям.

Листы соединяют в центральной части профиля. Для качественного монтажа ГКЛ на профиля, рекомендуется работать с напарником. Для прикрепления листов к профилю используют саморезы, при этом шуруп слегка «утапливают» в листе гипсокартона, где-то на два-три миллиметра. Расстояние между саморезами должно быть приблизительно 250-300 мм., а от углов гипсокартона – 30-40 мм.

Помимо этого, шурупы следует начинать крепить не ближе, чем 10-15мм от края гипсокартона. При ввинчивании саморезов, следует быть крайне осторожными и не допустить скола края листа. Однако если такая неприятность все же случилась, необходимо извлечь шуруп и вкрутить новый на расстоянии 30-40 мм от места скола.

При креплении листов гипсокартона к потолку необходимо помнить о следующих нюансах:

• При установке листов гипсокартона следует помнить, что по углам помещения находится узкий профиль, а это может усложнить процесс монтажа;
• Для красивого эстетичного вида гипсокартонного потолка следует придерживаться простого правила: меньше граней – красивее вид;
• В процессе ввинчивания саморезов, следует придерживаться одинаковой глубины «утопления» во всех точках крепления. Такая точность пригодится позже, на стадии проведения малярных работ, она позволит провести их максимально качественно;
• Во избежание возникновения неприятных ситуаций, таких как перепад высот в местах соединения листов, наилучшим вариантом станет использование продукции от одного производителя (к примеру, Knauf).

Технология резки гипсокартонных листов и малярные работы

Для осуществления разметки листов гипсокартона используется алюминиевое правило, которое следует тщательно очистить от всевозможных загрязнений. Если такой инструмент отсутствует, можно воспользоваться ровной рейкой.

• На листе производится разметка, по ней гипсокартон будет обрезаться.
• Далее, делается надрез глубиной 2-4 мм по правилу (или рейке). Для этого используют острый строительный нож, чтобы линия была ровной и не прерывалась.
• После чего, лист гипсокартона кладется на край стола и с помощью осторожного, но уверенного движения ломается. При правильно сделанном надрезе, гипсокартонный лист сломается ровно.

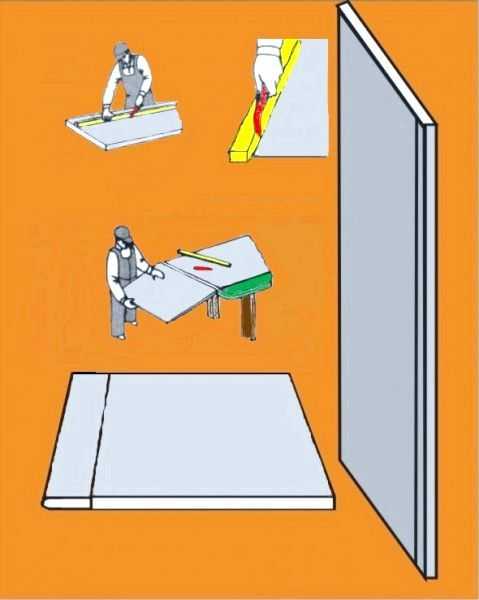

Инструкция по резке гипсокартона

• На тыльной стороне листа останется картон, его можно срезать с помощью строительного ножа.
• Для выравнивания края среза можно использовать рубанок либо наждачную бумагу №4 или №6.

Для покраски гипсокартонного потолка (для ознакомлением с правилами проведения малярных работ читайте: Как покрасить потолок на кухне: выбор краски и порядок работы) необходимо пользоваться малярным бинтом и малярной сеткой, которые используют для проклеивания мест соединений гипсокартона со стенкой и стыков.

Процесс разметки потолка для размещения точечных светильников следует выполнять перед последним нанесением краски. Такой порядок действий позволит предотвратить появление пятен и поможет сохранить видимость меткам для точек освещения. Нанесение последнего слоя краски производится по направлению к самому сильному потоку света.

Рекомендация! Если помещение имеет два и более окна, финальное нанесение краски на гипсокартонный потолок следует производить перпендикулярно самому освещенному окну.

Технология: для покраски подвесного потолка из гипсокартона оптимальным решением будет использование валика, это сэкономит краску и позволит создать равномерное покрытие

Приведенные выше правила технологии создания подвесных потолков из гипсокартона, позволит провести качественный монтаж собственными силами. Однако этого можно достичь только в том случае, если четко соблюдать все инструкции и рекомендации. В противном случае, вы рискуете получить на выходе кривой и ненадежный потолок, который необходимо будет переделывать.

www.potolokguru.com

какой нужен и как крепить

Содержание статьи:

Гипсокартонные потолки – актуальный, красивый и практичный способ внутреннего обустройства помещения. Под ними можно скрыть все погрешности черновой поверхности и не слишком эстетичные коммуникационные элементы (пожарные датчики, системы освещения, сигнализация и другие). Форма конструкции может быть одноуровневой, многоуровневой и даже фигурной. Здесь не существует никаких ограничений, за исключением индивидуальных особенностей помещения и вашей фантазии. А вот выбирая потолочный профиль для гипсокартона, придется учитывать некоторые важные параметры.

Виды потолочного профиля

Для изготовления каркаса, на который монтируются гипсокартонные листы, чаще всего используют профили двух типов – CD и UD. Но для работы со сложными фигурными конструкциями из нескольких уровней применяется серия с маркировкой UW.

Разные типы металлического профиля для гипсокартонного потолка

• На CD-профиль для потолка из гипсокартона приходится основная конструкционная нагрузка. Его производят из оцинкованной стали высокой прочности, не подверженной провисанию и воздействию коррозии. Общая длина несущей планки составляет от 3 до 4 метров, ширина – 6 см, а высота – 2,7 см. Базовая толщина металла зависит непосредственно от производителя, но обычно варьируется в пределах 0,4 – 0,6 мм.
• UD-профиль несет в себе скорее вспомогательные функции. Из него изготовляются фигурные элементы и периметр потолочной конструкции, в который потом вкладываются CD-планки. Для придания UD-материалу дополнительной жесткости его выпускают с профилированной нижней и гладкими боковыми перегородками. По длине UD идентичен CD-варианту, ширина и высота составляют 2,5 см, а толщина колеблется от 0,4 до 0,55 мм.
• Профиль UW по назначению очень похож на UD. Единственное различие – некоторые размерные показатели. Длина планки неизменна (3-4 м), а вот ширина может составлять от 5 до 10 см. Высота полки – 4 см, толщина металла традиционна – 0,4–0,6 мм.

Сопутствующие детали

Для корректной сборки потолочной конструкции используются специальные комплектующие элементы. П-образные подвесы помогают прикрепить профиль к потолку и стенам. Соединители разных типов применяются для создания сверхдлинных (более 4 м) каркасов и стыковки перемычек к несущему профилю под прямым углом. Саморезы, предназначенные для гипсокартонных профилей, имеют маркировку LN. С помощью крупных (от 7 до 10 см) шурупов крепят непосредственно каркас, а более мелкими, так называемыми «блошками», соединяют между собой профили и подвесы.

Мелкие саморезы для гипсокартонных потолков

Особенности установки профиля

Прежде чем осуществлять монтаж профиля под гипсокартон на потолок, нужно определиться, какой тип каркаса – поперечный или ячеистый – вы будете использовать. Но начать в любом случае придется с установки периметра из UD-планок. Для этого вам понадобится малярный шнур и уровень (лазерный или водяной).

• Ячеистый каркас. Перед тем как крепить профиль для гипсокартона на потолок, необходимо на черновой поверхности сделать разметку-сетку с шагом 60 см и выбрать основное направление. Как правило, оно самое короткое и позволяет использовать несущий профиль без стыковки. После этого нужно вставить CD-планки в периметр и натянуть под ними капроновую нить. Потом, ориентируясь на ее уровень, аккуратно прикрутить каждый профиль к алюминиевым подвесам. Когда все направляющие окажутся на своих местах, можно заняться установкой перемычек. Для этого понадобятся специальные соединители и саморезы LN.

Ячеистый каркас для установки гипсокартонных потолков

• Поперечный каркас. При этом способе профиль монтируется только в одну сторону, то есть поперек направления укладки гипсокартона. Расстояние между планками должно составлять 50 см. Очень важно проследить, чтобы один лист закрывал только половину профиля, а на вторую половину укладывалась бы следующая панель.

Практические рекомендации

Задумываясь о том, какой профиль выбрать для потолка, прежде всего определитесь с формой гипсокартонной конструкции. Планируете установить простой одноуровневый вариант? Тогда вам достаточно будет изделий с маркировкой CD и UD. Если же хочется создать сложный проект с несколькими ярусами и выгнутыми декоративными элементами, лучше воспользоваться планкой UW, которая позволит воплотить в жизнь самые смелые интерьерные фантазии.

Видео: сборка потолочного каркаса

Понравилась статья? Поделитесь ей

toppotolok.su

крепежные элементы, фото и видео инструкция монтажа

Одним из самых простых и доступных способов оформления потолочного пространства является применение гипсокартонной конструкции. Ведь выполнить монтаж может даже новичок, а стоит такое удовольствие немного. При этом можно создать оригинальной формы потолок. И для этого важное значение имеет правильность закрепления профиля. Поэтому их выбору и особенностям монтажа следует уделить должное внимание.

Виды

Основные

Каркас в основном создается из профилей двух видов: UD и CD. Как видно, самые главные профильные элементы маркируются в конце буквой D.

По периметру комнаты чаще всего используется элемент UD, который фактически вспомогает профилю CD. Длина такого изделия встречается в двух вариантах: 3 или 4 метра. Ширина и толщина такого профиля одинакова и составляет 2,5 см. Металл, из которого изготавливается изделие, достаточно прочный, несмотря на толщину около 0,5 мм. Нижняя перегородка модели профилирована, а боковые имеют гладкую поверхность. Встречаются образцы, у которых уже предусмотрены отверстия с определенным шагом для удобства крепления.

Такой профиль предназначен для удержания другого профиля – CD. Как правило, к такому изделию крепится лист гипсокартона. Установка выполняется на подвесах, которые крепят к основному потолку, а края изделия вкладываются в конструкцию по периметру, созданную из UD-профиля.

Длина изделий и толщина применяемого металла аналогична UD, отличается только ширина, которая составляет 60 мм. Здесь профилированными являются и боковые, и основная перегородка.

Дополнительные

Для создания потолочного каркаса также может использоваться профиль W, называемый пристеночный. Здесь так же, как и с основными профилями, впереди в маркировке применяются буквы U и C, что и означает вспомогательный и основной профиль соответственно.

Так, UW, как правило, применяется для создания 2-го и 3-го уровня потолков. Может крепиться на подвесах или к предыдущему уровню.

Длина здесь стандартна – 3 или 4 метра, как и толщина применяемого металла – 0,5 мм. Толщина составляет 5 см, а ширина может быть различной: 5, 7,5 и 10 см. Основная перегородка у изделия профилирована, а остальные гладкие.

CW применяется для установки межкомнатных перегородок. Если рассматривать в разрезе использования для построения потолочных конструкций, то он иногда применяется при создании разных фигур и уровней, конечно же, в сочетании с UW. И габариты у них сходны. Только в этом случае профилированными являются и боковая, и основная перегородка.

Вспомогательные крепежные элементы

1. Ударный дюбель. Название не случайно, поскольку шуруп в него именно вбивается. Изделие может иметь разный диаметр и длину. Недостаток такого дюбеля в том, что он часто проваливается в пустоты перекрытия, поэтому рекомендуется использовать шуруп для него большего диаметра, чем это предусмотрено.
2. Дюбель-пустышка. Рекомендуется использовать развальцованные образцы, чтобы избежать проваливания его в пустоту перекрытия. Для каркаса потолочной конструкции в основном используется дюбель диаметром 6 мм.
3. При таком дюбеле саморезы применяются длиной от 7 до 10 см. И здесь важна прочность изделия — максимальная толщина.
4. Мелкие саморезы. В народе их называют «блошки». Они необходимы для соединения между собой профилей, а также с подвесами. Для вкручивания используется крестообразная насадка. И тут есть одна рекомендация. Прежде чем использовать насадку, ее следует проверить. Саморез должен держаться даже в горизонтальном положении. Иначе сложности в работе гарантированы.
5. И, наконец, подвесы. В народе их называют «пэшки». Зачем они нужны, упоминалось выше. Но, кроме этого, они могут использоваться в качестве перемычек, зажимов и прочих вспомогательных элементов, ведь имеют удобную перфорированную пластину.

Установка профилей

После ознакомления с основными и вспомогательными профилями и крепежными элементами можно рассмотреть процедуру их монтажа.

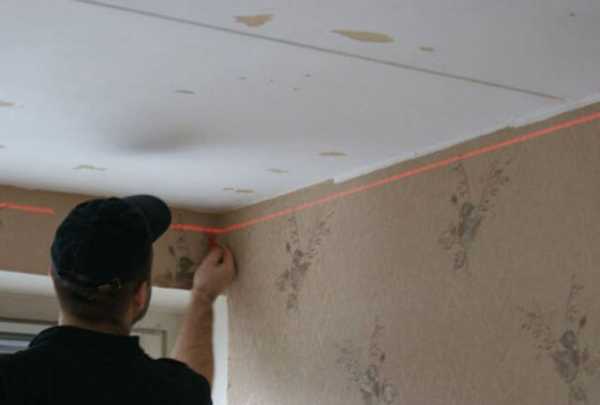

Сначала при помощи отбивной нитки отмечается периметр, который находится на некотором расстоянии от потолка. Как правило, оно больше длины светильника. По этой метке прикручивается UD профиль (нижняя его часть). В качестве крепления используется шуруп 4-5 мм и дюбель-пустышка 6 мм. Плотность стенки определяет длину этих элементов.

Рекомендация: в углах следует не состыковывать два элемента, а делать угол из одного. Для этого подрезаются боковые перегородки, сгибается профиль, получается как прямой угол.

Дальше делаем метки для закрепления подвесов. Для этого лучше использовать центральные их отверстия. Так конструкция будет надежнее. Дальше обрезаем изделия CD необходимой длины (но на 5 мм короче), чтобы вставить в UD. При этом между стенками необходимо протянуть капроновую нить, чтобы по ней можно было ориентироваться: поперек профилей CD. Подвесы подгибаем так, чтобы они были выше уровня плоскости создаваемого потолка.

Остается развести необходимые провода, спрятав их в кабель-канал. А дальше необходимо закрепить листы гипсокартона, а также выполнить последующие операции.

Итоговые рекомендации

Дополнительно можно посмотреть фото и видео, чтобы лучше разобраться в вопросе закрепления металлических профилей для создания потолочной гипсокартонной конструкции. Важно, выполняя эту процедуру, не торопиться, а все делать внимательно и основательно. Тогда созданная отделка прослужит долго и будет выглядеть отлично.

info-potolki.ru

видео-инструкция по монтажу своими руками, ширина, вес, расстояние, фото

Гипсокартонные перегородки и стены, ниши и подиумы, потолки и дизайнерские аксессуары – все это в основном устанавливается сегодня на металлические профили. Каркасный способ монтажа гипсокартона самый распространенный. Поэтому есть необходимость разобраться во всем многообразии профилей.

То есть, какой конфигурации они есть, каких размеров, каким весом обладают.

Металлические профили под гипсокартон

Часто используемые профили

Необходимо разделить металлические элементы на две категории:

• Используются практически во всех конструкциях;
• Используются редко, в основном для отделки.

Потолочные модели

Потолочный ПП

Это «С»-образный профиль, с помощью которого можно соорудить каркас для подвесного гипсокартонного потолка, для облицовки стены и возведения перегородки.

Отличительная черта данного вида – это канавки, которые выполняют два функции:

1. Ребра жесткости.
2. Ориентир для ввинчивания саморезов.

Ширина профиля для гипсокартона данного типа имеет две стандартные величины: 47 и 60 миллиметров. При этом высота боковых полок может быть различной. К примеру, 60/27, 47/26 и 47/17.

При стандартной длине в три метра вес профиля для гипсокартона в соответствии с размерами сечения имеет разный показатель. К ширине профиля и высоте боковых полок сюда добавляется и толщина самого элемента, которая варьируется в диапазоне 0,45-0,55 миллиметров.

Есть в данной категории вид, который носит название потолочный направляющий (ППН). Его обычно используют, как направляющий элемент для ориентации потолочного профиля для гипсокартона ПН 60/27. С другими моделями его не используют.

Обратите внимание!
Данный элемент устанавливается и закрепляется под потолком на стены по всему периметру помещения (подвесная потолочная конструкция). А для отделки стен его крепят к полу и потолку.

Стандартные размеры ППН – это 28/27 (чаще всего используется), 20/20 и 20/30. Толщина идентична моделям ПП.

Статьи по теме:
Профиль для гипсокартона – размеры и виды

Профиль потолочный

Направляющие модели

Направляющий ПН

Данный вид металлических профилей для гипсокартона (фото сверху) имеет ту же «С»-образную форму. Они применяются во всех вертикальных конструкциях: перегородки и облицовка стен. Обычно они используются в паре со стоечными профилями и являются направляющими для их установки и ориентации. Не редко их используют в качестве укрепляющих элементов, используя в виде перемычек и поперечин.

Ширина профиля под гипсокартон данного вида имеет три стандартных размера: 50, 75 и 100 миллиметров, при стандартной высоте боковых стенок, равной 40 миллиметрам. Кстати, длина этого профиля также стандартная – три метра. Толщина варьируется, как и у потолочных аналогов в диапазоне 0,45-0,55 миллиметров.

Стоечные модели

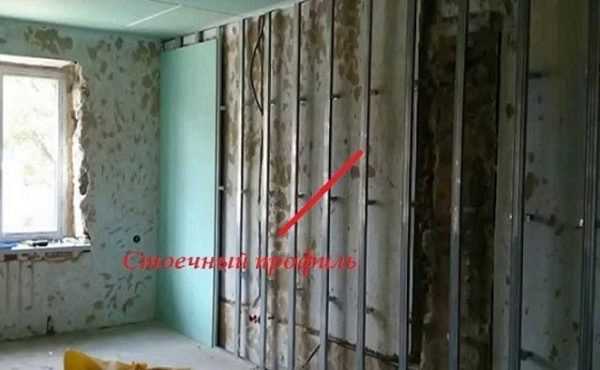

Стоечный ПС

Само название уже говорит о том, что данный элемент используется только в качестве стоек для сооружения вертикальных каркасов. На потолке его использовать нельзя. Как было отмечено выше, он применяется только в паре с направляющим видом.

Поэтому их размерные показатели практически совпадают.

• Ширина – 50, 75 и 100 миллиметров;
• Толщина от 0,45 до 0, 55 миллиметров;
• А вот высота боковых полок немного больше, чем у ПН. Она составляет 50 миллиметров.

Как и чем крепятся

Сразу же отметим, что все металлические профили крепятся к несущим конструкциям здания специальными крепежными изделиями, которые носят название саморезы. В комплекте к ним обязательно идут пластмассовые дюбели, которые вставляются в отверстия, предварительно приготовленные с помощью перфоратора. Именно в дюбеля и вкручиваются саморезы.

Крепление профиля

Но не все профили крепятся к стенам или потолку. К примеру, потолочный вид. Для того чтобы закрепить его под потолком, необходимо на саму потолочную поверхность установить и закрепить специальные дополнительные изделия – прямые подвесы. Именно к ним и крепятся профили ПП.

Но это в том случае, если сооружается подвесная конструкция. Если возводится подшивной потолок, то ПП придется крепить к поверхности базового потолка. Для этого необходимо будет каждый элемент выставлять в одной горизонтальной плоскости, подставляя под них деревянные или пластмассовые подкладки. В любом случае, и тот, и другой вид можно соорудить своими руками, если строго выполнять все требования технологического процесса.

Межпрофильное расстояние

Вопрос о том, какое должно быть расстояние между профилями под гипсокартон, сегодня часто задается. Все зависит от того, какую конструкцию вы решили собрать. К примеру, подвесная потолочная конструкция. Здесь используется не толстый гипсокартон (потолочный), который практически не испытывает нагрузок кроме осветительных приборов.

Подвесная конструкция

Поэтому под него нет необходимости сооружать мощную каркасную конструкцию. Но учитывать некоторые параметры все-таки необходимо.

Какие именно?

• Во-первых, расстояние между продольными потолочными профилями. Они укладываются вдоль помещения по направлению укладки самих гипсокартонных листов.
  Чаще всего под каждый лист укладывается три продольных профиля: один обязательно посередине, два остальных обязательно по краям. Обратите внимание, что профиль под края листа является основанием под края соседнего листа.
• Во-вторых, это расстояние между поперечными деталями каркаса, которые монтируются с одной единственной целью – придать последнему необходимую жесткость. Но при этом нужно собрать конструкцию таким образом, чтобы распределить весь вес листа равномерно по каркасу.
  Так как длина листа равна трем метрам, то данное расстояние между профилями для гипсокартона, то есть поперечинами, должна быть кратной длине. Значит, это может быть 30, 40, 50, 60 сантиметров. 30-40 – это слишком часто, поэтому два других размера будут оптимальными.

Теперь что касается стеновой обшивки. В принципе, все размеры между профилями на потолке, можно перенести и сюда. Не так часто гипсокартонная облицовка стен подвергается большим нагрузкам. Ну, если только повесить светильник, полку или небольшой элемент мебели или дизайнерский аксессуар.

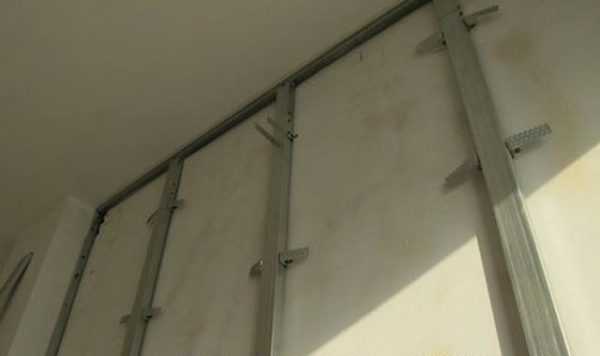

Каркас под обшивку стены

Внимание!
Если появляется необходимость навесить на гипсокартонную стену более тяжелый предмет, то рекомендуется крепить его к профилям.

А вот с перегородкой дела обстоят по-другому. Если это фальш-стена или декоративный небольшой элемент, то стараться ради увеличения коэффициента надежности нет никакого смысла.

А вот если вы возводите полноценную перегородку, то здесь придется учитывать показатели прочности и безопасности всей конструкции.

• Во-первых, под каждый гипсокартонный лист необходимо уложить четыре вертикальных профиля: два по краям, два в плоскости листа через каждые сорок сантиметров от края.

• Во-вторых, если на потолке на один профиль можно устанавливать два края соседних листов, то здесь лучше под каждый край установить свой собственный стояк. Это гарантия прочности и надежности всей возводимой конструкции.

• В-третьих, очень часто такую перегородку усиливают большим числом поперечин.

Соединение двух профилей

Конечно, цена такой конструкции резко возрастает, но что делать, если требования безопасности такие высокие. К тому же, как показывает практика, на перегородку что только не навешивают. А значит, она должна выдерживать достаточно большие нагрузки.

Заключение по теме

В этой статье были затронуты только часто используемые элементы. Но производители предлагают очень большой ассортимент, где можно найти экономичные варианты, специальные для определенного вида работ и так далее. Чтобы правильно использовать их, необходимо для каждого своя инструкция. Для полного обзора всех видов на сайте размещено видео, смотрите и узнавайте большее.

gipsokartonom.ru
