Устройство гипсокартонных перегородок – Устройство гипсокартонных перегородок технология — Всё о гипсокартоне

Содержание

Устройство межкомнатных перегородок из гипсокартона

Сегодня сделать перепланировку квартиры проще, чем было раньше: появилось большое количество новых материалов, и дизайнеры предлагают самые разнообразные решения. Одно из самых популярных – это устройство перегородок (из гипсокартона, кирпича, дерева и т.д.), которые помогают разделить комнату на функциональные зоны или вообще сделать из одного помещения два. При этом часто их можно установить своими руками без необходимости получать разрешение на новую планировку.

Перегородку в комнате можно сделать из:

кирпича;
дерева;
пеноблоков;
гипсовых пазогребневых плит;
гипсокартона.

При выборе материала надо обязательно учитывать такие физические параметры, как общий вес конструкции и её размеры. В большинстве квартир максимальная нагрузка на квадратный метр пола должны быть не больше 300 кг, так что при устройстве перегородок любого вида надо просчитать, сколько они будут весить, и не забыть добавить к этому все дополнительные предметы: двери, полки и т.д. Размер может быть любым, но всегда надо помнить, что чем толще стенки, тем больше пространства они съедают.

Что касается других характеристик, то из них самые важные при выборе материала для перегородки — простота монтажа и общая стоимость. Тут уже каждый хозяин принимает решение сам, учитывая плюсы и минусы, которые есть у каждого вида материалов. Например, возьмём кирпич: это самое надёжное и прочное решение, но, с другой стороны, его укладка – непростая задача, которую, кроме того, надо утверждать и согласовывать из-за большого веса кирпичей.

Если говорить о дереве, то его ценят в первую очередь за экологичность и лёгкость. В то же время, надо учитывать, что оно легко воспламеняется, да и высокую влажность переносит не очень хорошо. В этом плане для устройства межкомнатных перегородок выгодно использовать пеноблоки: они сделаны из искусственного материала, который хорошо сохраняется в любых условиях. Разные виды пеноблоков отличаются своими техническими характеристиками, но имеют высокую цену.

Последнее время в строительстве часто используется гипс, потому что он лёгкий, прочный и недорогой. В нашем случае можно обратить внимание на блоки с пазогребневым сцеплением и на гипсокартон. Последний хорош ещё и тем, что ГКЛ можно придавать самые разные формы, а цена у них вполне приемлемая. Ещё один плюс – сделать такую перегородку можно своими руками, так что если вы имеете некоторые простые инструменты и умеете ими пользоваться, вы сможете ещё и сэкономить на монтаже.

С чего начать установку перегородки?

Устройство перегородки из гипсокартона предусматривает наличие каркаса, на который с двух стороны крепятся ГКЛ. Именно от его прочности и жесткости зависит устойчивость всей конструкции, поэтому на этом этапе надо очень внимательно относиться к измерениям и следить за ровностью каждой детали.

Каркас состоит из нескольких типов профилей, которые выполняют разные задачи. UW-профили используются в качестве основания: их устанавливают по периметру конструкции, закрепляя на полу, потолке и стенах. В них же потом вставляют CW-профили, которые становятся несущими для листов гипсокартона. И первый, и второй вид имеют длину около 2-3 метров и три варианта ширины: 50, 75 и 100 мм. Рейки CW имеют сложенную вдвое кромку, которая обеспечивает большую жесткость, и отверстия для проводки. В UW-профилях тоже есть отверстия, которые нужны для монтажа.

В первую очередь вы будете заниматься UW-элементами, которые крепятся при помощи дюбелей. Если стена прочная, например, из бетона или кирпича, можно использовать ударные дюбели: их достаточно просто вбить в стену. Если поверхность рыхлая, лучше установить пустые дюбели и подобрать к ним шурупы (с диаметром на пару миллиметров меньше).

Что касается соединения профилей между собой, то для этого вам понадобятся так называемые «блошки» — небольшие саморезы (11 мм). Для устройства гипсокартонных перекрытий и монтажа листов на перегородки вам будут нужны ещё и саморезы по металлу длиной 25 мм.

К содержанию↑

Сооружаем каркас

Разобравшись, как используются профили, вы легко сможете сделать из них основу для гипсокартона. На первом этапе работ надо начертить прямые линии по всей длине стены, на потолке и на полу. Для контроля ровности вам понадобится уровень. Определите место будущей перегородки, сделайте метки сверху и снизу и при помощи малярного шнура отбейте линии.

Монтаж лучше начинать со стены: к ней прикручивается первый UW-профиль, длина которого должна быть на полсантиметра меньше, чем высота комнаты. Оставьте это пространство пустым у потолка, чтобы потом было легко вставить потолочный профиль в настенный и скрепить их. Дюбели для крепления основных профилей надо вбивать в стену на расстоянии не более 40 см друг от друга.

Устройство межкомнатных перегородок из гипсокартона часто предполагает наличие дверей, поэтому при укладке профиля на полу в месте проёма надо оставить пустое пространство. Проще всего положить один профиль, а нужный участок отрезать болгаркой. Рассчитывая его ширину, учтите размеры самого проёма, коробки для двери, зазоры у кромок и ещё дополнительные 0,5 сантиметра на случай неровностей.

Верхнюю часть дверей надо укрепить горизонтальной перемычкой, которую можно сделать из UW-профиля. Если проём будет посередине стены, сначала подвесьте к потолочной рейке два вертикальных CW-профиля на расстоянии, равном ширине двери, а потом вставьте в них горизонтальный UW-элемент и закрепите его саморезами.

После оформления дверного проёма можно устанавливать другие несущие CW-профили. Их принято располагать на расстоянии 40 см друг от друга, но лучше сделать его не больше 30 см, чтобы на каждый лист приходилось по 4 профиля – так конструкция будет более жёсткой, и устройство перегородок из ГКЛ будет надёжнее.

Если вы хотите сделать на стенке полки или нишу, заранее наметьте места, где они будут расположены, и укрепите там каркас. Это делается при помощи деревянных брусков и дополнительных профилей.

К содержанию↑

Устройство проводки для гипсокартонных перегородок

Один из плюсов стенок из ГКЛ состоит в том, что в них можно просто вмонтировать разные осветительные приборы: например, точечные лампы для ниши или проёма. Благодаря этому Ваша перегородка может получиться еще более привлекательной с точки зрения дизайна. О проводке для освещения надо заботиться заранее, а именно после монтажа каркаса и обшивки одной стороны стенки гипсокартоном. Кабели проводят внутрь конструкции в специальной гофротрубе, которая обеспечивает изоляцию. Их протягивают через отверстия для проводки в несущих профилях. Здесь надо обратить внимание на саморезы, потому что, вкручивая их, можно легко повредить провода. Если есть какая-то опасность их соприкосновения с гофротрубой, подрежьте саморезы или отодвиньте трубу подальше.

После этого можно заполнять пространство перегородки из гипсокартона звукоизоляционными материалами, например, минеральной ватой. Проводить такую работу лучше с респиратором и в перчатках. После укладки листов со второй стороны вата прижмёт проводку к первой зашитой стороне, и саморезы, которыми вы прикручиваете ГКЛ со второй стороны, уже не будут опасны для кабелей.

К содержанию↑

Зашивка листами гипсокартона и отделочные работы

Закрепляя листы, надо располагать их так, чтобы стыки приходились на середину несущих профилей. Саморезы следует утопить в гипсокартон на пару миллиметров, чтобы они были на одном уровне с остальной поверхностью. Устанавливая ГКЛ со второй стороны, обратите внимание, чтобы стыки лежали не на тех же профилях, что и стыки листов с первой стороны: так конструкция будет более жесткой.

Когда все листы нашиты, можно переходить к последнему этапу работ по монтажу перегородки – отделке. В первую очередь поверхность грунтуют и потом заделывают швы. Их проклеивают лентой-серпянкой, зашпаклевывают в несколько слоев и затирают наждачкой. Потом шпаклюют уже остальную поверхность, нанося сначала стартовую, а потом финишную шпаклевку. После высыхания смеси поверхность ошкуривают при помощи крупнозернистой терки, и потом её можно отделать по вашему вкусу: обоями, краской, плиткой и т.д.

Устройство и монтаж гипсокартонных перегородок на самом деле не самый сложный процесс, если следовать инструкциям и аккуратно выполнять все работы. Если же у вас есть вопросы или советы на основе вашего собственного опыта, оставьте их в комментариях к этой статье!

Автор статьи

25 лет

стаж отделочных работ 7 лет

Поделись статьей с друзьями:

ogipse.ru

Устройство перегородки из гипсокартона на металлическом каркасе. Качественное и быстрое устройство гипсокартонных перегородок. Материал для монтажа каркаса

Перепланировка квартиры или отдельной комнаты – это всегда очень важный и ответственный момент, предполагающий либо удаление имеющихся простенков, либо возведение новых. Как показывает практика, самым удачным, простым и надежным вариантом является устройство перегородок из ГКЛ (гипсокартонного листа).

Устанавливать перегородку в доме лучше всего во время ремонта, т.к. процесс затрагивает потолок, пол и стены.

Качественное и быстрое устройство гипсокартонных перегородок

Решение принято, дизайн разработан, этапы ремонта спланированы. Монтаж или устройство гипсокартонных перегородок производится в начальной стадии ремонта, потому что сопряжен с производством работ на потолке, на полу и на стенах, что предполагает впоследствии необходимость заделки стыков и оформления плавных переходов между поверхностями.

Шаг первый: монтируем каркас

Работа над каркасом начинается с разметки. На полу отмечается граница будущей переборки, которая потом переносится на стены, где с помощью уровня вымеряется строгая вертикаль, а потом проецируется на потолок с помощью отвеса или того же уровня.

По разметке закрепляется направляющий профиль (ПН). Рекомендуемый крепежный материал – композиция дюбель-гвоздь (быстрый монтаж), позволяющий ускорить процесс. Расстояние между метизами нужно выдерживать не более 40 – 50 см, так как именно этот элемент конструкции задает жесткость всей поверхности.

Следующим этапом станет разметка проема (дверного или арочного). На границах будущего прохода, между потолочной и напольной направляющими, с соблюдением уровня устанавливаются и закрепляются отрезки стоечного профиля. От них в левую и правую стороны, располагаются такие же сегменты по всей площади будущего простенка.

Важно помнить, что устройство перегородок из гипсокартона, предполагает соблюдать расстояние между центрами стоечных профилей строго 60 см, что впоследствии облегчит работу по креплению ГКЛ. Стоечный профиль буквально вставляется в направляющий элемент, после чего закрепляется саморезами по металлу («блошками»).

Если высота комнаты превышает высоту листа гипсокартона, то по линии предполагаемого стыка между листами необходимо смонтировать дополнительно горизонтальный профильный сегмент, потому что стыковка допускается только на жестком основании. Такой же сегмент устанавливается в верхней части дверного проема, а в случае монтажа арки применяется арочный профиль, который легко выгибается под форму планируемой арки.

Если лист гипсокартона оказался меньше, чем высота комнаты, то необходимо добавить дополнительный профильный сегмент, т.к. стыковка листов возможна только на жестком основании.

Виды и характеристики металлопрофилей для гипсокартонных конструкций

Как уже указывалось, для устройства перегородки из ГКЛ на металлическом каркасе применяется несколько видов металлопрофилей. Разобраться в их многообразии, назначении и особенностях поможет следующая информация:

Наименование	Назначение	Размер сечения

kupildoma.ru

видео-инструкция по монтажу своими руками, технология, цена, фото — Все о гипсокартоне

Устройство перегородок из гипсокартона (45 фото). Конструкции с двойной обшивкой, стандартные модели и варианты с дверным проемом. Разметка, сборка и обшивка каркаса. На сегодняшний день самый популярный способ устройства межкомнатных перегородок – это монтаж гипсокартонных систем. Пример перегородки из гипсокартона. И это совсем неудивительно. низкая себестоимость базовых материалов. высокая скорость проведения монтажных работ. относительная простота сборки, при желании все можно сделать своими руками и без помощников. множество вариантов дизайна. малый вес конструкций. И стоит отметить, что кроме всех этих качеств, устройство гипсокартонных перегородок можно производить на самых разных объектах. Поговорим немного об этом. Где и как могут применяться гипсокартонные перегородки. На самом деле все сферы применения перечислить, конечно, невозможно, но в основном такие перегородки делают. в квартирах и частных домах. в офисных зданиях и госучреждениях. в развлекательных и торговых центрах. в кафе и ночных клубах. Перегородки с двойной обшивкой. Технология, когда каркас перегородки обшивается двумя слоями листов, может применяться в нескольких случаях. Перегородка с двумя слоями гипсокартона. Когда нужно максимально повысить уровень звукоизоляции между помещениями. Например, это могут быть перегородки между помещениями в ночных клубах. Когда нужно сделать очень жесткой плоскость стены. В качестве наглядного примера можно привести опять-таки дискотеки, ночные клубы, места с большой проходимостью людей. Когда по тем или иным причинам невозможно сделать непосредственно каркас достаточно жестким. Обычно это обусловлено нехваткой профилей на конструкцию или использованием низкокачественного металла. Вот в таких случаях жесткость перегородки и достигается путем прикручивания дополнительных листов поверх основных. Теперь рассмотрим классическую конструкцию. Стандартные перегородки. Схема стандартной перегородки. Такие системы, по сути, представляют собой цельную стену без дополнительных усилений. Устанавливать их можно в любых помещениях, однако стоит помнить о ряде важных моментов. Если устройство перегородки из гипсокартона осуществляется в помещениях с повышенной влажностью, для обшивки каркаса следует применять только влагостойкие листы. (см. также статью Монтаж перегородок из гипсокартона – технология, перевернувшая наше представление. Не следует пренебрегать правилами технологии. Обязательно прокладывайте минеральную вату внутрь каркаса между листами гипсокартона. Даже если утеплять ничего не нужно. Дело в том, что пустая конструкция создать не просто хорошо пропускать звуки между комнатами, но и слегка усиливать их. Вряд ли вам нужен такой эффект. Если возле перегородки будет стоять печь, котел отопления или камин, обшивать каркас нужно огнейстойким гипсокартоном. Перегородки с дверным проемом. Перегородка с усиленным проемом для двери. Советы по обустройству своими руками. Во-первых, если в конструкцию включена дверь, перегородка будет слегка вибрировать во время открывания. Чтобы это «слегка» не стало проблемой, нужно крепить металл между собой, к стенам, полу и потолку действительно хорошо, так как положено по требованиям технологии. В противном случае все соединения конструкции будут постепенно расшатывать, а это уже грозит не просто вибрацией, а и постоянными неприятными звуками. Во-вторых, по периметру двери нужно смонтировать дополнительное усиление. Делается это с помощью крепкого бруса, который вкладывается во внутренние стороны профиля по всему периметру двери. Именно к нему и нужно прикручивать межкомнатные двери. Будет крепко и надежно. Теперь рассмотрим, что понадобится мастеру, чтобы произвести устройство гипсокартонной перегородки самостоятельно. Необходимый инвентарь. Из расходных материалов, кроме гипсокартонных листов, нам понадобится. направляющий (маркируется CW) и несущий (UW) профиль для перегородок. На фото хорошо видно, как выглядят эти материалы. Профиль для перегородок. набор саморезов для монтажа гипсокартонных систем. минеральная вата в рулонах. Что касается последнего пункта, на рынке можно найти и более плотную минеральную вату в листах. Эффект от нее в плане тепло- и звукоизоляции лучше, но и стоит она на порядок дороже. Да и как показывает практика, стандартной ваты в рулонах вполне достаточно для создания нормального изоляционного слоя. Минеральная вата для перегородок. Совет! Будьте внимательны при покупке саморезов, пользуйт
есь продукцией хороших производителей. Теперь об инструменте. перфоратор и шуруповерт. болгарка и ножницы по металлу. набор отверток и молоток. угольник, правило с уровнем и строительная нить. карандаш и обивочный шнур с краской. Совет: Если вам не подходит цена на электроинструмент, вы всегда можете сэкономить и взять его напрокат. Итак, предположим, что для проведения работ у нас все есть, рассмотрим правила, которые содержит инструкция сборки. Монтаж перегородки. В качестве наглядного примера рассмотрим стандартную цельную конструкцию «от стены до стены» без проемов, полок, ниш. «Глухая» перегородка из гипсокартона. Прежде всего, нужно сделать разметку. На этом этапе нужно быть максимально терпеливым и внимательным, так как это тот самый случай, когда лучше «7 раз отмерить и один отрезать. Определяем точку, которая будет отправной для линии будущего каркаса. Ставим отметку на потолке возле одной из стены комнаты. Ставим отметку на потолке возле второй стены и с помощью обивочного шнура соединяем точки. С помощью угольника проверяем, правильно ли мы провели линию. При помощи отвеса и обивочного шнура переносим линию на пол. Соединяем края верхней и нижней линии по стенам. Пример разметки для перегородки. На этом разметка завершена, мы получили начерченный периметр будущей перегородки, вдоль которого и будем сейчас крепить направляющий профиль. Сборка каркаса. Замеряем расстояние по полу и потолку от стены к стене, а также высоту каждой из стен. В соответствии с полученными цифрами готовим профили нужного размера. Приставляем их к плоскости, сверлим стены и прибиваем быстрым монтажом. А вот теперь нужно подготовить метки для того, чтобы определить место вставки вертикальных стоек, профилей CW. Делается это достаточно просто. Ставим вдоль направляющего профиля по плоскости потолка отметки через каждые 60 см. С помощью отвеса дублируем их на горизонтальный профиль внизу каркаса. Вот ориентируясь именно на эти точки, мы и будем монтировать стоевые профили. Отметки для вставки стоевого профиля. Почему именно 60 сантиметров. Потому что листы мы будем приставлять к каркасу во всю их высоту и нам нужно, чтобы вдоль каждого края листа и его середины у нас была стойка, а ширина листа 120 см. Начнем монтировать стойки. Относительно поставленных точек замеряем высоту возле каждой будущей стойки. Отрезаем профиль нужной длины. Если высота потолка больше размера профиля, для скрепления стоек между собой в продаже существуют специальные переходники. Однако лучше использовать стойки большей длины (они бывают 3,4 и 6 м) и не применять переходники, чтобы у стоевых не было слабых точек. Вставляем несущий профиль в пазы направляющих и соединяем их. Подобным образом делаем вдоль всей направляющей линии. Каркас почти готов. Почти, потому что понадобятся еще горизонтальные перемычки, которые нужно будет вставлять между стоевыми в тех местах, где листы гипсокартона будут соприкасаться. Каркас для перегородки. Но можно поступить иначе и сразу прикрутить металл, а уже размер листов будем «подгонять» под перемычки. Перемычки желательно расположить не только на границах листов, но и через каждые 50 см снизу вверх, так каркас будет жестче, и листы гарантированно не будут гнуться внутрь конструкции. Процесс изготовления перемычек очень прост. По сути, это обычный кусок несущего профиля с небольшими «губами» на обоих концах. «Губа» нужна для того, чтобы несущий профиль удобно зашел в пазы перемычки и чтобы была точка, куда собственно и нужно вкручивать саморезы. Нужно понимать, что в дальнейшем на перегородке будет крепиться. Если на ее плоскость планируется подвесить кондиционер или полки, нужно сделать еще одни дополнительные закладные перемычки из крепкого деревянного бруса. Закладные для кондиционера. Сделали перемычки и прикрутили их. Тогда приступим к последнему этапу сборки. Обшивка каркаса. На самом деле это самый быстрый и простой этап. Принято считать, что сборка каркаса перегородки – это 75% от всей работы, все остальное обшивка. Как прикручивать листы к металлу мы объяснять не будем, а лучше поговорим о нескольких важных моментах, про которые нельзя забывать. Перед обшивкой спланируйте, где будут располагаться выключатели и розетки, в соответствии с этим планом вложите внутрь каркаса кабель. Минеральная вата закладывается только после того, как каркас зашит листами с одной стороны. Минеральная вата в каркасе перегородки. Расходуйте на 1 лист именно столько саморезов, сколько положено по технологии. Как правило, вдоль
середины каждого листа видно отметки, которые показывают, на каком расстоянии друг от друга должны располагаться саморезы (примерно через каждые 20 см. Не забывайте вкручивать саморезы до конца, чтобы не было выступающих шляпок, во время шпаклевания плоскости это будет очень сильно мешать. Слишком «утапливать» саморезы в лист нельзя, так ломается кромка ГКЛ и соответственно нарушается прочность соединения. И тут тоже очень важно соблюдать несколько правил. Необходимо очистить плоскость перегородки от пыли и тщательно погрунтовать гипсокартон. Для этого лучше всего подходит акриловый грунт. Все швы нужно сначала обработать специальным клеем, который наносится на армирующую сетку. Обработка швов на плоскости перегородки. Каждый последующий слой можно наносить только тогда, когда полностью (!) высох предыдущий. Только так, соблюдая правила технологии и рекомендации бывалых мастеров, вы получите хороший и качественный результат. Надеемся, что вам понятна технология устройства гипсокартонных перегородок и все описанные ключевые моменты. Ну а если же все-таки какие-то моменты остались непонятными, рекомендуем просмотреть видео в конце статьи – это прекрасное дополнение к предоставленной инструкции. Желаем вам удачного, качественного и, конечно, быстрого ремонта.

www.ispovednik.ru

Устройство перегородок из гипсокартона-Обучение гипсокартонным работам

В сравнении с обычными перегородками, перегородки из гипсокартона имеют целый ряд достоинств:

Во-первых – это достаточно высокая скорость монтажа.

Во-вторых, ограничение на «мокрые» процессы (к примеру, наложение штукатурки).

В-третьих, поверхность под отделку становиться идеально ровной.

В – четвертых, сравнимо небольшой вес (25-50 кг/м2).

В-пятых, очень высокие показатели изоляции звука, а так же огнестойкости.

В-шестых, существует специальная полость для скрытного монтажа коммуникаций.

Материалы необходимые для монтажа перегородок из гипсокартона:

1. Обшивку можно проводить такими листами гипсокартона как: ГКЛ (обычный гипсокартонный лист), ГКЛВ (влагостойкий гипсокартонный лист), ГВЛ (лист из гипсового волокна), ГКЛО (огнестойкий гипсокартонный лист).

2. Металлический каркас из специальных профилей CW, то есть стойки и собственно UW – направляющей. Их ширина не должна превышать 100 мм. Альтернативным вариантом является деревянные каркасы из брусьев. Так же понадобиться лента (толщиной 3-4 мм) для звукоизоляции, которую необходимо укладывать под направляющие.

3. Изоляционные материалы. Сюда можно отнести специальную минеральную вату или же строительную стекловату, которую необходимо уложить в полость перегородки. Стекловата является лучшим материалом для безупречной звукоизоляции. В помещениях, где достаточно высокие требования к пожарной безопасности лучше всего воспользоваться специальной минеральной ватой.

Обшивка первой стороны перегородки

Процедуру обшивания начинают с гипсокартонных листов шириной 120 см. для крепления этих листов используют специальные саморезы либо шурупы, предназначенные для металлических конструкций длиной 30 мм и с шагом 250 мм. Если обшивка двухслойная, то на первом слое шаг составляет 750 мм. Еще необходимо сместить шов в вертикальной плоскости между гипсокартонными листами на один шаг профиля (примерно 600 мм). Именно поэтому второй слой следует начать с листа половинной ширины 60 см, при этом закрепляя его шурупами длиной 35 мм с шагом 250 мм.

Укладка изоляционных материалов в гипсокартонные перегородки

После того как одна сторона будет обшита, в полости перегородки монтируются коммуникации. После этого укладывается слой специальной минеральной ваты, либо строительной стекловаты нужной толщины. Изоляция ни в коем случае не должна сползать и хорошо, заполнять промежуток между профилями

Обшивка второй стороны перегородки

Швы в вертикальной плоскости между листами гипсокартона нужно сместить на один шаг по отношению к обшивке первой стороны. Поэтому монтаж следует начинать с половинной ширины листа (60 см). При двухслойной обшивке укладку следует начать с полной ширины листа.

видео-инструкция по монтажу своими руками, технология, цена, фото — Все о гипсокартоне

Устройство перегородок из гипсокартона (45 фото). Конструкции с двойной обшивкой, стандартные модели и варианты с дверным проемом. Разметка, сборка и обшивка каркаса.

На сегодняшний день самый популярный способ устройства межкомнатных перегородок – это монтаж гипсокартонных систем.

Пример перегородки из гипсокартона.

И это совсем неудивительно.

низкая себестоимость базовых материалов.

высокая скорость проведения монтажных работ.

относительная простота сборки, при желании все можно сделать своими руками и без помощников.

множество вариантов дизайна.

малый вес конструкций.

И стоит отметить, что кроме всех этих качеств, устройство гипсокартонных перегородок можно производить на самых разных объектах. Поговорим немного об этом.

Где и как могут применяться гипсокартонные перегородки.

На самом деле все сферы применения перечислить, конечно, невозможно, но в основном такие перегородки делают.

в квартирах и частных домах.

в офисных зданиях и госучреждениях.

в развлекательных и торговых центрах.

в кафе и ночных клубах.

Перегородки с двойной обшивкой.

Технология, когда каркас перегородки обшивается двумя слоями листов, может применяться в нескольких случаях.

Перегородка с двумя слоями гипсокартона.

Когда нужно максимально повысить уровень звукоизоляции между помещениями. Например, это могут быть перегородки между помещениями в ночных клубах.

Когда нужно сделать очень жесткой плоскость стены. В качестве наглядного примера можно привести опять-таки дискотеки, ночные клубы, места с большой проходимостью людей.

Когда по тем или иным причинам невозможно сделать непосредственно каркас достаточно жестким. Обычно это обусловлено нехваткой профилей на конструкцию или использованием низкокачественного металла. Вот в таких случаях жесткость перегородки и достигается путем прикручивания дополнительных листов поверх основных.

Теперь рассмотрим классическую конструкцию.

Стандартные перегородки.

Схема стандартной перегородки.

Такие системы, по сути, представляют собой цельную стену без дополнительных усилений.

Устанавливать их можно в любых помещениях, однако стоит помнить о ряде важных моментов.

Если устройство перегородки из гипсокартона осуществляется в помещениях с повышенной влажностью, для обшивки каркаса следует применять только влагостойкие листы. (см. также статью Монтаж перегородок из гипсокартона – технология, перевернувшая наше представление.

Не следует пренебрегать правилами технологии. Обязательно прокладывайте минеральную вату внутрь каркаса между листами гипсокартона. Даже если утеплять ничего не нужно. Дело в том, что пустая конструкция создать не просто хорошо пропускать звуки между комнатами, но и слегка усиливать их. Вряд ли вам нужен такой эффект.

Если возле перегородки будет стоять печь, котел отопления или камин, обшивать каркас нужно огнейстойким гипсокартоном.

Перегородки с дверным проемом.

Перегородка с усиленным проемом для двери.

Советы по обустройству своими руками.

Во-первых, если в конструкцию включена дверь, перегородка будет слегка вибрировать во время открывания. Чтобы это «слегка» не стало проблемой, нужно крепить металл между собой, к стенам, полу и потолку действительно хорошо, так как положено по требованиям технологии.

В противном случае все соединения конструкции будут постепенно расшатывать, а это уже грозит не просто вибрацией, а и постоянными неприятными звуками.

Во-вторых, по периметру двери нужно смонтировать дополнительное усиление. Делается это с помощью крепкого бруса, который вкладывается во внутренние стороны профиля по всему периметру двери. Именно к нему и нужно прикручивать межкомнатные двери. Будет крепко и надежно.

Теперь рассмотрим, что понадобится мастеру, чтобы произвести устройство гипсокартонной перегородки самостоятельно.

Необходимый инвентарь.

Из расходных материалов, кроме гипсокартонных листов, нам понадобится.

направляющий (маркируется CW) и несущий (UW) профиль для перегородок. На фото хорошо видно, как выглядят эти материалы.

Профиль для перегородок.

набор саморезов для монтажа гипсокартонных систем.

минеральная вата в рулонах.

Что касается последнего пункта, на рынке можно найти и более плотную минеральную вату в листах. Эффект от нее в плане тепло- и звукоизоляции лучше, но и стоит она на порядок дороже. Да и как показывает практика, стандартной ваты в рулонах вполне достаточно для создания нормального изоляционного слоя.

Минеральная вата для перегородок.

Совет! Будьте внимательны при покупке саморезов, пользуйтесь продукцией хороших производителей.

Теперь об инструменте.

перфоратор и шуруповерт.

болгарка и ножницы по металлу.

набор отверток и молоток.

угольник, правило с уровнем и строительная нить.

карандаш и обивочный шнур с краской.

Совет: Если вам не подходит цена на электроинструмент, вы всегда можете сэкономить и взять его напрокат.

Итак, предположим, что для проведения работ у нас все есть, рассмотрим правила, которые содержит инструкция сборки.

Монтаж перегородки.

В качестве наглядного примера рассмотрим стандартную цельную конструкцию «от стены до стены» без проемов, полок, ниш.

«Глухая» перегородка из гипсокартона.

Прежде всего, нужно сделать разметку. На этом этапе нужно быть максимально терпеливым и внимательным, так как это тот самый случай, когда лучше «7 раз отмерить и один отрезать.

Определяем точку, которая будет отправной для линии будущего каркаса.

Ставим отметку на потолке возле одной из стены комнаты.

Ставим отметку на потолке возле второй стены и с помощью обивочного шнура соединяем точки.

С помощью угольника проверяем, правильно ли мы провели линию.

При помощи отвеса и обивочного шнура переносим линию на пол.

Соединяем края верхней и нижней линии по стенам.

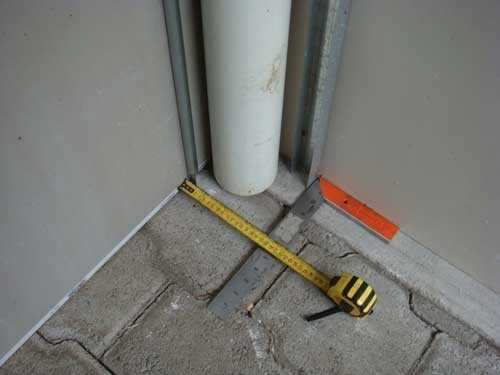

Пример разметки для перегородки.

На этом разметка завершена, мы получили начерченный периметр будущей перегородки, вдоль которого и будем сейчас крепить направляющий профиль.

Сборка каркаса.

Замеряем расстояние по полу и потолку от стены к стене, а также высоту каждой из стен.

В соответствии с полученными цифрами готовим профили нужного размера.

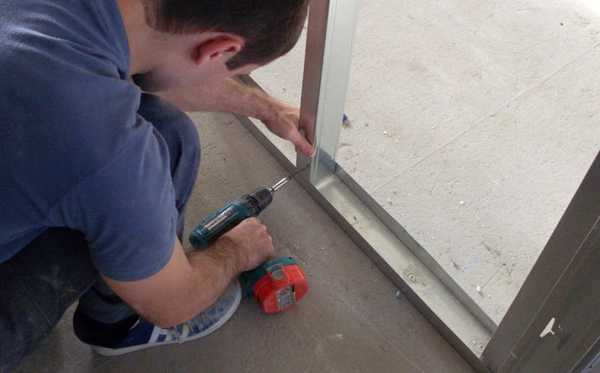

Приставляем их к плоскости, сверлим стены и прибиваем быстрым монтажом.

А вот теперь нужно подготовить метки для того, чтобы определить место вставки вертикальных стоек, профилей CW.

Делается это достаточно просто.

Ставим вдоль направляющего профиля по плоскости потолка отметки через каждые 60 см. С помощью отвеса дублируем их на горизонтальный профиль внизу каркаса. Вот ориентируясь именно на эти точки, мы и будем монтировать стоевые профили.

Отметки для вставки стоевого профиля.

Почему именно 60 сантиметров.

Потому что листы мы будем приставлять к каркасу во всю их высоту и нам нужно, чтобы вдоль каждого края листа и его середины у нас была стойка, а ширина листа 120 см.

Начнем монтировать стойки.

Относительно поставленных точек замеряем высоту возле каждой будущей стойки.

Отрезаем профиль нужной длины. Если высота потолка больше размера профиля, для скрепления стоек между собой в продаже существуют специальные переходники. Однако лучше использовать стойки большей длины (они бывают 3,4 и 6 м) и не применять переходники, чтобы у стоевых не было слабых точек.

Вставляем несущий профиль в пазы направляющих и соединяем их.

Подобным образом делаем вдоль всей направляющей линии.

Каркас почти готов. Почти, потому что понадобятся еще горизонтальные перемычки, которые нужно будет вставлять между стоевыми в тех местах, где листы гипсокартона будут соприкасаться.

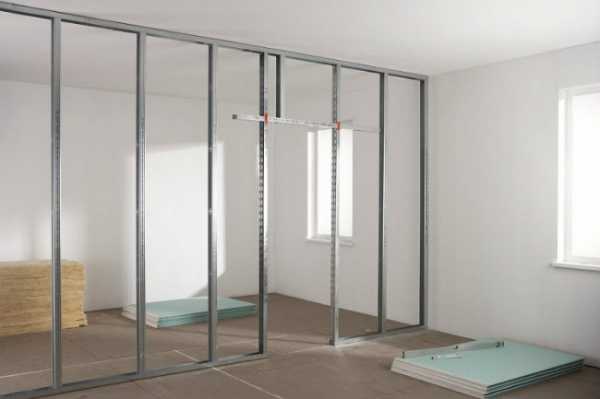

Каркас для перегородки.

Но можно поступить иначе и сразу прикрутить металл, а уже размер листов будем «подгонять» под перемычки.

Перемычки желательно расположить не только на границах листов, но и через каждые 50 см снизу вверх, так каркас будет жестче, и листы гарантированно не будут гнуться внутрь конструкции.

Процесс изготовления перемычек очень прост. По сути, это обычный кусок несущего профиля с небольшими «губами» на обоих концах. «Губа» нужна для того, чтобы несущий профиль удобно зашел в пазы перемычки и чтобы была точка, куда собственно и нужно вкручивать саморезы.

Нужно понимать, что в дальнейшем на перегородке будет крепиться. Если на ее плоскость планируется подвесить кондиционер или полки, нужно сделать еще одни дополнительные закладные перемычки из крепкого деревянного бруса.

Закладные для кондиционера.

Сделали перемычки и прикрутили их.

Тогда приступим к последнему этапу сборки.

Обшивка каркаса.

На самом деле это самый быстрый и простой этап. Принято считать, что сборка каркаса перегородки – это 75% от всей работы, все остальное обшивка.

Как прикручивать листы к металлу мы объяснять не будем, а лучше поговорим о нескольких важных моментах, про которые нельзя забывать.

Перед обшивкой спланируйте, где будут располагаться выключатели и розетки, в соответствии с этим планом вложите внутрь каркаса кабель.

Минеральная вата закладывается только после того, как каркас зашит листами с одной стороны.

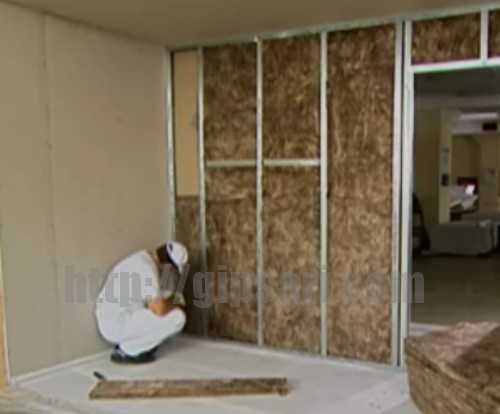

Минеральная вата в каркасе перегородки.

Расходуйте на 1 лист именно столько саморезов, сколько положено по технологии. Как правило, вдоль середины каждого листа видно отметки, которые показывают, на каком расстоянии друг от друга должны располагаться саморезы (примерно через каждые 20 см.

Не забывайте вкручивать саморезы до конца, чтобы не было выступающих шляпок, во время шпаклевания плоскости это будет очень сильно мешать. Слишком «утапливать» саморезы в лист нельзя, так ломается кромка ГКЛ и соответственно нарушается прочность соединения.

И тут тоже очень важно соблюдать несколько правил.

Необходимо очистить плоскость перегородки от пыли и тщательно погрунтовать гипсокартон. Для этого лучше всего подходит акриловый грунт.

Все швы нужно сначала обработать специальным клеем, который наносится на армирующую сетку.

Обработка швов на плоскости перегородки.

Каждый последующий слой можно наносить только тогда, когда полностью (!) высох предыдущий.

Только так, соблюдая правила технологии и рекомендации бывалых мастеров, вы получите хороший и качественный результат.

Надеемся, что вам понятна технология устройства гипсокартонных перегородок и все описанные ключевые моменты. Ну а если же все-таки какие-то моменты остались непонятными, рекомендуем просмотреть видео в конце статьи – это прекрасное дополнение к предоставленной инструкции.

Желаем вам удачного, качественного и, конечно, быстрого ремонта.

www.ispovednik.ru

Устройство гипсокартонных перегородок

Что представляет собой гипсокартонная перегородка? Это специальные листы гипсокартона, которые крепятся на металлический каркас. Такие перегородки служат универсальным способом органично разделить пространство, быстро и недорого создать дополнительные комнаты в помещении.

Декоративная гипсокартонная перегородка

В пространствах с высокой влажностью устройство гипсокартонных перегородок сопряжено с некоторыми особенностями.

Следует помнить, что материал должен быть влагостойким, чтобы избежать дальнейшей деформации перегородки. Обычно при монтаже между листами гипсокартона и каркасом укладывается специальный изолирующий материал.

Усройство гипоскартонных перегородок получается намного экономичнее и быстрее, чем возведение стен из альтернативных материалов. Они превосходно выдерживают любые нагрузки: книжные полки, навесные шкафы.

А если есть необходимость закрепить более тяжелые предметы, то можно использовать специальные глухие листы гипсокартона. Его технические характеристики говорят сами за себя: способность выдерживать до 150 кг на кв.м.

Устройство гипсокартонных перегородок осуществляется двумя способами:

Перегородка устанавливается из металлического профиля и листов гипсокартона;
Листами гипсокартона обшиваются кирпичные или деревянные стены по металлическому профилю.

Достоинства гипсокартонных конструкций

Крепление каркаса

Независимо от того, какой вариант Вы выберите, Вы заметите ряд преимуществ использования гипсокартона по сравнению с другими материалами. Здесь можно выделить следующее:

Короткий срок установки гипсокартонных перегородок;
Высокая прочность и надежность получаемых стен;
Легкий и быстрый демонтаж перегородок;
Отсутствие «мокрых процессов», которые бывают необходимы при устройстве каменных конструкций (штукатурка, кладочные растворы).

Именно эти преимущества сделали использование гипсокартона в перегородках таким популярным в современном строительстве.

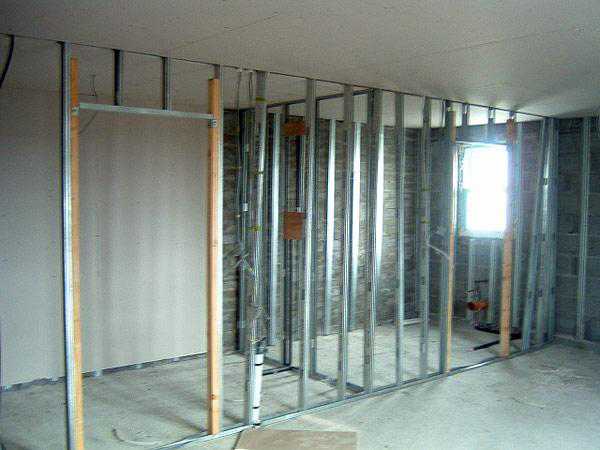

Металлический каркас гипсокартонной перегородки

Устройство гипсокартонной перегородки

Перед началом любого строительства необходимо всегда делать замеры. Так и с установкой перегородки. Необходимо сделать разметку оси нашей будущей перегородки.

Для этого берем рулетку и отмеряем необходимые размеры в нескольких местах комнаты. Дальше натягиваем шнур, который наглядно покажет нам ориентиры нашей работы.

После сделанных разметок нам нужно отметить необходимые замеры и на потолке, ведь там тоже будет проходить часть металлического профиля. Итак, берем отвес (профессионаля обычно используют лазерный уровень).

Здесь необходимо сделать важное замечание. Если Вы планируете еще и покрывать пол, то гипсокартонные перегородки устраиваются непосредственно до покрытия пола.

Металлический каркас – это главная составляющая всей перегородки. Именно на него мы будем крепить гипсокартонные листы. Стандартной длиной элементов являются показатели в 2750 мм, 3000 мм, 4000 мм и 4500 мм.

Они идут с дополнительным защитным покрытием из цинка. Каркас профиля идет с отверстиями разного диаметра (в зависимости от общих габаритов), которые используются для проводки и устройства различных коммуникаций внутри самой перегородки.

Стоечные профили могут быть соединены по длине методом насадки, либо встык (применяется дополнительный профиль). Размер профиля подбирается по высоте будущей гипсокартонной перегородки и ее конструкции.

Здесь надо учитывать, будет ли перегородка обшиваться с двух сторон в один слой, или будет использовано несколько листов гипсокартона. Важный момент, который надо учитывать при подборе профиля – дополнительная шумоизоляция или теплоизоляция.

Итак, сделав все необходимые разметки, производим крепление профиля. Это делается с помощью дюбель-гвоздей, которые устраиваются с шагом в 1 м от пола до потолка.

Соответствующим образом надо смонтировать стоечные профили к стене, к которым будет приклеена лента звукоизоляции. Ее мы проложим между стеной и профилем.

Дальше необходимо нарезать оставшиеся стойки, которые по длине должны быть одинаковыми (зависит от высоты помещения).

Их мы расположим на одинаковом расстоянии в 600 мм друг от друга. Профиль необходимо закрепить в верхние и нижние направляющие, используя шурупы или просечки.

Зашиваем каркас листами из гипсокартона

Процесс по обшивке металлического каркаса надо начинать, естественно, с самих гипсокартонных листов.

Чтобы работа по установке прошла гладко, а результат не разочаровал нас, необходимо правильно замерить и нарезать листы. Все гипсокартонные листы идут обычно размером в 2500х1200х12.5 мм.

При помощи перегородки можно закрыть трубы

Возьмем необходимый инструмент – резак. Подготовим ровную поверхность. Сначала делаем разметочные надрезы на верхнем слое картоне и гипса.

Дальше под сделанный надрез надо положить брусок. Полученный навес гипсокартона надо надломить и затем отрезать второй слой листа.

Получившийся обрезанный край будет неровным и шероховатым, поэтому его надо обработать рубанком, чтобы кромка стала гладкой и ровной, без надломов.

Если края картона торчат, то их можно срезать ножом. Там, где на месте стыка получившихся кромок есть шов, его надо приготовить к шпаклеванию. Для этого используем рубанок, которым снимаем толщину листа в две трети под углом в 22 градуса. Затем шкуркой обрабатываем края листа.

Наш лист гипсокартона готов к установке. Полученную заготовку надо приложить вертикально к каркасу, плотно прижимая верхнюю часть листа к потолку.

Затем крепим полотно к каркасу, используя саморезы. Шаг крепления должен быть 250 мм. Установленные листы гипсокартона вверху и внизу крепятся по направляющим профилям.

Опять же необходимо помнить, что расстояние от кромки листа при креплении полотна должно быть не меньше 10 мм.

Если Вы уменьшите расстояние, то кромка может начать крошиться и разрушаться, оставляя сколы и уменьшая тем самым крепость установки.

Каркас под гипсокартонную конструкцию

Чтобы головки саморезов не было видно при последующей отделке, их надо утопить в лист на 1 мм и после полной установки зашпаклевать.

Для установки саморезов используйте шуруповерт. Это позволяет провести работы без сложностей и не сверлить отверстия в профиле.

Следите за тем, чтобы саморезы во время работы устанавливались под прямым углом и входили в металиический профиль не меньше, чем на 10 мм. Бывает так, что попадается бракованные шурупы.

Если вдруг Вы разместите такой шуруп неправильно, то надо его удалить и на расстоянии в 50 мм установить новый.

При установке гипсокартонных перегородок в два листа необходимо верхний слой располагать, смещая горизонтальный шов на 400 мм. Вертикальный шов должен быть смещен на расстояние получившегося шага несущей стойки профиля.

Итак, мы установили одну сторону гипсокартонной перегородки. Теперь надо поработать над повышением звукоизоляционных характеристик.

Для этого пустоту между профилем и листом необходимо заполнить соответствующим материалом со звукоизоляционными свойствами. Для этой цели вполне можно использовать минеральную вату.

Чтобы изоляционные вставки надежно крепились, их можно закрепить обрезками гипсокартона, которые устанавливаются враспор, либо использовать профиль с меньшим сечением, в котором внутреннюю полость необходимо разбить на отсеки.

Уже упоминалось, что в помещении с высокой влажностью используйте специальные влагостойкие листы гипсокартона.

Направляющие для металлического каркаса

Также следует помнить, что если

Вам в будущем необходимо будет установить на полученную перегородку навесные детали, вес которых превышает 35 кг, то нужно заранее об этом позаботиться.

При установке гипсокартонных листов сразу определите места, где будут расположены закладные детали. К ним в последующем будут крепиться навесное оборудование и другие детали интерьера.

Если же вес будущих навесных деталей меньше указанного, то их можно закрепить с помощью дюбель-гвоздей и анкерных болтов.

Итак, у нас все готово к обшивке второй стороны гипсокартонной перегородки. Внимательно все проверьте: есть ли закладные детали, инженерные коммуникации и звукоизоляция. Вторую сторону зашивает аналогично первой.

Последние штрихи в работе

Устройство гипсокартонных перегородок заканчивается обработкой всех полученных швов. Стыки необходимо зашпатлевать и вдавить в них армирующую ленту.

Затем нанести еще один слой шпатлевки. Когда все высохнет, надо поверхность зашкурить.

И в заключении вся поверхность декорируется на Ваше усмотрение. Теперь Вы можете наслаждаться результатом своей работы.

No votes yet.

Содержание:
Межкомнатные перегородки из гипсокартона: материалы, используемые для монтажа
Установка перегородок из гипсокартона: последовательность сборки
Как делать перегородки из гипсокартона: советы и рекомендации

Среди всех прочих изделий, которые изготавливаются из гипсокартона, особое место в строительстве и ремонте занимают межкомнатные перегородки – их можно назвать одними из наиболее востребованных изделий, которые собираются как в процессе строительства новых зданий, так и во время ремонта, а также перепланировки помещений. В этой статье вместе с сайтом stroisovety.org мы подробно изучим всю технологию сборки перегородок, ознакомимся с используемыми материалами и научимся монтировать их самостоятельно.

Как сделать каркас перегородки из гипсокартона
Межкомнатные перегородки из гипсокартона: материалы, используемые для монтажа
Список материалов, которые необходимы для того, чтобы осуществить монтаж перегородок из гипсокартона, не такой уж и большой, все необходимое можно сосчитать на пальцах.
Профили uw, они же направляющие. Применяются для того, чтобы очертить реальные контуры будущей перегородки.
Профили cw, они же несущие профили или ребра жесткости. Еще их называют стоечными – на них ложится основная нагрузка и именно к ним крепятся листы гипсокартона. Можно сказать, что эти профили составляют тело гипсокартонных перегородок.
Гипсокартон. Для изготовления перегородок может использоваться обычный стеновой гипсокартон, толщина которого составляет 12,5мм, а также влагостойкий гипсокартон. Выбор того или иного вида зависит от условий и среды эксплуатации перегородки.
Крепежный материал. К нему относятся дюбели для крепления профилей к стенам, полу и потолку, саморезы по металлу ø3,5мм на 8,5мм для соединения профилей между собой и саморезы для крепления гипсокартона ø3,5мм на 25мм. Кроме того, соединение профилей между собой может осуществляться посредством специальных пресс-ножниц.
В принципе, это все, что необходимо для того, чтобы решить вопрос, как делать перегородки из гипсокартона.

Профиль для перегородок из гипсокартона фото
Изучая материалы, используемые для монтажа перегородок, особое внимание нужно уделить профилям – их ассортимент достаточно разнообразный, и отличаются они своими размерами и используемым для их изготовления металлом. Последняя характеристика этих изделий в значительной мере влияет на прочность готовой конструкции – профиль для перегородок из гипсокартона, изготовленный из тонколистовой стали, позволит соорудить только хлипкую конструкцию. Дело это, конечно, поправимое, но зачем переплачивать и обшивать каркас двойным слоем гипса, если это можно сделать более дешевым способом? В общем, профиль нужно приобрести качественный, а не эконом класса.
Кроме того, профили для перегородок производятся разной ширины – в зависимости от их использования, можно получить широкую или тонкую гипсокартонную перегородку. Как правило, стандартная ширина профилей для перегородок варьируется с шагом 25мм и может составлять 50мм, 75мм, 100мм, 125мм, 150мм. Существуют профили шире, но в ремонте и строительстве они применяются крайне редко. Также следует отметить и то, что по длине как несущие, так и направляющие профили производятся в двух вариантах – трехметровые и четырехметровые.
Установка перегородок из гипсокартона: последовательность сборки
Как и любая работа с гипсокартоном, монтаж перегородок начинается с разметки – в отличие от потолков, она выполняется достаточно просто. С помощью рулетки и отбивочного шнура на полу нужно очертить местоположение перегородки, после чего с помощью уровня перенести эту линию на стены, а потом и на потолок.
Следующим шагом, который предусматривается решением вопроса, как построить перегородку из гипсокартона, является установка направляющих профилей uw. Здесь все элементарно просто – они режутся в необходимый размер и крепятся сначала к полу, потом к стенам и потолку посредством дюбелей или саморезов (все зависит от материала, из которого изготовлены стены, пол и потолок).

Как построить перегородку из гипсокартона фото
Следующий шаг в работе – это установка несущих профилей и их крепление, здесь все достаточно просто. Подрезаем профиль по высоте и вставляем его в направляющие (сначала внизу, потом вверху). Начать установку несущих профилей лучше с места, где планируется дверной проем – устройство перегородки с дверью из гипсокартона немного отличается от глухого простенка. В глухой перегородке профили cw устанавливаются с шагом 400мм, начиная от какой-либо стены.
В случае с дверным проемом, сначала устанавливаются крайние стойки, ограничивающие проем – все остальные профили монтируются в разные стороны от проема с тем же шагом 400мм. Для усиления проема в его крайние стойки нужно вставить деревянный брус. Все профили каркаса должны быть надежно соединены друг с другом саморезами. Совсем забыл, дверной проем также нужно ограничить сверху на высоте 2,1м. Для этого можно использовать направляющий профиль uw – брус в него закладывать не обязательно.

Перегородки межкомнатные из гипсокартона фото
Когда каркас перегородки из гипсокартона будет готов, самое время заняться его обшивкой. Тут вообще ничего сложного нет – крепится гипс по всем профилям, включая направляющие, с шагом 15–20см. Для начала необходимо обшить только одну сторону перегородки. После облицовки одной стороны каркаса следует подумать о прокладке внутренних коммуникаций и шумоизоляции.

Как делать перегородки из гипсокартона
Звукоизоляция перегородки из гипсокартона во многом зависит от качества заполнения ее внутреннего пространства – в качестве наполнителя, как правило, применяется минеральная вата. Подойдет любая – можно в рулонах, а можно и плитами (с последними работать немного удобнее). Если монтируемая перегородка имеет толщину более 100мм, то минеральную вату нужно укладывать в два слоя. После того как перегородка будет наполнена утеплителем, можно смело обшивать и вторую сторону.

Звукоизоляция перегородок из гипсокартона фото
Как делать перегородки из гипсокартона: советы и рекомендации
Ну и в заключение несколько советов, которые помогут облегчить процесс установки межкомнатной перегородки и сделать ее надежной и долговечной:
Несущий профиль cw. Как и говорилось выше, предпочтение лучше отдать изделию, изготовленному из более толстой стали. Если такие профили не удалось купить, то их можно установить чаще – не через 400мм, а через 300мм. В любом случае, это обойдется дешевле, чем обшивать каркас двумя слоями гипсокартона.
Следует понимать, что даже скрытые внутри перегородки несущие профили нужно устанавливать строго вертикально – от этого во многом зависит жесткость конструкции и удобство крепления к ней гипсокартона.
Чтобы не дырявить напрасно гипс в поисках скрывшегося за ним профиля, его нужно просто расчертить в соответствии с шагом установки профиля.
Установка перегородок из гипсокартона своими руками
Как видите, межкомнатные перегородки из гипоскартона устроены не так уж и сложно, а их установка осуществляется достаточно быстро. Если быть более конкретным, то профессионал может выполнять эту работу со скоростью 20–25 погонных метров в рабочую смену. У непрофессионалов времени уйдет немного больше – если говорить о домашнем ремонте, то скорость здесь вообще не важна. Главное, все делать не спеша и правильно!
Автор статьи Александр Куликов

stroisovety.org
