Бубновая крыша конструкция. Стропильная система крыши — узлы конструкции

В процессе проектирования и строительства жилого дома обязательно возникает вопрос о конфигурации и конструкции крыши. От конструкции крыши зависит не только набор материалов для ее монтажа, но и конструкция несущих стен, на которые эта крыша опирается. Поэтому расчет конструкции крыши является одним из самых важных при проектировании дома. Стропильные конструкции, несущие крыши совместно с обрешеткой, служат основным предметом расчета.

Можно отметить, исторически сложилось так, что конструкция стропил крыш была деревянной, вся терминология современных конструкций заимствована с того времени. В настоящее время, помимо деревянных, применяются металлические и железобетонные стропила, используемые, в большей степени, в строительстве промышленных зданий. В жилищном малоэтажном строительстве основным материалом остаются пиломатериалы.

Но и им присущ недостаток, заключающийся в ослаблении элементов конструкции в результате их сверления. В последнее время стала известной американская технология соединения элементов стропильных конструкций с помощью фасонных крепежных элементов и саморезов, выбор которых в магазинах, предлагающих строительные материалы, существенно расширился.

Обычно при строительстве жилого дома стропильные системы собираются на месте. В этом случае, несмотря на кажущуюся легкость работы с деревом, проведение этих работ сопряжено со многими трудностями. Поэтому к сборке и установке стропильных конструкций желательно привлечь бригаду опытных кровельщиков, имеющих большой опыт этой работы.

Железобетонные конструкции в жилищном строительстве широкого применения не имели в силу большого веса, сложности монтажа из-за необходимости применения грузоподъемной техники и отсутствия возможности применения индивидуальных строительных решений.

Появление новых технологий строительства повлекло за собой и изменения в подходе к изготовлению стропильных конструкций. В последнее время широко распространилась технология монтажа стропил из легких стальных тонкостенных конструкций (ЛСТК), благодаря которой значительно снижаются затраты и сроки монтажа. Эта технология применима практически при всех видах строительства зданий любого назначения.

Преимущества стропильных систем

Несущими элементами в этом случае выступают конструкции из Z и С-образных стальных оцинкованных балок с перфорационными просечками, позволяющими уменьшить теплопроводность элемента почти вдвое. Стропильная конструкция изготавливается по разработанному проекту в заводских условиях и поставляется потребителю. К преимуществам подобных конструкций можно отнести такие качества, как:

  • небольшой вес конструкции, что позволяет использовать в конструкции здания несущие стены с меньшей расчетной нагрузкой и меньшей материалоемкостью;
  • сокращенные сроки возведения конструкций;
  • точность изготовления и, соответственно, геометрических размеров стропильной конструкции;
  • возможность монтажа в зимних условиях;
  • отсутствие отходов и необходимости их утилизации;
  • надежность и долговечность конструкции из ЛСТК;
  • экологичность материала;
  • низкие эксплуатационные расходы на содержание стропильных конструкций;
  • эффективное теплосбережение благодаря применению в стропильной конструкции современных тепло- и гидроизоляционных материалов.

Крыша, а особенно ее каркас, во многом определяют как внешний вид самого дома, так и его жизненный срок, и состояние атмосферы внутренних помещений. Никому не доставит удовлетворения смотреть на крышу дома, прогнувшуюся в результате неправильного расчета нагрузок или покрытые грибком стены из-за постоянных протечек.

Поэтому, независимо от материала стропильной конструкции, деревянной или металлической, схема несущих конструкций требует тщательного подхода в их проектировании и не менее тщательного в монтаже.

Крыша является важнейшей частью дома. Она определяет как его внешний (архитектурный) облик, так и эксплуатационные качества. Различные виды стропильной системы позволяют реализовать практически любой вариант конструктивного исполнения крыши, наиболее полно удовлетворяющий требованиям застройщика.

Требования, предъявляемые к стропильной системе

В течение срока эксплуатации на крышу воздействуют различные факторы, наиболее значимыми из которых являются:

  • снеговые осадки;
  • ветер;
  • сезонные колебания температуры.

Наиболее распространенным материалом для изготовления деталей и узлов стропильных конструкций является дерево. При проектировании необходимо учитывать возможность поражения строительного материала насекомыми и микроорганизмами в процессе эксплуатации. Устранить влияние биоповреждений помогут пропитка деревянных деталей растворами антисептиков и использование конструктивных мер для создания благоприятных условий эксплуатации.

К конструктивным мерам можно отнести:

  • использование пароизоляции со стороны чердачного пространства;
  • недопустимость прямого контакта деревянных деталей с каменной кладкой или массивными металлическими элементами;
  • обеспечение качественного гидроизоляционного кровельного ковра.

Воздействие снеговой нагрузки компенсируется на этапе проектирования путем подбора требуемых сечений конструктивных элементов. В климатических районах со значительным уровнем снегового покрова рекомендуется уменьшать расстояние между стропильными балками и увеличивать угол наклона крыши.

Увеличение угла наклона, в свою очередь, может привести к увеличению парусности крыши. В местностях, характеризующихся наличием сильных и продолжительных ветров, этот фактор может привести как к локальным разрушениям кровельного ковра, так и к более масштабным разрушениям.

Под воздействием сезонных колебаний температуры строительные материалы, из которых выполнены крыша и поддерживающая конструкция, будут расширяться или сжиматься. Степень температурных деформаций характеризуется коэффициентом температурного расширения. Соответственно, различные материалы под воздействием сезонных колебаний температуры будут деформироваться в разной степени.

При неблагоприятном стечении обстоятельств возможно нарушение целостности кровельного покрытия или даже возникновение трещин в несущих элементах стропильной конструкции. Оптимальным вариантом является подбор материалов, обладающих приблизительно одинаковым значением температурных деформаций.

Элементы стропильной конструкции

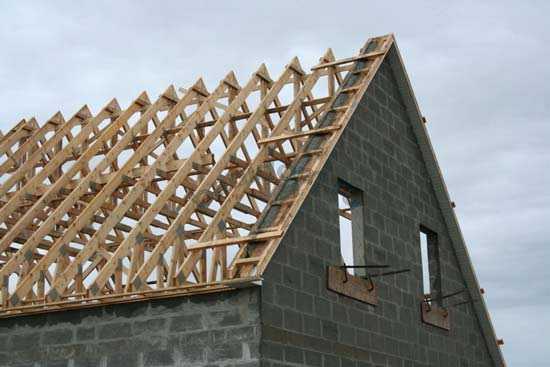

Стропильная система, поддерживающая крышу, состоит из нескольких элементов:

  • стропильная балка;
  • мауэрлат;
  • затяжка;
  • ригель;
  • коньковый брус;
  • подкос;
  • стойка;
  • лежни.

Стропильная балка является основным элементом системы. На нее производится крепление обрешетки для устройства кровли. Чаще всего в качестве стропил используются деревянные брусья или толстые доски.

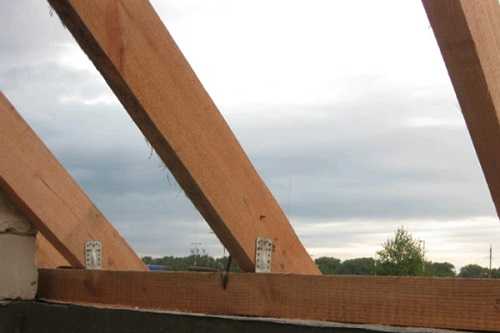

Мауэрлат представляет собой брус, закрепленный по верхнему краю стены и служащий для закрепления нижнего края стропил и передачи нагрузки на стены. При строительстве каркасного дома или сруба роль мауэрлата будет исполнять верхняя обвязка или верхний венец, соответственно.

Дополнительно для компенсации распирающей нагрузки, передающейся на стены, используются стягивающие балки. Они могут быть верхнего расположения (ригель) и нижнего (затяжки). Очень часто затяжки одновременно выполняют функцию межэтажного перекрытия.

При значительных нагрузках на крышу для придания ей дополнительной несущей способности верхние концы стропильных ног дополнительно усиливаются коньковым брусом.

Значительные размеры перекрываемого пролета приводят к необходимости использования дополнительных подпорок. Под коньковый брус устанавливаются вертикальные стойки. Для усиления стропил

starer.ru

разновидности для частного дома, дизайн для одноэтажных, красивые на второй, видео

Красивые кровли – один из элементов современного декора загородной недвижимости. Прежде чем сделать правильный выбор формы кровли, необходимо понять, какие разновидности крыши в настоящее время бывают.

Красивые кровли – один из элементов современного декора загородной недвижимости

Содержание материала

Критерии выбора вида крыши для частного дома

Крыша относится к категории важнейших элементов домовладения, выполняющих защитную функцию. Элемент препятствует негативному внешнему воздействию, которое может наносить дому дождь, снежная масса, порывы ветра, а также другие неблагоприятные природные явления. Правильно сделать крышу совсем не сложно, если знать особенности такой конструкции и с достаточным вниманием отнестись к выбору кровельного материала. При выборе крыши важно учитывать также, выбирается конструкция для одноэтажных зданий или сооружений с выходом
на второй этаж.

Крыша в обязательном порядке должна соответствовать нескольким, самым основным требованиям, которые представлены не только достаточными показателями устойчивости к воздействиям внешних факторов, но и высоким уровнем прочности. Правильно выбранная конструкция обеспечивает хорошие показатели теплоизоляции и гидроизоляции. Немаловажное значение имеет привлекательный внешний вид крыши

, а также устойчивость к возгоранию, что особенно актуально на деревянных и легковоспламеняющихся домовладениях.

Разновидности крыш (видео)

Виды крыш для частного дома по конструкции каркаса

Современные разновидности, в зависимости от каркасных особенностей и геометрической формы, могут быть представлены плоскими и скатными крышами. Первый вариант чаще всего обустраивается на строениях хозяйственного и подсобного назначения, включая гаражи, сараи и трассы. Основной недостаток представлен невозможностью производить обустройство чердачного пространства. Скатные конструкции устанавливаются на стандартных жилых домовладениях, и отличаются наличием или отсутствием обустроенного чердачного помещения. Скатная крыша может быть утепленной или холодной.

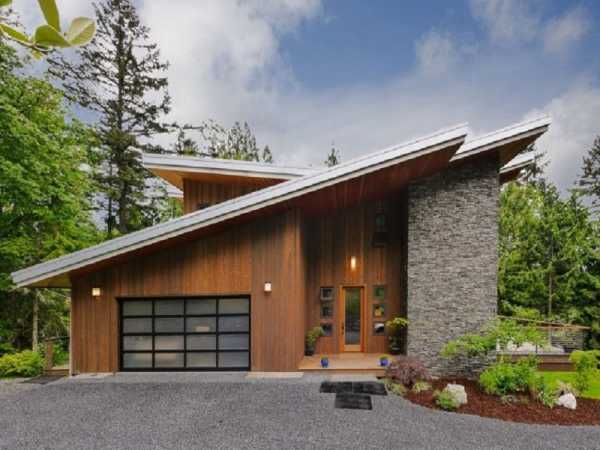

Односкатный вариант

Наиболее простая в возведении и доступная по стоимости система, опирающаяся на стены, обладающие различной высотой. Как правило, используется в строительстве подсобных зданий и других подсобных строений, а также на дачных постройках. Помимо очевидных достоинств выбор такой конструкции осуществляется с учетом недостатков, представленных отсутствием мансарды и не слишком привлекательным внешним видом.

Также рекомендуем прочитать:

Односкатная крыша

Бубновый вариант

Бубновая крыша характеризуется ромбовидными скосами, и имеет внешнее сходство с крышей Судейкина. Основное отличие представлено отсутствием изломов, и более простой конструкцией стропильной системы. Применяется для обустройства домовладений с квадратным основанием, преимущественно в одноэтажном частном домостроительстве.

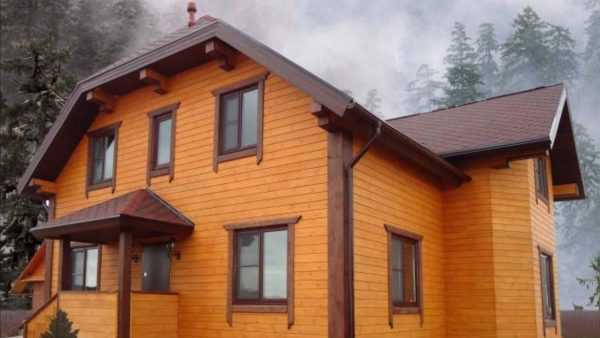

Двускатный вариант

Наиболее распространенная и высокопрактичная кровельная система, состоящая из пары скатов, объединенных посредством «конькового» элемента и имеющих как симметричный, так и практически ассиметричный внешний вид. Скаты могут отличаться по длине и углу наклона. Под таким каркасом может быть достаточно легко оборудовано чердачное или мансардное помещение. Стеновые части, называемые фронтонами, служат ограничением чердачного помещения.

Двускатная крыша

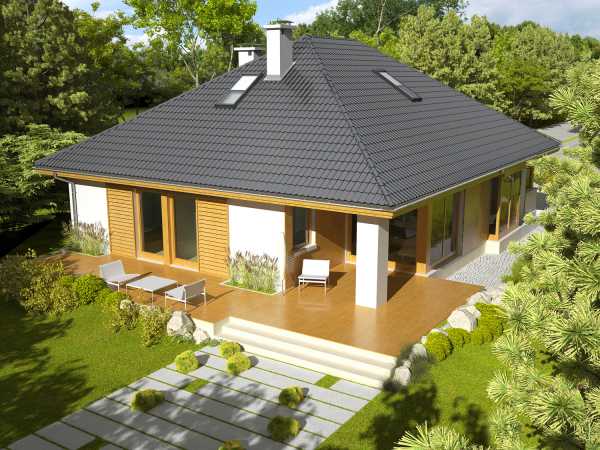

Вальмовый вариант

Замена фронтонов двумя треугольными скатами, позволяет получить вальмовую кровельную конструкцию. В этом случае скаты носят названия вальмы, а их верхняя часть представлена слуховыми окнами. Сложные конструкции такого типа возводятся профессионалами, но их технические характеристики на несколько порядков выше простых крыш.

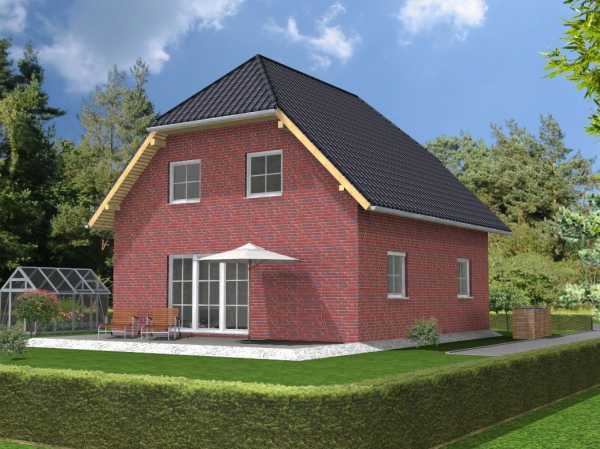

Полувальмовый вариант

Конструкция, занимающая промежуточное положение между двухскатной и вальмовой крышей, отличающаяся трапециевидными торцевыми фронтонами и наличием верхней части в форме полувальм. Правильно оформленные фронтоны позволяют обустраивать полноценные окна, а благодаря привлекательному внешнему виду, полувальмовая кровля становится настоящим украшением домовладения.

Полувальмовый вариант крыши

Шатровый вариант

Одна из разновидностей вальмового типа, представленная тремя и более скатами, которые сходятся в одной точке на верху. Конструкция не имеет конькового элемента и отличается симметричностью скатов. Вариант чаще всего используется для домовладения, имеющего правильную многоугольную или квадратную форму.

Многощипцовый вариант

При необходимости обустроить здания, имеющие внешний вид сложного многоугольника, как правило, используюся многощипцовые крыши, отличающиеся очень сложными конструктивными элементами и непростой стропильной системой.

Ломаный вариант

Мансардная крыша на частном домовладении достаточно часто бывает представлена ломаным типом конструкции. Характерным отличием такой стропильной системы является достаточно большой угол наклона или излома, что положительно сказывается на возможности полноценно использовать всю полезную площадь мансардного пространства.

Многощипцовый вариант крыши

Купольный и конический вариант

Разновидности такого типа встречаются довольно редко на частных жилых домовладениях. Такая сферическая кровля, чаще всего, накрывает только часть полезной площади домовладения, поэтому является одним из элементов в виде крыши веранды или декоративных башенок.

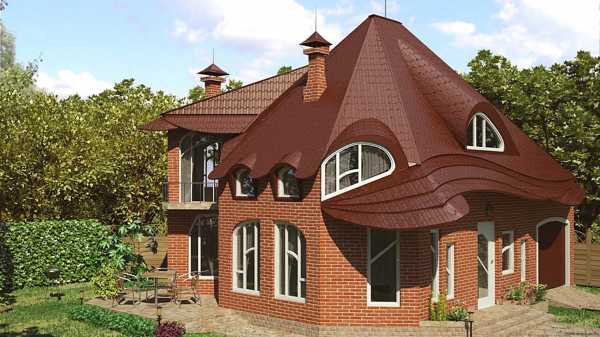

Комбинированный вариант

Наиболее сложная конструкция, представляющая собой сочетание таких типов, как шатровый, многощипцовый и полувальмовый. Отличается необычным внешним видом и отличается большим количеством слуховых окошек, закрытых небольших по площади балкончиков и веранд.

Галерея: виды крыш по конструкции (57 фото)

Разновидности крыш для частного дома по уклону

Немаловажным критерием при возведении крыши являются показатели уклона относительно горизонтального уровня. Крыша может быть мало-уклонной или пологой, среднего уровня наклонности, а также крутой, выполненной на основе сильно-уклонных скатов. Следует помнить, что разные виды кровельных материалов предполагают выполнение разного скатного уклона.

Шиферное покрытие

Монтирование асбестоцементных волнистых листов используется исключительно при кровельном уклоне в пределах 13-60°. Меньшие значения вызывает просачивание воды и снежной массы, что вызывает значительное сокращение эксплуатационного срока.

Керамическое черепичное покрытие

Требует оптимального уклона в пределах 30-60°. Если укладка такого черепичного покрытия осуществляется на крышах с уклоном меньше 25°, то потребуется произвести улучшение вентиляционной системы и гидроизоляции.

Керамическое черепичное покрытие

Металлочерепичное покрытие

Очень популярный и широко распространенный в загородном строительстве вариант кровельного материала не имеет нормированного максимального угла наклона, а минимальные показатели кровельного уклона составляют всего 15°.

Покрытие на основе профилированного настила

Такой вариант применяется преимущественно при обустройстве крыши на всевозможных хозяйственных постройках. Обустраивать покрытие такого типа необходимо при наличии минимального уклона в 10°.

Битумное черепичное покрытие

Один из наиболее удобных в работе и эксплуатации кровельных материалов применяется на конструкциях с уровнем уклона не менее 12°. Максимальные показатели угла наклона не лимитируются. Материал прекрасно подходит для сложных конструкций с любой кривизной.

Битумное черепичное покрытие

Битумное шиферное покрытие

Кровельный волнистый листовой материал применяется при обустройстве конструкций с углом уклона не менее 5°. Максимальное ограничение для подобного материала отсутствует, но при этом в обязательном порядке должен учитываться шаг устанавливаемого обрешеточного каркасного основания.

Фальцевое покрытие

Достаточно дорогой, но максимально долговечный и привлекательный внешне кровельный материал должен укладываться при показателях уклона не менее 20°. Максимальные ограничения при этом отсутствуют полностью.

Как устроена крыша (видео)

Виды кровельных материалов для крыш для частного

Даже несмотря на то, что в настоящее время отечественные и зарубежные производители выпускают большое количество всевозможных кровельных покрытий, все материалы для обустройства крыши могут быть условно поделены на три основные разновидности:

  • относящиеся к эконом-классу и отличающиеся не слишком выраженным привлекательным видом, но имеющие стабильно хорошие качественные характеристики. Категория наиболее популярных видов представлена шифером, профилированным настилом и ондулином;
  • относящиеся к бизнес-классу и представленные современными мягкими кровельными покрытиями, а также металлической черепицей. Благодаря достаточно высоким качественным характеристикам такие покрытия отличаются хорошими гидроизоляционными данными и способны придать обустраиваемому домовладению привлекательный внешний вид;
  • относящиеся к премиум-классу, и включающие в себя наиболее дорогостоящие варианты, к которым относятся высококачественная керамическая черепица, а также красивая и очень долговечная медь.

При необходимости, домовладелец всегда может заменить недоступный по стоимости материал менее дорогостоящим, но вполне качественным кровельным материалом.

В настоящее время отечественные и зарубежные производители выпускают большое количество всевозможных кровельных покрытий

Особенности составления проекта крыши частного дома своими руками

При самостоятельном составлении проектной документации на возводимую над частным домовладением кровлю, нужно учитывать сразу несколько факторов. Одним из самых главных является скатный наклон конструкции. У односкатной крыши он обычно не превышает показателя в 20-30о. Плоскости на мансардных крышах устанавливаются с углом в 45-60⁰ на нижней части и порядка 25-35⁰ вверху конструкции. Традиционные двухскатные конструкции проектируются с показателем на уровне 25-45⁰.

При проектировании крыши требуется знать, что в местностях с сильными и порывистыми ветрами при выборе в обязательном порядке должна учитываться и грамотно рассчитываться сила ветровой нагрузки. Если предполагается оборудование полезного чердачного пространства, то целесообразно отдавать предпочтение шатровой или двускатной модели. Отличным внешним видом характеризуются ломаные крыши, но такие разновидности должны сочетаться с планировкой домовладения. Кроме всего прочего, в силу конструктивной сложности, возвести такой тип кровельной конструкции своими руками, будет достаточно тяжело.

В проекте обязательно должны быть отображены все основные элементы, представленные несущей конструкцией в виде наклонных или висячих стропил, основанием под покрытие, тепло- и гидроизоляцией, типом кровельного покрытия и расположением вентиляционного зазора.

Как выбрать кровлю (видео)

Дизайн оригинальных крыш для дома

В последние годы набирает обороты популярности шатровая крыша, предполагающая наличие от четырёх до восьми плоскостей, что способствует не только наилучшему удалению дождевой воды и снежной массы, но и позволяет получить красивое покрытие. Красивая кровельная конструкция также получается в результате объединения сразу нескольких двускатных элементов или двух-трёх видов скатов. Тем не менее, при выборе такого варианта нужно помнить, что поддерживать в хорошем состоянии такое сооружение, а также монтировать его бывает очень непросто, поэтому чаще всего домовладельцы прибегают к помощи специалистов в области кровельных работ и строительства.

Внимание, только СЕГОДНЯ!

lovely-dom.ru

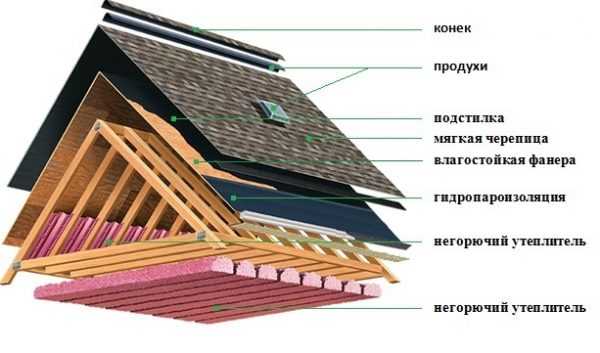

Конструкция мансардной крыши, в том числе описание ее основных элементов и их соединений

В современном частном строительстве всё большую популярность приобретают мансарды, которые позволяют расширить полезную площадь дома. Они представляют собой полноценные жилые помещения, устроенные непосредственно под крышей. Правильное обустройство мансардной кровли позволяет сделать ограничиваемую ей часть жилого пространства удобной и комфортной.

История, характерные особенности мансарды и её крыши

Впервые мансарду в жилом доме предложил сделать в XVII веке французский архитектор Франсуа Мансар. От его фамилии и образовалось название этого помещения. Отличительной чертой мансарды является то, что её фасад представляет собой часть крыши. При строительстве мансарды необходимо, чтобы линия пересечения плоскости фасада и крыши проходила на уровне выше 1,5 м над полом. Подкровельному помещению можно придать любую конфигурацию в зависимости от технических условий и пожеланий заказчика. Оно может занимать всё здание или его часть.

С точки зрения конструкции, мансардная (ломаная) крыша отличается от других тем, что её верхняя часть пологая, а нижняя — крутая.

Преимущества и недостатки мансарды

По сравнению с обычным чердачным помещением устройство мансарды позволяет получить значительные преимущества:

  • при оборудовании мансарды в уже существующем здании используется его инфраструктура;
  • увеличивается жилая площадь;
  • снижаются затраты по сравнению со строительством полноценного этажа;
  • улучшается внешний вид дома;
  • уменьшаются теплопотери.Устройство мансардной крыши значительно улучшает внешний вид здания, увеличивает его жилую площадь и делает его более тёплым

Мансарда — это, конечно, не полноценный жилой этаж, поэтому ей присущи следующие недостатки:

  • скаты крыши снижают высоту стен;
  • невысокие стены уменьшают используемую площадь;
  • сложная система тепло-, гидро- и пароизоляции увеличивает затраты на строительство;
  • мансардные окна стоят довольно дорого;
  • на мансардных окнах может скапливаться снег, что уменьшает количество солнечного света, проникающего в помещение.
Видео: как обустроить помещение под крышей дома

Типы мансардных крыш и их особенности

В зависимости от архитектурных особенностей дома в целом и мансарды в частности существует несколько видов мансардных крыш: двускатная, ломаная, полумансардная и другие. При проектировании крыши следует учесть, что точки опоры системы стропил должны совпадать с соответствующими точками и линиями размещения несущих конструкций этажа, находящегося ниже. Учитывается ширина дома, наличие дополнительной несущей стены в центре, а также ветровые нагрузки, обильность и виды осадков в регионе строительства. В целом двускатную крышу можно оборудовать в сооружениях любого размера, а другие виды кровель требуют определённых размеров опорных конструкций.

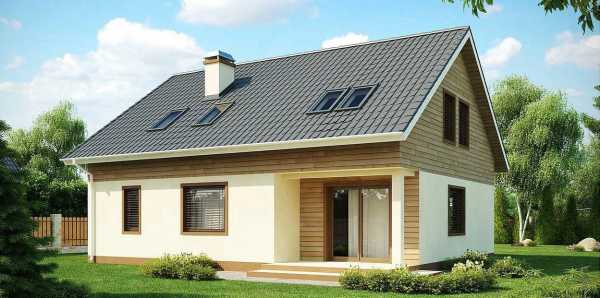

Двускатная крыша

Преимуществом двускатной мансардной крыши является хорошая защита от дождя, ветра и снега. Достигается это за счёт острого угла наклона, благодаря которому осадки не задерживаются на поверхности. Кроме того, двускатная крыша относительно проста в обустройстве и строится довольно быстро и недорого.

Недостаток двускатной мансардной крыши заключается в не самом рациональном использовании внутреннего подкровельного пространства.

В разрезе двускатная крыша представляет собой треугольник, углы которого могут имеет разную величину. Чаще всего угол соединения скатов делают равным 45о, хотя бывают и остроконечные крыши с углом наклона до 60о.

За счёт значительного угла наклона на двускатной мансардной крыше не задерживается снег и дождевая вода

Такая форма крыши применяется в небольших постройках (например, в дачных домиках). Острый угол делает крышу менее устойчивой, поэтому строить крупные объекты с такими кровлями нельзя.

Конструкция двускатной крыши

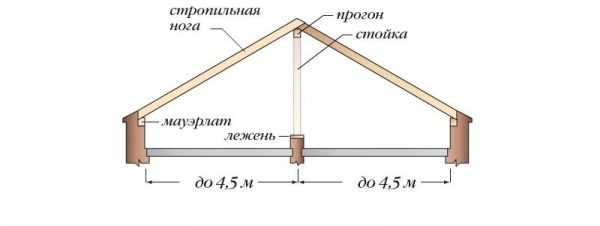

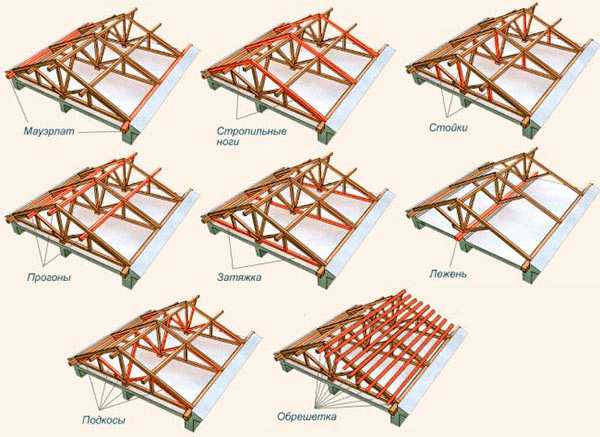

Двускатная крыша состоит из следующих элементов:

  • фронтон — торец кровельных скатов;
  • мауэрлат — опорный брус, который передаёт нагрузку от стропил стенам строения;
  • стропила — доски, образующие основной контур крыши;
  • стропильная нога — балка, предназначенная для крепежа обрешётки;
  • конёк — верхнее ребро, которое образуется в месте стыковки скатов кровли;
  • стойки — вертикальные опоры, поддерживающие стропильную систему;
  • лежень — брус, на который монтируются стойки. Расположен горизонтально;
  • прогоны — горизонтальные элементы, необходимые для обеспечения надёжности стропильной системы;
  • затяжки (ригели) — балки, скрепляющие стропильные ноги. Стягивают скаты крыши и монтируются горизонтально;
  • подкосы — опоры, монтируемые на затяжку или лежень. Соединяют стропильную систему мансарды в ферму;
  • обрешётка — настил из досок или фанеры. Закрепляется на стропила сверху и предназначается для укладки покрытия кровли.Несущий каркас двускатной мансардной крыши состоит из треугольных стропильных ферм, укреплённых рёбрами жёсткости и связанных коньковым прогоном и обрешёткой
Расчёт высоты конька двускатной крыши

Выбрав угол наклона крыши, мы можем определить высоту её конька. Это делается по формуле: А=В ∙ tg C, где А — высота конька, В — половина ширины крыши, С — угол наклона ската. Для удобства вычислений существуют специальные таблицы значений тригонометрических функций наиболее часто встречающихся углов наклона двускатных крыш.

Таблица: значения тангенса и синуса углов наклона двускатной крыши

Поясним описанный порядок расчёта на примере. Пусть ширина крыши равна 9,5 м, а угол её наклона — 50o:

  1. Вычисляем половину ширины здания: B = 9,5 / 2 = 4,75 м.
  2. Из таблицы выбираем значение тангенса угла наклона: tg 50o = 1,19.
  3. Рассчитываем высоту конька: F = 4,75 ∙ 1,19 = 5,65 м.

Гораздо большее количество данных для строительства двускатной крыши можно получить, используя специальные онлайн-калькуляторы, которые можно без особого труда найти в интернете. Они позволяют рассчитать угол наклона, стропильную систему и обрешётку крыши.

Этапы строительства двускатной крыши
  1. Расчёт веса и нагрузки на наружные и несущие стены. Это очень важный этап, так как при несоблюдении требований к размерам и сечению элементов кровли, обусловленных действующими на неё нагрузками, вся конструкция может обрушиться. Работа эта довольно сложная и требует профессиональных навыков. Поэтому лучше поручить её инженеру-строителю.

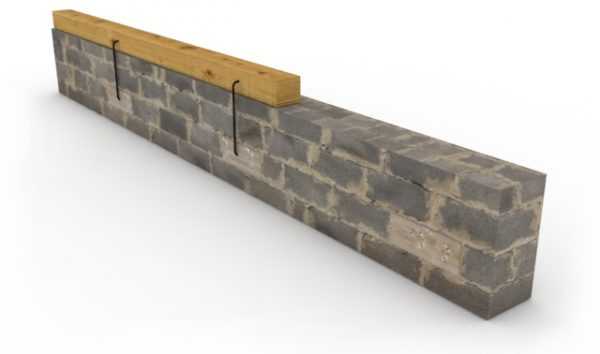

  2. Монтаж мауэрлата. Есть несколько способов закрепить мауэрлат к стене:
    • вмуровать в кирпичную кладку проволочную катанку. При установке мауэрлата продеть проволоку сквозь отверстия в брусе и затянуть её;
    • замуровать в кладку шпильки из металла диаметром от 12 мм. Расстояние между ними не должно превышать 120 мм. Длину резьбы рассчитывают таким образом, чтобы она выступала на 20–30 мм над гидроизоляцией и брусом. Сверху накручиваются гайки с широкими шайбами. Этот способ подходит для стен из бетона или строительных блоков;На стене из бетонных блоков мауэрлат проще всего закрепить при помощи шпилек с гайками
    • в кладку из кирпича или блоков заранее заложить деревянные вставки, к которым прикрепить мауэрлат скобами.Для крепления мауэрлата к стене из строительных блоков в кладку можно заложить деревянные вставки, в которые затем вбить металлические скобы

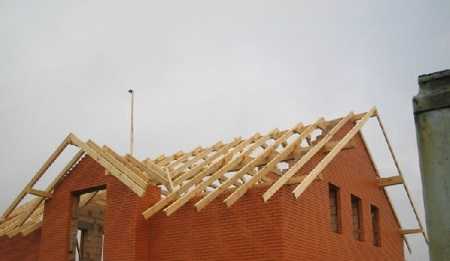

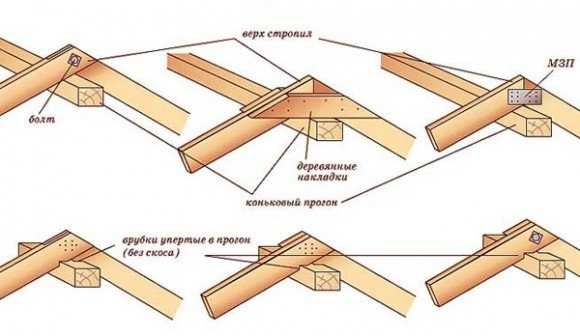

  3. Возведение стропильной системы. Её особенностью является непрерывность стропил. Сверху их опорой служит конёк, а снизу — мауэрлат. Стропильная система двускатной крыши может быть висячей или наслонной:
    • висячая система применяется для небольших построек. Она довольно проста: стропильные ноги попарно соединяются затяжками. Опора производится на боковые стены;
    • наслонная система используется, если ширина сооружения превышает 6 м. Здесь дополнительно устанавливаются прогоны и стойки (схватки). Прогон служит вспомогательной опорой стропил. При монтаже прогона ставятся стойки, опирающиеся на лежень. Лежни и стойки выступают в роли каркаса.В зависимости от ширины пролёта для устройства стропильной системы мансардной крыши применяются висячие или наслонные конструкции
  4. Изготовление фронтона. Фронтон продолжает стену и располагается между скатами кровли. При двускатной крыше он треугольный, а его каркасом являются крайние фермы стропильной системы. Фронтоны должны быть установлены строго вертикально и иметь равную высоту. К верхней части фронтонов крепится коньковый прогон, который соединяет все стропильные конструкции. Во фронтонах часто оборудуются окна, особенно если строится эксплуатируемая мансарда. В дальнейшем фронтон утепляется.Фронтон является продолжением стены, а его форма образуется крайними стропильными фермами
  5. Устройство тепло-, гидро- и пароизоляции мансардной крыши. Одно из основных требований к теплоизоляционному материалу — огнестойкость. Поэтому чаще всего применяют минеральную вату. Нельзя использовать пенопласт и другие горючие полимерные материалы. Под воздействием высокой температуры они выделяют ядовитые пары. Толщину слоя утеплителя рекомендуется делать в 150–200 мм. Теплоизоляцию монтируют на дополнительный каркас, прикрепляемый к стропилам. При настиле утеплителя в несколько слоёв они монтируются в шахматном порядке с перекрытием мест стыка плит. Гидро- и пароизоляция для облегчения конструкции выполняется изоляционными плёнками, предназначенными для этих видов работ.При устройстве тёплой мансардной крыши необходимо уложить слои тепло- гидро- и парозащиты в необходимой последовательности
  6. Монтаж кровли. Мансардная конструкция имеет довольно большой вес. Для снижения нагрузки на стены и фундамент выбирается лёгкий кровельный материал. Кроме того, важно, чтобы кровля обладала хорошей теплоизоляцией и низкой звукопроводимостью. Этим характеристикам в полной мере соответствует мягкая кровля. Можно также использовать ондулин (еврошифер).Мягкая кровля в комплексе с другими элементами кровельного пирога мансардной крыши позволяет сделать подкровельное помещение тёплым и тихим
  7. Установка оконных проёмов. Есть два способа обустройства окон: вертикальный и наклонный. Наклонный вариант лучше: его легче монтировать, и он пропускает больше света. Площадь окон должна составлять примерно 12,5% от площади стен.
Видео: установка стропильной системы двускатной мансардной крыши в доме из газобетона

Ломаная крыша

Ломаная крыша представляет собой двускатную конструкцию с изломами на скатах. Такой способ устройства кровли имеет ряд достоинств:

  • увеличивается полезное пространство мансарды;
  • улучшается внешний вид;
  • появляется возможность сооружения двухуровневой мансарды;
  • снижаются теплопотери.

Основным недостатком ломаной крыши является уменьшение высоты стен за счёт скошенных потолков.

Ломаная крыша придаёт дому привлекательный внешний вид и позволяет увеличить полезное пространство мансардного помещения

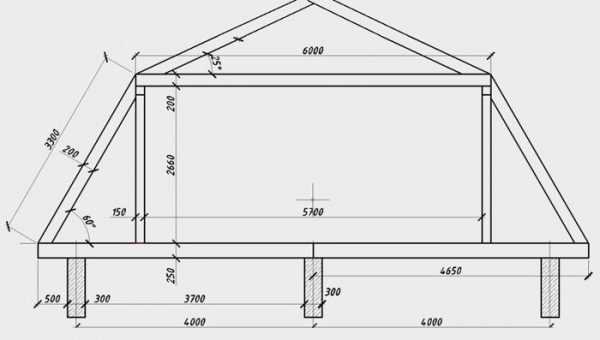

Характерные особенности конструкции ломаной крыши

Ломаная крыша имеет два вида стропил: верхние и нижние. Угол установки нижних стропил — 60о или больше, верхних — 25–30о. При правильном выборе углов наклона скатов можно сделать потолок необходимой высоты. Если для нижних стропил берётся угол больше 60о, то снеговая нагрузка на крышу в расчётах не учитывается, так как она ничтожно мала. Ширину ломаной крыши рекомендуется делать 5–6 м. В таком случае можно избежать неоправданного усложнения конструкции. Элементная система ломаной крыши практически сходна с соответствующей системой двускатной крыши. Меняется только расположение элементов, их количество и сочленение.

Характерной особенностью ломаной крыши являются два вида стропил с разным уклоном
Расчёт ломаной крыши

Расчёт ломаной крыши проводится в два этапа: сначала считается площадь покрытия кровли, а потом несущая способность стропильной системы.

  1. Расчёт площади кровли. Он производится довольно просто:
    • перемножаем длину и ширину каждого ската, получаем его площадь;
    • складываем полученные значения и вычисляем таким образом общую площадь крыши;
    • делим эту величину на площадь одного элемента кровельного покрытия. В результате определяем необходимое количество таких элементов;
    • прибавляем запас на раскрой и случайные ошибки (5–10%), свесы и нахлёсты при укладке кровли и получаем итоговое необходимое количество кровельного материала.
  2. Проверка несущей способности стропил. Этот этап довольно сложен и требует определённых знаний и опыта, но задача значительно упрощается при использовании онлайн-калькуляторов, которые предоставляют полные расчёты угла наклона, стропильной системы и обрешётки ломаной крыши.
Материалы для обустройства ломаной крыши

Для строительства ломаной крыши применяют пиломатериалы, крепёжные элементы, материалы для тепло-, гидро- и пароизоляции, кровельное покрытие.

  1. Деревянные элементы крыши делаются из бруса и обрезной доски. Брус необходим для сооружения мауэрлата и стропильных ног. Обрешётка и контробрешётка изготавливается из реек толщиной от 32 до 50 мм. Потребуется также толстая фанера для соединения стропил. Все конкретные размеры можно получить при помощи онлайн-калькулятора.
  2. К крепёжным элементам относятся: стальные кронштейны, саморезы, нержавеющие скобы, шпильки диаметром 8–12 мм. Для монтажа кровельного покрытия (металлочерепица, ондулин), а также для крепления обрешётки к стропилам потребуются гвозди и кровельные саморезы.
  3. Утеплитель. Рекомендуется применять минеральную вату.
  4. Для гидро- и пароизоляции лучше использовать плёночные материалы и рубероид.
  5. Кровельное покрытие — по эксплутационным характеристикам лучше использовать мягкую кровлю или ондулин.
Монтаж каркаса крыши

Поэтапно процесс монтажа каркаса ломаной крыши выглядит следующим образом:

  1. Укладка мауэрлата. На несущие стены в качестве гидроизоляции настилается рубероид. Далее устанавливается мауэрлат. Его делают из бруса, укладывают поверх рубероида и закрепляют анкерными болтами, скобами или шпильками в зависимости от материала стен дома. Монтаж мауэрлата ломаной крыши производится точно так же, как и на двускатной крыше.
  2. Установка балок перекрытия. Их сечение зависит от действующих нагрузок, но обычно это или доски 150х50 мм, или брусья 100х200 мм. При широком пролёте или значительном расстоянии между стропилами они сдваиваются.
  3. Монтаж каркаса мансарды. На балки перекрытия строго вертикально устанавливаются стойки. Расстояние между соседними стойками — не более 2 м. В первую очередь монтируются крайние стойки, между ними натягиваются бечёвки, а затем по ней выравниваются остальные. Далее они укрепляются распорками. Высоту стоек делают на 100 мм больше высоты потолков. Соседние стойки связываются горизонтальными прогонами.
    Каркас мансардного помещения состоит из вертикальных подстропильных стоек, связанных растяжками, и горизонтальных прогонов, соединяющих все будущие стропильные фермы
  4. Установка затяжек. На прогоны крепятся ригели (затяжки) с подпорками по центру для предотвращения провисания. Для этой же цели после установки всех затяжек они скрепляются доской со смещением от центра на 200 мм.
  5. Монтаж стропильных ног. Сначала устанавливаются нижние стропила. На мауэрлате делается разметка и запилы в рассчитанных под их установку местах. Рекомендуемый шаг — 1–1,2 м. Между крайними стропилами натягивается шпагат. Это повышает точность установки промежуточных лаг. Далее закрепляются верхние стропила. При длине крыши более 7 м они ставятся на коньковую балку, в противном случае под них устанавливаются подкосы (растяжки).Верхние и нижние стропила монтируются после окончательной фиксации затяжек и прогонов

После монтажа каркаса крыши переходят к её гидро-, паро- и теплоизоляции.

Видео: монтаж стропильной системы ломаной крыши

Полумансардная крыша

Полумансардой называется изначально жилой этаж, совмещённый с крышей. Торцевые стены являются несущими и имеют высоту от 1,5 м и больше. Боковые стены являются продолжением капитальных стен первого этажа и переходят в скат крыши. Важная особенность полумансардной крыши заключается в устройстве её стропильной системы.

Полумансарда является эффективным компромисом между полноценным этажом и мансардной (ломаной) крышей
Преимущества и недостатки полумансардной крыши

Способ обустройства помещения с полумансардной крышей определяет несколько важных преимуществ такого решения:

  • возведение полумансардной крыши обходится дешевле, чем сооружение полноценного второго этажа;
  • полумансардная крыша даёт возможность сделать вертикальное остекление, что также экономит средства;
  • появляется возможность более рационального использования пространства.

Есть у этого вида кровли и свои недостатки:

  • полумансардная крыша имеет значительные теплопотери, но эта проблема решается с помощью её утепления;
  • оборудование жилого помещения с полумансардной крышей будет стоить дороже, чем устройство мансардного этажа.
Проектирование полумансардной крыши

Крыша полумансарды не делается высокой, так как это будет нарушать пропорции дома, но при этом важно, чтобы она выдерживала снеговую нагрузку. Количество скатов крыши — один, но чаще два. Для уменьшения нагрузки на стены стропильная система делается безраспорной и наслонной. Стропильные ноги имеют некоторые степени свободы. Это означает, что одна опора стропила закреплена, но может свободно вращаться, а вторая — подвижна и также свободно вращается. Такое устройство даёт возможность стропилам работать на изгиб и не передавать распорную нагрузку на стены. Безраспорная система обычно применяется при строительстве зданий из блочных материалов (камень, кирпич и т. д.).

Безраспорная стропильная система работает на изгиб и не передаёт горизонтальную нагрузку на мауэрлат и стены
Монтаж стропил на полумансардной крыше

Рассмотрим вариант монтажа, который чаще всего применяется при обустройстве двускатной полумансардной крыши.

Низы стропильных ног крепятся к мауэрлату подвижным соединением (ползуном). Верхние части соединяются болтами или гвоздями, а иногда связываются деревянными накладками или металлическими пластинами. Упор стропильных ног происходит в прогон или между собой. Для крепления стропильных ног к мауэрлату используют гвозди, которые вбиваются в их боковую поверхность под углом. Для защиты крыши от сильного ветра стропила дополнительно крепятся проволочными скрутками.

В верхней части безраспорные стропила соединяются болтами, деревянными накладками или металлическими пластинами и опираются на коньковый прогон

Двускатная, ломаная и полумансардная крыши при строительстве мансарды применяются чаще всего. Другие виды используются реже, поэтому их мы рассмотрим только вкратце.

Вальмовая крыша с мансардой

Вальмовая крыша является четырёхскатной. Она подходит для больших домов.

Вальмовая крыша красиво смотрится при обустройстве мансарды в больших домах

Вальмовая крыша с точки зрения устройства мансардного помещения имеет определённые преимущества и недостатки.

Таблица: преимущества и недостатки вальмовой кровли

Многощипцовая крыша

Название многощипцовой крыши происходит от соответствующего архитектурного элемента. Щипец — это верхняя часть стены, которая находится между двумя соседними скатами. Отличие щипца от фронтона в том, что он не отделяется карнизом от кровли. Многощипцовая крыша хорошо подходит большим зданиям, которые состоят из нескольких частей.

Многощипцовая крыша очень хорошо подходит для больших зданий, которые конструктивно разделены на несколько частей
Таблица: достоинства и недостатки многощипцовой крыши

Бубновая крыша

Бубновой называется крыша с ромбовидными скатами, которые не имеют изломов. Бубновая крыша применяется преимущественно в одноэтажных домах с квадратным основанием.

Устройство бубновой крыши позволяет получить просторное и хорошо освещенное мансардное помещение

Бубновая крыша относится к экзотическим видам кровли, но смотрится очень эффектно, особенно в сочетании с хорошей отделкой дома и красивым кровельным материалом.

Таблица: преимущества и недостатки бубновой крыши

Многообразие проектов мансардных крыш даёт возможность оборудовать надёжной кровлей дома практически любых архитектурных форм. Современные мансардные крыши прочны, надёжны, имеют длительный срок эксплуатации и позволяют обеспечить комфорт для проживания и работы.

Приветствую вас! Зовут меня Михаил. Мне 59 лет. Образование - высшее. Работаю продавцом - консультантом в компании по изготовлению и установке металлопластиковых конструкций. Люблю свою работу и надеюсь, что мой опыт и знания будут вам интересны. Оцените статью: Поделитесь с друзьями!

stroydom.guru

типы крыш, угол наклона скатов, стропильные системы

Кровля изначально выполняет функцию оболочки, покрывающей здание, призванной ограждать его от внешних, атмосферных воздействий. Дождь, снег, талые воды, грозы, ветер - всем этим стихиям противостоит легкая, на первый взгляд, конструкция, а в действительности - надежная, тщательно продуманная, способная выдержать сильнейший натиск природных сил кровля. Основные достоинства любой кровли - легкий, долговечный, экономичный кровельный материал, простота и эргономичность конструкции.

Работа по устройству кровли является одной из самых важных в процессе строительства коттеджа. От материала кровли и опыта строителей в большей степени зависит сохранность здания.

Назначение кровли

К современным кровельным материалам предъявляется ряд довольно жестких требований:

  • влагостойкость, водонепроницаемость;
  • устойчивость к солнечной радиации;
  • устойчивость к резким перепадам температуры;
  • антикоррозийность;
  • устойчивость к растрескиванию, деформации под воздействием мороза, солнца, водяного пара;
  • простота монтажа.

Если кровля протекает - это лишает смысла всё строительство коттеджа, так что довольно сложно преувеличить значимость кровельных работ.

Помимо прямого назначения, крыша выполняет декоративную функцию, воспринимаясь как часть архитектурного ансамбля. Именно поэтому каждый застройщик, наряду с решением проблем гидро-, тепло- и пожаростойкости, стремится придать своему будущему дому (коттеджу) максимальную респектабельность, индивидуальность, эстетичность. Проектированию крыши, особенно в наших широтах, внимания уделяется ничуть не меньше, чем возведению стен или фундамента. И не удивительно, ведь именно кровле отводится роль щита, способного оградить жилище не только от проникновения влаги, но и лютого зноя, мороза, бурь, ураганов. Конечно же, большую роль отводят внешнему облику крыши. Соблюдение всех архитектурно-строительных норм в сочетании с элегантным, современным дизайном - визитная карточка каждого архитектора.

Типы кровельных конструкций

Неправильно подобранная или установленная кровля через некоторое время деформируется и пропускает влагу. Это — самое страшное явление для деревянного дома.

Кровельные конструкции могут быть весьма разнообразными. В зависимости от назначения, крыши могут быть плоскими или скатными. Скатные крыши, в свою очередь, подразделяются на такие виды:

  1. Односкатные - простейший вариант крыш, допускающий даже отсутствие конькового бруса. Такой вариант кровли приемлем для пристроек, подсобных помещений, гаражей, а также жилых домов с малой площадью. Односкатные крыши - наиболее экономный вариант.
  2. Двускатные крыши - самый популярный вид кровли в загородном строительстве, не требующий особых усилий и затрат. Несмотря на простоту конструкции, такая крыша подходит для устройства мансарды, кроме того, хорошо выдерживает снеговые и ветровые нагрузки.
  3. Четырехскатные (вальмовые, шатровые) представляют более сложную конструкцию кровли, при этом эстетичность постройки тоже на порядок выше. Сюда же можно отнести ломаную крышу, в действительности представляющую двускатную кровлю с изломами.
  4. Щипцовые (многоскатные) крыши под силу лишь профессионалам. Такие крыши отличаются сложными стропильными системами, особыми конструкциями узлов креплений.

Реже встречаются купольные, конические, сводчатые крыши.

Ендова металлочерепичной крыши.

Чем меньше в кровле скатов, пересечений, внутренних углов, тем проще процесс возведения кровли. К примеру, самым ненадежным местом в кровле является так называемая ендова или образуемый в результате многочисленных пересечений скатов внутренний угол. Ендовы становятся своего рода ловушками влаги, что создает ряд трудностей в их преодолении. Снег, скапливающийся в таких ловушках, создает дополнительную нагрузку на кровлю. Уход за такой крышей довольно проблематичен. Опытные архитекторы утверждают, что наличие холодного вентилируемого чердака значительно облегчает обслуживание подобных крыш, что, в свою очередь, продлевает срок эксплуатации кровли.

Еще одно уязвимое место кровли - стыки дымовых и вентиляционных труб с кровельным материалом и точки соприкосновения кровли с вертикальными поверхностями (стенами, фронтонами, парапетами). Чтобы избежать протеканий, в вертикальных плоскостях предусмотрено создание ниш и штроб по длине стыка, а также установка в них фартуков из специальной оцинкованной стали (черная кровельная жесть допустима при двойном окрашивании горячей олифой). Установка фартука в нишу предусматривает высоту верхней части не менее 100 мм, а при установке в штробу необходимо заделать швы цементно-песчаным раствором. Несоблюдение данной технологии неизбежно приведет к затеканию влаги и снижению срока эксплуатации кровли.

Углы наклона скатов

Устройством альпийской крыши подразумевается наличие стропил и кровельных балок, выпускающиеся по сторонам на 1,5-3 метра.

Во многом выбор вида кровли, ее наклона обусловлен климатическими особенностями региона, ветровой и снеговой нагрузкой, наличием вблизи построек, деревьев.

Идеальная крыша должна иметь конструкцию, не задерживающую снежные массы. Самоочищение крыши значительно увеличивает срок ее эксплуатации. Оптимальный угол ската для достижения эффекта удаления снежных масс - 45°. Примером таких крыш служат дома в так называемом альпийском стиле, где скаты иногда доходят почти до земли. Возведение подобных крыш значительно увеличивает расходную часть строительства. Это обусловлено увеличением высоты конька, следовательно, и площади кровельного пирога. И хотя при возведении нежилых чердачных помещений устраивается холодная кровля, высокий угол наклона не всегда оправдывает затратную часть.

Важно знать: при нагрузке снежного покрова до 200 кг/м2 стропильная система должна быть особо прочной, в противном случае кровля не выдержит снеговой нагрузки.

Следует помнить, что небольшой наклон кровли, характерный для нежилых помещений, способствует не только накоплению снежных масс, но и скоплению талых вод на поверхности кровли. Естественно, что этот факт не способствует увеличению срока эксплуатации.

Выбор кровельного материала закладывается еще на этапе проектирования стропильной системы и во многом зависит от угла наклона кровли. От того, какой материал заложен в кровлю, зависит срок службы самой кровли, уют и комфорт в доме.

Фальцевая кровля обладает сравнительной простотой изготовления, доступностью материалов и надежностью правильно смонтированной кровли.

Для двух- и четырехскатных крыш подходит практически любой кровельный материал, но чаще всего применяют шифер, профнастил, черепицу.

Важно: использование классической черепицы приемлемо при больших величинах угла наклона скатов (30-60°).

Для многощипцовых крыш предпочтительнее гибкие покрытия: профнастил, битумное покрытие, металлочерепица, оцинкованное железо.

Если наклон ската составляет 8-18 градусов, можно смело использовать битумные материалы. При наклоне 14-60 градусов идеальным покрытием станет металлочерепица или асбоцементный лист.

Технология устройства кровли. Стропильные системы

Выбранный уклон кровли влияет на выбор кровельного покрытия, а также метод отвода воды с крыши.

Приступая к устройству стропильной системы, застройщику необходимо иметь под рукой набор инструментов для быстрого и качественного проведения строительных работ:

  • маркеры, карандаш для нанесения разметки;
  • отвес, уровень;
  • рулетка, длина которой должна быть не короче самого длинного фрагмента стропильной системы;
  • молотки различных конфигураций и массы;
  • ножовка по дереву либо бензопила с набором насадок и выемок;
  • кернер;
  • топор;
  • гвоздодер;
  • болгарка;
  • дрель либо шуруповерт с зенкером и набором сверл.

Простейший вид стропильной конструкции применяют при возведении односкатных крыш. В данном случае стропила упираются в стены сооружения, а максимальная длина стропил - 4,5 м. Для перекрытия больших площадей для поддержания всей конструкции применяют подпорки (стойки).

Виды крыш. 1 - односкатная; 2,3 - многоскатные; 4 - мансардная.

При возведении двухскатных крыш, несмотря на кажущуюся однотипность, используют четыре способа:

  1. На коньковый прогон крепят верхнюю часть стропил. Прогон удерживается стойками, уложенными на лежень, скаты же усиливаются подстропильными ногами. Допустимая ширина такой кровли - 10 м.
  2. Данный способ подразумевает использование подстропильных ног, прогон при этом фиксируется стойками, установленными на лежень. Ширина такой крыши может достигать 14 м.
  3. Вместо конькового прогона установлен брус под одним из скатов. При этом применяются затяжки, стойка, опирающаяся в лежень и подстропильные ноги, угол которых колеблется от 45 до 53°. Данный вариант применим, если опорная стена расположена со смещением от центра.
  4. Для покрытия широких строений применяют симметричные конструкции с двумя прогонами, расположенными симметрично под стропильной конструкцией. Подобные двухскатные кровли возводят с использованием 2 затяжек, при этом одна из них соединяет верхние стропила, другая - нижние стойки и подстропильные ноги. Такие конструкции применимы для крыш шириной до 16 м.

Важно: шаг между стропилами зависит от длины и сечения стропильных ног. Так, при сечении 40 х 150 мм выбирается шаг 600 мм, при сечении 50 х 150 мм - шаг 900 мм, для сечения 100 х 150 мм - шаг 2150 мм.

Элементы скатной кровли: 1 - ребра, 2 - вальма, 3 - ендова, 4- конек, 5 - слуховое окно, 6 - карнизный свес, 7 - фронтон, 8- фронтонный свес.

Возведение вальмовой крыши имеет ряд преимуществ, а именно отсутствие фронтонов, которые замещают дополнительные скаты - вальмы. Такая конструкция возводится с прогоном и стропилами на основных скатах, а также вальмовыми стропилами на боковых скатах. Конструкция с вальмовыми стропилами опирается на диагональные блоки, где при этом стыкуется с верхней частью обычных стропильных ног. Для вальмовых крыш рекомендуется усиленная обвязка.

Сложная конструкция ломаной крыши предполагает создание П-образного каркаса стропильных ног, который, в свою очередь, состоит из основного горизонтального бруса и вертикально установленных стоек. Верхняя балка каркаса одновременно является перекрытием будущей мансарды, на нее же опирается стойка конька.

Промежуток между стропилами в данном случае зависит от действующей на крышу нагрузки, угла наклона скатов и толщины бруса.

Наслонные распорные и безраспорные и висячие стропильные системы

Обустройство чердачного пространства под жилое помещение (мансарду) позволяет максимально увеличить полезную площадь дома без особых затрат. Однако для создания жилой мансарды потребуется сооружение более сложной стропильной системы.

Схема наслонных и висячих стропил

В строительстве крыш применяют три вида стропил: наслонные распорные, безраспорные и висячие.

Наслонные стропила безраспорные чаще всего применяют при строительстве одно- или двухскатных крыш. Основное их отличие - применение двух опорных точек: стены дома и конька. При этом отсутствует распирающий эффект, действующий на стены. На практике применяют один из следующих вариантов стропильной конструкции:

  1. Низ стропила упирается в горизонтальный брус по вершинам стен, предназначенный для распределения сосредоточенной нагрузки, так называемый мауэрлат. Стропильная нога фиксируется способом врубки зубом, фиксируется проволокой и подшивается бруском. Верх стропила фиксируется на коньковом прогоне методом скользящей опоры.
  2. Стропильная нога крепится по принципу подвижного соединения. Опорой при этом служит мауэрлат либо штучные бруски. Верх стропила укладывается на коньковый прогон и фиксируется болтом или гвоздями.
  3. Наслонные стропила крепятся жестким способом непосредственно к прогону гвоздями, шпильками, другими способами. В случае необходимости стропила укрепляются подпорками, которые крепят под чересчур длинные элементы в местах ожидаемого максимального прогиба.

Распорные наслонные стропила. В случае их применения на стены здания будет передаваться распирающее усилие. Монтируется распорная система по тому же принципу, что и безраспорная, с той разницей, что ноги стропил крепятся неподвижно. Этот момент задает внутреннее напряжение всей стропильной системы. Этот способ является промежуточным звеном между висячей и безраспорной стропильными системами.

Устройство кровельного пирога

Висячие стропила применяются, если нужно перекрывать большие пролеты (более 7 м). При этом используется только одна точка опоры - стена. Верхнюю часть стропильной ноги соединяют со встречным элементом противоположного ската. Соединение возможно разными способами: прорезным шипом, вполдерева, металлическими пластинами. Для большей надежности стропила соединяют при помощи затяжек (прочной балки, крепящейся к нижней части элементов). Если расположить крепежи выше, увеличится нагрузка, влекущая за собой наращивание веса балки. В таких случаях можно воспользоваться одним из способов:

  1. В качестве затяжек используют балки перекрытия - их концы выносят за пределы стен минимум на 55 см. Гнездо для зуба вырубают на расстоянии 25-40 см от стены.
  2. Стропильная нога фиксируется на мауэрлате при помощи дополнительного запила и дополнительно гвоздями (металлическими уголками). Верх стропил монтируется встык (это может быть коньковый прогон), а низ ставится на растяжки.
  3. В бревенчатых срубах стропильная нога крепится на верхний венец методом «шип - гнездо». В качестве креплений применяют ползунки или салазки, придающие конструкции некоторую подвижность, что, в свою очередь, избавит ее от чрезмерного напряжения.

Утепление кровли

Завершает конструкцию кровли устройство кровельного пирога, назначение которого - защита внутренних помещений от шумовых эффектов и атмосферных воздействий. В зависимости от того, будет чердачное пространство жилым или нет, устраивается холодная либо теплая кровля. Теплая кровля, как правило, сооружается при наличии жилого мансардного этажа. Для устройства кровельного пирога потребуется:

  • кровельное покрытие;
  • каркас обрешетки;
  • мембрана Tyvek Solid (Soft) для теплой гидроизоляции;
  • теплоизолирующий материал;
  • минеральная или стекловата толщиной до 100 мм;
  • пленка Н96 Сильвер или Н110 Стандарт в качестве парозаполнителя для теплой кровли;
  • толстый полиэтилен, либо гидроизолирующая мембрана Tyvek Solid, либо пленки Д96 Сильвер (Д110 Стандарт) для холодной кровли;
  • плиты QSB или вагонка с водостойкой пропиткой для внутренней обшивки пирога (для мансарды) толщиной 9-12 мм;
  • строительный нож для раскроя гидро- и теплоизоляции; - строительный степплер, скобы; - лента соединительная СП1.

Для обустройства холодного чердака на обрешетку крепится гидроизоляция (с провисанием до 20 мм), а стекловату раскатывают прямо по полу чердака. Парозаполнитель крепят со стороны жилого помещения к потолку.

1metallocherepica.ru

Кровля с ромбовидными скосами. Необычно, но красиво

Мансарда позволяет значительно увеличить жилое пространство с минимальными затратами. Этот вариант расширения площади используется как при строительстве летних дач на садовых участках, так и при возведении капитальных загородных домов. В свою очередь, оригинальная крыша с ромбовидными скатами позволяет наиболее эффективно использовать площадь мансарды. Перекрыть кровлю такой крыши ондулином несложно.

Крыша с ромбовидными скосами, она же ромбовидная, или бубновая, получила свое название по форме скатов. Внешне крыша с ромбовидными скосами похожа на крышу Судейкина. Отличие заключается в том, что скаты ромбовидной крыши не имеют изломов, а конструкция ее стропильной системы проще. Ромбовидные крыши применяются на домах с квадратным основанием, преимущественно одноэтажных. В большинстве случаев ромбовидная крыша обходится дешевле, чем строительство мансарды, и выглядит при этом более привлекательно.

Основные преимущества крыши с ромбовидными скатами:

- площадь чердачного помещения используется полностью;

- полноценные окна располагаются на всех четырех фронтонах и обеспечивают прекрасную освещенность внутренних помещений;

- форма крыши позволяет устроить небольшой чердак, и тем самым повысить эффективность теплоизоляции;

 - на ромбовидной крыше отсутствуют ендовы, это исключает риск образования снежных мешков и разрушения стропильной системы;

- потребность в кровельных материалах для крыши с ромбовидными скосами ниже, чем для обычной мансардной, и перекрыть кровлю ондулином совсем не дорого.

Стропильная система в привычном виде у крыши с ромбовидными скосами отсутствует. Основу каркаса составляют наклонные ребра, которые сходятся в одной верхней точке и опираются на мауэрлат и диагональные прогоны. Диагональные прогоны связывают вершины фронтонов и образуют четырехугольник. Затяжки в верхней части придают конструкции дополнительную жесткость.

К очевидным недостаткам бубновой крыши относятся:

- необходимость профессионального проектирования крыши для каждого дома индивидуально;

- возведением ромбовидной крыши должны заниматься высококвалифицированные специалисты;

- при использовании кровельных материалов с несимметричным профилем (металлочерепица, профлист и т.п.) образуется большое количество отходов.

Следует отметить, что перекрыть кровлю ондулином можно собственными силами, профессиональные навыки и специальный инструмент для этого не требуются. Все необходимые доборные элементы для оформления крыши с ромбовидными скосами в кровельной системе Ондулин имеются.

2348

перекрыть кровлю

www.onduline.ru

Какую крышу выбрать для дома?

Крыша частного дома не только защищает его от осадков, холода и ветра, но и во многом определяет его внешний вид, поэтому так важно подобрать наиболее подходящий вариант, учитывая как климатические условия, так и общую стилистику оформления дома. По конструкции крыши могут значительно отличаться друг от друга.

Рассмотрим несколько основных параметров, по которым проводится их классификация.

Какой должен быть уклон крыши?

Первый параметр – уклон крыши. Он напрямую зависит от климата, типа используемого кровельного материала и наличия мансардного этажа. Зависимость от климата определяется количеством осадков и наличия ветра. Обычно чем больше осадков, тем больше уклон крыши (от 45 градусов и выше), чтобы снег и вода не скапливались на поверхности и не создавали дополнительные нагрузки. Если же в регионе климат более сухой, но на протяжении всего года дуют сильные ветра, крыша делается с минимальным наклоном (менее 30 градусов). В этом случае дополнительной является ветровая нагрузка.

Уклон крыши напрямую связан с накоплением на ней снега зимой. Наиболее «проблематичным» является угол наклона в 30 градусов – именно на такой крыше снег задерживается в больших количествах. Если угол больше, снежные заносы быстро соскальзывают с кровли, если же меньше – их сдувает ветром. Для защиты конструкций от снежных заносов около дома можно высадить деревья.

Выбор кровельного материала также влияет на уклон крыши. Например, рулонные материалы могут использоваться при уклоне не более 25 градусов, штучные – натуральная черепица – не меньше 22 градусов, а более габаритные – листы шифера или металлочерепицы – не менее 25 градусов.

Использование подкрышного пространства требует наличия высокого потолка, поэтому, если в доме будет мансарда, крышу нужно максимально поднять. Это можно сделать за счет увеличения наклона или же выбора определенного типа крыши, о чем речь пойдет ниже. Оптимальным для мансардной крыши является уклон в 38-45 градусов. При более крутом наклоне значительно увеличиться расход материалов, что тянет за собой необоснованный перерасход.

Какой тип крыши выбрать для дома?

Следующий параметр – форма крыши. Рассмотрим наиболее распространенные варианты, их преимущества и недостатки.

Самой простой по конструкции является односкатная крыша. Обычно она используется при строительстве вспомогательных построек – сараев, небольших гаражей и т.д. При строительстве жилых домов используется нечасто, поскольку может перекрыть пролет, не превышающий 6-8 м, чего не всегда достаточно. Правда, в последнее время современные дизайнеры все чаще обращают внимание на этот тип, используя сразу несколько односкатных крыш на одном доме. Среди преимуществ такой крыши можно отметить в первую очередь экономичность и простоту конструкции. При размещении такой крыши уклоном к югу на ней можно разместить солнечные батареи, если же развернуть ее уклоном на север, можно защитить подкрышное пространство от холодного ветра, превратив его в жилую комнату. Для односкатных крыш в качестве кровельного материала обычно используются шифер или металлочерепица.

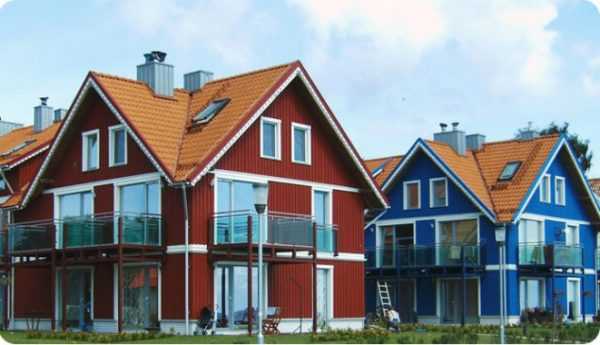

Двускатная крыша – наиболее популярный тип, который можно встретить практически везде. Это тоже достаточно простая и экономная конструкция, имеющая два ската, которые соединяются вверху, образуя конек. По бокам скаты опираются на треугольные стены дома – фронтоны. Такая крыша может использоваться при строительстве прямоугольных или квадратных домов любых размеров. Подкрышное пространство в зависимости от наклона может использоваться как жилое помещение – мансарда, или в качестве чердака.

Ломаная крыша – более сложный вариант двускатной крыши. Ее скаты состоят из двух частей, имеющих разный наклон: нижняя часть находится под наклоном в 65-80 градусов, а верхняя – 25-30 градусов. Такая крыша используется при строительстве домов с мансардой, а перепады наклонов значительно расширяют внутреннее подкрышное пространство, но при этом сами скаты не подвергаются повышенным ветровым нагрузкам.

Сводчатая крыша имеет изогнутую форму и очерчивается по фронтону дугой. В качестве кровли для такой крыши нужно выбирать гибкий материал или использовать штучный, например, черепицу. Часто сводчатую крышу используют для перекрытия не всего дома, а отдельных конструктивных элементов постройки.

Вальмовая крыша представляет собой четыре ската со всех четырех сторон дома, то есть такой дом не имеет фронтонов. Скаты, расположенные вдоль длинных стен, соединяются в коньке и имеют форму трапеции, а скаты вдоль коротких стен – форму треугольников. Скаты могут иметь разные уклоны в зависимости от конструкции. Вальмовые крыши более прочные в сравнение с двускатными, они часто используются при строительстве крупных домов с большими пролетами. Поскольку дом в этом случае не имеет фронтонов, для вентиляции и освещения подкрышного пространства в крыше нужно сделать мансардные или слуховые окна.

Полувальмовая крыша в отличие от вальмовой имеет фронтоны, но они срезанные, а над ними расположены треугольные скаты (вальмы). В этом случае отпадает необходимость проделывать в крыше окна – их можно сделать на фронтонах. По сути, это тип, занимающий промежуточное место между вальмовой и двускатной крышей.

Шатровая крыша – частный случай вальмовой. Она имеет четыре ската одинаковой треугольной формы, которые сходятся в верхней точке. Шатровая крыша используется при строительстве квадратных домов, а также в беседках и отдельных башенках.

Остальные типы крыш представляют собой промежуточные варианты вышеперечисленных. Среди них ломаная вальмовая крыша, многощипцовая крыша, бубновая крыша и т.д. Если дом в плане имеет не прямоугольную форму, а более сложную, или же крышу украшают различные конструктивные элементы, можно комбинировать типы крыш.

Что лучше: плоская или скатная кровля?

Есть также плоские крыши, но в наших широтах они редко используются в частном строительстве, что обусловлено рядом требований по их уходу, а также многолетними традициями. Плоские крыши имеют и свои достоинства: небольшая стоимость, легкость возведения, возможность устроить на крыше зону отдыха в теплое время года или огород.

От чего зависит стоимость кровли?

При выборе крыши нужно заранее определиться, какую сумму Вы готовы заплатить. Стоимость крыши зависит от стоимости несущей конструкции, подкровельного пирога и кровельного материала. Чем сложнее конструкция крыши, тем выше ее стоимость и тем больше материалов для нее требуется. Для нестандартных крыш обычно используются штучные материалы – натуральная черепица, битумная черепица, а стоят они недешево. При использовании более крупных материалов – листов металлочерепицы, профнастила и т.д. будет слишком много отходов. Монтаж нестандартной стропильной системы также значительно усложняется, а, значит, и стоит дороже.

Как проектируют дымоход?

Еще один немаловажный вопрос – вопрос организации дымоходной системы. О ней нужно позаботиться еще на стадии проектирования, чтобы при строительстве точно знать, куда выводить дымоход, какое оборудование и куда установить. При выборе диаметра дымохода нужно учитывать, что он должен быть таким же или немного больше, чем диаметр отопительных приборов. Систему лучше построить сразу, а уже потом приступать к монтажу стропильной системы, выкладывая вокруг дымохода обрешетку. Если же сначала был смонтирован каркас крыши, при выборе места для дымохода нужно учесть расположение элементов стропильной системы.

Выбор кровли для крыши. Видео

postroy-sam.com

стропильные системы, узлы, схемы, расстояние между стропилами

Конструкция крыши

Любая малоэтажная жилая постройка строится так, чтобы при минимальных затратах материалов получить большой срок ее службы и максимум полезного пространства. С этой точки зрения особый интерес представляют собой чердачные помещения, позволяющие удвоить полезную площадь без каких-либо дополнительных изменений. С другой стороны, конструкция крыш, стропильные системы которых рассчитаны на создание жилой мансарды, будет более сложной.

Виды крыш

Сегодня при строительстве загородных домов используется несколько видов крыш:

  • Односкатные. Это самый простой вариант, поскольку здесь часто можно обойтись без конькового бруса и даже без ряда других элементов, обязательных в других случаях. Обычно подобные решения используются при строительстве подсобных помещений, пристроек и гаражей, однако они подходят и для жилых домов, имеющих небольшую площадь.

Крыши данного типа являются одними из самых экономичных. Они требуют минимального количества кровельного материала и древесины, которая используется для стропильных конструкций.

  • Двухскатные. Это – второй по сложности создания тип крыши, поскольку здесь требуется выполнить лишь два ската, да и стропильная система, как правило, ничем особенным не отличается. Крыши такого типа являются одними из самых популярных в современном загородном строительстве, поскольку, несмотря на свою простоту, отлично справляются с ветровой и снеговой нагрузкой, а также подходят для создания мансарды.
  • Четырехскатные. К данной категории относятся вальмовые, шатровые и ломаные крыши. В последнем случае стоит оговорить, что речь идет о разновидности двускатной кровли, которая за счет излома получила четыре ската. Подобные сооружения сложнее чем два предыдущих варианта, однако и эстетичность постройки вместе с ними выше.
  • Щипцовые и многоскатные. Сложные узлы крепления стропил, специальная технология устройства и необходимость в тщательном расчете – причины, по которым такие крыши возводят лишь профессионалы. Самостоятельно попробовать построить что-то такое конечно можно, но лишь в том случае, если вы являетесь специалистом в данной области.

Выбор типа крыши зависит от особенностей климата в данном регионе и ветровой нагрузки. Второй момент – это угол наклона скатов, который зависит от расположения постройки, наличия рядом массивов зданий или деревьев и климата.

Угол наклона скатов

Идеальный вариант для любой крыши – это такая конструкция, которая потребует минимального внимания владельца. Как правило, привлекательными являются самоочищающиеся крыши, поскольку они позволяют не беспокоиться о том, что скапливается большое количество снега.

Накоплением снега нельзя пренебрегать, поскольку его масса после интенсивного снегопада может составлять до 200 кг на м2, а значит, только очень прочные стропила выдержат подобный вес.

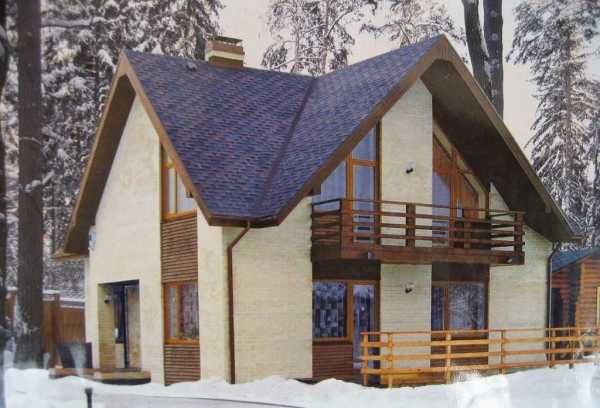

Угол наклона крыши

Альтернативой является устройство оригинальной крыши по типу альпийских домиков, имеющих очень большой наклон скатов, опускающихся часто почти до земли. Нужно отметить, что для получения эффекта удаления снега потребуется угол в 45 градусов. В этом случае осадки будут скатываться по покрытию под собственным весом.
С другой стороны увеличение наклона скатов приводит к повышенному расходу кровельных и строительных материалов. Более того, если мансарду планируется строить, то и утеплитель обойдется дорого, ведь чем больше высота конька, тем выше расход этого материала. Кроме стоимости скатной крыши на выбор наклона влияет ее вид. Для неэксплуатируемых кровель не требуется использовать большое количество утеплителя, однако и повышение угла наклона себя не всегда оправдывает.

Основным признаком неэксплуатируемой крыши является другая схема стропильной системы и отсутствие зазора между перекрытием и внешней защитной конструкцией. Обычно это плоские кровли или те, которые имеют очень малый наклон. Их главный недостаток заключается в том, что при интенсивных снегопадах могут образовываться сугробы, которые не только создадут нагрузку на перекрытие, но и устроят «наводнение» во время оттепели.

Тип кровельного материала потребуется определить заранее, поскольку он должен учитываться при расчете угла наклона стропил. Обычно для многощипцовых конструкций выбираются гибкие материалы и битумные покрытия. Например, металлочерепица, профнастил или оцинкованное железо. Другие варианты, такие как шифер или черепица лучше подходят для крыш, имеющих простую конфигурацию.

Классическая черепица сегодня используется редко, поскольку она требует достаточно большого угла наклона скатов, находящегося в пределах от 30 до 60 градусов.

Битумные материалы могут использоваться даже при малых углах наклона (от 8 градусов), а предельная для них величина составляет 18 градусов. Металлочерепица и асбоцементные листы применяются при углах от 14 до 60 градусов. На рассмотрении кровельных материалов мы не будем останавливаться подробно, поскольку данный вопрос уже освещен на нашем сайте.

Распорные и безраспорные наслонные стропила

Это два типа стропил, один из которых выбирают с учетом формы дома, крыши и размеров будущей конструкции. Наслонные стропила – это вариант, подходящий для односкатных или двухскатных крыш. Главная их особенность заключается в том, что используется две точки опоры. С одной стороны стропильная нога опирается на конек крыши, а с другой – на стену дома.
Безраспорные наслонные стропила монтируются таким образом, чтобы избежать распирающего давления на стену дома. Обычно стропильные конструкции крыши создаются с использованием одного из следующих вариантов:

  • Стропильная нога упирается в мауэрлат. Она подшивается бруском и фиксируется за счет врубки зубом. Кроме того выполняется дополнительная страховка проволокой. Верхняя часть бруса монтируется на коньковый прогон. Крепление производится с использованием принципа скользящей опоры.
  • Низ стропила крепится за счет использования подвижного соединения. В качестве точки монтажа может использоваться не только мауэрлат, но и штучные бруски. Верхняя же часть фиксируется болтом, гвоздями или другим способом после того, как будет уложена на коньковый прогон.
  • Третий вариант предполагает установку наслонных стропил с жестким креплением к прогону. Здесь могут использоваться гвозди, шпильки или другой крепеж.

Если толщина стропил, которая была выбрана первоначально, окажется недостаточной, то в процессе работ можно использовать подпорки, которые монтируются под слишком длинные элементы в тех местах, где ожидается максимальный прогиб.

Распорные стропила

Наслонные стропила бывают распорными. В этом случае предполагается создание такой конструкции, где на стены дома будет передаваться распирающее усилие. Способ монтажа в этом случае тот же, что и в предыдущем, однако крепление стропильных ног выполняется неподвижным, поэтому вся система получит внутреннее напряжение. Стоит сказать, что подобный вариант является переходной схемой, разделяющей безраспорные наслонные стропила и висячие.

Висячие стропила

Такая конструкция стропильной системы будет идеальной в том случае, когда необходимо перекрывать большие пролеты, протяженность которых превышает 7 м. В такой ситуации есть только одна точка опоры для стропильной ноги – стена. Верхняя же часть бруса соединяется со встречным элементом, расположенным на другом скате. Вариантов стыков используется несколько: вполдерева, прорезным шипом, металлическими пластинами.
Чтобы стропильные ноги были надежно зафиксированы необходимо соединить их с помощью затяжки. Обычно – это прочная балка, которая крепится к нижней части данных элементов. Конечно, её можно расположить и выше, однако в этом случае нагрузка будет расти, а значит, потребуется увеличивать и вес балки. В такой ситуации может использоваться один из следующих вариантов монтажа стропильных ног:

  • Стропильная нога соединяется с мауэрлатом с помощью дополнительного запила и надежно удерживается с помощью гвоздей. Второй вариант предполагает использование металлических уголков. Затем верхние части стропил соединяются встык, а нижние удерживаются затяжкой. В данном случае верх стропильных ног может прижиматься и к коньковому прогону, который будет опираться на бабки.
  • Затяжки устанавливаются так, что пятки стропильных ног упираются вырубленным зубом в края затяжек, которые, в свою очередь, крепятся к мауэрлату. Верхние части стропил удерживаются с деревянными накладками.
  • На роль затяжек могут выбираться балки перекрытия. В этом случае их концы должны выноситься за пределы стен не менее чем на 55 см. Вырубка гнезда для зуба выполняется не ближе 25-40 см от края стены.
  • В домах из бревен крепление стропильной ноги производится на верхний венец через соединение шип-гнездо. Могут также использоваться специальные металлические крепления, например ползунки, салазки и т.д. Последний вариант позволят элементам конструкции двигаться и избежать возникновения дополнительных напряжений.

Сами затяжки могут представлять собой цельные балки или составные элементы. Сращивание брусков производится любым удобным способом, например косым зубом, внахлест и т.д. Установка затяжек может выполняться не только на уровне пяток стропил, но и в любом другом месте.

Если используются стропила для крыши, размеры которых более восьми метров, то мы рекомендуем создавать конструкцию из бабки и подкосов, а также применять стойки и ригели, которые способствуют повышению надежности стропильной системы.

Стропила для разных видов крыш

Стропила крыши

Наиболее простым вариантом является конструкция односкатной крыши, стропила которой упираются на стены здания. Длина данных элементов не может превышать 4.5 метров, но существует и решение для перекрытия больших площадей. В таком случае рекомендуется применять подпорки или стойки, которые будут удерживать протяженную конструкцию.
Большинство двускатных крыш похожи друг на друга как близнецы, однако их внутреннее строение может сильно отличаться. Сегодня используют четыре варианта:

  1. Применяют коньковый прогон, на который опираются ноги стропил. Скаты усиливаются за счет использование подстропильных ног, а прогон удерживается стойками. Сами стойки устанавливаются на лежень. Ширина крыши такого типа может достигать 10 м.
  2. Второй вариант предполагает использование подстропильных ног, нижние части которых упираются в стойку конькового прогона, а верхние в схватку (затяжку), соединяющую стропильные ноги ближе к коньку. В этом случае ширина крыши увеличивается до 14 м.
  3. Коньковый прогон отсутствует. Его заменяет брус, расположенный под одним из скатов. Кроме того, используется затяжка, подстропильные ноги и стойка, опирающаяся на лежень. Углы наклона подстропильных ног варьируются в пределах от 45 до 53 градусов. Данный вариант по сравнению с предыдущим не дает особого выигрыша в ширине крыши, однако подходит в том случае, когда опорная стена расположена не по центру постройки, а смещена в сторону.
  4. В том случае, когда требуется покрыть широкие постройки, могут применяться симметричные конструкции, использующие два прогона, расположенных параллельно под стропильными ногами скатов. Такие двускатные крыши предполагают использование двух затяжек, верхняя из которых соединяет стропила, а нижняя – стойки и подстропильные ноги. Ширина конструкции в этом случае может достигать 16 м.

Расстояние между стропилами выбирается с учетом их длины и сечения. Например, для сечения 40х150 мм необходим шаг 60 см, для 50х150 – 90 см, а для 100х150 – 215 см.

Вальмовая крыша – это еще один распространенный сегодня вариант, который хорошо зарекомендовал себя для загородных домов. Она отличается тем, что не имеет фронтонов, место которых занимают дополнительные скаты – вальмы. В общем случае конструкция предполагает наличие прогона, и обычных стропил на основных скатах и вальмовых стропил на боковых. Вальмовые стропила опираются на длинные диагональные элементы, где стыкуются с верхними частями обычных стропильных ног. Для таких крыш рекомендуется использовать усиленную обвязку.
Ломаная крыша завершает список, поскольку имеет достаточно сложную конструкцию. Здесь используется способ, предполагающий создание каркаса для стропильных ног, состоящего из горизонтального бруса и вертикальных стоек, после чего производится установка остальных элементов. Верхняя перекладина П-образного каркаса выступает в роли перекрытия мансарды, но на нее опирается и стойка конька.

Расстояние между стропилами стропильной системы в этом случае следует выбирать с учетом нагрузки действующей на крышу, толщины используемого бруса и угла наклона скатов.

Выше были рассмотрены основные вопросы, касающиеся устройства стропильной системы для различных видов крыш, поэтому данный материал может использоваться в качестве краткого пособия, позволяющего быстрее разобраться в вопросах строительства кровли.

Оцените статью:

roof-tops.ru
