Четырехскатная крыша своими руками

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша своими руками

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

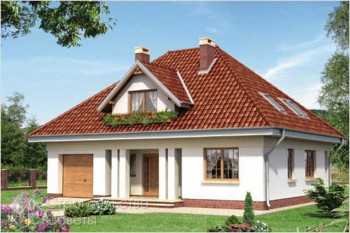

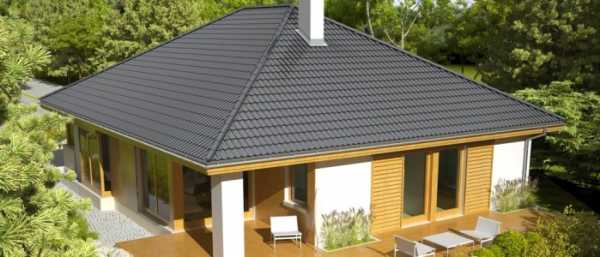

Четырехскатная крыша

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

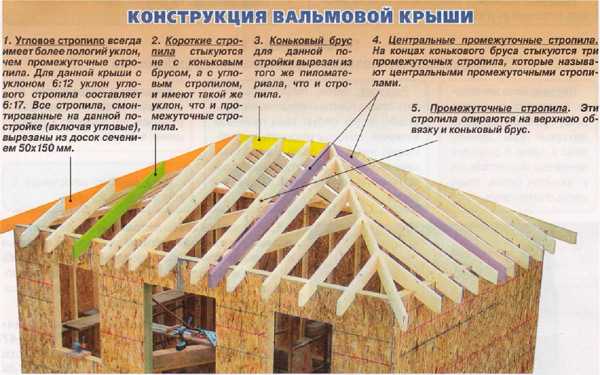

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

• функциональность чердака;
• вид кровельного покрытия;
• атмосферные нагрузки в данном регионе.

  Схема крыши

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Таблица

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

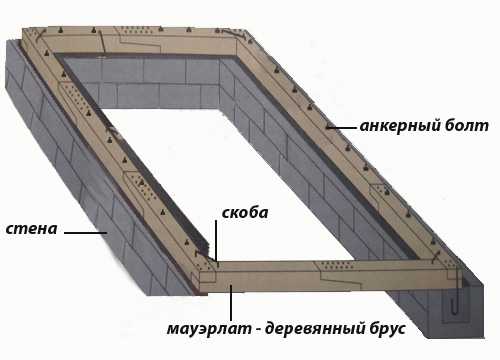

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Технология монтажа стропильной системы

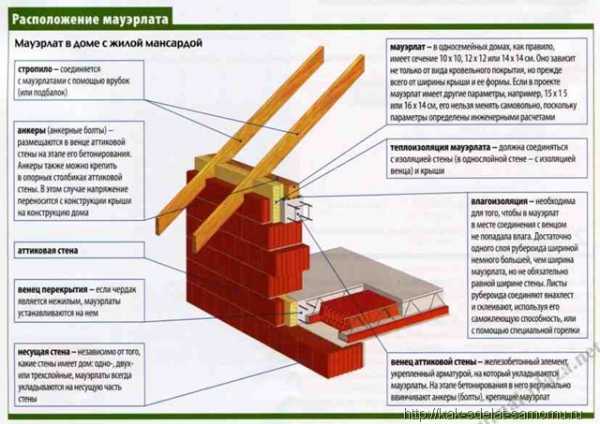

Укладка мауэрлата

Шаг 1. Укладка мауэрлата

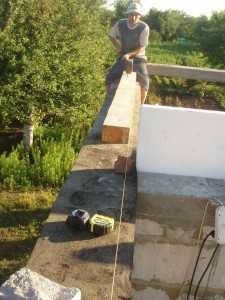

Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

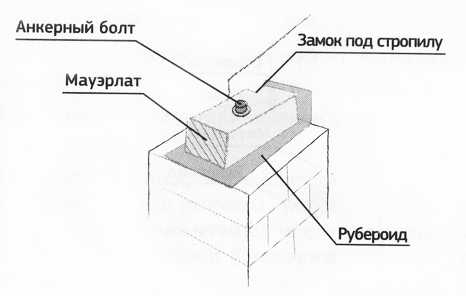

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующего материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Крепление стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

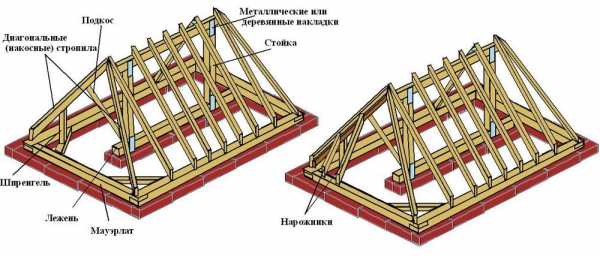

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционная мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

tolkostroyka.ru

Четырехскатная крыша дома своими руками

Четырёхскатные крыши становятся более востребованными с каждым годом, что обусловлено условиями проектирования достаточно больших по размерам сооружений. Такая кровля выглядит более компактно и аккуратно по сравнению с классическими вариантами двухскатных кровель. Кроме того, есть возможность выполнить не только стандартную конструкцию такой крыши, но и разнообразить кровлю различными элементами, представленными чаще всего мансардными и слуховыми окнами.

[contents]

Варианты четырёхскатных крыш

Четырёхскатные кровли отличаются достаточным видовым разнообразием, что позволяет выполнить следующие типы конструкций:

• вальмовая кровля. Характеризуется двумя плоскостями трапециевидной формы в совокупности с парой треугольных скатов. Конструкция отличается отсутствием фронтонов, а для устройства мансардных или слуховых окон используются кровельные скаты.

• полувальмовая кровля. Основное отличие заключается в необычной конструкции вальм, которые состоят из двух частей. Нижний трапециевидный сегмент сочетается с верхней треугольной частью.

• шатровая кровля. Название данной конструкции обусловлено стыкованием всех четырёх скатов треугольного формы в одной верхней точке с образованием четырёхугольной пирамиды с основанием из квадрата или прямоугольника. Характерно полное отсутствие фронтонов. Устройство четырёхскатных кровель обусловлено наличием довольно сложной стропильной системы, что требует выполнения подробных чертежей и тщательного планирования.

Особенности проектирования

Для создания грамотного проекта крыши необходимо учитывать любые возможные нагрузки, которые будет испытывать будущая стропильная система.

Проектная документация должна содержать:

• основные чертежи стропильной системы и главных узлов, в местах соединения стропил с мауэрлатом и коньком, а также особенности расположения обрешётки;

• технологические особенности кровельного пирога и других кровельных элементов.

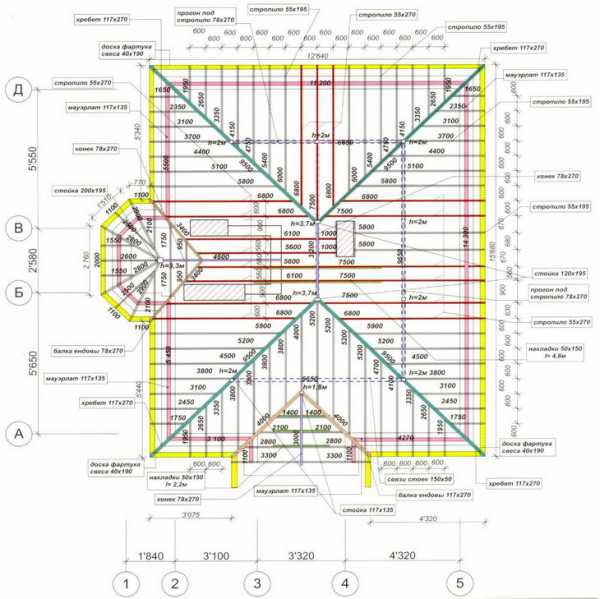

Чертеж четырехскатной вальмовой крыши

Основа детально выполненного проекта позволяет легко выполнить все расчёты необходимого количества материалов для стропильной системы и кровельного пирога.

Расчёт нагрузки

К основным расчётным единицам относятся:

• масса необходимого кровельного материала;

• масса всех слоев выполняемого кровельного пирога, включая паро- и гидроизоляцию, а также количество утеплителя;

• ветровая нагрузка, рассчитываемая с условием региональных особенностей и кровельного уклона;

• показатели интенсивности и количества осадков летом;

• снеговая нагрузка, характерная для региона строительства;

• вес, обслуживающих кровельное покрытие, людей;

• габариты и масса дополнительного оборудования, предполагаемого к установке на поверхности крыши.

Проведение расчета размеров элементов четырехскатной крыши

Полученные параметры и показатель кровельного уклона ложатся в основу расчётов длины и сечения стропильной системы и способствуют грамотному подбору кровельного материала.

Устройство стропильной системы

Процесс устройства четырёхскатных крыш основывается на использовании накосных или диагональных стропил, которые располагаются по направлению к углам сооружения. Следует учитывать, что такая конструкция подвержена более значительной нагрузке, что требует для выполнения стропил из двойного типа брусов.

Достаточно значительная длина предполагает использование соединений, которые при высоких нагрузках могут подвергаться проседанию. Именно по этой причине под соединительные элементы требуется устанавливать прочные стойки-опоры.

Конструкция стропильной системы четырёхскатной крыши требует использования нарожников или коротких стропил, упирающихся верхней частью в накосные стропила. Для закрепления выбираются несколько разных точек, способствующих максимально равномерному распределению нагрузки от нарожников.

В процессе создания четырёхскатной кровли участвуют помимо стандартных элементов дополнительные каркасные составляющие. Все компоненты такой крыши составляют единую систему, объединяющую:

• лежни, являющиеся внутренними опорными брусьями, уложенными поверх несущих стен или колон;

• боковые стропила, образующие трапециевидные скаты кровли;

• диагональный или накосный тип стропил;

• вертикальный тип опор, представленный стойками и шпренгелями, которые способствуют поддержанию стропильной системы;

• прогон или брус коньковый, являющийся горизонтальной опорой для стропильной системы вверху кровельной конструкции. Укладывается поверх стоек и закрепляется. Для шатровой кровли нет необходимости монтировать коньковый брус;

• горизонтальные затяжки или ригели для соединения боковых стропил, которые без установки таких элементов могут разъехаться в разные стороны;

• кровельные нарожники, монтируемые поверх диагональных стропил для образования скатного каркаса;

• ветровые типы балок и подкосные распорки, способствующие увеличению прочности кровли и позволяющие противостоять большинству нагрузок;

• кобылки для создания необходимого кровельного свеса, которые закрепляются в нижнем сегменте стропильных ног.

Пошаговая технология возведения своими руками

Монтажные работы выполняются непосредственно после разработки проекта и приобретения всех необходимых в соответствии с расчётами материалов.

На начальном этапе устанавливается мауэрлат, который закрепляется на стенах здания. При укладке необходимо выдерживать расстояние от края наружной стены в пять сантиметров. Чаще всего для крепления мауэрлата используется анкерный вариант.

Следующий этап предполагает выполнение качественной разметки с последующим монтажом стоек и установлением конькового бруса. В процессе выполняемых работ необходимо использовать отвес. Для закрепления стоек требуется применять специальные укосины.

Далее выполняется установка накосных стропил, при монтаже которых учитывается размер будущего свеса. В стандартных условиях длина свеса составляет от пятидесяти сантиметров до метра. Оптимальный размер — шестьдесят сантиметров.

Правильный монтаж диагональных стропил должен выполняться в соответствии со следующими правилами:

• накосные стропила крепятся на мауэрлат с закреплением укороченных стропил или нарожников;

• передача нагрузок с накосных стропил распределяется шпренгельными фермами;

• в качестве опоры шпренгельных ферм используются дополнительные затяжки, монтируемые на балки продольного или поперечного типов;

• в соответствии с проектной документацией устанавливаются затяжки, ригели, стойки и подкосы, которые призваны увеличить жёсткость конструкции;

• крепление диагональных стропил вверху выполняется на коньковый прогон, опирающийся на продольный тип балки;

• следует обязательно использовать специальный вид врезок и врубок, дополненных посредством металлических крепёжных элементов, что позволит обеспечить связь нижних стропильных концов и мауэрлата;

• установка рядовых стропил с шагом, соответствующим расчётным нагрузкам, производится сразу после монтажа диагональных стропил;

• накосные стропила связываются посредством горизонтальных ригелей из досок сечением 120 х 40 миллиметров;

• накосные стропила повышают сопротивление вальмовых скатов при значительных ветровых нагрузках;

• наличие в проекте эркера требует установки подстропильных балок из сращённых обрезных досок или бруса.

Следующий этап монтажа заключается в установке нарожников и боковых стропилин, которые должны быть расположены в одной плоскости. В результате этих работ формируются боковые кровельные скаты. Следует внимательно следить за обеспечением параллельности всех устанавливаемых стропильных ног, нарожников и боковых элементов.

После окончания монтажа конструкции всей стропильной системы необходимо выполнить качественную обрешётку для которой используются бруски с сечением в сорок или пятьдесят миллиметров. Далее следует стандартное выполнение подходящего кровельного пирога, поверх которого монтируется выбранный кровельный материал.

Подробнее о возведении крыши узнаете из видео.

Подводим итоги

Четырёхскатная крыша является наиболее надёжным и экономичным вариантом кровельного устройства при отсутствии необходимости в чердачном помещении.

Отсутствие несущих элементов в виде жёстких фронтонов требует обеспечения надёжности конструкции в соответствии с расчётами и проектом.

Четырёхскатные крыши относятся к категории популярных и востребованных кровельных конструкций, что обусловлено простотой монтажа и минимизацией расходов на строительные материалы для возведения стен.

netosadkam.ru

Как устраивается четырехскатная крыша своими руками?

Самый популярный и востребованный вид кровли – четырехскатная крыша, которая придает дому оригинальный и привлекательный внешний вид. Такая крыша наиболее востребована в проектах больших домов, поскольку выглядит гораздо аккуратней остальных типов и устраивается достаточно легко.

Помимо всего прочего, четырехскатная крыша надежней, лучше защищает дом от ветра, дождя и снега. Сегодня мы рассмотрим, как устраивается четырехскатная крыша своими руками и что для этого нужно знать.

Виды четырехскатной крыши

Существует несколько типов четырехскатной крыши, которые отличаются исполнением и внешним видом. Прежде чем выбрать тот или иной тип, необходимо ознакомиться с каждым видом и правильно подсчитать расходы и количество материала.

• Вальмовая крыша состоит из двух треугольных скатов и двух трапециевидных. При строительстве крыши используют приемы выполнения наклонных стропил двускатной конструкции и накосных стропил четырехскатной.
• Полувальмовая крыша состоит из двух срезанных вальмовых и двух трапециевидных скатов. Благодаря такой конструкции можно сделать на чердаке большую мансарду с панорамными окнами.
• Шатровая крыша отличается от вальмовой тем, что все ее скаты абсолютно одинаковы, как равнобедренные треугольники и сходятся в одной точке.
• Сложная четырехскатная крыша может иметь вертикальные чердачные окна с фронтонами, ендовыми и примыканием к другим элементам. Чтобы создать такую конструкцию потребуются готовый проект и услуги специалистов.

Составляющие элементы четырехскатной крыши

Четырехскатная крыша своими руками состоит из тех же элементов, что и двускатная, за исключением установки дополнительных составляющих каркаса. В конструкцию четырехскатной крыши входит:

• Мауэрлат – деревянный брус укладываемый на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, укладываемые на колонны или несущие стены;
• Стропила – накосные, диагональные или боковые. Накосные стропила формируют вальмовый скат, боковые трапециевидный;
• Шпренгели и стойки – это опоры, держащие стропильную систему;
• Прогон или коньковый брус являют собой горизонтальную опору для стропил верхней части крыши. Элементы укладывают на стойки и закрепляют.
• Ригели или затяжки соединяют боковые стропила и не позволяют им разъезжаться;
• Нарожники – это элементы, укладываемые на диагональные стропила и образующие каркас ската;
• Ветровые балки представляют собой распорки увеличивающие прочность конструкции и способность ее противостоять нагрузкам;
• Кобылки – это доски образующие необходимый свес крыши.

Техника строительства четырехскатной крыши

Четырехскатная крыша своими руками устраивается по такому принципу:

• Мауэрлат и лежни укладываются поверх несущих стен, чтобы обеспечить равномерную нагрузку стропильной системы. Элементы состоят из бруса сечением 100х150 мм или 150х150 мм. В некоторых случаях используют железобетонные балки.
• Если в строящемся доме отсутствуют внутренние перегородки или они располагаются не по центру крыши, тогда стойки ставят на усиленные балки перекрытия. Для перекрытия используют доски сечением 50х200 мм.
• Далее устанавливаются балки перекрытий или лежни, выравниваются с помощью отвеса или уровня и закрепляются деревянными подпорками на саморезы.
• Когда стойки установлены укладывают прогоны. Для шатровой крыши прогоны кладут в виде прямоугольника, для простой вальмой с образованием конька.
• Теперь самое время установить стропила. Боковые устанавливают аналогично наслонным: прикладывают к коньковому брусу в области крайней стойки с шириной аналогичной доске стропил.

Диагональные стропила несут повышенную нагрузку, и выполняют их из двух срощенных в толщину досок. Диагональные стропила опираются верхней стороной на доску, в нижний на угол мауэрлата. Расстояние между диагональными стропилами заполняют нарожниками, установленный с шагом, равным шагу стропил.

Четырехскатная крыша своими руками устроена так, что наибольшая нагрузка приходится на нижнюю четверть диагональных стропил, поэтому под них ставят шпренгели (вертикальные опоры). На последнем этапе формируют обрешетку, утепляют, гидроизолируют и укладывают кровельный материал. В качестве кровельного материала подойдет профнастил, металлочерепица, ондулин или любое другое покрытие.
