Двускатная крыша своими руками

Надежный и теплый дом необходим каждому человеку! Кровля выступает чуть ли не главным после стен элементом каждого строения. От ее качества и правильного монтажа зависят эксплуатационные характеристики дома. Самой популярной кровельной конструкцией выступает двухскатная крыша.

Ее чаще всего используют в частном строительстве при возведении дач, загородных коттеджей или бытовых строений. Конструкция такой крыши: две плоскости, соединенные в верхней части коньком, а книзу расходящиеся под определенным углом и опирающиеся на стены дома.

Популярность двухскатная кровля получила по нескольким причинам, среди которых ее практичность и несложность установки. Очевидным ее преимуществом стала возможность использовать все виды кровельных покрытий. Перед тем как сделать двускатную крышу своими руками, необходимы подготовительные работы, а также наличие четких представлений об элементах конструкции.

Подготовительные работы

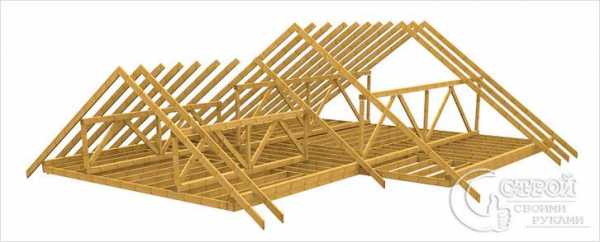

Двускатная стропильная система

Конфигурация кровли выбирается с учетом особенностей строения, предназначения помещений и их количества. Проектная документация должна содержать не только конструктивные части двухскатной кровли и ее комплектацию, но и выходы водосточной системы, вентиляционные отверстия, гидроизоляцию и утеплительную конструкцию.

Двухскатная крыша делается в несколько этапов:

  1. Монтаж несущих балок.
  2. Установка стропильной системы.
  3. Обрешетка, а при необходимости и устройство основания.
  4. Пароизоляционная система.
  5. Утепление.
  6. Гидроизоляция.
  7. Укладка кровельного материала.
  8. Расчет и установка водосточной системы.
Каркас двускатной крыши

Строительный каркас чаще всего делается из деревянного бруса (150х150 мм), но можно использовать и обрезную доску, сечение которой рекомендуется выбирать 50х150 мм. Материал для стропильной системы выбирают тщательно, ведь на кону надежность всей конструкции.

Главные характеристики древесины для стропил – качественная его просушка. Также этот материал должен быть тщательно ошкурен и не иметь червоточин, гнили и сучков. Большинство строительных мастеров отдают предпочтение хвойным породам. Запомните, что сучковатость древесины приведет к появлению трещин, а в последующем, и к обвалу конструкции.

Обратите внимание! Чтобы защитить материал от вредных насекомых и гнили, необходима пропитка антисептическими веществами.

От предназначения и частоты использования чердачного помещения в будущем зависит выбор кровельного покрытия, его несущая способность, шумоизоляция и толщина утеплителя.

Монтаж стропильной системы

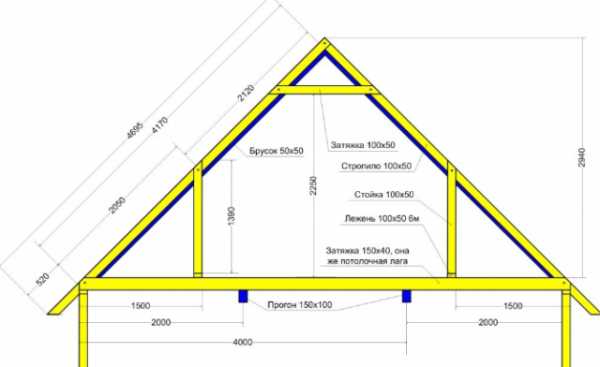

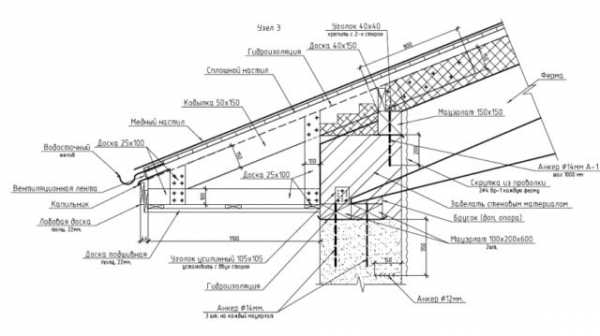

Схема устройства двускатной крыши

По периметру строения устанавливается мауэрлат и фиксируется анкерами. В последующем в нем будут вырезаны специальные гнезда для брусьев-подпорок. Теперь возводим несущие фермы. Их можно собрать на чердачной площадке или земле, после чего поместить на свое место. Если сборка происходит на земле, то потребуется строительный кран для поднятия этой конструкции наверх.

Обратите внимание! Фронтоны необходимо устанавливать до того, как будут уложены стропила. Для фронтонов и стропил чаще всего идут доски 150х50 мм.

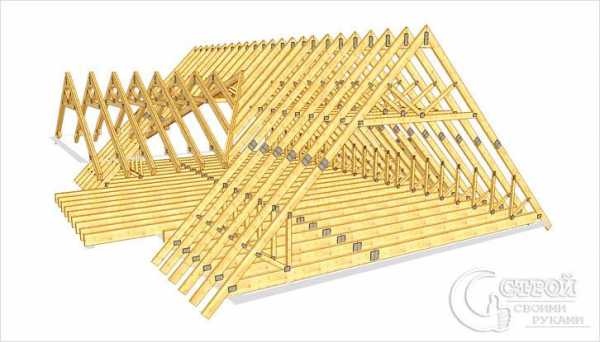

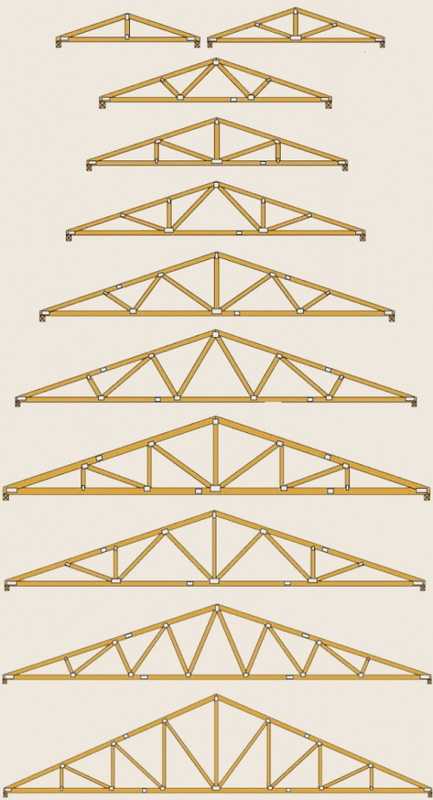

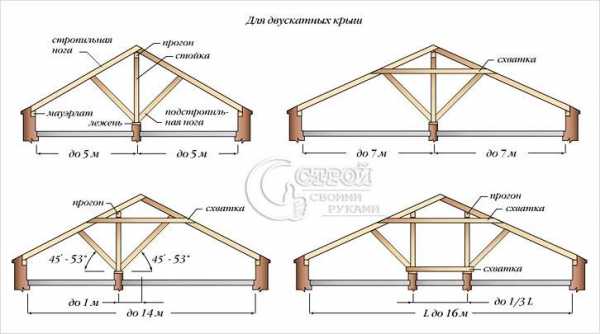

Варианты каркаса двускатных крыш

Большинство кровельных конструкций делаются из расчета, что стропила будут упираться нижней часть в мауэрлат, а верхней – в конек. Если вам необходимо изменить стандартную конструкцию, то используйте дополнительные элементы – подпятники, которые позволяют сделать стропильную систему более надежной и устойчивой.

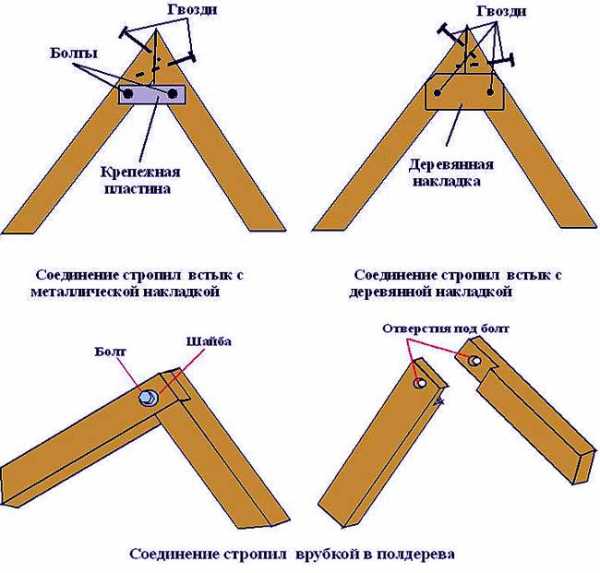

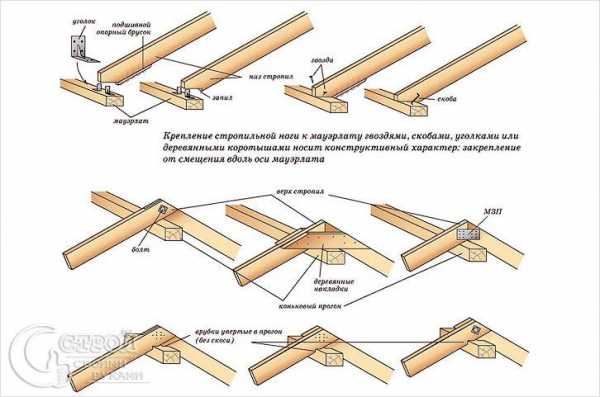

Как крепить стропила

Верхние части стропил укладываются в так называемый замок. Для повышения устойчивости конструкции можно использовать ригели и «бабки». Чтобы зафиксировать все деревянные элементы, рекомендуется отдать предпочтение специальным гвоздям, которые можно заменить шурупами. В качестве дополнительной защиты используют вязальную проволоку.

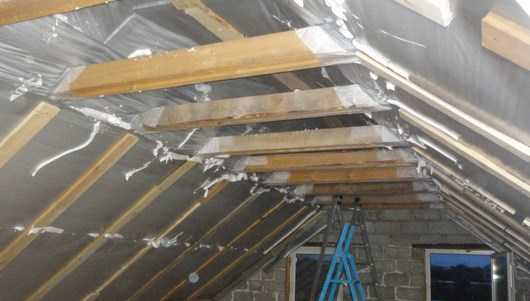

Изоляционные работы

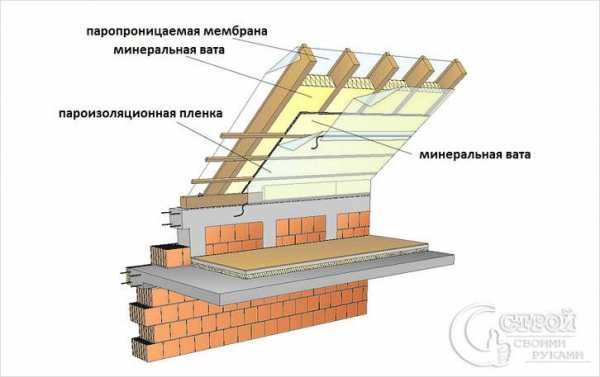

Пирог крыши

Чтобы гидроизоляция прослужила долго, надежно защищая внутренние помещения от влаги, необходимо выбирать качественную пленку, специально изготовленную для применения в кровельных работах. Также используют двухконтурную вентиляцию и диффузионные мембраны. Предотвращение попадания влаги на утеплитель со стороны внутренних помещений возможно при качественной пароизоляции. Строительный рынок позволяет выбрать соответствующие материалы из широкого ассортимента.

Укладка кровли

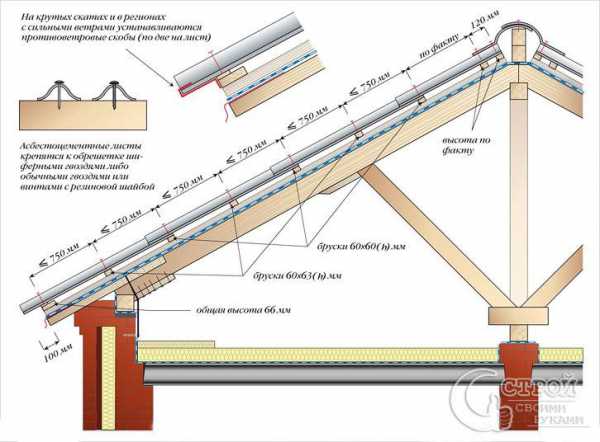

Устройство кровли под шифер

Для качественной укладки кровельного материала необходимо монтировать обрешетку. Также с ее помощью предотвращается провисание крыши, увеличивается ее надежность и прочие эксплуатационные характеристики.

Обратите внимание! Деревянная обрешетка монтируется поверх изоляционных слоев. Ее укладка осуществляется перпендикулярно стропилам.

Качественная и правильно выполненная обрешетка позволит распределить нагрузку равномерно по всей площади. Расстояние между брусками зависит от выбранного материала для кровли, его габаритов и веса.

Двухскатная кровля – надежная, практичная и эффективная защита сооружения от воздействия внешних факторов. Здания с такой конструкцией смотрятся очень привлекательно и стильно. Разнообразие кровельных материалов и их широкая цветовая гамма позволяют экспериментировать с внешним видом сооружения.

Видео

Полезное видео о монтаже стропильной системы:

stroysvoimirukami.ru

Двухскатная крыша своими руками: фото, чертежи, видео строительства

Самое простое из кровельных сооружений, это двухскатная крыша своими руками, но в тоже время одно из самых надежных, она позволит не бояться снегопадов, дождей и сильных порывов ветра.

Но для ее строительства надо знать несколько ключевых особенностей строительства данного сооружения.

Так что же надо знать для строительства двухскатной крыши своими руками? Первое и самое важное это опора, на которой все сооружение будет держаться.

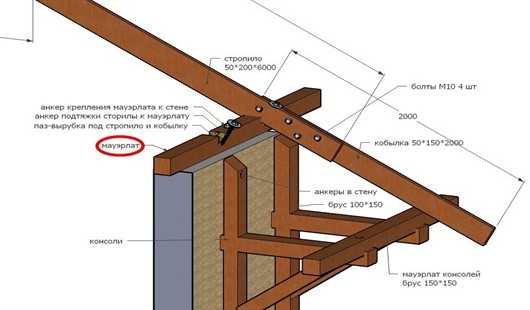

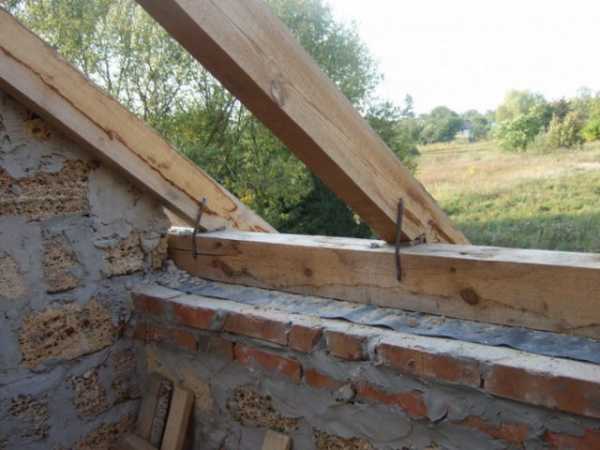

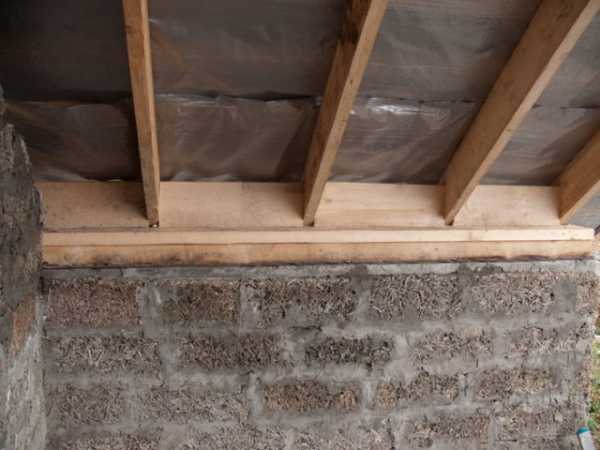

Мауэрлат – это квадратные, длинные брусы, которые надежно закрепляются на несущей стене, так как они несут основную нагрузку всего сооружения.

Обычно, для надежности их встраивают в стену, обкладывая с трех сторон кирпичной кладкой, что позволяет добиться прочности конструкции.



Стропила

Стропильные ноги (стропила) — это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Стропильные ноги (стропила) — это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Угол наклона крыши в идеале должен составлять 30 градусов, это позволит не залеживаться на ней снегу, но в то же время убережет от резких порывов ветра.



Лежень

Для поддержания и дополнительной прочности конька используют еще один брус – лежень. Он несет на себе вертикальную нагрузку веса всей конструкции в целом, поэтому брус должен быть прочным и достаточного диаметра.

Для более понятной картинки приведем примеры, фото двухскатной крыши своими руками.



Затяжки

Для дополнительной поддержки и укрепления мауэрлатов используют поперечные, горизонтальные брусы (затяжки) их задача не дать продольным нагрузкам повалить крышу вместе с несущими стенами.

Стойки

Для придания дополнительной прочности и избегания провисания стропил дополнительно по всей конструкции ставят вертикальные брусы (стойки), они снимают часть нагрузки и не позволяют крыше деформироваться со временем.

Для удержания диагональных деформаций конструкции используют брусы, которые идут от стоек к затяжкам, идеальным углом в этом случае считается 45 градусов, хотя многие строители этим пренебрегают.

Обрешетка двухскатной крыши

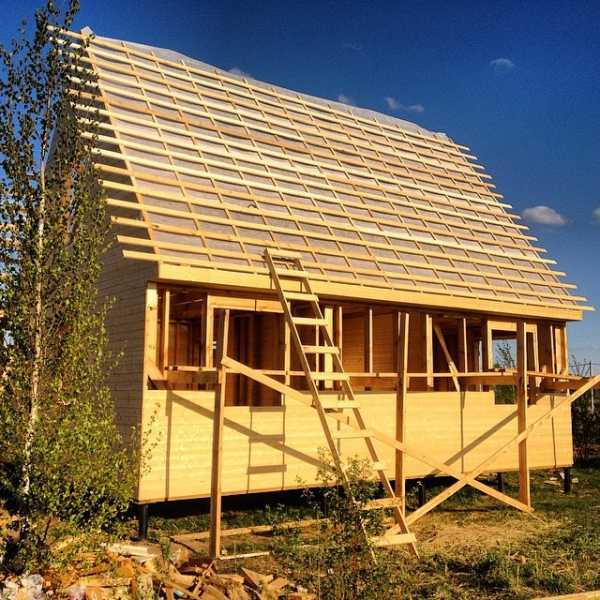

И завершающим этапом, является обрешетка, как на фото. Продольные узкие брусы, которые, ложатся поверх стропил и добавляют конструкции прочности, которая даже позволяет лазить по крыше, во время ее строительства или ремонта, и кроме этого позволяет верхнему покрытию не деформироваться под влиянием внешних факторов.

Для качественного строительства двухскатной крыши своими руками, нужно знать еще, как закрепить, между собой детали.

Для соединения диагональных конструкций используют пазовое соединение деталей. Хоть и зачастую, его используют и при соединении перпендикулярных деталей, но стоит учесть, что данное соединение уменьшает прочность деталей в этом месте, поэтому его нужно использовать, лишь в местах не самой большой важности.

Вторым способом соединения, является металлические уголки, пластины и т.д. Но у него тоже есть недостаток, при угловых нагрузках шурупы могут, быть просто вывернуты с деревянного основания.

Поэтому рекомендуется использовать смешанный способ крепления, с учетом направления нагрузок на ту или иную деталь.

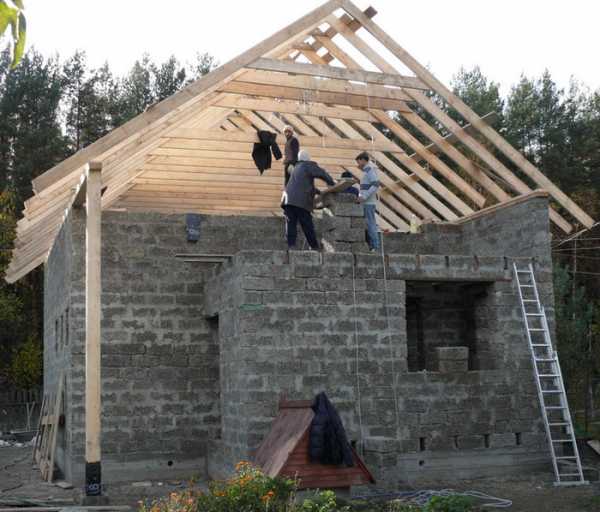

Фото двухскатной крыши

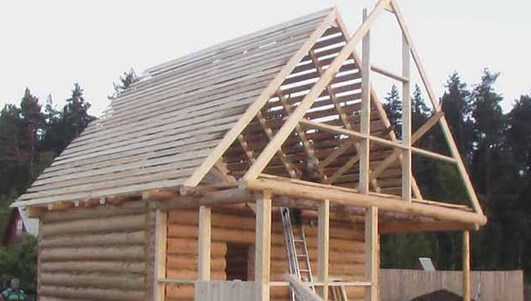

Смотрите ниже фотографии двухскатной крыши, сделанной своими руками.

Видео строительства двухскатной крыши своими руками

Предлагаем посмотреть для наглядности, как сделать двухскатную крышу своими руками в видео.

Лаги пола 2 этажа, стропила:

Стропильная система:

Обрешетка, кровля, водосток:

Установка конька, снегозадержателей:



Загрузка…

delaydachu.ru

Как построить двухскатную крышу своими руками с фото и видео

В последнее время для возведения загородных коттеджей предлагается достаточно большое разнообразие крыш, которые отличаются кровельным покрытием, формой и конструкцией, а также технологией выполнения работ. Перед тем как построить двускатную крышу своими руками, следует ознакомиться с ее конструкцией и правилами технологического процесса.

Особенности конструкции двускатной кровли

Такая кровля является самой распространенной за счет ее простоты формы и способа монтажных работ. Профессиональный подход к типу крыши позволяет правильно и равномерно распределить вес на стены и фундамент строения, выполняет не только декоративную функцию, но и защищает дом от атмосферных и прочих внешних воздействий.

Дополнительно утепленная кровля предоставляет возможность использовать мансардное помещение в качестве благоустроенной жилой комнаты, а для этого необходимо выбрать качественный теплоизоляционный материал.

Двускатка состоит из двух наклонных частей под определенным углом наклона и по форме напоминают обычный треугольник. К основным особенностям такой кровли относится следующее:
  • Простота строительства и дальнейшего обслуживания;
  • Практичность;
  • Большое разнообразие материалов для ее отделки;
  • Привлекательный внешний вид.

Такая конструкция не позволяет скапливаться на ее поверхности снегу и влаге, а ремонтные работы в случае необходимости не составляют особого труда.

Устройство двускатной кровли

Двускатная кровля состоит из следующих элементов, к которым относится мауэрлат, стропильная система, коньки и подкосы, обрешетка, кровельное покрытие, а также гидро- и пароизоляционные материалы.

К стропильной системе относят сами стропила и различные сборные элементы, которые выполняют роль поддержки.

К изоляционным материалам относятся определенные типы утеплителей, полиэтиленовая пленка, воздухопроницаемая мембрана и другие виды изоляции.

Стропильная система двускатки

Перед тем как построить двускатную крышу своими руками, в первую очередь следует изучить конструкцию ее стропильной системы, которая является основополагающим ее элементом.

Рекомендуется перед началом строительства начертить схематический план для удобства проведения замеров и расчетов. Стропильная система зависит от типа кровли, ее размера и конфигурации.

Чертеж наглядно показывает, сколько потребуется стропил и какого размера они будут.

Обязательным требованием является предварительная обработка брусьев специальными антисептиками или пропитками, в значительной степени, повышающие их сопротивляемость к появлению плесени и грибка, а также продлевают эксплуатационный срок.

Технология выполнения строительства

Строительство кровли начинается с установки мауэрлата и перекрытий, которые могут быть установлены несколькими способами, к которым относится:

  • Если мансардное помещение не будет выполнять функцию жилого, то используются доски размером 50*150 мм;
  • Когда планируется жилая комната в чердачном помещении, то необходимо брать доски размером 150*150 мм для обеспечения надежности и прочности всей конструкции, при этом брусья располагаются на стенах с несущей способностью.

Рекомендуется оставлять небольшой выступ за края стен, что создает защиту от погодных явлений, таким образом, вода будет стекать по скатам кровли и не мочить стены. На следующем этапе укладывается доска по всему периметру балки, а для надежной фиксации она крепится гвоздями. На нее устанавливаются стойки и начинают установку стропильной системы.

Преимущества стандартной двускатной крыши

В большинстве случаев возводят классическую двускатку, которая характеризуется следующими главными преимуществами.

К которым относится:
  • Обеспечивается большой запас для несущей способности из-за сечения бревен;
  • Двускатка в форме треугольника способна выдерживать значительные нагрузки по сравнению с другими формами кровли;
  • Является независимой конструкцией и не влияет на состояние и изменение стропильной системы;
  • Балка с выступом служит основой для каркаса.

Установка стропил и подкосов

Подкосы крепятся к стропильной ноге и стойке мансарды при помощи гвоздей. Существуют висячие и наслонные стропила. Первые для опоры используют крайние столбы и способны выдерживать нагрузки на сжатие и на изгиб, поэтому применяются специальные металлические затяжки, которые крепятся на основании стропил.

Выбор стропил определяется формой и конструкцией крыши, а в случае необходимости могут использоваться и комбинированные столбы и опоры. Если есть поперечная стена или центральная опора, то она может использоваться в качестве опоры для наслонных стропил.

В двускатной конструкции висячие рекомендуется использовать в том случае, когда нет промежуточных опорных элементов, а наслонные – когда шаг между опорами не более 6 м.

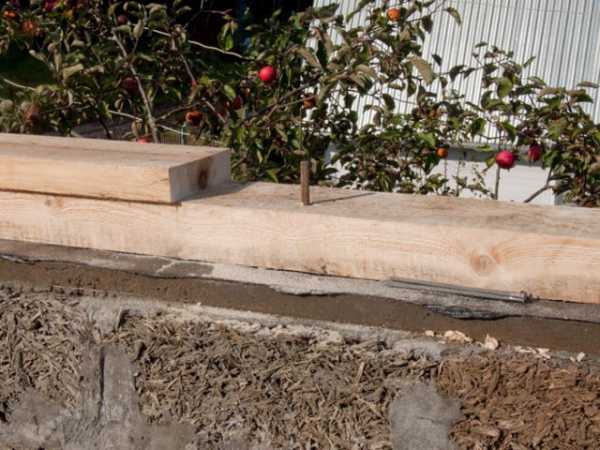

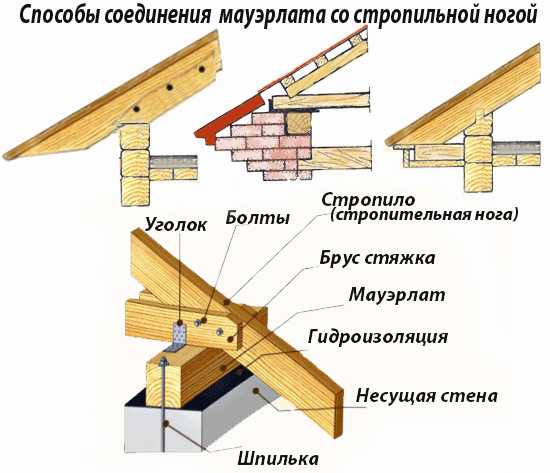

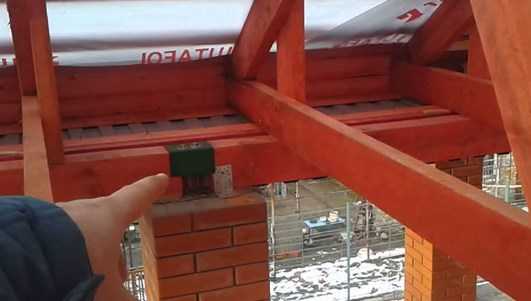

Правила крепления мауэрлата

Мауэрлат представляет собой деревянную балку, которая служит основание для стропильных ног и располагается по всему периметру кровли.

Основным предназначением мауэрлата является распределение нагрузки, поэтому для него используются бревна с сечением в диаметре 150 мм.

Для установки мауэрлата обязательным требованием является проведение гидроизоляционных мероприятий, для которых, в основном, используется рубероид. Для лучшей гидроизоляции его настилают в два слоя.

Крепление кровельного покрытия

После выполнения всех необходимых работ, приступают к монтажу обрешетки, а также гидро- и пароизоляции.

В случае необходимости на этом этапе также проводятся утеплительные работы, предварительно выбрав соответствующий теплоизоляционный утеплитель.

Рекомендуем посмотреть видео:

На завершающем этапе проводится покрытие поверхности кровельным материалом, выбор которого зависит от бюджета владельцев дома, а для того, чтобы построить двускатную крышу своими руками, рекомендуется проконсультироваться со специалистами.

domunit.ru

видео, как построить своими руками

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Современные загородные дома не устают удивлять разнообразием архитектурных форм, в том числе и крыши. Но традиционные двускатные крыши актуальны всегда, во все времена. Это наиболее выгодный вариант для самостоятельного строительства. В нашей статье мы расскажем о том, как сделать двухскатную крышу своими руками, выполняя рекомендации специалистом и не совершая типичных ошибок.

Сегодня по-прежнему лидирует каркасное строительство. Многие россияне полюбили каркасную технологию. И, действительно каркасный дом можно возвести даже своими руками, не привлекая специалистов.

А так как финансовая сторона вопроса немаловажна, то многие выбирают данную конструкцию, такую, как двускатная мансардная крыша,  для строительства загородного дома.

Не секрет, что от того, как правильно подобрать тип крыши, зависит насколько равномерно, будет распределена нагрузка на несущую конструкцию дома. Именно поэтому с технической точки зрения самый оптимальный вариант – строительство двускатной крыши.

Конструктивная особенность двускатной крыши

Двускатная крыша имеет такую конструкцию: две плоскости, опирающиеся на расположенные на одном уровне стены. Торцовые стены между двумя скатами обычно имеют треугольную форму, их называют фронтонами (или щипцами).

Конструкция двускатной крыши

Всем известно, что крыша является итоговой стадией строительства и выполняет защитную функцию для конструкций всего дома от природных факторов окружающей среды.

Но к внешнему виду крыши в настоящее время уделяют особое внимание, так как от ее вида, формы, дизайна, кровельных материалов зависит общий облик всего дома.

Поэтому для каждого домовладельца немаловажно знать, как сделать крышу двухскатную, чтобы она выполняла свой функционал и, к тому же, была визитной карточной загородного дома.

Не так давно подкровельное пространство обычно использовали в качестве хранилища для ненужных вещей. Современное загородное строительство каждый сантиметр застройки использует с максимальной нагрузкой.

Так, в последнее время на чердаках загородного дома обустраивают дополнительную жилую зону, и теперь это пространство называют новомодным словом – мансарда. Крышу на мансарде можно возвести и своими руками, но пара рук не будет лишней – так Вы справитесь намного быстрее, и работать будет удобнее и легче.

Строим двускатную крышу своими руками

Возведение перекрытий из балок

Спросите совета у специалистов, как построить двухскатную крышу своими руками. Они Вам подскажут, что, для того чтобы возвести двускатную крышу, Вам нужно приобрести обрезную доску или брус.

Итак, после того, как полностью будут установлены все стены дома, приступаем к возведению перекрытий – их делаем с помощью балок.

Прежде, чем приступить к установке балок, рекомендуем тщательно спланировать Ваши действия, так как можно использовать два варианта их установки:

  1. Если чердачное помещение не будет жилым, то для установки перекрытия можно ограничиться досками, размер которых 50х150 мм.
  2. При обустройстве мансарды, используйте брус 150х150 мм. Причем, доски бруса нужно укладывать непосредственно на несущие стены дома. Таким образом, Вы обеспечите надежность и прочность всей конструкции дома. Учтите: обустройство жилой зоны на чердачном помещении значительно удорожает стоимость постройки. Нов то же время, вы значительно увеличите жилую зону в доме. Стоит все рассчитать и продумать до мелочей.

Итак, балки перекрытия уложили, причем не забыли о выступе (порядка 500-700 мм) – от наружного края стены. Зачем нужен данный выступ для двускатной крыши? Он обеспечит максимальную защиту стен дома от той влаги и воды, которая будет стекать со скатов крыши.

На балку по периметру всего дома укладываем доску – это будущее основание для стоек стен на втором этаже дома (мансарде). На перекрытиях (для большей надежности) не забывайте закреплять доску гвоздями

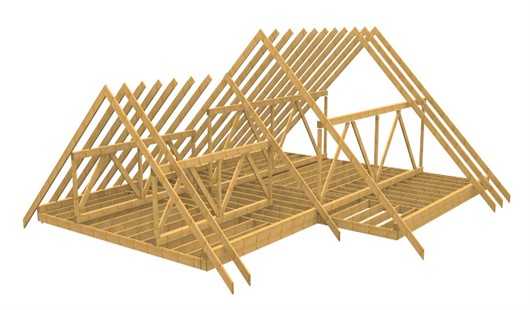

Варианты двускатных крыш

После того, как установили стойки, приступаем к обустройству стропильной системы.

Возводим стропильную систему холодного чердака

Как построить крышу двухскатную для холодного чердака? Это самый простой вариант обустройства стропильной конструкции.

Во-первых, утеплитель прокладываться не будет, соответственно можете не рассчитывать шаг стропил под необходимые размеры утеплителя. Во-вторых, также не придется рассчитывать и размер сечения.


Зачастую стропильную систему для двускатной крыши выполняют в форме треугольника. То есть стропильные ноги нужно врезать в горизонтальную балку.

Такая конструкция стропильной системы имею существенные преимущества:

  1. Сечение стропильных ног и бревен имеют высокий запас для несущей способности.
  2. Треугольная конструктивная форма наиболее надежнее, так как под воздействием даже максимальной нагрузки, стропильные ноги не уйдут в сторону.
  3. Данная стропильная ферма является независимой конструкцией. То есть при любых неполадках с другими конструктивными элементами стропильная конструкция остается неизменной.
  4. Балка, которую Вы уложите с выступом, сможет выполнять функцию каркаса и организует каркасный свес кровли.

Для обустройства стропильной системы мансарды потребуется не только дополнительное время, средства, материалы, но и пара работящих рук. Рекомендуем просмотреть видео и определиться со своими дальнейшими практическими действиями.

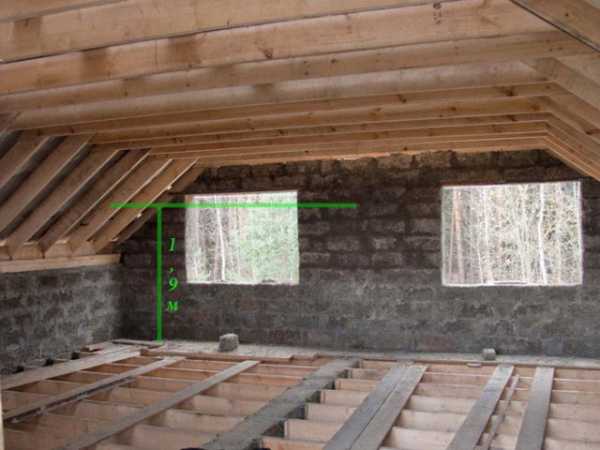

Возводим стропильную систему мансарды

Одноуровневая мансарда

После того, как на балку выставлена доска, нужно отпилить ее нижнюю часть. Это нужно сделать для того, чтобы балки и стропила прилегали полностью.

Небольшой совет: возьмите 100 мм доску, уложите ее на балку ребром, плотно прижимая к стропильной ноге, и проведите линию. Данная линия – указатель, где производить распил. В результате должна быть скошенная доска, плотно прилегающая ко всем плоскостям балок перекрытия.

После этого, стропила устанавливаем в том месте, где пересекаются двое стропил. После этого снова провести линию и обрезать на доске лишнюю часть.

Снова по той же линии нужно произвести распил, таким образом, Вы обеспечите плотное скрепление вершины стропильной конструкции. Лишь после выполнения очередности вышеперечисленных действий, можно приступать к окончательной установке стропил на крыше.

Для этого Вам понадобится накладка, ее можно выполнить из обрезок доски. С помощью данной накладки скрепите стропила в их верхней части. Всю получившуюся на мансарде верхнюю часть обвязки скрепите при помощи специального ригеля – он и будет являться перекрытием для потолка.

От того, как делать крышу двухскатную, зависит жесткость будущей стропильной конструкции. А она должна быть максимально жесткой.

Если сомневаетесь в надежности соединений, рекомендуем использовать металлические накладки.

Лишь после того, как будет полностью закреплена строительная ферма, можно приступать к проверке правильности выполнения фронтонов – они должны быть вертикальными.

Для этого используйте строительный отвес. После того, как Вы удостоверились в вертикальности фронтонов, можно закрепить все крепления стропильной фермы капитально.

Для этого советуем использовать мягкую проволоку, гвозди или скобы. Любой из данных крепежей, на Ваш выбор.

После того, как полностью, установлены фронтоны, через их верхнюю точку натяните леску или бечевку – таким образом, Вы сможете проконтролировать установку средних стропил на одном уровне.

Важно: не забыть усилить средние стропила подкосами. Такая мера впоследствии исключит возможные провисания, и увеличит надежность и жесткость всей стропильной системы двускатной крыши.

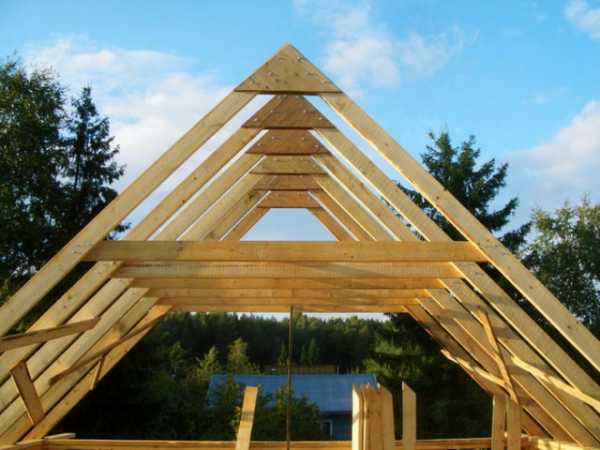

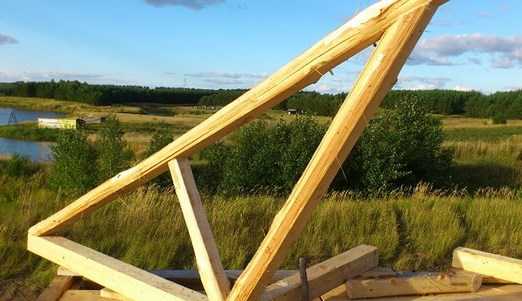

Узел закрепления строительной фермы

Как правильно установить подкосы? Они должны упираться в стойку мансарды, а их второй конец нужно прикрепить к стропильной ноге (вернее в ее середине). Выпилите паз, и второй конец подкоса прикрепите гвоздями к стропильной ноге. Важно: гвоздя для крепежа выбирать не менее200 мм.

Итак, монтаж стропил произведен, осталось сделать обрешетку и накрыть покрытие. От того, какое покрытие Вы будете укладывать на кровлю, зависит шаг обрешетки и толщина доски.

Для шиферного покрытия шаг доски можно делать максимальным, но толщина доски должна быть не менее20 мм, тогда стропильная конструкция справится с предполагаемой нагрузкой, в том числе и снежной шапкой.

В нашей статье мы рассказали о том, как сделать двух скатную крышу, остановившись более подробно на возведении самой важной конструкции кровли – стропильной системы.
