что это такое, виды конструкций, фото

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

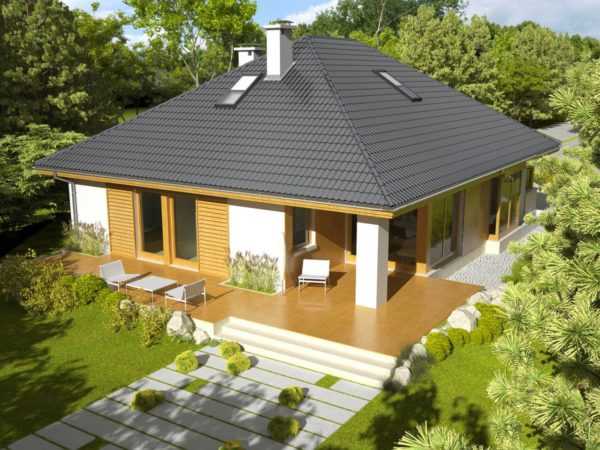

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

    Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    После закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

    Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Вальмовые кровли могут иметь ломаные скаты сложной формы
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Положение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

64 года, пенсионер, образование высшее, инженер - металлург. Оцените статью:

(2 голоса, среднее: 4.5 из 5)

Поделитесь с друзьями!

roofs.club

Стропильная система полувальмовой крыши: схемы, инструкции, советы

Полувальмовые крыши – один из наиболее интересных вариантов, заимствованный в североевропейской архитектуре. Их обтекаемая форма чрезвычайно адаптирована к порывистым ветрам. Укороченные треугольные скаты позволяют ощутимо раздвинуть границы полезного чердачного пространства, не водружая на стены массивную кровельную конструкцию.

Смотрятся стильно на зданиях любой этажности и назначения. Единственный недостаток заключен в непростой технологии строительства. Однако те, кто знает, как сооружается стропильная система полувальмовой крыши, справятся с работой без особых проблем.

Полувальмовое «семейство» нельзя безоговорочно отнести к четырехскатному классу. Причем технология строительства крыш конвертом явно служила материнской базой для разработки. Скорее это содружество конструкций с двумя и четырьмя скатами, возведение которых предопределяет использование обеих методов сооружения.

От четырехскатных родителей полувальмовая категория отличается тем, что характерный треугольный элемент шатровых крыш укорочен. К нему примыкает часть вертикального фронтона каменного дома или аналогичного щипца деревянного строения. Укороченная вальма, естественно, расположена под углом к указанным фронтонным стенкам. Угол между ними может быть выпуклым или вогнутым, а половинчатая вальма расположена сверху или снизу.

По форме и местоположению конструктивных составляющих полувальмовые крыши делятся на две главенствующие разновидности:

  • Голландская. Крыша с трапециевидной полувальмой, занимающей нижнюю часть фронтонного ската. Трапеция верхним основанием примыкает к вертикальному треугольнику, вместе с которым они формируют чаще всего вогнутый угол, реже выпуклый. Треугольник может быть сплошным или оснащенным слуховым окном.
  • Датская. Крыша с треугольной полувальмой, занимающей верхнюю часть торцевого сегмента. Треугольник основанием опирается на вертикальный трапециевидный фронтон, вместе они создают выпуклый угол. Датский вариант очень напоминает обычную вальмовую крышу, только торцевые скаты у нее короче.

На основе двух базовых разновидностей разработано множество вариаций с полувальмовой тематикой. В их числе не только конструкции, различающиеся по высоте, размеру скатов, углу наклона, форме элементов. Есть четырехскатные крыши, все стороны которых построены по датскому или голландскому принципу, есть строения, имеющие укороченную вальму только с одной торцевой или с одной боковой стороны.

Во всех конструктивных комбинациях часть стропильных ног монтируется по правилам устройства каркасов для двускатных крыш, т.е. висячим или наслонным способом. Висячие стропилины устанавливаются, если у обустраиваемой коробки нет внутренней несущей стены или не находится возможность установить опоры для конькового прогона. Наслонная методика напротив реализуется тогда, когда для верхних пяток стропильных ног двускатного сегмента крыши существует или может быть устроена надежная опора. Нижними пятками обоих типов стропил положено опираться на мауэрлат, на заменяющий его верхний венец сруба или на балки перекрытия.

Независимо от количества проектных версий, строительство стропильной системы базируется на одном из основных полувальмовых методов или на их совокупном использовании. Разобравшись с ними, можно понять, как датскую или голландскую технологию применить в обустройстве собственного дома и как обычную скатную часть крыши совместить с укороченными вальмами.

Строительство конструкции с трапециевидной короткой вальмой и треугольным фронтоном над ней немногим отличается от сооружения традиционного четырехскатного вида. Правда в плане схема стропильной системы полувальмовой крыши голландского типа не напоминает запечатанный почтовый конверт. Похожа она скорее на разделенный надвое прямоугольник с трапециями по краям торцевых сторон. Правда, до этапа сооружения коротких скатов все работы ведутся аналогично.

Процесс сооружения базового варианта

Сначала производится монтаж опор под укладку конькового прогона. Вместо отдельных опорных стоек может использоваться рама, верхняя сторона которой будет служить прогоном для будущей крыши. Затем устанавливают рядовые стропильные ноги. Технологические различия начинаются при установке диагональных ног и нарожников голландской полувальмы. Они ведь обязаны сформировать плоскость укороченного пятиугольного ската, а не полноценной треугольной вальмы, как в стандартных четырехскатных крышах.

Цель достигается путем установки горизонтальной перемычки-прибоины, к углам которой врубкой присоединяются диагональные стропилины. Часть нарожников, расположенных по центру будущего ската, фиксируются верхом к прибоине гвоздями или уголками. Остальные нарожники монтируются обычным методом: к диагональной стропилине верхом, к мауэрлату или балке перекрытия низом.

Чтобы обеспечить жесткость в зоне полувальмы, участки присоединения перемычки к рядовым стропилам усиливают подкосами. Крайние стропильные фермы с обеих сторон делают двойными. Места фиксации перемычки к стойке и к стропилинам дополнительно укрепляют коротышами – прибитыми снизу отрезками доски. Они предотвратят деформацию конструкции при превышении нагрузки.

Возвышающуюся над укороченной вальмой треугольную часть фронтона обшивают доской или листовым материалом. Однако разумные хозяева устраивают в вертикальном треугольнике небольшие окна для поступления естественного освещения и обеспечения вентиляции.

С распространенными типами голландских крыш полувальмовой разновидности и формами стропильных систем ознакомит фото подборка:

Микс Голландии с Данией

Как водится, базовая голландская версия стала почвой для разработки массы модификаций. Согласно одной из них место фронтонного треугольника занимает полувальма аналогичной конфигурации. С пятиугольным укороченным скатом она формирует выпуклый, а не вогнутый угол. Стоит отметить, что и вогнутые углы имеют место в ряде архитектурных решений. В плане схема похожа на привычный конверт, но проекция вальмовых составляющих отличается.

Разница есть в алгоритме строительства. На этапах сооружения двускатной части крыши работы выполняются так, как диктует наслонная или висячая технология. Затем, чтобы создать характерный излом, первым делом перед крайней рядовой стропильной фермой монтируется ее укороченный аналог, а уже к его углам присоединяются диагонали. Дальше все производится по вышеизложенному плану и по чертежам голландской стропильной системы для полувальмовой крыши. Только верхний вальмовый треугольник сооружается по датской методе.

Датская разновидность не менее интересна, чем ее голландская «подруга», но во главе устройства стропильной системы заложен несколько иной способ. По сути, оба типа крыш можно организовать из двух водруженных друг на дружку ярусов. Так возводится ломаная крыша, что вполне подходит, если в чердачном пространстве предстоит расположить мансарду. Однако ломаный метод ощутимо дороже и хлопотнее, чем полувальмовый, с которым стоит ознакомиться с должным вниманием.

Строительство датской крыши по шагам

Уже выяснили, что у короткой датской вальмы треугольная форма, а у смежного с ней фронтона трапециевидная. В плане крыша очень похожа вальмовую конструкцию, но укороченные вальмы намного меньше и их углы не совпадают с углами крыши.

Перед строительством крайне желательно обзавестись достойным проектом и сделать расчеты элементов стропильного каркаса. Маяться с вычислениями размеров каждого элемента слишком муторно. По уверениям опытных кровельщиков, достаточно рассчитать самую длинную деталь системы. Прочим элементам разрешено быть равнозначного или несколько меньшего сечения.

Устройство коньковой части каркаса

Сооружение полувальмового каркаса начинается по общим для всех крыш правилам с установки мауэрлата. На него предстоит опереть нижние пятки рядовых и вальмовых стропильных ног. Следует учесть, что опирание будет производиться на разных уровнях, т.к. верхние плоскости несущих стен и фронтонов находятся на неравнозначной высоте.

Строительство первой очереди стропильной системы производится в четыре этапа:

  • Сооружение мауэрлата. В описываемом примере он не будет схож с традиционной деревянной рамой. Брус для устройства мауэрлата укладывается отдельными полосами: 1 – заподлицо с внутренней поверхностью наружных стен, 2- по центру внутренней несущей стены и 3 – заподлицо с внутренней плоскостью фронтонных стенок.
  • Укладка балок перекрытия. Выполняется она перпендикулярно брусьям мауэрлата основных несущих стен. При необходимости состыковки двух брусьев слабое место соединения нужно располагать над несущей внутренней стеной.
  • Установка опор для конькового прогона на внутреннюю стену. Крайние опорные стойки определяют длину основной части крыши. Расстояние между рядовыми стойками должно быть равным, чтобы нагрузка от крыши распределялась равномерно. Перед креплением вертикальность опор проверяется отвесом или более серьезным лазерным инструментом. После крепления положение стоек временно дополняется вспомогательными укосинами.
  • Установка рядовых стропильных ног основной части скатов, для осуществления чего применяется традиционная наслонная и висячая технология.

Изображения балок перекрытия нет на приведенных в пример рисунках, потому что оно помешало бы уловить принцип процесса. В реальности перекрытие непременно должно быть.

Установка диагональных стропилин

Диагональные стропила датской крыши соединяют край конька с углами фронтонов. Для их изготовления и установки проводится ряд специфических действий, позволяющих выполнять работу с достаточной точностью:

  • Заподлицо с внешней плоскостью фронтонного мауэрлата устанавливается обрезок доски размерами 50×150мм. Его следует временно наживить парой гвоздей, чтобы не сдвинуть и не уронить во время последующей примерки. Обрезок нужен, чтобы одним махом без лишних манипуляций во время примерки отметить положение врубки.
  • Доска произвольных размеров укладывается на 3-4 рядовые стропилины так, чтобы она была четко параллельна коньковому прогону. Горизонтальность своеобразного ориентира контролируется замерами рулеткой или лазерным уровнемером. Далее надо подтянуть доску до предварительно прибитого отрезка. Пересечение доски и отрезка укажет точку, по которой проводится горизонтальная линия предстоящего запила.
  • Из доски 50×200мм изготавливается диагональный элемент стропильной системы. По традиции сначала производится примерка. Доску следует приложить к вершине крайней стропильной фермы и к углу обрезка. Работать лучше вдвоем: один держит заготовку, второй размечает.
  • На внешней, т.е. развернутой к полувальме, стороне заготовки прочерчивается горизонтальная линия четко вдоль центральной оси.
  • С учетом того, что к изготавливаемой стропилине будет плотно примыкать зеркальный ей элемент, с внутренней стороны отмечается линия запила в плоскости. Можно, конечно, не учитывать сразу плоскостной запил, а скорректировать обе диагональные заготовки потом по факту. Как удобнее, мастеру решать на месте.
  • Замеряется величина верхнего запила. Нужна она, чтобы отложить его внизу замеренное расстояние для точного вычерчивания нижнего узла. В примере оно равно 26см.
  • Полученные путем измерений 26 см откладываются вверх от фронтонного мауэрлата в четырех точках, повторяющих воображаемый 3D контур стропильной доски.
  • На твердой почве выполняются все отмеченные запилы – диагональная нога готова. Если особых огрехов в строительстве коробки и укладке мауэрлата не было, можно сразу сделать вторую стропилину этой же полувальмы.

Перед установкой диагональных стропилин фронтонный мауэрлат освобождается от вспомогательного обрезка доски. Готовые стропильные ноги перемещаются на положенное им место и надежно фиксируются. Для крепления верней пятки подойдут гвозди, внизу лучше использовать уголки.

Изготовление и монтаж вальмовых ног

Нижняя пятка диагональной стропильной ноги возвышается над мауэрлатом на расстояние, требующее обязательного измерения. Полученный результат следует отложить от вершины конька и отметить. Из найденной таким путем точки к середине фронтона протягивается шнурка. Она будет служить ориентиром при изготовлении и монтаже центральных вальмовых стропилин.

Для того чтобы установить центральную ногу полувальмы надо:

  • Измерить малкой – строительным угломером угол β, находящийся между шнуркой и опорной стойкой. Он поможет с точностью отчертить линию верхнего запила.
  • Измерить угол φ между диагональными элементами. Он нужен, чтобы сточить на верхней пятки две грани в виде фаски для плотного вхождения в узел.
  • Доска подходящей длины сечением 50×150мм сначала запиливается под углом β, затем запил подтачивается с обеих сторон так, чтобы в торце получился угловой выступ со значением φ.
  • Заготовку снова надо примерить. Ее устанавливают прямо поверх натянутой шнурки, чтобы замерить величину возвышения заготовки над коньковым узлом.
  • Результат переносится вниз для определения глубины нижней врубки. В приведенном примере это 6см. Их откладывают строго по вертикали, от полученной точки проводят горизонталь. Линии для запила врубки нижнего узла готовы.
  • Сразу вслед за разметкой врубки отмечается линия нижнего запила. Для этого надо рулеткой отложить ширину карниза и от воображаемой точки провести вертикаль, пересекающую заготовку вальмовой стропилины.
  • После выполнения всех намеченных запилов вальмовая нога не крепится сразу, а используется в качестве шаблона для производства нарожников.

Нарожники для заполнения вальмовых скатов делают, не отступая от изученной методики, но с учетом реальных размеров и специфики установки. Верхний запил подтачивают только с одной стороны на угол, равный φ/2. С нижним узлом все просто – все линии при правильном раскладе должны быть симметричны. По завершению обработки заготовок все вальмовые элементы устанавливаются и крепятся подобно рядовым собратьям.

Аналогичные действия проводятся при изготовлении и установке нарожников основных скатов. Для формирования нижних запилов используется один из вальмовых элементов. Для верхнего запила сперва отчерчивается линия под углом β, потом ее подтачивают с требующейся стороны под углом, полученным посредством вычислений по формуле 90º- φ/2.

Завершающие этапы сооружения

После установки полного набора полноценных стропильных ног и укороченных их собратьев необходимо провести завершающие этапы, чтобы подготовить стропильную систему к сооружению обрешетки и укладке покрытия.

В числе этапов подготовки:

  • Монтаж фронтонных кобылок, формирующих торцевой свес. Их крепят оцинкованными металлическими уголками к крайним нарожникам основных скатов, опирают врубками на наклонные сектора укороченного фронтона. Шаг установки кобылок приблизительно 1м. Между кирпичной или бетонной стеной и деревянными элементами обязана быть гидроизоляционная прокладка. Нет оснований применять дорогостоящий полимерный или битумно-полимерный материал. Под кобылки можно положить куски рубероида или несколько слоев пергамина.
  • Установка ветровой доски по периметру крыши. Начинают работу с крепления доски 50×150мм к фронтонным и основным свесам. Длину доски для оформления фронтонных карнизов определяют по проекту, корректируют по факту. Рулеткой или шнуркой от диагональной стропильной ноги нужно провести прямую линию к ветровой доске фронтона. Потом надо сверить будущее положение диагональной стропилины по отношению к углу ветровой обшивки с показаниями проекта. Расположенные под углом ветровые доски, прилегающие к кобылкам, сначала примеряются и запиливаются, потом крепятся.
  • Наращивание диагональных элементов производится равнозначной по размерам доской. Сращивают банально отрезки отрезком дюймовки.

Стропильный каркас датского типа готов. Остается подшить карнизы и соорудить обрешетку согласно техническим особенностям укладываемого на крышу покрытия.

Принцип строительства стропильных систем для крыш с укороченными вальмами непрост, но понятен. Сложность заключается только в устройстве торцовых частей, а правила и специфику их сооружения мы описали максимально подробно. Теперь надо полученную информацию применить на практике: самому поупражняться в строительстве или проконтролировать нанятую бригаду.

krovgid.com

Стропильная система полувальмовой крыши: особенности монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Стропильная система является основой кровли

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

  • полувальмовая двухскатная крыша;
  • полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

  • наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
  • эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Полезный совет! Для того чтобы увеличить полезную площадь чердачного помещения, можно использовать конструкцию с разными углами наклона ската.

Среди недостатков полувальмовой кроши стоит отметить:

  • наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

  • в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

  • повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
  • эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
  • низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
  • из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
  • чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
  • необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая выполняет роль основания для удерживания всех элементов;
  • мауэрлат – нижняя опорная балка для стропил;
  • материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
  • кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

Схема устройства полувальмовой крыши и стропильной системы

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Статья по теме:

Односкатная крыша своими руками пошагово: особенности монтажа. Преимущества и недостатки конструкции. Выбор материалов, их подготовка и расчет количества. Угол наклона ската. Уход за конструкцией.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Полезный совет! Располагать шпильки стоит таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли процесс работы.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150×150 мм или в крайнем случае 100×150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50×150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Полезный совет! Оставшееся под коньком пространство лучше не заполнять монтажной пеной. Так не будет нарушена циркуляция воздуха, и вероятность прогнивания деревянной части конька значительно снизится.

Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину теплоизоляционного материала, который вы будете использовать.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

Способы соединения мауэрлата со стропильной ногой

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Полезный совет! Все деревянные элементы крыши перед установкой обязательно нужно обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

Для стропил используются доски размером 50 на 150 мм

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
  2. Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
  3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

Полезный совет! Ширина стропильного шага напрямую зависит от угла наклона крыши. Так, чем больше крутизна крыши, тем больший шаг стропил должен быть выдержан. Это связано с тем, что распределение нагрузки на крутых крышах происходит неравномерно, и в большей мере припадает на несущие стены.

Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

Монтаж полувальмовой крыши: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

Между стропил укладывается утеплитель, чаще всего используется минеральная вата

Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

Завершающим этапом будет гидроизоляция и монтаж кровли

Выбор кровельного материала для полувальмовой крыши

Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

Шифер является достаточно стойким кровельным материалом

Для полувальмовой крыши этот материал мало подходит по двум причинам:

  • такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
  • шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

Металлочерепица — оптимальный вариант по соотношению цены и качества

Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

  • малый вес материала;

Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

  • огнеустойчивость и водонепроницаемость;
  • огромный выбор цветовых и стилистических решений;
  • устойчивость к возникновению плесени и гнили.

Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

Самым долговечным вариантом кровли является керамочерепица

Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

  • малый вес;
  • простота транспортировки и укладки;
  • длительный срок службы;
  • устойчивость к коррозийным повреждениям;
  • большой выбор оттенков.

Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Полувальмовая крыша: фото, двускатная, четырехскатная, схема

При строительстве домов используют совершенно разные типы крыш.

Различаются они, в первую очередь, своей конструкцией.

Принято разделять крыши на совмещенные и скатные.

Крыши скатные устраивают там, где планируют создать чердачное пространство.

Такое пространство может быть жилое (мансарда) или холодное (чердак).

Одна из самых удачных и используемых скатных крыш – это крыша полувальмовая.


Еще такую крышу называют голландской.

Это обычная скатная крыша, у которой по торцам имеются небольшие свесы.

Полувальмовая крыша – это одновременно и очень красивое, и очень практичное решение.

Поскольку после ее устройства образуется одновременно и надежная долговечная кровля, и получается довольно просторная мансарда.

Такая конструкция отличается высокой устойчивостью к ветровым нагрузкам большой интенсивности и воздействию различных атмосферных осадков.

Варианты исполнения

Конструктивно полувальмовая крыша разделяется на двухскатную и четырехскатную.

Двухскатная крыша имеет по торцам свесы небольшого размера.

Именно благодаря этим свесам крыша способна выдержать сильные потоки ветра, и качественно защитить от осадков фронтоны дома.

У полувальмовой крыши такого типа много преимуществ.

Такая крыша позволяет получить на чердаке довольно большое пространство.

И конструктивно ее можно сделать какой угодно в зависимости от климата и вида кровельного материала.

Если в местности, где строится дом, зимы суровые и с большим количеством снега, то скаты крыши будут крутыми, а свесы – небольшими.

Если же климат более мягкий, и снега выпадет немного, то свесы делают побольше, а скаты более пологими.

Полувальмовая четырехскатная крыша является мансардной конструкцией с изломанным скатом.

Такую крышу устраивают, когда площадь помещения невозможно вписать в треугольную форму.

Под крышей в итоге остается очень много пространства, которое можно использовать, как хозяину здания будет угодно.

Хоть в роли жилой комнаты, хоть в роли чердака для хлама.

Преимущества и недостатки

Основное преимущество полувальмовой крыши – это возможность на чердаке обустроить жилое пространство.

Верхняя часть ската в таком случае желается пологой, а его нижняя часть – крутой.

Практически отвесной.

Использование кровли такого типа позволяет защитить фронтоны от ветра, снега и дождя.

Но, кроме преимуществ, такая крыша имеет и недостатки.

Их несколько:

  1. Стропильная система полувальмовой крыши довольно сложна. В ней содержится большое количество ребер, ендов, всевозможных подкосов, промежуточных стропил, нарожников, упоров, шпренгелей и иных элементов.
  2. При устройстве крыши такого типа расходуется большое количество кровельного и пиломатериала.
  3. Устроить такую крышу своими руками очень сложно и заниматься этим должны профессионалы.

Фотографии

Этот тип кровли может выглядеть довольно разнообразно.

Но все варианты очень красивы.



Устройство полувальмовой крыши

Полувальмовая кровля включает в себя довольно большое количество элементов.

Каждый элемент играет в общей картине свою специфическую роль и исключить его нельзя.

Роль несущего скелета играют мауэрлат и стропильная система.

Еще о способах крепления стропил к мауэрлату.

Об утеплении крыши изнутри в статье: http://proroofer.ru/montaz/uteplenie/uteplenie-kryshi-iznutri.html. Описано утепление кровли различными материалами.

О свойствах шифера здесь. О размерах и свойствах волнового и плоского шифера.

Стропильная система состоит из:

  • стропильных ног и полуног;
  • подкосов и ригелей;
  • конькового бруса и упоров;
  • обрешетки;
  • ендов и иных элементов, которые используются для того, чтобы обеспечить прочность и надежность в целом всей стропильной системы.

Если имеется определенная подготовка и уровень навыков, то разработать проект дома с полувальмовой крышей несложно и самостоятельно.

Но предпочтительнее, чтобы этим занимался профессионал.

Тогда можно гарантировать, что конструкция крыши будет соответствовать чертежу и получится прочной и надежной.

Виды стропильных систем

Вальмовая крыша, как и любая другая, состоит из стропильной системы и каркаса.

Сверху укладывается «кровельный пирог».

Очень важно, чтобы распределение нагрузки производилось равномерно на всю конструкцию, стены сооружения и его фундамент.

При возведении вальмовой крыши могут быть использованы разные типы стропильных систем.

Использование конкретной системы зависит от того, существуют ли в конструкции дома опоры или внутренние несущие стены.

Системы стропил существуют наслонные и висячие.

Висячая конструкция имеет 2 опоры, без промежуточной поддержки.

Опирается конструкция на несущие стены здания.

При использовании висячей конструкции на стены здания передается большое распирающее усилие.

Чтобы снизить его, используют затяжки из металла или дерева, которые соединяют стропильные ноги.

Система, имеющая наслонные стропила, используется там, где имеются внутри дома промежуточные стены.

Торцами стропила опираются на мауэрлат, который уложен и закреплен по периметру несущих стен.

Опорой для средней части стропила служит конструкция, которую устанавливают на среднюю несущую стену.

Такая конструкция весит меньше, чем при использовании висячих стропил и пиломатериалов на ее сооружение требуется меньше.

Такую конструкцию отличает от других высокая прочность и жесткость.

Монтаж стропильной системы

Процесс монтажа начинается с укладки на несущие стены здания мауэрлата.

Поверх стен заливается бетонный пояс с металлическими шпильками, установленными вертикально.

Шаг между шпильками составляет 120 см.

Чтобы в дальнейшем не возникло сложностей между стыковкой мауэрлата и стропила, располагать шпильки следует между стропилами.

Затем на бетонный пояс кладут несколько слоев рубероида и устанавливают мауэрлат, в котором предварительно устраивают отверстия под шпильки.

Для мауэрлата, как правило, используют брус, имеющий сечение 150 х 150 мм.

Конструктивно устройство полувальмовой крыши представляет собой устройство конька, к которому присоединяются диагональные или накосные стропила.

Схема стропильной системы полувальмовой крыши


Для присоединения изготавливают особые вырубки и затем соединяют элементы при помощи скоб с мауэрлатом или коньком.

Продолжением конька являются диагональные стропила.

Эти элементы сходятся с углами здания и большая часть нагрузки от кровли лежит именно на них.

Поскольку на диагональные стропила опираются стропильные полуноги (нарожники), то изготавливают стропила из спаренных досок.

В итоге увеличивается несущая способность.

Затем, после того, как установлены нарожники, производят монтаж рядовых стропил, которые опираются на мауэрлат и конек.

Шаг стропил зависит от того, какой планируется использовать материал для утепления.

Если требуется перекрыть пролет большой длины, то используются дополнительные подкосы и упоры.

Монтаж кровельного материала

После того, как стропильная система установлена, можно укладывать «кровельный пирог».

Работы выполняются в такой последовательности:

  1. Между стропилами укладывается теплоизоляция. Используют для этого пенополистирол, вату минеральную или другие подходящие материалы.
  2. Поверх теплоизоляции укладывается гидроизоляция.
  3. Для закрепления гидроизоляции используется контробрешетка, которую монтируют поверх мембраны.
  4. Затем монтируется обрешетка в шахматном порядке. Если кровля планируется мягкая, то обрешетку изготавливают сплошной, без зазоров.
  5. Поверх обрешетки укладывается кровельный материал, который закрепляется к обрешетке;
  6. Для того чтобы защитить утеплитель от сырости, с внутренней стороны его закрывают пароизоляцией;
  7. Поверх пароизоляции монтируют декоративную обшивку;
  8. Выполняют установку коньков, обшивают карнизную коробку.

Конечно, такая система сложна, но она и надежна при этом.

Не следует забывать, что кровля должна проветриваться, и заранее позаботиться об этом.

Видео о полувальмовой крыше.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

фото, чертеж, конструкция, устройство. Как сделать полувальмовую крышу своими руками?

При строительстве современных домов используются разные типы крыш, отличающиеся между собой по конструктивным особенностям. Они могут быть совмещенными или скратными, последняя разновидность имеет чердачное пространство, которое может быть холодным или обустроенным для жилья. Одной из наиболее распространенных разновидностей таких кровель выступает полувальмовая крыша, которая еще называется голландской.

Она представляет собой конструкцию со свесами по торцам. Благодаря особенностям это крыша выдерживает сильные ветровые нагрузки, а фронтоны постройки оказываются хорошо защищены от осадков. Полувальмовая крыша может быть выполнена в виде двускатной или четырехскатной.

Преимущества полувальмовой крыши

Если вальмовая кровля предусматривает наличие двух скатов в виде трапеции, а также двух скатов в виде треугольников, то они обретают ломаную линию. Конструкция в этом случае может быть индивидуальной и зависит от климата, разновидности кровельного покрытия, а также наличия жилого помещения на чердаке. Влияние на выбор типа кровли, конечно же, оказывает климат. При высоких снеговых нагрузках кровли выполняются с крутыми скатами и небольшими свесами. Если же зима малоснежная, то скаты могут иметь небольшой уклон, который больше, чем в вышеописанном варианте.

Преимуществом такой кровли выступает возможность обустроить на чердаке пространство для жилья. При этом наилучшим выбором станет мансардная полувальмовая кровля. Если требуется сделать жилое пространство больше, то скаты необходимо сформировать с разными уклонами. Верхняя часть ската делается пологой, тогда как нижняя должна иметь отвесной вид. Эта разновидность кровли и защищает фронтоны от ветра, снега и дождя, что можно назвать положительными качествами.

Основные недостатки

Прежде чем вами будет выстроена полувальмовая крыша, необходимо учесть и ее минусы, среди них следует выделить сложность формирования стропильной системы за счет огромного количества ребер, ендов, а также промежуточных стропил. Предстоит использовать подкосы, нарожники и разные промежуточные элементы. Помимо прочего, вы столкнетесь с высоким расходом материала как при устройстве кровельного материала, так и стропильной системы. Перед мастером будет стоять довольно сложная задача укладки кровельного покрытия.

Устройство полувальмовой крыши

Полувальмовая крыша будет иметь в составе множество конструктивных элементов, а именно: мауэрлат, стропильную систему, тепло-, гидро- и пароизоляцию, а также кровельное покрытие. Стропильная система имеет конек, стропильные ноги, подкосы, систему обрешётки, упоры, укосины, а также ригели и прочие элементы. Все они придают жесткость конструкции стропильной системы.

Перед тем как вами будет начато строительство такой крыши, необходимо уложить мауэрлат, который располагается на несущих стенах. Если они выполнены из кирпича, то сверху укладывается армированный пояс из железобетона. В него во время обустройства необходимо установить вертикальные оцинкованные шпильки, на которые насаживается брус мауэрлата. Шпильки должны обладать такой длиной, чтобы из бруса они были видны на 3 сантиметра. Минимальный их диаметр составляет 10 миллиметров. Расстояние между данными элементами составляет 120 сантиметров.

Совет мастеру

Когда вами будет выстраиваться полувальмовая крыша, шпильки необходимо располагать между стропилами, в этом случае стык мауэрлата и стропил не будет усложнен.

Методика проведения работ и конструктивные особенности крыши

На армирующий пояс укладывается рубероид в два слоя, далее можно переходить к установке бруса мауэрлата, который располагается на шпильках. Для него используется брус квадратного сечения со стороной в 150 миллиметров, в разрезе элемент имеет размеры 100x150 миллиметров. Отверстия должны быть проделаны заранее, так как брус обрабатывается антисептиком, что исключает гниение древесины.

Полувальмовая крыша, фото которой представлены в статье, включает устройство диагональных или накосных стропил, а также конька. Первые фиксируются посредством специальных врубок, которые иногда заменяются железными скобами. Крепление производится к коньку и мауэрлату. Диагональные стропила выступают в качестве продолжения конька, который раздваивается в верхней точке. Эти ветви сходятся с углами постройки и претерпевают в процессе эксплуатации большую нагрузку. На диагональные стропила должны опираться стропильные полуноги, поэтому они выполняются из спаренной доски, сечение которой составляет 50x150 миллиметров.

Рекомендации по установке накосных стропил

Полувальмовая крыша, чертеж которой представлен в статье, может иметь стропила, а их сечение рассчитывается по специальной формуле. Однако частные мастера этого никогда не делают. Способ усиления накосных стропил в виде спаривания досок позволяет повысить их несущую способность, а при внушительных габаритах крыши сформировать довольно длинную неразрезную балку. В процессе работ при этом могут применяться доски одного размера. Что касается диагональных стропил и рядовых, это облегчает работу. Сначала должны быть установлены накосные элементы, а после прочно зафиксированы к коньку и мауэрлату. Затем можно переходить к монтажу рядовых, которые будут опираться на мауэрлат и конек.

На что следует обратить внимание при обустройстве полувальмовой крыши

Когда строится полувальмовая крыша своими руками, расстояние между стропилами необходимо выбрать таким образом, чтобы оно соответствовало ширине утеплительного материала. На их концах необходимо сформировать врезки, обеспечивающие упор в мауэрлат. Эти элементы будут упираться еще и в конек четырехскатной конструкции. Сбоку стропила фиксируются скобами или металлическими накладками в виде уголков. При пролетах внушительных размеров все элементы следует усилить упорами, подкосами. Диагональные стропила подпираются шпренгельной фермой. Стойки и упоры опираются на плиту перекрытия, что верно в том случае, если она железобетонная. В остальных вариантах следует монтировать дополнительные стяжки на балки перекрытия здания.

Основные ошибки

Устройство полувальмовой крыши не позволит добиться желаемого эффекта, если деревянные элементы не будут обработаны антисептиками. Эти составы позволяют предохранять древесину от пожара и гниения. Помимо прочего, некоторые мастера используют строительную пену для заполнения пространства под коньком. Этого делать не следует, в противном случае воздух в подкровельном пространстве не будет циркулировать, деревянные части конька будут подвергаться гнилостным процессам.

Конструктивные особенности кровельного пирога

Если вы задумались над вопросом о том, как сделать полувальмовую крышу своими руками, то вы должны ознакомиться с особенностями кровельного пирога, который предусматривает обустройство обрешётки, слоя паро-, гидроизоляции и укладку утеплительного материала. На заключительном этапе застилается кровельный материал. Пароизоляцией может выступить пленка, которая имеет покрытие в виде алюминиевой фольги. При этом фольгированная поверхность должна быть обращена внутрь чердачного помещения. Фиксация пленки производится с помощью степлера. Утеплителем может выступить каменная или минеральная вата, представленная в рулонах или матах. Конструкция полувальмовой крыши предусматривает укладку утеплителя между стропилами, поверх настилается гидроизоляционный материал.

Заключение

Важно помнить, что вентиляция и проветривание очень важны для любой кровли. Воздух может свободно перемещаться во внутреннем пространстве благодаря тому, что под коньком кровли есть определенное расстояние.

fb.ru

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

Содержание статьи

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Стропильная система является основой кровли

Содержание

  • 1 Полувальмовая крыша для жилого дома
  • 2 Преимущества и недостатки полувальмовой крыши: фото красивых домов
    • 2.1 Мансардная полувальмовая крыша
  • 3 Как устроена стропильная система полувальмовой крыши: схема и фото примеры
  • 4 Стропильная система полувальмовой крыши: основы монтажа
    • 4.1 Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними
    • 4.2 Монтаж полувальмовой крыши: завершающие этапы строительства
    • 4.3 Выбор кровельного материала для полувальмовой крыши

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

  • полувальмовая двухскатная крыша;
  • полувальмовая четырехскатная крыша.

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Дом из красного кирпича с полувальмовой крышей

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Интересный вариант использования полувальмовой крыши с тростниковым покрытием

Среди преимуществ полувальмовой крыши выделяют:

  • наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
  • эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Среди недостатков полувальмовой кроши стоит отметить:

  • наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

Жилой дом, крыша которого покрыта керамочерепицей

  • в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Четырехскатная полувальмовая крыша

Для этого типа кровли характерны следующие преимущества и недостатки:

  • повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
  • эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
  • низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
  • из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
  • чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
  • необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая выполняет роль основания для удерживания всех элементов;
  • мауэрлат – нижняя опорная балка для стропил;
  • материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
  • кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

Схема устройства полувальмовой крыши и стропильной системы

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Монтаж стропильной системы на несущие стены дома

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150?150 мм или в крайнем случае 100?150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

Схема стропильной системы с использованием двойных досок для лучшей фиксации

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50?150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

Способы соединения мауэрлата со стропильной ногой

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

Для стропил используются доски размером 50 на 150 мм

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

  • Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
  • Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
  • Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).
  • Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

    Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

    Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ? 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

    Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

    Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

    Монтаж полувальмовой крыши: завершающие этапы строительства

    Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

    Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

    Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

    Между стропил укладывается утеплитель, чаще всего используется минеральная вата

    Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

    Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

    И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

    Завершающим этапом будет гидроизоляция и монтаж кровли

    Выбор кровельного материала для полувальмовой крыши

    Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

    В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

    Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

    Шифер является достаточно стойким кровельным материалом

    Для полувальмовой крыши этот материал мало подходит по двум причинам:

    • такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
    • шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

    Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

    Металлочерепица — оптимальный вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

    Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

    Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • малый вес материала;

    Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

    • огнеустойчивость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к возникновению плесени и гнили.

    Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

    Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

    Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

    Самым долговечным вариантом кровли является керамочерепица

    Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

    Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

    • малый вес;
    • простота транспортировки и укладки;
    • длительный срок службы;
    • устойчивость к коррозийным повреждениям;
    • большой выбор оттенков.

    Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

    Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

    Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

    ibuildrussia.ru

    Полувальмовая крыша:стропильная система, фото, видео, способы монтажа

    Полувальмовая крыша: стропильная система полувальмовой крыши, фото, видео, и способы монтажа полувальмовой крыши, вы узнаете прочитав эту статью на сайте jmsi.ru. В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

    Стропильная система является основой кровли

    Полувальмовая крыша для жилого дома


    Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

    В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

    • полувальмовая двухскатная крыша;
    • полувальмовая четырехскатная крыша.

    Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

    Дом из красного кирпича с полувальмовой крышей

    к содержанию ↑

    Преимущества и недостатки полувальмовой крыши: фото красивых домов


    Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

    Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

    Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

    Интересный вариант использования полувальмовой крыши с тростниковым покрытием

    Среди преимуществ полувальмовой крыши выделяют:

    • наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
    • эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
    • надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

    Полезный совет! Для того чтобы увеличить полезную площадь чердачного помещения, можно использовать конструкцию с разными углами наклона ската.

    Среди недостатков полувальмовой кроши стоит отметить:

    • наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

    Жилой дом, крыша которого покрыта керамочерепицей

    • в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
    • процесс укладки кровельного покрытия также приобретает некоторые сложности.

    Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

    к содержанию ↑

    Мансардная полувальмовая крыша


    Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

    Четырехскатная полувальмовая крыша

    Для этого типа кровли характерны следующие преимущества и недостатки:

    • повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
    • эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
    • низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
    • из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
    • чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
    • необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

    Для полувальмовой крыши с мансардой используется кровля из металлочерепицы

    к содержанию ↑

    Как устроена стропильная система полувальмовой крыши: схема и фото примеры


    Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

    • стропильная система, которая выполняет роль основания для удерживания всех элементов;
    • мауэрлат – нижняя опорная балка для стропил;
    • материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
    • кровельное покрытие, которое обеспечивает механическую защиту.

    Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

    Схема устройства полувальмовой крыши и стропильной системы

    Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

    Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

    Полезный совет! Располагать шпильки стоит таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли процесс работы.

    Монтаж стропильной системы на несущие стены дома

    Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

    Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150×150 мм или в крайнем случае 100×150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

    к содержанию ↑

    Стропильная система полувальмовой крыши: основы монтажа


    Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

    Схема стропильной системы с использованием двойных досок для лучшей фиксации

    В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50×150 мм, обеспечивая таким образом усиленную основу.

    Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

    Полезный совет! Оставшееся под коньком пространство лучше не заполнять монтажной пеной. Так не будет нарушена циркуляция воздуха, и вероятность прогнивания деревянной части конька значительно снизится.

    Соединение стропил с помощью металлических скоб обеспечивает дополнительную жесткость конструкции

    Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

    Полезный совет! Расстояние между стропилами должно учитывать ширину теплоизоляционного материала, который вы будете использовать.

    Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

    Способы соединения мауэрлата со стропильной ногой

    Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

    Полезный совет! Все деревянные элементы крыши перед установкой обязательно нужно обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

    к содержанию ↑

    Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними


    Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

    Для стропил используются доски размером 50 на 150 мм

    Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

    1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
    2. Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
    3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

    Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

    Перед началом работы необходимо посчитать точное количество используемых балок исходя из проекта

    Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

    Полезный совет! Ширина стропильного шага напрямую зависит от угла наклона крыши. Так, чем больше крутизна крыши, тем больший шаг стропил должен быть выдержан. Это связано с тем, что распределение нагрузки на крутых крышах происходит неравномерно, и в большей мере припадает на несущие стены.

    Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

    Чертеж полувальмовой крыши в соответствии с индивидуальными требованиями

    к содержанию ↑

    Монтаж полувальмовой крыши: завершающие этапы строительства


    Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

    Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

    Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

    Между стропил укладывается утеплитель, чаще всего используется минеральная вата

    Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

    Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

    И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

    Завершающим этапом будет гидроизоляция и монтаж кровли

    к содержанию ↑

    Выбор кровельного материала для полувальмовой крыши


    Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

    В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

    Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

    Шифер является достаточно стойким кровельным материалом

    Для полувальмовой крыши этот материал мало подходит по двум причинам:

    • такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
    • шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

    Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

    Металлочерепица — оптимальный вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

    Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

    Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • малый вес материала;

    Удобным вариантом кровли для полувальмовой крыши можно считать гибкую битумную черепицу

    • огнеустойчивость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к возникновению плесени и гнили.

    Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

    Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

    Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

    Самым долговечным вариантом кровли является керамочерепица

    Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

    Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

    • малый вес;
    • простота транспортировки и укладки;
    • длительный срок службы;
    • устойчивость к коррозийным повреждениям;
    • большой выбор оттенков;

    Оцинкованный профнастил отличается доступной ценой и неплохими прочностными характеристиками

    Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

    Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.

    jmsi.ru
