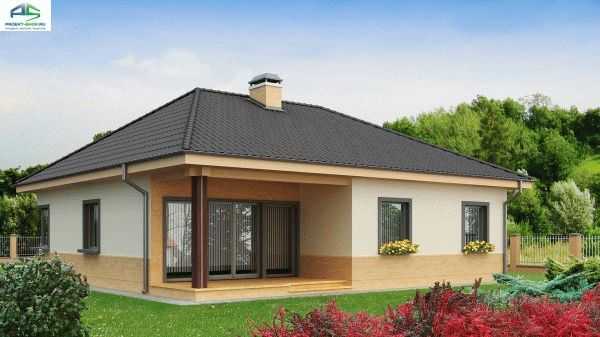

Проекты одноэтажных домов с 4-х скатной кровлей

Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

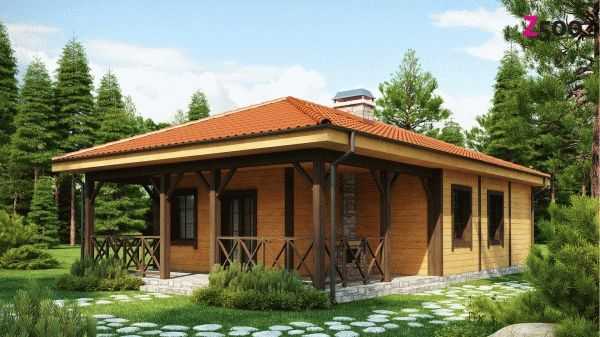

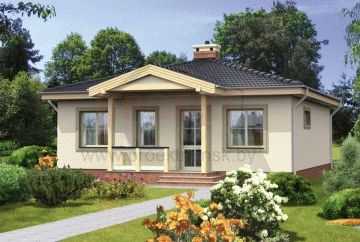

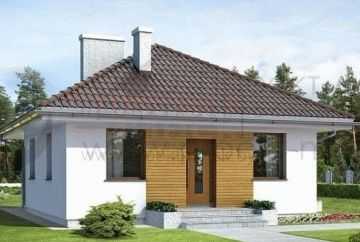

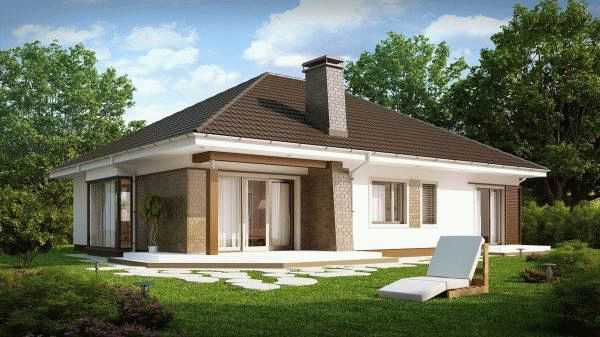

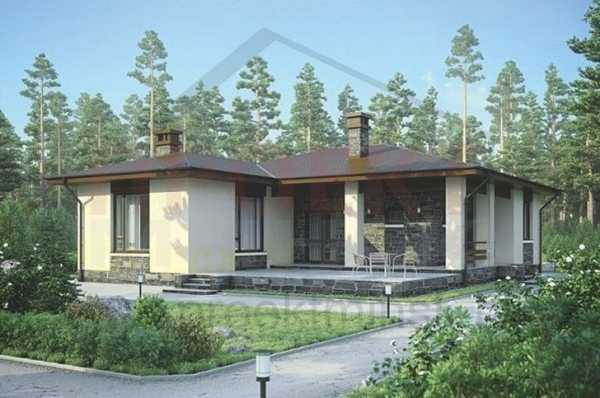

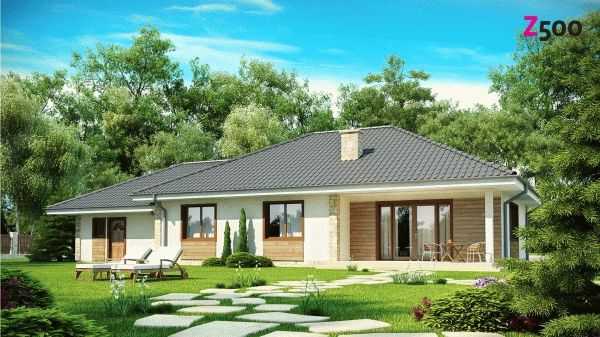

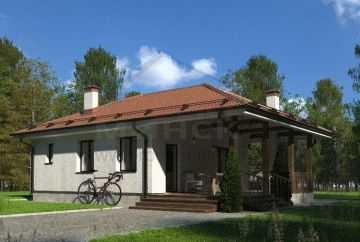

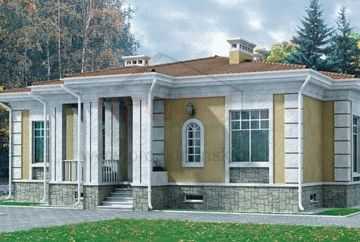

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

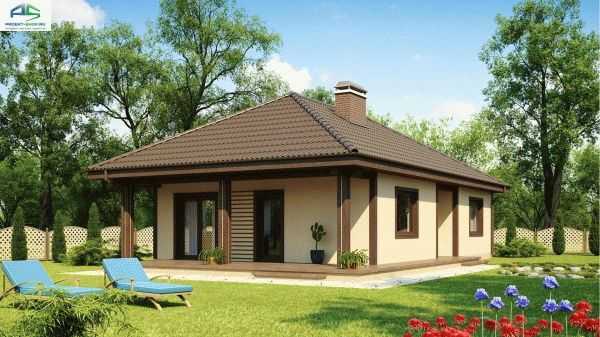

Проекты одноэтажных домов с 4х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

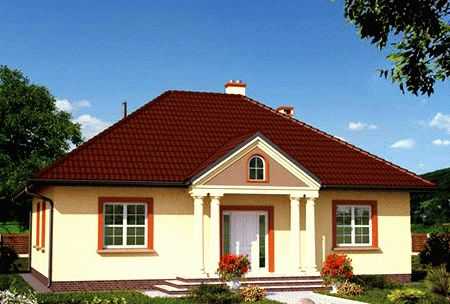

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

z500proekty.ru

4 х скатная крыша — Всё о металлочерепице

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией :

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

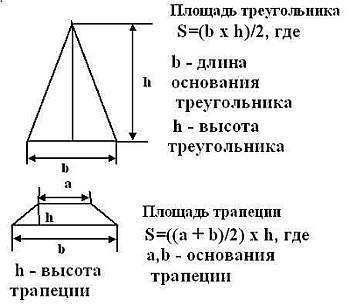

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится :

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности :

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.

Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Комментарии (0)

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

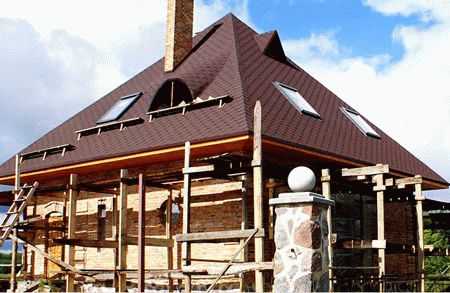

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;

Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.

Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

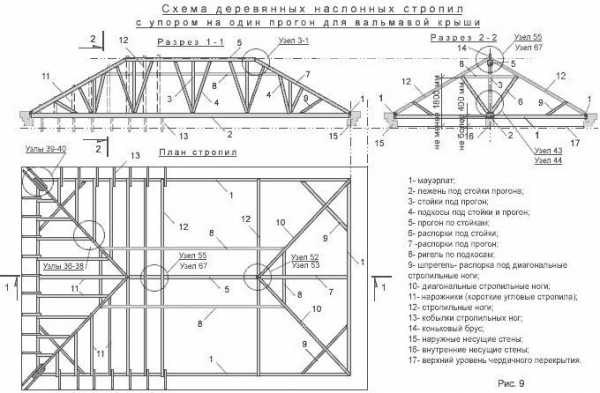

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.

Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.

Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.

Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.

Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.

Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.

Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

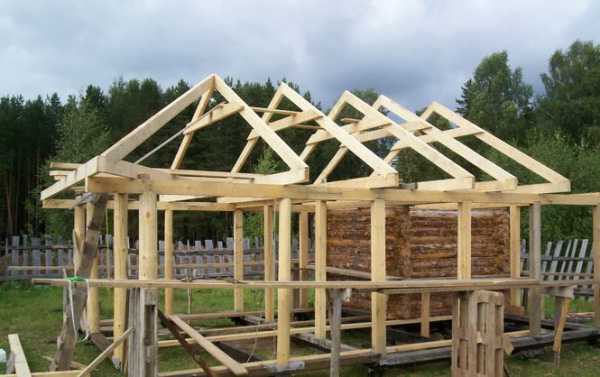

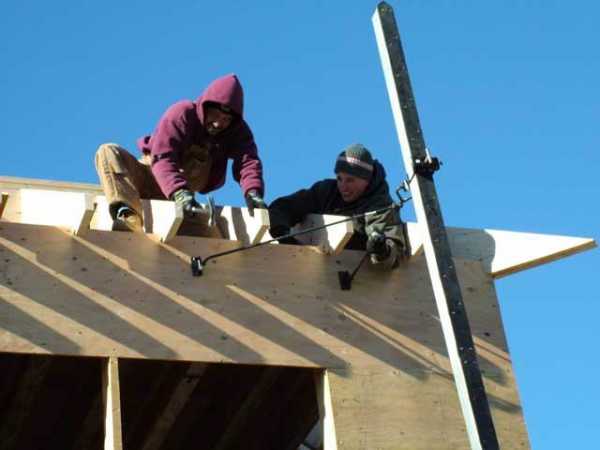

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.

Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.

Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.

Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.

Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.

Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.

Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.

Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.

Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

Видео-инструкция

Устройство стропильной системы четырехскатной крыши

Плоскость 2-х из 4-х скатов такой крыши выполняются в виде трапеции, а 2 другие — в виде треугольника. Последние и носят название «вальмы». Эта конструкция не оснащается фронтонами. Окна на мансарде или слуховые устанавливаются на скатах.

Шатровые крыши

В этой конструкции плоскость 4-х треугольных скатов стыкуются вверху. Из-за этого получается пирамида. состоящая из 4-х углов, в основании которой располагается прямоугольник или квадрат. Здесь также отсутствуют фронтоны.

Полувальмовые кровли

Здесь плоскость вальма будет ломаной, состоящей из 2-х частей: верхняя — треугольная. а нижняя — трапецевидная .

Особенности конструкции стропил для кровли вальмового типа

Стропила такой кровли имеют 4 ноги по диагонали. Они низом уперты в углы дома, а верхом — парно сходятся в коньках опор. Для стропил, расположенных по диагонали, опорой служит:

каркасный дом — верх креплений каркаса;
дом из дерева — верх стен снаружи;
дом из кирпича — мауэрлат.

Мауэрлат являет собой брусья из дерева 100×100 мм. Его прямой функцией является разделение централизованной нагрузки от стропил на стены. Помимо этого, он держит кровлю от срыва при сильном ветре. По этой причине, такая деталь должна быть прикручена к стене проволочными петлями.

Прогон коньков, который является основой для накосных стропил вверху, является балкой из дерева, сечение которой совпадает со стропилами по диагонали. Вместо фронтона из кирпича опорами для таких брусьев является стойка из дерева 100×100 мм, шаг 3−4 м.

По протяженности накосные стропила превосходят другие, также на них передается нагрузка от нарожников. Так получается, что в общем на стропило по диагонали нагрузка выше в 1,5 раза, чем на остальные.

Скаты вальмовой кровли получаются благодаря промежуточным стропилам. Их крепят между собой при помощи мауэрлата, а также балки коньков. Между ними расстояние должно быть 100−120 см. Сечение этих элементов рассчитывается отдельно, в зависимости от нагрузок, которые приходятся на них.

Стропила из углов отличаются более короткой длиной, поэтому их нередко зовут «полуногами ». Торец вверху угловых стропил упирается в диагональное, а внизу — в мауэрлат.

Особенности стропильной системы для кровли шатрового типа

Система стропил 4-х скатной кровли шатрового типа отличается такими особенностями. Сооружение опирается на 4 опорные стены. На всех них должен быть мауэрлат. он передает нагрузку на опорные стены. Мауэрлат должен быть жестко прикреплен к стене с использованием конструкций из металла, заходящих в глубину стен.

Нередко наружные стены сохраняют мауэрлат от горизонтального сдвига. Вверху стены, где держится мауэрлат, оставляется проем внутри кладки.

Если кровля не отличается большим размером, то нет обязательного применения длинных мауэрлатов, можно просто использовать короткий брус, который соединяется в углу кровли под углом в 90 градусов. Но учтите, что тогда потребуется усиление по диагонали.

В кровле шатрового типа 4 накосных стропила. Они прикрепляются в углу основы кровли, а сходятся они там, где соединяется мауэрлат. Вверху стропила сходятся в одной точке. Накосные стропила бывают наслонного типа (при наличии несущих стен) или висячего. Если используется наслонная стропильная конструкция, то она будет легче по массе, но выдерживает высокие нагрузки.

Для увеличения жесткости мауэрлат соединяется между собой перемычками по диагонали. Нередко это усиление требуется при недлинном мауэрлате.

Стропильная система ломаной крыши из 2-х скатов

По конструкции эти системы можно поделить на:

Первые являются брусьями, с 2-мя опорными точками в виде стен. В таком случае на ногу приходится 2 типа нагрузок: изгиб и сжатие. Распределение нагрузки по горизонтали висячими стропилами производится на их опорные точки. Чтобы снизить такое влияние, их нужно соединить затяжкой из металла или дерева.

Наслонные стропила являют собой брус с промежуточной подпоркой, которая имеет опоры на стены внутри здания или дополнительные опорные элементы. Главным влиянием на опору является изгиб. Для создания несущей кровельной конструкции можно применять наслонные, в случае расположения между собой промежуточных опор не более. чем в 6,5 метров.

Общие рекомендации и советы по созданию стропильных систем в 4-х скатных кровлях

Если вы решили создать систему стропил для 4-х скатной крыши своими руками, то вам важно знать общие правила. при их соблюдении ваша работа будет удачной:

Выбрите для себя подходящий вид системы стропил.
Сделайте чертеж кровли.
Определите будущий угол наклона крыши .
Выберите разновидность стропильной системы. Если дом небольшого размера, то подойдет и висячая система. В случае строения побольше потребуется наслонная.
Подсчитайте необходимый метраж материала. толщину доски и брусьев.
Купите все инструменты.
Главную часть конструкции стропил лучше собрать на земле, а потом поднять наверх и продолжить монтировать оставшуюся часть.
Надежно крепите все элементы друг с другом.
Придерживайтесь всех правил техники безопасности. ведь работы ведутся на высоте.

Обустройство двухскатной крыши

Двускатная крыша своими руками

Источники: http://vseokrovle.com/valmovaja/45-kak-rasschitat-chetyrehskatnuju-kryshu.html, http://krovlyakrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html, http://fasad.guru/krysha/konstrukciya/ustroistvo-stropilnoi-sistemy-chetyrehskatnoi-kryshi.html

stroykrishu.ru

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

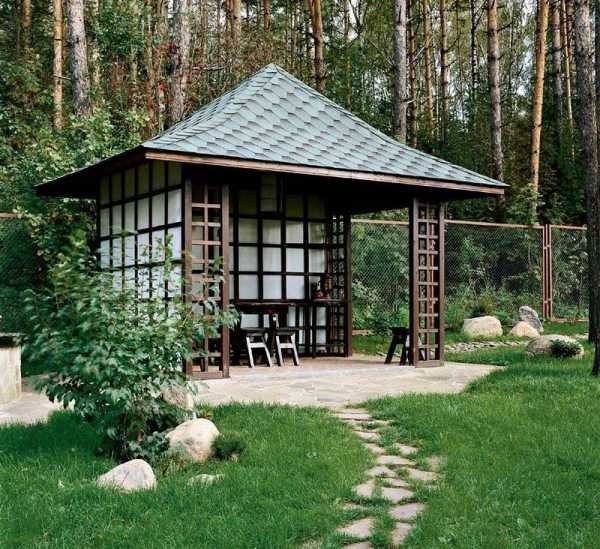

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

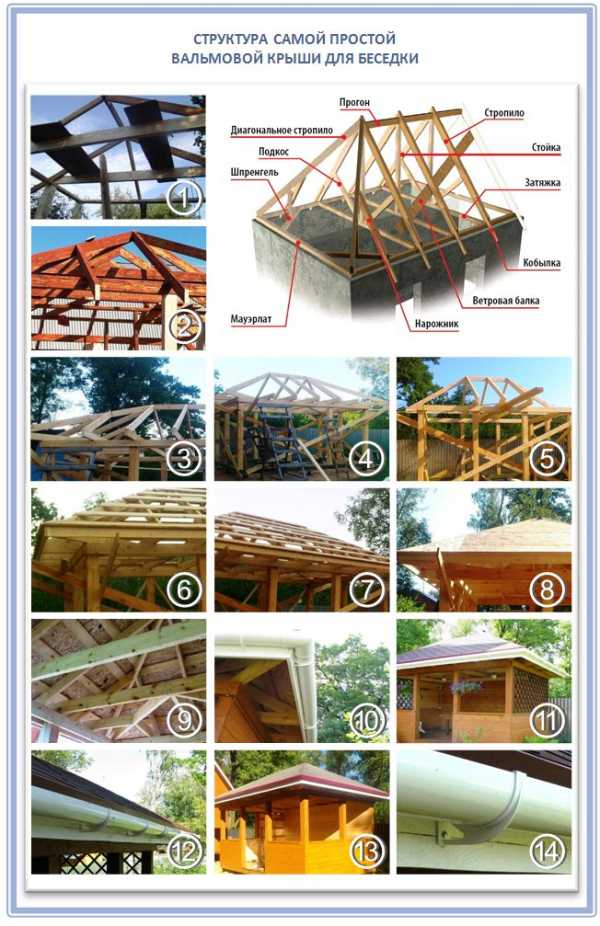

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

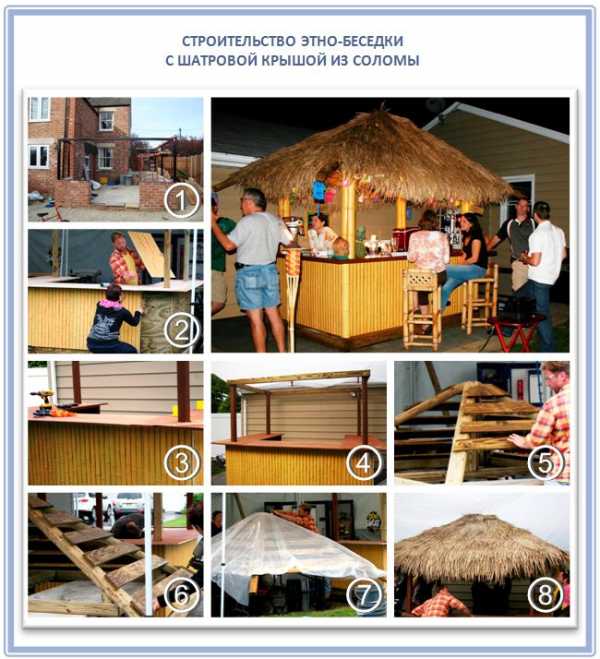

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

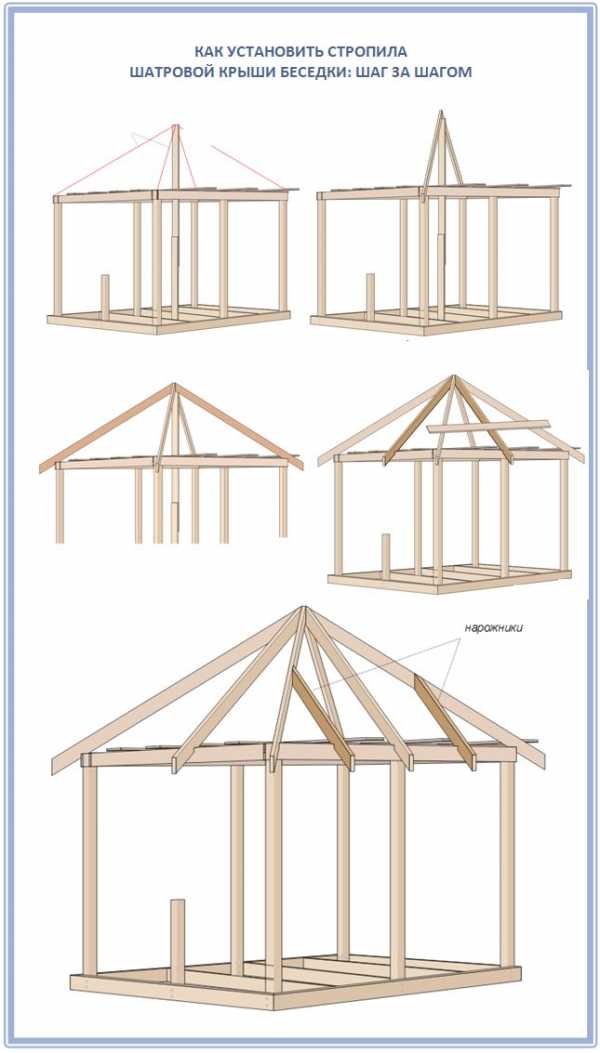

Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

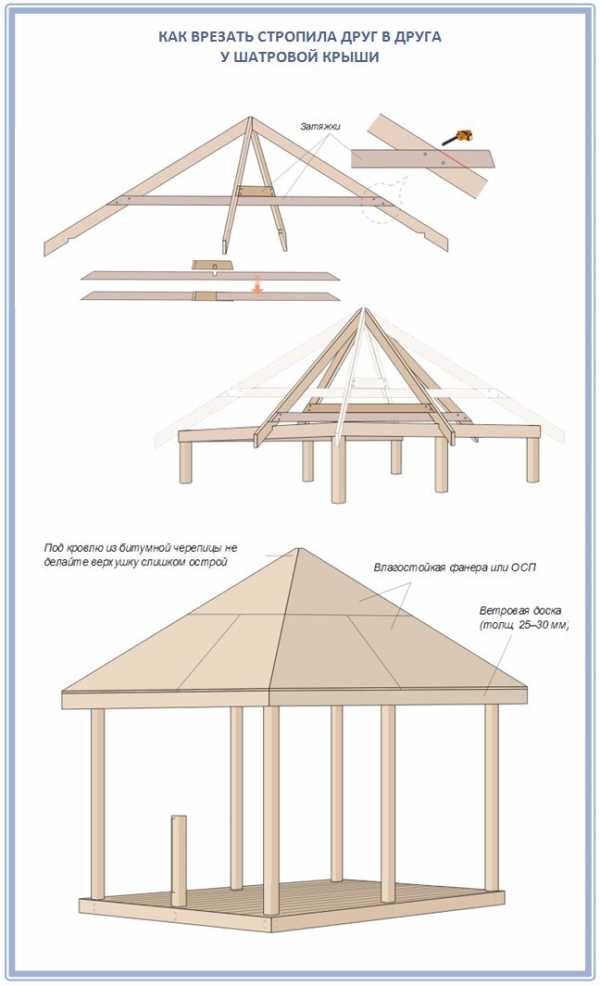

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

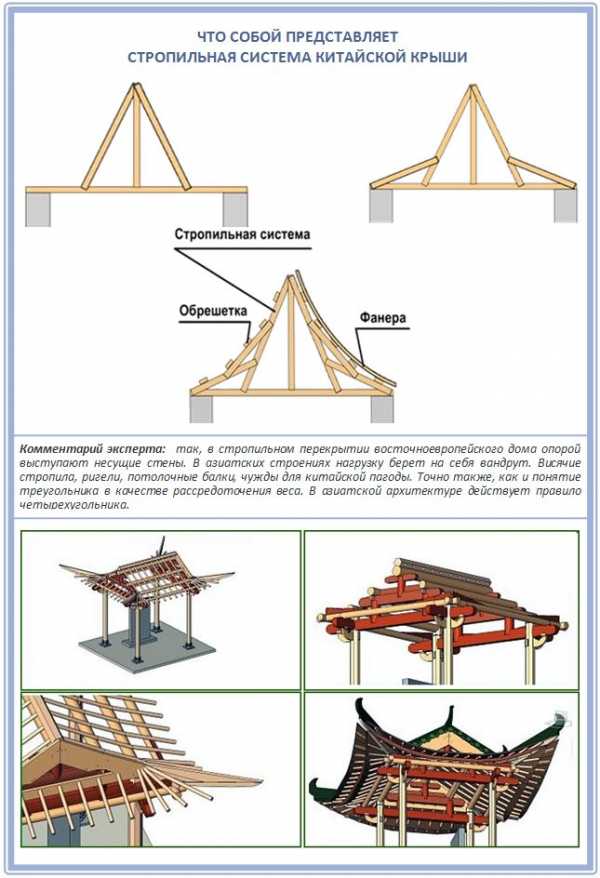

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

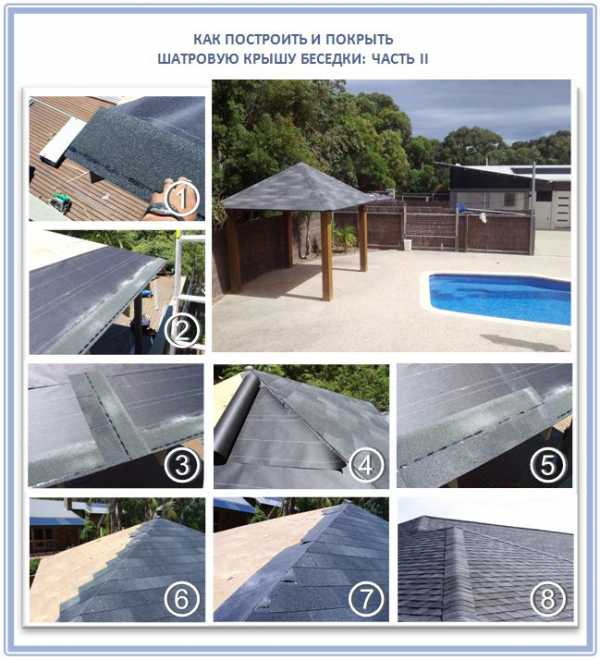

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

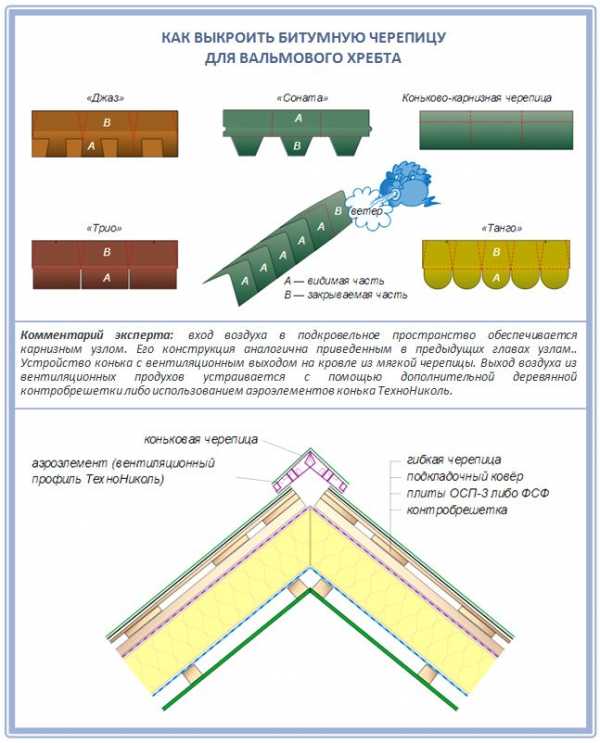

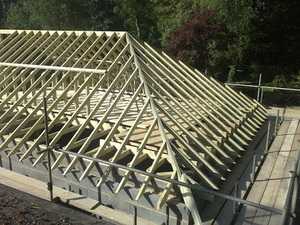

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

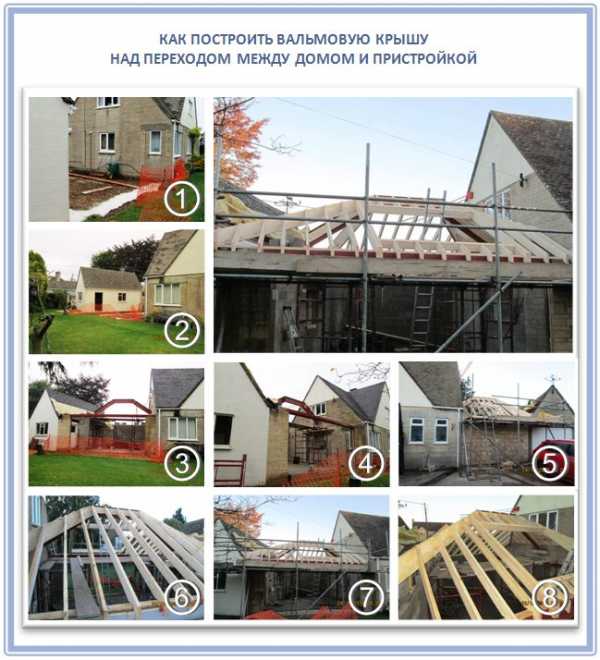

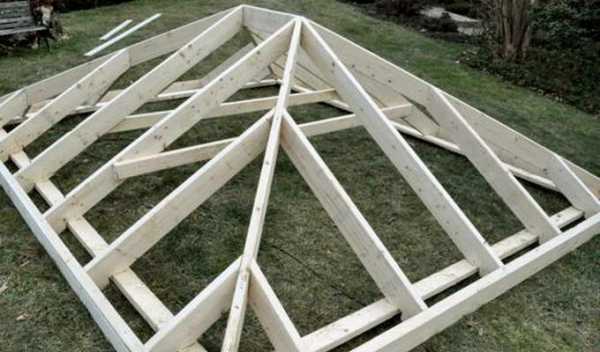

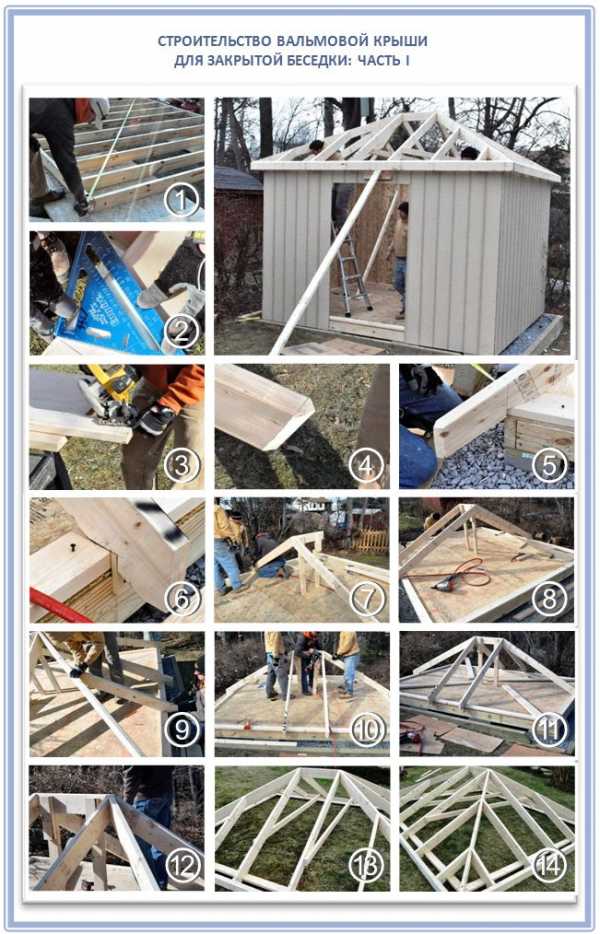

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

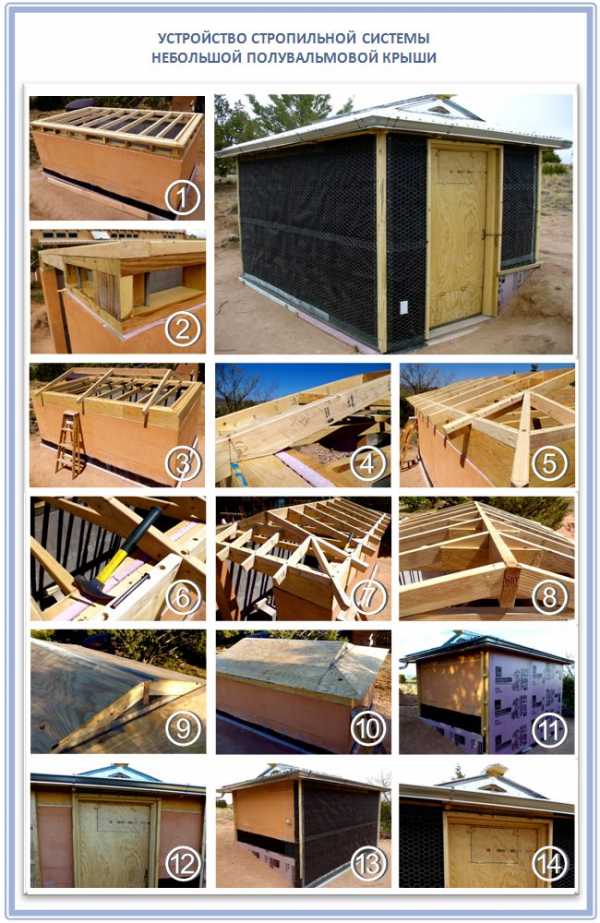

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

krovgid.com

Дома с четырехскатной крышей проекты

Проекты домов с четырехскатной крышей

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.
