Вальмовая крыша своими руками: пошаговое руководство как сделать

Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.

Что такое вальмовая крыша?

В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.

В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.

Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.

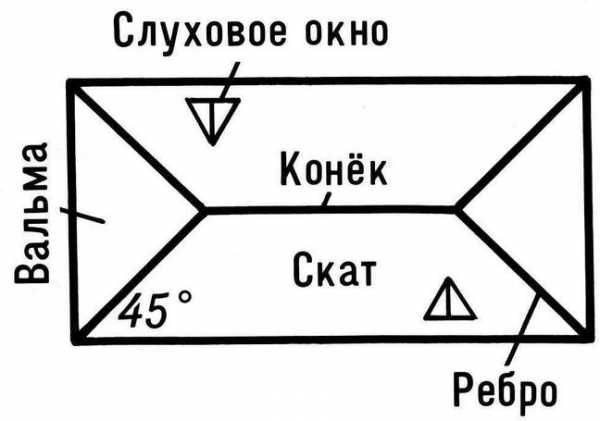

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

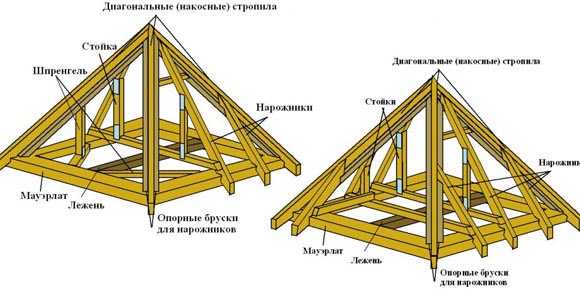

Для наглядности приведем подходящую картинку:

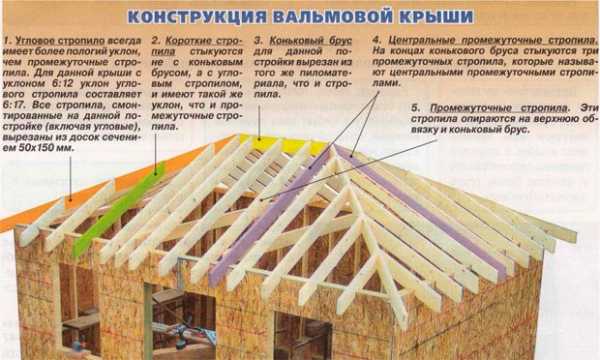

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

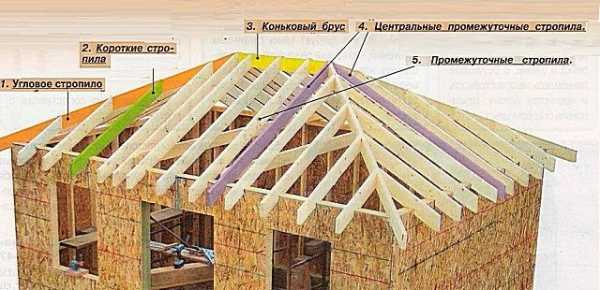

1. Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
2. Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
3. Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
4. Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
5. Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

1. Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
2. После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
3. Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
4. Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
5. Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

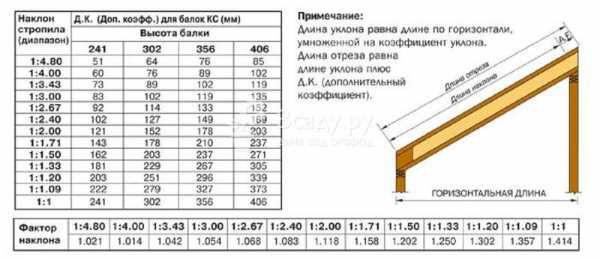

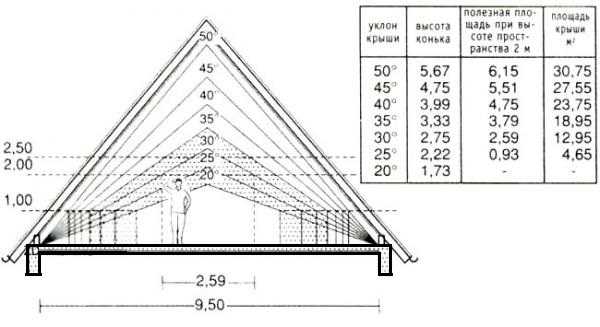

Расчетная таблица

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

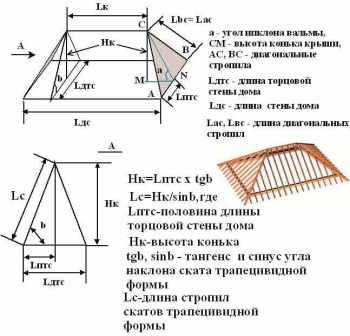

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вальмовая крыша

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

1. Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
2. Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
3. Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
4. Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Основной каркас уже собран. Дальше будет значительно легче.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

• По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
• На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
• В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

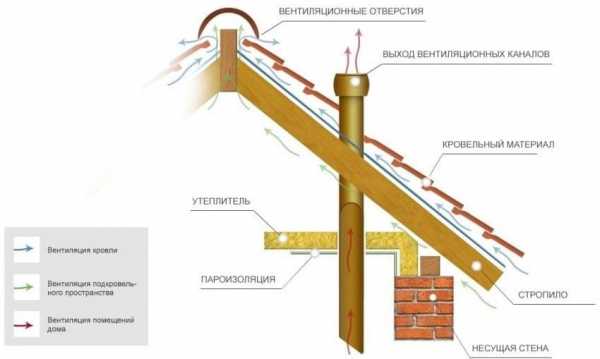

Схема вентиляции кровли

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

stroypomochnik.ru

Вальмовая крыша своими руками

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

Вальмовая крыша своими руками

Основные сведения о вальмовых кровлях

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Конструкция вальмовой крыши

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

• выбрать оптимальный материал для обустройства кровельной конструкции;
• определить интенсивность осадков, характерную для региона строительства;
• установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

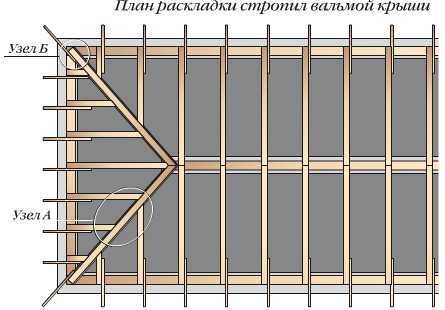

Плоскостной план вальмовой крыши

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Особенности вальмовой конструкции

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

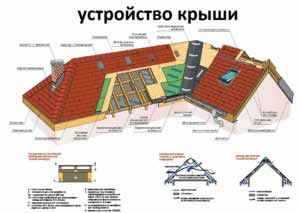

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Разметка

Наслонные стропила

Наслонные стропила

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Расчет каркаса вальмовой крыши

Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг. Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Расчет

Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

• от любого угла дома отмеряется длина стропильного элемента;
• устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
• полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

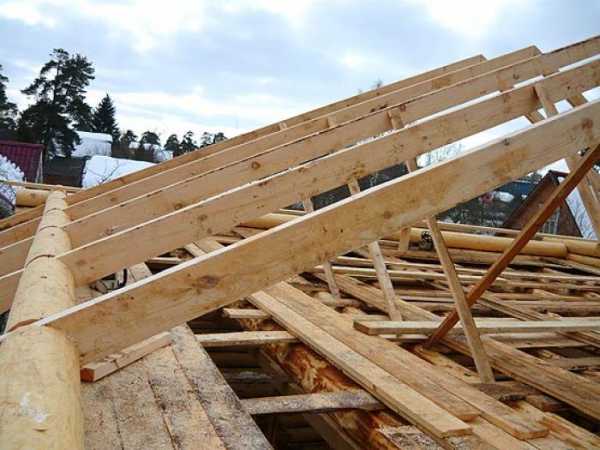

Монтаж вальмовой крыши

Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

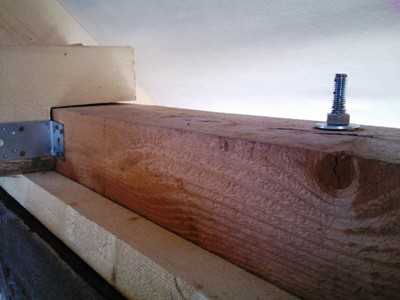

Как крепить стропила к мауэрлату

Монтаж стропильной системы четырехскатной крыши

Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Соединение стропил

Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Стропильная система вальмовой крыши

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

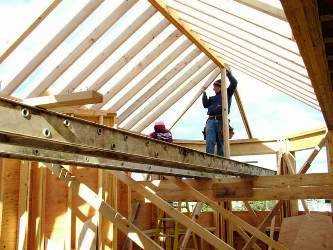

Монтаж стропильной системы

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

• на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
• по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
• в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вальмовая четырехскатная крыша

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

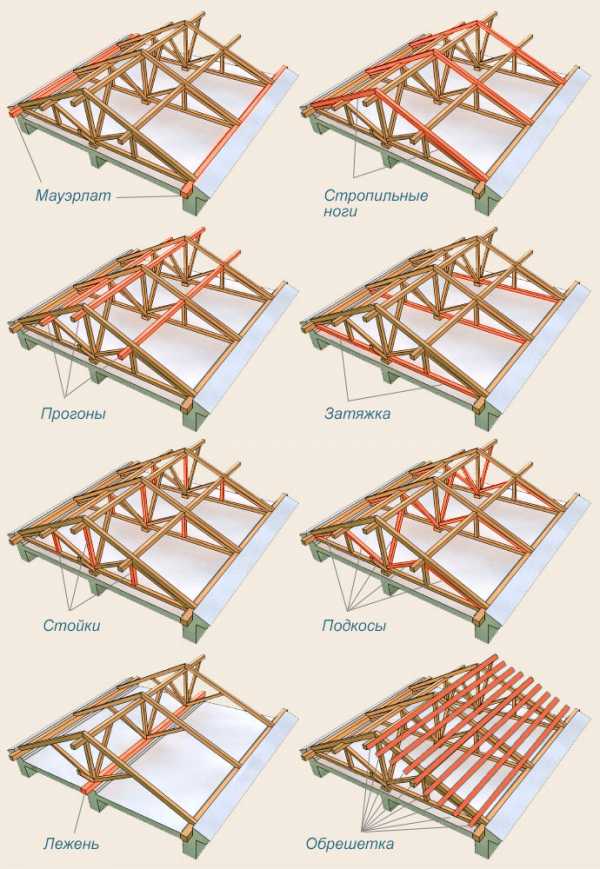

Строение стропильной системы

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.

Установка кровли на вальмовой крыше

Удачной работы!

Видео – Вальмовая крыша своими руками

tolkostroyka.ru

Вальмовая крыша — стропильная система, фото, видео

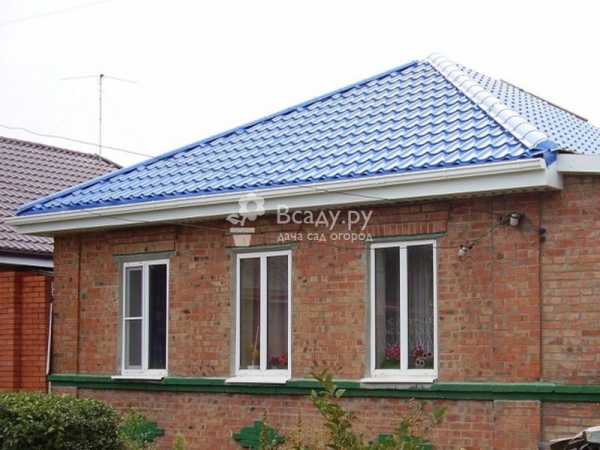

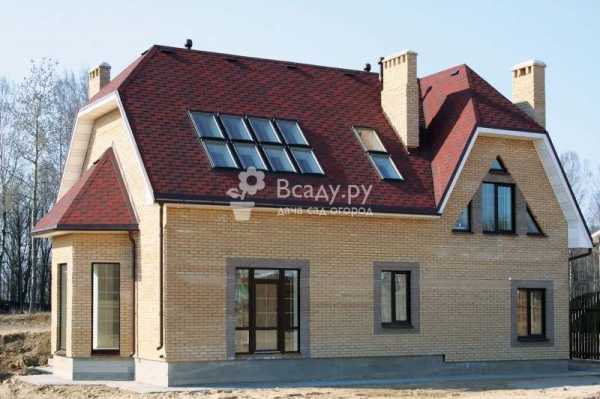

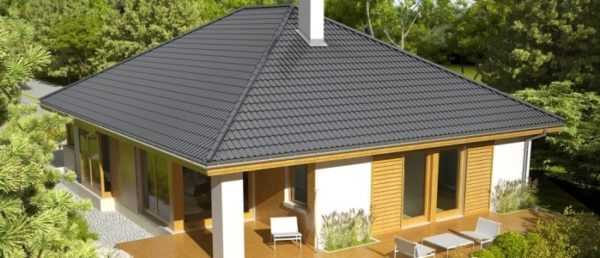

Вальмовая крыша фото

Трудно спорить с мнением, что крыша служит для здания не только защитой, но и важным элементом дизайна. Поэтому, наряду с обеспечением потребительских качеств, конструкцию и вид этой части здания подбирают соответственно общему стилю и проекту дома.

Классические двухскатные кровли постепенно уступают более сложным и необычным — четырехскатным и ломанным. Вальмовые крыши, конструкция которых сложнее, чем у двухскатных, имеют перед ними существенные преимущества.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от «палаточной» двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных «распирающих» нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры — гораздо привлекательнее обычной двускатной.

Недостатки вальмовой конструкции

Несмотря на такой внушительный перечень достоинств, не каждый проектировщик берется за реализацию вальмовой схемы. Объясняется это сразу несколькими факторами:

1. Стропильная система вальмовой крыши и ее расчет на порядок сложнее кровли с двумя скатами.
2. Для постройки «вальмы» требуется большее количество стропильных элементов.
3. Стоимость материалов и стоимость работ существенно больше.
4. Покатые скаты кровли со всех четырех сторон сильно ограничивают подкровельное пространство, оборудовать там жилую зону становится довольно проблематично.
5. Короткие стропила вальмовой крыши очень нагружены и их приходится делать из двойного или более толстого бруса.
6. Мансардные окна на покатой поверхности кровли — отдельная, и довольно сложная задача, требующая специальных инженерных решений.

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные — треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

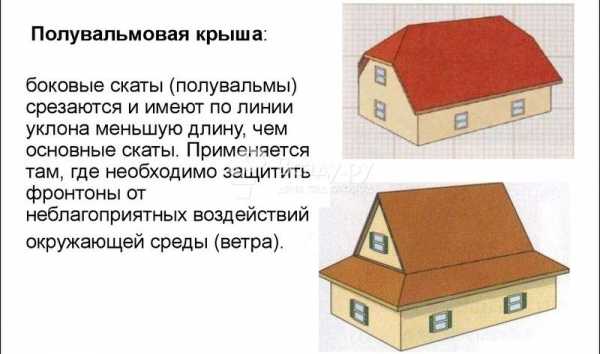

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм — датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

Ломанная вальмовая крыша фото

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты — тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

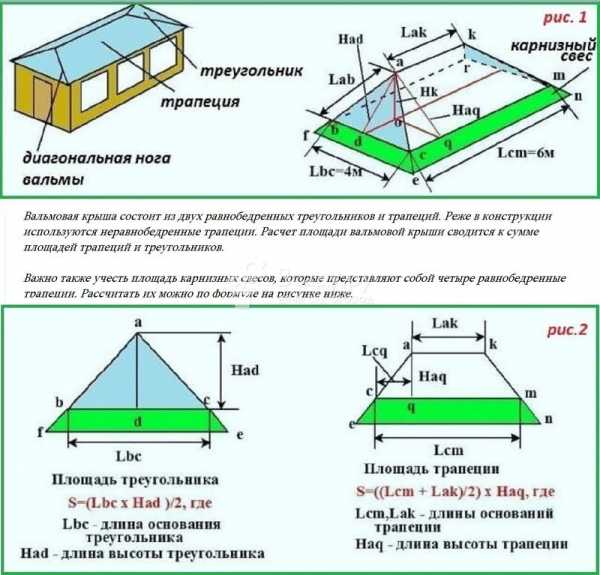

Расчет вальмовой крыши по площади сторон

Устройство стропильной системы

Если расчет готов, и будет монтироваться вальмовая крыша своими руками, чертежи необходимо составлять с особой точностью и учетом дополнительных элементов.

Подбираем стропила вальмовой крыши

Так как строительство вальмовой стропильной системы сложнее, чем у двускатной крыши. Вам придется воспользоваться специальными приспособлениями, подпорками и временными крепежными элементами для поддержки угловых стропил для их центровки и правильного расположения по отношению к коньку и другим ребрам.

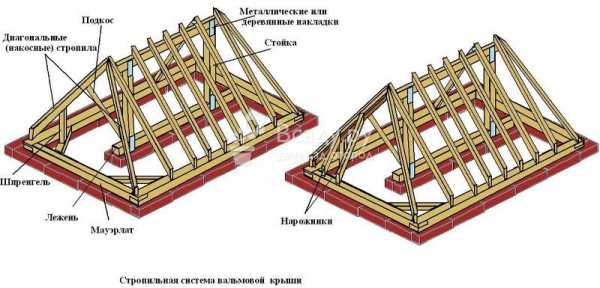

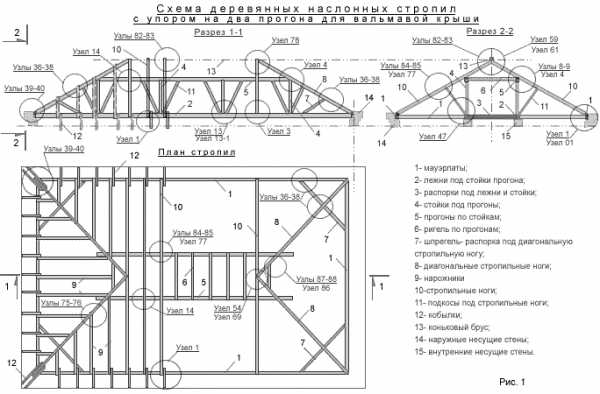

Стропильная система вальмовой крыши — схема

Такую работу в одиночку не сделаешь — требуются помощники, дополнительные приспособления, возможно подъемные лебедки или механизмы, особенно если здание более одного этажа. Даже если вы выбрали классический прямой вариант кровли, для монтажа рекомендуется воспользоваться услугами опытного мастера, хорошо знающего, как сделать вальмовую крышу своими руками.

При строительстве следует учитывать, что диагональные элементы всей конструкции существенно длиннее обычных стропильных ног. Ориентировать эти элементы нужно максимально точно. На них будут опираться короткие стропила фронтальных и боковых скатов, называемые «нарожниками».

Вальмовая крыша своими руками, чертежи

Не следует забывать, что в среднем угловые стропила удерживают вес в полтора раза больше, чем длинные ноги боковых скатов. Малейший перекос диагональных «ребер» ведет к изменению весовой нагрузки по длине бруса, что может привести к конечному перекосу всей каркасной конструкции под действием веса кровельного покрытия, в расчет к которому важно добавлять норму «снеговой нагрузки» для вашего региона.

Для усиления конструкции диагональный брус сбивают из двух более тонких досок. Существует и другой вариант — два стандартных бруса соединяют между собой шпильками.

Спаривание элементов имеет свои преимущества:

• за счет этого метода можно сделать брус любой длины;
• жесткость на изгиб у спаренного бруса значительно выше, чем у обычного;
• стоимость толстых досок гораздо ниже стоимости хорошего бруса;
• спариванием можно легко добиться любого поперечного сечения стропила.

Вальмовая крыша: стропильная система и возможность усиления её конструкции

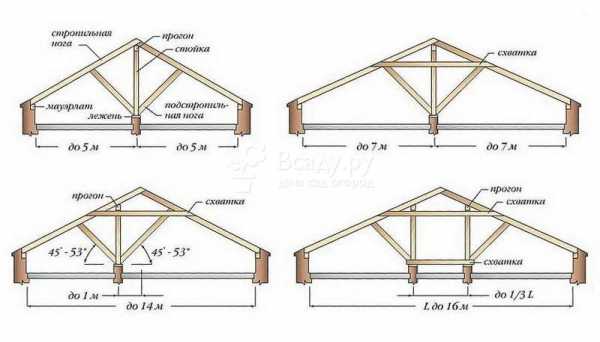

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика — то две опоры, размещая их через треть длины бруса. Если есть возможность — опоры можно заменить косыми распорками — подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки. Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет — фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

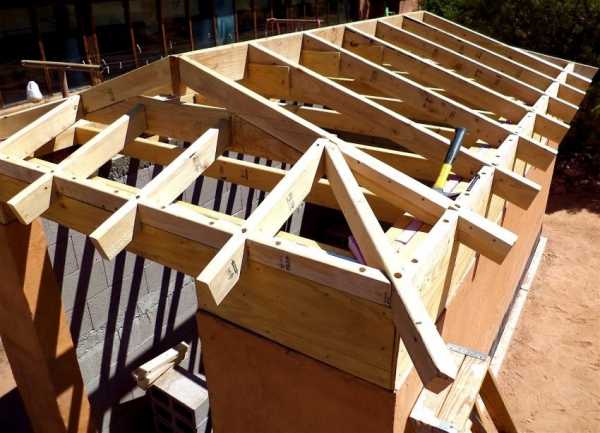

Вальмовая крыша — стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

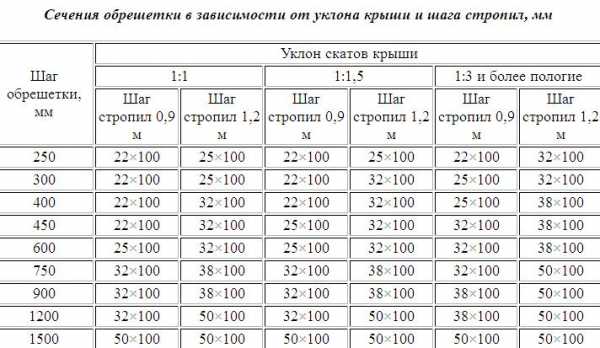

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Итог

Устройство вальмовой крыши своими руками процесс трудоемкий и требующий тщательной подготовки. Нельзя забывать, что качество сборки крыши является залогом сохранности всего здания. Поэтому отнеситесь к данному вопросу со всей ответственностью и вниманием, а если на каком-либо этапе строительства вам не хватает навыков, обратитесь к специалистам.

vsadu.ru

Вальмовая крыша своими руками

Возведение дома с вальмовой крышей своими руками – посильная задача для застройщика. Теоретическая подготовка, несомненно, на должном уровне. Осталось проверить на деле умения. Искушенным в тонкостях ремесла плотником за одну стройку не стать, но стоит взять в руки чертежи – окажется, что ничего страшного.

Проект – основа строительства

Серьёзная подготовка к каждому этапу строительства дома своими руками сэкономит время, силы и деньги. Затраты на проект окупятся ещё при строительстве. В спецификации учтён расход материалов до последнего гвоздя и обрезка доски с фундамента до кровли. Чертежи отражают поузловые сборки каждого элемента. Обучающее видео поможет исключить ошибки. А первым тренингом станет дачная беседка.

Начнём с простого

Построить уголок семейного отдыха для дачи своими руками, на который потребуется минимум строительных материалов – 4 доски – получится за день. Отделка и мебель – дело будущего, а отработка сборки вальмовой крыши – приобретение необходимого опыта.

Изготовление малоразмерной крыши проводится на земле. Вовлеките в строительный процесс ребёнка: посильной работой с видимым результатом приобретёте союзника в будущих начинаниях. Доска 20х100 мм подойдёт для каждой детали крыши. Цель ставим одну – отработать систему сборки стропильной системы и научиться, как сделать правильно врубовые соединения. Беседка обретёт крышу с помощью 2 пар мужских рук. Вес 4 досок по силам двум мужчинам.

Деталировка

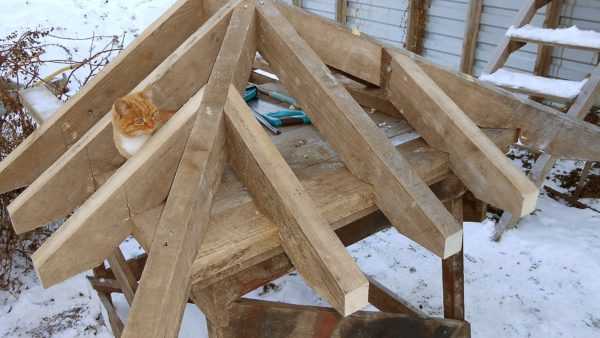

Для наглядности ниже помещён аналог этой крыши. Разберёмся с назначением элементов четырёхскатной кровли:

Мауэрлат – основание кровли, связанное воедино с опорными стойками беседки. Мауэрлат – самые мощные балки кровельной системы. В нашем случае это не так. Доска, выполняющая функции мауэрлата, только часть основания – кровля ложится на поставленные на ребро сдвоенные доски по периметру сторон стоек. Они примут вес кровли и ветровую нагрузку. П-образное соединение выдержит нагрузку больше планируемой. Раскосы на стойках увеличивают площадь опоры мауэрлата.

На видео обозначена система крепления на подпорные доски.

1. Мауэрлат – самые мощные балки кровельной системы. В нашем случае это не так. Доска, выполняющая функции мауэрлата, только часть основания – кровля ложится на поставленные на ребро сдвоенные доски по периметру сторон стоек. Они примут вес кровли и ветровую нагрузку. П-образное соединение выдержит нагрузку больше планируемой. Раскосы на стойках увеличивают площадь опоры мауэрлата.
2. Сделать стойки под прогон (коньковую балку) не было необходимости: масса кровли мала, лишние детали только перегрузят и усложнят конструкцию;
3. Прогон работает в комфортных условиях: он связывает воедино концы стропил, чтобы не расходились под нагрузкой;
4. Рядовые стропила – достаточно нагруженный элемент кровли. Угловое соединение с коньковой доской разметить по отвесу и сделать запил ко разметке не составит труда. Врубовое соединение требует точной разметки и аккуратного исполнения;
5. Затяжка (в нашем случае ригель) – не позволяет кровле сложиться под снеговой и ветровой нагрузками;
6. Диагональное стропило – ребро вальмы. Самый длинный и нагруженный элемент стропильной системы. Поддерживается короткими угловыми стропилами нарожниками, которые воспринимают часть нагрузки;
7. Нарожник (короткое стропило) разгружает диагональное стропило. Верхняя стыковочная часть выполняется под углом в 45 градусов.

Важно: Гнилостные процессы и древоточцы сократят срок службы беседки без пропитки антисептиками.

Стоит ли упрощать?

Следующий вариант беседки в исполнении сложнее. Сказываются размеры и особенности конструкции. Построить беседку для совместной трапезы семьи не развлечение выходного дня. Основательное сооружение потребует заливки столбчатого мелкозаглубленного фундамента с анкерным креплением стоек беседки.

Разница исполнения бросается в глаза: стропильная система усилена вдвое – минимальное сечение доски 40 мм. Парусность кровли возросла, шапку снега уберёт только весеннее солнце, отсюда и возросшие требования по упрочнению. Изменение площади стоек – не дань изяществу конструкции, а разумное предохранение от перекоса и разрушения. Рассмотрим конструкцию пошагово.

Появились традиционные опорные элементы: стойки под прогон. Их целевое назначение перераспределить нагрузку со стропил на затяжки, которые выполнены полноразмерными и передают вертикальную и угловую нагрузки непосредственно мауэрлату. Затяжки связали стропила с мауэрлатом в одно целое.

Строим с умом

Стойки счетверены для упрощения монтажа. Технологическое решение зажать мауэрлат, затяжки и стропила между брусьями стоек позволяет избежать части сложных соединений. Выборки в доске вполдерева головоломными не назовёшь. Они связывают части мауэрлата, стропила и затяжки в единую неразъёмную конструкцию со стойками. Стойки удержат вес кровли, выдержат порывы ветра.

Качество соединений требуется профессионального уровня. Тщательная разметка и подгонка отнимут время, но добавят уверенности в прочности постройки. Простое соединение встык рядовых стропил рекомендуем сделать профессионально, как на нижнем снимке. Дополнительная выборка 50х50 мм позволит свести концы стропил над коньком и связать между собой накладкой.

Требуют внимания угловые запилы диагональных стропил. Чтобы обеспечить максимальную площадь прилегания в верхней точке – стыке с рядовым стропилом придётся дважды резать по разметке. Сначала определить, под каким углом стропило займёт своё место, затем обеспечить прилегание к рядовому стропилу и торцу конька. Угол размечается по наложенному сверху бруску.

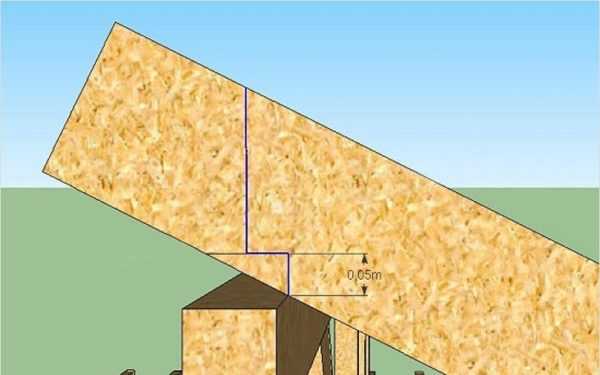

Опорную часть снизу выполнить сложнее: контакт с мауэрлатом происходит под углом, две противостоящие по диагонали стойки рассекаются пазом по размеру стропила. В первом случае разметка проводится приложением сбоку прямоугольного бруска толщиной доски мауэрлата. В стойках паз предпочтительно сделать ручным фрезером.

Кроем крышу

Определимся с кровельным материалом. Если это будет профнастил, металлочерепица или поликарбонат, с учётом кривизны ската крыши и площади, обрешетку выполняем дощатую с шагом 400–600 мм. Доска толщиной 25–30 мм выдержит нагрузку порывов ветра при расстоянии между стропилами до 1,2 м. Крепёж берётся в 3 раза превышающий толщину доски обрешетки. Гвозди в стропильную ногу забиваются разнонаправленно.

 Для мягкой кровли и черепицы доски укладываются плотно либо используется в качестве обрешетки фанера. Листовой материал допускается крепить гвоздями или саморезами.

Важно: Для деревянных конструкций гвоздевое соединение надёжнее саморезов.

Укладку обрешетки по стропилам ведём снизу вверх. Разметка материала производится на кровле методом наложения. Декоративные детали, скрывающие стыки по диагональному стропилу, застройщик подбирает исходя из собственных предпочтений.

На видео показана беседка из поликарбоната

Ближе к природе

Расстаться с традиционализмом, сделать по-настоящему неповторимое строение из природного материала поможет видео/ Беседка с вальмовой крышей в рустикальном стиле

Готовы повозиться с кривулинами, которые в итоге превратятся в геометрически выверенную конструкцию стоек, стропил? Дерзайте! Фантазию ограничит только удалённость леса. Соединение элементов в этом случае усложнится. Добавочные элементы крепежа покажутся чужеродными. Но результат того стоит.

После такой практической подготовки браться за строительство дома с четырёхскатной вальмовой кровлей не страшно. Подготовить смету, проект, засучить рукава, а дальше пойдёт само, только успевай поворачиваться лицом к новым проблемам.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Проект вальмовой крыши — порядок работы

В западной Европе (Дания) широкое распространение получили полувальмовые кровли. Рассмотрим две их разновидности:

• Первым делом нужно уложить мауэрлат. Это брус или бревно, уложенное сверху по периметру наружной стены. Разместите их на фронтоны и парапет дома.
• После этого устанавливается 7-метровый коньковый прогон. Для такой работы понадобятся временные стойки, на которые и укладывается данный элемент. Далее, прогон сшивается с помощью двух деревянных накладок. Параллельно можно начинать сборку стропильных ферм с последующим закреплением на коньковом прогоне. Также устанавливаются ригели с нижней и верхней стороны. Для расчета площади сечения ригелей должны учитываться растягивающие и изгибающие усилия. Первые передаются от стропильных ног, а вторые – от пола и потолка. Стандартное сечение доски ригелей должно составлять 240х40 миллиметров. Эти элементы используются для конькового прогона и накосных стропил. При этом стропильная доска обычно имеет длину в 6,9 погонных метров. Для сшивания досок используется шахматный порядок. Помимо ригелей на деревянных фермах устанавливают вертикальные бабки в 5,5 погонных метров от затяжки до ригеля.

• Для постройки вальм, уприте накосные стропила в коньковый прогон. Рекомендуем использовать два разных способа: для левой вальмы используются две деревянные накладки. Они нужны для соединения центральной стропильной ноги с коньком. Параллельно с этим нужно сделать составной центральную стропильную ногу правой вальмы. При этом коньковый прогон должен быть установлен внутри.
• В последнюю очередь осуществляется монтаж слухового окна. Чертеж вальмовой крыши предусматривал наличие двускатного декоративного элемента. Нижний ригель выполняет функции конькового прогона для окна. После установки нарожников, можно приступать к установке фронтальных составных прогонов. В качестве материала лучше всего использовать доску. Не забывайте о прокладке из вспененного полиэтилена.
• Перед началом работ нужно решить, как соорудить вальмовую крышу наибольшей устойчивости. Напомним, что дом расположен на довольно ветреной местности. В качестве дополнительной защиты выступают консольные прогоны, скрепляющие все стропильные фермы друг с другом. Для этого необходимо взять доску с сечением 150х25 миллиметров. Установив консольные прогоны, можно демонтировать временные стойки для конькового прогона.

Стропильная система вальмовой крыши, подробно на видео:

Вальмовая крыша схема из металлочерепицы – для обеспечения карнизного свеса, на стропильные фермы устанавливаются кобылки. Их необходимо закрепить в центре составных стропильных ног. Нарезка черепицы – в форме картин по длине ската. Затем ее крепеж на обрешетку, которая заранее укладывается поверх стропильных ног.

Таким образом, возведение вальмовой кровли – отнюдь не легкий процесс. Мало приобрести необходимый материал и рабочие инструменты. Нужно еще и владеть основными навыками столярных и строительных работ. Поэтому лучше всего доверить эту процедуру специалистам. Они не только покажут вам фото– и видеоматериалы вальмовых крыш, но и дадут рекомендации по установке тех или иных дополнительных элементов кровли. Помните, что если вы живете в местности с сильным продуванием ветров – то рекомендуем установить именно вальмовую крышу. Прочитайте также статью: «Конструкция вальмовой крыши: стропильная система».

kryshadoma.com

Вальмовая четырехскатная крыша своими руками

В целом, устройство вальмовой четырехскатной крыши выделяется среди других крыш тем, что она имеет дополнительные скаты, а вся конструкция представлена двумя скатными системами:

Как правильно выполнить разметку вальмовой конструкции

Создание несущего каркаса крыш вальмового типа начинается только после того, как будет готова центральная кровельная часть с двумя скатами. Исходя из особенностей схемы крыши, нужно рассчитать, где соединится торцевая часть стропильной системы и конек. Верхняя часть обвязки кровли соединяется с другим концом бруса, как показано на фото.

В случае расположения дома в регионах с сильными порывами ветра, а также частыми ураганами нужно поработать над аэродинамическими свойствами будущей кровельной конструкции.

Для того чтобы четырехскатная вальмовая крыша своими руками возводилась без каких-либо недочетов, важно максимально точно разметить центральную часть системы стропил, поэтому, изначально, путем специальных замеров определяется середина торцевой стены постройки. Затем крепится заранее подготовленная заготовка стропильного элемента к коньковой доске и верхней части обвязки с последующей разметкой коньковой доски для вертикальных надпилов.

На следующем этапе выполняется крепление центрального элемента стропильной системы к торцевой части конька. Если коньковая доска длиннее нужного размера, то излишки просто отпиливаются. И, в завершении контура, устанавливаются по подготовленной разметке угловые элементы конструкции стропил, которые отличаются большим прогоном, что не характерно для стандартных стропил.

На что обратить внимание начинающим застройщикам

Прежде чем возводить четырехскатную вальмовую крышу, нужно усвоить несколько основных критерий ее системы.

Используется конструкция четырехскатной вальмовой крыши, предусматривающая наличие достаточно большой площади, многими опытными строителями в качестве основного компонента жилых домов, но особенно популярной становится в настоящее время. Визуально необычная структура четырехскатной кровли позволит не только надежно защитить жилище, но и сделать его презентабельнее.

Существенным преимуществом использования такого типа кровель считается то, что можно легко оборудовать слуховые отверстия, например, оконные проемы. Оптимальным вариантом использования данного вида кровельной конструкции, помимо жилых зданий, является обустройство хозяйственных построек, где недостаточно объема имеющегося в наличии чердачного помещения, например, для обустройства сеновала.

Благодаря монтажу вальмовой крыши с четырьмя скатами, отличающихся от других разновидностей кровель отсутствием фронтонов, как показано на фото, значительно снижется бюджет на строительство.

Если проектирование кровли будет выполнено с привлечением квалифицированного специалиста, либо самостоятельно, но с четким следованием предложенной инструкции, то можно быть уверенным в получении качественной архитектурной конструкции, соответствующей требованиям безопасности, при достаточно небольших материальных вложениях. Реализация такого проекта может обойтись даже дешевле возведения двускатных кровель (прочтите: «Вальмовая крыша — стропильная система: элементы и устройство»).

Стропильная система вальмовой крыши, смотрите на видео:

При наличии, на первый взгляд, незначительных неточностей и погрешностей, а также ошибок в работе строителей конструкцию вальмовой крыши придется собирать заново, что окажет негативное воздействие на общую стоимость новой крыши, ее последующего ремонта и эксплуатационного обслуживания.

Одним словом, чтобы получить красивую и надежную четырехскатную вальмовую кровлю с оригинальным внешним и внутренним дизайном, нужно следовать предложенным выше рекомендациям.

kryshadoma.com

Вальмовая крыша своими руками: проект, конструкция, монтаж

Чаще всего вальмовую крышу можно встретить на загородных домах, выстроенных в европейском архитектурном стиле. Построенная вальмовая крыша своими руками — очень надежна и достаточно эстетична. При этом такую кровлю можно дополнить различными декоративными деталями – башенками, слуховыми окнами, которые будут украшением для всей конструкции, придавая ей еще большей изысканности и стильности.

Что из себя представляет вальмовая крыша?

Чаще всего используется самая простая для строительства схема вальмовой кровли своими руками, включающая четыре скатных плоскости, две из которых возводятся в форме треугольников и называются «вальмами». Эти две треугольные скатные поверхности расположены на торцевых стенах дома. Другие 2 трапециевидные скатные плоскости больше по площади, чем треугольные, и расположены на боковых стенах дома.

Существует также разновидность вальмовых крыш — полувальмовые или голландские. У этих крыш карнизы скатных торцевых плоскостей размещаются гораздо выше фронтальных. Эта разновидность вальмовой кровли используется тогда, когда под кровлей размещаются жилые комнаты.

Конструкция вальмовой крыши — основные элементы

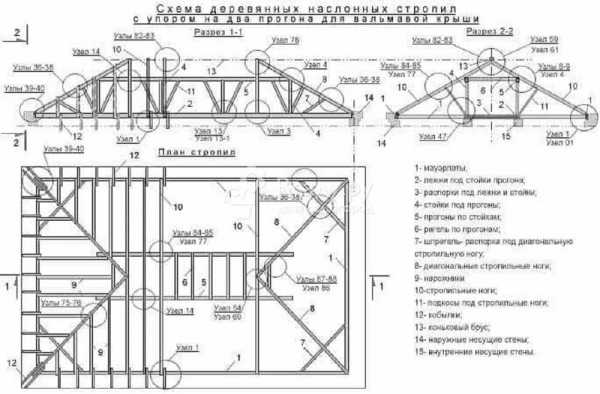

Перед постройкой составляют проект вальмовой крыши, для составления которого необходимо знать из каких отдельных элементов и деталей она состоит. Эти составляющие устанавливаются одинаково на любой вальмовой кровле и чаще всего становятся основой для кровель этого типа, но с более сложной конструкцией. Вальмовые кровли включают следующие элементы:

1. Угловая стропильная нога всегда размещается под более маленьким углом, чем остальные детали стропильной системы. Промежуточные и боковые стропильные ноги такой кровли изготавливаются из брусьев (досок) с сечением 5×15 см;
2. Короткие стропила крепятся не к коньку, а к угловой стропильной ноге. Они обязательно имеют одинаковый с промежуточным стропилом уклон;
3. Сечение бруса (доски), из которого изготавливается конек, имеет аналогичное угловому стропилу;
4. Сходящиеся и стыкующиеся на углах коньковой доски с 3 сторон стропильные ноги, называются центральными.
5. Соединяющие обвязку (расположенную вверху конструкции или формирующую карниз) и коньковую доску стропильные ноги получили название — промежуточные.

Важным элементом вальмовой кровли являются стойки, поддерживающие конек и устанавливающиеся в месте соединения 2 стропил и балки конька.

Для скрепления стропил друг с другом или с другими элементами кровли используется затяжка. Часто она является еще и балкой перекрытия.

Чтобы увеличить свес крыши, к смонтированным стропилам прикрепляются «кобылки». Увеличение кровельного свеса позволяет более эффективно защитить верхнюю часть капитальных стен от воздействия осадков.

Ветровую доску закрепляют на стропилах наискось в той части крыши, которая больше всего подвержена влиянию ветров. Иногда она монтируется и на стропилах обеих трапециевидных скатных поверхностей.

Вальмовая крыша своими руками

Укороченное стропило или нарожник, используется исключительно в конструкции вальмовых кровель, он прикрепляется к угловому стропилу.

Основой стропильной конструкции вальмовой кровли является мауэрлат – брус, размещаемый по периметру всего здания, в верхней части капитальных стен.

Еще один элемент такой кровли, разгружающий капитальные стены домостроения и придающий крыше жесткость, называется шпренгель. Он закрепляется на мауэрлате диагонально к углам дома.

Под разными углами к стропилам прикрепляются подкосы, размеры которых определяются наличием или отсутствием мансарды.

Боковые стропильные ноги устанавливаются в зависимости от используемой системы стропил с одной или с обеих сторон кровли.

Расстояние между местами крепления стропильных элементов к коньку называется прогоном, оно зависит от массы кровельного покрытия и расчетной нагрузки от снега.

Важно знание элементов конструкции и их возможностей для самостоятельного создания вальмовой кровли.

Инструменты необходимые для строительства вальмовой крыши своими руками

Предварительно готовят все требующиеся для ее возведения стройматериалы, а также необходимые для обустройства инструменты, без которых монтировать кровлю невозможно. При возведении вальмовой крыши своими руками понадобятся:

1. Электрошуруповерт.
2. Железный молоток, киянка.
3. Рейка 1,5-1,7 м длинной из дерева, для монтажа на одинаковом уровне отдельных деталей.
4. Обыкновенный карандаш или маркер для проведения разметки.
5. Электро: пила, лобзик и обычная ножовка.
6. Отвес и уровень.
7. Стамеска для изготовления пазов.
8. Линейка и рулетка
9. Электро- и обыкновенный рубанки.

Монтаж вальмовой крыши

Все монтажные процессы выполняются этапами и не торопясь, с вдумчивой подготовкой каждого этапа, так как у вальмовой кровли довольно сложное устройство.

Вначале необходимо соответствующим образом подготовить использующуюся для строительства кровли древесину, хорошо ее просушить и обработать антисептиками и противопожарными веществами. Когда древесина будет подготовлена, можно начинать монтаж кровельной конструкции.

Его начинают с укладки и крепления основания кровли – мауэрлата, по периметру капитальных стен. Он обязательно укладывается на гидроизолирующий стройматериал.

В соответствии с предварительно проведенными расчетами, после укладки мауэрлата делают на нем разметку. Чтобы она соблюдать точность, применяют яркие маркеры или даже используют маячки.

Важно, чтоб разметка на одной стороне конструкции совпадала с разметкой с противоположной стороны, иначе элементы крыши и другие детали будут установлены неправильно, и вся конструкция получится перекошенной и неровной.

Далее, монтируют брусья перекрытия. Их можно уложить на верхнюю часть стен рядом с брусьями мауэрлата или же на специально прикрепленный к стене брус.

Стропильная система вальмовой крыши

После этого детали мауэрлата закрепляются затяжками, способствующими уменьшению нагрузки на несущие стены.

Уложенные брусья перекрытия накрывают дощатым настилом, который не закрепляется на балках. Данный настил нужен для удобства и безопасной работы.

Следующий этап монтаж стоек. Их крепят на затяжки или брусья перекрытия.

Вверху стойки скрепляются балкой конька, и к ней же прикрепляют центральные стропила с торцевых вальмовых частей кровли.

Дальше размечают и закрепляют промежуточные стропильные ноги на фронтальных скатных плоскостях крыши.

Затем устанавливают диагональные стропила, соединяющие коньковую доску и углы дома. Если есть необходимость под диагональные стропила размещают допстойки. На эти стропила также прикрепляются нарожники.

Также, если требуется конструкцией, используются другие усиливающие и подпорные детали, например, такие как: шпренгели, подкосы и ветровая балка.

В случае, если стропильные ноги заканчиваются на основании — мауэрлате, то их длину увеличивают допэлементами — «кобылками», которые обеспечат возможность создания защитного навеса над стенами.

Укладка кровельного материала

Перед переходом к следующему этапу устройства вальмовой крыши своими руками, проводится разметка будущего размещения оконных проемов, отверстий дымоходов и вентканалов, обустроены входы на мансарду или на балкон.

Укладка кровельного материала на вальмавую крышу

После этого приступают к укладке на возведенную стропильную систему кровельного пирога. Последовательность выполняемых работ по его монтажу:

• поверх стропильных ног укладывается и прикрепляется пароизоляционная пленка;
• дальше, на пленку и стропила прикрепляются бруски обрешетки;
• между ее брусками размещается слой утеплителя, укрываемый сверху плотной пленкой из полиэтилена;
• после этого укладывается и прикрепляется контробрешетка;
• выполнение следующего этапа создания вальмовой кровли зависит от типа кровельного материала, использующегося при укладке. Так, если будет укладываться металлочерепица, то ее крепят напрямую к контробрешеточным рейкам. Если выбор пал на гибкую кровлю, то она обязательно укладывается на ОSB-листы или фанеру.

Важно: чтобы вальмовая крыша своими руками была построена качественно и надежно, нужно четко следовать предварительно составленному проекту ее строительства, проводить предварительную разметку и выполнять все работы не спеша.

www.krovlyakrysh.ru
