Крыша из поликарбоната – инструкция по монтажу для террасы и беседки

Односкатная крыша под поликарбонат своими руками: инструкции, схемы, чертежи

Современный кровельный поликарбонат по многим своим качествам не только не уступает традиционным покрытиям односкатной крыши, но и превосходит их! Легкий, экологичный, простой в монтаже и светорассеивающий. Мода на небо, которое видно через крышу, уже есть во всем мире. Мечтали о таком потолке в собственном доме, любимой мастерской или новой веранде?

Вас вдохновили новые архитектурные причуды? Тогда вам только остается разобраться, как устроена односкатная крыша под поликарбонат – и все получится! И вы будете удивлены, насколько прочной и эстетичной получится кровля, которая будет ни чуть не хуже глянцевых образцов из журналов о загородном строительстве.

Вам будет интересно узнать, что такой популярный и привычный для нас поликарбонат появился на свет совершенно случайно! Однажды немецкий ученый по-новому смешал нужные для опыта ингредиенты, и на дно колбы осел плотный прозрачный осадок. Вот с него-то и начали делать новые светопрозрачные конструкции. Они отличались тем, что весили в 6 раз меньше, чем стекло, но при этом были прочнее.

А современный кровельный поликарбонат ценен такими своими качествами:

• Не выделяет токсичных веществ.
• Не поддерживает горения, трудновоспламеняем.
• Обладает малым весом.
• Просто режется и обрабатывается.
• Легко гнется в нужную форму.
• Гибок и легко переносит вес снега.
• Термостоек и не изменяет своих свойств в жару и в лютый мороз.
• Доступен в самых разных цветах.

А в качестве материала для односкатной крыши обладает еще такими дополнительными плюсами:

• Отлично поглощает звуки. Именно поэтому его сегодня активно используют как акустические экран вдоль оживленных автотрасс – чтобы снизить вредный шум для жилых домов. Т.е. под такой крышей будет не только тепло, но и тихо.
• Одну сторону имеет с защитным слоем от ультрафиолетового излучения, а вторую – с светоотражающими частицами. Причем материал отражает до 60% солнечного света, чем значительно снижает в жару тепловую нагрузку всего здания. А это значит, что кондиционеры приобретать не придется.
• Практически не разрушаем: экстремальная ударопрочность составляет от 900 до 1100 кДж/м2, тогда как у самого прочного полистирола этот показатель всего лишь 10 кДж/м2.

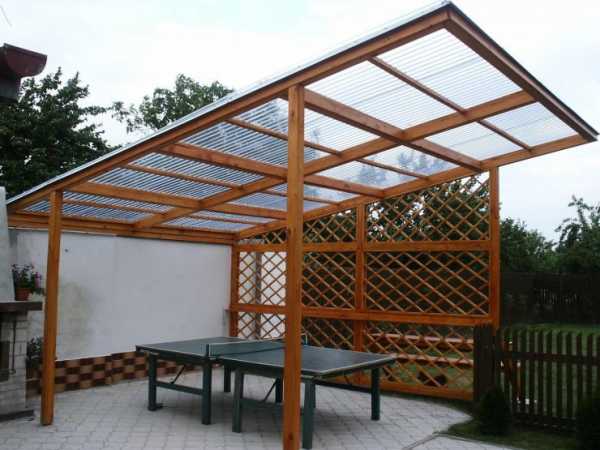

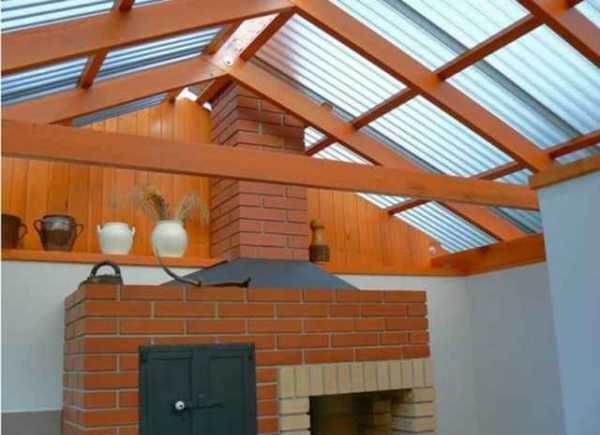

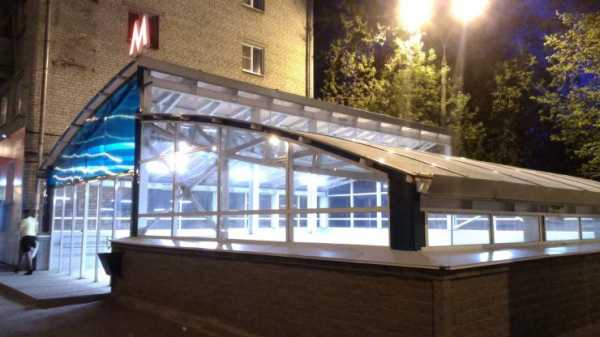

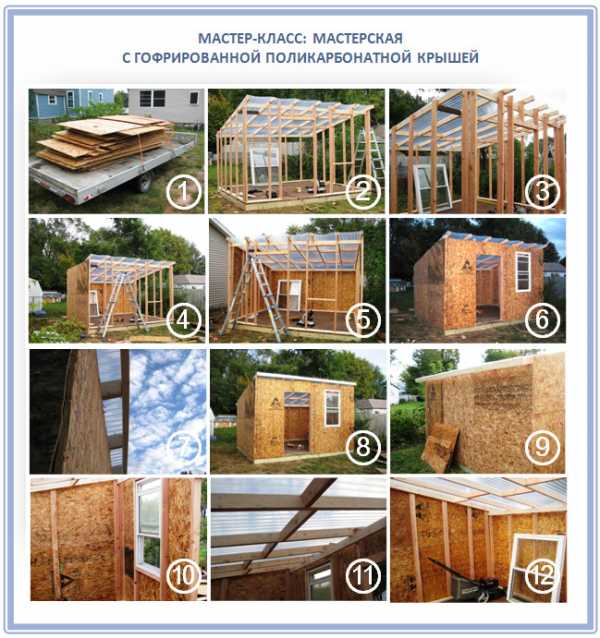

Вот замечательный пример, как поликарбонат ведет себя в качестве кровельного покрытия:

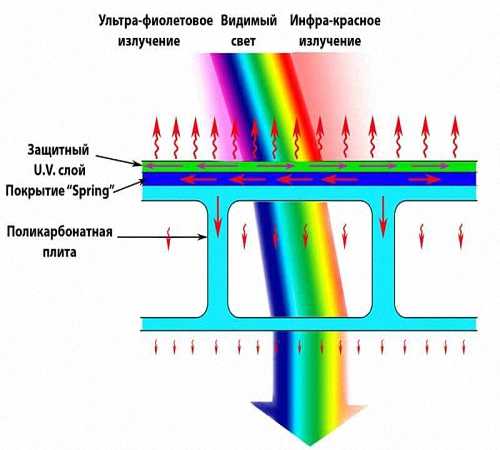

А чтобы придать кровельному поликарбонату нужные качества, современные производители покрывают листы специальными пленками:

• Антиконденсатная пленка. С таким покрытием односкатная кровля под поликарбонат не будет собирать влагу на внутренней поверхности.
• UV-пленка. Этот защищающий от ультрафиолета вид покрытия защищает лист от помутнения и пожелтения.

Наносится ультрафиолетовая защита на поликарбонат методом коэструзии еще в заводских условиях. А новая ступень технического прогресса в этой области – поликарбонатные кровельные листы с двойной ультрафиолетовой защитой. У них самый высокий показатель износостойкости –всего 4 единицы дельта по индексу пожелтения, в сравнении с 10-тью обычных листов.

Конечно, у кровельного поликарбоната есть свои минусы, некоторые из которых – достаточно серьезны:

• Собирает статическое электричество.

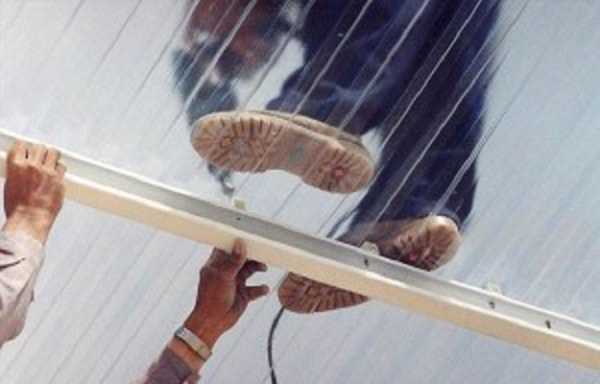

• Не всегда рассчитан на точечное давление веса человека, который делает ремонт.
• При пожаре плавится и капает горячими каплями на все, что находится в комнате.

Но что касается последнего пункта, отметим, что при пожаре и вовсе мало что остается невредимым. Поэтому отказываться от модной поликарбонатной крыши из-за этого не стоит.

И отметим, что качество и свойства кровельного поликарбоната день ото дня становятся лучше. Появляются новые оттенки тонирования и вводятся новые добавки, которые блокируют количество бликов, и в итоге солнечный свет, который проходит через лист, получается более чистым. А что еще впереди!

Но давайте для начала разберемся, какой именно поликарбонат вы можете использовать для кровли.

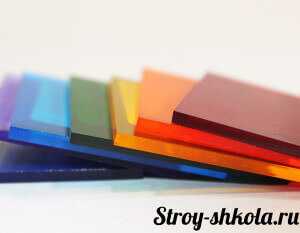

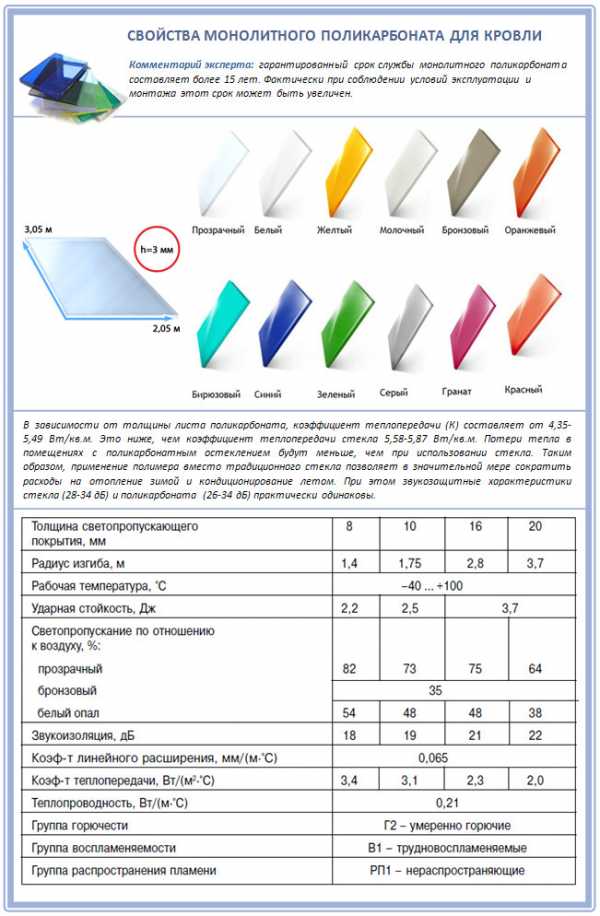

Монолитный поликарбонат

Монолитный поликарбонат представляет собой цельную плиту толщиной от 2 до12 мм. Он намного прочнее стекла, но при этом в разы легче, благодаря чему и возглавляет рейтинг современных антивандальных пластиков.

Производится монолитный поликарбонат для крыши в литом или гофрированном виде.

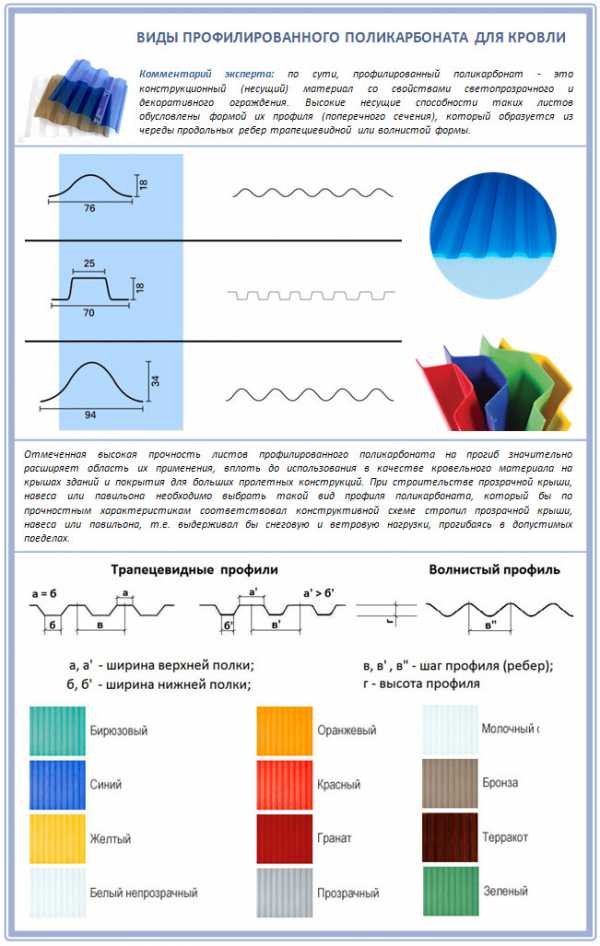

Профилированный монолитный поликарбонат

Гофра – это профиль, который мы видим в виде волнообразной формы или квадратном контуре. Это не только красиво! Тщательно подобранный профиль позволяет сделать крепче такой материал раза в 2-3, плюс с него куда легче скатывается дождевая вода. Но крепить таковой на кровлю, конечно, сложнее – придется использовать дополнительные силиконовые подставки.

Современные кровельные поликарбонатные листы выпускаются в основном таких трех видов сечения:

1. П-образные.
2. Трапециевидные.
3. В виде шиферной волны.

Причем с гофрированным поликарбонатом работать не сложнее, чем с сотовыми или монолитным.

У профилированного монолитного поликарбоната намного больше преимуществ, чем у листового:

• Более высокая прочность, как у металлопрофиля.
• Срок службы до 30 лет.
• Высокая износоустойчивость.
• Уровень прозрачности до 92%.
• Простота монтажа и обработки.
• Высока пластичность.
• Небольшой вес – всего 1,7 кг на один квадратный метр.
• Широкая цветовая гамма.
• Устойчивость к температурными перепадам, выгоранию и неблагоприятным осадкам.

И, наконец, эстетическая привлекательность!

Отдельные гофрированные листы выпускают в оттенках серого, бронзового, молочно-белого и опала: таковые отлично защищают от вредного воздействия ультрафиолетовых лучей. А это значит, что под такой крышей меньше будут выгорать и разрушаться разные материалы.

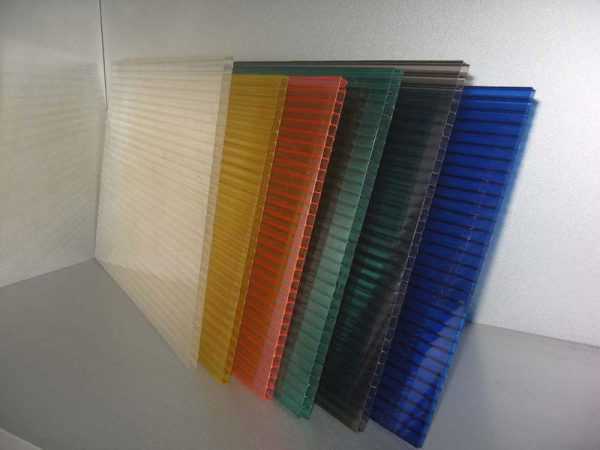

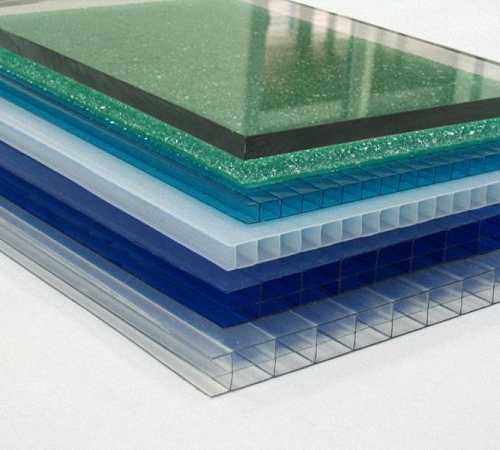

Сотовый поликарбонат

Ценен как кровельное покрытие также сотовый поликарбонат, который немного менее прозрачен, чем монолитный. Но в нем есть важная функция – рассеивание лучей. Вы выберете именно такое покрытие для крыши, если, к примеру, будете строить зимний сад или оранжерею: прямые лучи обжигают нежные листья растений. То же касается и хозяйственных и складских помещений – ни один предмет не будет долговечен под палящим солнцем.

Рассеянный свет считается более ценным также из-за того, что он больше проникает в темные углы помещения и не дает там шанса на жизнь такой гадости, как грибки и плесень. Но как это происходит? Дело в том, что у монолитного поликарбоната структура целостная и прозрачная, а потому световой луч, который проходит через нее, только немного изменяет свой угол, и все. А сотовый сделан не только из горизонтальных плоскостей – в нем много вертикальных перегородок. В итоге проходящий луч разбивается на тысячи более мелких, где каждый – со своим углом. Вот это и есть рассеянный свет.

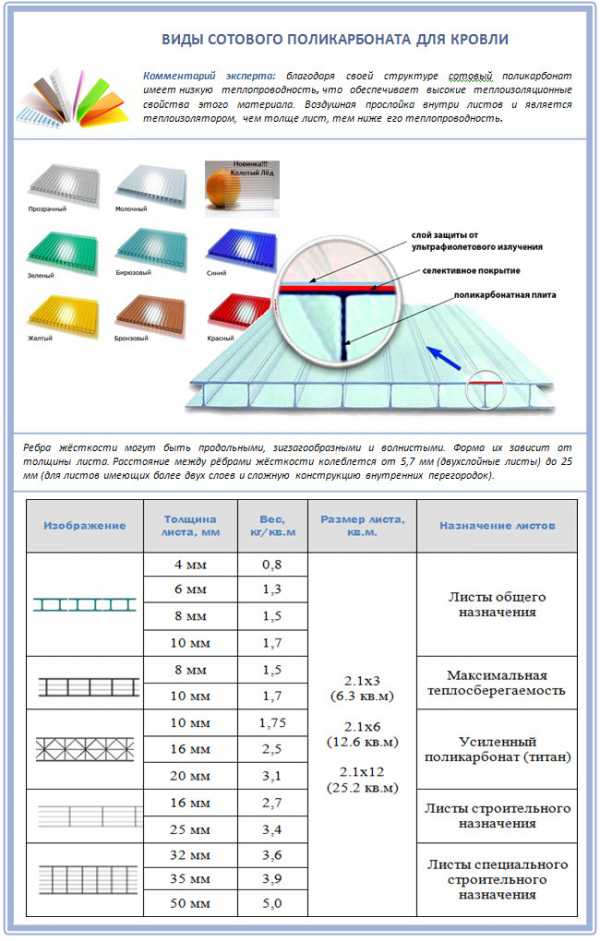

Сотовый поликарбонат для крыши выпускают сегодня таких видов по типу внутренней структуры:

• Однокамерная стандартная, с толщиной от 4 до 10 мм.
• Двухкамерная стандартная, с толщиной листов в 16 мм.
• Усиленная упрочненная, но с толщиной 4-6 мм.
• Четырехкамерная, с толщиной листов в 25 мм.

Состоит сотовый поликарбонат из двух панелей, которые соединены между собой ребрами жесткости. Поэтому, по сути, большая часть сотового поликарбоната – это воздух.

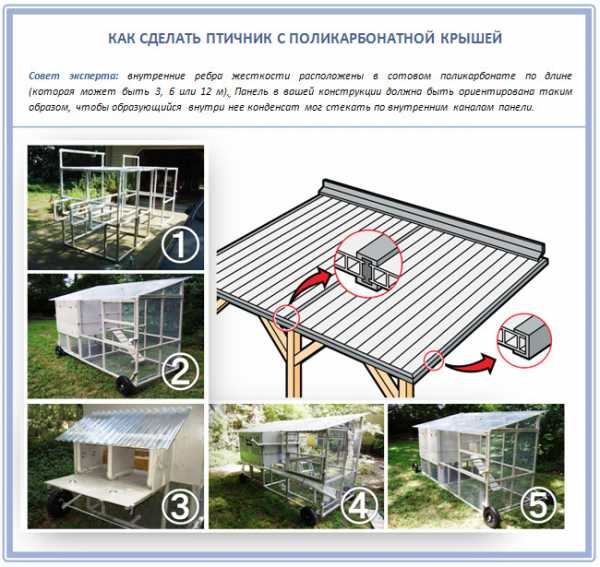

Внутренние ребра жесткости придают поликарбонату особенную прочность, благодаря которой он легко выдерживает серьезные ветровые и снеговые нагрузки. Диапазон экстремальных температур – в пределах от -20° до +80°С. Какое другое кровельное покрытие похвастается подобными параметрами?

Ячеистый поликарбонат, соты которого заполнены аэрогелем – новый вид продукции. У него высокая ударопрочность и теплоизоляция, которая превзошла трехкамерные стеклопакеты с аргоном.

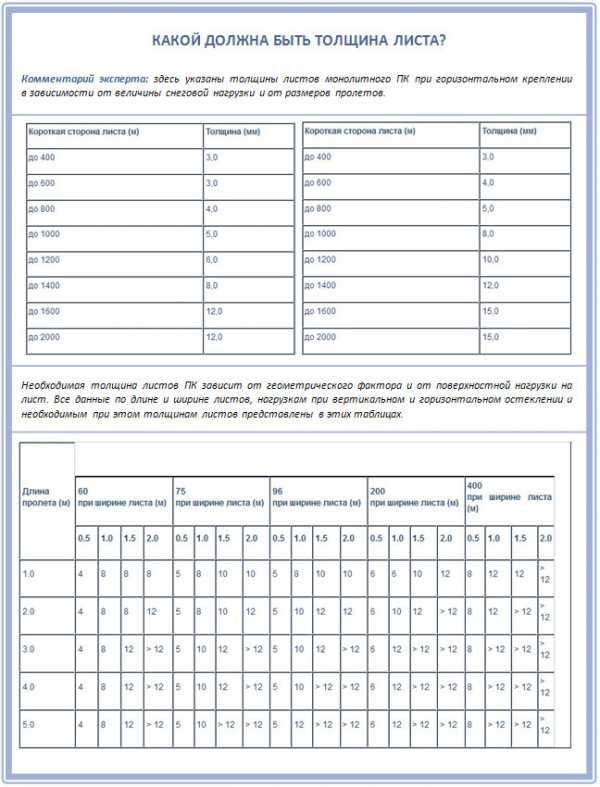

Какой-нибудь поликарбонат вам не подходит. Дело в том, что строительный рынок сегодня предлагает листы ПК самой разной толщины – как для теплиц, так и для остекления с повышенной нагрузкой. А потому при выборе поликарбоната для крыши исходите из того, что именно вы хотите покрыть.

Листы толщиной 4-6 мм – самые хрупкие. Их используют для парников и теплиц, рекламных стендов и небольших светопрозрачных вставок в крышу:

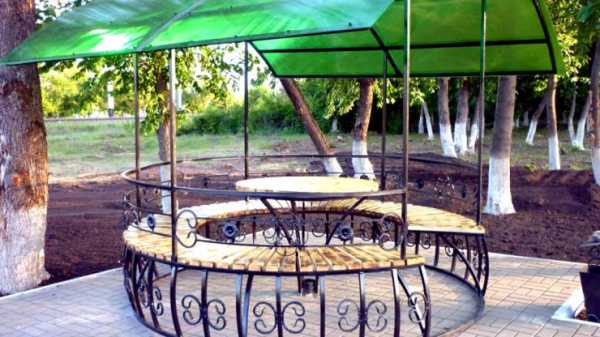

Листы 6-8 мм толщиной уже можно смело использовать для крыши беседки и небольшого хозблока, навесов и остекления торцов односкатной крыши. Работать с ним проще простого:

Поликарбонат 10 мм толщиной обычно идет уже на вертикальное остекление с целью создать шумопоглощающий барьер. Этот поликарбонат станет отличной прозрачной стеной в мансарде под односкатной крышей.

Листы ПК толщиной от 16 до 32 мм используются там, где будет повышенная нагрузка: для крыш частных домов, производственных помещений и зимних садов. И для крыши дома, конечно, вам понадобится поликарбонат толщиной от 16 мм и выше. Но только не думайте, что им лучше отделать сразу все: и торцы, и сложные части. Дело в том, что чем толще лист ПК, тем он плотнее и жестче, и тем большие нагрузки способен выдерживать, но гибкость его уже снижена в разы.

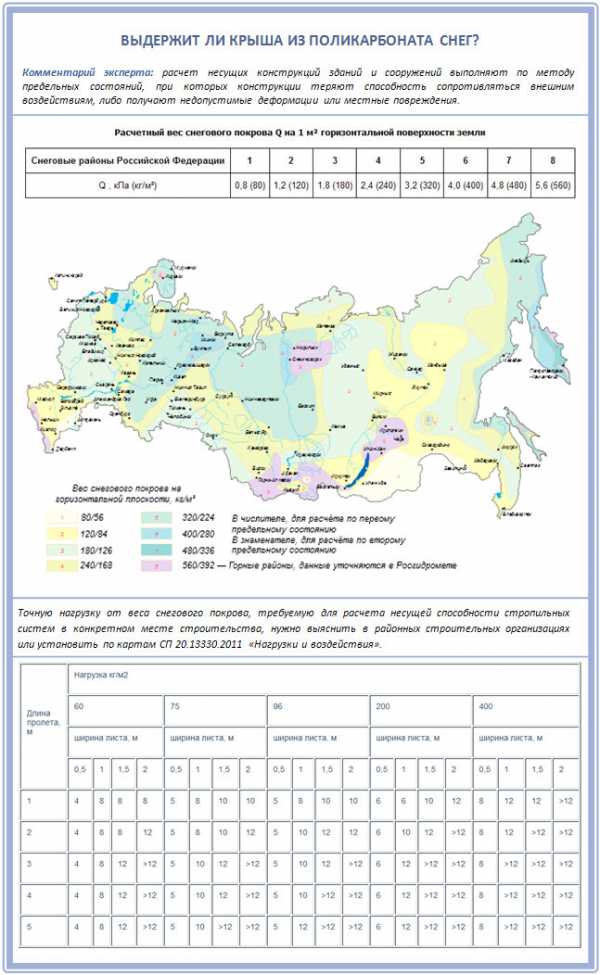

А нормы вы сможете увидеть здесь:

Ветровые нагрузки мы особо не берем во внимание, т.к. односкатная крыша обладает низкой парусностью.

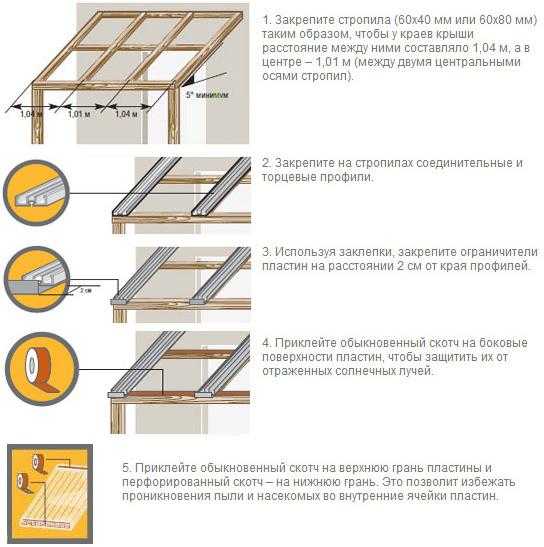

В качестве стропил для односкатной поликарбонатной крыши мы советуем вам использовать как деревянные бруски, так и трубы квадратной и прямоугольной формы. Вот подробный мастер-класс такого строительства:

Но при этом помните, что минимальный наклон односкатной крыши из поликарбоната – 10%.

В отличие от обычных, более традиционных видов кровли, где все прозаично и способ крепления указывается еще производителем, с поликарбонатом придется повозиться. И в первую очередь вам нужно определиться, как именно выгоднее будет соединять листы между собой.

Системы профилирования

Таковые делают из поликарбоната или алюминия. Представляют собой системы профилирования два конструктивных соединительных элемента, которые замыкают торцы плит при помощи болтов и герметиков. И для поликарбонатных крыш сегодня продаются специальные профили:

• UP – торцевой. Естественно, таким профилем герметизируют торцы кровельных листов.
• ПСК или ПСБ – соединительный. Им соединяют панели в одной горизонтальной плоскости.
• RP – коньковый. Им соединяют панели в двускатной крыше.
• HP – неразъемный профиль, который используется для монтажа небольших плоскостей и арок. Т.е. такое крепление вы сделаете всего лишь однажды, и позже не будете иметь возможности снимать его.

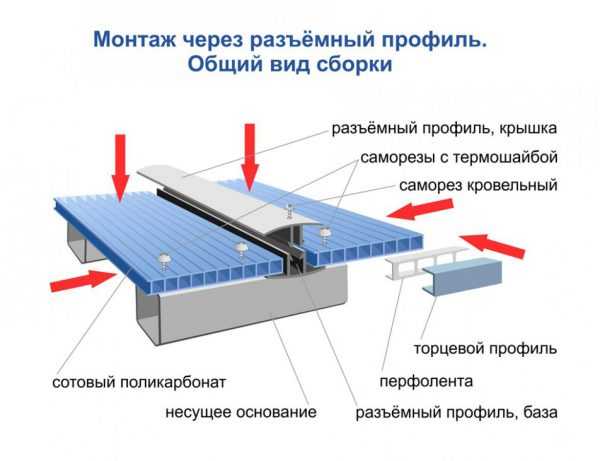

• SP и HCP – разъемные профили, которые используются для монтажа скатных кровель и их вертикальных частей.
• ПТ – торцевой профиль для поликарбоната, у которого улучшена конструкция. Здесь уже есть капельник и дренажный канал, благодаря которым улучшен отток воды.

И все эти профили отличаются по тому материалу, из которого их изготавливают.

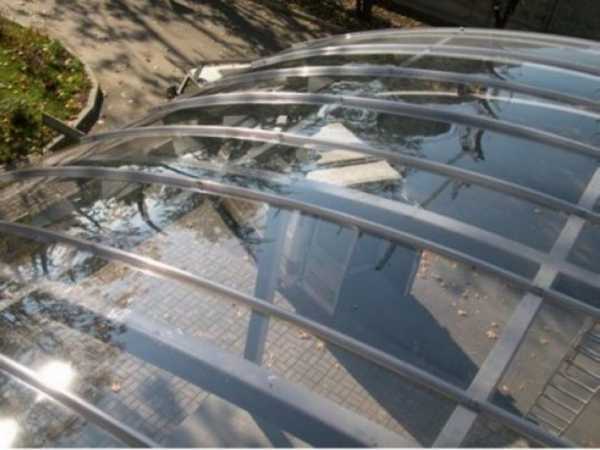

Поликарбонатные профили

Поликарбонатные берите, если для вас жизненно важна максимальная прозрачность кровли и ни в коем случае там не должно быть никаких теней. Вполне жизненная ситуация, между прочим. В современном мире дизайна и архитектуры, например, стало модно делать мансарду абсолютно прозрачной, откуда видно все – и небо, и город. А внутри оборудовать личный кабинет, небольшой спортивный зал для всех членов семьи или мини-бар для частых посиделок с друзьями.

Алюминиевые профили в этом случае будут выглядеть ужасно – как прутья тюрьмы, и, конечно, испортят всю эстетику. Вот для таких дизайнерских прихотей и были разработаны прозрачные поликарбонатные профили, которые почти невидимы. И при этом, заметим, они довольно прочны:

Такие профили, конечно, не несущие, зато их изгибают так же легко, как и сам поликарбонат. Плюс нагреваются под солнцем они намного меньше, чем алюминиевые, обладая при этом дополнительной ультрафиолетовой защитой.

Алюминиевые профили

Алюминиевые профили незаменимы, если вы планируете возвести необычную или сложную в архитектурном плане крышу. Такие профили замечательно обеспечивают герметичность и отвечают всем требованиям надежности. Поэтому, если в вашей местности снеговые и ветровые нагрузки выше среднего значения, лучше используйте такое крепление.

К преимуществам профиля из алюминия отнесем его длину – более, чем 6 метров. Это говорит о том, что этот профиль вы легко используете для больших конструкций, без каких-либо стыков.

Подойдет для крыши также алюминиевый профиль «фасадная система». У него есть специальная декоративная крышка, которая закрывает профиль и маскирует, таким образом, саморезы. Саму же крышку еще в заводских условиях окрашивают в цвет по таблице RAL, а потому вы можете использовать для устройства крыши как белую, так и цветную, добавив яркий акцент дизайну всего дома.

Но для алюминиевых профилей уже придется применять специальные уплотнители из EPDM, которые предохранят кровельный поликарбонат от передачи нагрева алюминиевых деталей и защитит от попадания во внутрь влаги. Устанавливаются такие уплотнители при помощи резинового молотка и роллета.

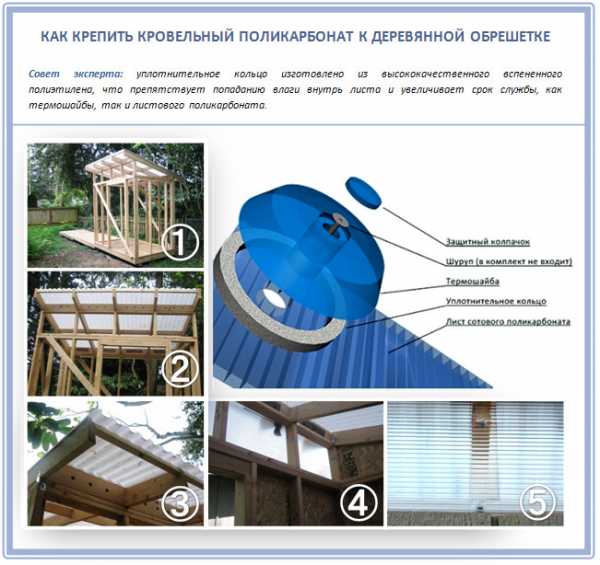

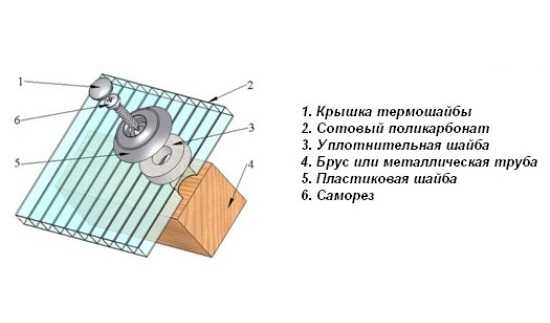

Специальные термошайбы

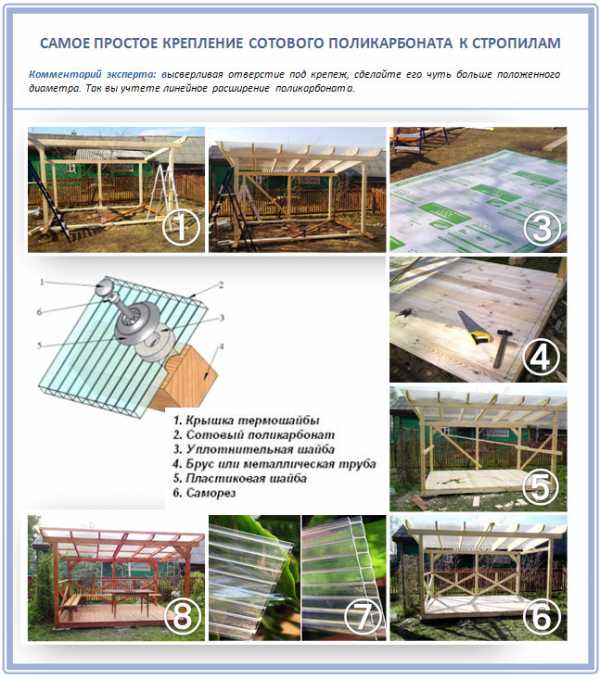

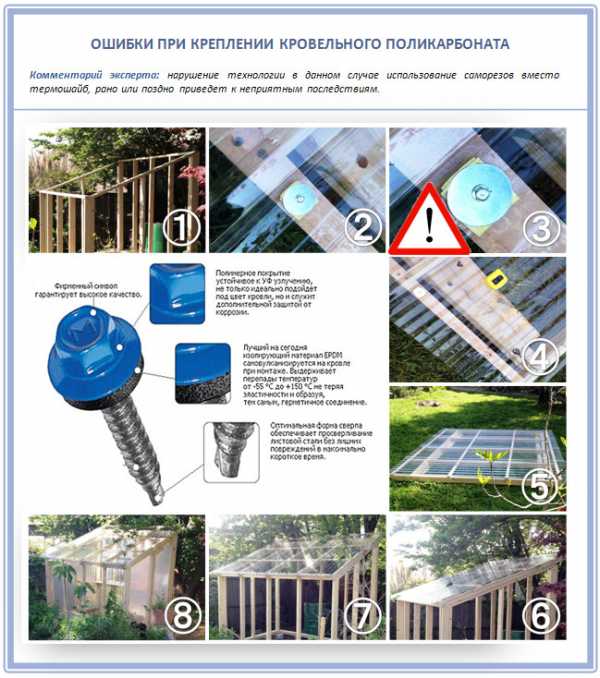

Простыми кровельными саморезами поликарбонат крепить нельзя – для этого существуют специальные термошайбы. В чем их различие? Дело в том, что поликарбонат – материал подвижный, подверженный тепловому расширению и сжиманию. И под обычными саморезами места крепления со временем покроются трещинами, которые будут постепенно увеличиваться:

А нужно так:

Все эти резиновые спейсеры и неопреновые диски необходимы для того, чтобы сотовый поликарбонат не передавливался. Если это произойдет, то внутрь панели легко попадет дождевая или талая влага, а это уже – виток новых проблем.

Отметим, что львиная часть специальных уплотнителей, которые используется, изготавливаются из эластомера. Этот материал отлично ведет себя в плане температурного расширения и обеспечивает полную герметичность соединений. Для кровли эти параметры особенно важны, согласитесь:

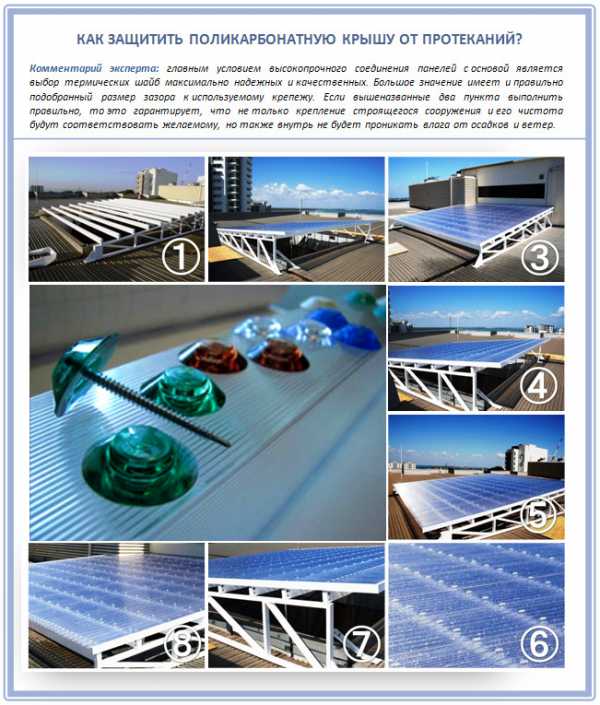

Еще одна важная задача, которую призваны решить термошайбы для поликарбоната, это избавление от так называемых мостиков холода. Мы говорим о таких местах, через которые холод проникает внутрь конструкции и где из-за разницы температур конденсат образовывается прямо на поверхности листа. А термошайбы позволяют придать всей конструкции законченный и эстетический вид. Специальная защелкивающаяся крышка скрывает саморезы, а цвет шайб не выделяется на фоне всего листа.

Причем такие шайбы продаются двух видов:

1. Поликарбонатные шайбы. Морозостойкие, служат 10 и более лет, идеально совпадают с поликарбонатом по цвету. Из дополнительных плюсов – укомплектованы специальным уплотнительным четырырехконтурным кольцом из эластомера.
2. Полипропиленовые шайбы. Служат около 2 лет, боятся ультрафиолета, от которого становятся хрупкими. Цвет шайб не всегда совпадает с оттенком тонированной поликарбонатной крыши. Зато доступнее по цене, если для вас это важно.

Конечно, поликарбонатные шайбы больше подходят для строительства крыши из такого же материала. Но и их важно крепить правильно:

• Шаг 1. Выбираем место крепления. Делать это нужно не спеша, тщательно, ведь «случайную» дырку тоже придется закрывать теми же шайбами. По крайней мере в эстетическом плане вы потеряете.
• Шаг 2. Рассчитываем расстояние между шайбами – для этого мы представили для вас подробную таблицу ниже.
• Шаг 3. Подбираем диаметр отверстия.
• Шаг 4. Прикручиваем шайбу. Сделать это нужно точно, не слишком слабо и не слишком сильно, чтобы не вдавить шайбу. Следите только за тем, чтобы уплотнительный материал не приклеивался к листам.

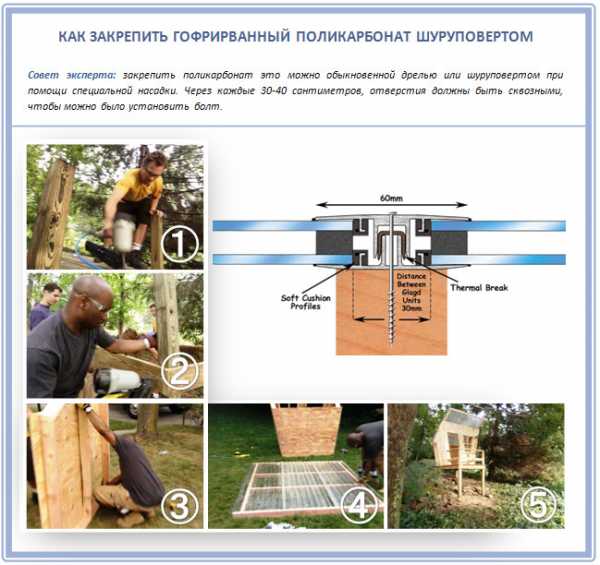

А закрепить такую шайбу поможет шуруповерт:

Герметичные ленты

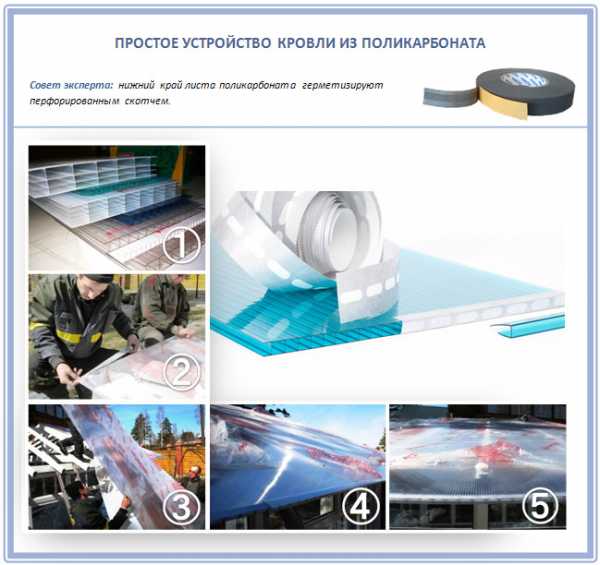

На все нижние края монтированных кровельных листов обязательно нужно закрыть алюминиевой лентой и UP-профилем. Причем не простой алюминиевой лентой, а перфорированной, которая способна выпускать случайно скопившийся в сотах конденсат. Почему и в UP-профиле тоже обязательно предварительно просверливаются отверстия.

В местах нахлеста следующей панели вдоль волны листа используйте герметизирующую ленту, а также по линиям фиксации нижнего и верхнего нахлеста.

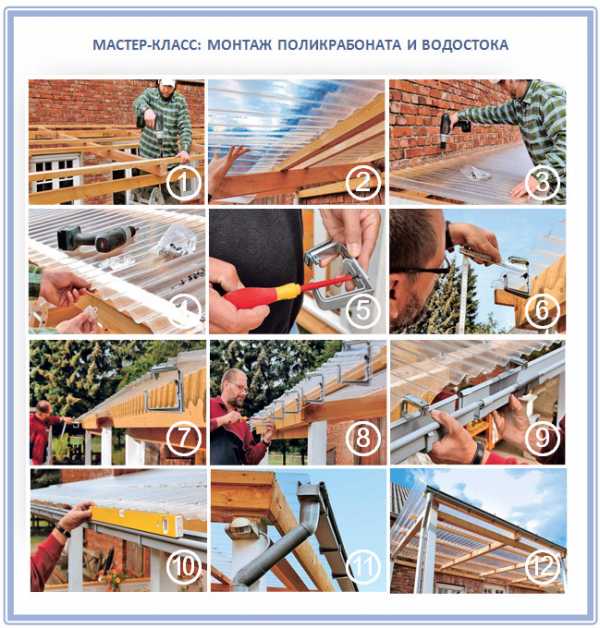

Итак, шаг за шагом:

• Шаг 1. В верхней части волны просверлите отверстия для винтов – по 10 мм.
• Шаг 2. Теперь в просверленные отверстия закрепите винты – с левой стороны.
• Шаг 3. Вкручивайте винты в каждую вторую волну, начиная с нижней балки.
• Шаг 4. Теперь закрепите винты в каждую третью волну.
• Шаг 5. Последний, самый верхний лист начните закреплять с левой стороны.
• Шаг 6. Боковые нахлесты листов фиксируйте каждые 30 см.

Вот более подробно:

Кровельный герметик

Для устройства кровли из поликарбоната также обязательно используйте специальный кровельный герметик. Причем вам нужно приобрести такой, какой предназначен именно для этого материала, т.к. таковые выпускаются на нейтральной основе и не разрушают сам поликарбонат. Герметик же понадобится для герметизации всех стыков и креплений прозрачной кровли.

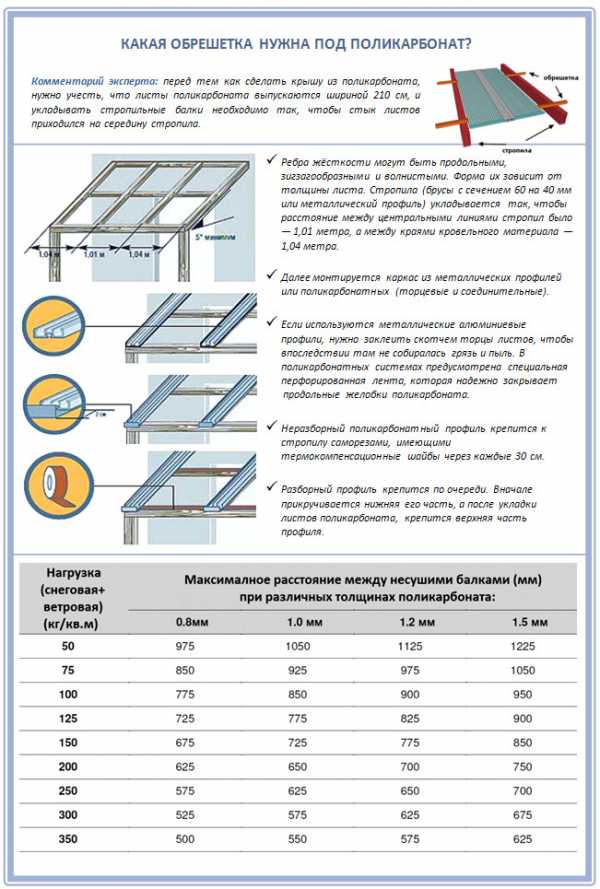

Итак, с обрешеткой мы немного разобрались. Теперь переходим к работе с листами. Наступать на сам поликарбонат во время его монтажа нельзя, а потому сделайте специальные помости.

Работать при этом нужно только при плюсовых температурах, не ниже -5°С, чтобы не пошли трещины от крепления. Дело в том, что сам кровельный поликарбонат спокойно выдерживает холод и до -20°С, но если только в этот момент в нем не сверлят отверстия.

В остальном же важно придерживаться определенных правил:

Как работать с кровельными листами из поликарбоната?

Резать кровельный поликарбонат можно и обычным резком, и лазером. Но это уже машинные операции, где мощность лазера и скорость резки регулируется в заводских условиях. Но края реза при таком способе уже не будут прозрачными – либо белыми, либо коричневыми, в зависимости от скорости резки.

Для сверления листового поликарбоната вам понадобятся высокоскоростные свела: либо предназначенные для металла, либо с твердосплавной режущей пластиной. Только так вы сможете сохранить остроту резанных кромок листов.

И еще один момент: во время сверления любой инструмент нагревает поликарбонат. Поэтому, если вы хотите, чтобы просверленные отверстия получались чистыми и не оплавленными, тогда работайте с листами не на жарком солнце, а в прохладной мастерской – как минимум. Идеально, если сможете заранее немного охладить поликарбонат – но не ниже нулевой температуры, чтобы не было растрескиваний. В общем, сделайте все, чтобы снизить количество тепла во время работы над кровлей.

Все это действительно важно. Ведь неправильно сделанные отверстия в поликарбонате для крыши – целая проблема. Это только в теплице особо не мешает, если через крепления вода в дождь протекает на растения, а вот для жилого дома ничего хорошо, как вы понимаете, это не сулит.

Как правильно закреплять листы на крыше?

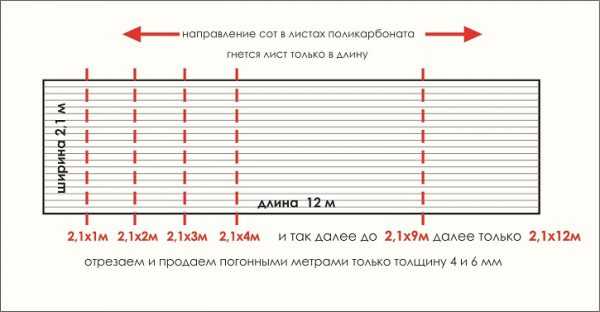

Старайтесь использовать для крыши не слишком длинные панели – всего до 7 метров. При этом всегда укладывайте поликарбонатные листы ультрафиолетовой защитой к верху. А резать поликарбонат легче всего ножовкой с мелкими зубцами и дисковой пилой.

Длину нахлеста делайте всегда в 200 мм, по 100 мм на каждый лист от линии фиксации на опоре. Последнюю линию фиксации размещайте в пределах 50-100 мм. Если вы делаете крышу из монолитного поликарбоната, обязательно оставьте зазоры в рамах для компенсации теплового расширения.

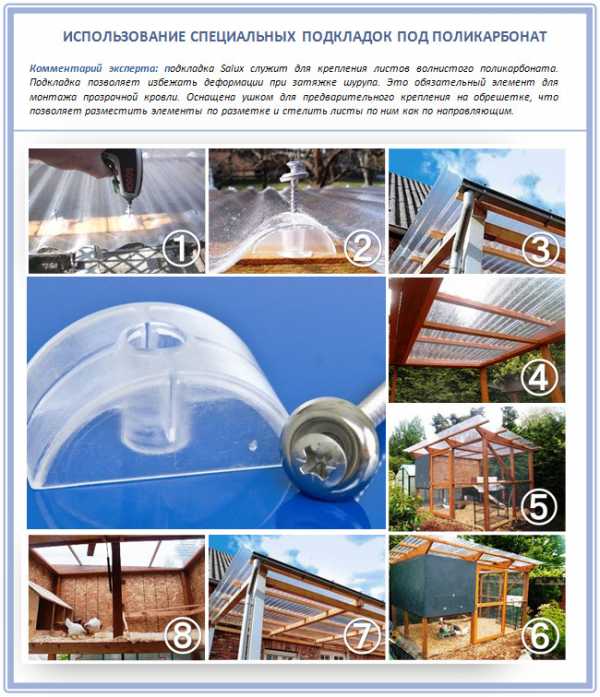

Существуют также специальные силиконовые подкладки под крепление термошайбами для профилированного поликарбоната. Для волнистого такие:

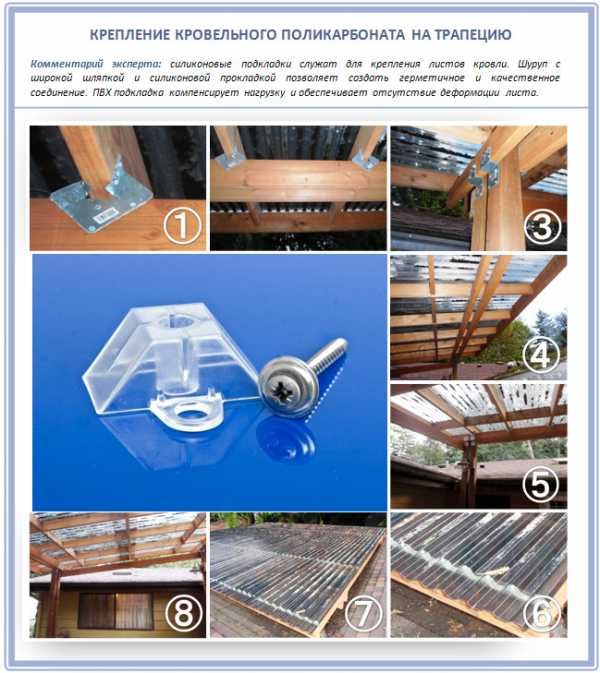

А для трапециевидного поликарбоната такие:

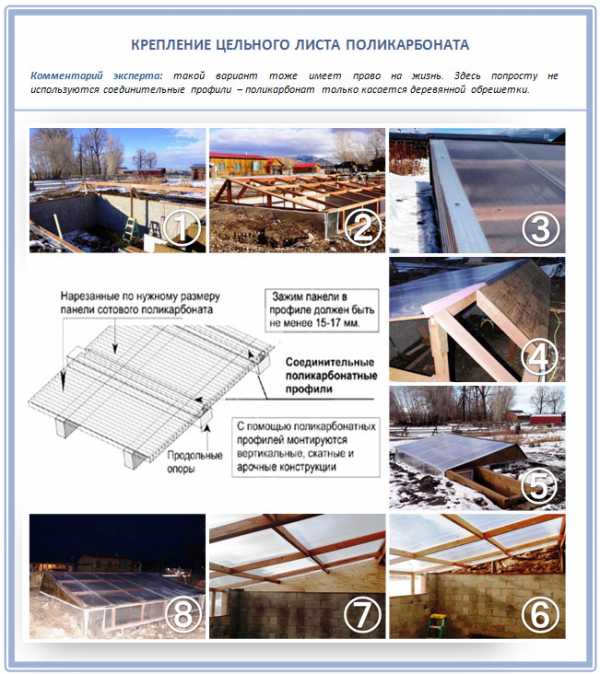

Обязательны ли соединительные профили?

Но немногие знают, что листы кровельного поликарбоната еще и можно склеивать, а не только соединять специальными профилями. Так, важно только соблюдать всего несколько правил:

1. Очистить торцы листов от любого загрязнения, особенно малозаметной пыли.
2. Все поверхности будущих склеиваемых торцов должны быть гладкими и ровными.
3. Лак или растворитель, которые применяются, не должны загустевать или менять свой вид.
4. В помещении, где вы все это проворачиваете, должна быть максимально низкая влажность.
5. Лаки используйте малоактивный – только так можно будет избежать беления.
6. Склеенные поверхности должны лежать под прессом до окончательного отверждения.
7. Обязательно наденьте средства индивидуальной защиты органов дыхания.

А очистить листы из поликарбоната легче всего изопропиловым или метиловым спиртом, или мягкими мыльными растворами.

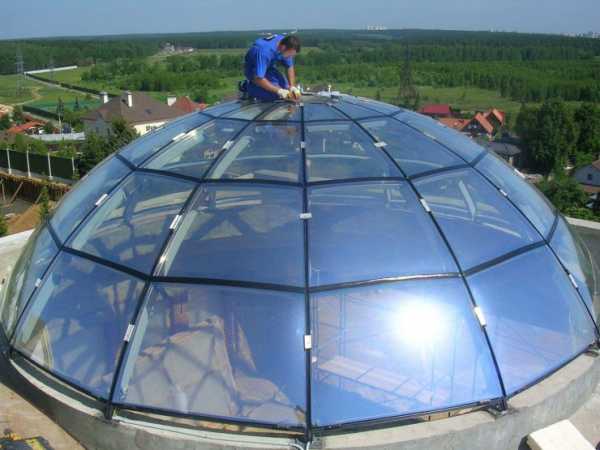

Если вы решили сделать из поликарбоната достаточно сложную односкатную крышу, в процессе вам также понадобится сварка. Ею вы будете обрабатывать готовые детали. Так, варка с горячей накладкой (300°С) поможет добиться прочности стыков листов, а сварка горячим воздухом со сварочным прутком (120°С) предварительно просушит эти свариваемые участки. Еще применяется ультразвуковая сварка, с обработкой 20кГц в диапазоне 25-40 мкм.

И, наконец, все неэстетичные детали вам нужно будет отшлифовать. Для этого проще всего использовать кремниевую шлифовальную шкурку с зернистостью 400 либо 600.

А что насчет вентиляции такой крыши?

Итак, поликарбонат вы выбрали, проект крыши составили, а теперь самое время подумать о вентиляции подкровельного пространства. Дело в том, что в случае с односкатной крышей о вентиляции вообще не часто думают, даже слуховые окна ставятся не всегда. А это при использовании поликарбоната как кровельного материала приведет к его перегреванию, от чего в жару некоторые части способны даже немного изменить форму.

Причем не стоит отказываться от частичного утепления односкатной поликарбонатной крыши:

Как видите, все просто! Появились новые идеи? Дерзайте!

krovgid.com

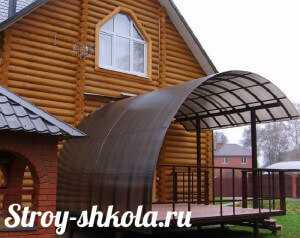

Крыша из поликарбоната для дома: достоинства и монтаж

Накрытие из поликарбоната

Коттеджное строительство настолько популярно, что все больше людей оставляют квартиры в шумных городах и перебираются на свежий воздух. Здесь можно отдохнуть и восстановить силы, отвлечься от суеты и полюбоваться красотой природы. Но чем больше поклонников у загородного жилища, тем разнообразнее постройки возводятся в местах их обитания, и это прекрасно, ведь зачастую новинки в сфере строительства просто поражают своей функциональностью и декоративными свойствами.

Именно такими характеристиками обладают крыши из поликарбоната для домов и придомовых подсобных конструкций. Их устанавливают над крыльцом или бассейном, сооружают в виде навеса в месте стоянки автомобиля и над зоной барбекю. Так чем же так привлекает этот достаточно новый для нашей страны материал современных застройщиков?

Технические характеристики материала

Поликарбонат характеризуется отличной прочностью. Этот полимер долговечен и имеет привлекательный вид, хотя и представляет собой вид давно знакомой нам пластмассы.

Его прозрачная структура позволяет пропускать солнечные лучи, а также обеспечивает панорамный обзор, что только повышает его декоративную ценность. Из такого материала строят террасы у дома, веранды и светлые просторные теплицы.

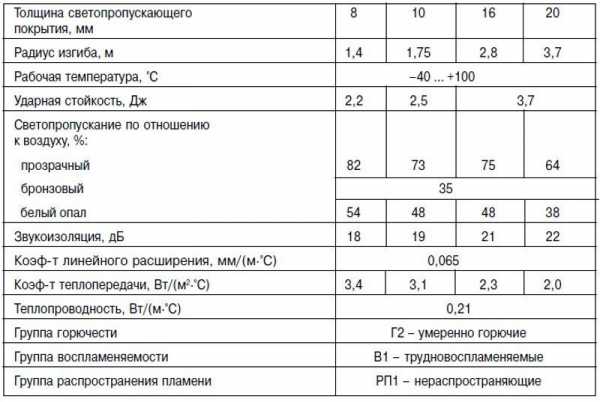

Технические характеристики листов

На эксплуатационный срок крыши из поликарбрнада имеет непосредственное влияние качество материала и правильно проведенный монтаж. Полимер можно разделить на несколько категорий, каждая из которых имеет свой срок службы:

1. Премиум – выдерживает не менее 20 лет эксплуатации.
2. Элит – служит не менее 12 лет.
3. Оптимал – в среднем10 лет.
4. Эконом – до 8 лет.

Прежде чем выбрать такой материал для своего дома, предлагаем ознакомиться с его достоинствами и недостатками, что даст возможность лучше понять свойства и особенности кровли нового поколения.

Достоинства

К достоинствам сотового полимерного покрытия можно отнести:

Достоинства материала

• отличную световую пропускную способность. Через прозрачное покрытие проходит около 80% солнечного света;
• хорошие параметры гибкости, что позволяет сделать конструкции выгнутой формы без риска деформировать структуру и нарушить целостность материала;
• достойные общие характеристики, благодаря которым его можно удачно сочетать со строительными материалами разных фактур;
• высокая термоустойчивость, позволяющая эксплуатировать поликарбонат в температурном диапазоне от -40 до +120 С;
• прочность против механического воздействия, выдерживает слой снега более одного метра;
• отличные теплоизоляционные свойства. Навес сохраняет тепло в холодное время года и держит прохладу в жаркие летние дни;
• малый вес, всего 2,5 кг/1м2;
• стойкость перед возгоранием;
• полное соответствие требованиям безопасности, в случае повреждения не разбивается на мелкие или тем более острые осколки;
• обладает хорошими звукоизоляционными параметрами;
• легок в монтаже, для его установки не требуются особые навыки;
• доступная стоимость, в сравнении с тем же стеклом;
• дает возможность соорудить конструкцию любых, даже самых причудливых форм, которые станут украшением дома;
• широкая цветовая гамма, поэтому с выбором желаемого варианта проблем не будет.

Недостатки

У поликарбоната не так много недостатков и они скорее условные. К примеру, материал не сможет укрыть вас от яркого солнца, но это же свойство можно рассматривать и как достоинство, ведь вам не потребуется прибегать к помощи дополнительных осветительных приборов в дневное время суток, тем самым сэкономив расходы на электричество.

Ну и, конечно же, действительно минус полимера – хрупкость, которая может проявиться при неправильном монтаже, что может привести к появлению трещин на обрабатываемой поверхности.

Виды поликарбоната

В строительстве применяется два вида поликарбоната:

Сплошной материал Структурированный материал

1. Сплошной, выпускается в форме листов, толщина которых может составлять от 2 мм до 1 см. Чаще всего его устанавливают там, где наблюдаются обильные осадки и дуют порывистые ветра. При визуальном осмотре вы вряд ли отличите его от стекла. Этот тип материала является самым дорогостоящим.
2. Структурированный, с толщиной листов до 3 см, и внушительным весом, который иногда превышает аналогичный показатель монолитного изделия. Этот вид полимера обладает повышенной прочностью благодаря ячеистой структуре. Им можно укрывать арочные перекрытия и круглые крыши дома. Прежде чем приобрести такой стройматериал, поинтересуйтесь у продавца о том, какой вариант лучше подойдет для ваших условий, иначе можно столкнуться с незапланированной заменой материала ввиду того, что он не соответствует вашим требованиям.

Пример монтажа крыши из поликарбоната

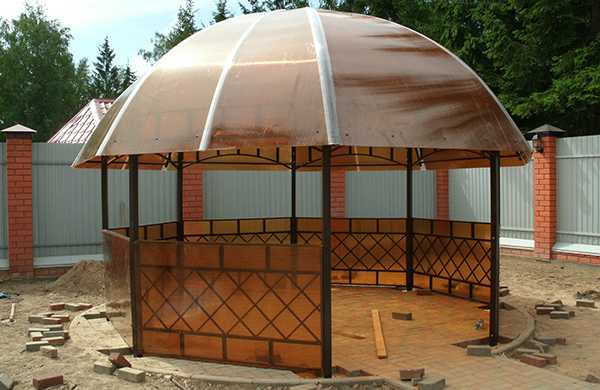

На примере установки накрытия для беседки предлагаем вам ознакомиться с поэтапной инструкцией, которая поможет сделать качественную конструкцию своими руками. Здесь мы будем использовать сотовый поликарбонат, толщина которого равна 8 мм. По форме навес может быть каким угодно – шатровым, с несколькими скатами, куполообразным или любым другим, мы же будем говорить о прямой конфигурации крыши.

Как в любом строительном процессе, здесь начало работ лежит в составлении проекта с чертежами, которые должны быть подготовлены заранее.

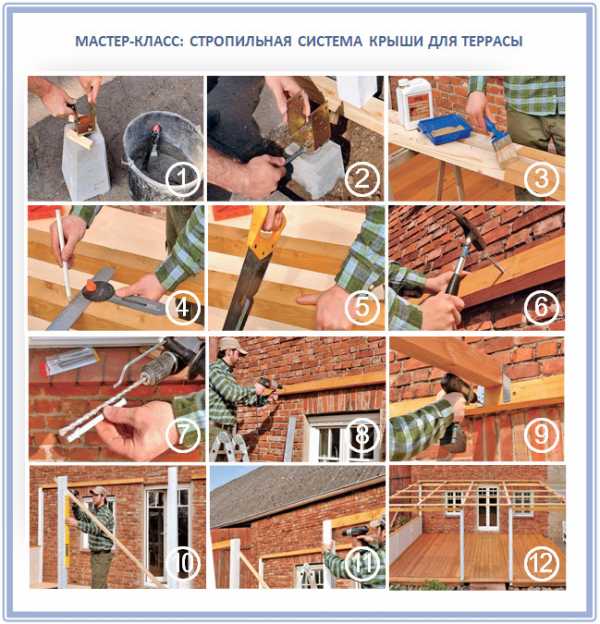

Стропильная система

Деревянные элементы для стропильной системы перед установкой необходимо обработать антисептиками, которые не дадут натуральному материалу гнить, тем самым его эксплуатационный период существенно увеличится.

Также при желании вы можете сделать тонировку древесины специальным лаком. Сухие доски нужно вертикально установить с шагом, равным ширине листа поликарбоната. Из брусков набивается обрешетка, которая монтируется поперек стропильных элементов.

Стропильная система кровли

Фиксация листов

Чтобы зафиксировать листы усиленного пластика на обрешетке, нужно применить в качестве крепежей саморезы, укомплектованные шайбами-уплотнителями. Избежать деформации обшивки можно предварительно отметив места для саморезов, а затем просверлить на их месте отверстия с диаметром, превышающим аналогичный параметр крепежей.

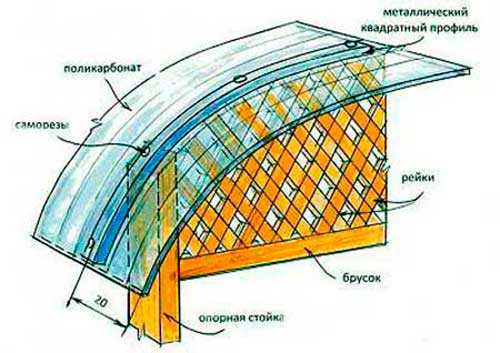

Схема крепления листов на крыше

Между собой листы материала соединяются при помощи специальных профилей, которые могут быть как цельными, так и разъемными. Саморезы не рекомендуется завинчивать до упора, иначе прирезкой смене температур линейное расширение останется в статичном положении и крыша может лопнуть от напряжения в структуре пластика.

Герметизация

Чтобы крыша беседки у дома прослужила своим хозяевам много лет, нужно сделать правильную герметизацию сотовых листов, для чего на торцах поликарбонатных элементов клеят ленту или устанавливают профиль, тем самым исключив появление конденсата. Также рекомендуется промазать дополнительный слой герметика на стыках плит, тогда вы получите гарантируемую непроницаемость.

Герметизация панелей поликарбоната

Полезные советы

Чтобы работа шла легче, а результат монтажа оказался положительным, воспользуйтесь советами профессионалов:

• не монтируйте полностью прозрачную крышу, так как вы не сможете укрыться под ней от палящего солнца;
• не снимайте защитную пленку с материала, ведь она защищает его от повреждений;
• не забудьте оборудовать вентиляционную систему в том случае, если крыша дома из поликарбоната монтируется над жилым помещением;
• избегайте строительства полностью плоской крыши, так как на ее поверхности будет постоянно скапливаться снег и вода, разъедая конструкцию в местах стыков элементов;
• в процессе работы и эксплуатации не наступайте на поликарбонатные листы, ведь они хрупкие и могут не выдержать ваш вес.

Если вы будете строго следовать инструкции и прислушаетесь к нашим советам, то у вас получится отличная крыша из поликарбоната своими руками.

domzastroika.ru

64 фото и советы по применению материала

На сегодняшний день поликарбонат занимает лидирующие позиции в сфере строительных материалов. Его широко используют для создания навесов, перегородок, декоративных элементов, а также в качестве кровельного покрытия.

Крыша, выполненная из облегчённого материала, помогает подчеркнуть дизайн вашего дома. Материал позволяет воплотить самые необычные дизайнерские решения. Этот строительный материал имеет множество преимуществ нежели недостатков.

В нашем материале представлена пошаговая инструкция, которая помогает сделать крышу из поликарбоната своими руками.

Преимущества и недостатки поликарбоната

Современный поликарбонат благодаря своим характерным особенностям имеет большое число положительных качеств. К ним относят:

• минимальный вес;
• хорошо пропускает солнечный свет;
• легкая сборка;
• простой монтаж;
• не поддается коррозии;
• устойчив к внешним воздействиям природы и микроорганизмов;
• обладает механической прочностью;
• низкий ценовой диапазон;
• большой выбор цветов и размеров.

К недостаткам строительного материала можно отнести его хрупкость. При работе важно соблюдать особую осторожность.

Зафиксировать материал к металлическому каркасу можно при помощи специальных саморезов, которые гарантируют высокую прочность готовой конструкции.

Опытные профессионалы рекомендуют предварительно сделать отверстия на поверхности материала. Дело в том, что чрезмерное механическое воздействие может спровоцировать появление трещин, которые будут пропускать влагу.

Какой поликарбонат выбрать для крыши? Перед тем как отравиться в строительный магазин, необходимо ознакомиться с разновидностью современного поликарбоната.

Разновидности материала

Строительный поликарбонат делится на два вида, каждый из которых предназначен для создания определенного вида конструкций. Он различается по толщине и структуре. Сегодня в специализированных отделах можно встретить монолитный и сотовый поликарбонат.

Монолитное полотно имеет толщину от 1,5 до 13 мм. Размеры листа варьируются в пределах 2-х или 3 м. Эта разновидность кровельного покрытия обладает высокой прочностью, что позволяет использовать его при строительстве сложной конструкции крыши.

В осенний и зимний период времени он способен противостоять природным катаклизмам.

Сотовый поликарбонат имеет маленький вес. Полотно состоит из множества ячеек, которые позволяют им максимально облегчить вес строительного полотна. Его широко используют для создания крыши беседки из поликарбоната. В результате этого получается легкая невесомая конструкция.

Толщина сотового полотна составляет 4-35 мм. Размер кровельного покрытия от 2Х7м или 2,5Х11 м. Ячеистая структура листа позволяет создать круглые, куполообразные или арочные конструкции крыши.

Эта разновидность кровельного материала хорошо поддается механической деформации. С его помощью удается воплотить самые необычные дизайнерские решения.

Этапы создания крыши из поликарбоната

Большинство из нас часто задаются вопросом: «Как сделать крышу из поликарбоната?». Перед тем как приступить к процессу создания конструкции, необходимо иметь точный чертеж.

Для каждого типа строения разработана пошаговая инструкция, которая существенно облегчает реализацию поставленной задачи.

Для обустройства прилегающей территории рекомендуется изготавливать плоскую кровельную конструкцию.

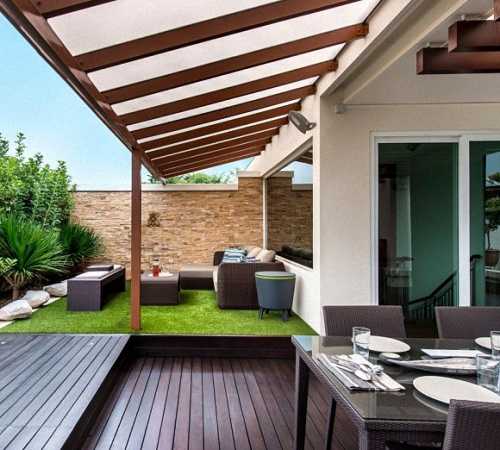

Для беседки или террасы подойдет односкатная крыша из поликарбоната. Она предотвращает скопление грязи и мусора на поверхности материала.

Первоначальным этапом рабочего процесса будет подготовка необходимых материалов и инструментов. Для этого понадобится:

• деревянные брусья;
• крепежные элементы;
• саморезы для фиксации досок и поликарбоната;
• молоток;
• шуруповерт;
• металлические рейки;
• пила.

Когда все необходимые предметы подготовлены, можно приступать к изготовлению каркаса. В процессе создания, рекомендуется следовать вашему чертежу. Он помогает изготовить качественную постройку.

Технология изготовления

Односкатная и прямая крыша имеет некую схожесть в процессе создания. Единственным отличием является угол наклона. Процесс изготовления включает в себя:

• Сооружение металлического каркаса. Размеры должны быть выполнены в соответствии с чертежом.
• Раскрой поликарбонатного листа.
• Фиксация пластиковых элементов к металлическому основанию.
• Покрытие герметиком.

Для изготовления односкатной крыши необходимо учитывать оптимальный угол наклона.

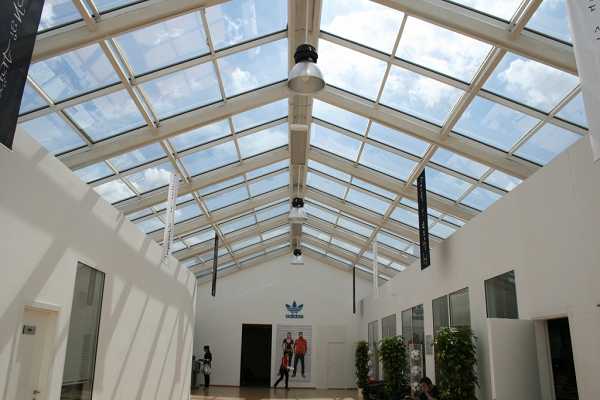

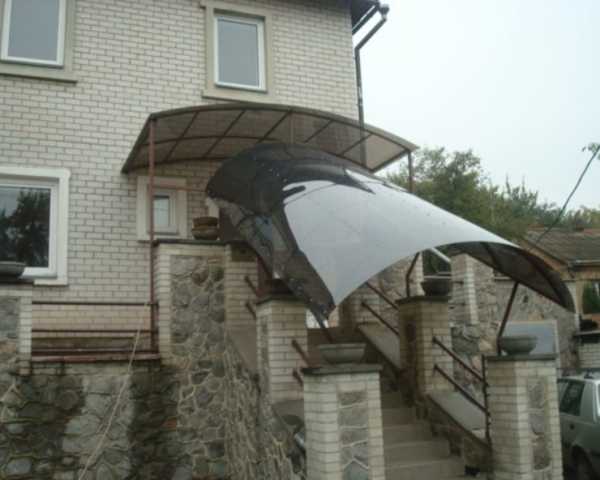

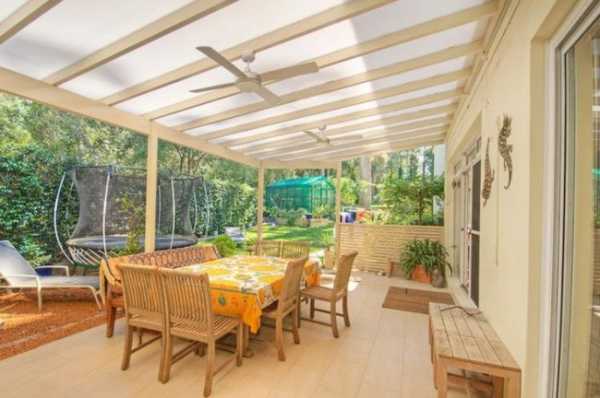

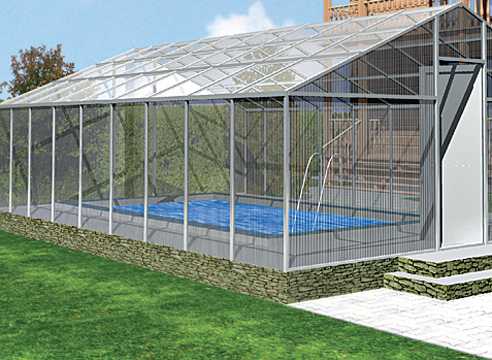

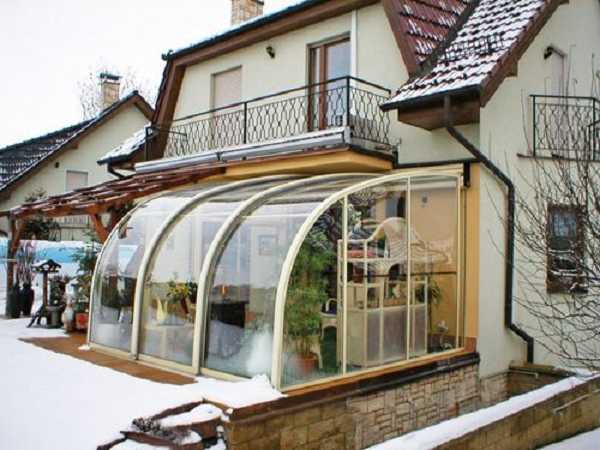

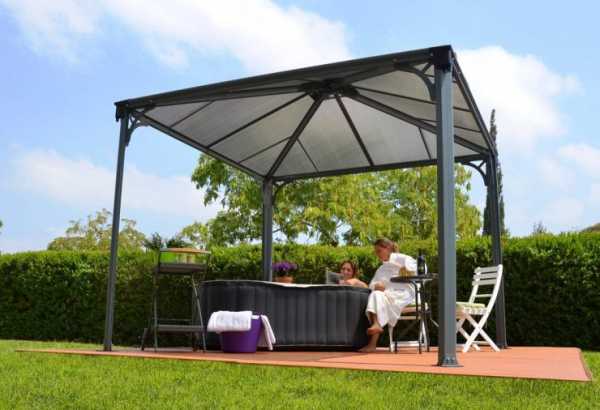

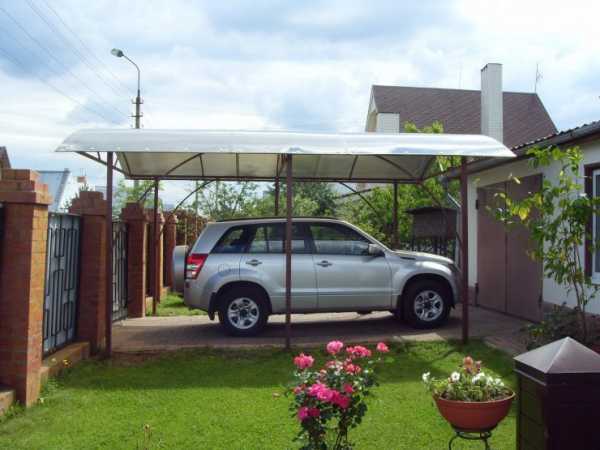

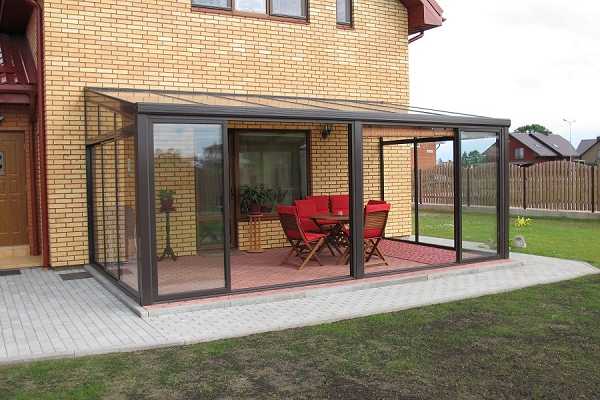

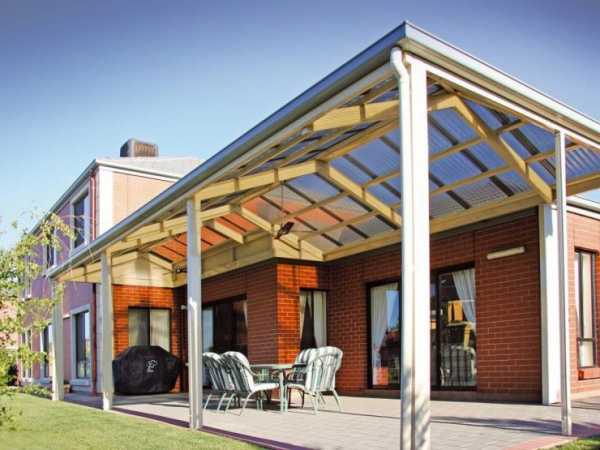

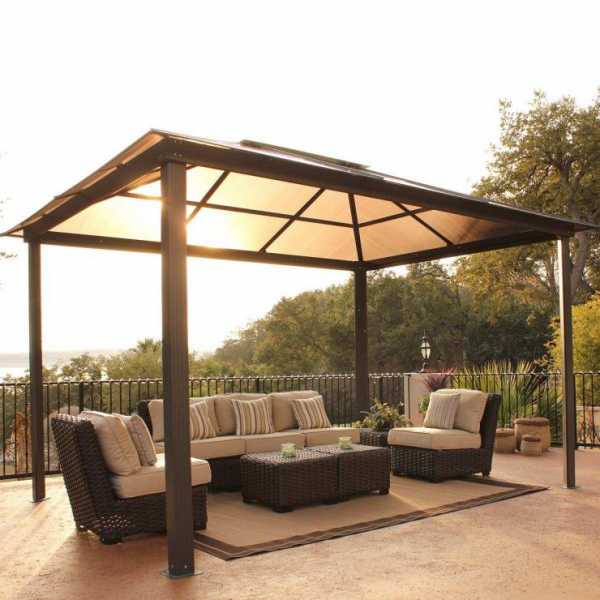

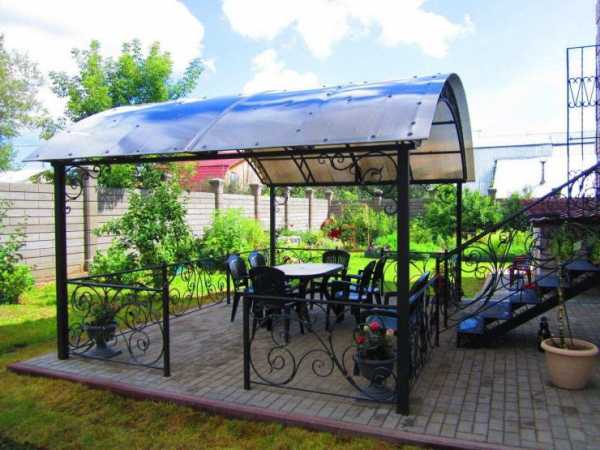

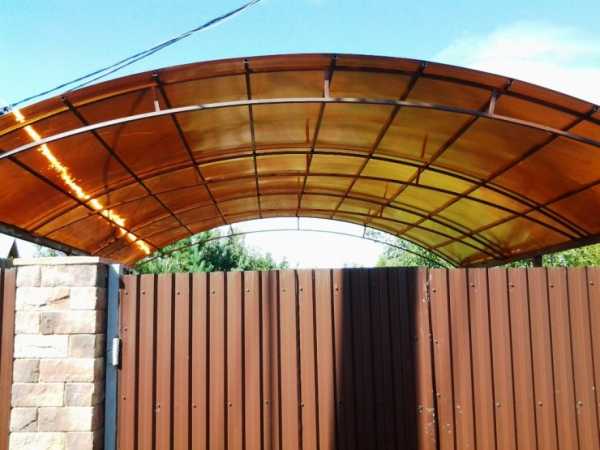

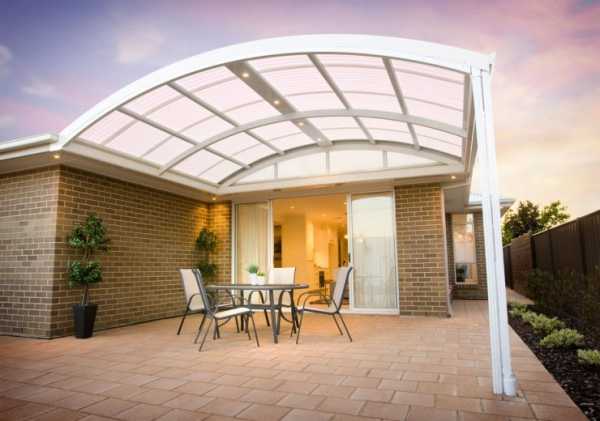

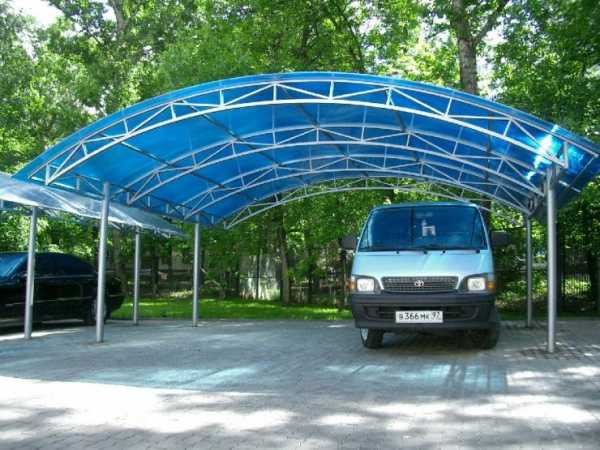

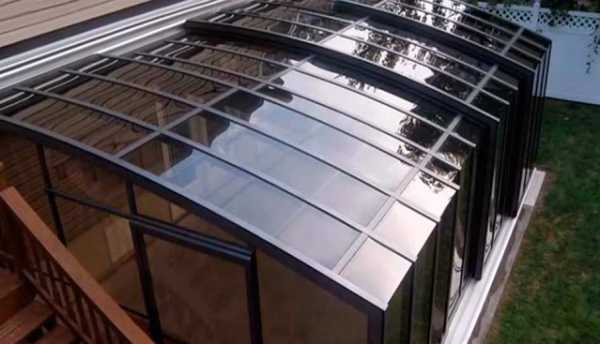

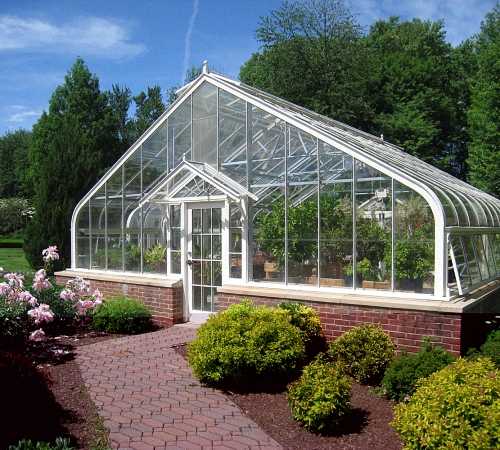

Фото крыши из поликарбоната

landshaftportal.ru

Как сделать крышу из поликарбоната своими руками — пошаговое видео и фото

Использование светопрозрачного, прочного и гибкого поликарбоната открыло новые возможности в вопросе возведения крыш. Этот доступный материал, выпускаемый в виде панелей стандартного размера, позволяет создавать легкие, ажурные, невесомые конструкции, которые оптимально подходят для строительства беседок, навесов, террас, оранжерей или элементов городской инфраструктуры. Сочетание небольшой цены, длительного срока эксплуатации и огромного декоративного потенциала делают это покрытие сильным конкурентом для других кровельных материалов. В этой статье мы расскажем, как сделать крышу из поликарбоната своими руками.

Содержание статьи

Виды и свойства материала

Поликарбонатом называют особый вид термопластичного пластика на основе угольной кислоты и бисфенола, который используется для возведения крыш, а также создания других светопрозрачный конструкций. Крыша из поликарбоната обладает высокой ударопрочностью, светопроницаемостью до 92%, погодоустойчивостью и привлекательным внешним видом. Выпускают 2 вида этого материала:

• Монолитный. Монолитный поликарбонат внешне похож на обычное силикатное стекло, он прозрачный и гладкий. Однако, ударопрочность и несущая способность этого вида пластика во много раз превосходит аналогичные показатели у стекла. В отличии от сотового поликарбоната, монолитная продукция обладает меньшей гибкостью, поэтому используется для сооружения плоских и односкатных крыш.

  Монолитный пластик

• Сотовый. Структура сотового поликарбоната отличается от монолитного тем, что она состоит из множества полых ячеек, заполненных воздухом. Показатель светопрозрачности и прочности у этого материала меньше, чем у монолитного. Сотовый поликарбонат хорошо гнется и эффективно сохраняет тепло, поэтому используется для остекления теплиц, оранжерей или зимних садов, с помощью него создают сложные арочные, купольный и другие фигурные конструкции.

  Сотовый поликарбонатный пластик

Обратите внимание! Крыши из поликарбоната постоянно находятся в прямом контакте с ультрафиолетовыми лучами, которые оказывают негативное влияние на этот материал, приводя к преждевременному износу покрытия. Чтобы конструкция прослужила дольше опытные мастера используют пластик со специальным покрытием, блокирующим ультрафиолетовые лучи.

Стандартные размеры

Особенности материала

За годы использования прозрачный пластик постепенно вытеснил хрупкое стекло и быстро мутнеющее оргстекло, благодаря отличным техническим и эксплуатационным характеристикам. С помощью него создают крыши из поликарбоната для беседок, навесов, террас, теплиц, оранжерей и других сооружений, в которые должен проникать свет. Профессиональные кровельщики отмечают следующие достоинства этого материала:

1. Крыша из поликарбоната обладает высокой несущей способностью, ударопрочностью при очень легком весе. Прозрачные пластиковые панели весят меньше, чем любой другой кровельный материал, поэтому не требуют обустройство массивного каркаса, а также заливки глубокого фундамента.
2. Пластик, в особенности сотовый, хорошо гнется, что позволяет без труда создавать сложные купольные, арочные, фигурные конструкции, не применяя специальные средства.
3. Этот материал легко поддается обработке, он без труда режется специальным ножом или циркулярной пилой, склеивается.
4. Материал обладает высокими изоляционными свойствами, он защищает от проникновения воды, эффективно сохраняет тепло, а также блокирует звуки.
5. Материал обладает длительным сроком эксплуатации, износостойкостью, при этом не требуя особого ухода.

Преимущества

Учтите! Работая с поликарбонатным пластиком, нужно учитывать главный недостаток этого материала – термическое расширение. При воздействии высокой температуры кровля из поликарбоната расширяется, поэтому при монтаже конструкции крепежные элементы закручивают не до конца, оставляя зазоры.

Принцип построения конструкции

Крыша из поликарбоната состоит из 2 главных компонентов: опорного каркаса, который изготавливается из деревянных брусков или металлического профиля, и непосредственно кровельного материла. Поликарбонат настилают на обрешетку, расположенную перпендикулярно стропильным ногам. По форме различают следующие виды конструкции из этого материала:

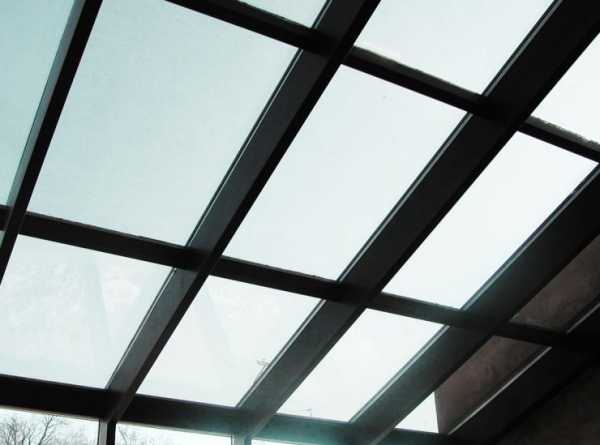

• Плоские. Плоская кровля из поликарбонатного пластика представляет собой конструкцию, состоящую из одной плоскости, с уклоном, который не превышает 1-2 градуса. На такую крышу оказывается значительная снеговая нагрузка, поэтому она изготавливается только из монолитного поликарбоната с толщиной не менее 8-10 мм.
• Скатные. Из поликарбоната изготавливают крыши, состоящие из 1 и более скатов с уклоном до 30-40 градусов, включая шатровые конструкции. Удобство обработки и легкий вес материала значительно облегчает создание стропильного каркаса.

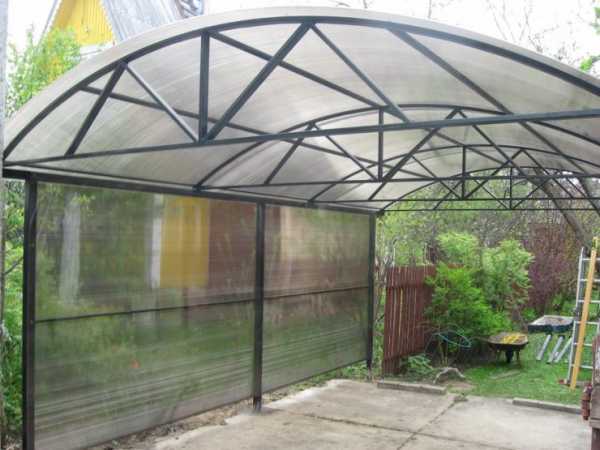

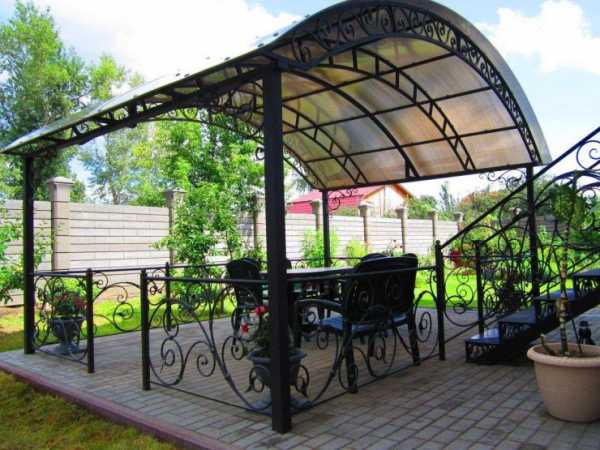

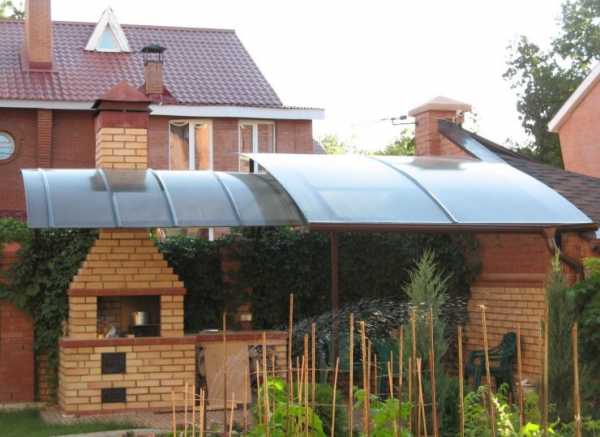

• Арочные. Поликарбонатный пластик сотового типа является идеальным материалом для создания арочных кровельных конструкций. Гибкость этого покрытия позволяет без труда своими руками делать кровли с любым изгибом на металлическом каркасе.

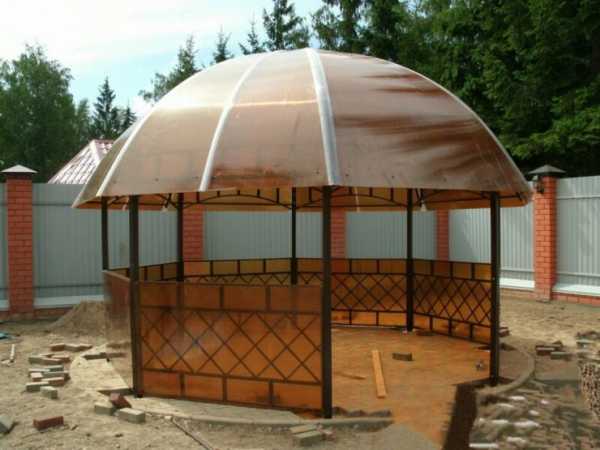

• Купольные. Купольные конструкции делают из сотового поликарбоната, пользуясь высокой гибкостью этого материала. Однако, для самостоятельного кровля в виде купола сложна и требует тщательного расчета и подгонки.

Виды конструкций из поликарбонатного пластика

Профессиональные мастера рекомендуют для создания крыш из поликарбонатного пластика использовать стальные или алюминиевые каркасы, так как срок эксплуатации этих материалов примерно совпадает. Если в целях экономии поликарбонат закрепляется на деревянном основании, следует тщательно обработать бруски антисептическим составом, чтобы предотвратить гниение и деформацию несущих элементов.

Технология самостоятельного монтажа

Крыша из поликарбоната своими руками – практичное решение для садовой беседки, козырька, навеса для машины или бассейна. Для строительства лучше воспользоваться готовым проектом с расчетом расстояния между элементами каркаса, углом наклона скатов или формы арки. Это мера позволяет избежать ошибок при раскрое и монтаже. Сборка поликарбонатной кровли осуществляется в следующем порядке:

1. Сначала изготавливают каркас конструкции из металла или древесины. Для этого используются бруски, профиль или уголки с толщиной не менее 4-5 см. Ширина стандартного листа материала составляет 2100 мм, поэтому стропила располагают так, чтобы они поддерживали стык между пластинами. К стропилам прибивают обрешетке с шагом 40-50 см.

   Схема каркаса

2. Панели материала с помощью циркулярной пилы с мелкими зубчиками разрезают на листы необходимого размера и помещают на каркас. Если крыша скатная, то ребра жесткости поликарбоната располагают вдоль ската.

   Правильное размещение ребер жесткости листа при монтаже арочной конструкции

3. Первый лист размещают с выступом на 3-5 мм за пределы крыши, на торец материала надевают специальный профиль или заклеивают лентой.

   Монтаж торцевой ленты

4. С помощью сверла, диаметр которого на 3-4 мм больше диаметра саморезов, изготавливают отверстия в поликарбонате каждые 30-40 см вдоль стропил.

   Технология сверления

5. Поликарбонат фиксируют на каркасе с помощью оцинкованных саморезов, снабженных термошайбами, которые защищают материал от растрескивания. Чтобы компенсировать термическое расширение, крепежные элементы закручивают, оставляя зазор 2-3 мм.

   Схема крепления к деревянному основанию



   Схема крепления листов поликарбонатного пластика

6. Листы поликарбоната соединяют с помощью специальной соединительной планки, которая фиксируется к стропилам с помощью саморезов.

   Монтаж соединительной планки

Обратите внимание! Если ширина листа материала превышает 1 м, используется точечная технология крепежа, а если поликарбонат уже применяется специальный пластиковый профиль.

Видео-инструкция

krovlyakrishi.ru

Крыша из поликарбоната своими руками. Советы по монтажу поликарбоната на крышу

Все большей популярности набирают современные материалы для кровли, такие, как например, поликарбонат. Этот вариант повсеместно применяется для покрытия веранд, отдельных участков дома. Это не только оригинально и красиво, таким образом обеспечивается надежная кровля и естественное освещение помещения ярким солнечным светом. Помещение становится очень уютным и привлекательным.

Оглавление:

1. Преимущества крыши из поликарбоната
2. Устройство крыши из поликарбоната
3. Прямая крыша из поликарбоната
4. Арочная крыша из поликарбоната
5. Технология монтажа поликарбоната на крышу
6. Виды поликарбоната для кровли
7. Как выбрать поликарбонат для кровли
8. Крепежи для кровли из поликарбоната

Преимущества крыши из поликарбоната

Материал очень практичный и отличается большим количеством преимуществ:

• поликарбонатные панели  защищают помещение от воздействия солнца, пропуская рассеянный свет и надежно защищает от ультрафиолетовых лучей;
• сравнительно легкий вес конструкции дает возможность сделать оригинальную крышу;
• высокие теплоизоляционные возможности, вследствие этого нет необходимости утеплять помещение дополнительно;
• поликарбонат обладает высокими звукоизоляционными возможностями;
• устойчивость к скоплениям влаги;
• способность к вентиляции помещения;
• устойчивость к воздействиям высоких температур;
• хорошо переносит перепады температуры;
• относительно гибкий материал, выдерживают нагрузку от осадков;
• простой в монтаже, обработке;
• устойчив к механическим воздействиям, можно сверлить, гнуть и разрезать по размерам.

Материал очень прочный, он выдерживает слой снега массой двести килограмм на один квадратный метр.

Недостатки материала проявляются в том, что при перевозке большие листы поликарбоната могут прогибаться и деформироваться. И хотя материал прочный, он проигрывает по качеству стеклу и требует более внимательного обращения при работе с ним, сбережении и установке. Обладает невысокой абразивной сопротивляемостью, что проявляется в появлении царапин, трещин. Вследствие этого целостность крыши из поликарбоната может быть нарушена сильным градом.

Взвешивая все плюсы и минусы можно с уверенностью заявлять, что поликарбонат признан одним из лучших материалов для монтирования крыш коридоров, теплиц, пристроек. Еще одним плюсом есть то, что материал стоит сравнительно недорого.

Устройство крыши из поликарбоната

Хоть условно можно выделить три вида поликарбоната, все – таки два вида являются наиболее используемыми и популярными, это монолитный и сотовый.

Монолитный поликарбонат применяется для крыш различной площади и формы с перспективой выдерживать вес большого объема снега и порывов ветра. Размер панели монолитного материала два на три метра. Толщина колеблется от двух до двенадцати миллиметров. Двенадцати миллиметровый поликарбонат также еще называют антивандальным, потому что он выдерживает удар взрослого сильного мужчины без повреждений.

Сотовый поликарбонат весит гораздо меньше благодаря своей пористой структуре с воздушными камерами. Материал обладает высокой механической прочностью при небольшом весе. Данный материал идеальный вариант для изготовления сложных элементов арок, крыш. Сотовый материал имеет многообразную цветовую гамму оттенков. Толщина материала варьируется от четырех до тридцати миллиметров, длина панели колеблется от двух метров до шести или двенадцати.

Существуют два самых распространенных варианта кровли из поликарбоната:

• прямая крыша;
• крыша в форме арки.

Прямая крыша из поликарбоната

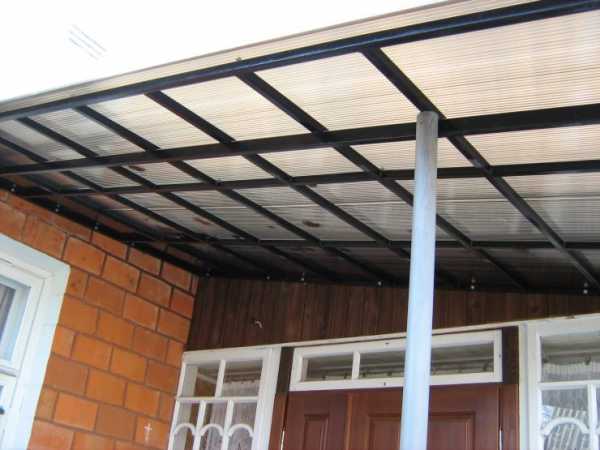

Вариант прямой крыши чаще всего применяется при строительстве открытых веранд, беседок. При решении использовать поликарбонат появляется возможность создать открытое светлое пространство. Но так как утепление крыши приведет к потери свойства кровли из поликарбоната, сооружать такой вариант крыши для зимних домов нецелесообразно. Только летние варианты жилищ подходят для обустройства поликарбонатной кровлей.

Сделать прямую крышу можно в нескольких решениях: вальмовая, одно или двускатная. Для кровли из поликарбоната не требуются мощные стропила, материал достаточно легкий. Это может быть доска до пятидесяти миллиметров, предварительно обработанная специальными защитными растворами. Расстояние между стропилами выбирается с учетом ширины панели. При выкройке материала следует резать так, чтобы ребра жесткости совпали с направлением ската крыши. Следует правильно положить лист с учетом специального ультрафиолетового покрытия, оно должно быть наружу.

Крепится панель поликарбоната к деревянной основе саморезами с креплением. В листе сверлят отверстие чуть больше диаметра самореза и плотно вкручивают его в тело листа. Стыки закрывают разъемными профилями.

Все части, где есть зазоры, необходимо обработать герметиком.

Арочная крыша из поликарбоната

Изготовить арочную крышу не сложно, единственная трудность – подготовить дуги, сгибать необходимо ровно, используя шаблон, иначе накрытие может быть искажено. Дуги из профиля надрезают, чтобы можно было легче согнуть материал для требуемой формы крыши. Но если дуги практически не имеют предела сгиба, то поликарбонат ведет себя по другому, об этом не следует забывать и гнуть материал нужно аккуратно. Прикрепляют поликарбонат также как и к деревянной поверхности, используют саморезы и фиксируют шайбами. Места стыков и торцевую область покрывают герметиком.

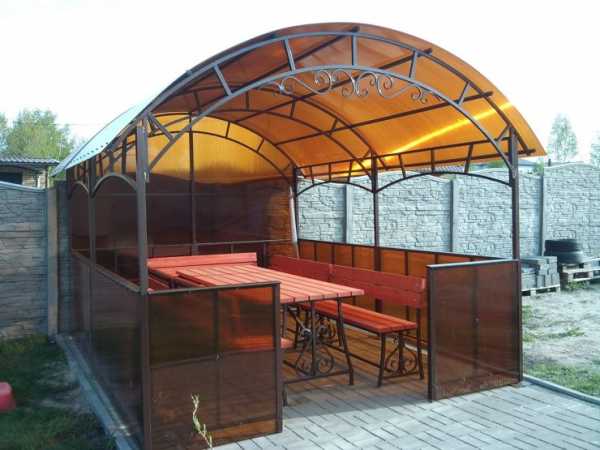

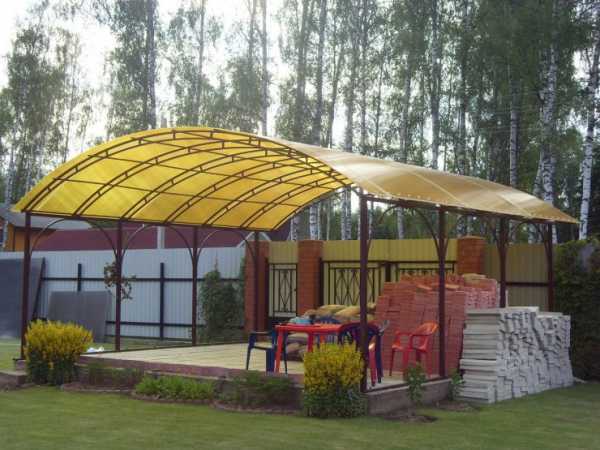

Арочные крыши применяют на небольших площадях, делают навесы, беседки.

Технология монтажа поликарбоната на крышу

Материал используется около десяти лет и за то время показал отличные качества по износостойкости. Из поликарбоната можно изготовить кровлю любого вида, формы и размера. В частном хозяйстве чаще всего используется сотовый поликарбонат: бассейны, теплицы, веранды, навесы – все эти сооружения можно накрыть прозрачным сотовым материалом. Сделать кровлю можно с любым углом наклона или полностью плоской. Все это зависимо от желания и фантазии хозяина.

Чтобы получить кровлю требуемой формы, необходимо заблаговременно подготовить каркас для прикрепления поликарбонатных панелей. Для каркаса идеально подойдут стальные трубы, алюминиевый профиль. При наличии профиля из поликарбоната, купол крыши будет идеально прозрачным и это является идеальным решением с эстетической точки зрения. Профили из карбоната могут быть разъемными и монолитными. Основными преимуществами карбонатного профиля есть:

• небольшой вес;
• прозрачность;
• качество;
• герметичность.

Поликарбонат классифицируется по характеристикам качества:

• премиум класс – эксплуатируется более двадцати лет;
• элитный – срок службы больше двенадцати лет;
• оптимальный – гарантия более десяти лет;
• экономный – срок годности варьируется от пяти до восьми лет.

Поликарбонат выбирают опираясь на потребности. Если нужна надежность и практичность – выбирают материал потолще. Если красивые формы, эстетичность и конфигурации- тоньше, который хорошо гнется.

При расположении панелей следует совмещать листы так, чтобы на стропила приходился стык.

После этого происходит монтирование каркаса. Особое внимание уделяется желобкам, их закрывают при помощи специального скотча или ленты. На каркас крепятся листы с учетом требований по креплению. Существуют советы, которые помогут осуществить все тапы правильно:

• отверстиям под саморезы следует быть немного больше самих инструментов;
• саморез не рекомендуется вкручивать до упора, у панели должна остаться возможность смещаться под воздействием температур;
• работать с поликарбонатными панелями необходимо аккуратно, чтобы не повредить верхние защитные напыления;
• защитную пленку рекомендуется убирать после осуществления работ по сверлению и нарезанию.

Поликарбонатный материал подходящий для возведения кровель любой формы. Выбор качества и варианта зависит от вкуса и возможностей хозяина. Монтаж материала не сложный, но требует соблюдения некоторых нюансов. Стоимость поликарбоната зависит от характеристик материала и варьируется.

Виды поликарбоната для кровли

Крыши из поликарбонатного материала легко установить собственноручно без привлечения специалистов. А рынке можно встретить несколько видов поликарбоната, чтобы выбрать самый подходящий в каждом конкретном случае, нужно ознакомится с характеристиками каждого материала. Существуют такие подвиды поликарбоната:

• профилированный – это панели с волной или трапециевидным профилем, применяется для покрытия пристроек и теплиц, изготовления декоративных навесов;
• сотовый – представляет собой материал с пустотами внутри, используется в рекламном бизнесе и в стройке, является прекрасным вариантом для создания перегородок в помещениях, дизайнерском оформлении, для уличной рекламы;
• монолитный – сплошной гладкий материал, внешне напоминающий стекло, но намного легче и многофункциональнее.

Листы поликарбоната различаются между собой по толщине, размеру, цвету, структуре. Встречаются разновидности с преобладанием отдельных качеств: некоторые очень надежно защищают от ультрафиолета, другие отличаются усиленной прочностью или многослойностью.

Благодаря легкости материала из поликарбоната можно построить оригинальные сложные конструкции, которые будут иметь низкий удельный вес.

Как выбрать поликарбонат для кровли

Поликарбонат широко используется в различных отраслях и снискал такую популярность благодаря основным своим качествам:

• высокая светопропускная способность;
• небольшая масса материала и как следствие легкая конструкция;
• сравнительная дешевизна материала;
• возможность широко применять материал и работать с ним.

Толщина материала колеблется от четырех до тридцати пяти миллиметров. От этого зависит и вес листа. Он варьируется между килограммом и двумя с половиной.  Материал не теряет своих качеств при разности температур и выдерживает цифры от сорока градусов мороза до ста двадцати тепла. Ударопрочность, высокие теплоизоляционные способности, устойчивость к контакту с агрессивными химическими соединениями позволяет широко применять материал в быту и на производстве.

Срок использования конструкций, выполненных на основе поликарбоната колеблется в пределах от пяти до двадцати лет.

Существует семь стандартных размеров поликарбоната по толщине. Каждый из разновидностей имеет свое предназначение и используется согласно технических характеристик:

• тридцать два миллиметра – применяется для покрытия зданий с большим размером крыши, выдерживает значительные нагрузки;
• шестнадцать миллиметров – также подходящая разновидность поликарбоната для больших пролетов, хорошо выдерживает нагрузки;
• десять миллиметров – подходящий для вертикальных элементов в зданиях общественного пользования;

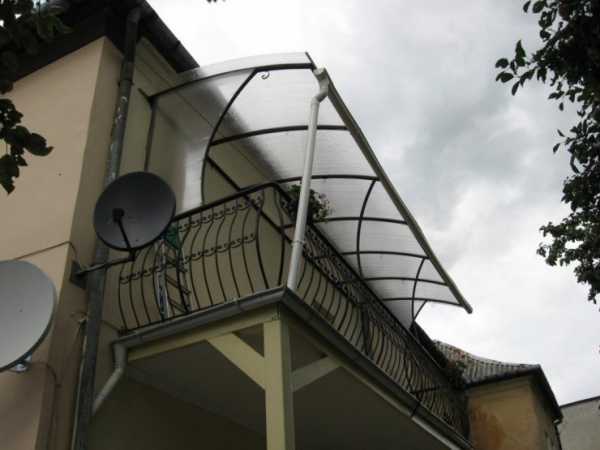

• восемь миллиметров – навесы для двора, автомобиля, остекление балконов;
• четыре миллиметра – небольшие теплицы, навесы над порогом;
• три миллиметра – парники, теплицы.

Чертежи крыши из поликарбоната можно найти в интернете, вариантов большое множество. Очень часто за основу берется какой- то вариант и видоизменяется в процессе покрытия сооружения.  Там же можно посмотреть фото крыши из поликарбоната и выбрать ту, которая понравилась больше всего.

Крепежи для кровли из поликарбоната

Для проведения действий по закреплению поликарбонатных листов нужно подготовить инструменты. Особого внимания заслуживает крепления, так как именно от них зависит прочность и надежность конструкции. Существует большое разнообразие крепежного материала, который используется в зависимости от сложности конструкции и качества материала.

Можно выделить такие крепежи:

• поликарбонатные термошайбы;
• нержавеющие термошайбы;
• шайбы из полипропилена;
• саморезы;
• болтыи гайки.

Поликарбонатная термошайба помогает крепить листы к каркасу и надежно их удерживать. Эти крепления надежнее и качественнее полипропиленовых шайб и имеют широкую цветовую палитру. Что касается полипропиленовых, они не покрыты защитным материалом и подвергаясь агрессивному воздействию ультрафиолета быстро выгорают и теряют прочность. Их следует применять на кровлях в затененных местах. Крепления недорогие, но и недолговечные.

Шайбы из нержавейки надежные и не расшатываются, чаще всего используются на металлопрофиле. Шайба имеет в комплекте резиновый элемент, который позволяет соблюдать правило герметичности. Рекомендуется применение в сухих помещениях.

Сделать кровлю из поликарбоната своими руками возможно при правильно подготовленном чертеже и следовании всем инструкциям. Разумно выполненное крепление поликарбонатного профиля к каркасу, применение качественных крепежных конструкций позволит создать собственными руками надежную кровлю, которая сможет защищать помещение и создавать уют в течение долгого периода времени.

Если остались вопросы, как на практике изготовить кровлю из поликарбоната, при необходимости получить советы по монтажу, посмотрите видео, в котором найдутся ответы на все часто возникающие вопросы.

strport.ru

Крыша из поликарбоната

В номенклатуре кровельных и отделочных материалов поликарбонат занимает особое место из-за своих выдающихся характеристик высокой прочности, гибкости и прозрачности. Каноны современной и стильной архитектуры предусматривают использование большого количества стеклянных поверхностей, силикатные стекла достаточно дорогостоящи, поэтому воздушную и одновременно светлую, просторную конструкцию сегодня можно построить только с помощью крыши из поликарбоната. Даже старые, классического вида дома можно легко усовершенствовать, если часть здания украшает крыша из поликарбоната своими руками.

Почему поликарбонат так популярен для обустройства крыши

Технические возможности и характеристики поликарбонатного листа в корне отличаются от большинства материалов для крыш и навесов:

• Высокая ударная прочность и легкость обработке;
• Отличное светопропускание и защита от ультрафиолета;
• Хорошая гибкость и минимальный вес материала.

Важно! Несмотря на высокие декоративные качества и ударостойкость материал требует аккуратности в работе.

Сочетание высокой гибкости с прочностью материала позволяет легко выгнуть скат крыши куполообразным изгибом, и при этом кровля останется долговечной и устойчивой под воздействием осадков и порывов ветра. При правильном расчете шага обрешетки и толщины поликарбонатного покрытия на такой кровле можно свободно стоять без риска повредить материал.

Поликарбонат может быть невероятно легким и одновременно достаточно прочным и гибким. Сотовое устройство листа позволяет сделать покрытие крыши теплым и легко сбрасывающим воду и снег. Монолитные листы способны заменить силикатные стекла, при этом окна пристройки или веранды из поликарбоната можно сравнить с бронестеклом.

Высокое светопропускание и широкая цветовая гамма позволяет сделать навес ярким и красивым, в отдельных конструкциях использованию поликарбоната практически нет альтернативы. Например, для крытого бассейна листовой поликарбонат дает возможность построить конструкцию, которую из других материалов изготовить очень сложно или очень дорого.

Конструкции крыш на основе поликарбоната

Большинство видов крыш из поликарбоната можно разделить на несколько больших групп:

1. Консольные и придомовые конструкции. Это самая массовая схема использования поликарбоната, от крыш и навесов над входом в дом до открытых веранд или террас, любых пристроек к зданию, используемых для отдыха за пределами жилого помещения. В этом случае использование «стеклянных» свойств покрытия, изготовленного из сотового листового поликарбоната, дает возможность совместить атмосферу уюта под крышей и одновременно открытого пространства;
2. Шатровые и павильонные схемы выстраиваются в виде отдельных самостоятельных построек универсального назначения – от небольшой беседки до арочной крыши из профилированного поликарбоната для бассейна или торгового комплекса;

3. Сложные раздвижные системы с подвижной крышей, стенкой или складывающейся частью кровли.

Важно! Материал прекрасно уживается практически с любыми видами отделки фасадов зданий. Зачастую крыльцо и вход в здание могут выглядеть абсолютно прозрачными и стеклянными, обеспечивая комфорт и освещенность, не внося искажений во внешний облик фасада.

Крыша из поликарбоната для террасы

Для покрытия кровли капитального здания панели из поликарбоната используют редко, за исключением тех случаев, когда этаж здания спроектирован со «стеклянной» частью крыши. Это достаточно дорого и требует специальных мер по предупреждению эффекта теплового расширения материала. Для четырехметрового листа поликарбоната, уложенного на крышу, при колебаниях температуры поверхности день-ночь в 30^оС, изменение длины составит в пределах 3-4 мм. Для стали этот показатель меньше почти на порядок.

Поэтому лучше материал подходит для не длинных скатных или арочных вариантов навеса над террасой или над крыльцом, закрепленных на алюминиевом каркасе или стальном каркасе из профилированной трубы.

Самой распространенной схемой навеса или крыши над террасой является простая односкатная конструкция, в которой один край ската опирается на пару вертикальных стоек, второй край, более высокий, опирается на «выпущенные» элементы потолочного перекрытия или балку, закрепленную на стене анкерными болтами. Если возникает вопрос в выборе схемы и способа, как сделать крышу из поликарбоната своими руками, проще всего использовать плоскую конструкцию кровли, как на фото.

Для этого достаточно сварить из металлопрофиля каркас из несущих балок и обрешетки, на которую предстоит крепить листы сотового поликарбоната. Крепление выполняется с помощью термошайб и с обязательными тепловыми зазорами в отверстиях под саморез и на линиях стыка. Верхние торцы «глушат» наклейкой уплотнительной ленты, нижние – заделывают перфорированной полосой, позволяющей выравнивать внутреннее давление в сотах.

Более сложные варианты крыши с поликарбонатом в качестве кровельного покрытия подразумевают использование арочных или ломаных конструкций кровли. Практического преимущества они не имеют, но способны качественно усилить вуальное восприятие дизайна дома.

Шатры и павильоны

Не менее популярным принято считать использование поликарбоната в качестве материала для возведения самых разнообразных крытых построек, вынесенных от несущих стен здания. Например, крытая поликарбонатом беседка или шатер для отдыха в летний зной, в отличие от предыдущих схем, рассчитываются и строятся с обязательным обустройством собственной фундаментной системы. Даже для такой простой конструкции, как качели с крышей из поликарбоната, необходимо предусмотреть столбчатый или мелкозаглубленный фундамент.

Все вынесенные постройки, оборудованные кровлей из поликарбоната, обладают высокой парусностью, независимо от конструкции и формы крыши. Поэтому, даже наиболее устойчивые и прочные арочные и купольные варианты конструкций над бассейном или местом стоянки привязываются к массивному фундаменту.

Кроме того, для поликарбоната необходимо наличие верхнего армирующего пояса из силовых элементов несущего каркаса. Несмотря на наличие компенсаторных зазоров в креплении, любая рама из дерева или металла будет испытывать задвигающие усилия от расширения поликарбоната. Чем толще лист на крыше, тем жестче должно быть усиление.

Системы с раздвижной крышей и стенками

На сегодня в большинстве самых интересных проектов конструкций крыш и навесов на основе поликарбоната широко используются как сотовый, так и монолитный материал. Самыми интересными и удобными в пользовании оказываются схемы, где боковые стены или крыша могут перемещаться и сдвигаться, тем самым меняя площадь затенения.

Чаще всего такие схемы применяются для крыш бассейнов, но немало людей предпочитают строить собственный вариант крыши веранды из поликарбоната, выполненной, как одно целое со стенами. В этом случае открытое летнее помещение можно легко превращать в утепленный и закрытый вариант в непогоду или холодное время года, как на фото. Причем сделанный раздвижным навес можно легко превращать из прозрачного в зеркальный или в тонированный вариант простой установкой пленочных светофильтров.

Сегодня раздвижная крыша из поликарбоната практически всегда обустраивается для веранд на втором этаже здания, построек зимних садов и даже парковок для автомобиля. Отчасти это вынужденная мера, чтобы избежать перегрева под крышей из поликарбоната из-за высокой оптической пропускной способности солнечного света и тепла. В зимнее время это позволяет сэкономить энергию, летом требуется интенсивное проветривание.

Такая конструкция чаще всего требует применения профессионально выполненных подвижных арочных деталей, системы роликовых или скользящих опор. Сделать подобный вариант раздвижной крыши вполне по силам своими руками, например, для схемы, изображенной на фото. Изготовление более сложных конструкций со скользящими арочными или настильными панелями лучше доверить профессионалам.

Заключение

Поликарбонат в любом виде является прекрасным материалом для покрытия навеса или веранды. Даже собранный с ошибками или без учета основных требований к постройке козырек или навес способен достаточно долго служить верой и правдой своему владельцу. С течением времени такие конструкции покрываются сеточкой из микротрещин, но не разрушаются. Единственное, чего поликарбонатное покрытие не переносит, – мощного ультрафиолетового потока солнечных лучей. Если поверхность поликарбонатного листа не закрывать защитной пленкой, достаточно быстро, за несколько сезонов крыша превратится в крошащийся пластик.

bouw.ru

Крыша из поликарбоната своими руками

Поликарбонат – современный материал, часто используемый в строительстве для возведения перегородок, стен, навесных и декоративных элементов. Широкое распространение поликарбонат получил также в качестве кровельного покрытия. Из него возводят крыши домов, беседок, открытых террас, навесы и козырьки над входом. Крыша из поликарбоната позволяет воплотить самые смелые идеи благодаря особенностям этого материала.

Крыша из поликарбоната своими руками

К достоинствам поликарбоната можно отнести:

• Малый вес при высокой механической прочности;
• Способность пропускать свет;
• Широкую гамму оттенков и цветовых решений;
• Оригинальный и нарядный внешний вид;
• Простоту монтажа и обработки;
• Поликарбонат не ржавеет, не разрушается под воздействием химии и микроорганизмов, стоек к перепадам температур при условии правильного монтажа.

Есть у поликарбоната и недостатки. Один из них – неустойчивость к УФ-излучению при повреждении защитного слоя, поэтому при монтаже необходимо следить за целостностью защитной пленки и снимать ее только после окончания всех работ. Еще одна особенность поликарбоната, к которой следует отнестись внимательно – это высокий коэффициент теплового расширения. Монтировать поликарбонат необходимо с применением специальных саморезов через предварительно просверленные отверстия большего диаметра. В противном случае при изменении температуры возможна деформация материала.

Виды поликарбоната

Поликарбонат подразделяется на монолитный и сотовый. Монолитный поликарбонат обладает высокой прочностью и имеет стандартную толщину от 2 до 12 мм. Размеры листа монолитного поликарбоната – 2,05х3,05 метра. Область его применения – крыши различной конфигурации, испытывающие большую снеговую и ветровую нагрузку. Монолитный поликарбонат с толщиной 12 мм считается антивандальным и способен выдержать удар молотком без малейших повреждений.

Виды поликарбоната

Сотовый поликарбонат имеет значительно меньший вес благодаря ячеистой структуре: лист представляет собой два или более тонких листа поликарбоната, соединенных ребрами жесткости по всей длине листа. Такая структура материала позволяет получить высокую механическую прочность при низком весе. Из сотового поликарбоната делают арочные конструкции, куполообразные крыши и другие сложные элементы. Сотовый поликарбонат бывает как прозрачный, так и матовый, имеет широкую гамму оттенков. Стандартная толщина – от 4 до 32 мм, размеры листа 2,1х 6,1 или 2,1х12,1 метра.

Сотовый поликарбонат

Материалы для выполнения каркаса

Каркас крыши из поликарбоната можно выполнить из различных материалов. Решающим фактором при выборе является основной стиль здания и ожидаемый вес конструкции с учетом снеговой нагрузки. В деревянных строениях при выполнении прямой крыши применяют стропильную систему из деревянных брусков или досок, на которую укладывают поперечную обрешетку и листы поликарбоната. Такая конструкция отлично вписывается в общий стиль и придает строению легкость, объем и свет.

Арочные конструкции навесов, веранд, а также куполообразные крыши обычно делают на каркасе из профиля, алюминиевого или стального. Сталь используют для громоздких конструкций и высокой снеговой нагрузке. Для легких строений достаточно легкого алюминиевого профиля. Для арок большого радиуса используют также дополнительные опоры и подкосы, поперечные ребра жесткости из профиля.

Крепление поликарбоната к профилю осуществляется с помощью специальных саморезов, имеющих уплотнительную шайбу. Стыки листов соединяют с помощью Н-образного профиля для поликарбоната.

Прямая крыша из поликарбоната: технология выполнения

Прямая крыша из поликарбоната обычно применяется при устройстве открытых террас, беседок, небольших садовых домиков. Выбор поликарбоната в качестве кровельного покрытия позволяет получить естественную освещенность, создать ощущение легкости и открытого пространства. Вместе с тем, такую крышу нельзя как следует утеплить, не потеряв ее прозрачности, поэтому для строений, используемых в зимний период, она мало пригодна.

1. Прямая крыша из поликарбоната может быть любой конструкции: односкатная, двускатная или вальмовая. От типа крыши зависит стропильная система. Стропила для такого легкого материала как поликарбонат можно выполнять из доски толщиной 40 мм. Древесину обрабатывают антисептиком и огнезащитными растворами, при желании можно придать ей определенный оттенок.
2. Шаг между стропилами нужно выбирать исходя из стандартной ширины листа, чтобы расстояние между брусками было одинаковым, а стыки листов приходились на стропила. Поперечную обрешетку выполняют из брусков 50х20 мм, врезая их в уложенную на торец доску стропил.

   Прямая крыша из поликарбоната

3. Выполняют раскрой поликарбоната с таким расчетом, чтобы продольные ребра жесткости листа совпадали с направлением ската. Это облегчит удаление конденсата с внутренней стороны крыши. При монтаже необходимо соблюдать также ориентацию материала и располагать его наружу той стороной, на которой находится УФ-защита, отличить ее можно по защитной пленке или маркировке на ней.
4. Крепят поликарбонат к дереву с помощью специальных саморезов с уплотнительной шайбой. Для этого в листе поликарбоната размечают и сверлят отверстия с диаметром на 2 мм больше диаметра самореза, после чего вкручивают его, добиваясь плотного прилегания шайбы без деформации материала. Стыки закрепляют с помощью соединительных разъемных профилей, при этом саморез вкручивают в нижнюю часть профиля, вставляют в него листы поликарбоната и закрывают верхней частью профиля.

   Монтаж поликарбоната

5. Торцы листов поликарбоната защищают от влаги с помощью герметизирующей ленты и торцевого профиля, в противном случае внутри материала будет образовываться конденсат, и поликарбонат потеряет прозрачность.
6. Конек выполняют из конькового профиля. Все элементы для лучшей герметичности обрабатывают прозрачнымгерметиком для наружных работ.

Арочная крыша из поликарбоната

Арочные крыши чаще всего выполняют при строительстве навесов, козырьков, летних беседок. Они предельно просты в конструкции, и наиболее сложной задачей является выполнение дуг из профиля или трубы квадратного сечения. Собственно, сложность состоит в том, чтобы согнуть ее равномерно по всей окружности, и для этого лучше использовать шаблон.

Арочная крыша из поликарбоната

1. Основой конструкции арочной крыши являются дуги. Для того чтобы сделать дугу из металлического профиля, нужно надрезать его через равные промежутки ножницами по металлу по обеим боковым сторонам. Чем больше будет таких насечек, тем меньший радиус дуги можно выполнить, однако при этом следует помнить о том, что у поликарбоната есть минимально допустимый радиус сгиба, уменьшать который не рекомендуется. При сгибе боковые стороны должны оставаться внутри дуги.
2. Согнув из профиля одну дугу, ее примеряют по месту установки, выравнивают при необходимости и крепят к ней ребра жесткости. После этого дугу используют как шаблон для выполнения остальных дуг.
3. Поликарбонат крепят к металлическому профилю так же, как к дереву, с помощью саморезов с уплотнительной термошайбой. Стыки и торцы обрабатывают по той же технологии.

stroyvopros.net
