Двухскатная ломаная крыша: устройство стропил, мауэрлата

Как построить мансардную ломаную крышу

Установка мауэрлата

Крыша, до недавнего времени выполнявшая в основном только защитную функцию, сегодня стала объектом, предоставляющим также дополнительное помещение, которое может стать для человека полноценным жизненным пространством. Наилучшим вариантом для этих целей является ломаная двускатная крыша.

Двухскатная ломаная крыша с мансардой отличается от обычной изломами своих скатов. Плоскости двух прямоугольников, сгибаясь по центру, образуют на стыке ребро, поэтому полученная в результате визуальная геометрия будет ломаной.

Архитектурный проект ломаной крыши считают достаточно дорогостоящим, поскольку для его реализации необходимо довольно большое количество такого строительного материала, как:

высококачественная древесина хвойных пород,
качественная изоляция, утеплитель и
декоративно-отделочный строительный материал.

Тем не менее, ее популярность постоянно растет. Это и понятно, ведь конфигурация подобной крыши позволяет существенно расширять площадь конструкции в ширину, не меняя при этом высоты, что дает возможность обустроить под ней мансарду.
Помимо этого, двухскатная ломаная крыша позволяет устанавливать в скаты окна, что позволяет реально сэкономить на электроэнергии. Несомненно, это еще одно преимущество. Более того, они позволяют получать эстетичные решения здания, скажем, балкон, идеально вписывающийся в торец здания.
Как построить мансардную ломаную крышу ↑
Строительство дома с ломаной крышей, как и любой другой, начинают с составления (вручную или на компьютере) чертежей и плана по ее сооружению. При выполнении чертежей обязательно соблюдают масштаб. На этом этапе работ уже должны быть определены углы наклона скатов, высота конструкции и расположение (а также размеры) оконных проемов мансарды.

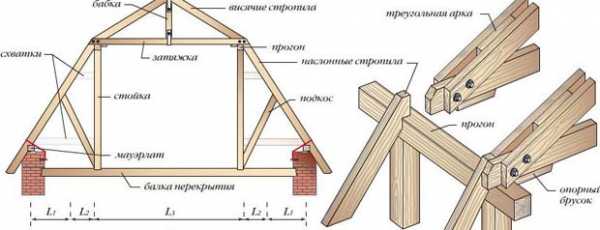

Принцип построения заключается в совмещении в единую конструкцию висячих и наслонных стропил, которая образует несущую конструкцию. Угол наклона ломаной крыши в нижней части ската больше, чем в верхней. Конструкция в этом случае усложняется до фермы, то есть в формировании ската в месте перелома участвуют два коротких стропила со стойками и растяжками. Уклон верхней части составляет 25-30°, а в нижней – 65-80°. Нижний пояс полученной фермы станет основой для пола мансарды.

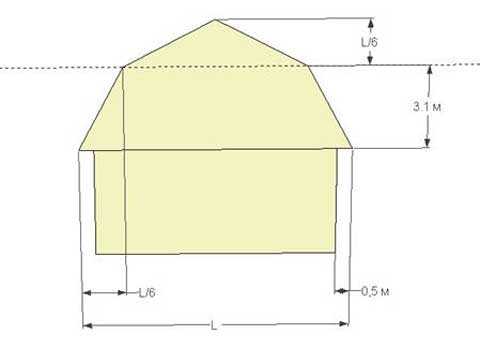

Чертеж стопы и крыши будущего дома имеет примерно следующий вид.
При указанной высоте (3,1м) расположения излома обеспечивается чистовая высота потолков мансардного помещения в 2,5 м. Эта величина и углы наклона, соответственно, в 60° и 30° – рекомендуемые, но их можно и изменить.
После расчета на прочность стропильной системы переходят непосредственно к установке мансардной крыши.

Совет
При устройстве ломаной крыши, включая стропильную систему лучше использовать легкие стройматериалы. Это важно не только для упрощения процесса строительства, но и для обеспечения максимальной безопасности жилого мансардного этажа.
Установка мауэрлата ↑
Мауэрлат распределяет нагрузку, передаваемую стропилами на верхнюю часть стен, и привязывает к ним крышу дома. Опорный брус в случае строительства мансардной двускатной крыши крепится в места наклона стропил с двух сторон. Предварительно требуется провести гидроизоляционные работы, скажем, при помощи рубероида или другого аналогичного материала.
Установку мауэрлата чаще всего проводят, заливая монолитный бетон, и креплением шпилек через брус к стене. Их шаг рассчитывают таким образом, чтобы шпильки оказались между стропильными брусьями. В этом случае в мауэрлатном брусе можно получить минимальное количество близко расположенных врезок, что обеспечит ему наибольшую плотность.
Отверстия под шпильки сверлят точно по их размеру. После установки под низ подкладывают шайбы и закручивают гайками. Если дом новостроящийся, шпильки можно предварительно установить в кладку.

При устройстве новой крыши на старом доме балки перекрытия при взгляде сверху, возможно, не будут формировать строгого прямоугольника. Ничего страшного! Но для удобства проведения дальнейших работ потребуется несколько подправить положение стоек, чтобы была обеспечена строгая параллельность сторон у образующегося прямоугольника.
Установка стоек ↑
По двум линиям сначала выставляют крайние стойки (брус 150*100 мм), после чего промежуточные брусы (150*50 мм) и закрепляют временными распорками. Стойки отбирают высотой на 10-15 см больше требуемой чистовой высоты будущих потолков мансарды.
На прогоны, уложенные на стойки, устанавливают и крепят ригеля. Причем под каждый из них устанавливают временную подпорку.
Установка стропильной системы ↑
Монтаж ломаной крыши наверху достаточно трудоемкий процесс, поэтому готовые фермы собирают на земле, затем подымают их и крепят. Для этого на крыше необходимо соединить бруски. Выполнив все замеры, намечают вырезы для монтажа и выполняют необходимые крепления.

Когда первые две из ферм уже будут собраны, их устанавливают по краям и закрепляют. По их верхней точке (коньку) натягивают уровень. Именно с его помощью устанавливают остальные фермы.
Установив полностью все фермы, их скрепляют между собой, придавая конструкции тем самым большую жесткость. Для этого используют ригели, которые послужат в дальнейшем основой для потолка мансарды.

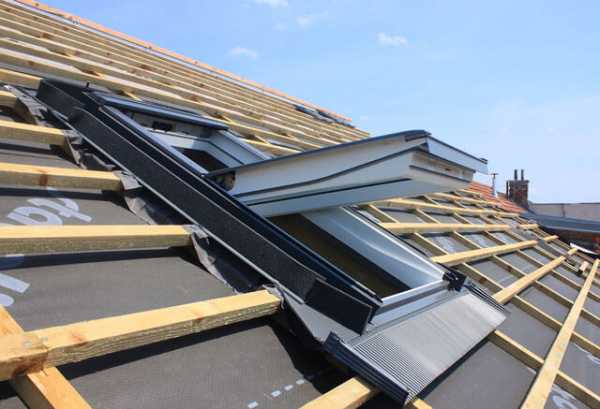

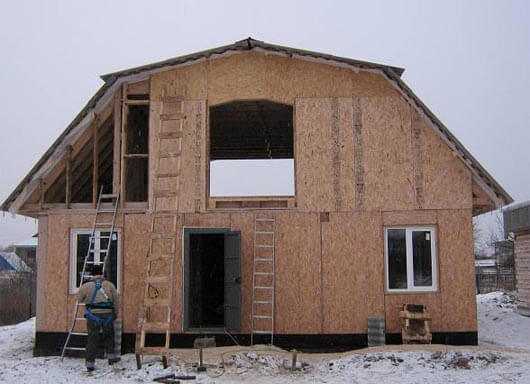

Если на мансардном этаже дома с ломаной крышей запланированы окна, в стропильной системе делают соответствующие проемы. Для окон с выносом или вертикальной установкой выставляют дополнительную систему стропил.

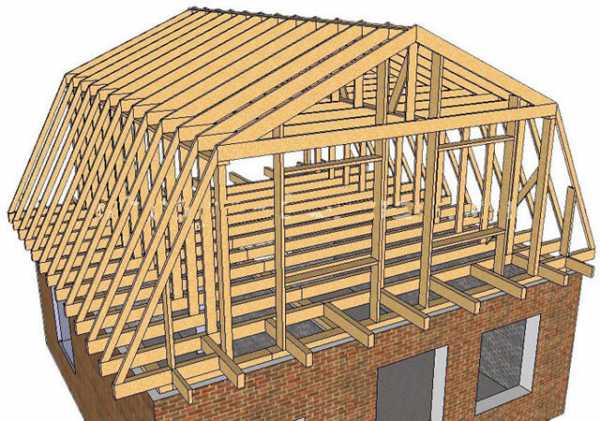

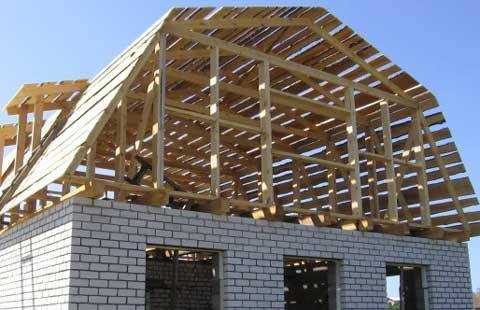

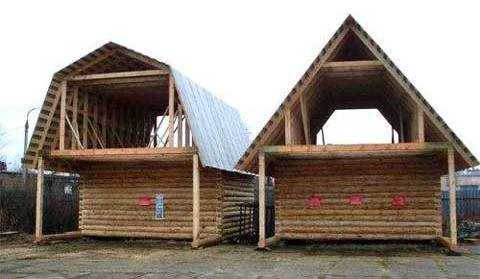

В результате должна получиться примерно такая конструкция.

Монтаж обрешетки ↑
В зависимости от будущего кровельного материала вид обрешетки может отличаться:
под мягкие кровельные материалы, скажем, битумную черепицу, необходима сплошная обрешетка, типа листов OSB;
под материалы типа шифера или металлочерепицы обрешетку выполняют разреженной с шагом в 20-50 см из обработанных досок.
В завершение проводят монтаж кровельного материала.
