Многощипцовая крыша своими руками - как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

  • изначально;
  • в процессе пристройки помещений;
  • для монтажа бокового освещения на мансарде;
  • в зданиях со сложной планировкой и множеством комнат.

Особенности

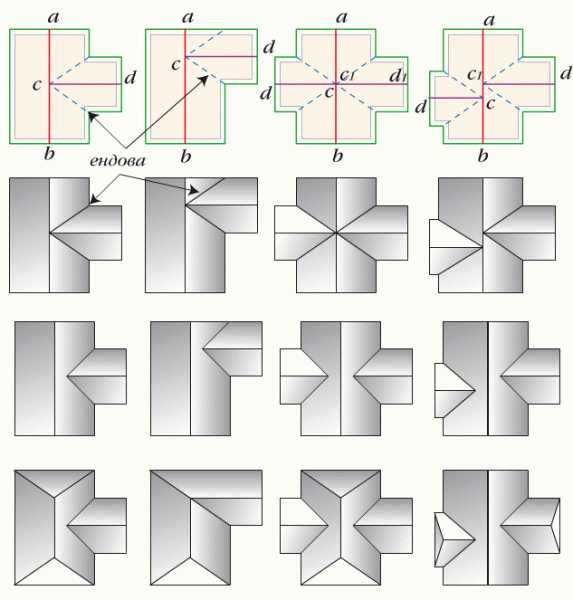

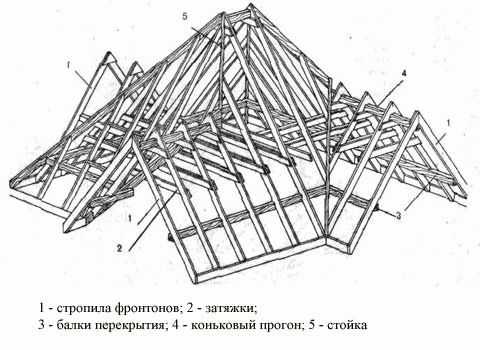

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.

Недостатки:

  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

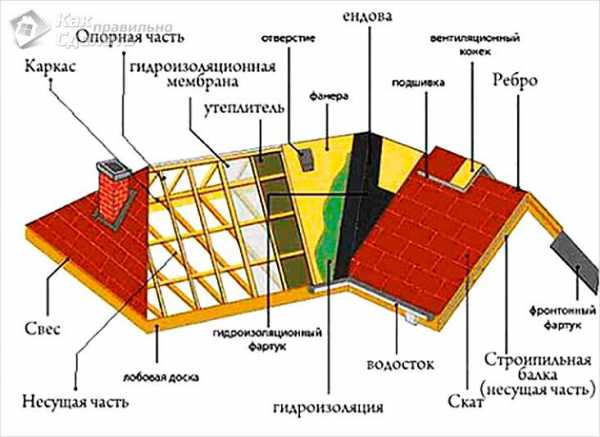

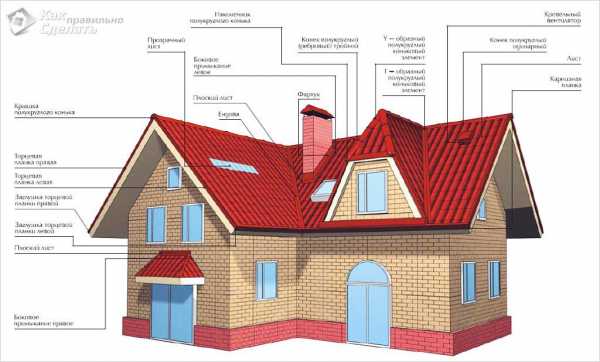

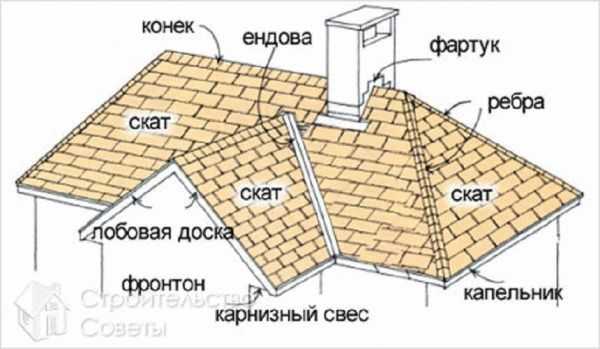

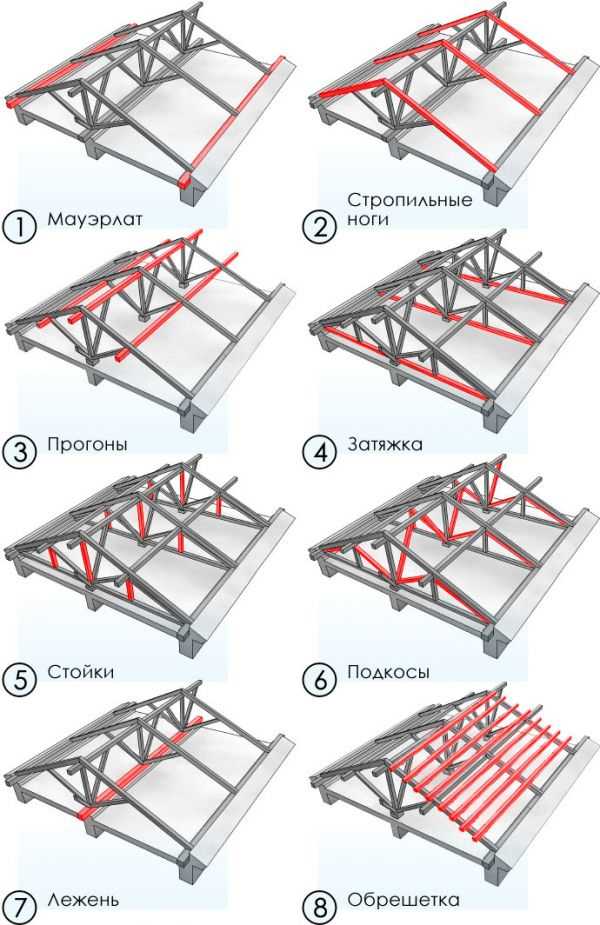

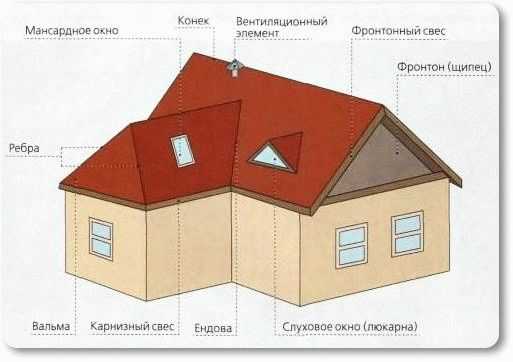

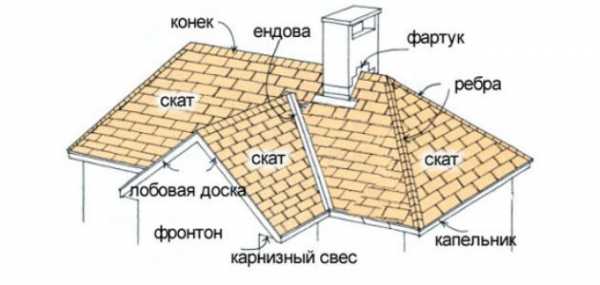

Обозначения основных конструктивных элементов

Устройство кровли

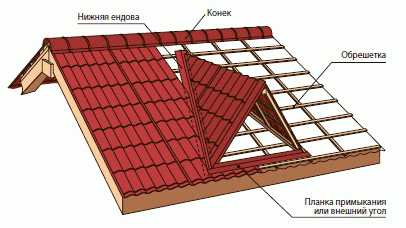

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

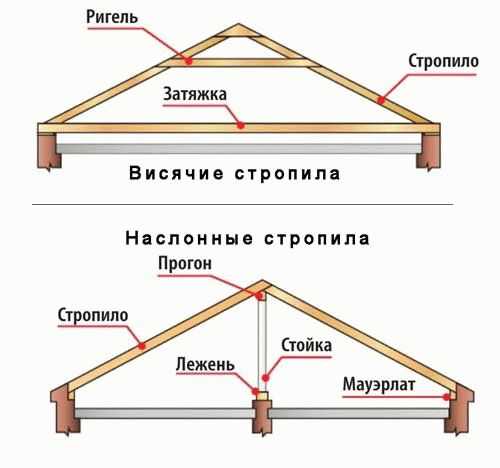

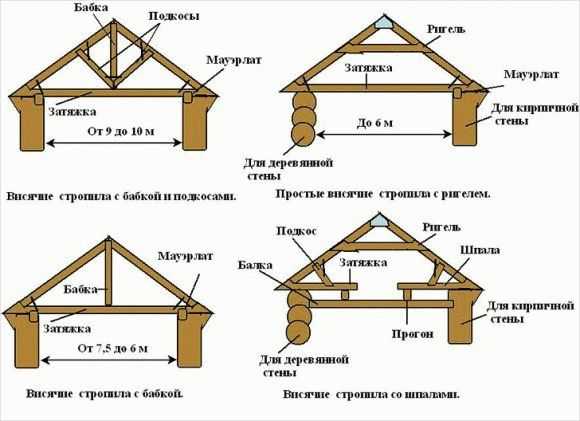

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

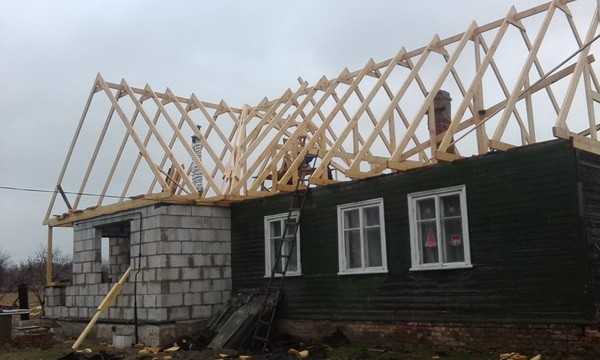

Установка стропильного каркаса

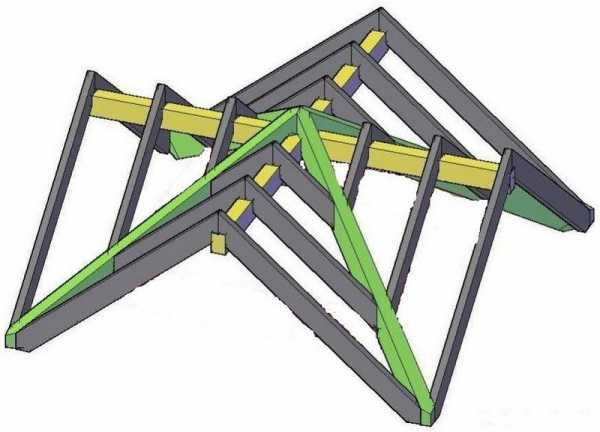

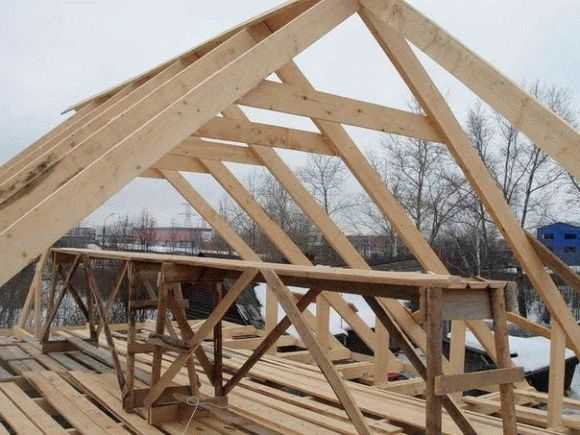

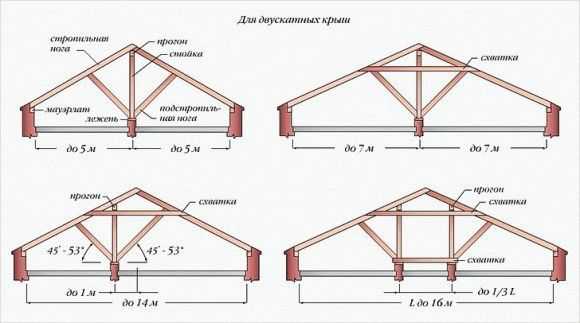

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

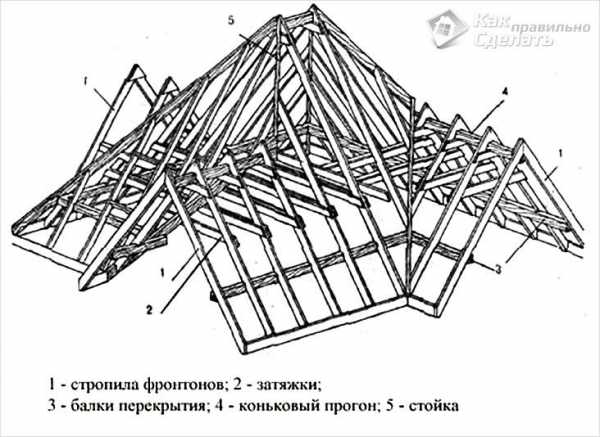

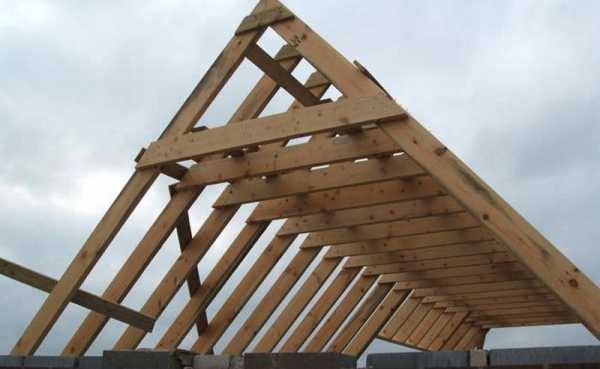

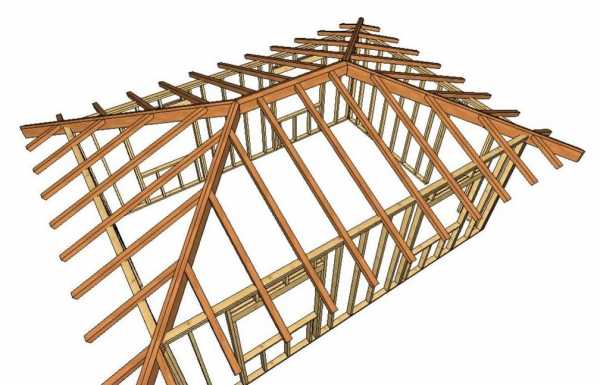

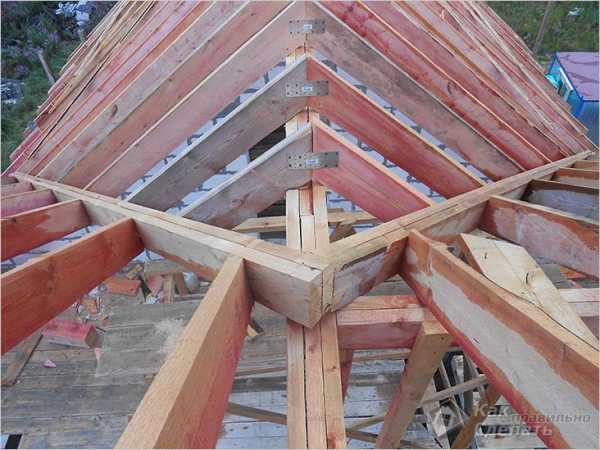

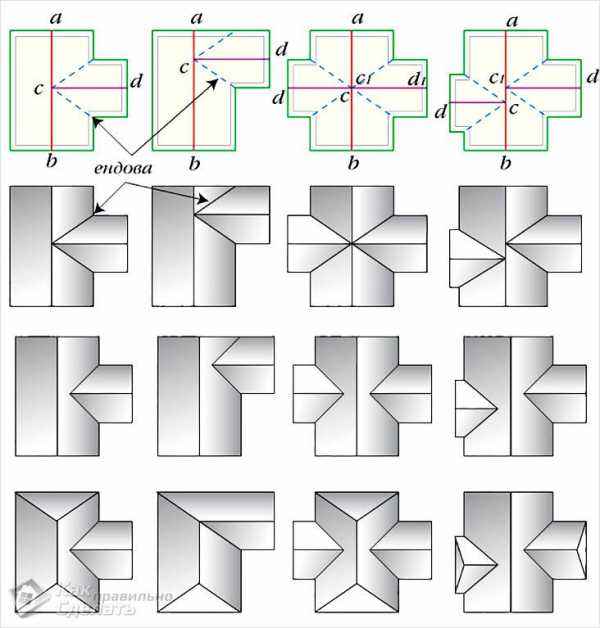

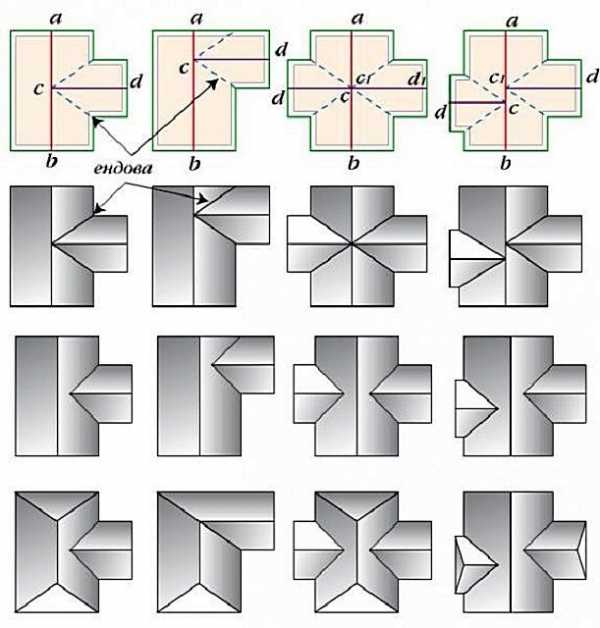

Вид стропильной системы сверху

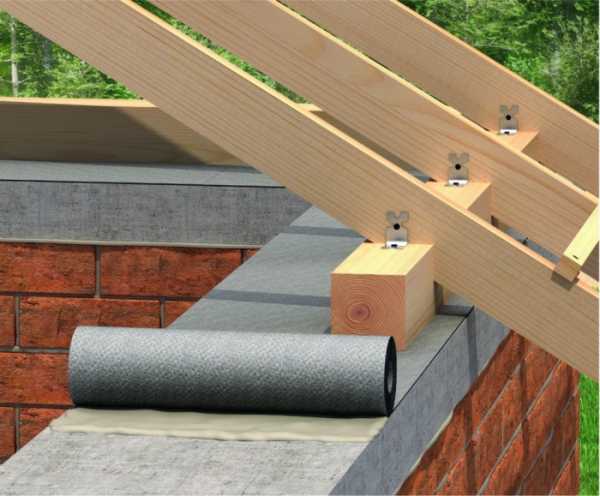

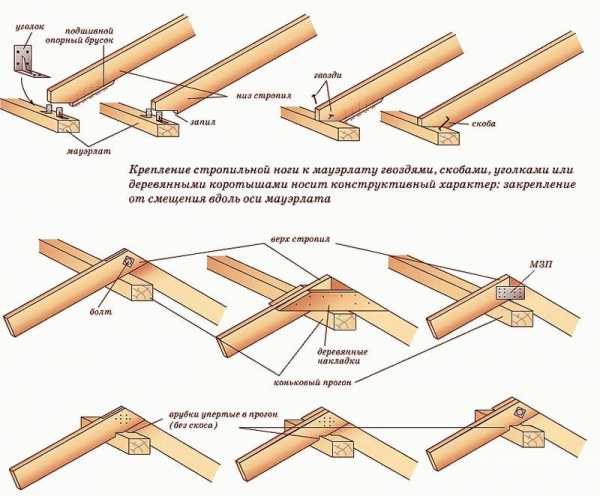

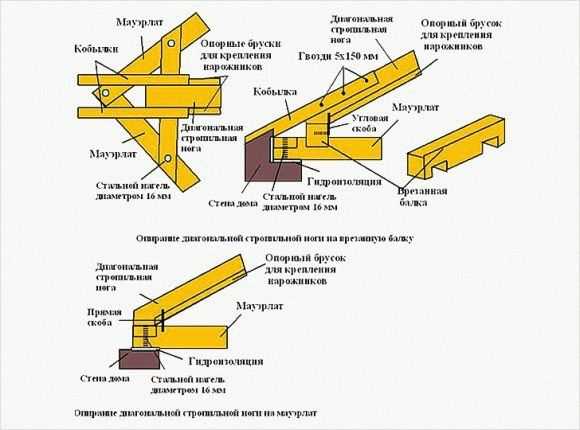

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

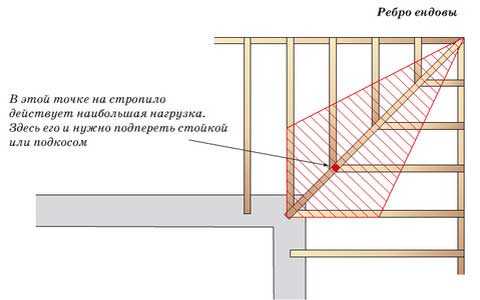

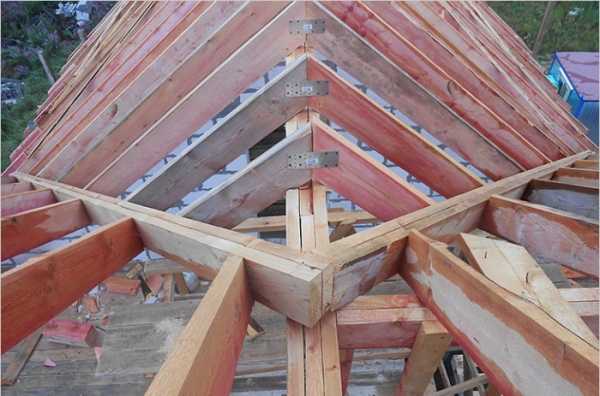

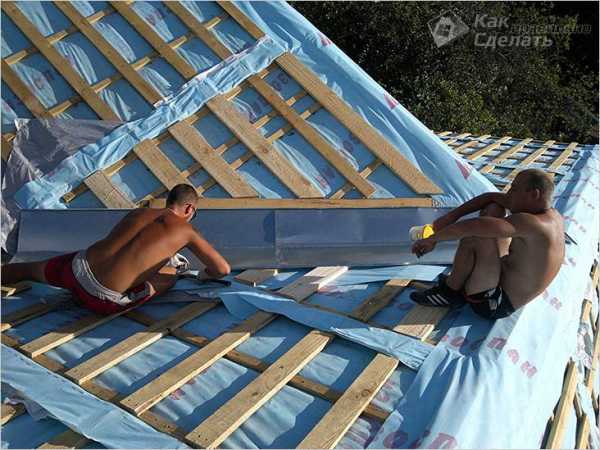

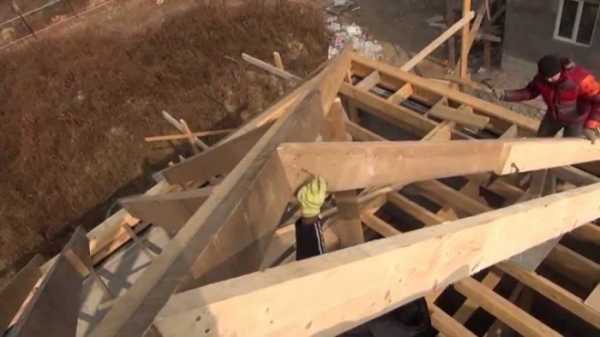

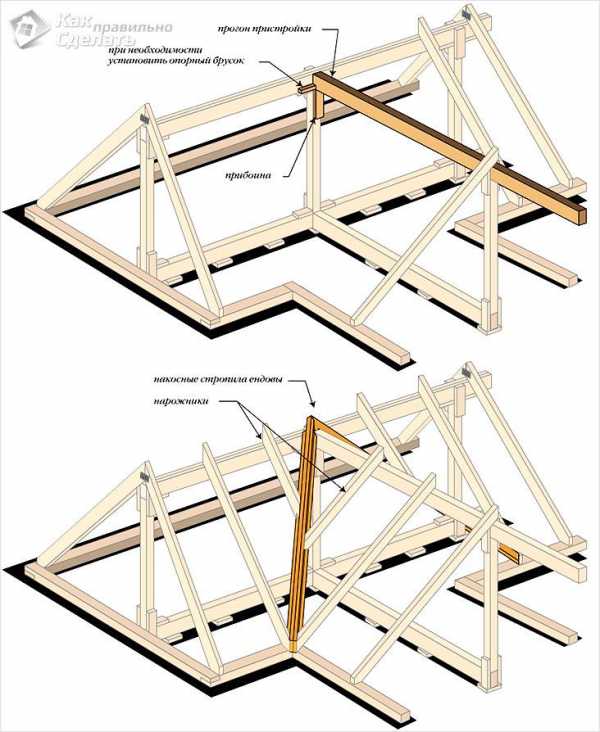

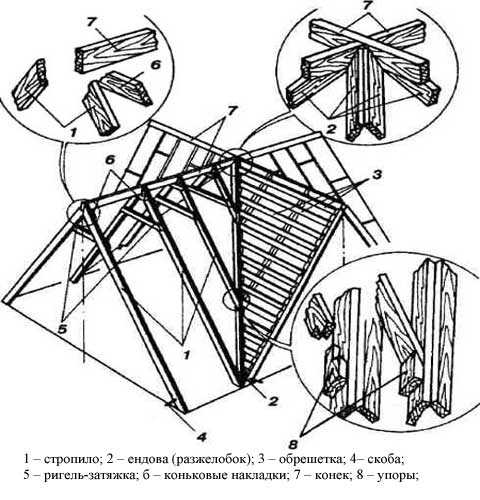

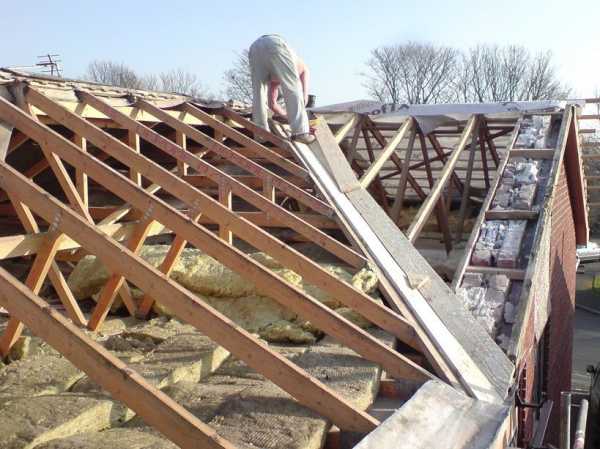

Монтаж ендовы

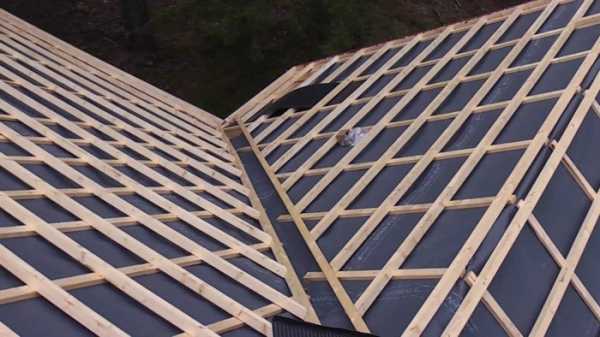

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

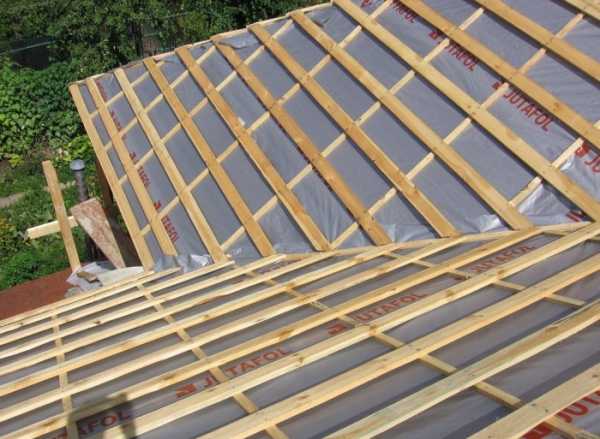

Устройство обрешетки, утепления и монтаж кровли

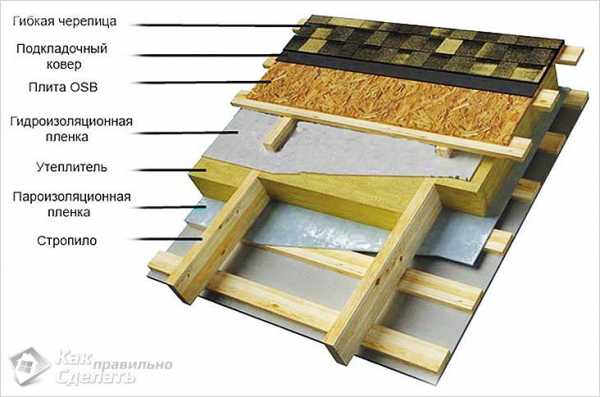

Устройство кровельного пирога

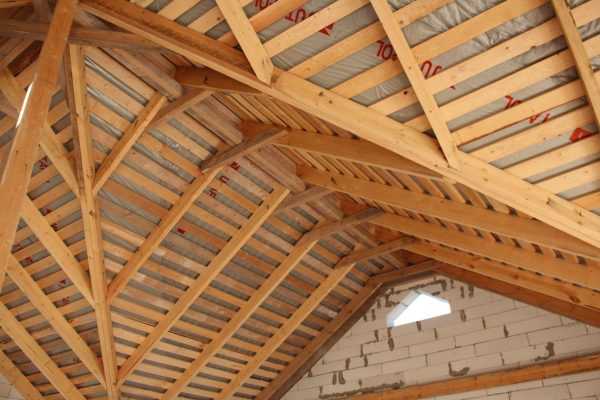

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

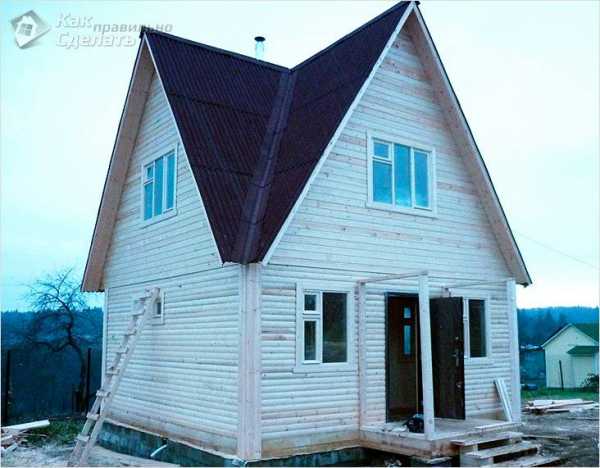

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

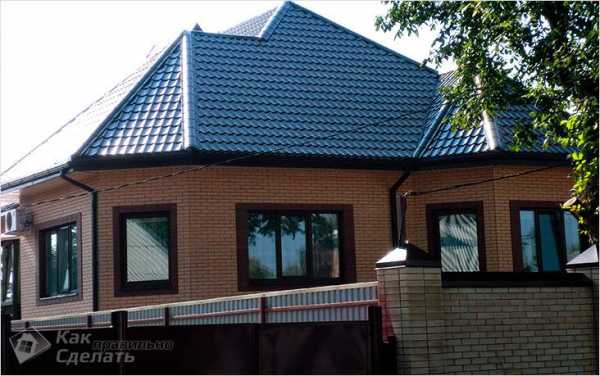

Многощипцовая крыша

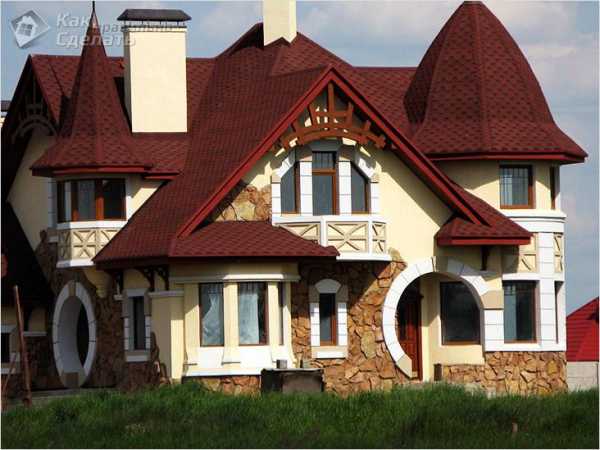

Красивая многощипцовая крыша

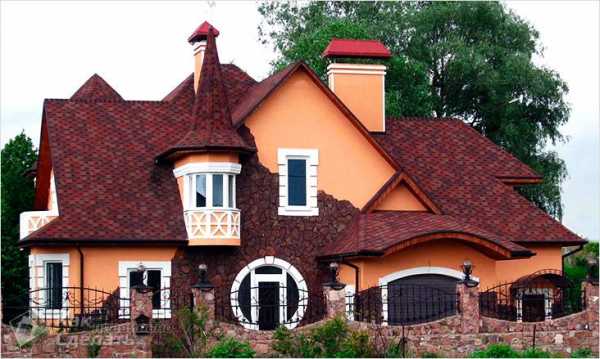

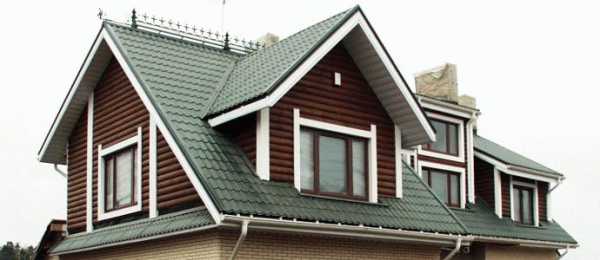

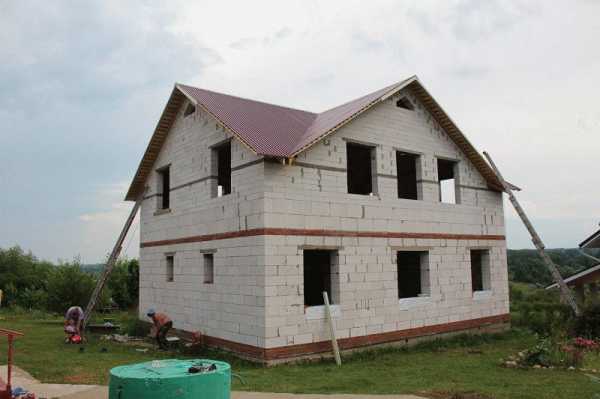

Многощипцовая крыша из гибкой черепицы

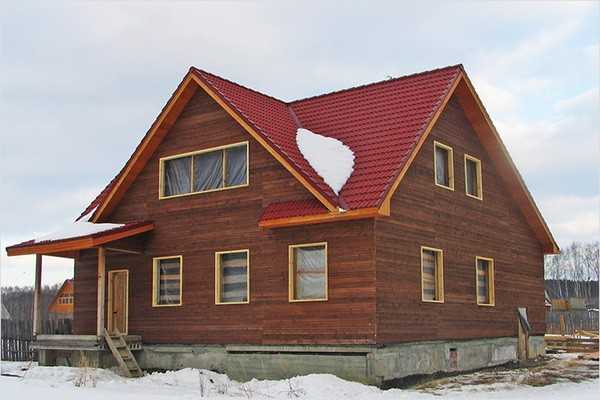

Из металлочерепицы

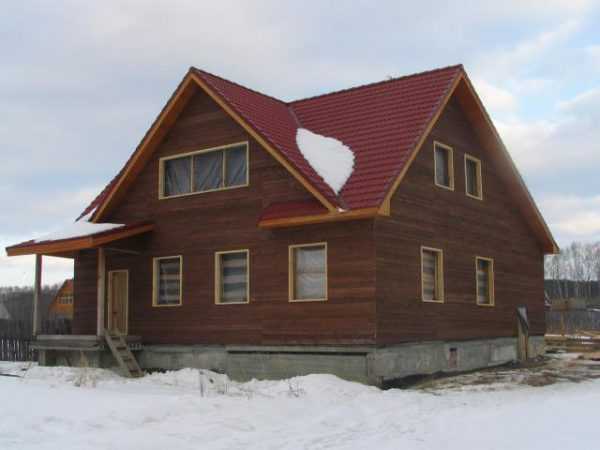

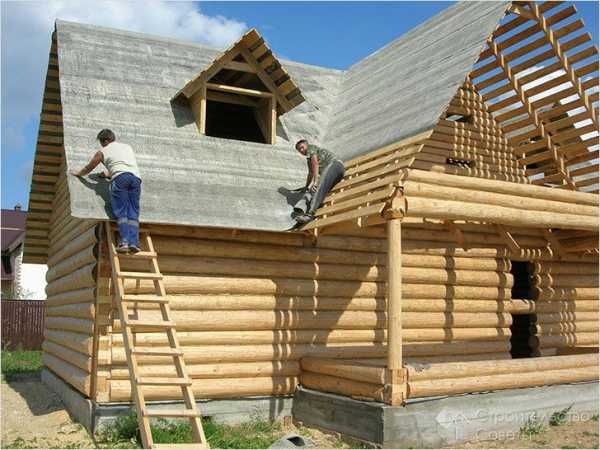

Многощипцовая крыша на деревянном доме

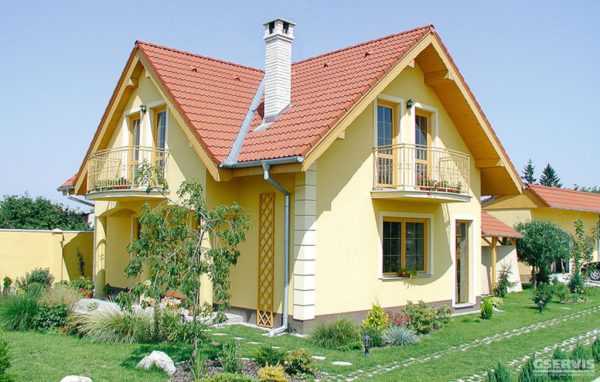

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

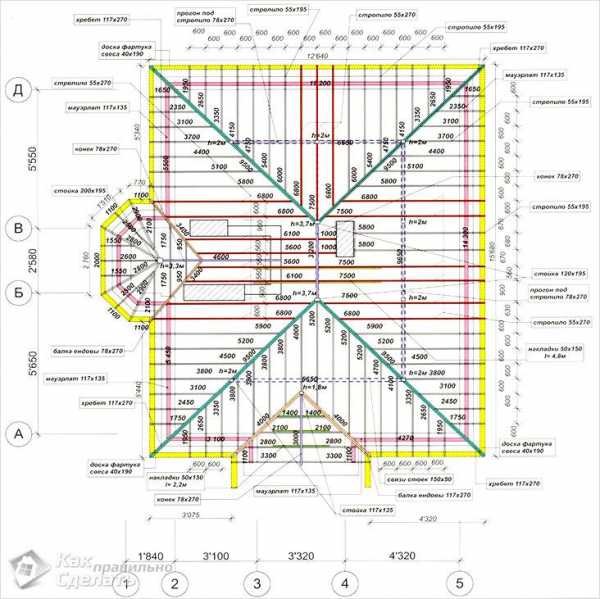

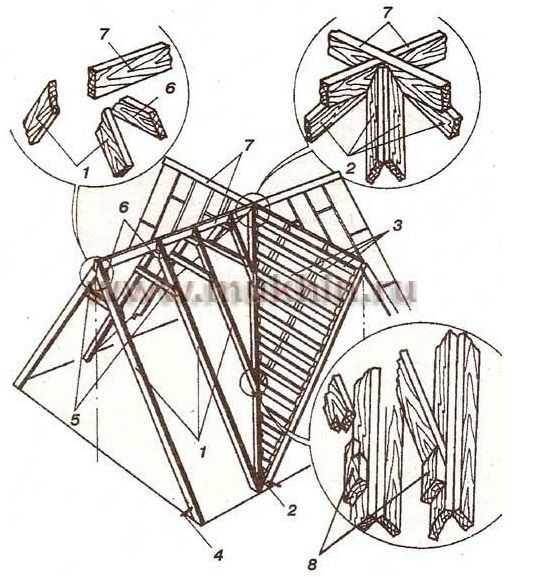

Чертеж многощипцовой крыши

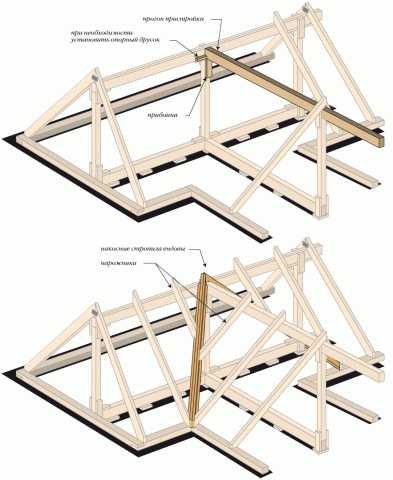

Создание каркаса

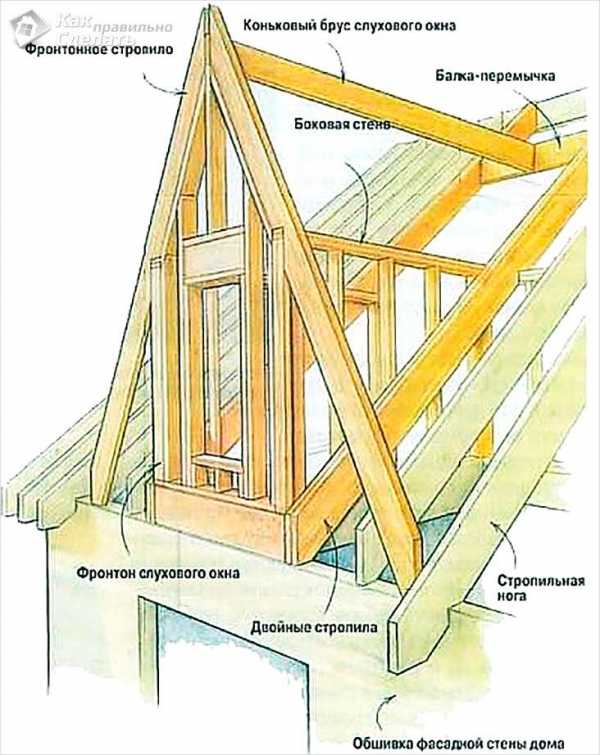

Каркас окна на многощипцовой крыше

Конструкция крыши

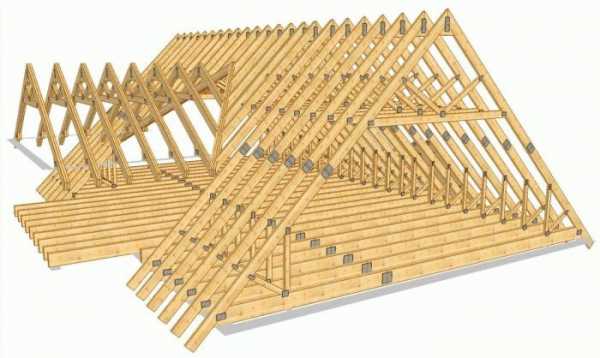

Стропильная система многощипцовой крыши

Главные узлы конструкции

kakpravilnosdelat.ru

Монтаж многощипцовой крыши своими руками – схема и элементы

Возводя собственный дом, люди заботятся не только о функциональности и практичности конструктивных решений, но об эстетической стороне вопроса, поэтому устройство кровли часто выливается в сложный и дорогостоящий процесс из-за сложности ее формы. Многощипцовая крыша – одна из наиболее сложная и трудозатратная разновидность кровельных конструкций, которая тем не менее часто используется в строительстве частных домов, благодаря оригинальному внешнему виду. Однако, каждый опытный мастер знает, сколько трудностей таит в себе монтаж такой кровли, поэтому своими руками возвести ее достаточно сложно.

Содержание статьи

Особенности

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких сопряженных крыш, потому она имеет больше двух фронтонов и более двух скатов. Дом с такой кровлей напоминает сказочный терем или дворец. Несмотря на сложный монтаж и большое количество ресурсов, затрачиваемых на устройство, такое конструктивное решение достаточно часто используется в частном домостроении из-за высокой декоративности. Возведение многощипцовой кровли выполняется в следующих случаях:

  1. Изначально. Тогда при создании проекта выполняется точный расчет нагрузок на кровлю, создается схема стропильного каркаса, а затем происходит непосредственно монтаж.
  2. При реконструкции сооружения. Дом часто растет вместе со своими хозяевами, по мере нужды дополняясь необходимой жилой площадью. Чтобы «подружить» кровлю основного сооружения и пристройки, выполняется монтаж многощипцовой конструкции крыши.
  3. При организации вертикального освещения мансарды. Устройство многощипцовой кровли выполняют, чтобы отказаться от дорогостоящих мансардных окон в пользу более доступных обычных.
  4. При строительстве зданий сложной планировки. Если дом имеет множество комнат или сложную форму, то многощипцовая конструкция позволяет более эстетично перекрыть их.

Обратите внимание! Крыша, состоящая из 2-3 щипцов весит больше обычной поэтому перед началом сборки конструкции выполняется точный расчет ее веса. На основе тих вычислений определяют нагрузку, которая ляжет на фундамент сооружения, и выдержит ли он такой вес.

Устройство

Многощипцовая крыша мало чем отличается от обычной, ее кровельный пирог также состоит из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции.

Однако, из-за необычной формы в конструкции появляются дополнительные элементы, увеличивающие сложность монтажа. Кровельная конструкция такого типа состоит из следующих частей:

  • Мауэрлата. Мауэрлатным брусом называют элемент стропильного каркаса кровли, который укладывается на верхний пояс несущих стен, куда опираются скаты. Его функции – распределение нагрузки от веса конструкции, смягчение давления, предотвращение опрокидывания стропил.
  • Стропила. Стропильные ноги располагаются попарно вдоль конька кровли, формируя плоскости ската. Они располагаются под углом, благодаря чему формируется уклон крыши.
  • Ендова. Ендовой называется внутренний угол, образованный в месте соединения соседних скатов.
  • Ребро. Наружный угол, образованный сопрягающимися скатами, называют ребром. Конек – частный случай ребра кровли.
  • Обрешетка. Сплошное или разреженное основание из досок или фанеры называют обрешеткой, на нее крепится кровельное покрытие.

Устройство многощипцовой кровли

Элементы многощипцовой крыши

Опытные кровельщики отмечают, что некоторые элементы стропильного каркаса многощипцовой крыши нуждаются в дополнительном усилении и гидроизоляции. В частности, ендовы и ребра из-за особенностей строения испытывают повышенную нагрузку, а также часто становятся причиной протечек.

Достоинства

Устройство многощипцовой кровли отличается повышенной сложностью, однако, ее монтаж может принести пользу, если правильно выполнить расчет и определить уклон скатов. Такая конструкция обходится дороже, чем другие виды крыш, но ее оригинальный внешний вид сторицей окупают затраты. Достоинствами многощипцовых крыш считают:

  • Экономия пространства. Конструкция многощипцового типа позволяет более рационально, чем другие виды крыш, использовать подкровельное пространство для организации мансарды.
  • Возможность использования вертикально освещения на мансарде. Если дом оборудуют мансардой, то чаще всего приходится устанавливать мансардные окна, которые стоят дорого, но дают мало света. Вертикальное освещение, монтируемое на дополнительных щипцах, с успехом решают эту проблему.
  • Улучшенный отток воды и сход снега. Крутые скаты позволяет снегу и воде самотёком соскальзывать с крыши, облегчая ее обслуживание.
  • Эффектный внешний вид. Дом с многощипцовой кровлей выгодно отличается от однотипных «соседей», с помощью этого архитектурного элемента он обретает индивидуальность.

Учтите, многощипцовая крыша, если правильно выполнить расчет и монтаж, выдерживает интенсивные весовые, ветровые и снеговые нагрузки. Однако, множество дополнительных элементов приводит к тому, что весит она больше, чем остальные виды кровли.

Каркас многощипцовой кровли

Узлы кровли

Недостатки

Многощипцовая крыша своими руками возводится редко, так как даже на этапе проектирования она требует особых знаний и определенного опыта. Если другие виды кровли можно сделать по типовым схемам и проектам, то она требует индивидуального подхода. Недостатками многощипцовой кровли считают:

  1. Большое количество отходов. Устройство, форма крыши со сложной конструкцией вынуждает обрезать пиломатериалы и кровельное покрытие в процессе монтажа, из-за чего остаётся много отходов.
  2. Увеличение расхода материалов. Устройство такой кровли требует большего количества материалов, чем другие виды крыш, поэтому обходится дороже.
  3. Сложность создания проекта и монтажа. Если дом строится своими руками, лучше сделать более простую форму кровли, так как многощипцовой тип рассчитать и возвести самостоятельно слишком сложно.

Важно! Главным недостатком многощипцовых конструкций опытные кровельщики считают сложную форму, в ендовах которой скапливается вода и снег, приводя к увеличению нагрузки на стропильный каркас, а в последствии к протечкам.

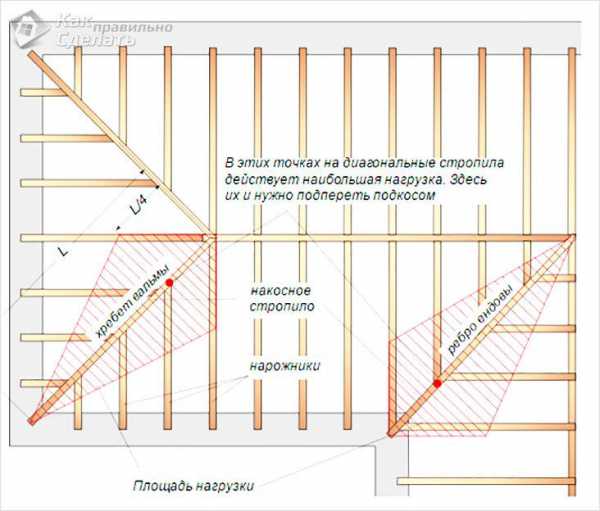

Распределение нагрузку на ендовы

Схема сопряжение скатов

Видео-инструкция

krovlyakrishi.ru

Многощипцовая крыша + фото

Сложные кровельные конструкции сегодня можно часто встретить в частном домостроении. И сама сложность застройщиков не пугает. Ведь красота и презентабельность – часть социального статуса. Среди небольшого количества видов сложных кровель многощипцовая выделяется своей оригинальностью, потому что в ее конструкции присутствует большое количество сложных элементов. Но почему этот вид крыши получил такое название.

Все дело в помещениях под кровлей, которые накрываются отдельным элементом, соединяющимся с основной кровельной системой. Этот элемент и называется щипцом. Особенность его конструкции – это два ската без карниза, упирающихся в стены постройки. Чтобы поняли, о чем идет речь, посмотрите фото сверху (дом с многощипцовой крышей). У скатов есть одно соприкосновение с другими элементами крыши – это ендовы или ребра. То есть, получается так, что это сооружение не имеет фронтонов.

Если посмотреть на кровельную систему сверху (если дом квадратный или прямоугольный, и его щипцы располагаются друг против друга), то это будет конструкция в виде креста. При этом крестов будет два: внутренний – это ендовы, внешний – это ребра или коньки крыши. Кстати, ендовы – это те участки, в которых зимой скапливается снег в больших количествах, а летом мусор.

Особенности многощипцовой кровли

Если перед вами стоит задача, сделать многощипцовую крышу своими руками, то вы должны осознавать, что ее конструкция – это огромное количество различных элементов, сам процесс сложен, поэтому обычно его проводят профессионалы. Но если в технологии возведения тщательно разобраться, то соорудить многощипцовую крышу самостоятельно будет возможным.

Вопрос же стоимости всей конструкции стоит немного особняком. Все дело опять-таки в большом количестве используемых стройматериалов. И здесь, как показывает практика, экономить нет смысла. Проект и расчет, проведенные специалистами, должны строго соблюдаться. Не стоит делать проект и расчеты своими руками, небольшая неточность может привести к большим проблемам уже на начальной стадии сооружения многощипцовой крыши. Проектирование этого типа кровли должно проводиться с особой тщательностью, с учетом всех видимых и невидимых нагрузок и факторов.

Если возвести многощипцовую крышу по всем правилам, то в итоге вы получите:

  • Устойчивую и надежную кровельную конструкцию, которая будет прекрасно противостоять природным нагрузкам только за счет сбалансированной стропильной системы.
  • Под крышей можно будет организовать несколько жилых и хозяйственных помещений. Дом станет более функциональным.
  • Это привлекательный внешний вид, остаточно оригинальный и редко встречаемый, так что есть возможность выделиться среди соседей.

И один неприятный момент, связанный с возведением этой конструкции: большое количество отходов кровельного материала. Профессионалы мастера доводят его до минимума, но если вы делаете крышу своими руками, то сразу надо быть готовым, что финансовые вложения возрастут.

Возведение многощипцовой крыши своими руками

Основной нагрузочный элемент кровли – это мауэрлат. По сути, это брусы (минимальное сечение 150х150 мм), которые крепятся при помощи металлических анкеров к стенам дома. Чтобы заложить анкера, необходимо по всему периметру здания залить бетонный армированный пояс.

Внимание! Армирование бетонного пояса должно быть сплошным.

На установленный мауэрлат будут опираться стропильные ноги. Они могут быть висячими или наклонными, все будет зависеть от конструктивных особенностей кровельной многощипцовой системы. В качестве стропил обычно применяются доски сечением 150х50 мм. Если предполагаемые нагрузки, подтвержденные расчетами, будут достаточно большими, то вместо досок надо будет использовать брусы сечением 150х100 мм или вышеописанные доски сдвоить между собой.

По несущей капитальной стене укладывается коньковый брус, на который будут устанавливаться стропила верхними краями. Брус выставляется точно по месту и подпирается опорами и укосинами. После чего на него и мауэрлат устанавливаются стропильные элементы. Шаг укладки будет зависеть от выбранного кровельного материала. Если это тяжелые виды (к примеру, черепица), то шаг между стропилами должен быть в пределах 60-80 см. Если это профнастил или металлочерепица, то шаг можно увеличить до 1,0-1,5 м. Все то же самое касается и обрешетки.

Крепление стропил производится металлическими крепежными изделиями с помощью саморезов. Кстати, опытные мастера соединение между элементами многошипцовой крыши делают методом врубки, так сказать, по-старинке. Способ сложный в исполнении, требующий значительного опыта. Поэтому для тех, кто возводит дом и крышу своими руками, рекомендуется использовать современные технологии крепления.

Внимание! При креплении стропил к мауэрлату необходимо сделать углубление в брусе под размер ширины стропилы. А уже после установки по месту скреплять элементы металлическими профилями.

По коньковому брусу монтаж производится простой укладкой и металлическими крепежами, как это показано на верхнем фото.

Самый сложный этап при возведении многощипцовой кровли своими руками – это создание ендовы между скатами крыши. Кстати, на этом же фото она хорошо видна. Во-первых, необходимо отметить, что ендова нагружается больше всех остальных элементов кровли, поэтому при ее сооружении необходимо позаботиться о прочности материала, из которого она изготавливается. Здесь так же, как и с коньковым брусом, можно использовать или толстый брус, или сдвоенные доски.

Во-вторых, ендова – это наклонный внутренний угол, который образуется стропилами двух скатов кровли. Поэтому стропила будут опираться на нее. Здесь важно строго соблюдать параметры конструкции, которые заложены в проекте многощипцовой крыши. Особенно это относится к углу, по которому соединяются между собой скаты. Если разобраться, то ендова – это, по сути, часть опорной конструкции, к которой относятся конек и мауэрлат.

Обратите еще раз внимание на фото. На нем хорошо видно, что к коньковому брусу установлен в этой же плоскости только перпендикулярно еще один элемент. Это так называемый прогон. По сути, это конек для пристройки, которая и будет образовывать щипец крыши. Прогон обязательно изготавливается из того же материала, что и конек. Он также будет нагружаться. И хотя основная масса стропильных ног будет опираться на ендову, на прогон пристройки будут опираться стропильные ноги, формирующие щипец. Кстати, эти стропила носят название «нарожники».

Самая простая конструкция многощипцовой кровли – это крыша, установленная на квадратный дом. Вроде бы все просто, но есть у этой формы и свои трудности в возведении. Здесь важно понять, как соединяются в одной точке все остальные элементы. Тонкостей в этих узлах немало, особенно это относится к стыковке и креплению. Чтобы каждый элемент был прочно закреплен, специалисты предлагают использовать дополнительные упоры и подпорки. Чтобы не быть голословным, предлагаем посмотреть на фото, где эти узлы показаны в полном разборе.

В-третьих, что касается ендовы. Это самая уязвимая часть кровельной системы. Вот почему так важно тщательно провести ее герметизацию. Обычно это делают в несколько этапов.

  • По обрешетке устанавливается металлическая планка, закрывающая собой часть элементов по ширине.
  • Укладывается гидроизоляция, часто в два слоя.
  • Еще одна точно такая же планка.

Внимание! Обрешетка под ендову должна быть сплошной.

Этот элемент многощипцовой крыши по своим технологическим свойствам ничем не отличается от обрешеток других форм кровель. То есть, точно также выбирается шаг установки, размеры элементов, способы крепления и так далее.

Заключение по теме

Сделать многощипцовую крышу своими руками не очень просто. Но если освоить азы работы со столярными инструментами и понять, что собой представляет схема конструкции, как производится установка и крепление элементов крыши, то справиться с поставленной задачей можно без больших проблем.

Единственное отличие подтипов многощипцовой крыши – это форма самого дома. То есть, дом может быть квадратным и прямоугольным. В первом случае может в кровельной системе отсутствовать конек. Просто все скаты будут соединяться в одной верхней точке, как показано на верхнем фото. Итак, дом, накрытый многощипцовой крышей, самый оригинальный.

bouw.ru

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

  • презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
  • высокие прочностные и несущие способности;
  • простоту в эксплуатации и обслуживании;
  • рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
  • возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

  • сложность монтажа;
  • большое количество отходов значительно увеличивающих стоимость работ.
  • внушительный вес конструкции, требующий усиление фундамента.

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

www.onduline.ru

Стропильная система четырехщипцовой крыши - Кровля и крыша



Конструкция стропильной системы многощипцовой крыши

Среди различных типов кровель самой красивой и в то же время непростой в реализации по праву считается многощипцовая конструкция. В нашу страну она пришла из Европы, где люди издавна питали любовь к квадратным домам и зданиям с большим количеством углов. Мудреная стропильная система многощипцовой крыши возводится на сооружениях со сложной планировкой, а также является отличным решением для организации дополнительного освещения на мансардах.

Преимущества и недостатки

Те застройщики, которые предпочитают минимализм и практичность, вряд ли оценят сложные ломаные линии столь дорогостоящей крыши, тем более что ее основная функция аналогична более скромным одноуровневым образцам. Эстеты и ценители изыска, для которых декоративные характеристики важны не меньше функциональных, наоборот, используют любую возможность для обустройства такой архитектурной композиции в своем жилище.

Возведение многощипцовой крыши — дорогостоящий и трудоемкий процесс

Несмотря на то что с не меньшим успехом можно обойтись более простым строительством кровельной системы, было бы ошибочно считать, что у крыши со множеством щипцов есть лишь одно достоинство – красивый дизайн, это не совсем так. Не считая выдающихся декоративных особенностей, такая конструкция имеет ряд положительных моментов, а именно:

  • Длительный эксплуатационный период, достигающийся балансом стропильной системы, благодаря которому крыша способна выдержать внушительную нагрузку.
  • Возможность планирования дополнительного пространства внутри дома за счет чердачного или мансардного помещения, где можно оборудовать спортзал, биллиардную или оранжерею.
  • Практичность, выраженная в естественном удалении осадков. За счет наличия наклонных поверхностей (иногда их уклон достигает 90 градусов) снег и дождевая вода, а также опавшие листья, ветки и другой мусор не задерживаются на поверхности кровли и самостоятельно отводятся из нее.

Для строительства лучше привлечь бригаду профессиональных кровельщиков

Если говорить о недостатках рассматриваемого объекта, то они скорее условны, ведь для состоятельных домовладельцев эти минусы не будут иметь существенного значения. Как вы понимаете, речь идет о дороговизне проекта, больших расходах на материалы и высокой оплате труда строительной бригады из-за сложности работ. Мы не зря упомянули о необходимости привлечения к строительству многокомпонентной кровли специалистов высокого профессионального уровня, ведь ее возведение своими руками без соответствующей квалификации трудновыполнимо и весьма рискованно. Если же вы уверены в своих силах и владеете всеми практическими навыками в данной сфере, можете смело приступать к реализации задуманного.

Основные элементы наружной конструкции

Итак, все «за» и «против» взвешены, уверенность в своих интеллектуальных и физических возможностях присутствует, значит, вы готовы к выполнению сложного процесса своими руками. Наиболее простым вариантом конструкции со множеством щипцов принято считать объединение в единое целое пары двускатных сооружений, пересекающихся под прямым углом в виде креста (при верхней проекции).

Теперь перейдем к терминам, обозначающим отдельные участки кровли:

  • щипцы, на языке профессионалов – не что иное, как верхушки стены без карниза (в отличие от фронтона), формирующие основу для двух скатов крыши;
  • ендова – место стыковки двух плоскостей, образующее внутренний угол;
  • ребро – наружный угол, сформированный на месте стыка двух скатов. Горизонтальное верхнее ребро плотники называют коньком.

Обратите внимание на то, что ендовам уделяют особое внимание, ведь они должны справляться с высокой нагрузкой, обусловленной скоплением атмосферных осадков. Даже малейшие просчеты на данном участке чреваты протечками и, как следствие, преждевременным разрушением кровли.

Стропильная система

Система стропил у многощипцовой крыши собирается из множества обязательных элементов, которые устанавливаются в строго определенном выверенном порядке, и в этом состоит ее основная сложность.

Основу системы составляют:

Малейшее нарушение строительной технологии, как правило, оборачивается серьезными неприятностями, устранение которых если и возможно, то неизбежно влечет за собой существенную трату временных и финансовых расходов. Сразу же обращаем внимание людей, решившихся осилить строительные этапы своими руками на то, что эта сложная конструкция может потребовать сочетания висячих и наклонных стропил.

На практике для изготовления стропил применяют высушенные и обработанные антипиренами и антисептиками брусья такого же сечения, что и у мауэрлата (150 х150 мм или 100 х150 мм), который, в свою очередь, равномерно распределяет нагрузку с кровли на стены дома. Верхние части стропил соединяют коньковым прогоном. Очень важно выдержать оптимальную влажность древесины (максимум 20%).

Этапы строительного процесса

Для устройства многощипцовой крыши своими руками потребуется план выполнения работ, отступать от которого категорически не рекомендуется. Теперь перейдем непосредственно к этапам строительства:

  1. В первую очередь необходимо снять размеры дома.
  2. Далее определяется сечение стропил и разрабатывается схема (проект) установки всех элементов кровли.

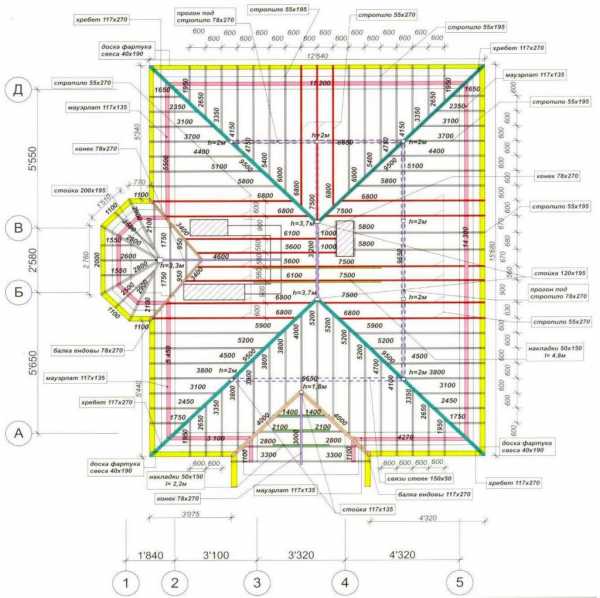

Чертеж стропильной системы многощипцовой крыши

  • Теперь можно приступать к укладке мауэрлата, который фиксируется на армированном поясе, и установке стропильных ног. Если запланирован монтаж полувальмовой или вальмовой крыши, необходимо установить усиленные нарожниками диагональные стропила.
  • В качестве крепежей для установки стропильных ног на мауэрлат используют металлические скобы, пластины или уголки. Также можно проводить фиксацию данных элементов посредством технологических запилов.



Для монтажа стропил используются металлические скобы, пластины, уголки

  • Если дом имеет большую площадь, вероятнее всего, потребуется монтаж потолочных балок (продольных или поперечных), выполняющих функцию затяжек.
  • Верхняя часть стропил крепится на коньке, затем укладывается пароизоляционный материал, обрешетка и контробрешетка (вентсистема).



Перед монтажом кровли монтируется вентиляционная система

  • Заключительный этап работ – установка кровельного материала (металлическая, битумная, керамическая черепица и др.).



Монтируя столь сложную крышу своими руками, не забывайте о том, что чердачное помещение потребует дополнительного утепления, иначе его нельзя будет использовать в качестве жилого пространства. Лучше всего для таких целей подойдет минеральное волокно (базальтовая или стеклянная вата). Если пренебречь этим правилом, можно столкнуться со скоплением конденсата в подкровельной области, что приведет к гниению древесины, из которой собрана конструкция крыши.

Многощипцовая крыша: устройство стропильной системы


Конструкция стропильной системы многощипцового типа крыши. Раскладка и стыковка стропил, крепление, узлы, детали, схемы для возведения своими руками.

Источник: domzastroika.ru



Изучаем стропильную систему многощипцовой крыши

Среди всего разнообразия кровельных конструкций многощипцовая крыша является наиболее сложной, трудозатратной и экономически невыгодной. Однако эти недостатки с лихвой окупаются неповторимым внешним видом со множеством щипцов, фронтонов и разжелобков.

Строительство данной конструкции в обязательном порядке подразумевает процесс долгого и тщательного конструирования, во время которого выстраивается многощипцовая крыша и ее стропильная система, просчитываются размеры всех элементов конструкции. Рассмотрим этот процесс подробнее.

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

  • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
  • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

  • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
  • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
  • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
  • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Подведем итоги

Многощипцовая крыша представляет собой технически сложную конструкцию, для грамотного возведения которой особенно важен точный расчет и знание нюансов монтажа.

Подобные кровли прекрасно смотрятся как на квадратных или прямоугольных зданиях, позволяя им приобрести более интересный внешний вид, так и на домах сложной формы, когда она является единственно возможным вариантом обустройства кровли.

Важно помнить, что любое усложнение кровельной конструкции не лучшим образом сказывается на стоимости и прочности крыши. Любой элемент кровли должен, в первую очередь, нести практическую пользу, а не быть возведенным в угоду вкусу.

Многощипцовая крыша: стропильная система - схемы и чертежи


Рассмотрены достоинства и недостатки многощипцовой крыши, приведены основные моменты при расчете и возведении стропильной системы данной конструкции.

Источник: stroicod.ru



Изготавливаем щипцовую крышу своими руками

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската. По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства. Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы. Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие.

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Виды стропильных систем щитовых крыш

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крыш

  • мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
  • стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
  • распоры;
  • контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
  • обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

  1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
  2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
  3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
  4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
  5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
  6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
  7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
  8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
  9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
  10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат

  1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

  1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
  2. Фиксируют их укосинами, демонтируемыми после окончания работ.
  3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
  4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
  5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
  6. Далее следует установка конькового бруса, закрепляемого укосинами.
  7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
  8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
  9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых. Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.



Щипцовая крыша своими руками: конструкция, стропильная система и др


Щипцовая крыша своими руками: расчёт, выбор материалов, подробная инструкция.

Источник: roof-tops.ru



Многощипцовая крыша

Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши. По своей конфигурации она сильно выделяется на фоне стандартных проектных решений.

Внешний вид

Крыша классической формы имеет несколько пологих скатов. В многощипцовом варианте в один из скатов врезан дополнительный элемент. Он называется щипец.

Каркас из деревянного бруса прямоугольного сечения

Щипец – это вставка, состоящая из двух скатов, соединяющая стропильную конструкцию с каркасом дома. В многощипцовой крыше может быть более двух фронтонов.

Вид сверху на различные варианты исполнения крыши

Важно! У каркаса для многощипцовой кровли более сложное строение, чем у двухскатных крыш. Для его изготовления и сборки понадобится намного больше времени. Увеличатся трудовые затраты и количество необходимого строительного материала.

Положительные и отрицательные свойства

Многощипцовая крыша – это сложная стропильная система. Она обладает рядом свойств, которые делают её востребованной на строительном рынке:

Положительные

  • Прочность. Каркас собирается из крепких, хорошо подготовленных элементов. Каждый из них обладает высоким запасом прочности.
  • Несущая способность всего каркаса. Благодаря продуманной и надежной геометрической форме многощипцовой кровли, она может выдержать значительные ветровые и снеговые нагрузки. Крыша с такой формой подходит для установки в климатических районах с непредсказуемой и агрессивной погодой.
  • Простота в обслуживании. У многощипцовой кровли большой угол наклона скатов. Благодаря этому мусор не скапливается на поверхности. Следовательно, не надо проводить систематическую уборку.
  • Эргономичность. Каждый щипец – это дополнительная жилая площадь. Это позволяет лучше использовать свободное пространство частного дома.
  • Интересный внешний вид. Сложная кровля украсит любой дом, придав ему уникальность и узнаваемость на фоне других строений.

Отрицательные

  • Высокая стоимость материалов и работ. Для возведения многощипцовой стропильной конструкции понадобится намного больше строительных и отделочных материалов, чем для монтажа классических вариантов.
  • Высокая вероятность появления протечек. Во внешней поверхности крыши много примыканий и стыков. Каждый их них – это слабое место, где могут образоваться протечки.
  • Высокая сложность для проведения работ своими руками. В конструкции кровли много элементов. В них легко запутаться неопытному строителю.

Важно! Незначительные минусы легко нивелируются значительными плюсами данной стропильной системы.

Составные части каркаса

Для сборки многощипцовой кровли используется несколько основных элементов:

Устройство кровли

  • Мауэрлат – один из основных элементов каркаса. Это несущая балка, на которую опираются стропильные «ноги». Он равномерно рассеивает нагрузку от кровли по несущим стенам или столбчатым опорам. В малоэтажном строительстве мауэрлат изготавливается из деревянного бруса прямоугольного или квадратного сечения. Мауэрлат постоянно подвергается значительным нагрузкам. Поэтому используется брус сечением не менее 150×150 мм. Он крепится на заранее подготовленные анкерные болты.
  • Стропила – несущие элементы, установленные под углом друг к другу. Каждое стропило состоит из двух сборных частей. Они устанавливаются вдоль конька. Стропильные «ноги» принимают нагрузку от кровельного ковра и атмосферных осадков. Они крепятся к мауэрлату с помощью запилов, уголков или скоб. Верхняя часть стропил соединяется в один узел с коньковым прогоном.
  • Стойки – несущие элементы, установленные вертикально. Обычно на них опираются стропильные «ноги» или коньковые прогоны.
  • Подкосы – подпорки для стропил, установленные под углом.
  • Ендова – узел примыкания двух соседних скатов. Она служит для стока дождевых вод. В ендове может скапливаться снег и вода. Поэтому каркас около неё усиливается дополнительными подпорками или сдвоенными стропильными «ногами». В местах, где проходит ендова, устанавливается сплошная обрешётка. Кровельный ковёр усиливается дополнительным слоем гидроизоляции. Затем сверху монтируется специальная планка, по которой стекает дождевая вода.

Нагрузка на ендову

  • Ребро или конёк – узел, соединяющий верхнюю часть двух смежных скатов.
  • Обрешётка – элементы конструкции, которые закрепляются перпендикулярно к стропильным «ногам». На неё укладывается кровельный ковёр.

Расчёт каркаса

Для обеспечения необходимой прочности и жесткости кровли необходимо произвести полный расчёт всех элементов. Ввиду сложности конструкции не рекомендуется выполнять его самостоятельно, лучше обратиться в специализированную проектную организацию, где предоставят всю необходимую документацию и готовый чертеж.

Сложная по форме многощипцовая крыша гармонично смотрится на коттеджах любой конфигурации и размера. Она позволяет получить уникальный жилой дом, который будет притягивать восхищенные взгляды соседей и прохожих.

Многощипцовая крыша стропильная система чертеж, видео


Классические варианты стропильных систем с двумя или четырьмя скатами постепенно уступают место более современным техническим решениям. В угоду потребителю проектировщики вместе со строительными компаниями создают всё более причудливые по своей форме крыши. Один из ярких примеров – стропильная система многощипцовой крыши.

Источник: jsnip.ru



Как монтируется стропильная система многощипцовой крыши?

Если коробка дома имеет не простую прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами или слуховыми окнами, ее невозможно перекрыть обычной кровлей. В этом случаем осуществляют монтаж многощипцовой крыши. Особенность этой без сомнения красивой и практичной конструкции в том, что она состоит не из двух фронтонов, как обычная, а из 3 или более. Стропильная система многощипцовой крыши отличается от стандартной, однако, при должном уровне профессионализма она может возводится своими руками.

Устройство и преимущества многощипцовой крыши

Многощипцовой кровлей называют сложную кровельную конструкцию, состоящую из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от обычной она имеет не 2 фронтона, а 3 или больше. Крыша с тремя щипцами называется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли такого обладает высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает оригинальный и органичный внешний вид этого архитектурного элемента. Достоинствами многощипцовой крыши опытные кровельные мастера считают:

  • Высокая прочность и несущая способность. Большая снеговая нагрузка, механические повреждения или сильные порывы ветра не страшны скатам многощипцовой кровли, так как ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
  • Простота обслуживания и эксплуатации. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, дождевая вода и мусор, поэтому чистить и ремонтировать их приходится реже.
  • Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли позволяет более эффективно и рационально использовать свободное место.
  • Привлекательный внешний вид. По сравнению с обычными двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный замысел сооружения.

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Значительное количество отходов приводит к увеличению стоимости работ. Наконец, большой вес конструкции требует усиления фундамента.

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, поэтому его строительство лучше доверить профессиональным мастерам или хотя бы изучить особенности конструкции по детальным видео-инструкциям. Он состоит из отдельных сопряженных скатов, которые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

  1. Мауэрлат. Мауэрлатом называется стандартный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стены, а также равномерно распределяет их вес между опорами.
  2. Стропильные ноги. Стропила или стропильные ноги устанавливают попарно вдоль конькового прогона. Они несут на себе тяжесть кровельного покрытия, а также придают скатам уклон и форму.
  3. Стойки. Вертикальные опоры, поддерживающие коньковый прогон или стропила, называют стойками. Их монтаж выполняют на лежень или затяжку.
  4. Подкосы. Элементы, которые подпирают стропильные ноги, называют подкосами. Они располагаются под углом к стропилам, придавая каркасу жесткость.
  5. Ендовы. Ендовами называют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином называют внутренний угол, сформированный между ними.
  6. Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути также является ребром стропильного каркаса.

Важно! Выполняя монтаж стропильной системы многощипцовой кровли, помните, что она состоит из чередующихся наслонных и висячих стропил, поэтому считается комбинированной или смешанной.

Основные узлы

Схема многощипцовой крыши не может быть типовой, так как каждый проект жилого дома требует индивидуального подхода и тщательных расчетов, учитывающих форму и особенности конструкции, климатические условия в регионе строительства, а также характер использования подкровельного помещения. Так как монтаж такой сложной конструкции своими руками вряд ли возможен, то устройство крыши такого типа сопряжено с большими финансовыми вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

  • Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается большое количество снега, мусора, застаивается вода, из-за чего нагрузка на каркас повышается. Чтобы усилить конструкцию в этом участке, используются дополнительные распорки и сдвоенные стропила.
  • Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции является место стыковки брусьев, на которые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует точной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, можно только обладая профессиональным опытом, плотницкими навыками, а также имея тщательно просчитанный проект.

Стропильная система многощипцовой крыши своими руками


Что собой представляет стропильная система многощипцовой крыши? Особенности стропильного каркаса кровель сложной формы, проблематичные узлы конструкции

Источник: krovlyakrishi.ru



krovlyaikrysha.ru

Многощипцовая крыша — конструкция и монтаж

Многообразие видов крыш даёт архитекторам большой простор для фантазии. Даже простой односкатной крышей можно увенчать дом так, что он будет броско и оригинально выглядеть. Хорошо смотрятся двускатные и вальмовые крыши, но многощипцовая сложная крыша является идеальным выбором с эстетической и практической точки зрения.

Под такой кровлей располагается удобное мансардное, жилое помещение с естественным дневным освещением. Эта конструкция более трудоёмкая и дорогая, но владельцы сознательно идут на расходы. Чтобы понять, почему это происходит, необходимо разобраться в особенностях щипцовых крыш.

Особенности многощипцовой крыши

Отличие данной конструкции от других типов кровли заключается в наличии щипцов, располагающихся перпендикулярно по отношению к основному скату кровли. Многощипцовая крыша используется для покрытия как прямоугольных строений, так и для более сложных многоугольных, ломаных сооружений.

Одной из особенностей таких решений является использование подкровельного пространства для жилых целей с дневным освещением через оконные проёмы. Щипец представляет собой продолжение стены здания с треугольным завершением с двумя скатами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространённым вариантам этой конструкции являются трёх- и четырёхщипцовая крыша. Эти архитектурные решения характерны дороговизной и трудоёмкостью при возведении, требуют высокой квалификации работников и улучшенной тепло- и гидроизоляции.

Преимущества

Но у таких крыш есть и существенные преимущества, а именно:

  1. Элегантный внешний вид.
  2. Обитаемое мансардное помещение.
  3. Общее с домом отопление.
  4. Естественный дневной свет.
  5. Отсутствие дополнительных карнизов.

При выборе типа крыши нужно помнить, что щипцовая кровля требует повышенного внимания на уровне изготовления стропильной системы, поскольку от точной врезки скатов щипца в основной скат крыши зависит дальнейший ход монтажа. Существуют многочисленные проекты несимметричного расположения щипцов. Но самыми популярными вариантами всё же являются многощипцовые крыши, в основе которых лежит двускатная система стропил.

Конструкция щипцовой крыши

Чтобы понять конструктивные особенности любой кровли, нужно выяснить, из каких элементов она состоит. Сложная многощипцовая крыша не является исключением, поэтому рассмотрим её основные составляющие:

  • несущим звеном всей крыши является мауэрлат, он опирается на стены здания и к нему крепятся другие элементы;
  • затяжка — горизонтальная балка между стенами здания, опирается на мауэрлаты и снимает нагрузку со стен дома;
  • стропильная группа — образует равнобедренный треугольник и опирается на затяжку с одной стороны, а с другой — на конёк;
  • ребро или конёк, горизонтальный брус, который служит вершиной треугольника, образованного стропилами;
  • ригель, бабка и подкосы — элементы, придающие жёсткость стропилам и равномерно распределяющие нагрузку на здание;
  • ендова — служит внутренним соединением скатов кровли, требует повышенного внимания к гидроизоляции и упрочнению из-за больших снеговых нагрузок;
  • щипец — представляет собой треугольный участок стены, сверху ограничен скатами и имеет оконный проём;
  • контробрешётка и обрешётка — служат основой для кровельного материала;
  • кровельный пирог — состоит из кровельного покрытия, гидроизоляции, утеплителя и пароизоляционной плёнки.

К перечисленным конструктивным элементам могут добавляться по необходимости дополнительные узлы и детали, служащие увеличению прочности и долговечности сооружения.

Важно помнить, что места оконных проёмов, выходов печных и вентиляционных труб должны быть размечены заранее и соответствующим образом учтены в конструкции кровли.

Многощипцовая крыша должна быть покрыта относительно лёгким кровельным материалом, чтобы снизить весовую нагрузку на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого подкровельного пространства все крепёжные детали необходимо располагать так, чтобы они в дальнейшем могли быть легко закрыты декоративными отделочными материалами.

Как правило, щипцы имеют более низкий уровень конька, чем у основной кровли, поэтому в ендовах необходимо ставить дополнительные стойки и горизонтальные схватки для усиления конструкции, а коньки упирать на ригели. В случае наличия на щипце горизонтальных стенок, необходимо придавать им большую жёсткость треугольными элементами. Если же коньки на трёх- и четырёхщипцовой кровле на одном уровне, то состыковка производится пропилом или металлическими уголками, а ендовы крепятся между коньками под нужным углом.

Порядок монтажа крыши

Поскольку конструкция кровли имеет осложняющие элементы, то необходим абсолютно взвешенный подход к монтажу сооружения. Необходимо составить чертёж со всеми нужными размерами для подсчета необходимого материала.

Нужно помнить, что все деревянные элементы конструкции крыши должны быть обработаны составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по пунктам и неукоснительно исполняться в строгой последовательности. Многощипцовая крыша монтируется следующим образом:

  • промеряются все параметры и наносятся на монтажную схему, с точным расположением коньков, щипцов, ендов и стропил;
  • по периметру стен раскладывается слой гидроизоляционного материала;
  • по стенам раскладываются и крепятся мауэрлаты, точки фиксации к стенам должны быть подготовлены заранее и расположены с частотой 1000–1500 мм;
  • затем укладываются затяжки, которые скрепляются с мауэрлатами для устранения распирающего воздействия на стены здания, затяжки могут быть поперечными и продольными;
  • укладываются стропила, в верхней части соединяясь с коньковой конструкцией, а в нижней части с мауэрлатом с запилом на 1/3 толщины стропил;
  • фиксируется стропильная группа в вертикальном положении временными брусками или постоянной обрешёткой;
  • для жёсткости конструкции устанавливаются ригели, бабки и подкосы, а также подготавливаются конструкции под монтаж щипцов;
  • монтируются коньки щипцов, стропила, ендовы и конструкция фиксируется обрешёткой;
  • ставят финишную обрешётку и убирают все временные крепёжные элементы с учётом выхода печных и вентиляционных труб;
  • затем производится монтаж водостоков на ендовах, карнизные планки и система водоотвода, а также ветрозащитные планки на свесах крыши;
  • настилается гидроизоляция и монтируется контробрешётка;
  • укладывается кровельное покрытие с учетом стыков кровли на ендовах, коньках, местах примыканий к трубам;
  • монтируется тепло- и пароизоляция, отделывается подкровельное помещение.

Для каждого конкретного дома последовательность операций имеет свою очерёдность, и конструктивные элементы могут быть иными. Поэтому при возведении такого сложного сооружения, как многощипцовая крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, её конструкцию и последовательность монтажа. Самостоятельное обустройство многощипцовой крыши позволит сэкономить значительную сумму, но требуется очень взвешенный подход к проектированию, дабы избежать порчи дорогостоящего материала. Очень важно соблюдать технологию, чтобы крыша радовала долговечностью и красивым внешним видом.

stroicod.ru

Крыша многощипцовая своими руками чертежи и фото, щипцовая кровля

Конструкция и устройство щипцовых крыш

Верхняя часть здания, которая ограничивается двумя скатами, называется щипец. Сложность конструкции напрямую зависит от количества пересекаемых скатов.

Двускатная

Двухскатная крыша – популярнейший вариант при строительстве жилых домов. Ее преимущества заключаются в следующих пунктах:

  • несколько вариантов схем углов для соединения;

  • под крышей может быть эксплуатируемый чердак или жилая мансарда;

  • длительность срока службы напрямую зависит от используемых материалов;

  • простота монтажа, ремонта, реконструкции;

  • угол наклона, благодаря чему эффективно отводится дождевая вода и талый снег.

Несущий каркас двускатной крыши строится из стропил или стропильных ферм. Первый используется в большинстве жилых домов.

Двухскатная крыша

Второй – при строительстве здания с большой площадью, где будет отмечена высокая эксплуатационная загрузка.

Стропила в двускатной крыше бывают висячими или наслонными. Первые не направляют нагрузку на несущую конструкцию из-за отсутствия опоры. Второй тип стропил имеет опору – прогон, устанавливаемый на вертикальных стойках.

Висячие стропила применяются для создания используемого чердака или мансарды. Наслонные – для усиления силовых качеств конструкции, когда используется тяжелый кровельный материал, или предполагаются значительные снеговые нагрузки.

Стропильная ферма – это конструкция, в которой используются прямые элементы и шарнирные узлы во избежание изгибающих нагрузок. Ферма позволяет снизить вес каркаса, увеличить пролеты и уменьшить расходы материалов. Иногда конструкция собирается на земле, после чего поднимается наверх. Это позволяет улучшить качество сборки и ускорить процесс монтажа.

Четырехскатная крыша

Четырехскатная крыша появляется в результате пересечения двухскатных конструкций.

Пространственная компоновка обязательно включает в себя внутренний угол или ендову На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Из-за этого дополнительного элемента конструкции, две простые системы образуют технологическую сложность многощипцовой крыши. Трудности возникают в расчетах и установке деталей для многощипцовой кровли. Если внутренний угол будет иметь недочеты, то это может привести к протечкам и нарушению целостности покрытия.

Иные типы щипцовых крыш

Многощипцовые крыши дают возможность комбинировать различные типы конструкций. При этом все пересеченные скаты могут иметь слуховые окна.

Щипцовая крыша является лучшим вариантом при строительстве одноэтажных зданий с большой площадью.

Ендова позволяет облегчить водоотведение в независимости от протяженности щипцовой кровли

Если здание выполнено в форме буквы «П», «Г», «Т», то в таком случае может быть использована только многощипцовая крыша. Эффективным вариантом для избавления от фронтонов служат вальмовые скаты.

Как рассчитываются габариты многощипцовой крыши

Сложность процесса расчета будет полностью зависеть от индивидуальных элементов проекта.

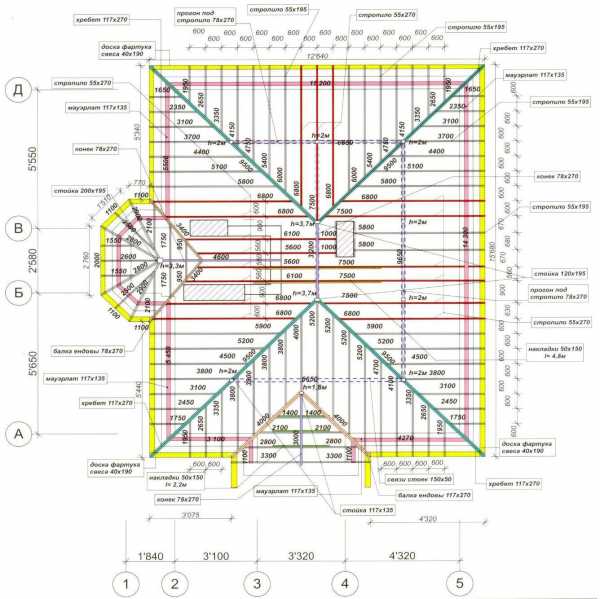

Чертеж стропильной системы многощипцовой крыши Это может быть интересно! В статье по следующей ссылке читайте про установку крыши на балконе: разновидности конструкций и цены + примеры на фото.

Специалисты раскладывают весь проект на простые фигуры для облегчения подсчета.

Как проводится расчет

При расчете используется трехщипцовая крыша. Расчет начинается от определения высоты конька, которая зависит от ширины здания или пристройки и угла ската. Если решается задача с другим неизвестным, то сначала определяют углу крутизны скатов.

Далее рассчитываются параметры основных стропильных ног, различные для здания и пристройки. Вместе с этим определяется длина стропил от конька до мауэрлата.

При определении длины накосной стропильной ноги имеются некоторые особенности.

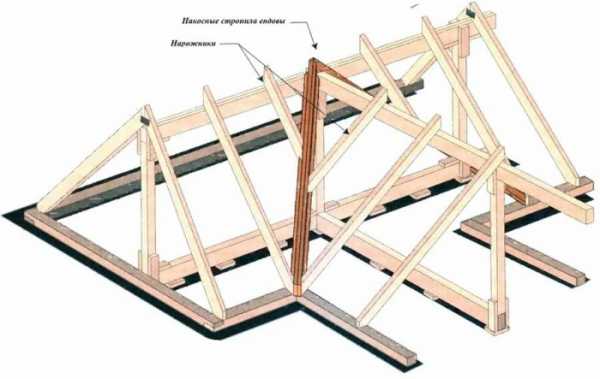

Такая нога становится эндовой – красная линия на рисунке

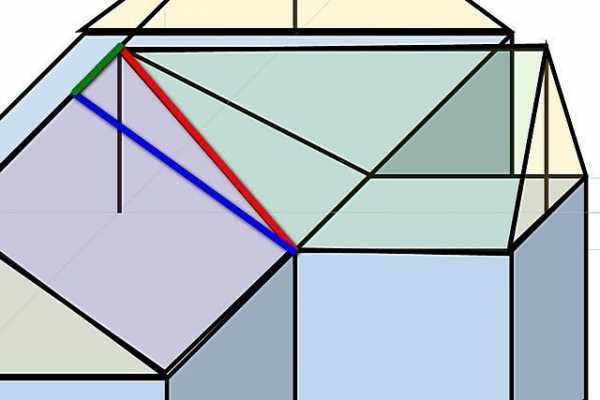

Красная линия – гипотенуза, а синяя (длина стропилы основного здания) и зеленая (1/2 ширины пристройки) – катеты. Расчеты ведутся при использовании теоремы Пифагора.

Расчет длины накосной ендовной стропильной ноги

Для определения длины нарожников используется калькулятор расчета нарожников вальмовой крыши. Процедура расчета в обоих случаях идентична, изменяется только направление установки нарожников.

Если стропила дополнительно выполняют функции карнизного свеса, то длина ноги увеличивается. Для этого используется калькулятор расчета удлинения стропил для формирования карнизного свеса. В некоторых случаях специалисты прибегают к использованию удлиняющих кобылок, но и для них необходимо рассчитывать требуемую длину.

Далее определяется сечение стропил, которое полностью зависит от нагрузок, накладываемых на крышу. Для правильного расчета сечения расставляются дополнительные элементы опоры стропильных ног. Используется соответствующий калькулятор: расчет определенной разгрузки на ноги.

Возведение кровли

Для приобретения правильного количества требуемых материалов рассчитывается площадь кровли. Общая площадь включает в себя:

  • пару рямоугольных скатов без учета треугольника, наслоенного стропилами по линии ендов;

  • пару трапециевидных скатов.

Основные виды соединительных узлов

Большое количество различных типов многощипцовых крыш не позволяет определить единую систему для монтажа. Способы соединительных узлов бывают простыми или сложными.

Начало строительства стропильной системы многощипцовой крыши начинается с укладки и закрепления мауэрлата к бетонному основанию. Существует 3 типа креплений:

  • Используется закладная шпилька с резьбой. Расстояние между шпильками примерно 70-80 см. В брусе просверливаются отверстия для дальнейшего крепления на 1-2 мм больше в диаметре, чем сами шпильки.

После «надевания» бруса, балка прикручивается гайками

  • Стальной гладкой проволокой. Метод делится на два возможных варианта. Первый – укладывается поперек балки, что позволяет избавиться от необходимости просверливать отверстия. Брус притягивается проволокой к бетону. Второй – отрезки монтируются вдоль стены, а концы выходят над опалубкой. Для этого потребуется просверлить отверстия, чтобы концы могли быть пропущены через брус и скручены.

  • С использованием скоб. На рынке представлено несколько конфигураций скоб. Модели отличаются друг от друга по крепежному элементу. Некоторые крепятся к боковым сторонам или стене в подготовленные анкеры или отверстия. Именно этот способ крепежа самый популярный при установке бруса на стену.

Независимо от выбираемого способа монтажа мауэрлата, необходимо позаботиться о гидроизоляционной отсечке между бетоном и древесиной. Для этого используется битумная мастика, чем обрабатывается поверхность, а после укладывается несколько слоев рубероида.

Необходимо позаботиться о гидроизоляционной отсечке между бетоном и древесиной

Несколько способов соединения используется в случае крепления балки чердачного перекрытия к мауэрлату.

  1. С использованием укрепленных уголков, соединяющих брусья между собой при помощи саморезов.

  2. Традиционным способом – врубкой. Для этого в мауэрлате вырезается паз ½ толщины, а на балке перекрытия вырезается шип формы и размера идентичный пазу. Шип устанавливается в отверстие, дополнительно используется молоток для подбивания. В некоторых конструкциях используется дополнительное крепление при помощи уголков.

  3. При использовании перекрытия в конструкции свеса, они врубаются в мауэрлат, в деталях создаются пазы глубиной ½ бруса. Для дополнительной фиксации используются металлические уголки.

  4. Закрепление балок на мауэрлате при помощи стальных скоб, вбиваемых в балку и в брус.

Для лучшей фиксации элементов используется шкант или нагель, высота определяется в зависимости от толщины балки перекрытия

При креплении балки к стропильной ноге применяют один из нескольких методов:

  1. Фиксация стропильной ноги производится при помощи скобы, длина устанавливается в пределах 25 – 35 см.

  2. Простейшим способом крепления является фиксация при помощи уголков. Чтобы обеспечить максимально плотное прилегание, в стропилах вырезаются пазы для уголков.

Изготовление щипцовой крыши

Изготовление крыши основывается на конструкции, состоящей из стропила. Сами стропила изготавливаются из древесины или профильной трубы. Но этапы работы будут во многом аналогичны:

  1. Снятие размеров.

  2. Определение корректной длины и сечения бруса.

  3. Раскладываются ендова, упоры, коньки.

  4. Установка мауэрлата.

  5. Установка стропил из бруса.

  6. Установка обрешетки, гидроизоляционного слоя, изоляции и кровли.

Стропила изготавливаются из древесины или профильной трубы

Выбор наклона ската выбирается в зависимости от климатических условий региона и желаний заказчика. В некоторых случаях выбирается прямой угол наклона.

Монтаж каркаса

Монтажные работы стропильной системы проводятся в соответствии с алгоритмом:

  1. Создание гидроизоляционного слоя верха стен при помощи мастики, рубероида.

  2. Крепление мауэрлата.

  3. Разметка мауэрлата. Необходимо отметить точки крепления бруса к перекрытию. Между брусками должно быть расстояние около 60 см для наполнения утеплителем.

  4. Поверх балок перекрытия должен быть выполнен черновой настил, для чего используются доски-дюймовки. Это необходимо для облегчения передвижения на уровне крыши.

  5. Установка центральных стоек.

  6. Установка конькового бруса на стойки.

  7. Фиксация рамы при помощи двух треугольных сегментов.

  8. Установка накосных стропил для формирования ендовы.

  9. Установка других стропильных ног.

  10. Установка элементов для упрочнения конструкции.

По окончанию работ выступающие концы стропил подрезаются.

Многошпицовая крыша

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Конструкция и виды

В основе лежит такой элемент, как щипец – это треугольная часть стены, которая в отличие от фронтона не отделена карнизом. То есть простой формой многощипцовой крыши является соединение двух двускатных кровель под прямым углом над квадратным зданием. Если смотреть сверху, то подобное сооружение будет иметь крестообразный вид.

В зависимости от самого строения, его формы, размеров и желания создания под крышей жилых комнат конструкция может значительно отличаться от описанной выше классической формы. Общим останется набор кровельных элементов. Среди них особое внимание следует уделить двум:

  • Ендова, которая представляет внутренний угол между двумя скатами. Ендова должна быть особо качественно изолирована и укреплена, так как в ней скапливается наибольшее количество снега и мусора, а также по ней стекает максимальное количество воды во время дождей.
  • Ребра крыши представляют наружные углы соединения скатов, это, к примеру, конек и точка соединения нескольких скатов на вершине крыши.

Виды многощипцовых кровель настолько многообразны, что не поддаются какой-либо систематизации. Количество элементов, задействованных при устройстве данной кровли, позволяет дать волю фантазии и применить в виде элементов практически все известные кровельные конструкции.

Расчет стропильной системы

Стропильная система сложной многощипцовой крыши и ее схема в идеале должны выполняться профессионалами, так как здесь подразумевается достаточно сложный расчет и монтаж со множеством подводных камней. Но если у вас есть начальный опыт возведения крыш и вы не планируете слишком вычурную крышу, то сделать чертеж подобной кровли вполне можно собственными силами.

Привести точный алгоритм расчета многощипцовой кровли невозможно, так как сам тип конструкции подразумевает большие различия в стропильной системе в зависимости от внешнего вида крыши. Приведем основные моменты, на которые важно обратить внимание при проектировании:

  • Необходимо выполнить план-схему желаемой кровли, отобразив точные размеры здания. На этом этапе необходимо определиться с такими взаимосвязанными параметрами, как уклон скатов и высота крыши. Угол наклона скатов такой кровли, как правило, крутой. В противном случае будет проблематично использовать подкровельное пространство для создания жилой комнаты;
  • Стропильная система должна выстраиваться на основании ряда данных, в числе которых снеговая нагрузка региона и вес кровельного покрытия. Многощипцовые конструкции дают большое количество отходов, потому рекомендуем присмотреться к мягкой черепице;
  • Тип стропильной системы зависит от наличия опоры внутри здания. Важно тщательно рассчитать местоположение и нагрузку на все поддерживающие элементы, типа затяжки, упоры, прогоны и т. д., чтобы не прогадать с их размерами;
  • В зависимости от конфигурации крыши будут использоваться разные типы стропил: обычные или диагональные (для вальмовых конструкций).

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Читайте также:

  • Бур своими руками

    Какие виды буров существуют В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели)…

newdvor.ru
