Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

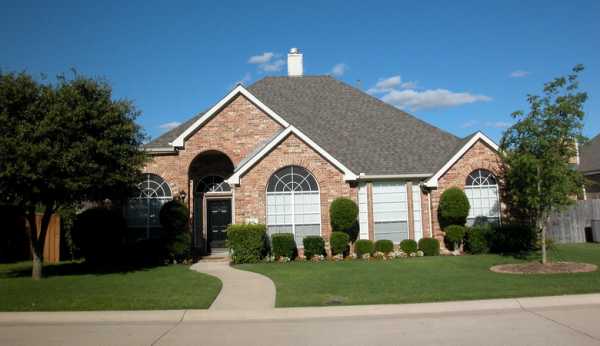

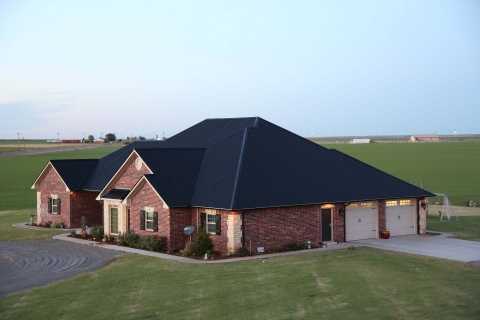

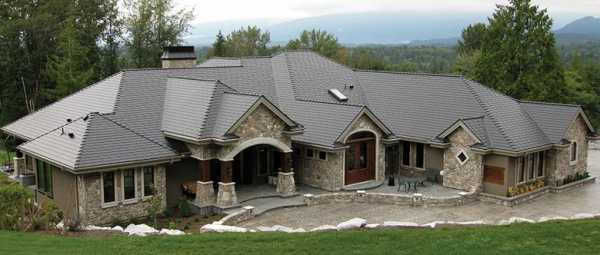

Одноэтажные дома

Фото: dallasmetalroofs.com

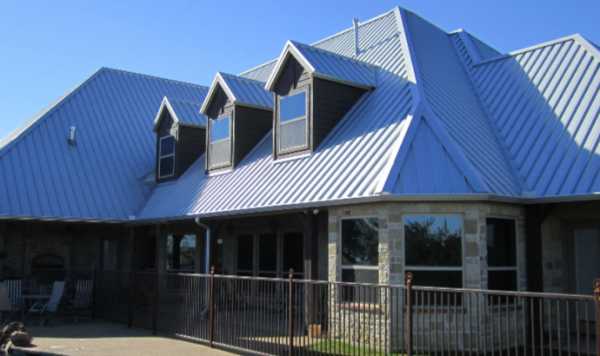

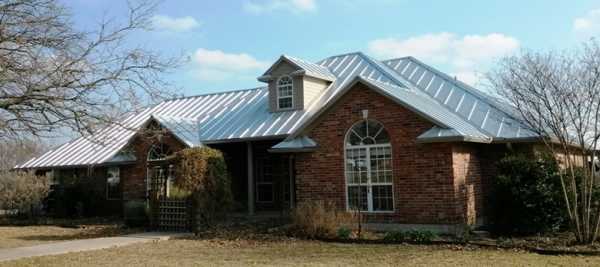

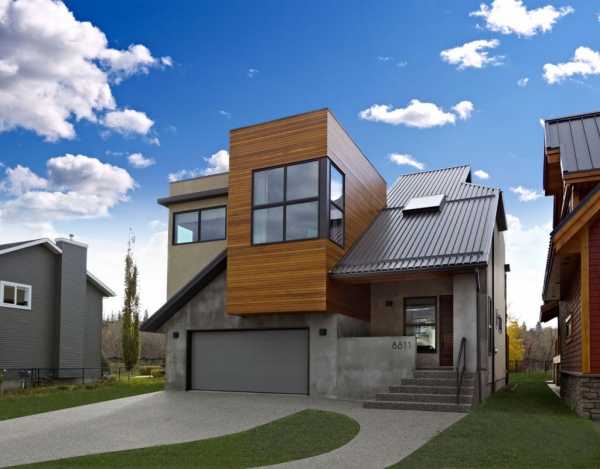

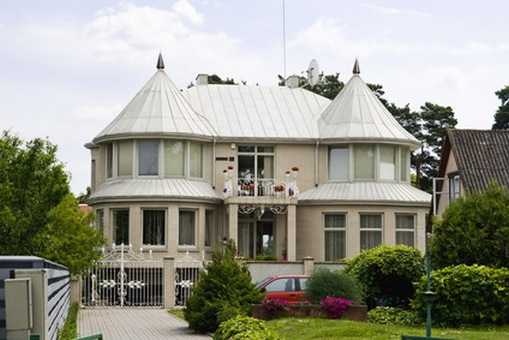

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

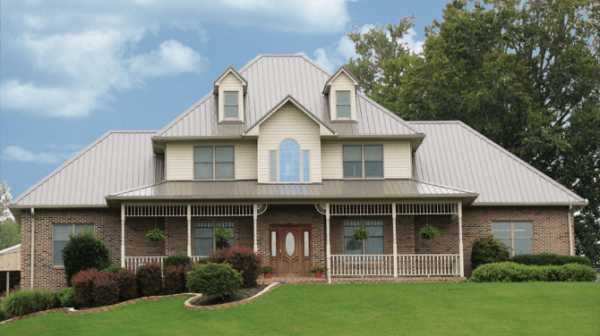

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

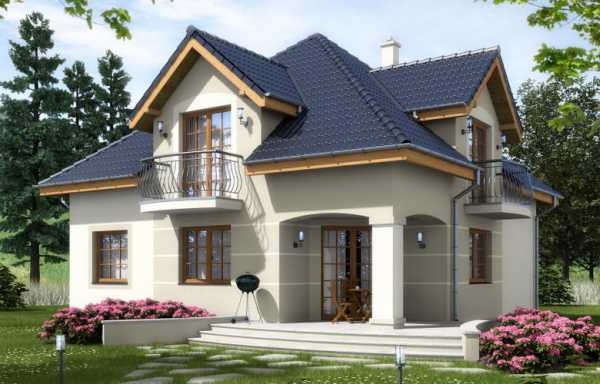

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

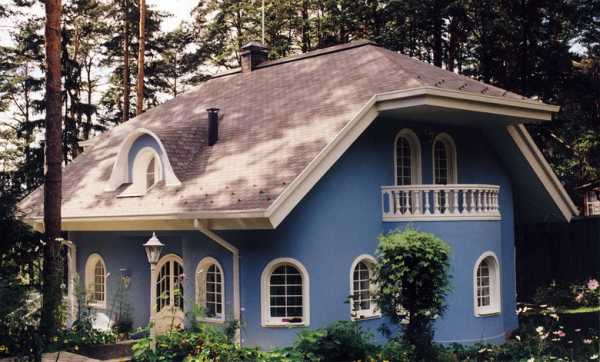

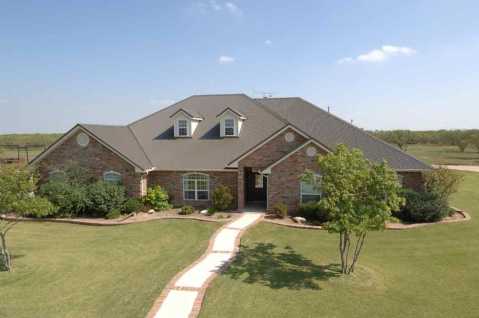

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

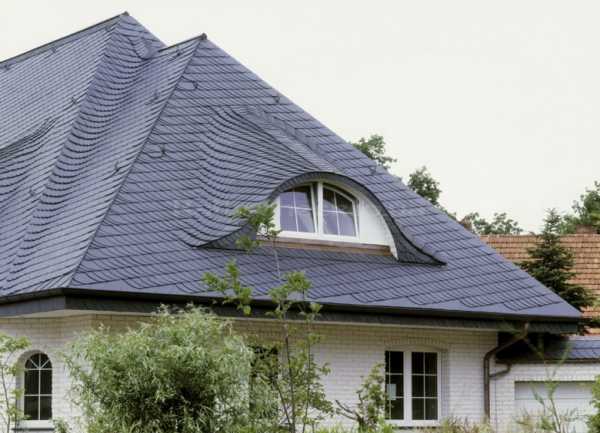

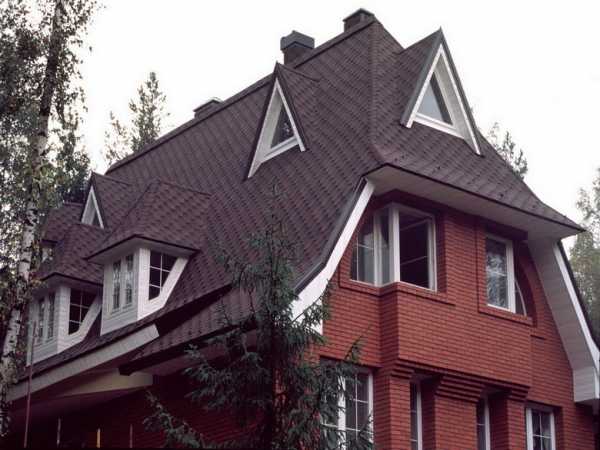

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

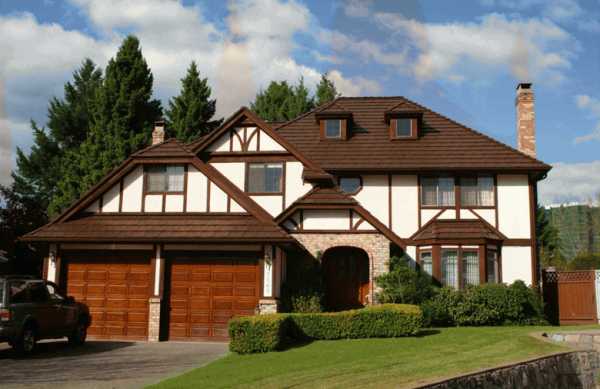

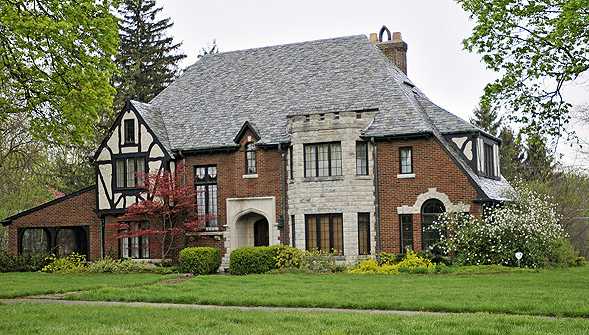

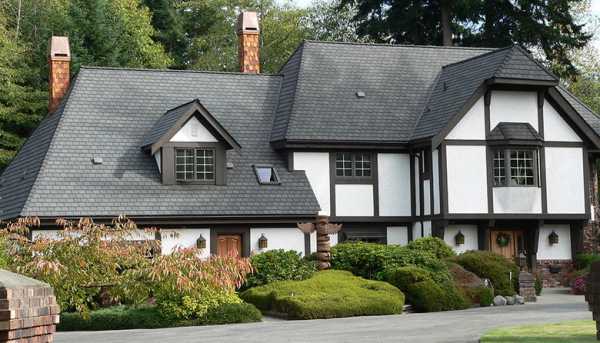

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

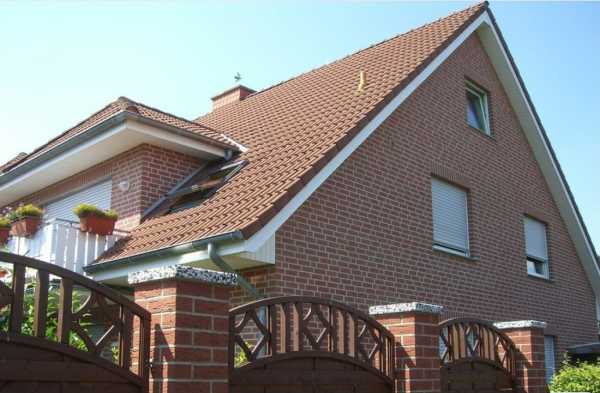

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

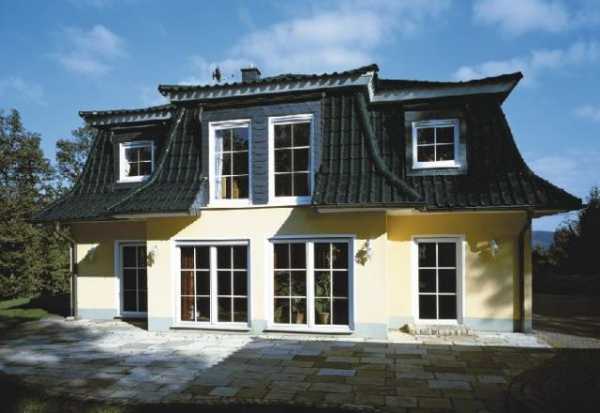

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

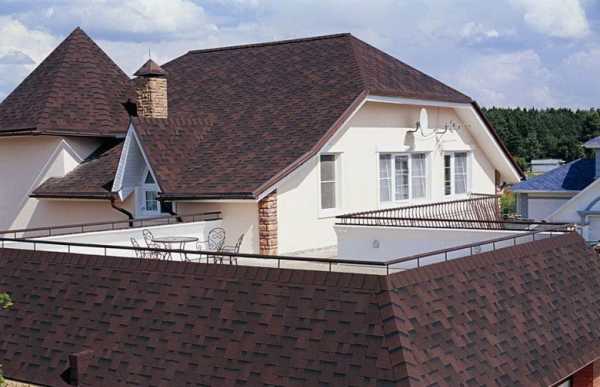

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

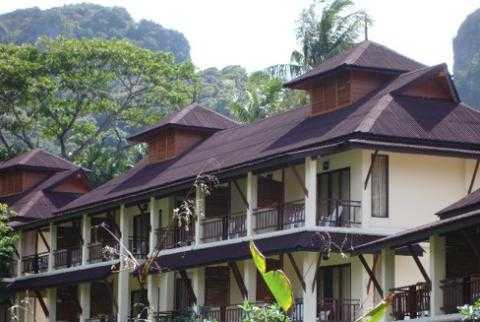

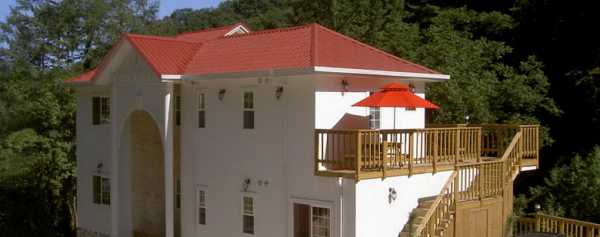

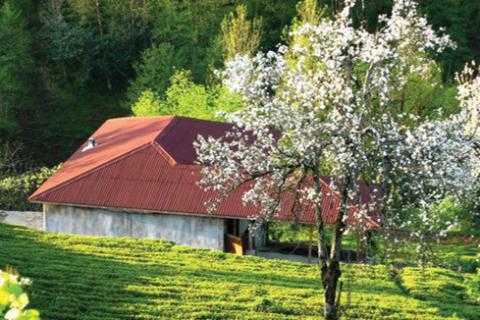

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

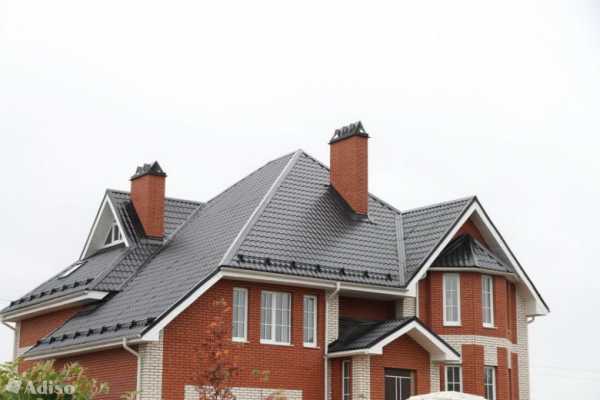

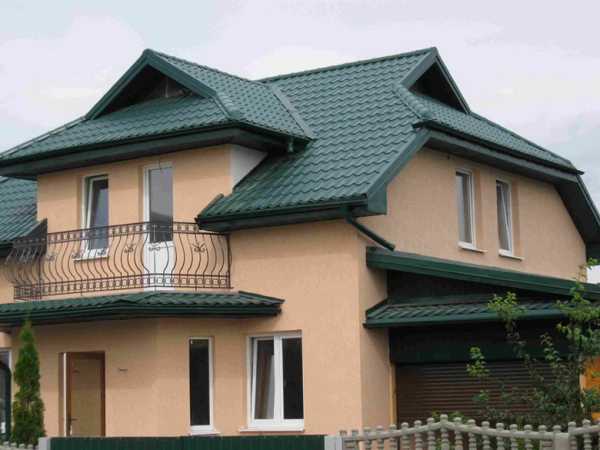

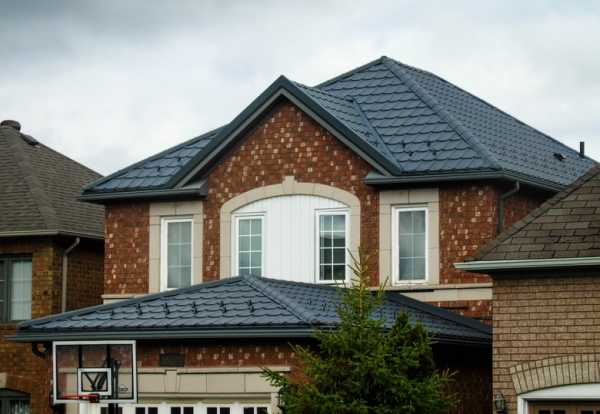

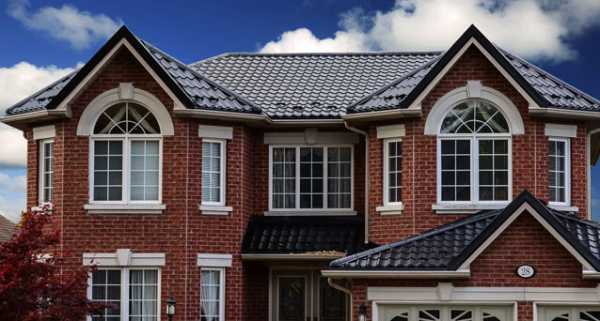

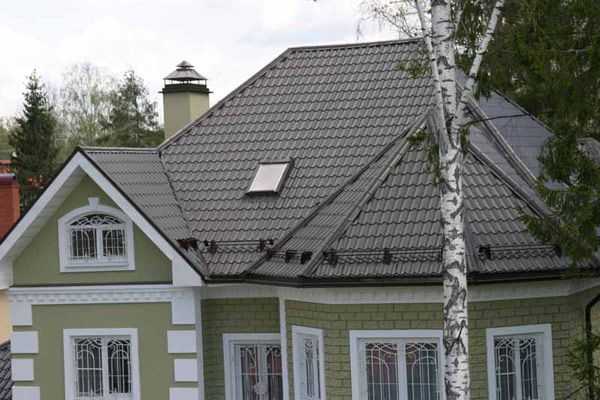

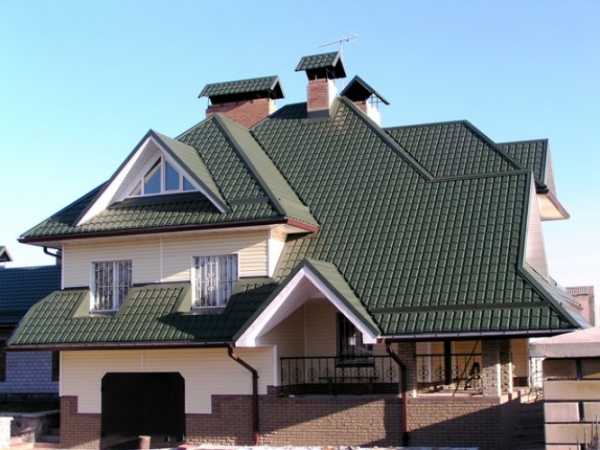

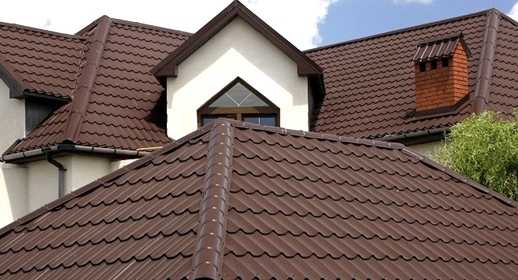

Кровли из металлочерепицы

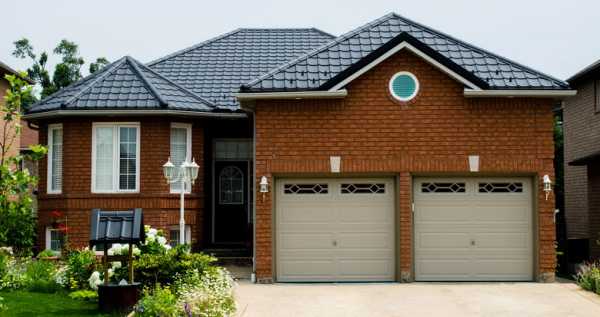

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

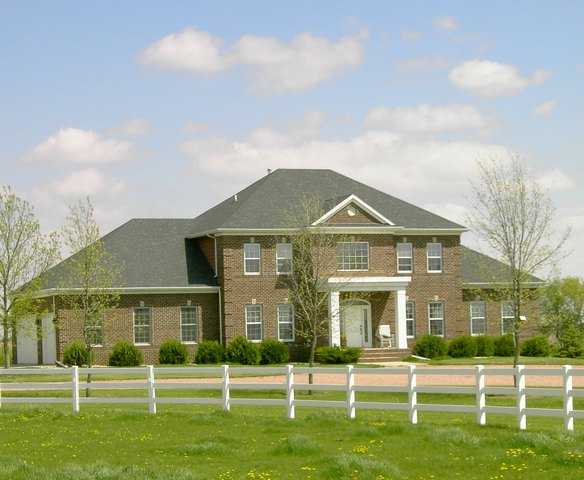

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

www.onduline.ru

Крыша — Википедия

Материал из Википедии — свободной энциклопедии

Типичные крыши на Фарерских островах. Растительный слой служит теплоизоляцией.

Покрытие здания или крыша — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды. Другой основной её функцией является теплоизоляционная (сохранение тепла и защита от перегрева).

Термин «покрытие» чаще употребляется к промышленным зданиям или бесчердачным крышам (их называют также совмещенными)

[1], то есть конструкциям, являющимся одновременно и чердачным перекрытием, или к крыше и чердачному перекрытию вместе[2]. Более обще – к основным видам покрытий причисляют чердачные крыши, бесчердачные крыши, большепролётные плоские и пространственные покрытия[3].

Покрытия должны быть рассчитаны на восприятие постоянной нагрузки (собственного веса) и временных (снеговой покров, горизонтальное давление ветра) нагрузок, возникающих при эксплуатации.

Оболочка крыши, подвергающаяся атмосферным воздействиям, называется кровля. Она должна быть водонепроницаемой, влагоустойчивой, стойкой к агрессивным химическим веществам, солнечной радиации, морозам и другим воздействиям. Главными свойствами кровли является лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Конструкция крыши и выбор кровельного материала определяется на стадии проекта и зависит от дизайна фасада здания и технологии настила кровли.

ru.wikipedia.org

виды, как установить крышу своими руками

Первый шаг к тому, чтобы наконец-то избавиться от снега и луж на балконе последнего этажа – это установить над ним крышу. Часто в старых домах таковой вообще нет, если она не была предусмотрена проектом и тогда, когда балконы расположены в шахматном порядке, либо только через этаж. В таком случае все открыто для дождя, снега, града и пыли. Но это не повод отчаиваться, ведь крепкий и надежный козырек вполне реально сделать самостоятельно!

А какой именно должна быть крыша на балкон, какие материалы понадобятся, как произвести монтаж и обеспечить надежность всей конструкции минимум на 20 лет, мы сейчас расскажем.

Давайте для начала определим четкие требования к кровле балкона последнего этажа. В первую очередь – это минимальная необходимость в ремонте. Дело в том, что к крыше на балкон есть требования, и не важно, своими руками она была сделана, либо для этой цели вы нанимали профессионалов.

Такая крыша должна быть устойчивой к осадкам, колебаниям температуры и любым механическим воздействиям. Еще одно небольшое требование, о котором не все знают: кровельное покрытие на верхних этажах должно обладать большим коэффициентом отражения, а поэтому по возможности выбирайте белый или серебристый цвет козырька. Это также поможет в летний зной не накаляться крыше до предела.

Определение угла наклона крыши: пологая или крутая?

Что касается угла наклона крыши балкона, здесь есть несколько моментов. Например, самое главное правило – избегать лавинообразного схождения снега, который потом свалится на проходящих внизу людей или машины.

А поэтому, либо делайте крышу крутой (ближе к 45°), либо установите на ней снегозадержатели. Вообще рассчитывайте уклон ската по такой простой формуле: 30 см на каждый метр. Длина карнизного свеса при этом должна быть в пределах 20-25-35 см, а шаг установки ферм – 70-100 см.

Также на угол наклона крыши влияет и угол крыши самого здания. Если та двускатная, тогда и кровлю нужно будет делать с уклоном, чтобы на ней не скапливался снег. А вот если крыша дома – плоская, козырек балкона все равно лучше делать не горизонтальным. Идеальная пропорция – соотношение высоты к длине как 1 к 3.

Учитывая, что под балконом может находиться не только подъезд, но и пешеходная зона, как это обычно бывает, то, согласно законам, лично хозяин квартиры отвечает за безопасность этих людей.

Высота крыши: как достичь золотой середины?

Хорошо продумайте высоту расположения крыши. Слишком высокая не сможет выполнять свои главные функции – ограждать от ветра дождя и снега. Т.е. чем выше крыша, тем меньше труда составит снегу и ветру проникать на балкон. Но и слишком низко располагать ее смысла тоже нет, ведь тогда на таком балконе уютно уже не будет.

Вот почему опытные строители рассчитывают все по такой простой формуле: берут рост самого высокого жильца квартиры и прибавляют к нему 20 см – нормальная высота крыши балкона.

Выбор формы крыши: прямая, полукруглая, арочная?

Далее определитесь с формой крыши балкона: будет ли она прямой или полукруглой. Первую вы вполне сможете изготовить самостоятельно, а вот второй вид есть смысл заказать уже в готовом виде, которую в заводских условиях изготавливают путем склейки металла с полимером.

Полукруглые крыши балконов придают особый колорит фасаду зданий и намного выгоднее смотрятся на фоне обычных прямых. Кроме того, такая форма позволяет снегу легко сходить с нее и не задерживаться. Да и в плане эстетики находиться на таком балконе особенно уютно.

Но подобрать материалы под изогнутую крышу довольно сложно. Ведь важно, чтобы их было удобно не только крепить, но и чтобы те потом хранили форму. Поэтому такую крышу изготавливают заранее под заказ, а в качестве материала покрытия чаще используют сотовый поликарбонат.

И, наконец, на этом этапе решите: будете ли вы делать крышу самостоятельно, или же лучше нанять специалистов. Понятно, что на последнем этаже достаточно опасно, и поэтому, если вы никогда не работали на высоте и не имеете нужной профессиональной подготовки, то этот риск может быть не оправдан.

Помните о том, что балкон на последнем этаже имеет свои особенности и болевые точки. Поэтому сначала лучше пригласите специалиста на консультацию, чтобы тот все осмотрел и обсудил с вами все детали.

Если вы вообще впервые сталкиваетесь с таким понятием, как балконная крыша, советуем вам для начала посмотреть этот видео-ролик – он многое объясняет:

Важно обозначить, насколько крепко сама крыша будет связана с остеклением. Ведь, если таковой нет, ее установить можно как в начале остекления балкона, так и в самом процессе. У каждого из этих способов есть преимущества и недостатки, а поэтому давайте разберемся, какие есть виды крыш балконов в этом плане.

Первый вид – это независимая крыша. Такую устанавливают при помощи консоли и кронштейнов. Среди преимуществ отметим простой монтаж, высокую функциональность и надежность. Независимая система хороша тем, что она не предъявляет особых требований к параметрам балкона. При этом в качестве кровельного покрытия можно использовать любые материалы, ведь такая крыша устанавливается самостоятельно и не создает нагрузки на остекление.

Другими словами, зависимый тип крыши предполагает наличие специальных поддерживающих конструкций, а независимая крыша, наоборот, позволяет воспринимать существенные нагрузки уже на себя. Т.е. если над балконом последнего этажа есть крыша в виде той же плиты, это – независимая система, ведь как раз к ней крепятся все профили, а вот если крыши нет, тогда здесь тоже два варианта обустройства: зависимой и независимой системы.

Так, если установить крепкие уголки и рассчитать точно нагрузку, то крыша получится достаточно прочной, чтобы тоже к ней крепить даже безрамное остекление (это независимая крыша). А вот если опереть новую крышу на новое остекление как на опору, тогда такая крыша – зависимая, и на нее нельзя распределять дополнительные нагрузки, да и с выбором кровельного покрытия нужно будет аккуратней.

Сами по себе зависимые системы предполагают применение только для неширокого балкона. Среди минусов отметим немалую нагрузку на остекление, которая увеличивается в зимний период, а среди плюсов – экономичность и простоту монтажа. Но зависимую конструкцию нельзя использовать в старых домах, где запрещено излишне перегружать стены!

И, наконец, отметим третий вид крыши балкона – опорно-стоечный. Здесь крыша опирается не на остекление и не только на стену, а держится за счет специального каркаса из стальных стоек, аналогичных верхней и нижней обвязки. Причем те не только выполняют роль опоры, но и создают собой проемы для остекление. Правда из-за того, что такая конструкция создает дополнительную нагрузку на парапет или плиту балкона, его следует усилить. И порядок работы здесь тоже немного иной: делаем крышу, а затем – окна.

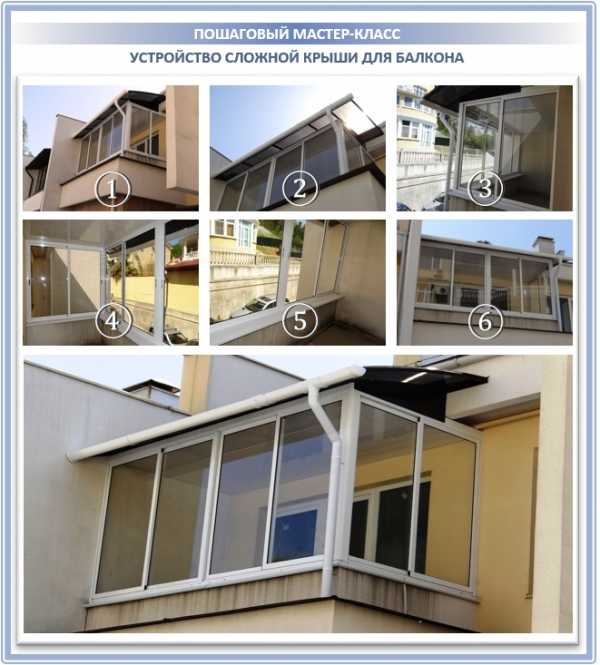

Еще один интересный случай, встречающийся довольно часто в российских домах, когда над половиной балкона крыша есть, а на второй нет. Тогда ее нужно достраивать, либо дополнительно расширить, либо установить еще одну с выносом, причем одновременно с остеклением балкона.

Монтаж независимой системы

Итак, первым делом, чтобы изготовить независимую крышу, которая не будет своим весом опираться на остекление, вам понадобится построить для нее несущий каркас. Обычно он представляет собой несложную ферму из металлического проката или деревянных рам. Крепить такие нужно на металлические анкеры или фасадный дюбель с шурупом, прямо к стене.

Почему фермы должны иметь именно такой вид? Дело в том, что за счет такого прямого упора обеспечивают 100%-я устойчивость к срыву от сильного ветра. Здесь обратные ветровые нагрузки будут компенсироваться за счет соединения покрытия с фермами при помощи стальных пластин толщиной от 3 мм, а боковые стойки получают свою прочность к порывам ветра благодаря прямому креплению к стене.

Фермы из дерева для крыши балкона сегодня делают редко ввиду того, что под такой кровлей не всегда удается достичь полной защиты от влаги. Но если делают, то в виде обычных треугольников по типу металлических, обрабатывают антисептиком и крепят к стене на анкерные болты или специальные пластины.

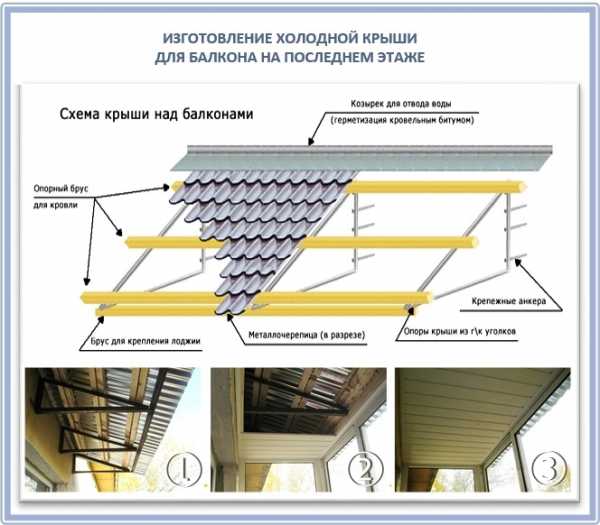

Конечно, раз мы говорим о последнем этаже, то куда рациональнее крепить балконную крышу на металлические фермы.

  • Шаг 1. Для этой затеи вам понадобятся стальные профили 35х35 мм, из которых изготовьте несущие консоли. индивидуально под размер вашего балкона.
  • Шаг 2. Далее закрепите их анкерными болтами прямо к стене, а над консолями в ней сделайте пропил, куда позже вставите ендову.
  • Шаг 3. На ендову заведите кровлю из профлиста или ондулина, и загерметизируйте стыки.

Дождевая вода или талая будет стекать по кровле и попадать на ендову, а оттуда сбрасываться за пределы балкона. Вот процесс изготовления таких ферм в деталях:

Обрешетку для балконной крыши принято делать из деревянного бруса 20х40 мм или 40х40 мм. Ее изготавливают из сухого качественного материала. Когда такой брус находится между тем же листом профнастила и металлическими уголками, в какой-то мере он принимает на себя основной шум и удары от капель дождя, немного амортизируется их при этом, и грохот уже не такой сильный.

Обычно длина ската крыши стандартного балкона не превышает двух метров, и поэтому таких реек достаточно всего три. Временно закрепить обрешетку на фермах вам поможет проволока, а затем соедините обрешетку с фермами уже при помощи болтов. Вот как это выглядит:

Рассмотрим еще такой распространенный случай, когда сверху плита есть, но очень ветхая. То есть ее вообще нельзя дополнительно нагружать, а порой и трогать страшно. Что тогда делать? Идти на ухищрения! Например, прямо под плитой установить новую, независимую крышу, и уже к ней стеклить балкон:

Монтаж зависимой системы

В случае с зависимой системой крыши сначала устанавливается остекление балкона, и только потом – сама крыша, которая в большинстве случаев садится прямо на рамы:

Крышу садят на монтажную пену, которую после высыхания подрезают и закрывают герметиками с обоих сторон. Далее утепляют и подшивают потолок. Как вы видите из пошагового мастер-класса, никаких ферм здесь нет, только поддержка для кровельных листов, которая сама опирается на оконные профили. В таком варианте невозможно установить безрамное остекление, которое всегда ездит по верхним направляющим.

Монтаж опорно-стоечной системы

И, наконец, рассмотрим еще такой популярный вариант, как опорно-стоечная система. Здесь и для остекления, и для установки крыши создается один целостный каркас, чаще деревянный:

Одним словом, здесь ни крыша не лежит на рамах, ни рамы не висят прямо на ней. Вот процесс такого монтажа шаг за шагом:

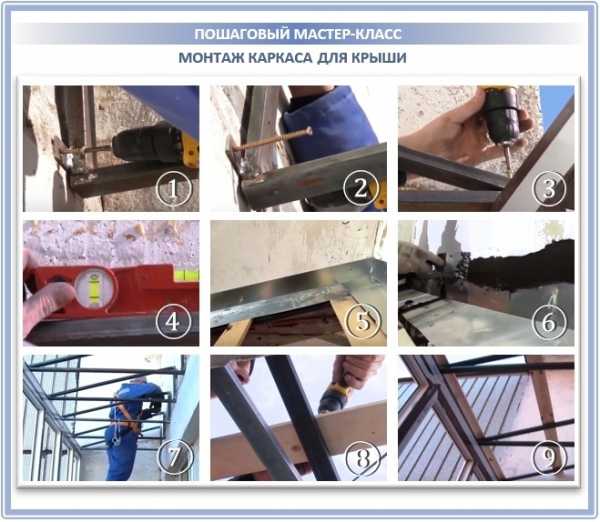

  • Шаг 1. По всему периметру балкона установите вертикальные стойки и подрежьте их на нужную высоту. Если кровля балкона будет плоской, стойки будут одинаковыми, если с уклоном – подрезают те, что ближе к улице.
  • Шаг 2. При помощи строительного уровня проверьте, насколько вертикально смонтированы опоры – отклонения быть не должно.
  • Шаг 3. Теперь прикрутите стойки к перилам либо сразу к бетонной плите, при помощи специальных анкеров.
  • Шаг 4. Закрепите основание для крыши – брусья или металлические стержни под наклоном. Фиксируйте те к стене при помощи дюбелей и анкерных болтов, а к стойкам – при помощи саморезов. Крепления должна быть максимально надежным, весь стойки будут брать на себя всю нагрузку от конструкции.
  • Шаг 5. Дополнительно соедините вверху края перекладин профильной трубой.
  • Шаг 6. Теперь укладывайте деревянную обрешетку и по желанию деревянный настил под кровельное покрытие. Мы, конечно, рекомендуем настил все-таки сделать, чтобы даже тот самый металлический лист не прогибался потом от снега. Для этой цели подойдет обычный ДСП либо толстая фанера, и даже несколько дополнительных досок.
  • Шаг 7. Обязательно покройте антисептиком все деревянные части конструкции.

А вот теперь можно переходить к выбору и монтажу кровельных листов.

В качестве кровельного покрытия для балкона замечательно подходят профнастил, металлочерепица, пластиковый шифер, поликарбонат, мягкая кровля и оцинкованные листы:

Давайте рассмотрим каждый вид кровельного покрытия по отдельности, учитывая его плюсы и минусы конкретно для балкона.

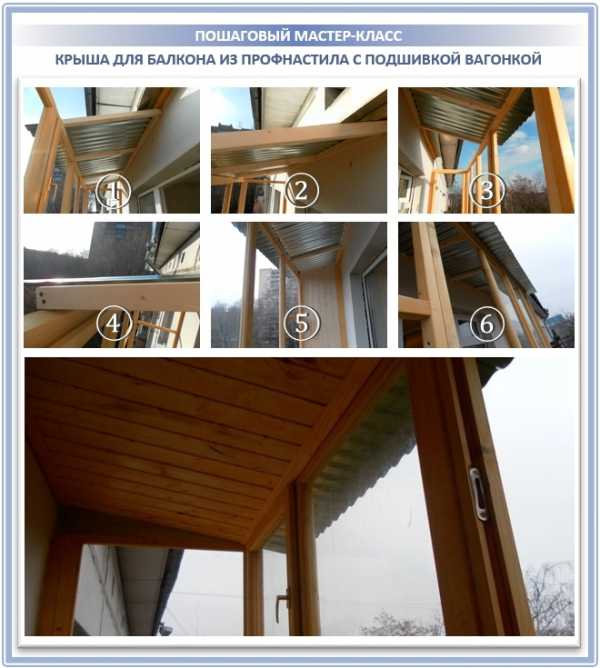

Профнастил: идеальный вариант для балкона

Сразу учитывайте, что металлическая кровля будет досаждать шумом от дождя, но ее можно шумоизолировать, и по крайней мере применить демпферные ленты.

И все же самая типичная кровля для балкона последнего этажа – это профилированный оцинкованный лист толщиной 0,55 мм и с высотой волны в 20 мм. Сам профнастил хорош простотой монтажа, широким выбором цвета и легким весом. Но, если на нем возникнут повреждения в время установки, он начнет корродировать.

Итак, для монтажа профнастила вам понадобятся такие материалы: сам профнастил, количество листов которого вы легко сможете вычислить самостоятельно, анкерные болты длиной 10 см, антисептик для бруса, шурупы с уплотнительными прокладками, брус из сухой древесины 20х40 или 40х40 мм для обрешетки и заранее сваренные опорные треугольные фермы из уголка №6.

Как только будет установлены фермы (технологию мы приводили выше), действуйте по такой инструкции:

  • Шаг 1. Сделайте решетку из бруса,  возьмите листы профнастила и разрежьте ножницами по металлу.
  • Шаг 2. Теперь при помощи шурупов с уплотнительными прокладками закрепите профнастил в деревянной обрешетке.
  • Шаг 3. Между профнастилом и стеной останется небольшая щель – заделайте ее при помощи монтажной пены. Только не оставляйте ее открытой на несколько дней.
  • Шаг 4. Дополнительно под будущий отлив уложите поролон, который поможет предотвратить попадание снега под профлист.
  • Шаг 5. Установите сам отлив. Для этого начала пробурите отверстия перфоратором, а затем закрепите отлив при помощи пластиковых дюбелей гвоздями 6х60.
  • Шаг 6. После этого щели снаружи залейте цементным раствором и обработайте двухкомпонентным герметиком. Для того чтобы герметик был уложен ровно, используйте малярный скотч, который потом нужно будет убрать.
  • Шаг 7. Приступайте к остеклению, а для удобства вдоль края крыши смонтируйте деревянный брус, к которому и будут крепиться рамы.

Вот как проходят такие работы:

В процессе монтажа листов саморезы важно не затягивать, иначе резина растрескается и станет пропускать влагу. Представьте себе, как сложно потом на такой высоте делать ремонт крыши. Вот так должно выглядеть правильное крепление:

Для закрепления листов на металлических фермах хорошо использовать также специальное крепление:

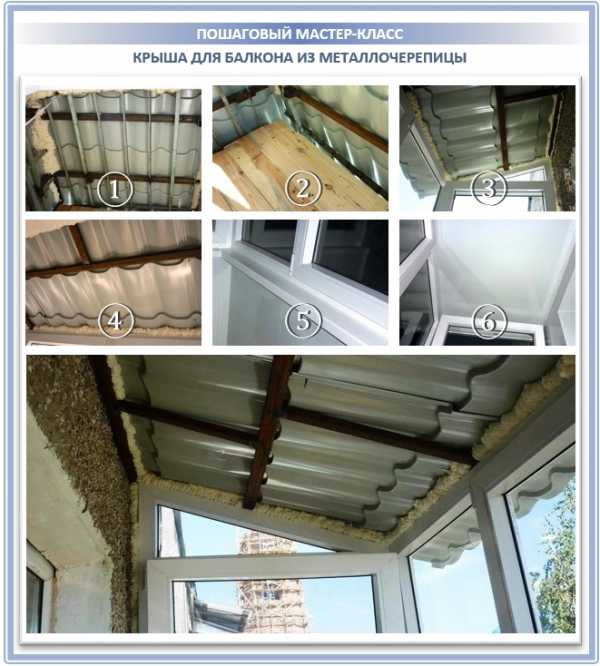

Металлочерепица: для красивых проектов

Красивая и пользующаяся спросом металлочерепица схожа по своим свойствам с профнастилом, но имеет более эстетичный внешний вид. Но все эти рельефы могут мешать скатываться снегу при малом угле наклона крыши. В таком случае сам снег станет накапливаться и срываться вниз целой лавиной, что плохо.

Устанавливают металлочерепицу на балкон по тому же принципу, что и профнастил, важно только, чтобы для каждой волны было свое деревянное основание. Заранее также нанесите на металлочерепицу разметку и просверлите отверстия для веревок, которые будут держать листы на высоте. И все, о чем будет нужно заботиться – чтобы края листов заходили в нишу в стене и хорошо защищали от попадания влаги.

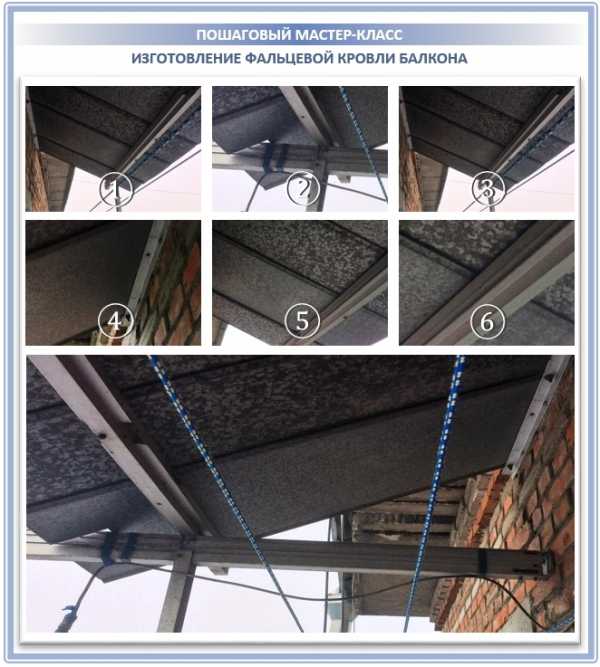

Фальцевая кровля: как по старинке

Отметим еще такой практичный и недорогой кровельный материал для балкона, как оцинкованное железо. Оно отличается низкой подверженностью к механическим воздействиям и способно выдерживать довольно серьезные нагрузки.

Среди минусов – полное отсутствие шумоизоляции. Т.е. когда будет идти дождь, грохот будет неимоверным, поэтому сразу задумывайтесь об утеплении и шумоизоляции потолка такого балкона:

Мягкая кровля: битумная мастика, рубероид и еврорубероид

Менее популярный, но достаточно удобный вариант обустройства крыши балкона – мягкая кровля. Она ценится своей бесшумностью, целостностью и гидростойкостью. Другими словами, у такой кровли нет потенциальных мест для проникновения влаги. А еще она легко укладывается на любой угол или изгиб.

Но учитывайте, что тот же еврорубероид плохо переносит прямые солнечные лучи и длительный мороз. Поэтому, если климат в вашем регионе достаточно суровый, от мягкой кровли откажитесь, иначе со временем на крыше балкона появятся трещинки.

Плохо на ней сказывается и жара: битум нагревается и неприятный запах может проникать в квартиру. Если же погода обычно мягкая, тогда вполне подойдет и такой вариант.

Для обустройства мягкой кровли вам нужно будет соорудить сплошной настил:

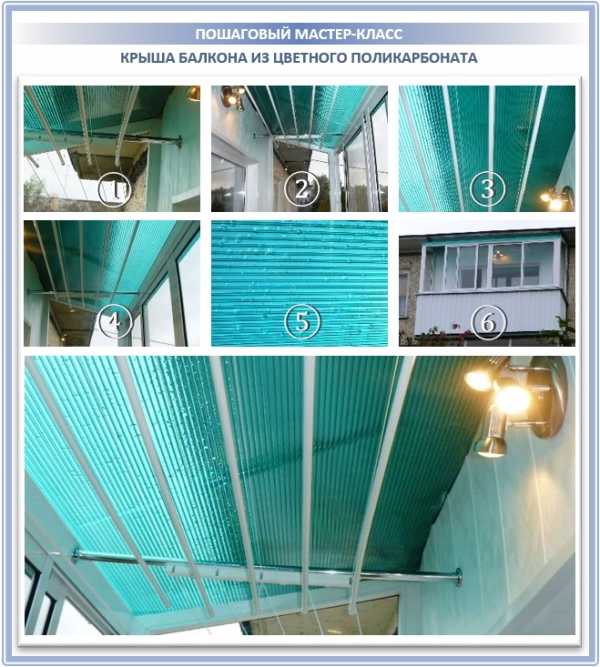

Прозрачный и сотовый поликарбонат: обилие света внутри

Еще один хороший вариант – поликарбонатное покрытие, которое обходится дорого, зато компенсируется замечательными эксплуатационными свойствами. Такое покрытие будет достаточно прозрачным, чтобы здесь можно было обустроить личный кабинет или просто зону отдыха, но при этом и прочным, теплоизолирующим и довольно стойким к механическим нагрузкам.

Причем не просто стойким: прочнее, чем стекло, и при этом в 15 раз легче! И это важно: если ваш балкон находится на последнем этаже, то он – в зоне риска, ведь на крышах сегодня так любят проводить свой досуг подростки, сбрасывая вниз все, что можно.

Кроме этого, поликарбонат устойчив к ультрафиолетовым лучам и не теряет свою прозрачность даже со временем, а диапазон его рабочих температур находится в пределах от -45°С до +80°С. А конкретно для балкона берите панели от 10 мм толщиной – этого будет достаточно:

Да и выбор цвета в монтаже поликарбонатной крыши просто-таки радует глаз:

Для установки крыши из поликарбоната нужны те же фермы, что и для профнастила. Только важно правильно оборудовать задний узел примыкания:

  • Шаг 1. Для этого в стене сделайте прорезь глубиной в 40 мм.
  • Шаг 2. Залейте его силиконовым герметиком и вставьте туда заднюю часть поликарбоната.
  • Шаг 3. Те излишки герметика, что выдавятся из паза, нужно размазать вдоль шва. Такое герметичное крепление служит очень долго.
  • Шаг 4. После монтажа крыши остается только снять защитную пленку.

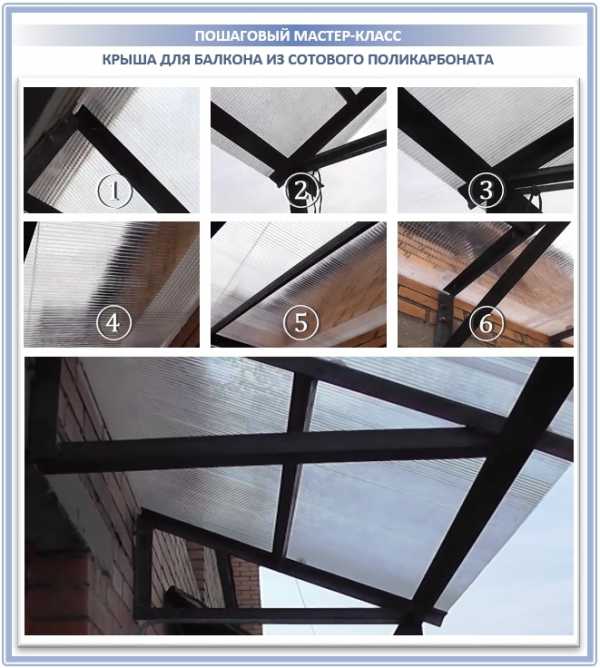

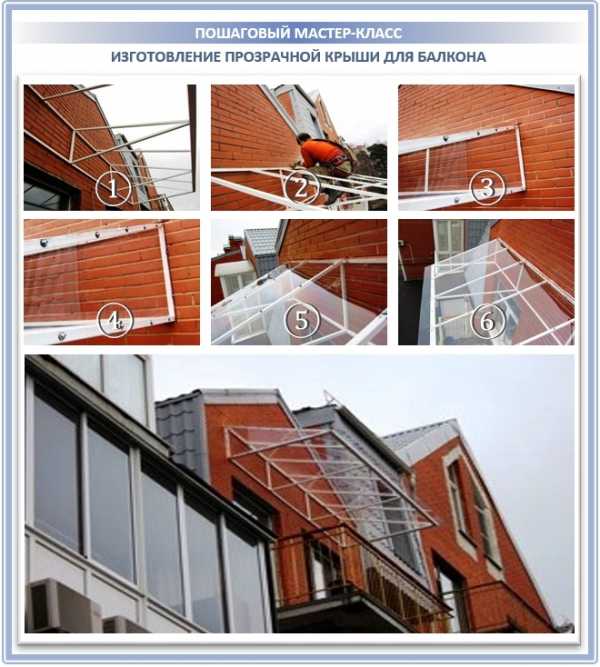

Посмотрите, как все на самом деле просто в работе и с монолитным поликарбонатом:

Также поликарбонат хорош тем, что из него легко изготавливают балконные крыши сложной формы:

Единственный неприятный момент в случае с поликарбонатной крышей в том, что ее не ремонтируют, а сразу заменяют на новую. Ведь любые следы ремонта портят весь внешний вид, тогда как тот же профнастил при таких же повреждениях можно еще латать и латать.

Кровля из ондулина: модная прочность и долговечность

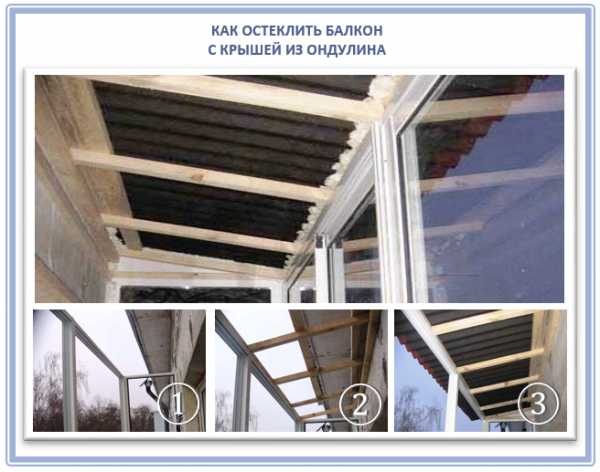

Также одно из самых красивых кровельных покрытий для балкона – это ондулин, или еврошифер. Он отличается простотой монтажа, небольшим весом (6 кг на 1 м2) и отличными свойствами шумоизоляции, что для последних этажей немаловажно.

Но, к сожалению, т.к. ондулин представляет собой всего лишь многослойный лист из самой обычной бумаги, пропитанной битумом, у него не лучшие показатели ударопрочности и стойкости к механическим повреждениям.

Также поверхность еврошифера обычно шершавая, из-за чего задерживает снег и накапливает пыль. В итоге такое покрытие на балконе служит не более 10 лет, попутно выцветая на солнце и выкручиваясь, если в случайные трещины попадет дождевая вода.

Но красиво смотрится, тут уж ничего не скажешь:

Для крепления еврошифера на балкон идут те же специальные крепежные элементы, как и в случае монтажа на обычную крышу дома. Вот отличный видео-урок на эту тему:

Стеклянная крыша: для особых проектов

Сегодня многие компании предлагают настоящие стеклянные крыши для балконов последних этажей. Их делят на два основных вида: статичные и раздвижные.

Если мы говорим о статичных, то это – высокопрочные конструкции из стекла и разного вида усовершенствования крепления. Таким балконным крышам не страшен ни град, ни перепады температур, ни сильные ветра.

Их главное преимущество – 100%-ная видимость, а ведь на последнем этаже небо кажется особенно близким, и на таких балконах с удовольствием обустраивают места релаксации в виде кофейной или гамака!

Для того, чтобы установить современную стеклянную крышу на собственном балконе вам понадобятся четыре вида крепления: коннектор стена-подвес, коннектор стена-стекло, коннектор подвес-стекло и подвес без поворотов. А крепят стеклянную кровлю на консольные ребра разных видов:

На практике все это будет так:

  • Шаг 1. Сначала определитесь с тем, какой именно формы будет козырек и его дизайн.
  • Шаг 2. Нанятый специалист произведет точные расчеты и покажет визуальный проект. Вот здесь можно будет нести важные изменения.
  • Шаг 3. Замерщик закажет производство такого козырька соответственно с выбором толщины и цвета.
  • Шаг 4. Готовую крышу привезут и установят на балкон.

Обойдется вся эта красота дорого, зато будет служить долго, ведь современные виды стекол далеко не хрупкие.

А какая именно нужна крыша для вашего балкона, сможете решить только вы, исходя из запланированного бюджета, эстетических требований и практических расчетов. Удачи!

krovgid.com

Какие бывают крыши? | Домфронт

Крыша над головой

Нет, наверное, такого человека, который не мечтал бы о собственном доме: кому-то хотелось бы жить на вилле у моря, кому-то — в шале возле горного озера, а кому-то — в городском особняке. Вкусы у каждого свои, но перспектива проживания в собственном доме объединяет всех: и богатых, и бедных. А что главное в доме? Полы, очаг, стены, лестница, чердак или, может быть, двор? Нет, главное — это крыша. Именно крыша защищает дом и его жильцов от дождя, снега или палящего солнца. Не зря ведь фраза «крыша над головой» стала синонимом слов «дом», «жилище». Мы не говорим «полы под ногами» и не советуем «сначала обзавестись стенами».

Отношение к крышам всегда было особым: во-первых, оригинальные крыши зачастую становятся главным украшением здания. Во-вторых, плоские крыши высоких строений привлекают многих романтиков перспективой посмотреть на город с высоты птичьего полета. Ну а в-третьих, крыша по-прежнему является основной защитой дома: причем защищать она может, в зависимости от конструкции, не только внутреннее пространство, но и фасад, балкон, террасу. Есть несколько основных типов крыш. Выбор должен зависеть в первую очередь от климатических особенностей региона и от архитектуры фасада здания.

Какие бывают крыши? Типы крыш

Скатные крыши

В России, как и в США, а также в большинстве европейских стран наиболее распространены наклонные крыши. Специалисты называют их скатными. Скатные крыши — это общее определение, которое относится к огромному количеству разнообразных конструкций крыш.

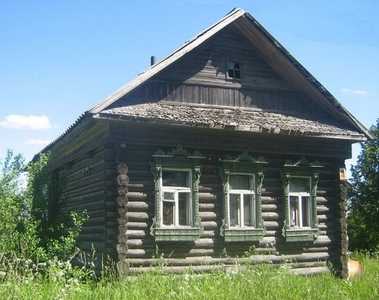

Чердачная скатная крыша русской избы. Фото с Википедии

Начнем с того, что скатная кровля может быть чердачной и бесчердачной. Если под крышей — чердак, то сама крыша делается без тепловой изоляции. Хотя если чердак планируется отапливать, крышу утепляют. То же самое относится к бесчердачным крышам: если под ней будет отапливаемое помещение, крышу утепляют, чтобы предотвратить потерю тепла. Чердак постепенно изживает себя, на смену ему приходит мансарда.

Скатные крыши различаются и по конструкции. На Руси всегда были наиболее распространены двускатные крыши. Впрочем, везде, где много осадков, крыши, как правило, традиционно двускатные: это относится не только к русским избам, но и к западноевропейскому фахверку, и к альпийскому шале, и к финскому деревянному домику. Двускатные крыши еще называют щипцовыми и классическими.

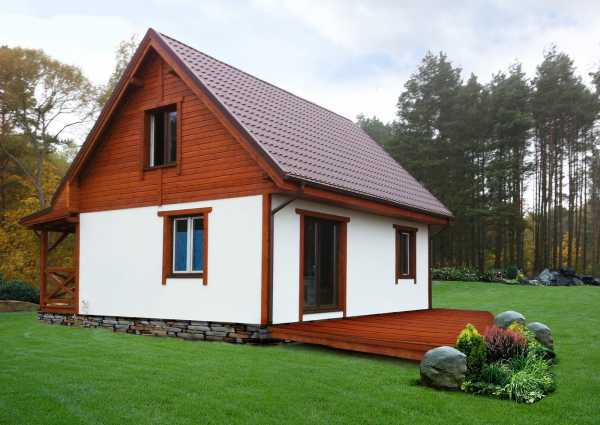

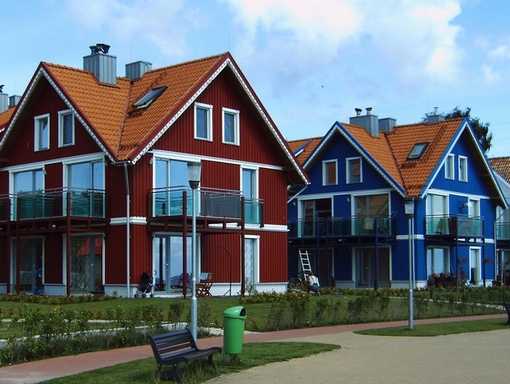

Двускатная отвесная крыша, сильно выступающая над стенами дома, — это отличительная черта домов в стиле шале

Двускатная крыша обычно опирается на стены равной высоты (в отличие от односкатной). К двускатным относят и не самые традиционные для нас решения с неравномерным углом наклона ската и так называемые ломаные крыши. Ломаные крыши называют также мансардными: каждый скат такой крыши представляет собой прямоугольник. Соединяются эти прямоугольники под тупым углом.

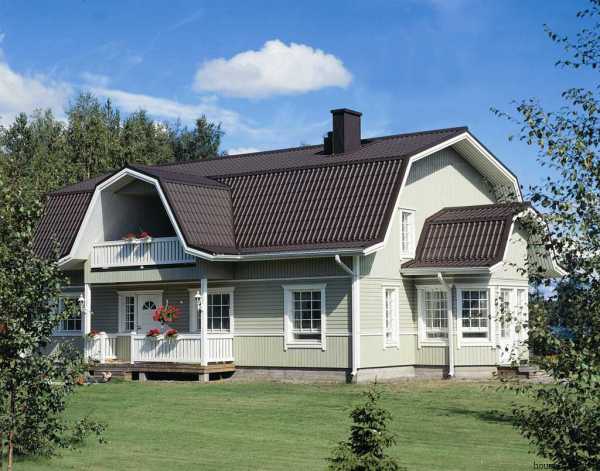

Ломаная крыша голландского колониального домика

Односкатные крыши на Руси использовались в основном при строительстве подсобных, хозяйственных построек. Да и сейчас такую крышу у нас выбирают чаще для веранд, террас, складов и т.п. В английском языке, например, такая крыша называется сарайной.

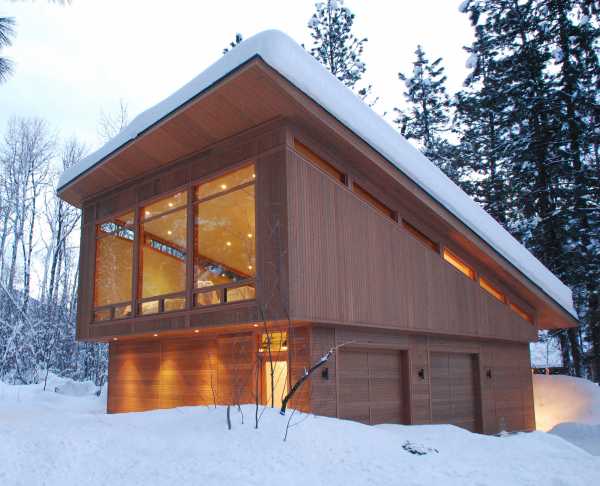

Домик на берегу с односкатной крышей. Designed by Vandeventer & Carlander Architects (USA)

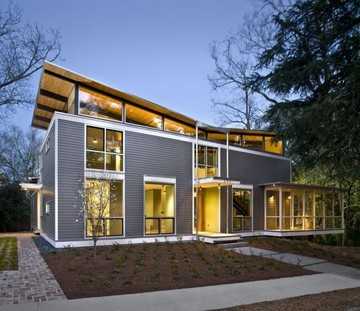

Что представляет собой односкатная крыша? Ее несущие конструкции опираются на разноуровневые наружные стены. Возможно, кому-то такая скатная кровля кажется менее привлекательной, чем двускатная или многоскатная, но некоторые здания с односкатной крышей выглядят очень оригинально и привлекательно. Идея с односкатной кровлей входновляет многих современных архитекторов. Понятно, что односкатная крыша — это самый экономичный вариант.

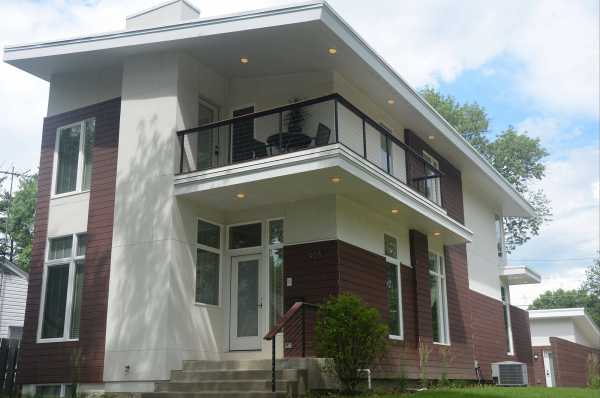

Односкатная крыша (фото с сайта atelier-bnk.co.jp)

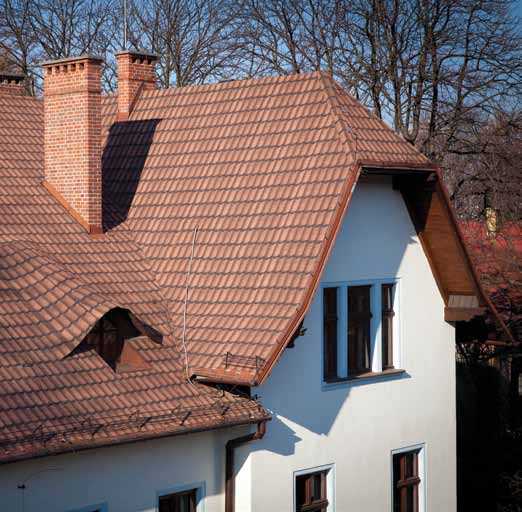

К скатным также относится вальмовая крыша. Вальмовая крыша имеет дополнительные скаты, образуемые вальмовыми стропилами. По сути, вальмовая крыша состоит из двух конструкций: двускатной крыши, не полностью закрывающей дом по длине, и двух вальм, которые закрывают оставшееся пространство.

Вальмовые крыши еще называют четырехскатными (два ската крыши и две вальмы). Вальмы, как правило, по форме представляют собой треугольники, в то время как скаты крыши — трапеции.

Сложная вальмовая крыша

Вальмовая крыша имеет свои разновидности: это, например, полувальмовая крыша, торцевые скаты которой (треугольники) имеют небольшой размер и не доходят до карниза. Вальмовые стропила стыкуются с коньком двускатной крыши, а если их стыковать не с коньком, а с крайними стропилами двускатной крыши, то получится датская крыша, тоже являющаяся разновидностью вальмовых крыш. В Японии и Китае тоже строят дома с такой крышей, которую мы называем датской.

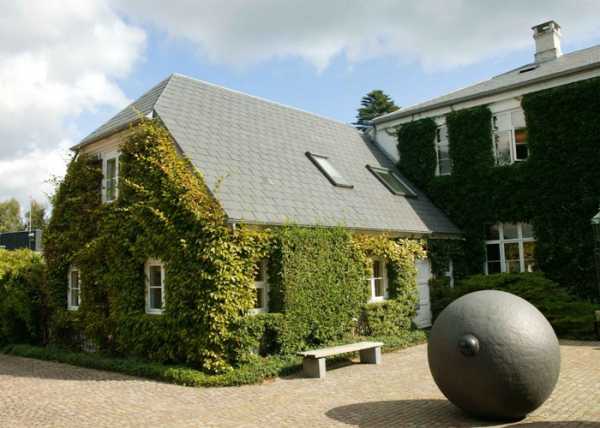

Датская крыша

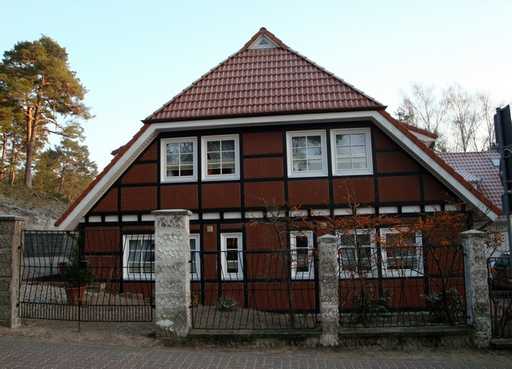

Фахверк с датской крышей

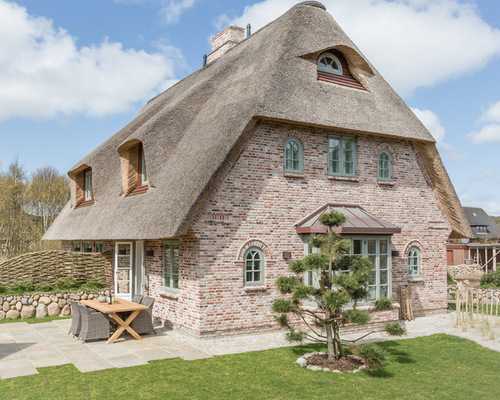

Полувальмовая крыша. Домик в пригороде

Еще одна разновидность скатных крыш — шатровые крыши. Они могут состоять из четырех или более скатов в форме равнобедренных треугольников, вершины которых сходятся в одной точке. Такая крыша часто является главным украшением дома. Особенно она подходит для квадратных домов или строений с равносторонней многоугольной конструкцией. Крыша, конечно, красива — она напоминает пирамиду, но стропильная система ее очень сложна, поэтому устройство такой крыши обходится дороже.

Шатровые крыши

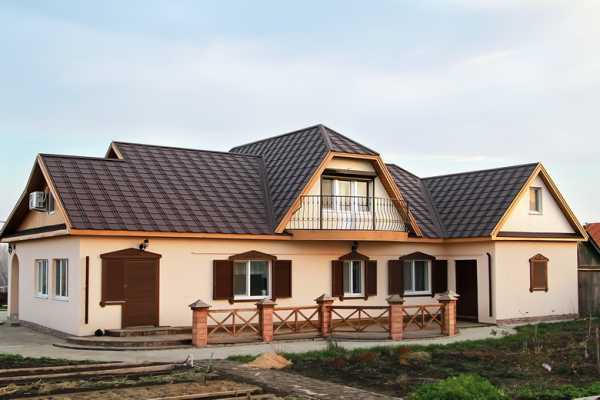

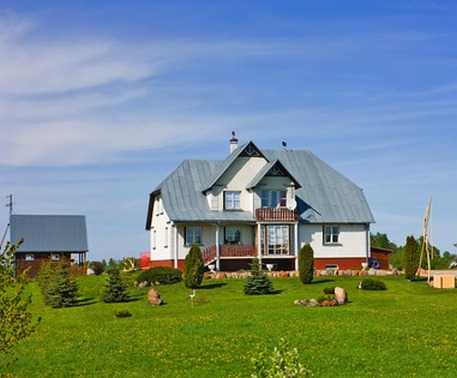

К скатным крышам относятся многощипцовые (многоскатные), которые применяются для покрытия зданий со сложной многоугольной формой. Крыши данного типа имеют несколько внутренних и выступающих углов. Устройство такой крыши требует особого мастерства от строителей.

Многощипцовые крыши

В отдельную категорию можно выделить дома конструкции типа «шалаш», где скатная крыша является одновременно и стеной здания. Такие дома строятся в некоторых странах. Иногда данную конструкцию используют архитекторы для создания необычных по архитектуре модерновых строений.

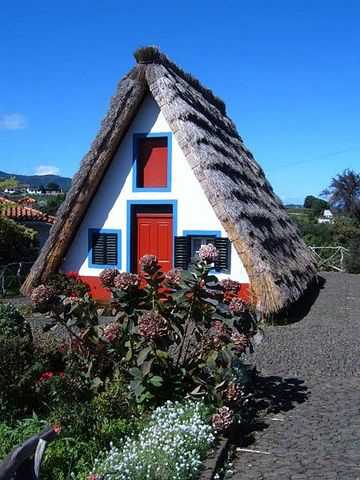

Типичный домик на Мадейре. Фото: Markus Bernet

Купольные крыши

Сейчас становится все более распространенным и популярным строительство так называемых купольных домов. Они строятся по нескольким технологиям. Во многих случаях только одна пятая высота дома — это стены, и четыре пятых — купольная крыша.

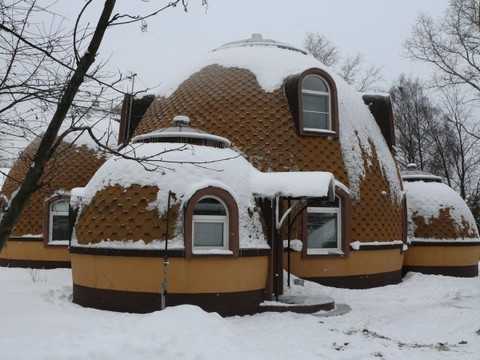

Купольный дом

Впрочем, купольная крыша встречается не только в купольном строительстве. Такие крыши выбирают для перекрытия целого здания, имеющего круговые очертания. Хотя если речь идет о здании со сложной архитектурой, то купольная крыша может перекрывать только некоторые круглые элементы здания.

Купольная крыша, если речь не идет о купольных домах, образуется изогнутыми элементами каркаса и укрупненными элементами настила. В купольных домах весь купол — это крыша. Купол в данном случае — это особый каркас из брусьев, который впоследствии заполняется утеплителями и обшивается как внутри, так и снаружи фанерой или другими материалами.

Конические крыши

Конические крыши тоже применяются для зданий с круговыми очертаниями. На Руси конические крыши делали еще в древности, покрывая ими башни и башенки. Сейчас конические или конусные крыши снова популярны для домов в винтажном стиле. Конические крыши бывают каркасные, состоящие из кругового каркаса и настила, или самонесущие с конической оболочкой настила.

Сложная крыша с коническими элементами для скругленных элементов здания

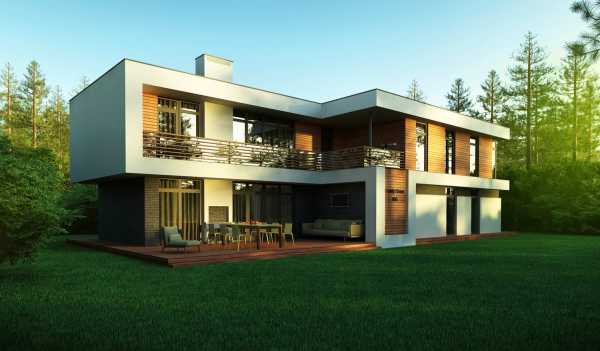

Плоские крыши

В строительстве жилых домов плоские крыши гораздо реже находят применение. Хотя в южных странах плоские крыши встречаются довольно часто, но зачастую их делают с небольшим уклоном для стока воды. Плоские крыши хороши тем, что на них можно устраивать открытые террасы, разводить летний сад и оборудовать место для отдыха. Однако в нашем климате плоская крыша не очень-то приживается.

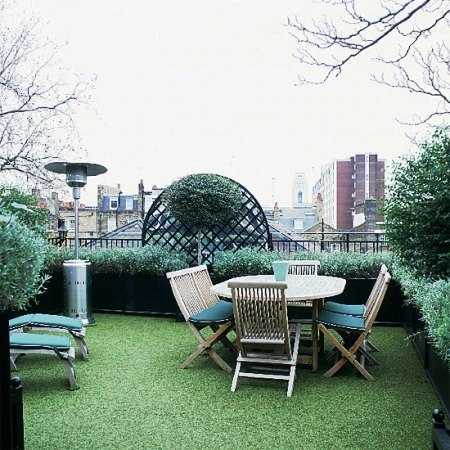

Парк на плоской крыше

Необычные крыши

Встречаются, конечно, оригинальные крыши, но они, как правило, относятся к одному из перечисленных типов крыш. Архитектор вносит какие-то коррективы в конструкцию крыши, однако устраивается она, как правило, по традиционной, проверенной веками технологии.

Хотя порой встречаются действительно необычные решения, глядя на которые, неспециалисту сложно сразу определить, к какому типу крыш они относятся. Как правило, необычные крыши украшают современные здания музеев, ресторанов, театров и т.п. Для строительства жилых домов чаще всего выбираются традиционные скатные крыши.

Необычные крыши, оригинальные крыши, красивые крыши: фото

Архитектор Adrian James

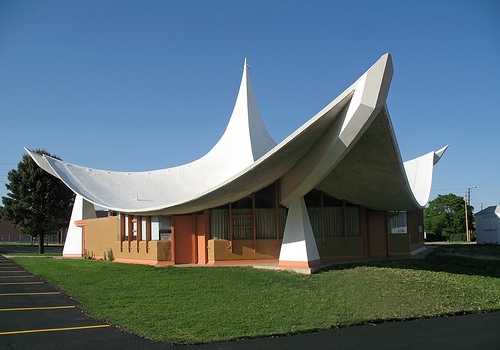

Крыша церкви в США, Колорадо. Форма крыши: гиперболический параболоид. Фото обнаружено на сайте modmidmod.com

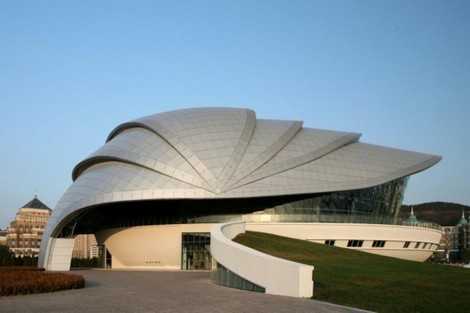

Крыша здания музея ракушек в провинции Далянь Китая

То ли крыша, то ли стена. Здание кафе в Японии. Скатная крыша одновременно является стеной здания. Дизайн: Suppose Design Office

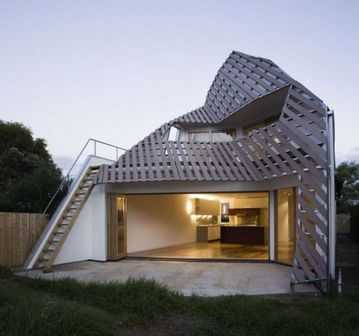

Дом с очень необычной крышей спроектировали Harrisons & White (Австралия). Дом находится в пригороде Мельбурна

Многощипцовая скатная, но со скругленными формами, крыша-ромашка. Здание находится в Рио (Бразилия)

Крыша оригинальной конструкции «Бабочка». Дизайн:  Robert M. Cain via Contemporist

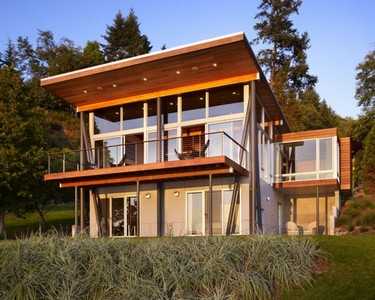

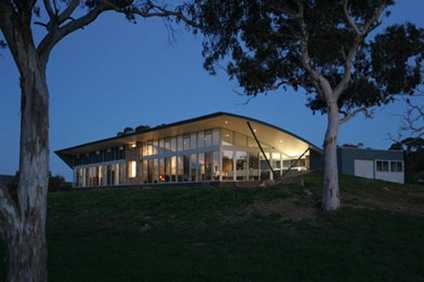

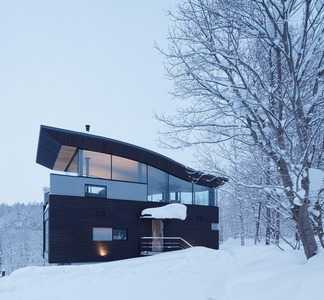

Ультрасовременный дом с односкатной изогнутой крышей (designed by Max Pritchard Architect)

Эковилла с садом на крыше (сайт авторов проекта: twspartners.com)

«Сказочный» домик. Фото взято с сайта pixdaus.com

Оригинальные крыши домов в Китае

Плоская круглая крыша. Вилла в Турции

Читайте ещё по теме:

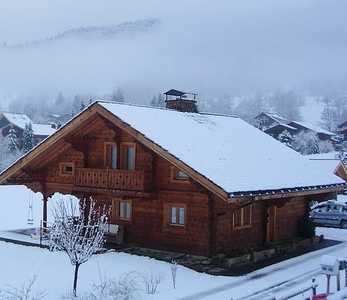

Дом в стиле шале

Нестандартные окна: как их изготавливают

Основание под напольное покрытие

www.domfront.ru

Виды крыш частных домов с фото, варианты и формы крыши

Что же это за дом без крыши? Самого основного элемента надежности, прочности, теплоизоляции и просто стильного привлекательного внешнего вида.

Современные архитекторы и строители изобрели огромное количество разнообразных крыш частных домов, в зависимости от места расположения жилища, объемов постройки, общего дизайна здания и многого прочего.

Основные виды распространенных макетов крыш каждого дома



Сегодня можно смело сказать, что наиболее востребованные 2 вида крыш:

  • Плоская;
  • Скатная.

Разница между ними элементарная, зависящая от угла наклона поверхности. При уклоне свыше 10 градусов речь идет о скатных плоскостях, которые, в свою очередь, также имеют подвиды по количеству скатов и назначению.

Основные виды скатных крыш

Односкатные поверхности крыши используются больше в нежилых помещениях, при обустройстве хозяйственных построек, складских помещений и магазинов, гаражей и т. д. При постройке такого здания, следует учитывать структуру такой крыши, что подразумевает опору кровельного материала на основные балки здания, а стены при этом являются ровными направляющими. Вот Вам пример такого сооружения.

Двускатные крыши наиболее востребованы в частном строительстве. Модель состоит из двух равных уклонов, которые опираются на несущие стены одинаковой высоты. Чаще всего такие крыши напоминают фигуру треугольник, они многие годы используются в строительстве и заслуживают достойного внимания и уважения.

Когда поверхность крыши насчитывает несколько треугольных скатов, тогда можно говорить про вальмовую структуру. Она имеет сложную стропильную систему, ее проектирование чаще всего доверяют профессионалам. Такие крыши более устойчивые к сильному ветру и протечкам во время сильных осадков.

Конструкция имеет 4 ската, по внешнему виду напоминает трапецию, а угловые формы представляют собой небольшие треугольники и называются вальмами.

Во время природных катаклизмов такая поверхность часто остается чистой и невредимой, мусор и пыль быстро сдувается с ее склонов.

Один из видов крыш для частных домов – это шатровые, предназначены для квадратных и многоугольных построек. Все скаты представляют собой ровные треугольники, которые сходятся в одной точке.

В шатровой крыше конек отсутствует, она является полностью симметричной.

Такие плоскости имеют ветровую устойчивость и являются интересным дизайнерским решением.

Существует еще полувальмовая крыша, как промежуточный вариант между вальмовой и двускатной. Такие крыши позволяют архитекторам разместить на области задней стенки полноценное окно, такая постройка очень интересная и достаточно сложная для работы непрофессионала.

Переходим к еще одному интересному сооружению – многощипцовая крыша. Такой тип имеет сложную стропильную систему, поэтому заниматься ее строением должны высококвалифицированные специалисты.

Ломаная крыша применяется для покрытия дома мансардного типа. Специальный излом углов наклона скатов позволяет использовать полезную площадь внутреннего чердачного пространства.

Такая крыша не очень отличается от обычной двускатной, поэтому и особой сложности для ее строения не имеются.

Для тех, кто желает создать еще одну комнату на чердаке, тогда такого типа крыши дома следует присматривать.

Купольные и конические крыши используются в строительстве очень редко, такие сооружения можно отметить на давних вековых постройках, предки нам оставили интересные архитектурные решения, которые удивляют своими удивительными элементами- верандами и башенками.

Менее распространенные в современном строительстве – плоские крыши, в ее основе лежит один скат, с практически невидимым уклоном.

Сложно таким крышам выдержать многочисленные осадки, снег и дождь, потому если их и делают, то укрепляют бетонными плитами и металлическими конструкциями.

Такие виды крыш мы часто наблюдаем в американских сериалах, когда на поверхности дома можно обзавестись чудную оранжерею или создать уголок для отдыха.

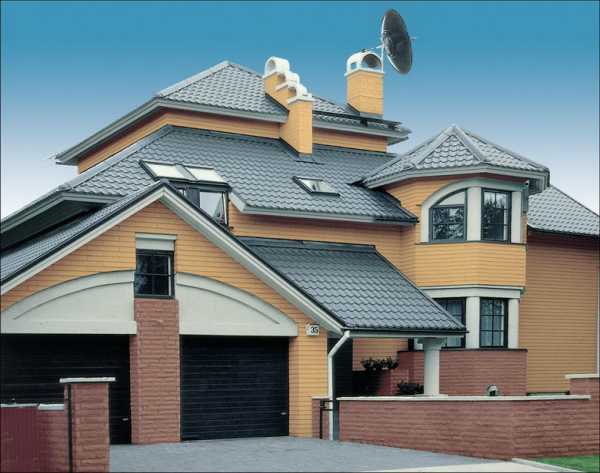

Выделяют еще комбинированные крыши довольно сложной формы и конструкции. Они включают многочисленные виды скатов, щипцовые, вальмовые, мансардные, шатровые.

Такое здания может иметь открытые и закрытие веранды, крытые балконы, интересные оконные решения, все то, что привлекает внимание своим необычным и оригинальным дизайном.



Внимание: чем сложнее конструкция крыши, тем она прочнее и надежнее. Не стоит экономить на материале для укладки поверхности дома, чем дороже изделия, тем дольше послужит для Вас кровельная площадка.

Достоинства и недостатки различных видов крыш

Если говорить про скатные крыши, которые довольно распространены в строительном обиходе, то стоит отметить основные преимущества:

  • Это надежная и сверхпрочная конструкция, которая защищает жилище от воздействия природных катаклизмов;
  • Служит долгие годы, в зависимости от выбора строительного материала;
  • Имеет привлекательный внешний вид, что впишется в любой дизайн площадки и ли самого здания;
  • Под крышей можно сделать дополнительное помещение, чердак или мансарду.

Недостатки крыши:

  • Высокие цены на строительство и дороговизна материалов;
  • Сложность ремонта в процессе эксплуатации.

Но несмотря на все это, такая крыша защитит Вашу семью от дуновения ветра, проливных дождей и сильных снегопадов, чего нельзя сказать про плоские конструкции.

Такая крыша в процессе возведения жилых частных домом практически не используется.

Причина в том, что во время атмосферных осадков крыша не в состоянии выдержать тяжелые сугробы снега и потоки воды. Вследствие чего она проседает и дает трещины.

Такая постройка больше пригодиться тем, кто планирует на верху дома сделать террасу, бассейн или комнату отдыха.

Конструктивные особенности крыш

  1. Чердачная, разделенная с основным помещением:
    • Холодная;
    • Утепленная.
  2. Безчердачная, совмещена с основным помещением:
    • Вентилируемая атмосферным воздухом;
    • Невентилируемая.

На сегодняшний день односкатная конструкция по праву считается самой востребованной и привлекательной со стороны материальных затрат. Такие кровли чаще всего устанавливают на временных постройках или дачных домиках.

Чем же она привлекает современных потребителей?

Главным преимущество является то, что односкатная крыша может быть только вентилируемой. Во время строения предполагаются наличие специальных отверстий в коленчатых стенах, которые обеспечивают циркуляцию воздуха в подкровельном пространстве.

Процесс вентиляции способствует удалению влаги и конденсата с помещения, в холодный период года кровельная поверхность задерживает тепло внутри и не дает помещению остынуть.

А вот двускатные конструкции чаще всего создают без вентилируемой функции.

В сезон зимы с односкатной поверхности не спадает резко снег, он задерживается благодаря углу уклона -6-9 градусов. Это безопасно и комфортно, особенно, года идут проливные дожди и сильные снегопады.

А вот недостатком будет тот факт, что снежный покров приходится убирать руками, дабы не превысить несущую способность стропильной системы.

Односкатную крышу можно возвести своими руками, имея четкую инструкцию построения и необходимые материалы.

Если говорить про двускатную крышу традиционной формы, то конструкция стропильной системы будет выглядеть так:

Простота и экономичность формы крыши делает ее востребованной и надежной. Фасад здания имеет огромное значение, его украшают разноцветными металлами или разноформными битумными черепицами.

Благодаря возможности корректировать карнизные свесы, каждый хозяин может в любой момент сделать пристройку или веранду, не беспокоясь про целостность и прочность кровельного покрытия.  В таких случаях не нужно делать отдельную крышу и создавать архитектурные планы.

Предупреждение: чем больше угол наклона конструкции, тем выше ее парусность. Поэтому в районах, где наблюдаются сильные порывы ветра, нужно внимательно рассчитывать градус наклона, дабы она не разрушилась при резких скачков ветровых нагрузок.

Преимущества двускатных крыш

  1. Защитная функция, Вам не страшны ни бури ни град…
  2. Классический простой вариант создания кровельного покрытия.
  3. Возможность создать изысканный архитектурный дизайн, по желанию владельца.
  4. Полноценная высота здания и возведение окон под крышей, на территории чердака.
  5. Данный вид крыш позволяет свободно оперировать формой фронтонов и размерами свесов карнизов;
  6. Широкий выбор материалов и их наличие в каждом строительном магазине.
  7. Приемлемые цены для ее возведения.
  8. Простая и экономичная конструкция.
  9. Возможность ее постройки собственными руками, без привлечения опытных профессионалов, чего нельзя сказать про многоуровневые и многокаскадные строения.

В местностях, где наблюдаются сильные дуновения ветра предпочтение отдается домам с полувальмовой крышей. Она имеет небольшие свесы с торцевых сторон, которые являются отличной защитой во время длительных природных катаклизмов. Срезанные боковые скаты имеют длину короче, чем основные. Чердачное помещение такого здания довольно просторное, хорошо проветриваемое и вполне подходит для жилой комнаты.

Фронтоны дома имеют специальную защиту от любых атмосферных осадков.

Благодаря подобной композиции, такие дома имеют красивый представительный вид, вне зависимости от места расположения здания.

Стропильная система конструкции сложная, требует специальных математических расчетов и привлечения для ее создания профессионалов-кровельщиков.

В данном случаи, сэкономит на материалах не удастся, но зато стены дома буду надежно защищены долгие годы.

Ломаная двускатная крыша подойдет для дачных коттеджей и домов отдыха. Боковые изломы гарантируют высокие внутренние потолки здания, но не всегда такая конструкция будет мощной и долговечной. Из-за перелома в скате она довольно уязвима и часто не выдерживает ветровую нагрузку.

При строительстве такого типа крыши необходимо правильно соблюдать основные пропорции ее элементов, что поможет Вам в дальнейшем не тратиться на профилактические работы.

Для более конкретного понятия про разновидности крыши для частного дома скатной формы будет уместно изучить данную информацию, которая излагает данные не только про основные виды кровли, но и их преимущества да недостатки.

Пусть Ваш дом будет надежной и уютной крепостью, а правильный выбор крыши продолжит его существование, защитить от непогоды и различных механических повреждений.

bouw.ru

Крыша частного дома — виды, формы, конструкции

  • Какую крышу выбрать для дома.
  • Как и почему крыша распирает стены и разрушает дом.
  • Чтобы крышу с дома не сдуло ветром

Стропильная система — основа крыши

Основой конструкции крыши является стропильная система. Стропильная система задает форму крыши частного дома, воспринимает нагрузки. От правильного выбора и устройства стропильной системы зависит долговечность дома, а также будущие расходы на ремонт и эксплуатацию нового дома.

Нагрузки, которые действуют на стропильную систему крыши, делятся на постоянные и переменные. Постоянные — это нагрузки от веса всех элементов крыши (стропильной системы, кровли, водосточной системы и т.д.). Переменные — включают в себя нагрузки от веса людей и снега на крыше, а также ветровую нагрузку.

Снеговую и ветровую нагрузки определяют по картам снеговых и ветровых нагрузок, которые приведены в строительных нормах. Например, на карте России обозначены границы районов с нормативными значениями ветровой или снеговой нагрузки. На карте находите место Вашей стройки, определяете район и нормативную снеговую или ветровую нагрузку места стройки.

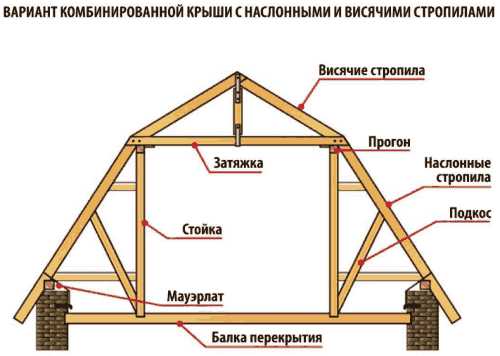

Основные элементы стропильной системы крыши частного дома

Основные элементы стропильной системы частного дома на примере четырехскатной крыши показаны на рисунке:

Стропильная нога (стропило) создает уклон крыши и является опорой для кровли. На стропило действуют силы, которые стремятся деформировать его в двух направлениях — выгнуть дугой и повернуть в горизонтальное положение.

Затяжка соединяет между собой нижние концы противоположно расположенных стропил. Препятствует расползанию концов стропил в стороны. Действующие на затяжку силы стремятся растянуть её.

Мауэрлат — брус закрепленный на наружных стенах дома. На мауэрлат опираются нижние концы стропил. Мауэрлат связывает между собой нижние концы соседних стропил, равномерно передает нагрузки крыши на наружные стены дома.

Прогон коньковый — брус на который опираются верхние концы стропил. Коньковый прогон соединяет между собой верхние концы стропил.

Стойка поддерживает прогон и воспринимает вертикальные нагрузки, которые стремятся сжать стойку. Стойки опираются на внутреннюю несущую стену дома (как на рисунке) или на лежень — брус, уложенный на эту стену. Стойка обязательно должны опираться на несущую конструкцию — внутреннюю стену или чердачное перекрытие, рассчитанное на нагрузки крыши.

Подкос препятствует прогибу стропила. Испытывает деформацию сжатия.

Ветровая балка — доска, которая связывает между собой стропила на скате крыши. Доска крепится к стропилам со стороны чердака под углом, от конька к мауэрлату. Ветровая балка увеличивает устойчивость стропильной системы к ветровым и другим нагрузкам, направленным вдоль конька крыши.

Кобылка — доска или брусок, прикрепленный к стропильной ноге для создания свеса крыши.

Шпренгель — брус, уложенный в углах дома на смежные стороны мауэрлата. На шпренгель опирают стойку, поддерживающую диагональное стропило.

Нарожник — укороченное стропило, верхний конец которого опирается на диагональное стропило.

Указанные выше элементы стропильной системы в том или ином сочетании присутствуют в конструкции стропильных систем разного вида.

Схемы стропильных систем крыши частного дома

Существует несколько принципиальных схем стропильных систем. В частном домостроении обычно используют две принципиальных схемы стропильной системы — с висячими стропилами и с наслонными стропилами.

Выбор той или иной схемы зависит от многих факторов — размеров и формы дома, наличия внутренних несущих стен, желания устроить под крышей дома мансарду, выбора формы крыши из эстетических соображений. В ряде случаев, на крыше одного дома применяют и комбинацию из разных стропильных систем.

Каждая принципиальная схема стропильной системы имеет несколько конструктивных решений.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

достоинства:

  • Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
  • Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

и недостатки:

  • Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
  • Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
  • Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
  • В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стропильная система с наслонными стропилами



В  стропильной системе с наслонными стропилами верхний конец каждой стропильной ноги опирается на прогон, который через стойки передает нагрузку на внутреннюю несущую стену здания. Благодаря наличию опоры у верхнего конца, стропильная рама не создает распора (давления на стены в горизонтальной плоскости в противоположных направлениях) на нижних концах стропил.

В системе с наслонными стропилами не нужна затяжка для компенсации распора. Детали стропильной системы и несущие стены дома менее нагружены.

При устройстве мансарды такую крышу удобно опирать на аттиковые стены (продолжение наружной стены выше перекрытия)  высотой 1-1,5м.
Стропильная система с наслонными стропилами имеет

достоинства:

  • Универсальность — пригодна для устройства крыш с пролетом до 16м., для монтажа на легких стенах (каркасных, деревянных), для крыш с малым углом наклона скатов.
  • Крыша с наслонными стропилами имеет меньший вес, расход пиломатериалов, проще в монтаже, чем такая же крыша с висячими стропилами.
  • Менее чувствительна к неравномерной нагрузке на скаты — меньше деформации и действие боковых сил на стены дома.

и недостатки:

  • Требует дополнительной опоры — несущей стены внутри дома или перекрытия, рассчитанного на нагрузку крыши.

Стропильная система для устройства мансарды

На рисунке показана стропильная система для ломанной крыши мансарды. В этой стропильной системе используются как висячие стропила, так и наслонные.

Стропильные системы, основанные на указанных выше принципиальных схемах, имеют множество конструктивных решений. Например, внутренняя несущая стена не обязательно должна располагаться по центру крыши. Вместо одного конькового прогона, или кроме него, стропила на длинных скатах дополнительно опирают на прогоны, размещенные в промежутке между коньком и мауэрлатом.

Стропильные фермы

Стропильные фермы — имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6м., а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Недостаток стропильной фермы один — это высокая стоимость изделия.

Проектирование стропильной системы крыши

Конструкция стропильной системы дома должна быть проверена на прочность специалистами. При расчете на прочность учитывают, кроме нагрузок, угол уклона скатов и форму крыши, а также вид стропильной системы и коэффициент запаса прочности.

Стропильная система состоит из многих элементов. На каждый элемент действуют силы, разные по величине и направлению. На стропильную систему в целом и на отдельные её детали действуют нагрузки направленные вертикально, горизонтально и стремящиеся повернуть деталь.

При проектировании стропильной системы принимают во внимание, будет ли на крыше чердак или мансарда, наличие окон в кровле или фронтонах, условия опирания стропил на стены, форму плана дома и другие факторы.

Крышу дома лучше и правильней возводить по проекту, выполненному специалистом — проектировщиком. Строительство простых видов крыш можно поручить опытному специалисту, не имеющему квалификации проектировщика.

Стропильная система крыши частного дома должна отвечать следующим требованиям:

  • Стропильная система должна быть прочной и жесткой — изменение формы или размеров крыши под действием нагрузок не должны превышать допустимых величин.
  • Крыша должна быть легкой, чтобы своим весом меньше нагружать стены и фундамент дома.
  • Стропильная система не должна передавать распор (усилие в горизонтальной плоскости) на стены дома.
  • Стропильная система должна быть долговечной. Замена или ремонт стропильной системы — дорогое удовольствие.

Для выполнения первых двух требований, стропильную систему выполняют из отдельных линейных элементов собранных в конструкцию в виде треугольника. Отдельный плоский треугольник стропильной системы, из двух стропил и связанных с ними деталей, называют стропильной рамой или фермой.

Стропильные рамы или фермы установленные на стенах параллельно друг другу на определенном расстоянии и образуют стропильную систему крыши.

В спроектированную специалистом стропильную систему нельзя по собственному желанию вносить изменения. Добавление или исключение любой детали приведет к перераспределению нагрузок на другие узлы системы. Даже изменение числа гвоздей для соединения деталей, может привести к разрушению дома. Например, увеличение количества гвоздей, которыми прибивают стропило, может привести к появлению недопустимого распора на стены. Об этом читайте ниже.

Старайтесь сделать стропильную систему симметричной.  Симметричное расположение стропильных ног, стоек, подкосов, позволит равномерно распределить нагрузки по скатам крыши, что повысит устойчивость крыши и стен дома.

Для удаления влаги из деревянных деталей крыши и конденсата, чердачное пространство должно вентилироваться с помощью продухов. В мансардных крышах для этого устраивают вентилируемые зазоры.

Для защиты от влаги мауэрлат и другие деревянные детали стропильной системы отделяют от каменной кладки стен гидроизоляцией. Если этого не сделать, то дерево быстро загниет.

Стропильную систему для частного дома делают из дерева. Иногда, например, в каркасных домах с металлическим каркасом, для изготовления стропильной системы также используют металлические профили.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Чтобы крыша не разрушила дом необходимо:

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Еще статьи на эту тему

domekonom.su

Крыша частного дома: особенности конструкции (50 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

18.10.2017

Решив построить собственный дом, непременно придется подумать о таком важнейшем элементе конструкции, как крыша. Она защищает от холода и осадков, придает завершенность зданию, является важнейшим стилистическим элементом, а также выполняет еще множество других функций. В статье рассмотрим, какие виды крыш частных домов бывают и как правильно выбрать подходящий вариант для своего дома. Ведь встречаются и мансардные крыши частных домов, и односкатные, и двухскатные, есть даже четырехскатная и купольная крыша, а также другие проекты, заслуживающие внимания.

Многощипцовая крыша дома

Виды

В зависимости от различных конструктивных особенностей крыши подразделяются на несколько видов, которые имеют собственные преимущества и недостатки.

Плоские крыши

  • Один из простейших вариантов. Угол наклона не более 2-3 градусов, что практически незаметно для глаза.
  • Плоские кровли не оснащают балконом.
  • Отделка обычно минимальна и лаконична. Подойдут материалы вроде металлочерепицы и шифера.
  • В российских реалиях плоская разновидность кровли — подходящий вариант для оформления гаражей, многоквартирных зданий.
  • Плоская крыша позволяет существенно сэкономить строительные материалы, так как при ее устройстве их требуется меньше всего. Но при этом нет возможности осуществить многие архитектурные идеи.
  • Простота в установке и монтаже. При некоторых навыках хозяин дома вполне может установить такую кровлю самостоятельно, не прибегая к помощи профессиональных строителей.
  • Несмотря на то, что поверхность придется постоянно очищать от снега зимой, делать это несложно — точно так же, как разгрести сугробы на тропинке перед домом.
  • В летнее время на плоской крыше можно организовать террасу, веранду, место для отдыха, барбекю, поставить переносную мебель и диваны. Хоть балконом плоскую поверхность и не оснастить, но перечисленные возможности компенсируют этот недостаток.
  • Идеальный вариант кровли для домов, выполненных в современных архитектурных стилях: хайт-тек, минимализм и т. д. Лаконичность и простота плоской крыши как нельзя лучше соответствует этим строгим стилям, не нуждающимся в различных декоративных ухищрениях и излишках.

Плоская крыша современного двухэтажного дома

Плоская крыша белого двухэтажного дома

Плоская крыша белого одноэтажного дома

Двухэтажный дом с плоской крышей

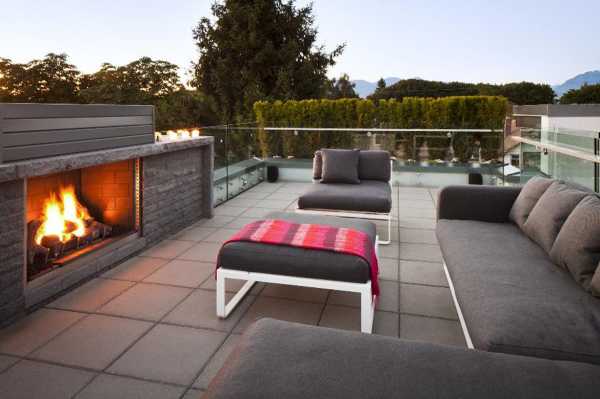

Зона отдыха на плоской крыше

Скатные

  • У этих крыш угол наклона всегда больше 10 градусов, что позволяет с легкостью избавить поверхность от осадков, снега.
  • Скатные разновидности бывают как чердачные, так и бесчердачные. Первый вариант предпочтительнее, так как можно организовать дополнительные жилые комнаты под крышей. Также можно оснастить ее балконом. Такая отделка придает дополнительной декоративности и расширяет площадь здания.
  • Скатные кровли редко протекают — будь они выполнены хоть из металлочерепицы, хоть из шифера.
  • Чем больше осадков выпадает в данной местности, тем больший угол наклона скатной конструкции следует выбирать.

Современный дом с односкатной и плоской крышей

В зависимости от количества скатных поверхностей выделяется несколько основных видов скатных крыш.

Односкатные

  • Стропила здесь опираются непосредственно на расположенные на разной высоте плоские стены дома. Конструкция такой формы и позволяет получить односкатную крышу. Нужные уклоны выбираются с учетом стиля здания, количества ожидаемых осадков, будет ли мансарда под крышей и т. д.
  • Такие типы крыш часто выбирается для жилых помещений и для хозяйственных построек.
  • Экономичный вариант, не требует больших затрат стройматериалов.
  • Отделка обычно традиционная — красная, зеленая черепица или серый шифер. Несмотря на простоту, такие крыши достаточно красивые и изящные.
  • При таком варианте просто будет установить ливневую канализацию.
  • Приветствуется традиционный дизайн кровли при помощи металлочерепицы или шифера.
  • Минус — нет возможности реализовать многие интересные архитектурные новинки и решения. Сложно оснастить балконом.

Двухэтажный дом с односкатной крышей

Небольшой дом с односкатной крышей

Дизайнерский дом с односкатной крышей

Одноэтажный дом с односкатной крышей

Стильный дом с односкатной крышей

Двухскатные

  • Самый популярный вариант при строительстве частных домов.
  • Оба небольших ската в этом случае расположены симметрично на одинаковой высоте.
  • Другое название такой формы — щипцовая, так как треугольник между скатами называется фронтоном или щипцом.
  • Архитекторы считают такие конструкции двухскатных крыш наиболее устойчивыми к сильным погодным нагрузкам — опытные образцы легко выдерживают и сильный ветер, и ливни, и огромное количество снега.
  • Привлекательный внешний вид делает здание очень уютным.
  • Двухскатная крыша позволяет применять все виды кровельных материалов — металлочерепицу, шифер, стальные листы, — что дает большой простор для творчества и применения разнообразных дизайнерских решений.

Дом с двухскатной крышей

Двухскатная крыша

Необычная двухскатная крыша

Маленький домик с двухскатной крышей

Окна в двухскатной крыше

Мансардные

  • Отдельно этот вид крыш не выделяется, такой дизайн считается одной из разновидностей двускатной крыши.
  • Предполагает неровные скаты, рассчитанные на то, что под ними поместится дополнительная комната — мансарда, рассчитанная для жилья. Четырехскатная крыша подходит для мансарды идеально.
  • Фронтоны у мансардной конструкции пятиугольные. Это придает зданию дополнительную декоративность и современный вид.
  • Несмотря на кажущуюся сложность, мансардные интересные модели крыш не вызывают особых трудностей при постройке. Поэтому, если хотите дополнительное помещение для отдыха, гостей или детей, то выбирайте этот вид.
  • Четырехскатная мансардная крыша — идеальный вариант для загородных домов, предназначенных для постоянного проживания.
  • При выборе мансардного варианта необходимо продумать тщательно дополнительную теплоизоляцию, поскольку жилая комната будет расположена непосредственно под стропилами крыши. В качестве верха кровли подойдет покрытие в виде шифера или металлочерепицы.
  • Жилая мансардная комната делает нижние помещения гораздо теплее, что в конечном итоге оборачивается значительной экономией.
  • Требуется тщательная вентиляция пространства под крышей и кровли, что позволит избежать грибка и плесени.
  • В скаты мансардной конструкции можно вставить окна, что обеспечит помещение естественным светом практически на весь день. Такой вариант идеально подойдет для творческих людей: художников, фотографов и т. д.

Кирпичный дом с большой мансардной крышей

Мансардная крыша у дома из бруса

Мансардная крыша с балконом

roomplan.ru
