Крыша над мангалом – покрытие шашлычницы для дачи своими руками, зона барбекю из дерева, чертежи и конструкция с хозблоком, модели из металла и из поликарбоната

Содержание

100+ фото лучших идей и вариантов

Содержание

Достоинства барбекю с крышей
Негативные моменты
Строительство крыши для барбекю
Подбор материалов для строительства
Монтаж крыши

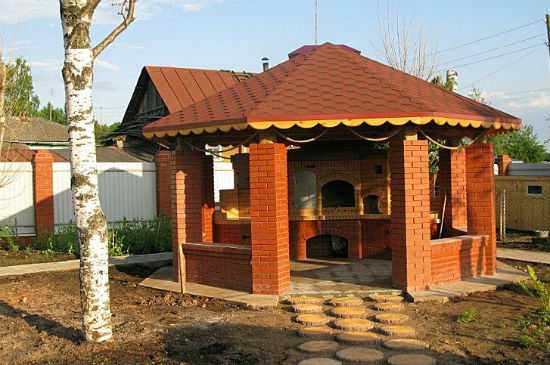

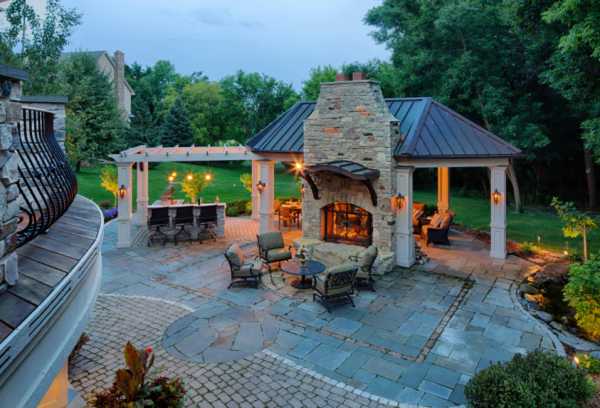

В большинстве случаев крыши над печами и барбекю сооружают из камня, кирпича, металла или специального обработанного дерева. Какой именно материал выбрать для создания крыши может решить только собственник земельного участка, где будет находиться барбекю и его финансовые возможности. Также следует упомянуть о более экономных вариантах, например, парусные навесы из материи. Такую крышу очень легко соорудить, ведь достаточно натянуть материю над барбекю, создав, таким образом, небольшую беседку.

Чаще всего выполняют комбинированное сооружение, у которого деревянные или кирпичные опоры, также в качестве стоек могут использоваться металлические трубы. Крышу изготавливают из железа, шифера или поликарбоната, при этом навес имеет деревянную или металлическую обрешетку. Навесы могут быть как прямыми, так и под небольшим наклоном, их пристраивают к частному дому или же располагают на территории земельного участка отдельно.

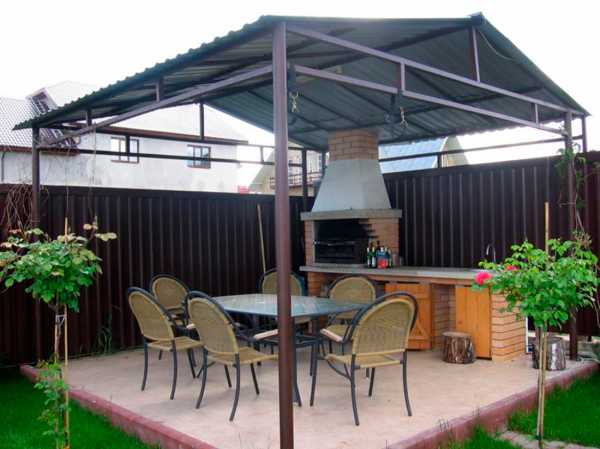

Зачастую конструкция здесь примитивна – четыре опоры и лист металла, который служит крышей, защищающей зону барбекю от дождя. Проще всего соорудить открытый навес, для закрытой конструкции понадобятся дешевые и легкие строительные материалы, а крыша будет деревянной или металлической.

Достоинства барбекю с крышей

Среди положительных моментов следует выделить:

Уютные и комфортные условия. Печь будет отдавать тепло в большом количестве, а небольшая крыша постарается задержать его таким образом, чтобы отдыхающие в прохладный вечер были согреты и находились в комфортных условиях.
Можно собраться за одним большим обеденным столом с родственниками или друзьями, наслаждаться ароматами мяса и любоваться огнем.

Барбекю с крышей – символ гордости собственника земельного участка, который имеет не только практичную сторону, но и эстетическую.

Негативные моменты

Как и любое сооружение барбекю с небольшой крышей имеет следующие недостатки:

Во время готовки под закрытой крышей находящимся вблизи людям, будет очень жарко, поэтому нужно обеспечить свободу доступа свежего воздуха. В качестве альтернативы специалисты рекомендуют отодвигать обеденный стол на два или три метра от печи.
Еще одна причина, по которой стол с гостями нужно расположить на расстоянии хотя бы в три метра – быстрое загрязнение ближайшего окружения. Примерно в радиусе 1,5 метров все будет достаточно грязно, а убирать во время готовки, вряд ли кто-то захочет.
Нужно обезопасить себя и своих окружающих, создать надежную основу для барбекю с крышей. Ни в коем случае нельзя выстилать полы из древесины или иных легковоспламеняемых материалов, так как это грозит здоровью и жизни отдыхающих. По полу могут сыпаться искры, особенно актуален этот вопрос в процессе готовки, поэтому пол лучше всего выполнять из тротуарной плитки, которую укладывают на бетонную основу.

Возможно заполнение навеса дымом, эту проблему нужно учитывать, используя бездымные конструкции или сооружая специальную дымоходную систему для вывода отравляющих газов.

Строительство крыши для барбекю

Конечно же, не обязательно заниматься этим самостоятельно, ведь можно привлечь специалистов или купить готовую конструкцию. Тем не менее строить столь простую постройку самому гораздо выгоднее. Первым делом нужно выбрать проект барбекю с крышей. Если строительного опыта недостаточно для самостоятельного составления проекта, то можно найти готовый вариант в интернете или же поручить это дело профессионалу.

Специалист сможет учесть все пожелания своего заказчика, выполнив за него грязную работу. В задачу входит расчет нагрузок, выбор сечения несущих опор, подбор используемых материалов. Стоит обратить особое внимание на то, что ошибка в расчетах приведет к катастрофе – крыша барбекю обрушится и придется вновь тратить деньги на реконструкцию или новую постройку зоны отдыха с барбекю.

Подбор материалов для строительства

Если собственник земельного участка боится экспериментов и не имеет особых строительных навыков, но, все же, хочет попробовать сделать постройку самостоятельно, то лучше отдать предпочтение древесине. Дерево проще сего обрабатывать, оно имеет небольшой вес, а значит и процесс установки будет легким. Крыша должна быть не только прочной и надежной, но и огнеустойчивой, поэтому лучше использовать поликарбонат, при этом он должен устанавливаться на высоте в два с половиной метра.

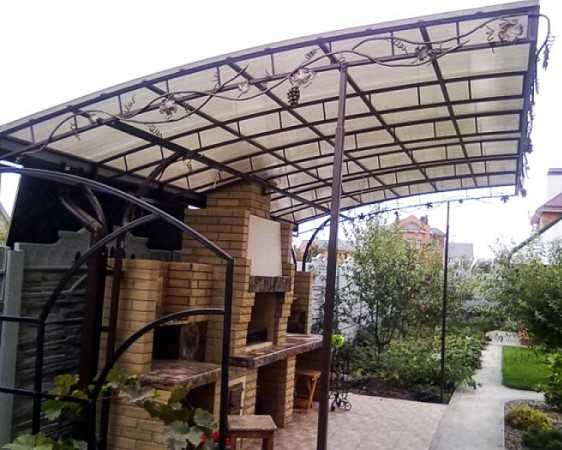

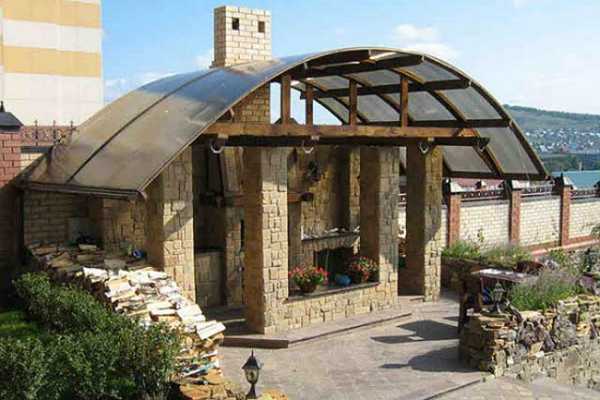

Навес из поликарбоната можно возвести быстро, так как он легкий и доступный по цене. Прежде, чем покупать поликарбонатный навес нужно проверить его толщину ребер и листа, просветить лист светом, чтобы определить однородность структуры. Если прошлые два испытания были успешно пройдены, то достаточно знать вес листов и проверить их на гибкость, чтобы они не трескались и не ломались.Прежде, чем начинать строительство, составляется проект и рассчитывается количество необходимых материалов, после чего проводится закупка строительных материалов и снаряжения в специальном магазине. При самостоятельном строительстве нужно вооружиться набором необходимых инструментов, иначе работы могут стать в самый неожиданный момент. Для того чтобы строительство прошло успешно нужно иметь у себя под рукой: молоток, лопату, дрель, циркулярную пилу, ножовку и топор, специальный строительный уровень и шуруповерт, веревку и ведро.

Монтаж крыши

Проводить установку навеса нужно согласно чертежам, для начала на опорах прорезают пазы, после чего в них устанавливают брусья, которые станут горизонтальными перекрытиями и основанием для стропильных ног. Стропила устанавливают на перекрытие, закрепляя их длинными шурупами. Для того чтобы конструкция была достаточно прочной стропила нужно располагать на расстоянии не более одного метра.

После того, как каркас крыши был собран, можно приступать к кровельным работам. Для начала нужно соорудить деревянную обрешетку, после чего набить ее на стропила. Затем закрепляется кровельный материал, что был выбран для барбекю с крышей.

krov-torg.ru

Как сделать крышу на мангал

Строить или не строить крышу для мангала, подобная проблема может возникнуть только у новичка или очень ленивого человека. Большинство опытных шашлычников могут подтвердить, что каждый третий праздник или застолье с планируемым приготовлением барбекю или жареного мяса с овощами на шампурах оказывается испорченным из-за плохой погоды. Поэтому в большинстве случаев любители загородного отдыха и настоящие ценители жареного мяса строят мангалы для дачи с крышей и массой дополнительных полезных приспособлений.

Какие варианты мангала предпочесть

Если посмотреть на существующие схемы и конструкции уличного мангала, то становится ясно, что крыша для мангала — это не только способ защитить жаровню с раскаленными углями от ветра и непогоды, это возможность сделать процесс приготовления максимально комфортным и удобным:

Если сделать крышу мангала достаточно широкой, то можно уберечь от непогоды запасенные продукты и приготовленный уголь с дровами, и главное — сохранить сухим рабочее место повара;
Правильно спланированная крыша для мангала с дымоходом позволяет избавиться от большей части едкого дыма, для этого достаточно сделать вентиляционный люк с продувным каналом;
Классический мангал для дачи с крышей предусматривает более сложную закрытую конструкцию жаровни с вытяжной трубой из металла или камня, которую можно также использовать для холодного и горячего копчения.

Поэтому вместо рискованных трюков под дождем, как на фото, есть смысл позаботиться хотя бы о простейшей защите и построить мангал с крышей своими руками.

Простейшие схемы крыши над мангалом

Конструктивно крышу для мангала можно сделать в одном из трех вариантов:

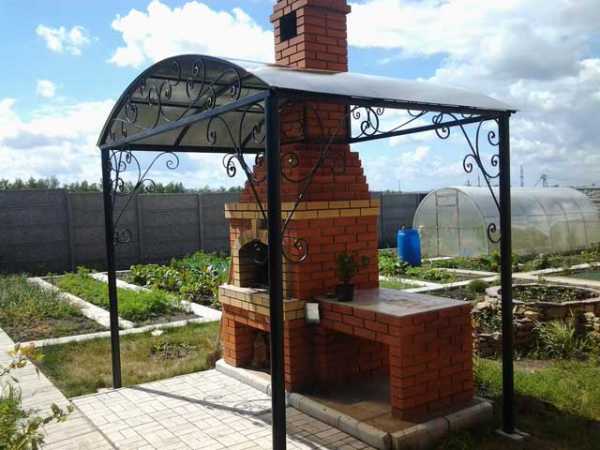

В виде металлической надстройки над стальным или чугунным корпусом мангала. Крышу можно сделать съемной, или использовать подобную схему для небольших переносных мангалов;
В форме отдельно стоящего навеса над мангалом из камня или металла. При желании навес можно сделать универсальным, и использовать пространство под навесом для застолья после окончания процесса жарки;
Большие стационарные конструкции в большинстве случаев предпочитают сделать в виде одной постройки с варочной поверхностью, коптильней и камином. В этом случае крышу можно сделать в виде беседки или пристройки к летней кухне.

Самый простой вариант крыши можно сделать в виде легкого тканевого навеса из полиэфирного или плотного тента, при условии пропитки полотна антипиреновыми составами. Но такая схема крыши подходит больше для походных условий или отдыха на природе, при постоянном использовании полотно быстро пропитывается запахами и испарениями и теряет привлекательный внешний вид.

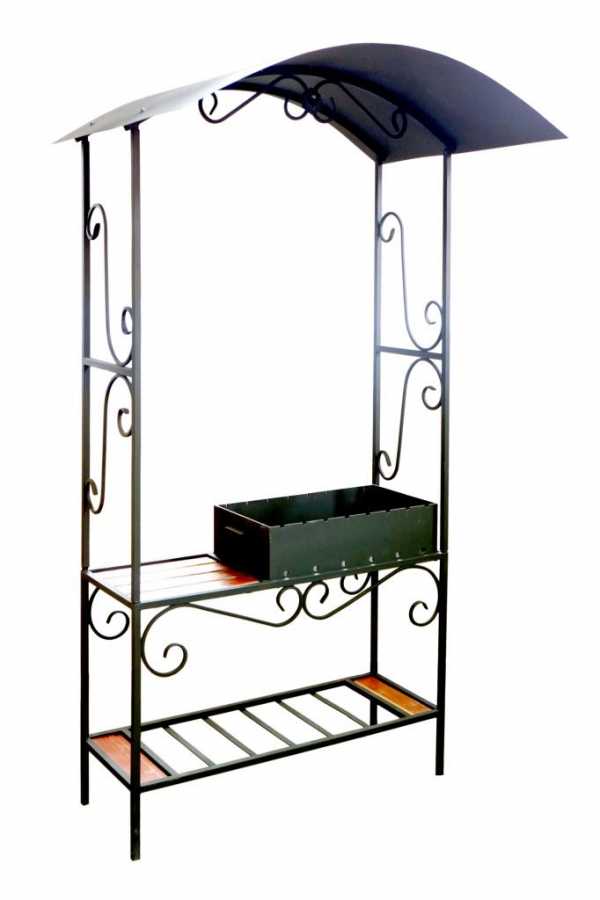

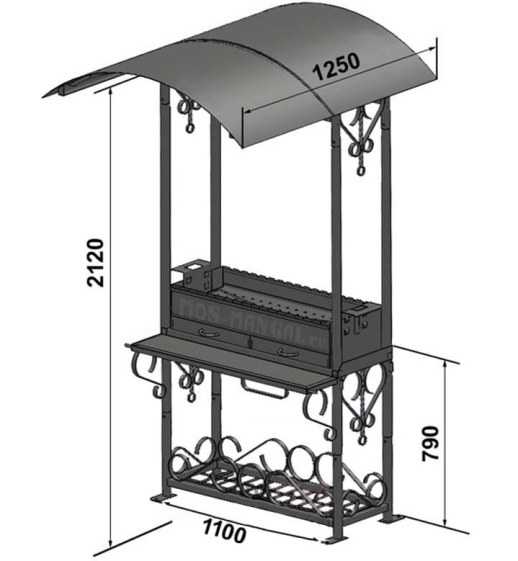

На следующем месте по трудоемкости стоит простой четырехстоечный мангал с арочным вариантом крыши и дровяной полкой. Размеры конструкции указаны на чертеже.

Для постройки навеса-крыши потребуется четыре отрезка стальной трубы, диаметром в ¾ дюйма и длиной 220 см, станок для гибки арматуры, лист металла 140х125 см, а также стальная сетка и полудюймовый трубчатый профиль, длиной 300 см.

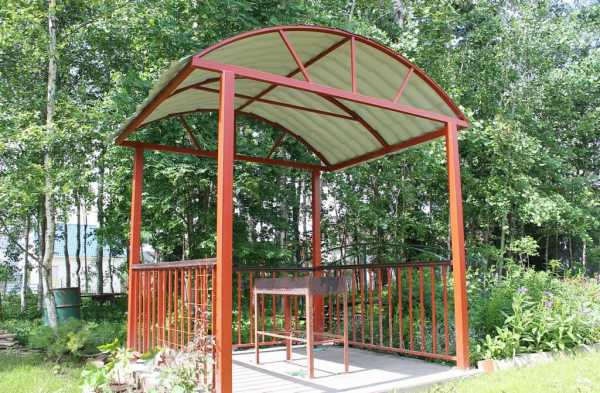

Первоначально потребуется сделать арочную крышу для мангала. Изогнуть стальной 2-х миллиметровый лист руками достаточно сложно. Поэтому, если нет навыков формирования кривых и дутых металлических поверхностей с помощью выколотки на деревянной оправке, лучше сделать арочный профиль на подходящем гибочном оборудовании в ремонтной мастерской.

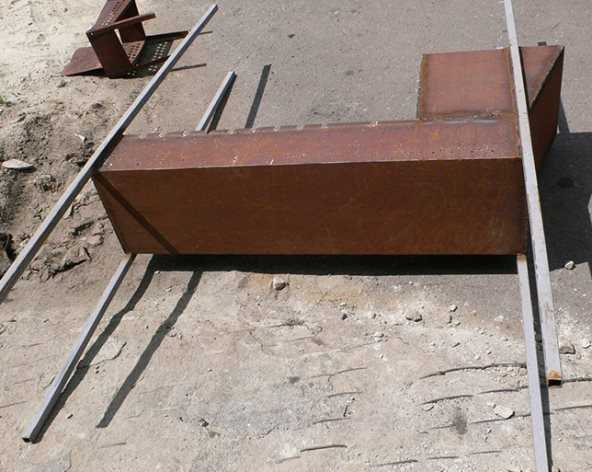

Вертикальные трубчатые стойки можно приварить прямо к стальному корпусу мангала, в нижней части конструкции необходимо сделать полку под дрова из полудюймовой трубы. Отрезки профиля прихватывают точками сварки, но не сваривают полноценным швом, пока не будет собран корсет и опора для крыши.

Конструкция мангала с крышей получается неустойчивой, поэтому на торцах вертикальных стоек необходимо сделать стальные пластины, через которые всю конструкцию можно крепить к бетону или любой другой опорной поверхности. Подобную конструкцию можно сделать переносной, если вместо дров на нижнюю полку уложить груз, например, мешок с песком или любым другим балластом.

Боле устойчивая и одновременно более жесткая схема крыши мангала изображена на втором чертеже с размерами конструкции. Технология изготовления каркаса навеса аналогична предыдущему случаю, но вместо тяжелой трубы в ¾ дюйма, постройку можно сделать из полудюймового материала. Это позволит снизить вес и одновременно сделать конструкцию мангала с крышей переносной, безо всякого рода утяжелителей.

Конструкций постройки каркасного навеса из металла существует более чем достаточно. Все они отличаются по размерам, весу, устойчивости и прочности, но сделать их ненамного сложнее, чем два предыдущих варианта.

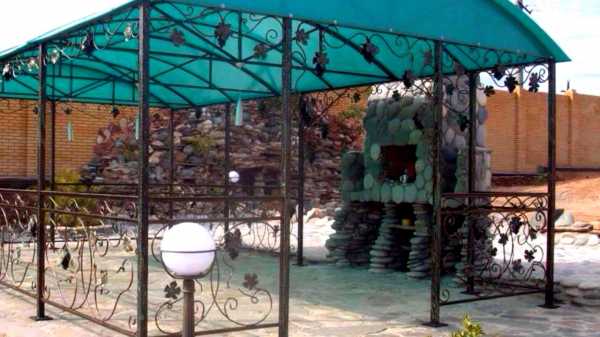

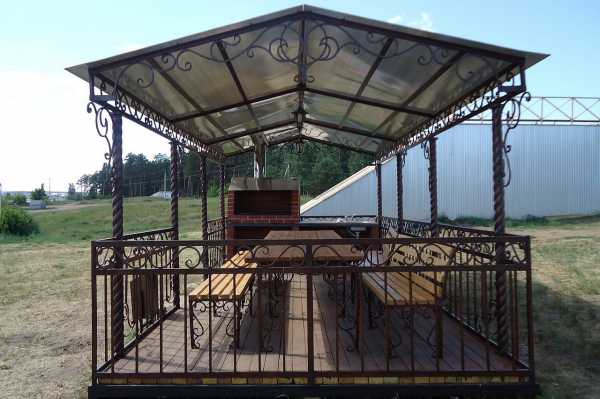

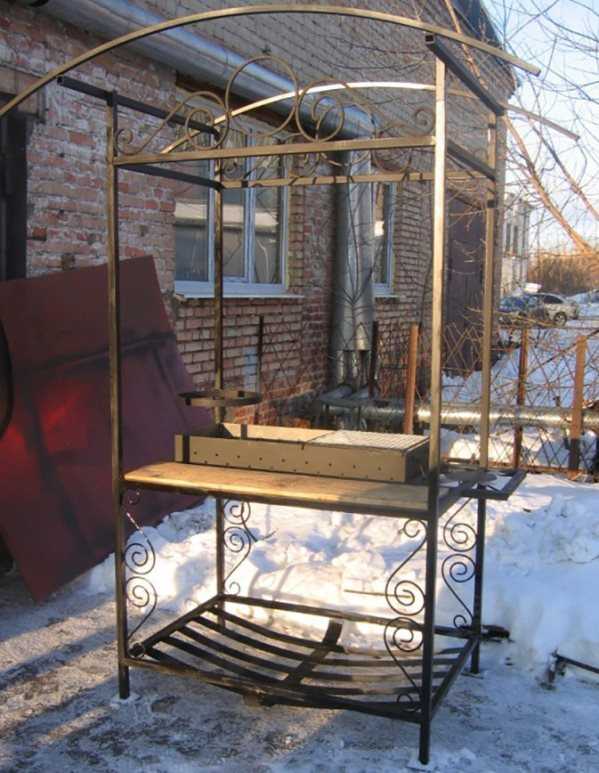

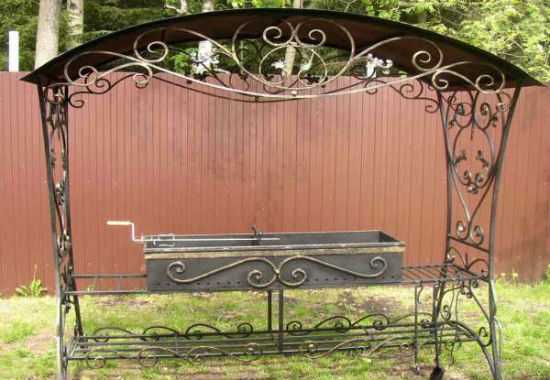

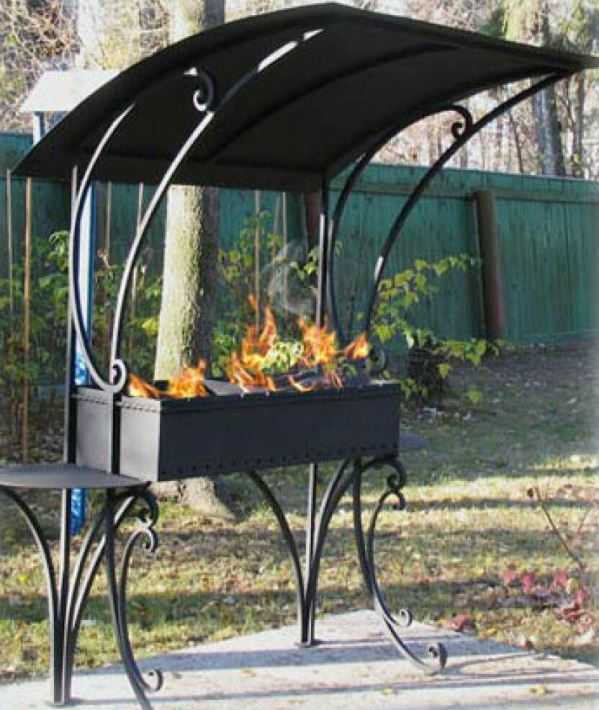

Красота и рациональность кованых конструкций навесов

Пластичность и высокая прочность стали позволяет сделать самые интересные по форме и содержанию навесы и крыши над жаровней мангала. Арочные, гнутые, дугообразные козырьки из металлического листа изготавливаются намного проще и точнее, кроме того, использование кованых элементов позволяет сделать мангал более симпатичным и интересным.

Обязательным элементом удачного варианта крыши принято считать наличием вентиляционного продуха, как на фото. Если в центре, над основной поверхностью арочной крыши сделать закрытый люк с перфорированными боковыми стенками, то практически весь дым и горячий воздух будут уходить через люк, не создавая особого дискомфорта для повара. Крышу люка обязательно нужно сделать изогнутой дугой, чтобы влага, конденсирующаяся с внутренней стороны металлического листа, не скапывала обратно в мангал. В этом случае капли стекают по внутренней поверхности за пределы жаровни.

Стационарные крыши и навесы для мангала

В приведенных проектах опоры под крышу жестко связаны с корпусом мангала. С одной стороны, такое решение облегчает конструкцию и позволяет сделать ее более простой в изготовлении. С другой стороны, усилия от ветра, раскачивающие навес, передаются на корпус жаровни и в итоге могут привести к поломке всего очага. Поэтому более грамотным будет сделать стойки и крышу над мангалом в виде отдельной обособленной конструкции, как на фото.

Преимущества такого решения очевидны:

Для строительства крыши можно использовать любые доступные материалы, от деревянного бруса до кирпича;
Стойки не мешают управляться с жаровней, места достаточно для того, чтобы при смене ветра развернуться с подветренной стороны и не дышать гарью;
Дым, копоть и сажа не оседают на элементах опор;
При желании высокую коробку мангала можно заменить печкой барбекю, или просто камином.

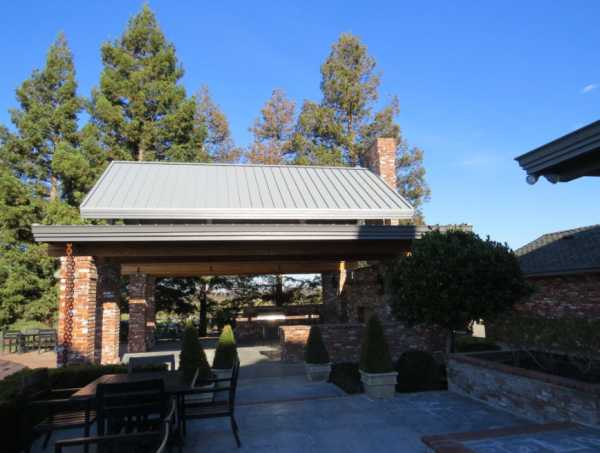

Традиционно обособленную крышу над очагом строят двумя способами: в виде легкой беседки – навеса или в форме капитального сооружения. Последний вариант чаще всего используется для сборных конструкций, когда в одной постройке из кирпича объединяют печку, мангал и камеру коптилки.

Капитальные конструкции крыши для мангала

Самый интересный бюджетный вариант капитальной крыши можно изготовить из металла, как на фото.

В данном случае в качестве несущей опоры использован корпус кирпичного мангала с дымовой трубой. Чтобы закрепить металлический свод, использованы две прямые вертикальные стойки и две изогнутые дугой опоры, с большим радиусом закругления. Такое решение позволяет одновременно очень жестко зафиксировать свес крыши и убрать опорные стойки из рабочего пространства мангала, чтобы повар мог спокойно готовить и не цепляться руками или посудой за элементы стальной конструкции.

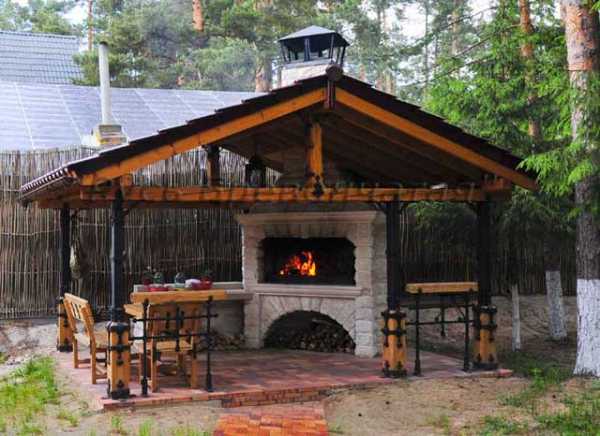

Для полноразмерной печи с мангалом крышу изготавливают в форме навеса или капитальной беседки с фундаментом и площадкой для установки стола со стульями. Для небольшого мангала будет достаточно места размером 2х1м.

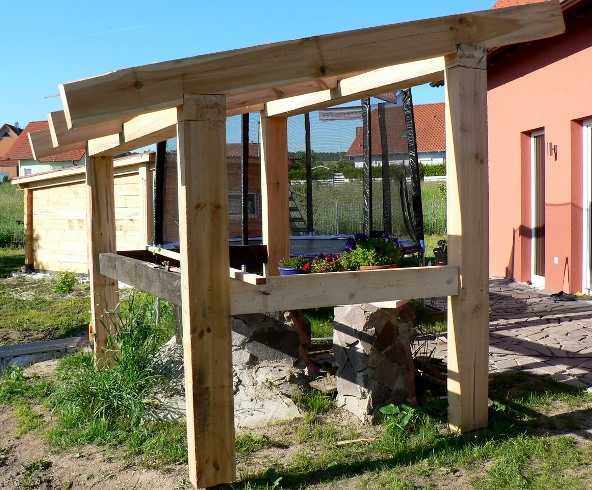

Проще всего установить крышу на опорах из деревянного бруса. В таких конструкциях, как правило, используют закрытый очаг и вытяжную дымовую трубу, если этого не сделать, со временем поверхность крыши покроется темным налетом, а под навесом будет постоянно присутствовать прогорклый запах горелого жира. Наиболее сложным элементом любой беседки или навеса является устройство проходной части дымохода через кровлю. Чтобы избежать пожара или деформации дымохода от колебаний крыши, специалисты рекомендуют сделать переходной узел по схеме, приведенной на чертеже.

Какой вариант крыши лучше

Многие мастера на подобный вопрос отвечают прямо — лучшим вариантом будет тот, который вы смогли придумать и сделать сами, исходя из собственного опыта и возможностей.

Для любителей собственноручно готовить мясо и дегустировать его, не отходя от печки, можно посоветовать сделать крышу по подобию финской печи.

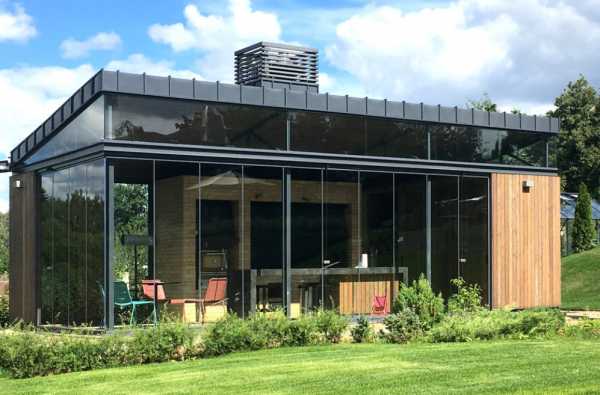

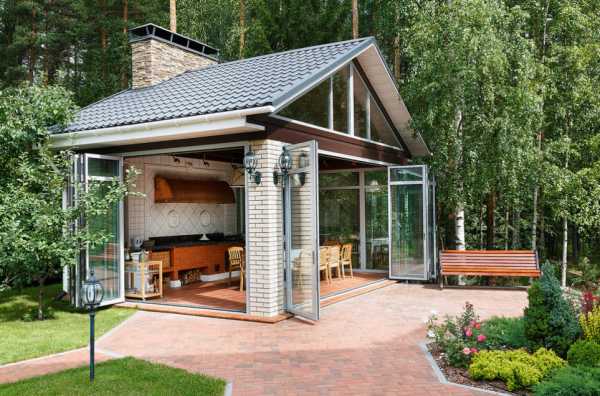

Такой мангал или барбекю можно поставить даже в помещении летней кухни, если сделать для защитного колпака – дымохода отдельный вывод за пределы помещения.

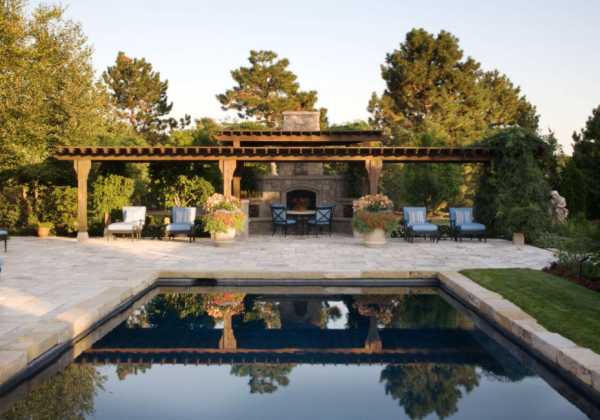

Для застолья большой компанией печь и навес нужно сделать в виде отдельной пристройки, удаленной от стола не менее чем на 5-7 м.

Для небольших семейных пикников на даче можно сделать навес в виде небольшой деревянной беседки, под которой поместится небольшой стол и несколько стульев.

Для отдыха на природе потребуется сделать небольшой навес разборной конструкции.

Заключение

Для строительства навеса мангала всегда используются негорючие материалы, лучше всего стальной или алюминиевый лист, профилированная или водопроводная труба. В качестве исключения стойки беседки можно сделать из деревянного бруса, пропитанного антипиреном. Нельзя использовать ондулин, битумную черепицу, поликарбонат и любой другой материал, способный воспламениться при случайном контакте с раскаленными углями.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Навес для барбекю – разновидности и последовательность сооружения

19 Августа 2018 2018-08-19

2298

Время чтения 10 минут

Прочитать позже

Отправим материал на почту

Распечатать

В этой статье расскажем о таком элементе малых форм для загородного дома, как навес для барбекю. Мы подобрали информацию про разновидности навесов, выбор места их установки, используемые материалы и технологии монтажа. Вы будете знать, что и как делают мастера при установке навесов и сможете общаться с ними «на одной волне» при обсуждении вариантов конструкции, чтобы она получилась максимально эффективной и экономичной.

Навес для мангала

Виды навесов

Навес под мангал – это, без сомнения, необходимая конструкция, которая закроет зону приготовления и отдыха от атмосферных осадков и ветра. Существует огромное количество разновидностей навесов, но все они разделяются на две основные категории: переносные и стационарные.

К первой группе относятся конструкции легкие, ажурные, но эффективно защищающие печку от природных нагрузок. Они вместе с мангалом могут перемещаться или переноситься в любую точку загородного участка. Нередко мастера предлагают сделать навес съемным, что дает возможность его быстро разобрать и складировать в небольшом помещении, где он займет немного места.

Ко второй группе относятся навесы больших размеров, сооруженных из тяжелых элементов или стройматериалов. Их установку планируют заранее, чтобы не ошибиться с выбранным местом.

Легкая переносная конструкция

Выбор места

Это важный этап установки или сооружения навеса для мангала или барбекю. Все будет зависеть от того, в каком направлении на даче чаще дует ветер. Нужно конструкцию установить так, чтобы дым от жареного мяса и дров (угля) не попадал в окна дома. Не забываем и про соседей – в ним в окна дым попасть тоже не должен.

Нередко можно встретить уже сооруженные проекты, где участок под барбекю установлен впритык к дому или хозпостройкам. Делать это ни в коем случае нельзя по причинам требования противопожарной безопасности. Если нагрянет инспектор Госпожнадзора, то он наложит штраф и заставит снести сооружение. И это в независимости от того, к деревянному дому был пристроен навес или к каменному.

Материалы для переносного навеса

Для мобильных переносных конструкций чаще всего используют металлический профиль: арматуру, профильную трубу, листы железа. Самый простой вариант показан на фото ниже. Каркас зоны барбекю собран из профильной трубы. Внутрь помещен мангал, установленный на специальной подставке. Последняя может крепиться к каркасу навеса или быть отдельно стоящей.

Навес из профильной трубы

При этом каркас может быть разборным, где все элементы соединяются между собой болтами. Обратите внимание на крышу конструкции. Во-первых, ее делают скатной. Во-вторых, в ней должно быть вентиляционное отверстия для удаления дыма. В-третьих, покрывать ее можно разными кровельными материалами. В примере, что на фото, использован профнастил.

Есть более компактные конструкции, в которых мангал определяет размеры навеса. То есть прямо к нему крепятся стойки, на которые сверху укладывается небольшая крыша. Основное требование к параметрам навеса – выступать со всех сторон за пределы мангала на полметра минимум.

Компактные модели навеса для барбекю

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Компактные навесы для барбекю на даче также изготавливают в виде монолитной или сборной конструкции. В последнем варианте – это мангал на ножках, изготовленных из профильной трубы. Навес также собирается из трубы прямоугольного сечения только меньшего размера. То есть при сборке трубы навеса должны войти в трубы ножек мангала. При этом обязательно оставляется ограничитель, к примеру, сквозные шпильки или болты, ограничивающие вход первых труб во вторые. Таким образом, регулируется высота навеса.

Необходимо отметить, что переносные навесы могут стать и стационарными. Просто надо на выбранном месте для установки барбекю ножки навесной конструкции утопить в грунт, залив их бетонным раствором. Главное здесь – точно выставить сооружение по вертикали и горизонтали.

И еще один момент. Сегодня производители навесов продают отдельно эти конструкции. То есть без мангалов. Их называют тентами для мангалов с крышей. Он стоит дешевле, чем в полной комплектации. Но для тента придется приобретать сам мангал или барбекю. На рынке можно приобрести эти конструкции разные по размерам и формам. Есть достаточно оригинальные решения, есть совсем простые. В общем, на широкий круг потребителей.

Тент для мангала

Материалы для стационарных навесов

Вот где огромное разнообразие применяемых строительных материалов. Но начнем с того, что стационарные установки – это в первую очередь сооружение, а не конструкция. Поэтому ее возводят по всем законам строительных технологий.

Классификация навесов для барбекю и мангалов стационарного типа – это разделение по используемым материалам и архитектурным формам. Давайте рассмотрим некоторые интересные решения.

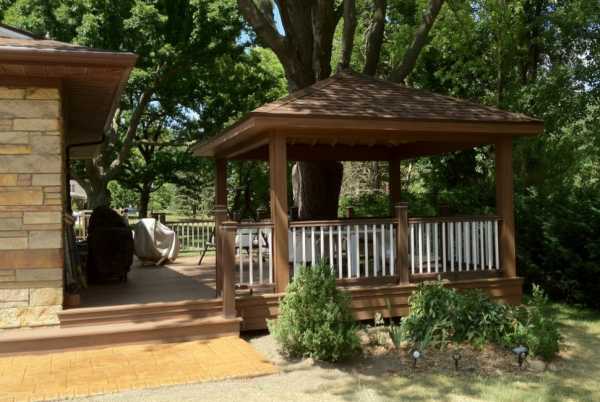

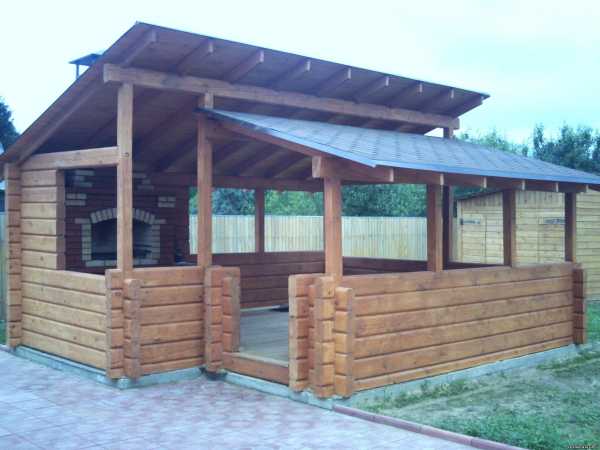

Из дерева

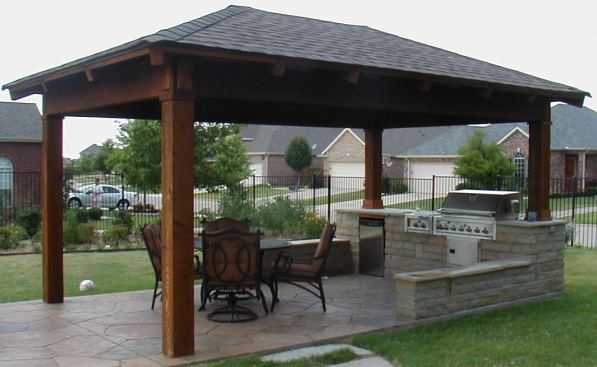

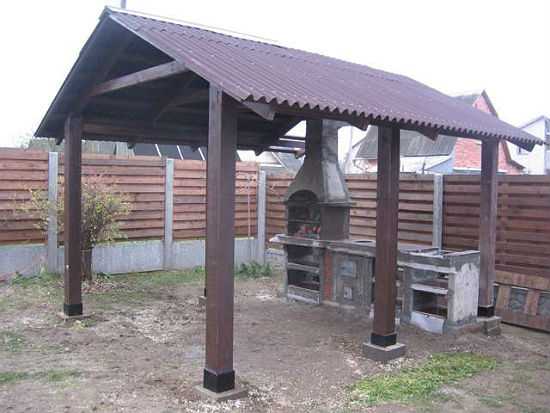

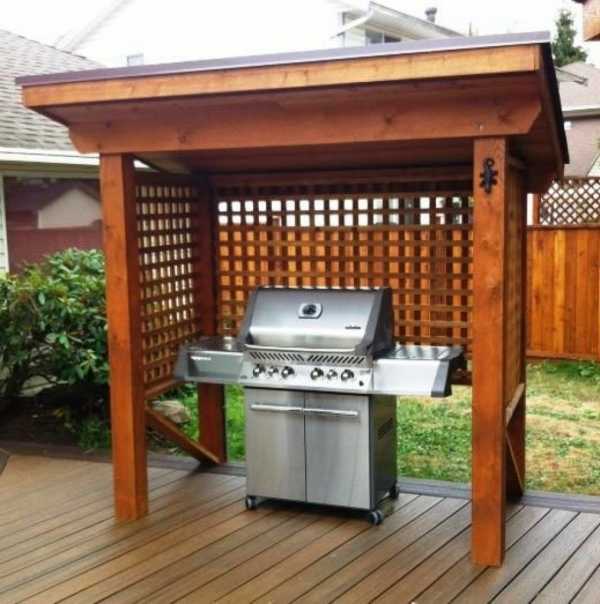

Самый простой вариант – навес с односкатной крышей, собранный на четырех столбах. На фото ниже один из вариантов показан. Простая конструкция, очень устойчивая, плюс – прекрасно вписывается в дизайн ландшафта загородного дома.

Деревянная конструкция для барбекю и мангала

На нашем сайте Вы можете ознакомиться с самыми популярными проектами малых форм для загородного дома – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Такой навес легко декорировать. К примеру, на том же фото видно, что задняя стенка и боковины сформированы деревянными решетками. Их можно заменить полками, диагональными стяжками и другими аксессуарами.

Деревянное сооружение разбавляют другими строительными материалами. Кстати, дерево – материал универсальный. Он легко комбинируется и с камнем, и с металлом, и с тканью. На нижней фотографии показано, как можно скомбинировать древесину, кирпич и камень. Оригинально подана не только зона барбекю. Размеры навеса увеличены, и под крышей поместилась зона отдыха. При этом крыша навеса – вальмовая.

Необходимо отметить, что таких размеров строения должны вписываться в дизайн основного дома. То есть их крыши покрывают одинаковым кровельным материалом. Навес должен подчеркивать дом своей архитектурой, добавлять его, а не кардинально отличаясь.

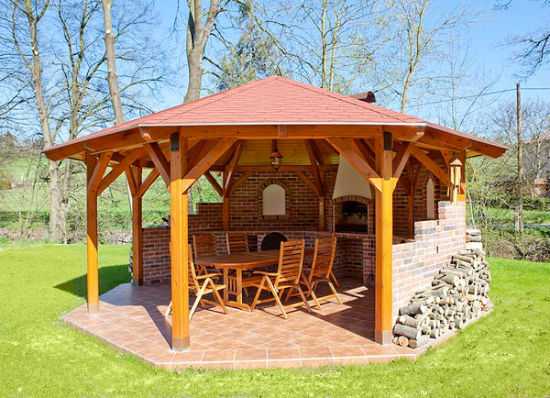

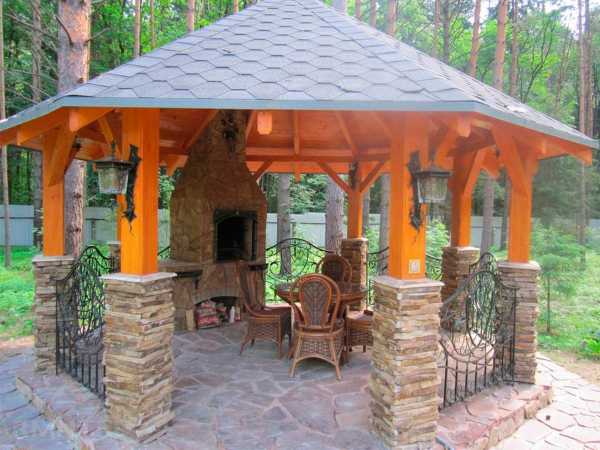

Навес из дерева для барбекю с вальмовой крышей

И еще одна интересная фотография с навесом оригинальной формы. Здесь пространство для барбекю разделено на две зоны. Они огорожены функциональной конструкцией в виде горизонтального штакетника. Одна зона для готовки мяса, вторая для отдыха, где установлена мягкая мебель. Решение на самом деле удобное, если правильно сориентировать постройку относительно розы ветров. То есть нельзя, чтобы дым от мангала попадал в зону отдыха.

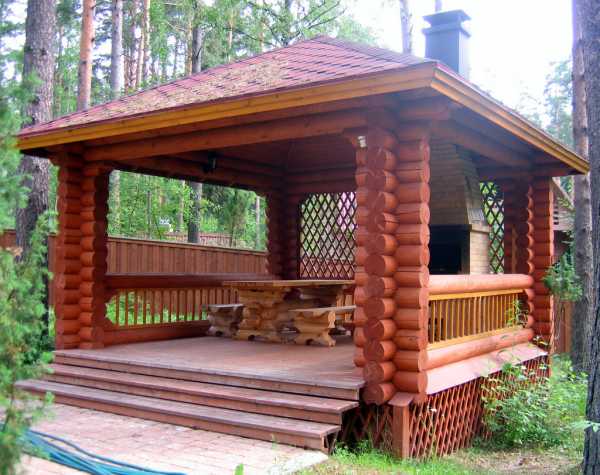

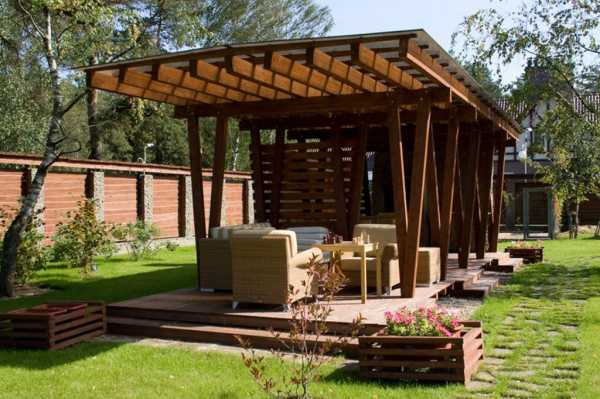

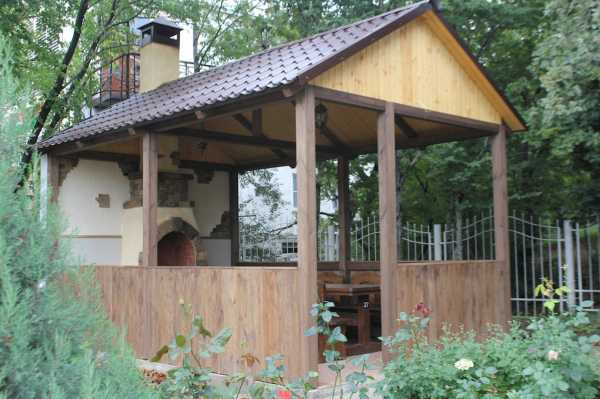

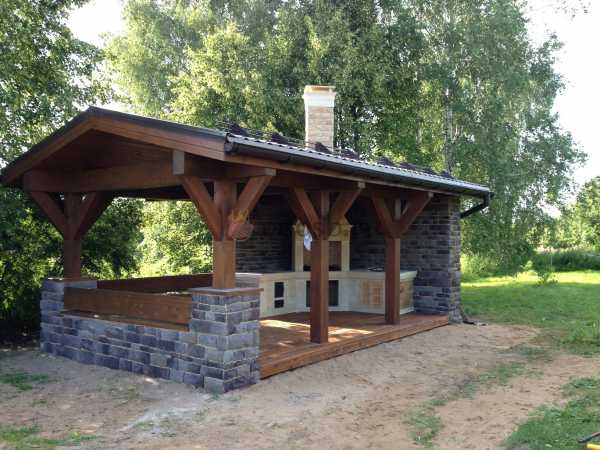

Деревянный навес, состоящий из двух зон: барбекю и отдыха

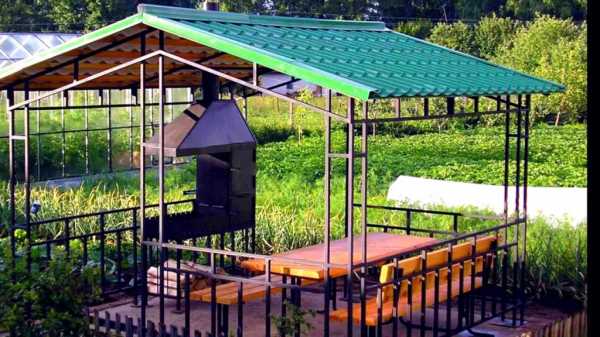

Из металла

Стационарные навесы для барбекю из металла отличаются от деревянных только использованием металлических профилей. По форме, конструктивным особенностям и размерам это все те же сооружения. Один из простых вариантов на картинке ниже. По сути, это беседка, внутрь которой установлен мангал. Главная задача – сделать отвод дыма. И здесь вариантов много. На фото показано, что над мангалом установлен козырек с дымоходом. К тому же сам мангал является конструкцией отдельной от навеса. То же самое касается и мебели. Поэтому их можно менять местами внутри навесной конструкции или выносить за ее пределы.

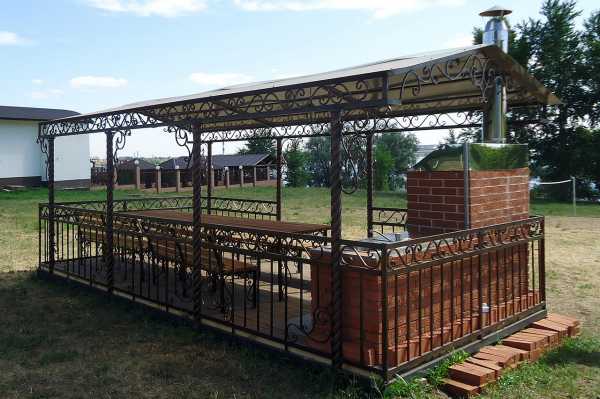

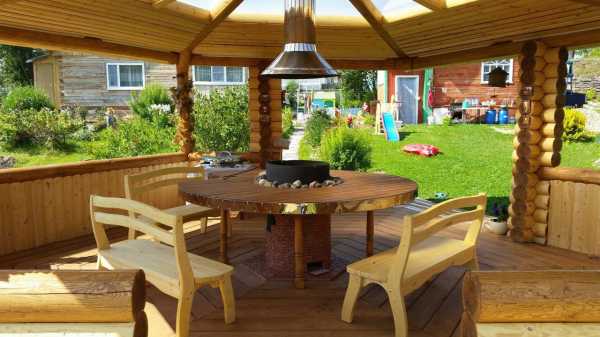

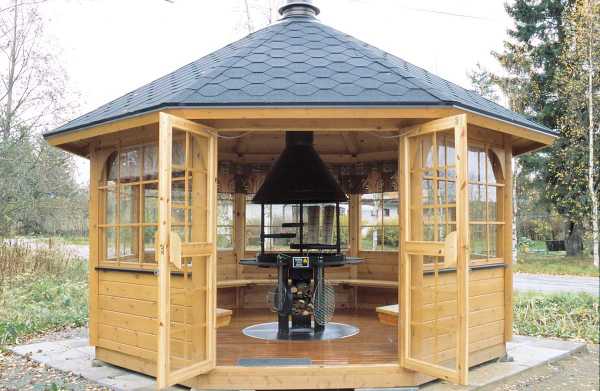

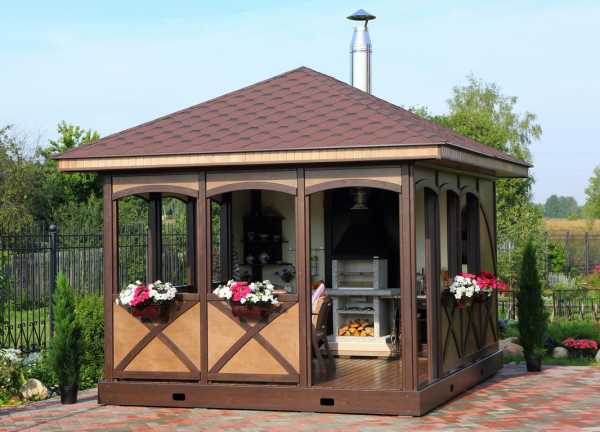

Беседка с установленным внутрь мангалом

Это может быть интересно! В статье по следующей ссылке читайте про обзор беседок с печкой и мангалом.

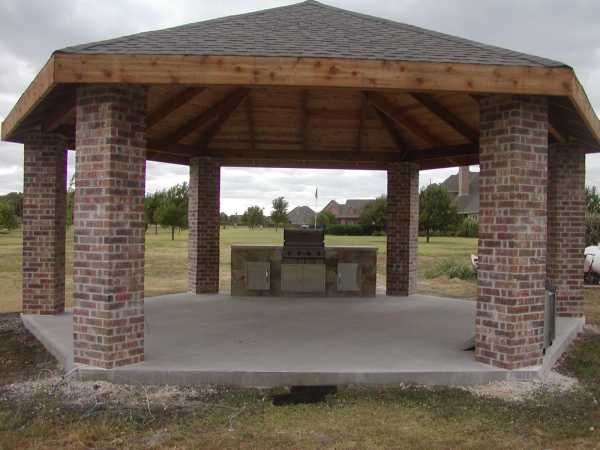

Из кирпича или камня

Основательные навесы, возводимые из штучных стеновых материалов, должны в первую очередь проектироваться. Только так можно гарантировать прочность и надежность постройки. При этом такие навесы могут быть открытого типа и полузакрытого. Последний вариант на фото ниже.

Навес из кирпича

Крыша над мангалом может возводиться из других стройматериалов, к примеру, из дерева. Но ее основательность должна быть точно такой же, как у стен.

Если был выбран открытый вариант, то даже в нем стараются возвести одну стену, как защиту от воздействия ветра. Именно такое решение дает возможность преодолеть не только эту проблему. Таким образом, можно отгородиться от соседнего участка. На нижней фотографии такой вариант показан. Обратите внимание, как сделана крыша. Она односкатная, но с достаточным выступом, чтобы с уверенностью говорить о защите зоны барбекю.

Навес из кирпича с односкатной крышей

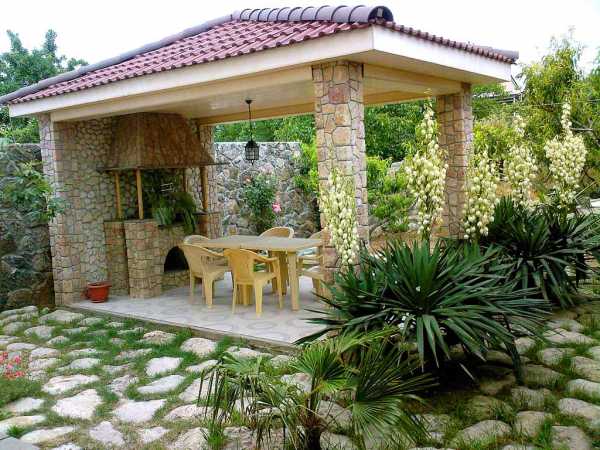

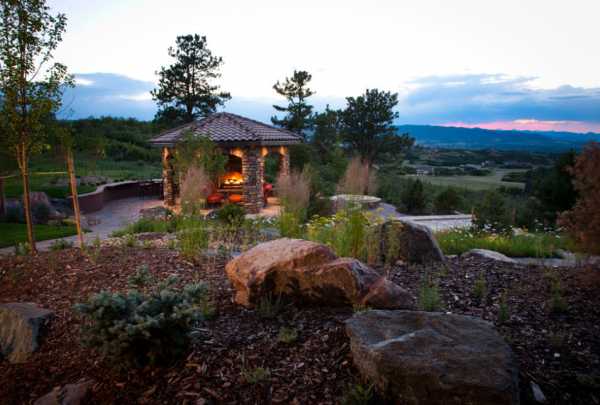

Кирпич можно заменить камнем, придав постройке природное начало. То есть два материала взаимозаменяемые. А значит, и архитектурных решений здесь также много. Но есть другие варианты, более простые. Их можно назвать комбинированными. То есть сооружается металлическая конструкция или деревянная, но часть ее элементов облицовывают камнем или кирпичом. Обычно отделывают так опорные стойки навеса.

Это дает возможность подойти к строительству с позиции сборки каркаса, его установки. А уже после монтажа стойки конструкции облицовывают камнем или кирпичом.

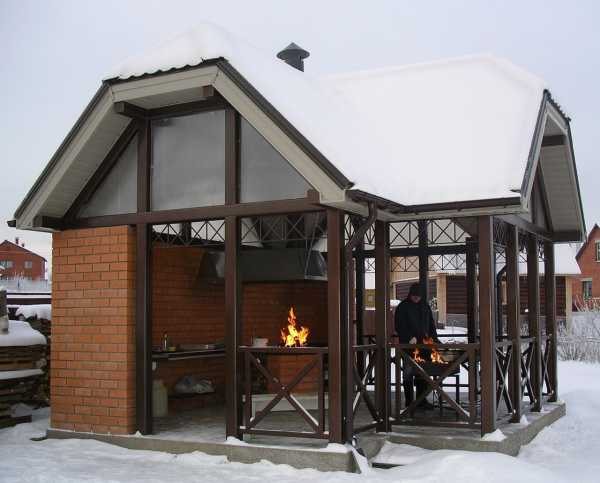

Навесная конструкция на металлических стойках, отделанных камнем

Несколько вариантов дизайна мангалов с крышей смотрите в следующем видео:

Технология сооружения

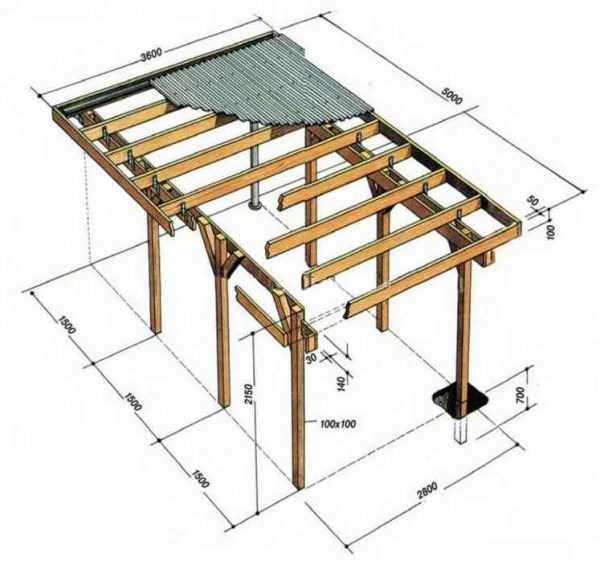

Расскажем, как правильно возвести стационарный навес из дерева. Возьмем простую конструкцию на четырех столбах с двускатной крышей, как показано на фото ниже. Расскажем о навесе, в который мангал установится, как отдельный элемент.

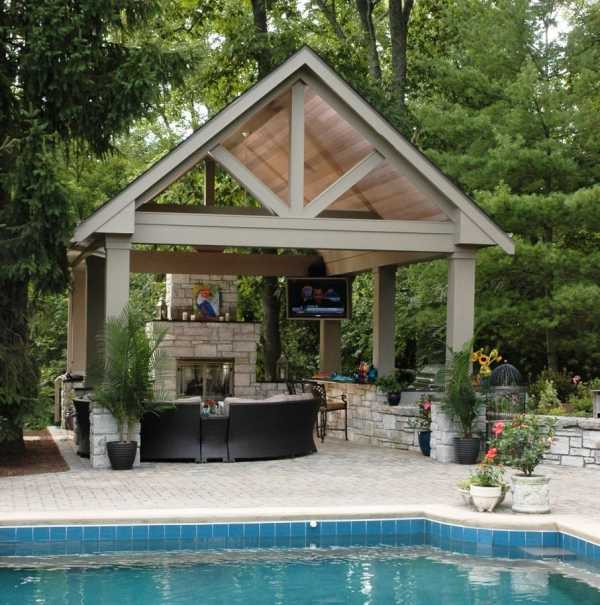

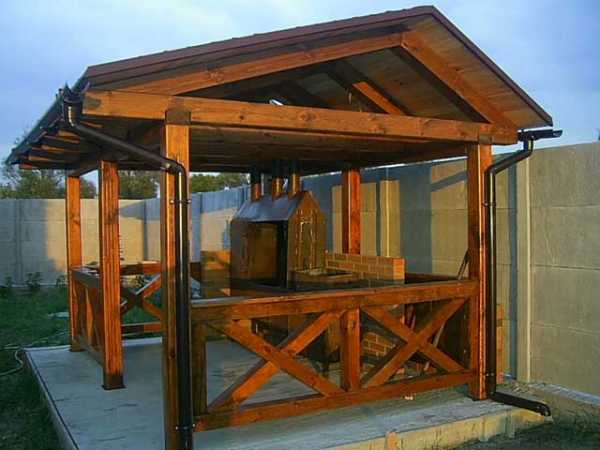

Образец навеса для барбекю из дерева с двускатной крышей

Это может быть интересно! В статье по следующей ссылке читайте про кирпичные мангалы.

Размер навеса и его разметка

Чем больше размер сооружения, тем дороже оно обойдется. Поэтому сначала надо определиться, будет ли под навесом установлен только мангал или требуется дополнительно площадка для зоны отдыха. На технологию сооружения эта позиция не влияет. Она повлияет на расход стройматериалов.

Если запланирована небольшая постройка, тогда для стоек потребуется четыре бруса сечением 150х150 мм. Их предварительно подготавливают, то есть часть брусов, которая будет опускаться в грунт, гидроизолируется. Опускают опоры на глубину 0,5-1 м, поэтому на эту длину с одного конца стойки обмазывают битумной мастикой и обклеивают рубероидом.

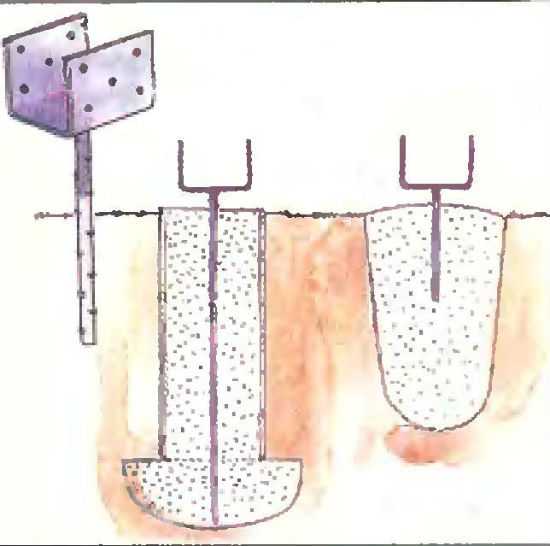

Теперь надо на площадку нанести места установки опор. В них садовым буром диаметром 300 мм делают скважины на глубину установки. Внутрь скважин засыпают песок с трамбовкой.

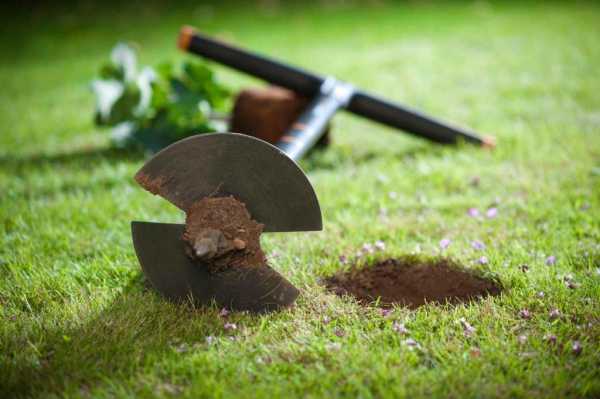

Скважины под столбы выкапывают садовым буром

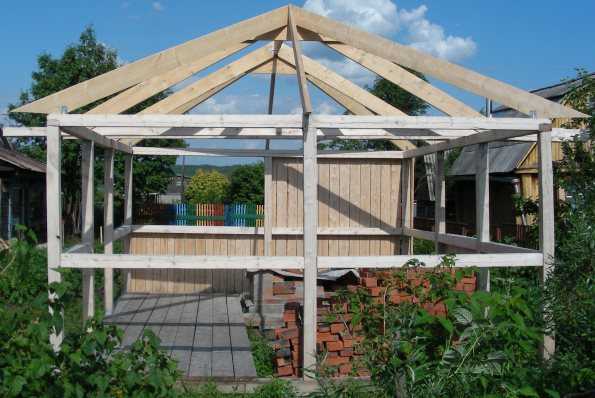

Сборка каркаса и кровли

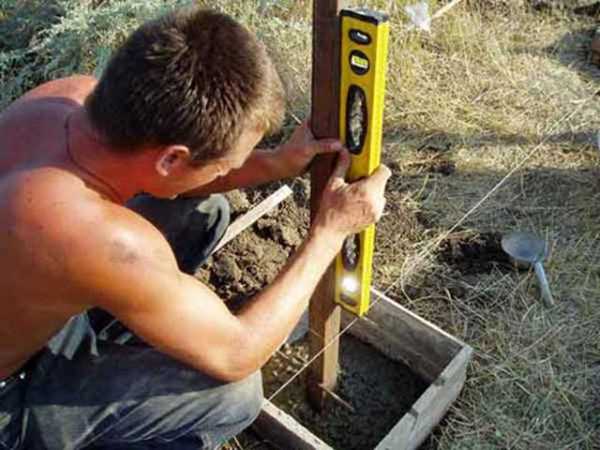

В подготовленные скважины устанавливают стойки. Их выставляют по вертикали и заливают бетонным раствором. В таком состоянии опоры должны простоять несколько дней, чтобы бетон хорошо схватился. После чего переходят к устройству крыши навеса.

Опоры обвязывают между собой по верхним краям брусами 100х100 мм или толстыми досками толщиною 50 мм, шириною 100 мм. Основная задача производителя работ – выставить элементы обвязки по горизонтали. Соединяются стойки с обвязкой металлическими перфорированными уголками и саморезами.

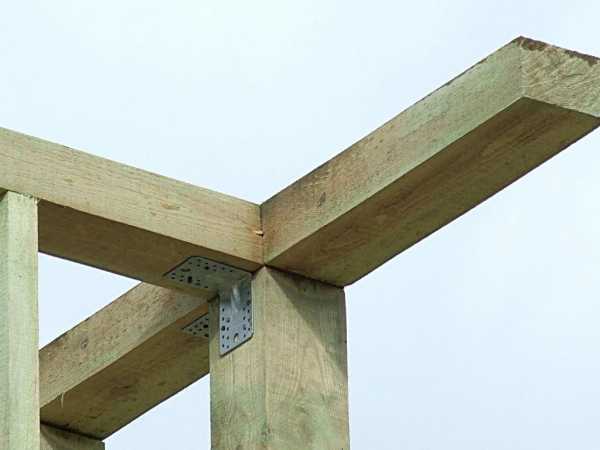

Крепление обвязки к опорам

На двух противоположных элементах обвязки посередине устанавливают по одному столбику. Их высота определяет угол наклона скатов крыши.
Между ними по верхним торцам укладывают доску или брус, который будет выполнять функции конька кровли.

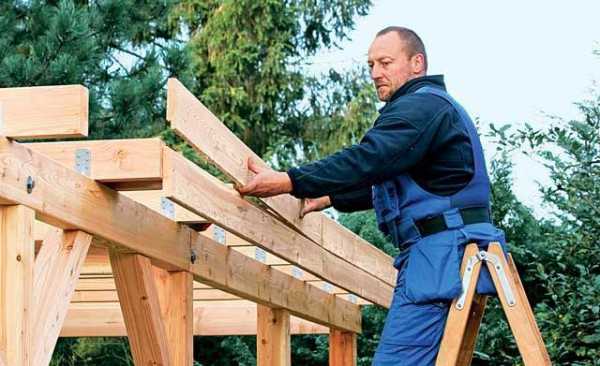

Нарезаются из досок стропила, которые укладываются нижним концом на элементы обвязки, верхним на конек.
Поверх стропильной конструкции монтируется обрешетка.
Проводят монтаж кровельного материала.

Остается только подготовить площадку. Здесь огромное разнообразие вариантов. Как самый простой – залить бетоном. Другие варианты: облицевать камнем или кирпичом, смонтировать постамент из досок и прочее.

Последовательность возведения навеса для мангала в видео:

Это может быть интересно! В статье по следующей ссылке читайте про столешницу Tulèr – с сенсорным управлением.

Заключение по теме

Навесы для мангалов и барбекю – популярные сооружения на дачных участках. Соседи друг перед другом соревнуются, какая конструкция оригинальнее. И это правильно, потому что эти строения в себе несут не только функциональное наполнение, но и декоративное. Поэтому не стоит забывать о красоте.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Навес для мангала

Для многих правильный отдых включает в себя приятную компанию из друзей и родственников, свежий воздух и жареное мясо. Владельцы дач и частных домов для этой цели тратят свое время и средства на создание беседки и мангала, где можно жарить это самое мясо. Однако, чтобы погодные условия не испортили все планы и полноценный отдых, рекомендуется купить или сделать навес над мангалом.

Усилия того стоят. Ведь навес убережет вас не только от проливного дождя, но и от прямого влияния ультрафиолетовых лучей. Летом жара бывает просто невыносимой. Существует несколько разновидностей навесов, которые можно использовать для мангалов. Да и материал, из которого он сделан, тоже разный. Мы рассмотрим эти особенности изделий, а также подробную инструкцию того, как сделать навес для мангала.

Особенности навесов для мангала

Вначале следует обратить внимание на сам мангал под навесом. Существует две разновидности изделий, которые отличаются по месту установки:

стационарные мангалы;
переносные.

Если они переносные, то их можно установить в любом месте, обычно в таком случае делают мини-навес, который фиксируют только к мангалу. Если же он большой и стационарный, то в определенный момент необходимость навеса для мангала возникает остро.

Сами навесы могут иметь разнообразную конструкцию, габариты, внешний вид и материал. Есть вариант создать простой навес, который подойдет для новичков, а можно сделать сложный, красивый и долговечный. Чтобы правильно выполнить монтаж, нужно учитывать следующие моменты:

Месторасположение мангала.
Размер этого места, который должен позволять сделать полноценный навес, защищающий не только конструкцию, но и повара.
Умения и навыки строящего.
Выделенный бюджет.

Еще нужно запастись подходящим инструментом и материалами. Но, об этом мы поговорим позже. Для начала нужно разобраться с выбором вида навеса.

Виды конструкций

Самым простым и доступным вариантом является обычный козырек, установленный над самим мангалом. Именно его чаще всего используют как защиту от осадков. В основном он делается как единая конструкция с самим мангалом. Каркас делается металлическим, а на крышу монтируется металлочерепица или профнастил.

Обратите внимание! Для удобства, такие навесы для дачи делаются разборными. Когда сезон заканчивается, конструкция собирается и помещается на хранения до следующего сезона.

Место для жарки мяса можно обустроить в любом месте на участке. Подготовка площадки для него не нужна, достаточно установить конструкцию непосредственно на грунт. Один из разновидностей навесов над мангалом фото.

Что касается крыши, то она чаще всего делается односкатной или двускатной, иногда – арочной. Высота крыши должна быть оптимальной, чтобы было комфортно готовить мясо. Если сделать ее слишком высокой, то ни о какой защиты огня и повара не может быть и речи. Слишком низкая конструкция будет мешать комфортному передвижению внутри. Что касается внешнего вида, то конструкцию можно дополнить элементами ковки. Для защиты навес нужно покрасить эмалью или лаком черного цвета.

Другая разновидность изделий – стационарные. Их создание требует больше усилий, времени, материала и средств. Чаще всего он делается из дерева или является комбинированным. В таком случае опоры выкладывают из кирпича или камня. Если имеются навыки работы со сварочным аппаратом и соответствующее оборудование, то опорная часть может быть сделана из металла. А чтобы навес имел более легкий вид, оригинальность и красоту, его можно украсить ковкой. Навесы для мангала из металла фото:

Под таким накрытием можно установить большой кирпичный мангал с трубой дымохода и открытой топкой. Потребуется выгородить специальную зону на участке, оснастить ее столом и стульями, а также другими нужными элементами. Благодаря этому можно не только готовить шашлыки под накрытием, но и комфортно проводить время в тени и защищенным от дождя.

Что касается материалов, из которых может быть изготовлен навес для мангала на даче, то они следующие:

металл;
дерево;
поликарбонат;
металлопрофиль.

Давайте рассмотрим особенности каждого из вариантов.

Изделие из металла

Навес для мангала из металла является самым распространенным. Правда, сделать его своими руками будет намного сложнее, если нет навыков работы со сварочным аппаратом. Металлические конструкции имеют ряд преимуществ:

Длительный эксплуатационный период.
Высокая надежность и прочность конструкции.
Материал не гниет.
Обладает прекрасным внешним видом.
Оригинально смотрится на участке.

Правда, у металла есть несколько недостатков. Первый – стоимость. Второй – сложность создания накрытия своими руками. Третий – без должной защиты металл может поржаветь. Четвертый – металл будет нагреваться не только под воздействием огня от печи, но и от лучей солнца. Пребывать под таким накрытием будет проблематично. Вот почему чаще всего конструкции из металла делают только как укрытие для углей.

Чтобы сделать навес над мангалом из металла нужно иметь такие инструменты:

сварочный аппарат;
болгарка;
строительный уровень;
рулетка и маркер;
дрель.

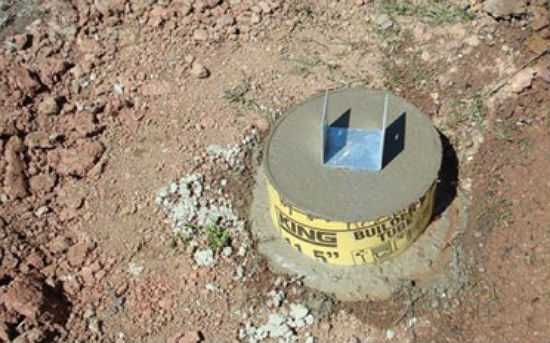

Первый этап создания необязательный. Это создание фундамента. Он нужен, если конструкция будет иметь большой вес. Ведь если просто установить навес на грунт, то вод воздействием влаги конструкция может проседать, станет кривой и выйдет из строя. Сам фундамент делается плиточным, углубленным на 40–50 см. Для экономии можно выбрать пропорции бетона 1 к 4.

Следующий шаг – установка опор. Это четыре вертикальные стойки, на которых держится кровля. Для жесткости столбы конструкции соединяются горизонтальными перегородками. Они нужны в трех местах, это как минимум. Еще стоит учесть, что ширина крыши должна быть больше ширины мангала на полметра. Опоры делаются прочными, чтобы могли выдержать ветровую нагрузку, вес кровельного материала и осадков зимой. Опорами служат металлические профильные трубы. Они бетонируются на своих местах, к ним привариваются перегородки, а также делается верхняя обвязка.

Особое внимание следует уделить обвязке. Это горизонтальные металлические рейки, которые соединяются в верху по всему периметру при помощи сварки к опорным столбам. Еще можно использовать металлический уголок. Чтобы конструкция была ровной, требуется выставлять перемычки по уровню. Обрешетка делается в зависимости от выбранного типа кровли и материала. Если это будет односкатная кровля из профнастила, то достаточно к готовой обвязке с шагом в 50–60 см приварить балки, как показано на этом фото.

На этом строительство не заканчивается. Ведь есть оставить все как есть, то навес может скоро поржаветь. Вот почему его нужно защитить от коррозии. Для этого используется краска или специальное защитное средство от ржавчины. По желанию конструкцию можно украсить дополнительными элементами декора.

Конструкция из древесины

Главное преимущество древесины в том, что с ней легко работать. Для обработки требуется минимальный набор инструментов, с которыми может справиться даже новичок. Да и стоимость доступная. Брусья легко шлифовать, резать, сверлить. Это ускорит процесс создания.

Технология практически ничем не отличается от создания предыдущего варианта, так как конструкция состоит из все тех же элементов: опорных столбов, верхней и нижней обвязки, кровли. Но, важно правильно определиться с сечением опорных столбов. Один из вариантов конструкции можно увидеть на этот фото. Там указаны подробные чертежи с размерами.

В этом случае навес для мангала полностью состоит из дерева. Однако, нужно не забывать, что дерево – материал который хорошо горит. Поэтому его нужно защитить не только от гниения и влаги, но и от огня. В противном случае плачевных последствий не избежать. Для работы потребуется ножовка, шуруповерт, уровень с рулеткой.

Опять-таки, конструкции могут быть самыми разными, от банальных и грубых, то уточненных и с резными элементами. Все зависит от желания и возможностей владельца. Вот примеры разных навесов под мангал на фото:

Более подробно о том, как сделать навес над мангалом из дерева в видео:

Конструкция из поликарбоната

Навес над мангалом из поликарбоната не менее популярен и имеет свои преимущества. Если говорить точнее, то сама конструкция может быть сделана из металла, дерева или камня, а вот крыша монтируется из поликарбоната. Многие предпочитают именно такой вариант. Все дело в плюсах материала:

Он имеет небольшой вес, монтаж простой и понятный.
Несмотря на видимую хрупкость, сотовая структура делает листы прочными.
Материал имеет длительный эксплуатационный срок. Ни воздействие УФ-лучей, ни дождь, ни ветер не испортят поликарбонат. Крыша из него при должном уходе простоит 50 лет и больше.
Материал гибкий, поэтому навес для мангала из поликарбоната может иметь разнообразную форму.
В отличие от того же профнастила, поликарбонат не нагревается и имеет высокую светопропускную способность.
Материал не горит, поэтому безопасен для мангала.

В целом и внешний вид у навеса очень привлекательный. А так как вес конструкции за счет поликарбоната уменьшается, то на устройство фундамента не нужно тратиться. На фото ниже показана схема, как может выглядеть металлический навес из поликарбоната.

Конструкция делается как обычный навес из металла. Отличие заключается в фиксации поликарбоната. Технология проста, ее нужно только изучить. Чтобы понять, как фиксировать поликарбонат, ознакомьтесь с этим видео:

Навес из профнастила

Еще один практичный вариант, а самое главное, экономичный, это крыша из профнастила. Это листовой металл, с которым легко работать. Он используется для создания заборов, кровли для домов, беседок, гаражей и бань. Если крыша дома сделана именно из него, то навес нужно перекрывать профнастилом. Преимущества материала следующие:

Прочность, долговечность и прекрасная износоустойчивость.
Невосприимчивость к влиянию огня. Если он нагревается, то не выделяет токсичных веществ.
Небольшой вес.
Отличная транспортировка.
Огромный ассортимент цветовых решений, который подойдут для любого интерьера. Профнастил может имитировать дерево или камень.
Металл противостоит перепадам температуры, сильному ветру и дождю.
Является универсальным и подходит для любой конструкции.

Правда, есть и некоторые минусы. Свет через него не проникает, металл нагревается на солнце и отдает это тепло, если поцарапать лист во время монтажа, он поржавеет. Как крепить профнастил к каркасу можно увидеть из следующего видео:

Заключение

Теперь вы знаете, как сделать навес над мангалом. Процесс несложный, если имеется нужные инструменты и материалы, а также подробная инструкция. Зато удобство использования мангала намного выше. Конструкция не только будет защищать огонь и повара во время готовки, но и станет украшением участка. Достаточно проявить фантазию, выделить время и средства, чтобы создать уникальное накрытие.

Что еще почитать по теме?

Автор статьи:

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как самому соорудить навес для мангала: деревянный, металлический, видео-инструкция

Конструктивные особенности навеса для мангала на даче

Материалы для устройства каркаса

Как сделать навес над мангалом своими руками

Навес не только защитит вас от лучей палящего солнца или капель дождя летом на даче, но и даст возможность насладиться шашлыками собственного приготовления в любую погоду. А если подвести к нему еще и электричество, то рядом с мангалом будет комфортно до позднего вечера.

Навес для мангала внешне похож на беседку, внутри которой установлен мангал. Размер конструкции может иметь любой. Если сделать его габаритным, здесь же можно разместить стол, за которым могут собраться несколько человек, или оборудовать миниатюрную кухню. Навес над мангалом предохраняет его от осадков, да и дровяные поленья для него останутся сухими.

Конструктивные особенности навеса для мангала на даче ↑

Каркас конструкции служит опорой под все сооружение. Его выполняют из прочного металлического профиля, деревянных столбов или монолитного кирпича. Основание должно быть устойчиво как к резким колебаниям температуры, так и к воздействию влаги.

Сама конструкция может быть как пристроенной, так и отдельно стоящей.

Стационарный навес для мангала обычно пристраивают к дому либо размещают поблизости от него.

На заметку

Если вы собираетесь «прикрепить» навес для мангала своими руками к дому, то при его устройстве обратите внимание на тип крепления кровли и степень прочности фасадной стены.

Временный же, разбирают по окончании дачного сезона и убирают на зиму.

Мангал с навесом (фото ниже) может прекрасно вписаться в произвольный ландшафт. При выборе места под него на даче не следует забывать о преобладающем направлении ветра, чтобы обезопасить себя и соседей от едкого дыма, да и зачем раздражать их ароматными запахами готовящегося шашлыка.

Какой бы ни была конструкция, она должна удовлетворять определенным требованиям:

исходя из основных правил пожаробезопасности, высота постройки должна быть равна, по крайней мере, 2 м;
по той же причине ее нельзя располагать поблизости от легковоспламеняющихся предметов или построек;
фундамент выполняют с учетом веса всей конструкции.

Материалы для устройства каркаса ↑

Каркас бывает:

деревянным, в основном оцилиндрованное фрезерованное бревно либо брус. Иногда для каркаса используют и ствол дерева, прошедший небольшую обработку. Реализовать такой навес для шашлыка своими руками достаточно просто, тем более что для этого не нужно какого-либо специального оборудования. Подобная конструкция прекрасно вписывается практически в любой окружающий дизайн.

Основной недостаток навеса для барбекю из дерева в низкой пожаробезопасности. К тому же древесина часто поражается грибком и подвержена гниению. Долговечность материала можно повысить, если обработать его различными защитными составами: грунтовкой, антисептиками и антипиренами и в конце покрасить.

на фото: барбекю под навесом
Металлический с различными вариантами исполнения, к примеру, кованые мангалы с навесом, как на фото, с обыкновенными сварными стойками либо иметь сборную конструкцию. Металлический каркас лишен основных недостатков деревянного, то есть отличается пожаробезопасностью и долговечностью. Тем не менее и он нуждается в защите: на металл необходимо наносить антикоррозийные составы. В противном случае со временем металл покроется неприятным желтым налетом.
Сделать подобный навес для мангала своими руками (смотрите фото) сложнее. Для этого необходимо, во-первых, иметь навыки работы со сварочным аппаратом, а, во-вторых, и сам аппарат.
каменный из бетона, кирпича либо природного камня. Подобную конструкцию можно считать капитальной. Для ее строительства также необходимы определенные строительные навыки, но этот вариант – наиболее безопасный, к тому же не требует в дальнейшем ухода.
Для барбекю ↑
Как видно на фото крыша такой конструкции может быть:
одно- либо двухскатной;
вальмовый;
шатровой;
арочной.
Уклон крыши не может быть меньше 10°, чтобы предотвратить затекание воды и исключить ее застой на поверхности кровельного покрытия.
Навес для мангала своими руками из металла чаще всего покрывают профилированными листами либо металлочерепицей.
Профлисты – доступный по стоимости материал. Они отличаются прочностью, огнестойкостью и довольно разнообразной цветовой гаммы, что позволяет экспериментировать. Ребра профилированных листов располагают по направлению от верхней в сторону нижней точки крыши, но никак не в поперечном.
Металлочерепица, несомненно, обходится дороже. Однако если крыша основной постройки дачного участка покрыта именно этим материалом, то экономить на кровле, пожалуй, не стоит. Ведь всегда существует вероятность, что барбекю с навесом (фото ниже) будет выбиваться из общей картины.
Для деревянной, как и каменной конструкции можно устроить навес над мангалом из поликарбоната. Лучше выбрать сотовый поликарбонат профильного типа с толщиной, равной, по крайней мере, 6 мм. Из-за легкости материала кровля не создает дополнительной нагрузки на несущую систему каркаса.
Важно
Расстояние от кровли до мангала в данном случае должно превысить 250 см, чтобы предотвратить оплавление пластика под воздействием высоких температур.
Поликарбонат с легкостью гнется, поэтому позволяет создать не только отдельно крышу для мангала своими руками, как на фото, но и возвести кровлю сложной конфигурации. Например, выполнить бросающуюся в глаза арку либо несколько изгибов одновременно.
Как сделать навес над мангалом своими руками ↑
Металлический ↑
Под металлический каркас устраивают столбчатый вариант фундамента. Для него копают либо бурят углубления диаметром в 0,3 см и глубиной в 0,5 м, куда точно по центру вставляют металлические профили (⌀ 80 мм) длиной 3 м и заливают бетоном. Он должен быть достаточно жидким, чтобы бетон полностью заполнил все углубления.
Работы продолжают лишь после того, как бетонная подушка полностью застынет. На это уйдет пару дней.
После выравнивания верхушек металлических столбиков по отвесу к ним по периметру приваривают металлические профили и уголки. Лишние части опор срезают. Если же высота опоры недостаточная, к ней смело приваривают дополнительный фрагмент, поскольку в любом случае его скроет конструкция.
К обвязке крепят металлические стропила.
На них можно набить деревянную обрешетку. В этом случае крепить кровлю из металла, поликарбоната или простой тентовой ткани будет проще.
Рекомендуем
Такую конструкцию, как правило, сваривают, но если возникают затруднения со сварочным аппаратом, крепление можно выполнить соединением болтами.
Можно выбрать простую двускатную крышу, для отделки которой можно использовать широкий ассортимент материалов. Если хочется получить оригинальную беседку для мангала под навесом, как видно на фото, можно установить три гнутые арки: по центру и краям. Чтобы верхушки не могли разойтись, их соединяют поперечиной из квадратной пластины 20 на 20 мм.
Если вы не хотите тратить свое время на изготовление подобной конструкции своими руками, можно купить разборную, скажем, металлический навес для мангала КМ 1 или КМ-3. В отзывах потребителей подчеркивается элегантность такого сооружения, удобные размеры (233х233х170) и относительно небольшой вес. Его можно легко перенести в нужное место, ну а сборка не более сложна,чем игра в детский конструктор.
Деревянный ↑
Один из самых практичных вариантов барбекю с навесом для дачи считается деревянный. Он с трудом нагревается под жарким солнцем и создает ощущение особого уюта и близости человека с природой.
Под деревянную конструкцию необходимо устроить фундамент, который затем заливают бетоном. Фундамент можно собрать из кирпича. Конечно, на это потребуется больше труда, зато конструкция получится намного долговечнее.
К горизонтальному поясу, уложенному на фундамент, крепят вертикально установленные столбы-стойки из дерева, на которых сделаны специальные пазы под крепеж горизонтальной обвязки из деревянных балок.
Последние должны проходить вдоль всего периметра конструкции, что обеспечивает ей большую устойчивость.
Между вертикальными и горизонтальными опорами устанавливают стропила с шагом не более 100 см.
На них набивают обрешетку, расположив обрезные доски из теса под прямым углом к стропилам.
При достаточно большой площади конструкции под коньковым брусом крыши необходимо установить дополнительные стойки.
Следующий этап – это укладка кровельного материала. Для его крепления используют строительные шурупы.
Важно
Использовать для такого соединения гвозди не рекомендуется, поскольку они не обеспечат конструкции надлежащую прочность и устойчивость.
При желании можно обустроить также пол.
Оптимальным вариантом для него считается стяжка из бетона, отделанная керамической плиткой, либо покрытая эпоксидное полимерной смесью. Эти покрытия прочны и не подвержены гниению.
Если предпочтение отдается деревянному полу, то наилучшим вариантом будет террасная доска, которая отличается влагостойкостью.
Значительно более доступнее обойдется дощатый пол. Толщина досок должна быть более 4 см, иначе пол будет провисать при ходьбе. Между ними оставляют небольшие зазоры, порядка 0,5-1,0 см, которые обеспечат свободный сток воды.
Фундамент должен быть на 20-50 см выше уровня грунта на дачном участке. Только в этом случае будет обеспечена хорошая вентиляция пола.
Посмотрите на видео, как сделать навес над мангалом.
© 2019 stylekrov.ru
stylekrov.ru
Навес для мангала своими руками
Редко какой отдых за городом обходится без шашлыков. Некстати начавшийся дождь может сорвать долгожданное мероприятие. Соорудив навес для мангала, можно избежать такой ситуации и даже в ненастную погоду прекрасно провести время. Обладатели дач, кроме легких конструкций, обустраивают капитальные навесы с расположенными под ними не только мангалом или барбекю, но и зонами отдыха. В них приятно провести время в кругу семьи и друзей. Широкий выбор строительных материалов позволяет воплотить в жизнь свои задумки в плане сооружения места отдыха.
Содержание статьи:
Виды навесов
Козырек, установленный над жаровней, — самый простой, но и наиболее распространенный способ защиты ее от дождя. Обычно он изготавливается в виде единой конструкции с мангалом. Каркас делают из металла, а в качестве кровельного материала используется профлист или металлочерепица. На дачах, как правило, такие изделия разборные и по окончании сезона помещаются на хранение. Мангал с навесом можно легко обустроить в любой части участка. Он не требует подготовки специальной площадки и может устанавливаться в любом удобном для хозяина месте непосредственно на землю.
Кровля, как правило, односкатная, реже — арочная. Высота ее должна обеспечивать комфортные условия для приготовления блюд. Слишком высоко расположенная крыша не защитит от косого дождя не только повара, но и мангал. Конструкцию можно украсить элементами ковки, что придаст ей более нарядный вид. Красят навес без мангала. Обычно используется эмаль или лак черного цвета. Обожженный огнем металл начинает быстро корродировать под действием атмосферной влаги. Для защиты от ржавчины его очищают от остатков золы и накрывают любым, не впитывающим влагу материалом.
Стационарный навес для мангала своими руками обычно сооружают из дерева или делают комбинированным. При этом для возведения опор используется камень или кирпич. Имея навыки проведения сварочных работ и необходимое оборудование, опорную часть навеса можно изготовить из металла. Для придания конструкции более легкого вида, ее украшают коваными элементами.
Навес под мангал может быть изготовлен полностью из металла. В этом случае делают арочную кровлю из цветного поликарбоната. Это позволит улучшить естественное освещение пространства под навесом и вместе с тем защитить глаза от слепящих солнечных лучей. Однако не рекомендуется использовать такой кровельный материал, если будет устанавливаться открытая жаровня. Это может привести к повреждению поликарбоната над огнем и возможному возгоранию.
Обычно под стационарными навесами с зоной отдыха устанавливают мангалы из кирпича или металла, оборудованные дымовой трубой и закрытым топливником. Для этого выгораживают специальную хозяйственную зону и дополнительно оснащают ее столом и другими устройствами для приготовления пищи. С мангалом такой конструкции можно не только готовить шашлыки, но и отдыхать в вечернее время у открытого огня.
Строим навес из дерева
Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.
Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.
Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.
Нажмите на чертеж, чтобы увеличить схему
Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками. В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил. Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:
Установка кровли
Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.
На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.
Нажимаем для увеличения фото
По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.
Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки. В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.
Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.
Фото и видео металлических мангалов с навесом
Мы уже писали о том, как самому сделать мангал из металла, поэтому здесь подробно на этом останавливаться не будем, только лишь дадим небольшую инструкцию, чтобы уберечь вас от явных ошибок:
Привариваем опоры, думаю понятно, что общая высота должна быть больше человека, чтобы головой не удариться об железо. Например, если высота жаровни 110 сантиметров и к ней мы привариваем опоры, то берем ещё где-то 120-130 сантиметров сами опоры. Ну или сразу берём 210-230 см., если будут также выступать, как ножки. В их качестве вы можете использовать арматуру, трубу или уголки.
К верхней части опор привариваем арки или просто делаем уклон в заднюю сторону конструкции.
Привариваем лист металла к основам. Важно сделать его немного больше, чтобы под него помещалась не только конструкция, но и хотя один мангальщик.
Вот вам ещё видео в самом конце там есть размеры всего материала:
И пара фото, с разными дизайнами для широты фантазии.

Любое фото, которое ниже, увеличивается при нажатии:
Так что если не хотите зависеть от погоды или испорченного праздника, через затяжной дождик, то лучше один раз потратить немного больше сил, времени и денег и сделать хороший навес, который потом выручит вам ещё не раз.
mangalka.com
Как построить навес для барбекю или мангала своими руками, фото примеры
Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать определенным критериям безопасности, комфорта и эстетики.
Далее сделаем обзор самых популярных и доступных конструкций, расскажем, какие материалы лучше использовать, и как сделать навес над мангалом своими руками, фото помогут проиллюстрировать самые практичные и оригинальные идеи.
Конструктивные особенности
Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.
Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции
Каркас навеса для мангала – материалы
Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:
Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

Навес для мангала, фото деревянной постройки в рустикальном стиле
Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила
Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.
Полезно знать: Если вы решили построить мангал своими руками с навесом из камня или бетона, стену за печью лучше сделать глухую, а также предусмотреть парапет с 3 сторон, так вы защитите помещение от ветра, а впоследствии постройку можно застеклить.
Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент
Как и из чего лучше сделать крышу для навеса над мангалом
Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.
Полезно знать: Труба над мангалом должна быть защищена от непогоды дымосборником и возвышаться над уровнем крыши на 1-1,5 м, это обезопасит от пожаров и не позволит дыму попадать внутрь навеса.
Односкатная крыша – самый простой способ защитить барбекю от осадков
В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.
Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды. Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке.

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм
Совет: Если навес для барбекю – это пристройка к какому-либо сооружению, то выбирайте для кровли материал идентичный основному строению.
Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.
Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала
Технические советы
Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.
Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.
Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

Сочетание разных материалов поможет красиво оформить барбекю
Как сделать навес для мангала на даче своими руками – пошаговая инструкция
Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом
Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.
Важно: Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.
На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер
Полезно знать: Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.
Один из способов крепления вертикальных стоек на фундамент
Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.
Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.
Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

Схема сборки простой конструкции над барбекю
Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.
Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву
Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня. Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке.

Полноценный комплекс с мангалом и зоной отдыха
setroom.ru
