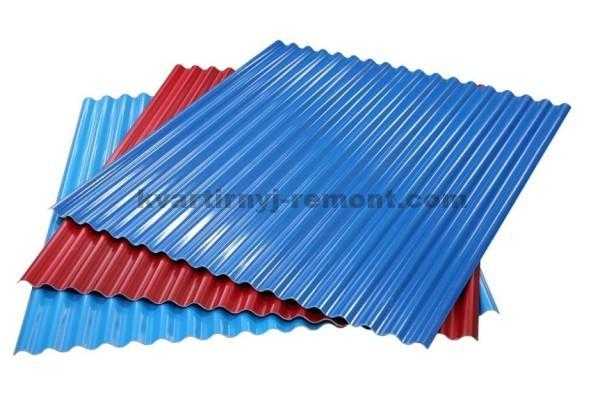

Крыша из профнастила своими руками

Плюсы крыши из профилированного листа: прочность, надежность, устойчивость к погодным явлениям и коррозии, не сильно сложный монтаж.

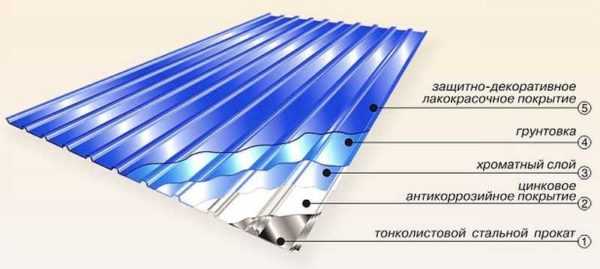

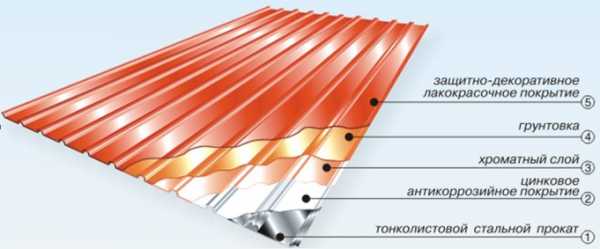

Изготавливается металлический профиль путем холодного катания листов оцинкованной стали. Затем его покрывают несколькими защитными слоями:

  • наносится антикоррозийное покрытие
  • лист грунтуется
  • нижняя сторона покрывается специальным лаком
  • на верхний слой наносится полимерная краска.

Таким образом, конструкция профнастила может эффективно противостоять появлению ржавчины.

Волнообразную конфигурацию профнастилу придают путем загибания на специализированных станках. Делается это для увеличения сопротивления изгибу.

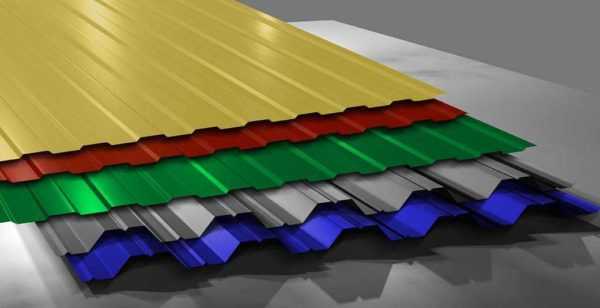

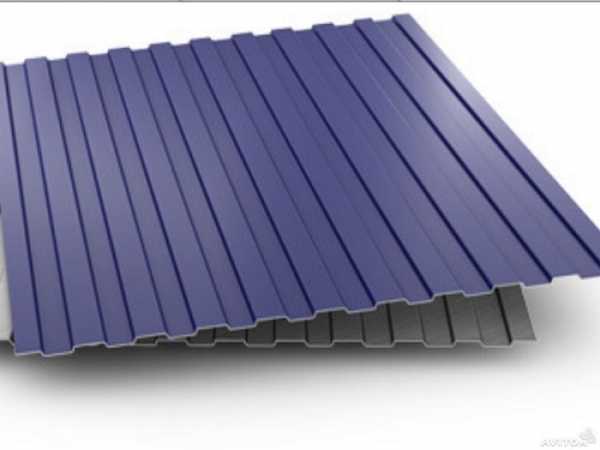

Какой профнастил лучше выбрать?

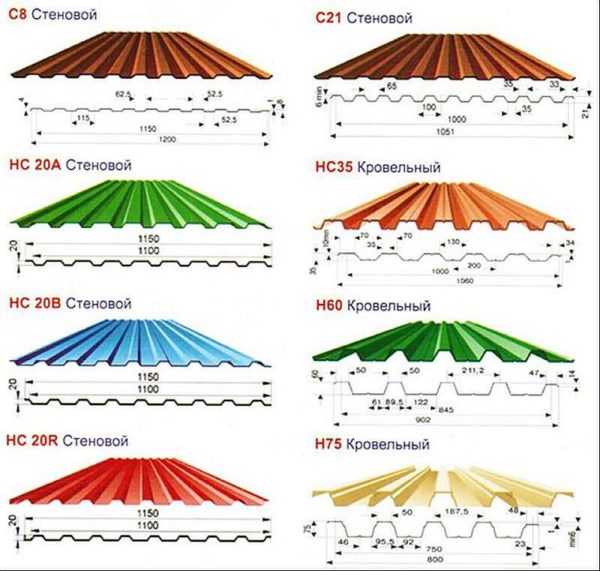

Профилированные листы делятся на 3 класса:

  • С для ограждения стен или изготовления заборов
  • Н для перекрытий и покрытий, лучший вариант на крышу
  • НС комбинированный универсальный вариант.

Почему профиль класса Н лучше всего подходит для кровли? Он самый прочный и надежный из-за его толщины и дополнительных ребер жесткости, а также увеличенной гофры. За счет этой прочности можно увеличить шаги между планками обрешетки. Помимо экономии на крепеже, мы получим меньшее число отверстий в профиле, что благоприятно скажется на его устойчивости к коррозии. Если крыша пологая, то не рискуйте и берите данный вид профилированного листа. А то кровля может не справится с давлением снега.

Минусом этого профнастила можно считать только цену.

Если у вас несильно нагружаемая крыша и большой угол ската, то вполне можно обойтись классом НС.

Не забывайте спросить инструкцию при покупке профнастила. Там вы можете почерпнуть много качественных рекомендаций по работе с данным профилированным листом. У качественного товара, имеющего сертификаты, всегда будет инструкция. Сертификаты и инструкция могут выступать косвенным гарантом надежной и качественной продукции.

Расчет необходимого материала

Не забывайте при расчете количества профлистов на крышу, учитывать нахлест с двух сторон. Дополнительно еще приплюсуйте свес с края крыши.

Вертикальные нахлесты могут быть разной длинны, поскольку укладывается с перекрыванием волны, а волна у разных марок профнастила не одинаковая.

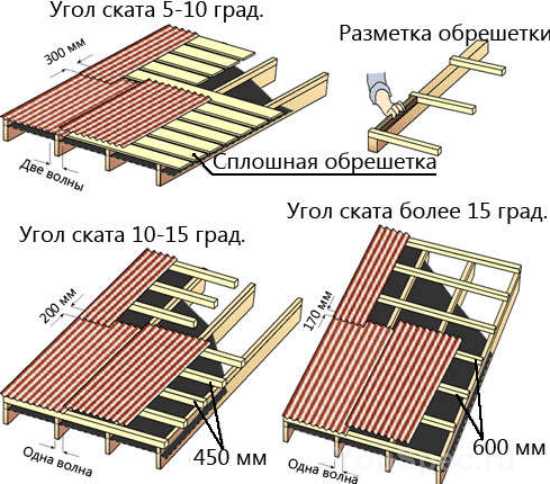

Горизонтальный нахлест профлистов зависит от угла ската крыши:

  • угол до 15 градусов, напуск больше 20 см.
  • угол от 15 до 30 градусов, напуск от 15 до 20 см.
  • угол более 30 градусов, напуск от 10 до 15 см.

Расчет свеса кровли зависит от марки профлиста. Чем больше высота профиля, тем больший свес необходим. Это делается для предотвращения попадания влаги под свес и соответственно загнивания дерева в стропильной системе.

Обычно при использовании профилированого листа марок НС8, С21, НС20, НС10 карнизный свес делают от 5 до 10 см. Для марок профлиста НС35, Н75, Н60, С44 в диапазоне 20-30 см.

Выбор обрешетки под кровлю профлистом

Предостерегу вас от ошибок начинающих кровельщиков: обязательно продумайте расположения дымоходов, вентиляций и окон. В этих местах необходимо усилить обрешетку, добавив брусков.

Хотя и не существует строгих стандартов по выполнению обрешетки. Некоторые правила следует знать:

  • Нижняя доска, идущая по карнизу, устанавливается толще, чем верхние бруски
  • Длинну и толщину выбирают, основываясь на длину листов профнастила и саморезов.

Если вы производите реконструкцию старого дома, то можно не укреплять стропильную систему. При условии, что она не пришла в негодность. Поскольку листы профнастила намного легче весят, крыша легко справится с нагрузкой, а вы сэкономите на обрешетке.

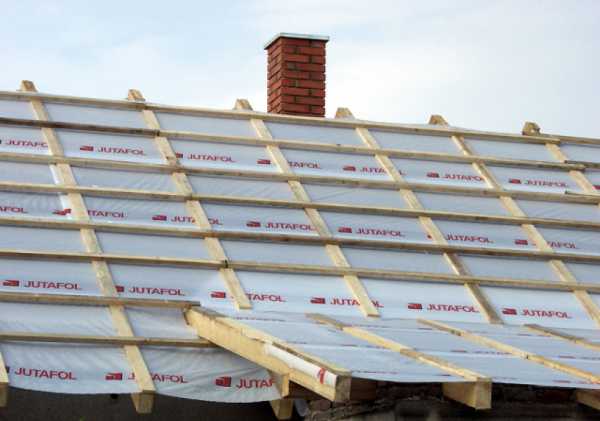

Гидроизоляция при монтаже крыши

Перед монтажом профнастила на крыше своими руками, обязательно необходимо проложить пароизоляцию. Использовать можно большое многообразие пленок, которые находятся в продаже. При бюджетном ремонте можно использовать рубероид.

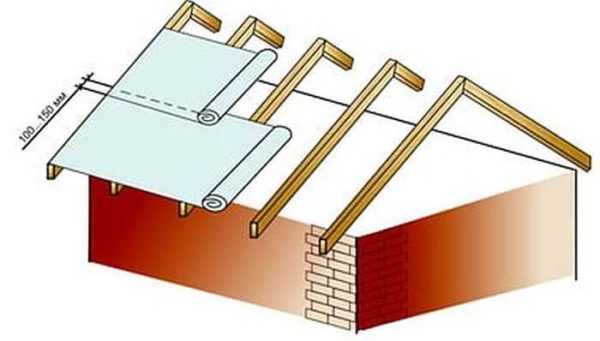

Влагоизоляционную пленку прикрепляют к стропилам степлером. Производить укладку нужно с низу вверх. Таким образом, верхние листы будут накрывать нижние, и влага не будет попадать на древесину. Обязательно нужно проверить, после монтажа, пленку на целостность и заделать герметиком все щели.

При правильно уложенном утеплителе, крыша способна сохранить на 25% больше тепла.

Если вы собираетесь сделать на крыше мансарду, то вам обязательно нужно уложить утеплитель. Для этих целей лучше подходит матовый утеплитель. Укладывается утеплитель между стропильных ног и закрывается с двух сторон гидроизоляцией.

Обязательно соблюдайте равномерное расстояние при изготовлении обрешетки, для лучшего крепления профнастила. Обычно шаг составляет 0,5-1 метр.

Обработайте стропильную систему растворами, предохраняющими от гниения и огня.

Поскольку нельзя быть точно уверенным в отсутствии влаги на поверхности гидроизоляции, то рекомендуется сделать вентиляцию. Самый простой способ — это укладка деревянных реек между кровлей и гидроизоляцией.

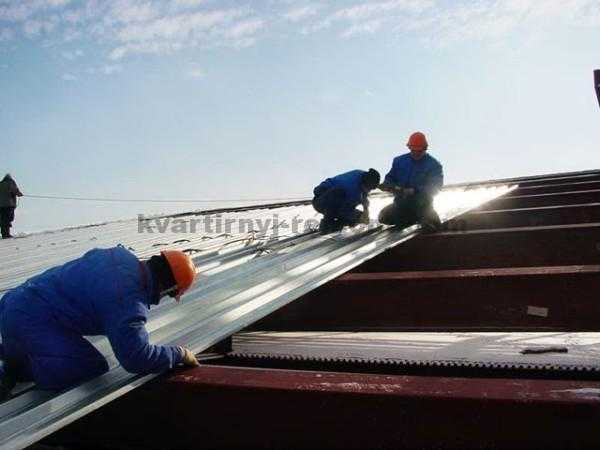

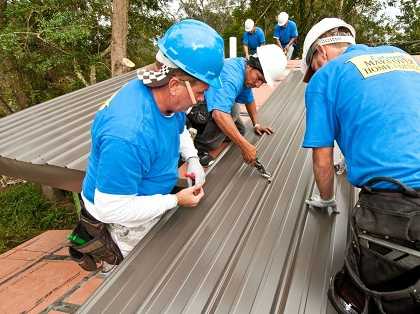

Монтаж крыши профнастилом

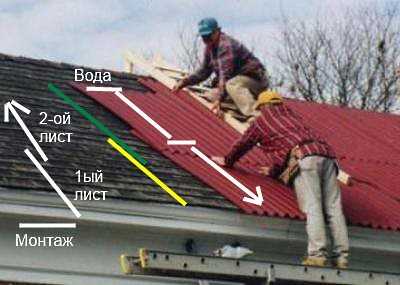

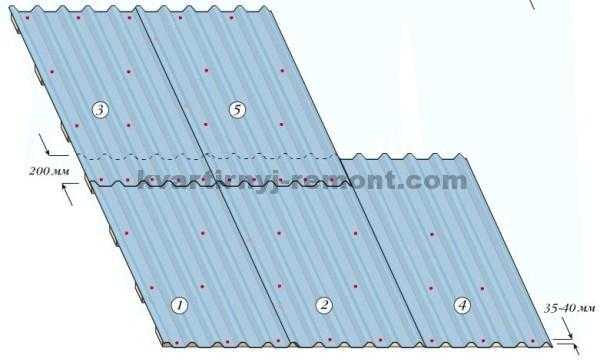

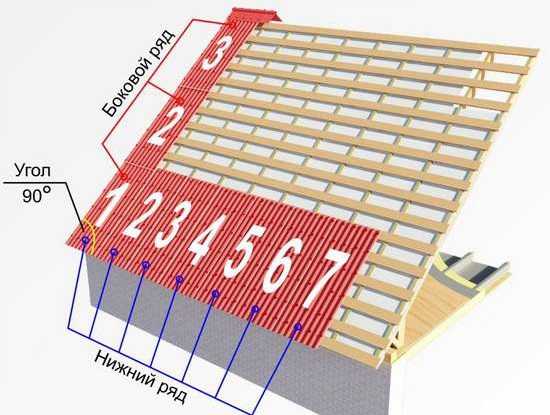

Производить укладку листов следует с низу в верх, к козырьку. Необходимо помнить и о обязательном выступе профнастила с края крыши.

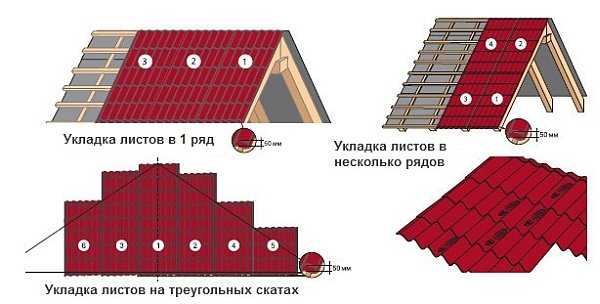

Давайте рассмотрим варианты укладки профилированных листов на кровлю:

  • Первое и самое главное, каждый следующий профлист должен накрывать предыдущий. При этом неважно направление укладки, слева — направо или наоборот.
  • При пологой крыше следует делать нахлест в две волны или воспользоваться продольной прокладкой из уплотнителя.
  • На крутой крыше можно обойтись без уплотнителя и использовать нахлест в одну волну.
  • Порядок укладки профнастила зависит от вида кровли. Если кровля имеет два ската, то укладка начинается с торца. При укладке вальмовой крыши следует начать с центра вальмы.
  • Обязательное условие, при укладке профнастила своими руками, листы должны быть уложены ровно. Не стоит совершать распространенную ошибку и укладывать, ориентируясь на торец ската. Нужно натянуть шнур по карнизу ската.

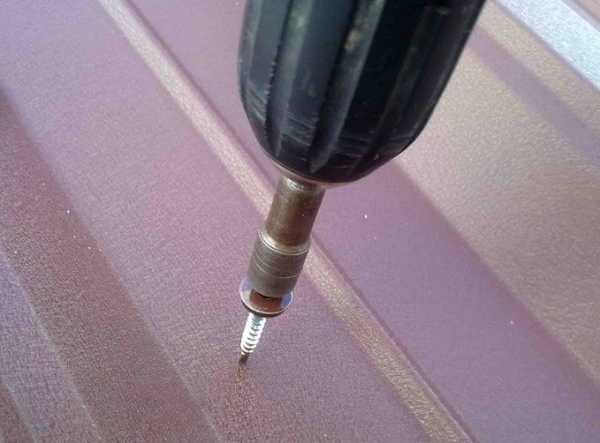

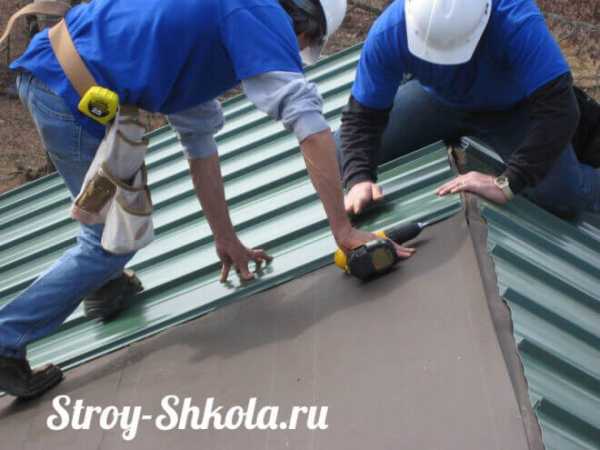

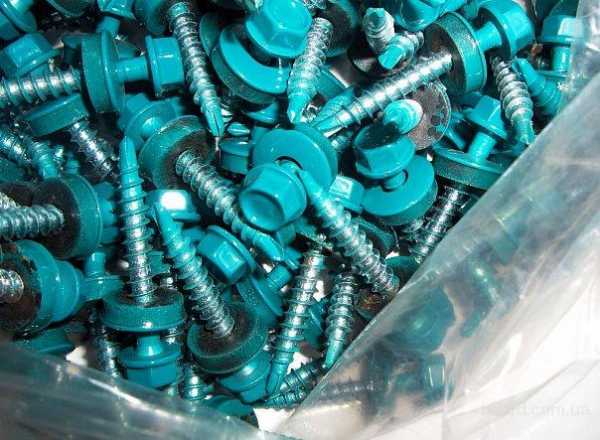

Крепится профнастил к обрешетке специальными саморезами. Они продаются разных цветов и имеют уплотнительную прокладку, защищающую от попадания воды. Расчет количества саморезов можно производить исходя из 5-7 шт. на квадратный метр. Стоит обратить внимание, что конек прикручивается саморезами большей длинны.

При работе на крыше, вам просто необходим шуруповерт со сменными аккумуляторами.

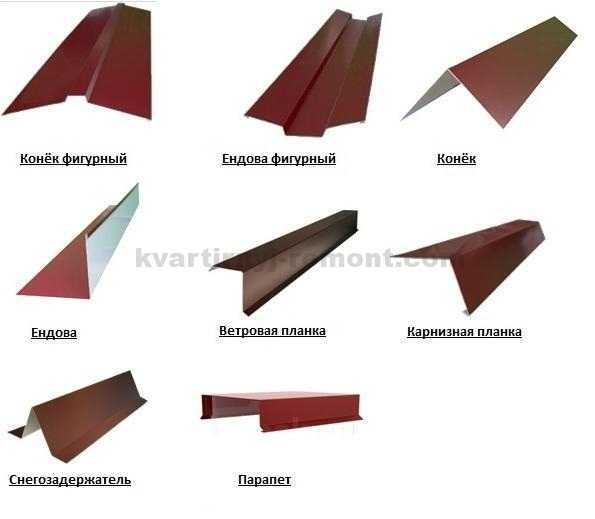

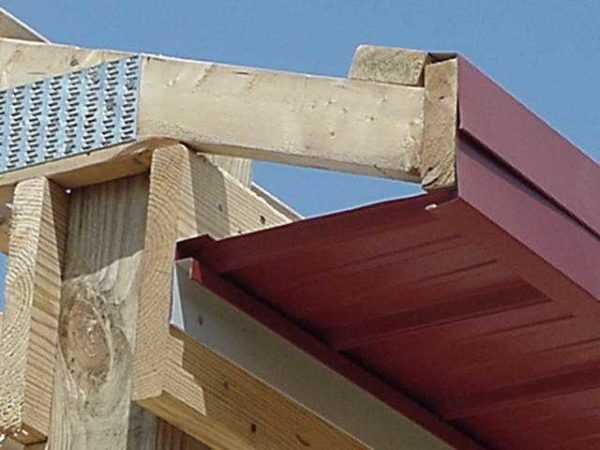

Установка торцевой планки на крыше

После того как вы самостоятельно уложили все листы профнастила на кровлю, вам нужно установить ветровые планки, для защиты от ветра. Ветровая планка крепится к торцевой доске и листам профиля. Шаг крепления саморезами около метра. Обратите внимание, что торцевая доска установлена выше обрешетки.

Обычная длина торцовой планки два метра. Если нужно нарастить небольшую длину, то укладывайте планки внахлест.

Начинать нужно со свеса кровли и двигаться к коньку, где и обрезаем излишки.

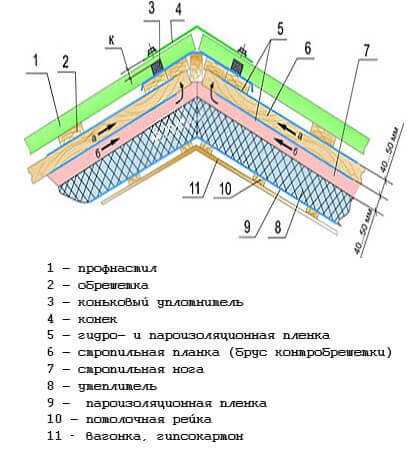

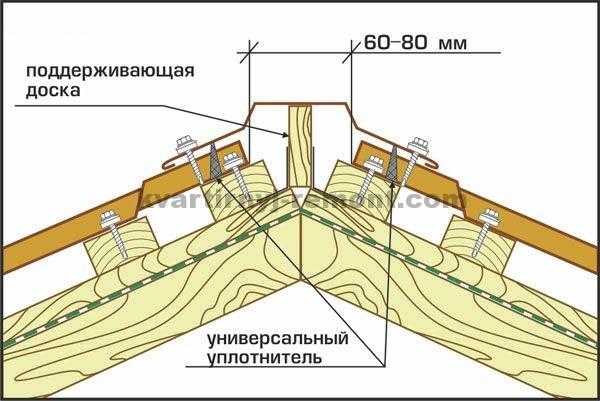

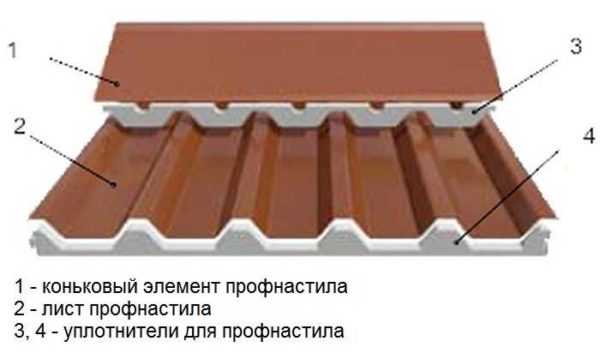

Установка конька на крыше

Обратите внимание на рисунок:

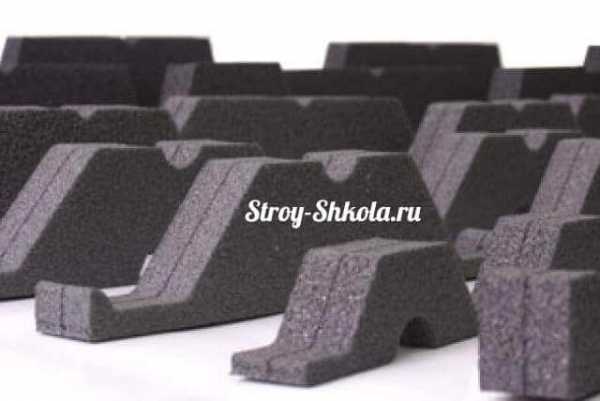

  • уплотнитель укладывают если у листа профнастила мелкая гофра
  • в случае укладки, уплотнитель должен проветриваться
  • шаг крепления саморезами не менее 30 см.
  • нахлест конькового элемента на профнастил должен превышать 10 см.

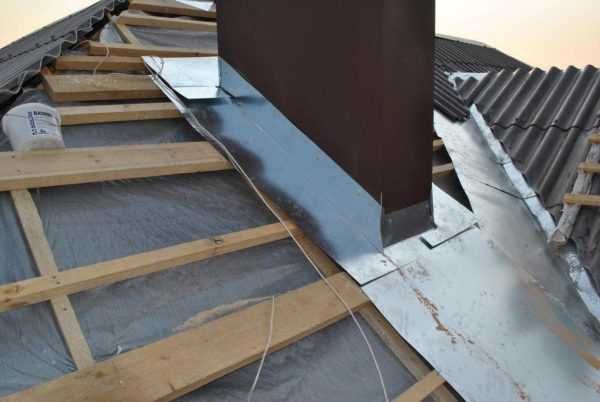

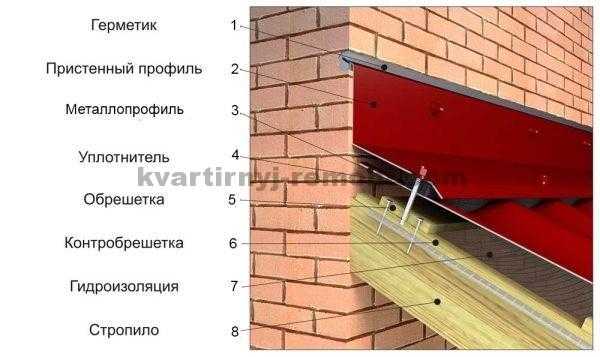

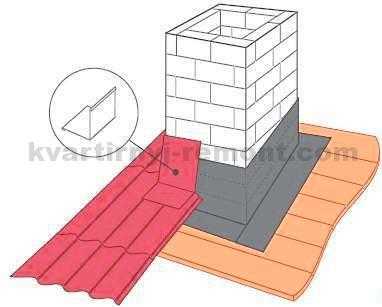

Монтаж планок примыкания на крыше

  • стандартный размер планок 2 метра
  • нахлест должен быть не менее 20 см.
  • шаг крепления саморезами, примерно 40 см.

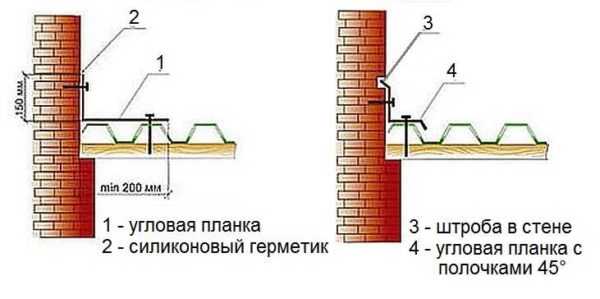

  • в месте крепления планки к стене можно использовать штробу или закрыть обшивкой

Если крыша плоская, то хорошим вариантом будет укладка уплотнителя между верхним краем профнастила и планкой примыкания. В этом случае продольный уплотнитель будет мешать снегу забиваться в щель. Если же у вас хороший угол на крыше, то в уплотнителе нет нужды.

Полезные советы

  1. Работайте в перчатках. Иначе вы можете порезать руки уже при транспортировке. Края профнастила очень острые.
  2. Внимательно поднимайте и опускайте профлисты, иначе острыми краями повредите поверхности других листов.
  3. Поднимайте профнастил на крышу, как минимум, втроем. Двое подают лист по деревянным направляющим и один на крыше принимает. Направляющие уприте хорошо в землю и поставьте под углом, для уменьшения нагрузки.
  4. По крыше ходите только в мягкой обуви, чтобы не повредить защитное покрытие профиля.
  5. Ступайте только по местам, где находится обрешетка.
  6. В случае повреждения покрытия, царапин и сколов, их нужно закрасить специальной краской для полимерных покрытий.

Предлагаем вашему вниманию видео по укладке профнастила на крышу

В заключении хочу сказать, что профнастил обладает многими плюсами:

  • он прочный и надежный
  • срок службы измеряется десятками лет

Однако не стоит забывать, что долго служить он будет только при правильном монтаже, с соблюдением всех рекомендуемых технологий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

Устройство крыши и кровли из профнастила — схема и инструкция (фото, видео)

В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве. Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата. В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

Содержание статьи

Характеристика материала

Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

  • Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
  • Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
  • Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.
  • Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

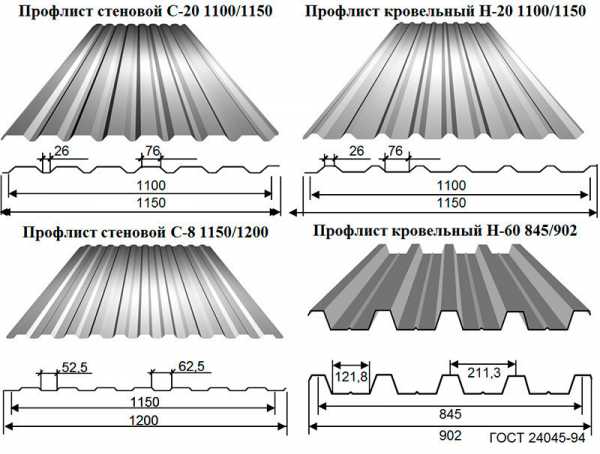

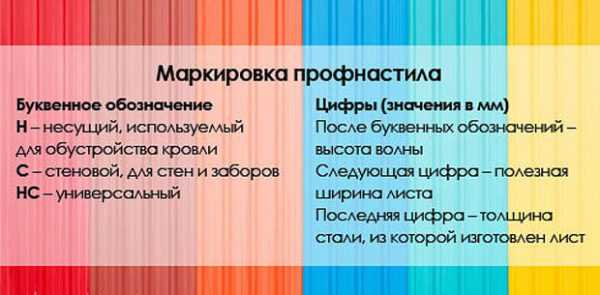

Маркировка

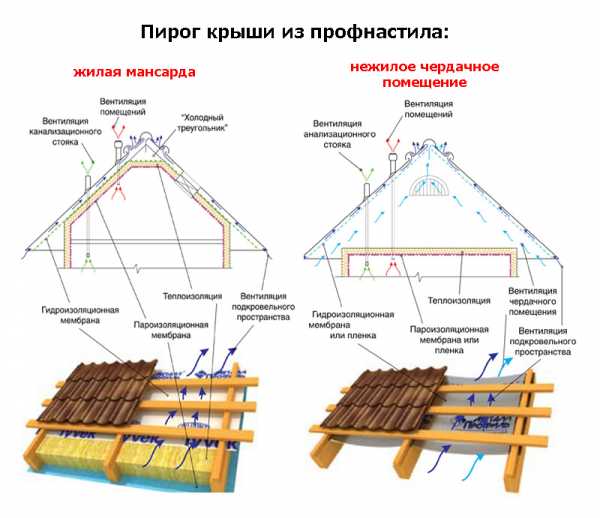

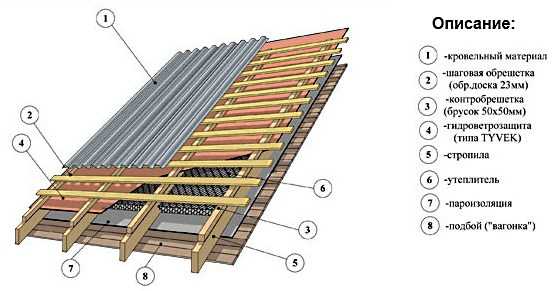

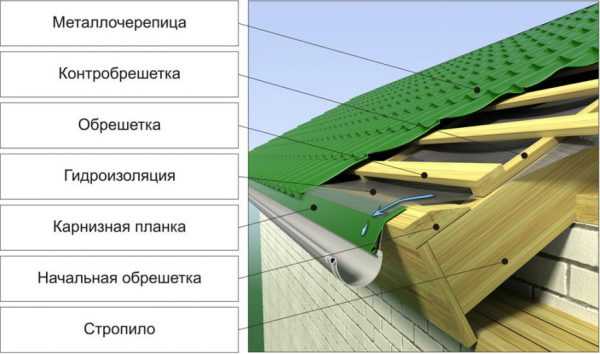

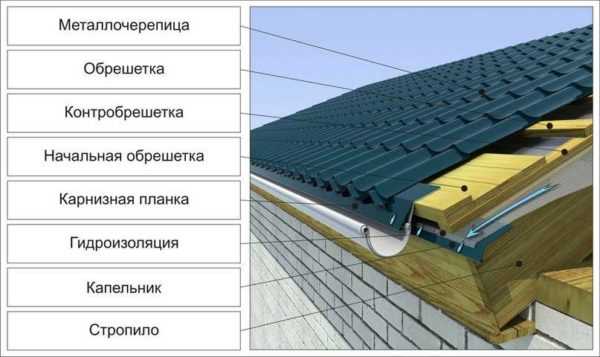

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

  1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
  2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
  3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
  4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
  5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Отличия кровельного пирога «теплой» и «холодной» крыши

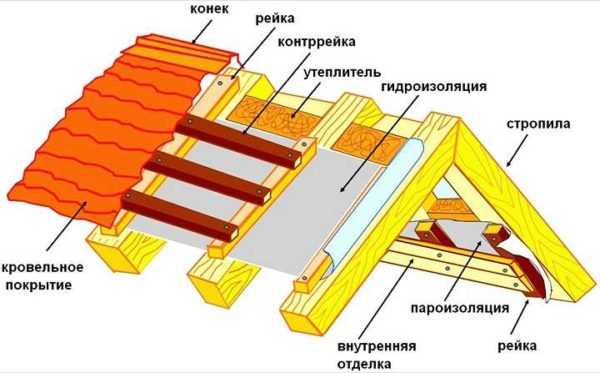

Состав кровельного пирога

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

Рекомендованный уклон

Каждый кровельный материал имеет рекомендованный уклон, который оговаривает инструкция производителя, и подтверждает опыт кровельщиков. Профнастил рекомендуется укладывать на кровли с углом наклона скатов от 8-9 градусов. Этот показатель связан с формой выпуска и способом укладки покрытия. Если крыша имеет уклон, который меньше рекомендуемого, вода будет проникать в горизонтальные стыки между листами, что приведет к неизбежным протечкам. Технологическая карта укладки профлиста составляется в соответствии с конструкцией крыши:

  • Если угол наклона скатов крыши меньше, чем 8 градусов, то нахлест между листами профнастила должен быть 200-250. Чтобы предотвратить протечки, все стыки обрабатывают кровельным герметиком на силиконовой основе. При монтаже малоуклонных крыш повышается расход материала, что увеличивает затраты на выполнение кровельных работ.
  • Если уклон крыши составляет 9-15 градусов, нахлесты между листами профнастила должен составлять не менее 200 мм, а обработка стыков герметиком не является обязательной операцией.
  • Если уклон крыши составляет 15-30 градусов, ты нахлест между листами кровельного материала можно сократить до 150-200 мм, что соответствует 1-2 волнам.
  • Если угол наклона скатов превышает 30 градусов, нахлесты между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

Важно! При монтаже малоуклонных крыш из профнастила сооружают сплошную обрешетку из обрезной доски или влагостойкой фанеры, чтобы предотвратить деформацию покрытия в результате интенсивных снеговых и ветровых нагрузок. Чем круче угол наклона скатов, тем больше допускается шаг между элементами обрешетки.

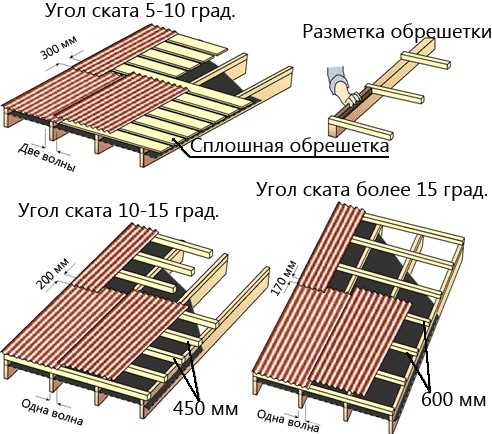

Требования у обрешетке в зависимости от уклона

Размеры обрешетки

Требования к конструкции

Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

  1. Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
  2. Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
  3. Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
  4. При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
  5. Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

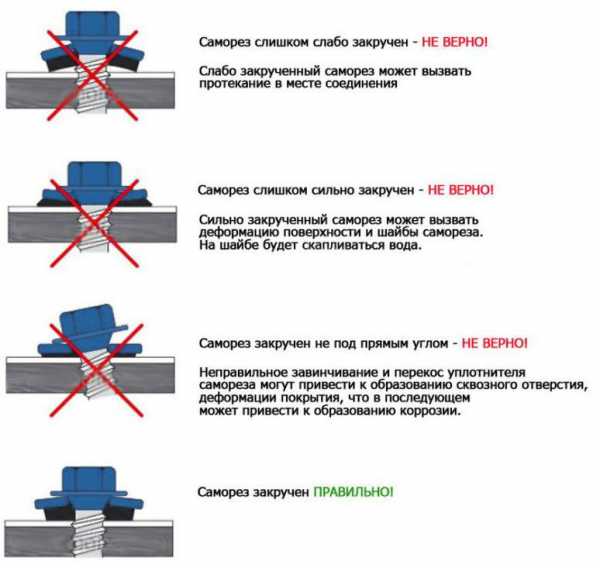

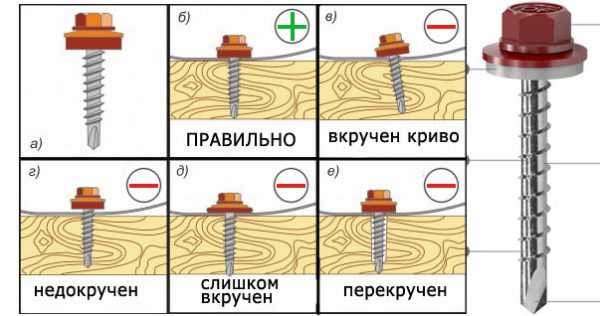

Ошибки при закручивании саморезов

Схема укладки профнастила

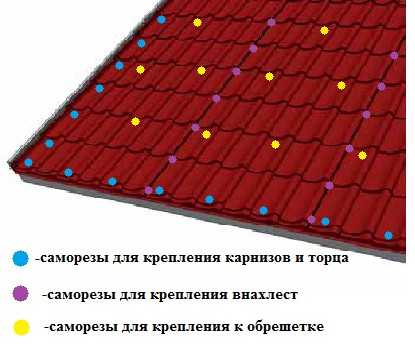

Схема расположения крепежных элементов

Видео-инструкция

krovlyakrishi.ru

Как покрыть крышу профлистом своими руками

Профлист – это прекрасное кровельное покрытие, которое можно использовать для отделки крыш практически любых построек жилого и хозяйственного назначения. Для каждого отдельного случая предусмотрено применение профлиста соответствующего типа, однако порядок его монтажа в большинстве моментов остается неизменным.

Крыша из профлиста своими руками

Содержание пошаговой инструкции:

Основные особенности и нюансы монтажа профлиста

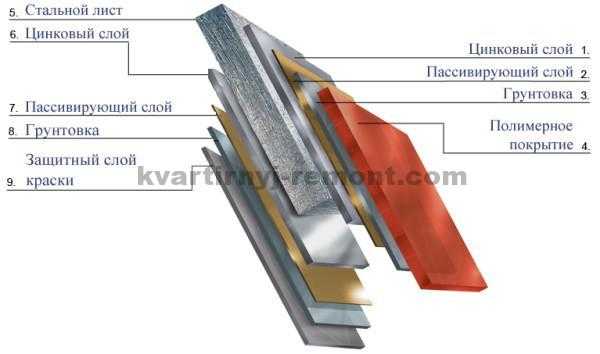

Профлист состоит из листа стали и специального цинкового покрытия, обеспечивающего защиту материала от воздействия коррозии. Крышу лучше всего укрывать дорогим материалом с полимерным покрытием. В качественных листах цинк дополнительно покрывается хромом, после чего грунтуется и подвергается дополнительной обработке полимерным лакокрасочным материалом.

Характеристики профлиста

Для отделки крыш чаще всего применяется универсальный лист и стеновая разновидность материала. При выборе материала обязательно обращайте внимание на тип и высоту гофры. В случае с крышами лучше всего использовать «волну» высотой в 21-35 см. Также прекрасно подходит гофра типа «трапеция» такой же высоты. Оптимальная толщина листа находится на уровне 0,8-1 мм. Дополнительно нужно учитывать величину уклона ската и особенности обрешетки.

Схема устройства профнастила

Чтобы работы по сооружению крыши из профлиста своими руками прошли максимально быстро и с наименьшими трудозатратами, рекомендуется заранее подготовить все необходимое для работы.

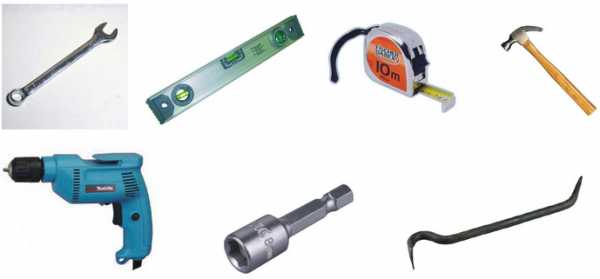

Инструменты для самостоятельного монтажа профнастила

Инструменты для самостоятельного монтажа профнастила

  1. Шуруповерт.
  2. Специальная клепочная машинка. С ее помощью вы будете обрабатывать стыки листов материала.
  3. Инструмент для ручной резки листов. О нем будет подробно рассказано далее.
  4. Строительный уровень.
  5. Измерительная рулетка.
  6. Молоток, карандаш, гвозди и прочие мелочи, использующиеся при выполнении любых строительных задач.

Подготовка к монтажу профлиста на крышу

Подготовка к монтажу профлиста на крышу

Важно основательно подготовиться к монтажным работам, чтобы все прошло на высшем уровне и с минимальными издержками. Для начала следует грамотно организовать транспортировку кровельного материала к рабочему месту. Каждый лист поднимайте на крышу по отдельности.

Важно, чтобы на улице не было порывистого и сильного ветра, т.к. из-за него материал может повредиться.

Основной этап подготовки начинается с организации утепления, укладки влаго- и пароизоляции. Последняя крепится на внутреннюю сторону стропил с нахлестом порядка 10 см. Стыки проклеиваются металлизированной лентой.

Проверьте пленку перед использованием. Любые дефекты, щели и прочие повреждения недопустимы. Их нужно в обязательном порядке герметизировать. Помните о том, что правильно уложенные пароизоляция, утеплитель и влагозащита позволяют сэкономить до 20% тепла и даже больше.

При использовании профлиста крышу лучше всего утеплять при помощи матовых материалов. Никаких особых рекомендаций по теплоизоляции не дается: плиты укладываются в обрешетку, предварительно застеленную пароизоляционной пленкой, и укрываются слоем гидроизоляции.

Отдельное внимание уделите гидроизоляции. Этот материал будет защищать утеплитель от пагубного воздействия влаги, при контакте с которой свойства теплоизоляции заметно снижаются. В результате это приводит к тому, что кровля покрывается льдом, в помещениях становится сыро, деревянные конструкции стремительно сгнивают и т.д. С функцией защиты от влаги отлично справляется полиэтиленовая пленка. Укладывайте ее с нахлестом около 15 см и фиксируйте стыки клейкой лентой.

Порядок укладки профилированного листа

Порядок укладки профилированного листа

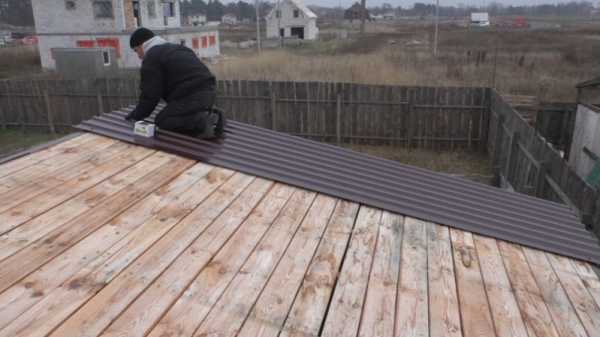

Профлист укладывается, начиная с нижнего края кровли. Материал монтируется с нахлестом. Крепление листов осуществляется при помощи саморезов с резиновыми уплотнителями. Их необходимо фиксировать в изгибах волн профлиста.

Важно в точности соблюдать все рекомендации на каждом этапе монтажа. Только так можно получить качественное, надежное и долговечное кровельное покрытие.

Прежде всего, необходимо сделать плотный дощатый настил под планкой ендовы. Укладывайте его приблизительно на уровне кровельной обрешетки, отступив порядка 60 см от разжелобка с обеих сторон. Укладка нижних досок ендовы должна выполняться с нахлестом не менее 20 см. Для фиксации донной планки используйте гвозди. Окончательно она закрепляется уже вместе с крышей. В случае, если крыша имеет пологий скат, специалисты советуют дополнительно применять мастики для уплотнения.

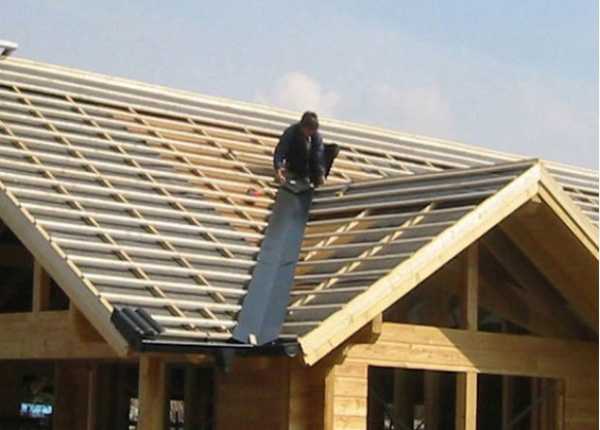

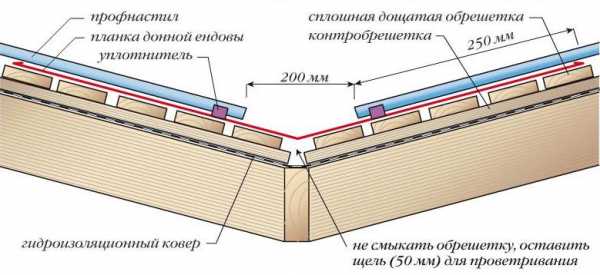

Установка и монтаж ендовы

Заведите донную планку под кровельный конек приблизительно на 25 см. Уложите между планкой и профилированным листом уплотнитель. Крепление торцевых досок рекомендуется выполнять выше обрешетки. В дальнейшем это даст возможность для закрепления торцевых планок. Именно в таком порядке создается ветровой уголок.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом. Эту планку нужно устанавливать ниже по отношению к профлисту. Обязательно позаботьтесь о создании должной вентиляции пространства под кровлей.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом

Порядок укладки профнастила во многом определяется особенностями конкретного типа кровли. К примеру, если идет речь о пологой конструкции, то листы укладываются с нахлестом в 1 волну и обязательным применением продольной уплотнительной прокладки. В случае же с крутыми скатами уплотнитель укладывать не нужно. При отделке вальмовых крыш укладка профлиста начинается непосредственно с центра вальмы. Непосредственно листы кровельного материала выравниваются по веревке, предварительно натянутой вдоль карниза.

Существует несколько технологий укладки современного профилированного листа на кровлю. К примеру, в соответствии с вертикальным способом монтажа первый лист укладывается внизу с созданием временного крепления. По аналогичному принципу монтируется 1-й лист 2-го ряда. Далее закрепляется 2-й лист обоих рядов кладки, чтобы в результате получился блок из 3 профлистов. Затем к уложенному блоку нужно пристыковать следующий и продолжать так делать далее, пока не будет заполнено все выделенное пространство.

Также укладка может выполняться с созданием блоков из 3 профилированных листов. Для реализации этой задачи сперва нужно уложить 2 листа 1-го ряда, максимально надежно скрепив их друг с другом, а затем пристыковать 3-й профлист 2-го ряда. Уложенный блок закрепляется после точного выравнивания в соответствии с карнизом. После создается следующий такой же блок, и укладка продолжается по этой схеме до конца.

Вне зависимости от выбранного метода монтажа профлиста обязательно проверяйте каждый узел фиксации. Именно от мест соединения в наибольшей степени зависит надежность, срок службы и качество будущего кровельного покрытия в целом.

Правила монтажа планок

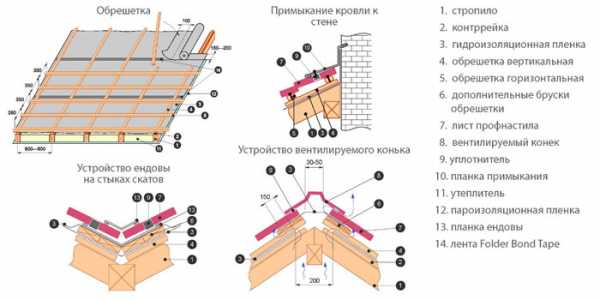

Схема устройства крыши под профнастил

Устройство крыши из рассматриваемого материала своими руками предполагает обязательное использование разных планок. Первая из них – торцевая. Как правило, имеет двухметровую длину. При необходимости увеличения длины планки наращиваются внахлест. Монтируются по свесу крыши в направлении конька. Крепление выполняется таким образом, чтобы хотя бы одна волна профилированного листа перекрывалась торцевой планкой. Для фиксации используйте саморезы. Крепить их необходимо с шагом не более 100 см.

Завинчивание самореза в профлист

Следующий шаг – обустройство конька. При выполнении этого этапа работы нужно быть максимально внимательным, т.к.конек является одним из самых ответственных узлов кровельной системы. Монтаж выполняется с применением гладких коньковых составляющих, между которыми профессиональные строители советуют прокладывать слой дополнительной теплоизоляции. В случае применения гофрированных профлистов допускается монтаж специального конькового уплотнителя.

Работы по устройству кровли из профнастила завершаются монтажом планок примыкания. Эти изделия имеют двухметровую длину и укладываются с нахлестом до 20 см. Крепятся саморезами, со стороны профилированных листов. Саморезы нужно устанавливать через каждые 40 см.

Важно выдержать правила примыкания кровельной конструкции к стене дома. Так, торец кровли и стены соединяются с использованием специального конькового уплотнителя. Он размещается между планкой стыка и верхним краем профилированного листа.

Важно уложить продольный уплотнитель в местах бокового примыкания кровли. Подобное мероприятие будет способствовать защите конструкции от попадания в нее снега и прочих нежелательных элементов. В случае если скат кровли имеет крутой уклон, использовать уплотнитель не нужно.

Как резать листы кровельного материала?

В процессе устройства крыши из профлиста своими руками практически всегда возникает необходимость разрезки листов. Это можно делать при помощи разнообразных инструментов. Самое главное, чтобы в процессе такой обработки не повреждался защитный слой листа.

Как резать листы кровельного материала

Для резки очень хорошо подойдет ножовка для металла, обыкновенные ножницы для нарезки жести, дисковая пила, профессиональный электрический резак. От использования же болгарки и прочих абразивных инструментов нужно отказаться. После резки болгаркой материал профлиста станет очень хрупким и неустойчивым к коррозии, что в результате не лучшим образом отразится на главных характеристиках и сроке службы кровельной системы.

После резки любым подходящим инструментом края профлиста нужно покрыть эмалью, предназначенной специально для обработки полимерных поверхностей. Благодаря этому будет восстановлена защита профлиста от коррозии.

Полезные рекомендации по устройству кровли из профлиста

Монтаж профнастила

В основных моментах устройства крыши из профлиста своими руками вы уже ориентируетесь. Теперь нужно разобраться и усвоить ряд нюансов, которые позволят выполнить работу на самом высоком уровне.

Прежде всего, запомните, что профлист укладывается, начиная с торца какого-либо нижнего угла. В отдельных ситуациях можно крепить сразу несколько листов внизу, отступив от планки карниза порядка 40 см. Крепления нужно делать по каждой 2-й волне.

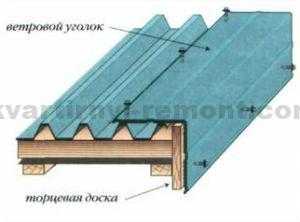

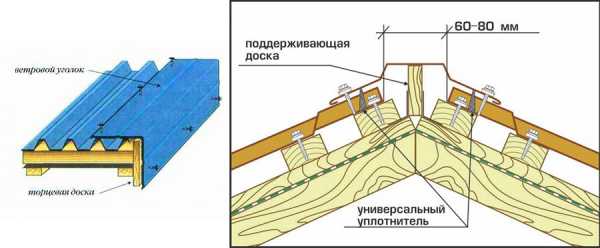

Для защиты торцевых досок предназначены специальные ветровые уголки. Их нужно монтировать уже после укладки всех листов. Профлисты укладываются поперечно и продольно.

В случае горизонтального крепления нахлест делается таковым, чтобы верхний лист находил на нижний ровно на 1 волну. Это актуально для тех ситуаций, когда укладка выполняется с применением специальной прокладки из резины. При отсутствии же такой прокладки нахлест должен составлять 2 волны. Если профлист настилается вертикально, верхний элемент должен заходить на нижележащий не менее чем на 20 см.

От использования неоднократно упоминавшегося уплотнителя можно отказываться только в том случае, если скат кровли имеет уклон превышающий 60 градусов. После укладки всех листов профнастила приступайте к формированию соединений. Продольные стыки делаются по гребню через каждые 50 см, вертикальные соединения – по дну каждой имеющейся волны.

Для монтажа рассматриваемого кровельного материала можно использовать только специально предназначенные для этого саморезы. Также они известны как метизы. На 1 м2 кровельного пространства должно уходить примерно 5-8 таких крепежей. Метизы рекомендуется подбирать под цвет кровельного покрытия. На коньке крепление выполняется с обязательным использованием жестяной прокладки. На основном же поле нужно применять прокладку из резины.

Саморезы для профлиста

Таким образом, самостоятельное устройство крыши из профлиста вполне возможно. Нужно лишь соблюдать все правила и придерживаться основных рекомендаций, благодаря которым даже неопытный домашний мастер может разобраться в порядке крепления профилированных листов и выполнения всех сопутствующих операций. Следуйте полученной инструкции и у вас все получится.

Удачной работы!

Видео – Крыша из профлиста своими руками

svoimi-rykami.ru

Кровля крыши профнастилом своими руками

Данная статья пригодится тем, кто хочет сделать крышу из профнастила своими руками. Мы дадим пошаговую инструкцию, которая поможет вам сделать покрытие крыши самостоятельно, не тратя лишние деньги на наемных рабочих.

Кровля крыши профнастилом своими руками

  •  Если наклон крыши больше 15 градусов, листы профнастила следует класть друг на друга внахлест, который составит 200 мм.
  •  Если уклон от 15 до 30 градусов, нахлест нужно делать такой же или на 50 мм меньше.
  •  Желательно использовать силиконовые герметики, особенно если уклон крыши до 20 градусов.

Перед тем как начать укреплять листы профнастила на крыше, нужно сделать обрешетку.
Удобнее всего выполнить ее из деревянных брусков. Их легче монтировать, а цена их значительно ниже металлических аналогов.

Для изготовления обрешетки можно использовать брусья из ольхи, дуба, осины, ели или сосны. Перед тем как начать монтаж брусьев, их нужно обработать антисептиком для того, чтобы в дальнейшем на крыше не появился грибок. Также доски нужно пропитать огнеупорным составом. На этом этапе строительства можно смонтировать специальные мембраны, которые будут защищать от пара и проникновения влаги.

Начало монтажа

Для начала нужно установить верхние и нижние брусья, располагающиеся поперек. Собирать конструкцию можно гвоздями или саморезами, если в нее включены элементы из металла. Если брусья придется крепить к бетону, то можно использовать дюбель-гвозди. Удобнее всего начинать монтаж снизу, постепенно поднимаясь вверх. Шаг между брусьями не должен быть больше 50 см.

Пароизоляция

Пароизоляция делается обычно на крыше здания, которое будет отапливаться. Она служит для того, чтобы влага не скапливалась под крышей. Чаще всего пароизоляция представляет собой специальную пленку, которая имеет специальные мембраны, препятствующие проходу влаги и выпускающие пар. Эта пленка монтируется до того, как вы приступите к укладке профлиста. Листы пароизоляции кладут внахлест, прилепляя к крыше специальными саморезами. Можно сделать напуск на стену.

Схема крепления обрешетки

Когда обрешетка будет готова, и изоляция сделана, можно монтировать листы профнастила.

Что такое профнастил?

Это штампованные листы стали, покрытой цинком. Они довольно легкие, способны гнуться, но при этом прочны. Благодаря этим качествам листы отлично подходят для крыши. Профнастил годится для любых типов крыши вне зависимости от того, сколько скатов имеет крыша и какой у нее уклон. Им можно накрывать жилые и хозяйственные помещения.

Листы профнастила выпускаются различные. Они имеют разные ребра и могут быть покрыты специальной эмалью, а могут быть без нее. Не забудьте сделать так, чтобы пленка немного провисала. Это нужно для возможности вентилировать помещение.Пленку лучше брать такую вместе с которой можно будет применять битумную мастику.

Если вы используете рулонные материал – ничего страшного, но листы нужно будет очень плотно разместить по отношению к нему. Укладку материала нужно будет делать перпендикулярно относительно расположения листов профнастила.

Как монтируется крыша из профнастила?

Прежде чем начинать работу, нужно позаботиться о своей безопасности, так как работа происходит на высоте. Для того чтобы исключить несчастные случаи, нужно:
• Применять тросы для страховки и использовать специальные пояса для монтажа.
• Если уклон кровли большой, нужно сделать защитное ограждение.
• Используйте обувь, подошва которой не скользит.
Не монтируйте листы в дождь, они могут стать очень скользкими.
• Обувь не должна иметь жестких элементов. Наступая на листы, вы можете повредить их защитное покрытие. По возможности не наступайте на них.

Поврежденное покрытие можно покрыть составом, который продается в строительных магазинах для восстановления защитного покрытия листов.

Непосредственно монтаж

Чаще всего листы профнастила крепятся друг к другу специальными саморезами, которые имеют широкую шляпку с прорезиненной юбкой. Если вы используете гвозди, то они должны быть специальными: их отличает широкая шляпка и юбка из резины. Она нужна для того, чтобы металлическое тело гвоздя не поцарапало лист профнастила, а также для того, чтобы препятствовать попаданию влаги в отверстие. Прокладка может быть выполнена из полимеров, но резиновая считается более надежной. Лучше всего обработать место, куда вкручен саморез или вбит гвоздь. герметиком. То же делается и со швами, которые образуются от наложения листов профнастила друг на друга. Делается это с той целью, чтобы влага не могла попасть под листы даже на молекулярном уровне.

Если лист профнастила слишком большой и не подходит по размеру, лишнее можно отрезать при помощи ножовки по металлу. Можно использовать ножницы по металлу, но отрезать ими аккуратно получается редко. Ножницами удобно резать мелкие детали, но не большой лист. Отлично, если вы имеете в своем распоряжении электрический резак. Им можно быстро отрезать идеально ровные куски, предав листу необходимую форму. Также для этой цели подойдет дисковая пила, но нужно правильно подобрать диск.

При разрезании листа не используйте болгарку. Эта пила слишком сильно разогревает материал профнастила, в результате чего сталь делается хрупкой и со временем может начать ржаветь. Используя этот инструмент, вы разрушите защитный слой листа и испортите нанесенный заводом слой изоляции. Это приведет к тому, что профнастил быстро выйдет из употребления, и вам придется ремонтировать крышу, которая начнет протекать.
Точка крепления листов

Как крепить листы профнастила друг к другу?

Схема крепления профнастила друг к другу

Начните монтаж с нижнего угла торца крыши. Нижний ряд укладывается таким образом, чтобы его края свисали с крыши примерно на 4 см. Крепится первый ряд саморезами. Точка, куда нужно вкручивать саморез – дно волны. Вкручивайте саморезы в волны через одну.

При работе с боками здания нужно использовать ветровые уголки, которыми зашиваются доски с торца. Монтировать листы можно как вдоль, так и поперек, это зависит от того, какой способ удобнее лично для вас. Бока нужно зашить специальным листом, после того как вы уложите весь ряд. Все листы профнастила следует укладывать внахлест.
Если направление листов вертикальное, то верхний лист должен закрывать нижний не менее, чем на 20 см. Если шаг волны не позволяет это сделать, нужно сделать внахлест больше, но таким образом, чтобы волны совпали.
При горизонтальном размещении листов профнастила лист, располагающийся сверху, должен перекрывать нижний лист на длину волны. Если вы пользуетесь прокладкой-уплотнителем, то лучше перекрыть на длину двух волн.
Если угол уклона кровли превышает 16 градусов, необходимо пользоваться уплотнителем.

Что такое уплотнитель?

Это специальная прокладка, которая нужна для того, чтобы между листами профнастила не забивался снег. Также она защищает от ветра и дождя. Смысл в том, что уплотнитель заставляет листы профнастила плотно прилегать к обрешетке. Уплотнители продаются готовые. Выбирать их нужно относительно формы волны вашего профнастила.

Уплотнитель для профнастила — фото

Как правильно закрепить листы профнастила на крыше?

Укладку листов следует начинать от края. От центра кромки крепится один лист при помощи саморезов. Лучше пока закрепить его на один саморез. Это делается с той цель, чтобы иметь возможность поправить листы. Следующие листы крепятся на него с нахлестом и тоже фиксируются одним саморезом. Это делается с той целью, чтобы можно было поправить ряд, если он получится неровным. Затем можно закрепить листы надежно.

После того как ряд поправлен, нужно закрепить листы по гребню волны, а стыки крепятся одним саморезом на два листа. Это делается в каждом углублении волны.

Крепление первого листа делается следующим способом: продольное соединение выполняется по гребню волны, шаг составляет 500 мм, а вертикальные стыки крепятся в каждом дне волны.

Схема крепления профнастила на крыше

Места, в которые вкручиваются саморезы, обозначены на рисунке.
На один метр в квадрате у вас уйдет около пяти саморезов. Этот расход является наиболее оптимальным.
Монтаж коньковой и торцевой планки следует выполнять только после того, как будет надежно закреплено основное полотно.

Кровельный саморез -фото

Сложнее всего монтировать профнастил в местах соприкосновения со стеной. Эта часть работ выполняется в последнюю очередь, как и монтаж дымоходов.
Обратите внимание на то, как закручен саморез. Не оставляйте его болтаться свободно, однако следите за тем, чтобы он не прогибал лист. Правильное расположение самореза изображено на картинке.

Видео — кровля крыши профнастилом своими руками

stroyvopros.net

технология, способ крепления, порядок монтажа, узлы

Главная » Крыша » Как покрыть крышу профлистом: пошаговая инструкция, обработка узлов

Один из самых недорогих, долговечных, практичных вариантов кровельного материала — профнастил, или, как говорят еще профлист, металлопрофиль. Это лист металла, который покрывается несколькими защитными слоями, а затем пропускается через формовочную машину, которая продавливает в нем выступы и канавки — для придания большей жесткости. Материал получается достаточно легкий, кровля из профнастила может монтироваться самостоятельно и даже «в одни руки». Технология не самая сложная, сделать своими руками вполне возможно.

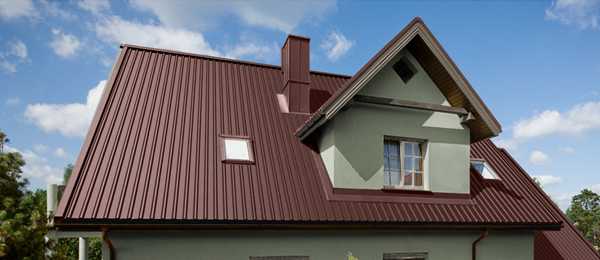

При небольших затратах крыша из профнастила выглядит солидно

Виды профнастила

Содержание статьи

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

  • Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
  • Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
  • Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
  • ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Как сделать крышу из металлочерепицы смотрите тут.

Как настилать профнастил на крышу

Кровля из профнастила укладывается на готовую обрешетку из досок, в которой фрагменты располагаются параллельно свесу кровли. Шаг установки обрешетки — до 60 см. Используют обычно обрезную доску-дюймовку, толщиной 25 мм. Листы укладываются один за другим с вертикальным перекрытием на одну волну. При укладке профлиста на крышу, обратите внимание, что крайние полочки имеют разную длину. Та, которая чуть короче, должна быть снизу, которая немного длиннее — накрывает короткую. В этом случае они примыкают одна к другой плотно, без зазора. Если перепутать, и сделать наоборот, то между двумя полочками образуется зазор в несколько миллиметров, в который будет затекать вода. Потому при монтаже будьте внимательны.

О величине горизонтального перекрытия. Если рядов профнастила на кровле больше чем один, листы укладывают с перекрытием. Величина, на которую верхний лист перекрывает нижний, зависит от угла ската кровли: чем более пологая крыша, тем больше необходим заход.

Угол наклона кровлиВеличина горизонтального перекрытия профлиста
меньше 12°200 мм + герметик
от 12° до 14°200 мм
от 15° до 30°150-200 мм
больше 30°100-150 мм

Большинство заводов, производящих профнастил, может предложить вам изготовить листы, которые будут покрывать всю вашу крышу — от конька до свеса — одним длинным листом (максимальная длина 12 метров). При монтаже это создает определенные сложности — такие листы сложно поднимать и укладывать. Особенно придется долго выставлять первый лист — его надо поставить строго вертикально, что на высоте дело сложное. Зато основной плюс такого решения — сплошное покрытие сверху-донизу, которое в разы повышает степень защиты чердачного помещения от проникновения влаги, перечеркивает все неудобства. Ведь горизонтальных стыков нет, а значит и проблем с затеканием тоже.

Как покрыть крышу гибкой черепицей смотрите тут.

Как правильно крепить профнастил на крышу

Для крепления профлиста используют специальные саморезы с резиновыми прокладками под шляпками. Они обеспечивают герметичность соединения. Такие саморезы обычно окрашены в один тон с кровельным материалом. Количество крепежа на квадратный метр — 5-7 штук (не забудьте добавить около 20% — на крепление конькового элемента, закрепление стыков и другие подобные работы).

Устанавливают саморезы в нижнюю полочку, там, где лист соприкасается с обрешеткой. Их длина 20-25 мм, зависит от толщины доски обрешетки, так как важно, чтобы острый конец винта не выступал с обратной стороны доски. Там будет находится гидроизоляционная пленка, которая может повредиться.

Как высчитать длину самореза для установки профлиста на крышу

При соединении двух соседних листов, они тоже скрепляются саморезами. Но в этом случае приходится вкручивать крепеж в волну, еще и пробивать двойной слой металла. Для этих целей крепеж идет длиннее — 40 мм и больше (зависит от высоты волны) — винт должен зайти в доску обрешетки.

Чем резать

Очень редко монтаж профнастила на крышу обходится без подрезки — это просто уникальные случаи. Чем же резать профлист? Ножницами по металлу или электролобзиком. Да, это медленно, и не совсем удобно, но именно так советуют производители. Использовать УШМ (болгарку) нельзя  — при разрезе с ее помощью в месте реза лист нагревается до очень высоких температур, что приводит к испарению цинка. В результате, в этом месте, материал быстро начинает ржаветь.

Порядок монтажа

После сбора стропильной системы прибивают фронтальную доску, к ней крепят крюки для установки системы водослива, а поверх уже специальную планку — капельник, на которую затем заводят край гидроизоляционной пленки. И капельник, и пленку к нему крепят саморезами с уплотняющей резиновой шайбой.

Как сделать свес кровли из профнастила

Состав пирога материалов под профнастил зависит от того, собираетесь вы чердачное помещение делать холодным или теплым. Если чердак будет холодным, последовательность действий следующая:

  • Сверху на стропила набивается паро-гидроизоляционная мембрана. Она не пропускает пары из дома к кровельному покрытию, и не дает влаге, просочившейся под профлист, попасть на чердак. Набивается она на стропила, крепится не в натяжку, а с провисанием. Расстилать мембрану начинают снизу, продвигаясь вверх. Одно полотнище заходит на второе на 15 см, стык обязательно проклеивается скотчем.

    Как укладывать гидроизоляцию на крыше

  • Крепят мембрану при помощи планок, которые прибивают вдоль стропильных ног. Эти же планки создают необходимый зазор: мембрана не должна соприкасаться с кровельным материалом.
  • Перпендикулярно стропильным ногам прибивают обрешетку (доска 100*25 мм) с шагом 50-60 см. Вверху крепят две доски подряд, с двух сторон от конька — тут будут крепиться коньковые элементы. В нижней части, там где формируется свес, тоже крепятся две или даже три доски подряд — тут крепиться еще один капельник (смотрите на рисунке выше).
  • К обрешетке крепят профлист.

Если кровлю будете утеплять, порядок работ и количество требуемых материалов изменяется. Слоев будет больше:

  • Со стороны чердака к стропилам прибивается обрешетка. Они будет удерживать утеплитель.
  • К обрешетке при помощи планок (также со стороны чердака) крепится пароизоляционная мембрана, далее уже может идти отделочный материал.

    Примерный состав пирога для утепленной крыши из профлиста

  • Со стороны крыши пространство между стропильными ногами заполняют теплоизоляционным материалом. Чаще всего это каменная вата и лучше, если вы найдете возможность купить материал, который не боится намокания (есть и такие).
  • Поверх утеплителя, к стропильным ногам крепится гидроизоляционная пленка или мембрана. Правила ее укладки такие же, как описано выше. Но тут задача посложнее: провисание должно быть таким чтобы мембрана не соприкасалась с утеплителем. Минимальная величина провисания — 2,5 см, плюс минимальный вентиляционный зазор — 2 см. Если при рекомендованной толщине утеплителя обеспечить его не получается, к стропилам прибивается дополнительная планка, а к ней крепится гидроизоляция. Сама гидроизоляция также крепится планками.
  • Устраивается обрешетка.
  • Монтируется профлист.

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.



Принцип установки конька с вентиляцией

Если специальные коньки с вентиляцией (на фото), но даже если просто установить обычный коньковый элемент, между профлистом и его краем, получается большое количество отверстий — в каждой впадине гофры. Величина этого зазора зависит от высоты волны — чем выше волна, тем больше получаются зазоры. На свесе, там где прибивается фронтальная доска, также есть аналогичные отверстия. Движение воздуха обычно идет снизу-вверх — от свеса, через подкровельное пространство (для этого обязательно при монтаже кровельного материала оставляют вентиляционные зазоры, которые формируются обрешеткой), к щелям в коньке. Так и происходит вентиляция и регуляция влажности утеплителя, испаряется и уносится конденсат.

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

Второй вариант более трудоемок: в стене делают штробу (канавку), в которую заводят угловую планку с загнутыми под 45° полочками. Крепление в этом случае аналогичное, разница в размерах планки — она может быть 100*100 мм или около того.

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

После закрепления юбки фиксируют горловину. Если фартук металлический, верхушку охватывают хомутом, затягивают, стык промазывают герметиком. При использовании полимерного фартука (мастер-флеш), он с приличным усилием одевается на трубу (иногда требуется даже смазать трубу мыльным раствором), но стык, все-таки, для надежности, проходят герметиком.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Организация прямоугольной обхода трубы на крыше

stroychik.ru

Крыша из профлиста (профнастила) своими руками

Уже при задумке самостоятельно построить свой дом, гараж, сарай, баню или дачный домик, человек выбирает материал, которым будет покрывать крышу нового строения. Кровля профлистом набирает популярность, и если выбор будет сделан в его пользу, то параллельно со строительством стен есть смысл изучить, как делается кровля из профнастила своими руками. У каждого кровельного материала есть свои особенности. Попробуем разобраться, как выбрать профилированный лист, как подготовить для него основание, как его поднять наверх и правильно выполнить монтаж на крыше, чтобы он надёжно защищал строение от дождя и снега.

Выбор профлиста для кровли

На выбор материала для кровли влияют несколько факторов:
  1. Эстетические предпочтения застройщика.
  2. Финансовые возможности.
  3. Форма крыши строящегося здания.
  4. Снеговая нагрузка.
  5. Ветровая нагрузка.
Выбор профлиста, удовлетворяющего всем этим условиям – не самая простая задача… От этого зависит не только цвет кровли, но и конструкция стропил и обрешетки.

Внешний вид

То, как выглядит любое здание, всегда важно. Для дома, в котором человек собирается жить, это важно в особенности. Наружный вид крыши из профнастила должен быть красивым и богатым. Применительно к профлисту это относится к его цвету и форме профиля. И если нужный окрас можно найти в любом типе профнастила, то сама форма его сечения должна придавать настилу жёсткость, соответствующую ветровым и снеговым нагрузкам в регионе строительства. Немаловажно и то, что чем меньше высота волны у профнастила, тем проще с ним работать.

«Если где-то убыло, значит, где-то прибыло»

В настоящее время цены на строительные материалы в каждом регионе страны разные. В одних областях лес, изделия из дерева дешевле, чем в других, где-то металлические конструкции… Выбирая более красивый профлист с небольшой высотой волны, надо отдавать себе отчёт, что для него придётся делать более мощную стропильную систему. Нужно будет уменьшать шаг стропил, а обрешетка, возможно, приемлема будет только сплошная. Очевидно, что это вызовет дополнительные расходы на приобретение доски и бруса. Поэтому перед тем как сделать окончательный выбор, нужно тщательно просчитать расходы на металл и дерево при разных вариантах профиля и выбрать оптимальный.

Форма крыши

Крыши из профнастила могут иметь любую конфигурацию. Самая простая форма крыши – односкатная на прямоугольном строении. Это хорошо для гаража или сарая. А если речь идёт о жилом доме с несколькими уровнями, с мансардой и крытой террасой на втором этаже, то в этом случае конструкция стропил будет сложная сама по себе, даже без учёта нагрузки, которую им предстоит выдерживать. С одной стороны, при сложной форме крыши проще работать с профлистом, у которого высота волны небольшая, с другой – это вызовет ещё большее усложнение стропильной системы и общее утяжеление всей крыши. Тут необходимо будет думать уже и о том, выдержат ли совокупную нагрузку стены дома и его фундамент.

Природные факторы

Снеговая и ветровая нагрузки, это то, на что человек повлиять никак не может. Он просто должен учитывать их при проектировании и строительстве любого здания. Здесь всё просто: чем больше снега выпадает в регионе, тем выше должен быть уклон кровли и большей жёсткостью должен обладать профнастил. То есть – высота волны приветствуется максимальная. Что касается ветра, то даже отдельный порыв может поднять всю кровлю с подветренной стороны, если она плохо закреплена. Дом по возможности нужно сориентировать в соответствии с «Розой ветров», а конструкция стропил и крепление кровельного покрытия должны обеспечить надёжное противодействие любым ветрам. Тогда крыша из профнастила будет служить долго.

Расчёт потребности

После выбора какого-то определённого типа профлиста, следующим шагом будет подсчёт его расхода. Правильно подсчитать, сколько профлиста понадобится, лучше всего следующим способом. Нужно каждую сторону крыши, каждый скат начертить в масштабе на листе бумаги отдельно в виде простой геометрической фигуры. То есть, если скат прямоугольный, то нужен прямоугольник, если скат трапециевидный, то чертить нужно трапецию. За край ската необходимо брать край обрешетки. Следующий шаг ― рисование раскладки профнастила. При этом надо помнить, что в ендовах и на коньках листы не ложатся вплотную друг к другу, а на карнизах и изгибах кровли они будут свешиваться на 50–300 мм в зависимости от высоты профиля. Также необходимо расчерчивать раскладку с учётом нахлеста. В зависимости от угла наклона ската продольный нахлест может быть в одну или две волны. А если в направлении длины ската возникнет необходимость укладывать профнастил в несколько рядов, то расход увеличится и за счёт поперечного нахлеста. При уклоне крыши до 10° он должен составлять 300 мм. Если уклон больше 15°, его можно уменьшить до 170 мм. После этого в том же масштабе чертится несколько «целых» листов профнастила и на них «переносится» то, что получилось на чертежах скатов крыши. Испробовав разные варианты раскладки, можно свести к минимуму перерасход материала. Профилированный лист удобен в работе тем, что у него, в отличие от металлочерепицы, нет «верха» и «низа». Поэтому часть целого листа можно переворачивать и использовать рядом с «неперевёрнутой». На качестве и внешнем виде кровли это никак не отразится. Кроме самого настила при устройстве кровли понадобятся и различные доборные элементы. Их количество легко подсчитать, имея перед глазами подробный план крыши в масштабе.

Немного геометрии

При работе с профилированным листом нельзя забывать, что это жёсткий материал с точными геометрическими параметрами. Его нельзя будет «ужать» или «растянуть» без отрицательных последствий для качества кровли. Возьмём, например, стандартный случай, когда длина ската кровли покрывается целым листом размером 1 х 6 метров. Если при монтаже первого же листа допустить отклонение нижнего торца профнастила от горизонтали на 1 см, то верхний край отклонится от вертикали на 6 сантиметров. Работая наверху это отклонение заметить сразу трудно, а уложив пять — шесть листов, придётся «внезапно» обнаружить, что шестой лист «ушёл» вниз на шесть сантиметров… Чтобы избавить себя от подобных «сюрпризов», необходимо применять определённые меры. При возведении стен возможны отклонения и по горизонтали, и по вертикали. Эти ошибки проще всего исправить при укладке мауэрлата. Потом, при монтаже стропильных конструкций, исправлять огрехи будет сложнее.
Установить брусья мауэрлата следует так, чтобы их верхний край на каждом уровне, если их в доме несколько, лежал в одной горизонтальной плоскости. Брусья, расположенные на противоположных стенах, должны быть строго параллельны друг другу. А все углы, за исключением предусмотренных планировкой дома, должны равняться 90°.
С учётом того, что детали стропил и обрешетки готовятся заранее на земле по одному шаблону, соблюдение этих простых условий позволит без особых проблем правильно и ровно произвести монтаж всей стропильной системы.

Устройство кровельного «пирога»

Крыша из профнастила своими руками делается в несколько этапов. После того как все стропила подняты, установлены и надёжно закреплены, начинается самая ответственная работа по укладке кровельных материалов. Первым делом необходимо по верхнему краю стропил натянуть гидроизоляционную плёнку и закрепить её контробрешеткой из бруса. После этого можно заняться оформлением карниза.

Карниз

«Комплектация» карниза зависит от того, собирается ли застройщик как-то регулировать сток дождевых и талых вод с кровли. Если нет, то вода будет стекать прямо на землю, и в этом случае желательно свес профнастила делать максимальным, чтобы меньше воды попадало на стены. Если планируется монтаж водосточных желобов, то конструкция карниза будет несколько сложнее. В любом случае по всей длине карниза под нижний край гидроизоляции рекомендуется установить капельник. Задача этой металлической планки состоит в том, чтобы образовавшийся конденсат, стекая по слою гидроизоляции вниз, не попадал на деревянные конструкции кровли, а капал вниз. После устройства контробрешетки по её нижним краям прибиваются гвоздями крепёжные элементы для водосточного желоба. До того как начинать монтаж профнастила, по нижнему краю обрешетки рекомендуется установить карнизную планку так, чтобы вода, стекая по ней с кровли, попадала в водосточный желоб. После укладки самого желоба оформление карниза можно считать законченным.

Обрешетка

Обрешетка – самая простая часть кровельного пирога. Толщина досок и расстояние между ними определяется всеми возможными нагрузками, шагом стропил и высотой профиля. Чем больше расстояние между стропилами, тем толще должны быть доски или брус. Чем больше уклон крыши, тем больше может быть шаг обрешетки и меньше поперечный нахлест. Остаётся только последовательно и аккуратно прибить все доски на место.

Укладка профнастила

Как стелить профнастил на крышу, чтобы не пришлось переделывать? Если в конструкции крыши есть ендовы, начинать нужно с них. Первым делом производится установка элементов внутренней, или донной, ендовы. Потом можно приступать к монтажу основной кровли. Чтобы легче было поднять профлист на крышу, рекомендуется подготовить «салазки» из толстой доски или бруса. В верхней части «салазок» нужно сделать упоры с таким расчётом, чтобы они упирались не на детали карниза или сливной жёлоб, а на стену дома. Верхний конец установленных «салазок» должен быть чуть выше карниза, чтобы случайно не повредить (не поцарапать) наружную поверхность карнизной планки или капельники и нижнюю поверхность поднимаемого профлиста. Ещё лучше будет, если верхние концы досок или бруса оббить каким-нибудь материалом для защиты нижней стороны профнастила. Кровля профлистом начинается с того края крыши, в сторону которого чаще дует ветер. Следующий лист накрывает край предыдущего как минимум одной волной. Это позволяет предотвратить «поддувание», чреватое срывом листа и нарушением целостности кровли. Если длина ската больше длины имеющихся профлистов и есть необходимость устройства кровли в два — три ряда, то начинать монтаж нужно снизу вверх. При креплении необходимо правильно выполнять стыки и нахлесты настила, а также грамотно вкручивать саморезы. Чем меньше угол уклона кровли, тем больше должен быть нахлест листов в продольном и поперечном направлениях. Если уклон крыши меньше 12°, то продольные и поперечные швы нужно заполнить герметиком. Это вызвано тем, что при небольших уклонах вода не успевает сбежать вниз и может попасть через незащищённые швы под кровлю. Неправильно вкрученные саморезы тоже могут послужить причиной попадания влаги в подкровельное пространство. Кроме того, сам профнастил в местах крепления может подвергнуться воздействию коррозии. Места примыкания кровли к стенам и места изгибов кровли тоже рекомендуется оформлять так, чтобы влага и ветер не могли попасть под кровельное покрытие. После завершения монтажа профнастила нужно смонтировать наружные элементы ендовы, торцевые планки, там, где они необходимы, и конструкции конька согласно проекту крыши. Если крыша из профлиста задумана утеплённой, то укладка утеплителя, пароизоляции и внутренней обшивки выполняется после завершения наружных кровельных работ. В итоге кровельный пирог утеплённой крыши будет выглядеть примерно так, как показано на рисунке. Эти ролики помогут лучше понять, как сделать крышу из профнастила своими руками.

prokryshi.ru

Крыша из профлиста своими руками: пошаговая инструкция + видео

Слава профнастила или профлиста, как универсального строительного материала, на самом деле не придумана маркетологами. В этом легко убедиться, оглянувшись вокруг. Из профилированного листа возводят заборы и легковесные постройки, ним обшивают стены и кроют кровлю. Вот последняя сфера применения нам как раз и интересна в рамках данной статьи. Прямо сейчас мы расскажем, как покрыть крышу профлистом своими руками.

Оглавление:

  1. Как подготовиться к работе с профнастилом непрофессионалу
  2. Почему стоит выбрать профнастил: пять аргументов «за»
  3. Какие потребуются инструменты
  4. Важно правильно подобрать крепежи
  5. Использование уплотнителей
  6. Стропильная конструкция крыши из металлопрофиля
  7. Монтаж кровельного профнастила
  8. Финальный аккорд – карниз и конек

Как подготовиться к работе с профнастилом непрофессионалу

Сразу скажем главное: профилированный лист – один из тех материалов, с которыми безбоязненно может экспериментировать человек без опыта построения крыши.

Прежде, чем непосредственно приступать к кровельным работам необходимо решить такие подготовительные вопросы:

  • Пригласить в помощь несколько помощников – два, а лучше три.
  • Взять на работе (если такая имеется) краткосрочный отпуск – дня на три.
  • Изучить информацию нашего сайта на предмет ознакомления с техническими характеристиками обшивочного материала. Если вкратце, то профнастил производится из холоднокатаного стального листа и чаще всего имеет защитное полимерное покрытие.

Почему стоит выбрать профнастил: пять аргументов «за»

  • Толщина листа является достаточной для выдерживания ветровых нагрузок различной интенсивности.
  • Полимерсодержащее лакокрасочное покрытие делает его стойким к внешним воздействиям, а также защищает от коррозии.
  • Доступность монтажа – применяются обычные, имеющиеся у каждого дома инструменты.
  • Легковесность – на стены и фундамент оказывается сравнительно небольшие нагрузки.
  • Ценовая доступность – опять же, если сравнивать с другими кровельными материалами. Цена профлиста для крыши значительно ниже, чем других покрытий – листовых или штучных.

Совет! Чтобы эксплуатационный срок покрытия был максимально долгим, срезы профлиста после порезки по нужным размерам необходимо обработать антикоррозийной грунтовкой.

Какие потребуются инструменты

  • Уровень строительный, в идеале лазерный.
  • Рулетку большой длины.
  • Веревку большой длины.
  • Нож строительный.
  • Карандаш или маркер.
  • Ножницы для резки металла.
  • Мощный шуруповерт.
  • Степлер (со скобами).
  • Хорошая электродрель.
  • Молоток – несколько единиц.
  • Герметик (пистолет).

Важно правильно подобрать крепежи

Долговечность кровельного покрытия из профлиста зависит не только от параметров самого материала, но и от качества использованных при монтаже крепежей.

Подбирать их нужно, ориентируясь на такие характеристики:

  • Размер: при диаметре 4,8 мм длина может быть 35 мм, 60 мм, 80 мм.
  • Способ обработки поверхности – оцинкованный защитный слой толщиной не менее 12 мкм.
  • Специальный состав изготовления – обязательно присутствие стабилизирующего компонента, нивелирующего риск преждевременного старения материала по причине постоянного воздействия прямых ультрафиолетовых лучей.
  • Декоративное оформление – краска порошковая, слой нужного цвета от 50 мкм.
  • Монтажная прокладка: для металлопрофиля – из эластомера, для ендовы – из алюминиевых пластин.

Использование уплотнителей

Профессионалы рекомендуют крыть кровлю профлистами с применением специальных уплотнителей – пенополиуретановых или из вспененного полиэтилена. Такие элементы размещают под покрытием на обрешетку. Универсальный вариант уплотнительного материала – прямоугольного сечения полоса, однако для устройства крыши лучше отдать предпочтение уплотнителю, снабженному углублениями по форме повторяющими формат профилей профлиста. Кроме того, кровельный уплотнитель должен обладать специальной перфорацией, что обеспечит качественную вентиляцию пространства под покрытием.

Среди преимуществ технологии монтажа профнастила с утеплителем стоит отметить:

  • Благодаря уплотнителю в определенной степени снижается шумность кровли, а вот теплоизоляционные качества кровельного пирога повышаются.
  • Закреплять материал несложно – на него с одной и с другой стороны наносится клеящий состав. Таким образом, обеспечивается максимально плотное прилегание уплотнителя и к обрешетке, и к металлопрофилю.
  • Уплотнитель позволяет убрать большие зазоры, неизбежно образующиеся при соединении профлистов с другими конструкционными элементами кровли.
  • Уплотнитель дополнительно обеспечивает надежность конструкции, поскольку выполнен из влагостойких инертных к биологической коррозии материалов. Производители заявляют его эксплуатационный ресурс на уровне 20 лет.

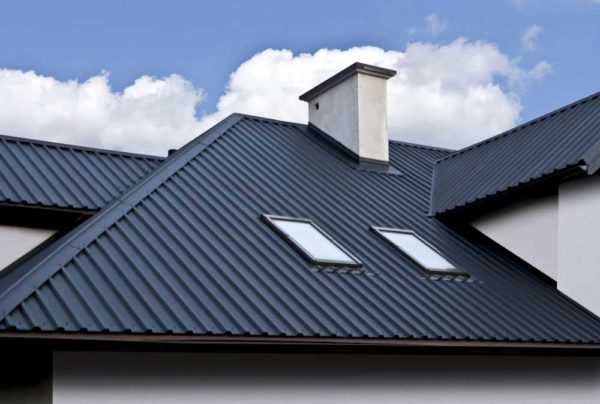

Стропильная конструкция крыши из металлопрофиля

Для кровли подойдет несущий или стеновой профлист. Если форма крыши предполагает достаточно высокий угол ската, то предпочтение стоит отдать маркам:

При конструкциях с небольшим скатом – порядка 5-8 градусов подойдет самонесущий материал марок:

Крыша из профлиста проектируется с тем учетом, что на стропильную конструкцию будет оказываться не слишком большая нагрузка внешнего покрытия. Поэтому применением мощных усиленных материалов и конструкционных деталей не нужно.

Совет! Угол наклона кровельной конструкции в первую очередь выбирается исходя из эстетических пожеланий, при этом верх строения должен гармонировать с другими частями фасада. Проще всего монтировать этот материал, на фермах со скатом от 12 градусов.

Если угол крыши небольшой, то придется повозиться с вертикальными и горизонтальными нахлестами – их нужно обработать герметиком. К тому же, вертикальный нахлест должен выполняться в 2 волны, при этом марка материала не имеет значения.

Для ферм с шагом стропил 1 м, подойдут в качестве обрешетки доски с сечение от 30 мм х 100 мм. При большем шаге используются доски большего сечения. Набиваются элементы обрешетки с шагом 250-300 мм. Кстати, доска может быть необрезная. Там, где будет закрепляться ендова, обрешетка сплошная.

Перед тем, как покрыть крышу профлистом необходимо позаботиться о формировании в кровельном пироге оптимального влажностного режима, что обеспечивается грамотным устройством вентиляции. Мероприятия по этому поводу следующие:

  • На стропила укладывается слой гидроизоляционного материала.
  • Выполняется контробрештка.
  • Производится кровля крыши профлистом.

В конечном итоге, такая комбинация составных частей кровельного пирога дает возможность образоваться воздушному зазору, что как раз и станет гарантией правильной вентиляции.

Монтаж кровельного профнастила

Как мы уже отметили выше, для крепления профилированных листов применяются специально подобранные саморезы. Для вворачивания крепежей используется шуруповерт, их загоняют в нижнюю волну, которая прилегает к обрешетке. Для одного листа потребуется 8 шурупов. При монтаже листов неизбежны нахлесты – вертикальные и горизонтальные. Величина нахлеста 1-2 волны – все зависит от угла ската и в метрическом выражении может составлять 100-300 мм. Чем больше угол ската, тем нахлест меньше.

Совет! Заранее стоит продумать схему монтажа профлистов. При прямоугольной форме крыши начинать работу можно с любого торца – ориентир линия карниза. Если ферма треугольная или трапециевидная, то здесь может рассматриваться несколько вариантов монтажа. Мы рекомендуем уложить один элемент строго по центру линии карниза, а затем выполнять укладку в противоположные стороны симметрично.

Относительно линии карниза укладка материала выполняется со свесом 60 мм, причем, это в том случае, если завершать устройство крыши планируется устройством ливневки. Если система водоотвода не предусмотрена, величину свеса нужно увеличить, при этом данный параметр зависит от марки металлопрофиля:

  • Марка НС-20 – не более 10 мм;
  • Марка С-44 – от 20 до 30 см;
  • Марка НС-35 – от 20 до 30 см.

Алгоритм работы с самими листами следующий:

  • Скрупулезно относительно торца и карниза выравнивается первый лист и в верхней части закрепляется саморезом.
  • Последующие элементы покрытия сначала по продольной стороне скрепляются, затем выравниваются по карнизу, и только после этого монтируются на обрешетку. И так ряд за рядом.
  • У карниза крепление листа определяется на расстоянии 30-40 см, другие точки крепления размещаются в шахматном порядке. Величина шага крепежей – 1 м.
  • У фронтона шаг саморезов – 0,5 м.
  • В местах продольного нахлеста расстояние между крепежами – 30-50 см.
  • Вкручивать саморезы можно как шуруповертом, так и дрелью с обратным ходом с функцией плавной регулировки скорости.

Финальный аккорд – карниз и конек

Если крыша из профлиста изначально проектируется с организацией системы водостока, то ее конструкционные элементы прикрепляются к карнизу еще до начала работ по монтажу внешнего кровельного покрытия. Происходит это по цепочке: подшивка карниза + установка желоба + монтаж планки карниза. За вентиляцию отвечает перфорированный софит.

На тех участках, где будет устанавливаться конек крыши нужно с обеих сторон ската добить в обрешетку доски дополнительно. Для вентиляции в коньке должно быть устроено два зазора. Гидроизоляционный материал до мест устройства конька не доходит на 10 см, а сам профилированный лист не достигает конька на 5 см. Все эти пространства обеспечат нужный канал воздухооборота в подкровельном пространстве.

Для крепления самого конька используются саморезы 4,8 мм × 80 мм, к верхней волне профлиста прикручивается с шагом 30-40 см. На торцах устраиваются заглушки. Величина нахлеста по длине конька – 5-10 см.

В принципе вот и все детали к рассмотрению вопроса о том, как покрыть крышу профлистом своими руками. Надеемся после изучения этого материла и просмотра краткого тематического видео вы сможете справиться с такой работой самостоятельно. Если возникли дополнительные вопросы, задавайте, всегда рады общению.

ofacade.ru
