Сложная кровля: расчет, формы и конструкция

  • Описание
  • Особенности проектирования и строительства
  • Распространенные виды

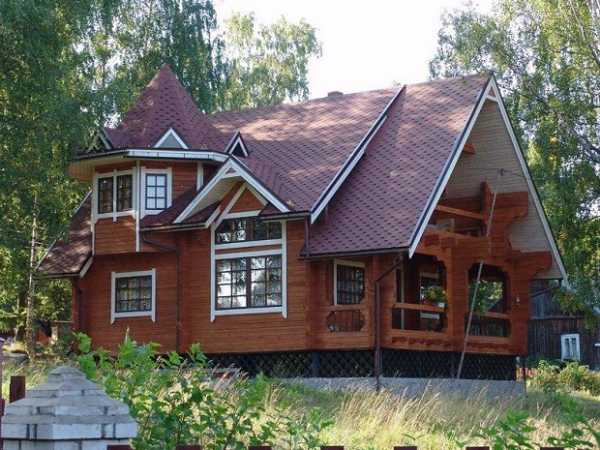

  • Конструкция крыши коренным образом влияет на внешний вид дома. В ней может отображаться индивидуальность здания, подчеркивается особенный дизайн. Именно поэтому сложная кровля становится популярной и востребованной как в частном, так и в коммерческом строительстве. Но как скажется ее конструкция на эксплуатационных свойствах? Для этого необходимо проанализировать ее характеристики.

    Описание ↑

    Прежде всего, нужно узнать, какие конструкции относятся к сложной кровле. Определение можно взять из СНБ ГЭСН 12 1.11. Согласно этому нормативному документу существует 3 вида кровли в зависимости от сложности.

  1. Простая. На 100 м² поверхности приходится максимум 2 ската.
  2. Средняя. На такой же площади может находиться от 2-х до 5-ти скатов.
  3. Сложная. Количество скатов превышает 5.

Однако нужно учитывать и форму. Если ознакомиться с принятой классификацией по ЕНиР-7: 1 к сложным конструкциям относятся криволинейные (купольные, шатровые, сводчатые) с совмещением их по периметру свыше 10%. Если суммировать все эти данные, то можно сформировать общее определение.

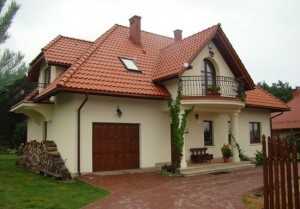

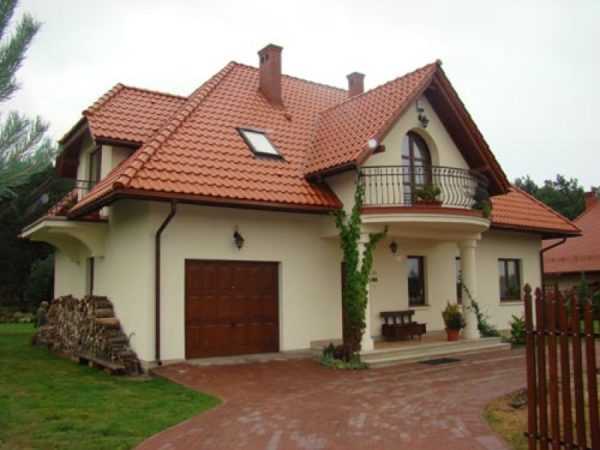

  • Крыша сложной формы характеризуется наличием 5-ти и более плоских скатов, либо их меньшим количеством при характерной криволинейной поверхности.

Помимо оригинального внешнего вида подобные конструкции должны выполнять свои прямые функции – защиту здания от влияния погодных факторов и максимальное сохранение тепла в нем. Во многом это зависит от применяемой схемы установки и расходных материалов. Поэтому самостоятельное конструирование не рекомендуется. Эта работа должна выполняться профессиональными архитекторами, так как они учитывают все необходимые факторы и нюансы. В противном случае кровля не будет выполнять своего предназначения, и увеличиться трудоемкость поддержания ее в соответствующем состоянии.

Особенности проектирования и строительства ↑

Составление проекта сложной кровли является неотъемлемым этапом при создании документации для строительства нового дома. Также возможен монтаж новой крыши для старого здания. Но в этом случае в расчет берутся характеристики несущих стен, максимальная нагрузка на них.

Что необходимо предусмотреть, чтобы сделать функциональную и красивую сложную кровлю? Фото уже готовых проектов выгодно отличаются от стандартных. Для достижения такого результата архитекторы и инженеры обращают внимание на следующие параметры.

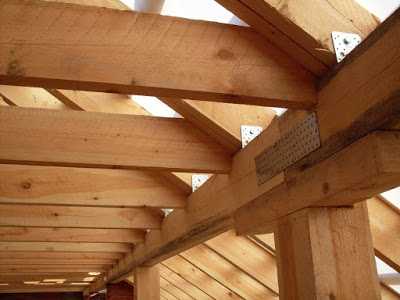

  • Стропильная система

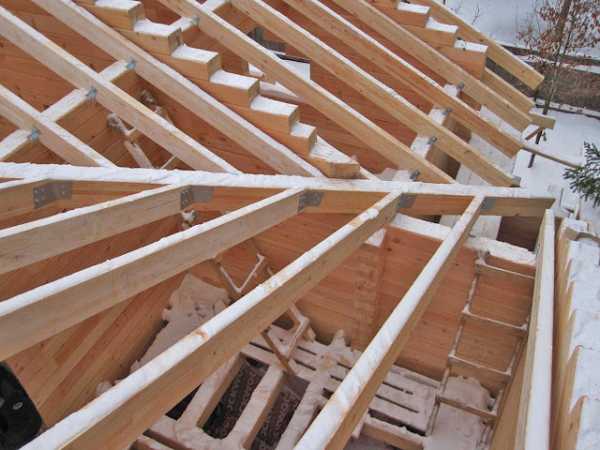

Она является основой для будущей конструкции. В зависимости от конфигурации различают прямолинейную и криволинейную поверхности. При этом необходимо учитывать максимальную снеговую и ветровую нагрузки. Стропила должны не только выдержать внешнее давление, но и обеспечить сохранность основного материала покрытия.

Поэтому, помимо них учитывается конфигурация и расположение монтажной обрешетки. Они должны сформировать площадку для монтажа защитного материала – металлочерепицы, рубероида или традиционной черепицы.

Существует мнение, что высота по-настоящему оригинальной сложной кровли должна составлять 2/3 высоты фасада. В большинстве случаев угол наклона скатов превышает 60°, что является основой для появления других проблем при проектировании.

Также нужно учитывать трудоемкость организации ендов – мест состыковки скатов. При большом угле наклона между ними установка стандартных пластиковых или оцинкованных коробов невозможна. Поэтому ендова обустраивается с помощью мягких материалов – рубероида с битумным покрытием и специальных монтажных лент.

Учитывается количество сложных элементов, которые присущи большинству видов сложной кровли. Узлы несут определенную эксплуатационную и эстетическую нагрузку.

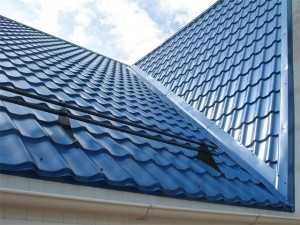

  • Ендовы. О них говорилось выше. Проблема проектирования и монтажа может возникнуть при одновременном примыкании 2-х и более скатов друг с другом.
  • Конек. Предназначен для соединения скатов в верхней точке их соприкосновения. Должен выполнять функции защиты от внешних погодных факторов, а также является важным элементом при создании вентиляции крыши.
  • Дополнительные элементы. К ним относятся защитный парапет, снегозадержатели на крыше, вентиляционные трубы и т.д. Актуальность монтажа определяется еще на этапе проектирования и связана с особенностью конструкции и ее свойствами.

Все это напрямую сказывается не только на строительстве, но и на ремонте сложной кровли. Профессиональный подход заключается в создании инструкции для проведения восстановительных или обслуживающих работ. При этом предусматриваются меры безопасности.

Совет

Также к расчетной снеговой нагрузке суммируют ее возрастание за счет нахождения на крыше рабочего персонала.

Распространенные виды ↑

Если была выбрана сложная конструкция крыши, то сразу нужно подготовиться к увеличению расходов по ее созданию – как на проектирование, так и на строительство. Чаще всего выбирают проекты с прямолинейными плоскостями скатов. По своей трудоемкости они не сильно отличаются от стандартных, разница составляет в расходе материала.

Вальмовая ↑

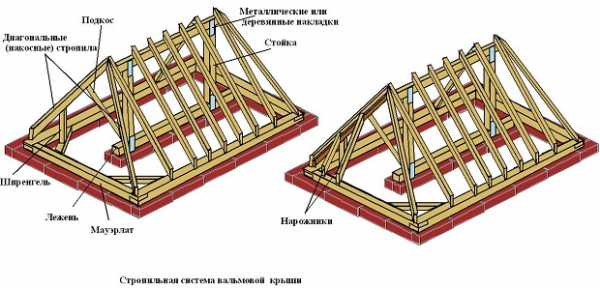

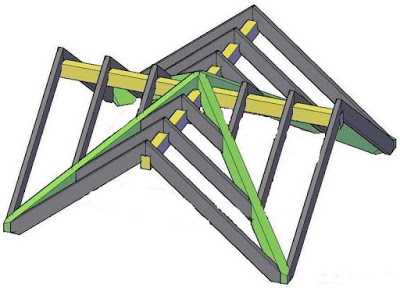

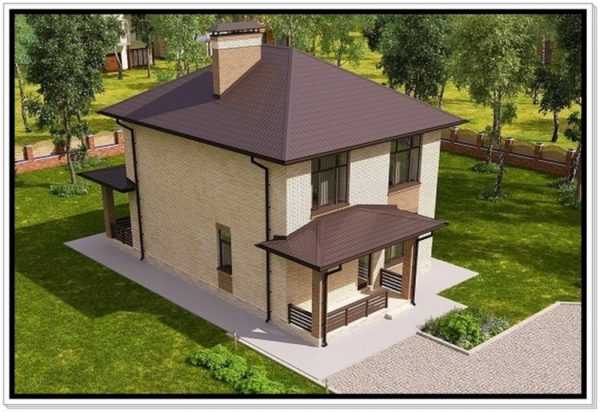

Она состоит из 4-х скатов, два из которых образуют конек здания. Другие имеют треугольную форму и примыкают по торцам крыши. Несмотря на кажущуюся простоту нужно учитывать несколько нюансов при строительстве и обустройстве.

  1. Обеспечение герметичности на стыках ската. Эта задача решается с помощью установки мягкого водонепроницаемого материала с битумной пропиткой и стальных защитных элементов.
  2. Желоба водостока должны располагаться под каждым скатом, формируя замкнутую систему водоотвода.

Вальмовую крышу можно сделать самостоятельно. Главное, учитывать снеговую нагрузку и правильно рассчитать ее вес. Он не должен превышать заданный параметр для несущих стен здания.

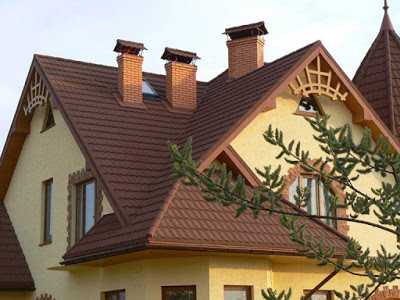

Многощипцовая ↑

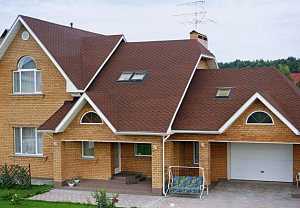

В конструкцию входит несколько пар скатов, соединенных между собой ендовами. Это один из ярких примеров сложной кровли. Видео подобных зданий привлекают своей оригинальностью, но при выборе проекта с подобной крышей могут возникнуть трудности. Прежде всего – это большой вес. Поэтому самостоятельное проектирование и строительство подобных конструкций не рекомендуется.

К положительным сторонам многощипцовой крыши можно отнести по-настоящему индивидуальный дизайн и возможность использования чердачного помещения в качестве жилого. Обычно для этого устанавливают мансардные окна.

Нужна ли сложная кровля для стандартного дома? Для ответа на этот вопрос нужно определиться с бюджетом строительства и требованиями к внешнему виду здания. Зачастую делают крышу обычной двухскатной. Но если есть желание сделать интересный и отличающийся от других дом – сложная кровля будет оптимальным способом на практике реализовать подобный проект.

© 2019 stylekrov.ru

stylekrov.ru

Крыша частного дома: виды, конструкции и фото

Строительство своими руками поможет существенно снизить стоимость как отдельного этапа работ, так и всего проекта в целом. Крыша является масштабной конструкцией, поэтому на её возведение уходит существенная часть бюджета застройки. Для сокращения затрат можно отказаться от услуг строительной бригады и сделать всё самостоятельно. Чтобы иметь представление о предстоящем объёме работ, достаточно ознакомиться с разновидностями кровли, их назначением и особенностями.

Какую построить крышу будет проще и экономичнее

В зависимости от установки конструкции крыша может быть плоской, когда угол наклона не превышает 12 градусов, и скатной — наклон превышает обозначенную величину. Плоские кровли сооружаются с уклоном в 1–3 градуса, чего будет достаточно, чтобы своевременно отвести влагу с поверхности. В целом этапы возведения плоских сооружений сходны, различия имеются только в их обустройстве. В зависимости от очерёдности укладки утеплителя и слоя гидроизоляции существуют обычные и инверсионные крыши. Второй вариант отличается тем, что монтаж водонепроницаемого утеплителя осуществляется поверх гидроизоляции.

Устройство разных кровель во многом сходно, но каждый тип имеет свои индивидуальные особенности

Несущий каркас плоской кровельной системы собирается из монолитного железобетона, металлопрофиля и металлических балок или деревянных стропил. Для экономии пространства плоские крыши успешно используются для отдыха, когда они застилаются специальным покрытием или засеиваются травой. Ухаживать за газоном очень просто — трава поливается как обычные растения, а земля на зиму переносится в тёплое помещение. Создать зелёные лужайки не составит труда, важно только помнить о необходимости устройства гидроизоляционной полимерной мембраны, стоимость которой достаточно высока.

Иметь цветущую поляну над головой, конечно, интересно, но более практичным вариантом кровли считается скатная конструкция. Среди ярких преимуществ такой крыши — возможность естественной очистки от снежных масс и влаги благодаря большому углу ската, а также высокая надёжность по сравнению с плоской поверхностью. Здесь появляется свободное пространство, которое может служить мансардой или чердаком. Отрицательными моментами при строительстве скатной конструкции являются высокая стоимость материалов и сложность выполнения ремонта в случае появления дефектов.

Преимуществом скатной крыши является возможность устройства мансардных помещений на верхнем этаже

Особенности двускатной (шипцовой) крыши

Эта форма считается наиболее распространённой, что объясняется её эффективностью для отвода влаги от выпавших осадков. Сделать односкатную и двускатную кровлю одинаково просто, при этом постройка будет прочной, если оборудовать её замкнутой стропильной системой. Схема двускатной крыши доступна для понимания даже начинающими мастерами, а материала на неё потребуется минимальное количество. Размещение оконных проёмов во фронтонах целесообразнее их установки на скатах, поэтому оборудование мансарды не вызовет трудностей.

Скатные крыши могут иметь разную форму, но все они хорошо отводят воду при выпадении осадков

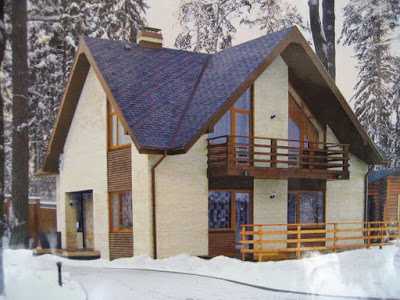

Форма крыши не обязательно должная быть симметричной — при желании уклон скатов можно сделать разным, от этого будет зависеть и планировка внутренних помещений. Если же план дома предполагает форму, отличную от прямоугольника, то крыша будет ещё более сложной формы.

У двускатной кровли могут быть:

  • наклонные и висячие стропила;
  • неравномерные углы наклона;
  • различные по размеру карнизные свесы.

Двускатная крыша является наиболее популярной для домов прямоугольной формы

Двускатная конструкция сооружается в два этапа:

  1. Сначала поверх несущих балок строится обрешётка.
  2. После этого осуществляется монтаж кровельного покрытия. Для сборки обрешётки и стропил подбираются доски и брусья, а также болты, гвозди или специальные соединительные элементы в качестве крепежа. Стропила могут быть изготовлены и из металлических профилей, подходящих для покрытия больших пролётов без дополнительного применения подкосов и стоек.

Не нужно беспокоиться о сложности работы с металлическими конструкциями: на промышленных предприятиях их изготавливают с высокой точностью, поэтому они легко монтируются даже непрофессиональными застройщиками. Единственным недостатком таких элементов является большой вес, что вызывает трудности для подъёма на крышу, а также увеличивает нагрузку на несущую конструкцию дома во время эксплуатации.

Устройство стропильных ферм для двускатной крыши зависит от размеров дома

Видео: стропильная система двускатной крыши

Устройство мансардной кровельной системы

Мансардная крыша может быть любой формы и типа, главное — это наличие ломаного ската, увеличивающего высоту внутреннего помещения. Благодаря такому решению удаётся минимизировать угол наклона потолка в будущих комнатах. Наличие ломаного стропильного контура характерно для крыши любой разновидности: двускатной, вальмовой и других.

Мансардная крыша позволяет оборудовать более просторную комнату на втором этаже

В мансардной кровле верхняя и нижняя балки стропил связаны вместе — так создаётся высокопрочная конструкция при незначительном уменьшении сечения каркасных частей. Строительство несущей системы такой крыши в отличие от каркасов с прямым скатом несколько сложнее, а большая площадь кровли сказывается на увеличении стоимости. Однако все дополнительные расходы окупаются за счёт получения большей жилплощади.

Поскольку мансарда устраивается сразу над помещениями нижнего пояса, то на одном из этапов работ выполняется укладка межэтажного перекрытия, заменяющего кровельную стяжку. Если неправильно рассчитать схему проекта по параметрам дома, то по высоте мансардное помещение будет намного ниже остальных. Чтобы этого избежать, при возведении современных домов чердаки обустраиваются крышей с прямой линией, а не ломаной. Такой вариант обеспечивает расположение стен мансардных комнат под острым углом.

В современных домах мансарда представляет собой полноценное жилое помещение с высокими потолками

Видео: устройство мансардной крыши

Возведение вальмовой крыши

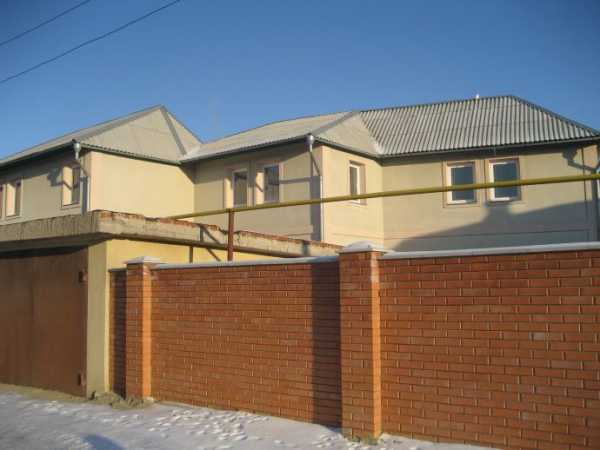

Особенность вальмовой конструкции заключается в замещении фронтонов двумя скатами в виде треугольника, тогда и сами скаты называются вальмами. Верх скатов оборудуют слуховыми окнами. Сложность выполнения работы и необходимость точно следовать требованиям проекта исключают возможность самостоятельного строительства. Несмотря на дополнительные расходы на оплату услуг профессиональной бригады, можно быть уверенным в высокой прочности системы и её устойчивости к воздействию климатических факторов.

Вальмовая крыша намного сложнее в изготовлении, чем двускатная

В этом случае неизбежны затраты и на кровельное покрытие, но при выборе экономичных материалов типа шифера или ондулина можно сделать крышу даже экономичнее двускатной. Благодаря оборудованным скатам, по всему периметру строения можно сделать несколько навесов, которые защищали бы стены от дождя и снега. Что касается полезной площади чердака, то вальмовая конструкция уступает кровлям другой формы.

Вальмовые крыши представлены разнообразными вариациями:

  • полувальмовая — конструкция, похожая отдельными элементами частично на двускатную, частично на вальмовую;

    Скаты вальмовой крыши могут быть разных размеров и форм

  • вальмовая кровля с козырьком и другими дополнительными элементами.

Ещё одним неудобством при монтаже может быть установка окон в готовые скаты с уложенным кровельным материалом. Даже во время их эксплуатации возникают сложности, чего нельзя сказать о конструкциях, оборудованных во фронтонах.

Видео: как поставить стропильную систему вальмовой крыши

Устройство полувальмовой крыши

Как уже ранее было сказано, полувальмовая кровля сходна с двухскатной и с вальмовой крышами. Внешними отличительными признаками конструкции выступает трапециевидная форма торцевых фронтонов, покрытых полувальмами. Крыша вполне может быть оборудована окном на фронтоне, при этом полувальмы придают уникальность дизайна всему сооружению.

Интересной по внешнему исполнению может быть полувальмовая крыша, в которой скат перекрывает нижнюю фронтонную часть. Такое расположение позволяет привести оставшуюся часть фронтона к правильной треугольной форме с возможностью установки слухового окна. В частных домах нередко можно увидеть необычные полувальмовые крыши с очень интересным внешним видом.

Полувальмовая крыша очень напоминает двускатную, но смотрится гораздо привлекательнее

Особенности оборудования шатровой крыши

Шатровая конструкция выступает своего рода разновидностью вальмовой кровли и подходит для монтажа на домах с правильной многоугольной или квадратной формой. При грамотной установке симметричность скатов постройки получается поразительная. В этом случае отпадает необходимость возведения конькового элемента, а все её скаты, которых может быть от трёх и более, соединяются в одной точке. Что касается эксплуатации, то такая крыша зарекомендовала себя в качестве устойчивой и надёжной конструкции.

Перед сборкой шатровой кровли проводится масштабная работа по расчёту материалов и созданию проекта, реализацией которого могут заниматься исключительно профессионалы.

Для устройства шатровой крыши дом должен иметь форму правильного многоугольника

Устройство многощипцовой кровли

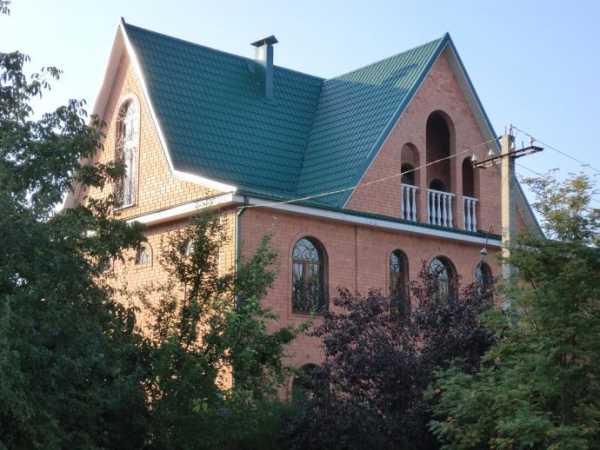

Если здание имеет сложную многоугольную форму, то для него, как правило, строят многощипцовую крышу. Сложность таких конструкций обусловлена необычной стропильной системой, но если проект будет грамотно составлен и правильно реализован, то может получиться уникальное сооружение.

Многощипцовая крыша имеет неправильную форму и сложную конструкцию стропил

Структура такой крыши представлена несколькими элементами, не используемыми в формах других конструкций:

  • щипцами;
  • ендовами в большом количестве;
  • фронтонами;
  • разжелобками.

Дождевая и талая вода легко удаляется с такой кровли без каких-либо дополнительных усилий, что обеспечивается благодаря скатной системе, где кровельные элементы установлены под наклоном к наружным стенам.

Щипец — это верхняя стеновая часть, которую ограничивают два кровельных ската, при этом снизу она не отделена карнизом, как это бывает на фронтонах. Ендова используется в качестве внутренних стыковых углов. В состав щипцовой крыши независимо от конфигурации входят плоскости, точка опоры которых обозначена на одном уровне стены. Для их ограничения с торцовой части устанавливаются фронтоны или щипцы.

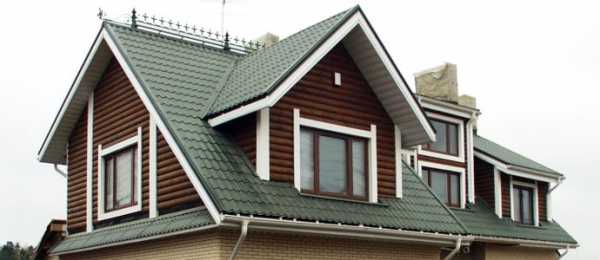

Щипцов на крыше дома может быть много

Строительство многощипцовой крыши для неопытных мастеров станет практически невыполнимой задачей, поскольку для устройства её системы из наслонных и висячих стропил важно точно рассчитать сечение элементов и установить рёбра жёсткости. Для этого потребуется не только терпение, но и наличие навыков подобной работы.

Самым простым способом монтажа многощипцовой конструкции будет устройство двух двускатных кровель, объединённых под прямым углом. Если смотреть на такую крышу сверху, то она будет представлять собой крестообразную фигуру. Если на одном здании построить нескольких элементов с двускатными конструкциями, объединёнными в одну композицию, то внешне такое сооружение будет иметь ещё более необычный дизайн.

Видео: крепление стропил к ендове многощипцовой крыши

Система купольной крыши

При строительстве частных домов крыши купольной и конической формы используются редко. Как уже понятно из названия, такая конструкция имеет округую форму, но накрывается ей не всё помещение, а только какие-то отдельные его части. Так, купольную кровлю хорошо возводить на веранде или декоративных башнях.

Возводится купольная крыша на основе изогнутого каркаса, а в качестве кровельного покрытия в этом случае допускается исключительно мягкий материал типа стеклоизола, рубероида, битумной черепицы, либо гибкий — оцинкованная металлочерепица, пластик. Часто такими кровлями украшают свои дома поклонники старинного стиля с хорошим достатком.

Дом с купольной крышей может быть стилизован под старинную постройку или напоминать сооружение из фантастических фильмов

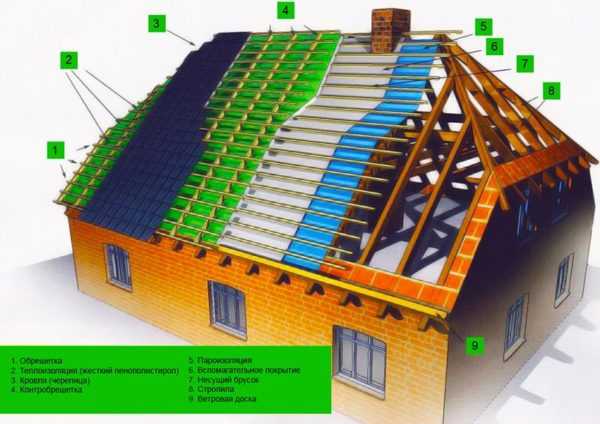

Основные составляющие элементы кровельной конструкции

Строительство крыши производится в несколько этапов, основными среди которых является:

  • создание стропильной системы;
  • обустройство обрешётки;
  • монтаж ограждений.

К дополнительным элементам относятся наклонные части (скатные поверхности, рёбра), горизонтальные детали (коньки, ендовы). Нижний край ската, как правило, оборудуется желобами. Каркас крыши полностью деревянный и складывается из мауэрлата, стропильной системы, основной и обязательной обрешётки, затяжки, стоек и подкосов. По мере готовности скелета крыши, на него укладывается кровельное покрытие.

Стропильная система должна быть долговечной, прочной и при этом обладать небольшим весом, поэтому для её устройства подбирают древесину хвойных пород. Особый состав такого дерева обеспечивает дополнительную защиту от гниения.

Для опоры стропил служит мауэрлат — толстый брус, установленный поверх несущих стен дома на двух его сторонах. В качестве крепёжных элементов используются металлические болты, шпильки или проволока. Поскольку мауэрлат в последующем соединяется со стропильным каркасом, то качество крепления должно быть наилучшим. Для изоляции деревянных деталей используется любой подходящий материал, как правило, рубероид. Так брус прослужит дольше и сохранится лучше. Средняя толщина мауэрлата составляет 15 см и выше по его меньшей стороне.

Основные элементы кровельной конструкции присутствуют во всех видах крыш

Крыша дома устанавливается в постепенно, и каждый её элемент при взаимодействии друг с другом создаёт основу устойчивого каркаса. Незначительная ошибка на любом из этапов работы может сказаться на качестве всего проекта по обустройству кровли.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

  • используются при наличии в доме опорных стен или перегородок;
  • монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
  • представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
  • изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

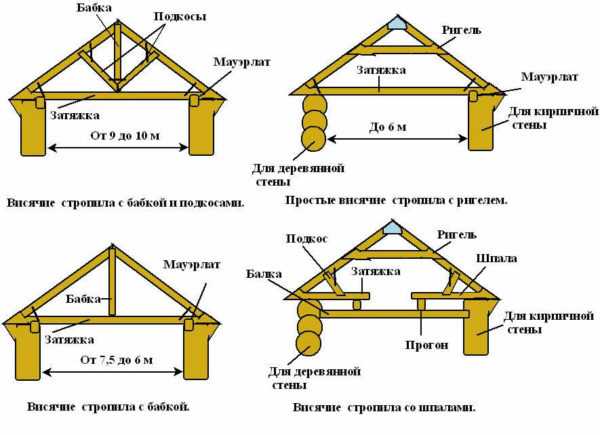

Висячие стропила:

  • монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
  • незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
  • представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
  • не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Обустройство обрешётки и укладка покрытия

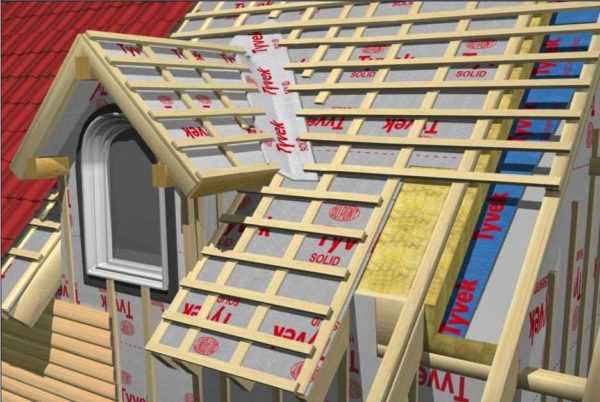

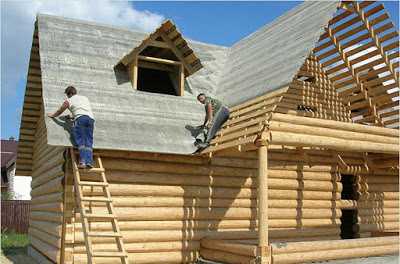

Стропильная система сверху обшивается обрешёткой — она служит своего рода подложкой для кровельного материала. Выбор типа обрешётки зависит от того, какое покрытие используется, и может быть сделан в пользу сплошной или разреженной конструкции.

При использовании рулонных кровель, мягких покрытий, черепицы и других штучных материалов подойдёт сплошная обрешётка. Деревянные доски укладываются с шагом не более 10 мм. Сплошная конструкция будет практичнее, если сделать её в два слоя, а между ними проложить гидроизоляционную прокладку из рубероида, изопласта или других рулонных покрытий. При правильном оборудовании прослойки гарантируется защита крыши от проникновения осадков и воздействия ветра.

На обрешётку в дальнейшем будет укладываться кровельное покрытие

Обустройство разреженной обрешётки осуществляется под листовую кровлю — металлочерепицу, шифер, профлист, ондулин. Высокая нагрузка от такого материала требует укладки бруса толщиной от 2–3 см, при этом расстояние между элементами конструкции должно быть до 60 см. Все деревянные части для защиты от гниения необходимо обработать специальными средствами.

Как только с укладкой обрешётки будет закончено, можно приступать к монтажу кровельного материала. Если требуется дополнительное утепление подкровельного пространства, то допускается монтаж твёрдых утеплителей — подойдёт экструдированный пенополистирол или пенопласт, а также мягкие материалы, например, минеральная вата. Обязательным условием выполнения утепления выступает обустройство пароизоляционного и гидроизоляционного слоя.

Видео: монтаж обрешётки под профнастил

Уникальная конструкция: сложная крыша

Для определения разновидностей крыш, относящихся к сложным, достаточно обратиться к нормативно-правовой базе. Так, СНБ ГЭСН 121.11 описывает особенности кровельных конструкций, представленных по степени сложности в трёх вариантах:

  1. Простая крыша — поверхность распределена таким образом, что 100 м2 оборудовано 1–2 скатами.
  2. Крыша средней сложности — на каждые 100 м2 установлено 2–5 скатов.
  3. Сложная конструкция — крыша с большим количеством скатных элементов (на 100 м2 более 5).

Помимо количества скатов для полного определения степени сложности кровельной конструкции важно учитывать и её форму. В ЕНиР 7 указывается, что любая криволинейная конструкция (купольная, сводчатая, шатровая), на которой совмещаются разные элементы, занимающие более 10% от её площади, является сложной.

Если крыша имеет более пяти скатов, то она считается сложной

Объединив вышеизложенную информацию в одно определение, можно сказать, что для сложной кровли характерно наличие 5 и более скатов или криволинейная поверхность с меньшим количеством скатов.

Обладая привлекательным дизайном, сложная кровля должна справляться со своим прямым назначением — защищать помещения от негативного воздействия внешних условий, не пропускать тепло из дома наружу. Несмотря на кажущуюся простоту, работа по обустройству таких крыш очень трудоёмка и требует максимального профессионализма. При самостоятельном строительстве не гарантируется пригодность кровельных конструкций к дальнейшей эксплуатации, а также есть вероятность столкнуться с лишними расходами материала. Неправильно собранная кровля потребует дополнительного ремонта и новых вложений.

Красивое жилище является показателем статуса его обитателей, поэтому хороший надёжный дом с практичной крышей не только простоит многие годы без повреждений от протекающей сверху воды, но позволит продемонстрировать хороший вкус и достаток своего владельца.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

roofs.club

Сложная кровля 1

Дома бывают разными. Они могут быть одной и той же площади, построенными в одной и той же местности, но одни будут называться «дворцами» и «замками», а другие — просто «постройками». Замышляя строительство коттеджа, которому уготована судьба родового гнезда, будущий домовладелец вряд ли хочет возвести «постройку». А дворец или замок, пусть и совсем небольшой, должен соответствовать канонам стиля, одним из которых является наличие сложной кровли замысловатой конфигурации, многоскатной, с коньками, башенками и прочими традиционными атрибутами. Впрочем, часто сложная кровля — это не только дань архитектурной моде, но также и функционально необходимый элемент дома необычной планировки. Конечно, сложная кровля потребует дополнительных затрат. Но главное — для ее возведения нужны специальные знания и высокая квалификация проектировщиков и строителей.

Архитектура кровли

Член-корреспондент Международной академии архитектуры Жан Вержбицкий в своей книге «Архитектурная культура» написал: «Специфика произведений архитектуры состоит в том, что материальное (функционально-техническое) и духовное нераздельно слито в них, составляя целостность, которая обладает качествами, не свойственными каждой части в отдельности». Строители также разделяют эту точку зрения, полагая, что наличие сложной кровли может быть оправдано как с эстетической, так и с практической точки зрения.

«Сложная кровля, как правило, высокая, если речь идёт о частном домостроении: её высота должна составлять две трети высоты фасада, — считает Алексей Ручан, производитель работ компании «Иллеонстрой». — Это, наряду с наличием ряда разных конструктивных элементов, придаёт ей величественность. И одновременно позволяет эффективнее использовать чердачное пространство, как правило, в качестве мансарды, для которой стоимость квадратного метра площади ниже, чем на основных этажах».

По словам специалиста, если при проектировании фасадов принято придерживаться прямоугольных форм, то для крыш оставляют самые смелые фантазии. Их делают вальмовыми, пирамидальными, многощипцовыми, шатровыми, купольными, коническими и даже моновариантными. Наиболее популярными в этом ряду являются вальмовые кровли, дающие в двух перпендикулярных друг другу фронтальных сечениях треугольник и трапецию. Если же основание дома квадратное, то вальмовая кровля трансформируется в пирамидальную четырёхскатную.

«Кровля, образованная пересечением двух скатов разной высоты, называется многощипцовой, — добавляет Василий Десятун, руководитель департамента кровельных систем Группы компаний Металл Профиль, ведущего российского производителя кровельных и фасадных систем. — Она имеет очень привлекательный вид, хороша для домов сложной планировки, с пристройками».

Однако специалист советует не забывать, что чем сложнее конфигурация кровли, тем более детального и тщательного расчёта она требует.

Сложная кровля. Ендовы

Одними из наиболее проблемных с точки зрения проектирования и эксплуатации мест любой кровли являются внутренние углы между скатами, получившие название «ендовы», в просторечии — разжелобки. И чем сложнее многоскатная кровля, тем больше у неё таких «узких мест».

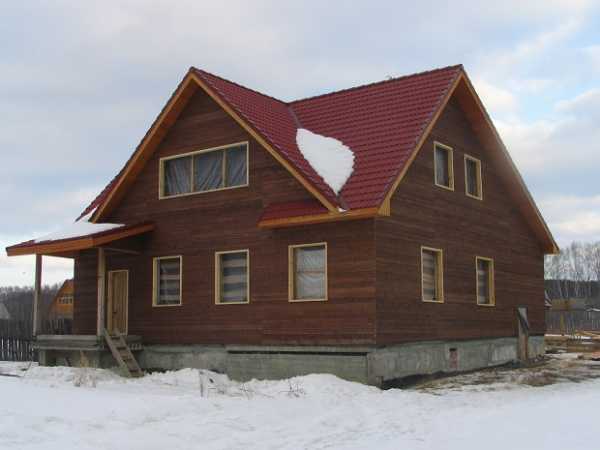

Зимой в ендовах скапливается снег, который оказывает дополнительное давление на скаты под ними. К примеру, снеговая нагрузка для средней полосы России составляет в среднем 180-240 кг/м2 для горизонтальной поверхности. На кровельных скатах оно будет меньше за счёт их уклона. А вот в ендовах, напротив, может достигать величины в 500 кг/м2 и даже больше. И чем сложнее кровля, чем круче её скаты, тем больше на ней таких снеговых мешков.
В то же самое время для скатов с уклоном более 60° давление снега вообще можно не учитывать. «Снег-то им не страшен, но в ветреную погоду высокие крыши подвержены влиянию эффекта паруса с аэродинамической силой, создающей давление до 35 кгс/м?, — предупреждает Роман Устименко, технический специалист компании «Кровмаркет». — Воздушный удар под гидроизоляционный ковёр крыши, концентрированное давление в ендовах в сочетании с разряжением с противоположной стороны могут повредить кровлю». Именно поэтому нередки случаи, когда ураганы разрушают сложные кровли, для которых характерны большие площади гидроизоляционных ковров. Поэтому многие специалисты считают, что норматив для максимальной скорости ветра в 100 км/час, который установлен для расчёта крыш, следует увеличивать при проектировании кровель сложной конфигурации.

Помимо снега и ветра, есть ещё ливневые дожди. Для простых двухскатных крыш они совершенно безопасны. Но чем больше ендов, тем серьёзнее воздействие водяных потоков на кровлю. Так, при дожде интенсивностью 50 мм на крышу площадью 60 м2 в час обрушится до 3 т воды, которая устремится в ендовы. В минуты пиковых осадков уровень воды в разжелобках может достигать 10-20 сантиметров. При сильном ливне вода часто переливается через желоба в ендовах, что приводит к протечкам. Избежать подобных неприятностей помогут правильное проектирование кровельной системы и надёжная гидроизоляция.

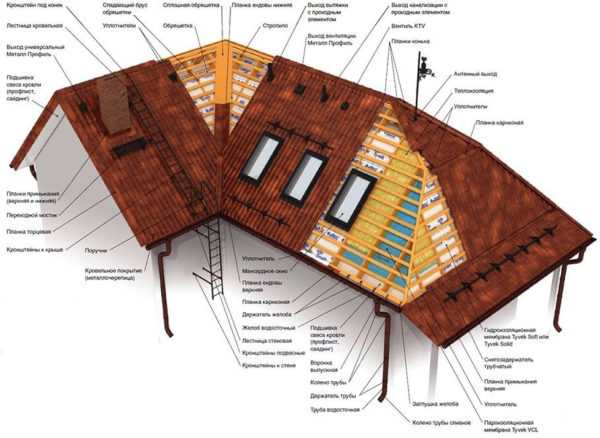

Особенности проектирования и монтажа сложных кровель

Специалисты в один голос утверждают, что сложные кровли требуют тщательной проектной проработки. Строить их на глазок — опасно. Даже если не принимать в расчёт переменные снеговые, ветровые и ливневые нагрузки, только квалифицированный проектировщик сможет точно рассчитать силу постоянного давления стропил, прогонов, обрешётки и кровельного пирога на мауэрлат. Что касается непогоды, вызывающей переменные составляющие, обусловленные превратностями погоды, то здесь вычисления усложняются. «В многоскатной крыше всё взаимосвязано. Стропила должны выдерживать постоянную и переменную нагрузку. Во многом особенности проектирования зависят также от выбора кровельного материала», — говорит проектировщик Андрей Костиков.

К примеру, если кровельное покрытие, в силу своих физико-химических свойств, способно потерять гибкость, то крыша может дать течь. Причина заключается в том, что для многоскатных конструкций всегда закладывается максимально допустимая величина прогиба стропил, которая не должна превышать 1 см на 2,5 м длины. Иначе говоря, шестиметровый скат, даже усиленный внутренними раскосами, может прогнуться на 2,5 см, и это допускается строительными нормами. Таким образом, кровельное покрытие должно выдерживать эти колебания, то есть обладать достаточной эластичностью на изгиб.

Здесь самое время вспомнить о покрытиях на битумной основе, включая гибкую черепицу, для которых, с одной стороны, характерна ковровая монолитность, а с другой — остекление (полная потеря эластичности) в мороз. Прогиб скатов под тяжестью снеговой шапки или в результате воздействия шквалистого ветра лишает битумный ковёр жёсткой опоры и увлекает его за собой. Это всё равно что согнуть хрупкое стекло. В результате целостность покрытия может быть нарушена, и оно потеряет устойчивость к воздействию воды и ветра. Такого принципиального недостатка лишены металлочерепица и цементно-песчаная черепица.

Однако цементно-песчаная и натуральная черепицы требуют монтажа на обрешётку мощной гидроизоляции, например, наплавляемой подложки из рубероида: только так можно защитить эти типы кровель от протечек в ендовах. Но рубероид, опять-таки, имеет битумную основу и, подобно гибкой черепице, может быть повреждён в сильный мороз.

Таким образом, полностью избежать перечисленных проблем поможет металлочерепица. «В этом случае роль водоотвода на внутренних пересечениях скатов сыграет нижняя планка ендовы с краями по 300 мм в обе стороны. Герметизация между собственно листами металлочерепицы и планками ендов осуществляется с помощью самоклеящегося пористого уплотнителя, а крепление всех элементов покрытия производится оцинкованными саморезами с окрашенной головкой и ЭПДМ-прокладкой», — объясняет Василий Десятун (ГК Металл Профиль).

Тем не менее, никакое кровельное покрытие, включая металлочерепицу, не даёт 100% гарантии от протечек. Тем более если вспомнить, чем может быть чреват прогиб под воздействием снеговой или ветровой нагрузки. Да и конденсат, образующийся на тыльной поверхности листов металлочерепицы, так же, как и дождевая вода сверху, собирается в ендовах. Поэтому они по-прежнему остаются зоной повышенного риска и требуют особо надёжной подкровельной гидроизоляции.

Учитывая это обстоятельство, даже при использовании надёжных гидроизоляционных мембран под ендовами их монтируют внахлёст в 2-3 слоя. Если ендов много, это усложняет монтаж и существенно повышает расход материала. Поэтому для сложных кровель предпочтительны более эффективные решения, например, диффузионные мембраны D?rken DELTA®-VENT N из трёхслойного нетканого полипропилена, соединённого послойно на молекулярном уровне ультразвуковой сваркой. «Благодаря высокой прочности и трёхслойной структуре мембрану DELTA®-VENT N можно укладывать в один слой даже на наиболее проблемных участках кровель: под ендовами, примыканиями, в узлах сопряжения, т.е. в тех местах, где обычные гидроизоляционные мембраны и плёнки укладывают в 2-3 слоя», — отмечает Валерий Нестеров, генеральный директор ООО «Дёркен».

Стропилная система

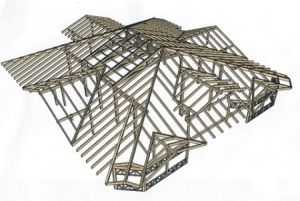

Сложная кровля автоматически подразумевает и сложную стропильную систему: на мауэрлате крепится каркас, состоящий из хитросплетений стропил, затяжек, стоек, подкосов и ригелей. Зачастую это схемы из множества треугольников, реализованных из бруса и досок. К примеру, шпиль радиусом три метра и четырёхметровой высоты имеет порядка восьми стропил, а в конусной конструкции их число может вырасти до 24. Вопрос, чем крыть подобные башни, становится главным.

Натуральная или цементно-песчаная черепица в данном случае подойдёт не лучшим образом, разве что формы «бобровый хвост», да и то с применением большого количества ручного труда на её резку. Если же башня венчает крышу, то усиливать придётся всю стропильную конструкцию. Ведь вес черепицы составляет 40-70 кг/м?, а это означает, что рассматриваемая башня с площадью поверхности 19 м? с учётом веса стропил «потянет» примерно на 1,5 тонны. Если же использовать в качестве кровельного покрытия метеллочерепицу (4-5 кг/м?), то вес конструкции будет всего килограммов 200.

А ведь мы рассматривали всего одну башенку, которых, вообще говоря, может быть и несколько. По словам Алексея Ручана (компания «Иллеонстрой»), сложные кровли всегда имеют несравнимо большие площади поверхности, чем простые двускатные. Это означает, что лёгкие кровельные материалы здесь предпочтительнее, особенно в регионах со снежной зимой. Кроме того, за счёт снижения величины постоянной нагрузки на стропильную систему высвобождается резерв прочности для противодействия переменным внешним нагрузкам. В итоге одна и та же стропильная система, крытая, скажем, металлочерепицей, выдержит куда более жёсткий удар стихии, нежели в случае использования натуральной черепицы.

Сложная кровля — ответственный выбор, требующий профессионального подхода к проектированию и монтажу. Но если всё сделано правильно, то дом получит не только модный «головной убор», но и долговечную, надёжную защиту от капризов погоды, а его обитатели — дополнительное полезное пространство, позволяющее существенно увеличить жилую площадь.

Пресс-служба Группы компаний Металл Профиль

Похожие статьи:

www.zs-z.ru

Конструкция многощипцовой крыши: схема с фото

Среди разнообразия различных крыш самой сложной считается многощипцовая.

Однако это не останавливает тех, кто хочет украсить свой дом такой кровлей.


В этой статье мы рассмотрим, что представляет она из себя и чем ее конструкция отличается от конструкций других крыш.

Такие крыши возводятся на многоугольных или квадратных домах.

Зачастую к домам пристраиваются различные помещения, имеющие другую высоту или оснащенные мансардами в чердачном пространстве — многощипцовые покрытия возводятся по различным причинам.

Основная особенность конструкции многощипцовых кровель — это наличие большого числа ендов, разжелобков и ребер.

Конструкция

Простейшая щипцовая крыша — это двускатная крыша, не имеющая фронтонов на торцах.

В такой конструкции щипцом называется верхняя треугольная часть стены.

Если же она отделена карнизом — это будет уже фронтон.

Самый простой пример многощипцовой кровли — соединение двух покрытий двускатного вида под прямым углом.

Сверху такое сооружение представляет собой крестообразную фигуру.

Ендова — это внутренний угол, образованный между двумя скатами.

Зимой в них скапливается наибольшее количество снега, а летом — мусора.

Следует уделять внимание их гидроизоляции, так как протечки чаще всего возникают именно тут.

Ребро покрытия образуется соединениями скатов, в отличие от ендовы оно представляет собой наружный угол, например, конек или соединение двух скатов на четырехскатной крыше.

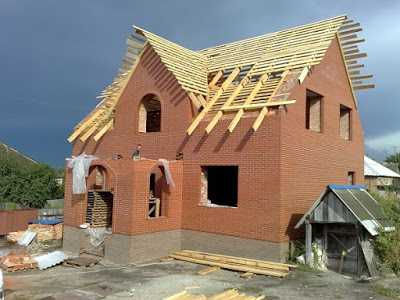

Самая сложная и ответственная часть всей конструкции — это стропильная система, ее следует рассчитывать и изготавливать с повышенной точностью и внимательностью.

Как правило, в ней встречаются наслонные стропила либо висячие.

Стропильную систему мы рассмотрим отдельно.

Фотографии


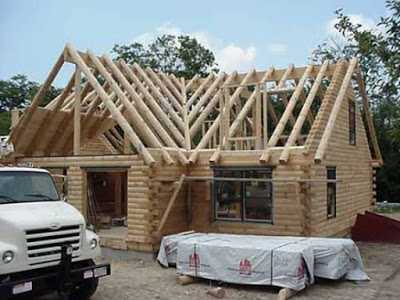

Устройство и порядок возведения стропильной системы

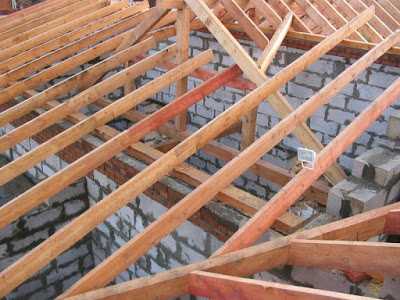

Основой стропильной конструкции является мауэрлат, укладываемый по верху стены и представляющий собой жесткую связанную раму.

К стенам он крепится посредством металлических шпилек, устанавливаемых в армопояс.


Поскольку крыша представляет собой достаточно сложную конструкцию, следует уделить внимание ее чертежу.

Для этого необходимо точно измерить все размеры, подобрать уклон, определить используемый тип стропильной системы, рассчитать стропила, разметить месторасположение ендов, коньков, ребер, а также элементов системы — затяжек, упоров, прогонов, вертикальных стоек.

Прежде всего укладывается мауэрлат — он является основой стропильной системы и принимает на себя все усилия от стропил, передавая их на несущие стены.

Мауэрлат надежно закрепляется на армированном поясе, после чего монтируются стропильные ноги.

При больших размерах дома устанавливаются продольные или поперечные потолочные балки, которые будут служить в качестве затяжек.

Стропильные ноги имеют вид обычных стропил, а если крыша будет вальмовой или полувальмовой — стропила будут диагональными, их будет необходимо усилить нарожниками, а сами они могут быть сдвоенными или спаренными.

Стропила крепятся к мауэрлату посредством запилов, а также металлических пластин, скоб, уголков — это зависит от типа стропил.

Еще об узле крепления стропил к мауэрлату.

О печной трубе на крыше в статье. Выход, устройство, разделка.

О выборе угла наклона кровли здесь. Минимальный и оптимальный углы наклона.

В верхней точке стропила соединяются на коньке, а затем оснащаются пароизоляцией, обрешеткой и контробрешеткой.

Это зависит от кровельного материала, который будет использован в дальнейшем.

Все деревянные элементы следует пропитать антипиренами и антисептиками в целях безопасности и повышения срока службы.

После возведения стропильной системы крыша утепляется и кроется.

Особое внимание следует уделить гидроизоляции, в частности, ендов и разжелобков — в них скапливается вода и снег, и при некачественной гидроизоляции они протекают в первую очередь.

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции.

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

  • Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
  • Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
  • Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как сделать сложную многощипковую крышу над коттеджем. Рекомендации, схемы стропил, чертежи и наглядные фото четырехщипковых вальмовыхкровель различной конфигурации

Многошипцовая крыша имеет высокую конструктивную сложность и цену, потому она обычно используется как уникальное архитектурное решение на больших загородных домах, хозяева которых предпочитают необычный, но оригинальный дизайн. Кроме того, в результате обустройства получается несколько боковых мансард. В связи со сложностью исполнения возвести такую крышу своими руками не представляется возможным.

Однозначно, без привлечения специалистов подобная затея заберет много времени, сил и средств.
Отличным решением для нестандартной формы домов станет многощипцовая крыша. Под такой формой можно подразумевать дом в форме «Т», или «У», или «Г», а также другие, самые разнообразные, многогранные формы. Эта конструкция носит имя от названия «щипец», которое обозначает верхнюю часть стены, с двух сторон окруженную скатами. То есть, по сути, щипец – это тот же фронтон, только не имеющий карниза и каких-либо других архитектурных элементов. Простыми словами – это голый кусок стены, возможно с оконным проемом.

Виды многощипцовой крыши бывают разнообразные, и сколько щипцов имеет дом, так и будет называться крыша: три – трехщипцовая, четыре – четырехщипцовая, шесть – шестищепцовая, восемь – восьмищепцовая. Дома круглого, квадратного и прямоугольного – типичных периметров, также могут иметь в качестве окончания многощипцовую крышу. Это общее название, как вы уже поняли, крыши, в которой несколько щипцов. С этим понятно, теперь разберемся с конструктивной частью для большей ясности происхождения этого вида крыши.


Конструкция многощипцовой крыши сложна в том плане, что имеет не только наружные ребра, но и внутренние, именуемые как ендова. Они являются ключевыми узлами, так как должны выдерживать мощные нагрузки, поэтому под ними должна присутствовать система подпорок и раскосов. Однако главнейшим узлом, который вмещает в себе конструкция многощипцовых крыш, принято считать место пересечения коньковых брусов (верхних горизонтальных, к которым сопрягаются стропила), в которое, помимо всего, происходит примыкание ендов. Этому узлу обеспечивает устойчивость вертикальный стояк – массивный брус, подпирающий его снизу, враспор перекрытию.

Устройство многощипцовой крыши усложняется на всех этапах устройства, начиная от настила, устройство «пирога», особенно – гидроизоляции внутренних углов, заканчивая настилом кровли. Чем более тяжелый кровельный материал покрытия, чем больше нагрузки от осадков – тем более сложная каркасная конструкция стропил, раскосов, подпорок. Нередко под такими кровлями оборудуют жилое помещение (мансардный этаж), а это вмещает в себе дополнительные работы по теплоизоляции, пароизоляции и др. Однако, в таких кровлях имеется преимущество: каждый щипец можно запросто оборудовать оконным проемом, поэтому, устройство оконных проемов в самом каркасе кровли можно свести к минимуму или вообще на нет.

Среди крыш с прямыми плоскостями скатов, многощипцовая крыша относятся к сложным видам крыш с многочисленными пересечёнными скатами и внутренними углами между их стыков. Она возводится на строениях, которые отличаются сложной планировкой разной геометрической формы, многоуровневыми мансардами и чердачными помещениями.

Многощипцовая крыша считается сложной конструкцией.Сложность конструкции объясняется наличием в таких крышах большого числа ендовых и фронтонов, устройство которых вызывает специфические сложности и дополнительные затраты.

Обустройство ендовы требует особо пристального внимания, ведь именно по ним будут в будущем протекать потоки дождевой и талой воды. Также в этих местах наблюдается наибольшее скопление снега, а поэтому они должны обладать значительной несущей способностью и герметичностью. Профессиональное формирование ендовы, основного уязвимого элемента кровельного перекрытия, обеспечивает надёжный отвод с крыши талых и дождевых вод.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

· фронтоны и фронтонные свесы;

· ендовы, образующиеся при сопряжении щипцов;

· конёк крыши.

Разновидности многощипцовых крыш

Форма многощипцовой крыши может быть самой разнообразной и ограничиваться только фантазией застройщика или проектировщика. Количество щипцов (двускатных элементов с коньком) в крыше может быть от двух до неограниченого количества. Скаты крыши могут иметь форму треугольников и трапеций.

В качестве покрытия для многощипцовых крыш, могут применяться любые кровельные материалы, но при условии правильно сконструированного каркаса крыши (стропильной системы), способного выдерживать все приходящиеся нагрузки на крышу в процессе её эксплуатации.

Преимущества и недостатки многощипцовых крыш

Многощипцовая конструкция кровли имеет определенные преимущественные характеристики. К ним относятся:

· оригинальные, неповторимые, изящные формы крыши;

· идеальное сочетание со строениями любых архитектурных форм;

· сбалансированная стропильная система;

· возможность обустройства просторной мансарды и значительного увеличения её полезной площади;

· отсутствие риска застаивания дождевых и талых вод вследствие большого наклона поверхности кровли и наличию разжелобков;

· надёжность, прочность, долговечность конструкции;

· соответствие стоимости многощипцовой кровли эксплуатационным и эстетичным характеристикам.

В перечень недостатков кровли такого вида внесены: уровень сложности проведения монтажа, наличие большого количества ендов, усложняющих процесс обустройства, ухода и обслуживания крыши, а так же большой расход строительных материалов. Устройтво многощипцовой крыши относится к трудоёмким строительным работам, для проведения которых необходимо обращаться за помощью профессиональных специалистов. Монтаж крыши занимает больше времени.

Несмотря на серьёзные недостатки сложной архитектурной формы, эстетичный, оригинальный, презентабельный вид и эксплуатационные характеристики многощипцовой крыши по праву заслуживают похвалу и внимание владельцев частной собственности.

Многощипцовую крышу устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Строения с многощипцовой крышей обладают оригинальным дизайном. Этот вид крыши считается самым популярным. Пришел он к нам с Запада и стал эффективно применяться для возведения различных строений. Предварительно составляется проект всей конструкции в специальной программе, чтобы была возможность визуально оценить внешний вид будущего дома. Отличие многошипцовой крыши заключается в сложности ее сооружения. При этом она будет выглядеть очень оригинально, а строение с ней – изысканным и необычным. Примечание. Дома для сооружения такой конструкции могут быть любой формы и размера. Гораздо проще сооружать кровлю этого типа на зданиях с прямоугольной или квадратной формой. Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на мансардах, которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Преимущества многощипцовой крыши
Привлекательный внешний вид. Кровля получается массивной и необычной. Проект ее может быть любым. Все зависит от параметров строения и его функциональных возможностей.
Прочность и надежность. Такая крыша легко способна выдержать на своей поверхности значительные нагрузки и при этом не изменить своего первоначального вида. Все это обеспечивается сбалансированным каркасом стропильной системы.
Долговечность. Срок эксплуатации кровельной конструкции неограничен. Правда, стоит учесть, что большую роль играет материал для ее сооружения и оформления.
Практичность. На крыше такого вида не будут скапливаться осадки. Все благодаря скатам, которые расположены под большим углом наклона.
Эффективность. Использовать пространство под крышей можно по своему усмотрению. Можно сделать там комнату. Именно по этой причине предварительно составляется проект не только дома, но и кровли.

Но несмотря на достоинство этой крыши, есть и ряд недостатков:
Сложность возведения кровли... Работы требуют профессиональной подготовки, особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые расскажут, как правильно разработать проект крыши и учесть нагрузки кровельного материала на стропильную систему.
Большой объем отходов отделочных и строительных материалов. Из-за того, что основной характеристикой многощипцовой крыши является наличие определенного количество скатов и изгибов, то и средства для ее сооружения будут использоваться нерационально.
Является одной из самых дорогостоящих крыш.

Многощипцовые крыши еще называются четырехскатными вальмовыми кровлями. С возведением такой конструкции может справиться даже не каждый профессионал.

Строительство таких крыш сопровождается формированием вентилируемых чердаков, полностью изолированных от всех отапливаемых помещений дома.

Четырехскатные вальмовые кровли сложны еще тем, что их монтаж связан с большим расходом кровельных материалов, а после их возведения остается много отходов. Полувальмовые кровли формируются несколькими скатами.

Несмотря на то что смотрятся такие крыши очень красиво, их проекты достаточно сложны в реализации, так как они сопровождаются образованием ендов, требующих тщательного проведения гидроизоляционных работ.

Однако выразительный и стильный вид многощипцовых кровлей стоит того, чтобы приложить максимум усилий при их монтаже.


Особенности многощипцовых крыш

Несмотря на сложности, возникающие при воплощении в жизнь сложных архитектурных форм многощипцовых кровлей, они очень часто используются при возведении частных домов.

По сути, многощипцовая крыша не несет никакой функциональной нагрузки, но при этом выполняет колоссальную работу в создании внешнего архитектурного стиля сооружения.

Самая простая стропильная система многощипцовой крыши представляет собой не что иное, как пересечение под углом 90 градусов двух двускатных крыш.

При возведении стропильной системы многощипцовый кровли используются такие элементы, как стропила, прогоны, мауэрлат. Как и в любой кровельной конструкции, мауэрлат представляет собой опорный брус, посредством которого передаются нагрузки со стропильных ног на несущие стены дома.

Помимо этого, мауэрлат является связующим звеном между кровельной конструкций и стенами сооружения. Он изготавливается из деревянных брусков с сечением 150 на 100 мм или 150 на 150 мм и длиной около 1,5 м. Для монтажа стропил, как правило, используются доски размером 150 на 50 мм.

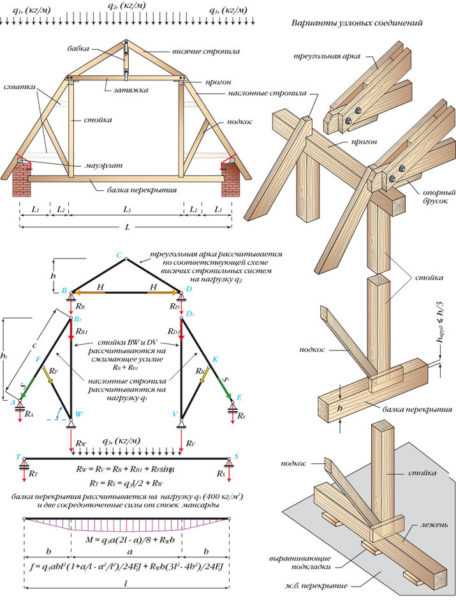

Стропильная система бывает двух видов: висячего и наслонного типа. Ее выбор зависит от наличия или отсутствия внутренних несущих стен или любых других опор, их заменяющих. Иногда при формировании крыш, имеющих сложные архитектурные формы, целесообразно использование обоих видов стропильных систем.

В области соединения двускатных крыш рекомендуется установка диагональных (накосных) стропил, на которые в будущем будут опираться нарожники, представляющие собой укороченные опорные элементы. Вследствие того, что накосные стропила в процессе эксплуатации повергаются воздействию достаточно больших нагрузок, при монтаже рекомендуется проведение их усиления.

В верхней части стропильная конструкция соединяется коньковым прогоном, который изготавливается из соединенных между собой досок или бруса достаточного сечения. В том случае, если требуется проведение дополнительного усиления конструкции, рекомендуется установка промежуточных прогонов.

После завершения монтажа стропильной системы приступают к укладке гидро-, паро- и теплоизоляционных слоев. Укладка материалов производится перпендикулярно кровельным скатам с напуском, как минимум, 15 см и обязательной проклейкой стыков соединительной лентой.

После укладки гидроизоляционного слоя монтируются элементы контробрешетки, для обустройства которой используются бруски с сечением 50 на 50 мм либо доски 32 на 100 мм. Монтаж обрешетки выполняется в соответствии с требованиями, предъявляемыми производителями выбранного кровельного материала.
Конструкционные особенности многощипцовых кровлей

Как уже было сказано ранее, многощипцовые крыши представляют собой достаточно сложные конструкции. Некоторые их фрагменты могут состоять из вариаций двускатных кровлей, соединенных между собой в сложные архитектурные конструкции.

Этапы возведения многощипцовой крыши

· Снятие с сооружения всех необходимых замеров.

· Создание проекта.

· Правильный расчет размеров стропил и всех элементов конструкции.

· Установка мауэрлата.

· Монтаж стропильной системы.


· Укладка гидро-, тепло- и пароизоляционного слоев.

· Монтаж контробрешетки и обрешетки.

· Укладка кровельного материала и устройство ендов и ребер жесткости.

Выбор уклона кровельных скатов напрямую зависит от выбранного кровельного материала, климатических особенностей местности, интенсивности ветровых нагрузок, а также размеров снежного покрова и архитектурных особенностей.

Многощипцовая крыша имеет достаточно сложную конструкцию, и для того, чтобы она была надежной защитой дома, она должна быть правильно смонтирована.

А для того чтобы это произошло, она нуждается в обустройстве таких элементов, как разжелобки, ендовы и ребра жесткости, от качества установки которых напрямую зависит надежность будущей кровли.

Многощипцовая крыша – конструкция достаточно сложная. Ее отличает наличие многочисленных пересечений скатов, при которых образуются ендовы, так называются сформированные внутренние углы. Ендова считаются наиболее ненадежным элементом. Действительно, по ним протекает максимально большое количество воды, при том что уклон у их существенно меньше, чем у скатов. Там же скапливается снег, увеличивая нагрузку на кровлю. Поэтому ендова можно считать «слабым» местом подобных конструкций. Так что, эта крыша сложна не только по своему устройству, но и следить за ней совсем непросто.

В местах соединения скатов кровли образуются также ребра, но, в отличие от ендов, они формируют внешний угол.

Яркой их иллюстрацией является, например, место, в котором два ската в четырехугольной кровле соединяются.

Форма строения при возведении данного вида бывает либо многоугольной, схема которой представлена ниже, либо квадратной. Ее можно устанавливать на домах со сложной планировкой или на мансардах, для которых необходимо обеспечить особое дополнительное боковое освещение. Для пристроек таких строений характерна разная высота.

Однако ни это, ни значительная стоимость, ведь сложность геометрической формы конструкции приводит к повышенному расходу материала, не становятся препятствием для тех, кто стремится завершить свою постройку интересным и оригинальным акцентом.

Многощипцовая крыша, чертеж которой для многих может показаться не менее сложным, тем не менее может быть возведена самостоятельно, но при условии строгого соблюдения требований технологии строительства
Как сделать многощипцовую крышу: советы по устройству

Многощипцовая может объединять под единой кровельной конструкцией целый ряд крыш, отличающихся по своему типу и назначению. Сложность ее устройства заключается в большом количестве ребер, ендова, разжелобков. Шпиль ее носит, скорее, художественный характер, и его часто используют для установки башен и куполовидных кровель, подчеркивающих архитектурный стиль. Одними из самых популярных сегодня считаются двухуровневые покрытия и полувальмовые крыши.
Устройство стропил

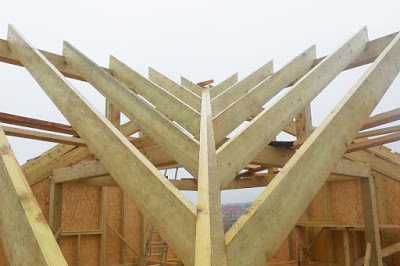

Основой кровельной конструкции является стропильная система. Наиболее часто в ней сочетаются диагональные и висячие стропила, направленные к углам стен. Сложность подобных конструкций заключается в том, что все скаты опираются не на мауэрлаты, как обычно, а на диагональные ноги. То есть несущая способность конструкции зависит не только от расчета сечений элементов системы, но и от выполнения узлов соединения и установки элементов жесткости.

Основным узлом считается стык в одной точке коньков одного уровня разных участков кровли . Коньковые брусья соединяются под прямым углом, но, помимо этого, в каждый из этих углов входят и накосные ноги, которые практически для всех стропил являются основной опорой. Прочность данного узла увеличивают за счет установки затяжек.
Накосные стропила превосходят по длине обычные, поэтому их делают спаренными.Такая технология одновременно решает несколько задач:
стропило с удвоенным сечением способно выдерживать увеличенную нагрузку;
сплачивание досок дает возможность получить неразрезную балку большей длины;
при соединении унифицируется типоразмер используемых деталей.

Получается, что для устройства диагональных практически можно применять те же доски, что и для обычных – а использование для любого вида стропил досок равной высоты упрощает конструктивное решение узлов крыши. К тому же на них опираются полуноги или нарожники, благодаря чему наслонные опоры в состоянии нести нагрузку, которая порядка полутора раз больше, чем максимальная нагрузка для обычных стропил.

Опирание нарожников на диагональную ногу выполняют двумя способами:
Опирание на верхнюю поверхность. В стропилах делается разрез таким образом, чтобы половина их сечения – верхняя, оказалась над диагональной ногой, а нижняя – опиралась при этом на боковую поверхность.
Опирание на боковую поверхность. Главным в это случае является, насколько качественно подогнаны опорные части. Нижезакрепленное стропило можно прочнее соединить с брусом диагональной ноги, если прибить дополнительную опорную бобышку из обрезка.

Низ накосных опор обычно для посадки на шпренгель, балку из бруса, прокинутую по пересекающимся внешним стенам на угол, прибоину или консоль прогона подрубают в горизонт и крепят гвоздями.

А вот диагональные опоры, расположенные в ендова, подпирать шпренгельной фермой нельзя.

Шпренгельная ферма – это шпренгельная конструкция с установленными двумя подкосами.

Дело в том, что ендова формирует внутренний угол стен, поэтому их необходимо подпирать стойками или, в крайнем случае подкосами.

Кстати, монтаж кровельного покрытия в случае многощипцовой крыши начинают о с устройства ендов, которые образованы при пересечении взаимоперпендикулярных плоскостей. При этом технология исполнения данного узла целиком зависит от материала, используемого в качестве основного для кровли.

Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу.

Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.
Что представляет собой многощипцовая кровля

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

Такой тип, как крыша обычная полувальмовая своими руками, образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.
Щипцовая кровля

Крыша щипцовая — это кровля самая тяжелая в устройстве крыш, так как в конструкции присутствуют множество ендов, разжелобков, ребер. Она в основном используется в сооружениях с многоугольным проектом строения, трудной архитектурой.

Щипцовую вальмовую крышу часто применяют в строительстве частных домов. Шпиль имеет художественный характер, и устанавливают такие элементы на куполовидные кровли и башни.

Эти кровли полезного смысла не несут, но выполняют значительную работу в создании архитектурного стиля постройки. В индивидуальном строительстве щипцовая крыша представляет собой комплекс нескольких форм, иногда таких замысловатых, что даже сложно их узнать.

На сегодняшний день популярными являются двухуровневые покрытия и полувальмовые кровли.

Вашему вниманию!

Самая простая конструкция представляет собой пересечение между собой под углом 90º двух скатных крыш.

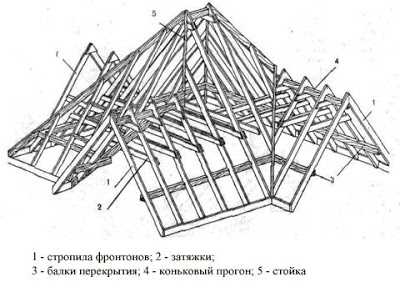

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат перераспределяет нагрузки от крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Он представляет собой бруски из дерева 150х100 мм и 150х150 мм. А также для этого используют куски бруса, имеющие длину 1,5 метра. Собирают стропила для такой крыши из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила бывают висячие и наслонные – это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут одновременно использоваться оба вида стропил.

В местах, где сочленяются двускатные крыши, устанавливают накосные или диагональные стропильные ноги, на которые будут опираться нарожники (укороченные стропильные ноги). Из-за того, что на диагональные стропила действует очень большая нагрузка, их необходимо усиливать – сплачивать в две доски.

В верхней части стропила соединяют коньковым прогоном, изготовленным из сплоченных между собой досок или бруса. В случае необходимости устанавливаются дополнительные промежуточные прогоны.

Совет!

После того, как установят стропильную систему, укладывают гидроизоляционную пленку полосами, перпендикулярно направлению ската, с напуском не менее 15 см, а также с обязательной проклейкой стыков с помощью соединительных лент.

Пристальное внимание следует уделять местам, где расположены ендовы, так как по ним будут идти большие потоки воды.

По стропилам нашиваются бруски контробрешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ применяют бруски, сечением 50х50 мм или же доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкциями по выбранному кровельному покрытию.
Конструкция многощипцовой крыши

Щипцовые крыши

Очень многие владельцы частных домов хотят знать, как сделать многощипцовую крышу.

Этот вид крыш представляют собой довольно сложные конструкции и при устройстве такой конструкции несколько фрагментов здания могут представлять двускатные вариации, которые потом соединяют в единый комплекс, создавая при этом удивительное впечатление.

Строительство четырехщипцовой крыши своими руками состоит из таких этапов:

· необходимо снять правильно размеры дома;

· рассчитать сечение и длину стропил;

· правильно расположить упоры, коньки, ендовы;

· затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» крыши;

· далее необходимо установить стропила, которые закрепляются на мауэрлате запилами или гвоздями;

· потом устанавливается обрешетка, гидроизоляция, само кровельное покрытие, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную крышу с наклонными поверхностями кровли к наружным стенам и при этом обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, материала кровли и архитектурных требований. На отдельных участках угол наклона составляет 90º.
Основные элементы крыши

Схема четырехщипцовой крыши

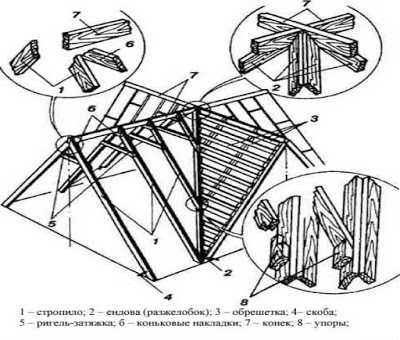

Конструктивная схема четырехщипцовой крыши состоит из таких элементов:

1. наклонных плоскостей – скатов;

2. стропил;

3. обрешетки;

4. мауэрлата;

5. горизонтальных и наклонных ребер;

6. конька;

7. ендов;

8. желобков;

9. свесов;

10. водостоков.

Устройство многощипцовой крыши — это довольно трудоемкий процесс, так как в пересечении скатов следует устанавливать дополнительные диагональные стропила при возведении такой конструкции.
При этом образуются такие элементы, как разжелобки, которые еще называют «снежными мешками». И при устройстве крыши особенное внимание следует обратить именно на эти элементы, так как при некачественной установке – крыша обязательно в этих местах потечет.
Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной.





crovlya-krisha.blogspot.com

Виды крыш частных домов - подбираем правильную конструкцию

Кровля – одна из самых важных деталей конструкции. Она представляет собой архитектурное продолжение дома, завершающее и определяющее его внешний вид. От качественного возведения крыши зависит и внешняя привлекательность здания, и уровень комфорта при проживании в нем.

Для разных по форме, размеру и некоторым другим свойствам типов кровель требуются соответствующие строительные материалы и сложные расчеты нагрузок на детали конструкции.

Влияние угла наклона на виды крыши

По углу наклона крыши делятся на две основные категории.

Плоские

У крыш данного типа угол наклона составляет всего 2-3 градуса по отношению к линии горизонта. Эти кровли не пользуются особой популярностью, поскольку их обслуживание – задача довольно трудоемкая. Во время дождя на такой крыше образуются лужи, а зимой скапливается снег, и его приходится убирать своими силами.

Как использовать профлист для крыши: советы для новичков и профессионалов.

Если у вас имеются вопросы по устройству крыши из металлочерепицы, ответы на вопросы собраны здесь.

Среди позитивных моментов можно назвать возможность значительной экономии при возведении односкатной крыши, поскольку для этого потребуется значительно меньше строительных материалов. Кроме того, можно с пользой использовать получившуюся дополнительную площадь – например, превратить ее в небольшой сад или зону отдыха.

Скатные кровли

Отличаются практичностью и удобством при эксплуатации. Угол их наклона начинается от 10 градусов. На крышах данного типа дождевая вода и снег не скапливаются, а отходят по водоотводам. Это одна из главных причин их популярности.

Скатные кровли делятся на следующие типы:

  • односкатная;
  • пологая двускатная;
  • крутая двускатная;
  • мансардная (ломаная) двускатная;
  • четырехскатная полувальмовая;
  • вальмовая четырехскатная;
  • четырехскатная шатровая.

Наиболее удобными и простыми при строительстве являются крыши с одним скатом. Угол их наклона минимальный – от 4 до 6 градусов.

Обычно кровли данного типа устраивают на сараях, гаражах, некоторых других подсобных строениях. Несмотря на легкость монтажа и экономичность, односкатные крыши редко используются в загородном строительстве.

При необходимости создания чердачного помещения предпочтение отдают мансардной кровле, которая может иметь два ската, а также ломаные линии кровельного контура.

Кровли вальмового типа отличаются высокой практичностью. Они прекрасно справляются с разными видами нагрузок, в том числе с сильными ветрами. Снег и дождь на ней не задерживаются. Кроме того, данный тип крыши выглядит очень привлекательно, особенно при наличии ломаных линий.

Монтаж данного вида крыш – задача довольно сложная, требующая специальных знаний и наличия определенного опыта в строительстве. Кроме того, об экономии придется забыть: на устройство вальмовой кровли уходит достаточно много строительных материалов.

Выбирая тип крыши, надо обращать внимание на все факторы: прочность, устойчивость по отношению к атмосферным осадкам, срок эксплуатации, соответствие типу строения, внешний вид.

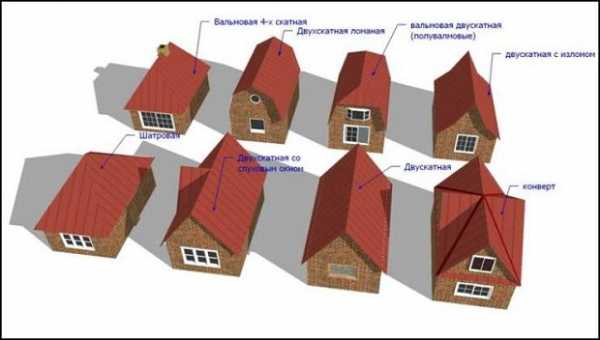

Самые популярные виды крыш


Уровень популярности конкретного типа кровли определяется легкостью и экономичностью ее возведения, климатическими особенностями региона (количеством выпадающих осадков, силой ветров, средним температурным фоном).

Двускатная кровля

Двускатная кровля занимает первое место по популярности. Еще в старые времена в русских городах и селах строились дома именно с такими крышами. Влияние западных тенденций в архитектуре привело к распространению кровель мансардного, купольного и вальмового типа.

Это одна из наиболее удобных и прочных крыш для загородных домов.

Кровлю с двумя скатами, которые опираются на стены одинаковой высоты и создают свободное пространство в форме треугольника (или щипцы), порой называют щипцовой кровлей. Производить монтаж кровли данного типа намного сложнее, чем односкатной, однако выбор материала для кровли не составляет труда. Двускатная кровля с легкостью справляется с ветрами, дождем и снегом. Что касается внешнего вида, то крыша этого типа выглядит значительно привлекательнее односкатной.

Вальмовая крыша

Кровли вальмового типа являются четырехскатными. Два ската имеют треугольную форму, два других – трапециевидную.

Название этого вида крыш происходит от слова «вальма», которое означает «треугольные скаты». Располагаются они с фронтальной стороны.

Для устройства кровли данного типа используют балки и двойные затяжки. Непременным условием является устройство системы водостоков для каждого отдельного ската.

Угол наклона, как правило, составляет 45 градусов. Величина угла наклона должна быть достаточной для отвода дождевой воды, снежной массы, избавления от грязи. Кроме того, при его расчете необходимо учитывать способность кровли выдерживать сильные порывы ветра.

Устройство кровли вальмового типа – задача довольно трудоемкая, поскольку при этом необходимо возведение достаточно сложной стропильной системы.

Полувальмовая крыша

Кровли полувальмового типа относятся к разновидностям вальмовых крыш. Их отличительной чертой является наличие усеченного треугольного ската, который располагается выше трапециевидных скатов.

Главным и, пожалуй, единственным недостатком полувальмовой кровли является расход большого количества кровельного и других видов материалов для устройства прилегающих к ребрам крыши участков.

Особенной популярностью полувальмовые кровли пользуются в регионах с сильными ветрами.

При возведении данной конструкции учитываются такие моменты, как тип крыши, особенности климатических условий, необходимость устройства дополнительного чердачного помещения. Если зимой выпадает не очень много снега, то можно обустраивать обширные свесы и скаты с небольшим углом наклона. При обилии осадков свесы должны быть маленькими, а скаты располагаться под крутым углом.

  • Главным преимуществом полувальмовой кровли, помимо высокой степени защиты от снега и дождя, является возможность устройства жилого подкровельного (чердачного) пространства.
  • Кроме того, дизайн крыши очень привлекательный. С полувальмой здание обретает весьма оригинальный и презентабельный вид.
  • К недостаткам полувальмовой крыши, кроме расхода большого количества материала, относится сложная система стропил, которая включает в себя много ендов, ребер, шпренгелей, стропильных брусов, подкосов, некоторых других деталей.

Ломаная (мансардная) кровля

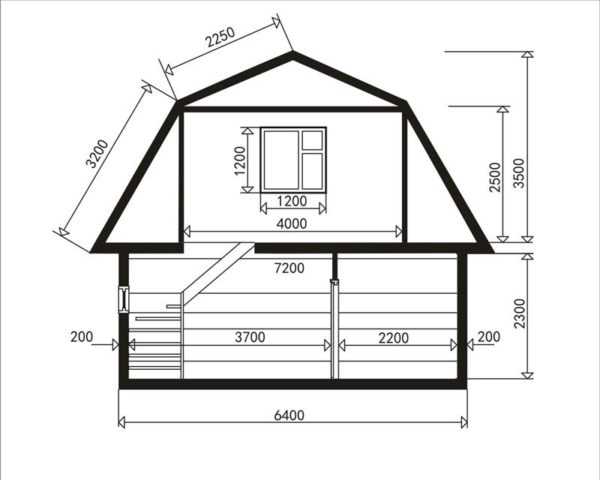

Данная крыша (на фото справа) тоже является разновидностью двускатной с ломаными линиями скатов. Наличие изломов позволяет увеличить площадь и объем чердака или мансарды. Фронтоны пятиугольной формы выглядят очень оригинально и привлекают к себе внимание. Для возведения кровли понадобятся определенные навыки, но работы не представляют особой сложности. При строительстве следует помнить о необходимости утепления мансарды.

Линейная система водоотвода отлично справляется с функцией сбора воды не только на больших, но и на маленьких и ровных участках кровли. На неровных задача немного усложняется.

Финансовые затраты по возведению крыши обычно составляют 15-20 % всех расходов на строительство всего здания.

Устройство мансарды в подкровельном пространстве – наиболее бюджетный вариант для получения дополнительной площади. Именно поэтому увеличение затрат на устройство мансарды считается резонным. В результате получается один полноценный этаж, на котором можно устраивать комнаты для отдыха, комнаты для гостей, летние спальни и многое другое.

Отрицательным моментом является необходимость увеличения расходов.

Устройство мансарды обходится намного дороже устройства обычного чердачного помещения, поскольку ее непременно надо утеплять.

Дополнительные финансы требуются и в связи с усложнением кровельной конструкции. Нельзя допускать растяжек и подкосов, которые могли бы располагаться в самих помещениях жилого назначения. Именно для решения этих проблем и создана данная форма кровли: с раскосами, стойками над потолками жилых помещений.

Устройство мансарды создает необходимость размещения под кровлей теплоизоляционного материала. Поэтому структура кровли становится многослойной. Материал для утепления вместе с внутренней обшивкой с внутренней стороны крепится к стропилам. С внешней стороны монтируется обрешетка, а также укладывается кровельный материал.

По причине увеличения количества кровельных слоев возникает необходимость в усилении стропильной системы. Этого можно добиться посредством увеличения количества стропил. Расстояние между брусьями при этом уменьшается.

Прекрасным решением станет применение стропильных конструкций из металла.

Важно то, что мансарду можно обустраивать позднее, после строительства здания, поскольку получившееся чердачное пространство не требует сложных капитальных работ.

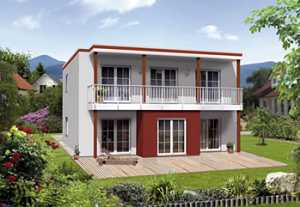

Плоская крыша

Некоторое время назад плоские кровли не пользовались особой популярностью. В последние годы интерес к ним значительно возрос. В современном загородном строительстве они применяются довольно часто.

Для кровель плоского типа найдено применение: на них устраивают спортивные площадки, разбивают цветники, бассейны небольшого размера. Особенно удачны такие решения для регионов с преобладанием теплого климата. Подойдут они и для российской средней полосы при условии дополнительного использования особой системы съемных навесов, которые будут защищать часть или всю плоскую кровлю от осадков.

Такие навесы бывают самых разных типов, но внешне особенно привлекательны стеклянные прозрачные конструкции. Их использование позволяет обеспечить дополнительный свет в верхних помещениях здания, а для вечернего освещения можно использовать специальные фонарики. При желании можно также подобрать место для водонагревательных элементов и солнечных батарей.

Одним из главных достоинств плоской кровли является возможность ограничиться небольшими расходами при ее устройстве: стоимость работ и строительного материала значительно сокращается благодаря небольшой площади кровли и простой системе стропил.

Многие домовладельцы воздерживаются от строительства плоской кровли, чтобы избежать проблем с водоотводом. Однако обустроить водоотводы с такой кровли не сложнее, чем создать ливневую канализацию. Что касается самой крыши, то она также должна иметь маленький, почти незаметный угол уклона, чтобы вода стекала по направлению к водостокам.

Водоотводы должны располагаться как с внешней, так и с внутренней стороны здания.

Можно также совмещать систему ливневой канализации с внутренней канализацией постройки, но при этом учитывать количество осадков в конкретном регионе.

Существенным недостатком плоской кровли является наличие проблемы с теплоизоляцией. При этом сложность заключается в значительном перегревании жилых помещений в жару, в то время как создание системы защиты от холода не составляет труда: оно аналогично проведению теплоизоляции для кровли мансардного типа.

Разница состоит в том, что в случае скатной крыши чердак выполняет функции теплообменника, а если кровля плоская, то теплообменник надо создавать дополнительно.

Непременно следует позаботиться о наличии вентиляции (в любой возможной форме) между крышей и потолком жилых помещений. Можно создать вентилируемый чердак небольших размеров или особые вентиляционные каналы: их необходимо расположить под кровельным материалом.

Менее распространенные, но очень интересные виды кровель

Есть типы кровельных конструкций, которые не так популярны, как вышеназванные, но тем не менее заслуживают внимания. Многие из них не получили особого распространения, поскольку их возведение требует достаточного уровня профессиональной подготовки и особых знаний.

Односкатная крыша

Специфической особенностью кровли данного типа является то, что ее стропильная система упирается на разные по высоте стены, в результате чего образуется скат.

Кровли данного типа довольно легко возводить. Для их покрытия можно использовать прочные, надежные и при этом не очень дорогие материалы: рубероид, ондулин, шифер.

Односкатные кровли очень удобны, поскольку на них не скапливается дождевая вода и снег: они самостоятельно стекают по скату. При правильном расчете места установки стоков для воды постройка будет надежно защищена от влаги.

Одним из главных недостатков односкатной кровли является невозможность устройства чердачного помещения. Дома с односкатной кровлей – большая редкость в современном загородном строительстве, хотя смотрятся они довольно красиво.

Шатровая крыша

В большинстве случаев шатровая кровля является четырехскатной. Скаты имеют форму равнобедренных треугольников, которые сходятся в одной верхней точке. Кровля данного типа подходит для зданий квадратной формы. Внешне постройка напоминает шатер, откуда и происходит название типа крыши. При ее возведении необходимо строго соблюдать принцип симметрии.

Устройство шатровой кровли – дело довольно непростое, поскольку у нее достаточно сложная стропильная система.

Многощипцовая крыша

Главным преимуществом многощипцовой крыши является красивый дизайн.

Она одним уровнем перекрывает несколько помещений. Какими-либо полезными функциями эта крыша не обладает: она «работает» на архитектурный стиль здания.

Многощипцовая кровля состоит из нескольких главных элементов: ендов (в большом количестве), щипцов, фронтонов, разжелобков – что и отличает ее от кровель других типов.

Данная крыша является скатной конструкцией с наклонными, направленными к наружным стенам скатами. Благодаря значительному углу наклона происходит естественный сток талой и дождевой воды.

Ограниченный двумя кровельными скатами верхний отрезок стены называется щипцом. Он, в отличие от фронтонов, в нижней части не отделен карнизом.

Ендова – это элемент конструкции, который представляет собой образуемые на стыках внутренние углы.

Щипцовая крыша состоит из расположенных на одном уровне плоскостей, которые опираются на стену. С торцов они ограничены щипцами или фронтонами.

Одной из важнейших частей конструкции является ендова. В течение эксплуатации она принимает на себя основную часть осадков: дождевая вода и снег скапливаются именно в ней. Чтобы в дальнейшем избежать протечек, особенное внимание при устройстве многощипцовой кровли надо уделять ендове.

Красивый флюгер на крышу дома полезное приспособление и элемент декора.

При возведении каких зданий лучше всего использовать пофлист для крыш узнайте здесь.

О каких особенностях профнастила характеристиках и приемах монтажа стоит помнить https://rooffs.ru/metallicheskaya/profnastil/ustrojstvo-krovli.html

Другим важным элементом является ребро, представляющее собой наружный угол. Оно создается в результате соединения скатов.

Возведение многощипцовой крыши требует значительных финансовых вложений, поскольку из-за сложной формы конструкции необходимо закупать большое количество материалов. К тому же образуется много отходов, особенно при использовании металлочерепицы.

Система стропил многощипцовой кровли также достаточно сложная: она состоит из висячих и наслонных стропил. Расчет сечения брусьев и установка элементов жесткости требуют специальных знаний.

Самым простым вариантом многощипцовой кровли являются соединенные под прямым углом две двускатные конструкции. При взгляде сверху сооружение напоминает крест. Оно придает зданию эксклюзивный внешний вид.

Купольная крыша

В последние годы наметилась тенденция роста популярности купольных крыш. Они смотрятся очень оригинально . При всем разнообразии купольные конструкции имеют одну общую черту: при их устройстве одна пятая часть здания отводится стенам, а четыре пятых – куполообразной кровле.

Купольные крыши встречаются как в купольном строительстве, так и при перекрытии зданий с круговыми очертаниями.

Сводчатая кровля обретает округлую форму в результате изогнутой формы каркаса и других крупных частей настила.

Купол делают на основе брусьев особой формы. Их затем необходимо утеплить и обшить снаружи и изнутри.

Основные преимущества купольной кровли:

  • благодаря своей обтекаемой форме она не задерживает сильные потоки воздуха, что является гарантией прочности и целостности дома;
  • в качестве кровельного материала для купольных крыш используется оцинкованная сталь, которая обладает высокой степенью жесткости благодаря применяемой при ее производстве технологии глубокой вытяжки;
  • оцинкованные стальные листы гарантируют также герметичность покрытия;
  • кровля сводчатого типа не требует особого обслуживания – на ней никогда не скапливаются снег и вода, при этом сход снежной массы происходит плавно и безопасно для находящихся поблизости людей.

Для покрытия купольной крыши подходят многие мягкие материалы: рубероид, стеклоизол, битумная черепица. Можно применять и гибкие кровельные материалы – пластиковую черепицу или оцинкованную сталь.

Сферическая крыша

Сферические кровли – явление довольно редкое в строительстве коттеджей. Они в основном используются для беседок, стадионов, церквей, соборов.

Кровля сферического типа – прекрасное решение для покрытия коммерческих объектов складского, спортивного назначения, к которым предъявляются повышенные требования пожарной безопасности. Данная конструкция подойдет и для зданий общественного назначения с большим скоплением людей.

Экономичность, простота, скорость монтажа делают этот тип крыши идеально подходящим для быстровозводимых современных зданий.

Поскольку кровля закрепляется механически, она практически универсальна и может быть применена для любой кровельной конструкции – при строительстве торгового центра, промышленного цеха или жилого дома.

Основные плюсы сферической крыши:

  • срок эксплуатации превышает 30 лет;
  • быстрый и технологичный монтаж, который можно осуществлять в любую погоду;
  • никаких ограничений в отношении перекрываемой площади;
  • высокий уровень ремонтопригодности;
  • благодаря паропроницаемой мембране обеспечивается сохранность теплофизических характеристик конструкции.

Зеленая крыша

Зеленая кровля становится очень популярной в наши дни. Она придает зданию живописный вид, отлично удерживает тепло, защищает внутреннее помещение от перегрева.

Находящийся на крыше слой грунта уравновешивает температурные колебания, защищает материал кровли от негативного воздействия некоторых факторов внешней среды, увеличивает срок службы. В доме с такой крышей тепло зимой и прохладно летом. Она прекрасно защищает от проникновения внешнего шума.

Применение современных технологий делает возможным создание зеленой кровли своими руками.

Это прекрасный способ увеличения площади участка. Крыша, оформленная подобным образом, вписывается в любой ландшафт и становится его органичной частью и украшением. До возведения зеленой кровли надо сделать детальные расчеты. В первую очередь необходимо учесть прочность перекрытий. От данного показателя зависит толщина грунтового слоя и тип высаживаемых растений.

Одним из наиболее удачных вариантов кровельного материала под зеленую крышу является железобетон. Он может выдерживать большие нагрузки: на железобетоне можно будет уложить 50-сантиметровый слой грунта и высадить не только цветы и траву, но и маленькие кустарники и деревья. При не столь высоком уровне прочности крыши ее лучше украсить разными видами почвопокровных растений.

Зеленая кровля обладает всеми положительными качествами плоских крыш и лишена их главного недостатка – проблемы с устройством вентиляции. Этот минус ликвидируется благодаря использованию особой вентиляционной прокладки. Она ограничивает рост корней высаженных на кровле растений и дает возможность сохранения необходимой для их жизни воды. Кроме того, вентиляция способствует аэрации корневой системы лужайки.

ВЫВОДЫ:

  • Крыша – одна из главных деталей здания, определяющая его прочность, комфортность и внешнюю привлекательность.
  • По углу наклона кровли бывают плоскими и скатными.
  • Скатные крыши в свою очередь делятся на подтипы – в зависимости от количества и формы скатов.
  • При выборе типа кровли надо руководствоваться особенностями климата, сроком эксплуатации, соответствием типу строения.
  • Двускатная кровля – один из самых распространенных видов крыш.
  • Второе место по популярности занимает вальмовая с 4 скатами и ее разновидности, однако ее устройство – задача достаточно сложная.
  • Возведение крыш с ломаными линиями позволяет получить большое подкровельное пространство.
  • Устраивая мансарду, можно получить дополнительный этаж, но при этом следует помнить о необходимости теплоизоляции.
  • Главным преимуществом плоской кровли является возможность ее использования в качестве спортивной площадки, цветника и т.д.
  • Среди не очень популярных, но интересных форм крыш следует отметить односкатную, шатровую, многощипцовую, купольную, сферическую и зеленую.

Больше о плоской крыше, её достоинствах и недостатках в видео.

rooffs.ru

Возводим сложную кровлю с ендовами

Чем сложнее устройство крыши с инженерной точки зрения, тем она выглядит интереснее.

За красоту внешнего облика приходится «расплачиваться» большим количеством уязвимых мест – ендов.

В сложных по форме кровлях с особым вниманием требуется подойти к их обустройству, чтобы не допустить протечек, так как именно эти участки подвергаются значительным воздействиям влаги.

Что такое ендова?

Конструктивно ендова представляет собой угол с отрицательным значением в месте соединения двух скатов крыши.

Этот элемент – самое слабое звено кровли, которому приходится выдерживать значительную нагрузку: в районе стыка плоскостей скатов скапливается снег, по нему стекает дождевая вода.

Каркас ендовы состоит из:

  • нижней планки. Она устанавливается до монтажа обрешетки и кровельного покрытия и служит для защиты от воды, проникающей в месте соединения скатов;
  • верхней планки. Этот элемент крепится после монтажа кровельного материала и выполняет декоративные функции.

Проектирование крыши

Если посмотреть на чертеж крыши сверху, можно выделить прямоугольники и/или квадраты основного здания и различных пристроек.

Места стыковки скатов главной крыши и пристроек также отлично просматриваются, внутренний угол при этом изображается в виде линии.

План кровельной конструкции бывает:

  • Т-образный;
  • Г-образный;
  • крестообразный.

Чаще всего в индивидуальной частной застройке используется Т-образная ендовая крыша: в ней нет существенных различий между стропилами – диагональными и ендовыми.

Обустройство сложных участков

Нужно помнить, что даже небольшая погрешность в расчетах или ошибка при монтаже стропильной системы крыши со сложной конфигурацией может привести к непоправимым последствиям, вплоть до обрушения конструкции.

Это связано с тем, что в зимний период ендовы выдерживают серьезную снеговую нагрузку длительное время.

Размер прогона влияет на угол наклона ската и ендовы. Чтобы изменить значение угла, можно подрезать стропила.

На стропильные ноги в районе стыков скатов крепится сплошной настил из деревянных досок, обработанных антисептиками и антипиренами.

Различают три вида монтажа:

  • укладка открытого типа ендовы, имеющей вид желобка, что способствует более быстрому отведению осадков. Гидроизоляция выполняется, как и на всех остальных участках крыши;
  • монтаж закрытого типа – когда кровельные панели соединяются встык. Используется на скатных крышах с крутым уклоном, при этом обязательна укладка гидроизоляции под планку;
  • сочлененный – его еще называют переплетенный – когда соединение выполнено в форме переплета. Также требует укладки водонепроницаемого материала.

Устройство подкладочного слоя возможно с применением специальных, более надежных материалов для гидроизоляции в зонах ендов.

Водоотталкивающий ковер приклеивается, и дополнительно фиксируется гвоздями – чтобы не соскальзывал.

Как правило, на скатных крышах используется не менее 3-х слоев гидроизоляции.

Монтируют разжелобки снизу вверх, начиная от карнизной планки.

Гидроизоляция разжелобка укладывается на сплошную обрешетку, между брусков, расположенных по обеим сторонам от стыка на расстоянии 30 см.

Материалом для изготовления нижней планки – фальшендовы – может быть алюминий или оцинкованная сталь, дополнительную коррозионную устойчивость которой придает полимерное покрытие.

Ее сгибают под нужным углом. Если ендова состоит из нескольких частей, необходимо герметично заделывать все стыки.

По краям желобка приклеивается полоса из поролона, водоотталкивающие свойства которому придаются с помощью специальной пропитки. Эта полоса не дает попасть в подкровельное пространство влаге, снегу, листьям.

Ендова – один из ключевых элементов конструкции, и нужно с особым тщанием подойти к ее устройству, так как, попытавшись сэкономить на материалах или допустив ошибку во время укладки, можно дорого заплатить за это.

В том числе – в прямом смысле, ведь для того, чтобы заменить такой сложный узел, требуется практически разобрать оба стыкующихся ската. А это, помимо трудозатрат, влечет за собой и необходимость серьезных финансовых вливаний.

okrovle.com
