Стропильная система вальмовой крыши: схема, специфика устройства

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

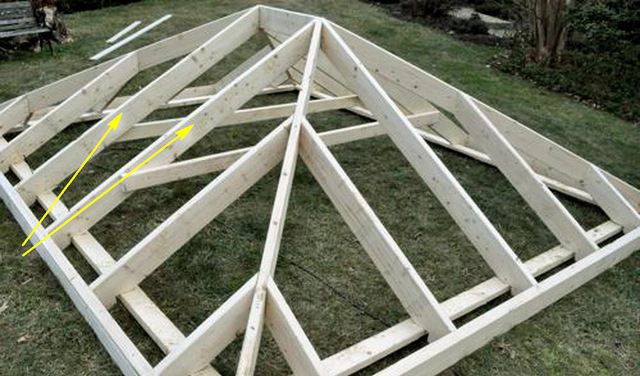

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

Содержание

что это такое, виды конструкций, фото

Автор Виталий Калугин На чтение 10 мин. Опубликовано

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Четырехскатная вальмовая крышаВальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

    МауэрлатМауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый прогонКоньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.

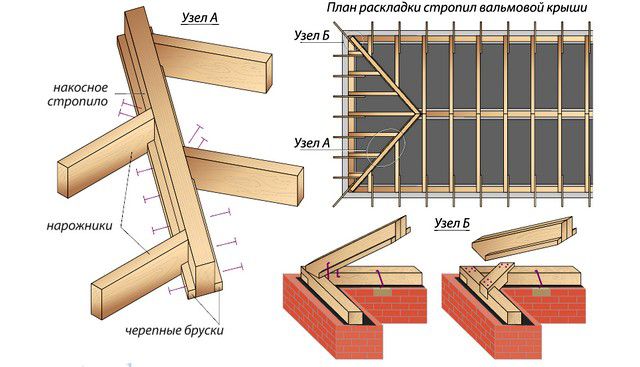

  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    Диагональные стропилаПосле закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

    Основные детали вальмовых кровельКонструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Вальмовая кровля с оранжереей
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Стеклянная вальмовая крыша
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Шатровая крыша сложной конструкции
Вальмовые кровли могут иметь ломаные скаты сложной формы
Вальмовая крыша с «кукушкой»
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Полувальмовая крыша голландского типаГолландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

Датская полувальмаПри формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Четырёхскатная вальмаШатровую кровлю можно возвести только на квадратном здании
Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Вальма с висячей стропильной системойЗатяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Вальмовая кровля с «кукушкой»Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Устройство каркаса «кукушки»Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальмовой крышеКозырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Устройство стропильной системы несимметричной вальмыНаличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Бесконьковая кровляКоличество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Крепление стоек вальмовой кровлиСтойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Диагональные и фронтальные стропилаПоложение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Стропильный каркас вальмовой кровлиГотовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Крепёж для монтажа стропильной системыЭлементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Стропильные системы кровли: расчёт и схемы вальмовой крыши — RMNT

Вальмовые крыши обладают многими достоинствами. Они красивы, надёжны при любых погодных нагрузках, четырёхсторонняя конструкция позволяет эффективно утеплить дом со стороны кровли. Некоторую сложность представляет устройство стропильной системы. С её схемами и расчётами мы разберёмся в этой статье.

Вальмовые крыши, называемые иногда голландскими и датскими, отличает добротность, надёжность и эффектный европейский дизайн. Стропильная основа таких крыш состоит из многих основных и усиливающих элементов, требующих прорисовок или трёхмерных чертежей, точных расчётов и исполнения.

Разновидности вальмовой крыши

К вальмовым крышам, кроме базовой классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, относятся и их разновидности:

  1. Полувальмовая двухскатная.
  2. Полувальмовая четырёхскатная.
  3. Шатровая.
  4. Вальмово-фронтонная.

Полувальмовая двухскатная крыша

Полувальмовая четырёхскатная крыша

Шатровая крыша

Вальмово-фронтонная крыша

Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

К основным элементам относятся (см. рис. ниже):

  1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
  2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
  3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
  4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
  5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
  6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
  7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
  8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.

Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье.

Элементы усиления вальмовой стропильной системы

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

  1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
  2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
  3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
  4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
  5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
  6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.

Элементы усиления

Расчёт стропильной системы

Расчёт системы включает выбор угла наклона скатов и вальм и расчёт длин основных и вспомогательных её элементов.

Выбор угла наклона продольных и торцевых скатов

Выбор угла скатов и вальм колеблется в пределах 25–45° и зависит от желания иметь чердачное помещение, принятого кровельного материала, оценки статических (вес кровли) и динамических (ветровых, снеговых) нагрузок.

В шатровых крышах угол наклона вальм и скатов одинаковый. В вальмовых крышах также зачастую принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если именно такой является задумка архитектора.

Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчёта рассмотрим в качестве примера вальмовую крышу дома со сторонами 8 и 12 м, и высотой расположения конька — 2,5 м. Угол наклона скатов примем в 35°, а угол наклона вальм — 45°.

Расчёт основных стропильных элементов

Классическая вальмовая крыша представляет собой два ската в форме трапеций, соединённых в коньке, и две вальмы — торцевых ската в форме треугольников.

Для начала нужно вспомнить некоторые формулы из школьной программы алгебры. Это отношение длин сторон прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорема Пифагора.

Тригонометрические функции острого угла прямоугольного треугольника

Теорема Пифагора

Изобразим каркас стропильной системы в аксонометрическом виде:

Выполним расчёт основных элементов стропильной системы.

1. Рассчитаем длину центрального стропила вальм CD, которое является высотой равнобедренного треугольника (вальмы) и гипотенузой прямоугольного треугольника, высота которого равна высоте конька (CE = 2,5 м). Угол наклона вальмы α = 45°. Sin 45° = 0,71 (по таблице Брадиса).

Угол наклона крыши tg α sin α
0,09 0,09
10° 0,18 0,17
15° 0,27 0,26
20° 0,36 0,34
25° 0,47 0,42
30° 0,58 0,50
35° 0,70 0,57
40° 0,84 0,64
45° 1,00 0,71
50° 1,19 0,77
55° 1,43 0,82
60° 1,73 0,87

Согласно тригонометрическому соотношению:

  • СD = CE / sin α = 2,5 / 0,71 = 3,52 м

2. Определим длину конька K. Для этого из предыдущего треугольника найдём длину основания ED, воспользовавшись теоремой Пифагора:

Длина дома: BL = 12 м.

Длина конька:

  • CF = 12 – 2,478 х 2 = 7,044 м

3. Длина угловых стропил CA также может быть получена из теоремы Пифагора для треугольника ACD. Половина ширины дома AD = 8 / 2 = 4 м, CD = 3,52 м:

4. Длина центральных стропил ската GF — гипотенуза треугольника, катетами которого являются высота конька H (CE) и половина ширины дома AD:

Промежуточные стропила скатов имеют ту же длину. Их количество зависит от шага и сечения брусьев и определяется по расчёту совокупной нагрузки, в том числе погодной.

Данные таблицы соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см Длина стропил, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215 100х150 100х175 100х200 100х200 100х250 100х250
175 75х150 75х200 75х200 100х200 100х200 100х200 100х250
140 75х125 75х125 75х200 75х200 75х200 100х200 100х200
110 75х150 75х150 75х175 75х175 75х200 75х200 100х200
90 50х150 50х175 50х200 75х175 75х175 75х200 75х200
60 40х150 40х175 50х150 50х150 50х175 50х200 50х200

Сравним максимальное, среднее и минимальное сечение бруса при длине 4,717 м (смотрим значения для 5,0 м).

При сечении 100х250 мм шаг составит 215 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 2,15 = 3,28 отрезков. Округляем в большую сторону — до 4. Число промежуточных стропил одного ската — 3 шт.

Объём пиломатериалов на оба ската:

  • 0,1 · 0,25 · 4,717 · 3 · 2 = 0,708 м3

При сечении 75х200 мм шаг составит 140 см. При длине конька 7,044 м, число промежуточных стропил составит: 7,044 / 1,4 = 5,03 отрезков. Число промежуточных стропил одного ската — 4 шт.

Объём пиломатериалов на оба ската:

  • 0,075 · 0,2 · 4,717 · 4 · 2 = 0,566 м3

При сечении 50х175 мм шаг составит 60 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 0,6 = 11,74 отрезков. Округляем в большую сторону — до 12. Число промежуточных стропил одного ската — 11 шт.

Объём пиломатериалов на оба ската:

  • 0,05 · 0,175 · 4,717 · 11 · 2 = 0,908 м3

Следовательно, для нашей геометрии оптимальным с точки зрения экономики вариантом будет сечение 75х200 мм при шаге 1,4 м.

5. Для расчёта длин укороченных стропил ската MN опять придётся вспомнить школьную программу, а именно правило подобия треугольников.

Подобие треугольников по трём сторонам

Большой треугольник, который нам нужно усилить укороченными стропилами, имеет известные размеры: GF = 4,717 м, ED = 2,478 м.

Если укороченные стропила будут установлены с тем же шагом, что и промежуточные, их количество составит в каждом углу по 1 шт.:

  • 2,478 м /  1,4 м = 1,77 шт.

То есть образуется два отрезка с одним укороченным стропилом в середине. Маленький треугольник будет иметь катет, в 2 раза меньше ED:

  • BN = 2,478 / 2 = 1,239 м

Составляем пропорцию подобных треугольников:

Исходя из этого соотношения:

При такой высоте сечение стропила принимаем по таблице — 75х125 мм. Общее количество укороченных стропил обоих скатов — 4 шт.

6. Определение длины укороченных стропил вальм (нарожников) выполняется так же из соотношения подобных треугольников. Так как длина центральных стропил вальм СD = 3,52 м, шаг между укороченными стропилами может быть больше. При AD = 4 м укороченных стропил с шагом в 2 м будет по одной с каждой стороны центрального стропила вальм:

  • (2 · 3,52) / 4 = 1,76 м

При такой высоте сечение стропила принимаем 75х125 мм. Общее количество укороченных стропил обоих вальм — 4 шт.

Внимание! В наших расчётах мы не учитывали свес.

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).

Площадь трапеции и треугольника

Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

  • S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

  • S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м2

Суммарная площадь кровельного покрытия:

  • SΣ = (18,09 + 29,85) · 2 = 95,88 м2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

рмнт.ру

Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Содержание статьи

Вальмовая крыша

Обрешетка вальмовой крыши беседки

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

Вид сверху на вальмовую крышу

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

Конструкция стропильной системы

Элементы стропильной системы вальмовой кровли

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Висячая стропильная система

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Вычисляемые параметры вальмовой крыши

Параметры вальмовой кровли

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.
Вычисление длины диагональных ног

Коэффициент длины диагональных стропил

Чертеж вальмовой четырехскатной вальмовой крыши

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых.

Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Разметка вальмовой крыши

Нанесение разметки вальмовой кровли

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами. Установка стоек и диагональных стропил

    Установка стоек и диагональных стропил

  3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
  4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.
    Способы крепления стропильных ног

    Варианты крепления стропильных ног

  5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
  6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.
    Схема настила кровельного материала

    Схема настила кровельного материала

  7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
  8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
  9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

устройство, как сделать правильно, схемы

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные. Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Давайте разберем основные виды вальмовой крыши:

  • Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
  • Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
  • Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
  • Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотритс

устройство и монтаж своими руками пошагово, видео

Автор Анастасия Микитало На чтение 15 мин. Опубликовано

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Вальмовая крыша: что это такое, виды конструкций, фото

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Дом с вальмовой крышейВсе четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Стропильная система вальмовой крышиЦентральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.

    Элементы стропильной системы вальмовой крышиЗатяжки укрепляют стропильную ферму и одновременно являются балками перекрытия

  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.

    МауэрлатМауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой

  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

  • гвозди и саморезы для кровельных работ;
  • анкерные болты;
  • стальные уголки;
  • другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление стропилСкользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

  1. Мауэрлат изготавливается из бруса сечением 100×150 мм.
  2. Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
  3. Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

  • молоток обычный и резиновый (киянка) для выравнивания и подгонки деталей;
  • шуруповёрт — допускается любая разновидность, но удобнее пользоваться моделями со встроенным аккумулятором;
  • рейка длиной 1,5–2 м для выкладывания некоторых узловых креплений по одному уровню;
  • карандаш, рулетка, линейка для нанесения разметки;
  • уровень и отвес;

    ОтвесОтвес служит для выравнивания элементов конструкции по вертикали

  • электролобзик, ножовка по дереву и металлу для резки небольших элементов, электропила для заготовки более габаритных деталей;

    ЭлектролобзикЭлектролобзиком можно пилить доски толщиной до 50 мм

  • электрорубанок — незаменимая вещь при обработке больших площадей, но при работе на высоте удобнее пользоваться ручным рубанком.
Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Строение с вальмовой крышейСложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

  1. Способность строения и фундамента выдерживать нагрузку будущей крыши.
  2. Особенности стропильной системы — наслонные и навесные конструкции имеют свои тонкости реализации.
  3. Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
  4. Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
  5. Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.
Чертёж вальмовой крышиПри проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины — она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

  1. По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.

    Крепление мауэрлата для вальмовой крышиМауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек

  2. Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.

    Разметка мауэрлатаРазметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно

  3. Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.

    Крепление балок перекрытийБалки перекрытий (затяжки) можно крепить на мауэрлат

  4. Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.

    Затяжки для вальмовой крышиПоперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы

  5. После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.

    Временный настилВременный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил

  6. Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
  7. Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
  8. Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.

    Промежуточные стропилаПромежуточные стропила устанавливаются с фронтальной стороны

  9. После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.

    Диагональные стропилаДиагональные стропила соединяют коньковый элемент крыши с углами

  10. К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.

    НарожникиНарожники соединяют диагональные стропила с мауэрлатом

  11. В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
  12. Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

  1. Соединение ног друг над другом и над брусом с последующим креплением на болты.
  2. Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
  3. Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

  1. Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
  2. Далее монтируется кровельный пирог в приведённой ниже последовательности:
    1. На стропила натягивается и крепится слой пароизоляционной плёнки.
    2. Следующим слоем устанавливается обрешётка.
    3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
    4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Кровельный пирог вальмовой крышиРекомендуется строго соблюдать правила укладки кровельного материала

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода — в верхней части крыши — ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Квадратная беседка с вальмовой крышейВальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

  • веса всех стропил и их дополнительных элементов;
  • массы кровельного покрытия и гидроизоляции;
  • уровня климатических нагрузок, слоя снежных масс;
  • веса строителей, обслуживающих крышу;
  • нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Открытая беседка на опорных столбахНебольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

  1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

    Коньковый брусСтроительство крыши начинается с установки конькового бруса на вертикальных стойках

  2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
  3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

    Установка стропилДиагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки

  4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
  5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

    Обрешётка и контробрешёткаКонтробрешётка устанавливается для того, чтобы обеспечить вентиляцию подкровельного пространства

  6. На завершающем этапе работы крепят кровельный материал.

    Крепление кровельного материалаУстановка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Стропильная система вальмовой крыши — особенности конструкции и проведения расчетов

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крышиСтропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинстваЭстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства
  • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
  • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
  • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
  • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
  • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
  • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крышаТак выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крышиОсновные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нетКонек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крышиЭлементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

крепление для стропил

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

саморезы по дереву

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытияДиаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

Величина уклонаТип применяемого покрытия (минимальный уровень уклона)
4≈ 9°
1:6,6 или 15 %
Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом.
Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5≈ 10°
1:6 или 17%
Асбестоцементный волновой шифер усиленного профиля.
Еврошифер (однулин).
6≈ 11÷12°
1:5 или 20 %
Мягкая битумная черепица
7≈ 14°
1:4 или 25 %
Плоский асбестоцементный шифер усиленного профиля.
Профнастил и металлочерепица.
8≈ 16°
1:3,5 или 29 %
Металлическая кровля с фальцевым соединением.
9≈ 18÷19°
1:3 или 33 %
Шифер асбестоцементный волновой обычного профиля
10≈ 26÷27°
1:2 или 50 %
Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11≈ 39°
1:1,25 или 80 %
Кровельное покрытие из дранки, щепы, натурального гонта.
Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%. Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крышиОпределение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам

Длина конькового прогона
Определяем длину и расположение конькового бруса (прогона)Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропилОпределяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой частиПодрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогонуСтропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

2016-05-26_164613Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свесаРасчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всехДиагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропиломПрямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропилПришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

шуруповерт

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/мСечение пиломатериала для изготовления стропильных ног
75100125150175из доски (бруса)из кругляка
толщина доски (бруса), ммдиаметр, мм
405060708090100
Планируемая длина стропил между точками опоры, мвысота доски (бруса), мм
4.543.532.5180170160150140130120120
54.543.53200190180170160150140140
5.554.543.5210200190180170160160
65.554.54220210200190180180
6.565.554.5230220210200200
6.565.55240230220220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

  • Угол ската кровли – он нам уже известен.
  • Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
  • Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:
Распределение территории РФ по степени снеговой нагрузкиРаспределение территории РФ по степени снеговой нагрузки
  • Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:
Распределение территории РФ на зоны по уровню ветрового давленияРаспределение территории РФ на зоны по уровню ветрового давления
  • Высота здания в коньке.
  • Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмовогоРасположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системыБоковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропилеСхема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

  • Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
  • Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системыСечение пиломатериала, мм
МауэрлатБрус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ногиДоска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брусБрус 100×100, 100×150, 100×200.
Затяжки (ригели)Доска 50×100, 50×150.
Стойки, детали шпренгельной опорыБрус 100×100, 150×150.
Подкосы, кобылкиДоска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балкаДоска 20×100, 25×150.
ОбрешеткаДоска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других  материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крышиСхема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Перейти к расчётам

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Видео: полезная информация по стропильной системе вальмовой крыши

HIP ROOF VS GABLE ROOF

Когда дело доходит до сборки вашего дома и проверки того, что он выглядит так, как вы изначально планировали, вы можете обнаружить, что крыша является одной из самых сложных частей для решения.

По этой причине многие люди начинают изучать различные стандартные формы кровли, с которыми сегодня сталкивается множество людей. Вы обнаружите, что в разговоре довольно часто встречаются как модные, так и двускатные крыши.

Обычно начинается дискуссия о шатровой крыше и двускатной крыше, но, не зная деталей, может быть сложно сделать окончательный выбор или сделать правильный вывод о том, какое решение для вас лично является лучшим.

Чтобы лучше с этим справиться, вы обычно обнаружите, что ответ будет где-то посередине.

Однако, просто взглянув на картинки, вы обычно можете определить, на какую сторону шатровой крыши и дебатной крыши вы упали; вам просто нужно знать, где искать и что искать, как вы идете.

Для начала мы рассмотрим преимущества каждого типа кровли и почему вы должны рассмотреть один вариант над другим;

Hip Roof

Первое, что нужно знать о конструкции Hip Roof, — это то, что они имеют совершенно другой стиль; поэтому было бы трудно запутать их.

Таким образом, разница между формами тазобедренной и двускатной крыши заключается в том, что они имеют совершенно другой формат с точки зрения гребня. У хип-крыши есть хребет на вершине, и от этого хребта вы с четырех сторон спуститесь вниз на четыре квартиры.

Каждая сторона крыши одинакова как по длине, так и по высоте, что придает ей очень точный и структурированный вид. Некоторые люди не являются большими поклонниками этого, и это может заставить их переключиться на стиль двускатной крыши.

Главное, что следует помнить, глядя на это, это то, что шатровая крыша является гораздо более конструктивно сложным типом, который на самом деле собрать.

Тем не менее, они имеют много общего с тем, чтобы придать дому законченный, законченный и чистый вид.

Для выполнения дополнительных задач в строительстве и планировании вам, как правило, необходимо подумать о достаточном количестве различных факторов, влияющих на кровлю с точки зрения стоимости и безопасности.

Шатровая крыша намного более безопасна, чем двускатная крыша, только благодаря общей структурной основе и тому, как все это объединяется. Тот факт, что он намного короче с точки зрения длины крыши, гарантирует ее долговечность.

Это также означает, что крыша намного лучше поддерживает центр тяжести при использовании скатной кровли, что обычно делает ее очень хорошим выбором для многих людей.

Они долговечны и прочны и подходят людям, живущим в районах, где сильные ветры могут продолжать падать и затруднять получение надлежащей защиты от элементов.

Более дорогая, но более прочная, модная крыша является очень жизнеспособным вариантом.

Hip Roof vs Gable Roof Hip Roof vs Gable Roof

Крыша двускатная

Крыша двускатная — это еще один очень популярный стиль кровли, который выглядит как деталь, а также несет в себе довольно великолепный внешний вид.

В вековой битве между двускатной крышей и хип-крышей главное, что нужно помнить, — это гораздо менее прочная конструкция, чем в предыдущем издании — хип-крыша. Это намного больше, и поэтому имеет тенденцию иметь более специфический вид.

Обычно они называются остроконечной или скатной крышей, и с ними может быть что-то вроде кошмара, если вы не совсем уверены, что это то, что вы ищете.

Они великолепны, тем не менее, для домов, которые, как правило, обрушиваются на них из-за того, что они имеют наклон, а треугольная форма у них невероятно стильная.

Когда речь идет о снежном времени года, они также делают хороший выбор, так как снег более или менее падает с вершины!

Это делает их отличным выбором для эффективности, но их низкая стоимость по сравнению с хип-крышей гарантирует, что они останутся выбором для тех, кто ограничен в средствах.

Получение расширения Hip для Gable Roof

Некоторые люди предпочтут сделать переход с Hip на Gable, и для этого вы можете просто получить расширение, которое работает таким же образом.

Комбинация тёплой и двускатной крыши — очень популярный стиль, который выглядит просто потому, что в нем есть и то, и другое.

Они имеют тенденцию соединяться друг с другом и выглядят очень эффектно как структура, гарантируя, что вы можете иметь немного обоих миров в своем доме — это позволяет вам изменить крышу и добавить немного столь необходимых изменений к части дом, который обычно выглядит очень скучно.

С правильными вложениями и изменениями, это может быть идеальным дополнением к вашему дому, которое также гарантирует, что он выглядит превосходно, при этом требуется очень мало работы, чтобы он выглядел как можно лучше.

Если вы не уверены, какую крышу выбрать для своего дома, тогда вам стоит подумать над тем, чтобы рассмотреть один из них. Тем не менее, если вы собираетесь использовать удлинитель крыши Hip to Gable, будьте готовы к обширной работе, которую он может выполнить, поскольку это практически сводит на нет экономически выгодный характер крыши Gable!

Hip Roof против двускатной крыши: какая из них лучшая

Hip Roof против двускатной крыши

Hip Roof против двускатной крыши

Вы в процессе проектирования или строительства нового дома или каркаса крыши? Если это так, скорее всего, вы рассматриваете один из двух самых популярных типов кровли в Кении; модная крыша и фронтон.

Мы сравнили две конструкции крыши ниже….

Конструкция двускатной крыши

Фронтонная крыша — это тип конструкции крыши, где две стороны наклонены вниз по направлению к стенам , а две другие стороны включают стены, которые простираются от нижней части карниза до вершины гребня.Также известные как скатные или остроконечные крыши, двускатные крыши являются одними из самых популярных крыш в Кении. Их легко узнать по треугольной форме.

Плюсы: двускатных крыш легко проливают воду, предоставляют больше места для чердачных или сводчатых потолков и обеспечивают большую вентиляцию. Их простая конструкция делает их проще и дешевле, чем более сложные конструкции.

Минусы: двускатных крыш могут быть проблематичными в районах, подверженных сильному ветру. Если рамы не построены надлежащим образом с соответствующими опорами, крыша может разрушиться из-за сильного ветра.Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свисание слишком велико, ветер может создать подъем внизу и вызвать отрыв крыши от стен.

Если двускатная крыша используется в местах с сильным ветром, убедитесь, что используются надлежащие скобы, и осмотрите крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.

Примечание: Рекомендуется использовать угол не менее 22,5 °.

Похожие: >> Топ 13 различных типов крыш с фотографиями
Типы двускатных крыш

Боковой фронтон: Боковой фронтон — это основная скатная крыша.У этого есть две равных группы или стороны, наклоненные под углом. Обе стороны фронтона встречаются на гребне посередине здания. Треугольную секцию можно оставить открытой для открытой двускатной крыши, или она может быть закрыта для двускатной крыши в штучной упаковке.

Скрещенный фронтон : Скрещенная двускатная крыша — это две секции двускатной крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу. Длина, высота или высота могут отличаться или не отличаться друг от друга.

Фронтон фронтона: Фронтальная фронтальная крыша расположена у входа в дом.

Голландская щипцовая крыша: Голландская щипцовая крыша представляет собой гибрид фронтона и тазобедренной крыши. Двускатная крыша размещена в верхней части модной крыши для большего пространства и эстетической привлекательности.

Hip Roof Design

Шатровая крыша (или шатровая крыша) представляет собой тип конструкции крыши, где все стороны крыши наклонены вниз к стенам — где стены дома располагаются под карнизом с каждой стороны крыши.

Плюсы: Шатровые крыши более устойчивы, чем двускатные.Внутренний уклон всех четырех сторон делает его более прочным и долговечным.

Шатровые крыши отлично подходят как для сильных ветров, так и для снежных районов. Наклон крыши позволяет воде легко течь без стоячей воды.

Шатровые крыши могут предложить дополнительное жилое пространство, когда к вальмовой крыше добавлено слуховое воронье гнездо.

Примечание: Для районов с сильным ветром или сильных штормов рекомендуется наклон с углом 18,5 ° -26,5 °.

Минусы: Модульная кровля дороже в строительстве, чем двускатная кровля.Это более сложный дизайн, который требует больше строительных материалов. Кроме того, если в общую конструкцию модной крыши встроены слуховые окна, дополнительные швы и впадины могут облегчить потенциальные утечки воды вокруг слуховых окон, если система кровли не установлена ​​надлежащим образом или если торцевые стенки мансардные окна не мелькают должным образом.

Примечание: Надлежащая конструкция и техническое обслуживание кровельной системы необходимо для предотвращения превращения мелких проблем в серьезные проблемы.

Предлагаемые материалы: Шатровые крыши, такие как двускатные крыши, могут быть покрыты практически любым типом кровельных материалов, таких как черепица, decra, mabati или черепица.

Типы Шатровых Крыш

Simple Hip: Наиболее распространенный тип скатной кровли. Он имеет многоугольник с двух сторон и треугольник с двух других сторон. Стороны объединяются наверху, чтобы сформировать простой горный хребет.

Крест Hipped: Аналогично двускатной крыше. Используйте отдельные модные крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.

Примечание: Долины могут пропускать воду в бассейн.Правильная гидроизоляция является обязательным.

Сравнение стоимости

Шатровые крыши сложнее и труднее построить. Даже если кадры на площади крыши одинаковы для фронтона и тазобедренной крыши, подрядчик, скорее всего, будет тратить больше времени на создание тазобедренной крыши. Так что это дорого. Двускатные крыши легче и дешевле построить.

Ветер Сопротивление

Шатровые крыши более устойчивы к ветру во время шторма.

Треугольный «фронтальный конец» склонен к разрушению при сильном ветре, если не правильно закреплен, с эффектом домино, сбивающим ряд элементов каркаса крыши, как только фронтальный конец разрушается.

>> Топ 10 главных кровельных проблем и решений. Проверьте здесь

Свяжитесь с нами для вашего предложения кровли.

HPD Consult

info @ hpdconsult

,

Создание модных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как я могу вручную создать Hip или Gable Roof?

ОТВЕТ

В этом уроке мы покажем вам, как установить значения по умолчанию для строительства крыши, как вручную нарисовать плоскости крыши для создания модной крыши, и как вручную создать плоскости крыши для двускатной крыши.

Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать автоматические кровельные инструменты для создания скатных или двускатных крыш. Однако в некоторых ситуациях может оказаться, что проще создавать крыши вручную.


Для создания ручных плоскостей крыши

  1. Сначала запустите Home Designer Pro и выберите Файл> Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
  2. Далее установите значения по умолчанию для своей крыши, выбрав Построить> Крыша> Построить крышу , чтобы открыть диалоговое окно Построить крышу .

    • Снимите флажок Автоматическое восстановление крыш , если установлен этот флажок.

    • Установите для шага (в 12) значение равным 6 «.
    • Обратите внимание, что Roof Overhang установлен на 18 «. В этом уроке мы не будем его менять, но важно помнить о последующих шагах.
  3. Выберите Построить> Стена> Прямая внешняя стена и нарисуйте по часовой стрелке полностью закрытую четырехстенную прямоугольную структуру.

    Для целей данного примера наша структура имеет размер 30 x 40.

  4. Выберите Построить> Крыша> Плоскость крыши и щелкните и перетащите базовую линию по длине стены.

    При создании скатной кровли следите за тем, чтобы не рисовать по всей длине стены, так как вам потребуется пространство на обоих концах для смежных плоскостей кровли.

  5. Отпустите кнопку мыши и переместите курсор в направлении вверх. При перемещении курсора отображается контур предварительного просмотра плоскости крыши.

  6. Щелкните внутри комнаты, чтобы установить кромку на плоскости крыши, и завершите свою первую плоскость крыши.

Двускатная крыша создается с двумя противоположными плоскостями крыши, которые встречаются на гребне.

Для создания двускатной крыши используются ручные плоскости крыши

  1. Используя шаги выше, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.

  2. Используйте инструмент Выбор объектов , чтобы выбрать верхний край нижней плоскости крыши.

  3. Нажмите кнопку Соединить плоскости крыши , затем нажмите нижний край верхней плоскости крыши, чтобы присоединиться к выбранному краю первой плоскости.

    Примечание: Чтобы использовать инструмент «Соединить плоскости крыши», сначала необходимо определить, какие края плоскостей крыши могут простираться, чтобы встретиться на гребне, бедре или впадине. Программа попытается соединить две плоскости вдоль линии, где они пересекаются, когда это возможно.


  4. Теперь у вас должно быть две соединенные плоскости крыши.

  5. Теперь вытяните стороны каждой плоскости крыши так, чтобы они проходили мимо наружных стен.

    Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.

  6. Нажав на эту размерную линию, мы можем установить сторону расстояния плоскости крыши от наружной стороны слоя стены с помощью встроенного текстового поля, которое отображается.

    • По умолчанию выступ , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.

    • Если свес установлен на 18 дюймов, плоскость крыши будет на расстоянии 18 дюймов от стены. Это потому, что он измеряется внутрь.
    • Если мы установим свес в ноль, край свеса будет точно соответствовать внешней стороне стены.
    • Мы хотим измерить 18 дюймов от внешней стороны, поэтому мы вводим отрицательные восемнадцать дюймов (-18 «) и нажимаем . Введите .
  7. Повторите этот процесс для другой стороны верхней плоскости крыши.

  8. Вы можете повторить этот же процесс для нижней плоскости крыши или просто перетащить края, чтобы соответствовать верхней плоскости крыши. Для этого используйте инструмент Выбор объектов , чтобы выбрать плоскость крыши, щелкнув по любой из боковых кромок, выберите ручку Переместить и перетащите, пока она не защелкнется в углу другой плоскости крыши. Обратите внимание на красный индикаторный блок, отмечающий точку защелки.

  9. Выберите 3D> Создать перспективную камеру> Полный обзор , чтобы увидеть, что теперь у нас есть законченная, нарисованная вручную двускатная крыша.

У модной крыши есть плоскости крыши, построенные над каждой внешней стеной в плане, над которой не нарисована другая стена.

Для создания модной кровли с использованием ручных плоскостей крыши

  1. Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши в нашем плане, выбрав Построить> Крыша> Удалить плоскости крыши .
  2. Нарисуйте ручные плоскости крыши над каждой внешней стеной плана.

  3. Нажмите на одну из плоскостей крыши, чтобы выбрать ее. Убедитесь, что выбран правильный край, щелкните инструмент редактирования Join Roof Planes , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.

  4. Повторите для оставшихся плоскостей крыши.

  5. Теперь соедините ребро верхней и нижней плоскостей крыши с помощью инструмента редактирования Join Roof Planes .

  6. Чтобы соединить меньшие боковые плоскости крыши, просто перетащите ее ручку редактирования, пока она не защелкнется на пересечении.

  7. Выберите 3D> Создать перспективный вид> Полный обзор , чтобы увидеть, что у нас теперь готовая модная крыша.

БОЛЬШЕ ИНФОРМАЦИИ

Дополнительную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав меню Справка и щелкнув Запустить справку , чтобы отобразить меню справки программного обеспечения.Нажмите на вкладку «Содержание» и прокрутите вниз до главы «Крыши», чтобы просмотреть информацию дальше.

,

Создание модных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как я могу создать hip и двускатные крыши, используя ручные кровельные инструменты?


ОТВЕТ

Главный архитектор позволяет автоматически создавать самые разные крыши, в том числе скатные и двускатные. Однако в некоторых ситуациях проще создавать крыши вручную.В этом уроке мы покажем вам, как установить значения по умолчанию для строительства крыши, как нарисовать плоскости крыши вручную, чтобы создать модную крышу, и как создать плоскости крыши для двускатной крыши.

Создать модную крышу

  1. Выберите в меню Построение> Стена> Прямая внешняя стена и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область. В этом примере нарисован простой прямоугольник.

  2. Выберите Построить> Крыша> Построить крышу из меню, чтобы открыть диалоговое окно Построить крышу .

    Этот диалог также служит диалоговым окном по умолчанию для крыш — здесь настройки применяются к плоскостям крыш, нарисованным вручную, а также к автоматическим крышам.

  3. На панели крыши диалогового окна Build Roof :

    • Установите шаг (в 12) на желаемое значение.

      В этом примере используется шаг 6 в 12.

    • Вы также можете установить по умолчанию Навесы крыши здесь.

      В этом примере используется шаблон по умолчанию 18 «.

    • Нажмите ОК , чтобы закрыть диалоговое окно.
  4. Выберите Build> Roof> Roof Plane из меню.
    • Начиная с левой стороны плана, щелкните и перетащите базовую линию вдоль внешней поверхности слоя обрамления стены.
    • Если включены привязки объектов , программа автоматически привязывает базовую линию плоскостей крыши к этой точке автоматически.

    • Отпустите кнопку мыши и затем щелкните внутри комнаты, чтобы определить местоположение гребня и создать плоскость крыши.

    • Повторите этот процесс на трех оставшихся сторонах здания.


  5. Нажмите на верхнюю плоскость крыши вдоль ее правой стороны, чтобы выбрать ее. Обратите внимание, что дескриптор редактирования, который отображается на краю, на котором вы щелкнули, больше, чем дескриптор редактирования на других 3 ребрах, указывая, что это выбранный край.
    • Нажмите кнопку Присоединиться к крыше самолета .
    • Затем нажмите на верхнюю часть правой плоскости крыши, чтобы соединить два края вместе.

    • Повторите этот процесс, чтобы соединить смежные края оставшихся плоскостей крыши.


  6. Нажмите на ребро на край верхней плоскости крыши, чтобы выбрать его.

    • Нажмите кнопку Присоединиться к крыше самолета .
    • Кликните по ребру нижней плоскости крыши, чтобы соединить их вместе.


  7. Нажмите на выступ крыши самолета на правой стороне плана.

    • Нажмите кнопку Присоединиться к крыше самолета .
    • Нажмите на правый край верхней плоскости крыши.


  8. Повторите этот процесс для плоскости крыши на левой стороне здания.

Создать двускатную крышу

  1. Выберите Построить> Стена> Прямая внешняя стена и нарисуйте четыре соединительные стены, чтобы сформировать замкнутую область.Опять же, простой прямоугольник используется в этом примере.
  2. Выполните шаги, описанные в шаге 3 выше, чтобы создать две плоскости крыши на противоположных сторонах здания.

  3. Нажмите на ребро ребра нижней плоскости крыши, чтобы выбрать его.

    • Нажмите кнопку Присоединиться к крыше самолета .
    • Щелкните по краю ребра верхней плоскости крыши, чтобы соединить их вместе.


  4. Выберите Вид> Временные размеры и убедитесь, что рядом с Временные размеры есть отметка.Если нет, нажмите на этот пункт меню, чтобы включить отображение временных размеров.
  5. Нажмите на правую сторону верхней плоскости крыши, чтобы выбрать ее.
    • Щелкните левой кнопкой мыши по временному размеру между краем плоскости крыши и стеной.

    • В текстовом поле введите значение расстояния -18 «. 18 представляет желаемый фронтон свес .



    • В этом примере важно использовать отрицательное число.Это заставляет программу перемещать край плоскости крыши на противоположную сторону стены, а не удерживать ее на одной стороне.
    • Повторите для левого края верхней плоскости крыши.


  6. При включенных объектных привязках перетащите левую и правую стороны нижней плоскости крыши, чтобы они защелкнулись на соответствующих сторонах верхней плоскости крыши. Перемещая каждый край наружу, переместите курсор к боковому краю верхней плоскости крыши.

    Программа найдет ребро и привязает к нему текущее выбранное ребро.

  7. Повторите для противоположной стороны.


,
