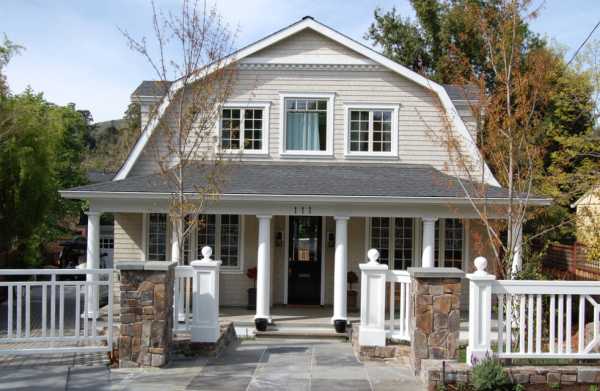

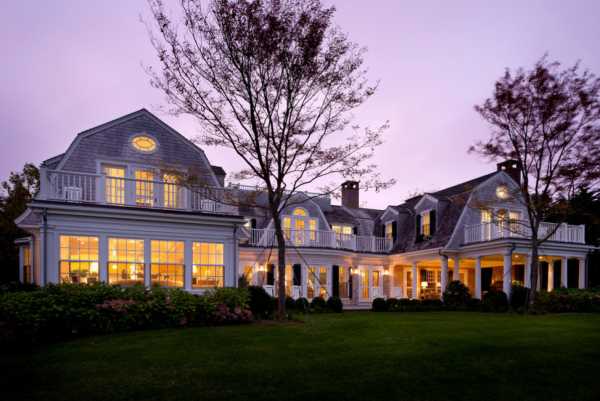

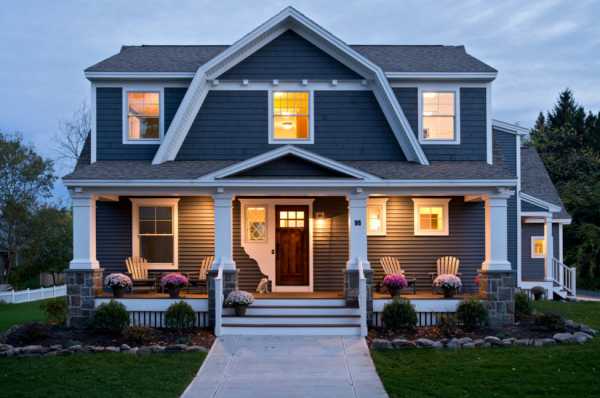

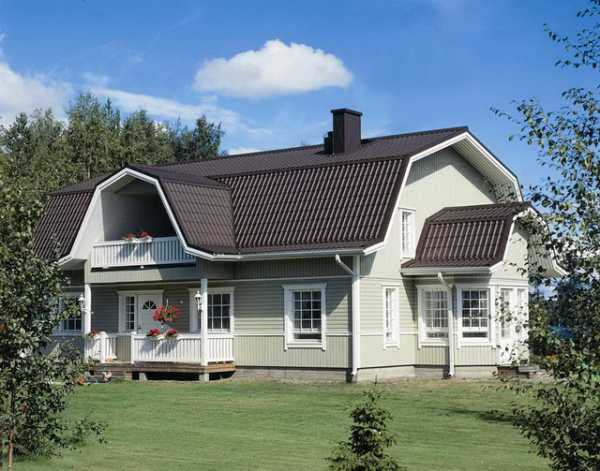

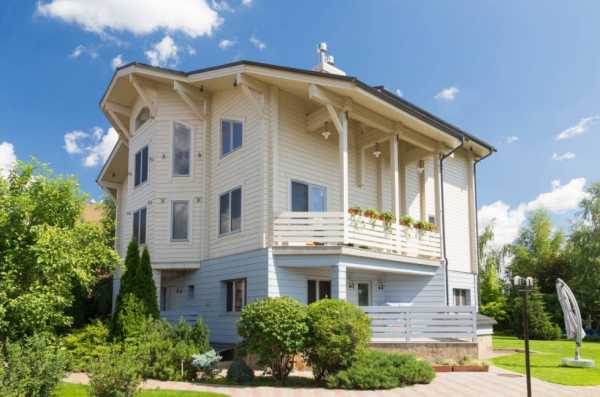

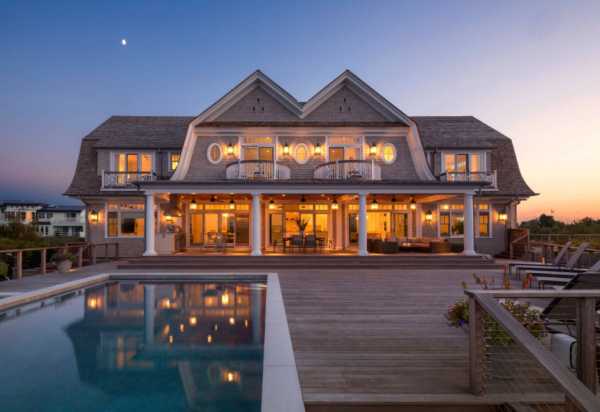

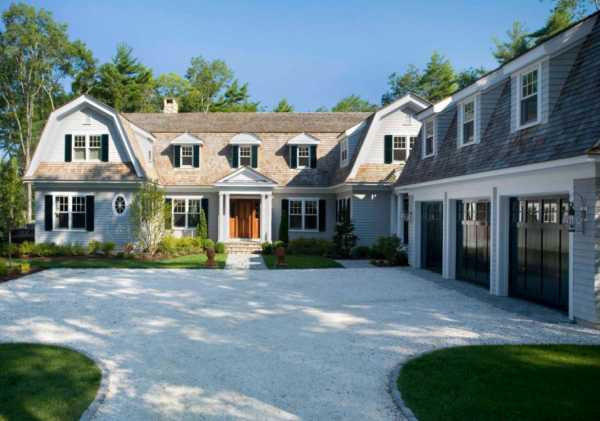

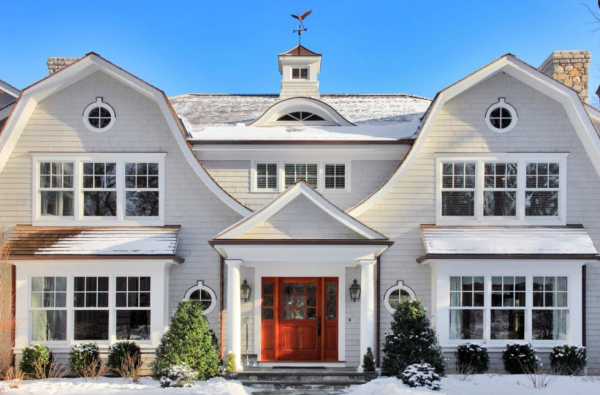

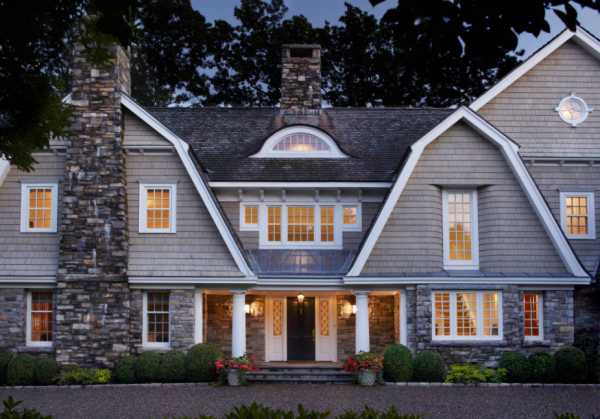

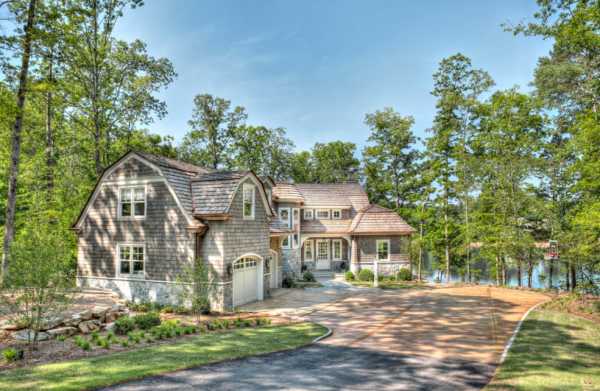

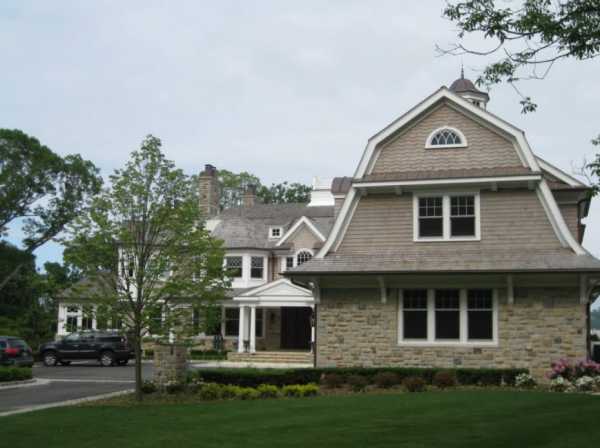

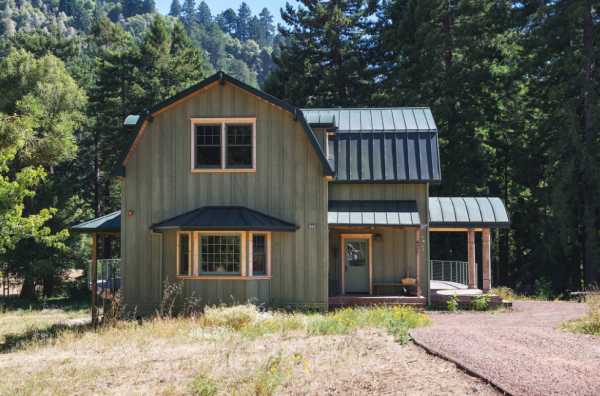

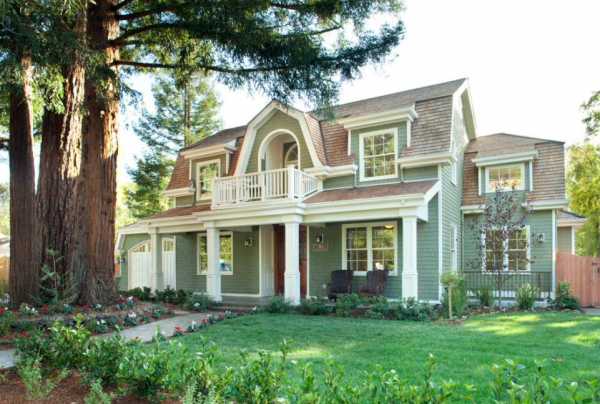

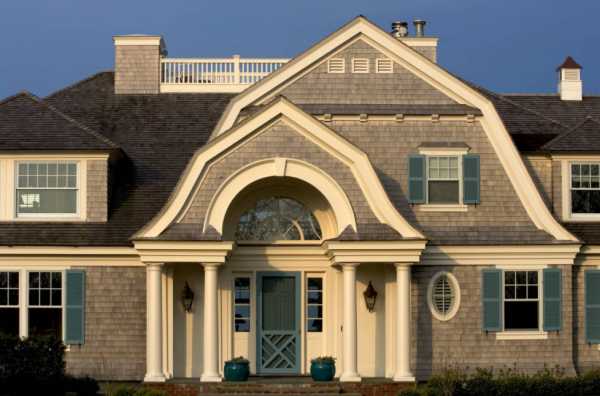

ломаные крыши частных домов на фото

Содержание
  1. Определение ломаной крыши
  2. Устройство ломаной крыши
  3. Виды ломаных крыш
  4. Монтаж ломаной крыши

Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.

Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.

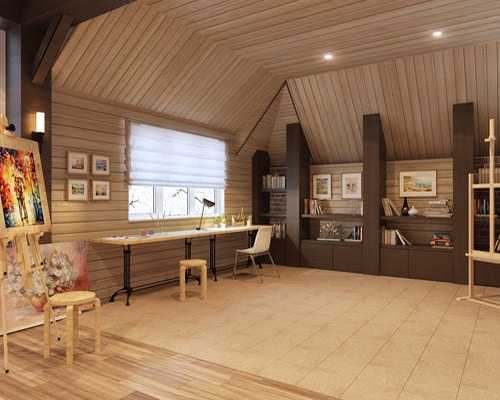

Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.

Определение ломаной крыши

Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».

Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.

Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

Виды ломаных крыш

В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.

Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.

Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.

Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.

Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.

Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

  • Выбор материалов и их закупка в необходимом количестве.
  • Произведение замеров и расчетов.
  • Обработка древесины специальными растворами и антисептическими средствами.
  • Установка балок перекрытия.
  • Сбор и установка каркаса боковых стен.
  • Возведение верхних скатов.
  • Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
  • Покрытие крыши кровельным материалом.
  • Монтаж оборудования для оттока воды.
  • Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

krov-torg.ru

Ломаная крыша своими руками: стропильная система, фото

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

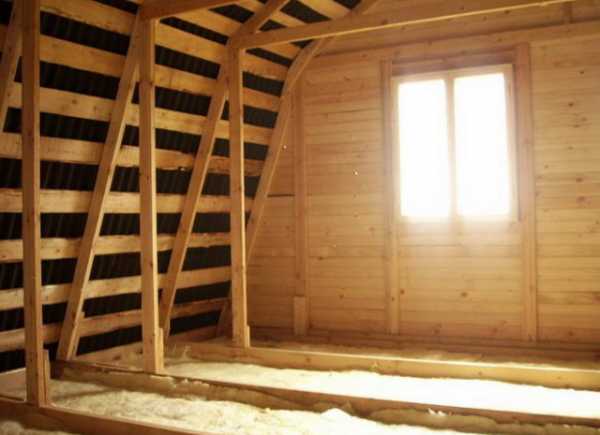

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

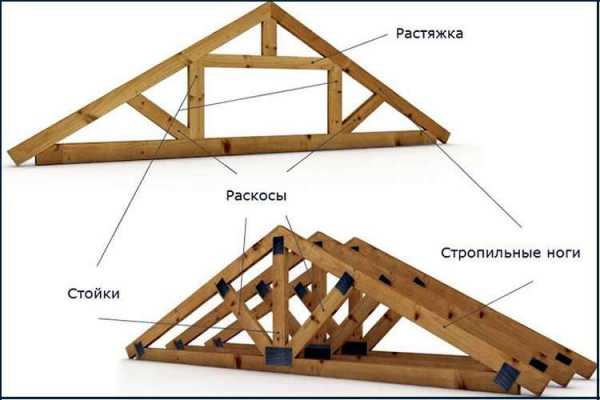

Выделяются следующие основные элементы ломаной крыши:

  • вертикальные стойки;
  • затяжки — горизонтальные балки;
  • стропила — ребра жесткости, являющиеся скелетом всей конструкции;
  • подкосы — диагональные балки, поддерживающие стропила;
  • мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
  • коньковый прогон — совокупность верхних элементов стропильной системы;
  • бабки — крепления, обеспечивающие жесткость висячих стропил;
  • схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
  • обрешетка — каркас для крепления кровельного материала и изоляции;
  • кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
  • тепло-, гидро- и шумоизоляция.

Тематический материал:

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

  • высота стен мансарды должна превышать 2,2 м;
  • должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
  • кровельный материал должен иметь небольшую массу;
  • в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
  • мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
  • для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

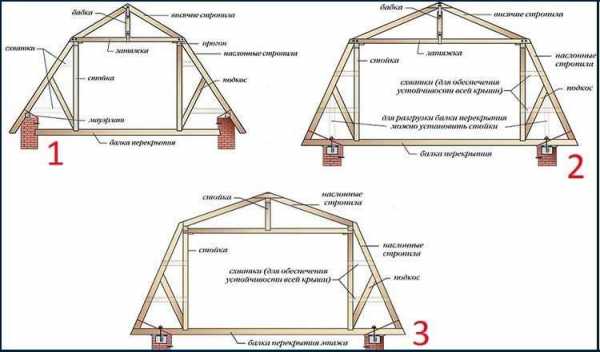

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

  • определение количества необходимого стройматериала;
  • вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

  1. массу кровли;
  2. примерную массу снега;
  3. массу обрешетки;
  4. массу паро-, гидро- и теплоизоляционных материалов;
  5. размеры крыши;
  6. углы установки скатов;
  7. шаг установки элементов стропильной системы и кровельной обрешетки;
  8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

  • сначала ставятся крайние балки с торцов здания;
  • между ними натягиваются бечевки для указания плоскости;
  • устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

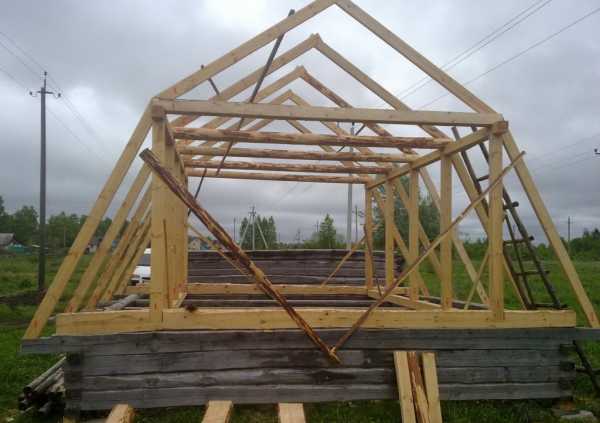

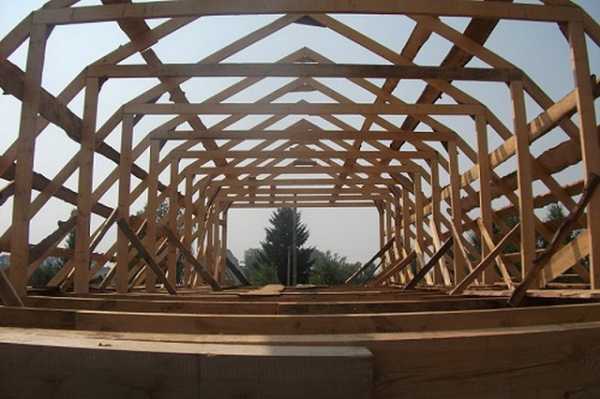

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

  • намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
  • на стропильных ногах выпиливаются места крепления по шаблону;
  • сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
  • в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

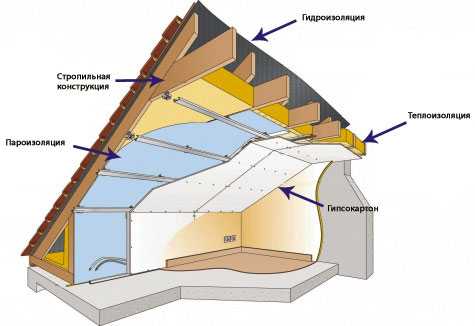

Изоляция конструкции

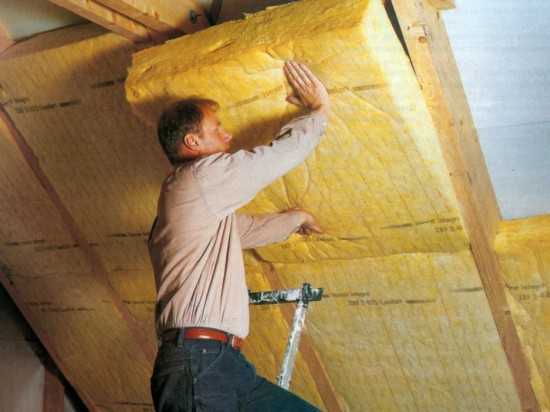

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м3.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

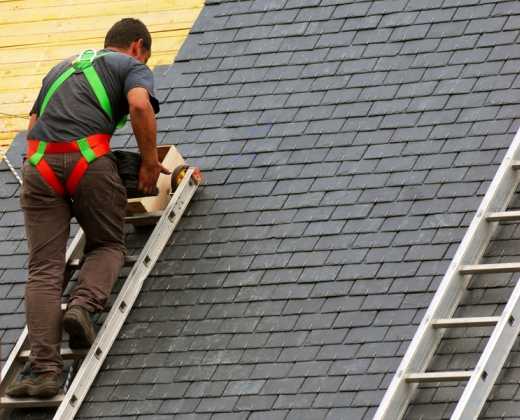

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

besedkibest.ru

Ломаная крыша своими руками – изготовление +фото

Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

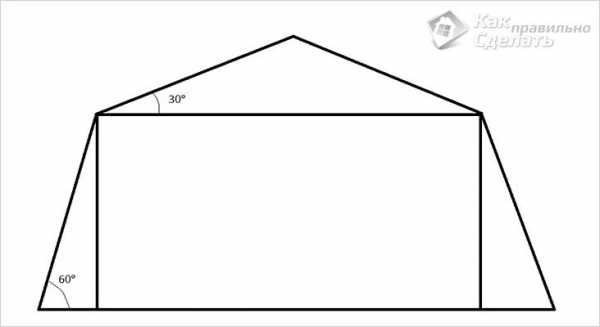

Угол наклона мансардной крыши

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

  • вид кровельного покрытия;
  • количество осадков и силу ветра;
  • назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

Составление проекта

Проект с ломаной крышей

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Материал

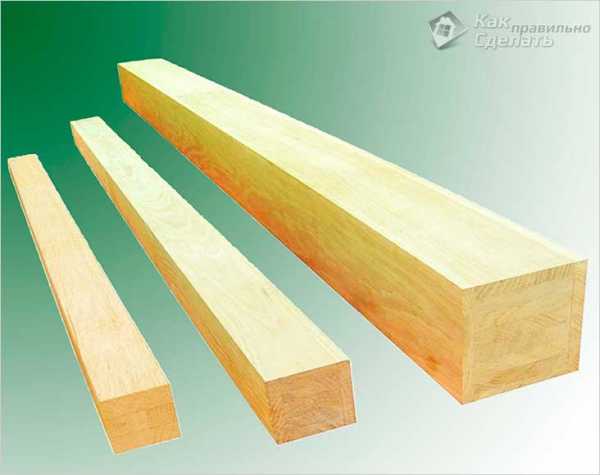

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

  • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
  • доска 50×150 мм;
  • необрезная доска;
  • металлические скобы, уголки, болты, гвозди, саморезы;
  • рейки для обрешетки 25×50 мм;
  • пароизоляционная мембрана, утеплитель, гидроизоляция;
  • кровельный материал.

Этапы строительства

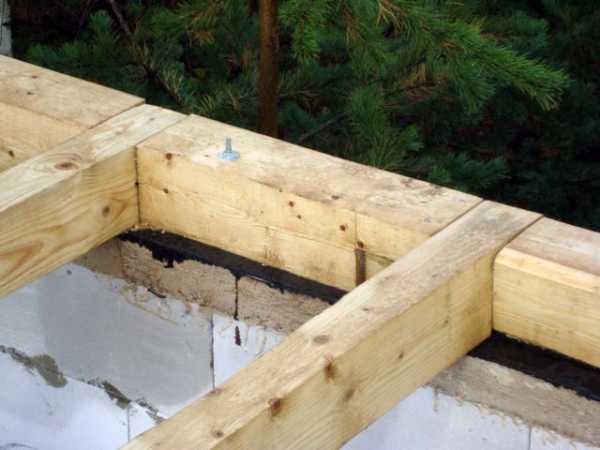

Закрепляется мауэрлат

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

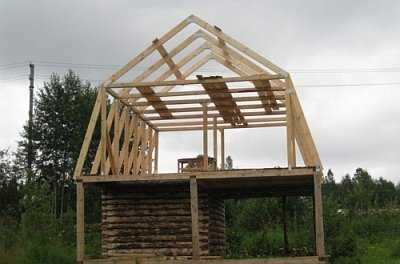

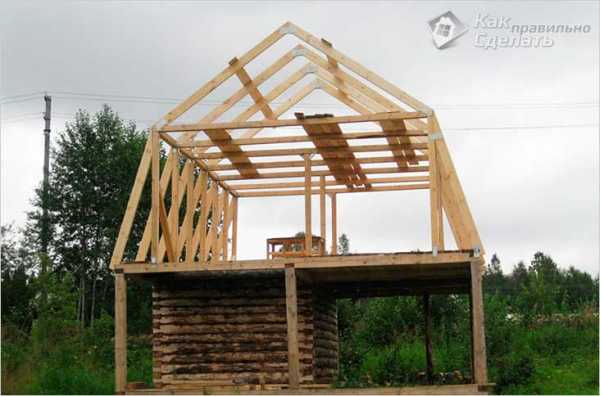

Монтаж стропил

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

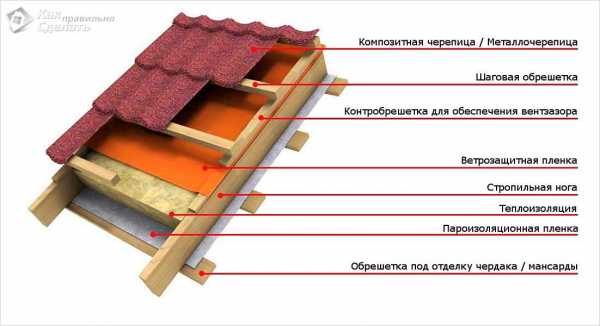

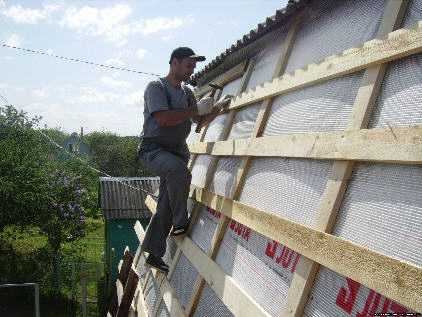

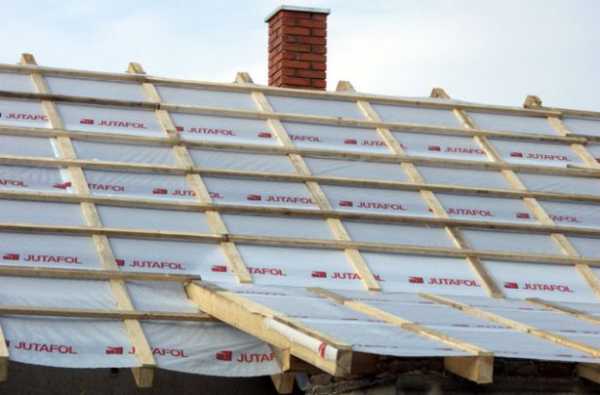

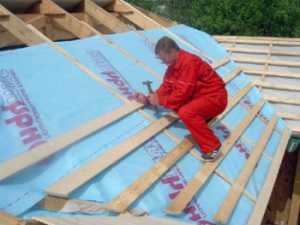

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

Рекомендуем прочитать:

Видео

В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

Фото

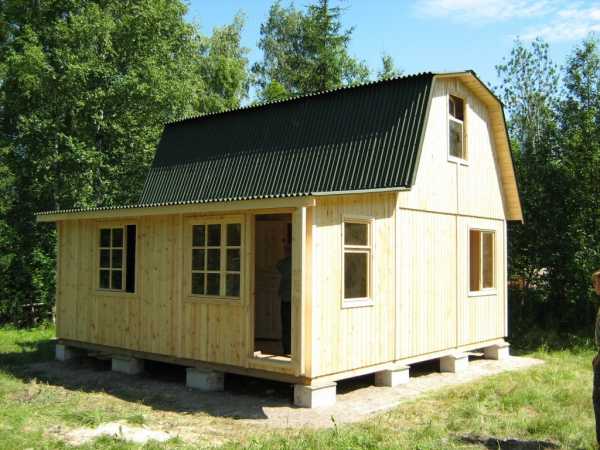

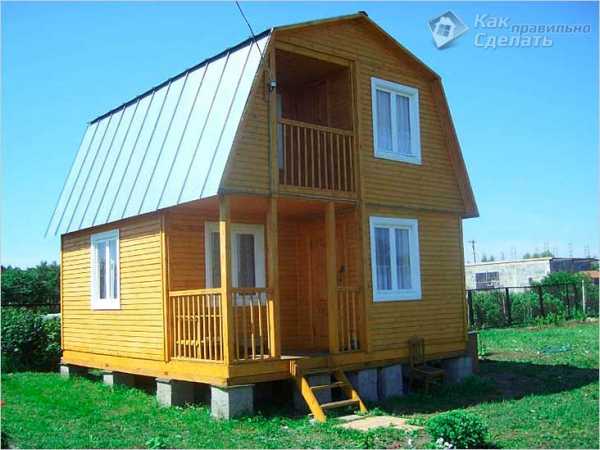

Небольшой дом с мансардой

Дом с мансардой

Ломаная крыша деревянного дома

Баня с мансардной ломаной крышей

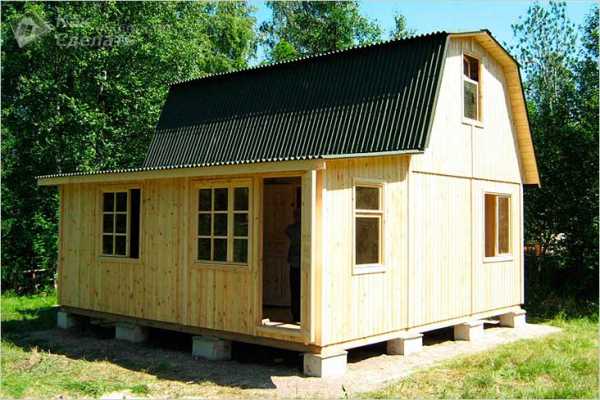

Дачный домик с мансардой

Крыша гаража

kakpravilnosdelat.ru

Ломаная крыша своими руками – пошаговая инструкция!

Ломаные крыши относятся к категории популярных и наиболее эффективных кровельных конструкций. Возведение и обустройство подобной кровли требует от исполнителя наличия определенных навыков выполнения необходимых расчетов и соответствующих мероприятий.

Ломаная крыша своими руками

Однако, разобравшись в основных положениях руководства, с обустройством подобной кровельной конструкции можно будет справиться собственными силами без привлечения сторонних специалистов, что позволит существенно сэкономить.

Ломаная крыша своими руками

Содержание пошаговой инструкции:

Общие сведения о ломаных крышах

Ломаная крыша прекрасно подходит для тех ситуаций, когда запланировано обустройство жилой мансарды. В данном случае подкровельное помещение будет иметь достаточно высокие потолки.

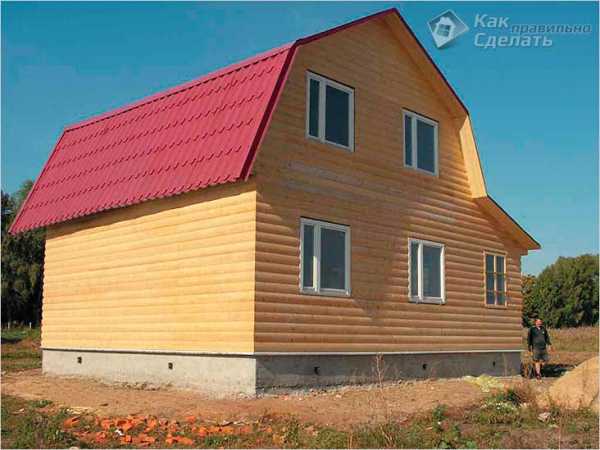

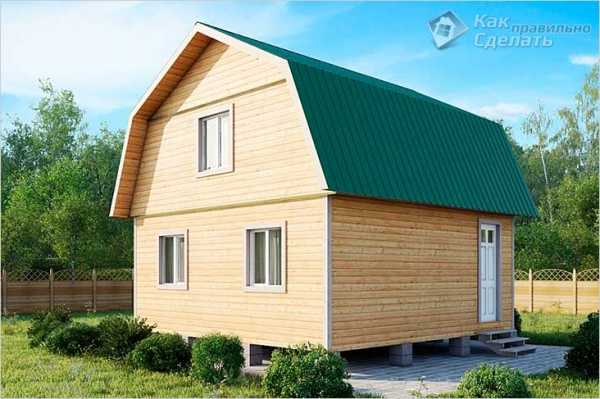

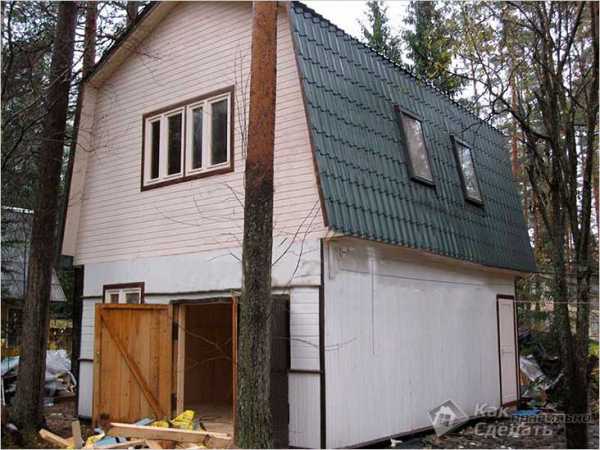

Ломаная мансардная крыша

Возвести ломаную крышу несколько сложнее, чем обыкновенную одно- либо двухскатную конструкцию, однако невыполнимых задач, как вы уже знаете, нет.

Ломаные кровли лучше всего смотрятся на строениях, имеющих квадратную форму. Если ваш дом является узким и длинным, от мансарды, следовательно, и от рассматриваемой конструкции крыши, практически никакой пользы не будет.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

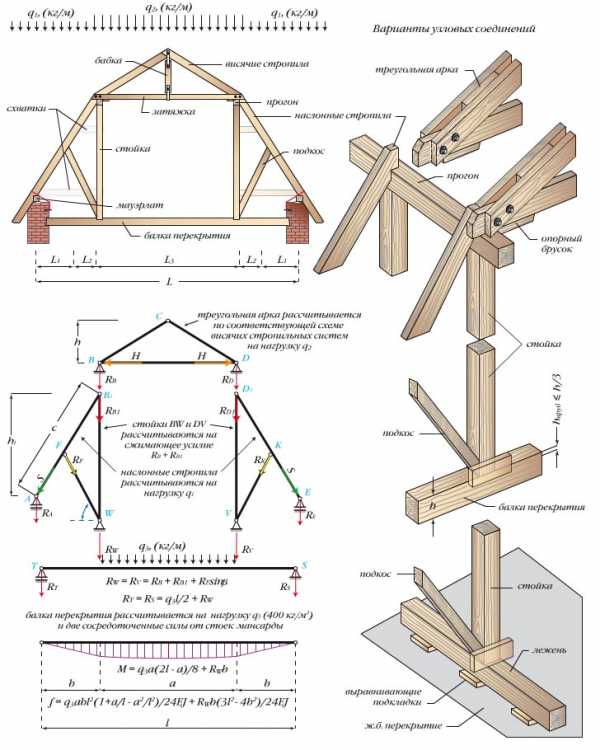

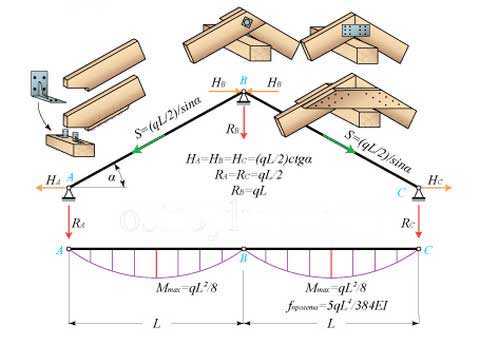

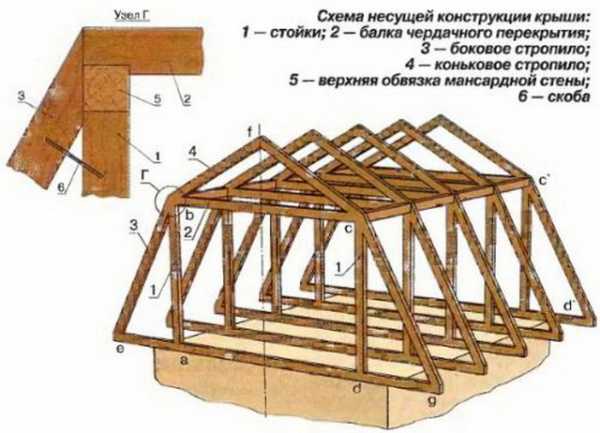

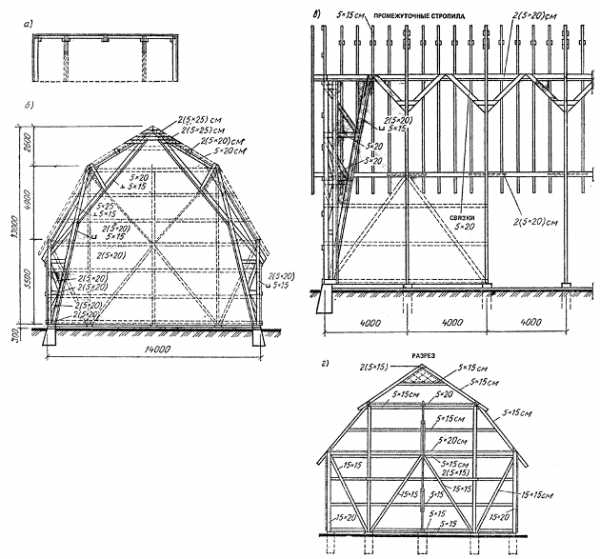

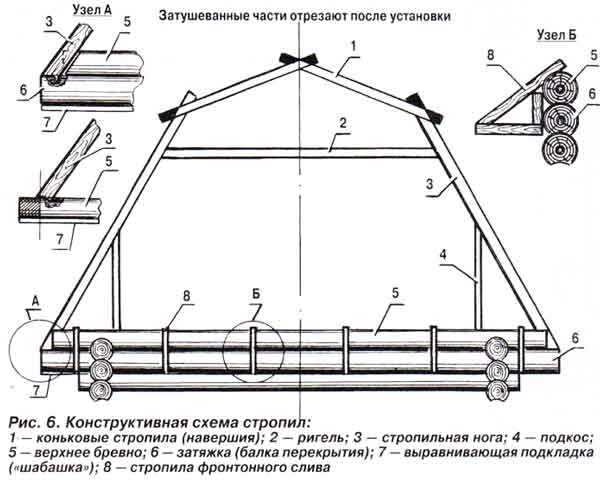

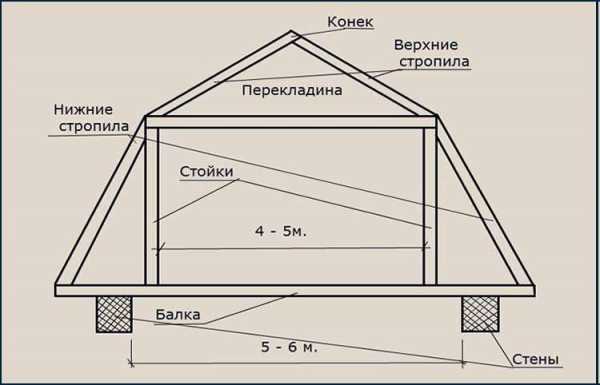

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

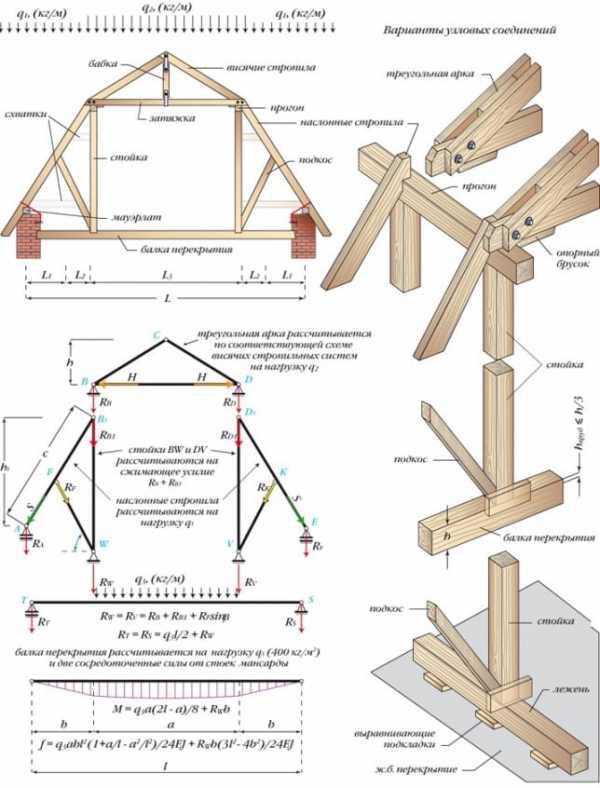

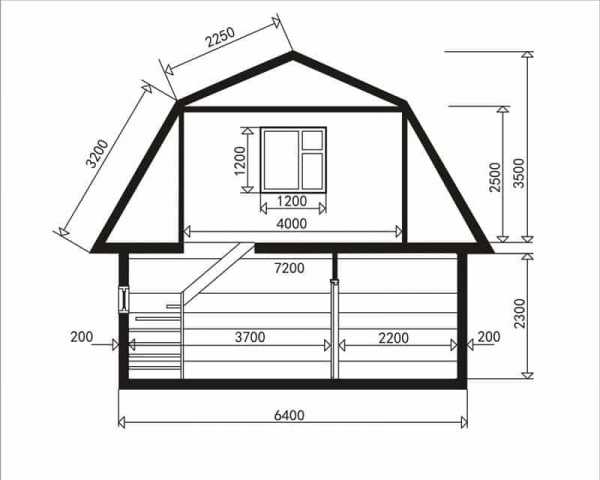

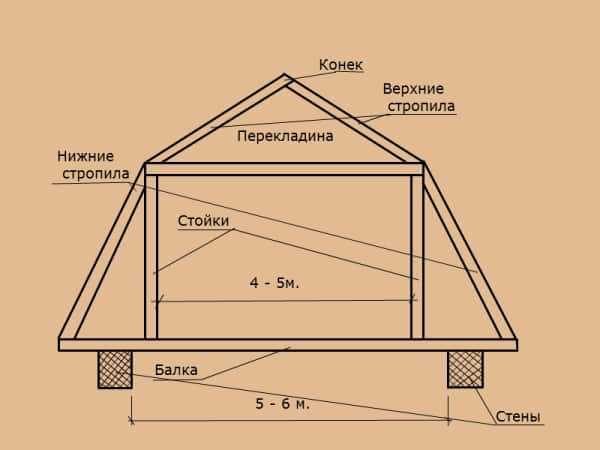

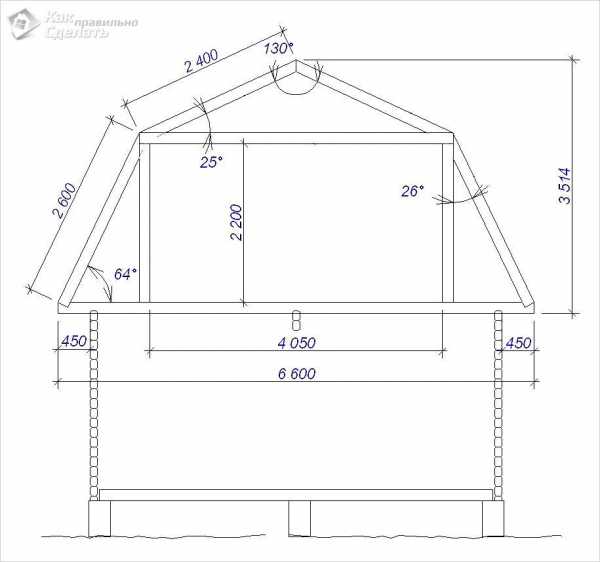

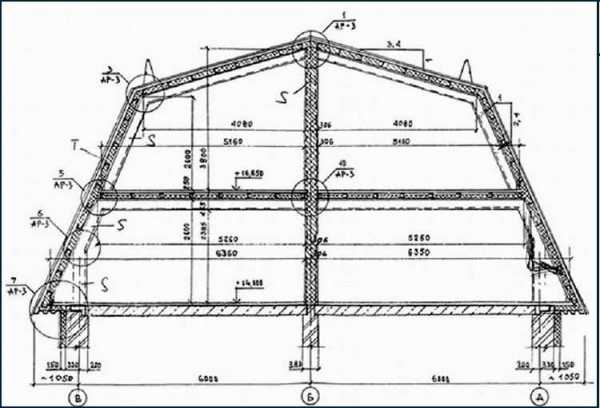

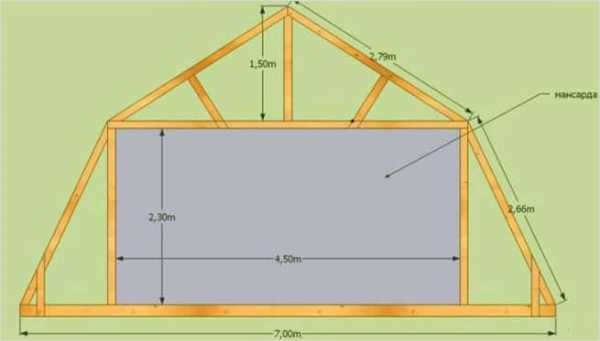

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы.  Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

  • вес финишного кровельного покрытия;
  • нагрузку, создаваемую изоляционными материалами
  • массу элементов обрешетки, а также контробрешетки;
  • длину пролета между свесом карниза и кровельным коньком;
  • наклон кровельных скатов;
  • шаг размещения элементов обрешетки и стропильной системы;
  • разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

    Расчет мансардной кровли

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

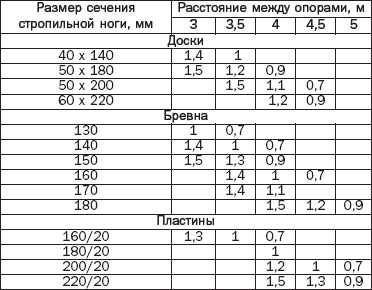

Таблица

Из чего строить крышу?

После завершения всех расчетов и подготовки необходимой проектной документации, вы будете знать, каким должно быть сечение элементов стропильной системы крыши, какую обрешетку лучше всего обустраивать и какой кровельный материал подойдет конкретно для вашего случая.

Отправляйтесь за приобретением необходимых приспособлений.

Прежде всего, купите брус для обустройства мауэрлата, а также брусья либо доски для монтажа обрешетки и обрезную доску для системы стропил. Также стропила можно делать из бруса.

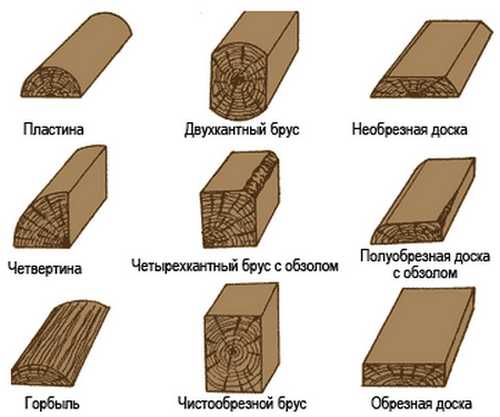

Пиломатериалы для крыши

Идеально подойдет хвойная древесина. Важно, чтобы влажность материала не превышала 20-22%. Материал не должен иметь крупных сучков. Следы повреждения жучками и синюшные пятна тоже должны отсутствовать.

Учитывайте тот факт, что от качества древесины напрямую зависит прочность, надежность и долговечность ломаной кровельной конструкции.

Прежде чем использовать купленный материал по назначению, обязательно обработайте его антисептическим препаратом. Специальные средства обеспечат защиту материала от гниения. Также периодическую обработку антисептиками нужно будет проводить в течение всего срока использования кровельной конструкции.

Пиломатериалы для крыши

Помимо антисептиков, всю древесину нужно обработать антипиренами – это специальные противопожарные средства.

Обработку материала выполняйте на улице либо в качественно проветриваемом помещении. Обязательно наденьте защитные перчатки и респиратор. Упомянутые средства наносятся двойным слоем. Для нанесения удобнее всего использовать распылитель, также подойдут обыкновенные кисти.

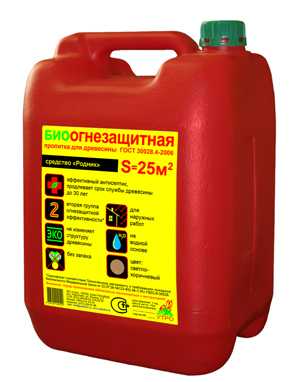

Пропитка для дерева

После нанесения пропиток, дайте им полностью высохнуть, и только после этого переходите к выполнению других запланированных мероприятий.

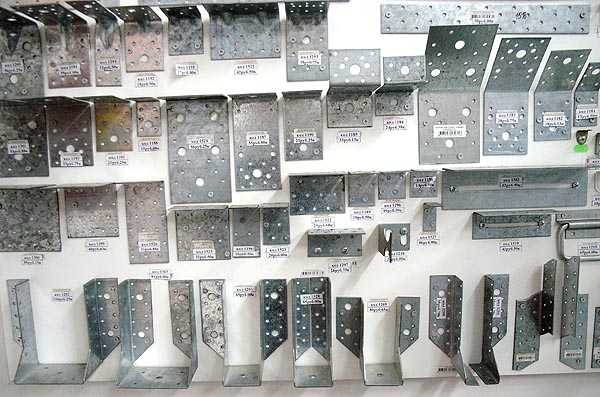

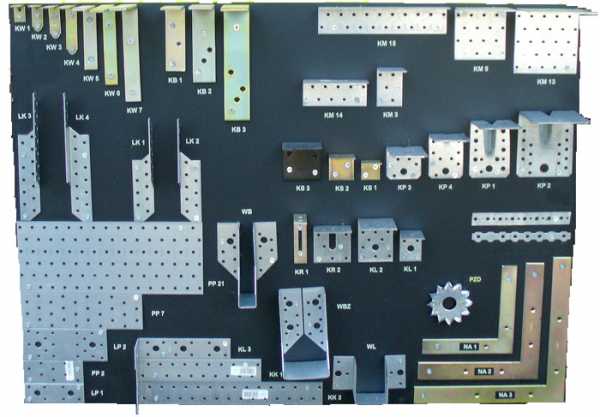

Также для обустройства ломаной кровельной конструкции понадобятся крепежные изделия – саморезы, пластинки, болты и т.д.

Крепёж для бруса

Крепёж для бруса

Дополнительно приобретите подходящие материалы для гидроизолирования, утепления и пароизолирования конструкции, а также финишный кровельный материал.

Порядок возведения крыши

Обустройство рассматриваемой конструкции выполняется в несколько несложных шагов.

Первый шаг

Закрепите мауэрлат на верхнем обвязочном брусе.

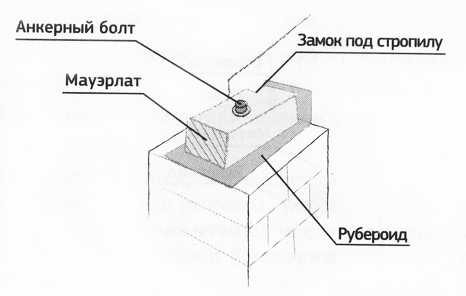

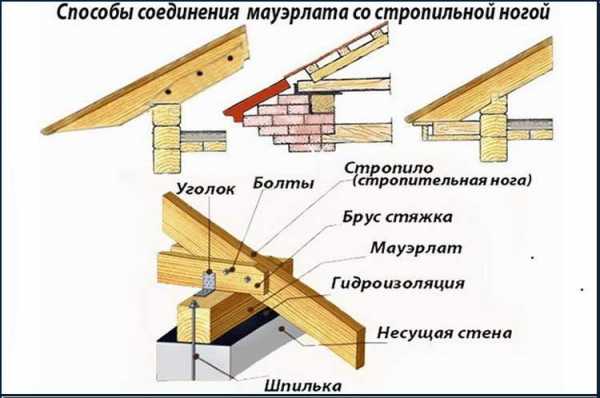

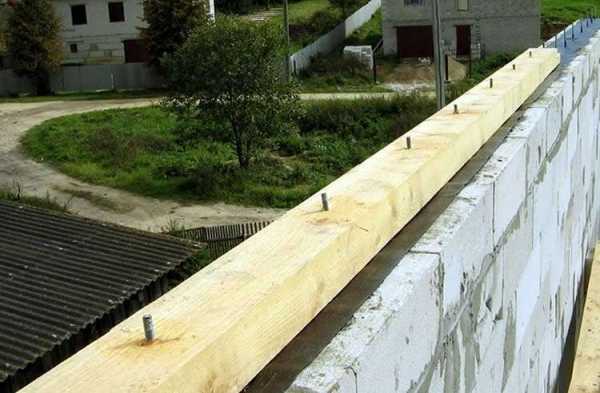

Схема укладки мауэрлата

Крепление мауэрлата

Второй шаг

Установите стропильные ноги по требованиям ваших проектных чертежей. Предварительно вырежьте шаблоны для соединения стропильных элементов с опорным брусом (мауэрлатом).

Соединение стропил с мауэрлатом

Третий шаг

Выставьте вертикальные стойки и закрепите их на балках перекрытия. Они возьмут на себя функцию каркаса стен будущего подкровельного помещения.

Крепление балок перекрытия

Вверху свяжите стойки при помощи прогонов. Эти элементы одновременно возьмут на себя функции затяжек для верхних стропильных элементов и потолочных балок для мансардного помещения.

Крепление балок перекрытия

Крепление балок перекрытия

Дальнейшую работу выполняйте по требованиям своего проекта. При этом обязательно учитывайте, что стропила, за счет которых образуется отвесной кровельный скос и обеспечивается затяжка верхних стропильных ног с мауэрлатом, должны быть наслонными. Верхние же стропила в конструкции такой кровли будут относиться к висячему типу.

Стропильная система наслонная

Ломаная крыша

Для дополнительной жесткости висячих стропильных ног обеспечьте фиксацию на бабках. Их необходимо соединить с затяжками, выполняющими функцию балок потолка мансардного этажа.

Строительство ломаной крыши

Строительство ломаной крыши

При необходимости выполните монтаж распорок и подкосов. Все перечисленные крепежные элементы конструкции должны быть изначально отмечены в ваших чертежах крыши.

На крайние стропила, размещенные с торцов дома, установите дополнительные каркасы для размещения фронтонов, дверных проемов и стеклопакетов.

Нижние стропила для мансардной крыши

Изоляционные работы и финишная отделка

В завершение останется выполнить укладку необходимых изоляционных материалов. Сначала закрепите по каркасу кровельной конструкции пароизоляционную пленку, уложив ее по стропильным ногам и зафиксировав степлером. Пленку крепите с нахлестом, без чрезмерных провисаний.

Прибивание обрешетки

Крепление обрешетки на ломаной крыше

Смонтируйте обрешетку из бруса. Шаг обрешетки подбирайте индивидуально в соответствии с особенностями выбранного финишного покрытия. В некоторых ситуациях для обустройства обрешетки применяется металлопрофиль, но вариант с применением деревянного бруса является наиболее распространенным.

Уложите теплоизоляционный материал (лучше всего минвату) между стропильными элементами. Утеплитель укладывайте в распор. Со стороны мансардной комнаты дополнительно зафиксируйте утеплитель обрешеткой. К ней же в будущем будет фиксироваться финишное внутреннее покрытие.

Ломаная мансардная крыша

Утепление крыши

Уложите гидроизоляционный материал. Принципы укладки и крепления те же, что и в случае с пароизоляционной мембраной. Приступайте к укладке финишного материала поверх обустроенной влагоизоляции. Скаты рассматриваемой конструкции имеют в своей основе ломаный профиль, поэтому финишное покрытие следует начинать монтировать снизу.

В местах стыков скатов кровли укладывайте верхний ряд финишного материала так, чтобы он перекрывал нижний ярус и создавал над ним своего рода козырек.

Укладка кровли на мансардную крышу

В завершение необходимо установить различные дополнительные элементы кровельной конструкции вроде водосточных желобов, ограждений и пр.

Готовая ломаная кровельная конструкция, созданная собственными силами, ни в чем не уступает аналогичным постройкам, оборудованным с привлечением профессионалов.

Ломаная крыша

Удачной работы!

Видео – Ломаная крыша своими руками

svoimi-rykami.ru

Ломаная крыша своими руками: фото, видео



Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

  1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

    Стропильная система с бабкой

  2. Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

    Схема без бабки

  3. В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
  4. Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;

    Разница между двускатной и четрехскатной ломаной крышей

  5. Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.

Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

Варианты крыши

Виды ломаных крыш для частных строений:


  1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

    Конструкция квадратной ломаной крыши

  2. Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

    Пример прямоугольной системы

  3. Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
  4. Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.

    Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Видео: Мансардная ломаная крыша

Монтаж

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окномПример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

  1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
  2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
  3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
  4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

    Пошаговая инструкция с фото

  5. Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
  6. Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
  7. После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
  8. Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
  9. Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.

Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.




11 Апрель 2016

Автор: Владимир Бакаев



Похожие материалы:

www.proprofnastil.ru

Ломаная крыша – чертежи и фото

Сегодня мы публикуем статью от Владимира Застрельченко из Зеленограда, где он рассматривает интересную форму кровли, которая позволяет обустроить просторную мансарду в чердачном помещении. Владимир приводит в материале чертеж ломаной крыши, несколько фото и рассказывает про утепление ломаной крыши дома одного из своих заказчиков.

В строительстве особняка важен не только внешний вид дома, но и его функциональность. Как раз эти две важные функции и исполнит ломаная крыша, чертежи и фото которой публикуются в этой статье. Этот тип крыши позволяет создать мансардное помещение.

Ломаная крыша — одна из самых сложных типов в плане строительства и проектирования, но это не мешает оставаться ей и одной из самых популярных среди нашего народонаселения.

Понятие ломаной крыши

Такое название этот тип крыши получил из-за формы и наличия ломаных линий. Это один из видов двухскатной крыши, который позволяет хозяевам обустроить в мансардном большом пространстве жилое помещение. Некоторые люди выбирают именно этот тип крыши совсем не из-за того, что там будет мансарда, а потому, что им нравится именно такая ломаная крыша.

Большим плюсом ломаной крыши является то, что мансардный этаж получается с высоким потолком.

Высокий потолок тяжело сделать, если крыша простая двухскатная, так как нужно будет делать очень высокую конструкцию, а она может не выдержать нагрузок ветра.

Ломаная имеет перелом на скате, где верхняя часть, которая более уязвима к ветрам, имеет небольшой уклон, а нижняя – резко опущена.

Устройство ломаной крыши

Наиболее популярной является четырёхскатная ломаная крыша, так как именно эта конструкция менее сложна в конструкции стропильных систем, не требует больших денежных вложений, а также позволяет получить максимально возможное пространство для жилья.

При строительстве ломаной крыши используют, как правило, модульную методику монтажа, которая не требует применять сложную грузоподъёмную технику.

В местах переломов скатов стойки и стропила обрезаются под определённым углом, а для крепления углов конструкции применяют фанерные косынки в 2 сантиметра толщины.

Такая конструкция прекрасно подойдёт для дома небольшого габарита, а для больших сооружений применяют другую стропильную систему.


Ломаные крыши. Их виды.

Классификация скатов крыш: односкатные, двух-, трёх- и четырёхскатные крыши. От количества скатов зависит надёжность постройки и возможность проживать на мансарде.

  • Ломаная крыша – это два ломаных ската. Односкатная – это наклонная плоскость, закрепленная на различной высоте. Этот вид крыши распространён из-за простой стропильной системы.
  • Есть еще один вид — двухскатная ломаная крыша, которая составляется из двух скатов, что направляются в диаметрально противоположные стороны. Такой вид кровли популярен из-за того, что является надёжным и качественным в использовании.
  • Трёхскатная ломаная крыша – этот вид используют, как правило, когда крыша мансарды присоединена к другой части помещения. В этой конструкции сооружают одну вертикальную стену, а три стороны имеют ломаные скаты.
  • Четырёхскатная – технически именно этот вид крыши является самым сложным вариантом крыши, но также он является и самым лёгким.

По желанию хозяина конструкция крыши может быть и семиугольной, но этот вид встречается очень редко, так как он сложный в установке стропил, а также сложно проводить ее монтаж.

Формы ломаной крыши

Формы ломаной крыши делают по-разному, но чаще всего они имеют вид параболы, а можно встретить их, как правило, в частных домах прямоугольной формы. Скаты в длинных сторонах крыши имеют форму трапеции, а в коротких – треугольник.

Полувальмые конструкции являются разновидностью четырёхскатной ломаной крыши — это фронтальный торцевой скат, где торец срезает нижнюю и верхнюю часть двухскатной крыши.

Для круглой и многоугольной формы дома используют такие ломаные крыши, как конические, пирамидальные и купольные конструкции.

Возведение ломаной крыши

Несмотря на то, что конструкция ломаной крыши сложная, все же её можно соорудить своими руками. Сначала нужно определиться с размерами изделия и схемой самой крыши. Если неправильно монтировать ломаную крышу, тогда крыша может протекать, на ней будут скапливаться лёд, снег и дождевая вода, а также будет плохая вентиляция.

Этапы монтажа ломаной крыши:

  1. Выбор материала – для стропильной конструкции используют деревянные материалы, которые облегчат несущую конструкцию крыши. Для соединения стропильных конструкций используют саморезы, кронштейны и металлические скобы.
  2. Расчёт размеров — это очень важный этап в работе, так как неправильный расчёт может привести к плачевным результатам. Для расчёта вам потребуется проект конструкции крыши, рулетка и калькулятор.
  3. Защита древесины — обработать материал антисептическими и противопожарными средствами.
  4. Расстановка балок перекрытия.
  5. Каркас боковых стен.
  6. Монтаж верхних скатов.
  7. Ветро- и гидроизоляция кровли.
  8. Утепление ломаной крыши.
  9. Кровельные работы.
  10. Водоотливы для крыши.
  11. Монтаж мансардных окон.

Возведение этого вида кровли займёт у вас немало сил и времени, если вы сомневаетесь в себе — лучше эту работу доверить специалистам. Утепление ломаной крыши – также довольно сложный процесс из-за стыковки нескольких наклонных плоскостей, которые нужно будет утеплять.

Но если вы настроились сделать всё своими руками, тогда старайтесь каждый этап работы тщательно продумывать, и результат вашей работы будет радовать вас и вашу семью много лет.

Владимир Застрельченко, г. Зеленоград


dompraktika.ru

Двухскатная ломаная крыша своими руками



Инструкция по изготовлению ломаной двухскатной крыши своими руками

При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

Проектирование крыши

Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

Схема ломаной двухскатной крыши

Перед началом работ надо определиться с двумя вопросами:

  1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
  2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчётам:

  1. Количества материла для кровли.
  2. Толщины и объёма утеплителя.
  3. Гидроизоляции (определяют по габаритам крыши).
  4. Необходимого количества леса для стропил.
  5. Крепежей.

Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

Материалы для работы

  1. Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
  2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

Инструкция по возведению стропильной системы

Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

Расчёт стропильной системы ломаной двухскатной крыши

В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

Этапы работ

  1. На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
  2. Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного пирога

  1. Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
  2. В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
  3. Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

Гидроизоляционный материал может провисать, но не более чем на два сантиметра.

Дальнейшие работы можно описать как кровельные:

  • Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
  • Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
  • Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.



Некоторые советы

  1. Строительный опыт должен стать определяющим при создании ломаной двускатной крыши своими руками. Её конструкция может оказаться достаточно сложной для новичка.
  2. Кровельный материал большого веса лучше не использовать для и без того тяжёлой конструкции. Из-за этого требования придётся отказаться от черепицы в пользу существующих альтернатив – например, битумной или металлической черепицы.
  3. Вентиляция кровельного пирога — обязательное условие грамотного монтажа. Продувы устанавливают в крыше и в коньковой части.
  4. Образовавшееся подкровельное пространство отлично подойдёт для организации мансарды. И если вы планируете располагать там жилые помещения, то особенно внимательно необходимо подойти к вопросу её утепления. Толщина материала должна быть выбрана в соответствии с требованиями СП. Это параметр выбирается в зависимости от района строительства.
  5. Также не стоит экономить на пароизоляционном материале. Качественная продукция поможет создать комфортную среду в жилом помещении.

Ломаная двускатная крыша своими руками: стропильная система, пошаговый монтаж и др

Проектирование и пошаговое изготовление ломаной двухкаскадной крыши, советы по выбору строительных материалов.

Источник: roof-tops.ru



Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

  1. В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

Стропильная система с бабкой

  • Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;



Схема без бабки

  • В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
  • Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



Разница между двускатной и четрехскатной ломаной крышей

  • Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.



Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

Варианты крыши

Виды ломаных крыш для частных строений:

  1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

Конструкция квадратной ломаной крыши

  • Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;



Пример прямоугольной системы

  • Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
  • Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.



Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

  1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
  2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
  3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
  4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

Пошаговая инструкция с фото

  • Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
  • Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
  • После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
  • Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
  • Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.



Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

Ломаная крыша своими руками: фото, видео

Ломаная крыша своими руками: устройство, варианты, монтаж. Утепление и отделка. Ломаная мансардная крыша. Фото, видео, чертежи.

Источник: www.proprofnastil.ru



Ломаная крыша своими руками

  • 1 Как выбрать угол наклона
  • 2 Составление проекта
  • 3 Материал
  • 4 Этапы строительства
  • 5 Обрешетка и кровельный пирог

Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

Угол наклона мансардной крыши

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

  • вид кровельного покрытия;
  • количество осадков и силу ветра;
  • назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

Составление проекта

Проект с ломаной крышей

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

  • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
  • доска 50×150 мм;
  • необрезная доска;
  • металлические скобы, уголки, болты, гвозди, саморезы;
  • рейки для обрешетки 25×50 мм;
  • пароизоляционная мембрана, утеплитель, гидроизоляция;
  • кровельный материал.

Этапы строительства

Закрепляется мауэрлат

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

Монтаж стропил

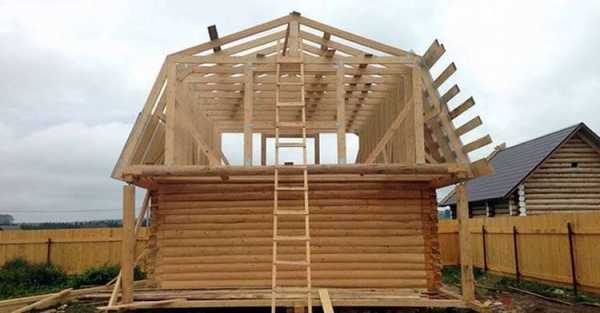

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

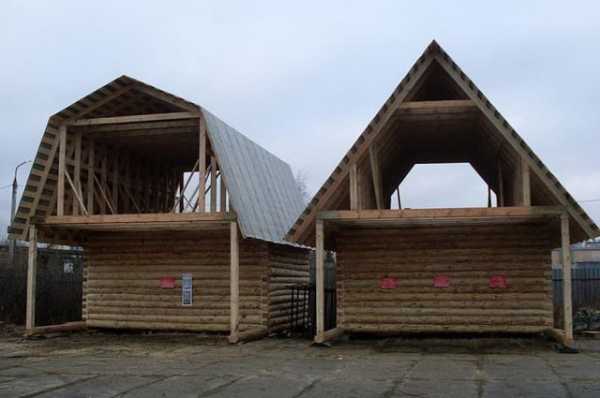

Небольшой дом с мансардой

Дом с мансардой

Ломаная крыша деревянного дома

Баня с мансардной ломаной крышей

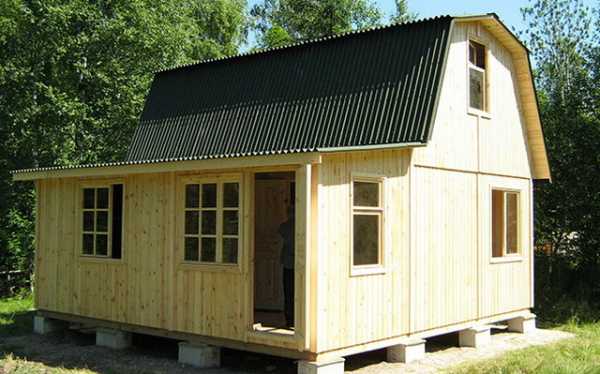

Дачный домик с мансардой

Крыша гаража

Ломаная крыша своими руками – изготовление фото

Узнайте о том, как сделать ломаную крышу своими руками. В статье описана технология монтажа мансардной ломаной крыши с учетом конструктивных особенностей.

Источник: kakpravilnosdelat.ru



krovlyaikrysha.ru
