Ломаная мансардная крыша своими руками

Мансардная крыша позволит превратить чердак — практически ненужное помещение, в полезное пространство для жилья и для отдыха, о том, как сделать мансарду своими руками я уже писал здесь. Такая крыша может стать настоящим полноценным этажом, но только со скошенной крышей. Безусловно, ломаная мансардная крыша своими руками возводится не так-то просто, однако если вы все-таки обладаете некоторыми навыками в строительстве, вы сможете соорудить данную крышу самостоятельно. Для этого необходимо соблюдать все рекомендации и правила, которые будут приведены ниже. Запаситесь терпением и свободным временем, и результат обязательно превзойдет все ваши ожидания.

Все нюансы строительства мансардной крыши.

Ломаная конструкция мансардной крыши сегодня наиболее популярна, поэтому рассмотрим, каким образом такую крышу можно построить.

Если вы начали строительство нового дома, тогда у вас, наверняка, есть на руках проект, в котором все детально рассчитано. Но если же вы, например, решили просто поменять старую крышу дома на новую, то тогда вам нудно будет осуществить целый ряд работ:

расчет стропильной мансардной крыши,
тщательно обследовать на предмет выявления повреждений фундамент и несущие стены,
демонтировать старую крышу,
установить торцовые стены,
выполнить гидро – и теплоизоляционные работы,
а также осуществить укладку кровельного материала.

Первые несколько пунктов можно опустить, так как выполнение их не должно вызвать особых проблем. Поэтому сразу перейдем непосредственно к процессу установки крыши, которая начинается с мауэрлата.

Как установить мауэрлат?

Мауэрлат выполняет функцию распределения нагрузки, которая передается стропилам на самую верхнюю часть стен, также мауэрлат как бы привязывает кровлю к стенам.

Мауэрлат закрепляют к местам наклона стропил во время возведения двускатной мансардной крыши, подробнее смотрите двускатная крыша своими руками. Перед креплением мауэрлата нужно произвести гидроизоляционные работы в местах его закрепления. Такие работы можно осуществить с помощью рубероида, а также иными подходящими материалами.

Устанавливают мауэрлат при помощи монолитной заливки бетоном, а также креплением к стене шпилек. Расстояние между шпильками нужно рассчитать так, чтобы они располагались между брусьями. При этом постарайтесь, чтобы в мауэрлатном брусе оказалось как можно меньшее количество врезок, близко расположенных друг к другу.

Отверстия под шпильки сверлятся по точным размерам, после установки последних, нужно еще подложить шайбы и закрутить гайки.

На готовый мауэрлат далее устанавливаются стропила (крепление стропил к мауэрлату).

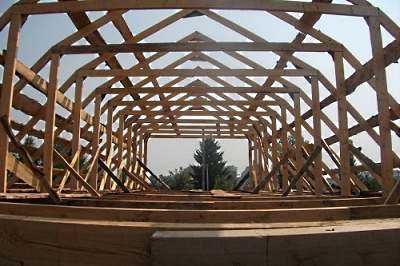

Монтаж системы стропил.

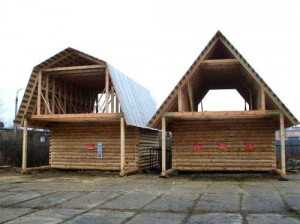

Ломаная мансардная крыша достаточно трудно собирается наверху. Для облегчения данного процесса можно собрать готовые фермы прямо на земле, затем просто поднять их наверх и закрепить.

На крыше же нужно закрепить все бруски, замерить нужные размеры, потом наметить вырезы для будущего монтажа, сделать нужные крепления.

После того как были собраны первые две фермы, установите их и скрепите друг с другом для того, чтобы конструкция была более жёсткой. Осуществляется это при помощи ригелей, они же далее послужат в качестве основания для потолка мансардного этажа.

Помните и об окнах, если вы хотите их сделать, то в системе стропил необходимо сделать для них проемы.

Когда все стропила будут установлены, на них производят монтаж обрешетки.

Монтаж обрешётки.

Вид обрешётки будет определяться тем, какой именно облицовочный материал будет использоваться для крыши. Мягкие кровельные материалы, вроде битумной черепицы, потребует обрешётки сплошной, например, листами OSB. Если кровельный материал — металлочерепица или шифер, то обрешётка должна быть сделана из досок, читаем монтаж кровли из металлочерепицы. Монтаж кровельного материала начинают после того, как установлены обрешётка и проемы для окон.

Как видите, ломаная мансардная крыша своими руками устанавливается достаточно сложно, ведь процесс весьма трудоемкий. Посему если у вас возникают некоторые трудности, обратитесь к специалистам. Строительные работы требуют не только теоретических знаний, но и обязательного опыта и навыка, иначе вы рискуете оказаться и вовсе без крыши над головой. Также рекомендую прочитать статью утепление мансарды своими руками.

Ломаная мансардная крыша своими руками видео

Как делается ломаная мансардная крыша своими руками: схема, чертежи, видеоинструкция

Возведение мансарды в доме – это хороший выбор. Таким образом, вы сможете расширить жилую площадь дома. Ломаная крыша делается практически без денежных затрат.

Читайте также: Каким можно сделать интерьер мансарды в деревянном доме

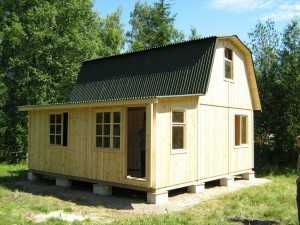

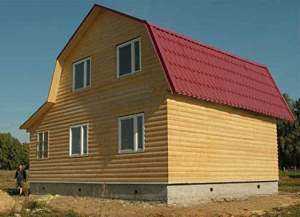

Конструкция ломаной крыши сложная, но большинство жителей предпочитают именно ее. Внешний вид такой крыши лучший из всех, что существуют.

Преимущества и недостатки

Название крыша получила из-за множества ломаных элементов. Двускатная форма схожа с ней, ведь это тоже сооружение, которое превращает чердак в мансарду. Такую форму кровли больше всего предпочитают строители.

Достоинства:

Увеличивается жилая площадь дома.
Строение получает красивый внешний вид.
Можно сделать двухуровневую мансарду.
Снижаются затраты на отопление.

Недостатки:

Высота стен меньше.
Необходимо хорошая гидроизоляция.
Нужно будет устанавливать специальные окна, которые выше обычных.
На окнах накапливается снег в зимний период.

Правильная крыша поможет избежать вам большинство этих минусов.

Читайте также: Какой должна быть высота мансардного этажа по технологии

Конструкция

Ломаная крыша имеет скаты с изломами. Если увеличить количество скатов, то можно сделать четырехскатную крышу.

Ломаная крыша позволит хорошо увеличить площадь жилого помещения. Для этого нужно применять верхние и нижние стропила. Уровень расположения нижних стропил должен быть большим, чем верхних. Стропильная система с такими углами поможет добиться нужной высоты стен.

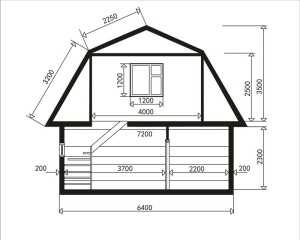

Нижние стропила монтируются под углом 60 градусов. Для верхних – 30 градусов. Лучшая ширина крыши – 5 метров. При таком размере ну нежно делать конструкции для больших частей мансарды.

Процесс создания такого типа конструкции кажется очень сложным, но любой человек сможет сделать эту процедуру самостоятельно.

Читайте также: Как обустроить мансардную крышу своими руками

Строительство

Строительные работы проходят довольно легко и экономично. Для этого нужно сделать точный расчет мансардной крыши. Необходимо рассчитать возможные нагрузки на систему.

Ломаная мансардная крыша должна быть сделана идеально, иначе у вас появится множество проблем. Важно определить тип стропил, подобрать материал для стройки.

Подбор материала

Стропильная система делается из таких строительных материалов:

Пиломатериалы.
Металлические швеллеры.
Железобетонные сооружения.

Самым лучшим материалом считается дерево. Необходимо организовать надежную противопожарную безопасность. Обязательно обработайте всю деревянную конструкцию специальными средствами от пожара. Используйте специальную обработку для защиты дерева от насекомых и плесени.

Полувальмовая крыша

Полувальмовая конструкция – это хороший вариант четырехскатной ломаной конструкции. Она представляет собой торцевой скат. Верхняя часть сооружения имеет форму треугольника, а нижняя форму трапеции.

Стропила выполняют роль каркаса для потолка, стен и кровли. Схема их размещения определяется в зависимости от назначения помещения. Стропила выдерживают ветер, снег, кровлю, свой вес и окна. Система стропил должна быть крепкой, ведь на ней будет держаться вся мансарда. Можно сделать стропила из металла. Они дорого стоят, но их долговечность удивляет. Для повышения устойчивости системы делают подкосы к нижнему скату. В роли опоры выступает мауэрлат.

Проекты крыши

Необходимо сделать проекты для строительных работ. В нем должна быть вся информация о будущей постройке. Для чего нужен проект:

Проект указывает на особенности крыши (например, форма, размеры, углы).
Необходимо подсчитать все стройматериалы.
Нужно определить сечение стропил, балок и других элементов.
Важно сделать чертежи будущей мансарды. На них должно наблюдаться описание всех узлов.
Утепление мансарды – важный момент. Нужно сделать расчеты, на основании которых будет выбран надежный утеплитель.
Мансарда не должна быть перегружена.

Если вы не уверены в своих силах, то доверьте эту работу профессионалам. Они сделают мансарду в лучшем виде, правда, придется потратить больше денег.

Утепление изнутри

Система утепления должна состоять из нескольких слоев:

Пароизоляция. Монтируется внутри помещения и будет ограждать помещение от влажного воздуха.
Лучше всего использовать пенопласт. Укладывайте его слоями. Если будут оставаться незаполненные места, то наполните их пеной для монтажа. Не оставляйте пустое место, ведь это может негативно повлиять на результат.
Уложите ковер из мембраны для гидроизоляции. Выбирайте легкий материал ля кровли. Таким образом, вы не будете перегружать крышу.

Теперь вы знаете все тонкости этого процесса. Возведение такого сооружения – тяжелый труд. Но оно того стоит, ведь вы расширяете помещение и делаете красивую комнату.

krovlyamoya.ru

Ломаная мансардная крыша — особенности устройства

Ломаная крыша или ломаная мансардная крыша является достаточно сложным для проектирования и возведения видом кровли. Но при этом она довольно часто используется, так как позволяет получить в результате дополнительно помещение сравнимое по площади с площадью дома.

Почему именно ломаная крыша?

Мансардная крыша может иметь как два ската, так и четыре. В первом случае площадь и высота мансарды получаются не слишком большими. Зато четырехскатная крыша позволяет использовать чердачное пространство куда эффективнее.

Таким образом, для людей, предпочитающих высокую функциональность, больше подходит именно ломаная конструкция кровли. С точки зрения внешней привлекательности такая крыша тоже неплоха – выглядит солидно. А при использовании удачного кровельного материала может стать и украшением дома.

Различным видам водостоков и правилам их установки посвящена данная публикация.
В чем польза снегозадержателей и как осуществлять их монтаж, расскажет наша статья.
О существующих размерах и прочностных характеристиках плит перекрытий читайте по этой ссылке.

Нужно только знать, что подобные кровли возводятся на достаточно широких домах. Оптимальная ширина при этом составляет около 6 м. Если основание кровли уже – чердачное пространство будет использоваться неэффективно, а если шире – усложняется как проектирование крыши, так и ее монтаж.

Материалы для устройства ломаной крыши

При самостоятельном возведении ломаной кровли потребуется следующее:

Качественная хвойная древесина. Для изготовления мауэрлата, стропильных ног и раскосов потребуется брус, а для остальных элементов стропильной системы достаточно будет обрезной доски.
Для создания обрешетки и контробрешеки понадобятся деревянные рейки или бруски.
Толстая фанера будет использоваться для соединения стропил ломаной крыши.
Брусья и доски будут соединяться с помощью стальных кронштейнов, скоб, саморезов и шпилек диаметром 8 – 12 мм. Лучше использовать для этого оцинкованный металл. Для закрепления обрешетки к стропилам понадобятся гвозди и саморезы.
Поскольку утепление мансарды – обязательная процедура, то нужно приобрести утеплитель и гидроизолирующий материал.
Обычный плотницкий и столярный инструмент.
Нужно помнить, что пренебрежение техникой безопасности чревато серьезными последствиями, поэтому страховочные пояса тоже лучше иметь.

Подготовка древесины до начала работ

Для защиты пиломатериалов от гниения и огня необходимо предварительно обработать их антисептиками и антипиренами.

Для этого используют готовые пропиточные составы и плоскую широкую кисть. Состав наносится в 2 приема. Вторая обработка проводится после полного высыхания первого слоя. Таким образом, достигается наиболее глубокое проникновение защитного вещества вглубь древесины.

При работе с химическими веществами необходимо использовать очки и респираторы для защиты глаз и дыхательных органов от их раздражающего действия.

Возведение стропил ломаной крыши

Способ 1

До начала работ желательно, воспользовавшись подготовленными чертежами системы, заготовить шаблоны для основных деталей. С ними работа пойдет гораздо быстрее, иначе придется каждый раз вычислять углы обрезки стропил.
Пользуясь шаблоном, на земле подготавливаем детали стропильной системы и поднимаем их на место монтажа.
Сначала монтируют и крепят к мауэрлату боковые секции стропил и закрепляют их положение технологическими упорами.
Потом к ним крепят верхние секции и скрепляют их вверху.
Для жесткой фиксации углов используются фанерные накладки, которые крепят к стропилам саморезами.
С верхними секциями стропил стыкуем верхний брус-прогон. После его установки вся стропильная система фиксируется при помощи раскосов.
Боковые секции усиливаем вертикальными стойками, изготовленными из бруса.

Способ 2

Можно пойти и другим путем, который облегчит выполнение работ:

На первом этапе по периметру будущего помещения мансарды выставляют и закрепляют опорные стойки из бруса, которые также послужат и опорами для стропильной системы.
По стойкам монтируют прогоны. Необходимо помнить, что стыковать их можно только на опорных стойках!
Затем по прогонам монтируют ригели, которые станут также потолочными балками мансардного помещения.
После этого без проблем монтируют нижний ряд стропил, представляющих собой обычные наслонные стропильные ноги. Здесь главным требованием является прямолинейность получающегося кровельного ската.
Верхний ряд стропил представляет собой висячие стропила. Заготовленные на земле фермы невелики по размерам, поэтому с их монтажом проблем быть не должно.
Крайние и несколько промежуточных ферм усиливают подкосами.
При помощи подвесов центр потолочных балок соединяют со стропилами – это поможет избежать их провиса. Затем временные опорные стойки, которые поддерживали ригели, можно демонтировать.

Утепление ломаной крыши

Оно должно состоять из следующих слоев:

Пароизоляция, монтируемая изнутри помещения, призвана предотвращать контакт влажного теплого воздуха из помещения со слоем утеплителя. Она должна представлять собой сплошной ковер. Все стыки герметизируют специальной лентой.
Слой утеплителя. Для него лучше использовать минеральный материал в виде плит или экструдированный пенопласт. Укладывают его слоями с обязательным перекрытием стыков.
Поверх стропил укладываем гидроизоляционную мембрану, которая защитит утеплитель от атмосферной влаги и возникновения конденсата. При этом необходимо соблюдать вентиляционный зазор между гидроизоляцией и кровельным материалом.

Общие рекомендации по устройству ломаной крыши

В качестве кровельного покрытия лучше использовать материалы с малым удельным весом. Это снизит нагрузку на стропильную систему.

Расчет мансардной крыши необходимо поручить специалистам. Они рассчитают сечение элементов кровли и сделают деталировочные чертежи всех ее узлов. Это позволит избежать досадных промахов при возведении крыши и дальнейшей ее эксплуатации.
