Ломаная полувальмовая крыша – Полувальмовая мансардная крыша — Кровля и крыша

Содержание

плюсы, минусы, особенности и монтаж

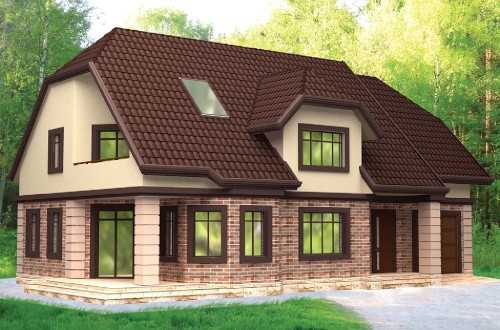

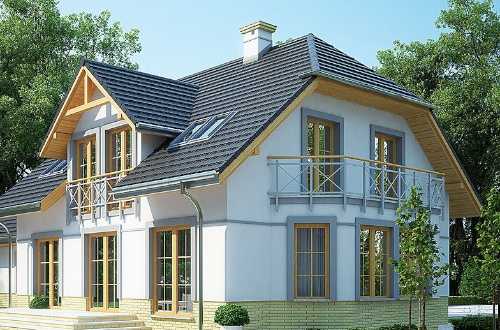

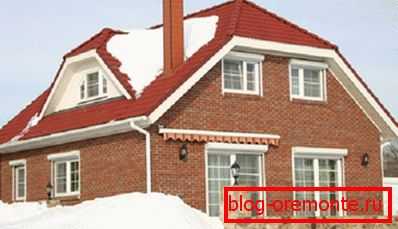

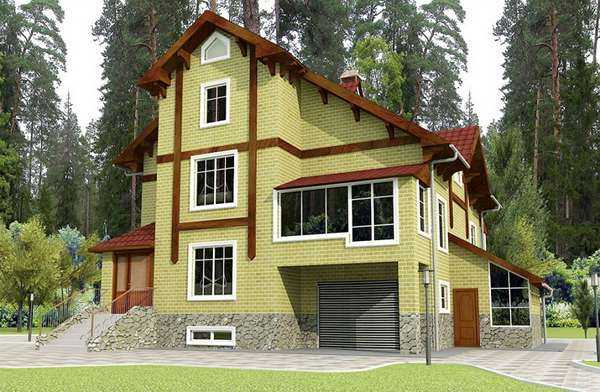

Одной из эффектных и надежных конструкций крыш является полувальмовая. Для нее характерно большое количество особенностей и преимуществ, но не исключены также недостатки. Существует немалое количество разновидностей полувальмовой кровли, которые рекомендуется изучить прежде, чем приступать к монтажу.



Что такое полувальмовая крыша

Эта разновидность кровли считается подвидом вальмовой. В полувальме имеются две разновидности скатов: трапециевидные и треугольные (равнобедренные). Полувальмовая конструкция называется так из-за того, что имеет неполноценные треугольные скаты. Они укорочены за счет фронтонов дома.

Непосредственно фронтон является основным элементом полувальмы и сооружается в первую очередь. Фронтон может представлять собой стену или сооружаться как каркас, который является частью крыши.

Более надежными считаются фронтоны, выполненные из кирпича или блоков. К тому же они способны выполнять функции несущих стен мансарды.

Форма полувальмовой кровли в основном зависит от климатических особенностей местности. На этапе составления проекта полувальмы, климат играет наиболее важную роль. Для регионов, где зимой характерно выпадение большого количества осадков, скаты полувальмы делают максимально крутыми. Их наклон составляет 60 и больше градусов. Свесы скатов, наоборот, должны быть короткими, чтобы предотвратить скопление большого количества снега на них.

Если дом с полувальмой находится в регионе, где характерны мягкие зимы с небольшим количеством осадков, то допускается создание крыши с минимальным наклоном.

Преимущества и недостатки

Полувальмовую конструкцию нельзя называть простой как с позиции расчетов и проектирования, так и со стороны монтажа. Однако, именно благодаря своей сложности и особенностям, полувальма отличается множеством преимуществ в сравнении с другими видами кровли:

  • Есть возможность организовать дополнительную комнату (мансарду), благодаря высоте конструкции, так как под ней остается большое пространство.
  • Учитывая, что такая кровля имеет фронтон, то она в итоге получается более теплой, в особенности, если фронтон сделан из блоков или кирпича.
  • Наличие фронтона также позволяет устанавливать окна или двери для выхода на лоджию или балкон.
  • Из-за меньшей площади скатов в сравнении с обычной вальмовой кровлей, снижается себестоимость всей конструкции.

Единственный минус, который выделяют у полувальмы — это сложность монтажа. Для ее возведения необходимо большое количество разных элементов, крепежа и древесного материала для создания стропил. Без определенных навыков и опыта проектирования и сборки построить такую разновидность крыши практически невозможно.

Что представляет из себя конструкция

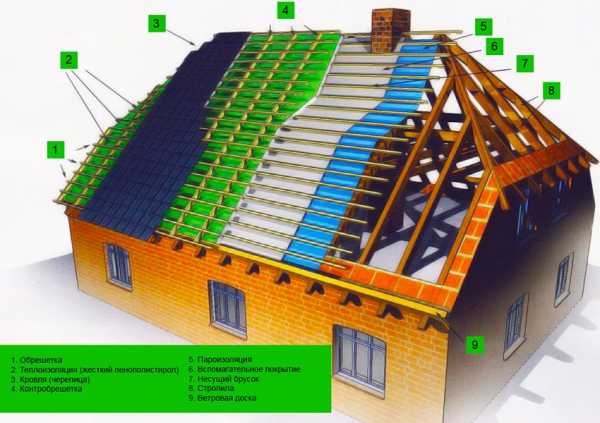

Как и все крыши, она имеет вид пирога, состоящего из различных материалов. В основном конструкция полувальмовой крыши состоит из следующих элементов:

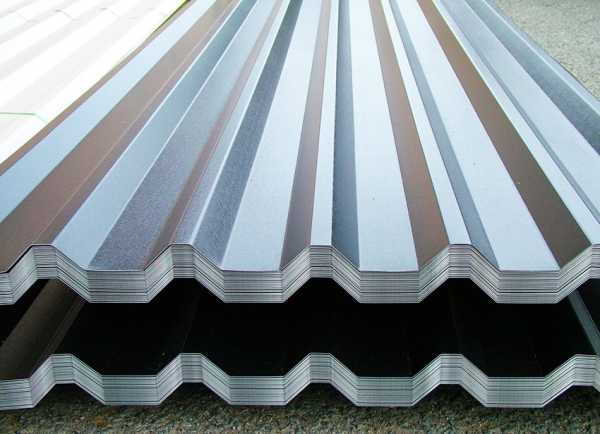

  • кровельный материал, например, металлочерепица;
  • гидроизоляционный слой;
  • контробрешетка;
  • обрешетка;
  • утеплительный материал, который устанавливается между стропилами;
  • начальная обрешетка;
  • карнизная планка;
  • пароизоляция;
  • стропильная система.

В зависимости от того, жилое помещение находится под полувальмовой крышей или нет, испотзуются наиболее подходящие материалы для пирога. Жилое требует использования хорошего утеплителя и гидроизоляции для создания комфортного микроклимата на мансарде.

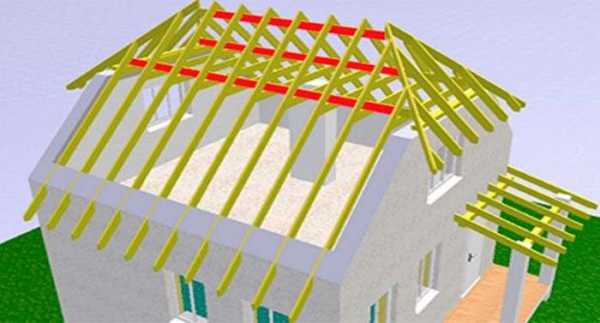

Стропильная система

Есть две разновидности стропильной системы полувальмы. Она зависит от используемых материалов в конструкции. Бывают висячие или наслонные стропильные ноги. Основные элементы, которые выделяют в стропильной системе полувальмы:

  • Стропила. Крепятся к мауэрлату и коньку, располагаются перпендикулярно им обоим. Схожи со стропилами обычной крыши с двумя скатами. По длине равны кратчайшему расстоянию от конька до стены здания.
  • Диагональные стропила. Прикрепляются по угловым точкам кровельной конструкции и образуют полувальму. Являются боковыми гранями равнобедренных треугольников. Отличие от диагональной разновидности аналогичных элементов заключается только в длине. В полувальмовой разновидности крыши диагональные стропила короткие и не достают даже до середины ската.
  • Нарожники, другое название полуноги. Крепятся к диагональным стропилам и мауэрлату, создавая прочное сединение.
  • Опоры. Устанавливаются на каждой балке перекрытия.
  • Коньковый брус.
  • Боковые прогоны. Если площадь крыши небольшая, то эти элементы могут отсутствовать.
  • Дополнительные вспомогательные элементы, которые устанавливаются для придания надежности и устойчивости, например, раскосы, ригели, лежни.

Если в конструкции используются наслонные стропила, то такие элементы имеют опору на стены дома или опорные стойки, установленные на балках перекрытия. У висячих стропил промежуточных опор не существует.

Разновидности

Кроме того, что полувальму делят на двухскатную и четырехскатную (голландскую и датскую), можно выделить еще несколько разновидностей такой конструкции.

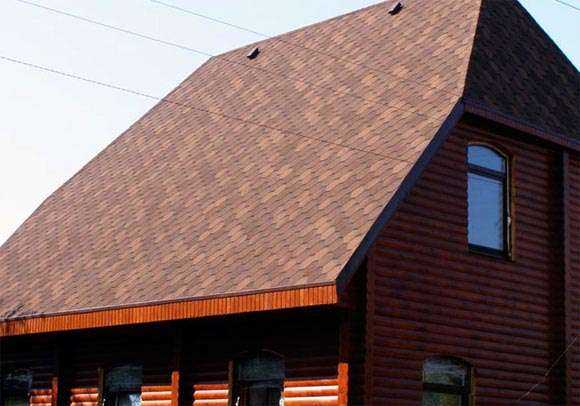

Двухскатная полувальмовая крыша

Стандартный вариант — двухскатный. Такая конструкция кровли позволяет соорудить под ней мансарду или чердак. Конструкция может опираться двумя треугольными скатами на фронтоны. По-другому такую разновидность называют голландской полувальмовой. Вариантов ее сооружения достаточно много, но общая их черта состоит в том, что крыша имеет скосы только с двух сторон.

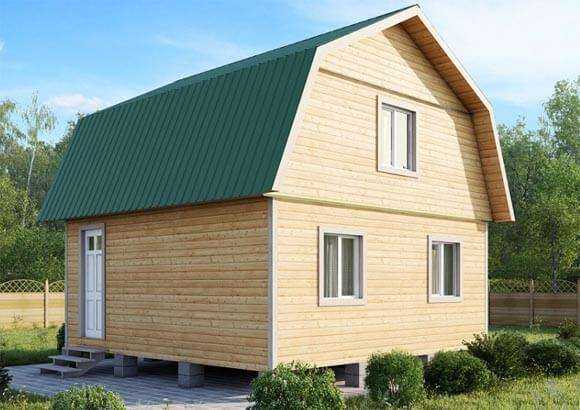

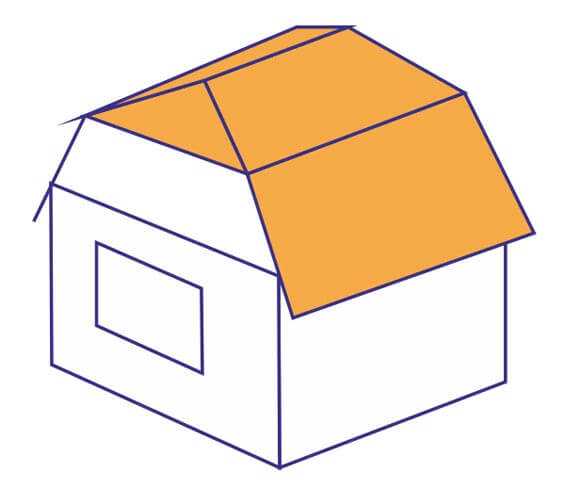

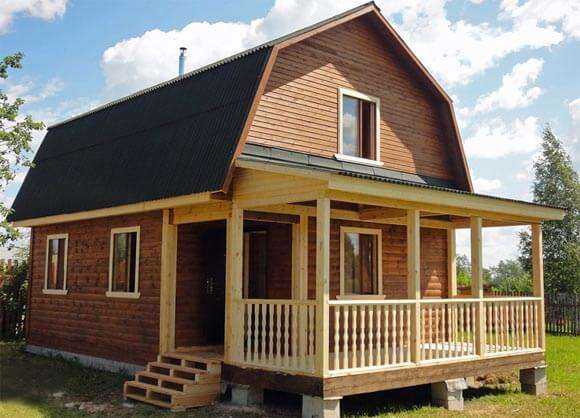

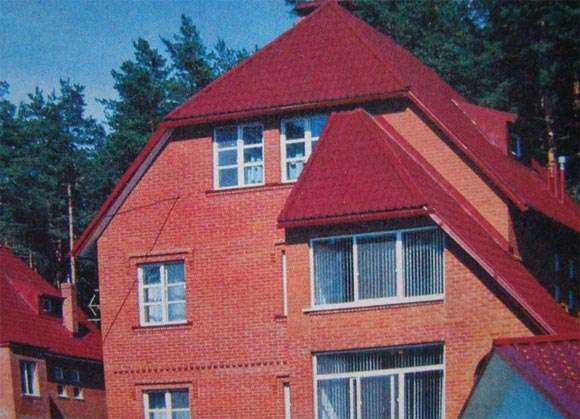

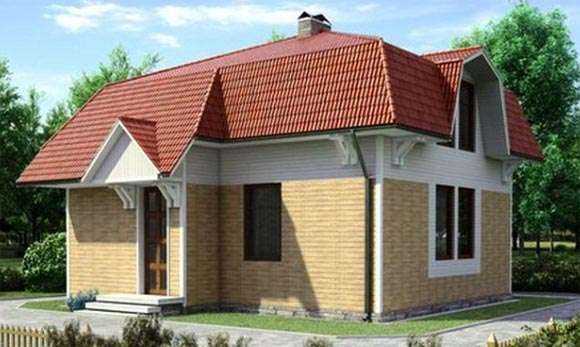

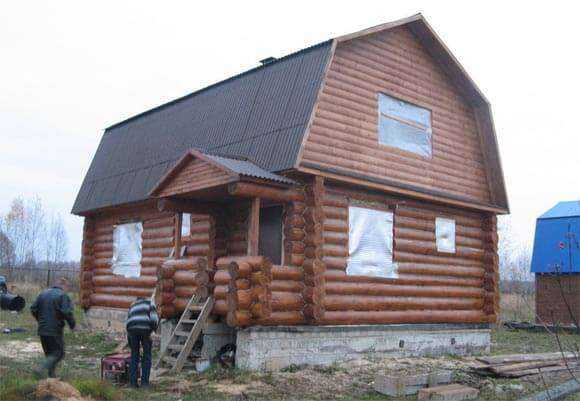

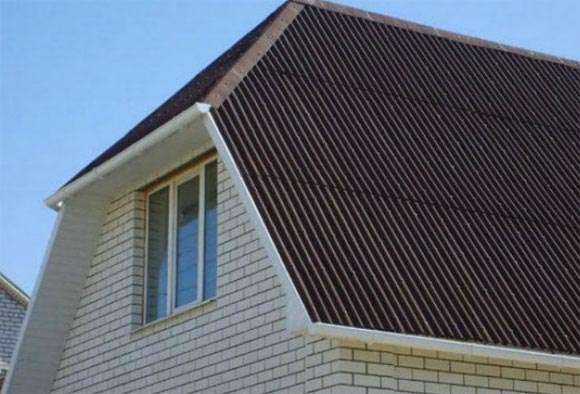

Полувальмовая ломаная крыша

Отличается наличием изломов по боковым сторонам конструкции. Изломы обеспечивают высокие потолки. В большинстве случаев она гораздо выше, чем обычная двухскатная кровля. Последняя, если имеет крутой наклон скатов, то становится слишком уязвимой для ветровой нагрузки. По этой причине ломанная полувальмовая крыша имеет серьезный перелом скатов, а уязвимой частью конструкции к ветровым нагрузкам остается только верхняя.

Нижняя часть резко направлена вниз, что придает крыше большую надежность. Строительство и проектирование ломаной крыши требует соблюдения строгих пропорций элементов между собой, иначе полувальма такой разновидности будет ненадежна.

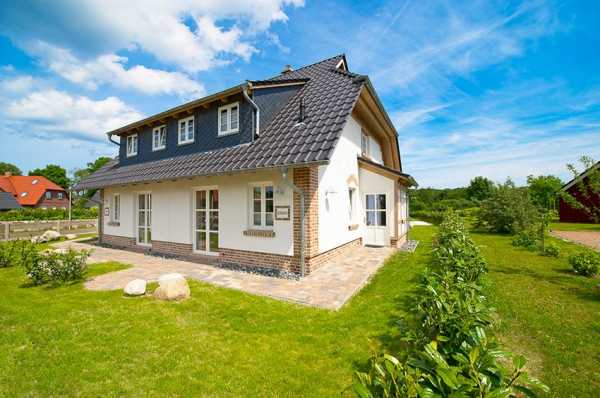

Полувальмовая крыша с мансардой

Представляет собой конструкцию, которая образована из двух пологих скатов, смыкающихся на вершине и еще двух крутых скатов, которые продолжают первые. За счет такой формы появляется возможность использовать пространство чердака и превратить его в жилую комнату. Для сооружения мансардной крыши используются висячие стропила, которые обеспечивают пустоту в средней части помещения.

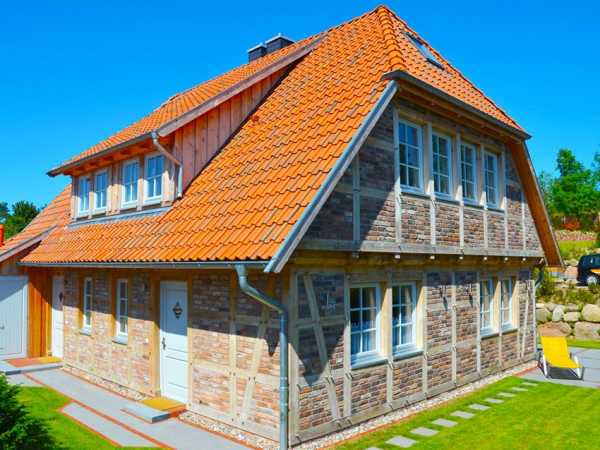

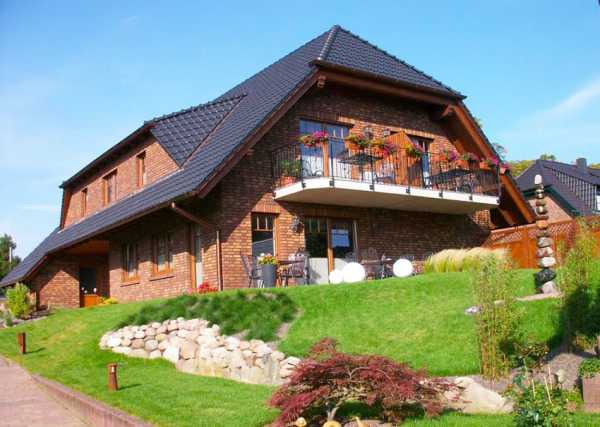

Полувальмовая крыша с фронтонами

Эту конструкцию в основном используют, когда хотят соорудить под крышей жилое помещение или мансарду. В большинстве случаев предпочтение отдают конструкции, в которой фронтон сделан из блоков или кирпича. Но также имеется разновидность полувальмовой крыши, где фронтон выполнен из деревянного каркаса.

Его делают в зависимости от формы фронтоной стены, которая в большинстве случаев представляет собой трапецию. Прикрепляют опорные стойки фронтона к мауэрлату и несущей боковой стене здания. Сверху проводят прикрепление бруса или доски. Стойки фронтона обвязывают укосинами, затем проводят обшивку, используя доски или фанеру. Основная часть конструкции полувальмовой крыши возводится с опорой на такой фронтон.

Этапы сборки полувальмовой крыши

Если фронтоны уже возведены, например, из кирпича или блоков, алгоритм монтажа выглядит следующим образом:

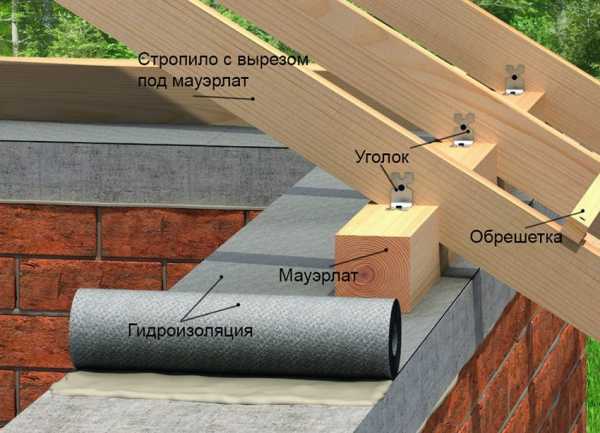

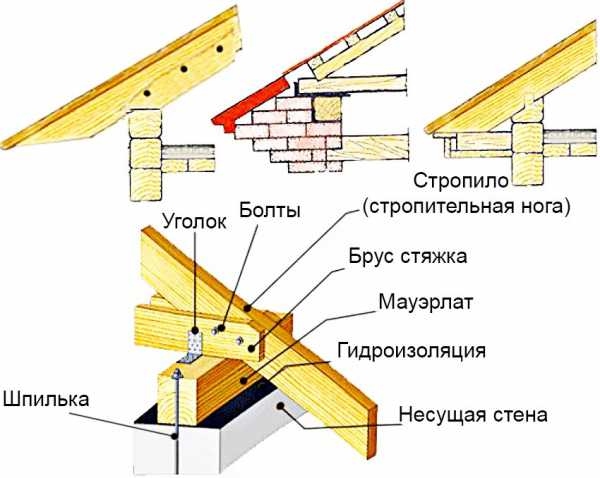

  1. Установка мауэрлата. К внешним (фасадная и задняя) стенам прикрепляют мауэрлат. Для этого используют брус, минимальное сечение которого 100 x 15 мм. Устанавливают такой брус к армирующему поясу со стальным каркасом из арматуры. Для крепления используют шпильки, придерживаясь расстояния между крепежом 1-1,2 м.
  2. Затем приступают к монтажу конькового прогона, используя для этого брус сечением 100x100 мм. По длине коньковый прогон должен быть меньше на 3-4 м, чем пролет здания. Устанавливают его на стойки опоры или к несущей стене внутри помещения. Также можно установить его на балки перекрытия или плиты. Важно добиться максимального уровня прочности конструкции.
  3. На стойки проводят установку конькового бруса, который крепят при помощи стальных уголков и саморезов. На этом этапе важно соблюдать положение бруса, его следует закреплять строго горизонтально.
  4. Далее устанавливают диагональные стропила. Они имеют опору в край конькового прогона и фронтоны. При помощи диагональных стропил происходит разграничение скатов между собой.
  5. Приступают к монтажу основных стропил, которые формируют скаты трапециевидной формы. Верхние их края имеют опору в коньковом брусе, нижние в мауэрлате.
  6. Устанавливают належники. Они представляют собой короткие стропила, которые сверху крепятся к диагональным ребрам.
  7. Последний этап — заполнение скатов треугольной формы. Монтируются стропила, которые упираются в коньковый прогон и в належники.

Сооружение полувальмовой крыши — задача довольно трудная, но если изучить все нюансы и особенности конструкции, то это намного облегчит задачу. Все моменты, с которыми придется столкнуться во время монтажа полувальмовой крыши, рекомендуется продумать еще заранее, на этапе проектирования. Лучше, если процессом будет руководить опытный строитель, который проконтролирует надежность сооружения.

Популярное


dvabrevna.ru

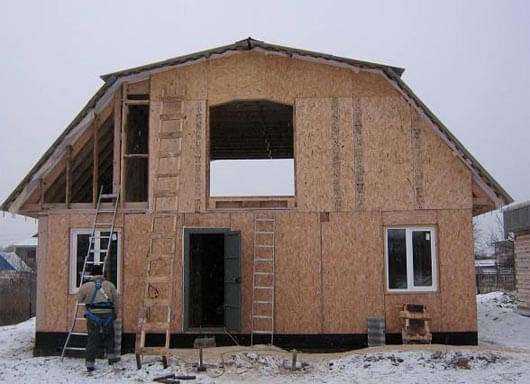

Ломаная крыша своими руками

    Возведение мансарды в доме – это хороший выбор. Таким образом, вы сможете расширить жилую площадь дома. Ломаная крыша делается практически без денежных затрат.

Читайте также: Каким можно сделать интерьер мансарды в деревянном доме

Конструкция ломаной крыши сложная, но большинство жителей предпочитают именно ее.

Внешний вид такой крыши лучший из всех, что существуют.

Преимущества и недостатки

Название крыша получила из-за множества ломаных элементов. Двускатная форма схожа с ней, ведь это тоже сооружение, которое превращает чердак в мансарду. Такую форму кровли больше всего предпочитают строители.

Достоинства:

  1. Увеличивается жилая площадь дома.
  2. Строение получает красивый внешний вид.
  3. Можно сделать двухуровневую мансарду.
  4. Снижаются затраты на отопление.

Недостатки:

  1. Высота стен меньше.
  2. Необходимо хорошая гидроизоляция.
  3. Нужно будет устанавливать специальные окна, которые выше обычных.
  4. На окнах накапливается снег в зимний период.

Правильная крыша поможет избежать вам большинство этих минусов.

Читайте также: Какой должна быть высота мансардного этажа по технологии

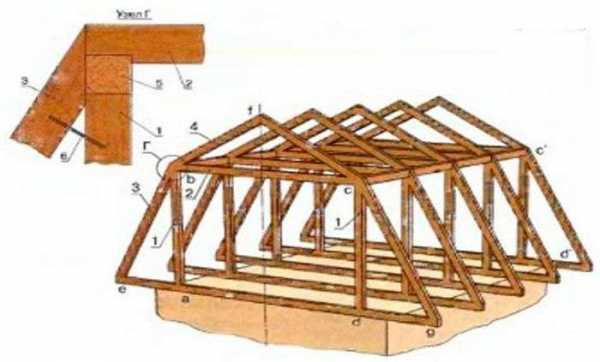

Конструкция

Ломаная крыша имеет скаты с изломами.

Если увеличить количество скатов, то можно сделать четырехскатную крышу.

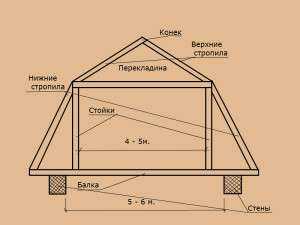

Ломаная крыша позволит хорошо увеличить площадь жилого помещения. Для этого нужно применять верхние и нижние стропила. Уровень расположения нижних стропил должен быть большим, чем верхних. Стропильная система с такими углами поможет добиться нужной высоты стен.

Нижние стропила монтируются под углом 60 градусов.

Для верхних – 30 градусов. Лучшая ширина крыши – 5 метров. При таком размере ну нежно делать конструкции для больших частей мансарды.

Процесс создания такого типа конструкции кажется очень сложным, но любой человек сможет сделать эту процедуру самостоятельно.

Читайте также: Как обустроить мансардную крышу своими руками

Строительство

Строительные работы проходят довольно легко и экономично. Для этого нужно сделать точный расчет мансардной крыши.

Необходимо рассчитать возможные нагрузки на систему.

Ломаная мансардная крыша должна быть сделана идеально, иначе у вас появится множество проблем. Важно определить тип стропил, подобрать материал для стройки.

Подбор материала

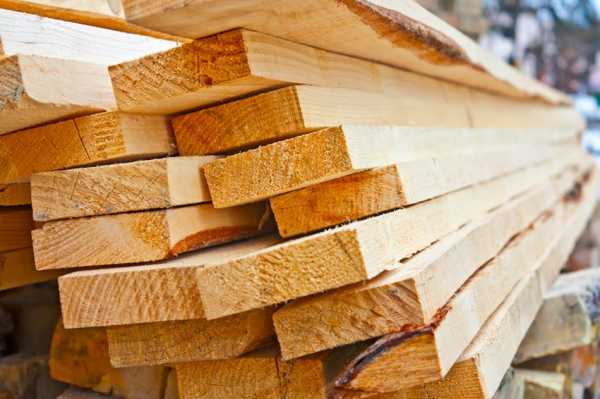

Стропильная система делается из таких строительных материалов:

  1. Пиломатериалы.
  2. Металлические швеллеры.
  3. Железобетонные сооружения.

Самым лучшим материалом считается дерево.

Необходимо организовать надежную противопожарную безопасность. Обязательно обработайте всю деревянную конструкцию специальными средствами от пожара.

Используйте специальную обработку для защиты дерева от насекомых и плесени.

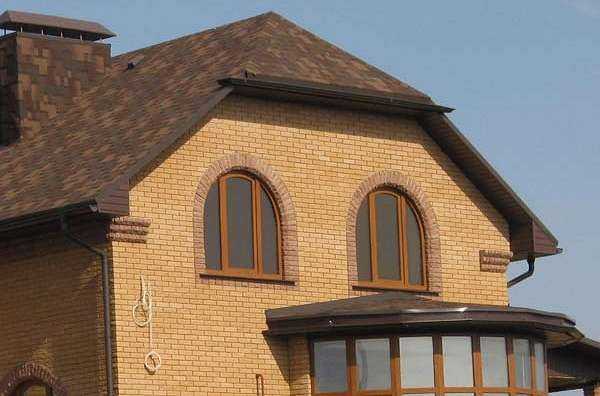

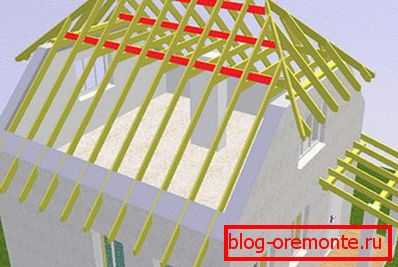

Полувальмовая крыша

Полувальмовая конструкция – это хороший вариант четырехскатной ломаной конструкции.

Она представляет собой торцевой скат. Верхняя часть сооружения имеет форму треугольника, а нижняя форму трапеции.

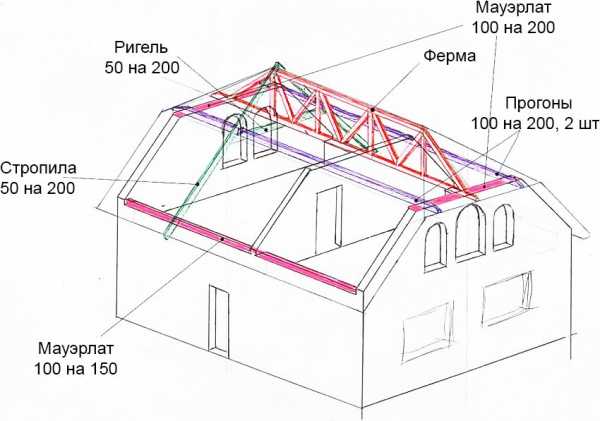

Стропила выполняют роль каркаса для потолка, стен и кровли. Схема их размещения определяется в зависимости от назначения помещения.

Стропила выдерживают ветер, снег, кровлю, свой вес и окна. Система стропил должна быть крепкой, ведь на ней будет держаться вся мансарда. Можно сделать стропила из металла. Они дорого стоят, но их долговечность удивляет. Для повышения устойчивости системы делают подкосы к нижнему скату. В роли опоры выступает мауэрлат.

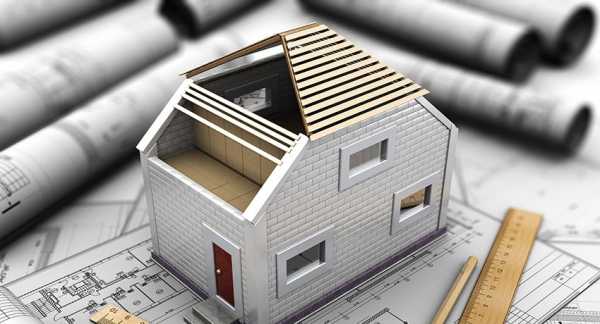

Проекты крыши

Необходимо сделать проекты для строительных работ.

В нем должна быть вся информация о будущей постройке. Для чего нужен проект:

  1. Проект указывает на особенности крыши (например, форма, размеры, углы).
  2. Необходимо подсчитать все стройматериалы.
  3. Нужно определить сечение стропил, балок и других элементов.
  4. Важно сделать чертежи будущей мансарды. На них должно наблюдаться описание всех узлов.
  5. Утепление мансарды – важный момент.

    Нужно сделать расчеты, на основании которых будет выбран надежный утеплитель.

  6. Мансарда не должна быть перегружена.

Если вы не уверены в своих силах, то доверьте эту работу профессионалам.

Делаем ломаную крышу самостоятельно

Они сделают мансарду в лучшем виде, правда, придется потратить больше денег.

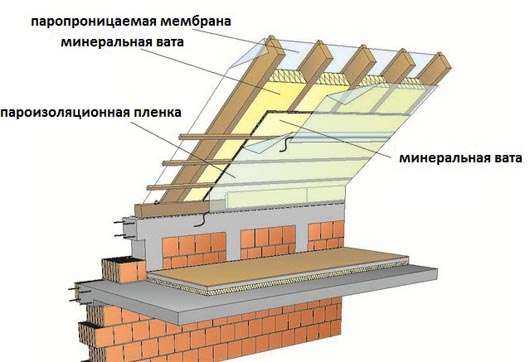

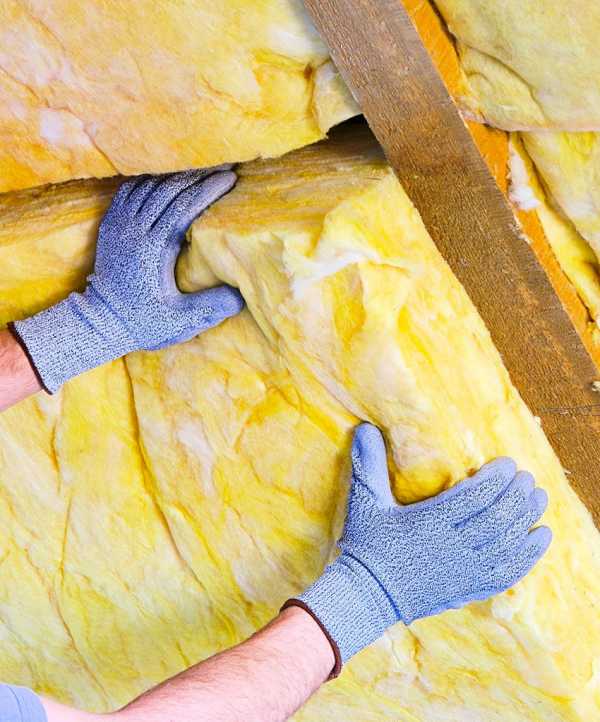

Утепление изнутри

Система утепления должна состоять из нескольких слоев:

  1. Пароизоляция. Монтируется внутри помещения и будет ограждать помещение от влажного воздуха.
  2. Лучше всего использовать пенопласт.

    Укладывайте его слоями. Если будут оставаться незаполненные места, то наполните их пеной для монтажа. Не оставляйте пустое место, ведь это может негативно повлиять на результат.

  3. Уложите ковер из мембраны для гидроизоляции. Выбирайте легкий материал ля кровли. Таким образом, вы не будете перегружать крышу.

Теперь вы знаете все тонкости этого процесса.

Возведение такого сооружения – тяжелый труд. Но оно того стоит, ведь вы расширяете помещение и делаете красивую комнату.

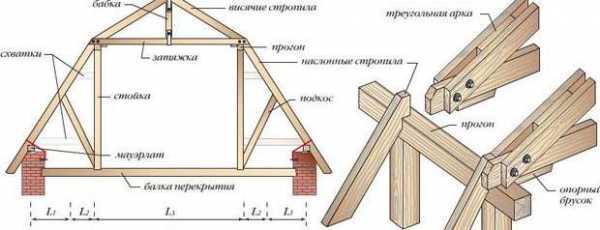

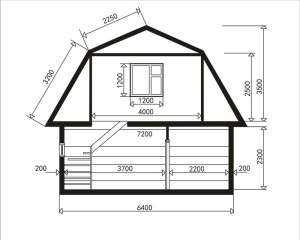

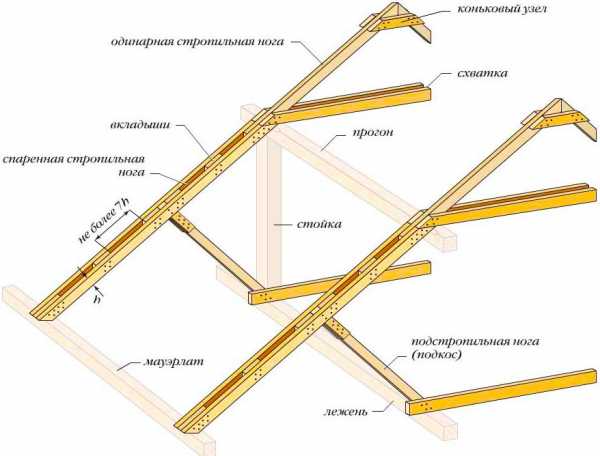

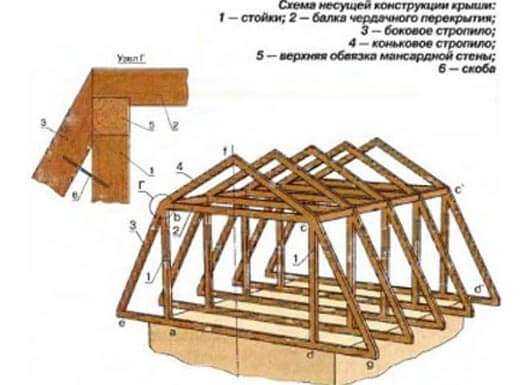

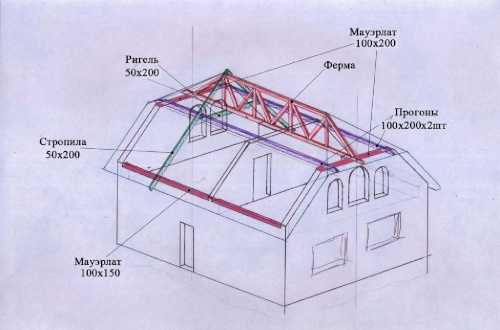

Поможет разобраться с тем, как строится ломаная крыша чертеж, который выполняют при разработке проекта дома. Верхний треугольник, образованный стропильной конструкцией, при строительстве мансардной кровли в отличие от двух боковых треугольников изготавливают из наслонных стропил, также можно использовать висячие(прочитайте также: «Двухскатная мансардная крыша»). Когда предполагается задействовать висячие стропила, тогда для компенсации изгибающих напряжений потребуется монтаж дополнительной подвески.

Такое напряжение создается в затяжке.

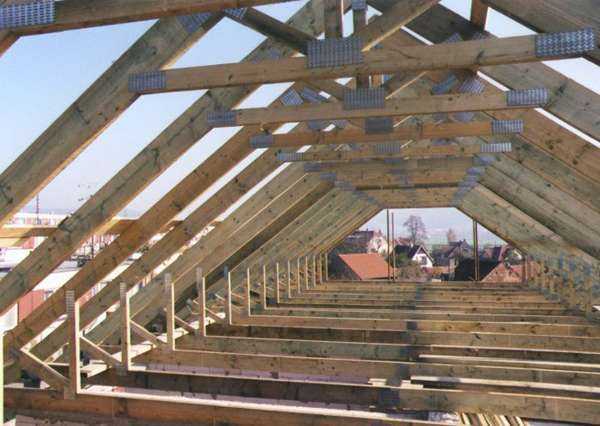

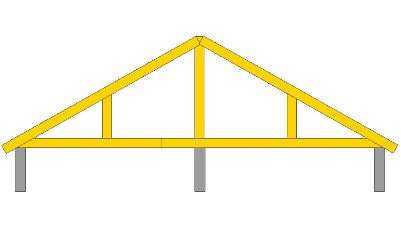

Стропильные висячие фермы создают конек при помощи жесткого соединения стропильных ног без применения конькового прогона.

Для равномерного распределения нагрузки используют подкосы и ригель.

Когда задействуют наслонные стропила, верхний треугольник имеет совершенно другое устройство.

Затяжки в таком случае выполняют функции потолочных балок, а в них упираются стойки, необходимые для конькового прогона. Для этого используют древесные материалы, имеющие большое сечение. Также потребуется строительство солидной потолочной конструкции. Как утверждают специалисты, в домах, на которых планируется двускатная ломаная крыша, желательно строить стропильные системы путем совмещения нижних наслонных и верхних висячих стропил.

Строительство ломаной крыши

Когда создается ломаная крыша — чертеж и техдокументация помогут определиться с технологией ее строительства (прочитайте: «Чертежи крыш домов — этапы проектирования»).

Работу по созданию ломаной кровли выполняют в такой последовательности:

  • по плитам перекрытия укладывают лежни или подготавливают в деревянных потолочных балках врезки для стоек;
  • устанавливают стойки с подкосами (если необходимо) или без них, затем укладывают 2 боковых прогона;
  • в порядке очередности монтируют ноги наслонных стропил;
  • если расчеты кровли двухскатной крыши подтверждают необходимость наличия схваток, их устанавливают дополнительно;
  • висячие стропильные фермы собирают на земле, поднимают к месту монтажа и крепят на боковых прогонах;
  • когда конструкция ломаной крыши предусматривает использование исключительно наслонных стропил, тогда боковые прогоны соединяют балками потолка мансарды с предварительно подготовленными врезками, предназначенными для стоек конькового прогона;
  • при необходимости устанавливают стойки для конькового прогона с подкосами;
  • укладывают коньковый прогон;
  • в порядке очередности монтируют наслонные стропильные ноги;
  • в зависимости от используемого кровельного материала создают обрешетку.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

  • гидроизоляционный;
  • теплоизоляционный;
  • пароизоляционный;
  • кровельные;
  • крепежные детали;
  • доборные элементы;
  • водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров.

Ломаная крыша своими руками: нюансы проектирования и монтажа

Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения.

Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала.

Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька.

Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка»).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов).

В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров.

С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

При проведении расчетов не забывают учитывать стоимость доборных и крепежных изделий. Так саморезы высчитывают путем умножения их необходимого количества для крепления одного листа на число листов. Доборные элементы определяют согласно длине карнизов и конька, учитывая нахлесты.

Прочитайте также: «Как построить ломаную крышу: особенности возведения».

Сломанную крышу иногда называют чердаком — этот тип модернизации здания относится к самым сложным решениям относительно планирования и строительства. Тем не менее, необычная и оригинальная форма снесенной крыши привлекает владельцев недвижимости и дает им преимущество выбора варианта кровельного покрытия. Конструкция крыши линии перелома, показанная на фотографии, позволяет получить дополнительные жилые или бизнес-этажи.

В последние годы мансардные крыши с четырьмя склонами, которые связаны со сломанными крышами, были популярны в частных домах, поскольку они позволяют наиболее эффективно использовать внутреннее чердачное пространство.

Спящая наклонная крыша — отличный выбор для тех владельцев, которые предпочитают функционально использовать каждую квадратную площадь дома.

Поднимите крышу с разбитого объекта на дома, которые имеют достаточную ширину.

Оптимальное значение этого параметра должно составлять около 6 метров, в противном случае трудно использовать пространство чердака наиболее рационально, а конструкцию стропила трудно спланировать и сделать его надежно.

Несмотря на то, что поддержка системы крыши выглядит очень впечатляюще для ваших рук, это вполне возможно: установка наклонной крыши производится, как правило, из отдельных модульных элементов на земле, а затем приподнимается, а затем собирается на месте.

Необходимые материалы и инструменты

Прежде чем сделать сломанную крышу, вам нужно подготовить материалы, инструменты и некоторые устройства или лучше:

  • высококачественные древесные материалы — балки и толстый листовой металл из хвойного дерева, деревянные доски.

    Бар необходим для производства мауэрлат — так называемые опорные балки, которая установлена ​​по всему периметру здания. Такой материал также необходим для изготовления ножниц и кронштейнов. Остальные элементы конструкции черепицы сделаны из краев. Шиферные деревянные планки были приобретены для планки и ребристой машины под укладкой кровельного материала.

    Для склеивания черепицы на сломанной крыше вам нужна толстая фанера;

  • крепежные изделия — самонарезающие винты, гвозди, кронштейны и заглушки. Самонарезающие винты и гвозди необходимы для крепления стержней к стропилам и укладке кровельных изделий (металлическая пластина или ондулин). Если вы хотите прикрепить балки и плиты, вам понадобятся оцинкованные кронштейны, стальные кронштейны, а также вы должны иметь ресницы диаметром 8-12 миллиметров;
  • гидроизоляция и кровельный материал, изоляция.

    Порядок правильного изготовления сломанной крыши требует обязательной изоляции, иначе на чердаке будет так холодно, что зимой там будет невозможно жить;

  • инструменты для плотницких работ и плотницких работ;
  • предохранительные устройства и устройства, предназначенные для индивидуальной защиты.

    Никакой сбой при повреждении крыши — инструкция предусматривает использование специальных полос для установки.

    Соблюдение правил безопасности относится к важным мерам по предотвращению стихийных бедствий.

Защита деревянных элементов крыши

Перед сборкой дефектной кровли (ее подконструкции) необходимо предпринять несколько профилактических мер в связи с защитой деревянных ножниц, кронштейнов и носителей от возможных процессов обжига и гниения.

Перед подъемом для установки деревянных элементов они обрабатываются антисептиками и специальными средствами пожаротушения.

Если вы хотите использовать их в деталях использования деревянной широкой кисти.

Агент должен использоваться в два этапа. После нанесения первого слоя он полностью высушивается, а затем только повторно покрывается.

Разбросанная крыша своими руками

Такой способ предотвращения гниения и воспламенения обеспечивает проникновение защитных средств в глубь древесины.

При работе с этими соединениями глаза и органы дыхания нуждаются в надежной защите, для которой используются очки и респираторы.

Использование дозатора не запрещено, но метод распыления нежелателен, потому что таким образом невозможно обеспечить качественную пропитку. После установки структуры ножниц можно обрабатывать защиту от распада и пожара.

Однако в этом случае необходимо тщательно и тщательно обработать стыки деревянных элементов с соединениями, которые вытаскивают вилку из пробок.

Кровельная система

Заказ, который определяет, как сделать сломанную крышу, позволяет первыми сформировать структуру ножниц, что является основой для установки кровли.

Система плотов устанавливается следующим образом:

  • Основное предложение основано на чертежах и планах.

    При технической документации на сборку конструкции нет необходимости рассчитывать точный угол обрезки стропил;

  • После этого сделайте детали и поднимите их на крышу до места установки. В этом порядке строятся секции крышных ножниц: боковые элементы прикреплены к Мауэрлату, используя стопы.

    Затем прикрепите верхние части и закрепите их сверху;

  • для надежного закрепления углов, использования фанеры — от того, как это делается правильно, это зависит от соответствия геометрии сломанной крыши. Фанера крепится самонарезающими винтами;
  • Вышеупомянутая ножная часть соединяется одновременно с верхней частью и нижними сторонами блистеров на пьедесталах.

    Когда несущая установлена, конструкция шпинделя закрепляется покрытием;

  • Боковые секции усилены вертикальными колоннами из хвойных пород.

Отопление и гидроизоляция сломанной кровли

Эксперты говорят, что это невозможно без установки гидроизоляционных и изоляционных слоев.

Использование должно быть специально разработано для изоляции крыши, так как это может оказать наибольшее влияние на теплоизоляцию стен и потолка чердака.

Верхние кластеры из слоя и пароизолирующий гидроизоляционный материал, который позволяет обеспечить надежную полигональную кровлю от возможной утечки и удерживает конденсат, собранный в зоне крыши, и, таким образом, отрицательно влияет на микроклимат в мансарде.

Эффект использования нагревателя при наличии утечки и конденсации также может быть минимальным.

Укрепление паровых и гидроизоляционных материалов на стропилах с использованием оцинкованных скоб и строительных муфт. Панели из водонепроницаемой пленки перекрываются, но в крайнем случае допускается встряхивание, но не более 20 миллиметров.

Скошенная крыша с балконом, например, на видео:

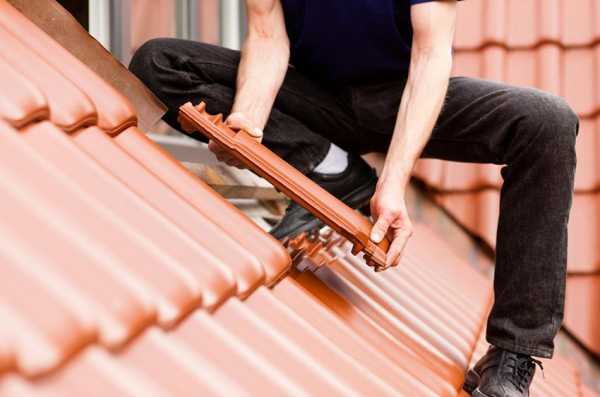

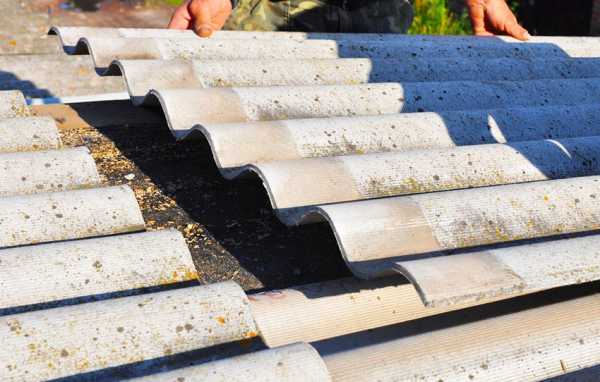

Монтаж кровельных материалов

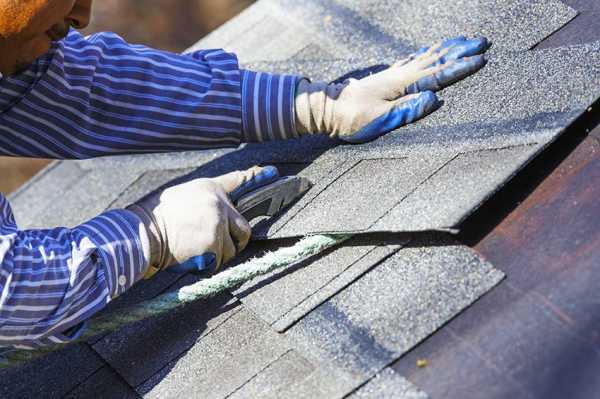

Заключительная фаза конструкции наклонной крыши — это укладка кровельных материалов. В то же время на крышах установлены наклоны с углом наклона, которые могут меняться, но технология установки почти такая же, как и на традиционных крышах.

Для правильного выполнения кровельных работ мы делаем предварительные расчеты, для которых вам нужно знать, как рассчитать сломанную крышу (более подробно: «Как построить сломанную крышу: характеристики эрекции»)

Как правило, кровельные изделия, которые производятся с использованием высококачественной (хорошо вылеченной и равной) древесины, необходимы для кровельных изделий поверх вышеуказанной конструкции.

Он заполняется через прокладки (противоударные) на уже водонепроницаемых и хорошо изолированных крышах. Использование базовой системы позволяет сохранить целостность гидроизоляционного слоя и в то же время обеспечить необходимую вентиляцию.

Небольшая деформация или небольшое изгиб контейнера в конечном итоге приведет к нарушению герметизации почвы (подробнее: «Как правильно сделать крышу дома — элементы соглашения»).

Несмотря на то, что разрушенная крыша относится к сложным типам крыш, ее преимущества полностью компенсируют усилия и затраты на ее создание.

Также читайте: «Тесовые крыши — устройство».

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома.

Как построить ломаную крышу

Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.

На рис. 1 представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши?

Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста.

Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши.

Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными.

Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм.

То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши.

Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски.

Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Накосная стропильная нога в ендове, как все остальные стропила, может быть выполнена по безраспорному и распорному варианту.

Нарожники, соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на неё своё сжимающее напряжение. При этом накосная стропильная нога упёртая низом в мауэрлат, а верхом в коньковый узел, даёт на мауэрлат распор старающийся распрямить угол стыкования мауэрлатных балок.

Этот распор можно снять затяжкой расположенной между накосным стропилом и закреплённой стойкой, а в случае Г-образной крыши, между накосными стропилами ендовы и вальмы, расположенной с другой стороны. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а затяжка (в этом случае ее правильнее будет назвать схваткой) тогда будет элементом, который перехватит распор, возникающий в аварийных ситуациях, например, при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются.

Если встать к ним фронтально и посмотреть вдоль ряда обычных стропил, то мы увидим в них все те же рядовые стропила, только немного по-другому загруженные.

Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их вертикальную проекцию и устанавливать схватки соответствующим образом.

stroitel12.ru

как продумать конструкцию и проект для домов с двускатной и ломаной кровлей, фотографии +видео

Крыша является не только дизайнерским завершением возведенного дома, но и его защитой. Если же для строительства выбрана местность с постоянными сильными ветрами, то устройство полувальмовой кровельной конструкции будет самым оптимальным вариантом.

Полувальмовая крыша представлена в виде обычной двухскатной крыши с небольшими свесами с торцов, в остальном она схожа с другими вальмовыми крышами. За счет этого полувальмовая двускатная крыша конструкция обеспечивает высокую устойчивость против больших ветровых нагрузок, а также возможность оборудования обширной площади чердачного помещения для жилья или использования в хозяйственных нуждах.

В зависимости от количества скатов, выбранных владельцем дома, крыша может быть:

  • полувальмовой двускатной;
  • полувальмовой четырехскатной.
Существенные отличия этих двух конструкций представлены на фото. Из-за достаточно сложного обустройства кровельного пирога экономия практически невозможна, особенно, если сооружается ломаная полувальмовая крыша своими руками, требующая большого расхода материалов. Однако и этот недостаток не пугает застройщиков, поэтому популярность таких крыш постепенно увеличивается (прочитайте: "Двухскатная ломаная крыша - технология строительства").

Особенности устройства полувальмовой крыши

Конструкция данного вида кровель, в целом, схожа со стропильной системой двухскатных крыш лишь с добавлением скошенных краев, поэтому работу выполняем по традиционной схеме и чертежу двухскатной крыши.

Затем следует укладка кровельного пирога, в состав которого входит несколько компонентов:

  1. Кровельное покрытие. В этом случае больше подходят жесткие покрытия, например, листы профнастила или металлочерепицы. Выбор материалов обуславливается не только приемлемой стоимостью, но и небольшим весом, надежностью, привлекательным внешним видом, а также удобством монтажных работ.
  2. Система обрешетки. Является основой, к которой и будет крепиться кровельное покрытие. Для ее обустройства понадобятся деревянные бруски или рейки, укладываемые поперек стропил скатов.
  3. Контробрешетка. Используется для фиксации гидроизоляционного слоя и последующего крепления обрешетки. Она обеспечивает создание зазора между материалами, благодаря которому подкровельное пространство постоянно вентилируется. Оборудуется на всю длину стропил.
  4. Гидроизоляционный материал, защищающий утеплитель от проникновения воды. В прошлые годы проекты домов с полувальмовой крышей создавались с использованием рубероида, который при нагреве металлической крыши быстро разрушался и приходил в негодность. На сегодняшний день самым практичным вариантом считается диффузионная мембрана, способная пропускать пар с капельками влаги наружу, не допуская обратного процесса.
  5. Плиты утеплителя для удержания теплого воздуха. Широко применение пенополистирола, минеральной ваты, пенопласта. Можно приобрести материал с двумя слоями, защищающими от ветра и влаги, тогда дополнительная гидроизоляция не понадобится.
  6. Слой пароизоляции, за счет которого утеплитель будет надежно защищен от влажных паров из помещения. Для этого конструкция полувальмовой крыши выполняется с использованием пергамина, полиэтилена, фольгированной пленки или диффузионных мембран.
  7. Материалы для декоративной отделки. На заключительном этапе строительства с внутренней стороны на крышу нашивается вагонка, либо гипсокартон.
Несмотря на некоторую схожесть стропильной системы полувальмовой крыши с системой двускатной кровли (прочтите: "Устройство двускатной крыши и ее особенности"), сложнее будет полувальмовая крыша - чертеж ее должен выполняться по точным геометрическим расчетам. Поэтому для устройства крыши все же рекомендуется обратиться к профессионалам. Если же застройщик обладает элементарными навыками выполнения плотницких работ и имеет опыт строительных расчетов, то ему нужно следовать предложенной ниже инструкции.

Изготовление ребра крыши, подробнее на видео:

Для строительства понадобится тщательно просушенная цельная и однородная древесина, которую предварительно нужно обработать огнезащитным составом, а также специальными средствами от гниения и негативного воздействия микроорганизмов. Особое внимание уделяется диаметру бревен и размерам бруса. Поскольку подкровельный пирог требует предварительного утепления, то стропила монтируются с небольшим промежутком для укладки утеплителя.


kryshadoma.com

Полувальмовая крыша стропильная система, видео

Стропильная система полувальмовой крыши: подробная инструкция по монтажу

Монтируем собственноручно двухскатную крышу при строительстве каркасного дома

Существует множество разновидностей крыш, но двухскатная самая простая в монтаже своими руками. Однако хотя ее устройство относительно несложное, существует множество неочевидных моментов и важных пунктов, которые требуют внимательного рассмотрения и учета еще на этапе проектирования.

Кроме того, даже казалось бы простая схема с двумя склонами имеет несколько вариантов по типу стропильной системы, не говоря уже о кровельном материале.

Виды кровли

Кроме простой прямой двухскатной конструкции с симметричным профилем есть еще несколько разновидностей, которые тоже можно реализовать своими руками.

Полувальмовая кровля, голландская. Фронтоны имеют форму трапеции, сверху над ними имеется небольшой дополнительный склон. Основные скаты тоже в таком случае приобретают трапециевидную форму.

Такое устройство тоже хорошо подходит для мансардной крыши, плюс он привлекателен визуально. Но полувальмовая кровля намного сложнее в реализации, как на этапе монтажа стропильной системы, так и при укладке кровли. Браться собирать ее своими руками стоит только тем, кто уверен в своем мастерстве, упорстве и внимательности.

Есть еще датская полувальмовая схема, но она уже больше похожа на четырехскатную. Про устройство 4-ех скатной кровли более подробно рассказано здесь. а вот в этой публикации про ее стропильную систему.

Все эти типы можно использовать и при строительстве каркасного дома. но своими руками будет легче всего реализовать простую или ломаную мансардную крышу. Полувальмовая двухскатная кровля сложна, а схема с разной длиной скатов строится только в том случае, если она была предопределена еще на стадии проектирования.

Если дом имеет посередине несущую стену, то можно использовать ее как дополнительную опору для конька кровли. Но в таком случае мансарду придется делить на две комнаты или как-то обыгрывать в дизайне колонны по центру помещения.

Зато наличие таких опор позволяет нарастить прочность стропильной конструкции, увеличить размеры всей крыши и, соответственно, мансарды.

В целом же схема двухскатной мансардной крыши выбирается исходя из размеров, формы и конструктивных особенностей каркасного дома. Это все следует решать еще на этапе проектирования дома.

Ломаная

Это самая простая после обычной разновидность, поэтому разумно начать рассмотрение сборки своими руками с нее. При небольшой сложности такое устройство позволяет максимально эффективно использовать пространство чердака. Не удивительно, что ее часто используют в мансардной крыше и она даже получила соответствующее название.

Есть несколько вариантов последовательности монтажа двухскатной кровли. Рассмотрим один из них.

  1. Вначале укладываются балки перекрытия, которые будут основанием для пола мансарды, а также опорой для боковых стропил.
  2. Затем устанавливаются стойки. Так как мы делаем мансардную крышу, то высота стойки должна быть не менее 2.1 метров, так как она определяет высоту пололка будущей комнаты.
  3. На стойки монтируется обвязка (прогон), а к ней затем прикрепляется чердачная балка. Эта балка будет удерживать коньковые стропила, а также служить основанием для потолка комнаты.
  4. Затем устанавливаем боковые стропила. Для наращивания жесткости их можно прикрепить к стойкам скобами и подпереть дополнительными небольшими опорами.
  5. В конце устанавливаются коньковые стропила. Для увеличения прочности можно добавить бабку, которая будет соединять конек с балкой перекрытия.

На этом стропильная система готова и можно приступать к устройству пирога из утеплителя, паро и гидробарьера, кровельного материала, отделке. Узнать больше об утепление мансарды возможно по ссылке: strojkarkas.com/uteplenie/frontov-mansardy-svoimi-rukami.html

Полувальмовая

Если монтаж ломаной кровли своими руками кажется слишком простым, то стоит рассмотреть процесс сборки полувальмовой голландской схемы.

Стоит предупредить, что эта конструкция обладает несколькими сложными моментами, а еще вы гарантированно получите перерасход материалов кровли и стропил, потому что при сборке и накрытии полувальм будет много отходов.

Пара важных моментов:

  • в этом типе двухскатной кровли часть веса принимают трапециевидные фронтоны, нужно позаботиться, чтобы они были достаточно прочными;
  • коньковая балка несет дополнительную нагрузку на сдавливание, поэтому ее нужно выполнять более крупным в сечении брусом.

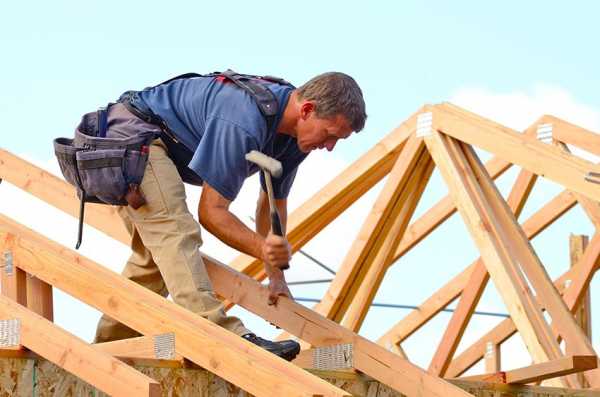

Общая последовательность монтажа стропильной системы следующий.

  1. В первую очередь устанавливаются нормальные фермы, этот этап мало чем отличается от обычной двухскатной схемы. Коньковую балку можно установить на временные опоры, так как в этом типе крыши она не опирается на фронтоны.
  2. Затем край конька соединяется с углами фронтона раскосами. В месте соединения конька и раскоса предстоит сделать сложный срез в трех плоскостях. Это очень ответственный момент, который легко испортить при монтаже своими руками.
  3. Когда скосы установлены, к ним крепятся укороченные стропильные ноги основных скатов и стропила полувальмовой части.
  4. Фермы следует усилить двумя балками, поскольку полувальма будет в верхней части работать на сжатие стропильной системы, а в нижней части — на растяжение.

Про способы крепления стопил и их разновидностях более подробно рассказано в этой статье. Завершив стропильную систему, можно монтировать утеплитель, обрешетку, обшивать мансардную комнату и прочее.

Расчет стоимости

Конечная цена варьирует от того, какой кровельный материал вы выберете, какой конструкции и размера кровли. Самой дорогой будет классическая черепица. Этот материал сам по себе обходится не дешево, а еще из-за своей массы он требует устройства усиленной стропильной системы, что тоже выльется в дополнительные затраты.

Следует отметить, что на покрытии кровли можно сэкономить, более подробно в статье: чем будет дешевле покрыть крышу дома. Также рекомендуем ознакомиться с процессом монтажа водостоков. которые позволят защитить фундамент здания и стены.

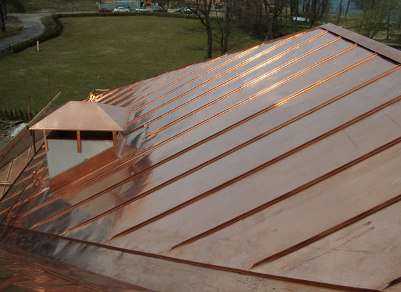

Также дорого будет стоить мансардная крыша под листовой медью, хотя для этого легкого материала и не нужна сильная опора. Дешевле в несколько раз обойдется мягкая черепица, профнастил, обычный шифер. Правда и срок службы такой кровли будет ощутимо меньше.

Стоимость работ также зависит от выбранного материала. Дороже обходится работа с черепицей, поскольку она тяжела и нужно аккуратно укладывать каждый черепок. Меньше придется платить за работу с битумными кровельными материалами или листовым металлом. Если же вы собрались выполнять строительство двухскатной крыши своими руками, то стоимость работ вообще вас волновать не должна.

Увеличивает стоимость и наличие комнаты на чердаке. Мансардная кровля может быть вдвое дороже обычной даже при возведении ее своими руками. Тут многое зависит и от дизайна, и от отделки комнаты.

Расчет материалов для двухскатной кровли можно и нужно произвести заранее. Берем размеры кровли — ее высоту, ширину, длину. Высчитываем площадь скатов, количество ферм, длину скосов, балок, опор. Вычисляем, сколько нужно приобрести бруса, досок, планок, утеплителя, гидробарьера, кровельного материала, крепежных элементов. Добавляем процентов 10 на всякий случай и заказываем.

При этом нужно быть готовым, что при расчете чего-то не учли и придется докупать материал уже в процессе монтажа, особенно, если вычисления и сборка крыши будут проводиться своими руками.

Узнать больше о возведении мансардной кровли возможно из нашей новой публикации: strojkarkas.com/montazh/krovlya/stroitelstvo-mansardnoj-kryshi-svoimi-rukami.html. Также советуем ознакомиться со способами утепление мансарды изнутри. и узнать подробней про используемые материалы для внутренней теплоизоляции.

Крыша является не только дизайнерским завершением возведенного дома, но и его защитой. Если же для строительства выбрана местность с постоянными сильными ветрами, то устройство полувальмовой кровельной конструкции будет самым оптимальным вариантом.

Полувальмовая крыша представлена в виде обычной двухскатной крыши с небольшими свесами с торцов, в остальном она схожа с другими вальмовыми крышами. За счет этого полувальмовая двускатная крыша конструкция обеспечивает высокую устойчивость против больших ветровых нагрузок, а также возможность оборудования обширной площади чердачного помещения для жилья или использования в хозяйственных нуждах.

В зависимости от количества скатов, выбранных владельцем дома, крыша может быть:

  • полувальмовой двускатной;
  • полувальмовой четырехскатной.

Существенные отличия этих двух конструкций представлены на фото. Из-за достаточно сложного обустройства кровельного пирога экономия практически невозможна, особенно, если сооружается ломаная полувальмовая крыша своими руками, требующая большого расхода материалов. Однако и этот недостаток не пугает застройщиков, поэтому популярность таких крыш постепенно увеличивается (прочитайте: "Двухскатная ломаная крыша — технология строительства").

Особенности устройства полувальмовой крыши

Конструкция данного вида кровель, в целом, схожа со стропильной системой двухскатных крыш лишь с добавлением скошенных краев, поэтому работу выполняем по традиционной схеме и чертежу двухскатной крыши.

Затем следует укладка кровельного пирога, в состав которого входит несколько компонентов:

  1. Кровельное покрытие. В этом случае больше подходят жесткие покрытия, например, листы профнастила или металлочерепицы. Выбор материалов обуславливается не только приемлемой стоимостью, но и небольшим весом, надежностью, привлекательным внешним видом, а также удобством монтажных работ.
  2. Система обрешетки. Является основой, к которой и будет крепиться кровельное покрытие.

    Как сделать полувальмовую крышу своими руками?

    Для ее обустройства понадобятся деревянные бруски или рейки, укладываемые поперек стропил скатов.

  3. Контробрешетка. Используется для фиксации гидроизоляционного слоя и последующего крепления обрешетки. Она обеспечивает создание зазора между материалами, благодаря которому подкровельное пространство постоянно вентилируется. Оборудуется на всю длину стропил.
  4. Гидроизоляционный материал, защищающий утеплитель от проникновения воды. В прошлые годы проекты домов с полувальмовой крышей создавались с использованием рубероида, который при нагреве металлической крыши быстро разрушался и приходил в негодность. На сегодняшний день самым практичным вариантом считается диффузионная мембрана, способная пропускать пар с капельками влаги наружу, не допуская обратного процесса.
  5. Плиты утеплителя для удержания теплого воздуха. Широко применение пенополистирола, минеральной ваты, пенопласта. Можно приобрести материал с двумя слоями, защищающими от ветра и влаги, тогда дополнительная гидроизоляция не понадобится.
  6. Слой пароизоляции, за счет которого утеплитель будет надежно защищен от влажных паров из помещения. Для этого конструкция полувальмовой крыши выполняется с использованием пергамина, полиэтилена, фольгированной пленки или диффузионных мембран.
  7. Материалы для декоративной отделки. На заключительном этапе строительства с внутренней стороны на крышу нашивается вагонка, либо гипсокартон.

Несмотря на некоторую схожесть стропильной системы полувальмовой крыши с системой двускатной кровли (прочтите: "Устройство двускатной крыши и ее особенности"), сложнее будет полувальмовая крыша — чертеж ее должен выполняться по точным геометрическим расчетам. Поэтому для устройства крыши все же рекомендуется обратиться к профессионалам. Если же застройщик обладает элементарными навыками выполнения плотницких работ и имеет опыт строительных расчетов, то ему нужно следовать предложенной ниже инструкции.

Изготовление ребра крыши, подробнее на видео:

Для строительства понадобится тщательно просушенная цельная и однородная древесина, которую предварительно нужно обработать огнезащитным составом, а также специальными средствами от гниения и негативного воздействия микроорганизмов. Особое внимание уделяется диаметру бревен и размерам бруса. Поскольку подкровельный пирог требует предварительного утепления, то стропила монтируются с небольшим промежутком для укладки утеплителя.

Одним словом, полувальмовая крыша — конструкция ее была подробно расписана выше, отлично подойдет для строительства частных домов, хозяйственных и производственных помещений в регионах с высокой ветровой нагрузкой. Несмотря на сложность выполнения, внешне она придаст привлекательности и индивидуальности постройке.

Сократить бюджет на приобретении материалов, вряд ли удастся, но благодаря надежной защите от негативных климатических факторов крыша прослужит на порядок дольше экономичных вариантов кровель. Прочитайте также: "Проект вальмовой крыши — порядок работы".

astgift.ru

Полувальмовая крыша своими руками — стропильная система и

При выборе проекта для постройки частного дома своими руками учитывают не только практическую сторону вопроса, но и эстетическую, поскольку он станет «лицом» участка. Значительно чаще будущие домовладельцы выбирают, как говориться, сердцем, принимая решения в зависимости от того, что они находят привлекательным, а что нет. Вероятно исходя из этого уникальная, необыкновенная полувальмовая крыша стала такой популярной.

Отвечая на запросы клиентов, дизайнеры и архитекторы создают все больше проектов с полувальмовой крышей, которую еще именуют голландской. Имея обширный опыт в частном домостроении, они растолковывают свой выбор не только ее эстетичностью, но и высокой функциональностью, которую оценят обитатели регионов с твёрдым, ветряным климатом. При каких условиях остановить свой выбор на таковой конструкции и как проходит процесс ее возведения своими руками просматривайте в намерено подготовленном материале.

Конструктивные изюминки

Конструкция полувальмовой крыши не назовешь несложной ни в проектировании, ни в монтаже своими руками, поскольку она есть коктейлем хороших качеств несложной двухскатной и вальмовой, шатровой кровли. В случае если сказать о внешнем виде, то по форме фронтонов она напоминает трапецию, которая образовывается за счет вальмовых элементов, отсекающий вершину треугольника. Благодаря своему строению полувальмовая двухскатная крыша имеет последовательность преимуществ:

  1. Обтекаемая форма. Благодаря отсутствию острых углов, полувальмовая крыша имеет отличную сопротивляемость ветровой нагрузке, что значительный плюс в регионах с постоянными сильными ветрами, при постройке на открытой местности, в горных регионах.
  2. Рациональное применение чердачного пространства. Каркас полувальмовой крыши разрешает оборудовать просторное хозяйственное помещение для сезонного хранения вещей либо кроме того жилую помещение, не уступающую по комфорту первому этажу.
  3. Высокая вариабельность. Изменяя угол наклона скатов, архитекторы создают кровли с неповторимым дизайном, адаптированные к условиям фактически любого региона нашей страны.
  4. Уникальный вид. Там, где преобладают по большей части треугольные двухскатные, полувальмовая крыша на их фоне выглядит, как новое слово в частном постройке.

Вероятные трудности

Интерес к постройке своими руками полувальмовой крыши очень похвален, но вы должны осознать

blog-oremonte.ru

Стропильная система полувальмовой крыши: особенности конструкции и монтажа

02
Сен &nbspжурнал

В современном строительстве практикуется монтаж нескольких типов крыш, различных по своему внешнему виду и конструкции. Один из самых популярных и эстетических – голландская. Стропильная система полувальмовой крыши может быть выполнена как с двумя, так и с четырьмя скатами. Подробно рассмотрим все особенности такой конструкции и способы самостоятельного монтажа полувальмовой крыши.

Полувальмовая крыша для жилого дома

Все скатные крыши имеют одну общую особенность – наличие чердачного помещения, которое при должной отделке можно использовать как жилое. Такая конструкция позволяет значительно расширить жилое пространство без пристройки. Полувальмовая крыша также обладает отличными техническими характеристиками: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фронтов дома от осадков.

В зависимости от особенностей конструкции, полувальмовые крыши разделяют на два основных типа:

  • полувальмовая двухскатная крыша;
  • полувальмовая четырехскатная крыша.

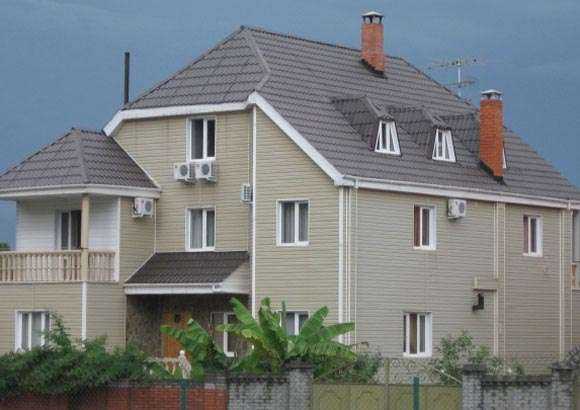

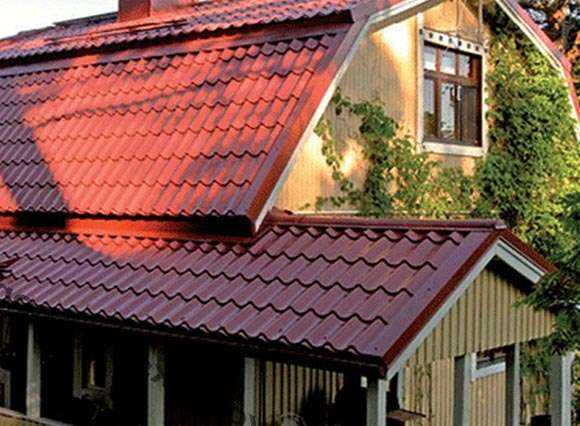

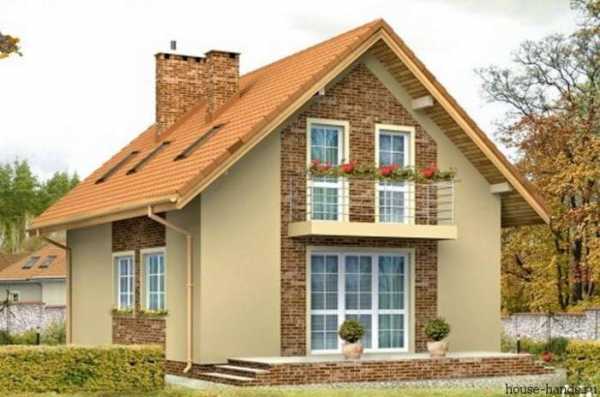

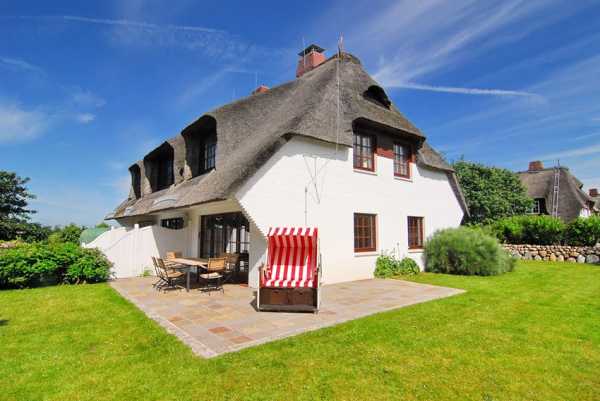

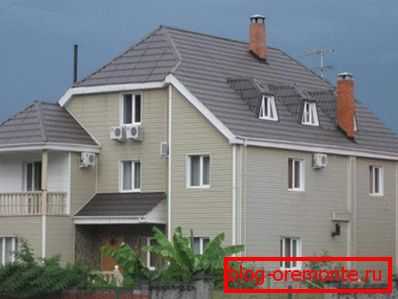

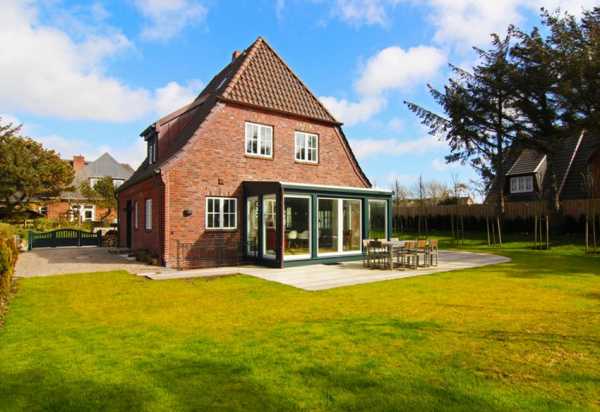

Фото домов с полувальмовой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

Преимущества и недостатки полувальмовой крыши: фото красивых домов

Что отличает полувальмовую крышу от вальмовой? У вальмовой крыши два больших ската имеют форму трапеции, а скаты поменьше – форму треугольников. В полувальмовой крыше все устроено немного иначе, и линия ската приобретает ломаную форму.

Конструкция такой ломаной крыши во многом зависит от формы самого дома, наличия или отсутствия жилого помещения на чердаке, типа кровельного материала, которым будет покрыта поверхность, и даже климатических особенностей региона.

Причем решающую роль в создании конструкции играет именно климат, ведь в регионах со снежными зимами осадки будут особенно сильно скапливаться на поверхности ската, образуя своеобразную «снежную шапку». Поэтому для такой местности более актуальны кровли с крутым скатом и минимальными свесами. Если снежные заносы – неактуальная проблема, то вполне допустим и минимальный угол наклона.

Среди преимуществ полувальмовой крыши выделяют:

  • наличие дополнительного помещения, которое может быть использовано как жилое или чердачное;
  • эстетичный внешний вид, с возможностью необычного оформления дома за счет создания оригинальной формы конструкции;
  • надежная защита дома от влияния погодных условий: снега, дождя, сильного ветра.

Полезный совет! Для того чтобы увеличить полезную площадь чердачного помещения, можно использовать конструкцию с разными углами наклона ската.

Среди недостатков полувальмовой кроши стоит отметить:

  • наличие определенных трудностей в процессе строительства: большое количество ребер, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

  • в процессе строительства такой достаточно сложной конструкции расходуется не только большее количество сил, но и материалов;
  • процесс укладки кровельного покрытия также приобретает некоторые сложности.

Но, несмотря на недостатки, дома с полувальмовой крышей смотрятся неповторимо. Все трудности и расходы стоят того, чтобы придать кровле оригинальный и запоминающийся внешний вид. Если вас не пугает сложный монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов, полувальмовые крыши встречаются достаточно часто, так что подобрать понравившийся вариант будет несложно.

Мансардная полувальмовая крыша

Под мансардной крышей подразумевают конструкцию, которая имеет две вершины, в форме срезанных треугольников. Если дом имеет квадратную форму, то крыша получится пирамидальной. Такой тип крыши обладает повышенной прочностью. На прямоугольных домах мансардная кровля имеет две треугольные стороны и две трапециевидные. Располагаются скаты под одинаковым наклоном, что позволяет монтировать их симметрично осевым балкам.

Для этого типа кровли характерны следующие преимущества и недостатки:

  • повышенная прочность позволяет использовать эту конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или мест, для которых характерны сильные ветра;
  • эстетичный внешний вид позволяет такой кровле выглядеть уместно на фоне абсолютно любого пейзажа;
  • низкий профиль обеспечивает повышенное противостояние крыши вибрациям;
  • из-за формы конструкции могут возникнуть определенные сложности с чисткой и ремонтом поверхности;
  • чердачное помещение полувальмовой крыши можно использовать для обустройства жилых комнат;
  • необходимо продумывать дополнительную принудительную вентиляцию, что влечет за собой расходы.

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

  • стропильная система, которая выполняет роль основания для удерживания всех элементов;
  • мауэрлат – нижняя опорная балка для стропил;
  • материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
  • кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность. Это особенно важно при создании полувальмовой мансардной крыши.

Монтаж полувальмовой крыши стоит начинать с укладки мауэрлата на несущие стены дома. Для кирпичных строений устанавливают армированный пояс, который обеспечивает дополнительную прочность и равномерно распределяет нагрузку. На этапе бетонирования в него вставляются вертикальные шпильки, изготовленные из оцинкованного металла. Мауэрлат крепится к армированию путем насаживания.

Статья по теме:

Односкатная крыша своими руками пошагово: особенности монтажа. Преимущества и недостатки конструкции. Выбор материалов, их подготовка и расчет количества. Угол наклона ската. Уход за конструкцией.

Длина шпилек должна быть достаточной, чтобы обеспечить выступ из бруса на 2–3 см. Шаг крепления при этом должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления брусьев, составляет 10 мм.

Полезный совет! Располагать шпильки стоит таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли процесс работы.

Для защиты армированного пояса, его покрывают минимум двумя слоями рубероида и только после этого насаживают брус на шпильки. Как это сделать, можно посмотреть на чертежах. Полувальмовая крыша благодаря этому этапу получается более долговечной.

Выбор и установка мауэрлата – один из важнейших этапов подготовительных работ. Сечение бруса, используемого для этой цели, должно быть 150×150 мм или в крайнем случае 100×150 мм. Все необходимые отверстия просверливаются на земле, после чего древесину обрабатывают специализированными антисептическими средствами для защиты от воздействия влаги и развития грибков.

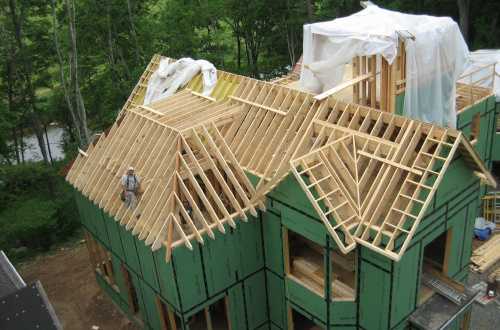

Стропильная система полувальмовой крыши: основы монтажа

Устройство полувальмовой крыши включает в себя монтаж конька, стропил (как накосных, так и диагональных) и крепежных изделий, например, металлических скоб и специальных врубок.

В идеале, диагональные стропила должны представлять собой продолжение конька, который вверху как бы разделяется на две части и сходит вниз к углам дома. К диагональным стропилам крепятся и нарожники, что заставляет эти элементы принимать на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используют двойные доски 50×150 мм, обеспечивая таким образом усиленную основу.

Благодаря этому, несущая способность накосных стропил увеличивается, что позволяет использовать длинные целые балки для очень больших крыш. Кроме того, для диагональных и рядовых стропил могут использоваться одни и те же доски, что дает возможность облегчить процесс работы.

Полезный совет! Оставшееся под коньком пространство лучше не заполнять монтажной пеной. Так не будет нарушена циркуляция воздуха, и вероятность прогнивания деревянной части конька значительно снизится.

Когда этап установки накосных стропил окончен, и все элементы надежно скреплены с мауэрлатом и коньковым брусом, самое время начать установку рядовых стропил. Верхней частью они будут упираться в конек, а нижней в мауэрлат. Перед началом работы обязательно ознакомьтесь с доступными проектами домов с полувальмовой крышей.

Полезный совет! Расстояние между стропилами должно учитывать ширину теплоизоляционного материала, который вы будете использовать.

Для того чтобы конструкция получилась устойчивой, на обоих концах стропил делают вырезки. Это позволяет зафиксировать элементы. В качестве дополнительного крепления используют металлические скобы и накладки-уголки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов. Для подпорки диагональных стропил используют шпренгельные фермы.

Если плита перекрытия изготовлена из железобетона, то все упорки и стойки можно опирать прямо на нее. В противном случае необходимо установить на балки перекрытия дополнительные затяжки, иначе конструкция полувальмовой крыши получится ненадежной.

Полезный совет! Все деревянные элементы крыши перед установкой обязательно нужно обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

Как сделать полувальмовую крышу своими руками: расчет количества стропил и шага между ними

Для того чтобы стропильная система получилась надежной и на протяжении многих лет полноценно функционировала, перед началом работ необходимо провести расчеты, которые станут основой для монтажа. В качестве примера можно использовать фото полувальмовой двухскатной крыши при ширине дома 9 метров.

Шагом называют расстояние между двумя стропильными ногами, и обычно для жилых загородных домов этот показатель колеблется в пределах 0,6–1 м. Это зависит от многих факторов, поэтому производить расчеты нужно индивидуально исходя из собственных показателей. Для вычисления требуемого количества стропил используйте следующий алгоритм:

  1. Измерьте длину ската крыши и разделите на требуемый коэффициент шага между элементами.
  2. Затем к полученному результату прибавьте единицу, полученное число округлите в сторону большего значения. Это и будет то количество стропильных ног, которое необходимо для отделки одного ската крыши данной длины.
  3. Если всю длину ската разделить на полученное целое число, то в результате вы получите расстояние, которого необходимо придерживаться между осями стропил (это и есть шаг стропил).

Полезно знать, что хотя в идеале ось и должна проходить через центр стропил, на практике допустимы погрешности, в зависимости от изменений угла ската поверхности будущей крыши. Это хорошо видно на фото полувальмовой двухскатной крыши.

Рассмотрим в качестве примера такой расчет: длина кровельного ската равна 16 м. При этом шаг между стропилами будет составлять 0,6 м. Исходя из вышеизложенного алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для ската длиной в 16 м нам понадобится 28 стропил.

Полезный совет! Ширина стропильного шага напрямую зависит от угла наклона крыши. Так, чем больше крутизна крыши, тем больший шаг стропил должен быть выдержан. Это связано с тем, что распределение нагрузки на крутых крышах происходит неравномерно, и в большей мере припадает на несущие стены.

Как вариант можно воспользоваться для расчетов специальными онлайн-калькуляторами, хотя намного лучше, если у вас будет план или чертеж полувальмовой крыши своими руками, ведь имея наглядный пример намного проще проводить расчеты и работы.

Монтаж полувальмовой крыши: завершающие этапы строительства

Когда все деревянные элементы уложены и закреплены, остается только побеспокоиться о тепло-, паро- и гидроизоляции крыши. Для этого делается обрешетка, а сверху раскатывается выбранный материал.

Сложно сказать, каким именно материалам лучше всего отдать предпочтение, но в вопросе пароизоляции однозначно хорошо выполнит свою функцию алюминиевая фольга. При помощи строительного степлера фольга крепится к стропилам таким образом, чтобы глянцевая сторона была обращена внутрь, то есть в чердачное помещение.

Для утепления чаще всего применяют синтетическую вату (минеральную или каменную), которая продается в рулонах или матах. Утеплитель выкладывается в промежутки между стропилами и накрывается слоем гидроизоляции. Раньше для этой цели использовали рубероид, но сегодня он уступил свое место диффузионной мембране.

Если пространство под коньком кровли не было заделано, то естественная вентиляция не позволит грибкам и плесени развиваться внутри «пирога».

Конечно, в вопросах монтажа двускатная полувальмовая крыша значительно превосходит четырехскатную благодаря более простой конструкции и меньшим затратам на монтаж. Но если говорить о конечном результате, то ничто не может сравниться со сложной красотой четырехскатной крыши. Фото полувальмовой четырехскатной крыши хорошо демонстрируют всю красоту такого решения.

И при всем этом, второй вариант дает намного больше пространства для оборудования чердачного помещения, обустроить которое помогут инструкции, фото и видео стропильной системы полувальмовой крыши, предоставленные в интернете.

Выбор кровельного материала для полувальмовой крыши

Немалое значение в создании красивой и надежной крыши играет выбор кровельного материала. Рассмотрим несколько наиболее популярных решений, и то, насколько они соответствуют требованиям.

В процессе монтажа и эксплуатации, кровельному покрытию приходится сталкиваться с целым рядом внешних факторов, которые по-разному влияют на него. Среди них: осадки, сильные ветра, «снежные шапки», воздействие ультрафиолета и значительные температуры. Осуществлять подбор подходящего материала следует, руководствуясь этими данными.

Асбестоцементные листы, или шифер, – недорогой и достаточно долговечный кровельный материал. Он обладает целым рядом преимуществ, таких как пожаробезопасность, высокая сопротивляемость перепадам температуры, устойчивость к коррозиям и развитию плесени и грибков. Шифер никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного внешнего вида и повышения технических характеристик асбестоцементные листы можно окрашивать.

Для полувальмовой крыши этот материал мало подходит по двум причинам:

  • такое недорогое покрытие не будет смотреться выигрышно на столь сложной конструкции;
  • шифер достаточно хрупкий материал и его точная нарезка займет немало времени и усилий.

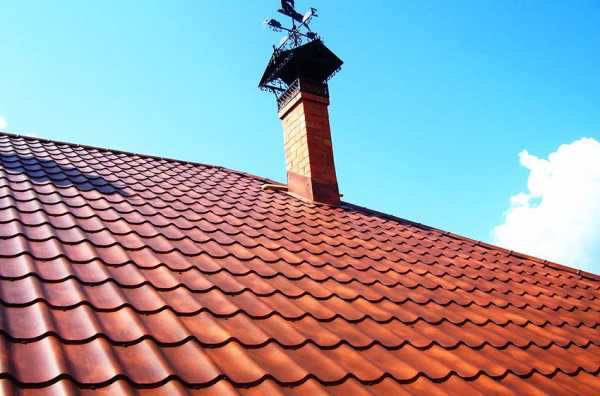

Металлочерепица – также вполне доступный по цене материал, но при этом куда более привлекательный. Длительный срок эксплуатации (до 30 лет с учетом обслуживания) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится температурных перепадов или механических нагрузок. А широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

Главный плюс металлочерепицы – это ее малый вес и, соответственно, небольшая нагрузка на стропильную систему полувальмовой крыши.

Из недостатков этого материала можно выделить цельность листов, обрезание которых для полувальмовой крыши требует определенного мастерства и сноровки. И, конечно, очень низкий показатель звукоизоляции. Ведь всем нам знаком звук дождевых капель, ударяющихся о металлическое покрытие.

Композитная черепица – один из подвидов металлочерепицы, который широко встречается в продаже. Стоит такое покрытие дороже, однако и техническими характеристиками обладает лучшими. Из недостатков отмечается только большой вес материала.

Гибкая кровля – идеальный вариант для полувальмовой крыши. Битумная черепица продается в рулонах и достаточно легко нарезается кусками нужного размера. Это позволяет легко оформлять участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

  • малый вес материала;

  • огнеустойчивость и водонепроницаемость;
  • огромный выбор цветовых и стилистических решений;
  • устойчивость к возникновению плесени и гнили.

Керамочерепица, пожалуй, самый древний из предложенных материалов. Кровля выкладывается из отдельных элементов, которые были обожжены при очень высокой температуре. Это экологически чистый материал, который устойчив к воздействию как высоких, так и низких температур. Несомненно, именно этот материал имеет самый долгий срок эксплуатации – до 150 лет.

Такое покрытие отлично подходит для полувальмовой крыши, при условии высокой прочности и надежности стропильной системы, так как керамочерепица отличается весьма немалым весом.

Еще одна особенность этого материала – хрупкость отдельных элементов. Однако это компенсируется легкостью ремонта и возможностью замены каждой отдельной детали.

Деревянное покрытие или гонт. Экологичный и очень красивый вариант. Составляющие элементы – небольшие дощечки из всевозможных пород древесины – дубовые, буковые, осиновые и всевозможные хвойные.

Профнастил. Своей популярностью этот материал обязан неплохим характеристикам, сочетающимся с доступной ценой. Основной плюс такой кровли – экономичность, но есть и другие преимущества:

  • малый вес;
  • простота транспортировки и укладки;
  • длительный срок службы;
  • устойчивость к коррозийным повреждениям;
  • большой выбор оттенков.

Однако, как и металлочерепица, этот материал достаточно шумный при дожде и граде. Также он может поддаваться коррозии при условии наличия механических повреждений в результате неправильной транспортировки и монтажа. К тому же укладка профнастила на полувальмовую крышу, как и прочих листовых материалов, усложняется необходимостью вырезать отдельные элементы.

Как мы видим, создание полувальмовой крыши своими руками хоть и не простая, но вполне реализуемая задача. Продумав все этапы и, постепенно следуя алгоритму, вы можете придать своему дому оригинальный вид, сделав его еще более комфортным и красивым.



farbenliebe.ru

Полувальмовая крыша стропильная система, видео

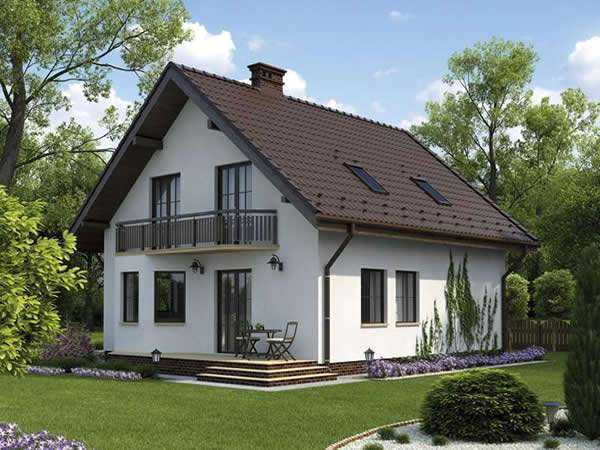

Двухскатная крыша с мансардой – экономия средств

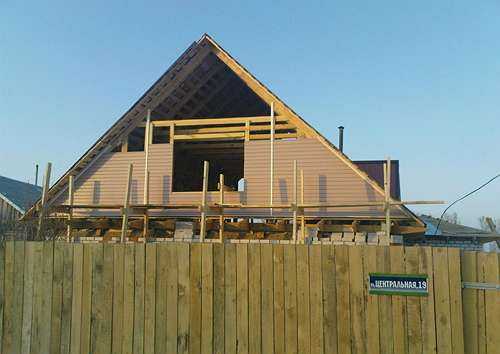

И шалаш может показаться уютным жильем, но только летом, зимой же хочется находиться в тепле, и самым простым решением для большой семьи будет двухскатная крыша с мансардой на одноэтажном коттедже.

Щипцовая и полувальмовая двухскатная крыша с мансардой

В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.

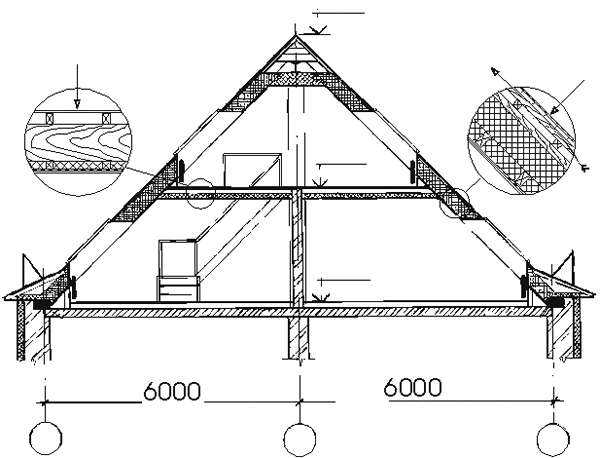

Двухъярусная мансарда под двускатной крышей

Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную.

Полувальмовая крыша: стропильная система

А при наличии нескольких "дормеров", или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

Конструкция двухъярусной мансарды не сложнее обычной стропильной системы, которая просто делается более частой и с увеличенным запасом прочности. Полом второму уровню служат, по сути, расположенные точно в центре между коньком и перекрытием стяжки стропил, которые тоже должны обладать высокой надежностью. Единственный недостаток такой конструкции – сложность расчетов, которые рекомендуется доверить специалистам в ближайшем архитекторском бюро, даже если строительством вы намерены заниматься самостоятельно. Следует учитывать, что для легких каркасных домов двухэтажные мансарды не предусмотрены.

Просторная мансарда под ломаной кровлей

Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

Полувальмовая крыша – конструкция и монтажа своими руками

astgift.ru
