Мансардная крыша фото – частные дома с мансардой, разновидности и устройство конструкций, варианты крыш мансардного типа

Содержание

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей — из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.


Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

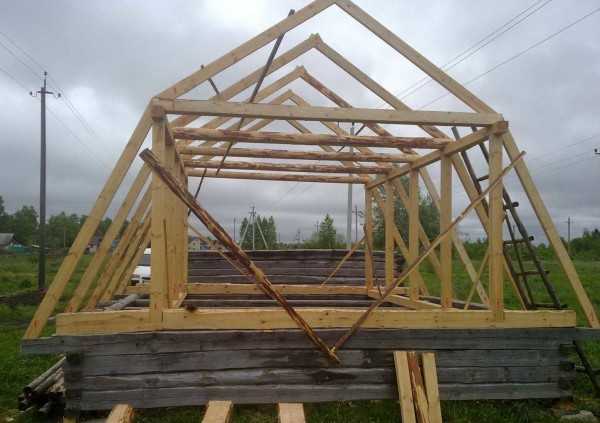

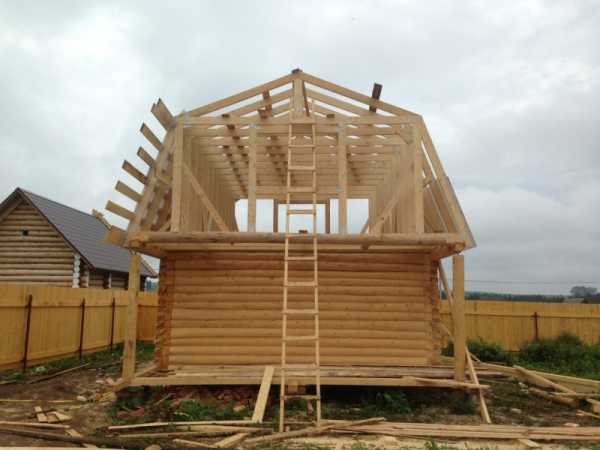

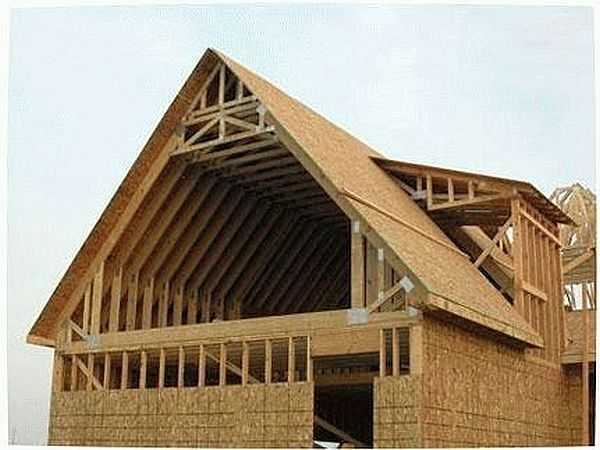

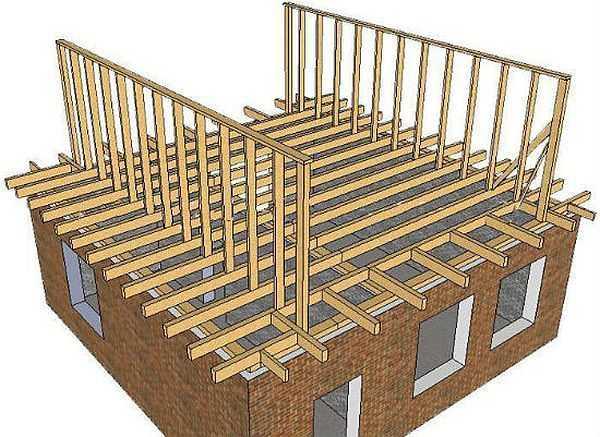

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.


Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

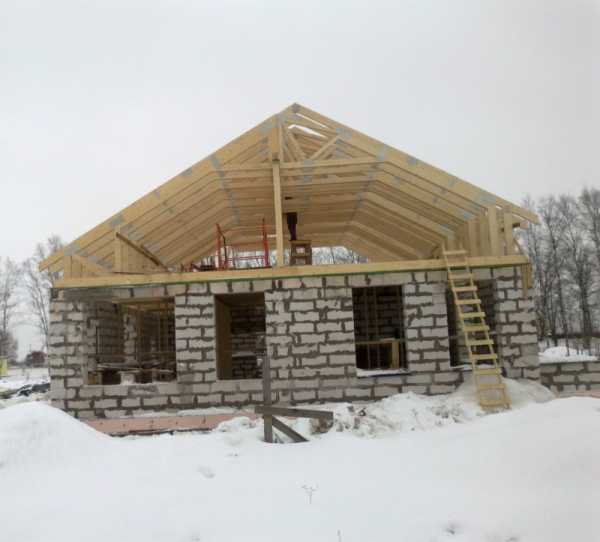

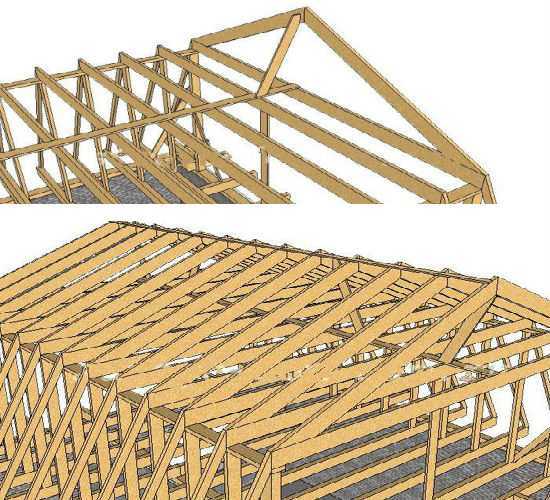

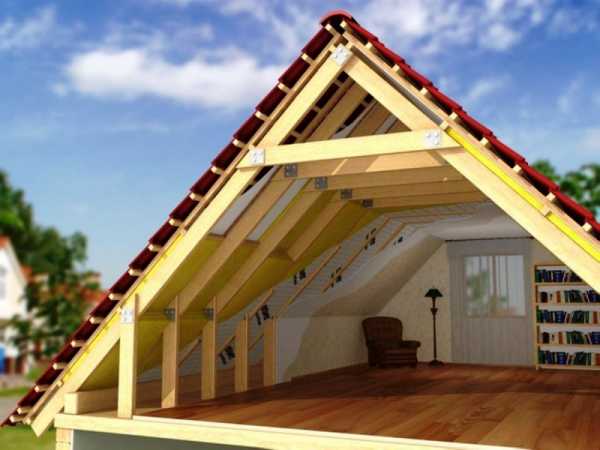

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

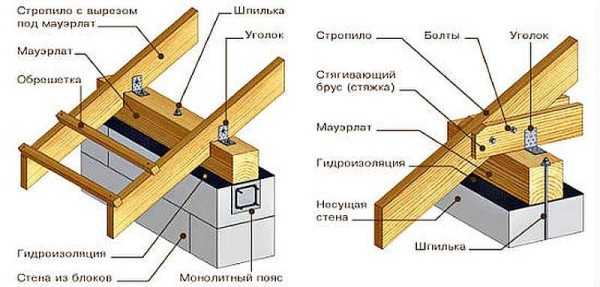

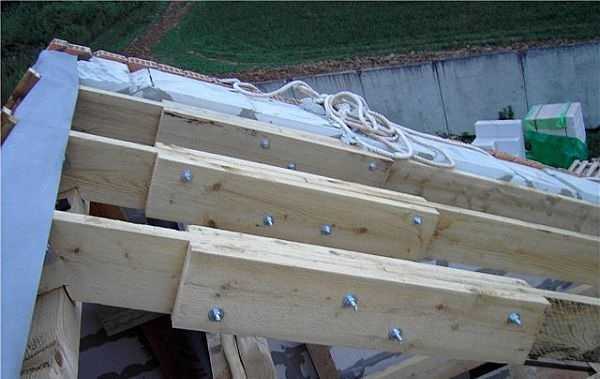

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

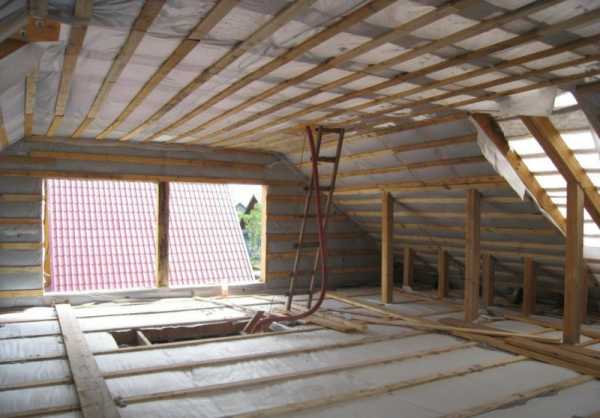

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

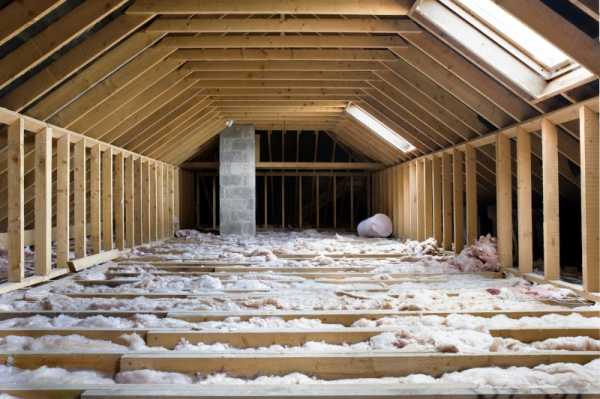

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.


Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

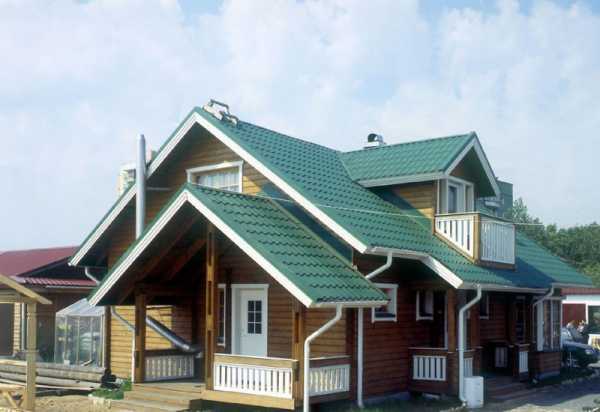

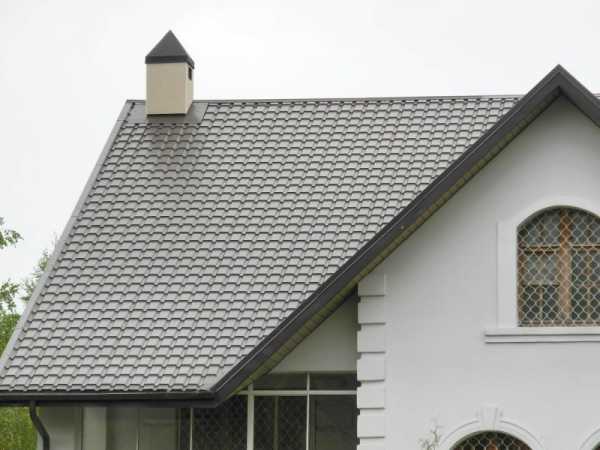

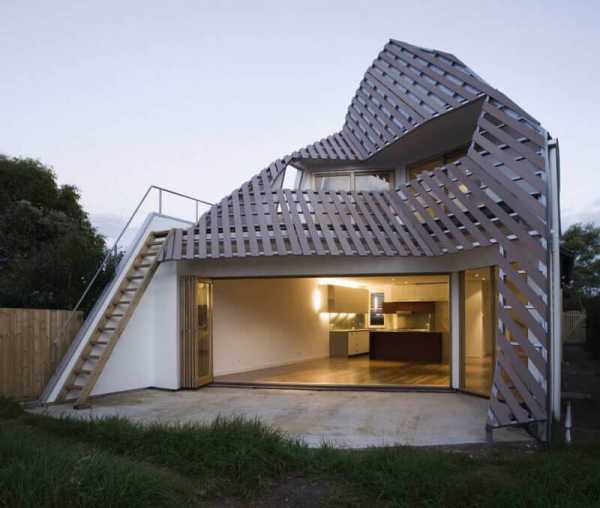

Фото мансардной крыши


Также рекомендуем посетить:

mojdominfo.ru

Проект мансардной крыши частного дома

Простой и эффективной идее использования подкрышного пространства частного дома в виде мансарды или жилого чердака насчитывается несколько сотен лет, со времен гениального Франсуа Мансара, по-настоящему проекты мансардных крыш стали интересными для частника только с появлением современных кровельных пароизоляционных и теплоизоляционных материалов. Старыми технологиями и материалами сделать мансарду удобной и комфортной было не так просто, как может показаться неспециалисту. Сегодня практически 90% новостроек в частном секторе представляют собой дома с мансардной крышей, практичность и рациональность которых уже стали общепризнанными.

Что можно считать мансардной крышей

Обустройство дополнительного помещения в подкрышном пространстве не дается даром. Любые варианты крыши мансардного типа представляют собой сложную и дорогостоящую конструкцию, поэтому в большинстве случаев проект мансардной крыши частного дома вместе с коробкой стен и перекрытий заказывают у профильной строительной фирмы, а отделку и проводку коммуникаций выполняют своими силами.

Все существующие конструкции мансарды можно разделить на несколько больших групп:

  • Ломаные крыши с поднятой кровлей;
  • Классический двухскатный треугольник;
  • Ассиметричные конструкции с одно и двухскатной кровлей;
  • Вальмовые и шатровые схемы каркаса.

То есть, теоретически проект мансардного помещения можно сделать для любой неплоской крыши, лишь бы хватило высоты под поперечинами стропил и ширины между боковыми проекциями кровли. СНиП требует, чтобы ширина коробки здания по проекту была не менее 4,5 м, площадь не менее 7 квадратов, а отношение величины высоты потолков мансардного помещения к его площади было не менее 1:2. Человеческим языком это означает, при минимуме площади мансарды в 7 м2 высота не может быть более 3,5 м.

В большинстве случаев проекты мансардных крыш, фото делают под объем помещения не менее 30 м3, в противном случае перестраивать обычную крышу в ломаную или ассиметричную ради крохотной комнатушки не имеет смысла.

Понятно, что с таким же успехом можно причислить к мансардному помещению любой чердак, поэтому строительные нормы определяют, что к мансардному помещению относят только в случае, если расстояние по вертикали от точки пересечения кровли и вертикальной плоскости фасада до пола мансарды составляет не менее полутора метров.

При желании можно найти немало интересных и сложных проектов мансардных крыш, но их планирование и постройка, как правило, требует использования специальных методов усиления и балансировки каркаса. Такие проекты выстраивают только по чертежам мансардных крыш, полученных в результате многократной проверки прочности каркаса с помощью специализированных программ.

Для обычного частного дома с мансардой используют проекты мансардных крыш фото двух типов– с ломаным и треугольным — ассиметричным силуэтом.

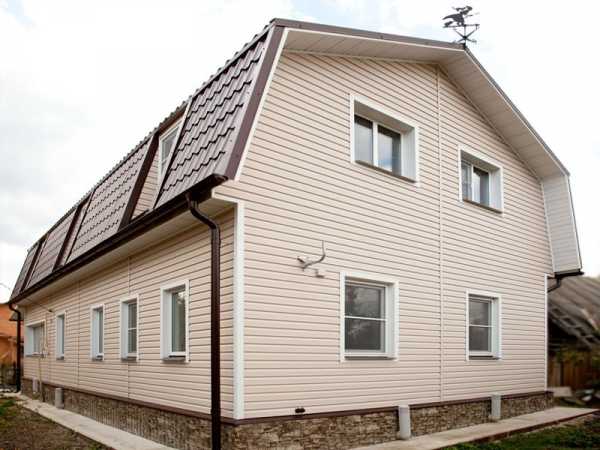

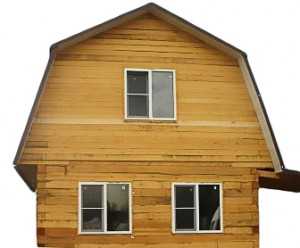

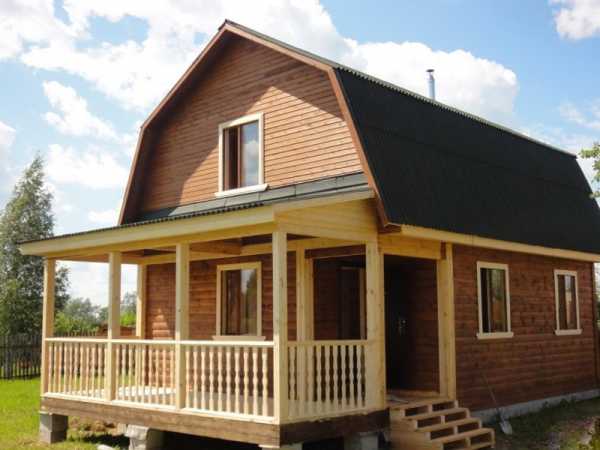

Мансарда под ломаной крышей

Наиболее распространенным является проект мансардного помещения с ломаной крышей. Такая конструкция обходится в строительстве значительно дороже, по внешнему виду мансардные крыши домов с мансардой фото выглядят не столь привлекательно, как двухскатная или вальмовая кровля, поэтому к ней прибегают, только если на втором этаже необходимо помещение максимального размера.

В зависимости от проекта мансардное помещение может быть:

  • Независимым от первого этажа, с отдельным входом. В этом случае лестница пристраивается по боковой стенке здания;
  • Продолжением первого или второго этажа дома. На практике такое решение оформляется в виде дополнительного яруса последнего этажа;
  • Основным этажом в здании, первый этаж выделяется в виде подсобных и технологических помещений.

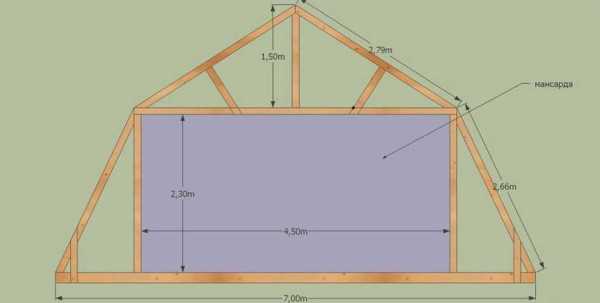

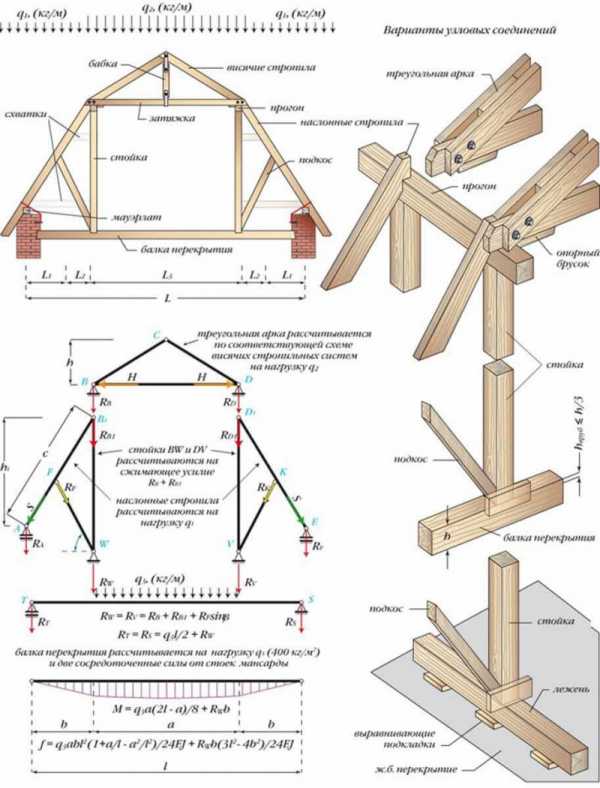

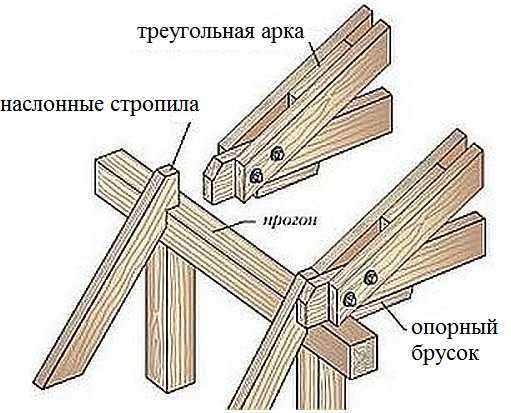

Конструкция ломаной крыши в любом из перечисленных случаев базируется на использовании дополнительного силового элемента — поперечной затяжки, с помощью которого объединяются стропила двух скатов крыши, уложенных под разным углом.

В различных проектах стропильные ноги каркаса могут опираться непосредственно на мауэрлат стен или на вынесенные консольные опоры, фото.

В этом случае удается с минимальными затратами получить значительное увеличение ширины мансардного помещения.

Для небольших зданий проектом предусматривается перенос веса ломаной мансардной крыши только на наружные стены дома, но с увеличением ширины пролета нужно компенсировать возросший вес стропильной установкой дополнительных вертикальных опор в центральной части кровельной конструкции. Чаще всего опоры зашивают гипсокартоном и декорируют в тон основным стенам.

Мансардные помещения могут отличаться не только по наличию потолочного перекрытия или дополнительных опор. Основное отличие заключается в оформлении боковых стен. Например, для проектов небольших мансард с ломаными крышами в большинстве случаев боковые стены помещения остаются наклонными как у ската кровли. Это дает дополнительный выигрыш в полезном объеме пространства, тем более что периферийные зоны обычно отводятся под спальную мебель.

Применение ломаной крыши практически всегда уменьшает чердачное помещение до минимума, высота чердака в самых удачных проектах не превышает одного метра. Поэтому нередко от перекрытия, отделяющего чердак от мансарды, просто отказываются в пользу полезного пространства комнаты.

Окна в мансардных помещениях

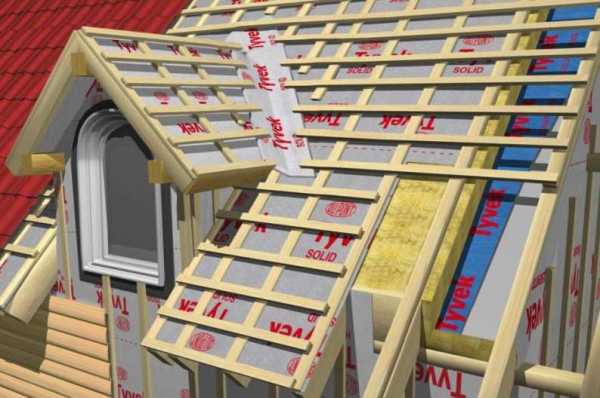

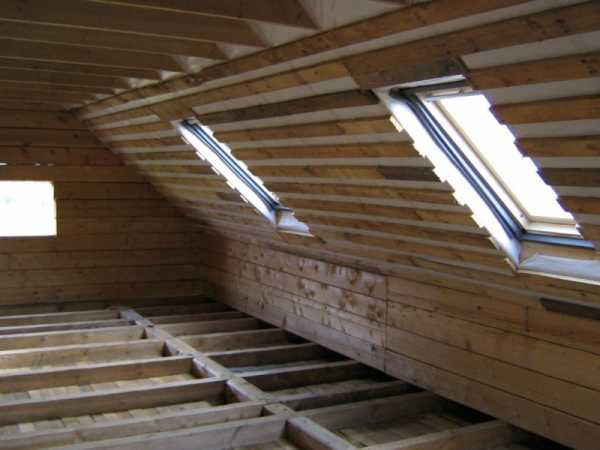

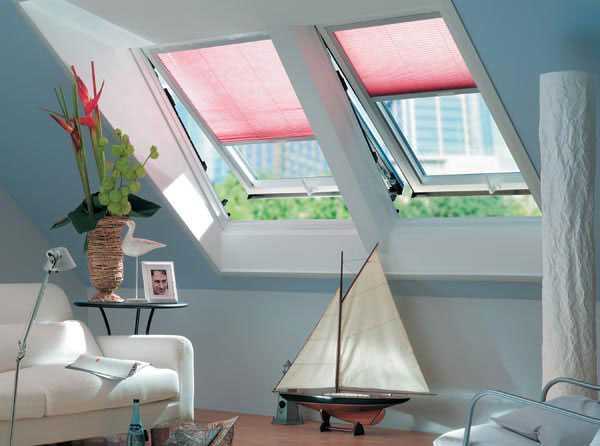

Для небольшой мансарды можно оставить окна на фронтонах крыши, но чаще этого не хватает для полноценного обеспечения освещения помещения за счет солнечного света. По нормам требуется остекление не менее 12-20% от площади пола. Поэтому проектом обычно закладываются наклонные окна, вмонтированные в скаты кровли.

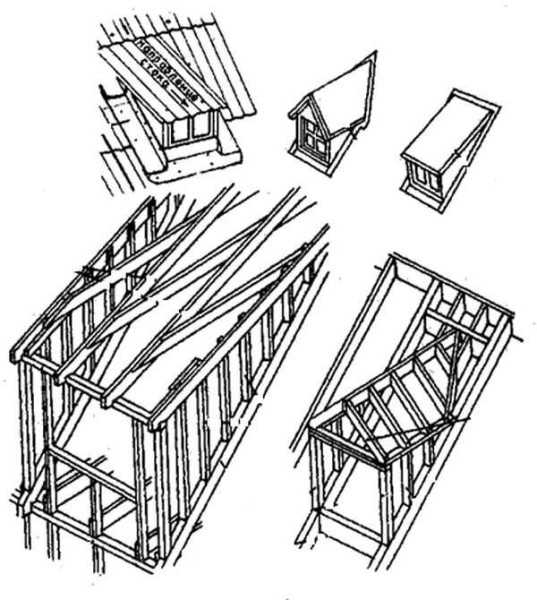

Это может быть вынесенный тоннельный оконный проем в виде слухового окна, фото.

Такое решение усложняет устройство кровельного покрытия, но упрощает конструкцию оконного проема, рамы и самого окна. Установка дополнительного выноса позволяет использовать стандартные металлопластиковые окна любого размера и площади остекления.

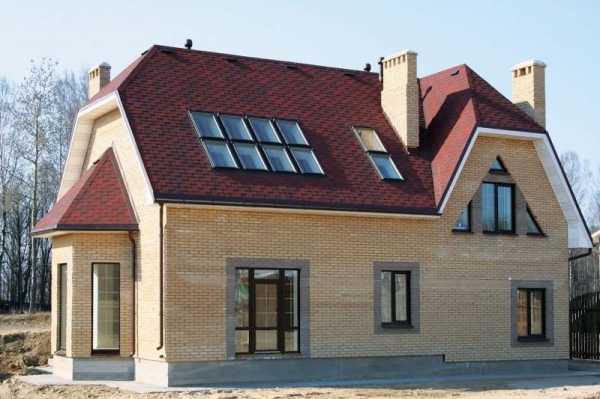

Более сложным проектом является использование для мансардного помещения наклонных оконных рам, вмонтированных непосредственно в кровельный пирог.

В этом случае оконную раму из клееного бруса или профиля ПВХ закрывают дополнительными отливными карнизными планками, стыки заклеиваются герметиком и запаиваются наглухо гидроизоляционной пленкой. Форточки и оконные створки изготавливают по качающейся схеме.

Важно! Наклонные окна способны обеспечить достаточно высокое качество вентиляции помещений без нарушения теплообмена внутри мансардной комнаты.

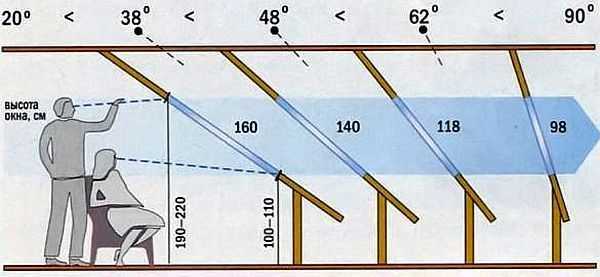

Оптимальная высота установки оконной рамы составляет 1,5-1,8 м над уровнем пола.

Треугольные и ассиметричные мансардные крыши

Ломаная крыша всегда остается вынужденным компромиссом между необходимостью обеспечения максимального объема для мансардного помещения и относительно небольшими габаритами здания. Если ширина пролета коробки дома превышает шесть метров, то заказчики проекта зачастую отказываются от ломаных конструкций в пользу обычных треугольных профилей.

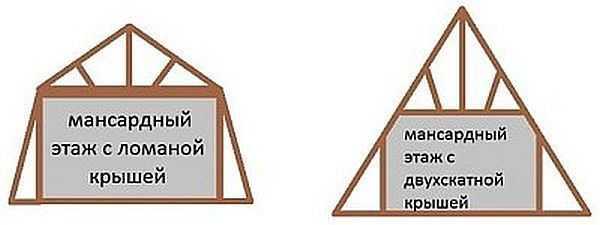

Приведенная схема наглядно доказывает, что:

  1. Мансардное помещение под ломаной крышей всегда шире, чем у треугольника;
  2. Нет скосов и наклонных угловых участков, уменьшающих полезный объем воздуха в помещении;
  3. Сама конструкция крыши ниже, а значит, меньше парусность конструкции.

Но при всех очевидных преимуществах ломаной мансардной крыши такая конструкция не вытеснила треугольные и ассиметричные проекты. Почему?

Во-первых, треугольная двухскатная крыша проще и дешевле в строительстве, идеально подходит для любого проекта здания. Во-вторых, треугольные силуэты смотрятся на порядок более привлекательно, и, как ни странно, именно этот фактор является определяющим при выборе заказчиком наиболее понравившегося проекта здания. В-третьих, треугольная крыша оказывается значительно более надежной и удобной, особенно, если дом с мансардой строится в районах, где выпадает большое количество осадков в виде дождя и мокрого снега.

Конструктивно равнобокая двухскатная мансардная крыша отличается от обычной схемы только наличием дополнительных поперечин, подкосов и опор, формирующих стены и потолочное перекрытие мансарды.

В этом случае для упрощения проекта боковые стены, полностью или частично, выполняют наклонными. Высота вертикальных участков должна быть не менее 120-150 см, в противном случае часть комнаты будет использоваться неэффективно.

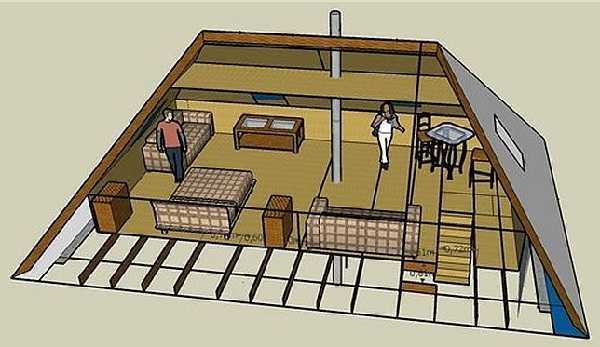

Компоновка помещения и зданий с треугольной мансардной крышей

Стоит отметить, что из-за своей универсальности треугольный вариант мансардной крыши способен вписаться в любой проект здания. Например, сделать мансарду для дачного дома, как на фото.

Использование ломаной крыши в данном проекте позволило бы увеличить размеры мансарды, но эффектность внешнего вида постройки была бы явно утеряна. Треугольные конструкции мансардных крыш могут очень точно сочетаться с вальмовыми и шатровыми схемами, фото.

Проекты мансардных ломаных крыш выглядят менее эффектно.

У треугольных мансардных крыш имеется один существенный недостаток. Мансарда занимает не более 60% от полезного объема подкрышного пространства. Из-за небольшой высоты боковых карманов под скатами кровли использовать их, как и чердачное пространство, не представляется возможным.

Особенно острой подобная проблема является для проектов домов с относительно пологими скатами кровли. Если здание с мансардным этажом планируется построить в местности с сильными ветрами, то вместо традиционной остроконечной треугольной крыши нужно будет использовать проект стиля шале, с длинными и пологими кровельными скатами.

В этом случае мансардное помещение не выделяют в виде одной комнаты, а обустраивают в форме дополнительного яруса, без потолочного перекрытия.

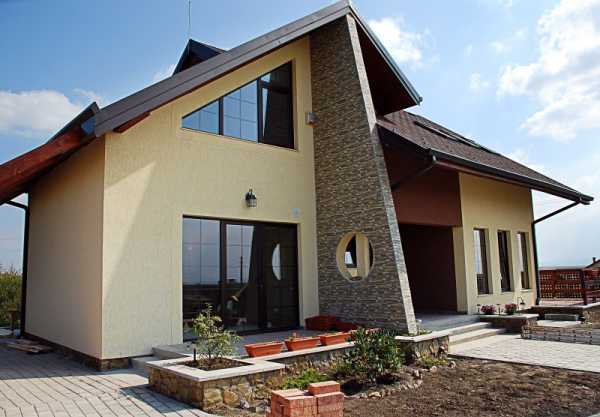

Не менее красивыми получаются проекты с ассиметричным расположением скатов кровли, фото.

За счет смещения оси расположения мансардной комнаты в сторону удается значительно расширить подкрышное пространство и даже частично улучшить геометрию стен и потолка.

Заключение

Практически все проекты мансардных крыш очень сильно меняют облик самого здания. Большинство специалистов в области архитектуры и планирования частных малоэтажных домов отмечают, что в современных проектах первый этаж здания все чаще становится техническим, его пространство занимают гаражи, бойлерные и хозяйственные комнаты. На мансардные этажи уже переехали спальня, гостиная и рабочий кабинет, в будущем, возможно, именно мансарда станет главным пространством в доме.

Отправить комментарий

2proraba.com

Крыша мансардного типа: виды, варианты, конструкция, фото

Главная » Мансарда » Мансардные крыши частных домов: виды, варианты, устройство

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Сколько стоит построить мансарду

Содержание статьи

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

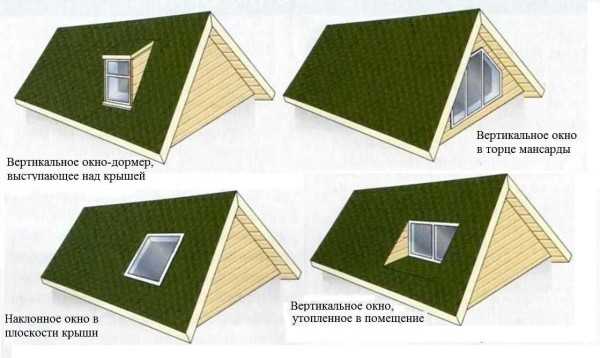

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

  1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
  2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

  • Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
  • При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
  • Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов,  имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

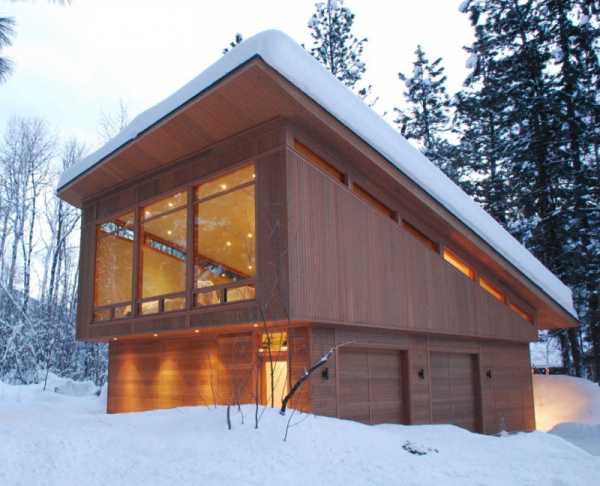

Односкатные

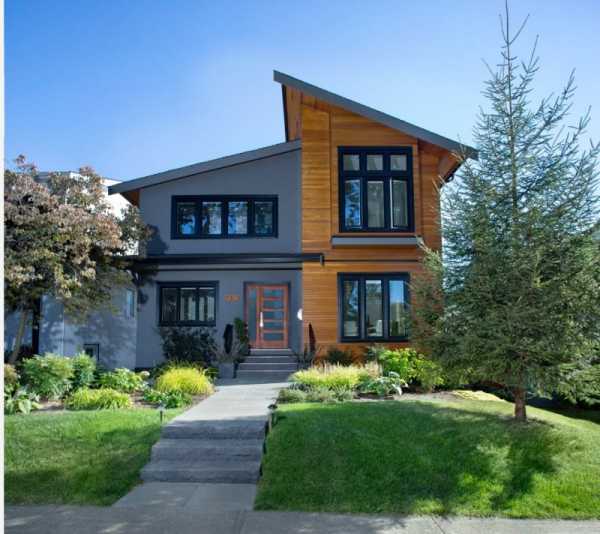

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

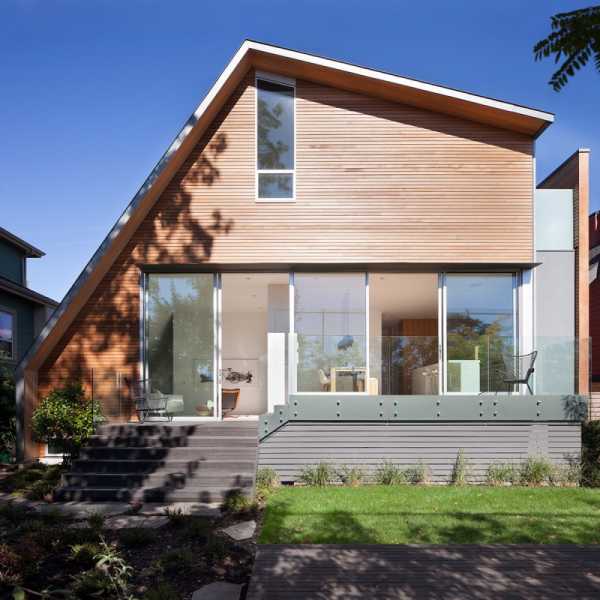

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым).  Может быть:

  • симметричной — конек располагается над серединой здания;
  • асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

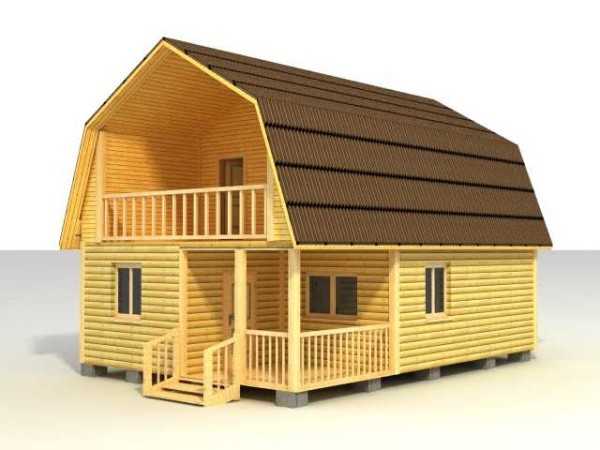

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система  — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

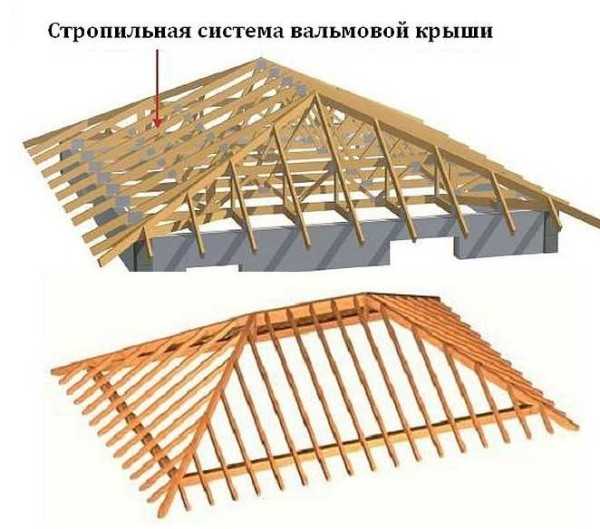

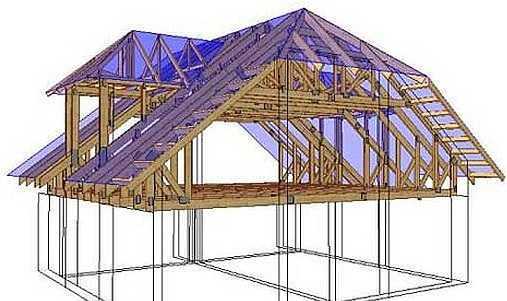

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

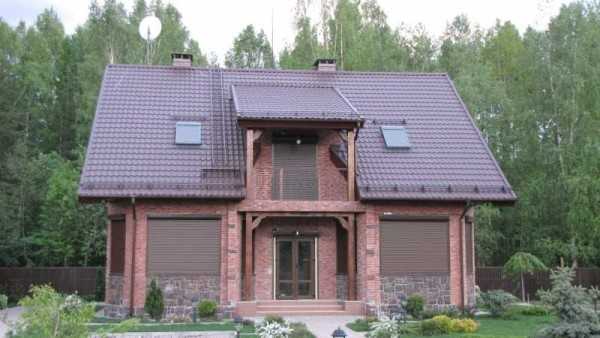

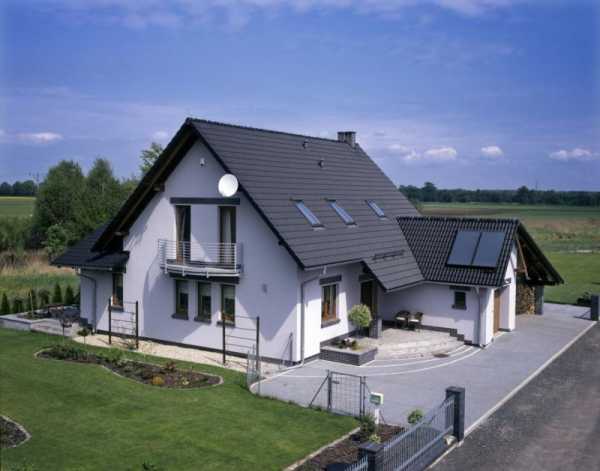

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.



Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

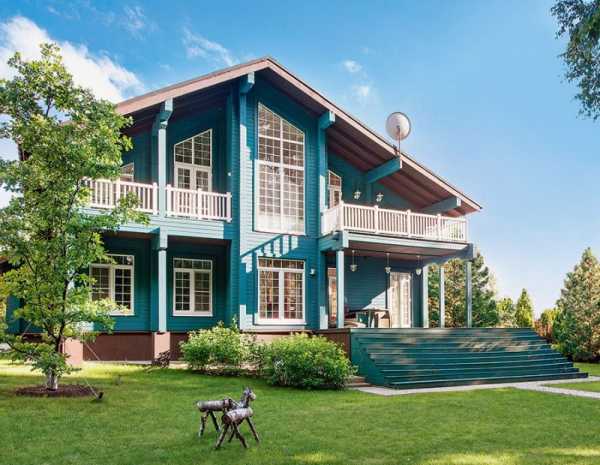

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

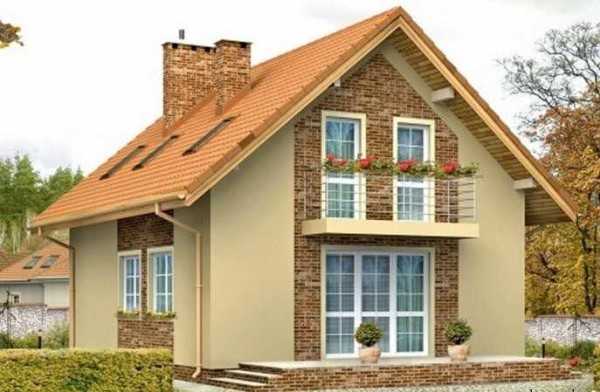

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

stroychik.ru

Мансардные крыши (36 фото)

Популярность мансардной крыше (и жилому помещению чердачного типа под ней) принес француз Франсуа Мансар. В 17 столетии он стал декорировать и использовать чердачное помещение для жилых целей, снабдив подкровельное пространство окнами и превратив его в недорогое жилье. С тех пор по имени этого архитектора пространство под крутой крышей именуют мансардой. В Париже стало модно держать жилую мансарду, которая продолжала считаться чердаком и налогом не облагалась.

Мансарды могут иметь самую разную форму: треугольную или ломаную, быть асимметричными, идти по всей ширине здания или только по одной стороне. Иногда мансардный этаж может выходить за границы стен самого здания, в этом случае используют дополнительные опоры – колонны или стенки. Разнообразные конструкции мансард позволяют оживить облик домов.

Главным признаком мансардной крыши служит деление ската на две части, когда верхняя остается пологой, а нижняя, образующая стены, делается более крутой. Если использовать разные углы ската и поднять один из них, можно значительно увеличить полезную площадь мансарды. Ломаная двускатная крыша с наклонной стропильной системой считается самым распространенным вариантом мансардной крыши.


  • Какие бывают виды четырехскатных крыш и как осуществлять их монтаж, читайте по этой ссылке.
  • Самостоятельная гидроизоляция крыши рассматривается здесь.
  • Что нужно знать, проектируя крышу для бани, расскажет данная публикация.

Фото мансардных крыш

Достоинства и недостатки мансардных крыш

У мансардной крыши, как у любого оригинального строительного элемента, есть свои минусы и плюсы, оценка которых позволит правильно сориентироваться перед возведением данной конструкции.

Преимущества мансард

  • Жилая площадь увеличивается за счет использования чердачного помещения.
  • Улучшается внешний облик здания.
  • Экономия на энергопотреблении за счет сокращения потерь тепла через крышу.
  • Можно установить мансарду в два уровня.
  • Работы выполняются без отселения жильцов.
  • Нет необходимости в использовании тяжелой техники.

Недостатки мансард

  • Скошенные потолки уменьшают высоту стен – теряется полезная площадь помещения.
  • Необходимость использования более дорогих мансардных окон.
  • Снег скапливается на окнах, уменьшая инсоляцию помещения.
  • Нужна сложная теплоизоляция, а также гидроизоляция.
  • Психологически жизнь в комнате с наклонными стенами вызывает у людей ощущение угрозы, поэтому лучше использовать мансарду как помещение временного пребывания (библиотека, комната отдыха, бильярдная).

Сооружение мансардной крыши своими руками

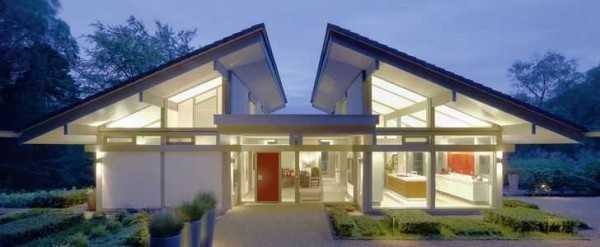

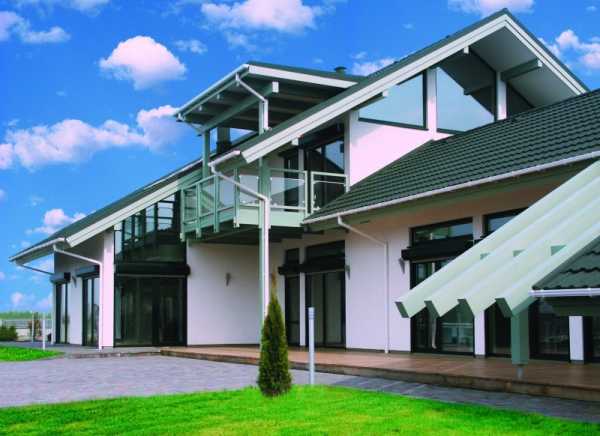

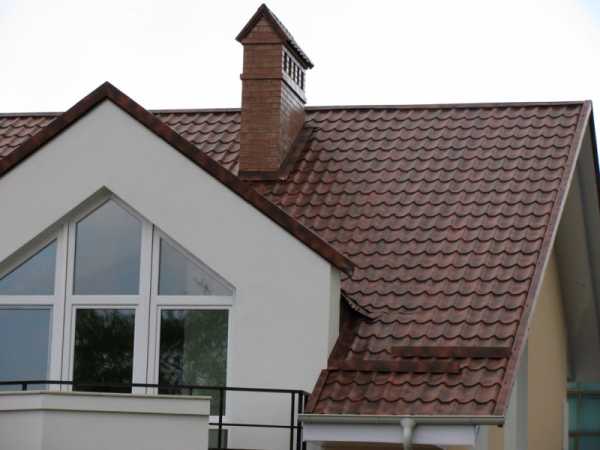

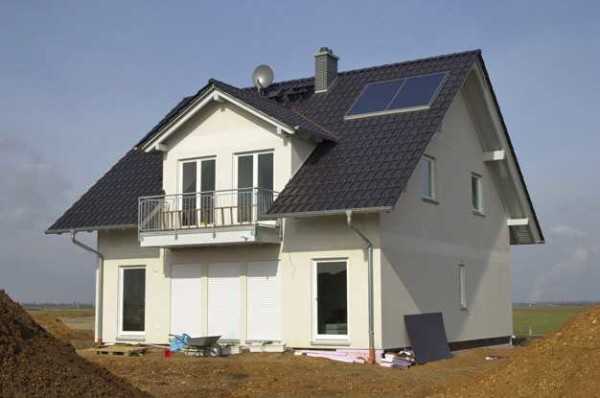

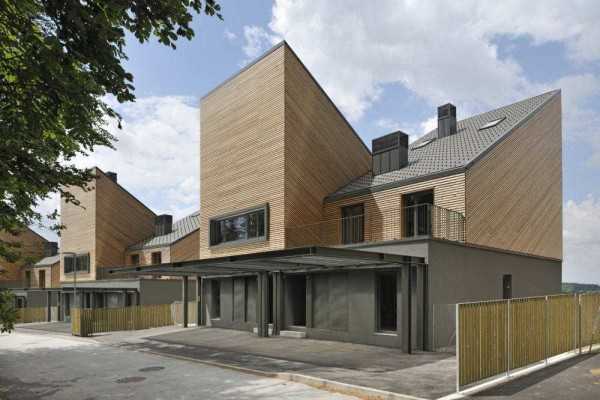

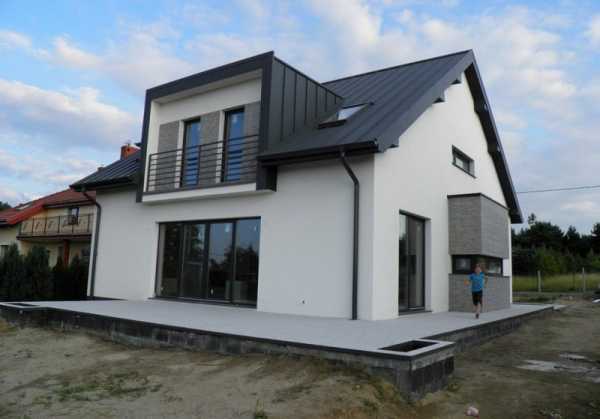

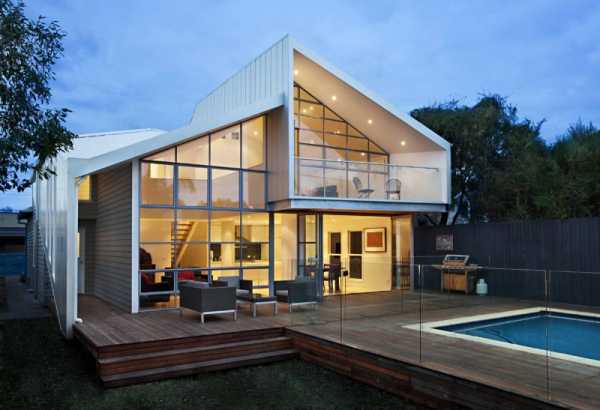

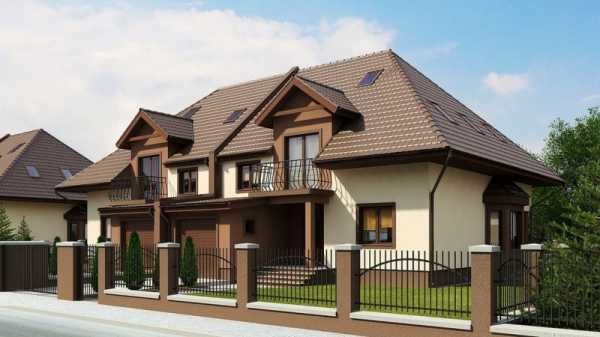

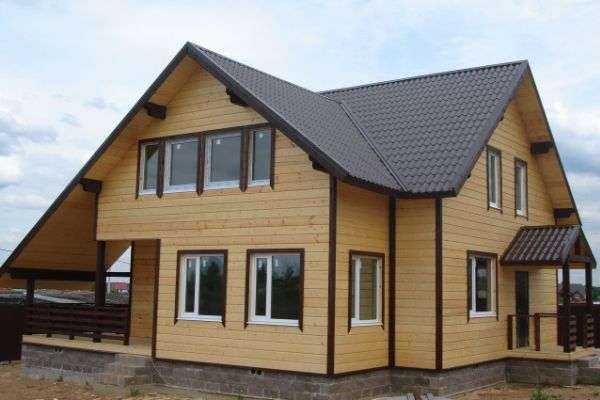

Мансардные крыши на представленных фото несложно построить самостоятельно, имея необходимые навыки и легкие каркасные строительные материалы. Готовое помещение может служить самым разным целям: стать комнатой подростка, подчеркивающей его независимость, гостевой, комнатой отдыха, кабинетом, библиотекой или даже зимним садом.

Лучше изначально вводить мансардную крышу в проект дома. Это позволит сделать правильные расчеты нагрузок на несущие конструкции и грамотно расположить оконные проемы.

Самый комфортный вариант мансарды получается, если высота чердачного помещения делается два метра двадцать сантиметров, а ширина – не менее трех метров.

Лестница винтового типа будет наиболее эстетичным и экономичным вариантом входа на мансарду.

Обычно на мансардном этаже делают полноценное жилье, то есть обеспечивают хорошую теплоизоляцию, звукоизоляцию и приятный внешний и внутренний вид. Шифер или керамическая черепица дают наилучшую теплоизоляцию.

Окна мансарды монтируются в кровлю и служат для освещения и вентиляции помещения, параллельно исполняя декоративные функции. Крыша покрывается любым хорошим кровельным материалом, оснащается заземлением (на случай грозы) и водостоком.

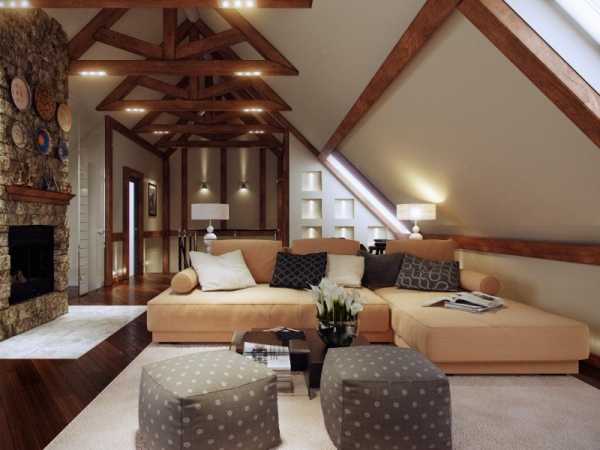

Изнутри поверхность облагораживается деревом, гипсокартоном, фанерой или блок хаусом. Во внутреннем убранстве мансарды используют пространство как можно эргономичнее, расставляя стеллажи и мебель ступенчато.

Возводя мансардную крышу своими руками, не забывайте тщательно пропитывать все деревянные элементы защитными растворами, которые замедляют распространение огня, защищают от насекомых и препятствуют процессу гниения.

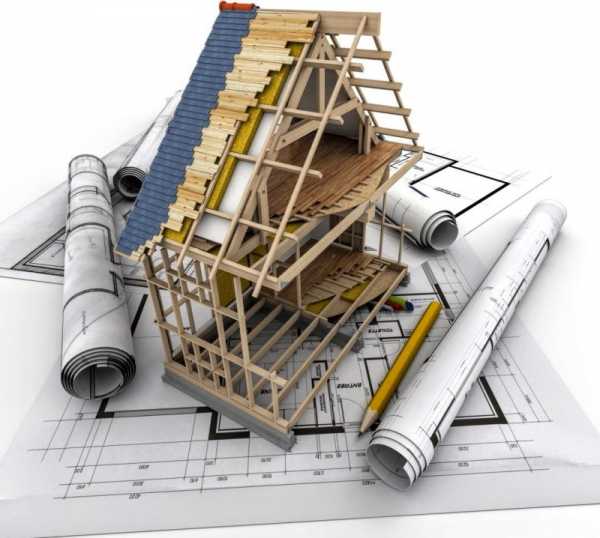

Конструкция мансардной крыши

Мансардная крыша по своей конструкции очень сильно отличается от обычной. Долговечность мансардной крыши зависит от грамотности проекта, правильного выбора материалов и качества монтажа.

Если мансарда достраивается на уже существующее здание, то конструкции и материалы необходимо использовать легкие. Несущие конструкции для мансард можно выбирать деревянные, металлические или железобетонные. Когда мансардный этаж формируют на отдельном уровне, основной вес переносят на опорные столбы.

Если мансардную крышу утеплить неправильно, то зимой на мансарде будет холодно, а летом чересчур жарко. Тип и качество теплоизоляции будут определять уровень теплопотерь и комфортность условий обитания как в мансардном, так и в нижних этажах.

Подкровельный пирог в мансардной системе выполняет двойную функцию: теплоизоляционную и гидрозащитную. От работы частей подкровельного пирога зависят эксплуатационные характеристики кровли, срок безремонтной службы крыши и общая работоспособность всей мансардной системы.

Обычно конструкция кровельного пирога состоит из слоя пароизоляции, слоев утеплителя и гидроизоляции. Подкровельная гидроизоляция защищает внутреннюю сторону кровельного покрытия от конденсата и одновременно препятствует проникновению влаги извне.

При должной подготовке и правильных расчетах мансардную крышу можно построить и самостоятельно, однако во избежание ошибок и просчетов на конструкторском и технологическом уровне, возведение подобной крыши лучше доверить профессионалам.

okrovle.com

Проекты мансардных крыш + фото

Качественные проекты мансардных крыш рассчитаны на строительство дополнительного жилого помещения на чердаке, если крыша дома имеет наклонную либо ломаную форму. Строительные нормы рассчитаны на расположение линии пересечения кровли и фасада на высоте до 1,5 метров. В противном случае мансарды не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стены от 1,4 метра, чтобы удобно было у вертикальной стены сидеть.

Современный проекты домов с мансардной крышей весьма экономичен, не предполагает возведения сложного дорогостоящего фундамента.

Совет! Следует обращать внимание на гидро- и пароизоляцию дома, чтобы здание «дышало».

Варианты конструкций

Подобрать готовые проекты домов с мансардной крышей и гаражом можно, учитывая вариант будущей кровли:

  • треугольной;
  • ассиметричной;
  • ломаной.

Типовой проект дома с ломаной мансардной крышей подходит для щипцовых, односкатных, ломаных, двускатных, купольных, пирамидальных, полуовальных кровлей.

  1. Простейшей конструкцией является односкатная система. Конструкция представлена наклонной плоскостью, закрепленной на несущих стенах, имеющих различную высоту. Данный тип редко применяют при обустройстве мансард.
  2. Стандартный проект двускатной мансардной крыши монтируют из двух скатов, которые направлены в противоположные стороны.
  3. Вальмовые и полувальмовые конструкции подразумевают четыре ската. Внутри таких систем создают комфортные помещения.
  4. Для небольших сооружений подходят ломаные кровли.
  5. Пирамидальные, купольные, конические сооружения подходят для домов, имеющих округлую форму.

Выбор вида мансарды

В процессе строительства можно воспользоваться одноуровневой мансардой совместно с двускатной либо ломаной кровлей. Одноуровневая мансарда прекрасно сочетается с двухуровневыми опорами, выносными консолями.

Внимание! Подбирая проект двухскатной мансардной крыши, учитывайте нагрузки, которые будут оказываться зданием на фундамент.

На видео можно посмотреть, как возводится мансарда над гаражом:

Двухскатные кровли характеризуются следующими параметрами:

  • различными размерами свеса карниза;
  • углом наклона;
  • конструкцией стропил (висячие, наклонные).

Данный проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудуется двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может служить гипсокартон, керамзитобетонные блоки. Декорирование фасадов возможно с помощью штукатурки либо клинкерного кирпича.

Двухскатные крыши подходят для следующих конструкций:

  • гаражей;
  • малоэтажных домов;
  • хозяйственных конструкций.

Алгоритм действий

При строительстве мансарды воспользуйтесь следующим алгоритмом:

  1. Сначала выбираем вариант конструкции будущей двухскатной крыши, можно подобрать готовые проекты мансардных крыш, поискав их в интернете.
  2. Проводим расчет стоимости возведения мансарды.
  3. Приобретаем материалы, реализуем проект мансардной крыши на практике.

Характеристика двухскатной полувальмовой кровли

Такой вариант кровли признан функциональной и оригинальной конструкцией. Под кровлей можно возвести мансарду, в которой будет комфортно проживать. Самыми востребованными материалами для подобной кровли являются металлочерепица и профнастил.

Характеристика вальмовой крыши

У такой конструкции предполагается четыре ската, из них два имеют треугольную форму, два выполнены в форме трапеции. Слои крыши напоминают слоеный пирог:

  • металлочерепица;
  • слой гидроизоляции;
  • контробрешетка;
  • обрешетка;
  • слой утеплителя;
  • начальная обрешетка;
  • карниз;
  • слой пароизоляции;
  • стропило.

Проектирование двускатной кровли

В случае строительства нового дома, замене старой крыши, учитывайте внешние характеристики крыши. Распространены проекты домов с мансардной крышей (на фото выше) по следующим причинам:

  • приемлемая стоимость;
  • эстетичный внешний вид;
  • несложный монтаж;
  • не скапливается снег, вода.

Скаты скрепляются между собой под некоторым углом, в качестве опоры выступает сам дом. Крепление сверху осуществляется к коньку дома, сбоку стенами. Стропильная система для проекта стропильной системы мансардной крыши дома 9х9 предполагает использование сухого, высококачественного бруса.

До начала строительства брус обрабатывают химическими веществами для защиты от повышенной влажности, грибковых заболеваний. Желательно покрывать брусья антисептическим и пожаробезопасным составом.

Составные части двускатной кровли

Мансардная двускатная кровля предполагает наличие следующих составных частей: стропил, балок, мауэрлата, конька, прогонов, подкосов, затяжки, подпорок.

При желании можно найти бесплатно следующие проекты мансардных крыш:

  • симметричных, основой которых является треугольник;
  • ломаных, позволяющих максимально использовать свободную площадь под жилье;
  • несимметричных, придающих зданию оригинальный вид, уменьшающие при этом площадь на чердаке.

Совет! При выборе простого проекта ломаной мансардной крыши, можно вести строительство своими силами, а вот серьезные проекты желательно поручать профессиональным строителям.

Чертеж двухскатной кровли

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, соблюдайте последовательность действий:

  • начните с эскиза;
  • продумайте план будущей кровли;
  • выполните все расчеты;
  • закупите материалы для стропил и покрытия.

Чертежи мансардных крыш можно скачать с разнообразных строительных сайтов либо приобрести у профессиональных инженеров.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции, ее долговечность.

Видео покажет этапы возведения мансардной крыши над гаражом:

Расчет будущей двускатной кровли

  1. Выполнение расчетов является ответственным этапом, предполагает учет предельного веса кровли, учета возможных ветровых, снеговых, дождевых нагрузок. Проекты кровлей для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.

    ​Внимание! Для регионов, в которых зимой выпадает существенное количество осадков, нужна кровля с существенным углом наклона.

  2. Проводя расчеты, помните о том, что при увеличении крутизны кровли, ее высоты, будет возрастать и расход материалов для реализации задуманного проекта.
  3. Возведение своими силами новой двускатной кровли – отличный вариант экономии денежных ресурсов (при условии наличия у вас строительных навыков).
  4. На строительном рынке представлено множество кровельных материалов высокого качества. Если дом возводится из деревянного бруса, лучше приобретать покрытие из металлочерепицы.

Преимущества металлочерепицы: приемлемая стоимость, длительный эксплуатационный период, эстетичный внешний вид.

Расчет и монтаж стропильной системы является самым сложным и затратным по времени этапом монтажа новой кровли. Возведение двускатной конструкции предполагает учет множества нюансов, пренебрежение ими может «дорого стоить» владельцу дома. Не экономьте на расчетах, ведь в конечном итоге вы сумеете сохранить денежные ресурсы, так как эксплуатационный срок двускатной кровли будет существенно увеличен.

bouw.ru

чертежи стропильной системы, основы расчета, планировка, сборка

Главная » Мансарда » Строительство мансардной крыши своими руками

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

Содержание статьи

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш



Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.


Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

stroychik.ru

Виды мансардных крыш

На данный момент стоимость земельных участков достаточно высока, поэтому не все могут позволить приобрести ту площадь, которой будет достаточно для строительства большого дома. Поэтому приходится задумываться о том, как увеличить полезную площадь загородного дома на небольшом участке. Сделать это можно путем обустройства чердачного помещения в мансарду, пригодную для жизни. Этот вариант подразумевает строительство определенного типа кровли, который не только увеличит пространство в доме, но и станет его внешним украшением. В этой статье будут рассмотрены особенности различных видов мансардных крыш частных домов.

Достоинства и недостатки строительства мансарды в доме

Мансардные кровли сейчас очень популярны у застройщиков, благодаря ряду положительных качеств, которыми они обладают. Они помогают:

  • Увеличить полезную площадь дома, как уже говорилось ранее.
  • Значительно уменьшить площадь, которая используется для застройки.
  • Внести коррективы в уже построенный дом.
  • Уменьшить затраты на строительство. Так, например, второй этаж по стоимости выйдет дороже, чем мансардная кровля.
  • Ускорить процесс строительства и отделки.
  • Преобразить внешний облик дома.

Но нельзя в рамках этой статьи умолчать о недостатках такого типа кровли. Первое – это получающиеся потолки скошенной формы, которые не всегда подойдут для комфортного проживания и могут просто не понравиться владельцам дома. Также если обустраивается мансарда, она обязательно снабжается хорошей теплоизоляцией и гидроизоляцией, чтобы находиться внутри было комфортно. Также стоит отметить высокую стоимость мансардных окон и исключение чердака в доме.

Только после тщательной оценки всех имеющихся особенностей и соизмерение их со своими целями, можно сделать выбор относительно строительства такой кровли.

Стоимость возведения мансардной крыши

Как уже говорилось, такой вариант кровли выходит дешевле, чем строительство дополнительного этажа. Но это только отчасти, так как, во-первых, создание стропильной системы должно проходить по всем правилам, что также требует немалого вложения денежных средств. Здесь все зависит от того варианта крыши, который был выбран и стоимости материалов в каждом конкретном регионе.

Во-вторых, потребуется немалый бюджет для утепления и пароизоляции кровли, которые являются обязательными процедурами при создании жилого помещения на мансарде. Только кровельного материала будет недостаточно, чтобы выполнить качественную мансарду, нужен значительный слой утеплителя. К примеру, в средней полосе России, слой минеральной ваты на мансарде не может быть менее 20 см. Сюда также прибавляются паро- и гидроизоляция.

В-третьих, стоимость окон для мансарды велика. Если их делать еще и слуховыми, то необходима особая конструкция стропил, что скажется на количестве материалов и стоимости монтажа.

Вторым вариантом окон для мансарды являются конструкции, находящиеся в плоскости кровли. Они требуют более тщательного монтажа и изоляции для того, чтобы внутрь помещения не попадали осадки. Это соответственно удорожает установку в несколько раз. Да и сами стекла с рамами должны быть специальными с максимальной прочностью, чтобы выдержать нагрузки. Для правильного обслуживания рама должна иметь поворотную конструкцию, что тоже скажется на стоимости.



Помимо всего сказанного, для мансардной кровли не рекомендуется использовать такие кровельные материалы, как профлист, металлочерепица или кровельное железо. Они отличаются высокой теплопроводностью и высоким уровнем шума при осадках и порывах ветра, что для мансарды будет явным недостатком.

Из данного анализа можно сделать вывод о том, что устройство мансарды не является сильно дешевым удовольствием, но все-таки сэкономить можно.

Разновидности мансардных крыш

Устройство мансардной крыши может быть самым разнообразным. Могут быть сделаны любые конструкции, кроме плоских, причем возможны комбинации. Сейчас мы рассмотрим виды мансардных крыш.

Односкатные кровли

Интересно выглядят дома, имеющие в качестве мансардной крыши односкатную конструкцию, которую построить легче, чем альтернативные варианты из-за исключения конька. Балки такой кровли опираются на мауэрлат, который крепится на стенах разного уровня, из-за чего образуется скос крыши, равный 35 – 45 градусам.

Важно! Меньший наклон делать не рекомендуется, так как снеговая нагрузка на кровлю возрастет, что приведет к необходимости усиления несущих балок и уменьшению жилой площади мансарды.

По внешнему виду такой дом получается нестандартным, на более высокой стене оборудуется большое окно. Если расстояние между стенами не превышает 4,5 м, то конструкция получается более дешевой из-за исключения установки подпирающих брусьев.

Двускатные кровли

Двускатная кровля мансардного типа – наиболее распространенная конструкция, да и решений для ее конфигурации масса. Такая кровля помогает при оптимальных затратах выполнить достаточное по площади жилое помещение на мансарде.

Проще всего выполняется обычная двускатная кровля, но расположенная достаточно высоко, чтобы организовать помещение под ней. Она может быть симметричной, то есть с расположением конька посередине и асимметричной, при смещении его относительно центра.

Фронтоны при такой конфигурации получаются прямыми, а само помещение трапециевидным. При большой его площади, можно выполнить и квадратное. Недостатком такого варианта является то, что большая часть пространства по бокам отсекается. Но его можно использовать для оформления мест для хранения и шкафов. При таком устройстве кровли окна делаются преимущественно на скатах.

Еще одним видом крыши частного дома с мансардой является создание полуторного этажа. Она устанавливается на продленных стенах. При этом помещение получается более просторным, но затраты на материал стен увеличиваются

Ломаные кровли

Устройство ломаной крыши в некоторой степени проще, чем другие варианты. Она представляет собой два ската, выполненных из нескольких частей с различным уклоном. Такое устройство поможет создать жилое помещение на мансарде, чуть меньшее по размерам, чем комнаты на первом этаже, без необходимости возводить стены.  Но стропильная система такой кровли выполняется сложнее.

Такой тип кровли чаще всего используется именно при самостоятельном возведении дома. Он помогает создать дополнительное помещение не только в жилом доме, но также в бане, гараже или других постройках. Обязательно должен быть перед строительством произведен расчет несущей способности фундамента, вне зависимости от того факта, что материалы, как правило, используются легкие.

Четырехскатные кровли

Крыши данной разновидности относят к наиболее сложным, расчет которых просто необходим, так как поверхность получается обширная и затраты на утепление возрастают. Но такие крыши неудобны тем, что помещение теряет полезную площадь со всех четырех сторон.

Отличительной чертой четырехскатной конструкции является устойчивость к ветровым нагрузкам, так как крыша получается максимально обтекаемой, за счет чего и снеговая нагрузка не так давит на скаты.

Важно! Четырехскатные крыши прибавляют внешнему виду дома элегантности и статусности.

Так как на наклонные стропила при таком устройстве приходится большая нагрузка, их конструкция создается максимально усиленной и прочной. Стропильная система такой крыши отличается большими затратами материала и длительными работами, поэтому является дорогостоящей.

Существует также полувальмовая крыша, которая представляет собой переходный вариант меду двускатной и четырехскатной конструкциями. Это основные варианты крыш домов с мансардой, но они могут также комбинироваться друг с другом. Например, вальмовая крыша может быть ломаной. Вариантов существует масса, главное при их воспроизведении – четкий проект и следовании инструкции по установке.

Оригинальные идеи мансардных крыш

Такие конструкции выносятся в отдельную группу. Балконы на мансарде строят так же, как и окна. Есть даже специальные системы, которые позволяют создать красивый балкон прямо на скате кровли.

Если на мансарде есть слуховое окно и позволяет несущая способность стен, то можно создать висящий вариант балкона. Для поддержания такой конструкции часто делают подпирающие колонны, которые становятся еще и украшением фасада дома снаружи.

Часто создают балконы на фронтоне мансарды, что позволяет сразу выполнить конструкцию с защитой, в качестве которой выступает свес кровли.

Для создания большого балкона, в домах с мансардой применяется метод сдвига фронтона от несущей стены. При этом кровля увеличивается и появляется свободное пространство, которое можно обустроить под балкон.

Если кровля несимметричная и имеет один из скатов длиннее другого, то вполне возможно под ним оформить даже крытую террасу. При этом конец ската может опираться на стену или дополнительные колонны.

К числу нестандартных крыш относится Г-образная кровля частных домов, как на фото, состоящая из двух односкатных. Такая конструкция будет смотреться очень оригинально и дополнит внешний вид любого сооружения.

Заключение

Мансардная крыша сейчас является самой популярной разновидностью для частных домов за счет возможности организовать под ней дополнительное помещение для проживания в нем. Таких конструкций есть множество видов, при этом они легко комбинируются друг с другом, так что оформление зависит только от желания самого владельца и разработанного проекта.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru
