Полувальмовая крыша — как сделать монтаж своими руками

Все существующие типы кровель можно конструктивно разделить на два класса: скатные и плоские. И одной из самых функциональных в классе скатных крыш будет полувальмовая крыша (голландская), которая имеет на торцах здания свесы с маленьким вылетом. Такой тип крыши отлично защищает от осадков и противостоит ветровым нагрузкам. Полувальмовые крыши бывают двух- и четырёхскатными.


[contents]

Преимущества и недостатки

Основные достоинства полувальмовых крыш:

  • Возможность создания большого и надёжно защищённого от непогоды чердачного помещения или мансарды.
  • Крыша такого типа может выдержать ветровые нагрузки, с которыми не справятся кровли другого типа. Надёжней полувальмовой крыши в этом плане только плоские крыши.
  • Отлично защищают дом от осадков; на них, как правило, не лежит снег.
  • Полувальм – теплосберегающая конструкция.
  • Эстетическая составляющая – такие крыши отлично смотрятся, они красивы и функциональны.

Основной недостаток – возводя такую крышу, не удастся сэкономить. Конструкция голландской крыши достаточно сложна, то есть требует большего количества труда. И материала на неё уходит больше, чем на другие типы крыш. Это касается и пиломатериалов, и изоляционных, и тех, из которых будет выполнено покрытие – у вас будет много отходов из-за конфигурации кровли.

Устройство конструкции полувальмовой крыши

У этого типа кровель есть конструктивные особенности, выгодно отличающие их от других крыш.

Вальмовая крыша имеет два торцевых треугольных ската, а в полувальмовой (голландской) торцевые скаты как бы «обрываются», то есть не доходят до карниза. Это даёт возможность увеличивать угол наклона основных скатов, что сильно меняет эксплуатационные характеристики, при этом внешний вид крыши остаётся привлекательным.

Голландская конструкция

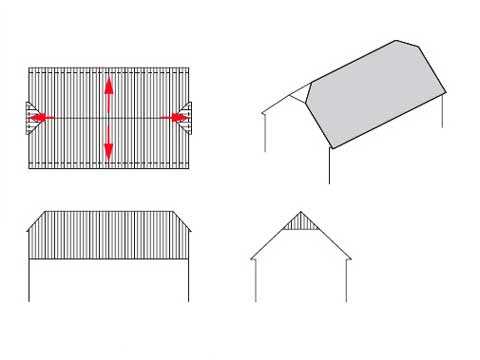

Полувальмовая четырёхскатная (датская) крыша на торцах имеет небольшие треугольные фронтоны в верхней части крыши (от конька), а ниже расположены два трапециевидных ската. Конфигурация зависит от кровельного материала; от количества осадков и силы ветра; от того, как будет использоваться подкровельное пространство. Основным фактором всё же является величина снежного покрова: если снега выпадает много, нужно устраивать крутые скаты и свесы с небольшим вылетом.

Датские крыши предполагают наличие маленького холодного чердачного помещения над мансардой. Сама мансарда в такой крыше тоже получается довольно скромных размеров.

Голландская крыша позволяет устроить мансарду большего размера.

Расчёт каркаса

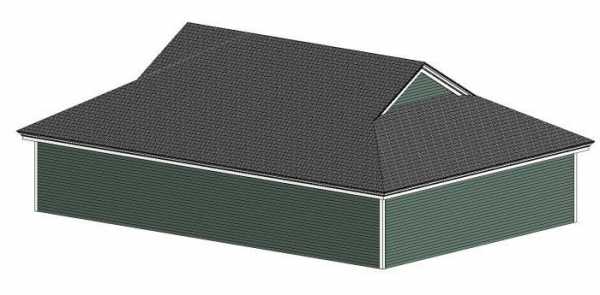

Датская конструкция

В идеале расчёт стропильной системы необходимо доверить профессиональным строителям. Если же вы решите сделать это сами – делайте подробный чертёж крыши, в нескольких проекциях, со всеми линейными размерами. Определите подходящий для климатических условий вашей местности угол наклона скатов. По- другому правильно посчитать количество строительных материалов у вас не получится.

После того как вы разобьёте всю площадь крыши на простые геометрические фигуры (треугольники и трапеции) и определите углы наклона скатов и размер свесов, вам будет несложно произвести основные расчёты. Зная длину стропил, их количество и ширину шага можно не прибегать к замысловатым формулам.

Монтаж полувальмовой крыши

Пиломатериал для стропильной системы должен быть сухой, не больше 15-20% влажности. Перед началом монтажа его следует обработать антисептической пропиткой для древесины, это на несколько лет увеличит срок службы вашей кровли. Не забудьте запастись необходимым инструментом и помощниками – одному кровельные работы производить очень тяжело.

Возводить полувальмовую кровлю сложнее, чем обычную двускатную, поэтому нужно предварительно тщательно запланировать порядок монтажа и позаботиться о собственной безопасности – не забывайте о страховке.

Стропильная система состоит из:

  • Стропил рядовых. Стропила, формирующие скаты. Нижняя часть этих стропил имеет опору на мауэрлат, верхняя – на коньковый прогон (или брус).
  • Стропил диагональных. Это угловые (крайние) стропила, образующие полувальмы. В голландских кровлях они почти вполовину короче рядовых стропил.
  • Стропильные полуноги (нарожники). Короткие стропила, которые мауэрлат торцевых стен соединяют с диагональным стропилом и формируют подвес.
  • Раскосов, ригелей, затяжек и других элементов, усиливающих каркас.
  • Стоечных элементов.

Установка и крепление стропильной системы

При возведении полувальмовой крыши целесообразно на опорных стенах залить «пояс» из бетона толщиной 20-25 см с заложенными в нём вертикальными шпильками для крепления мауэрлатов. Расстояние между шпильками – 100-120 см. Располагать их следует так, чтобы они оказались между стропилами.

Технология заливки

На бетон нужно настелить слой гидроизоляции, затем уложить, выровнять и закрепить мауэрлат. В качестве мауэрлата используется квадратный или прямоугольный брус с минимальным сечением 150 мм.

Затем на торцевые стены (фронтоны) с обеих сторон монтируются два боковых прогона. Скрепив их перемычками, нужно установить крайние диагональные стропила с обеих сторон. На эти элементы конструкции приходится самая большая нагрузка, поэтому их лучше выполнять из спаренных стропильных досок.

После этого монтируют коньковый прогон и устанавливают короткие стропила (нарожники) для устройства подвеса.

Следующий этап – поочерёдная установка рядовых стропил, их выравнивание и прочная фиксация.

После того как основной каркас собран, следует установить подкосы, стойки, перемычки и все дополнительные крепёжные элементы стропильной системы.

Проверив надёжность и прочность конструкции, можно приступать к устройству «кровельного пирога» и мансарды. Если есть необходимость, одновременно с устройством пирога можно утеплить мансарду.

Подробнее о возведении стропил своими руками узнаете из видео.

Укладка кровельного материала

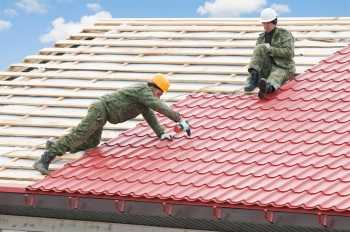

После того как вы сделали кровельный пирог, контробрешётку и обрешётку, приступайте к монтажу кровельного покрытия. Обычно полувальмовые крыши кроют металлочерепицей или другими листовыми материалами.

Укладка и крепление кровельных листов

Укладку лучше начинать с правого нижнего угла основного ската. Положив три листа в нижний горизонтальный ряд и прихватив их несколькими саморезами, нужно тщательно их выровнять относительно стен и только после того, как вы уложите крайний лист второго ряда и убедитесь, что все листы совпадают по волнам и плотно прижаты в местах нахлёста, можно их закрутить основательно.

Закрыв площадь ската, где не требуется подрезка, начинайте вырезать по размеру и укладывать кровельный материал на сложные участки. После того как скат полностью накрыт, приступайте к монтажу кровельного покрытия на свесе. Здесь следует отметить центр и строго по нему положить и временно закрепить вертикальный ряд. От него надо идти в разные стороны, тщательно измеряя (можно использовать шаблон) угол реза.

После формирования кровли, начинайте монтировать остальные элементы кровли: коньки, карнизы и т. д.

Полувальмовые крыши требуют особой тщательности при расчёте и монтаже. Но в районах с суровым климатом и сильными ветрами это лучший вариант кровли.

netosadkam.ru

Полувальмовая крыша своими руками — устройство двухскатной и четырехскатной кровли, подробнее на видео и фото

Конструкция данной кровли частично похожа на обычную вальмовую и двускатную крышу.

Строительство в любом случае всегда начинается с выполнения расчетов. Если застройщик не имеет опыта в данной области, то полувальмовая четырехскатная крыша может быть рассчитана специалистами, по данным которых уже можно будет работать.

Далее подбирается и закупается нужное количество материала. Особое внимание уделите качеству дерева – оно должно быть сухим, плотным, цельным (без трещин и сучков). До начала строительства обязательно обработайте деревянные элементы специальными составами, которые есть в наличии в любом специализированном магазине.

Поскольку даже незначительные ошибки в выполнении монтажа могут привести к неправильному устройству стропильной системы полувальмовой крыши, то новичкам лучше не браться за нее — доверить работу профессионалам, а самим только утеплить и выполнить завершающий монтаж кровельного покрытия. Поскольку начинающим устройство полувальмовой крыши может показаться сложным, то рассмотрим его основные этапы (читайте также: «Устройство крыши своими руками: элементы конструкции»).
  1. По всему периметру здания расставляются длинные металлические прутья диаметром от 10 мм через каждые 100-120 см. Они заливаются стяжкой, поверх которой в дальнейшем крепится гидроизоляционный материал.
  2. Опорные брусья просверливаются на всю длину прутьев (шпилек) и надеваются на них так, чтобы шпилька еще вышла из бруса на пару сантиметров, куда будет завинчиваться шайба. Так получается мауэрлат для опоры стропил.
  3. На следующем этапе выполняется крепление наслонных или висячих стропил, что определяется в зависимости от размера кровли и наличия/отсутствия несущих стен или опорных балок.
Для надежного крепления висячие стропила монтируются к наружным стенам, а для снижения нагрузки нужно выполнить затяжку и соединить стропильные ноги. Для правильного расположения наслонных стропил их края должны упираться к наружным стенам, а внутренняя часть к опорам или внутренним стенам (полезная статья: «Опора для кровли — конструкция»).

Установка такой облегченной конструкции позволяет снизить расход материалов.

  1. Для соединения всех элементов стропил производится монтаж конькового прогона. Там, где проходят вальмы, крепление стропил осуществляется не к коньку, а к крайним стропильным элементам двускатной кровли (прочитайте: «Стропильная система своими руками»).
  2. Далее выполняется установка промежуточных стропил с шагом, равным толщине утеплителя – от 60 до 120 см.
  3. Крепление поперечных балок.
Как только работы со стропильной системой будут окончены, полувальмовая кровля практически готова, останется только уложить кровельное покрытие с предварительным обустройством гидроизоляции и утеплительного материала (читайте также: «Установка стропил своими руками, их виды и особенности»).

Последовательность выполнения работ:

  • Изначально, крепится теплоизоляционная прослойка из пенополистирола, прессованной минеральной ваты или других аналогов.
  • На нее кладется гидроизоляция из диффузионной мембраны. Ранее работы выполнялись при помощи рубероида.
  • Для надежного устройства гидроизоляции поверх нее к стропилам набивают контробрешетку.
  • Затем с учетом соблюдения шага монтируется обрешетка. В случае использования мягкого кровельного покрытия можно оборудовать сплошную обрешетку из ОСП-листов.
  • Поверх обрешетки крепится кровельное покрытие (подробнее: «Устройство кровли своими руками: виды покрытий»).
  • Устанавливаются коньковые элементы, конек, карниз.

Стропильная система полувальмовой кровли, детали на видео:

На этом внешние работы закончены, переходим к внутренним.

  • К утеплительному материалу крепится пароизоляционная пленка.
  • Далее выполняются отделочные работы.

kryshadoma.com

Полувальмовая крыша своими руками: устройство, расчет

Полувальмовая крыша может быть разного типа и конфигурации. Если ваше строение квадратной формы, возводят крышу шатровую. Если вальмы вверху усечены и монтаж произведен не на полную их высоту, строят полувальмовую (датскую) крышу.

Схема устройства полувальмовой кровли.

Тип полувальмовой крыши

Двускатная полувальмовая крыша состоит из верхней (стандартная двускатная конструкция) и нижней (трапеция) частей. Данное устройство кровли придает всему зданию оригинальный и прекрасный внешний вид, где четко видна междуэтажная грань. Такая двускатная конструкция чаще всего используется для домов небольших размеров.

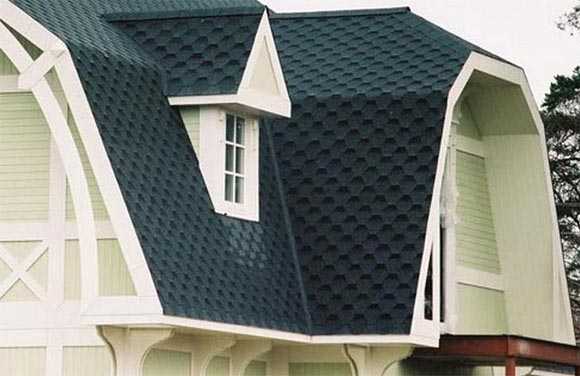

Мансардная полувальмовая кровля (четырехскатная) — это конструкция мансардной крыши с изломанным скатом. Создается она в тех случаях, когда площадь необходимого помещения невозможно вписать в треугольную форму. В конечном результате под крышей получится довольно много свободной площади, которую можно использовать для различных целей.

Полувальмовая крыша рекомендуется для тех строений, которые находятся в зоне сильных ветров. Это вызвано тем, что устройство более низких скатов позволяет хорошо прикрывать фронтон дома от ветра и влаги.

Виды полувальмовой кровли.

К недостаткам полувальмовых конструкций крыш относят повышенный расход материала. Достигается он за счет косого отрезания материала при покрытии участка кровли, который примыкает к наклонным ребрам. Очень сильно это сказывается при применении крупного листового кровельного материала (листовая сталь, асбоцементные листы, металлочерепица и т.д.). Конечно же, отрезанные косынки используются на противоположных скатах крыши, компенсируя этим самым перерасход материала.

Перед началом выполнения кровельных работ

В первую очередь необходимо сделать расчет. Если же познаний в данной сфере нет, будет лучше поручить расчет специалистам. После получения необходимых цифр необходимо выполнить закупку материала, при которой нужно обращать пристальное внимание на качество деревянных изделий. Древесина должна быть высушенной, без трещин и сучков.

Монтаж стропильной системы

Для начинающих стропильная система полувальмовой крыши представляет собой сложную конструкцию. Вкратце остановимся на последовательности ее сбора.

Схема стропильной системы полувальмовой кровли.

Вначале по периметру дома необходимо залить стяжку, в которую монтируются, с шагом не больше 120 см, шпильки, диаметр которых должен быть не меньше 10 мм, после чего поверхность нужно покрыть гидроизолирующим материалом.

В опорных брусьях просверливаем отверстия для шпилек и затем насаживаем брусья на них. Выступ шпильки над брусом должен быть 2-3 см, на который одеваются шайбы, после чего затягиваются гайки. Эти опорные брусья еще имеют названия мауэрлат, на них и будут опираться стропила.

Далее монтируются висячие или наслонные стропила. Какой вариант выбрать, зависит от размера кровли и от наличия в середине дома опор или несущих стен.

Висячие стропила должны опираться на наружные стены. Соответственно, нагрузка на них очень большая, и, для того чтобы ее уменьшить, нужно сделать затяжку, которая соединит между собой стропильные ноги. Наслонные стропила своими краями опираются на наружные стены, а внутренняя их часть — на внутренние стены или опоры.

В вершине монтируется коньковый прогон, он соединяет стропила. В местах вальм крепить стропила нужно на последние стропила двускатной крыши (основной).

Следующим моментом является установка промежуточных стропил, которые имеют шаг, как правило, равный ширине утеплителя (60-120 см). Конечным результатом будет установка поперечных балок.

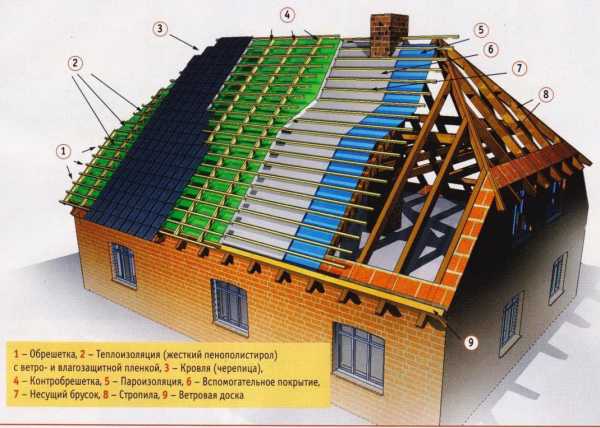

Монтаж кровельного материала

После установки стропильной системы монтаж полувальмовой кровли считается законченным. Теперь можно приступить к укладке утеплителя, гидроизоляции и кровельного материала.

Последовательность выполнения работ:

Схема кровельного пирога полувальмовой крыши.

  1. Укладка между стропил теплоизоляции. Для этой цели можно применить минеральную вату, пенополистирол и т.д.
  2. Поверх теплоизоляции укладывается гидроизоляция. Раньше для этой цели использовали рубероид, в нынешних кровельных работах применяют диффузионные мембраны.
  3. Гидроизоляция закрепляется с помощью контробрешетки, которая монтируется на стропила поверх мембраны.
  4. Далее в шахматном порядке монтируется обрешетка. Если кровля планируется мягкой, обрешетка должна быть сплошной (листы OSB).
  5. На обрешетку укладывается и закрепляется материал кровли.
  6. Для защиты утеплителя внутренняя сторона крыши закрывается пароизоляцией.
  7. Затем монтируется декоративная обшивка.
  8. Устанавливаются коньки, сооружается и обшивается коробка карниза.

Конечно, полувальмовая кровля — конструкция сложная, но очень надежная. Но ей, как и любой другой кровле, нужна хорошая вентиляция. Это необходимо продумать заранее. Пространство под кровлей проветривается при помощи контробрешетки. В карнизном коробе необходимо также предусмотреть вентилирующие решетки. Если расчет и все этапы работ сделаны правильно, то крыша прослужит вам долго, не требуя дополнительного ремонта и обслуживания.

Совет:

  1. Крышу необходимо сделать надежной и крепкой. Поэтому очень важно выполнить точный расчет, а также добросовестно выполнить все работы.
  2. Специалисты не советуют браться новичкам за такую сложную конструкцию, ведь наличие одной ошибки может привести к непредвиденным последствиям. Если вам очень сильно хочется сделать такую кровлю своими руками, доверьте расчет и установку стропильной системы профессионалам, а сами займитесь дальнейшим монтажом крыши.
  3. Перед тем как приступить к выполнению кровельных работ, все элементы из дерева должны быть обработаны защитным раствором. Это предотвратит появление плесени, грибка, а также сделает древесину менее горючим материалом и защитит от насекомых-вредителей.

Исходя из всего вышеизложенного, можно сделать некоторый вывод: двускатная или четырехскатная полувальмовая кровля своими руками — сложное и ответственное дело. Прежде чем взяться за него, нужно «трезво» произвести расчет своих сил и возможностей.

kryshikrovli.ru

фото, чертеж, конструкция, устройство. Как сделать полувальмовую крышу своими руками?

При строительстве современных домов используются разные типы крыш, отличающиеся между собой по конструктивным особенностям. Они могут быть совмещенными или скратными, последняя разновидность имеет чердачное пространство, которое может быть холодным или обустроенным для жилья. Одной из наиболее распространенных разновидностей таких кровель выступает полувальмовая крыша, которая еще называется голландской.

Она представляет собой конструкцию со свесами по торцам. Благодаря особенностям это крыша выдерживает сильные ветровые нагрузки, а фронтоны постройки оказываются хорошо защищены от осадков. Полувальмовая крыша может быть выполнена в виде двускатной или четырехскатной.

Преимущества полувальмовой крыши

Если вальмовая кровля предусматривает наличие двух скатов в виде трапеции, а также двух скатов в виде треугольников, то они обретают ломаную линию. Конструкция в этом случае может быть индивидуальной и зависит от климата, разновидности кровельного покрытия, а также наличия жилого помещения на чердаке. Влияние на выбор типа кровли, конечно же, оказывает климат. При высоких снеговых нагрузках кровли выполняются с крутыми скатами и небольшими свесами. Если же зима малоснежная, то скаты могут иметь небольшой уклон, который больше, чем в вышеописанном варианте.

Преимуществом такой кровли выступает возможность обустроить на чердаке пространство для жилья. При этом наилучшим выбором станет мансардная полувальмовая кровля. Если требуется сделать жилое пространство больше, то скаты необходимо сформировать с разными уклонами. Верхняя часть ската делается пологой, тогда как нижняя должна иметь отвесной вид. Эта разновидность кровли и защищает фронтоны от ветра, снега и дождя, что можно назвать положительными качествами.

Основные недостатки

Прежде чем вами будет выстроена полувальмовая крыша, необходимо учесть и ее минусы, среди них следует выделить сложность формирования стропильной системы за счет огромного количества ребер, ендов, а также промежуточных стропил. Предстоит использовать подкосы, нарожники и разные промежуточные элементы. Помимо прочего, вы столкнетесь с высоким расходом материала как при устройстве кровельного материала, так и стропильной системы. Перед мастером будет стоять довольно сложная задача укладки кровельного покрытия.

Устройство полувальмовой крыши

Полувальмовая крыша будет иметь в составе множество конструктивных элементов, а именно: мауэрлат, стропильную систему, тепло-, гидро- и пароизоляцию, а также кровельное покрытие. Стропильная система имеет конек, стропильные ноги, подкосы, систему обрешётки, упоры, укосины, а также ригели и прочие элементы. Все они придают жесткость конструкции стропильной системы.

Перед тем как вами будет начато строительство такой крыши, необходимо уложить мауэрлат, который располагается на несущих стенах. Если они выполнены из кирпича, то сверху укладывается армированный пояс из железобетона. В него во время обустройства необходимо установить вертикальные оцинкованные шпильки, на которые насаживается брус мауэрлата. Шпильки должны обладать такой длиной, чтобы из бруса они были видны на 3 сантиметра. Минимальный их диаметр составляет 10 миллиметров. Расстояние между данными элементами составляет 120 сантиметров.

Совет мастеру

Когда вами будет выстраиваться полувальмовая крыша, шпильки необходимо располагать между стропилами, в этом случае стык мауэрлата и стропил не будет усложнен.

Методика проведения работ и конструктивные особенности крыши

На армирующий пояс укладывается рубероид в два слоя, далее можно переходить к установке бруса мауэрлата, который располагается на шпильках. Для него используется брус квадратного сечения со стороной в 150 миллиметров, в разрезе элемент имеет размеры 100×150 миллиметров. Отверстия должны быть проделаны заранее, так как брус обрабатывается антисептиком, что исключает гниение древесины.

Полувальмовая крыша, фото которой представлены в статье, включает устройство диагональных или накосных стропил, а также конька. Первые фиксируются посредством специальных врубок, которые иногда заменяются железными скобами. Крепление производится к коньку и мауэрлату. Диагональные стропила выступают в качестве продолжения конька, который раздваивается в верхней точке. Эти ветви сходятся с углами постройки и претерпевают в процессе эксплуатации большую нагрузку. На диагональные стропила должны опираться стропильные полуноги, поэтому они выполняются из спаренной доски, сечение которой составляет 50×150 миллиметров.

Рекомендации по установке накосных стропил

Полувальмовая крыша, чертеж которой представлен в статье, может иметь стропила, а их сечение рассчитывается по специальной формуле. Однако частные мастера этого никогда не делают. Способ усиления накосных стропил в виде спаривания досок позволяет повысить их несущую способность, а при внушительных габаритах крыши сформировать довольно длинную неразрезную балку. В процессе работ при этом могут применяться доски одного размера. Что касается диагональных стропил и рядовых, это облегчает работу. Сначала должны быть установлены накосные элементы, а после прочно зафиксированы к коньку и мауэрлату. Затем можно переходить к монтажу рядовых, которые будут опираться на мауэрлат и конек.

На что следует обратить внимание при обустройстве полувальмовой крыши

Когда строится полувальмовая крыша своими руками, расстояние между стропилами необходимо выбрать таким образом, чтобы оно соответствовало ширине утеплительного материала. На их концах необходимо сформировать врезки, обеспечивающие упор в мауэрлат. Эти элементы будут упираться еще и в конек четырехскатной конструкции. Сбоку стропила фиксируются скобами или металлическими накладками в виде уголков. При пролетах внушительных размеров все элементы следует усилить упорами, подкосами. Диагональные стропила подпираются шпренгельной фермой. Стойки и упоры опираются на плиту перекрытия, что верно в том случае, если она железобетонная. В остальных вариантах следует монтировать дополнительные стяжки на балки перекрытия здания.

Основные ошибки

Устройство полувальмовой крыши не позволит добиться желаемого эффекта, если деревянные элементы не будут обработаны антисептиками. Эти составы позволяют предохранять древесину от пожара и гниения. Помимо прочего, некоторые мастера используют строительную пену для заполнения пространства под коньком. Этого делать не следует, в противном случае воздух в подкровельном пространстве не будет циркулировать, деревянные части конька будут подвергаться гнилостным процессам.

Конструктивные особенности кровельного пирога

Если вы задумались над вопросом о том, как сделать полувальмовую крышу своими руками, то вы должны ознакомиться с особенностями кровельного пирога, который предусматривает обустройство обрешётки, слоя паро-, гидроизоляции и укладку утеплительного материала. На заключительном этапе застилается кровельный материал. Пароизоляцией может выступить пленка, которая имеет покрытие в виде алюминиевой фольги. При этом фольгированная поверхность должна быть обращена внутрь чердачного помещения. Фиксация пленки производится с помощью степлера. Утеплителем может выступить каменная или минеральная вата, представленная в рулонах или матах. Конструкция полувальмовой крыши предусматривает укладку утеплителя между стропилами, поверх настилается гидроизоляционный материал.

Заключение

Важно помнить, что вентиляция и проветривание очень важны для любой кровли. Воздух может свободно перемещаться во внутреннем пространстве благодаря тому, что под коньком кровли есть определенное расстояние.

fb.ru

Полувальмовая четырехскатная крыша | Строительный Портал

Во время строительства применяются разнообразные типы крыш, которые различаются по конструкции. Они подразделяются на совмещенные и скатные. Скатные крыши объединяет только то, что они имеют определенное чердачное пространство, которое может быть и холодным, и жилым. Одной из наиболее удачных разновидностей подобных кровель является полувальмовая четырехскатная крыша. Благодаря своеобразной конструкции, такая крыша способна выдерживать достаточно большие ветровые нагрузки, а фронтоны здания лучше всего защищены от осадков.

Преимущества полувальмовой четырехскатной крыши

Чем же отличается данная крыша от всех остальных? Если кровля вальмовая имеет два ската с трапеций, либо два ската с треугольников, то в кровле полувальмовой скаты приобретают некую ломаную линию. Конструкция данной крыши может быть индивидуальной, а это зависит от многих факторов, таких как:

  • климат в определенной местности;
  • тип самого кровельного покрытия;
  • наличие в чердачном пространстве жилого помещения.

Самое основное влияние при выборе кровли оказывают условия климата. При достаточно снежных зимах, кровля, обычно, делается с достаточно крутым скатом и некоторым свесом, а вот при зиме, когда снега немного – наоборот, скат может иметь всего небольшой уклон, но вот уже свес должен быть несколько больше, чем, собственно, в предыдущем варианте.

Преимущество такой кровли является в возможности обустроить на свое усмотрение чердачное жилое пространство. В данном случае, самым лучшим выбором станет полувальмовая мансардная крыша. Если необходимо увеличить на чердаке жилое пространство, скаты кровли ставят под разными уклонами. Верхняя часть ската обычно делается пологой, а вот уже нижняя часть будет иметь почти отвесный вид. Такой тип кровли поможет защитить фронтон самого здания, как от ветра, так и от дождя и снега, что собственно является положительным качеством данной кровли.

Недостатки полувальмовой четырехскатной крыши

К недостаткам такой кровли можно отнести:

  • Большую сложность возведения всей стропильной системы крыши за счет огромного количества ребер, ендов, стропил промежуточных, самых различных подкосов, нарожников, упоров, шпренгелей и многих других конструктивныъ элементов.
  • Огромный расход материала, как при самом устройстве всей стропильной системы, так и при кровельном материале.
  • Сложность самого устройства кровельного покрытия.

Дома с подобной крышей приобретает особую индивидуальность и неповторимость. Но вот построить полувальмовую крышу самому достаточно сложно. Здесь основная трудность заключается в самом же устройстве стропильной системы, которая собственно имеет свои отличия от обычных двухскатных  и односкатных крыш.

Устройство четырехскатной полувальмовой крыши

Четырехскатная полувальмовая крыша состоит из огромного количества конструктивных элементов. К ним относятся стропильная система, мауэрлат, изоляция и кровельное покрытие. На первоначальном этапе строительства крыши укладывают мауэрлат на несущие стены. На кирпичные стены необходимо уложить армированную ленту железобетона с вставленными шпильки из оцинкованного металла. Шпильки устанавливают так, чтобы они выступали над брусом на несколько сантиметров. Минимальный диаметр шпилек должен составлять 1 сантиметр. Для мауэрлата применяют брус сечением 150х150мм или 100х150 мм.

Полувальмовая четырехскатная крыша состоит из конька, накосных или диагональных стропил. Диагональные стропила выступают в качестве продолжения конька, который в верхней точке раздваивается на два части, сходящиеся с углами дома и несущие  на себе большую нагрузку. На диагональные стропила устанавливают нарожники, которые должны быть сделаны из спаренной доски размером 50х150мм.

После того, как накосные стропила будут установлены и прочно скреплены с мауэрлатом и коньком, укладывают стропила на конек и мауэрлат.

На концах стропил должна быть сделана врезка, которая создает специальный упор в мауэрлат и в конек четырехскатной полувальмовой крыши. Сбоку стропила закрепляют скобами и металлическими накладками-уголками. Если пролеты очень большие, стропила надо усилить подкосами и упорами. Все деревянные элементы должны перед устройством обрабатываться специальными растворами, которые уберегут дерево от гниения, пожара и насекомых.

Под коньком остается пространство, которое не стоит запенивать ее монтажной пеной, так как воздух должен циркулировать. Красота конструкции четырехскатной полувальмовой крыши поражает своей оригинальностью и неповторимость. Чердачное пространство при этом принимает разные размеры. Заканчивается устройство полувальмовой четырехскатной крыши укладкой обрешетки, изоляции  и кровельного материала.

Статья прочитана 138 раз(a).

skosr.ru

Устройство полувальмовой крыши в деталях

  • Строительство крыши полувальмовой
  • Различные крыши, естественно, различаются по своей конструкции. Но при этом все делятся на две группы – скатные и совмещенные. Первых отличает присутствие чердачного помещения, холодного или жилого. Полувальмовая крыша – это один из самых удачных вариантов подобных крыш.

    Характерная особенность полувальмовых крыш – в наличии фронтона, принимающего форму, которая напоминает трапецию, с примыкающими к ним вальмами. По торцам эта скатная конструкция имеет свесы.

    К строительству подобных крыш прибегают в тех случаях, когда хочется использовать чердачное пространство как небольшую, но удобную мансарду или, если из-за высоты фронтона может снизиться его устойчивость, и его следует укрепить.

    Подобная конструкция лишена острых углов, что позволяет справляться с сильным ветром. Поэтому полувальмовые крыши очень подходят для регионов, где ветреная погода не редкость.

    Конструкция полувальмовой крыши может быть достаточно индивидуальной в зависимости от некоторых факторов. К примеру, для регионов с суровыми снежными зимами скаты у крыши должны быть крутые, а свесы – поменьше и, наоборот, для более мягкого климата угол наклона скатов может быть небольшой, а свес – более выраженный.

    Достоинства полувальмовой крыши

    Одним из важных преимуществ подобной крыши считают возможность обустройства на чердаке жилого пространства. Полувальмовая мансардная крыша – наилучшее решение этой задачи. Для жилого чердачного пространства кровли делают с разными уклонами – верхнюю часть ската, как правило, делают пологой, а нижнюю – почти отвесной.

    Подобная кровля – отличный защитник фронтонов здания от дождя, ветра, снега.

    Недостатки конструкции

    • Стропильная полувальмовая крыша имеет большое количество ребер, ендов, промежуточных стропил, различных упоров, подкосов, нарожников, шпренгелей и другого, что сильно усложняет ее возведение.
    • Устройство стропильной и кровельной систем требует большого расхода материала.
    • Устройство кровельного покрытия – довольно сложное.

    Строительство крыши полувальмовой ↑

    Устройство полувальмовой крыши начинают с укладки по периметру здания опорного бруса на несущих стенах. Для него можно использовать деревянный брус. Если каркас предполагается металлический, то для мауэрлата используют швеллер, стандартный П-образный профиль, швеллер или Н-образный двутавр.

    От вальмовой конструкции полувальмовая отличается способом укладки мауэрлатов – на стенах перпендикулярных коньку их укладывают по верху фронтонов, закрепляя их при помощи монтажных анкеров.

    Еще до укладки мауэрлата по периметру можно создать железобетонный армирующий пояс. В процессе бетонирования для крепления бруса устанавливают металлические шпильки (диаметр больше 10 мм). Их располагают с шагом порядка 120 см так, чтобы шпильки на несколько сантиметров выступали из бруса.

    Очень важно, чтобы шпильки и места крепления стропил к мауэрлату не совпадали, поскольку это может существенно затруднить строительство.

    На железобетонный пояс укладывают рубероид в два слоя, затем приступают к укладке опорного бруса (мауэрлата). Когда он будет установлен, на шпильки надевают гайки и закручивают шайбы.

    ↑Стропильная система:  нюансы

    Устройство полувальмовой крыши продолжают устройством стропил и возведением коньков. Стропила закрепляют при помощи специальных металлических скоб или врубок.

    Диагональные стропила

    Это как бы продолжение конька, который раздвоившись в верхней точке, двумя ветвями сходится к углами дома. На них опираются и нарожники, то есть диагональные стропила практически находятся под большой нагрузкой. Их усиливают при помощи спаренных досок. Несущая способность у них увеличена, что способствует увеличению надежности конструкции.

    Рядовые стропила

    Следующим этапом после установки накосных стропил начинают закреплять рядовые. Они могут быть висячими или наслонными. Выбор зависит от размеров строения, расположения несущих стен и расположения опор.

    Для наружных стен висячие стропила – большая нагрузка, а у наслонных – меньший вес, поэтому они более экономичны и удобны. При расчете полувальмовой крыши и стропил, необходимых для нее, используют специальные формулы. Для расчета необходимого шага стропил учитывается ширина теплоизолирующего материала.

    Для большей надежности полувальмовой крыши концы стропил укрепляют врезками, металлическими уголками или скобами. Для стропил с большим пролетом необходимо усиление подкосами и упорами, а накосные стропила усиливают, как правило, при помощи шпренгельной фермы.

    Все стойки и упоры могут опираться на саму плиту перекрытия (в случае железобетонной). В других случаях на балки перекрытия ставят дополнительные затяжки.

    Заключительный этап монтажа

    Монтаж полувальмовой крыши заканчивают укладкой:

    • обрешетки;
    • пароизоляции, скажем при помощи пленки с фольгированным покрытием, причем фольгированная поверхность должна смотреть внутрь помещения чердака; пленку легко крепить к стропилам с помощью степлера;
    • гидроизоляции, скажем, при помощи рубероида;
    • теплоизоляции, например, минеральной или каменной ватой в матах или рулонах;
    • кровельного материала.

    Для проветривания и вентиляции подкровельного пространства служит пространство под коньком кровли.

    © 2019 stylekrov.ru

    stylekrov.ru

    Полувальмовая двускатная крыша чертеж и стропильная система

    Полувальмовая двускатная крыша – это нечто среднее между двухскатным и вальмовым типами крыш. Фронтон делается в форме трапеции, поэтому такую крышу часто называют датской или голландской. Сделать своими руками можно, но лишь после детального изучения особенностей монтажа и правильных расчётов.

    Конструкции крыш подобного типа очень популярны в той местности, где дуют постоянные и сильные ветры, особенно для маленьких домиков, у которых низкие скаты будут хорошо защищать фронтон всего строения от влаги и того же ветра.

    Стропильная система полувальмовой крыши схема которой представлена в этом материале, может выполняться как из дерева, так и из стальных конструкций. При этом схема полувальмовой крыши со стороны скатов полностью идентична классической кровле с прямыми скатами, а отличия будут только со стороны фронтонов.

    Полувальмовая двускатная крыша ЧЕРТЕЖ:

    Чтобы понимать, как правильно должна быть реализована полувальмовая двускатная крыша, чертеж которой представлен выше, окунемся на 5 минут в теорию кровельного дела.

    Кровельные варианты полувальмовых крыш.

    Основные варианты кровель, которые предполагает использование представленной в данном материале конструкции:

    • Мансардная. Этот тип конструкции подходит для тех, желает иметь дополнительную жилую площадь, но не имеет возможность для постройки ещё одного этажа. Это будет отличным решением для комбинации двух противоположностей – желания иметь крышу с оригинальным дизайном и возможности достроить дополнительную площадь.
    • Четырёхскатная полувальмовая. Такую дизайнерскую мысль можно воплощать в том случае, если помещение верхнего этажа не вписывается в треуголку двухскатного типа крыши. Результатом будет огромное пространство, которое пригодно для жилья.
    • Двухскатная полувальмовая. Эта конструкция так же имеет треугольную форму. Скат крыши (вальма) на задней стороне дома обрезается практически в самом верху. Такой вариант кровли подходит для небольших домиков, хозяева которых особо не нуждаются в дополнительной жилой площади.

    Сделав такую крышу, вы так же надёжно защитите свой дом от пагубного влияния атмосферных осадков.

    С чего начать?

    Даже если у вас и имеется опыт работы строителя или кровельщика, то перед монтажными работами не будет ничего зазорного, если вы зададите в поисковой системе запрос «полувальмовая крыша чертеж» и затем приобретете надежные чертежи стропильной системы и пирога кровли.

    Приобретая детальный план будущей конструкции, вы сможете просчитать все нюансы монтажных работ и сделать крышу такой, чтобы она была не только украшением дома, но и выполняла все возложенные на неё функции.

    А с другой стороны у вас просто не будет необходимости рассказывать рабочим и объяснять на пальцах все этапы выполняемой работы.

    Теперь посмотрим, на что необходимо обращать внимание при составлении плана.

    1. Стропильная система и её конструктивные особенности. Полувальмовая крыша считается самым сложным вариантом. Поэтому здесь следует неукоснительно соблюдать все параметры и замеры, которые будут выложены на чертежах. И так здесь будет увеличенный расход и дерева, и металлочерепицы (листового металла) по причине того, что слишком много косого обрезания на стыках.

    2. Вентиляционные решётки и воздухопроводы. Именно об этой части монтажных и строительных работ многие почему-то забывают. Но именно от правильной циркуляции воздуха увеличивается срок службы стропил, будут ли запотевать окна в доме, появится плесень на стенах или нет.

    3. Система водостоков. Правильное функционирование полувальмовой крыши зависит от правильного монтажа водостоков, выставленных наклонов и расчётов всех нагрузок. Все эти детали легко предусмотреть, если в наличии имеется детальный план крыши.

    4. Общая стоимость всей конструкции. Сюда включаются и монтажные работы, и кровельный материал, и стройматериалы (лес). Многие специалисты, составляющие техническую документацию, стараются рассчитывать и полную смету, которая необходима для строительства крыши, но с учётом тех материалов, которые выбираете именно вы.

    Перед возведением такого типа крыши можно выбрать и готовый чертёж. Но в таком случае вы не сможете предусмотреть все особенности и нюансы, которые присущи вашей местности. Лучше всего, как показывает практика, создать персональный проект, который сможет подчеркнуть индивидуальность вашего дома и того ландшафта, где вы проживаете.

    Монтажные работы.

    1. Необходимые расчёты. Высчитывая количество необходимого материала, обратитесь за помощью к кровельщику-специалисту. Потратьте больше времени на расчёты, нежели потом переделку плохо выполненной работы. Но самый лучший вариант – обращение в строительную компанию.

    2. Бетонное основание стропильной системы. По всему периметру основания заливается бетонный пояс с использованием арматуры для усиления стяжки. Во время заливки бетона необходимо вставлять штырьки (Ø не менее 10 мм). Их устанавливают так, чтобы они выступали над бетоном на 10-15 см на расстояние шага стропильной ноги (не менее 1,20 м).

    3. Гидроизоляция. На застывшую стяжку кладётся рубероид или плёнка.

    4. Деревянное основание стропильной системы. По всей длине армированного пояса кладут брусья, в которых высверливаются отверстия под приготовленные штырьки. После укладки резьба на штырях должна выступать на 3-4 см. Затягиваем гайками. Всё! Основание полностью готово.

    Далее уже устанавливается сама стропильная конструкция, гидроизоляция с утеплителями и кровельный материал (битумная черепица, листовой металл или металлочерепица).

    Не принимайтесь за работу без советов профессионалов: чем сложнее конструкция, тем больше вы нуждаетесь в их помощи. Оцените трезво свои возможности и умения, а крыша вас будет всегда радовать, и защищать от непогоды.

    dom-data.ru
