Полувальмовая крыша – конструкция и монтажа своими руками

При выборе проекта для строительства частного дома своими руками учитывают не только практическую сторону вопроса, но и эстетическую, ведь он станет «лицом» участка. Чаще всего будущие домовладельцы выбирают, как говориться, сердцем, принимая решения в зависимости от того, что они находят привлекательным, а что нет. Возможно поэтому оригинальная, необычная полувальмовая крыша стала настолько популярной.

Содержание статьи

Отвечая на запросы клиентов, архитекторы и дизайнеры создают все больше проектов с полувальмовой крышей, которую еще называют голландской. Имея большой опыт в частном домостроении, они объясняют свой выбор не только ее эстетичностью, но и высокой функциональностью, которую оценят жители регионов с жестким, ветряным климатом. При каких условиях остановить свой выбор на такой конструкции и как проходит процесс ее возведения своими руками читайте в специально подготовленном материале.

Конструктивные особенности

Конструкция полувальмовой крыши не назовешь простой ни в проектировании, ни в монтаже своими руками, так как она является коктейлем положительных качеств простой двухскатной и вальмовой, шатровой кровли. Если говорить о внешнем виде, то по форме фронтонов она напоминает трапецию, которая образовывается за счет вальмовых элементов, отсекающий вершину треугольника. Благодаря своему строению полувальмовая двухскатная крыша имеет ряд преимуществ:

  1. Обтекаемая форма. Благодаря отсутствию острых углов, полувальмовая крыша имеет превосходную сопротивляемость ветровой нагрузке, что существенный плюс в регионах с постоянными сильными ветрами, при строительстве на открытой местности, в горных регионах.

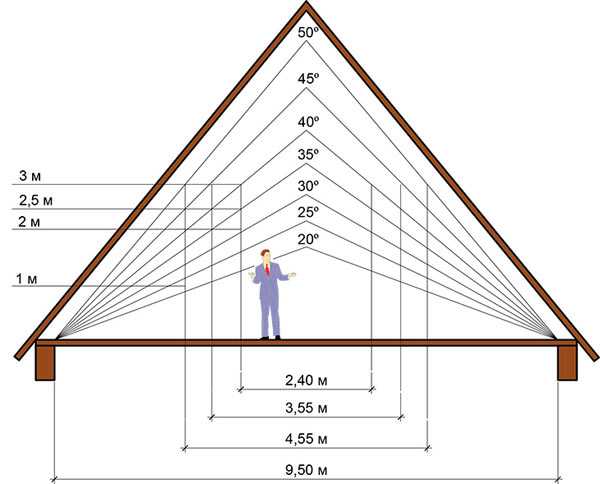

  2. Рациональное использование чердачного пространства. Каркас полувальмовой крыши позволяет оборудовать просторное хозяйственное помещение для сезонного хранения вещей или даже жилую комнату, не уступающую по комфорту первому этажу.
  3. Высокая вариабельность. Изменяя угол наклона скатов, архитекторы создают кровли с уникальным дизайном, адаптированные к условиям практически любого региона нашей страны.
  4. Оригинальный облик. Там, где преобладают в основном треугольные двухскатные, полувальмовая крыша на их фоне выглядит, как новое слово в частном строительстве.

Возможные трудности

Интерес к строительству своими руками полувальмовой крыши весьма похвален, однако вы должны понять, что он под силу лишь профессиональным кровельщикам. Поучаствовать в нем лично, своим руками вы сможете, если будете трудится под руководством опытного мастера, который составит чертеж. При подготовке и монтаже у вас могут возникнуть следующие сложности:

  • Большой расход строительных материалов. Из-за сложной геометрии скатов, утяжеленных вальмовыми элементами, потребуется больше кровельного материала и дерева для стропильной системы, что отразится на стоимости работ.
  • Высокий уровень сложности работ. Множество дополнительных опорных элементов конструкции, ребер, эндов делают монтаж затруднительным для низкоквалифицированных работников. А значит, сэкономить на найме профессиональной бригады не удастся. Для начала работ потребуются расчеты и чертежи.
  • Большой вес. Сложный каркас кровли, включающая в себя массивную стропильную систему и большую площадь кровельного материала требует усиленного фундамента, способного выдержать такие нагрузки.

Тем не менее, заверяем, что полученная информация о полувальмовой двухскатной кровли будет полезной. После прочтения этой статьи вы без труда «прочитаете» чертежи, узнаете, как должен происходить процесс монтажа и сможете щегольнуть перед мастерами знанием терминов.

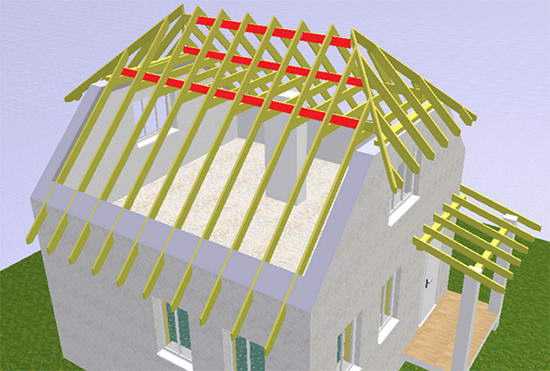

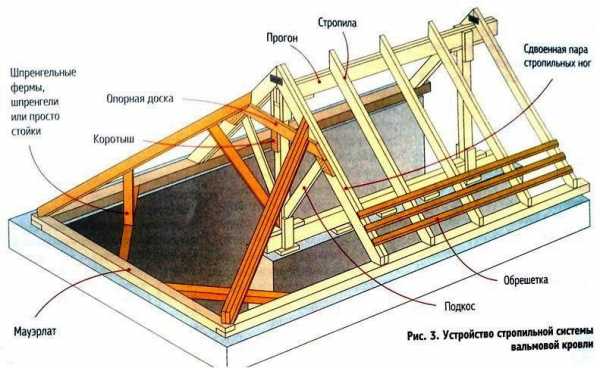

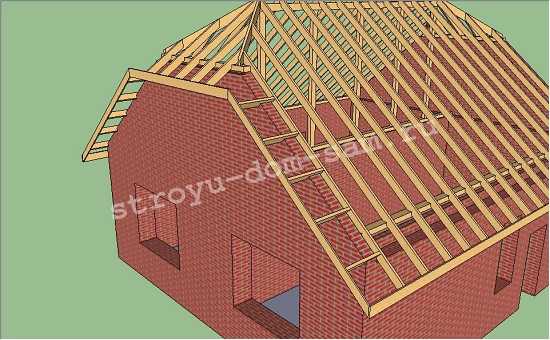

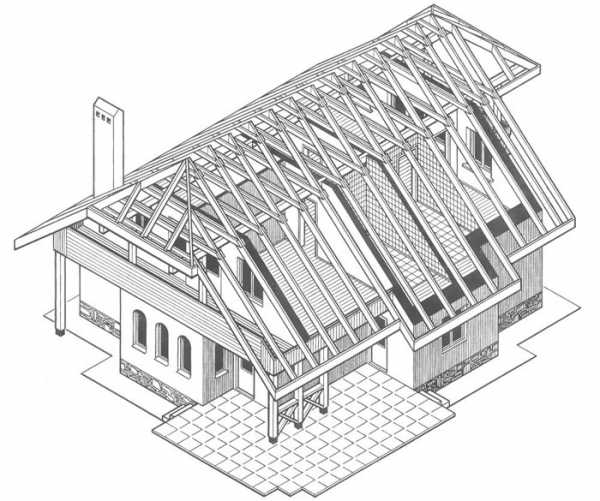

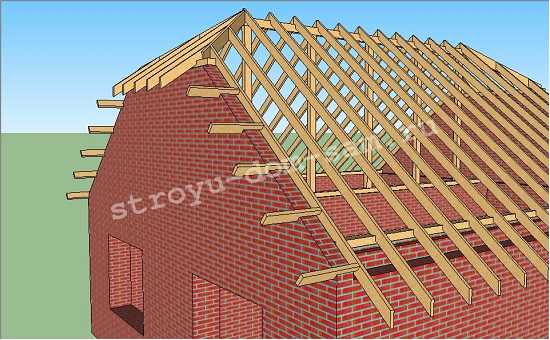

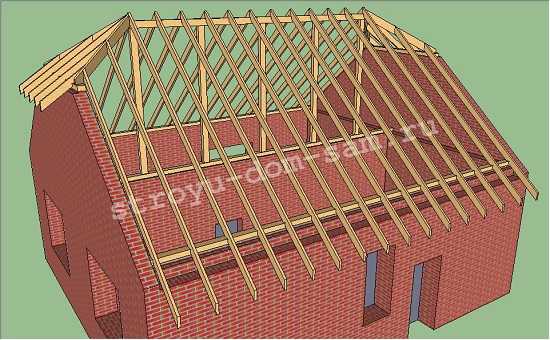

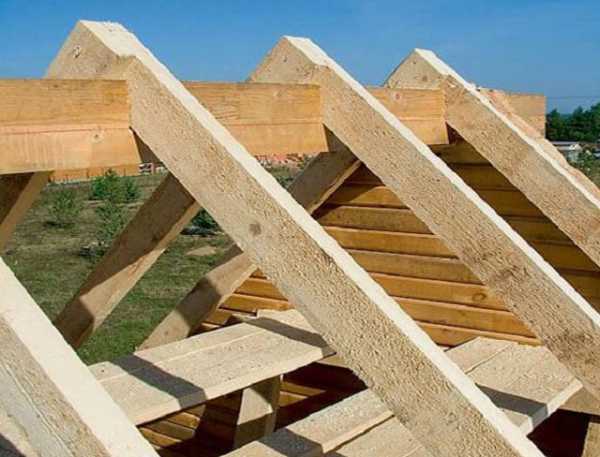

Стропильная система полувальмовой крыши

Как уже упоминалось, стропильная система кровли с вальмами сложна для сборки своими руками, она включает в себя как элементы, имеющиеся в двухскатной крыше, так и новые. Ее характеризует следующая схема:

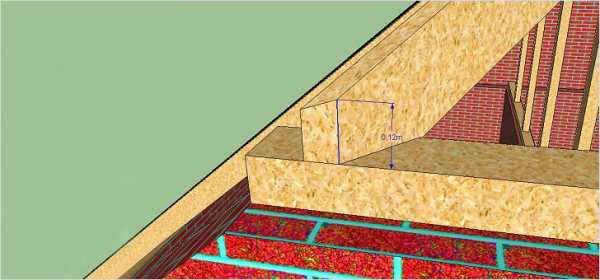

  • Мауэрлат. Это опорный брус квадратного сечения, выполняющий функции основания для скатов крыши. Он распределяет вес крыши по верхней поверхности несущей стены и передает его фундаменту. В отличии от двухскатной кровли, в вальмовой мауэрлат устанавливают не на две перегородки, а на четыре. Им также оснащают окончания фронтонов, несущие нагрузку от вальмовых элементов.
  • Стойки. Вертикальные опоры из бруса, поддерживающие стропильные ноги или конек, ликвидирующие их прогиб под собственным весом. Стойки устанавливают на лежень или затяжку в зависимости от вида стропильной системы.
  • Лежень. Это по сути тот же мауэрлат, установленный на внутреннюю несущую стену. На него устанавливают стоки и подкосы.
  • Коньковый прогон. Брус, на котором соединяются рядовые стропильные ноги, высшая точка, пик крыши.
  • Накосные стропила. Диагональная стропильная нога, которая отходят от конька к углу постройки. Они длиннее, чем рядовые и должны выдерживать большую нагрузку, так как на них опираются нарожники. Поэтому для их изготовления увеличивают вдвое сечение бруса или скрепляют две доски, используемые для рядового стропила.
  • Рядовые стропила. Стропила из досок 100х150 мм, одной стороной опирающиеся на коньковый прогон, а другой на мауэрлат, уложенный на внешние несущие стены. Они устанавливаются в ряд с шагом 60-120 см, в зависимости от ширины утеплителя, и выглядят в точности также как у двухскатной треугольной кровли.
  • Полуноги. Укороченные стропила, верхней частью прикрепленные к диагональным, а нижней – к мауэрлату.
  • Кобылки. Конструкция из досок меньшего, чем стропильные ноги сечения, которые служат для их формирования свеса крыши и карниза, защищающего стены от осадков и ветра.

Виды стропильных систем

В зависимости от планировки будущего строения, стропильная система может значительно отличаться. Различают два типа:

  • Висячая. Такая система подразумевает отсутствие внутри каркаса дома несущих перегородок, которые можно использовать в качестве опоры. Поэтому стропила опираются только на коньковый прогон и мауэрлат, как бы провисая между ними. Так как длинные, массивные ноги полувальмовой кровли существенно распирают стены дома, в стропильную систему вводятся многочисленные дополнительные элементы: затяжки, ригели, подкосы, бабки.

  • Наслонная. Используется, если внутри постройки располагается несущая стена (одна или несколько), и ее можно использовать в качестве дополнительной опоры для стропил. Распирающая нагрузка на стропильный каркас значительно ниже, чем у висячей. Поэтому утяжеляющие элементы не требуются. Даже при минимальном наборе опорных элементов, система будет стабильна и устойчива.

Кровельные мастера советуют использовать наслонный тип стропильной системы для сборки своими руками, если это возможно. Так конструкция кровли выходит более устойчивой к внешним нагрузкам, остается больше места для обустройства чердака.

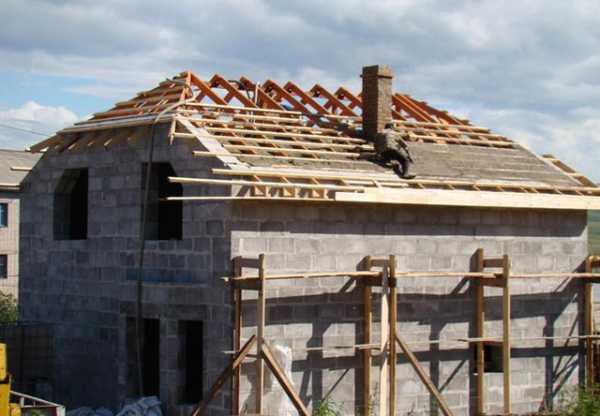

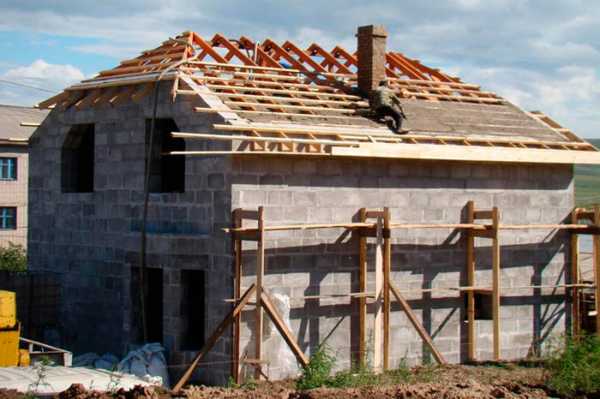

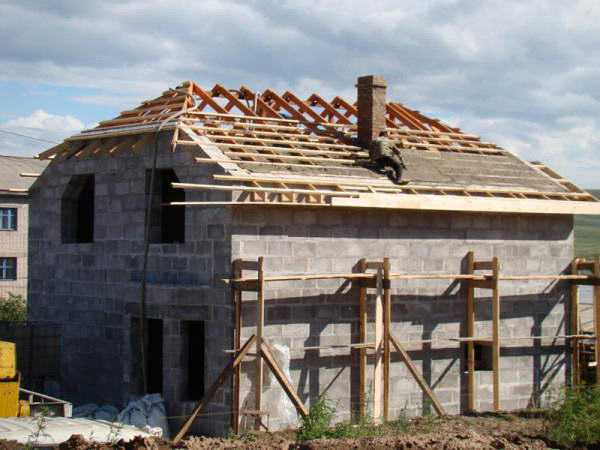

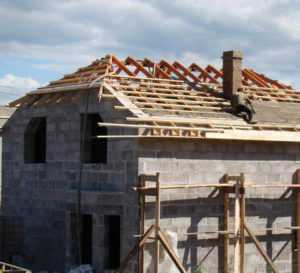

Последовательность монтажа

Строительство полувальмовой крыши – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

  1. Настилают мауэрлат на внешние и фронтонные стены, на которые будут опираться стропила, укладывают лежень на внутреннюю несущую перегородку. Если речь идет о деревянном доме, то закрепляют мауэрлат и лежень металлическими скобами, анкерными болтами. Если же дом строят из кирпича или бетона, то по верхнему краю стен сооружают стяжку – бетонный армированный пояс, в который вмуровывают шпильки. В качестве гидроизоляции между опорным брусом и стеной прокладывают рубероид в несколько слоев. Расстояние между шпильками рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а располагались между ними. Обратите внимание, что важно не переусердствовать с количеством отверстий в мауэрлате, ведь каждое из них снижает его прочность.
  2. На лежень внутренней несущей стены устанавливают вертикальные стойки, соединяют их сверху коньковым прогоном. Главный критерий качества монтажа – строгое соблюдение вертикальности. Угол между каждой стойкой и лежнем вымеряют по нескольку раз, для фиксации используют временные подпорки.

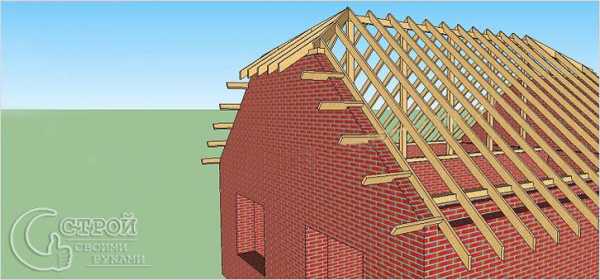

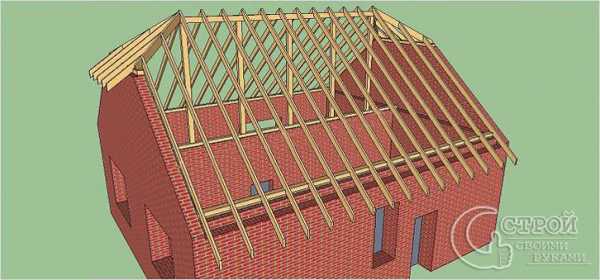

  3. Устанавливают рядовые стропильные ноги, соблюдая шаг 60 или 120 см. Длину стропил берут с учетом двух свесов, которые должны быть не менее 40-50 см.

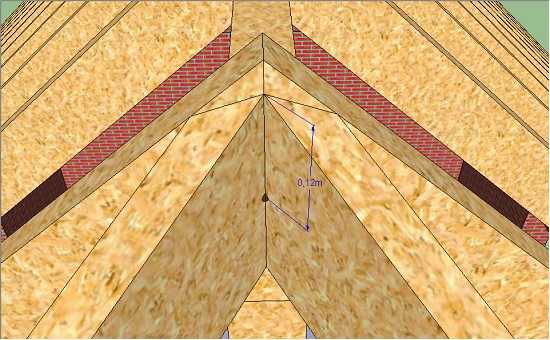

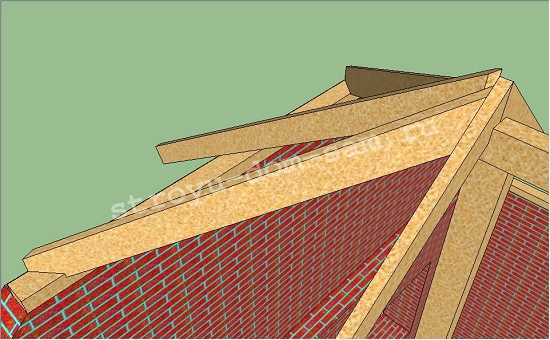

  4. Монтируют диагональные накосные стропильные ноги: в верхней части их прибивают на гвозди, а в нижней фиксируют на металлические уголки.

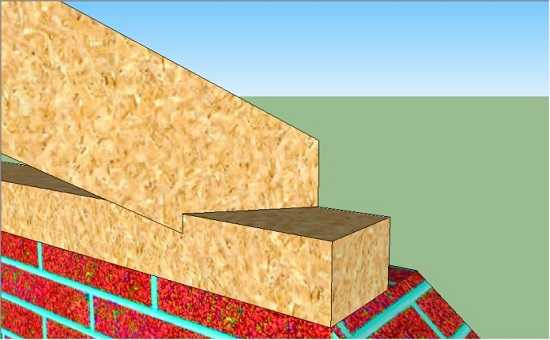

  5. Настилают нарожники, делая в их нижней части выпил под мауэрлат. Их длина также должна включать в себя запас для свеса. К накосным стропилам прикрепляют стропильные полуноги.

  6. Устанавливают карнизные кобылки, ветровые доски, крепления под сливной желоб. Делают гидроизоляцию, обрешетку, которую предусматривает схема настила выбранного кровельного материала.

  7. Раскраивают и настилают кровельный материал с нахлестом 10-15 см между листами или полосами. Доделывают систему водостока.

После завершения наружных работ, переходят к внутренним. Для того. Чтобы мансардное помещение использовать как жилое, полувальмовая кровля должна быть утеплена, ее каркас обшит декоративным материалом. Когда работа закончена, нужно будет лишь регулярно осматривать кровлю, контролировать ее состояние, проводить профилактический ремонт своими руками.

Видео-инструкция

krovlyakrishi.ru

Как построить полувальмовую крышу - строительство полувальмы + фото

Полувальмовые крыши очень удобны при использовании чердака, как жилого помещения. Такая крыша – это скатная конструкция со свесами, сделанными по торцам. Благодаря этому своеобразию, полувальмовая, или голландская, крыша в состоянии выдержать большую ветровую нагрузку. Свесы дополнительно защищают от осадков фронтоны постройки. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее вариации:

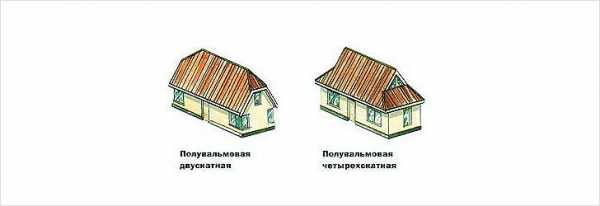

  • двускатный тип полувальмовой крыши;
  • четырехскатный тип полувальмовой крыши.

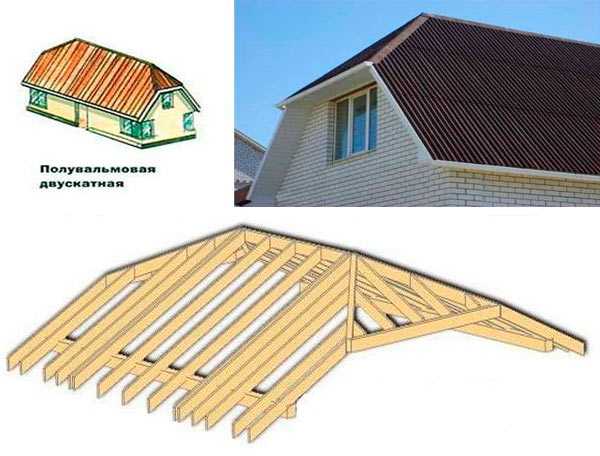

Разновидности полувальмовых крыш

При этом конструкция может претерпевать некоторые индивидуальные изменения, которые зависят от типа кровли, наличия или отсутствия жилой зоны в чердачном пространстве, климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Достоинства полувальмового типа крыши

Четырехскатная полувальмовая крыша

Помимо возможности получить большое и практичное пространство на чердаке и оборудовать его под удобное жилое помещение, а также защиты фронтонов от последствий непогоды, среди преимуществ данной крыши – ее красота, эффектность и возможность воплотить разнообразные варианты.

Обратите внимание! Такая крыша отличается повышенной прочностью конструкции. Она очень хорошо подойдет для местностей с экстремальными условиями климата, обладает также стойкостью к вибрациям.

Недостатки полувальмовой (голландской) крыши

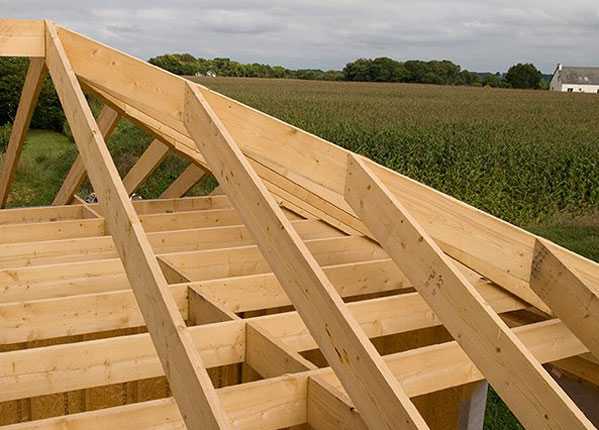

Стропила полувальмы

Среди недостатков возведения голландской крыши:

  • сложность построения системы стропил;
  • большой расход кровельного материала и древесины;
  • сложность очистки и ремонта.

Возвести такую крышу самостоятельно, без помощи специалистов, очень трудно. В стропильной системе присутствует множество элементов, что усложняет постройку.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

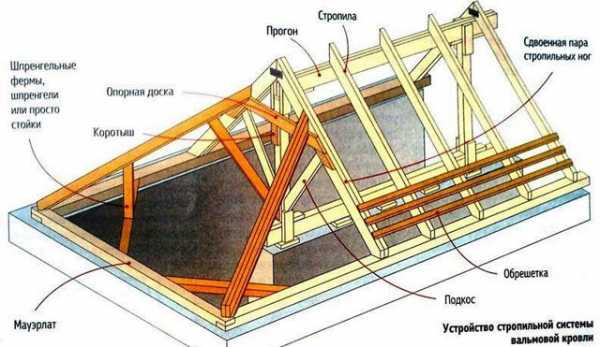

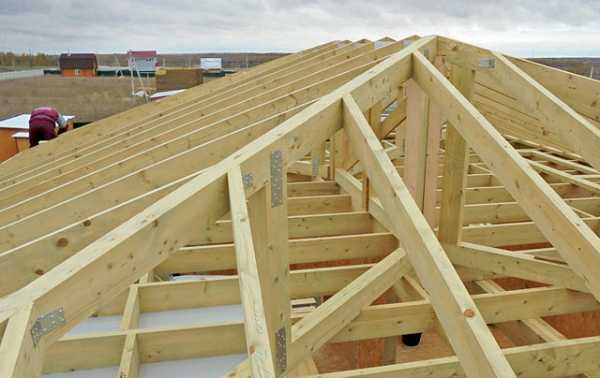

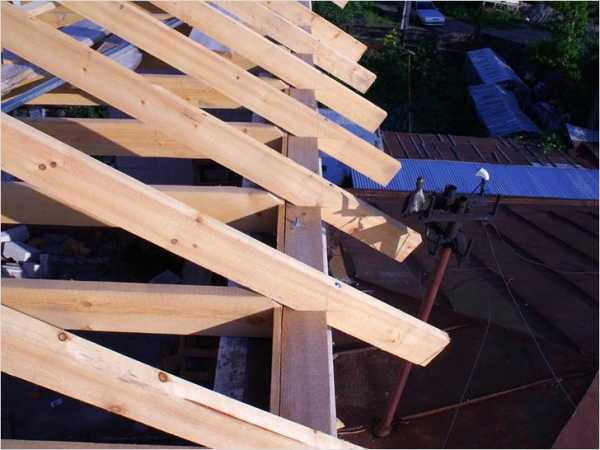

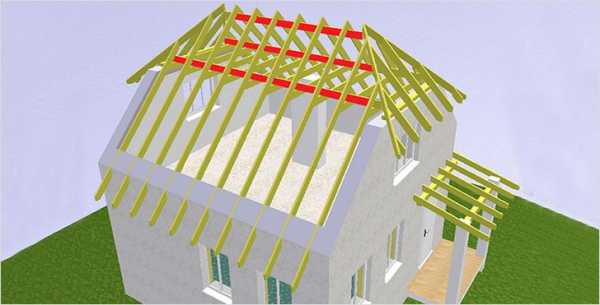

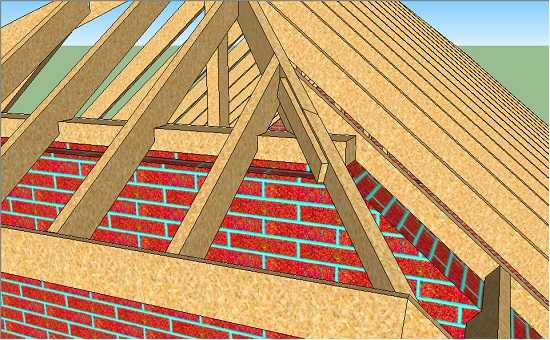

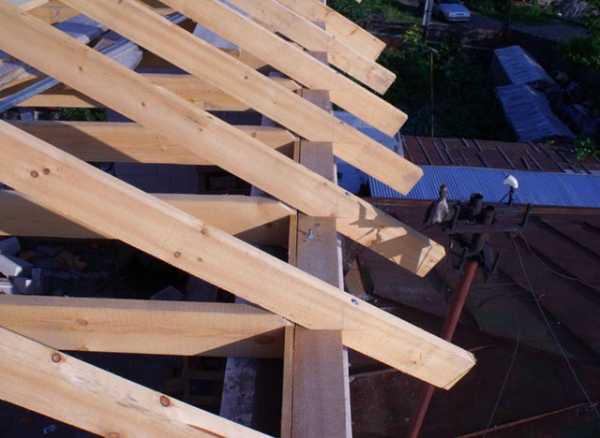

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы.

Обратите внимание! Из усиленной двойной доски делают стропильные полуноги, опирающиеся на нарожники. Спаривание досок помогает достичь требуемой повышенной несущей способности крыши.

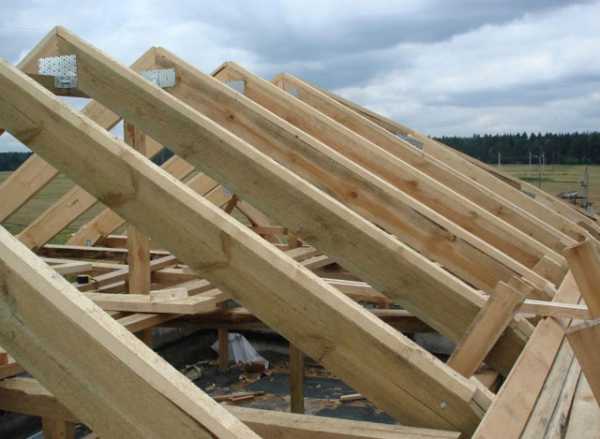

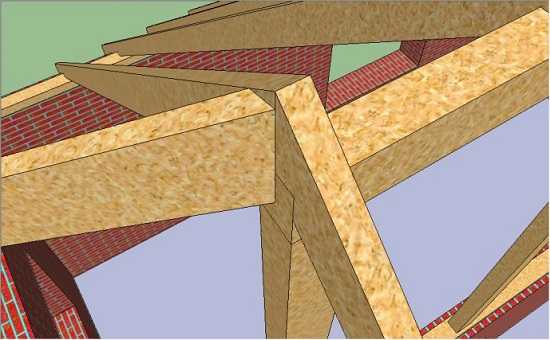

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Завершение постройки полувальмы

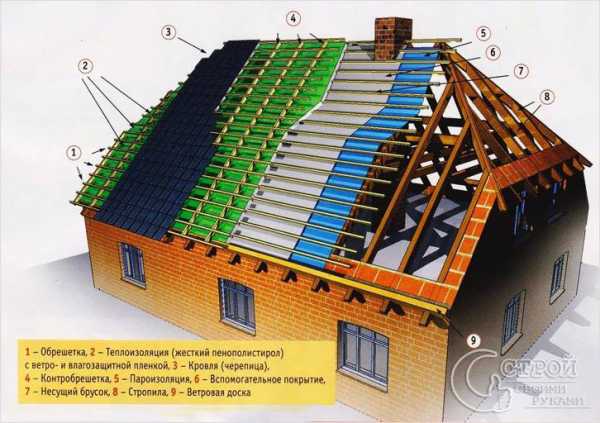

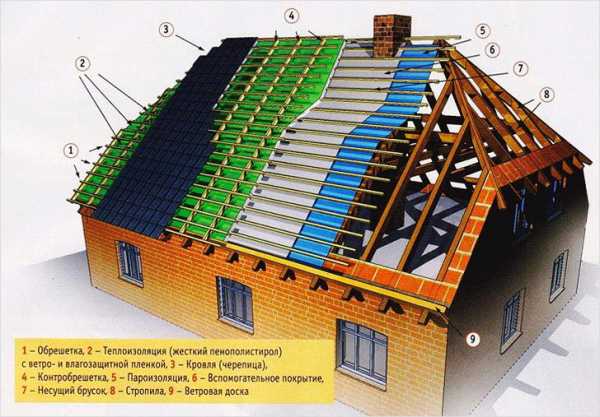

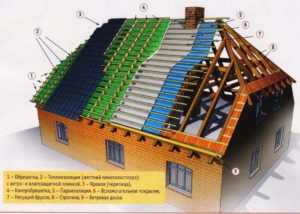

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Обратите внимание! Пароизоляционную пленку лучше использовать с фольгированной стороной, которая защитит от влаги теплоизоляционный слой.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Фото

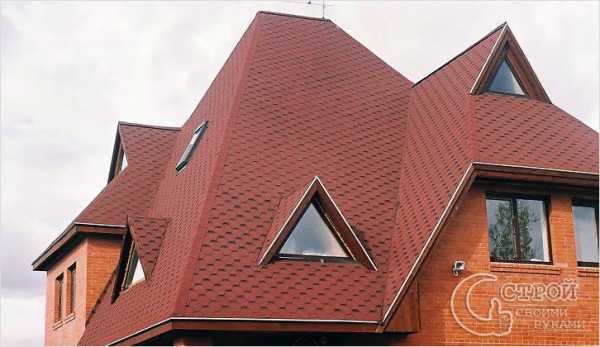

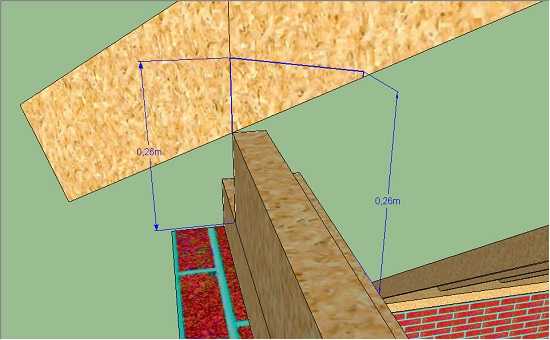

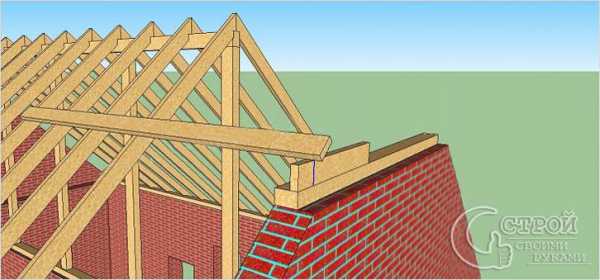

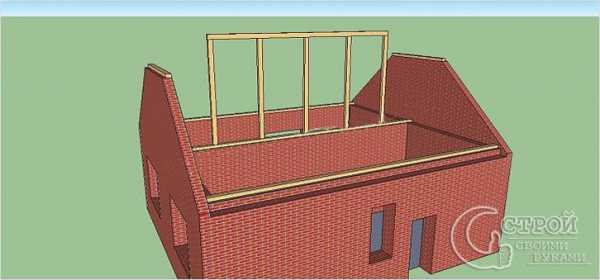

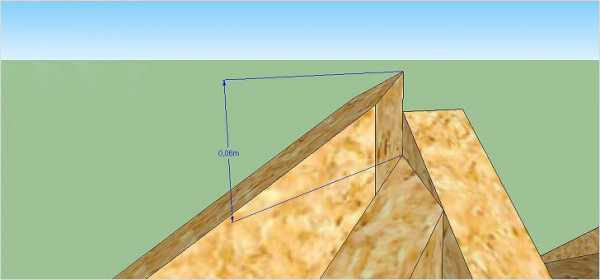

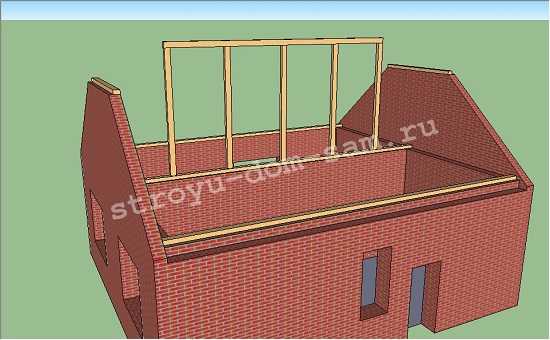

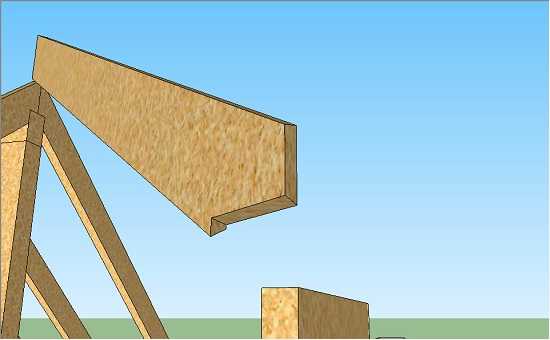

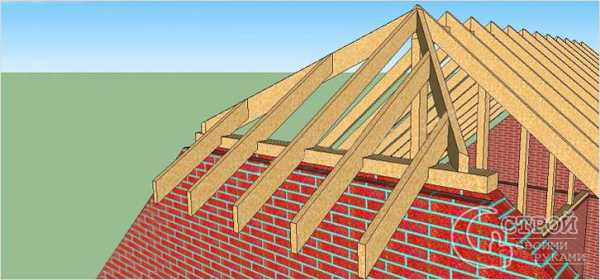

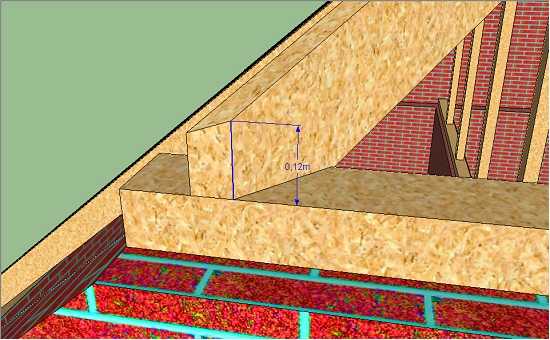

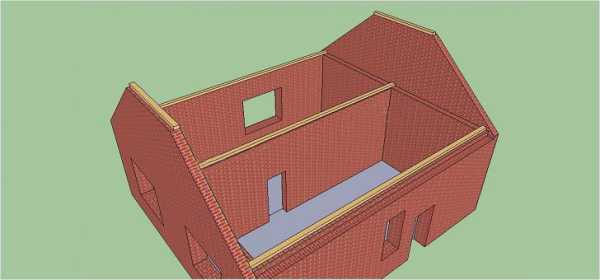

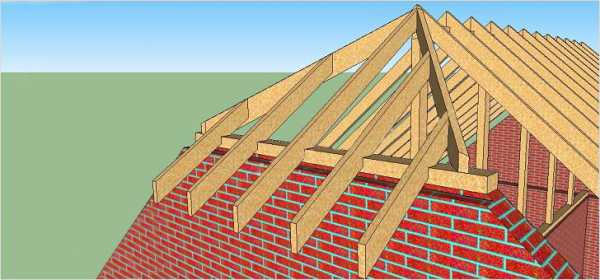

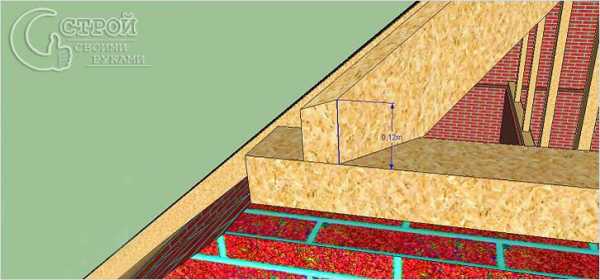

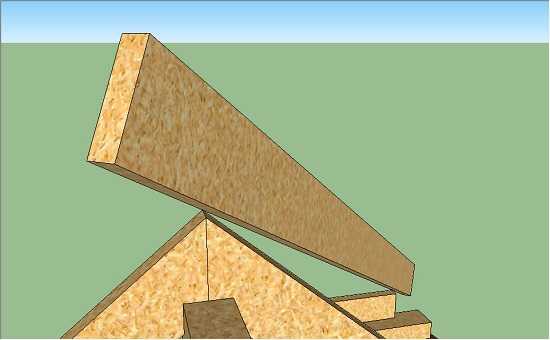

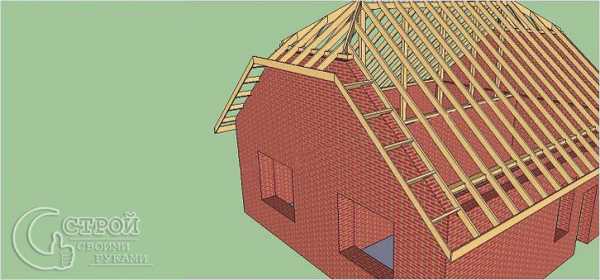

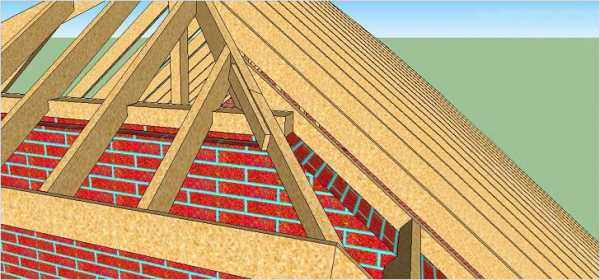

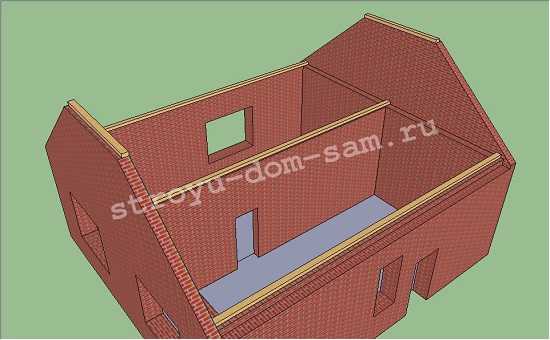

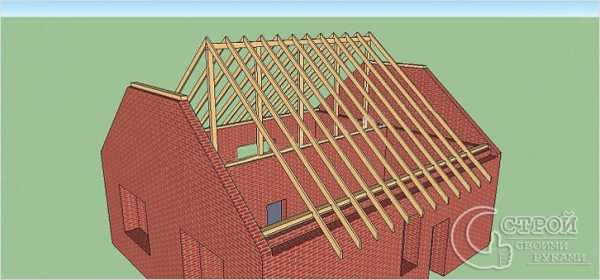

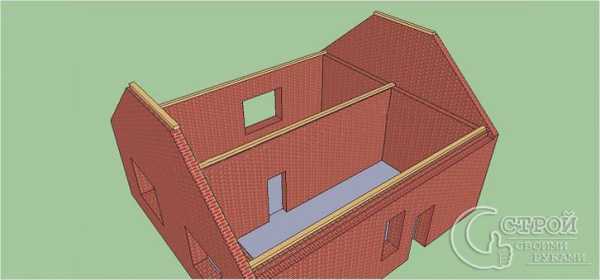

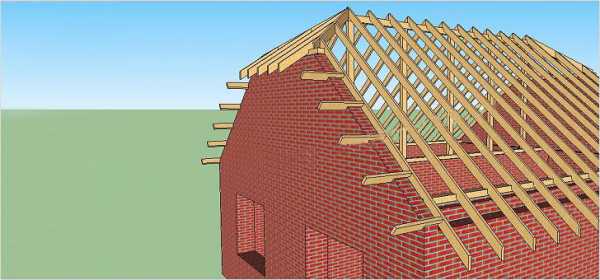

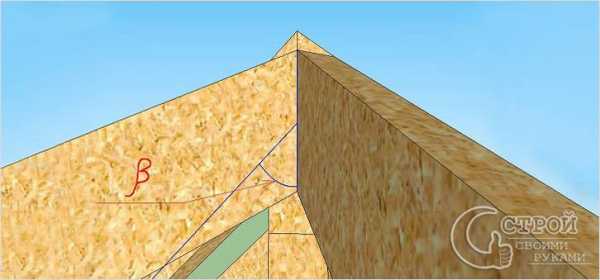

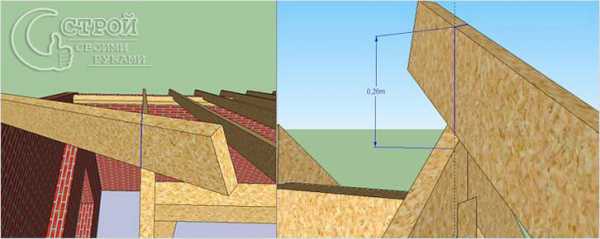

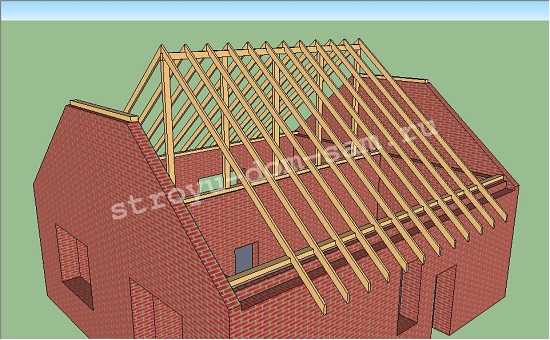

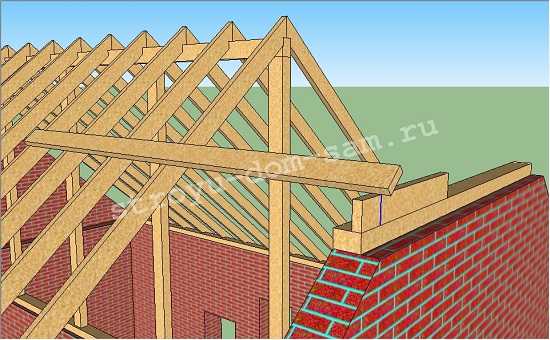

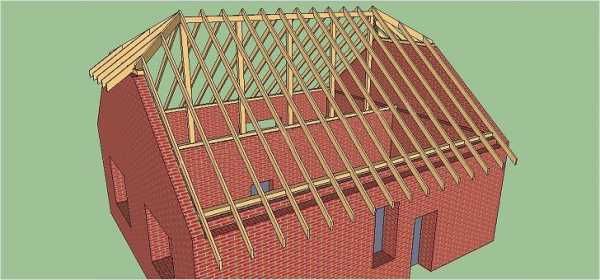

Ставим мауэрлат Установка конькового бруса Установка стропил Определение размеров фронтона Примерка углового стропила Примерка угловых стропил Верхний запил Нижний запил Подгонка углового стропила Скрепление стропил Разметка углового стропила Подгонка по коньку Угол верхнего запила стропила полувальмы Определение угла запила Снимаем необходимые размеры Разметка нижнего запила полувальмы Стропила полувальмы Делаем нарожники скатов Кобылки Установка ветровых досок Удлинение угловых стропил

stroysvoimirukami.ru

Полувальмовая крыша своими руками - строительство полувальмовой крыши (+фото)

Каждый обладатель своего частного дома желает, чтобы его жилище было не только надёжным, прочным и уютным, но и эстетически привлекательным. И в этом отношении далеко не последнюю роль играет вариант конструкции крыши. Конечно, вопрос, что считать красивым является сугубо индивидуальным, но при этом существуют универсальные варианты формы крыши, одинаково подходящие, как для больших особняков, так и для маленьких дачных домиков. Пожалуй, именно к такому варианту конструкции кровли можно отнести полувальмовую крышу.

Почему полувальмовая крыша

Виды полувальмовых крыш

К вопросам предварительной подготовки строительства полувальмовой крыши необходимо подходить со всей ответственностью:

  1. Для кровельных работ необходимо выбирать только качественные материалы.
  2. При монтаже крыши нужно соблюдать максимальную тщательность.
  3. Перед проведением непосредственных работ нужно составить подробный чертёж будущей конструкции и осуществить предварительный расчёт количества необходимых материалов.

Вышеперечисленные правила подготовки актуальны при строительстве крыш любой формы, но особенно это касается случаев, когда выбор пал на полувальмовую крышу.

Полувальмовая крыша является неким симбиозом, при котором сочетаются визуальные и эксплуатационные характеристики обычной двухскатной крыши и так называемой шатровой, то есть многоскатной. Такая конструкция крыши наиболее уместна в местностях с сильными ветрами, которые будут неизбежно оказывать нагрузку на кровлю и чем более обтекаемой будет её форма, тем меньшим будет негативное воздействие. К тому же при полувальмовой форме крыши появляется возможность значительно расширить чердачное пространство и превратить его в дополнительное жилое либо хозяйственное помещение.

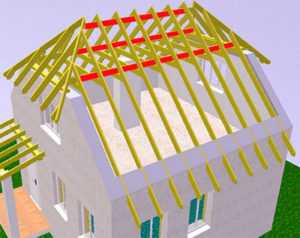

Схема крыши

Необходимо сразу оговориться, что если вы заинтересовались, как сделать полувальмовую крышу своими руками, то нужно отдавать себе отчет в том, что данная форма кровли является достаточно сложной и самостоятельно её изготовить получится вряд ли. Вернее, само построение стропильной системы, с последующими кровельными работами ещё возможно, но перед их выполнением должна быть начерчена её подробная схема, а эти работы лучше всего доверить специалистам, ввиду того, что даже минимальные ошибки на этапе проектирования недопустимы. Да и касаемо монтажных работ следует сказать, что целесообразнее всего обратиться к услугам профессионалов. Однако в тоже время далеко не лишними будут теоретические знания основных этапов возведения данной крыши, чтобы иметь возможность говорить с рабочими "на одном языке".

Этапы строительства

Устройство кровли
  • На первоначальном этапе сооружения полувальмовой крыши по периметру стен необходимо обустроить бетонную стяжку, в которую вертикально монтируют резьбовые шпильки, имеющие диаметр от 10 мм. Расстояние между ними выбирается произвольно, но примерно оно должно составлять 100-120 см. Сверху на эти шпильки укладывается несущий брус, который закрепляется гайками. Мауэрлат готов.
  • Затем необходимо произвести монтаж наслонных и висячих стропил. Висячие стропила устанавливаются на наружные стены, для упрочнения конструкции выполняют затяжку и соединяют стропильные ноги. Один конец наслонных стропил должны иметь в качестве опоры наружную стену, а другой — либо специально выстроенную опору, либо внутреннюю стену.
  • Стропила соединяют с помощью конькового прогона, стропила вальмовых элементов крыши крепят к стропильным элементам двускатной кровли.
  • Промежуточные стропила устанавливают с учетом ширины утеплителя. Затем осуществляют монтаж поперечных балок.
Мауэрлат

Свойства

Говоря о таком виде конструкции крыши, как полувальмовая, необходимо выделить ряд ее эксплуатационных характеристик.

  1. При построении такой крыши можно максимально использовать пространство, которое образуется под кровлей. А также несколько его расширить и сделать более пригодным для проживания.
  2. Подобная форма крыши гораздо более устойчива к воздействию ветровых нагрузок, поэтому подходит для оборудования в местностях с сильными ветрами.
  3. Полувальмовая крыша достаточно оригинально и эстетично выглядит. Способна подчеркнуть индивидуальность и выделить строение.
  4. Данный тип конструкции крыши сочетает в себе качества двухскатного и вальмового варианта.

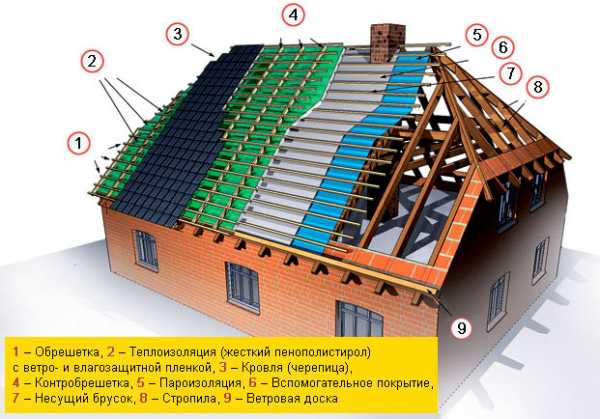

Кровельный пирог полувальмовой крыши

После того, как монтаж стропильной системы будет закончен, можно переходить к выполнению тепло- и гидроизоляционных работ. Слои изолирующих материалов необходимо последовательно уложить на обрешётку стропил и надёжно закрепить. На современном строительном рынке присутствует достаточно обширный выбор различных материалов и выбор сделать есть из чего. Кстати, если присутствует непреодолимое желание непременно приложить руку к проведению работ, то именно укладка изолирующих материалов позволяет его унять. Эта работа не требует особенных знаний. После того как слои изолирующих материалов будут уложены, можно приступать к работам по укладке кровельного материала.

Обратите внимание! Из-за того что полувальмовая крыша имеет достаточно сложную конструкцию, расход материала может быть несколько больше, чем на простую двускатную, и этот фактор необходимо учитывать на этапе планирования и расчёта количества материалов.

Подводя итоги вышесказанного, можно отметить, что перед тем, как сделать выбор в пользу полувальмовой либо какой-то другой формы конструкции крыши необходимо ознакомиться с фото и видео материалами по данной теме. Чтобы иметь как можно более подробное представление о предстоящих работах и возможность посмотреть на конечный результат.

Видео

Фото

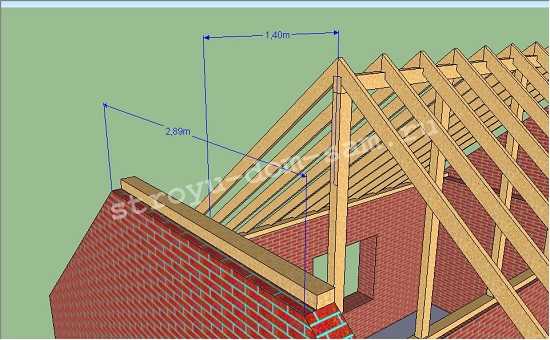

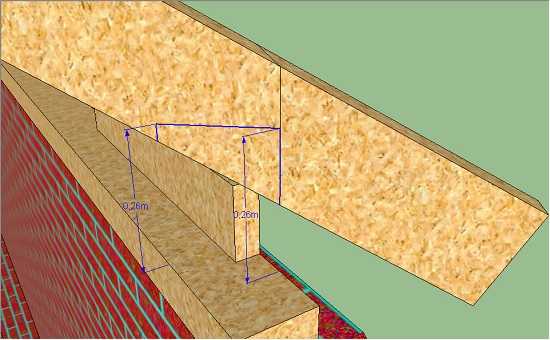

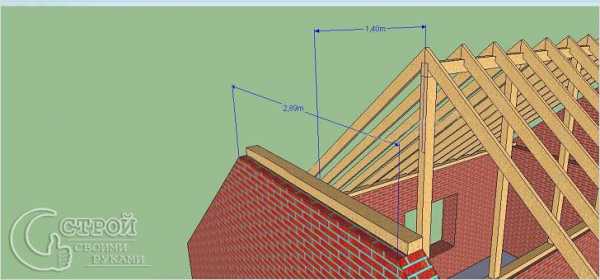

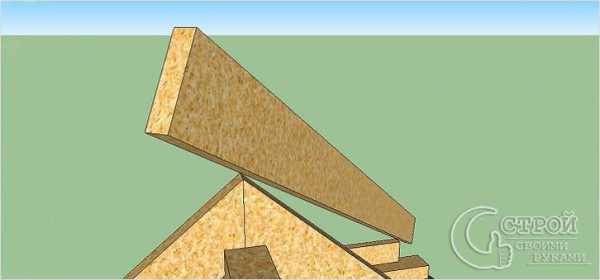

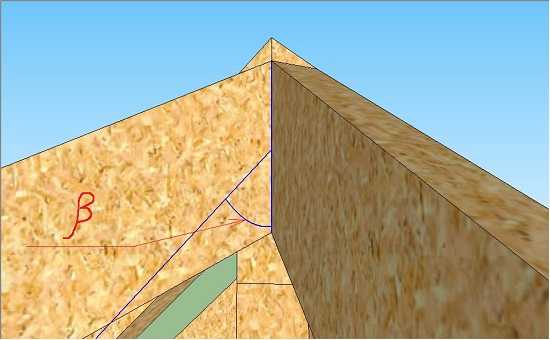

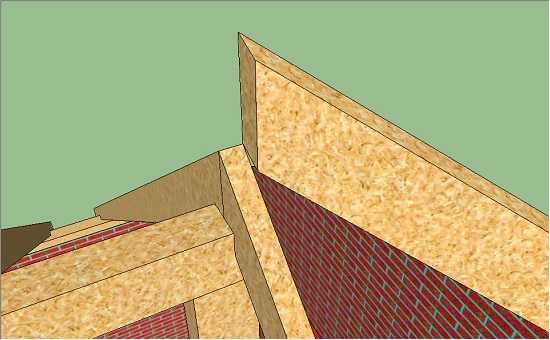

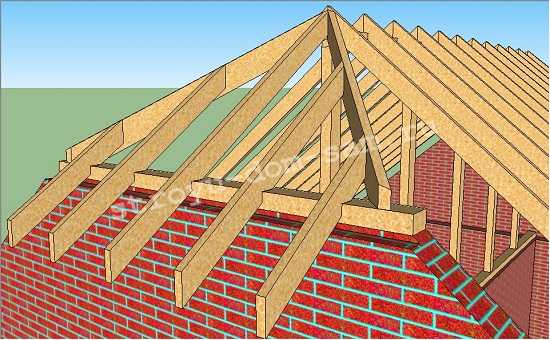

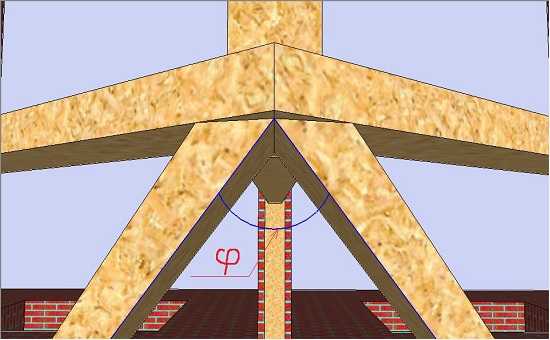

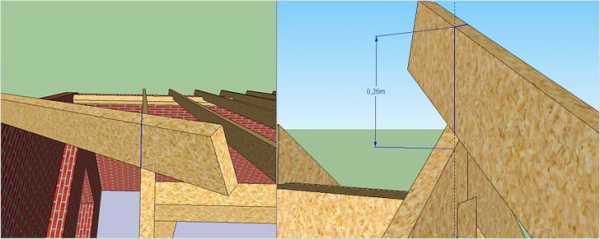

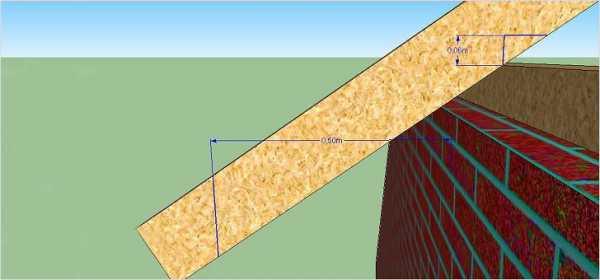

Ставим мауэрлат Монтаж конькового бруса Установка стропил Размеры грани фронтона и расстояния от края конькового бруса до фронтона Будущее угловое стропило Примерка угловых стропил Верхний запил Разметка нижнего запила Готовое угловое стропило Закрепляем Вымеряем угловое стропило Откладываем размер на коньке Угол верхнего запила стропила полувальмы Определяем под каким углом заострить стропило Снимаем необходимые размеры Размечаем нижний запил полувальмы Монтаж полувальм Нарожники скатов Монтаж карнизных кобылок Крепим ветровые доски Наращивание угловых стропил

Последняя редакция: 08.12.2014 Автор: Попов Александр Александрович

kryshasvoimirukami.ru

Полувальмовая крыша своими руками

Полувальмовая крыша представляет собой конструкцию, которая содержит свесы по торцам.

Основное преимущество крыши данного типа заключается в способности выдерживать мощные ветровые нагрузки. Также к достоинствам полувальмовой крыши относят обеспечение дополнительной защиты фронтонов от атмосферных осадков и необычный внешний вид.

Возвести полувальмовую крышу своими руками, не привлекая специалистов, весьма сложно. Для этого нужно правильно выполнить расчеты, а также изучить особенности ее строительства.



Преимущества и недостатки

Конструкция полувальмовой крыши является достаточно сложной. Трудности могут возникнуть как на этапе проектирования, так и при выполнении монтажных работ.

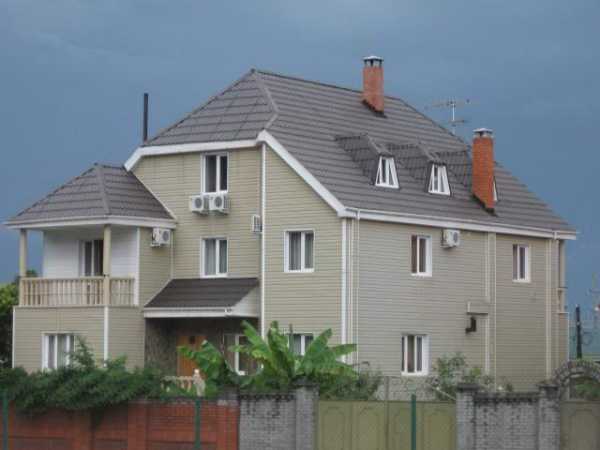

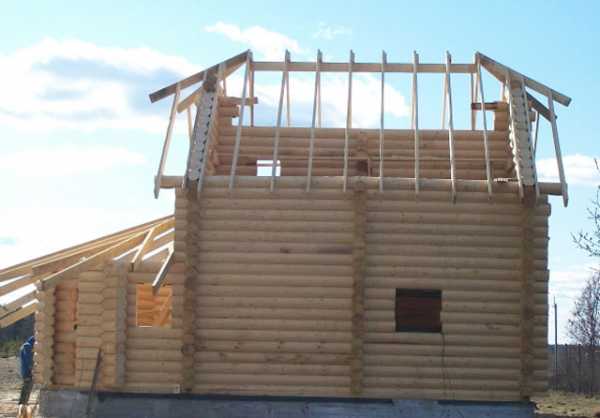

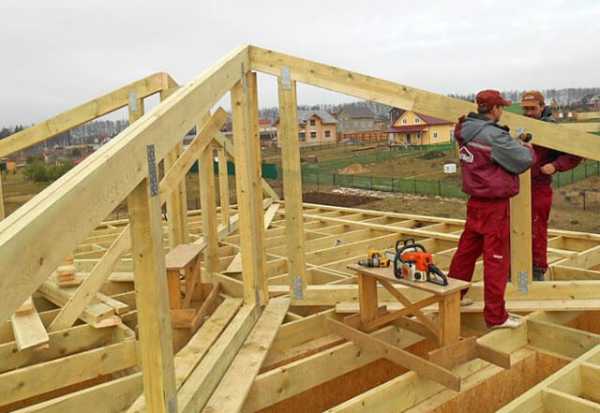

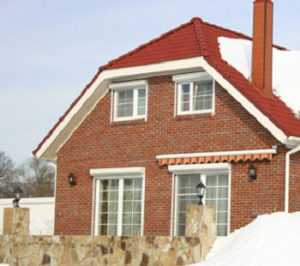

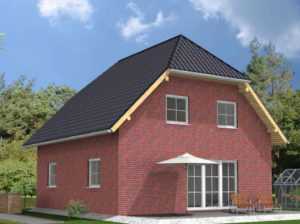

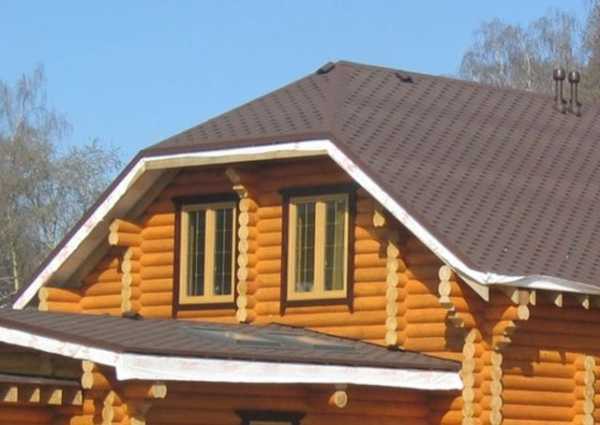

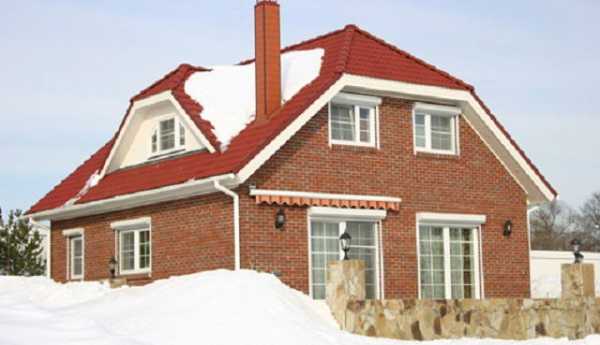

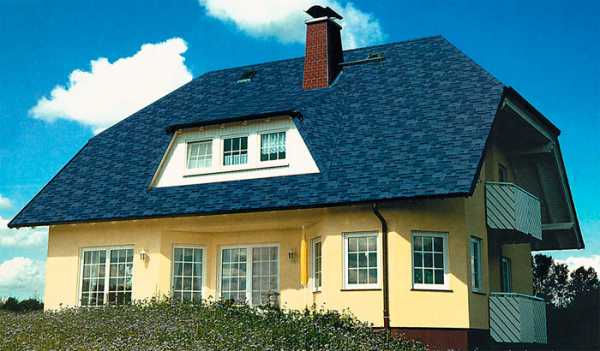

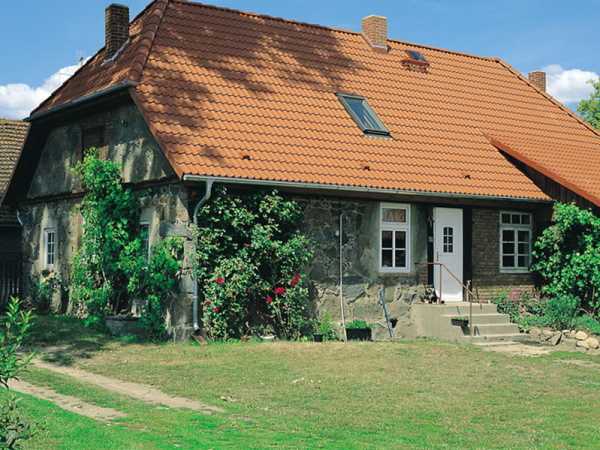

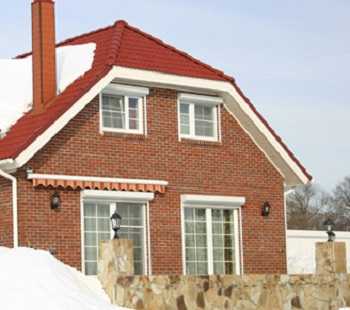

Фото полувальмовой крыши

Кровля этого типа сочетает в себе преимущества шатровой, вальмовой и двухскатной кровли. Фронтоны полувальмовой крыши имеет форму трапеции. Такая форма фронтона создается за счет вальм, отсекающих вершину треугольника.

К плюсам полувальмовой двухскатной крыши можно отнести:

  • Необычный внешний вид. На фоне треугольных двухскатных крыш полувальмовая выглядит как новшество в строительстве частных домов;
  • Сопротивляемость ветровой нагрузке. Полувальмовая двускатная крыша имеет обтекаемую форму, на ней отсутствуют острые углы. За счет этого крыша данного типа обладает хорошей сопротивляемостью ветровым нагрузкам. Это является большим преимуществом при возведении дома в местности с сильными ветрами;
  • Рациональное применение чердачного помещения. Его можно использовать в качестве жилой комнаты или хозяйственного помещения.

К минусам полувальмовой крыши относят:

  • Сложность возведения стропильного каркаса;
  • Большой расход древесины и кровельного материала;
  • Сложность выполнения ремонтных работ;
  • Сложность очистки.

Построить полувальмовую крышу своими руками, не привлекая специалистов, весьма трудно. Ее стропильная конструкция содержит большое количество элементов, что значительно усложняет строительство.

Трудности при возведении крыши

При выполнении монтажных работ могут появиться следующие трудности:

  • Большой вес крыши. Стропильная конструкция полувальмовой крыши является сложной и достаточно массивной. Поэтому для нее требуется прочный фундамент, который способен выдержать подобные нагрузки;
  • Сложность монтажных работ. Возвести стропильную систему полувальмовой крыши своими руками достаточно трудно, поскольку она состоит из множества дополнительных элементов. По этой причине возведение стропильной конструкции лучше доверить профессионалам. Для выполнения монтажных работ необходимы чертежи и расчеты;
  • Расход стройматериалов достаточно большой. Крыша имеет сложную форму скатов и вальмовые элементы. Поэтому расход древесины и кровельного материала будет большим.

Виды стропильных конструкций

Стропильная конструкция будет иметь отличия в зависимости от планировки возводимого здания.

Существует два вида стропильной системы:

  • Висячая. Стропильная конструкция этого типа используется в случаях, когда внутри здания отсутствуют несущие стены, которые можно применить в качестве опоры. Стропила в такой системе опираются лишь на мауэрлат и коньковый прогон. Массивные стропильные ноги в висячей системе оказывают распирающее воздействие на стены постройки. Для его уменьшения в стропильную систему дополняют такими элементами, как подкосы, ригели, затяжки и бабки.
  • Наслонная. Стропильную систему этого вида применяют в случаях, когда внутри здания присутствуют несущие стены, которые могут выполнять роль опоры для стропил. Распирающее воздействие на стены в этом случае намного ниже по сравнению с висячей системой. Поэтому в наслонной системе не применяют утяжеляющие элементы. Наслонная стропильная конструкция будет устойчивой и стабильной даже при минимальном количестве опорных элементов.

Кровельщики рекомендуют по возможности использовать наслонную стропильную систему для самостоятельной сборки. Такая кровельная конструкция будет белее стойкой к внешним нагрузкам. К тому же будет больше пространства для обустройства чердачного помещения.

Монтаж стропильной конструкции

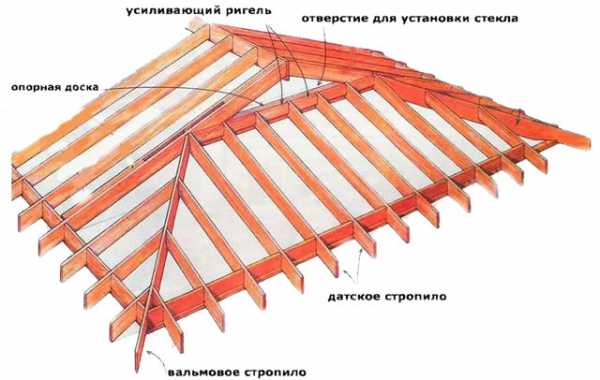

Стропильная система полувальмовой крыши состоит из следующих элементов:

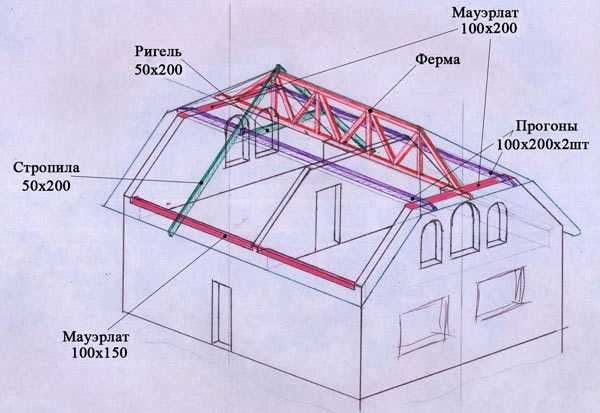

схема полувальмовой крыши

  • Мауэрлат. Этот элемент является основанием для кровельных скатов. Его изготавливают из бруса квадратного сечения. Основная функция мауэрлата- равномерное распределение веса крыши по верхней плоскости несущей стены здания. При возведении полувальмовой крыши мауэрлат необходимо монтировать на четыре перегородки;
  • Стойки. Это опоры из бруса, установленные в вертикальном положении. Они поддерживают конек и стропила. Благодаря стойкам эти элементы не прогибаются под собственным весом. Монтируют стойки на затяжки либо лежень;
  • Лежень. Представляет собой брус, лежащий на внутренней несущей стене. Служит опорой для подкосов и стоек;
  • Коньковый прогон. Является высшей точкой крыши. На этом брусе соединяются рядовые стропила;
  • Накосные стропила. Это стропила, один край которых упирается в конек кровли, а другой в угол здания. Длина этих стропильных ног больше, чем у рядовых. На этот элемент каркаса крыши оказывается значительная нагрузка, поскольку они служат опорой для нарожников. Накосные стропила обычно изготавливают из двух досок, скрепленных между собой. Иногда вместо сдвоенных досок используют клееный брус требуемой длины;
  • Рядовые стропила. Их изготавливают из досок сечением 100×150 миллиметров. Стропила полувальмовой крыши одним краем упираются в мауэрлат, а другим — в коньковый прогон. Внешне они выглядят так же, как стропила двухскатной треугольной крыши. Шаг стропильных ног должен составлять от 60 до 120 сантиметров. Однако при выборе расстояния между стропилами необходимо учитывать ширину утеплителя;
  • Полуноги. Это укороченные стропила. Их нижнюю часть крепят к мауэрлатному брусу, а верхнюю – к диагональным стропилам;
  • Кобылки. С помощью этого элемента формируется карниз и свес крыши. Сечение досок, используемых для конструирования кобылок, должно быть меньше сечения стропил.

По виду вальм крыши делят на:

  1. Голландские(двухскатные). Вальма обрезается в нижней части, а к карнизному свесу идет фронтон, имеющий форму трапеции.
  2. Датские(четырехскатные). Крыши этого вида делаются в обратном порядке. От карнизного свеса идет трапециевидная вальма, над которой монтируются небольших треугольные фронтоны.

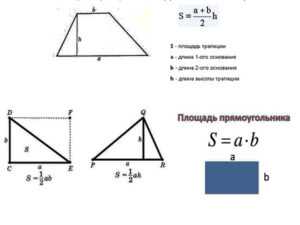

Расчет площади крыши

Расчет площади крыши выполняется достаточно просто. Крышу постройки необходимо разделить на несколько фигур.

Если нужно найти площадь голландской крыши, то кровельные скаты разбивают на трапеции и прямоугольники. Для нахождения площади прямоугольника нужно умножить его длину на ширину. Для определения площади трапеции необходимо умножить сумму ее оснований на высоту, а затем полученное значение разделить на два. Затем нужно сложить полученные площади фигур и умножить их на два. В результате получится площадь скатов крыши.

Затем нужно вычислить площадь треугольников. Для этого необходимо умножить высоту треугольника на длину основания, а затем разделить на два. Для получения общей площади крыши нужно сложить площади всех скатов.

При расчете площади датской крыши скат делят на прямоугольник и несколько треугольников. Для вычисления площади прямоугольника следует воспользоваться вышеописанным способом. Для расчета площади треугольника нужно умножить его катеты, а затем полученное произведение разделить на два. Затем нужно сложить площади нескольких треугольников и прямоугольника. В получится площадь ската. Ее необходимо умножить на два.

Затем нужно вычислить площадь вальмовых скатов. Полученную площадь нужно умножить на два. Для вычисления площади датской крыши нужно сложить данные значения.

Монтажные работы

Возведение полувальмовой крыши своими руками является очень трудоемким и сложным процессом.

Поэтому данную работу лучше доверить профессионалам.  Устройство полувальмовой крыши состоит из следующих этапов:

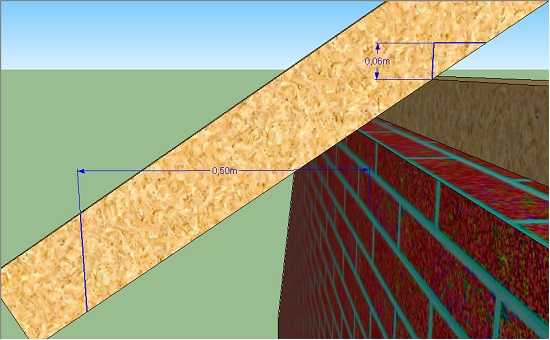

  1. Первым делом выполняют монтаж мауэрлата. Его укладывают на фронтонные и внешние стены здания. Затем на внутреннюю несущую стену укладывают лежень. При строительстве деревянного дома лежень и мауэрлат фиксируют с помощью анкерных болтов либо металлических скоб. Если стены дома построены из бетона либо кирпича, изготавливают бетонный армопояс. В него вмуровывают шпильки, с помощью которых будет фиксироваться мауэрлат. Между стеной дома и мауэрлатным брусом укладывают несколько слоев гидроизоляционного материала. Для этих целей обычно применяют рубероид. При изготовлении армирующего пояса важно правильно рассчитать расстояние между шпильками. Эти крепежные элементы должны располагаться между местами закрепления стропил. Важно отметить, что количество отверстий в мауэрлатном брусе не должно быть слишком большим. Поскольку каждое отверстие уменьшает его прочность.
  2. Далее выполняется монтаж вертикальных стоек. Их необходимо устанавливать на лежень, который располагается на внутренней несущей перегородке. Сверху вертикальные стойки соединяют коньковым прогоном. При выполнении монтажа стоек важно следить за тем, чтобы они были строго в вертикальном положении. Для этого угол между лежнем и каждой вертикальной стойкой проверяют несколько раз. Стойки фиксируют с помощью временных подпорок.
  3. На следующем этапе выполняется монтаж стропил. Шаг между ними должен составлять 60-120 сантиметров. При расчете длины стропильных ног необходимо учитывать два свеса. Их длина должна быть от 40-50 сантиметров.
  4. Фиксация диагональных стропил выполняется следующим образом: нижние их края фиксируют металлическими уголками, верхние прибивают гвоздями.
  5. Далее выполняется монтаж нарожников. При этом необходимо в их нижней части сделать выпил под мауэрлатный брус. При расчете их длины также нужно учесть запас под свес. К накосным стропильным нога крепятся стропильные полуноги.
  6. Выполняется монтаж ветровых досок, карнизных кобылок, а также крепежей под систему сливных желобов. Далее выполняется укладка гидроизолирующего слоя и монтаж обрешетки.
  7. Настил кровельного материала. Между полосами и листами материала должен быть нахлест от 10 до 15 сантиметров. Затем завершается монтаж водосточной системы.
  8. Когда работы снаружи будут закончены, можно переходить к внутренним. Мансардное помещение можно применять в качестве жилого, однако для этого необходимо выполнить утепление крыши, а затем обшить отделочным материалом.



Похожие статьи :

info-krovlya.ru

стропильная система своими руками, схема двухскатной кровли, мансардная четырехскатная крыша, расчет конструкции с фронтонами

Содержание:

Полувальмовая четырехскатная крыша считается самой интересной моделью, которая в числе множества других вариантов пришла в Россию из северной Европы. Крыша имеет обтекаемую форму, которая делает ее более устойчивой к сильным порывам ветра.

Благодаря укороченным треугольным скатам значительно увеличивается полезная площадь чердачного пространства без сооружения на стенах массивной кровельной конструкции. Здания с такой крышей выглядят достаточно стильно независимо от количества этажей и назначения.


Единственным недостатком полувальмовой крыши является достаточно сложная технология строительства. Но если знать и понимать, как устроена стропильная система такой крыши, и сделать правильный расчет полувальмовой крыши, можно справиться с работой самостоятельно.

Разновидности полувальмовых крыш

Полувальмовую конструкцию нельзя назвать четырехскатной, хотя основой для нее является технология возведения крыши конвертом. В ней имеются элементы и двухскатной, и четырехскатной конструкции, а при возведении используются методы обоих сооружений.

Конструкция полувальмовой крыши имеет несколько особенностей, которые несколько отличают ее от четырехскатного семейства. Во-первых, вальма такой крыши немного укорочена. Во-вторых, к ней примыкает часть фронтона, если дом каменный, или щипца, если дом деревянный. По отношению к этим стенкам укороченный треугольник располагается под углом, который может быть вогнутым или выпуклым. Сама вальма может быть расположена в верхней части щипца или фронтона или внизу этих стенок.


В зависимости от формы и расположения элементов полувальмовой двухскатной крыши выделяют два вида конструкций:

  • Голландская крыша имеет вальму в форме трапеции, которая расположена в нижней части фронтона. Верх трапеции соединяется с вертикальным треугольником, формируя вогнутый угол. Треугольник может быть полностью зашитым или иметь оконный проем.

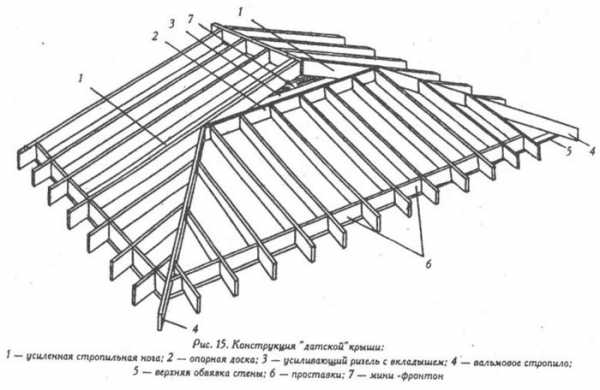

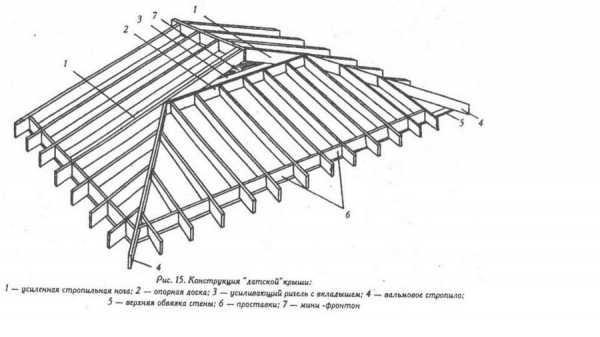

  • У датской крыши треугольная полувальма располагается в верхней части ската. Ее основание соединяется с вертикальным фронтоном, образуя выпуклый угол.

На основе этих конструкций создаются различные варианты крыш. Они могут различаться по высоте и форме элементов, иметь разные скаты и угол их наклона. Довольно часто встречаются четырехскатные конструкции с одиночными элементами полувальмовой крыши.


Независимо от выбранной комбинации установка стропильной системы выполняется на основе двускатной крыши, то есть с использованием наслонного или висячего способа. Наслонная стропильная система устраивается в том случае, когда есть возможность создать прочную опору для верхней части стропильных ног. В противном случае устанавливают висячую стропильную систему. В обеих ситуациях нижние пятки стропил должны иметь опору на мауэрлат, балки перекрытия, верхний ряд бревенчатого или брусового дома.

В целом стропильная система возводится на базе одного из способов устройства полувальмовой крыши или на их комплексном использовании. Если разобраться в тонкостях этих методов, можно своими руками сделать крышу по датской или голландской технологии, а также совместить укороченные вальмы с обычной скатной крышей.

Устройство стропильной системы по голландской технологии

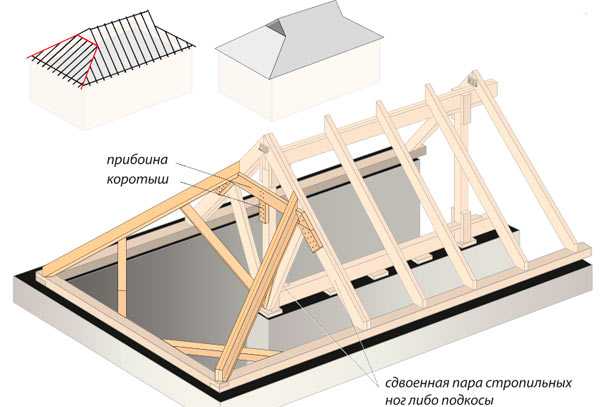

Конструкция полувальмовой крыши с фронтонами в виде треугольника, сооружается с небольшими отличиями от обычной четырехскатной крыши. Голландская полувальмовая крыша немного отличается от запечатанного почтового конверта (прочитайте: "Чем хороша крыша конверт – виды и правила монтажа своими руками").

Ее схема напоминает раздвоенный прямоугольник с трапециями по бокам. Начальные шаги ведутся по технологии устройства традиционной четырехскатной крыши.

Создание основы

В первую очередь монтируются опоры, необходимые для укладки прогона под коньком. Опорные стойки можно заменить рамой, у которой верхняя часть будет выступать в качестве прогона. Далее можно выполнять установку стропильных ног. Различия в технологии начинаются в тот момент, когда выполняется установка стропил и нарожников голландской полувальмовой крыши. Именно эти элементы формируют плоскость укороченного пятиугольного ската.

Диагональные стропилины посредством врубки присоединяются к прибоине. Этот элемент представляет собой доску толщиной более 5 см и прибивается горизонтально между рядовыми стропилами. Верхняя часть центральных нарожников фиксируется к прибоине с помощью гвоздей или уголков. Монтаж остальных нарожников выполняется следующим способом: верхнюю часть прибивают к диагональным стропилинам, опорой нижней части становится мауэрлат или балка перекрытия.


Усилить зону половинчатой вальмы можно с помощью подкосов, которые устанавливают в местах соединения перемычек и рядовых стропилин. Крайняя ферма собирается из сдвоенных стропилин. В том месте, где перемычка прибита к стойке, дополнительно прибивают отрезки досок - коротыши. Эти элементы помогают предотвратить деформационный процесс конструкции от повышенных нагрузок.

Треугольный фронтон, располагающийся над половинчатой вальмой, необходимо обшить, используя доски или любой листовой материал. Наиболее эффективный вариант - устройство оконного проема в этом треугольном элементе. Даже небольшие окна являются источником естественного освещения и вентиляции.

Совмещение голландской и датской технологии

На основе голландской версии разрабатывается большое количество вариантов крыши. Один из них предполагает использование вместо треугольного фронтона полувальмы такой же формы. Этот элемент при соединении с укороченным скатом в форме пятиугольника образует выпуклый угол. Однако в некоторых случаях возможно образование вогнутого угла между этими элементами. На схеме конструкция имеет сходство с обычным конвертом, но на практике проекция вальмовых элементов имеет некоторые отличия.


Отличия наблюдаются в технологии монтажа. Основная часть полувальмовой двускатной крыши монтируется в зависимости от выбранной технологии, наслонные или висячие стропильные ноги. Далее для создания характерного излома рядом с крайней стропильной фермой устанавливают укороченные стропила.

На их углах располагают диагональные стропила. Остальные работы выполняются в соответствии с чертежами голландского варианта по описанной выше схеме стропильной системы полувальмовой крыши. Верхний треугольный элемент выполняется по датской технологии.

Устройство стропильной системы крыши по датскому методу

Крыши, возведенные по датской технологии, имеют много интересных моментов, как и голландская крыша. Но стропильная система устраивается немного другим способом. В целом оба варианта крыши представляют собой два яруса, водруженных друг на друга.


Именно таким способом обустраиваются ломаные конструкции в случае предполагаемого размещения мансарды в чердачном пространстве.  Но ломаная крыша обходится в несколько раз дороже, чем полувальма. Это призывает более подробно изучить последний вариант.

Пошаговое строительство крыши по датской технологии

Датская крыша имеет вальму треугольной формы, а примыкающий к ней фронтон выполнен в форме трапеции. На первый взгляд схема крыши имеет сходство с вальмовой конструкцией, но укороченная вальма меньшего размера, а ее углы не имеют совпадений с углами крыши.


Чтобы не совершить ошибок во время строительства полувальмовой крыши своими руками, важно правильно составить проект крыши и рассчитать элементы стропильной системы. При этом не нужно вычислять размер каждого элемента, можно определить параметры самой большой детали. Для остальных деталей допускает применять такие же мерки или немного меньше.

Коньковая часть стропильной системы

Началом строительства стропильной системы полувальмовой крыши, как и других вариантов, является установка мауэрлата. Он выступит в качестве опоры для нижней части основных и диагональных стропилин. При этом точки опор будут располагаться на разной высоте, что объясняется неравнозначной высотой несущих стен и фронтонов.


Первые этапы строительства выглядят следующим образом:

  • Сооружают мауэрлат, конструкция которого отличается от стандартного варианта. Брус нужно укладывать несколькими полосами. Первая укладывается на одной линии с внутренней плоскостью несущих стен. Вторая - по центральной линии внутренней несущей стены. Третья - вровень с внутренней поверхностью фронтонов.
  • Укладывают балки перекрытия. Они должны располагаться под прямым углом к мауэрлату на основных несущих стенах. Если нет возможности использовать цельный брус, лучше всего подбирать элементы, чтобы место стыка располагалось на внутренней несущей стене.
  • Устанавливают опоры для прогона под коньком на несущую стену внутри дома. Крайние опоры устанавливают на расстоянии, равном длине основной крыши. Рядовые стойки равномерно распределяются на этом участке. В этом случае нагрузка будет одинаковой во всех частях крыши. Перед креплением опор нужно обязательно проверить вертикальность их установки, используя для этой цели отвес или строительный уровень. Закрепленные стойки на время усиливают вспомогательными элементами.
  • Установку рядовых стропилин основной части крыши выполняют по наклонной или висячей технологии.

Монтаж вальмовых стропилин своими руками

Диагональные стропильные ноги в мансардной полувальмовой крыше предназначены для соединения края конька и углов фронтона. Их изготовление и установка имеет несколько специфических моментов, которые позволяют проделать достаточно точную работу:

  • Вровень с внешней стороной мауэрлата на фронтоне устанавливают обрезанную доску размером 5*15 см и фиксируют ее одним или двумя гвоздями. Этот элемент позволяет сделать отметку места врубки, не выполняя лишних действий.
  • Параллельно прогону под коньком на три или четыре рядом расположенные стропилины укладывают еще одну доску. Проверяя горизонтальность расположения, этот элемент подтягивают до ранее прибитой доски. Место пересечения этих элементов является точкой, через которую проводят горизонтальную линию запила.
  • Используя доску 5*20 см, изготавливают диагональную стропилину. Для этого заготовку прикладывают к верхней части крайней фермы и к углу обрезанной доски. Для упрощения процесса все действия рекомендуется выполнять с напарником: один придерживает заготовку, другой делает отметку.
  • На внешней стороне доски проводят горизонтальную линию, придерживаясь центральной оси.
  • Определяют величину верхнего запила и переносят ее на нижний край заготовки.
  • Полученное значение откладывается в четырех точках, определяющих объемное изображение стропилины.
  • Заготовку снимают на землю и выполняют необходимые запилы.


Перед тем, как устанавливать диагональные стропильные ноги, необходимо убрать вспомогательную доску с мауэрлата. Готовые элементы устанавливаются на место и прочно закрепляются. Крепление стропилины вверху можно выполнять с помощью гвоздей, а внизу лучше использовать уголки.

Установка стропильных ног полувальмовой двухскатной крыши

Высота диагональной стропилины в месте крепления к мауэрлату должна быть измерена. Аналогичное расстояние отмеряют от вершины конькового бруса и делают отметку. От этой точки до середины фронтона натягивают шнурок, по которому следует ориентироваться в процессе изготовления центральных стропилин.

Центральная нога полувальмы устанавливается следующим образом:

  • Измеряют угол между натянутым шнурком и опорой, это необходимо для точного определения линии верхнего запила.
  • Измеряют угол между диагональными стропилинами, он поможет точно снять грани для более плотной посадки в узел.
  • Берут доску определенной длины и размером 5*15 см, делают запил по значению первого угла и затачивают его до получения углового выступа со вторым значением.
  • Выполняют примерку заготовки. Для этого ее прикладывают к натянутому шнурку сверху и измеряют расстояние от конька до верха заготовки.
  • Полученный результат переносят на нижний край доски. Расстояние откладывают строго по вертикали и проводят горизонтальную линию. Так создается запил врубки в нижней части конструкции.
  • После врубки приходит очередь линии нижнего запила. С помощью рулетки отлаживают ширину карниза и проводят вертикальную линию до пересечения с диагональной стропилиной.
  • Сразу крепить вальмовую ногу не рекомендуется, ее можно использовать для изготовления нарожников.

Нарожники изготовляют по аналогичной методике, но здесь важно учитывать фактические размеры и особенности установки.

Завершение монтажа стропильной системы

Завершив установку всех элементов стропильной системы, включая укороченные стропилины, необходимо выполнить завершающие работы. Они предполагают подготовку стропильной системы к монтажу обрешетки и покрытия полувальмовой кровли выбранным материалом.


Для выполнения завершающих действий нужно сделать следующее:

  • Смонтировать фронтонные кобылки, которые сформируют торцевые свесы. Эти элементы следует закреплять на крайних нарожниках основных скатов и упирать в наклонные элементы фронтона. Кобылки следует располагать на расстоянии около 1 метра друг от друга. Если основная коробка выполнена из бетона или кирпича, необходимо позаботиться о гидроизоляции элементов. Причем достаточно использовать дешевые материалы, такие как рубероид или пергамин, сложенный в несколько слоев.
  • Обшить периметр крыши ветровой доской, применяя материал размером 5*15 см. Крепить элементы начинают на фронтонный и основной свес. Первоначальная длина доски определяется проектом крыши, но в процессе обшивки можно делать корректировку. Ветровые доски, прислоняющиеся к кобылкам, нужно сначала примерить, сделать запил, а потом закрепить.
  • Наращивать диагональные элементы нужно доской соответствующих размеров.


Стропильная система по датской технологии считается законченной. Завершением всех работ станет подшивка карнизов и монтаж обрешетки в соответствии с техническими характеристиками выбранного кровельного материала.

Разобраться в вопросе строительства стропильной системы полувальмовой крыши сложно, но сделать это необходимо для самостоятельного возведения крыши. Тем более, что основные моменты были представлены подробно.



kryshadoma.com

Стропильная система полувальмовой крыши: схема, устройство, монтаж

Стропильная система – это, можно сказать, самая важная составляющая крыши. Именно эта система является каркасом для всех других элементов. В любой стропильной системе есть основные компоненты. Они присутствуют в любой подобной конструкции. Но вот сама схема расположения стропил, подкосов и других элементов может быть разная. Тут все зависит от типа крыши. А какая стропильная система полувальмовой крыши? Какие у нее особенности и как ее возвести? Об этом и пойдет речь в статье.

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

  1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
  2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

Плюсы и минусы

Полувальмовая крыша используется не так часто. В первую очередь это обуславливается довольно сложной в исполнении стропильной системой. Чаще всего возведение такой конструкции доверяют профессиональным строителям. Если у вас нет должного опыта в столярных работах, то лучше не выбирать для своего дома полувальмовую крышу.

Кроме того, существенно возрастают финансовые затраты. Стропил и других элементов понадобиться больше. К тому же они имеют разные размеры. Все это значительно удорожает проект.

Но у полувальмовой крыши есть и свои преимущества. К таковым специалисты относят следующее:

  • во-первых, под такой кровлей можно разместить жилое помещение. Место на мансардном этаже будет много;
  • во-вторых, внешний вид полувальмовой крыши очень привлекательный. Такая конструкция станет настоящим украшением вашего дома;
  • также такая крыша является хорошей защитой от осадков. В независимости от угла наклона ската снег на них, как правило, практически не скапливается. А это значит, что эксплуатация кровли не потребует от вас больших усилий;
  • еще одно преимущество – это теплосбережение. Полувальм не дает холоду проникнуть внутрь, что поможет уменьшить расходы на отопление мансардного этажа;
  • полувальмовая крыша может противостоять даже очень сильному ветру. Конечно, тут многое будет зависеть от качества используемых при строительстве материалов, верности расчетов и правильности возведения стропильной системы.

Поэтому, если имеется опыт в столярных работах, и вы уверены что справитесь со сложным устройством стропильной системы, то такой вариант крыши вполне вам подойдет.

Подготовительный этап

Любое дело, особенно если оно касается строительства, должно начинаться с планирования. Прежде всего, следует составить схему. Стропильная система полувальмовой крыши имеет достаточно сложное устройство. Но при этом составление ее схемы не сильно отличается от той же работы при возведении других типов кровли.

Прежде всего, следует сделать расчеты. Вам нужно определиться со следующими параметрами:

  1. Угол наклона скатов и вальм. От этого будет зависеть, сколько снега скопится на крыше. Также угол наклона определяет свободное пространство под кровлей.
  2. Какие нагрузки должны выдержать стропила полувальмовой крыши. От этого параметра будет зависеть сечение используемых материалов. Также в зависимости от нагрузок определяется шаг установки стропил.
  3. Также предварительно высчитываются и другие параметры. Например, высота установки конька. От этого параметра будет зависеть высота всей крыши. Чем он больше, тем больше свободного пространства будет на мансардном этаже. Но при этом, высокая крыша будет подвержена большим ветровым нагрузкам.

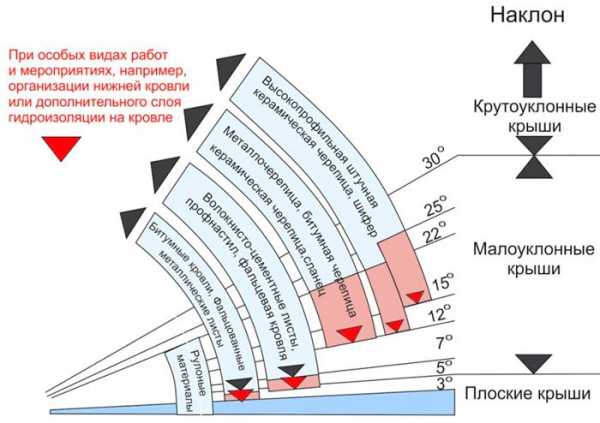

При расчете угла наклона ската, также важно учитывать каким кровельным материалом будет покрыта ваша полувальмовая крыша. Каждый производитель указывает свои оптимальные параметры, при соблюдении которых их продукция будет работать наиболее эффективно.

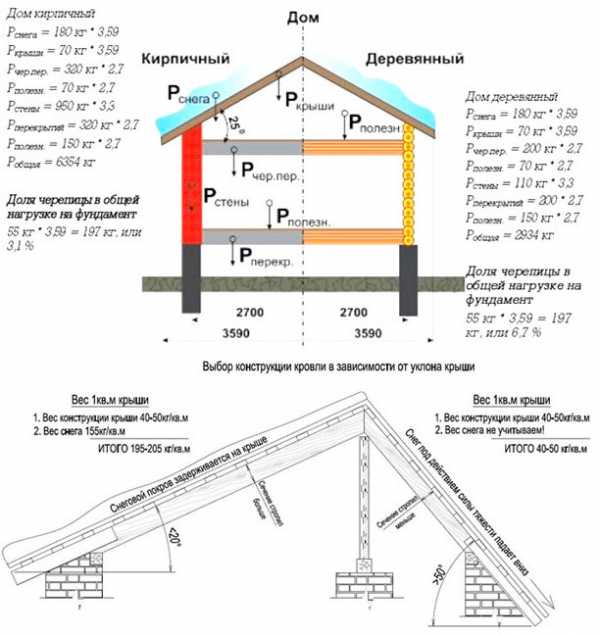

Рассчитывая нагрузки, в первую очередь учитывают величину снежного покрова. Кроме того, следует принять во внимание и воздействие ветра. Этот тип нагрузки зависит не только от погодных условий в вашем регионе, но и от угла наклона ската полувальмовой крыши, также следует учитывать и вес всех материалов, которые будут использоваться при строительстве.

После всех предварительных вычислений составляется чертеж стропильной системы полувальмовой крыши. В нем указывается расположение всех элементов конструкции, лучше чтобы он был более точным и подробным. В этом случае сам монтаж стропильной системы полувальмовой крыши пройдет легче и без ошибок.

Эта работа требует знаний множества нюансов. Поэтому чаще всего ее доверяют профессионалам. Но если вы хотите выполнить все самостоятельно, то можно воспользоваться специальными программами или он-лайн калькуляторами, также советуем прочитать: расчет стропильной системы.

Нюансы возведения голландского варианта

Устройство стропильной системы полувальмовой крыши, как уже говорилось ранее, довольно сложно. Поэтому, приступая к возведению, следует вначале познакомится со всеми нюансами предстоящей работы. Если вы решили использовать полувальмовую крышу по голландскому типу, то монтаж стропильной системы проводится следующим образом:

  • первым делом проводится установка мауэрлата. Именно этот элемент будет равномерно распределять нагрузки от крыши на стены;
  • далее, проводится монтаж конькового прогона. Именно к нему будут крепиться верхние концы стропил. Его крепят на стойки. При этом коньковый прогон должен располагаться строго по центральной диагонали дома, между скатами;
  • в полувальмовой крыше используются стропила разной длины. При этом они носят разное название. В подобной системе используются накосные или диагональные, рядовые и другие виды стропил. Каждой из них предназначено свое определенное место;
  • накосные или диагональные стропила крепятся к мауэрлату фронтона и к торцу конькового прогона. Они должны быть достаточно крепкими, чтобы выдержать вес остальных элементов конструкции. К накосным стропилам крепятся нарожные;
  • стропильная система боковых скатов достаточно проста. Она аналогична обычной двухскатной крыши. Здесь рядовые стропила закрепляются снизу к мауэрлату, а сверху к коньковому прогону.

Если речь идет о датском варианте полувальмовой крыши, то больших отличий в монтаже стропильной системы нет. Но есть и свои нюансы. В датском варианте стропильные ноги скатов в форме трапеции не подходят к коньковому бруску. Здесь они будут упираться верхней частью в брусок-прибоину. Этот элемент является основанием вертикального фронтона. Он фиксируется к стропилам боковых скатов крыши.

При строительстве стропильной системы полувальмовой крыши нужно использовать только качественные материалы. Лучше всего для этих целей подходит сосна. Кроме основных элементов конструкции в виде стропил, сюда же включаются и дополнительные элементы. В обязательном порядке используются подкосы. Они необходимы чтобы укреплять длинные стропила. Также могут применяться ригели, шпренгели и другие элементы.

Шаг или расстояние между стропилами выбирают в зависимости от нагрузки, которая будет воздействовать на всю систему. Как правило, этот параметр лежит в пределах от пятидесяти до ста сантиметров.

Делая монтаж стропил о других элементах важно не забыть про утеплитель и гидроизоляцию. Как правило, полувальмовую крышу применяют в тех случаях, если владелец дома хочет сделать вместо чердака мансардный этаж. В этом случае без утепления кровли и дополнительной паро- и гидроизоляции обойтись нельзя.

Видео по теме:

Какой материал для кровли лучше использовать

Полувальмовая крыша достаточно сложная конструкция. Чтобы она прослужила долго, следует правильно подобрать материал для кровли. Он должен отвечать следующим требованиям:

  1. Во-первых, быть легким.
  2. Во-вторых, прочным.

При возведении стропильной системы полувальмовой крыши используются множество мест крепления элементов друг к другу. Кроме того, некоторые стропила упираются в другие. Поэтому лучше использовать кровельный материал с небольшим весом. Это нужно для того, чтобы снизить нагрузку.

Самым оптимальным вариантом можно считать профлист или металлочерепицу. У этих материалов высокая прочность и срок службы. Плюс к этому они мало весят. Керамическая черепица вряд ли подойдет. В основном из-за своей большой массы и сложности укладки, читайте подробнее: монтаж металлочерепицы, как покрыть крышу профнастилом своими руками.

При расчете количества материалов для полувальмовой крыши, стоит учитывать к какому типу она относиться. Голландская разновидность будет иметь меньше сгибов. Это значит, что обрезков кровельного материалы будет меньше.

Также для полувальмовой крыши можно использовать мягкую кровлю. Многие применяют ондулин или еврошифер. Такой материал стоит недорого, служит долго, легко монтируется и смотрится привлекательно. Но тут стоит быть внимательными. Для мягкой кровли требуется сплошная обрешетка. А это обстоятельство будет способствовать увеличению нагрузок на стропильную систему, что очень нежелательно.

Посмотрите еще статьи:

kryshagid.ru

Полувальмовая крыша своими руками. | ГЛАВНАЯ

    Полувальмовая крыша (см.фото) представляет из себя что-то среднее между двухскатной крышей и вальмовой. Фронтон здесь имеет форму трапеции. Такую крышу ещё иногда называют голландской.

    Давайте рассмотрим пример этой стропильной системы. В данной статье и всех последующих, посвящённым различным стропильным система, заострять внимание на расчёте сечения стропил, я больше не буду. Скажу, что рассчитывается самое длинное стропило (в данном случае любое стропило ската), а остальные делаются такого же сечения. Статью о расчётах стропил и балок перекрытия читайте здесь…

    Итак, мы имеем коробку дома с фронтонами в форме трапеции.

ШАГ 1: Устанавливаем мауэрлаты. На верхней грани фронтонов также ставим мауэрлат (см. рис.1):

Рисунок 1

ШАГ 2: Устанавливаем коньковый брус и стропила. Здесь мы делаем всё так же, как было описано в статье «Крыша. Построить своими руками?»  (см. рис.2 – рис.3):

Рисунок 2

Рисунок 3

   На этих и последующих рисунках не показаны балки перекрытия.

   Расстояние от крайнего стропила (от края конькового бруса) до фронтона Вы вольны выбирать самостоятельно. Мы всегда брали его примерно равным половине длины верхней грани фронтона (см. рис.4):

Рисунок 4

ШАГ 3: Изготавливаем и устанавливаем угловые стропила. Все описанные ниже действия выполняются для того, чтобы устанавливаемое угловое стропило являлось линией пересечения плоскости ската и плоскости полувальмы.

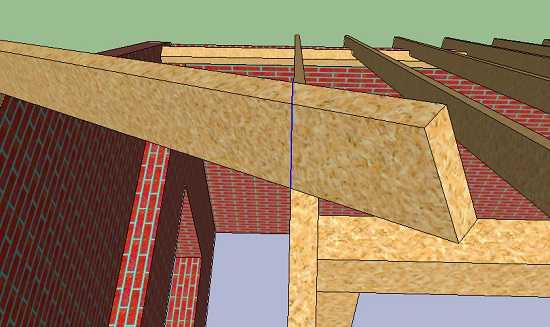

    Для начала берём обрезок доски сечением 50х150 мм и ставим его на край мауэрлата фронтона. На время прихватим его парой саморезов. Высота обрезка 150 мм обязательна для будущего углового стропила сечением 50х200 мм.

   Затем нам надо подобрать любую ровную по длине доску (чем ровнее тем лучше) и с помощью неё сделать на нашем обрезке отметку – синяя линия (см. рис.5):

Рисунок 5

   Эта ровная доска кладётся на 3-4 стропила одним концом и касается обрезка – другим. Самое главное, чтобы она была строго параллельна коньку. Контролируем это при помощи рулетки. Когда добьёмся параллельности, рисуем отметку (синяя вертикальная линия). После этого укорачиваем обрезок по эту линию (обрезаем).

   Далее берём доску сечением 50х200 мм подходящей длины и придерживая её в положении показанном на рисунке 6 делаем разметку. Делайте это вдвоём – один держит доску, другой рисует разметку.

Рисунок 6

   Верхний запил углового стропила размечаем по боковой плоскости стропил скатов (см. рис.7):

Рисунок 7

Замеряем расстояние на верхнем запиле показанное на рис.8 (у нас получилось 26 см):

Рисунок 8

   Теперь откладываем этот размер от мауэрлата фронтона вверх в четырёх точках, размечая нижний запил углового стропила (см. рис.9):

Рисунок 9

   Отпилив заготовку по отмеченным точкам, мы получим угловое стропило (см. рис.10):

Рисунок 10

    Убираем с мауэрлата обрезок доски, устанавливаем угловое стропило и закрепляем. Верхний конец прибиваем гвоздями, нижний можно закрепить металлическими уголками (см. рис.11):

Рисунок 11

   Три оставшиеся угловые стропила делаем в такой же последовательности.

ШАГ 4: Ставим стропила полувальмы.

    Начинаем с центрального. В первую очередь измеряем на угловом стропиле размер, показанный на рис.12:

Рисунок 12

   Он в нашем примере равен 12 см. Откладываем его на коньке согласно рис.13. Из полученной точки натягиваем шнурку до середины мауэрлата фронтона.

Рисунок 13

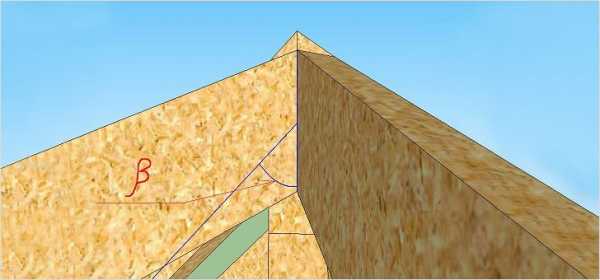

   С помощью малки измеряем угол «β» между шнуркой и стойкой конькового бруса. Это будет угол верхнего запила стропил полувальмы (см. рис.14):

Рисунок 14

Также замеряем угол «φ» (см. рис.15):

Рисунок 15

   Стропила полувальм мы будем делать из досок 50х150 мм. Такого сечения вполне достаточно.

   Итак берём доску подходящей длины и запиливаем у неё один конец сначала под углом «β», потом заостряем его под углом «φ». Далее полученную заготовку ставим на мауэрлат, совмещая низ её с натянутой шнуркой (см. рис.16):

Рисунок 12.16

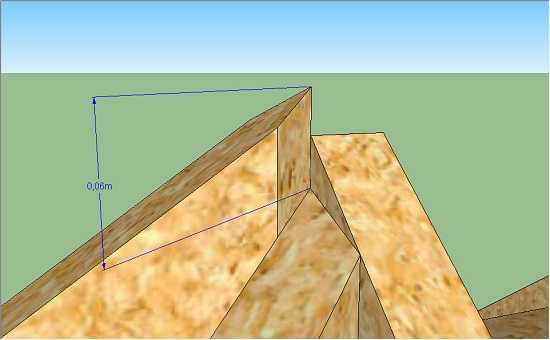

Вверху замеряем расстояние показанное на рис.17:

Рисунок 17

   У нас оно получилось равным 6 см. Теперь используя это значение размечаем нижний запил стропила полувальмы (см. рис.18):

Рисунок 18

   Помимо нижнего запила, мы сразу отметили ширину карниза (50 см). Таким образом, у нас получилось среднее стропило полувальмы.

   На полувальме у нас будет стоять ещё четыре нарожника (два справа, два слева). Наше среднее стропило мы пока не закрепляем, а используем его как шаблон. Нижние запилы у всех нарожников одинаковые, верхний запил делается сначала под углом «β», потом «φ/2» в нужную сторону. Длину их, уверен, вы легко определите уже по месту.

   Все полученные стропила полувальм и нарожники ставим и закрепляем (см. рис.19):

Рисунок 19

ШАГ 5: Изготавливаем и устанавливаем нарожники скатов. Нижние запилы у них делаем по тому же шаблону, по которому делали все стропила скатов. Верхний запил также сначала делаем по этому шаблону, а потом срезаем его под углом = 90°-φ/2 в нужную сторону. Длину стропил определяем по месту с помощью рулетки (см. рис.20):

Рисунок 20

ШАГ 6: Делаем карнизы.

   Начинаем с фронтонных карнизных кобылок (см. рис.21)

Рисунок 21

   Затем крепим ветровые доски (см. рис.22):

Рисунок 22

   Теперь нам нужно нарастить угловые стропила полувальм до ветровых досок. Делаем это доской 50х100 мм. Сшиваем куском дюймовки (см. рис.23):

Рисунок 23

После этого нам остаётся подшить карнизы снизу и сделать обрешётку. Карнизы можно подшивать либо как есть, либо сделать ʺсерьгиʺ. Здесь Вы уже выбираете сами, что больше нравится. Как всё это делается, мы уже видели в прошлых статьях.



СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору - поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача - возьмите 120 мл кипятка и...
Читать далее

Смотрите, так можно "замедлить" Ваш электросчётчик в 2 раза! ... Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику ... Читать далее

stroyu-dom-sam.ru
