Стропила и обрешетка двускатная крыша под профнастил размеры: Двускатная крыша: стропильная система под профнастил

Двускатная крыша: стропильная система под профнастил

Применение металлических профилированных листов в кровельном деле позволяет в бойком темпе провести обустройство. Легкий материал не требует сооружения мощного основания и усиления фундаментной конструкции. Строительство стропильной конструкции и укладка не заставит исполнителей проявлять чудеса сноровки и выносливости.

Все работы с успехом можно выполнить собственноручно. Правда для удачного итога нужно знать, как устроен каркас и сама металлическая двускатная крыша — стропильная система под профнастил обязана учитывать специфику материала и его технические особенности.

Крупнолистовой гофрированный металлопрокат сравнительно недавно внедрился в сферу частного строительства. Ранее его признавали безоговорочной прерогативой многоэтажек, гаражей, коммерческих зданий.

Надежду хозяевам загородных владений подарила разработка новых марок с волнистым и средневысоким профилем. А вот желание приобрести материал простимулировало появление цветных полимерных покрытий, обеспечивающих обустроенным объектам уникальный экстерьер.

Металлические кровельные листы приобрели внешнюю привлекательность, но технические характеристики остались без изменений. Прокат, отличающийся высокой теплопроводностью, по-прежнему стремительно нагревается в жару и с равнозначной скоростью теряет тепло в морозы. Доставляет массу неудобств и неприятностей в периоды сезонных температурных колебаний. Красота цветных оболочек не прибавила звукоизоляции. Капли дождя и дефилирование голубей по металлической кровле прежними децибелами проверяют нервную систему владельцев на прочность.

Низкие изоляционные качества заставляют прибегать к старым проверенным мерам. По аналогии со всеми известными видами металлической крыш профнастил укладывают поверх грамотно устроенного кровельного пирога, включающего стандартный набор изоляционных слоев, в числе которых:

• Гидроизоляция, противостоящая атакам атмосферной воды.
• Теплоизоляция
  , предотвращающая перегрев внутренних помещений снаружи и утечки тепла изнутри помещений. Заодно утеплитель играет роль барьера от проникающего извне шума.
• Пароизоляция, защищающая утепляющий слой от бытовых испарений.

Кроме перечисленных слоев у правильно сооруженного кровельного пирога имеются вентиляционные зазоры, необходимые для вывода конденсата из пространства под кровлей. Вот такую многокомпонентную конструкцию удерживает стропильный каркас. Если он устроен с ошибками, то система не сможет функционировать в полную силу. Как следствие под металлической кровлей будет копиться конденсат, разрушающий стропильные ноги и обрешетку.

Заметим, что изоляционный слой требуется крышам из профилированного листа, если они сооружаются над жилыми и активно эксплуатируемыми строениями.

Если оцинкованный гофрированный прокат используется в сооружении навесов, козырьков, крыш пристроек, бытовок тепло- и

стропильная система для двускатной кровли и монтаж контррейки

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Содержание статьи

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают

на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка

, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки,

применяются следующие шаги обрешетки:

• НС8: более 15 градусов, 0,55 мм – сплошной шаг;
• НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
• НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

Устройство стропильной системы

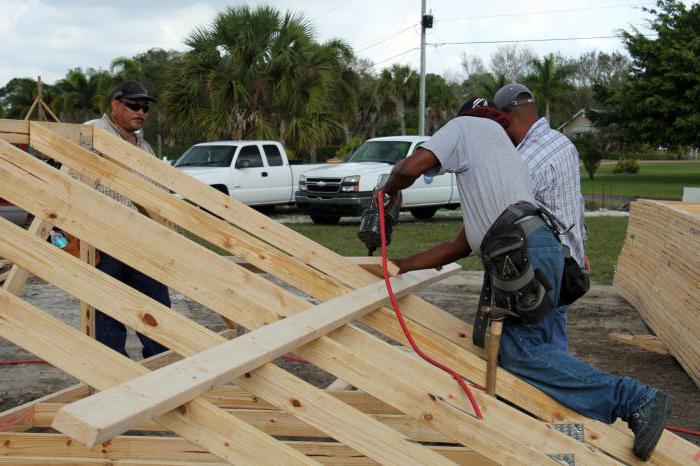

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет свои отличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

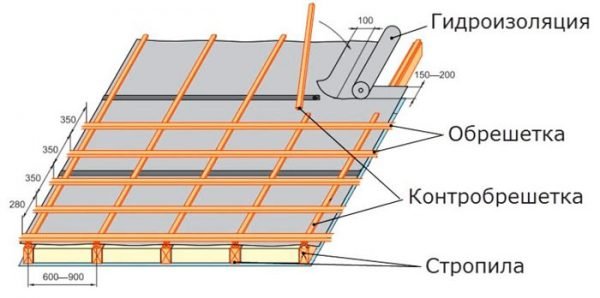

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

ВНИМАНИЕ!

Строительные нормы говорят о том, что доски обрешетки, которые крепятся в месте, где будет выходить из крыши карниз, должны быть более толстыми, чем все остальные. Кроме этого, стоит не забыть положить дополнительные доски в местах, где будет выходить дымоход наружу. Это важно для того, чтобы сам профнастил хорошо крепился в сложных местах.

1. Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
2. Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
3. На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
4. Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

Полезное видео

Видео инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

• Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
• Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
• Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кровельном пироге всех трех слоев. Холодная – только гидроизоляции.

Стропильная система двускатной крыши под профнастил

Двускатная крыша пользуется большой популярностью при загородном строительстве. Это объясняется простотой стропильной системы, невысокой стоимостью и возможностью обустроить жилое подкровельное помещение. Жёсткая конструкция двускатной системы обладает ветроустойчивостью и способна выдерживать большие снеговые нагрузки. В отличие от других металлических кровельных материалов, профнастил характеризуется невысокой ценой, простотой монтажа и малым весом, а для улучшения потребительских свойств производители окрашивают это покрытие в разные цвета. Выбор скатной крыши под профнастилом является оптимальным, и мы расскажем о том, как её построить.

Расчёт стропильной системы двускатной крыши под профнастил

Проектирование двускатной крыши требует учёта ряда факторов, в числе которых размеры постройки, климатические условия региона, вес крыши и площадь кровли. Все эти параметры взаимосвязаны потому, что от атмосферной нагрузки зависит конструкция стропильной группы, а значит, её вес, крутизна наклона скатов и расход профнастила. Подбор конструкции крыши зависит от предполагаемой переменной нагрузки, которую создают климатические факторы. Оценить средние размеры атмосферных воздействий от снеговой, ливневой и ветровой нагрузок можно по статистическим данным метеослужбы.

Фотогалерея: климатические нагрузки на двускатную крышу

Расчёт снеговой нагрузки производится по карте

Значение средней ветровой нагрузки зависит от региона строительства

Ветровой поток воздействует на крышу одновременно в разных направлениях

Толщина снежного покрова и ветровая нагрузка требуют уточнения в региональных отделениях МЧС и Гидрометцентра России. На основе этих данных, а также с учётом требований СП 20.13330.2016. «Свод правил. Нагрузки и воздействия», производится расчёт прочности и шага стропильной системы, а также выбирается угол наклона ската с учётом аэродинамического коэффициента. Для средней полосы ветровая нагрузка находится в пределах от 24 до 53 кг/м², поэтому угол наклона скатной кровли подбирают в пределах от 30 до 50°. Вес снегового покрова имеет усреднённое значение от 100 до 350 кг/м² и учитывается при расчётах несущих ферм крыши. Определение полной нагрузки на кровлю делается с учётом крутизны ската и вычисляется по формуле: S_п.н. = К х S_расч., где S_п.н. — снеговая нагрузка полная; S_расч. — снеговая нагрузка расчётная; К — коэффициент, равный 1 при угле наклона ската менее 25°, и равный 0,7 при угле наклона более 25°.

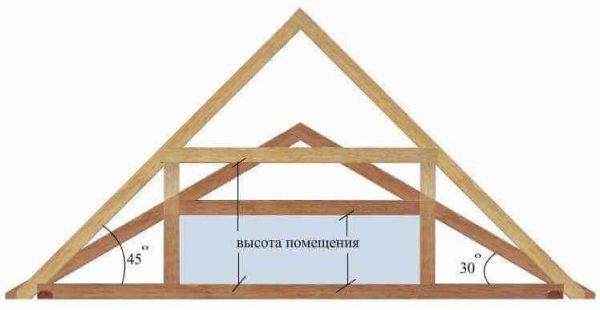

Наклон ската имеет большое значение потому, что при крутизне кровли из профнастила свыше 60^о снег на ней не слёживается и склонен к соскальзыванию под собственным весом. В пользу большого угла наклона ската говорит и возможность сделать объёмное обитаемое подкровельное помещение.

При угле наклона ската 45 градусов в подкровельное пространство можно вписать мансарду больших размеров

Такой параметр, как постоянная нагрузка, зависит от общего веса стропильных ног, вспомогательных конструкций и кровельного пирога. Зная вес крыши, можно определить сечение пиломатериала, расположение и тип вспомогательных элементов, что позволит распределить вес на стены строения более равномерно. Хвойный пиломатериал весит в зависимости от влажности от 710 до 840 кг/м³, поэтому можно подсчитать вес деревянных конструкций по следующей таблице.

Таблица: количество пиломатериала в м³ для расчёта веса стропил, вспомогательных элементов и обрешётки

Для стропил выбирают брус 50х250 мм с шагом от 80 до 120 см, для обрешётки используется доска 25х150 мм с шагом не менее 15 см для профнастила. Количество и сечение вспомогательных элементов зависит от конструкции крыши и рассчитывается по проекту. Для того чтобы определить количество и вес профнастила, необходимо знать площадь двускатной крыши, которая вычисляется по формуле: S = (A х B) х 2, где S — площадь крыши, A — ширина ската, B — длина ската.

Количество профнастила необходимо рассчитывать с учётом нахлёста, который составляет 10–15 см по вертикали и одну волну между листами. Вес кровельного материала толщиной 0,5 мм равен в среднем 5 кг/м².

При отсутствии проектных данных возникает необходимость вычислить высоту конька или длину ската, это можно сделать по следующей формуле: С² = А² + В², где С — длина ската, А — половина ширины здания с учётом карнизных свесов, В — высота конька.

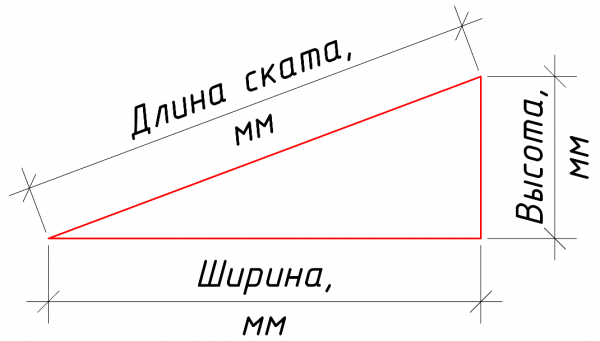

Длина ската при известной ширине здания и высоте конька вычисляется по формуле для прямоугольного треугольника

Если известны ширина здания и угол наклона ската, то для расчёта высоты конька и длины ската можно воспользоваться формулами с тригонометрическими функциями: H = L1/2 x tgA; L = H : sinA, где H — высота конька, L1/2 — половина ширины здания, A — угол наклона крыши, L — длина стропил.

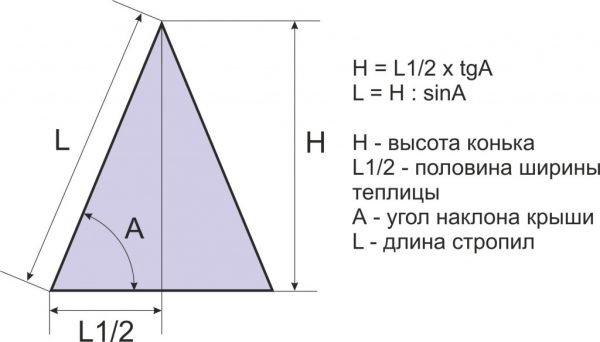

Высоту конька и длину стропил можно рассчитать с использованием тригонометрических функций

Для окончательного расчёта используем значения тригонометрических функций для разных углов наклона ската по таблице.

Таблица: значения тригонометрических функций для выбранных углов наклона ската

С целью упрощения расчётов мы рассматриваем параметры для одного ската крыши, поэтому для получения суммарных значений данные нужно удваивать для двускатной кровли. Кроме того, нужно учесть карнизные свесы и расходы на раскрой пиломатериала, который рассчитывается с применением коэффициента 1,1–1,15.

Конструкция стропильной системы двускатной крыши под профнастил

Стропильная несущая система является жёсткой треугольной конструкцией и используется для распределения постоянных и переменных нагрузок на стены дома. Скаты кровли уменьшают вес снеговой нагрузки и способствуют отводу дождевой воды. При больших габаритах здания и малых уклонах скатов стропильная группа становится более сложной и тяжёлой, поскольку шаг стропил становится меньше, а сезонная нагрузка на несущие элементы больше. Большие углы наклона скатов (40–50°) снижают вес снега и упрощают конструкцию, особенно за счёт стоек и затяжек жилого подкровельного помещения.

Большой угол наклона и вписанное мансардное помещение равномерно распределяет переменную нагрузку на стропильную группу

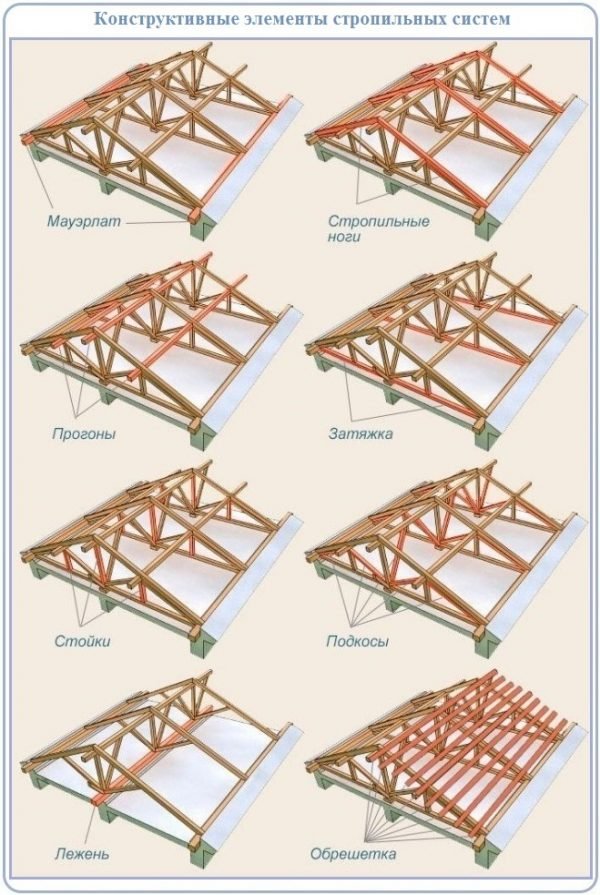

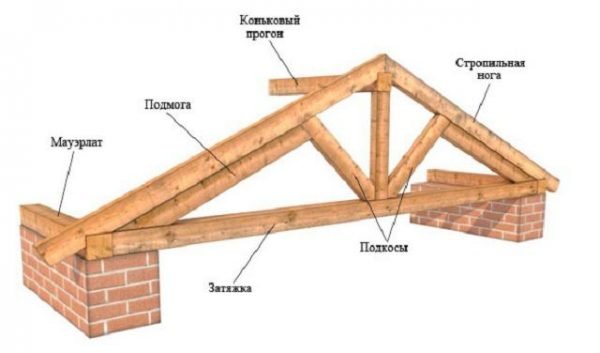

Стропильная система двускатной крыши состоит из ряда узлов и составляющих, каждый из которых выполняет определённую функцию и необходим для увеличения жёсткости и прочности ферм. Основными опорными несущими конструкциями крыши являются такие элементы, как:

• мауэрлат — опорная связующая балка между стеной дома и несущими фермами крыши; в домах, построенных из бревна или бруса, мауэрлатом является последний венец;
• конёк — образуется стропилами, опирающимися на стену дома или затяжку, соединёнными в верхней части;
• коньковый или боковой прогон — соединяет стропила между собой по бокам или в районе конька;
• затяжка — служит опорой для стропильных ног и опирается на мауэрлат;
• стойка — центральная или промежуточная вертикальная опора для стропил;
• схватка — горизонтальный брус, соединяющий стропильные ноги одной фермы;
• подкос — брус между стропилом и стойкой;
• обрешётка — используется для надёжного крепления профнастила и крепится перпендикулярно к стропилам.

Основные конструктивные элементы двускатной крыши предназначены для выполнения определённых функций

Использование дополнительных конструктивных элементов позволяет увеличить прочность крыши, но повышает её вес, поэтому необходимо уменьшать сечение бруса там, где это позволяет сделать расчётная снеговая нагрузка, например, вместо стропил 100х250 в ряде случаев используют брус 50х250. Эта же рекомендация относится к стойкам, прогонам и иным жёстким элементам.

Схема стропильной системы двускатной крыши под профнастил

Стропильные фермы и схема их расположения и монтажа определяется выбором конструкции, который зависит от климатических факторов или от обитаемости подкровельного помещения. Крайние фермы могут иметь более сложную, усиленную конструкцию и на них через прогоны опираются промежуточные упрощённые стропильные группы с определённым шагом. Это делается с целью уменьшения веса несущей системы и для обеспечения монтажа мансардного помещения. Кроме того, существуют стропила висячего и наслонного типа и схема их сборки существенно различается.

Монтаж висячих и наслонных стропил происходит по различным схемам

Висячие стропила верней частью опираются друг на друга в районе конька, а нижней — на затяжку, которая лежит на мауэрлате. Для придания жёсткости конструкции при ширине здания более 6 м используют ригели, бабки и подкосы.

Наслонные стропильные ноги верхней частью через прогон опираются на жёстко закреплённую стойку, стоящую на стене здания. Нижняя область стропильных ног через мауэрлат фиксируется к стене здания. Поскольку эта схема используется на зданиях шириной более 10 м, то требуются дополнительные крепёжные элементы, такие, как схватки, подстропильные ноги и подкосы.

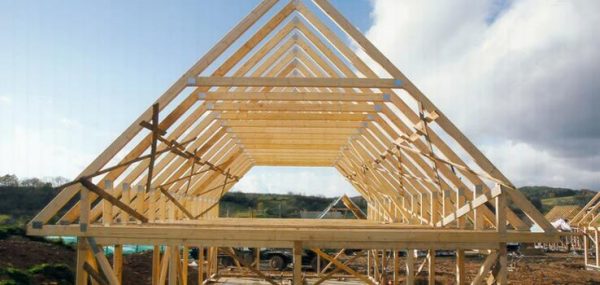

По выбранной схеме производится монтаж отдельных ферм и всей стропильной группы в целом. На сложных ломаных крышах мансардного типа следует обратить внимание на наличие висячих и наслонных стропил в одной ферме, что может потребовать дополнительных узлов жёсткости с использованием откосов и бабок в зависимости от атмосферной нагрузки в регионе.

Фотогалерея: конструкция и схема расположения несущих элементов крыши

Висячие стропила соединяются верхней частью в районе конька, а нижней — опираются на затяжку

Для двускатной ломаной стропильной группы с жилым мансардным помещением потребуются дополнительные крепёжные элементы

Устройство нежилого чердачного помещения отличается менее сложной стропильной группой

При сборке стропильной группы важно понимать, что пиломатериал не имеет идеальных размеров, поэтому сборку по монтажной схеме следует начинать с крайних ферм и по натянутым шнурам ставить последующие конструкции.

Шаг стропил двускатной крыши под профнастил

Частота расположения стропил крыши зависит от постоянной и переменной нагрузки, угла наклона ската, сечения стропил и параметров кровельного материала. Высокая снеговая нагрузка и крутизна ската меньше 30° требуют более частого расположения ферм, шаг между которыми выбирается от 60 до 100 см. С увеличением крутизны ската снеговое воздействие становится меньше и шаг между стропилами можно увеличить от 100 до 180 см. Расстояние между фермами также зависит от длины стропильных ног и сечения бруса.

Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

На увеличение шага стропил влияет наличие дополнительных узлов жёсткости из стоек и подкосов, а на уменьшение расстояния между фермами оказывают влияние размеры выбранного кровельного материала. У поставщика нужно уточнять полезные размеры профнастила, которые высчитываются с учётом продольных и поперечных нахлёстов, и на основании этих данных корректировать шаг стропил.

Виды профнастила и шаг обрешётки

Профнастил характеризует стойкость к механическим воздействиям, к атмосферным осадкам и дешевизна. Материал прост в монтаже, мало весит и легко перевозится грузовым транспортом. Для кровельных работ используются недорогие листы с оцинкованным покрытием или же профиль, окрашенный полимерной краской с большим сроком службы и цветовым разнообразием.

Разнообразие сортов, цветовой гаммы и потребительских свойств позволяет сделать оптимальный выбор

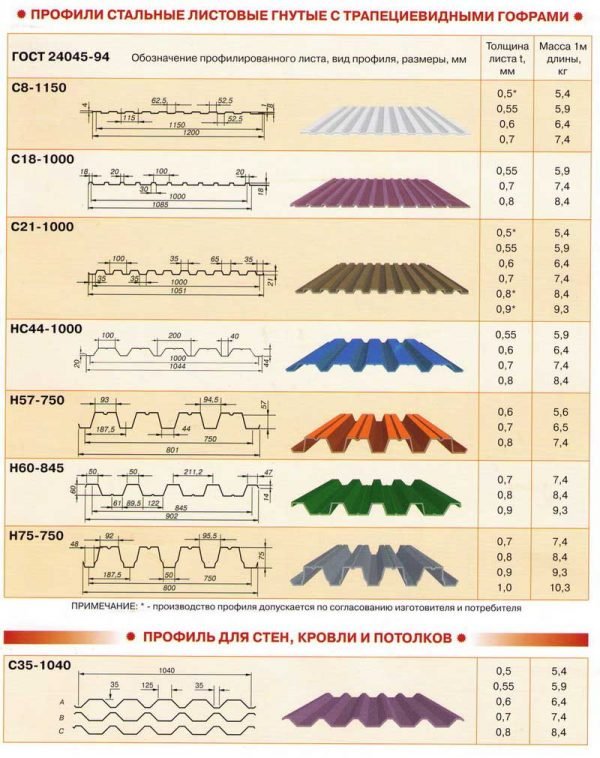

В названии разных видов профнастила отражается наименование по ГОСТ, высота гофры и рабочая ширина листа, а также из таблицы можно узнать толщину материала и вес погонного метра профиля. Прокатные станки позволяют изготавливать листы до 14 м длиной, но перевозить их можно только с привлечением специальных машин. Поэтому длину листа определяет заказчик, и стандартными являются размеры от 1 до 6 метров с шагом 0,5 м. Шаг обрешётки рассчитывается с учётом угла наклона ската и толщины профнастила.

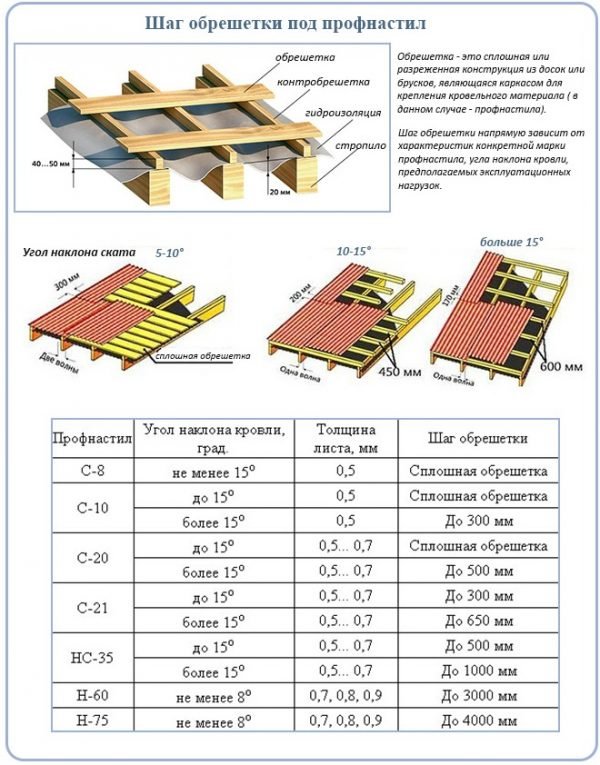

Шаг обрешётки зависит от вида профнастила

Нахлёст по длине и ширине для разных видов профнастила, а также шаг обрешётки необходимо уточнять у поставщика кровельного материала. При этом толщина металла не должна быть менее 0,5 мм и продукция должна иметь сертификат качества.

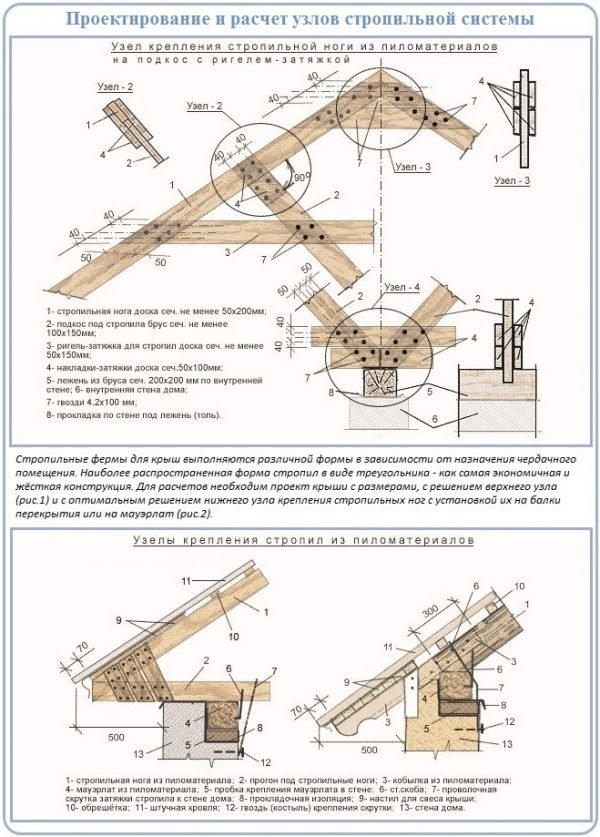

Узлы стропильной системы двускатной крыши под профнастил

Важными узлами стропильной системы двускатной крыши могут считаться элементы и их соединения, которые несут значимую нагрузку и определяют форму строения в целом. Неслучайно сама крыша и её фрагменты имеют жёсткую треугольную конструкцию, способную выдержать большое давление без разрушения. Также в функции крыши входит равномерное распределение веса нагрузки на стены строения, и состоит она из следующих основных узлов:

• крепление мауэрлата к стене здания;
• соединение нижней балки (затяжки) с мауэрлатом;
• скрепление стропильной ноги с затяжкой, образующее карниз;
• соединение стропильной ноги со стойкой, ригелем и подкосом;
• стык двух стропильных ног, образующий конёк.

Основные узлы стропильной системы двускатной крыши позволяют распределить нагрузку на стены

Крепление мауэрлата к стене здания осуществляется замоноличенными шпильками, а в случае деревянных стен — производится резьбовыми болтами, проходящими не менее чем через два венца. Соединение затяжки с мауэрлатом выполняется с помощью скоб, болтов или кронштейнов, таким же способом с затяжкой сочленяется стропильная нога. В остальных узлах элементы соединяются болтами либо с помощью разнообразных металлических кронштейнов.

Соединения в узлах стропильной системы отвечают не только за прочность крыши, но и за её геометрию, поэтому необходимо ответственное отношение к монтажу несущих конструкций. В случае большого веса стропил нужно собирать фермы на земле по шаблону и только потом монтировать и подгонять их на высоте. Крепление узлов должно быть предельно жёстким и прочным и исключать даже небольшой люфт. Перед окончательной сборкой деревянные детали должны быть обработаны огнезащитными и антисептическими составами.

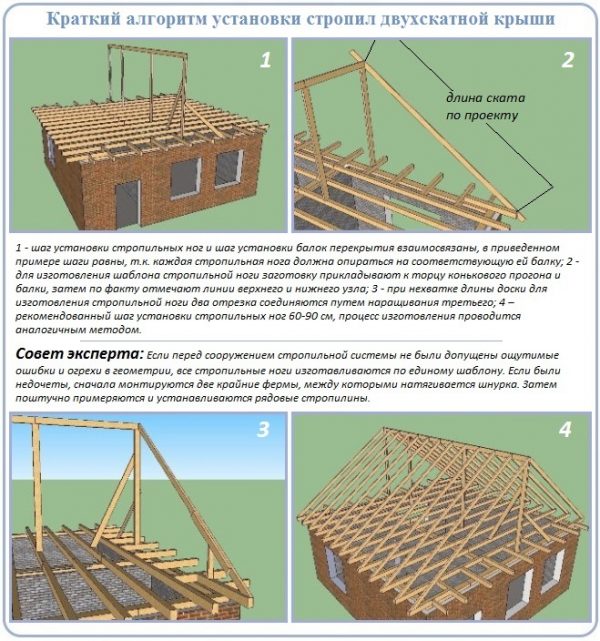

Монтаж двускатной стропильной системы под профнастил

Начинается монтаж стропильной системы двускатной крыши с подготовки качественного пиломатериала и кровельного покрытия. Подготавливается инструмент и крепёжные элементы, а также проверяется исправность лесов и наличие страховочных верёвок. После этого приступаем к монтажу, который осуществляется в такой последовательности:

1. На земле собирается шаблон, по которому будет происходить предварительная сборка стропильных ног и дополнительных элементов.
2. Затяжка под прямым углом крепится к мауэрлату с учётом длины карнизного свеса.
3. Крепятся стропильные ноги к затяжке и скрепляются косынкой, образуя конёк, выставляются крайние фронтонные фермы.

   Затяжка крепится к мауэрлату под прямым углом

4. Крайние стропильные ноги ставятся вертикально и фиксируются временными подкосами, затем между ними натягиваются направляющие шнуры.

   При нехватке длины стропила сращиваются из нескольких брусков

5. Далее выполняется монтаж промежуточных стропил и фермы связываются прогонами.
6. Собираются дополнительные крепёжные элементы на каждой ферме.
7. Крепится гидроизоляционная плёнка, на которую настилается обрешётка с учётом выноса фронтонов, карнизных свесов и размера листов профнастила.

   Гидроизоляционная плёнка укладывается горизонтально снизу вверх

8. Выставляются кронштейны водосточной системы, крепится карнизная планка и монтируется профнастил с доборными элементами.

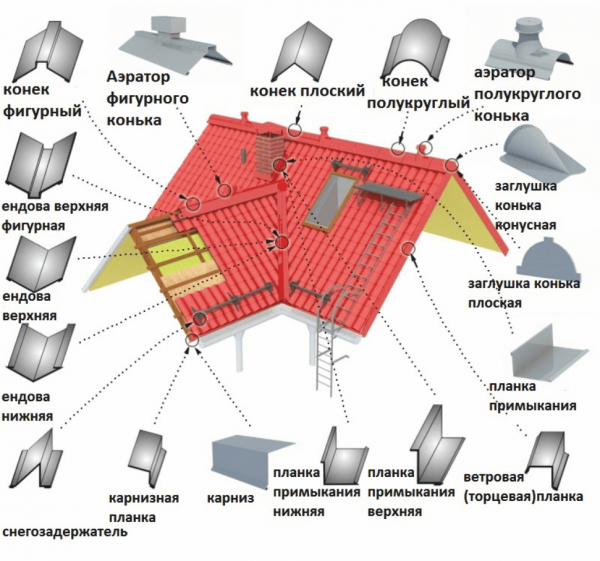

   Доборные элементы защищают уязвимые участки крыши

При большой длине стропил в последовательность монтажа нужно внести изменения, которые заключаются в установке коньковых и боковых прогонов в начале сборки стропильной группы. Прогоны устанавливаются на стойки, на них опираются стропильные ноги и создаётся шаблон для раскроя последующих стропил. Вариантов монтажа существует много, и выбор наиболее удобного и безопасного способа должен быть направлен на улучшение качества сборки двускатной крыши.

Монтаж стропильной системы происходит на большой высоте, поэтому соблюдение правил техники безопасности является обязательным, особенно в зимнее время.

Видео: монтаж стропильной группы двускатной крыши

Перед сооружением стропильной системы двускатной крыши под профнастил нужно осуществить необходимые расчёты и выбрать конструкцию крыши. При этом значение имеют основные узлы несущих ферм, шаг между стропилами и порядок монтажа. Существует большой выбор вариантов сборки ферм и разные виды профнастила, выбор за вами.

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!

стропильная система под профнастил, фото, чертеж. Расчет, монтаж своими руками стропильной системы двускатной крыши. Расстояние между стропилами двускатной крыши под профнастил

Крыши современных частных домов могут иметь разную конфигурацию. Наиболее популярной разновидностью кровель является двускатная. Безусловными преимуществами такой крыши владельцы загородных участков считают надежность, довольно-таки привлекательный внешний вид и экономичность. Конструкция у кровли этого типа предельно проста, а поэтому возвести ее не составит труда в том числе и своими руками.

Легкие и прочные листовые материалы — это то, чем чаще всего обшивается двускатная крыша. Профнастил, к примеру, для такой конструкции подходит просто идеально. Кровля этой разновидности хорошо защищает внутреннее пространство дома, служит долго и обходится недорого. Конечно же, процедура возведения стропильной системы под профнастил, как и под любой другой материал, имеет некоторые свои особенности.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

• определиться с углом наклона скатов;

• определиться с видом необходимых для строительства материалов;

• рассчитать шаг между стропилами и элементами обрешетки;

• сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Расчет нагрузки

Этот шаг при составлении проекта крыши пропускать нельзя ни в коем случае. Правильно выполненные расчеты — залог того, что в конечном итоге получится долговечная двускатная крыша. Стропильная система под профнастил (фото сборки такого каркаса можно видеть ниже) монтируется с учетом следующих параметров:

Значения последних двух показателей можно узнать по специальным таблицам, разработанным специально для каждого конкретного региона.

Все полученные в результате вычислений цифры необходимо сложить и умножить на коэффициент надежности в 1.1. Выполнив расчет стропильной системы двускатной крыши таким образом, можно будет определиться прежде всего с видом необходимых для сборки материалов. Также с учетом окончательного показателя нагрузки выбирают оптимальный угол расположения опор каркаса кровли.

Угол наклона ската

Помимо нагрузки, при выборе этого показателя должны учитываться также и особенности самого кровельного материала. Угол наклона скатов кровли из профнастила может быть любым, но не менее 12 градусов. Если сделать крышу более пологой, в последующем она будет протекать. При этом сами листы начнут прогибаться под тяжестью снега зимой. То есть крышу придется постоянно ремонтировать. А это, конечно же, дополнительные затраты.

В Средней полосе России с учетом ветровой и снеговой нагрузки практически повсеместно допускается возводить кровли с углом наклона скатов в 30-45 градусов. Именно этот вариант идеально подходит и для профнастила. В южных районах угол наклона скатов кровель домов может быть меньшим, а в северных, наоборот, — большим.

Помимо всего прочего, при выборе способа установки стропил стоит учесть и то, каким именно образом в последующем будет использоваться чердак. Если его предполагается утеплить и обустроить под жилое помещение, скаты лучше сделать покруче. Но разумеется, в этом случае возведение крыши обойдется немного дороже, так как придется использовать большее количество материалов.

Из чего строить

Из каких же конкретно материалов может быть возведена такая двускатная крыша? Стропильная система, монтаж своими руками которой — в любом случае дело ответственное, должна быть, конечно же, максимально надежной. Но одним из преимуществ профнастила является то, что он имеет небольшой вес. Поэтому каких-либо особых, очень уж прочных, материалов для сборки каркаса под него использовать необязательно. Для стропил такое крыши вполне подойдет стандартный брус 150х100 мм. Пиломатериал большего сечения целесообразно применять только в том случае, если чердак предполагается использовать в качестве жилого помещения. Стропила для такой крыши обычно делают из бруса 200х100 мм.

Обрешетку можно собрать из обрезной доски 30х100-150 мм. Слишком широкий пиломатериал в данном случае использовать нельзя. Такие доски через некоторое время просто-напросто рассохнутся и сильно покоробятся, что крайне негативно скажется на надежности кровли. Под мауэрлат лучше взять брус потолще — 200х150 мм.

Шаг между элементами конструкции

Слишком часто опоры каркаса под легкие металлические листы устанавливать также необязательно. Оптимальное расстояние между стропилами двускатной крыши под профнастил — 60-80 см. Что касается обрешетки, то шаг между ее элементами выбирается с учетом разновидности используемых листов. Так, для толстого материала 0.6-0.7 мм с высотой профиля в 3.5 см доски могут набиваться на расстоянии до 1.5 м друг от друга.

Для стандартного профнастила марки Н шаг обрешетки обычно составляет 60-70 см. Такое же расстояние подойдет и для материала СН. Тонкий лист С монтируют на обрешетку, набитую с шагом в 10 см либо на сбитую сплошняком из фанеры 12 мм или листов ОСБ.

Как собирается двускатная крыша. Стропильная система под профнастил

Монтируется каркас кровли дома в несколько шагов:

• устанавливается мауэрлат;

• монтируются стропила;

• при необходимости устанавливается утеплитель;

• стропила обтягиваются гидроизолятором;

• набивается обрешетка.

Монтаж мауэрлата

Начинают сборку такой конструкции, как двускатная крыша из профнастила, своими руками с установки именно этого элемента. Монтируется мауэрлат поверх коробки здания. Как основа под стропильную систему этот элемент используется только на кирпичных, монолитных или блочных стенах. У брусчатых и рубленых его роль выполняет верхний венец. Крепить брус к стенам следует с использованием анкерных болтов. Можно также применять стальные нагели, оцинкованную проволоку толщиной от 5 мм или скобы.

Способы крепления стропил

Сами опорные элементы кровли могут крепиться к мауэрлату двумя способами. Для кирпичных, блочных и монолитных домов используется технология жесткой фиксации. В этом случае стропильные ноги крепятся к мауэрлату посредством оцинкованных стальных уголков и саморезов либо «узлом» из трех гвоздей (один в верхнюю плоскость, два — по бокам).

На рубленых и брусчатых стенах стропила крепят скользящим методом. Дело в том, что такие дома в первое время после возведения дают сильную усадку. Поэтому жестко закрепленный каркас крыши в последующем может просто-напросто повести. При скользящем способе установки стропил используются специальные фиксирующие элементы, «салазки», обеспечивающие подвижность опор в небольшом диапазоне.

Как устанавливать

Монтировать опорные элементы каркаса нужно правильно. В этом случае получится аккуратная симметричная двускатная крыша. Стропильная система под профнастил, как и под любой другой материал, должна собираться с использованием шаблона. В этом случае все ноги будут иметь одинаковую длину. Для двускатных кровель из профнастила могут использовать как простые прямые стропила (со срезанным под необходимым углом краем), так и вариант с посадочными гнездами под мауэрлат. Между собой вверху опоры каркаса крепят обычно посредством специальных толстых стальных пластин.

Первыми всегда устанавливаются крайние фермы. Далее между их самыми высокими точками натягивается шнур. Затем, ориентируясь на него, устанавливают промежуточные фермы. На больших кровлях между крайними парными стропилами предварительно монтируется коньковый прогон на опорах. Последние надежно закрепляются на балках перекрытия.

Монтаж утеплителя и гидроизолятора

Если чердак предполагается сделать жилым, при возведении кровли его, конечно же, придется утеплить. На крышах из профнастила для этой цели чаще всего используется минеральная вата. В качестве опоры под нее со стороны чердака на стропила натягивается проволока. Сами маты устанавливаются враспор.

Гидроизолятор на стропила нашивают с небольшим провисом (в 2 см). Натягивать пленку сильно нельзя. Иначе при подвижках каркаса она может просто-напросто порваться. Производят монтаж полос гидроизолятора горизонтально снизу вверх с нахлестом не менее 10-15 см.

Монтаж обрешетки

Опорные доски под листы профнастила к стропилам крепят посредством гвоздей диаметром порядка 3-3.5 мм. Длина крепежей при этом должна превышать толщину самих фиксируемых элементов в два раза. Сборку начинают от карниза. Крепить доски следует к каждому стропилу на два гвоздя. Два последних ряда у конька набиваются без зазора.

После того как обрешетка будет собрана, можно приступать к обшивке каркаса собственно самим профнастилом. На заключительном этапе обиваются доской фронтоны крыши.

О чем нужно знать

Дерево — материал очень легкий в обработке и при этом достаточно прочный. Именно поэтому стропильная система двускатной крыши своими руками собирается чаще всего из бруса и доски. Однако слишком уж долгим сроком службы пиломатериалы похвастаться, к сожалению, не могут. Рано или поздно какркас кровли здания начинает рассыхаться или подгнивать. Поэтому перед его сборкой брус и доски обязательно следует обработать специальными составами, повышающими их влагостойкость.

Еще одним недостатком древесины является горючесть. Чтобы свести риск возникновения пожара к минимуму, используемые для возведения каркаса здания пиломатериалы следует, помимо всего прочего, тщательно обработать средством, повышающим их огнестойкость.

Вот таким вот образом и собирается двускатная крыша. Стропильная система под профнастил, как видите, монтируется элементарно. Тем не менее установка каркаса кровли — дело очень ответственное. При нарушении каких-либо технологий у хозяев дома в последующем обязательно возникнут проблемы с протечками, необходимостью замены отдельных элементов и т. д. Поэтому подойти к сборке стропильной системы кровли стоит с максимальной ответственностью.

Стропильная система двускатной крыши под профнастил: устройство каркаса, преимущества

Несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

• как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
• малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
• простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
• большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил для крыши весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Оптимальный шаг установки стропилин выбрать

В этом вопросе многое будет зависеть от размеров листа профнастила. Но чаще всего используется шаг от 60 до 90 сантиметров. Больше делать нежелательно, так как это существенно уменьшит прочность всей стропильной системы, а значит, возрастет риск быстрой поломки.

Устройство и монтаж обрешетки под профнастил

Часто «домашние» строители самое большее внимание уделяют непосредственно стропилам. Это конечно очень важно, но есть и другие компоненты этой системы. Обрешетка — именно от этой конструкции будет зависеть как прочно материал будет закреплен. Самое первое что нужно сделать – это выбрать шаг обрешетки. Тут нужно следовать следующим рекомендациям СНиП:

Устройство обрешетки кровли под профнастил

• при слабом уклоне, мене 10 градусов, лучше всего сделать сплошную обрешетку. Это связано с тем, что на такой кровле будет накапливаться большое количество снега. Сплошная обрешетка поможет избежать изгиба профнастила;
• если угол ската от 12 до 15 градусов, то доски можно крепить на расстоянии 30-65 сантиметров друг от друга;
• если скат очень крутой, то шаг обрешетки может составлять метр.

Но многое будет зависеть от марки самого профлиста. Чем он прочнее и толще, тем обрешетка может быть реже.

В качестве материала для обрешетки можно применить и брус, и доску. Все будет зависеть от ваших финансовых возможностей. Брус используется с сечением 50 на 50 миллиметров. Но такой вариант, в силу своей дороговизны, применяется не так часто. Более популярна в использовании доска. Для обрешетки можно использовать как обрезной, так и не обрезной вариант. Самое главное, чтобы толщина досок была не менее пяти сантиметров.

Устройства конька и узлов примыканий стропильной системы двускатной крыши под профнастил

При возведении кровли важный каждые элементы. Конек и другие узлы примыкания стропильной системы оказывают влияние на всю конструкцию. От того, как правильно выполнены эти элементы во многом зависит долговечность всей крыши.

Детали оборудования конька кровли при монтаже профлиста

В верхней части соединения стропильных ног крепится конек. Его монтируют к обрешетке при помощи длинных кровельных саморезов. При этом между коньком и листами профнастила должно оставаться пространство не более 30-40 миллиметров. Именно через него будет происходить вентиляция крыши.

Покрытие из профнастила должно выступать за боковые стены и фронтоны. Такой свес будет служить «козырьком» защищающий от дождя и стекающей со скатов воды. Карнизный свес необходимо сделать еще до монтажа кровельного материала. Здесь обрешетка делается сплошной, и крепятся специальные карнизные планки. Торцевые планки на фронтоне монтируются на уже уложенный кровельный материал.

Если для покрытия крыши используется профнастил, то в качестве стропил могут выступать доски. Такой вариант наиболее подходит если предусмотрено монтаж утеплителя. Шаг между стропильными ногами делается от 60 до 90 сантиметров. Очень важно правильно смонтировать обрешетку. Здесь шаг выбирается в соответствии с уклоном ската и прочностью используемого профнастила. Также стоит тщательно монтировать конек и планки на карнизе и фронтоне. Как правило, производитель профнастила предлагает уже готовое решение. Лучше воспользоваться им. В этом случае и сама конструкция получится надежно, и внешний вид значительно улучшиться.

Монтаж кровли из профнастила — видеоинструкция

Расстояние между стропилами – Кровля крыши для дома

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

1. прочность креплений стропил к коньку и мауэрлату;
2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
3. выбор стропильного материала;
4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

• нагрузка на квадратный метр крыши;
• конструктивные особенности кровельного материала;
• длина пролета между опорами;
• угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

• веса стропил,
• веса обрешетки,
• веса кровельного материала и утеплителя,
• снеговой нагрузки (справочная информация, уникальная для каждого региона),
• ветровой нагрузки (тоже справочная информация),
• веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

1. Замерить длину крыши от торца до торца.
2. Полученное расстояние поделить на максимальный размер шага.
3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

• Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
• Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
• При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
• Угол ската для профнастила выбирают от 12 до 45 градусов.
• Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
• Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

• В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
• Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для установки под углом 12 – 60 градусов, рядовые модели рекомендуется монтировать под углом 20 – 45 градусов. Для обрешетки чаще всего используют брус 50х50 мм.

Стропильная конструкция под металлочерепицу

Металлочерепица по сути представляет собой менее жесткий и более легкий декоративный вариант профнастила, поэтому требования по стропильной системе, в частности по рекомендуемым сечениям стропильных ног, во многом совпадают.

Особенностью стропильной конструкции под металлочерепицу можно назвать значительное уменьшение шага обрешетки, который должен быть равен длине продольной волны (30 см для большинства видов). Это приводит к необходимости уменьшить расстояние между стропилами до 0,6 – 1 м, для снижения расходов пиломатериала на обрешетку. Угол ската крыши выбирается от 22 до 45 градусов.

Стропильная конструкция под ондулин

Ондулин – шифер на основе стекловолокна и битума, выпускается только одним производителем и имеет унифицированные технологические нормы по установке:

• допустимый угол монтажа – 5 – 45 градусов;
• расстояние между стропилами – 60 см при угле ската до 15 градусов, до 90 см – при угле более 15 градусов;
• обрешетка – сплошная фанерная на склоне до 10 градусов, доска 30х100 мм с шагом 45 см на склоне 10 – 15 градусов, брус 40х50 мм с шагом 60 см на склоне свыше 15 градусов.

Учитывая небольшой вес материала, сечение стропильных ног подбирается исходя из тех же рекомендаций, что и для профнастила.

Стропильная конструкция под покрытие из шифера

Шифер – традиционный, достаточно жесткий и тяжелый кровельный материал, хрупкий, но устойчивый к постоянным нагрузкам. Такие свойства меняют рекомендации по оптимальному устройству стропильной системы в сторону использования более прочных элементов и увеличения шага между ними:

• Из-за низкой герметичности нежелательно использовать шиферные крыши с углом ската менее 22 градусов. При необходимости монтажа такой крыши в качестве инструкции можно использовать рекомендации по установке ондулина, с поправкой на универсальный шаг обрешетки – 55 см.
• Допустимый угол для установки стропил под шифер – до 60 градусов.
• Шаг установки выбирается от 0,8 до 1,5 м, в зависимости от сечения стропильной ноги, нагрузки и наличия обрешеточного материала.
• Материал на стропила подбирается несколько большего сечения, чем для легких кровель. Для наиболее популярного шага 1,2 м берется брус сечением от 75х150 до 100х200 мм, в зависимости от длины пролета между опорами.
• Материал под обрешетку подбирается в соответствии с величиной расстояния между стропилами – брус 50х50 мм до 1,2 м, брус 60х60 мм – 1,2 м и более.
• Шаг обрешетки подбирается таким образом, чтобы каждый лист лежал на трех брусьях, и имел нахлест на 15 см с соседним. Учитывая стандартную длину листа 1,75 м, используется шаг 80 см.

Стропила для односкатной и двускатной кровли

Какое расстояние стропил для односкатной кровли? Односкатная крыша не требует сложной стропильной конструкции. Стропила укладываются от стены к стене, чаще всего без использования мауэрлата, прямо на венец.

Отсутствие дополнительных ребер жесткости устанавливает максимальный угол уклона – 30 градусов и допустимую длину пролета – менее 6 м (для деревянных стропил). Оптимальный угол – 15 – 20 градусов.

Такие крыши обычно не подвержены ветровым нагрузкам, но требуют защиты от осадков. В регионах, где давление ветра сравнимо со снеговой нагрузкой, правильная установка односкатной крыши “по ветру” способна привести к самоочищению кровли.

Двухскатная крыша представляет собой систему параллельных треугольников, соединенных между собой мауэрлатом и коньком. Существует множество элементов для прочного скрепления сторон треугольника между собой и передачи нагрузок от стропильных ног стенам – стойки, стяжки, укосины, опорные балки и так далее.

Шаг между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра

Прочность жесткого треугольника возрастает по мере приближения его формы к равнобедренному, поэтому при повышении угла ската до 60 градусов можно расширять шаг между стропилами.

Однако, это также приведет к увеличению расхода материала и к многократному усилению парусности крыши. Оптимальный угол уклона для снежных регионов – 45 градусов, для ветреных – 20 градусов.

Расстояние между стропилами крыши мансардного типа определяет, какая часть нагрузки приходится на каждый элемент. При проектировании вальмовой кровли шаг стропил должен составлять от 60 см до 1 м.

Полезные советы

• Верное крепление стропил не менее важно, чем правильный расчет конструкции. Перед самостоятельным монтажом крыши стоит взять урок у опытного плотника и почитать обучающую литературу.
• При выборе шага стропил не забывайте о теплоизоляции. Все виды утеплителя способны немного сжиматься, поэтому покупать их можно по приблизительному размеру. Наиболее часто выпускаемые размеры – 60, 80, 100, 120 см.
• Для крыш с уклоном от 45 градусов и более можно не учитывать вес человека на крыше. Это снимает 175 килограмм расчетной нагрузки на квадратный метр и позволяет ставить стропила в среднем на 20% реже.
• Снежную и ветровую нагрузку в регионах России можно узнать по нормативным документам – картам в приложении Ж к СП 20.13330.2011 “Нагрузки и воздействия”.
• В сети существует множество онлайн-калькуляторов для крыши, способных если не рассчитать верно все нюансы, то хотя бы посоветовать подбор верного сечения для стропила.

Как заменить сгнившие стропила на двускатной крыше | Home Guides

Сухая гниль на концах двускатных стропил должна быть устранена до того, как она распространится на кровельную обшивку или стропила чердака. Если сухая гниль обширна, привлеките подрядчика для замены сгнивших стропил и обшивки и устранения сухой гнили. Но самодельный мастер с базовым столярным опытом и инструментами может заменить несколько сгнивших стропил. Работа требует работы на переносных подмостках, которые вы можете получить на сдаче в аренду.

Подготовка

Разместите переносные подмости в области конца стропила с укоренением. Отрегулируйте подмости для удобного доступа к кровле по свесу.

Удалите участок черепицы от края крыши до верхней линии свеса, используя 16-дюймовый гвоздь и молоток, чтобы вытащить кровельные гвозди. Вырежьте кусок рубероида с помощью канцелярского ножа. Вытащите гвозди, которыми обшивка свеса крепится к верхнему краю сгнившего стропильного хвоста.

Отрегулируйте подмости для доступа к нижней стороне выступа и установите сабельную пилу с лезвием для резки металла. Вставьте лезвие в шов между внешним концом стропильной опоры и облицовкой и обрежьте гвозди, которыми облицовка крепится к концу стропила.

Установите в пилу нож для резки дерева. Начните с нижнего края хвоста стропила там, где он встречается с внешней стеной. Сделайте вертикальный надрез прямо до нижней стороны обшивки и удалите сгнивший хвостик стропила.

Замена стропила

Расположите ручку регулируемого угольника напротив нижней стороны обшивки на линии, где было снято стропило, перпендикулярно стене. Отрегулируйте лезвие угольника так, чтобы оно совпадало с вертикальным разрезом на стропиле у стены.

Отметьте угол (уклон крыши) на одном конце бруса каркаса того же размера, что и стропила, например, два на шесть или больше, используя квадрат в качестве направляющей. Отрежьте угол дисковой пилой.

Работайте от подмостей и измерьте расстояние от верхнего конца стропила до точки, где облицовка встречается с обшивкой крыши. Перенесите это измерение на кусок пиломатериала. Используйте угольник в качестве ориентира, чтобы обозначить угол наклона крыши и отрезать хвостовую часть стропила.

Установите аккумуляторную дрель с насадкой-винтом. Расположите хвостовую часть стропила напротив нижней стороны обшивки между обрезанным концом стропила и облицовкой. Ввинтите 2-дюймовые винты для настила через обшивку сверху и в верхний край стропильной опоры с интервалами 4 дюйма.

Работайте снизу и прикрепите верхний конец стропильного хвоста к обрезанному концу стропила винтом через нижний край стропильного хвоста.

Прикрепите облицовочную доску к концу стропильной опоры с помощью гвоздей с гальваническим покрытием 16d. Используйте не менее трех гвоздей, равномерно расположенных через лицевую часть фасции и в хвостовую часть стропила.

Повторите эти процедуры для замены других сгнивших стропил. Открытые участки обшивки готовы для установки рубероида и черепицы, которые соответствуют существующей черепице.

.

Как оформить двускатную крышу без потолка | Home Guides

Двускатная крыша — это тяжелая конструкция, и если вы хотите предотвратить обрушение крыши, вам необходимо правильно построить структуру. При традиционном каркасе элементы каркаса, образующие потолок здания, играют важную роль в поддержании устойчивости крыши. Когда эти потолочные элементы снимаются, их необходимо заменить чем-то другим, что выдержит вес крыши.

Стропила и коньковые доски

При обычном двускатном каркасе крыши скат крыши образован стропилами, идущими по диагонали вниз от вершины крыши к вершинам внешних стен здания.Верхние концы стропил упираются в коньковую доску — горизонтальный элемент каркаса, проходящий по пику крыши. Коньковая доска служит только как поверхность для крепления стропил и не выдерживает никакой вес крыши; вес вместо этого поддерживается стенами, на которые опираются нижние концы стропил. Вес оказывает направленное наружу горизонтальное усилие на стены, и в обычном каркасе этой силе противодействуют стропильные шпалы, которые представляют собой горизонтальные элементы, которые проходят между нижними концами стропил в верхней части стен и не позволяют стропилам расширяться наружу. ,Стропильные шпалы также являются балками перекрытия в интерьере здания, а когда в интерьере есть собор или сводчатый потолок, стропильные связи отсутствуют.

Хомуты

Хомуты — альтернатива стропильным шпилькам в обрамлении, где использование обычного потолка нежелательно. Подобно стропильным шпалам, воротниковые шпалы представляют собой горизонтальные элементы, которые связывают стропила вместе и противостоят силе, которая пытается заставить нижнюю часть стропил растягиваться горизонтально и выталкивать стены наружу.Стяжки-воротники, однако, расположены выше по стропилам, так что они охватывают внутреннее пространство на более высоком уровне, чем верх стен. Если манжеты расположены выше одной трети высоты стропил, они не смогут противостоять горизонтальной силе.

Коньковая балка

Структурная коньковая балка может устранить необходимость в стропильных или воротниковых стяжках. Коньковая балка занимает то же положение, что и коньковая доска, но изготовлена ​​из более тяжелых пиломатериалов и, в отличие от коньковой доски, поддерживается на концах фронтона конструктивными колоннами.Опора позволяет балке выдерживать вес крыши, снимая нагрузку с нижней части стропил и устраняя горизонтальную силу на стены. При использовании конькового бруса нет необходимости в конструкционном перекрытии внутри здания.

Фермы крыши

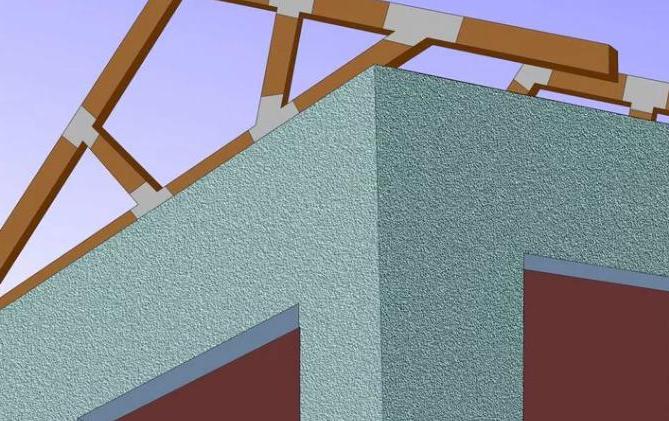

Фермы крыши — это сборные элементы каркаса, которые точно спроектированы таким образом, чтобы они могли адекватно поддерживать крышу здания при использовании минимально возможного количества пиломатериалов. В некоторых типах ферм, называемых ножничными фермами, используются внутренние опорные элементы, которые связывают верхние части ферм вместе над уровнем верха стены.Нижние пояса фермы не горизонтальны; они наклонены вверх к пику крыши, поэтому внутренняя структура фермы кажется похожей на стропила в потолке собора.

.

Как обрамить открытое крыльцо с фронтоном | Home Guides

В интерьере здания отделка и детали имеют тенденцию затемнять структурный каркас здания. Однако относительная простота крыльца дает возможность продемонстрировать элегантный дизайн каркаса сооружения. Открытое крыльцо с фронтоном использует эту возможность и демонстрирует свой структурный каркас.

Конек и стропила

Основными компонентами двускатной крыши являются стропила, которые спускаются вниз с каждой стороны крыши, образуя пик посередине, и гребень, который проходит вдоль этой вершины и дает стропилам опору.В обычной двускатной крыше конек не обеспечивает никакой структурной поддержки крыши; это просто поверхность, к которой прибиты верхние концы стропил, и вес крыши передается вниз через стропила на опорные стойки внизу.

Столбы и балки

В случае двускатной крыши над закрытым зданием нижние концы стропил опираются на внешние стены здания. Однако в открытом крыльце стропила опираются на горизонтальные балки, которые поддерживаются вертикальными стойками или колоннами.Требуемые размеры балок и стоек зависят от размера и веса крыши, но обычно используются балки, изготовленные из двойных балок два на восемь или два на десятки, опирающиеся на стойки четыре на четыре или шесть на шесть. ,

Балки

Поскольку вес крыши передается вниз через наклонные стропила, сила веса стремится вытолкнуть опорные стойки или стены крыльца наружу. Балки потолка, которые проходят горизонтально от одной стороны крыльца к другой, связывают нижние концы стропил вместе и противостоят этой силе.Во внутреннем пространстве потолочные балки обычно отделаны стеновой доской, чтобы отделить чердачное пространство от комнаты внизу, но на открытом двускатном крыльце балки можно оставить открытыми для пространства под крышей.

Кафедральный потолок и структурный выступ

Удаление потолочных балок оставляет крыльцо с открытым соборным потолком, но для этого требуется, чтобы структурная опора балок была заменена какой-либо другой структурной альтернативой. Самый распространенный вариант — конструкционный коньк — представляет собой относительно тяжелую балку, которая проходит по коньку крыши и поддерживается на концах несущими стойками.Вес крыши опирается на балку конька, а не на нижние концы стропил, и вес передается через стойки либо на другую балку, которая сама поддерживается другими стойками, либо полностью на землю, где пост опирается на бетонный нижний колонтитул.

.

Крыши — Строительные нормы и правила Южная Африка

Воскресенье, 16 августа 2020 г.

• О нас
• Свяжитесь с нами
• Положения и условия

• Строительные нормы и правила (NBR) Intro.
  • Почему национальные строительные нормы и правила
  • PAJA: Закон о защите ваших прав
  • Закон о мерах по защите потребителей жилья
  • Представление плана дома
  • Муниципалитет Контакт
    • Определения подзаконных актов по планированию и строительству
  • Схемы зонирования
    • Схема зонирования Кейптауна
    • Схема городского планирования — JHB
    • Схема городского планирования Тшване 2008
  • Глоссарий национальных строительных норм
    • Определения городского планирования
    • Условия окружающей среды от А до Я
• NBR (SA)
  • Строительные законы и SANS 10400
  • Строительные нормы и правила Раздел 1
    • Общие принципы и требования — Часть A
    • Конструктивное проектирование, часть B
    • Размеры, деталь C
    • Общественная безопасность — Часть D
    • Работы по сносу, Деталь E
    • Операции на объекте — Часть F
    • Раскопки — Деталь G
    • Основы — Часть H
      • Повреждение стен и фундамента деревом — SANS10400-H Приложение-D
  • Строительные нормы и правила Раздел 2
    • Этажи — Деталь J
    • Стены-Деталь K
    • Крыша Part-L
    • Лестница, деталь M
    • Остекление, деталь N
    • Освещение и вентиляция — Часть O
    • Дренажная часть P
    • Санитарно-бытовые отходы без воды, часть Q
  • Строительные нормы и правила Раздел 3
    • Удаление ливневых вод — Часть R
    • Услуги для людей с ограниченными возможностями — Часть S
    • Противопожарная защита — Часть T
    • Утилизация мусора, часть U
    • Обогрев помещений — Часть V
    • Противопожарная установка — Деталь W
    • Энергопотребление и устойчивость (SANS 10400X и XA)
      • Расчеты фенестрации
• Элементы конструкции
  • Бетонные фундаменты
  • Бетон и кладка
    • Бетонные смеси
    • Бетонные смеси по массе и объему
    • Бетонная плита
    • Бетон в холодную погоду
  • Стекло и остекление как конструктивный элемент
  • Крыши и кровля
    • Анкерная конструкция крыши
    • Соломенные крыши и молнии
    • Гидроизоляция кровли
  • Руководство по SANS 10400XA

.
