Двускатная крыша: стропильная система под профнастил

Применение металлических профилированных листов в кровельном деле позволяет в бойком темпе провести обустройство. Легкий материал не требует сооружения мощного основания и усиления фундаментной конструкции. Строительство стропильной конструкции и укладка не заставит исполнителей проявлять чудеса сноровки и выносливости.

Все работы с успехом можно выполнить собственноручно. Правда для удачного итога нужно знать, как устроен каркас и сама металлическая двускатная крыша – стропильная система под профнастил обязана учитывать специфику материала и его технические особенности.

Крупнолистовой гофрированный металлопрокат сравнительно недавно внедрился в сферу частного строительства. Ранее его признавали безоговорочной прерогативой многоэтажек, гаражей, коммерческих зданий.

Надежду хозяевам загородных владений подарила разработка новых марок с волнистым и средневысоким профилем. А вот желание приобрести материал простимулировало появление цветных полимерных покрытий, обеспечивающих обустроенным объектам уникальный экстерьер.

Металлические кровельные листы приобрели внешнюю привлекательность, но технические характеристики остались без изменений. Прокат, отличающийся высокой теплопроводностью, по-прежнему стремительно нагревается в жару и с равнозначной скоростью теряет тепло в морозы. Доставляет массу неудобств и неприятностей в периоды сезонных температурных колебаний. Красота цветных оболочек не прибавила звукоизоляции. Капли дождя и дефилирование голубей по металлической кровле прежними децибелами проверяют нервную систему владельцев на прочность.

Низкие изоляционные качества заставляют прибегать к старым проверенным мерам. По аналогии со всеми известными видами металлической крыш профнастил укладывают поверх грамотно устроенного кровельного пирога, включающего стандартный набор изоляционных слоев, в числе которых:

  • Гидроизоляция, противостоящая атакам атмосферной воды.
  • Теплоизоляция, предотвращающая перегрев внутренних помещений снаружи и утечки тепла изнутри помещений. Заодно утеплитель играет роль барьера от проникающего извне шума.
  • Пароизоляция, защищающая утепляющий слой от бытовых испарений.

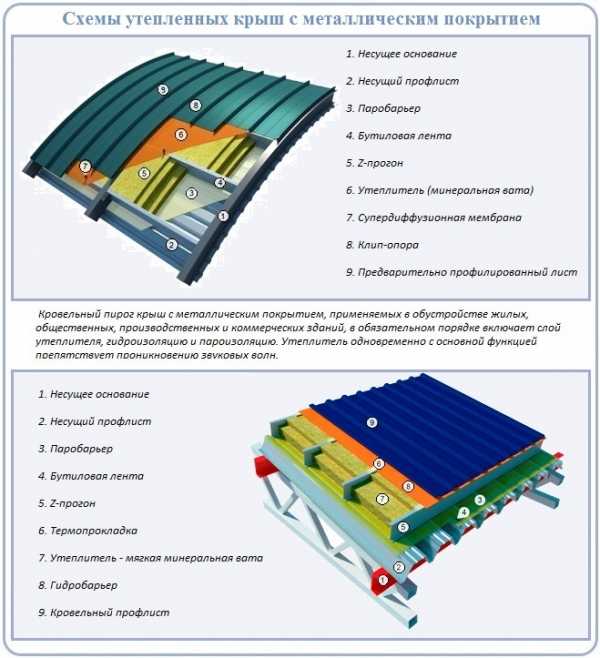

Кроме перечисленных слоев у правильно сооруженного кровельного пирога имеются вентиляционные зазоры, необходимые для вывода конденсата из пространства под кровлей. Вот такую многокомпонентную конструкцию удерживает стропильный каркас. Если он устроен с ошибками, то система не сможет функционировать в полную силу. Как следствие под металлической кровлей будет копиться конденсат, разрушающий стропильные ноги и обрешетку.

Заметим, что изоляционный слой требуется крышам из профилированного листа, если они сооружаются над жилыми и активно эксплуатируемыми строениями.

Если оцинкованный гофрированный прокат используется в сооружении навесов, козырьков, крыш пристроек, бытовок тепло- и звукоизоляционную защиту не используют. Однако кровельные пироги, не имеющие в составе теплоизоляции, все же содержат слои, закрепляемые и распределяемые системой стропилин и решетин.

Стропильный каркас всех существующих типов крыш призван решать три главенствующие задачи:

  • Формировать скаты в соответствии с проектным решением.
  • Распределять составляющие кровельного пирога, необходимые для правильной работы и долгой жизни крыши.
  • Удерживать слои кровельного пирога, вес кровли и действие атмосферных нагрузок, не огорчая деформациями и разрушением.

Грамотно сооруженная стропильная система под профнастил безукоризненно выполняет все функции. И служит долго, и с порученными обязанностями отлично справляется. Элементы каркаса определяют заданную проектировщиком конфигурацию и служат надежным вместилищем для компонентов кровельного пирога.

Двускатная конструкция под укладку профилированных листов – разумный выбор рачительных хозяев. Это наиболее простая схема, не нуждающаяся в технологических ухищрениях и в неоправданно высоком расходе материала, как вальмовая крыша. Профилированные листы укладываются поштучно в поперечном коньку направлении.

Редкие загородные объекты могут похвастаться длиной ската больше 12м. А это значит, что профнастил можно укладывать в один ряд без поперечных швов, следовательно, гидроизоляция будет наивысшей. Разбор мы учиним именно этому популярному варианту.

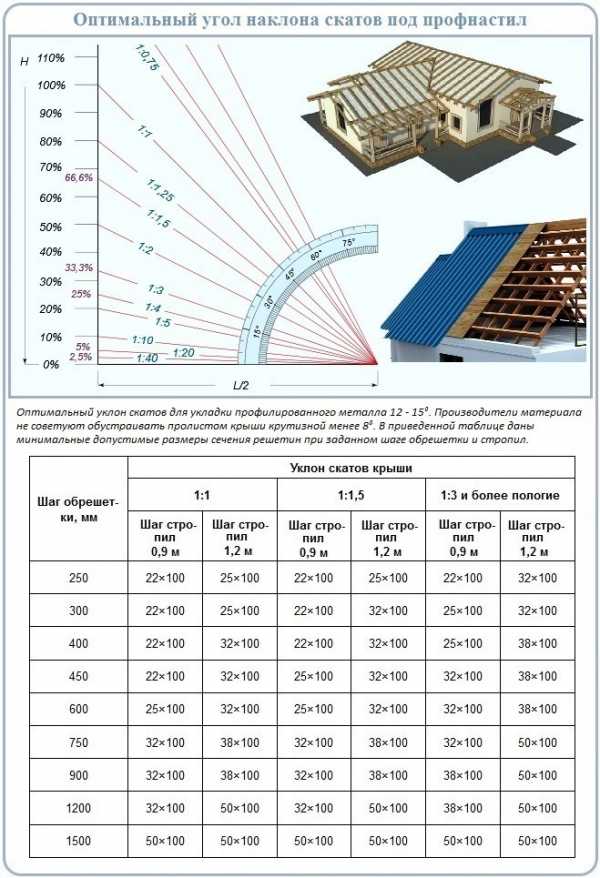

Рекомендованный уклон скатов под укладку гофрированного металла 12-15º, но эксперименты и вариации с крутизной не запрещены. Ограничен лишь нижний предел: не желательно обустраивать профлистом скаты с уклоном меньше 8º. При необходимости укладки на плоскую крышу уклон указанной величины необходимо создать сухой или цементно-песчаной стяжкой. Иначе осадки будут скапливаться в понижениях волн, что может привести к неисправимой порче материала.

Стропила для металлической кровли

В устройстве двускатных каркасов под металлические покрытия применяются традиционные технологии, согласно которым устанавливаются висячие или наслонные стропильные ноги. Выбор оптимальной схемы возведения определен типом обустраиваемой коробки. Если в ее пределах есть возможность опереть верхние спилы стропильных ног, в строительстве используют наслонные стропилины, если нет – висячие.

Чаще всего над загородными малоэтажными домами возводят крыши со стропильными конструкциями наслонного типа с опиранием их верха на коньковый прогон. Висячий метод применяется реже из-за сложности монтажа и последующего ремонта.

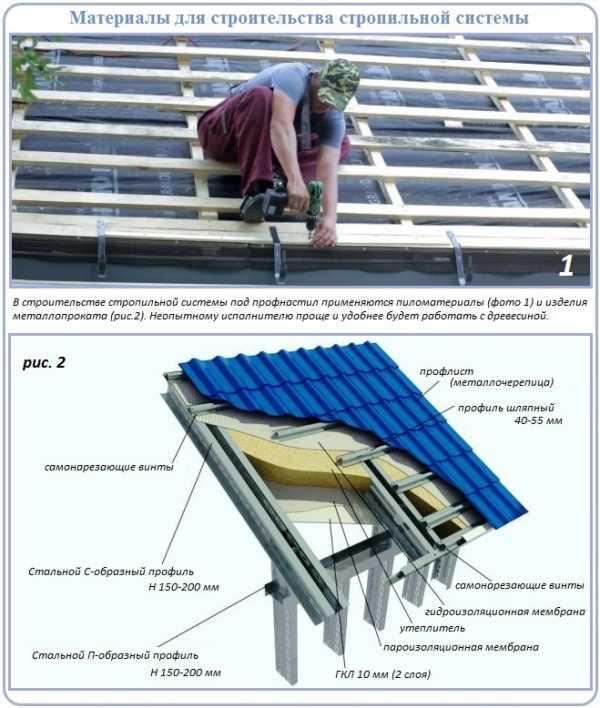

В строительстве стропильной системы под укладку кровли из профнастила используются:

  • Пиломатериалы. При возведении стропильных систем для утепленных крыш стропильные ноги чаще всего изготавливают из доски сечением 50×100мм. В регионах с суровой зимой доску берут большего сечения 50×150мм. Брус применяют только в случаях, когда участок строительства расположен в зоне с повышенной снеговой нагрузкой. Стропильные каркасы для неутепленных крыш сооружают с помощью бруска сечением 30×50 – 50×50мм.
  • Металлопрокат. Швеллер, уголок, двутавр, профильную трубу применяют в основном в строительстве стропильных систем холодных крыш над пристройками, верандами, бытовками.

Грамотно устроить кровельный пирог по металлическому каркасу самостоятельный частник вряд ли сможет. Нужны точные расчеты, ведь у теплоизоляции и металла слишком большая разница в параметрах теплопроводности. К тому же для соединений потребуется сварочный аппарат в придачу со сварщиком.

Дешевле, удобней, практичней построить стропильную систему из древесины, тем более что ее можно будет самостоятельно починить при необходимости. Однако у металлических представителей есть веское преимущество – они лучше адаптируются к покрытию при устройстве холодных крыш благодаря идентичности состава.

Как деревянные, так и металлические детали двускатной стропильной системы устанавливаются по вышеописанным висячим и наслонным схемам. На практике нередко используются разнообразные комбинации. Например, пространство между двумя крайними висячими фермами из металла заполняется деревянными стропилинами. Двускатные конструкции встраиваются в более сложные объекты с многосоставной архитектурой.

Однако комбинировать, не имея четкого проекта и опыта в строительстве, крайне нежелательно. Еще нежелательнее применять деревянные и металлические детали, не предусмотрев между ними разделительной гидроизоляционной прослойки.

Стропильные конструкции под профнастил

Выяснили, что металлические профилированные листы служат финишным покрытием для утепленных и холодных крыш. Деление на виды стропильных каркасов под профлист как раз и производится на основании наличия или отсутствия теплоизоляции в кровельном пироге. Существенных технологических различий в строительстве стропильных конструкций обоих вариантов нет. Есть разница в размерах стропилин, между которыми укладываются либо не укладываются плиты теплоизоляции. Отличается алгоритм расчета сечения элементов, потому что:

  • Стропильные каркасы утепленных крыш обязаны без разрушения и прогибов держать собственный вес, массу утеплителя, двойной обрешетки, внутренней обшивки и периодической снеговой нагрузки.
  • Стропильные каркасы холодных крыш должны нести аналогичный груз за минусом теплоизоляции, обрешетки, удерживающей пароизоляцию, и внутренней обшивки.

Весом пароизоляционного и теплоизоляционного материала в обоих случаях разрешается пренебречь.

Кроме нагрузок при вычислении размеров стропилин для утепленных крыш необходимо учесть еще один немаловажный нюанс: между плитой утеплителя и гидроизоляцией должен остаться вентиляционный зазор в 3 см. Т.е. толщина теплоизоляционного слоя должна быть минимум на 30 мм меньше, чем толщина стропильной ноги. К примеру, если толщина теплоизоляции 120 мм, то для изготовления стропильных ног идеально подойдет поставленная на ребро доска 50×150 мм.

В холодных конструкциях размерный тон задает гидроизоляция. Ее укладывают так, чтобы материал провисал между стропилинами приблизительно на 20 мм. Провисание необходимо, чтобы гидроизоляцию не разорвало от чрезмерного натяжения при традиционных температурных подвижках древесины. Значит, даже для сверхлегких холодных крыш с водоотталкивающим слоем строить каркас следует из бруска сечением от 30×30 мм и более.

Однако предложения строительных рынков и специализированных маркетов не всегда радуют присутствием товара требующегося размера. Короче, если расчетная толщина теплоизоляции практически равна толщине предложенных продавцом пиломатериалов, расстраиваться не стоит. Каркас для двускатной крыши все равно будет построен. Просто поверх установленных стропильных ног надо будет прибить контробрешетку из бруска размером, способным устранить недостачу толщины материала. Гидроизоляцию в подобных ситуациях настилают поверх контробрешетки, а уже после монтируют решетины под укладку профнастила.

Отметим, что вентиляционный зазор между водозащитным слоем и утеплителем формируют при использовании классических видов гидроизоляции. Если водоотталкивающий слой выполнен диффузионной полимерной мембраной, нет необходимости ни в самом вентиляционном канале, ни в сооружении контробрешетки. Полимерной гидроизоляции разрешается непосредственно контактировать с утеплителем, ведь она беспрекословно выпустит наружу скопившийся конденсат.

Шаг установки стропилин

Шаг установки стропильных ног, рекомендуемый производителями гофрированной кровли, составляет от 0,6м до 0,9м, но может достигать и 1,5 м. Выбор шага ориентирован только на конструктивные особенности обустраиваемой коробки. Чтобы его найти, нужно длинную стену разделить на равные отрезки длинной, близкой к рекомендованному значению. К полученному количеству отрезков приплюсовывается 1, результат указывает на число стропильных ног в системе.

Изготовители настоятельно советуют придерживаться обозначенных ими пределов. Немного найдется охотников устанавливать стропилины чаще, чем продиктовано минимальным расстоянием в 60см. Желающих проредить стропильный каркас будет гораздо больше. Им следует помнить, что расстояние между стропильными ногами тесно связано с шагом установки решетин. Увеличивая одно, придется уменьшить второе или увеличить сечение решетин.

Обрешетка для укладки профлиста

Стропильная система только формирует плоскости скатов, но служить основой для фиксации профилированных панелей она не имеет права. Для укладки металлического кровельного покрытия к стропильным ногам крепится обрешетка. По деревянным стропилинам укладывают решетины из доски или бруска.

Металлическую систему оснащают обрешеткой из профиля, толщина стенки которого не превышает 2 мм. Профиль потолще придется заранее бурить для установки саморезов: процесс затратный и по времени, и по приложению усилий.

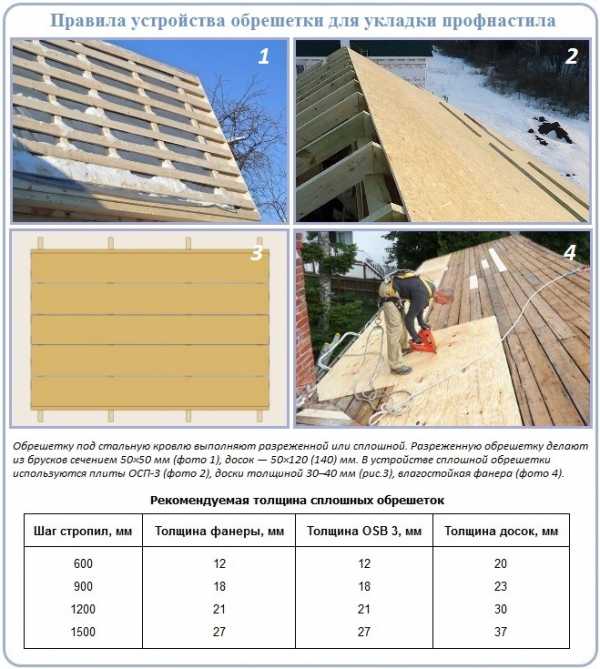

Под укладку металлических профилированных листов сооружают три типа обрешетки, это:

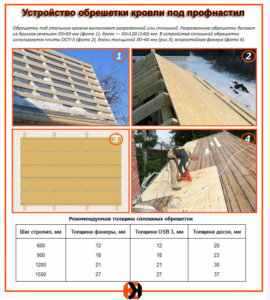

  • Сплошная. Из доски сечением 30×100 или 40×100 мм, листов влагостойкой фанеры или плит ОСП-3 устраивается сплошной настил. Он относительно сплошной, потому что между элементами необходимо оставить зазоры в 2-3 мм для компенсации температурного линейного расширения.
  • Разреженная. Брусок сечением 30×50, 50×50 мм и близких размеров либо доску 50×120, 50×140 мм устанавливают параллельно коньку и свесу, т.е. поперек стропильных ног через равные расстояния. Разреженный вариант дополняют сплошным в ендовах, вдоль свесов и конька. Важная деталь – первая от края карнизного свеса решетина устанавливается с учетом выноса нижнего края профнастила на 7-8 см за контур стропильной системы. К примеру, если принятый для обустройства крыши шаг решетин 50см, самый первый элемент крепится на расстоянии 42 см от линии карниза.
  • Двойная. Это комбинированная разновидность, включающая два расположенных друг над дружкой слоя. Суть ее сооружения заключается в том, что поверх разреженно установленных решетин перпендикулярно либо под углом настилается контрообрешетка из доски толщиной примерно 30 мм.

В малоэтажном строительстве чаще всего используются первые две разновидности. Размеры материала, применяемого для устройства сплошного настила, определяет шаг установки стропилин. Размеры элементов разреженной разновидности зависят от крутизны крыши, несущей способности покрытия и расстояния между стропилами.

Обрешетка – важная составляющая кровельной конструкции. Она формирует вентиляционный зазор второго уровня, расположенный между металлическими листами и гидроизоляцией. Устраивают ее в любом случае, независимо от качественных и технических характеристик водоотталкивающего слоя. Несмотря на кажущуюся легкость, обрешетка имеет вес, его учитывают при расчетах стропильной системы.

Нюансы сооружения обрешетки по стропильной системе двускатной крыши и крепления к ней профнастила изобразит фото подборка и видео:

Видео:

Вот и все тонкости сооружения стропильного каркаса под укладку профилированного кровельного металла. Правил немного, супер сложного ничего нет, придерживаться их необходимо как самостоятельным кровельщикам, так и нанятым для возведения крыши строителям. Зато соблюдение перечисленных технологических предписаний обеспечит долгую и безупречную работу кровли, не заставить преждевременно ремонтировать и часто устранять обнаруженные по ходу огрехи.

krovgid.com

Стропильная система двускатной крыши под профнастил

Двускатная крыша пользуется большой популярностью при загородном строительстве. Это объясняется простотой стропильной системы, невысокой стоимостью и возможностью обустроить жилое подкровельное помещение. Жёсткая конструкция двускатной системы обладает ветроустойчивостью и способна выдерживать большие снеговые нагрузки. В отличие от других металлических кровельных материалов, профнастил характеризуется невысокой ценой, простотой монтажа и малым весом, а для улучшения потребительских свойств производители окрашивают это покрытие в разные цвета. Выбор скатной крыши под профнастилом является оптимальным, и мы расскажем о том, как её построить.

Расчёт стропильной системы двускатной крыши под профнастил

Проектирование двускатной крыши требует учёта ряда факторов, в числе которых размеры постройки, климатические условия региона, вес крыши и площадь кровли. Все эти параметры взаимосвязаны потому, что от атмосферной нагрузки зависит конструкция стропильной группы, а значит, её вес, крутизна наклона скатов и расход профнастила. Подбор конструкции крыши зависит от предполагаемой переменной нагрузки, которую создают климатические факторы. Оценить средние размеры атмосферных воздействий от снеговой, ливневой и ветровой нагрузок можно по статистическим данным метеослужбы.

Фотогалерея: климатические нагрузки на двускатную крышу

Расчёт снеговой нагрузки производится по карте
Значение средней ветровой нагрузки зависит от региона строительства
Ветровой поток воздействует на крышу одновременно в разных направлениях

Толщина снежного покрова и ветровая нагрузка требуют уточнения в региональных отделениях МЧС и Гидрометцентра России. На основе этих данных, а также с учётом требований СП 20.13330.2016. «Свод правил. Нагрузки и воздействия», производится расчёт прочности и шага стропильной системы, а также выбирается угол наклона ската с учётом аэродинамического коэффициента. Для средней полосы ветровая нагрузка находится в пределах от 24 до 53 кг/м2, поэтому угол наклона скатной кровли подбирают в пределах от 30 до 50°. Вес снегового покрова имеет усреднённое значение от 100 до 350 кг/м2 и учитывается при расчётах несущих ферм крыши. Определение полной нагрузки на кровлю делается с учётом крутизны ската и вычисляется по формуле: Sп.н. = К х Sрасч., где Sп.н. — снеговая нагрузка полная; Sрасч. — снеговая нагрузка расчётная; К — коэффициент, равный 1 при угле наклона ската менее 25°, и равный 0,7 при угле наклона более 25°.

Наклон ската имеет большое значение потому, что при крутизне кровли из профнастила свыше 60о снег на ней не слёживается и склонен к соскальзыванию под собственным весом. В пользу большого угла наклона ската говорит и возможность сделать объёмное обитаемое подкровельное помещение.

При угле наклона ската 45 градусов в подкровельное пространство можно вписать мансарду больших размеров

Такой параметр, как постоянная нагрузка, зависит от общего веса стропильных ног, вспомогательных конструкций и кровельного пирога. Зная вес крыши, можно определить сечение пиломатериала, расположение и тип вспомогательных элементов, что позволит распределить вес на стены строения более равномерно. Хвойный пиломатериал весит в зависимости от влажности от 710 до 840 кг/м3, поэтому можно подсчитать вес деревянных конструкций по следующей таблице.

Таблица: количество пиломатериала в м3 для расчёта веса стропил, вспомогательных элементов и обрешётки

Для стропил выбирают брус 50х250 мм с шагом от 80 до 120 см, для обрешётки используется доска 25х150 мм с шагом не менее 15 см для профнастила. Количество и сечение вспомогательных элементов зависит от конструкции крыши и рассчитывается по проекту. Для того чтобы определить количество и вес профнастила, необходимо знать площадь двускатной крыши, которая вычисляется по формуле: S = (A х B) х 2, где S — площадь крыши, A — ширина ската, B — длина ската.

Количество профнастила необходимо рассчитывать с учётом нахлёста, который составляет 10–15 см по вертикали и одну волну между листами. Вес кровельного материала толщиной 0,5 мм равен в среднем 5 кг/м2.

При отсутствии проектных данных возникает необходимость вычислить высоту конька или длину ската, это можно сделать по следующей формуле: С2 = А2 + В2, где С — длина ската, А — половина ширины здания с учётом карнизных свесов, В — высота конька.

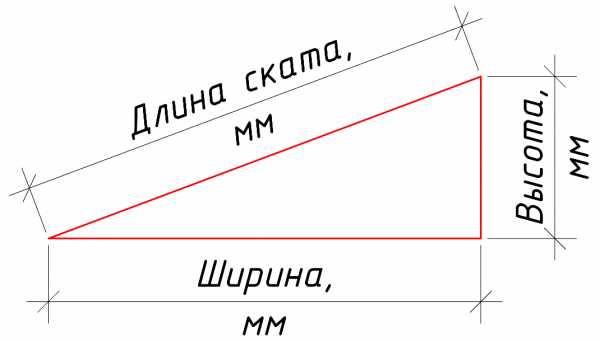

Длина ската при известной ширине здания и высоте конька вычисляется по формуле для прямоугольного треугольника

Если известны ширина здания и угол наклона ската, то для расчёта высоты конька и длины ската можно воспользоваться формулами с тригонометрическими функциями: H = L1/2 x tgA; L = H : sinA, где H — высота конька, L1/2 — половина ширины здания, A — угол наклона крыши, L — длина стропил.

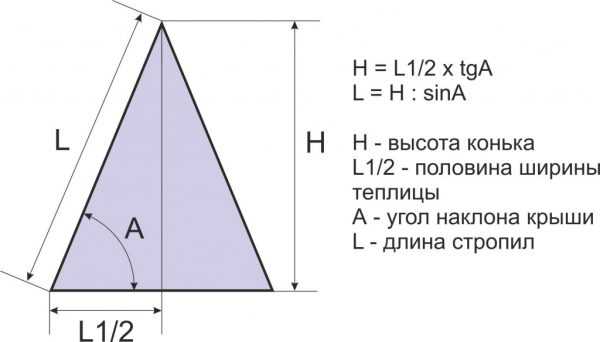

Высоту конька и длину стропил можно рассчитать с использованием тригонометрических функций

Для окончательного расчёта используем значения тригонометрических функций для разных углов наклона ската по таблице.

Таблица: значения тригонометрических функций для выбранных углов наклона ската

С целью упрощения расчётов мы рассматриваем параметры для одного ската крыши, поэтому для получения суммарных значений данные нужно удваивать для двускатной кровли. Кроме того, нужно учесть карнизные свесы и расходы на раскрой пиломатериала, который рассчитывается с применением коэффициента 1,1–1,15.

Конструкция стропильной системы двускатной крыши под профнастил

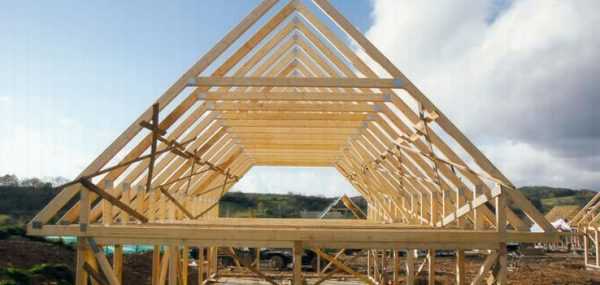

Стропильная несущая система является жёсткой треугольной конструкцией и используется для распределения постоянных и переменных нагрузок на стены дома. Скаты кровли уменьшают вес снеговой нагрузки и способствуют отводу дождевой воды. При больших габаритах здания и малых уклонах скатов стропильная группа становится более сложной и тяжёлой, поскольку шаг стропил становится меньше, а сезонная нагрузка на несущие элементы больше. Большие углы наклона скатов (40–50°) снижают вес снега и упрощают конструкцию, особенно за счёт стоек и затяжек жилого подкровельного помещения.

Большой угол наклона и вписанное мансардное помещение равномерно распределяет переменную нагрузку на стропильную группу

Стропильная система двускатной крыши состоит из ряда узлов и составляющих, каждый из которых выполняет определённую функцию и необходим для увеличения жёсткости и прочности ферм. Основными опорными несущими конструкциями крыши являются такие элементы, как:

  • мауэрлат — опорная связующая балка между стеной дома и несущими фермами крыши; в домах, построенных из бревна или бруса, мауэрлатом является последний венец;
  • конёк — образуется стропилами, опирающимися на стену дома или затяжку, соединёнными в верхней части;
  • коньковый или боковой прогон — соединяет стропила между собой по бокам или в районе конька;
  • затяжка — служит опорой для стропильных ног и опирается на мауэрлат;
  • стойка — центральная или промежуточная вертикальная опора для стропил;
  • схватка — горизонтальный брус, соединяющий стропильные ноги одной фермы;
  • подкос — брус между стропилом и стойкой;
  • обрешётка — используется для надёжного крепления профнастила и крепится перпендикулярно к стропилам.
Основные конструктивные элементы двускатной крыши предназначены для выполнения определённых функций

Использование дополнительных конструктивных элементов позволяет увеличить прочность крыши, но повышает её вес, поэтому необходимо уменьшать сечение бруса там, где это позволяет сделать расчётная снеговая нагрузка, например, вместо стропил 100х250 в ряде случаев используют брус 50х250. Эта же рекомендация относится к стойкам, прогонам и иным жёстким элементам.

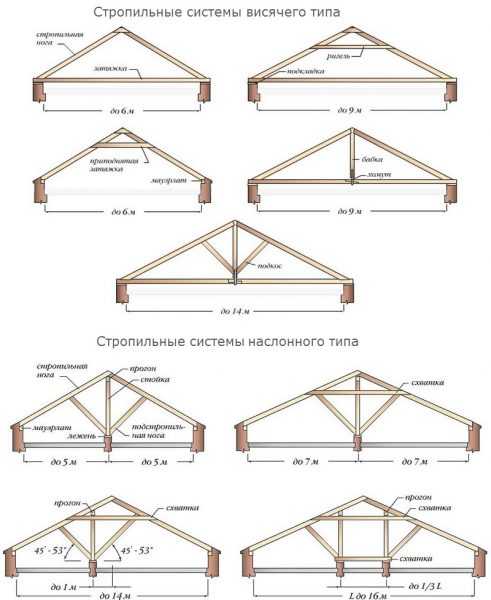

Схема стропильной системы двускатной крыши под профнастил

Стропильные фермы и схема их расположения и монтажа определяется выбором конструкции, который зависит от климатических факторов или от обитаемости подкровельного помещения. Крайние фермы могут иметь более сложную, усиленную конструкцию и на них через прогоны опираются промежуточные упрощённые стропильные группы с определённым шагом. Это делается с целью уменьшения веса несущей системы и для обеспечения монтажа мансардного помещения. Кроме того, существуют стропила висячего и наслонного типа и схема их сборки существенно различается.

Монтаж висячих и наслонных стропил происходит по различным схемам

Висячие стропила верней частью опираются друг на друга в районе конька, а нижней — на затяжку, которая лежит на мауэрлате. Для придания жёсткости конструкции при ширине здания более 6 м используют ригели, бабки и подкосы.

Наслонные стропильные ноги верхней частью через прогон опираются на жёстко закреплённую стойку, стоящую на стене здания. Нижняя область стропильных ног через мауэрлат фиксируется к стене здания. Поскольку эта схема используется на зданиях шириной более 10 м, то требуются дополнительные крепёжные элементы, такие, как схватки, подстропильные ноги и подкосы.

По выбранной схеме производится монтаж отдельных ферм и всей стропильной группы в целом. На сложных ломаных крышах мансардного типа следует обратить внимание на наличие висячих и наслонных стропил в одной ферме, что может потребовать дополнительных узлов жёсткости с использованием откосов и бабок в зависимости от атмосферной нагрузки в регионе.

Фотогалерея: конструкция и схема расположения несущих элементов крыши

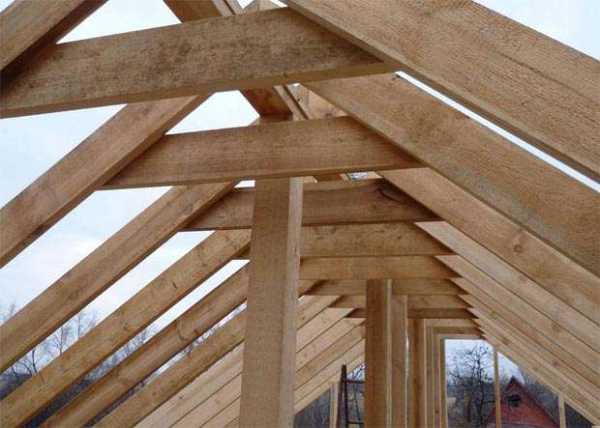

Висячие стропила соединяются верхней частью в районе конька, а нижней — опираются на затяжку

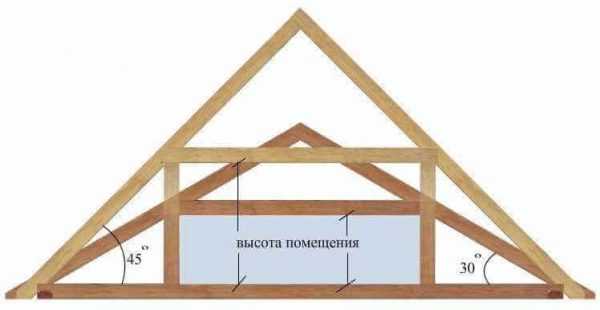

Для двускатной ломаной стропильной группы с жилым мансардным помещением потребуются дополнительные крепёжные элементы
Устройство нежилого чердачного помещения отличается менее сложной стропильной группой

При сборке стропильной группы важно понимать, что пиломатериал не имеет идеальных размеров, поэтому сборку по монтажной схеме следует начинать с крайних ферм и по натянутым шнурам ставить последующие конструкции.

Шаг стропил двускатной крыши под профнастил

Частота расположения стропил крыши зависит от постоянной и переменной нагрузки, угла наклона ската, сечения стропил и параметров кровельного материала. Высокая снеговая нагрузка и крутизна ската меньше 30° требуют более частого расположения ферм, шаг между которыми выбирается от 60 до 100 см. С увеличением крутизны ската снеговое воздействие становится меньше и шаг между стропилами можно увеличить от 100 до 180 см. Расстояние между фермами также зависит от длины стропильных ног и сечения бруса.

Таблица: сечение пиломатериала для заданной длины стропил и шаг между ними

На увеличение шага стропил влияет наличие дополнительных узлов жёсткости из стоек и подкосов, а на уменьшение расстояния между фермами оказывают влияние размеры выбранного кровельного материала. У поставщика нужно уточнять полезные размеры профнастила, которые высчитываются с учётом продольных и поперечных нахлёстов, и на основании этих данных корректировать шаг стропил.

Виды профнастила и шаг обрешётки

Профнастил характеризует стойкость к механическим воздействиям, к атмосферным осадкам и дешевизна. Материал прост в монтаже, мало весит и легко перевозится грузовым транспортом. Для кровельных работ используются недорогие листы с оцинкованным покрытием или же профиль, окрашенный полимерной краской с большим сроком службы и цветовым разнообразием.

Разнообразие сортов, цветовой гаммы и потребительских свойств позволяет сделать оптимальный выбор

В названии разных видов профнастила отражается наименование по ГОСТ, высота гофры и рабочая ширина листа, а также из таблицы можно узнать толщину материала и вес погонного метра профиля. Прокатные станки позволяют изготавливать листы до 14 м длиной, но перевозить их можно только с привлечением специальных машин. Поэтому длину листа определяет заказчик, и стандартными являются размеры от 1 до 6 метров с шагом 0,5 м. Шаг обрешётки рассчитывается с учётом угла наклона ската и толщины профнастила.

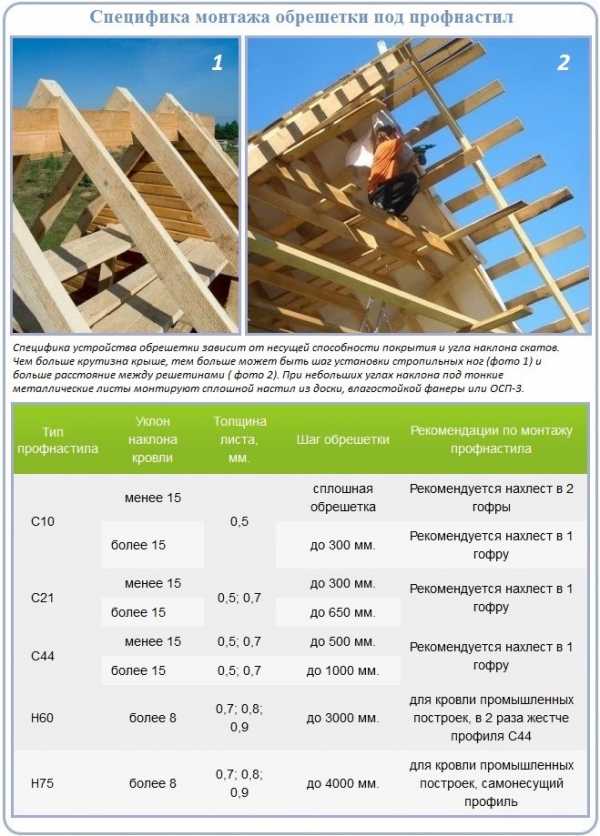

Шаг обрешётки зависит от вида профнастила

Нахлёст по длине и ширине для разных видов профнастила, а также шаг обрешётки необходимо уточнять у поставщика кровельного материала. При этом толщина металла не должна быть менее 0,5 мм и продукция должна иметь сертификат качества.

Узлы стропильной системы двускатной крыши под профнастил

Важными узлами стропильной системы двускатной крыши могут считаться элементы и их соединения, которые несут значимую нагрузку и определяют форму строения в целом. Неслучайно сама крыша и её фрагменты имеют жёсткую треугольную конструкцию, способную выдержать большое давление без разрушения. Также в функции крыши входит равномерное распределение веса нагрузки на стены строения, и состоит она из следующих основных узлов:

  • крепление мауэрлата к стене здания;
  • соединение нижней балки (затяжки) с мауэрлатом;
  • скрепление стропильной ноги с затяжкой, образующее карниз;
  • соединение стропильной ноги со стойкой, ригелем и подкосом;
  • стык двух стропильных ног, образующий конёк.
Основные узлы стропильной системы двускатной крыши позволяют распределить нагрузку на стены

Крепление мауэрлата к стене здания осуществляется замоноличенными шпильками, а в случае деревянных стен — производится резьбовыми болтами, проходящими не менее чем через два венца. Соединение затяжки с мауэрлатом выполняется с помощью скоб, болтов или кронштейнов, таким же способом с затяжкой сочленяется стропильная нога. В остальных узлах элементы соединяются болтами либо с помощью разнообразных металлических кронштейнов.

Соединения в узлах стропильной системы отвечают не только за прочность крыши, но и за её геометрию, поэтому необходимо ответственное отношение к монтажу несущих конструкций. В случае большого веса стропил нужно собирать фермы на земле по шаблону и только потом монтировать и подгонять их на высоте. Крепление узлов должно быть предельно жёстким и прочным и исключать даже небольшой люфт. Перед окончательной сборкой деревянные детали должны быть обработаны огнезащитными и антисептическими составами.

Монтаж двускатной стропильной системы под профнастил

Начинается монтаж стропильной системы двускатной крыши с подготовки качественного пиломатериала и кровельного покрытия. Подготавливается инструмент и крепёжные элементы, а также проверяется исправность лесов и наличие страховочных верёвок. После этого приступаем к монтажу, который осуществляется в такой последовательности:

  1. На земле собирается шаблон, по которому будет происходить предварительная сборка стропильных ног и дополнительных элементов.
  2. Затяжка под прямым углом крепится к мауэрлату с учётом длины карнизного свеса.
  3. Крепятся стропильные ноги к затяжке и скрепляются косынкой, образуя конёк, выставляются крайние фронтонные фермы.Затяжка крепится к мауэрлату под прямым углом
  4. Крайние стропильные ноги ставятся вертикально и фиксируются временными подкосами, затем между ними натягиваются направляющие шнуры.При нехватке длины стропила сращиваются из нескольких брусков
  5. Далее выполняется монтаж промежуточных стропил и фермы связываются прогонами.
  6. Собираются дополнительные крепёжные элементы на каждой ферме.
  7. Крепится гидроизоляционная плёнка, на которую настилается обрешётка с учётом выноса фронтонов, карнизных свесов и размера листов профнастила.Гидроизоляционная плёнка укладывается горизонтально снизу вверх
  8. Выставляются кронштейны водосточной системы, крепится карнизная планка и монтируется профнастил с доборными элементами.Доборные элементы защищают уязвимые участки крыши

При большой длине стропил в последовательность монтажа нужно внести изменения, которые заключаются в установке коньковых и боковых прогонов в начале сборки стропильной группы. Прогоны устанавливаются на стойки, на них опираются стропильные ноги и создаётся шаблон для раскроя последующих стропил. Вариантов монтажа существует много, и выбор наиболее удобного и безопасного способа должен быть направлен на улучшение качества сборки двускатной крыши.

Монтаж стропильной системы происходит на большой высоте, поэтому соблюдение правил техники безопасности является обязательным, особенно в зимнее время.

Видео: монтаж стропильной группы двускатной крыши

Перед сооружением стропильной системы двускатной крыши под профнастил нужно осуществить необходимые расчёты и выбрать конструкцию крыши. При этом значение имеют основные узлы несущих ферм, шаг между стропилами и порядок монтажа. Существует большой выбор вариантов сборки ферм и разные виды профнастила, выбор за вами.

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!

stroydom.guru

стропильная система для двускатной кровли и монтаж контррейки

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Содержание статьи

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

  • НС8: более 15 градусов, 0,55 мм – сплошной шаг;
  • НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
  • НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
  • С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
  • НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
  • Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
  • Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

Устройство стропильной системы

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

  1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
  2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
  3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
  4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет своиотличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

ВНИМАНИЕ!

Строительные нормы говорят о том, что доски обрешетки, которые крепятся в месте, где будет выходить из крыши карниз, должны быть более толстыми, чем все остальные. Кроме этого, стоит не забыть положить дополнительные доски в местах, где будет выходить дымоход наружу. Это важно для того, чтобы сам профнастил хорошо крепился в сложных местах.
  1. Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
  2. Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
  3. На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
  4. Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

Полезное видео

Видео инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование - НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

413

2017-01-18

expert-dacha.pro

Стропильная система двускатной крыши под профнастил: устройство каркаса, преимущества

Несмотря на простоту монтажа, и тут есть свои нюансы. Например, стропильная система двускатной крыши под профнастил имеет свою особенность, и именно о ней и пойдет речь в этой статье.

Преимущества металлических кровель

В начале стоит поговорить о том, а чем так хорош профнастил и другие варианты металлического кровельного материала. Почему именно такой вариант сегодня выбирают большинство частных застройщиков.

В первую очередь здесь речь идет именно о профнастиле и металлочерепице. Конечно, для кровли можно использовать и простые оцинкованные листы железа. Но такой вариант сегодня используется крайне редко. С таким материалом и работать сложнее, и внешний вид существенно хуже.

Преимущества использования профилированных кровельных листов

А какими преимуществами обладают профнастил и металлочерепица? К таковым специалисты относят следующее:

  • как уже отмечалось выше, они обладают привлекательным внешним видом. Во-первых, оцинкованные стальные листы пропускают через специальный станок. В результате получается рельеф привлекательный на вид. Во-вторых, и металлочерепица и профнастил покрывают полимерными слоями. Их количество и качество может отличаться, в зависимости от марки материала. Но в любом случае покупателю предлагают большой цветовой ассортимент. В результате можно с легкостью подобрать вариант по своему вкусу;
  • малый вес. Листы выпускаются очень тонкими. В результате кровля обладает малым весом. Эта особенность позволяет делать стропильную систему двускатной крыши под профнастил или металлочерепицу менее массивной, а значит и более экономичной. Кроме того, работать с материалом, обладающим небольшим весом гораздо проще;
  • простота монтажа – это еще одно преимущество металлических крыш. С данной задачей сможет справиться даже непрофессионал;
  • большой срок эксплуатации. И профнастил и металлочерепица покрыты специальными полимерными слоями. Они надежно защищают материал от коррозии и внешних воздействий. Металлическая кровля, при должном уходе, может прослужить пятьдесят лет и более.

Не стоит забывать и про безопасность. В первую очередь здесь стоит упомянуть о том, что металл не боится огня. Такая крыша не воспламенится. Кроме того, металл – это экологически чистый материал, в отличие от асбестового шифера.

Если говорить о недостатках, то их не так уж много. В первую очередь нужно упомянуть о цене, она выше, чем у многих других вариантах кровельного материала. Также многие специалисты отмечают «шумность» такого покрытия. Во время дождя, находясь на улице возле такой кровли, это будет заметно. Но если сделать хорошую шумоизоляцию, то в жилых помещениях дискомфорта вы не испытаете.

Металлическая кровля сегодня пользуется повышенной популярностью. Это связано с преимуществами, которые дает такой материал. Во-первых, он долговечный. Во-вторых, обладает привлекательным внешним видом. Кроме того, с металлом легко работать. Поэтому даже тот недостаток, что такой материал стоит недешево не уменьшает его популярности.

Устройство стропильного каркаса под профнастил

Двускатная конструкция стропильной системы под профнастил — отличный и самое главное правильный выбор будущих владельцев постройки. Это одна из самых простых схем кровли, которая не требует больших расходов кровельного материала, как например вальмовая кровля. Конструкция каркаса кровли с двумя скатами под профнастил служит идеальным вместилищем для всех элементов «кровельного пирога».

Какие конструкции стропил под профнастил использовать

Какой бы кровельный материал вы не использовали, важно правильно выбрать стропила, ведь именно они будут брать на себе всю нагрузку. Тут особых «предпочтений» специалисты не выделяют. В качестве материала можно использовать как деревянный брус, так и доски достаточной толщины. Сам профнастил для крыши весит немного, поэтому сечение стропил будет зависеть от других компонентов кровельного пирога. Если крыша будет теплой, то нужно дополнительно рассчитать нагрузку от утеплителя.

Как правило, для теплой крыши выбираются стропила из доски. При этом используется материал с сечением 50 на 100 или 50 на 150 миллиметров. Если утеплять крышу Вы не собираетесь, то лучше применить деревянный брус. В этом случае сечение материал должно быть 30 на 50 или 50 на 50 миллиметров.

В качестве стропильной системы двускатной крыши под профнастил можно выбрать один из следующих вариантов:

  1. Висячая. Такую систему выбирают в том случае, если длина ската менее шести метров. Висячая система упирается в мауэрлат. Верхний конец стропил просто соединяют между собой.
  2. Наслонная. Такой вариант применяется при наличии осевой несущей стены. На нее устанавливают опоры, к которым крепят прогон. Нижняя часть стропильной пары упирается в мауэрлат. Верхний конец каждой ноги дополнительно поддерживается прогоном.

Очень важно правильно подобрать угол наклона ската. Самый оптимальный вариант – это от 12 до 15 градусов. Но тут многое будет зависеть от погодных условий в регионе. Стоит помнить, что чем круче скат, тем меньше снега на нем будет скапливать, но при этом он будет сильнее подвергаться ветровой нагрузке. Но в любом случае делать угол менее 8 градусов не рекомендовано самими производителями.

Оптимальный шаг установки стропилин выбрать

В этом вопросе многое будет зависеть от размеров листа профнастила. Но чаще всего используется шаг от 60 до 90 сантиметров. Больше делать нежелательно, так как это существенно уменьшит прочность всей стропильной системы, а значит, возрастет риск быстрой поломки.

Устройство и монтаж обрешетки под профнастил

Часто «домашние» строители самое большее внимание уделяют непосредственно стропилам. Это конечно очень важно, но есть и другие компоненты этой системы. Обрешетка — именно от этой конструкции будет зависеть как прочно материал будет закреплен. Самое первое что нужно сделать – это выбрать шаг обрешетки. Тут нужно следовать следующим рекомендациям СНиП:

Устройство обрешетки кровли под профнастил
  • при слабом уклоне, мене 10 градусов, лучше всего сделать сплошную обрешетку. Это связано с тем, что на такой кровле будет накапливаться большое количество снега. Сплошная обрешетка поможет избежать изгиба профнастила;
  • если угол ската от 12 до 15 градусов, то доски можно крепить на расстоянии 30-65 сантиметров друг от друга;
  • если скат очень крутой, то шаг обрешетки может составлять метр.

Но многое будет зависеть от марки самого профлиста. Чем он прочнее и толще, тем обрешетка может быть реже.

В качестве материала для обрешетки можно применить и брус, и доску. Все будет зависеть от ваших финансовых возможностей. Брус используется с сечением 50 на 50 миллиметров. Но такой вариант, в силу своей дороговизны, применяется не так часто. Более популярна в использовании доска. Для обрешетки можно использовать как обрезной, так и не обрезной вариант. Самое главное, чтобы толщина досок была не менее пяти сантиметров.

Устройства конька и узлов примыканий стропильной системы двускатной крыши под профнастил

При возведении кровли важный каждые элементы. Конек и другие узлы примыкания стропильной системы оказывают влияние на всю конструкцию. От того, как правильно выполнены эти элементы во многом зависит долговечность всей крыши.

Детали оборудования конька кровли при монтаже профлиста

В верхней части соединения стропильных ног крепится конек. Его монтируют к обрешетке при помощи длинных кровельных саморезов. При этом между коньком и листами профнастила должно оставаться пространство не более 30-40 миллиметров. Именно через него будет происходить вентиляция крыши.

Покрытие из профнастила должно выступать за боковые стены и фронтоны. Такой свес будет служить «козырьком» защищающий от дождя и стекающей со скатов воды. Карнизный свес необходимо сделать еще до монтажа кровельного материала. Здесь обрешетка делается сплошной, и крепятся специальные карнизные планки. Торцевые планки на фронтоне монтируются на уже уложенный кровельный материал.

Если для покрытия крыши используется профнастил, то в качестве стропил могут выступать доски. Такой вариант наиболее подходит если предусмотрено монтаж утеплителя. Шаг между стропильными ногами делается от 60 до 90 сантиметров. Очень важно правильно смонтировать обрешетку. Здесь шаг выбирается в соответствии с уклоном ската и прочностью используемого профнастила. Также стоит тщательно монтировать конек и планки на карнизе и фронтоне. Как правило, производитель профнастила предлагает уже готовое решение. Лучше воспользоваться им. В этом случае и сама конструкция получится надежно, и внешний вид значительно улучшиться.

Монтаж кровли из профнастила — видеоинструкция

www.krovlyakrysh.ru

Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

  • Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
  • Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
  • Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кровельном пироге всех трех слоев. Холодная – только гидроизоляции.

Сверху на стропила (по гидроизоляции) набиваются контробрешетка и обрешетка. Контробрешетка служит для формирования вентиляционного зазора между гидроизоляционной пленкой и профлистом, иначе говоря – для проветривания.

Изготавливается контробрешетка из брусков, набиваемых по стропилам, вдоль их. Что касается обрешетки, то она уже монтируется поперек стропил. Для профлиста обычно используется разреженная обрешетка из досок или брусьев. Если используемый профлист слишком тонкий, выполняется сплошная обрешетка  из собранных вплотную досок, реже – из фанеры или ОСП.

И завершающий этап – на обрешетку монтируются листы профнастила. В идеале, их длина должна быть не меньше длины ската. Это поможет избежать образования в покрытии поперечных швов и, соответственно, повысит герметичность и надежность кровли. Если же листы имеют меньшие параметры, то их укладка выполняется рядами, начиная снизу.

Профнастил – материал универсальный. Его используют в строительстве совершенно для разных целей – и для покрытия крыш, и для устройства заборов, и даже для облицовки фасадов. Нас же интересуют сейчас те виды профнастила, которые можно использовать для крыш.

Существует три типа профнастила – стеновой (С), универсальный (НС) и несущий (Н). Несущий профнастил изначально позиционируется, как кровельный, а НС – как кровельно-стеновой. Но не все так просто. На самом деле в качестве кровельного материала можно использовать все три типа – все зависит от параметров конструкции крыши.

Для начала необходимо сориентироваться в маркировке. В ней присутствует буквенное обозначение типа. К примеру, марка С-18 обозначает стеновой профлист. Цифра, стоящая рядом с буквой, – это высота профиля (волны) в мм.  То есть в данном случае, высота волны – 18 мм.

Для крыш небольших строений, если стропила выставлены с небольшим шагом, для покрытия допускается использовать стеновые профлисты марок С-18, С-21, С-22. Их прочность сравнительно невелика, но для кровли, испытывающей небольшие нагрузки, вполне достаточна

В других случаях предпочтение стоит отдать профнастилу марок НС и Н. Для крупных построек наиболее оптимальным вариантом станут листы НС-35, Н-60, вдоль полок которых прокатаны ребра жесткости – канавки. Эта особенность увеличивает прочность материала и его способность воспринимать большие нагрузки.

Стропильную систему можно смело назвать каркасом кровли, на котором удерживаются все остальные ее элементы. Угол, который образуют стропила с внешними стенами постройки, – один из важнейших характеристик этого каркаса. Рекомендуемые углы (по СНиП) наклона скатов под обшивку профлистом составляют 15-20°. Впрочем, эксперименты с повышением крутизны никто не отменял! А вот снижать уклон можно только до 8° – для хозяйственных и промышленных строений и до 10° – для жилых домов. Более пологая крыша из профлиста будет протекать. А зимой, возможно, станет жертвой снеговых нагрузок.

Еще одной особенностью профлиста, как кровельного материала, является его небольшой вес. Это огромный плюс, позволяющий отказаться от массивной стропильной системы. И, в первую очередь, от размещения стропил с частым шагом. Расстояние между стропильными ногами, практикующееся при обшивке профлистом, составляет 0,6 – 0,9 м.

Стропила, как правило, вырезают из бруса сечением 50х100 мм или 50х150 мм. Более крупный брус (например, 100х200 мм) целесообразно использовать при сооружении утепленной кровли – для возможности установки в межстропильное пространство слоя теплоизоляции.

Стропила выставляют на опору – мауэрлат, который представляет собой деревянную обвязку из бруса, закрепленную по верху периметра внешних стен постройки. В деревянных домах мауэрлатом становится верхний венец сруба или брус верхней обвязки.

После выставления и фиксации стропил, можно приступить к внутренней «начинке» кровли.

Если конструкция предполагает наличие в своей структуре утеплителя, то данный этап работ начинается с крепления пароизоляционной пленки. Ее нашивают на стропила со стороны внутреннего помещения, используя для фиксации скобы строительного степлера. Соседние полосы укладывают с нахлестом не менее 10-15 см. Чтобы обеспечить полную герметичность изоляционной поверхности, швы, образованные нахлестом, перекрывают сверху специальным монтажным скотчем.

Укладку утеплителя выполняют уже с наружной стороны постройки. В качестве утеплителя для двускатных крыш можно применить минеральную вату, стекловату, ЭППС, пенопласт. Общий слой теплоизоляции для мансард  – не менее 150-200 мм. Утеплитель нарезают на полосы, шириной немного больше шага стропил. Это позволяет вдавить утеплитель между стропил, зафиксировать его и избежать появления щелей. Маты утеплителя, как правило, укладывают в несколько слоев рядами, при этом последующий слой должен перекрыть швы предыдущего.

По утеплителю сверху, параллельно карнизным свесам, раскатывают рулоны гидроизоляции с нахлестом 10-15 см. Фиксацию выполняют с помощью строительного степлера. Нахлесты проклеивают скотчем.

Описанная последовательность работ предполагает укладку утеплителя снаружи помещения. Но это не всегда удобно. Иногда  (например, если утепление было решено проводить уже после окончания строительства) закладку кровельного пирога выполняют с внутренней стороны чердака (мансарды). В этом случае до начала утепления крыша должна быть перекрыта сочетанием гидробарьер + профлист. После чего, находясь на чердаке, работник может зафиксировать нарезанный на части утеплитель в межстропильном пространстве. А затем сверху обшить его паробарьером. Все то же самое, что и при первом случае утепления, за исключением последовательности работ.

Если чердак – холодный и утепление проводиться не будет, кровельный пирог выполняется еще проще. На стропила снаружи подшивается гидробарьер, на него – контробрешетка и обрешетка, а сверху – профлист.

Между гидроизоляционной пленкой и профлистом обязательно формируют вентиляционную камеру, необходимую для удаления проникшего водяного пара, снижения температуры под профлистом и удаление конденсата. Высота вентиляционной камеры должна быть около 50 мм. Поэтому, чтобы соорудить такой зазор достаточно набить вдоль стропил контробрешетку – бруски, сечением 50х50 мм.

Контробрешетка является каркасом, на который крепятся элементы обрешетки. В зависимости от уклона скатов и марки профлиста, обрешетку под него делают разреженной или сплошной.

Разреженная обрешетка – чаще встречающийся вариант. Формируют ее из брусков (сечением 30х50 мм, 50х50 мм) или досок (сечением 50х120 мм, 50х140 мм). Пиломатериал монтируют поперек стропил, вдоль конька и свесов. Шаг обрешетки зависит от марки профлиста. Чем ниже марка, тем меньше рекомендуемое расстояние между решетинами. Например, под профлист НС 10 максимальный шаг обрешетки составляет 300 мм, а под профлист НС 35 – от 500 мм до 1000 мм.

Под тонкий профнастил стеновых марок, а также при небольшом уклоне скатов кровли, рекомендуется сооружать сплошную обрешетку. Чаще всего ее набивают из досок сечением 30х100 мм или 40х100 мм.

Укладывают листы профнастила всегда снизу вверх. Такой подход позволяет не создавать открытые для влаги щели между листами. Если укладку вести в обратном направлении (сверху вниз), то крыша даст течь во время первого же дождя.

Направление укладки также задает преобладающее направление ветра. Монтаж ведется навстречу этому направлению. К примеру, если чаще всего ветер дует слева (от ската), то вести укладку листов следует справа налево.

Начинается монтаж с раскладывания листов от нижнего угла, с выравниванием вдоль карниза. Величина перехлеста между соседними листами зависит от марки профлиста и уклона кровли. Для низкопрофильных листов (высота профиля 10 мм и меньше) рекомендуется соблюдать перехлест в 2 волны, особенно при уклоне кровле менее 15°. В остальных случаях выполняют нахлест в 1 волну.

Если длина ската больше длины профлиста, монтаж выполняется в несколько рядов. Листы последующего ряда накладываются на предыдущий, образуя перехлест, размер которого в первую очередь, зависит от крутизны крыши – чем меньше уклон, тем больше ширина перехлеста и наоборот. Соблюдаются такие нормы:

  • уклон до 15° – перехлест не менее 200 мм;
  • уклон 15° – 30° – перехлест 150-200 мм;
  • уклон более 30° – перехлест 100-150 мм.

Для крепления профнастила применяют специальные саморезы с резиновой прокладкой. Их вкручивают в прогиб волны, в местах соприкосновения профлиста с брусками обрешетки.

В местах горизонтальных перехлестов соседних рядов саморезы вкручивают в каждый прогиб гофры. В центральных частях листа – в каждый второй прогиб волны, в шахматном порядке. При вертикальном перехлесте (на 1-2 волны) крепление выполняют в гребень волны.

Специфика выбора кровельного профнастила, а также его монтажа отражена в видео-ролике:

Двускатная крыша из профнастила – простейший вариант кровельной конструкции. А потому и один из самых надежных! Возможно, он станет лучшим решением для вас, если вы решили построить крышу своими руками.

krovgid.com

Двускатная крыша стропильная система под профнастил | Крыша

» Крыша


Двухскатная кровля особенности монтажа, расчет и строение стропильной системы

Двухскатная кровля

Содержание:

Строительство любого дома завершается сооружением крыши. В жилищном строительстве, при возведении частных домов используются различные типы, конфигурации и геометрические конструкции крыш: односкатные, вальмовые, шатровые и щипцовые и т.д.

И среди всего этого разнообразия  двухскатная кровля является наиболее простой по монтажу и менее затратной.

Односкатные крыши для жилых построек применяются очень редко, в основном такие конструкции возводят над сараями, гаражами и прочими хозяйственными блоками.

Четырехскатная кровля требует основательного подхода, а вальмовые крыши еще более трудные для возведения своими руками. Поэтому двухскатная кровля — на сегодняшний день прочно удерживает свои позиции лидера.

Подготовка к началу работ, проектирование и расчет кровли

Основные элементы кровли

Строительство крыши начинается с создания проекта, который должен учитывать нагрузки, приходящиеся на конструкцию дома – от фундамента до кровли. Материал подбирается с учетом рассчитанных нагрузок и проектных размеров кровли.

Расчет начинается с определения угла наклона скатов крыши, который зависит от того. Сколько снега придется выдержать конструкции в течение зимы, от интенсивности выпадения дождей и направления и силы ветров в течение всего года.

Двускатная кровля жилого дома чаще всего проектируется с углом наклона скатов в 15 градусов.

Увеличение угла наклона уменьшает нагрузку от осадков, но увеличивает нагрузку от сопротивления ветру, поскольку связано с повышением парусности. Большая крутизна кровли приводит и к увеличению расхода материалов, что в итоге повышает стоимость строительства.

Расчет кровли производится на основании учета следующих принимаемых ее нагрузок:

  • вес конструкции самой крыши
  • вес осадков в виде дождей, снега и талых вод
  • вес находящихся на кровле людей, проводящих строительный и ремонтные работы.

Расчет производится способом суммирования масс всех материалов системы стропил, обрешетки, изоляционных материалов, материала покрытия кровли. Полученная сумма делится на общую площадь крыши.

Что дает возможность определить нагрузку на квадратный метр с учетом поправочного коэффициента 1,1, на который следует умножить полученный результат. Это коэффициент дополнительного запаса прочности примерно в 10 % от основной нагрузки. при использовании более тяжелых материалов коэффициент увеличивается.

Расчет нагрузки от метеорологических явлений делается примерно, исходя из средних показателей веса материалов до 50 килограммов на метр квадратный со средней снеговой нагрузкой для наших широт в 100 – 180 кг на метр квадратный поверхности с применением коэффициента, учитывающего угол наклона скатов.

Помните: При углах наклона, превышающих 60 градусов применение коэффициента не производится. При меньших углах применяется коэффициент 1 – 1,25. окончательная нагрузка рассчитывается суммированием всех показателей после применения к ним коэффициентов.

Особенности монтажа

Монтаж черепицы на кровлю

Двухскатная кровля укладывается в определенном порядке.

Первое действие – укладка мауэрлата на верхние части несущих стен. На кирпичные стены накладывается пояс из армированного железобетона, во время бетонирования в материал вводятся стальные оцинкованные шпильки на расстоянии 0,6 метра друг от друга.

Мауэрлат формируется из бруса поперечного сечения 150х150 мм или 100х150 мм. После установления прочности армированным поясом на него наносится горячий битум, который следует закрыть рубероидом для предотвращения гниения дерева. Мауэрлат крепится с помощью выступающих из стены шпилек, на которые затягиваются гайки.

После этого производится укладка перекрытия из балок, скрепляемых брусом врубкой и дополнительными металлическими скобами. Далее производится установка стропильной системы.

Установка двускатной крыши может производиться с использованием висячих и наслонных стропил. Наиболее простым решением является установка висячих стропил, которые используют в качестве опоры несущие стены строения.

Строение стропильной системы

Строение стропильной системы двухскатной крыши

Система стропил двускатной крыши – ряд треугольных вертикальных конструкций, скрепленных по верхней части досками конька. При строительстве крыши небольшой высоты с небольшими пролетами два первых треугольника могут быть собраны на земле.

После сборки их поднимают наверх и укрепляют подкосами или распорками. Первые треугольники необходимо с двух сторон скрепить досками конька. После этого можно переходить к установке остальной части системы стропил.

Скольжение досок при установке на мауэрлат должно быть пресечено – для этого производится врубка в стропилах.

Врубка не должна производиться в самом теле мауэрлата, так как это снижает его прочность и способность выдерживать переменные нагрузки.

Места врубки должны располагаться так, чтобы они не совпадали со шпильками крепления к несущей стене.

Закрепление стропил на несущей стене делается с помощью подкосов, упоров и стоек, верхняя часть конструкции скрепляется стяжками поперечно.

Расстояние и шаг стропил зависит от размеров кровельного и изоляционного материала, примерный шаг составляет 1 – 1,2 метра. Также с помощью стропил формируется и свес кровли.

Смотрите видео:

Обрешетка двухскатной кровли

Таблица сечения обрешетки для двухскатной крыши из профнастила

Обрешетка может выполняться как сплошная, так и разреженная, имеющая зазоры. Конструкция обрешетки определяется выбранным кровельным материалом.

Рулонные мягкие покрытия следует укладывать на сплошную обрешетку, в остальных случаях можно использовать разреженную. Обрешетка собирается из бруска с поперечным сечением 50х50 мм или доски толщиной 2,5 мм.

Все деревянные конструкции должны быть обработаны антисептиками для предотвращения гниения и специальными составами, противостоящими горению древесины. Проводить эти работы следует до установки деталей на свои места, пока  к ним есть хороший доступ.

Между стропилами следует выложить слой паро- и теплоизоляции до установки обрешетки, затем сформировать слой гидроизоляции. При необходимости дополнительная гидроизоляция делается на обрешетке.

Завершается строительство укладкой материала кровли.

Стропильная система двухскатной ломанной крыши: расчет, проектирование и монтаж

Двухскатная крыша с ломанным скатами, угол наклона которых различается в верхней и нижней части, считается одним из наиболее популярных типов кровли в частном строительстве. Не смотря на техническую сложность конструкции такого типа, она применяются при возведении не только фешенебельных коттеджей, но также обычных дачных домиков. В этой статье вы узнаете, что такое стропильная система ломанной крыши, в чем преимущества, а также особенности монтажа.

Содержание:

В классическом понимании ломанная крыша — двухскатная крыша пятиугольной формы, геометрия скатов которой изменена таким образом, что верхняя часть имеет угол 20-30 градусов, а нижняя 50-60 градусов. Ее прародительницей стала традиционна треугольная кровля, которую видоизменили с целью более рационального использования подкровельного пространства, оборудование там жилых помещений или места для складирования вещей, запасов. Сначала строители действовали скорее по наитию, а впоследствии архитекторы, отметившие эффективность применения, стали создавать все больше проектов с кровлей такого типа.

Преимущества и особенности конструкции

Есть ряд причин, по которым в проект дома включается ломанная кровля, чаще всего они вытекают из достоинств:

  • Она позволяет максимально эффективно распорядиться пространством, расположенным под крышей. Там может быть оборудовано полноценное жилое помещение с достаточно высоким потолком, с естественным освещением, которое можно использовать в качестве кабинета, спальни, детской.
  • Она улучшает внешний вид строения, делая более эффектным. При использовании современных кровельных материалов даже самая простая ломаная кровля, вносит «изюминку» в облик строения, делая дизайн эксклюзивным, дорогим.
  • В дом с такой кровлей органично вписывается просторный балкон, благодаря чему подобные проекты пользуются особой популярностью среди заказчиков.
  • Великолепно справляется с защитой от ветра и атмосферных осадков. Склоны сконструированы таким образом, что снег не задерживается на них, а свободно соскальзывает.

Чаще всего застройщики прибегают к сооружению кровли с ломанными скатами в ситуациях, когда мансарда дома будет использоваться для жилья. Это на самом деле проверенный временем, наиболее оптимальных вариант, не лишенный своих особенностей:

  • Высокая стоимость. Для постройки этой конструкции необходимо большое количество высококачественного материала, так что она обойдется значительно дороже простой двухскатной.
  • Техническая сложность, в виду которой осуществить сборку способны профессионалы с высоким уровнем столярных навыков. К тому же минимальное количество работников — три человека, бригаде меньшего состава это не под силу.
  • Возможные потери тепла во время отопительного сезона, что приводит к большему расходу дров, газа или электричества.
  • Высокая стоимость установки специальных мансардных окон.

Стропильная система

Стропильная система ломанной крыши — совокупность всех опорных элементов каркаса. Так как подобная кровля имеет сложную геометрию она состоит из множества частей, чем она массивнее, тяжелее, тем больше элементов, тем они должны быть прочнее.

Визуально систему опор можно разделить на две части: верхняя, в форме равнобедренного треугольника, а нижняя — трапеция с большей стороной внизу. Профессионалы советуют использовать висячие и наслонные стропила в комбинации, чтобы конструкция была более надежной.

Вот как она выглядит:

  1. Верхние наслонные стропила. Изготавливаются из прочных, надежный, ровных досок, не имеющих сучков размеров 50х150 мм или 100х150 мм. Они крепятся под углом, одним концом упираясь в конек, а другим в опорную стройку. Стропила испытывают нагрузку на прогиб, на распирание. Шаг установки варьируется от 60 до 120 см. Крепление выполняется жесткого типа.
  • Затяжка. Горизонтальная стягивающая балка, изготавливающаяся из бруса прямоугольного сечения. Она служит, чтобы разряжать распирающую нагрузку стропил, связывая между собой стропильные пары. Чем выше расположена затяжка, тем толще она должна быть. А еще она выполняет функции каркаса для потолка мансарды.
  • Бабка. Вертикальная подвеска, связывающая между собой конек с затяжкой, перенося на него вес, минимизируя прогиб. Чтобы сделать бабку необходим брус и специальный подвесной крепеж.
  • Конек. Место встречи двух стропил, которое можно усилить с помощью конькового прогона, в качестве которого используется также брус.
  • Стойки. Вертикальные опоры, которые подпирают верхним концом наслонные стропила, а нижним опираются в балки перекрытий. Чаще всего стойки изготавливают из бруса прямоугольного сечения, длина этого элемента должна составлять предполагаемой высоте потолка плюс 20-30 см. Комфортным считается потолок 2-2,5 м. Стойки будут исполнять роль каркаса для создания мансардных стен.
  • Висячие стропила. Они нижней по принципу ползуна крепятся к балкам перекрытия, а верхней упираются в затяжку. Стропильные ноги также выполняются из досок, подвергаются воздействию на прогиб, но не распирание. Длины стропил должно хватать для формирования комфортного свеса, отступающего от стены не менее, чем на 40-50 см. Если ноги недостаточно длинные, свес компенсируют кобылками.
  • Подкосы. Опорные элементы, располагающиеся под углом к висячим стропилам, задача подкосов гасить прогиб стропильных ног, перенося часть веса балку перекрытия.
  • Балка перекрытия. Основа будущего полового перекрытия мансарды, выполненная из бруса.
  • Мауэрлат. Прочный брус квадратного сечения 100х100 мм или 150х150 мм, который кладут в основание кровли для распределения веса равномерно вдоль несущих стен, предотвращать опрокидывание стропил во время порывов ветра.
  • Выбор и подготовка материала

    Как вы понимаете, основным материалом для стропильной системы ломанной крыши является древесина. А это, к сожалению, горючий, не влагостойкий, подверженный гниению материал. Эти качества, безусловно, являются недостатками, которые легко устранить, проведя обработку антипиреном, антисептиков, влагозащитной пропиткой. Обрабатывать дерево для эффективной защиты этими составами необходимо в несколько слоев.

    Используйте высококачественный материал из хвойных пород, без сучков. Если они все же есть, уберите, обработайте специальным средством. Нешлифованное дерево следует предварительно ошкурить, кору в обязательном порядке удалить.

    В качестве кровельного материала используется металлочерепица, профнастил, шифер, ондулин, шинглас. Так как конструкция сама по себе массивна, специалисты советуют отдавать предпочтение более легким материалам, чтобы излишне не перегружать стропильную систему. Вес в таком случае станет определяющим фактором при выборе. Обрешетка изготавливается сплошного или решетчатого типа, из необрезной доски или из влагостойкой фанеры. В качестве утеплителя применяются минеральная вата на базальтовой основе или пенопласт. Декоративная обшивка может быть выполнена из сайдинга, блок-хауса или вагонки.

    Нюансы монтажа

    Начинать возведение кровли необходимо, выполнив расчет нагрузки, которой она будет подвергаться. Для этого складывают вес каждого из материалов кровельного пирога, найти который можно в справочной литературе. Затем определяются временные нагрузки от выпадающего снежного покрова. Когда эти показатели складываются, получается такой показатель, как общая нагрузка, который колеблется в районе 40-50 кг/м2. Согласно этим параметрам определяется, каким запасом должна обладать стропильная система, сечение элементов каркаса. Избавить вас от этих вычислений может специальная программа для расчета, доступная для использования в интернете. После этого составляется чертеж, отражающий расположение всех элементов с рассчитанными размерами.

    Дальнейшие действия относятся к собственно монтажу ломанной кровли:

    • Производится закупка всех необходимых материалов. Лучше приобрести их с небольшим запасом, чтобы не оказаться в ситуации, когда чего-то не хватает.
    • Все деревянные элементы распиливаются в размер согласно шаблону. Быстрее всего это сделать болгаркой или циркулярной пилой.
  • Нижние стропила, подкосы, стойки на земле соединяются вместе, образуя, так называемые, фермы.
  • Готовые фермы поднимаются на верх для установки.
  • Фермы соединяются затяжками, настилаются верхние наслонные стропила.
  • Создается обрешетка, монтируется утеплитель, укладывается кровельный материал.
  • Фронтоны, свесы обшиваются выбранным материалом, оборудуются оконные проемы.
  • Грамотно рассчитанная, качественно налаженная стропильная система ломанной крыши является прочной, надежной конструкцией мансардной кровли, которая прослужит не одно десятилетие при условии регулярного контроля за состоянием.

    Источники: http://profnastile.com/dvukhskatnaya-krovlya-osobennosti-montazha-raschet-i-stroenie-stropilnojj-sistemy.html, http://krovlyakrishi.ru/vidy-krysh/lomanaya/stropilnaya-sistema-dvuxskatnoj-lomannoj-kryshi/


    Комментариев пока нет!

    Какой цвет профнастила выбрать для крыши.

    restart24.ru

    Двускатная крыша стропильная система под профнастил: контробрешетка под профлист

    1. Методика вычисления расстояния между стропилами
    2. Стропильная конструкция под профнастил
    3. Стропильная конструкция под керамическую черепицу
    4. Стропильная конструкция под металлочерепицу
    5. Стропильная конструкция под ондулин
    6. Стропильная конструкция под покрытие из шифера
    7. Стропила для односкатной и двухскатной кровли

    Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

    К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши. Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

    Методика вычисления расстояния между стропилами

    Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

    Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

    • до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
    • полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
    • затем к результату прибавляют единицу, и итог округляют в большую сторону.

    Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

    Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

    25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

    Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

    Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существуют профессиональные рекомендации относительно шага стропильной системы для наиболее популярных покрытий.

    Стропильная конструкция под профнастил

    Шаг стропильной системы при создании кровли из этого материала должен составлять не менее 600 миллиметров, а максимальный шаг стропил под профнастил – не более 900 миллиметров. Когда промежуток больше, тогда необходимо установить поперечные доски, имеющие большое сечение. При этом сечение самих стропил подбирают размером

    50х100 миллиметров либо 50х150 миллиметров (читайте: "Монтаж и размеры стропил для крыши").

    Для укладки профнастила требуется обрешетка из досок 30х100 миллиметров, ее монтируют с 500-миллиметровым шагом и более — в зависимости от толщины кровельного материала и высоты трапеции. Когда создается обрешетка для профнастила, выходящая на карниз доска должна быть на 10-15 миллиметров толще остальных. Конструкция обрешетки должна обеспечивать возможность прохода для крепления таких вертикальных элементов как вентиляционные трубы, дымоход и т.д.

    Стропильная конструкция под керамическую черепицу

    Особенности конструкции стропил под укладку керамической черепицы связаны с тем, что сырьем для ее изготовления является глина – материал достаточно тяжелый, ее вес больше, чем у металлочерепицы раз в 10. Таким образом, нагрузка на несущую систему кровли из расчета на один квадратный метр площади равна от 40 до 60 килограммов.

    Стропила под такую каркасную систему необходимо изготавливать из хорошо высушенной древесины, влажность которой не превышает 15%. Для их производства используется брус сечением 50х150 миллиметров или 60х180 миллиметров (для надежности). При этом шаг стропильной системы составляет 80 – 130 сантиметров в зависимости от крутизны уклона кровли. Так при угле наклона, равном 15 градусам, расстояние между стропилами равно 80 сантиметрам, а при 75 градусах – 130 сантиметров.



    Когда вычисляется шаг между стропилами, специалисты учитывают их длину. При максимальном значении длины элементов при выполнении работ соблюдают минимальное расстояние между ними. При коротких стропилах оно должно быть максимально большим. Безопасное передвижение по крыше с уклоном меньше 45 градусов можно совершать, если стропильный шаг не превышает 80-85 сантиметров.

    При обустройстве керамической кровли имеется еще одна особенность – это определенный размер шага обрешетки, с которым ее набивают на стропила. Он зависит от типа приобретенной черепицы. Наиболее простым способом произвести расчет шага обрешетки можно, если учесть, что в большинстве своем черепица имеет длину 400 миллиметров, а нахлест при укладке составляет от 55 до 90 миллиметров. Поэтому в данном случае шаг обрешетки равен длине черепицы минус величина нахлеста, а это 310-345 миллиметров (читайте: "Обрешетка крыши под металлочерепицу: монтаж и крепление").

    Когда крыша имеет несколько скатов как на фото, шаг обрешетки и количество рядов черепицы рассчитывают для каждого шага стропил в отдельности. Разметку рядов выполняют при помощи шнура, закрепляемого на контробрешетке, которая находится на противоположных сторонах ската крыши (читайте ещё статью: "Шаг обрешетки под профнастил").

    Стропильная конструкция под металлочерепицу

    При строительстве загородной частной недвижимости металлочерепичную кровлю можно встретить чаще всего. Этот кровельный материал похож на настил, выполненный из глиняной черепицы, но по сравнению с ним имеет ряд достоинств. Листовую металлическую черепицу легко монтировать, поэтому возвести крышу можно в более короткие сроки, стропильная система под металлочерепицу также не отличается сложностью.

    Металлочерепица легче, чем керамическая продукция, различие в весе иногда достигает 35 килограммов из расчета на квадратный метр в зависимости от толщины изделий (прочитайте также: "Устройство стропильной системы под металлочерепицу – варианты конструкции, шаг стропил").

    Устройство двускатной кровли из профлиста

    Благодаря значительному снижению веса настила кровли появляется возможность уменьшить толщину элементов стропильной конструкции и размеры сечения брусков обрешетки, увеличить шаг установки стропил.



    Под металлочерепичное покрытие стропильные ноги монтируют с расстоянием от 600 до 950 миллиметров, при этом сечение материала изготовления конструкции составляет 150 на 50 миллиметров. По мнению специалистов, в данном случае, если разместить между стропилами утеплитель толщиной в 150 миллиметров, то такая теплоизоляция позволит создать комфортные условия для пребывания в помещении мансарды. В то же самое для большей надежности желательно выбрать 200-миллиметровый утеплитель.

    При монтаже стропил для обеспечения вентиляции пространства, которое заполнено утеплителем, в стропилах около верхней кровли сверлят отверстия, имеющие диаметр 10-12 миллиметров.

    Технология создания стропильной системы под металлочерепицу не имеет существенных отличий от конструкций для других видов кровельных материалов. Единственная особенность заключается в том, что у стропил верхняя опора монтируется на коньковый прогон сверху, а не сбоку на коньковый брус. Наличие свободной зоны между стропилами обеспечивает циркуляцию воздуха под настилом кровли, а это в силу использования материала из металла понижает риск появления конденсата.

    При выполнении монтажа кровли в деревянном доме, когда предусмотрена замена мауэрлата на верхний венец, если неверно рассчитать, на каком расстоянии ставят стропила, исправить ошибку будет сложно (читайте ещё: "Как рассчитать стропила на крышу").



      Стропильная конструкция под ондулин

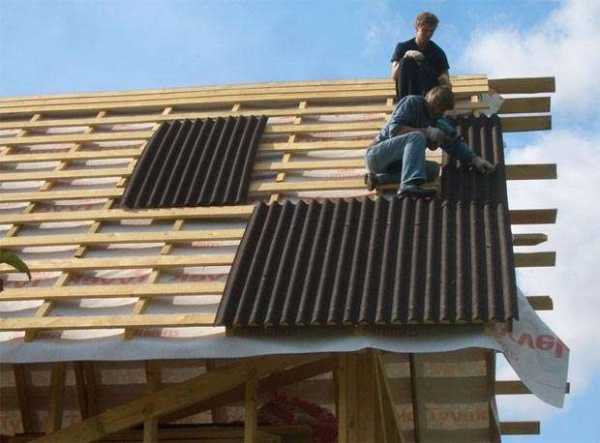

    При создании кровли из ондулина шаг стропильной системы должен составлять не менее 600 миллиметров, а максимальное расстояние между стропилами — не более 900 миллиметров. Для стропильной системы подбирают доски 50х200 миллиметров и тем самым обеспечивают незначительный запас прочности с учетом стропильных прогонов.

    Сверху контробрешетки и стропильной конструкции настилают обрешетку из бруса 40х50 миллиметров и межосевым шагом 60 сантиметров (читайте статью: "Ондулин или металлочерепица — что лучше").

    Стропильная конструкция под покрытие из шифера

    Шифер относится к одному из наиболее популярных кровельных материалов. Для его монтажа выбирают стропила сечением 50х100 или 50х150 миллиметров. При решении вопроса, через какое расстояние ставить стропила, надо исходить из того, что минимальное значение не может быть менее 600 миллиметров, а максимальное – 800 миллиметров (подробнее: "Как ставить стропила на дом").

    Для изготовления обрешетки используют деревянный брус сечением 50х50 миллиметров или доску 25х100 миллиметров. Шаг обрешетки подбирается в зависимости от угла уклона ската кровли. Если он незначителен, тогда достаточно, чтобы лист материала опирался на 4 бруска с шагом 45 сантиметров, а при большом уклоне хватит 3-х брусков с шагом от 630 до 650 миллиметров.

    Как сделать монтаж кровли из профнастила своими руками, подробная видеоинструкция:

    Стропила для односкатной и двухскатной кровли

    При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.

    Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров.Толщина древесных элементов зависит от площади и нагрузки на крышу (читайте: "Стропильная система односкатной крыши, основные преимущества и характеристики").

    Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра (читайте: "Стропильная система двускатной крыши и ее составляющие"). Стропилами регулируют величину свеса кровли.

    Возводим стропильную систему двускатной крыши под профнастил

    Главная Крыша Как сделать двускатную крышу под профнастил?

    Как сделать двускатную крышу под профнастил?

    Для многих приоритетным вариантом покрытия двухскатной кровли являются листы профнастила. Эксплуатационные характеристики данного материала зарекомендовали себя наилучшим образом среди владельцев загородных домов. Профнастил одновременно сочетает достойный внешний вид и высокий уровень качества. Двухскатный каркас, покрытый профлистом, отлично справляется с различными воздействиями окружающей среды. Уклон конструкции крыши препятствует задержке снега зимой и скоплению дождевой воды, данные условия немаловажны для строительства на территории России.

    Создание стропильной системы с двумя скатами не составляет особой сложности, укладка кровельного материала также возможна своими руками. Чтобы успешно осуществить строительство крыши здания своими силами, необходимо иметь опыт в монтаже, спросить совета у профессионалов о правилах ведения стройки и составить подробный чертеж для дальнейшей реализации. При создании стропильной системы, следует учитывать технические характеристики профнастила, соблюдать корректное расстояние между стропилами. Правильный подход перед началом строительства, облегчит последующий монтаж.

    Каркас крыши с двумя скатами и его преимущества

    Крыша, состоящая из двух скатов – это конструкция, в которой два элемента соединяются в коньковой части. Значение уклона определяется от конька крыши. История архитектуры свидетельствует о том, что крыша с двумя скатами при

    astgift.ru
