Стропильная крыша – Устройство стропильной системы двухскатной крыши

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

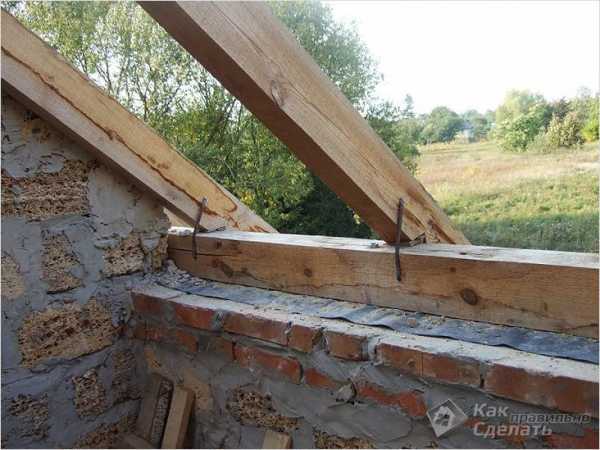

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

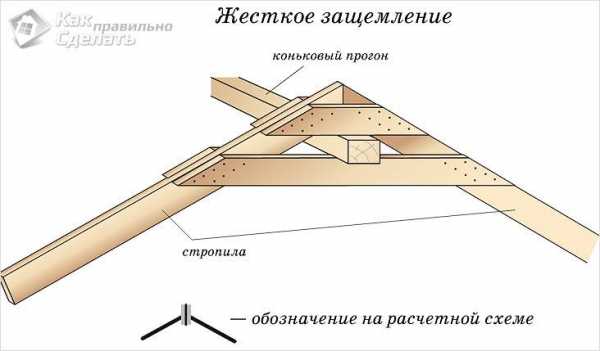

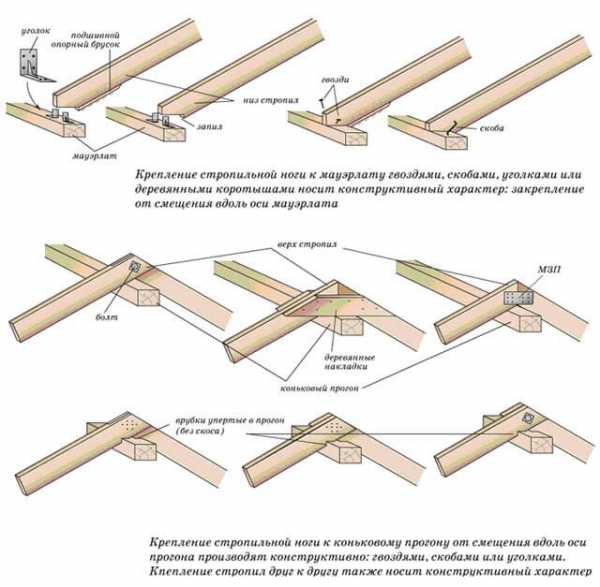

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

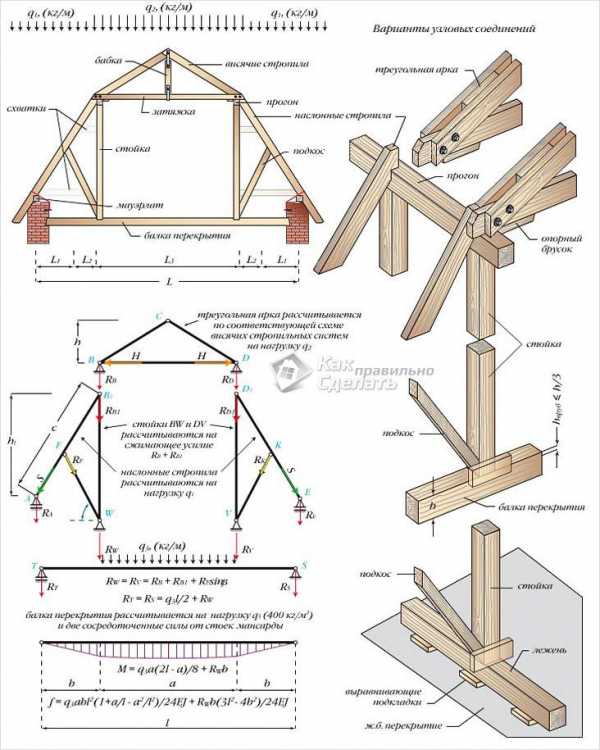

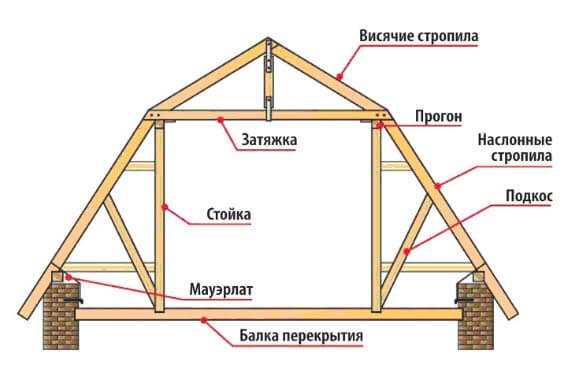

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

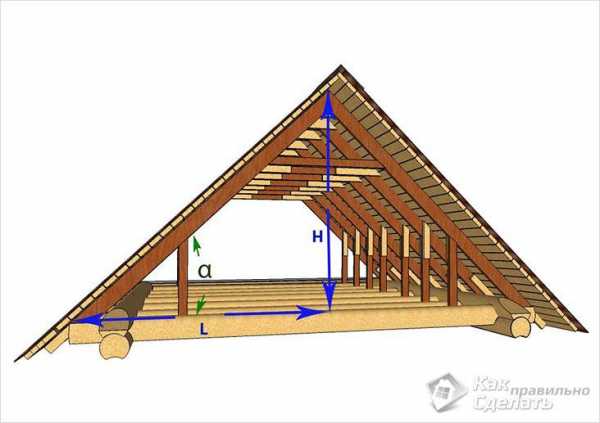

Чертёж представлен ниже.

Формы крыш

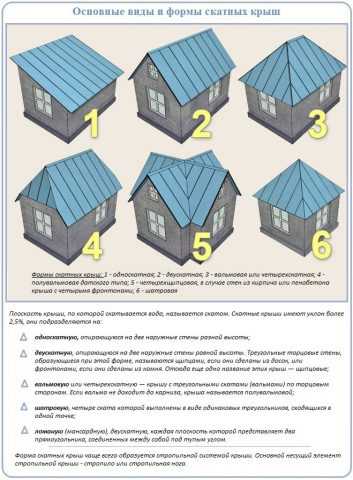

Кровля на скатных крышах бывает таких форм:

• односкатные;
• двухскатные;
• вальмовые;
• ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

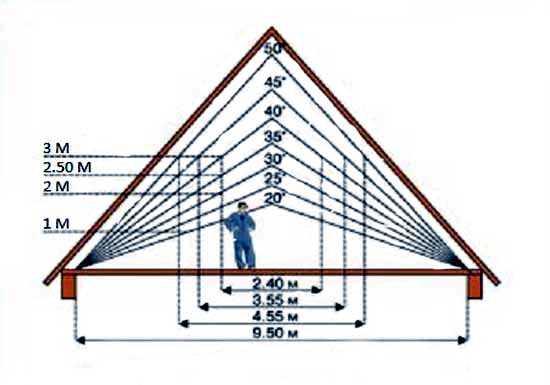

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

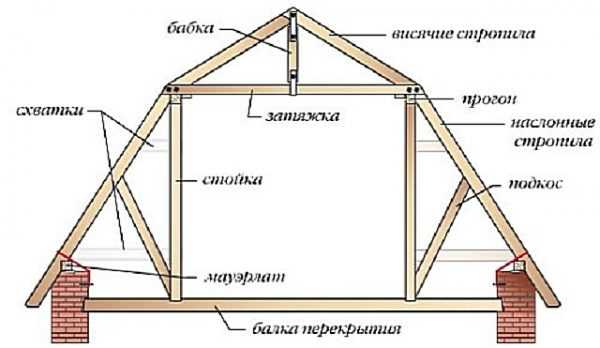

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

• обеспечение передачи нагрузки в нужном направлении
• выдерживают физические нагрузки
• обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

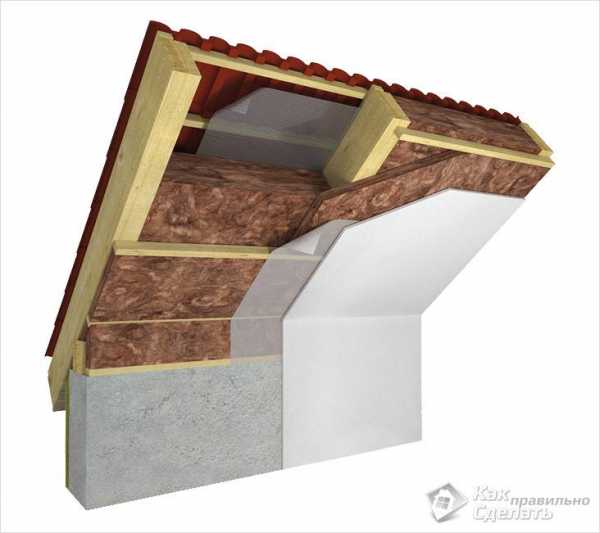

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

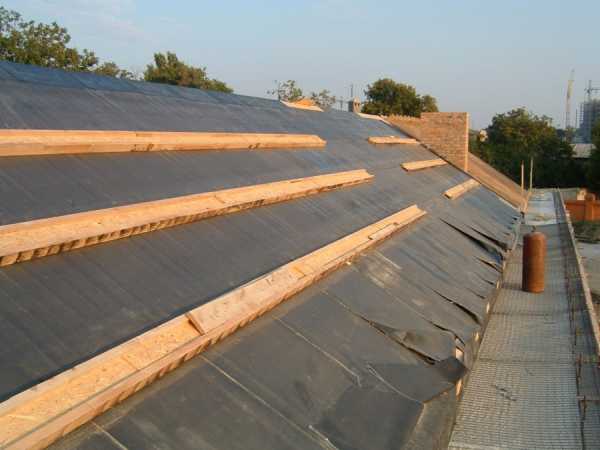

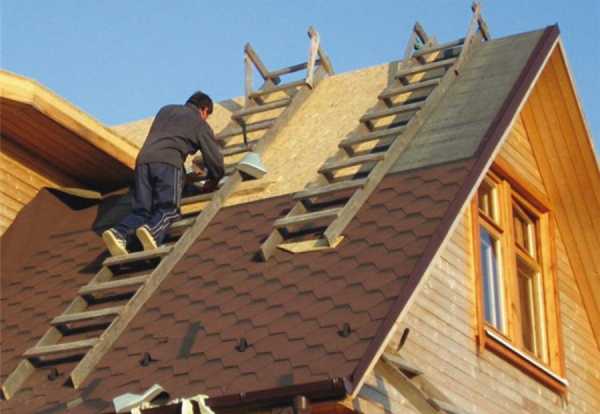

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

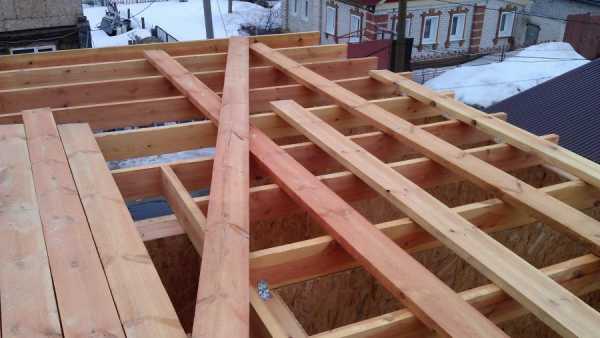

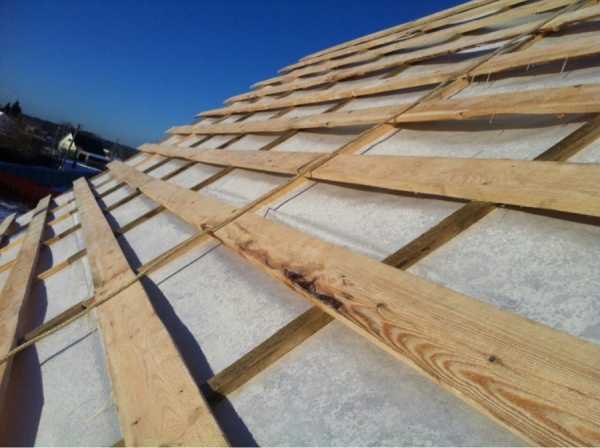

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

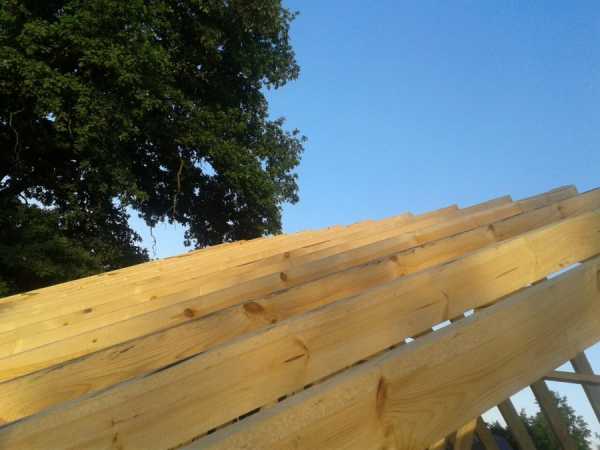

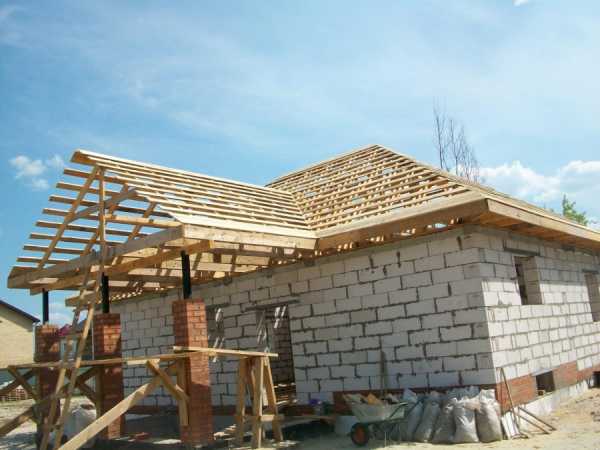

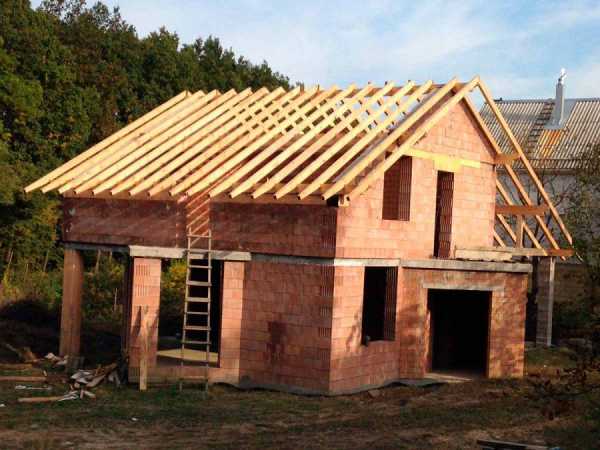

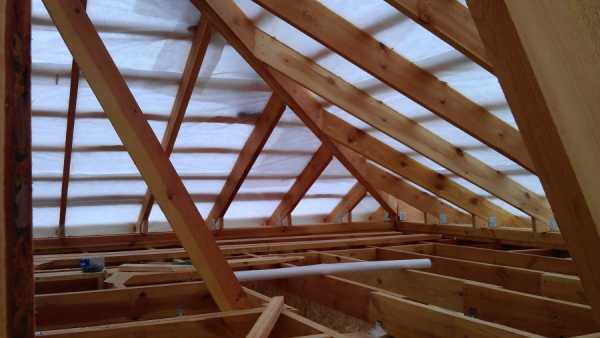

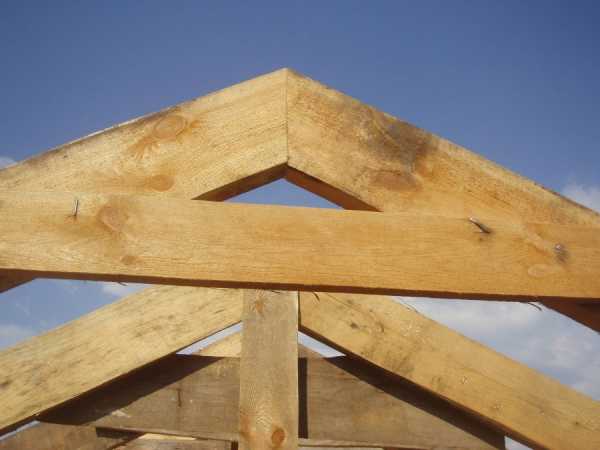

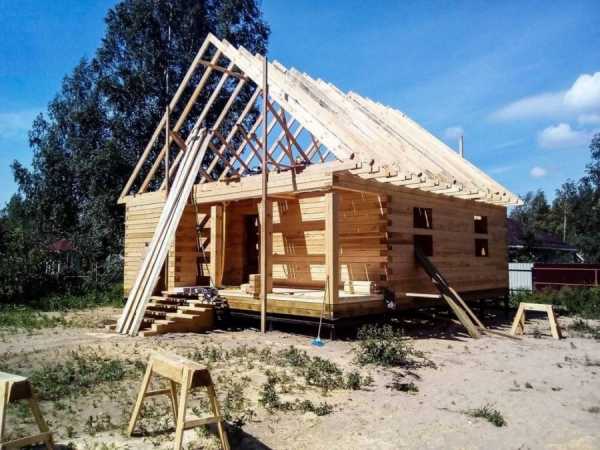

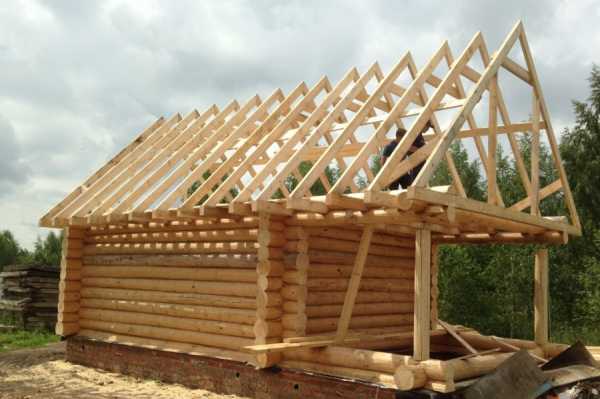

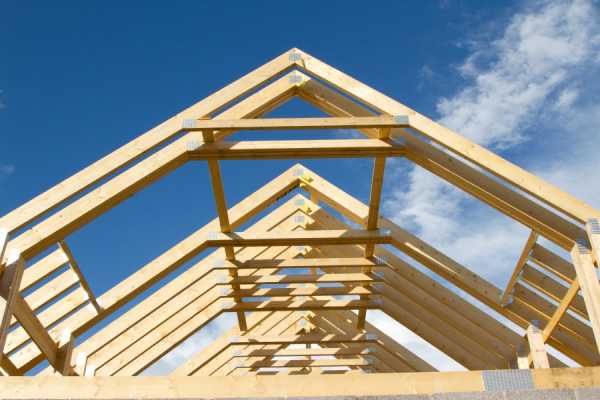

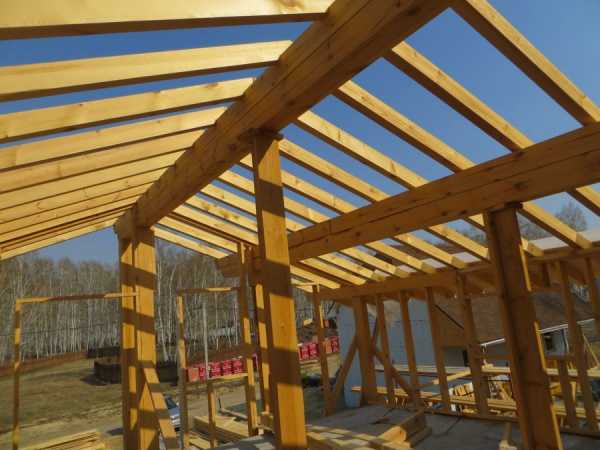

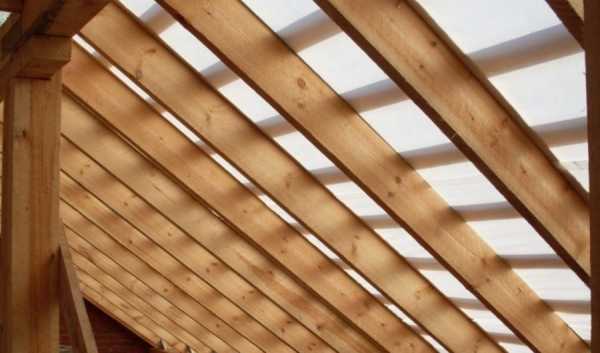

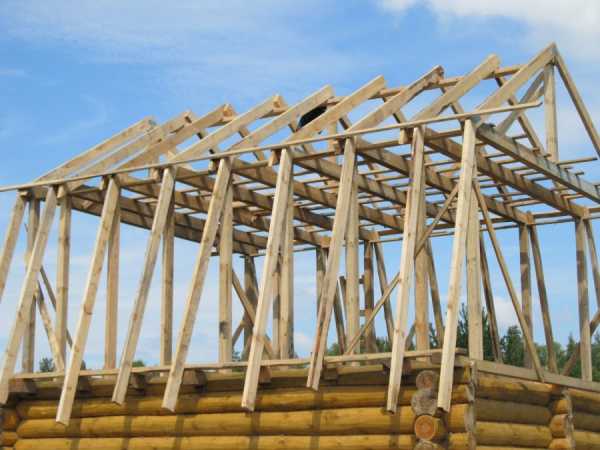

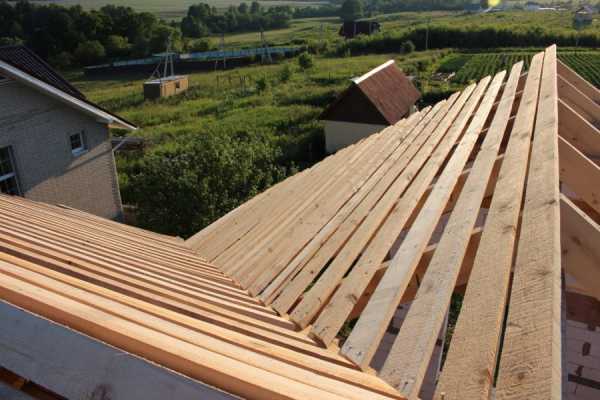

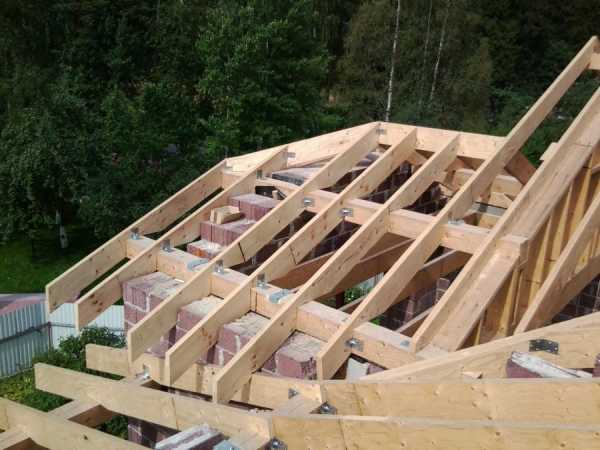

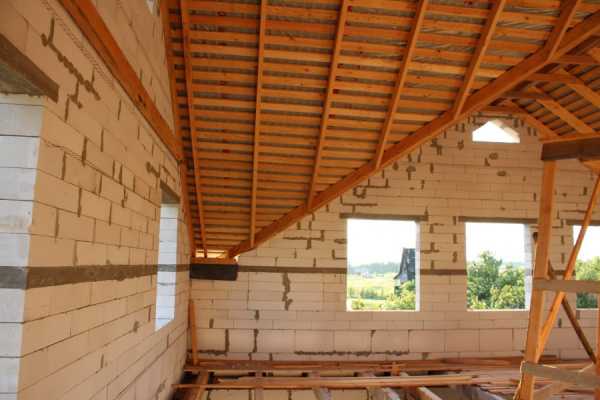

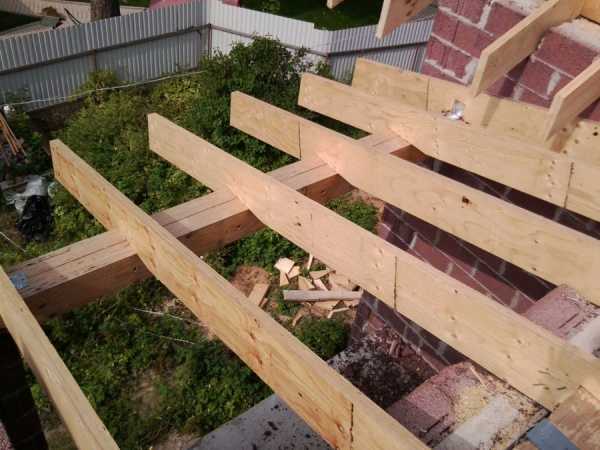

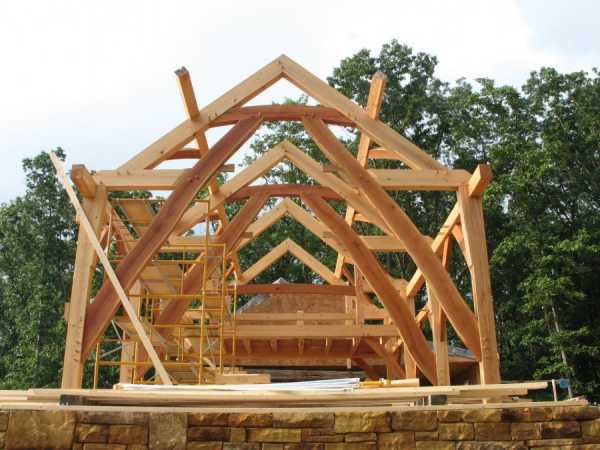

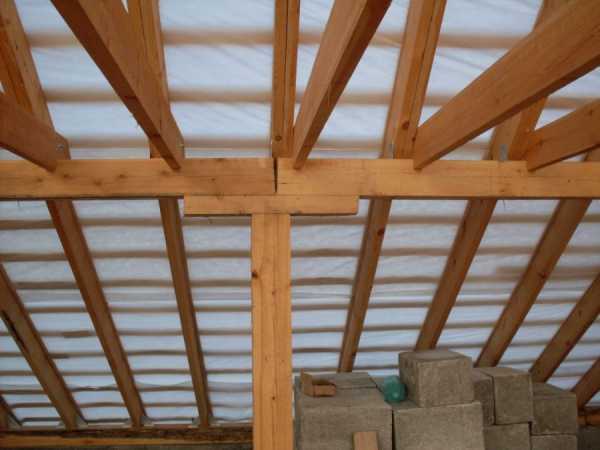

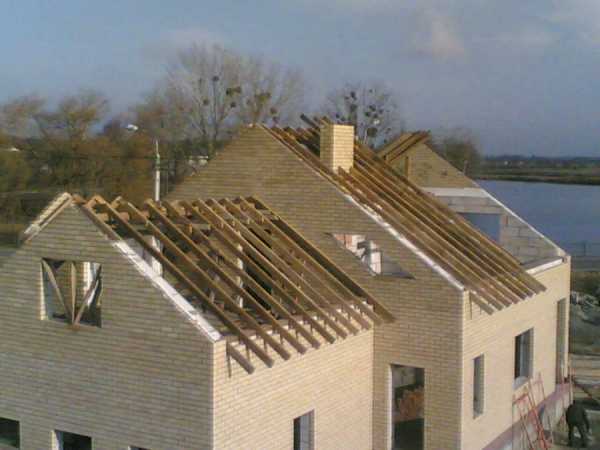

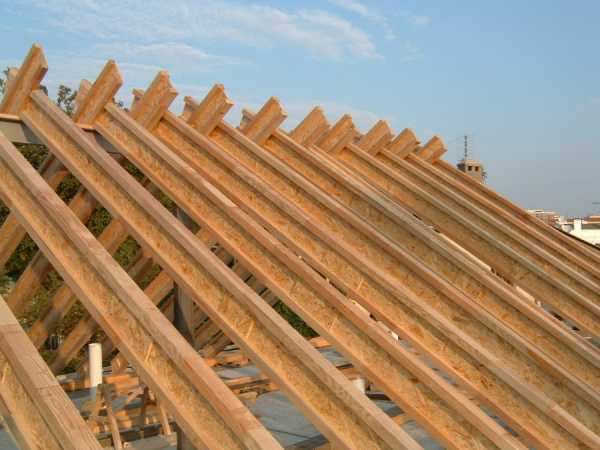

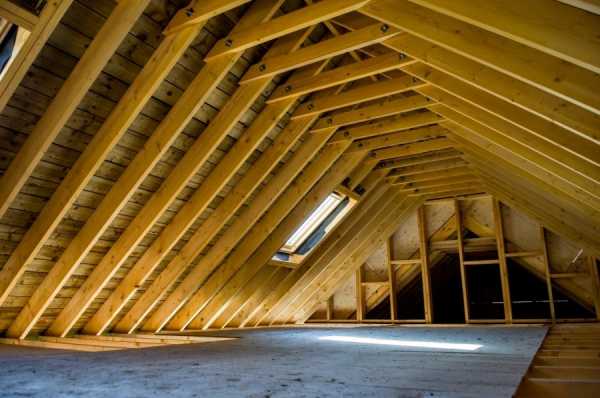

Фото стропильной системы

landshaftdizajn.ru

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

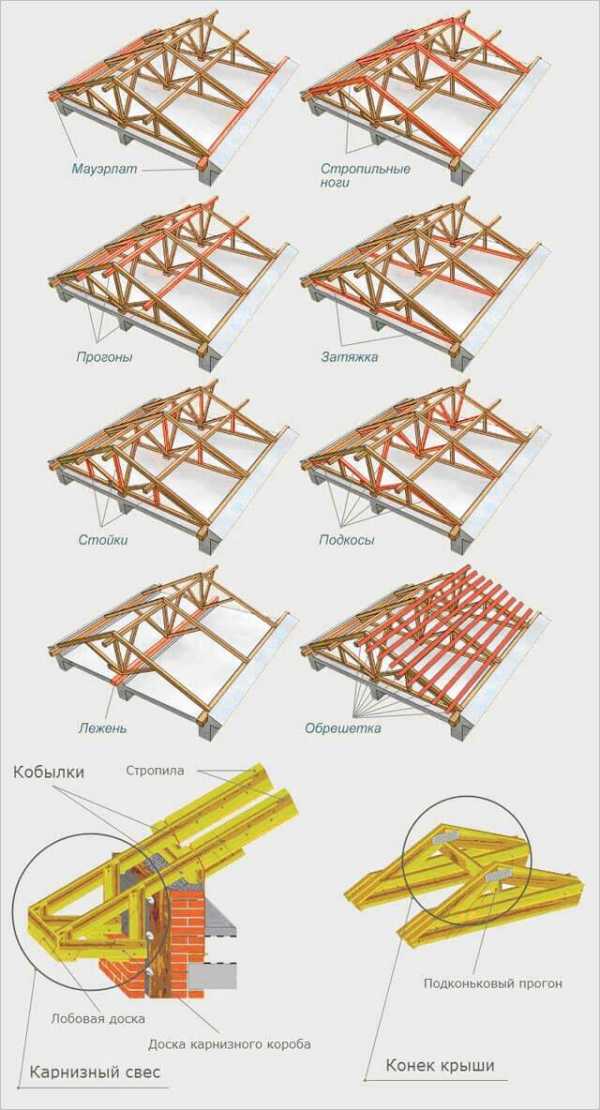

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
7. Свес. Защищает основные конструкции здания от различных природных осадков.
8. Конек. Место, в котором закрепляются скаты.
9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

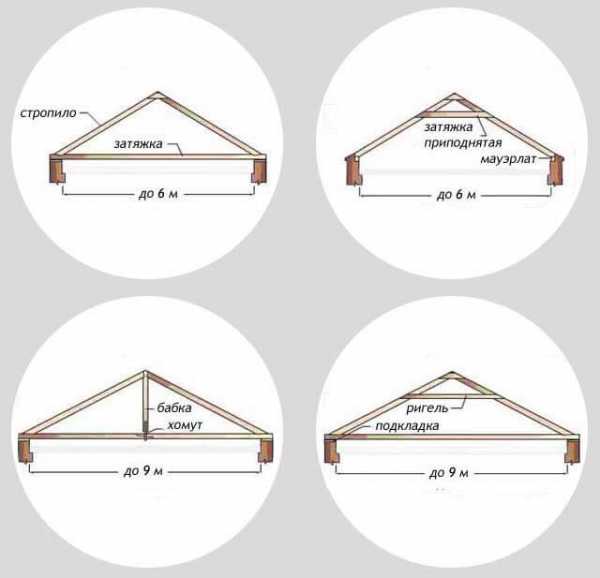

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

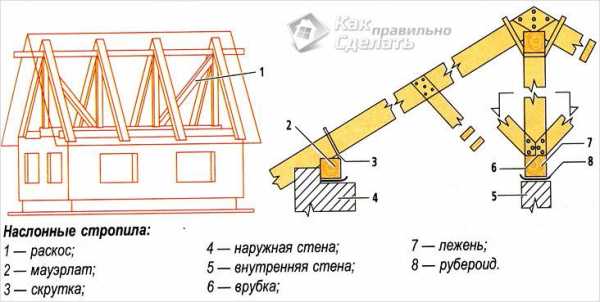

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

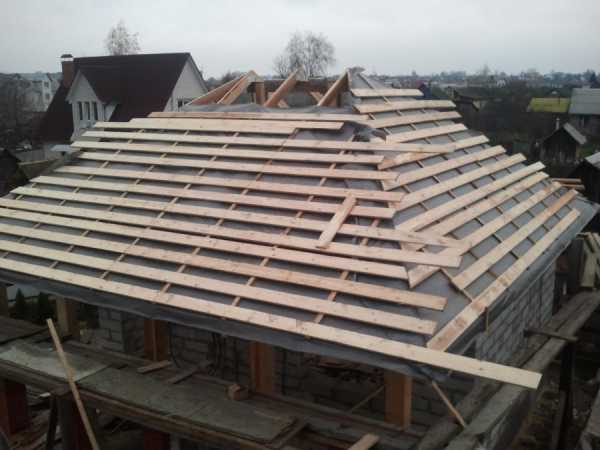

Вальмовые или четырехскатные

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

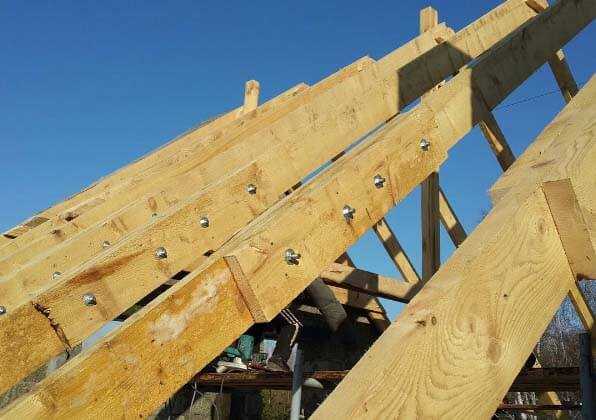

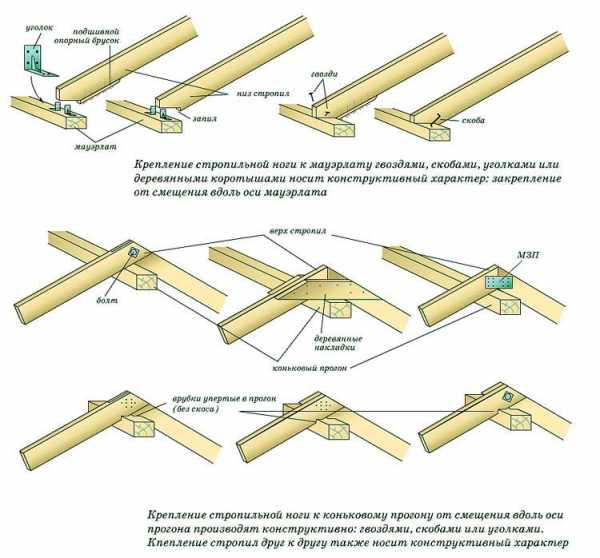

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

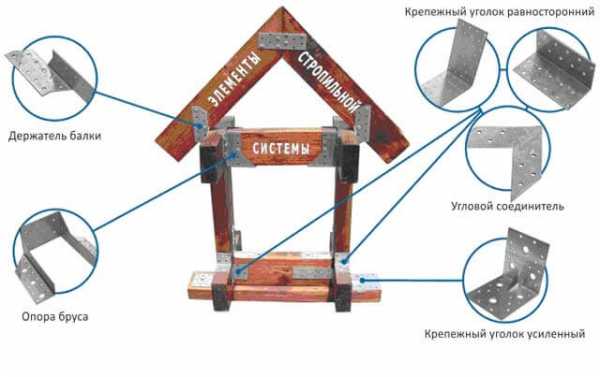

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

1. Небольшой расход на одну единицу древесины.
2. Простота монтажа.
3. Высокая скорость закрепления.

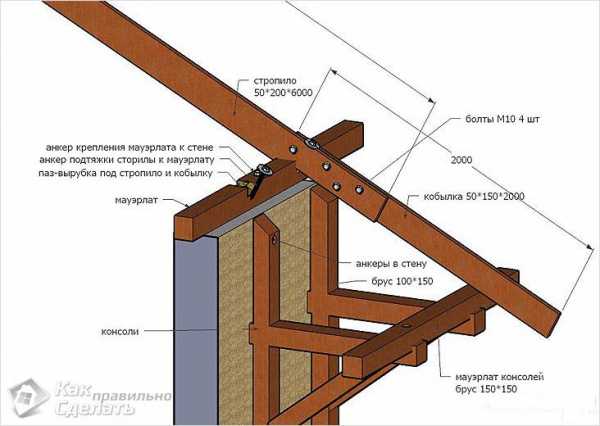

Особенности установки стропильной системы и мауэрлатов двускатных крыш

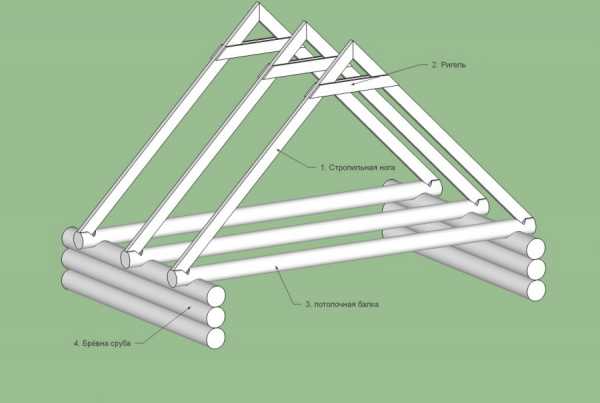

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

krovportal.ru

Виды и схемы стропильных систем: устройство стропильной системы

Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

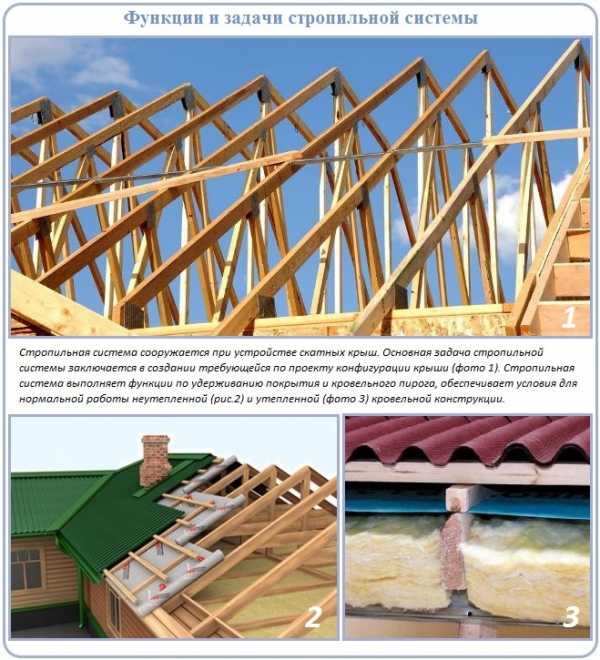

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

• задает конфигурацию и крутизну;
• удерживает финишное покрытие и компоненты кровельного пирога;
• создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

• Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.

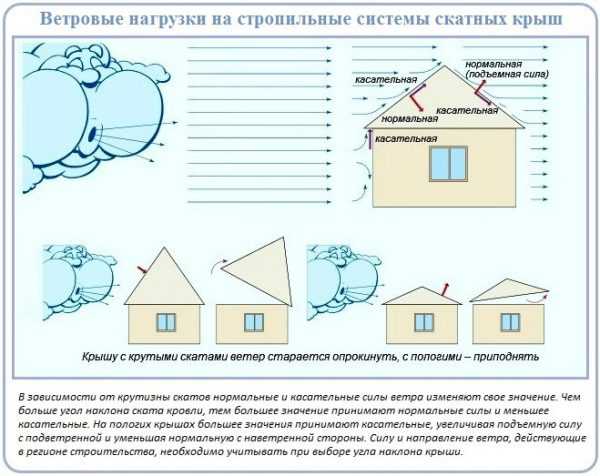

• Сила и направление со скоростью ветров, преобладающих в регионе.

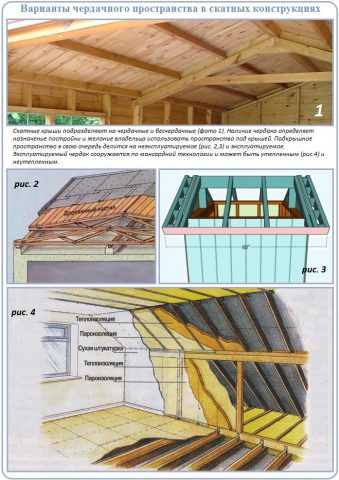

• Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.

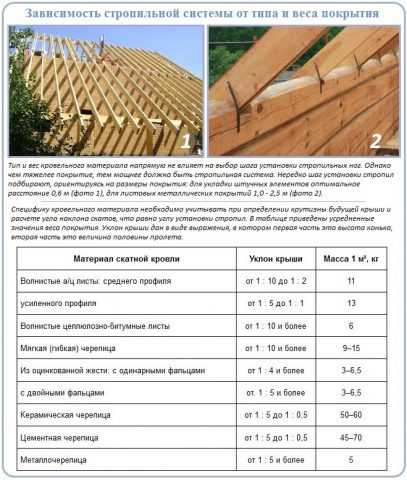

• Тип финишного кровельного покрытия.
• Финансовые возможности собственника.

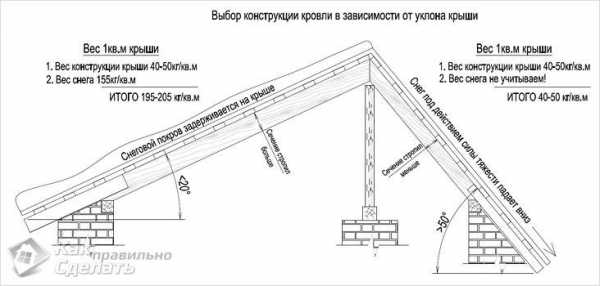

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

• Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
• Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
• Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
• Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.

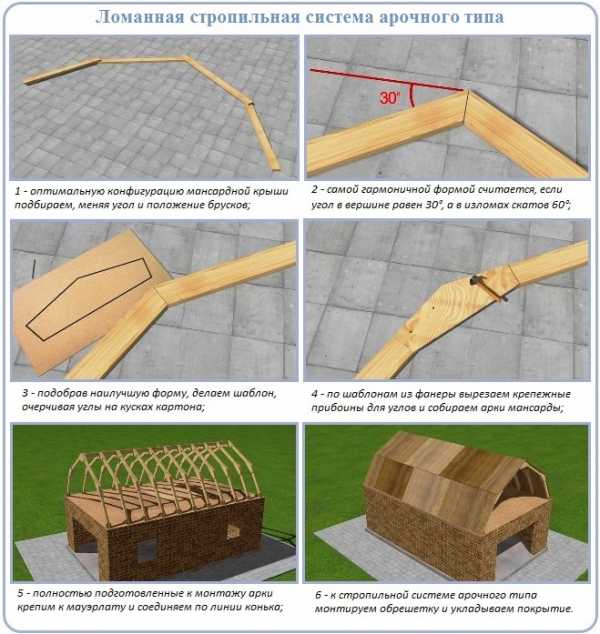

• Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

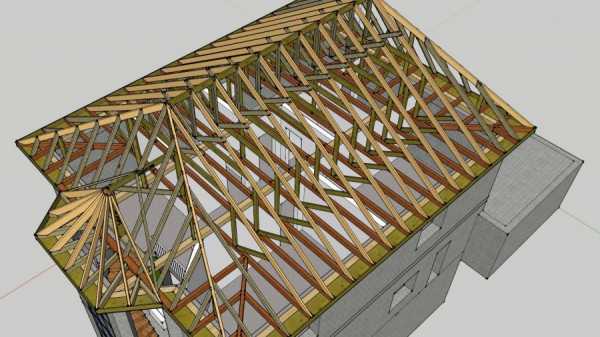

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

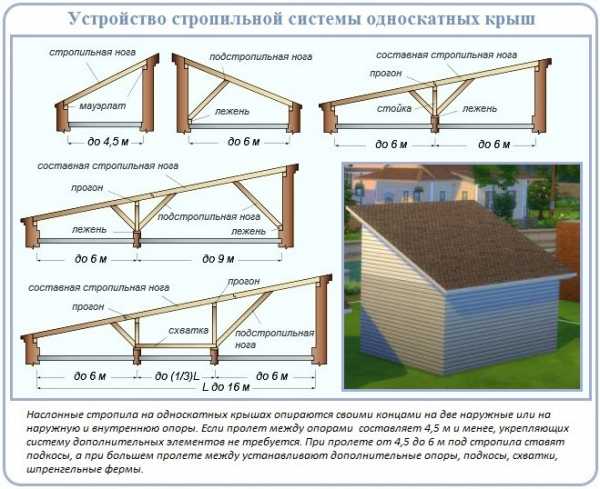

Вид #1 – односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

• Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
• Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос – подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
• Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Вид #2 – стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

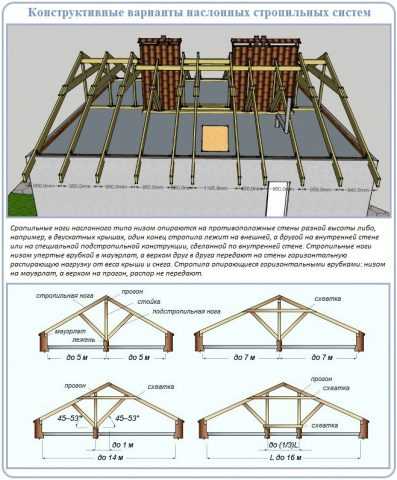

• Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.
• Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

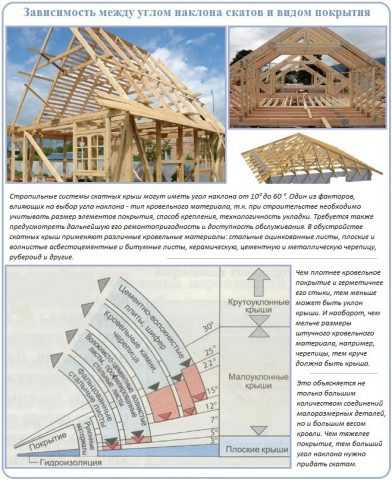

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

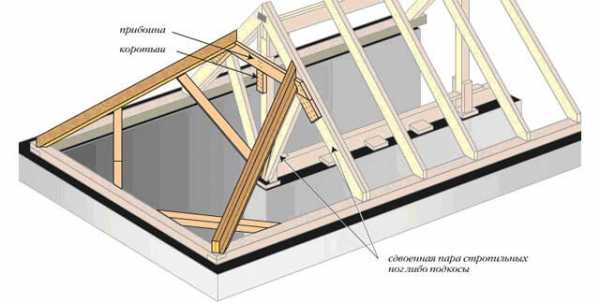

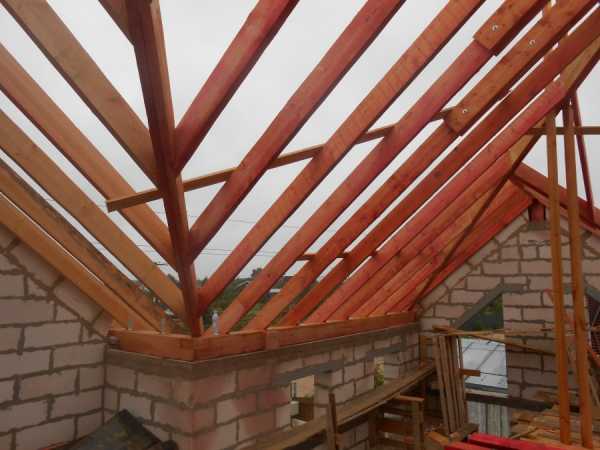

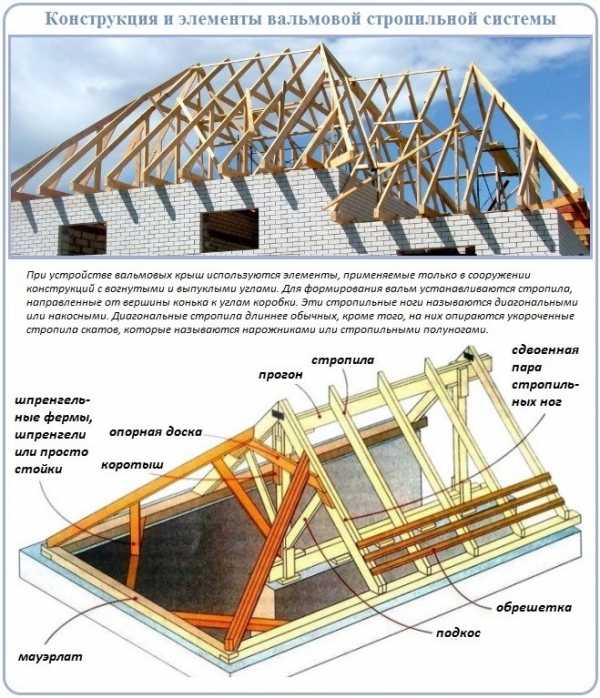

Вид #3 – вальмовая и полувальмовая система

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами – вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

В строительстве стропильных каркасов для вальмовых крыш используются:

• Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
• Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
• Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

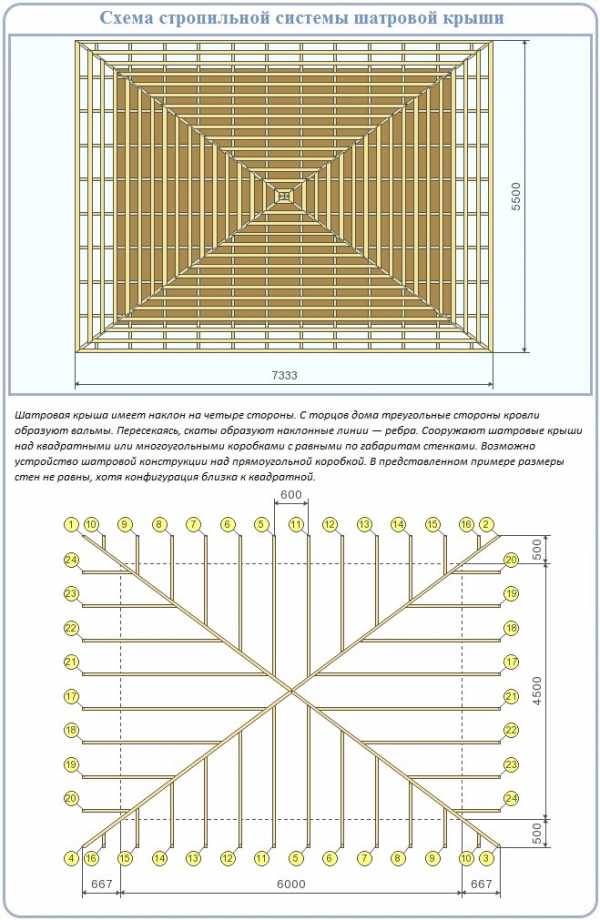

Вид #4 – шатровая крыша

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

• Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
• Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 – ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

• Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
• Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.

krovgid.com

Стропильная система крыши, ее элементы, виды, крепления

Ежедневно на земле появляются новые дома, которые строятся по абсолютно разным технологиям. Методом проб и ошибок люди выбирают для себя оптимальную конструкцию, которая будет долго и качественно им служить. Выбор системы строительства крыши – одни из важнейших вопросов, решаемых в процессе проектирования дома. В настоящее время востребованной становится стропильная система крыши, которая применяется уже довольно давно и имеет много плюсов.

Стропильной системой называют несущую конструкцию крыши, которая является основой герметичности кровли и устойчивости стен. То есть, от качественно сделанной работы в этом направлении зависит, насколько долговечным будет дом. Это каркас крыши, который состоит из ряда взаимодействующих между собой деталей.

Элементы стропильной системы крыши

Это довольно сложная конструкция, и важность каждой ее составляющей части не стоит недооценивать. Вот из чего она обычно делается:

1. Стропило, или стропильная нога. Это балка, которую используют для формирования угла наклона всей крыши. Кроме того, стропило – это для кровли еще и опора. К выбору материала, из которого будет сделана стропильная нога, нужно подойти серьезно, ведь на него будет воздействовать ветер, вес людей, осадков. Поэтому данныеэлементы стропильной системы изготавливают из досок, имеющих большой размер сечения, особенно в вертикальном направлении.
2. Затяжка. Это брус или доска, соединяющая стропила, которые находятся на противоположных скатах. Она располагается горизонтально и не допускает того, чтобы стропила расползались.
3. Прогон. Это брус, который служит опорой для стропил вверху или посредине.
4. Стойка. С помощью этого элемента поддерживают прогон или стропила. Стойка – это составляющая системы, расположенная вертикально, опорой для нее зачастую служат стены.
5. Мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывают по всему периметру строения на стены.
6. Ветровая балка. Этот элемент связывает стропила друг с другом, образовывая скат крыши. Речь идет о доске, которая прикрепляется под углом к стропильным ногам от чердака. Благодаря ветровой балке предотвращается движение стропил при сильном ветре.
7. Подкос. Стропильная система крыши предполагает наличие бруса, который должен подпирать стропила, чтобы они не прогибались. Крепят подкос под углом к вертикальным элементам строения.
8. Шпренгель. Это балка, сделанная из бревна или бруса, благодаря которой укрепляется вся конструкция. Ее расположение горизонтальное. Шпренгель находится на смежных стенах, правильно будет его установить перпендикулярно биссектрисе угла, который создают данные стены.
9. Кобылка. Это доска, которую крепят к стропилам, а именно к их нижней части. Главная роль этого элемента – создать свес кровли.
10. Нарожник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой – на диагональную ногу.

элементы стропильной системы крыши

к содержанию ↑

Особенности стропильной системы двухскатной крыши

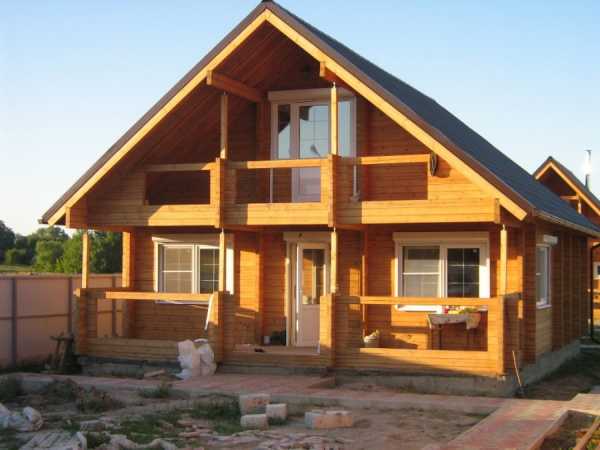

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.

устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.

варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

к содержанию ↑

Стропильная система четырехскатной крыши: преимущества и недостатки

Четырехскатная крыша – одна из самых популярных для современных частных домов. Она имеет ряд преимуществ:

• устойчивость к ураганам;
• стойкость к деформациям;
• хорошая защита фасадов здания от осадков;
• красота внешнего вида.

Однако существуют и недостатки такой стропильной системы:

• конструкция дороже двухскатной;
• скаты уменьшают площадь чердака;
• установить четырехскатную стропильную систему самостоятельно очень сложно.

к содержанию ↑

Главные крепления стропильного каркаса крыши

Чтобы знать, как правильно делать каркас кровли, нужно понимать, какие есть основные узлы стропильной системы. Основные узлы следующие:

1. Узел крепления к балке. Стропильную ногу необходимо прикрепить к балке с помощью зуба с шипом (в стропиле) и гнезда (в балке). При этом гнездо должно иметь глубину, которая будет составлять 25-30% от объема балки. Если речь идет о крыше с углом наклона в менее чем 35°, используется узел с двумя шипами. Для создания конструкции применяются металлические шурупы, гвозди, уголки, болты, а также деревянные косынки, шипы и брусья.
2. Узел крепления к мауэрлату. Для крепления делается запил, или седло на стропиле, далее соединение фиксируется с помощью гвоздей, скоб и проволоки. Два гвоздя скрещивают между собой, а между ними по центру забывают третий. Так происходит крепление стропил двухскатной крыши и мауэрлата.
3. Узел конькового соединения. Можно крепить встык, внахлест и на коньковой брус. Чаще всего это делают внахлест, в этом случае стропильные ноги соприкасаются между собой не торцами, а плоскостями. Крепление происходит при помощи шпильки, гвоздей или болта.



узел крепления к балке

узлы крапления к мауэрлату и коньку



Видео с ошибками при строительстве стропильной системы. Так строить нельзя:

к содержанию ↑

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы.

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

• Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
• Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
• Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
• Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
• Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.

к содержанию ↑

Установка стропил

Начинать работу следует с балочных перекрытий. Чтобы понять, как установить стропила на крышу, нужно разобраться в вариантах монтажа. Если чердаком не планируют пользоваться как жильем, можно брать доски 50х150 мм. Если же надо сделать мансарду, нужен брус 150х150 мм, который будет устанавливаться на несущие стены дома.

Процесс установки стропил предполагает следующие этапы:

1. Заготовка элементов конструкции. Для этого изготавливаются доски и брусья нужного размера, используя круглопильный станок.
2. Разметка всех составляющих частей конструкции по шаблонам.
3. Сборка стропильной системы крыши согласно разметке. После завершения данных работ следует произвести маркировку всех элементов.
4. В стропильных ногах и других элементах подбираются гнезда. Все крепления производятся с помощью гвоздей, шурупов, саморезов, металлических уголков, дюбелей и проволоки.

Стропила, имеющие небольшие пролеты, вполне можно собирать вне стройки на специальных предприятиях и приобретать их уже в таком виде. Благодаря этому каркас крыши делается гораздо быстрее.

Стропильную систему не зря выбирают для монтажа крыши, ведь она проста и надежна. Зная алгоритм действий, можно создать долговечную кровлю, которая будет защищать от ветра, холода и осадков.

Видео по установке стропильной системы:

karkasnik.su

Стропильная система двускатной крыши — как сделать стропильную систему

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

Модели двускатной крыши

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Ломаная двускатная крыша (мансарда)

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Угол наклона

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Наслонные стропила ломаной крыши

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

Наслонные стропила двускатной крыши

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Расчет материалов

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45⁰=3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3² + 3² = X² .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10 : 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м².

Используя различные формулы, можно подсчитать необходимое количество материалов.

Установка стропильной системы

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Крепление стропил к мауэрлату

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Способы крепления конькового бруса

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

Жесткое крепление конькового бруса

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

Монтаж кобылок

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Схема утепления базальтовой ватой

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

Читайте также:

Мансардная крыша своими руками

Плоская крыша своими руками

kakpravilnosdelat.ru

Стропильная система крыши — конструкция, устройства и виды (фото, видео)

Кровельные конструкции – один из сложнейших в проектировании, монтаже узлов жилого сооружения. Кровля первой принимает на себя «удар», защищая дом от осадков, ветра и холода, поэтому от ее герметичности, долговечности, качества зависит комфорт всех домочадцев. Основа надежной крыши – стропильная система, которая придает конструкции форму, задает оптимальный уклон, а также служит для крепления гидроизоляционного материала. Состав и взаимное расположение элементов каркаса зависят от конфигурации кровли. В этой статье мы расскажем, какие виды стропильных систем бывают, а также чем они отличаются друг от друга.

Содержание статьи

Функции

Стропильная система – совокупность опорных элементов, поддерживающих геометрию крыши, каркас кровельной конструкции, придающий ей жесткость, нужный уклон. Состав, толщину сечения, расположение частей «костяка» кровли определяют с помощью расчетов, учитывающих постоянные и временные нагрузки. Стропильный каркас выполняет следующие функции, определяющие функциональность крыши:

1. Задает геометрию, уклон. Стропильные ноги каркаса придают крыше необходимый угол наклона и форму, способствующие облегченному сходу снега или атмосферных осадков с поверхности. Именно от каркаса зависит, сколько щипцов или скатов будет иметь кровля, а значит именно этот элемент конструкции определяет ее внешний вид.
2. Служит основанием для крепления гидроизоляционного материала. Обрешетка стропильного каркаса используется для фиксации финишного покрытия крыши.
3. Равномерно распределяет вес крыши. Взаимосвязанные элементы стропильной системы равномерно распределяют, а затем перенаправляют нагрузку от финишного покрытия и вес снежной массы между несущими стенами сооружения, не допуская перекоса или деформации конструкции.
4. Обеспечивает функционирование кровли. Строение каркаса, учитывающее особенности устройства крыши и кровельного покрытия, обеспечивает поддержку, аэрацию и защиту от конденсата.

Учтите, что грамотно спроектированная стропильная система – залог долговечности, надежности и механической прочности крыши, поэтому ее проектирование и монтаж доверяют профессиональным архитекторам. Опытные мастера считают, что качественный каркас намного важнее финишного кровельного покрытия, поэтому экономить на нем не стоит.

Функции стропильных систем

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды. При выборе вида стропильного каркаса принимают во внимание следующие критерии:

• Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
• Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
• Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
• Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
• Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Опытные мастера считают, что бороться с природой бесполезно, вы все равно останетесь в проигрыше, поэтому во главу угла при выборе типа стропильного каркаса ставят климатические условия в местности, где ведется стройка. Если регион ветреный, то угол наклона скатов делают пологим, а если снежный – более крутым.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Материалы

Стропильная система – обязательный элемент скатных кровель любой формы и конфигурации, состоящий из вертикальных опор, горизонтальных затяжек и стропильных ног, обеспечивающих поддержку и надежное крепление кровельному материалу. Материал, используемый для изготовления каркаса, должен обладать легким весом, высокой прочностью, несущей способностью, а также устойчивостью к воздействию влаги. Наиболее подходящими вариантами считают:

1. Древесина. Дерево – природный, экологически безопасный материал, который отличается легким весом и прочностью. Для изготовления каркаса применяют бруски квадратного сечения 100х100 мм или 150х150 мм, доски сечением 50х150 мм твердых пород. Существенным недостатком деревянных элементов каркаса является то, что они прогибаются под собственным весом при большой длине, а также обладают слабой устойчивостью к воздействию влаги.
2. Металл. Металлические стропильные системы дороже деревянных, они используются в основном при большой площади скатов и большом весе кровельного материала. Высокая несущая способность металлического профиля или уголка позволяет увеличивать шаг между элементами каркаса без потери прочности конструкции. Чтобы снизить вероятность распространения ржавчины, применяются коррозионностойкие виды металла.

Обратите внимание! Дерево считается наиболее подходящим материалом для изготовления стропильного каркаса крыши жилых построек, так как оно обладает 3 важными качествами: легким весом, прочностью, воздухопроницаемостью. Чтобы увеличить устойчивость древесины к воздействию влаги, нужно провести обработку элементов стропильной системы глубоко проникающим антисептиком.

Устройство

Устройство стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Состав каркаса, величина сечения отдельных элементов и их размещение зависят от типа финишного покрытия, уклона ската и способа использования подкровельного пространства. Обычно каркас состоит из:

• Мауэрлата. Мауэрлатом называют подстропильный брус, который крепится поверх верхнего венца или ряда несущих стен дома. Он изготавливается из прочной, твердой древесины хвойных пород. Крепят мауэрлат с помощью длинных металлических шпилек или анкерных болтов.
• Леженя. Лежнем называют мауэрлатный брус, расположенный не на внешних несущих стенах, а на внутренних перегородках. На лежень устанавливают центральные стойки, поддерживающие конек крыши.
• Стоек. Стойками называют вертикальные опорные элементы, которые поддерживают коньковый прогон или центральную часть стропильных ног каркаса.
• Стропил. Стропильные ноги опираются на мауэрлат и коньковый прогон, располагаясь под углом к основанию кровли.
• Ригеля и затяжки. Эти терминами называют горизонтальные элементы каркаса, стягивающие между собой попарно стропильные ноги. Ригель располагается в верхней части стропил, прямо под коньком, он толще и прочнее затяжки, размещающейся гораздо ниже.
• Подкосов. Подкос устанавливают под углом к стропилам, чтобы предотвратить их прогибание под действием собственного веса. Одним концом они упираются в ногу, а вторым – в стойку или затяжку.

Важно! Самая простая стропильная система состоит только из мауэрлата, стропил и конькового прогона. С увеличением сложности кровли повышается количество дополнительных элементов, упрочивающих конструкцию, а также компенсирующих нагрузки на прогиб и распирание.

Устройство каркаса

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

   Наслонные стропила

2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

   Висячие стропила

Учтите, что финальный вид стропильного каркаса из деревянных или металлических элементов зависит от количества скатов и разновидности крыши. Наиболее простыми вариантами считают односкатную и двухскатную кровлю, а сложными – вальмовую, полувальмовую, шатровую.

Виды крыш

Зависимость устройства каркаса от уклона

Видео-инструкция

krovlyakrishi.ru

Устройство стропильной системы двускатной крыши

При сооружении одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это объясняется скоростью возведения конструкции. По этому параметру с двускатной крышей может соревноваться только односкатная. В устройстве двухскатная стропильная крыша не слишком сложная. И вы с успехом освоите эту работу самостоятельно.

Содержание:

1. Конструкция стропильной системы двухскатной крыши
2. Разновидности стропильной системы двускатной крыши
3. Двухскатная стропильная система своими руками

Конструкция стропильной системы двухскатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение – от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
2. Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
3. Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется по

strport.ru
