Трехскатная крыша: как сделать своими руками

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

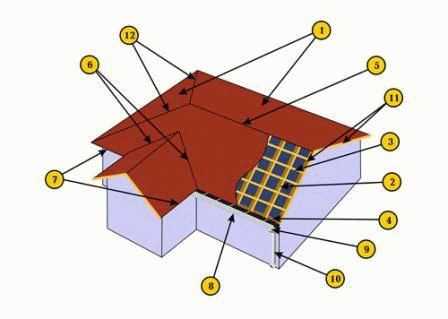

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

  1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

    В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

  2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
  3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

    Тип обрешётки зависит от применяемого кровельного покрытия

  4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

    Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

  5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
  6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
  7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

    Кровельный свес защищает лицевую поверхность дома от избыточной влаги

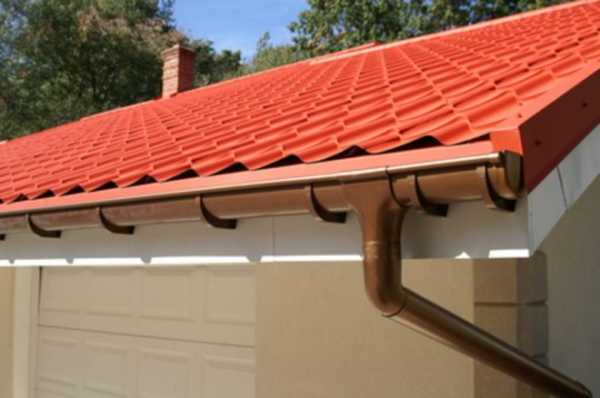

  8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

    Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

  9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
  10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

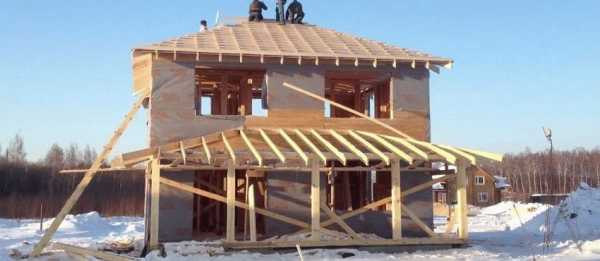

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

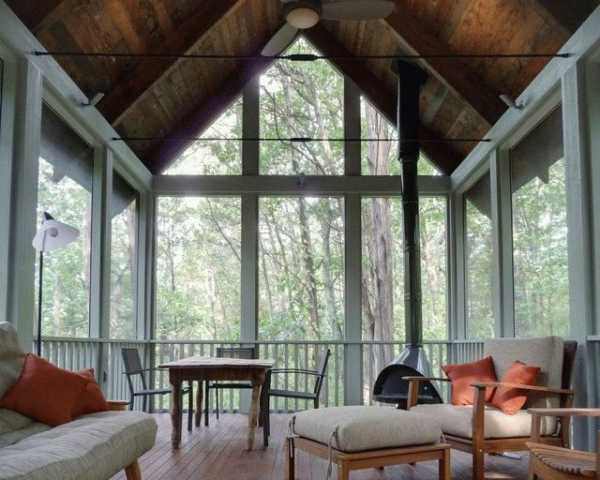

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

  • брус для опорных стоек — 2 штуки;
  • укороченные стропила — 20 штук;
  • полноразмерные стропила — 14 штук;
  • брус опорного стропила для вальмы — 1 штука;
  • полноразмерные стропила для вальмы — 11 штук;
  • доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м2. Рассчитать её довольно просто:

  • скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
  • вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

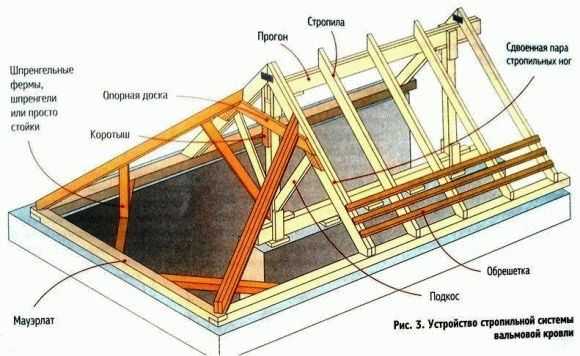

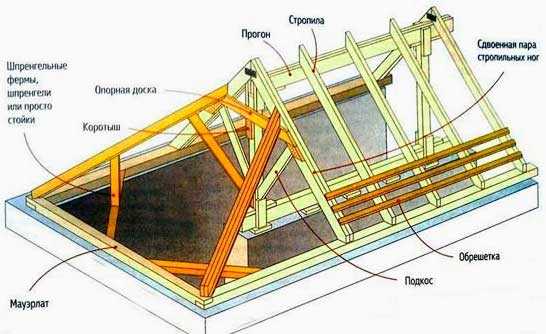

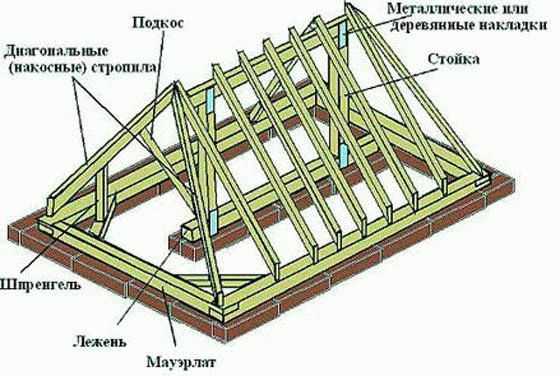

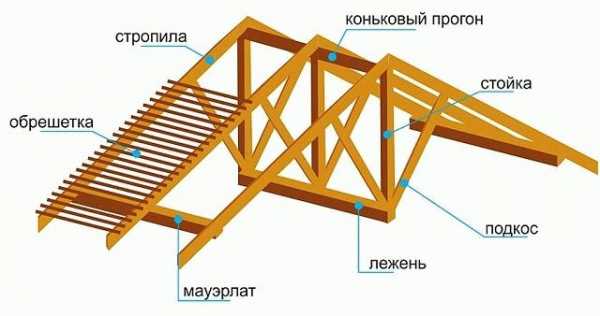

Основными элементами стропильной системы выступают:

  1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
  2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
  3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
  4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
  5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

    Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

  6. Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
  7. Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
  8. Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.

    Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

  9. Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

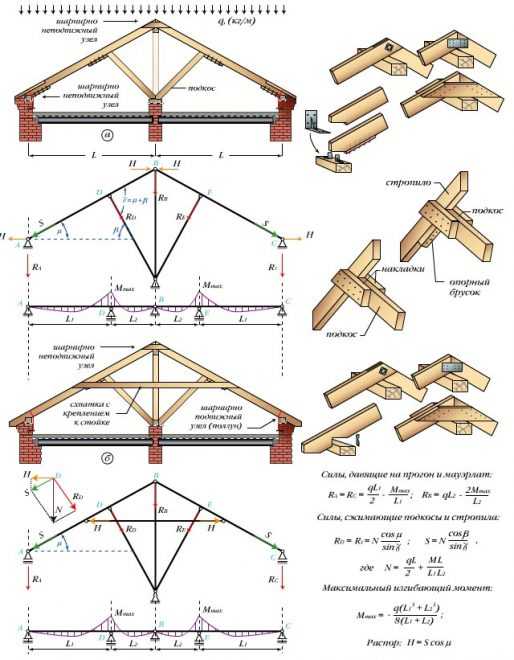

  1. Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

    На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

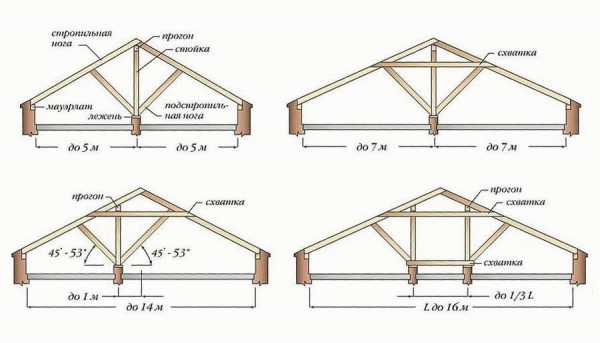

  2. Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.

    Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

  1. Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

    К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

  2. Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.

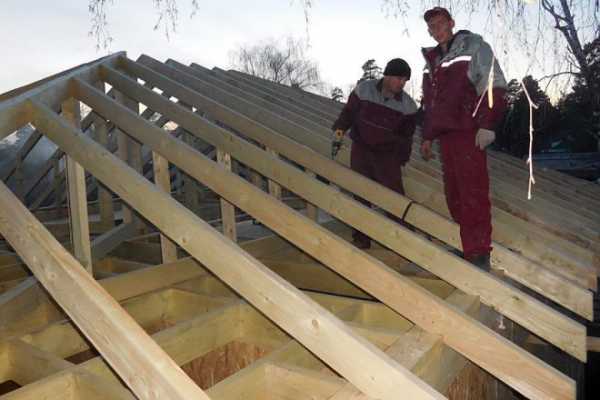

  3. Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.

    Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

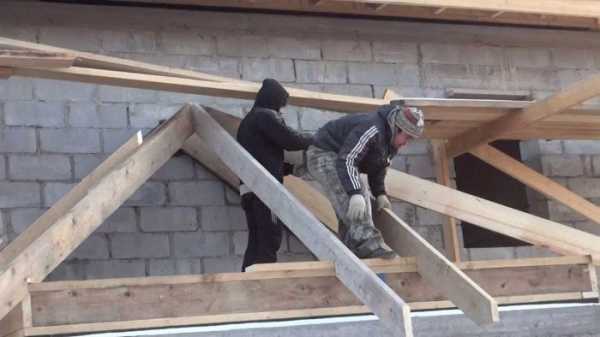

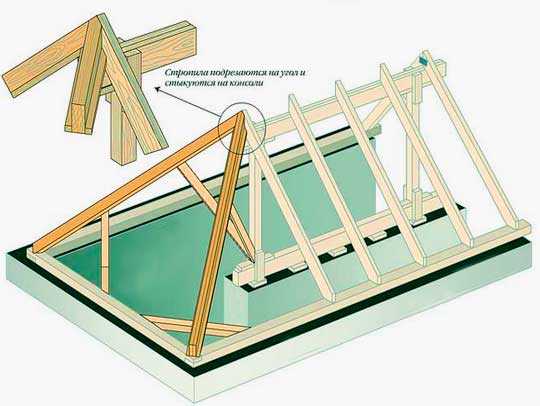

  4. Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.

    Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

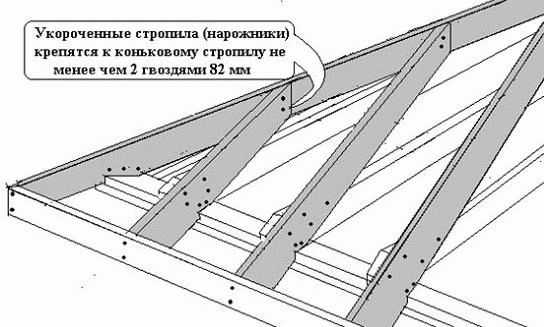

  5. Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
  6. Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

    Кобылки служат для удлиннения стропил при формировании кровельных скатов

  7. Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.
Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

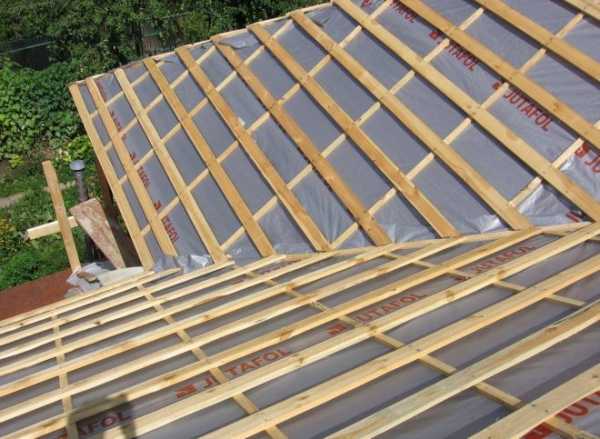

  1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
  2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

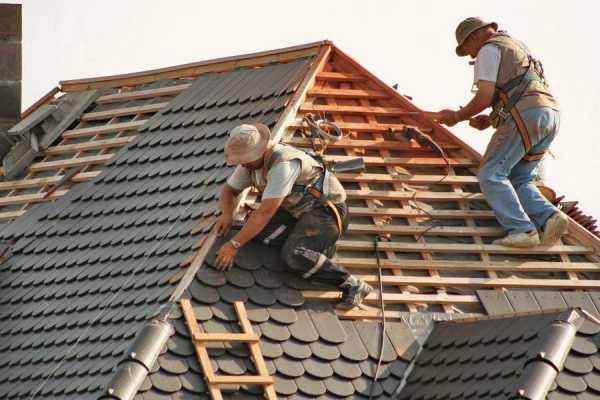

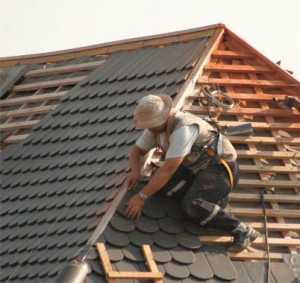

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

kakpostroit.su

Трехскатная крыша пристройки к дому



Трехскатная крыша. Варианты устройства и применения.

Трехскатная крыша. Варианты устройства и применения.

Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.

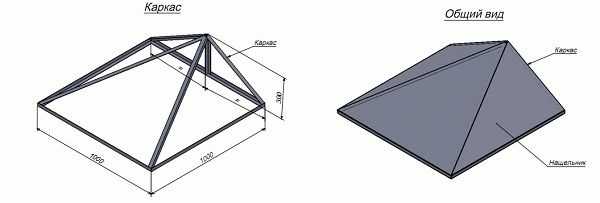

Схема трехскатной крыши

Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.

Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.

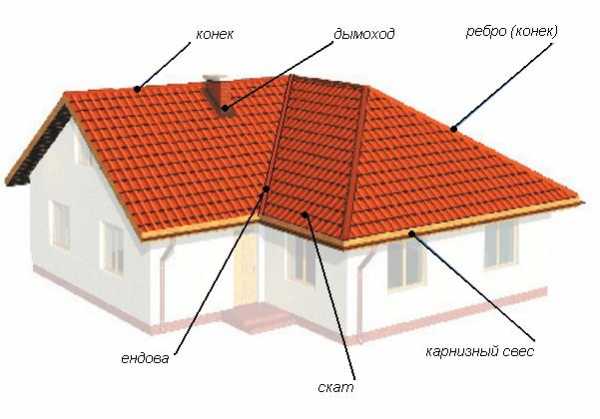

Из конструктивных элементов трехскатной крыши специалисты выделяют:

  • Вальма или треугольной скат;
  • Трапециевидный или боковой скат;
  • Конек;
  • Наклонное ребро.

Особенности стропильной системы крыши из трех скатов

Для трехскатных крыш выделяют два возможных типа стропильных систем:

  • Диагональные;
  • Накосные.

Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.

Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.

Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.

В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.

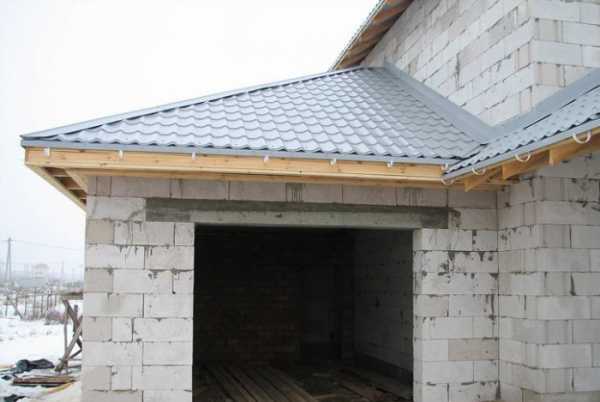

Трехскатная пристройка – отличное решение!

Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.

В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.

В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.

Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.

Трехскатная крыша –профессионалы сделают для вас


Возведение трехскатной крыши специалистами КАДЕТ-СПб! Наши профессионалы возьмутся, как за трехскатную пристройку, так и за полноценную крышу из трех скатов

Источник: kadet-spb.ru



Устройство трехскатной крыши: расчеты и основные элементы

Часто в сети можно встретить запрос «трехскатная крыша дома». Однако не все понимают, что подобная конструкция является актуальной скорее не для всей коробки здания (не для домов полностью), а для её пристроек. И если такую крышу укрыть идентичным с основной кровельным материалом, то в итоге дом будет смотреться оригинально и витиевато. Все о трехскатной кровле в подробностях в материале ниже.

Крыша треугольная: определение

Стоит знать, что треугольная крыша — это своеобразная вальмовая конструкция стропильной системы. То есть у неё имеются два ската в форме трапеции и всего один (в отличие от крыши-конверта) скат в форме треугольника. Он и называется вальмой. Вторая треугольная часть подобной конструкции отсутствует, поскольку такой скелет крыши возводят над пристройками к дому. То есть имеется его примыкание к основной торцевой стене здания. В результате вторая вальма такой крыше просто не нужна.

Назначение треугольной крыши

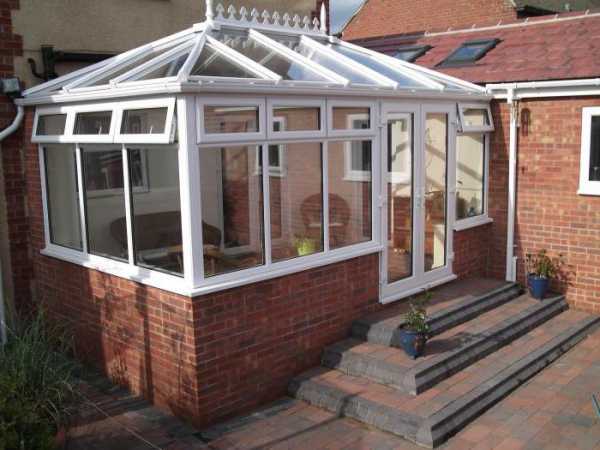

Чаще всего такую конструкцию кровельного пространства используют над различными пристройками к дому, такими как:

  • Веранда;
  • Терраса;
  • Крыльцо;
  • Гараж;
  • Зимний сад;
  • Вспомогательная территория (котельная и прочие пристройки).

Основная роль такого перекрытия кроме защиты от осадков — декоративная. То есть, при условии использования того же кровельного материала, что и на основной крыше, треугольная вальмовая кровля будет представлять собой органичное дополнение к архитектурной задумке дома.

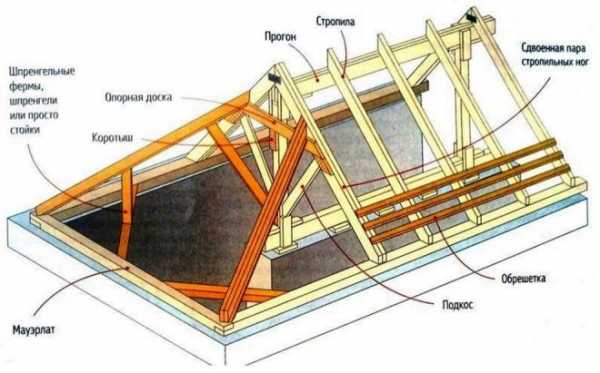

Элементы каркаса треугольной крыши

Так же как и стропильная система вальмовой конструкции, скелет трехскатной крыши выполняется из набора таких элементов:

  • Мауэрлат . Деревянная обвязка пристройки, которую укладывают на специальные строительные шпильки. При этом важно не забыть простелить слой гидроизоляционного материала под дерево мауэрлата.
  • Коньковый прогон . Является верхней точкой опоры любой крыши. Именно на коньковый брус опирают стропильные ноги.
  • Диагональные стропила . Деревянные элементы каркаса, которые монтируют под углом к коньковому брусу. В количестве двух штук, отходящих от конька в виде лучей и упирающихся на мауэрлат, они образуют своеобразный треугольник, основанием которого является дерево мауэрлата по торцевой стене пристройки.
  • Центральное стропило . Элемент каркаса, который отводят по обеим сторонам конька перпендикулярно его длине. Таких фрагментов должно быть 4 штуки. Причем два из них будут выполнять роль диагональных стропил в задней (торцевой) части крыши, которая упирается в стену дома.
  • Промежуточные стропила . Устанавливают между центральными с шагом 40-70 см в зависимости от финишного кровельного материала.
  • Нарожники (короткие стропила) . Устанавливаются между двумя диагональными стропилами по вальме и между ними же и центральными стропилами по трапециевидной части крыши. То есть, верхний конец таких ног каркаса стыкуют с угловыми стропилами, а нижний — с мауэрлатом. Причем эти ноги должны быть расположены строго параллельно центральным ногам по трапеции, и строго перпендикулярно протяженности мауэрлата по вальме. То есть, чем ближе к углам дома, тем короче будут эти ноги.
  • Раскосины . Деревянные брусовые элементы, которые используют для усиления жесткости конструкции. Монтируют их под углом по отношению к укрепляемому элементу.
  • Шпренгель . Деревянный брусовый элемент, который укладывают по внутренним углам мауэрлата для увеличения его жесткости.
  • Вертикальные стойки . Служат опорами для конькового бруса и упираются в деревянный прогон.

Важно: чтобы все элементы каркаса были максимально жесткими, их нужно усиливать металлическими стальными скобами, уголками и пр. А перед монтажом крыши желательно все деревянные её фрагменты обработать антисептиками и антипиренами. При этом для изготовления всех фрагментов скелета крыши лучше использовать брус или доску влажностью 16-20%. При большей влажности дерево начнет со временем усыхать, что приведет к проседанию конструкции, и её возможному разрушению.

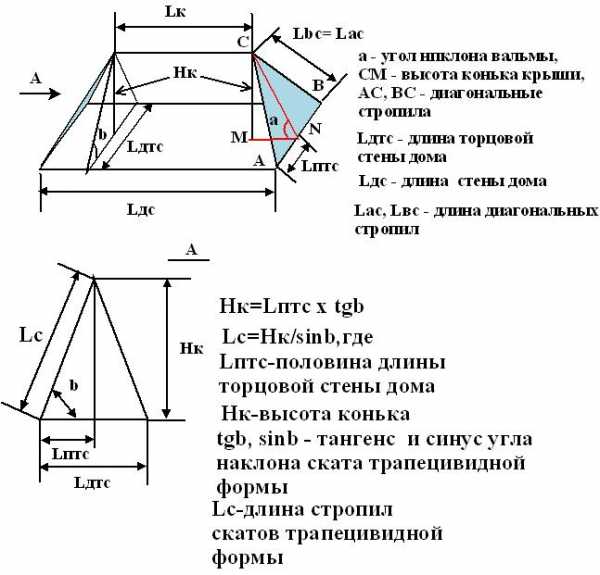

Расчеты трехскатной крыши

Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровень снеговой нагрузки стоит учитывать по всем правилам.

Здесь стоит знать, что согласно СНиП, нагрузка снежных осадков на крышу составляет 180 кг/м2. Если же это снежный лежалый наст — то уже 400 кг/м2. То есть, все части стропильной системы должны иметь достаточное сечение для выдержки нагрузки и должны быть усилены раскосинами.

Важно: если угол уклона скатов такой крыши будет выше 50-60 градусов, то снежную нагрузку в расчет можно не брать.

Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка. Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм.

Основные нюансы монтажа треугольной крыши

При возведении треугольной кровельной конструкции следует придерживаться таких правил:

  • Стропила лучше всего монтировать методом врубки. То есть, делать в них специальные выпилы по форме конька и мауэрлата.
  • Врубки в самом мауэрлате делать запрещено. Это ослабляет конструкцию.
  • Глубина вреза в основании стропила не должна быть больше, чем четверть его сечения.
  • Обязательно делать свес для карнизной защиты стен от осадков. Для этого выступ стропильных ног за пределы стен пристройки должен составлять не менее 50 см.
  • Все узлы соединения стропильной системы должны быть соединены надежно. При этом угловые стропила и конёк соединяются методом подрезки первых и стыкования их на консоли под углом исключительно 90 градусов.

Устройство трехскатной крыши

Итак, приступим к монтажу трёхскатной крыши. В первую очередь стоит произвести разметку по основанию пола и мауэрлата, чтобы в дальнейшем все элементы каркаса монтировать без смещения. Для проведения измерительных и меточных работ лучше использовать не рулетку, а специальную мерную рейку, сделанную из фанеры. Так погрешностей в разметке будет меньше. Разметку делают в соответствии с имеющимся чертежом. То есть, сначала от центральной оси торцевой стены прокладывают прямую линию, параллельную двум длинным стенам пристройки. На ней отмечают длину конькового бруса. Здесь же на этой линии и параллельно на мауэрлате намечают точки расположения всех стропильных ног. Теперь можно приступать к монтажу каркаса.

  • Сначала на уложенный прогон устанавливают две вертикальные стойки, одна из которых будет упираться в стену дома. Ее можно дополнительно прихватить специальными скобами или шпильками.
  • На укрепленные раскосинами стойки укладывают коньковый брус.
  • От бруса по обе его стороны устанавливают центральные стропила, формируя, таким образом, своеобразные фермы. Ноги лучше стыковать не внахлест, а методом среза бруса под углом и его соединения встык.
  • После установки центральных ног монтируют угловые. Их отводят строго к углам пристройки и при этом стыкуют также встык, а не внахлест.
  • Здесь же от конька нужно протянуть центральное стропило к основанию вальмы-треугольника.
  • И, наконец, остаётся установить все промежуточные и короткие ноги. Их шаг может зависеть от желания мастера сделать в мансардном подкровельном пространстве окно.

Остается обшить получившийся каркас крыши для пристройки к дому обрешеткой, уложить на него кровельный пирог и финишное кровельное покрытие. Теперь крыша с тремя скатами полностью готова.

Совет: если вы сомневаетесь в собственных силах при возведении такой конструкции, то лучше заручиться поддержкой и советами профессионалов.

Трехскатная крыша для дома и террасы: как сделать пристройку


Определение трехскатной крыши и назначение. Элементы каркаса и расчет конструкции. Устройство и особенности монтажа трехскатной крыши.

Источник: build-experts.ru



Трехскатная крыша: конструкция и монтаж своими руками

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

  1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

  • Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Как сделать трехскатную крышу своими руками


Как выглядит трехскатная крыша, каковы особенности ее конструкции. Процесс строительства крыши своими руками, пошаговая видео инструкция.

Источник: krovlyakrishi.ru





krovlyaikrysha.ru

Трехскатная крыша

Среди огромного количества реализованных на практике кровельных конструкций трехскатная крыша встречается нечасто и зачастую является результатом компромисса между практичностью и эффектным внешним видом здания. Чаще всего трехскатную крышу используют,как элемент сложного архитектурного решения, в котором переплетаются несколько видов несущих каркасов. Но это не значит, что трехскатные схемы нельзя использовать в качестве самостоятельной крыши дома, и примеров таких построек предостаточно.

Преимущества и недостатки трехскатной крыши

Устройство трехскатной конструкции крыши можно легко понять из приведенных фото и схем. В ней нет ничего необычного или сверхъестественного, скатная крыша из трех плоскостей. По сути, такая схема может рассматриваться, как половинка классической вальмовой конструкции, с учетом некоторых особенностей трехскатной схемы:

  1. Несимметричная конструкция, в которой реализовано два классических ската и одна вальма, приводит к неравномерному нагружению стен и фундамента здания;
  2. Аэродинамические нагрузки от потоков воздуха способны легко опрокинуть трехскатную крышу, поэтому при проектировании и постройке подобной схемы необходимо тщательно продумывать правильную ориентацию здания по розе ветров данной местности;
  3. В отличие от классической вальмовой крыши, в трехскатном варианте давление от наклонной плоскости вальмы с одной стороны не компенсируется аналогичным по величине усилием с другой стороны. Чтобы скат вальмы не опрокинул систему рядовых стропил двух симметричных настилов, необходимо компенсировать усилие дополнительными распорами и подкосами.

От большинства указанных недостатков крыши можно избавиться, если использовать классический прием укрепления каркаса крыши с помощью кирпичной стены, называемой брандмауэром. В этом случае основная трехскатная крыша гарантированно получает дополнительную остойчивость, горизонтальная нагрузка на вальму от ветра или снега легко компенсируется жесткой стеной.

Как сделать расчет элементов

Подобное конструкционное решение широко используется на практике. Большинство построек, имеющих трехскатную крышу, выполнены в виде пристроек к каменной коробке основного здания. Такой способ позволяет удачно скомпоновать крышу и кирпичную коробку гаража, выполненного в виде пристройки, дополнительное крыло здания,трехскатную крышу террасы и даже навес над крыльцом.

Важно! Расчет прочности и жесткости элементов трехскатной крыши необходимо проводить только с использованием специализированых программ, в крайнем случае, использовать старый и проверенный Архикад.

Размеры и геометрию достаточно просто посчитать по приведенным на схеме формулам из курса школьной математики.

Как строится трехскатная крыша

Основное устройство и принципы сборки подобной крыши практически не отличаются от построения вальмовой конструкции. В зависимости от длины симметричных трапециевидных скатов опорная кирпичная стенка может быть установлена в одной плоскости с вершиной вальмы или на некотором удалении от вальмового ската, например, если трехскатной крышей покрыта вытянутая прямоугольная пристройка к дому.

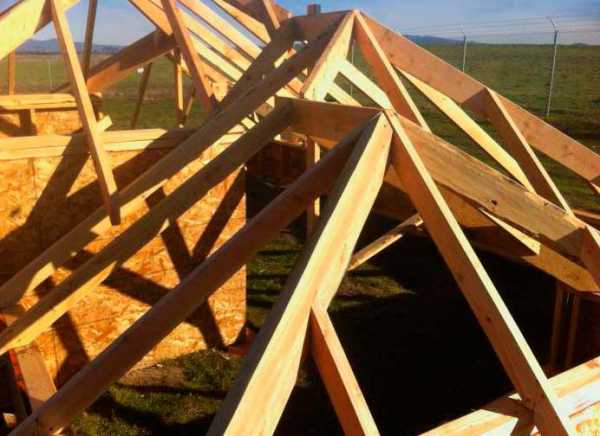

Конструкция трехскатного каркаса

Вариант крыши пристройки считается более общим случаем, поэтому проще всего рассмотреть строение «трехскатника» именно на его примере. Типовая конструкция каркаса включает три основные группы элементов:

  1. Система пар рядовых стропил с подкосами и распорками, образующих два независимых симметричных ската;
  2. Коньковая балка с вертикальными опорами и распорными стойками, переходными элементами, закрепленными на брандмауэре или на внешней стене основного здания;
  3. Вальмовая система с диагональными стропилами, подкосами, нарожниками.

Совет! Как правило, размеры трехскатной крыши меньше стандартной двухскатной или вальмовой конструкции, поэтому для ее изготовления могут пригодиться остатки пятидесятой доски, бруса и реек обрешетки, использованных при сборке кровельного каркаса основного здания.

Для пристройки с шириной перекрытия до 4 метров всю конструкцию каркаса можно собрать из трехметровых 50-ти миллиметровых досок и двух четырехметровых брусов сечением 100х75 мм, из которых будут изготовлены диагональные стропила. Для стропильных нарожников и обрешетки подойдет сдвоенная двадцатимиллиметровая доска. Все усиливающие элементы и перекрытие можно сделать из 50-й доски.

Сборка трехскатной крыши

В зависимости от материала стен, в первую очередь выбирается схема установки и крепления мауэрлата. Для пеноблока и газобетона потребуется выполнить внутренний усиливающий контур, компенсирующий распирающее усилие от стропильных ног на кладку стены. Мауэрлат обязательно крепим анкерными болтами или арматурными скобами, забитыми в тело доски и в деревянные пробки, зашитыми в клаку с внутренней стороны стены.

После сборки и фиксирования балок потолочного перекрытия необходимо установить коньковую балку с вертикальными опорными стойками. Первой устанавливают центральную стойку или мачту, на которую в дальнейшем будут опираться диагональные стропила. Пока мачта не закреплена капитально, ее выравнивают строго по вертикальному отвесу и крепят растяжками. На стене здания выставляют по вертикали и фиксируют временным крепежом вторую стойку коньковой балки. Только после укладки конькового прогона и тщательного выравнивания его по оси здания и по горизонту, обе вертикальные стойки крепят капитально, мачту усиливают подкосами и распорками, стеновую стойку крепят анкерами к стене. Чтобы усилить положение тяжелой коньковой балки, всю собранную конструкцию укрепляют подкосами.

Далее необходимо выложить рядовые и диагональные стропила. Рядовые выкладываются по стандартной схеме. Выполняется замер и изготовление шаблона, запиливаются опорные пазы на пятках стропильных ног каждой пары и укладываются на стены с опорой на мауэрлат и коньковую доску. Укладка диагональных балок выполняется сложнее. Для упрощения процесса сборки первой можно установить самую длинную наружную стропилу.

Каждую из стропил необходимо подогнать с запасом в 20-30 мм и выполнять запил опорной поверхности только по степени прилегания к мачте, без всякого шаблона.

Если в конструкции трехскатной кровли применяется полувальмовый вариант треугольника, диагональные балки необходимо крепить не к коньковой балке, а на опорную доску, которую набивают на боковую поверхность первой пары рядовых стропил. По устройству опорная доска очень напоминает ригельную балку, но, в отличие от нее, опорник не врезается в тело стропил, а нашивается гвоздями сверху.

После сборки наиболее сложных элементов трехскатной кровли необходимо зашить поверхность стропил обрешеткой, для этого пространство вокруг диагональных балок заполняют нарожными стропильными элементами. Каждый нарожник приходится вырезать и подгонять индивидуально, поэтому процедура занимает немало времени. Остается набить контробрешетку, обрешетку и закрепить последнюю пару стропил через доски обрешетки к вертикальной стене здания.

Кровля для трехскатной крыши

Устройство кровельного пирога зависит от предназначения пристройки. Для жилых комнат и отапливаемых помещений схема не отличается от стандартного варианта обустройства теплой крыши. Для гаража или террасы достаточно уложить на обрешетку слой рулонной гидроизоляции и накрыть материалом, используемым для кровельного покрытия основного здания. В этом случае потолочное перекрытие можно подшить вагонкой или пластиковым профилем, чтобы придать пространству под трехскатной крышей более оформленный и законченный вид.

Заключение

Использование в пристройках трехскатных схем каркаса кровли можно считать наиболее рациональным решением. При такой конструкции кровли пристройка способна переживать любую непогоду, не создавая при этом проблем для основного здания. Хорошим подтверждением прочности каркаса из трех скатов является достаточно широкое применение схемы в постройке навесов и козырьков над крыльцом. Даже при консольном закреплении каркас прекрасно выдерживает и вес снега, и порывы ветра.

bouw.ru

Трехскатные крыши — Кровля и крыша



Как сделать трёхскатную крышу своими руками

В настоящее время существует великое разнообразие форм крыш и кровельных покрытий, используемых для дачного строительства. Выбор зависит лишь от личных пожеланий владельцев, а также от параметров дома. В числе наиболее популярных видов находится трёхскатная крыша. Выглядит она достаточно симпатично, да и возвести такую конструкцию своими руками вполне посильно.

Общее описание трёхскатной системы

Трёхскатная крыша используется для покрытия домов, террас или коттеджей. Она образуется при помощи трёх скатов, отличающихся по форме. Один из них – треугольный, а вот два другие выполнены в форме трапеции.Конструкцию трёхскатной кровли можно разделить на две главные части:

  • кровля, имеющая два ската;
  • вальмовая кровля, которая устраивается над ненакрытой площадью дома.

Самый главный параметр трёхскатной крыши — правильный расчёт сочетания этих основных частей конструкции.

Чтобы обеспечить устойчивость крыши, необходимо правильно провести все измерения, а также определиться с размером кровли, которая будет образована двумя скатами и вальмой. Ещё до начала работ потребуется рассчитать общий наклон трёхскатной кровли.

Устройство стропильной системы трёхскатной крыши

Конструкцию трёхскатной крыши можно разделить на:

  • треугольный вальмовый скат;
  • боковой скат, имеющий форму трапеции;
  • конёк кровли;
  • наклонное ребро.

Что касается конструктивных особенностей трёхскатной крыши, то они во многом схожи с обычной двускатной. Стропильную систему устанавливают после того, как смонтирован мауэрлат. Он представляет собой опорный брус сечением 10х10 — 15х15 сантиметров, который укладывается поверх стен. Крепится мауэрлат на предварительно установленный железный «пояс». Но в случае, если стены дома выполнены из брёвен или брусьев, монтаж такой армированной конструкции не потребуется. Это обусловлено большой разницей в весе металла и древесины. Мауэрлатом в деревянных домах будут служить верхние брусья стен.

Треугольный вальмовый скат

По способу расположения стропильные ноги трёхскатной конструкции могут быть:

В первом случае стропила устанавливают, направляя на внутренние углы стен. Во втором варианте расположения — к наружным.

Стропила диагонального расположения отличаются от накосной системы большей длиной. Но зато при этом можно прибегнуть к системе наращивания досок. Отличительной чертой организации стропильных систем трёхскатных крыш является требование соединения трёх стропильных ног в одном месте. Такая точка выступает в роли начала или окончания коньковой доски. Необходимо определить центральное стропило, которое будет основным и дополнительные (скатные), руководствуясь такой конструкцией.

Чтобы создать каркас стропильной системы трёхскатной кровли, необходимо подготовить материалы для следующих элементов:

мауэрлата — бруса сечением 10х10 или 15х15 см., который монтируется по всему периметру наружных стен. Он помогает перераспределению нагрузки кровельного пирога на здание;

  • лежня — промежуточного бруса сечением 10х10 или 15х15 см., который монтируется на несущие стены дома, расположенные внутри;
  • балок перекрытия — досок сечением от 5х20 см., которые укладываются на брус мауэрлата. Они выступают в качестве каркаса для междуэтажного перекрытия;
  • стоек — вертикальных опорных брусьев сечением 10х10 или 15х15 см., предназначенных для поддержания каркаса кровельного пирога;
  • конькового бруса — опоры для системы стропил. Его укладывают на вертикальные стойки;
  • стропил — досок сечением от 5х20 см., опирающихся на коньковый брус и стойки в верхней части крыши, а нижняя их часть укладывается на брус мауэрлата. Они монтируются с определенным шагом. Для накосных стропил выбирают брусья сечением 10х15 см. или сращенные доски;
  • шпенгеля — вертикальной опоры, которая служит для поддержания накосных стропил;
  • подкосов — досок, монтируемых под углов в 45 градусов. Они выступают в качестве распорок между стропилами и балками перекрытий или лежнем;
  • обрешётки — досок толщиной от 2 см., которые монтируют на стропильные ноги, соблюдая определённый шаг, параллельно коньковому брусу. Если предполагается укладка мягкой кровли, то в качестве обрешётки используют фанеру или ОСБ-плиты.

Соединяют все элементы на металлические уголки и наклады, которые крепят на гвозди, саморезы или резьбовые шпильки с гайками. Помимо пиломатериалов, потребуется приобрести гидро- и ветрозащитные плёнки, а также утеплитель и пароизоляцию.

Древесина должна быть подобрана подходящего качества — остаточная влажность не более 15-20 процентов, без гнили, следов плесени и потемнений. Материал перед монтажом необходимо покрыть специальными антисептиками, чтобы повысить противопожарные свойства, и антипиренами.

Расчет трёхскатной стропильной системы

Для расчёта необходимо произвести следующие замеры:

После определяют разницу замеренных значений. Число, которое получилось, необходимо разделить на два. Эту длину отмеряют на каждой стене, которая параллельна коньку. Далее проверяется длина конька и средняя длина стен, которые ему параллельны. Расчёт необходимо повторить для стены, на которую планируется монтаж вальмы, — треугольной части крыши. Изменения начинают от центральной точки сечения балки. После этого необходимо измерить параметры боковой стены. Это значение делится на два. Получившуюся величину отмеряют от центральной линии стены. Сделать это необходимо на чертеже.

Полная схема трёхскатной крыши

Чтобы сократить наличие погрешностей, лучше всего использовать специальную измеряющую рейку. От применения рулетки опытные мастера рекомендуют оказаться из-за высокой вероятности образования ошибок при монтировании крыши.

Система стропильных ног трёхскатной крыши отличается высокой долговечностью. Монтаж такого кровельного пирога рекомендуется для использования в районах, которые характеризуются сильным ветром и частыми землетрясениями.

Изготовление стропильной системы

Монтаж трёхскатной кровли удобнее будет производить при наличии схематического чертежа, где отмечают расположение всех стропильных ног.

Схематический чертёж с расположением всех стропильных ног

Этапы работ

  • Для начала потребуется создать соединение конца конькового бруса со стойкой системы (балкой), чтобы получить конструкцию, имеющую опору. Она будет служить основой для соединения диагональных стропил.
  • Монтаж стойки производят на потолочную балку, затяжку, чердачную доску. Основное требование — учитывать особенности чердака. Будет ли он представлять из себя жилое помещение или нет, отапливаемое или холодное. Большую надёжность креплению придаст завершение его ригелями и специальными подкосами.
  • После этого приступают к монтажу стропильной системы. Установку балок производят с помощью специальных нарожников, а ещё шпренгельных ферм, в случае наличия большого пролета.

Можно исключить установку шпренгельных ферм, в зависимости от способа использования чердака и формы будущей крыши.

  • Стропильные ноги необходимо установить с некоторым шагом в пределах от 60 до 90 см. Определение расстояния между ними будет зависеть от размера листа кровельного покрытия, а также от материала. Шаг стропильных ног ещё зависит от того, будет ли утепляться чердачное помещение или нет.

Утеплитель имеет немалый вес, который необходимо учитывать при монтаже стропильной системы.

  • Конёк необходимо подобрать с размером, зависящим от того, с каким уклоном будет монтироваться крыша. Вальма — скат, имеющий треугольную форму, его формируют две-три стропильные ноги. В случае, если подразумевается устройство мансардных окон, потребуется установка дополнительно диагональных стропил. Они будут выступать в качестве поддержки для отверстий под оконные проёмы. Если же установка диагональных балок не представляется возможной, то есть и другой вариант укрепления системы — дополнительно устанавливается три стропила.
  • Стропильные ноги диагонального расположения монтируют с упором на брус мауэрлата. Сделать это необходимо, сохранив прямой угол. Такая установка будет гарантией правильной работы стропильной системы и долговечности кровельного пирога.
  • В случае, если необходимо перекрыть небольшой пролет, то работы можно произвести при помощи нарожников или ригелей. Они будут выступать в качестве отличного каркаса для укладки досок обрешётки и монтажа кровельного покрытия.
  • При монтаже стропильных ног на брус мауэрлата потребуется создать врубки. Этот своеобразный вид крепления состоит в том, чтобы сделать небольшие зазубрины на досках стропильных ног глубиной, не превышающей одну четверть ширины балки мауэртата.
  • Чтобы не произошло ухудшение несущей способности системы, необходимо произвести врубки только на стропильных ногах, оставив целым брус мауэрлата. Ошибка в установке может привести к значительному ослаблению кровельного пирога.
  • Когда все диагональные опоры смонтированы, необходимо организовать свес крыши. Он должен превышать 50 см. Больший свес обеспечивают увеличением выпуска стропил.

Трёхскатная крыша своими руками: стропильная система, технология монтажа, видео


Создание трёхскатной крыши своими руками. Материалы, расчеты, схемы и способы изготовления

Источник: roof-tops.ru



Трехскатная крыша: конструкция и монтаж своими руками

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной. Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные. Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

  1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче. Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

  • Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба. Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Как сделать трехскатную крышу своими руками


Как выглядит трехскатная крыша, каковы особенности ее конструкции. Процесс строительства крыши своими руками, пошаговая видео инструкция.

Источник: krovlyakrishi.ru



Как сделать трехскатную кровлю своими руками

Трехскатная кровля выделяется среди большого разнообразия типов крыш своим необычным внешним видом.

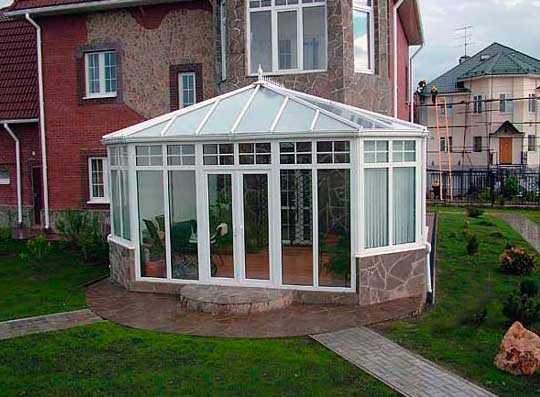

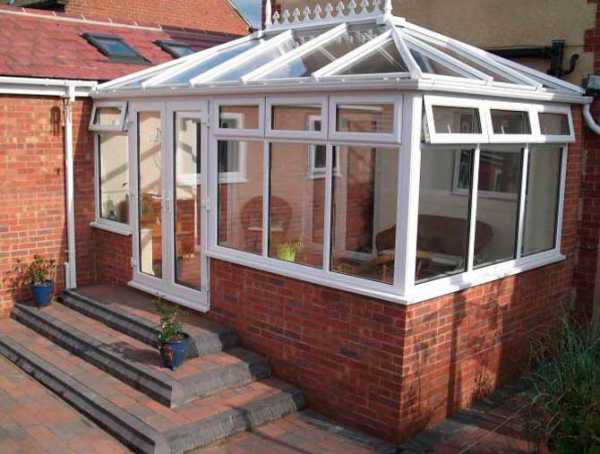

Она применяется для оформления жилого дома, веранд и зимних садов.

Некоторые владельцы домов останавливают выбор именно трехскатной крыше, несмотря на то, что она немного сложнее, чем двухскатная конструкция.

Трехскатная крыша украсит любой жилой дом, если правильно рассчитать размеры и грамотно выбрать кровельный материал.

Элементы трехскатной кровли

Стропильная система трехскатной крыши состоит из следующих элементов:

  • Мауэрлат. Представляет собой брус, который устанавливают по периметру наружных стен. Он перераспределяет нагрузку крыши на внешние стены;
  • Лежень. Это промежуточный брус. Он должен быть уложен на внутренних несущих стенах;
  • Балки перекрытия представляют собой доски, установленные на мауэрлат. Они выполняют роль каркаса перекрытия между чердаком(мансардой) и этажом;
  • Стойки –это вертикальные опорные брусья, которые удерживают каркас кровли;
  • Коньковый брус. Укладывается на вертикальные стойки. Это брус является опорой для стропильной конструкции;
  • Стропила. Представляют собой доски, укладываемые с заранее определенным шагом. Они опираются на стойки вверху, коньковый брус, а также на мауэрлатный брус в нижней части. Трехскатная крыша дома имеет накосные и боковые стропила;
  • Шпренгель является вертикальной опорой, поддерживающей накосные стропила;
  • Подкосы. Являются досками, устанавливаемыми под углом примерно сорок пять градусов к горизонту. Они выполняют роль распорок между балками перекрытий(лежнем) и стропилами.

Соединение элементов выполняется посредством металлических уголков и закрепленных при помощи гвоздей накладов. Также применяются резьбовые шпильки с гайками или саморезы.

Материалы для трехскатной кровли

Для возведения обрешетки и стропильной системы, как правило, применяется хвойный пиломатериал, предварительно высушенный под навесом, имеющий остаточную влажность, не превышающую 15-20 процентов.

Пиломатериал для трехскатной крыши (фото)

На используемых пиломатериалах должны отсутствовать следы плесени, гниль, а также потемнения древесины. Пиломатериал, применяемый для возведения стропильной системы необходимо покрыть антисептиком. Также для улучшения противопожарных свойств его нужно покрыть антипиреновым составом.

Важнейшим элементом крыши является обрешетка. Это доски толщиной от двадцати миллиметров, которые укладываются на стропила параллельно коньковому брусу с установленным шагом.

Для мягкой кровли делается сплошная обрешетка из фанеры. Для выполнения крыши также применяются кровельный материал, утеплитель, гидрозащитные и ветрозащитные пленки, а также пароизоляция.

Возведение трехскатной крыши

  1. При изготовлении трехскатной кровли первым делом укладывают мауэрлат. Сначала выполняют разметку выбранного бруса по длине стен, а затем строго под прямым углом стыкуют в их углах. Брус при этом следует сдвигать к внутренней стороне несущих стен. Для закрепления мауэрлата к кирпичным стенам используются анкеры. Но перед этим необходимо уложить рулонный гидроизолирующий материал на стену в два слоя. Мауэрлатный брус следует обработать антисептиком. Далее выполняется укладка лежней на внутренние стены. При этом между древесиной и стеной также следует проложить гидроизоляционный материал.
  2. На мауэрлат или в специальные пазы в стенах устанавливают балки перекрытия. Для их изготовления применяют доски 50 на 200 миллиметра либо толще. При этом доску нужно укладывать на торец. Так ее жесткость на прогиб увеличится.Балки необходимо укладывать в строгой последовательности: вначале крайние, а затем промежуточные по натянутому шнурку. Расстояние между соседними балками должно составлять 50 — 120 сантиметров.Однако если в дальнейшем будет выполняться утепление потолка с помощью современных материалов, то расстояние между соседними балками лучше делать шестьдесят сантиметров. Такую ширину имеет утеплитель. Высота балок перекрытия регулируется посредством деревянных подкладок.Следует отметить, что монтаж крыши значительно облегчится, если на перекрытия настелить из любых достаточно прочных досок черновой пол чердака.
  3. Вертикальные стойки устанавливают на балки перекрытий или на лежни, которые проходят точно по центру крыши. Тут все зависит от конструкции перекрытий, а также наличия внутренних перегородок. Балки изготавливаются из бруса прямоугольного либо квадратного сечения. Эти балки необходимо установить на место и выровнять по отвесу. Далее их нужно зафиксировать в вертикальном положении при помощи укосин и временных подпорок. Стойки закрепляются к балкам перекрытия или лежню посредством накладок из дерева или металла.Необходимо рассчитать количество стоек на трехскатной крыше так, чтобы интервал между ними был не более двух метров. Стойки в любом случае нужно устанавливать у края кровли, создающего вертикальный фронтон, а также в месте, где соединяются накосные стропила с коньком.
  4. На стойки укладывается коньковый брус и закрепляется уголками и накладками. При этом необходимо предварительно проверить расстояние до углов вальмового ската и до обоих карнизов. Крыша должна получиться полностью симметричной.
  5. Боковые стропила трехскатной кровли являются наслонными стропилами, закрепленными нижним концом на балках перекрытий и мауэрлате, а верхним концом — на коньковом брусе. Их следует делать по шаблону. Сначала нужно приложить доску в точке закрепления крайней стропильной ноги, а затем разметить на ней запилы, которые необходимы для опоры на коньковый брус. По такому шаблону делают нужное количество стропил и закрепляют их вначале на уголки к коньковому брусу, а затем к мауэрлату. Стропильные ноги нужно ставить на мауэрлатный брус вблизи с балками перекрытий таким образом, чтобы можно было их стянуть шпильками. Это сделает стропильную ферму более жесткой.При этом шаг стропил должен быть тот же, что и у балок перекрытия.
  6. Далее нужно усилить боковые стропила подкосами из досок. Эти подкосы должны быть установлены под углом сорок пять градусов к горизонту на балки перекрытий. Толщина подкосов, как правило, та же, что и у балок и стропил –пятьдесят миллиметров. Верхнюю часть подкосов При этом закрепляют к стропилам посредством шпилек.
  7. Накосные стропила следует размечать по месту. Сначала нужно опереть выбранный для этого брус или доски в стойку и разметить верхний косой запил. Затем его выпиливают. Далее нужно приложить к мауэрлату в точке его углового соединения и разметить нижний запил по месту. накосные стропила крепят уголками и накладками. Также выполняют дополнительное укрепление нарожниками. Они представляют собой подпорки, образующие вальмовый скат и опирающиеся верхним концом на накосные стропила, а нижним — на мауэрлат.
  8. При значительной длине накосных стропил их фиксируют стойками, которые устанавливают под ними и шпренгелями.
  9. Когда стропильная система будет готова, необходимо снять временные укосины. Далее нужно приступать к изготовлению обрешетки. Следует отметить, материал для обрешетки и ее шаг напрямую зависит от выбранного кровельного материала. Под металлочерепицу и профнастил нужно делать разреженную обрешетку из доски двадцать пять миллиметров, а под мягкую кровлю и ондулин – сплошная из фанеры.
  10. Важно отметить, что трехскатная кровля может использоваться не только жилого дома, но и бани, беседки или какой- либо другой постройки.

Трехскатная крыша: элементы, материалы, возведение


Трехскатная крыша, ее элементы и возведение

Источник: info-krovlya.ru



krovlyaikrysha.ru

Трехскатная крыша дома своими руками: Пошагово, для частного дома и для пристройки +Фото инструкция — Пошагово

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

  1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
  2. Лежень – это переходный брус. Он уложен на несущие стены строения;
  3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
  4. Стойки – это вертикальный несущий брус, который держит остов крыши;
  5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
  6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
  7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
  8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Для защиты древесины применяют антисептик и антипиреновый состав.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

  • Кровельное покрытие;
  • Гидрозащита и ветрозащита;
  • Утеплитель;
  • Пароизоляция;

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Трехскатная крыша: элементы, материалы, возведение

Трехскатная кровля выделяется среди большого разнообразия типов крыш своим необычным внешним видом.

Она применяется для оформления жилого дома, веранд и зимних садов.

Некоторые владельцы домов останавливают выбор именно трехскатной крыше, несмотря на то, что она немного сложнее, чем двухскатная конструкция.

Трехскатная крыша украсит любой жилой дом, если правильно рассчитать размеры и грамотно выбрать кровельный материал.



Элементы трехскатной кровли

Стропильная система трехскатной крыши состоит из следующих элементов:

  • Мауэрлат. Представляет собой брус, который устанавливают по периметру наружных стен. Он перераспределяет нагрузку крыши на внешние стены;
  • Лежень. Это промежуточный брус. Он должен быть уложен на внутренних несущих стенах;
  • Балки перекрытия представляют собой доски, установленные на мауэрлат.  Они выполняют роль каркаса перекрытия между чердаком(мансардой) и этажом;
  • Стойки –это вертикальные опорные брусья, которые удерживают каркас кровли;
  • Коньковый брус. Укладывается на вертикальные стойки. Это брус является опорой для стропильной конструкции;
  • Стропила. Представляют собой доски, укладываемые с заранее определенным шагом. Они опираются на стойки вверху, коньковый брус, а также на мауэрлатный брус в нижней части. Трехскатная крыша дома имеет накосные и боковые стропила;
  • Шпренгель является вертикальной опорой, поддерживающей накосные стропила;
  • Подкосы. Являются досками, устанавливаемыми под углом примерно сорок пять градусов к горизонту. Они выполняют роль распорок между балками перекрытий(лежнем) и стропилами.

Соединение элементов выполняется посредством металлических уголков и закрепленных при помощи гвоздей накладов. Также применяются резьбовые шпильки с гайками или саморезы.

Материалы для трехскатной кровли

Для возведения обрешетки и стропильной системы, как правило, применяется хвойный пиломатериал, предварительно высушенный под навесом, имеющий остаточную влажность, не превышающую 15-20 процентов.

Пиломатериал для трехскатной крыши (фото)

На используемых пиломатериалах должны отсутствовать следы плесени, гниль, а также потемнения древесины. Пиломатериал, применяемый для возведения стропильной системы необходимо покрыть антисептиком. Также для улучшения противопожарных свойств его нужно покрыть антипиреновым составом.

Лежни, мауэрлат, и стойки обычно делают из бруса сечением 100 на 100 или 150 на 150 миллиметров. Стропила и балки перекрытий изготавливают из досок шириной от 200 миллиметров и толщиной от 50 миллиметров. Их следует укладывать узкой стороной вниз. Это позволяет уменьшить провисание элементов. На накосные стропила будет оказываться высокая нагрузка, поэтому рекомендуется их выполнять из бруса сечением 100 на 150 миллиметров.

Важнейшим элементом крыши является обрешетка. Это доски толщиной от двадцати миллиметров, которые укладываются на стропила параллельно коньковому брусу с установленным шагом.

Для мягкой кровли делается сплошная обрешетка из фанеры. Для выполнения крыши также применяются кровельный материал, утеплитель, гидрозащитные и ветрозащитные пленки, а также пароизоляция.

Возведение трехскатной крыши

  1. При изготовлении трехскатной кровли первым делом укладывают мауэрлат. Сначала выполняют разметку выбранного бруса по длине стен, а затем строго под прямым углом стыкуют в их углах. Брус при этом следует сдвигать к внутренней стороне несущих стен. Для закрепления мауэрлата к кирпичным стенам используются анкеры. Но перед этим необходимо уложить рулонный гидроизолирующий материал на стену в два слоя. Мауэрлатный брус следует обработать антисептиком. Далее выполняется укладка лежней на внутренние стены. При этом между древесиной и стеной также следует проложить гидроизоляционный материал.
  2. На мауэрлат или в специальные пазы в стенах устанавливают балки перекрытия. Для их изготовления применяют доски 50 на 200 миллиметра либо толще. При этом доску нужно укладывать на торец. Так ее жесткость на прогиб увеличится.Балки необходимо укладывать в строгой последовательности: вначале крайние, а затем промежуточные по натянутому шнурку. Расстояние между соседними балками должно составлять 50 — 120 сантиметров.Однако если в дальнейшем будет выполняться утепление потолка с помощью современных материалов, то расстояние между соседними балками лучше делать шестьдесят сантиметров. Такую ширину имеет утеплитель. Высота балок перекрытия регулируется посредством деревянных подкладок.Следует отметить, что монтаж крыши значительно облегчится, если на перекрытия настелить из любых достаточно прочных досок черновой пол чердака.
  3. Вертикальные стойки устанавливают на балки перекрытий или на лежни, которые проходят точно по центру крыши. Тут все зависит от конструкции перекрытий, а также наличия внутренних перегородок.  Балки изготавливаются из бруса прямоугольного либо квадратного сечения. Эти балки необходимо установить на место и выровнять по отвесу. Далее их нужно зафиксировать в вертикальном положении при помощи укосин и временных подпорок. Стойки закрепляются к балкам перекрытия или лежню посредством накладок из дерева или металла.Необходимо рассчитать количество стоек на трехскатной крыше так, чтобы интервал между ними был не более двух метров. Стойки в любом случае нужно устанавливать у края кровли, создающего вертикальный фронтон, а также в месте, где соединяются накосные стропила с коньком.
  4. На стойки укладывается коньковый брус и закрепляется уголками и накладками.  При этом необходимо предварительно проверить расстояние до углов вальмового ската и до обоих карнизов. Крыша должна получиться полностью симметричной.
  5. Боковые стропила трехскатной кровли являются наслонными стропилами, закрепленными нижним концом на балках перекрытий и мауэрлате, а верхним концом — на коньковом брусе. Их следует делать по шаблону. Сначала нужно приложить доску в точке закрепления крайней стропильной ноги, а затем разметить на ней запилы, которые необходимы для опоры на коньковый брус. По такому шаблону делают нужное количество стропил и закрепляют их вначале на уголки к коньковому брусу, а затем к мауэрлату. Стропильные ноги нужно ставить на мауэрлатный брус вблизи с балками перекрытий таким образом, чтобы можно было их стянуть шпильками.  Это сделает стропильную ферму более жесткой.При этом шаг стропил должен быть тот же, что и у балок перекрытия.
  6. Далее нужно усилить боковые стропила подкосами из досок. Эти подкосы должны быть установлены под углом сорок пять градусов к горизонту на балки перекрытий. Толщина подкосов, как правило, та же, что и у балок и стропил –пятьдесят миллиметров. Верхнюю часть подкосов При этом закрепляют к стропилам посредством шпилек.
  7. Накосные стропила следует размечать по месту. Сначала нужно опереть выбранный для этого брус или доски в стойку и разметить верхний косой запил. Затем его выпиливают. Далее нужно приложить к мауэрлату в точке его углового соединения и разметить нижний запил по месту. накосные стропила крепят уголками и накладками.  Также выполняют дополнительное укрепление нарожниками. Они представляют собой подпорки, образующие вальмовый скат и опирающиеся верхним концом на накосные стропила, а нижним — на мауэрлат.
  8. При значительной длине накосных стропил их фиксируют стойками, которые устанавливают под ними и шпренгелями.
  9. Когда стропильная система будет готова, необходимо снять временные укосины. Далее нужно приступать к изготовлению обрешетки. Следует отметить, материал для обрешетки и ее шаг напрямую зависит от выбранного кровельного материала. Под металлочерепицу и профнастил нужно делать разреженную обрешетку из доски двадцать пять миллиметров, а под мягкую кровлю и ондулин – сплошная из фанеры.
  10. Важно отметить, что трехскатная кровля может использоваться не только жилого дома, но и бани, беседки или какой- либо другой постройки.

Как сделать трехскатную крышу своими руками можно узнать из следующего видео:

Похожие статьи :

info-krovlya.ru

Трехскатная крыша своими руками: устройство и расчеты

Трехскатная крыша является более сложной конструкцией, по сравнению с обычной односкатной. Несмотря на это, некоторые владельцы загородных и частных домов отдают предпочтение именно ей. Если правильно осуществить замеры и провести грамотный подбор материалов, то такая крыша станет украшением жилого дома и будет защищать его на протяжении нескольких десятилетий. Такую кровлю достаточно часто сооружают над зимними садами, беседками и другими подобными объектами, чтобы придать постройке изящный вид.

Устройство трехскатной кровли

Трехскатная крыша имеет множество отличий от с двухскатной. Они заключаются в установке двух накосных стропил, которые будут формировать вальмовый скат. Помимо этого, понадобятся конструкции, которые будут поддерживать стропила. Накосные стропила должны быть длиннее боковых, поэтому для их изготовления следует выбрать доску более внушительной длины и толщины. В качестве альтернативного решения можно срастить имеющийся пиломатериал.

Трехскатная крыша будет иметь каркас, который формируется следующими элементами:

  • мауэрлат;
  • лежень;
  • балки перекрытия;
  • стойки;
  • коньковый брус;
  • стропила;
  • шпренгель;
  • подкосы.

Что касается мауэрлата, то он представляет собой брус, располагающийся по периметру внешних стен. С его помощью удается перераспределить нагрузку на стены. Лежень – это промежуточный брус, который располагается на внутренних несущих стенах. А вот из досок, которые находятся на мауэрлате, образуются балки перекрытия. Они выступают каркасом между чердаком или мансардой, а также этажом. Трехскатная крыша должна иметь стойки, которые имеют вид опорных вертикально расположенных брусьев. С их помощью можно удержать каркас крыши. Тогда как коньковый брус укладывается на вертикальные стойки, выступающие опорой для стропил. Последние из названных элементов – это доски, которые монтируются с определенным шагом и располагаются на коньковом брусе.

Дополнительные составляющие

В нижней части стропила опираются на мауэрлат. Они разделяются на накосные и боковые. Вертикальная опора – это шпренгель, он поддерживает накосные стропила. Подкосы – это доски, которые должны располагаться под углом в 45° к горизонту. Подкосы представляют собой распорки между балками перекрытий или лижнем и стропилами. Составляющие следует соединить между собой металлическими уголками или накладками, они фиксируются гвоздями, резьбовыми шпильками с гайками или саморезами.

Проведение расчетов

Если вами будет выполняться трехскатная крыша дома, то необходимо будет провести расчеты. Для этого замеряется конек, а также длина стен. В последнем случае необходимо произвести замер периметра. После нужно определить разницу между этими значениями. Число, которое получилось, следует разделить на два. Эта длина должна быть отмеряна на каждой стороне параллельно коньку. На следующем этапе следует проверить длину конька и среднюю длину стен, которые параллельны ему. Расчет нужно повторить для стены, на которую будут устанавливаться вальмы, они представляют собой треугольные части кровли.

Измерения следует начинать от центральной точки сечения балки. Затем следует измерить параметры боковой стены, разделив полученную цифру на два. Данная величина отмеряется от центральной линии стены. Для того чтобы снизить погрешности, рекомендуется использовать измеряющую рейку. От рулетки специалисты рекомендуют отказаться, так как есть вероятность образования ошибок при проведении монтажных работ. Система стропил такой крыши отличается долговечностью, поэтому монтаж кровельного пирога рекомендуется использовать в тех районах, которые отличаются сильными ветрами и землетрясениями.

Особенности монтажа: подготовка материала

Трехскатная крыша, фото которой представлены в статье, должна обустраиваться после подготовки материала. Традиционно для стропильной системы и обрешетки используется хвойный пиломатериал, который подготавливается методом высушивания под навесом. Его остаточная влажность не должна быть больше 20%. При выборе материала необходимо проверить его на отсутствие следов плесени и гнили, а также потемнений.

Пиломатериал должен быть покрыт антисептиком, а для повышения противопожарных качеств – антипиреновым составом. Когда изготавливаются трехскатные крыши своими руками, мауэрлат обычно делают из бруса с квадратным сечением, его сторона может быть равна 100 или 150 мм. Тогда как стропила и балки перекрытий могут быть выполнены из 50-мм доски, ширина которой составляет 200 мм и больше. Заготовки при этом должны быть обращены узкой стороной вниз, это позволит уменьшить провисание.

Работа над накосными стропилами

Накосные стропила будут претерпевать высокую нагрузку, они должны быть выполнены из бруса прямоугольного сечения, размеры которого составляют 100×150 мм. Накосные стропила могут быть изготовлены из двух сращивающихся досок, между ними располагаются обрезки, а после система стягивается на шпильке.

Рекомендации специалиста

Обрешетка является важным элементом системы кровли, она выполняется из 20-мм доски, которая укладывается на стропила с определенным шагом. Данные элементы должны располагаться параллельно по отношению к коньковому брусу. Если осуществляется обустройство мягкой кровли, то обрешетка должна быть сплошной, использовать для этого необходимо фанеру. Для выполнения крыши можно применить кровельное покрытие, которое станет играть роль гидрозащиты. Понадобится утеплитель и пароизоляция.

Технология проведения работ

Если вы задумались о том, как сделать трехскатную крышу, то первоначально необходимо уложить мауэрлат. Брус следует разместить по длине и состыковать в углах. Сдвинуть элемент необходимо к внутренней стороне. К кирпичным стенам мауэрлат фиксируется анкерами, но предварительно необходимо уложить рулонный гидроизоляционный материал в два слоя. Брус обрабатывается антисептиком, а на внутренние стены укладываются лежни, между древесиной и стеной следует расположить гидроизоляционное покрытие.

Трехскатная крыша пристройке тоже подойдет. Действовать при этом необходимо по описываемой технологии. Для этого поверх мауэрлата следует уложить балки перекрытия, используя доски с размерами 50×200 мм. Доска должна располагаться на торце, что увеличит жесткость на прогиб. Балки укладываются в определенном порядке, сначала идут крайние, потом – промежуточные. Расстояние между ними может быть любым, но при этом следует ограничиться диапазоном в пределах от 50 до 120 см. Если планируется теплоизолировать потолок, то следует оставить между балками расстояние в 60 см. А высоту балок перекрытия следует отрегулировать деревянными подкладками.

Методика проведения работ

Трехскатная крыша пристройки к дому должна иметь вертикальные стойки. Их укладывают на балки перекрытия или лежни. Установить и закрепить их можно с помощью временных подпорок и укосин. К балкам стойки фиксируются накладками из древесины или металла. Количество стоек должно быть таким, чтобы шаг между ними не превышал двух метров. Стойка должна располагаться у края крыши, который образует вертикальный фронтон. На стойке располагается коньковый брус, который фиксируется накладками или уголками.

Боковые – это наклонные стропила, верхний конец которых фиксируется на коньковом брусе, тогда как нижний – на мауэрлате. Они должны быть выполнены по шаблону. По нему вырезается нужное количество стропил, которые фиксируются к коньковому брусу и стропильной ноге.

Боковые стропила усиливаются подкосами. Их толщина должна быть равна толщине балок и стропил. Накосные стропила опираются на доски или брус. Фиксация осуществляется уголками или накладками. После того как стропильная система будет установлена, можно избавиться от временных укосин и выполнить обрешетку. Под профнастил и металлочерепицу она должна быть разреженной, тогда как для ондулина – сплошной. Это касается всех разновидностей мягкой кровли.

Заключение

Трехскатная крыша довольно часто становится украшением не только жилого дома, но и бани, беседки, а также постройки любого другого назначения. Когда осуществляется ориентирование вальмового ската в сторону преобладающей ветровой нагрузки, то крыша обретает способность противостоять довольно сильным ветрам, что делает ее более долговечной.

fb.ru
