Вальмовая крыша чертеж – , , + —

Для разметки вальмовой крыши обязательно потребуется замерная рейка. Для упрощения последующих монтажных работ она оснащается всеми размерами: все что потребуется – просто прикладывать ее во время проведения разметки. Чтобы изготовить замерную рейку, используют фанеру шириной 50 мм: это позволит видеть всю ее длину на значительных расстояниях.

Для достижения максимальной точности в работе по расчету вальмовой кровли четырехскатной крыши с чертежом рекомендуется вооружиться специальной таблицей соотношений между длиной и расположением стропил (прочитайте: «Как сделать расчет четырехскатной крыши – важные нюансы и особенности»).

Как проводятся расчеты размеров и площади

При проведении расчета площади четырехскатной кровли наблюдается следующий порядок действий:

1. Определение при помощи рейки горизонтальной проекции промежуточной стропилины. Для этого потребуется умножить параметры, соответствующие подходящему углу наклона.
2. Длина стропилины замеряется по нижней кромке, между выборкой на коньке, и выборкой на месте установки опоры.
3. Для определения размера свеса используется тот же прием – произведение горизонтальной проекции и поправочного коэффициента. За основу берется теорема Пифагора a2+b2=c2, где а и b — вертикальные и горизонтальные проекции.

Далее рассчитываются накосные угловые части. Стропила по одной из сторон оформляются косым срезом, что обеспечивает надежную фиксацию на конек. На самом же коньке имеется подрез с парным скосом: там крепятся угловые элементы.

Угловая стропилина рассчитывается таким образом:

• От угловой части постройки отбивают длину стропильной ноги.
• Для получение проекции потребуется произведение квадрата длины проекций центральных элементов.
• Готовый параметр нужно умножить на поправочный коэффициент: результатом станет длина угловой стропилины.

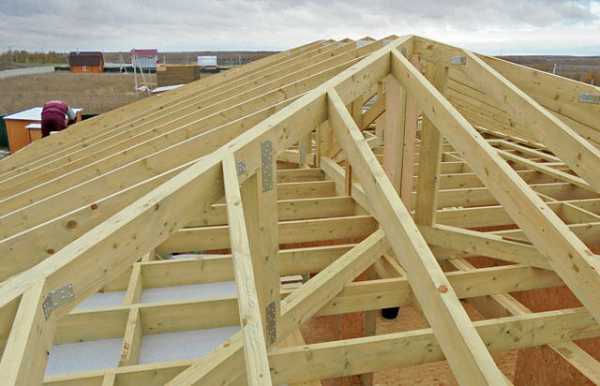

Процедура монтажа

На первом этапе монтируются вертикальные стойки для поддержки конькового бруса. Для фиксации на центровую балку используется система укосов. Далее устанавливают диагональные стропила, имеющих идентичную длину. Свесы кровли могут иметь длину от 50 до 70 см. Особо тщательно следует стыковать конек, диагональные стропила и вальмы. Такой же внимательности потребует монтаж накосных и рядовых элементов, с шагом 60 см. Для установки рядовых стропил на конек и мауэрлат применяется метод врубки. Для надежности место крепления усиливается стяжками и ригелями.

Важно держать во внимании крепежные шпильки для мауэрлата, избегая примыкания рядовых стропил к этим участкам: это заметно упростит крепление и врубку. По каждой стороне диагональные планки оформляются нарожниками, для связи мауэрлата и накосных ног. Для установки нарожников и рядовых брусьев выбирается прямой угол по отношению к коньку.

Как усилить вальмовую крышу

Методы дополнительного укрепления вальмовой конструкции обычно зависят от параметров здания.

Самыми распространенными приемами являются:

• По углам крышу можно оснастить шпрингелями со стояками, для подпорки диагональной стропильной ноги. Шпрингелем называют брус, соединяющий два плеча мауэрлата. Если он устанавливается в некотором удалении, то его усиливают шпрингельной фермой.
• Поверх затяжки или перекрытия из железобетона монтируются стойки, выполняющие роль дополнительных центральных упоров для стропил.
• При значительной длине диагональных стропил один брус заменяется спаренной балкой.

Данные рекомендации существенно облегчат монтаж вальмовой крыши своими руками. Данная процедура более сложная, чем в случае с классической двухскатной кровлей.

kryshadoma.com

схема, проект строительства, чертеж конструкции

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Вальмовая крыша своими руками – не такая сложная работа, как может показаться человеку, не имеющему достаточного опыта и познаний в строительстве.

Работа, конечно, не самая простая, но вполне выполнимая, в ней нет ничего сверхъестественного.

Для тех, кого заинтересовала вальмовая крыша – видео и инструкции по ее строительству можно найти в сети Интернет, но главным является все же правильная грамотная разметка и планировка, позволяющая избежать различных сложностей и неприятностей непосредственно в процессе выполнения работ.

Перед тем как приступить к строительству, следует выяснить все подробности касательно данного вида крыш, а именно стропильной системы вальмовых крыш, а также тщательно выполнить все замеры и все подробно разметить.

Отличие вальмовых крыш заключается в том, что их конструкция  представляет из себя совокупность двух элементов, из которых сооружается кровля:

1. Первый элемент представляет собой два обычных ската, которые можно встретить и на любых других крышах.
2. Второй элемент и придает вальмовым крышам неповторимость: поскольку скаты не закрывают всю площадь дома в длину, оставшееся пространство закрывается при помощи двух боковых вальм, дающих название всей конструкции.

Чертежи вальмовой крыши составляются при помощи обычной разметочной рейки и теоремы Пифагора, знакомой еще со школы, главное не торопиться и выполнять их тщательно и обдуманно.

Правильно подготовленный проект вальмовой крыши с грамотной разметкой позволяет также самостоятельно произвести все надрезы на конструкции из стропил, требующиеся в процессе строительства.

Технология возведения вальмовых крыш считается наиболее правильной, и основная часть замеров в ней производится начиная с нижнего ребра системы стропил, как и при установке стропил односкатной крыши.

Основные правила выполнения конструкции вальмовой крыши:

1. Следует помнить о том, что промежуточные элементы стропил всегда являются более крутыми, чем угловые элементы, поэтому размер используемых при изготовлении стропильной системы досок или бревен должен составлять не менее 50х150 мм.
2. Короткие элементы конструкции стропил следует крепить не к коньковой доске, как в обычной скатной крыше, а к угловым элементам системы стропил, при этом уклон промежуточных элементов данной системы должен совпадать с уклоном ее коротких элементов.
3. Строительство крыши вальмовой подразумевает, что для изготовления коньковой доски и системы стропил используется один и тот же материал.
4. Поскольку крыша – вальмовая, то при ее возведении применяется промежуточный центральный тип стропил, крепление которых производится по обоим краям коньковой доски.
5. Промежуточные стропила упираются не только в коньковую доску, но и в верхний уровень используемой обвязки.

Полезный совет: при проведении замеров рекомендуется использовать разметочную рейку вместо обычной рулетки, что позволит выполнить разметку более качественно и, соответственно, сделать чертеж вальмовой крыши более точным, чем при использовании для проведения замеров стандартной рулетки.

Разметка вальмовой крыши

Перепады вальмовой крыши

Перед тем, как построить вальмовую крышу, следует произвести ее разметку. Прежде всего, необходимо разметить осевую линию, расположенную на верхнем уровне обвязки части стены, находящейся с торца здания.

После этого производится точное измерение половинной толщины коньковой доски, а также разметка местоположения первого элемента стропильной системы центрального промежуточного типа.

Далее один конец разметочной рейки прикладывают к размеченной ранее для первого элемента стропил линии, а на другой ее конец переносится линия, боковой внутренней стены, отмечающая расположения промежуточного элемента стропильной системы.

Точная длина свеса стропил уточняется путем переноса разметочной рейки на линию, соответствующую внешнему контуру той же стены, при этом второй конец рейки устанавливается на образовавшийся свес кровли.

Далее размечается местонахождение  второго элемента стропил центрального промежуточного типа, для этого рейка располагается на краю боковой стены и на ней отмечается точное расположение того стропильного элемента, который намечено располагать между верхним концом обвязки и боковой стеной, как предусматривает схема вальмовой крыши.

В оставшихся углах здания следует выполнить ту же самую последовательность действий, что позволяет точно и грамотно выполнить разметку всех элементов центральной части системы стропил, а также размеры коньковой доски.

Несомненным преимуществом подобной процедуры разметки является то, что вальмовая крыша – конструкция и устройство – будет спроектирована без построения гипотез и предположений о том, следует ли производить опускание стропильных угловых элементов, поскольку вся система стропил будет выполнена из материала, обладающего одной и той же шириной и сечением.

Важно: конструкция вальмовой крыши за счет использования во всей системе стропил одинаковых досок размером 150х50 мм может получиться такой, что верхние части элементов стропил оказываются немного выше верхних частей угловых элементов. В результате образуется между материалом кровли и стропилами образуется промежуток, в котором в помещении чердака производится дополнительная циркуляция воздуха.

Поскольку все элементы стропильной системы, на которых производится строительство вальмовой крыши, являются по форме прямоугольными треугольниками, их более точный расчет можно произвести, используя теорему Пифагора, которая уже упоминалась выше.

Рейка, используемая для замеров

Прежде чем начинать производить замеры и наносить разметку, следует тщательно изучить все элементы, из которых состоит крыша – вальма, скаты и т.д. Разобравшись с ее устройством, следует также заранее продумать способ соединения элементов системы стропил между собой.

kryshadoma.com

схема, проект строительства, чертеж конструкции

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Вальмовая крыша своими руками – не такая сложная работа, как может показаться человеку, не имеющему достаточного опыта и познаний в строительстве.

Работа, конечно, не самая простая, но вполне выполнимая, в ней нет ничего сверхъестественного.

Для тех, кого заинтересовала вальмовая крыша – видео и инструкции по ее строительству можно найти в сети Интернет, но главным является все же правильная грамотная разметка и планировка, позволяющая избежать различных сложностей и неприятностей непосредственно в процессе выполнения работ.

Перед тем как приступить к строительству, следует выяснить все подробности касательно данного вида крыш, а именно стропильной системы вальмовых крыш, а также тщательно выполнить все замеры и все подробно разметить.

Отличие вальмовых крыш заключается в том, что их конструкция  представляет из себя совокупность двух элементов, из которых сооружается кровля:

1. Первый элемент представляет собой два обычных ската, которые можно встретить и на любых других крышах.
2. Второй элемент и придает вальмовым крышам неповторимость: поскольку скаты не закрывают всю площадь дома в длину, оставшееся пространство закрывается при помощи двух боковых вальм, дающих название всей конструкции.

Чертежи вальмовой крыши составляются при помощи обычной разметочной рейки и теоремы Пифагора, знакомой еще со школы, главное не торопиться и выполнять их тщательно и обдуманно.

Правильно подготовленный проект вальмовой крыши с грамотной разметкой позволяет также самостоятельно произвести все надрезы на конструкции из стропил, требующиеся в процессе строительства.

Технология возведения вальмовых крыш считается наиболее правильной, и основная часть замеров в ней производится начиная с нижнего ребра системы стропил, как и при установке стропил односкатной крыши.

Основные правила выполнения конструкции вальмовой крыши:

1. Следует помнить о том, что промежуточные элементы стропил всегда являются более крутыми, чем угловые элементы, поэтому размер используемых при изготовлении стропильной системы досок или бревен должен составлять не менее 50х150 мм.
2. Короткие элементы конструкции стропил следует крепить не к коньковой доске, как в обычной скатной крыше, а к угловым элементам системы стропил, при этом уклон промежуточных элементов данной системы должен совпадать с уклоном ее коротких элементов.
3. Строительство крыши вальмовой подразумевает, что для изготовления коньковой доски и системы стропил используется один и тот же материал.
4. Поскольку крыша – вальмовая, то при ее возведении применяется промежуточный центральный тип стропил, крепление которых производится по обоим краям коньковой доски.
5. Промежуточные стропила упираются не только в коньковую доску, но и в верхний уровень используемой обвязки.

Полезный совет: при проведении замеров рекомендуется использовать разметочную рейку вместо обычной рулетки, что позволит выполнить разметку более качественно и, соответственно, сделать чертеж вальмовой крыши более точным, чем при использовании для проведения замеров стандартной рулетки.

Разметка вальмовой крыши

Перепады вальмовой крыши

Перед тем, как построить вальмовую крышу, следует произвести ее разметку. Прежде всего, необходимо разметить осевую линию, расположенную на верхнем уровне обвязки части стены, находящейся с торца здания.

После этого производится точное измерение половинной толщины коньковой доски, а также разметка местоположения первого элемента стропильной системы центрального промежуточного типа.

Далее один конец разметочной рейки прикладывают к размеченной ранее для первого элемента стропил линии, а на другой ее конец переносится линия, боковой внутренней стены, отмечающая расположения промежуточного элемента стропильной системы.

Точная длина свеса стропил уточняется путем переноса разметочной рейки на линию, соответствующую внешнему контуру той же стены, при этом второй конец рейки устанавливается на образовавшийся свес кровли.

Далее размечается местонахождение  второго элемента стропил центрального промежуточного типа, для этого рейка располагается на краю боковой стены и на ней отмечается точное расположение того стропильного элемента, который намечено располагать между верхним концом обвязки и боковой стеной, как предусматривает схема вальмовой крыши.

В оставшихся углах здания следует выполнить ту же самую последовательность действий, что позволяет точно и грамотно выполнить разметку всех элементов центральной части системы стропил, а также размеры коньковой доски.

Несомненным преимуществом подобной процедуры разметки является то, что вальмовая крыша – конструкция и устройство – будет спроектирована без построения гипотез и предположений о том, следует ли производить опускание стропильных угловых элементов, поскольку вся система стропил будет выполнена из материала, обладающего одной и той же шириной и сечением.

Важно: конструкция вальмовой крыши за счет использования во всей системе стропил одинаковых досок размером 150х50 мм может получиться такой, что верхние части элементов стропил оказываются немного выше верхних частей угловых элементов. В результате образуется между материалом кровли и стропилами образуется промежуток, в котором в помещении чердака производится дополнительная циркуляция воздуха.

Поскольку все элементы стропильной системы, на которых производится строительство вальмовой крыши, являются по форме прямоугольными треугольниками, их более точный расчет можно произвести, используя теорему Пифагора, которая уже упоминалась выше.

Рейка, используемая для замеров

Прежде чем начинать производить замеры и наносить разметку, следует тщательно изучить все элементы, из которых состоит крыша – вальма, скаты и т.д. Разобравшись с ее устройством, следует также заранее продумать способ соединения элементов системы стропил между собой.

Разобравшись с тем, как устроены вальмовые крыши, можно начинать процедуру изготовления рейки, с помощью которой будут производиться замеры.

Для того, чтобы разметка крыши была более удобной при нахождении метки, расположенной на рейке, на большом удалении от глаз работника, ширина данной рейки должна составлять около 5 сантиметров.

Расположение промежуточного элемента стропильной системы отмечается путем прикладывания рейки к мауэрлату боковой стены.

Следует также произвести и замер толщины непосредственно стены, что позволит произвести правильную выборку на опорную часть стропил, а также свеса кровли.

Важно: Чтобы не производить все замеры по несколько раз, достаточно нанести на саму рейку все используемые при разметке размеры. Это позволяет сэкономить время и избежать ошибок в несколько миллиметров, которые можно допустить, например, при использовании рулетки для повторных замеров каждого участка. Такие ошибки в результате могут привести к нестыковкам всей системы стропил, что потребует проведения дополнительных работ по их исправлению.

Кроме того, следует заранее приготовить перечень всех используемых при разметке стропильной системы коэффициентов, чтобы максимально правильно и точно изготовить конструкцию крыши.

К данным коэффициентам относятся такие, как соотношения между длиной используемых элементов стропил и их расположением, а также различные пропорции, характеристики различных скатов и уклонов и т.д.

Длина стропила промежуточного типа

Перечень коэффициентов разбит на два столбца, в одном из которых указаны коэффициенты, применяемые для разметки промежуточных элементов стропил, а в другом – значения, используемые для угловых элементов стропильной конструкции.

Пример такой таблицы приведен на рисунке.

Таблица коэффициентов для расчета элементов стропильной системы

Например, расчет требуемой длины ноги элемента стропил производится путем умножения соответствующего коэффициента на заложение данной ноги.

Важно: данная таблица коэффициентов является необходимой при строительстве вальмовой крыши, поскольку вычисления стропильной длины без ее использования могут занять довольно длительное время, да еще и оказаться в результате неверными.

В настоящий момент в строительстве существует целый ряд методов вычисления стропильной длины, и все они основаны на преобразовании горизонтальной проекции в длину стропила, что выполняется опять же с использованием теоремы Пифагора.

Подготовленная заранее таблица коэффициентов позволяет значительно ускорить и упростить все расчеты, кроме того они получаются намного точнее, как и при возведении крыши из шифера.

Образец расчета вальмовой крыши

При помощи разметочной рейки измеряется горизонтальная проекция промежуточного стропильного элемента.

Далее находят в таблице коэффициентов значение, соответствующее выбранному уклону кровли, полученные значения перемножаются между собой, в результате чего получается значения длины элемента стропильной системы.

Далее измеряется стропильная длина нижней грани.

Полезно: стропильной длиной называют суммарное расстояние между выборкой на коньковой доске и выборкой, используемой для фиксации опорной части ноги стропила.

Длина стропильного свеса вычисляется путем умножения его горизонтальной проекции на коэффициент, полученный из таблицы. Другим способом вычисления стропильной длины является применение теоремы Пифагора: a²+b²=c², где a – вертикальная проекция элемента стропил, b – его горизонтальная проекция.

Полученное в результате значение c и будет являться искомой стропильной длиной. Теорема применяется обычно при выполнении нестандартных вальмовых крыш, когда в таблице отсутствуют требуемые коэффициенты.

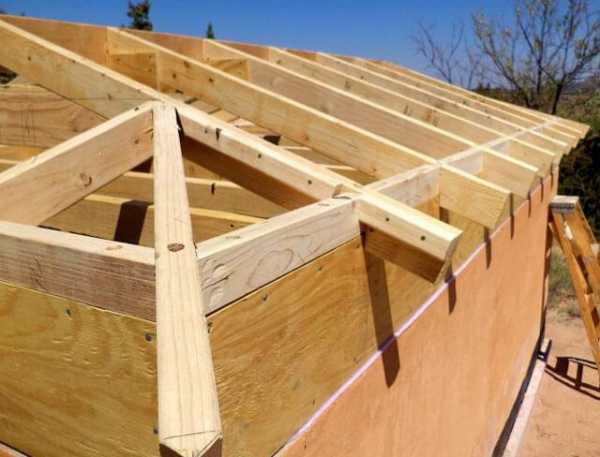

Разметка угловых элементов

Остроконечные вальмовые крыши

Разметка угловых элементов системы стропил для вальмовых крыш выполняется в несколько этапов:

• Помечается место соединения разметочного контура с внутренней верхней частью обвязки;
• Измеряется

krovlyakryshi.ru

Вальмовая крыша стропильная система — пошагово схемы, чертежи, фото

Вальмовая крыша – одна из разновидностей четырехскатной кровли, торцовые скаты которой имеют треугольную форму, а продольные скаты выполнены в виде трапеции. В этой статье мы расскажем, как самостоятельно рассчитать и построить такую крышу, какие материалы использовать и покажем наиболее частые ошибки, которые допускают при возведении каркаса.

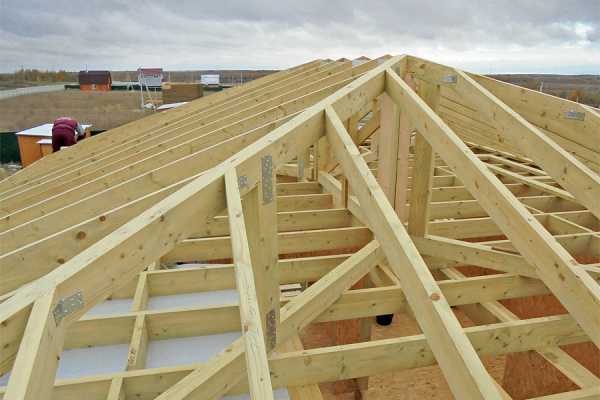

Конструкция вальмовой крыши

Для крепления всей конструкции к стенам дома используют мауэрлат – доску, прикрепленную к верхнему венцу или верхнему ряду кирпичей. Если под крышей нет потолка, то лаги (поперечные балки) крепят к стропильной системе выше мауэрлата, а для поддержки конька подпорки крепят к лагам. Если же мауэрлат закреплен поверх лаг потолка, то лаги и конек соединяют вертикальными стойками. Это обеспечивает жесткое крепление конька при любых конфигурациях крыши и потолка. Как и в двускатной крыше, несущая конструкция образована коньком и стропилами, соединенными мауэрлатом, лагами потолка или специальными затяжками, перемычками и распорками.

Как рассчитать вальмовую крышу

При расчете вальмовой крыши определяют следующие параметры:

• размеры;
• площадь всех скатов;
• длину свесов;
• общую высоту крыши;
• длину и толщину досок для различных элементов;
• общее число досок;
• количество, форму и расположение смотровых и слуховых окон;
• количество и расположение системы водостоков.

Все необходимые для расчета вальмовой крыши формулы есть в школьном учебнике геометрии, ведь все ее элементы образуют треугольники и трапеции. Вот основные формулы, которые потребуются вам для расчета:

1. Высота конька над мауэрлатом – h = 1/2В*tgα, где h – высота конька, В – ширина дома (длина торцовой стены), а α – угол между лагами потолка и стропилом. Оптимальный угол составляет 45º, однако, допускается его изменение. При угле 45º высота конька равна половине ширины дома.
2. Длина конькового прогона – Lк = L-В, где Lк – длина прогона, L – длина дома, а В – ширина дома.
3. Длина промежуточного стропила Lпст = , где Lпст – длина стропила, h – высота конька над мауэрлатом, Lсв – длина свеса.
4. Длина углового стропила Lуг = , где Lпст – длина промежуточного стропила, а В – ширина дома.
5. Площадь ската Sс = (Lк + Lсв)*hсв/2, где Lк длина конькового прогона, Lсв длина крыши по свесам, hсв высота крыши от свеса до конька.
6. Площадь вальмы (Sв = Нсв*h2)/2 где Всв – ширина дома по свесам, h2 – расстояние от свеса до конька.

Выбор материалов

Выбирая материалы для строительства вальмовой крыши необходимо ориентироваться на те же параметры, что и для любой другой двух и четырехскатной крыши. В первую очередь это жесткость и несущая способность балок, кроме того, важное значение имеют направление и сила ветра, температура зимой и количество осадков. Для большинства российских регионов, где средняя скорость ветра не превышает 5 метров в секунду, для домов площадью 20–40 квадратных метров стропильную систему, включая конек, строят из доски толщиной 25 мм и шириной 100–125 мм. Если же средняя скорость ветра выше, или больше размеры здания, то для строительства стропильной системы используют доску размерами 50х100 мм. Если же вы строите крышу большого дома в регионе с сильными ветрами, то для строительства каркаса необходимо использовать доску размерами от 50х150 до 50х200 мм.

Как и для строительства любых других крыш необходимо использовать высушенный до 14–16% влажности, это защитит конструкцию от перекоса. Доски изготавливают из древесины мягких хвойных пород – ели, сосны, пихты с небольшим количеством сучков. Если же сучок занимает больше четверти ширины доски, то доску можно использовать только для вертикальных подпорок. Кроме того, доски не должны иметь трещин, сколов, темных пятен, гнили и плесени. Также вам потребуются различные крепежные элементы и усилители, которые вы приобретете в ближайшем строительном магазине. Все крепежные элементы и усилители должны быть изготовлены из оцинкованной стали, если детали не покрыты цинкованием, то быстро покроются ржавчиной.

Подготовка к монтажу крыши

Закупив все материалы, приступайте к расчетам, чтобы определить длину основных элементов – конька, стропил, подпорок. Внимательно отнеситесь к углам стропил на стыке с коньком. В зависимости от способа крепления стропил к мауэрлату, подготовьте замки. Оптимальный способ крепления – создание замка, который позволит уложить 2/3 торца стропила на мауэрлат, оставшаяся 1/3 ширины послужит основой для крепления менее толстых досок свесов. Если вы строите крышу в регионе с сильными ветрами, то усилить крепление стропил к мауэрлату можно с помощью деревянных бобышек, подпирающих каждую доску стропил. Если мауэрлат еще не установлен на стены дома, то делайте потолок и крепите мауэрлат, после чего крепите на нем элементы замков для фиксации стропил. Оптимальное расстояние между стропилами зависит от ветровой нагрузки, кровельного покрытия, толщины досок обрешетки, количества снега выпадающего зимой, но в среднем составляет 60–90 см.

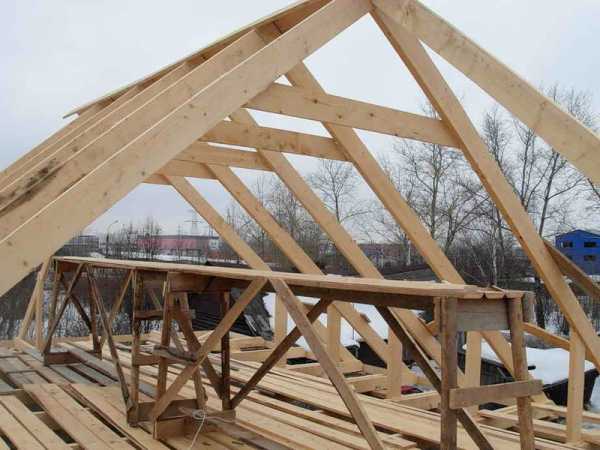

Монтаж крыши

Проведя все подготовительные мероприятия, разметьте местоположение конькового бруса и установите 2–4 вертикальные стойки (в зависимости от длины прогона) и закрепите на них конек. Обязательно используйте металлические усилители в форме уголков, без них собирать крышу сложней, да и ее жесткость будет меньше. Затем устанавливайте центральные и центральные промежуточные стропила, не забывая применять металлические усилители. Для соединения деревянных деталей между собой используйте гвозди или саморезы – первые проще в работе, но вторые обеспечивают более жесткую фиксацию, хотя и не могут заменить собой усилители.

Некоторые мастера придерживаются другого порядка – сначала устанавливают коньковый прогон, затем крепят к нему угловые стропила и лишь после этого устанавливают остальные элементы стропильной конструкции. Второй метод сложней в отношении монтажа, потому что требует более точных расчетов, зато позволяет сразу же сделать очень жесткую конструкцию, которую не сдует даже сильным ветром. Если вы планируете под крышей сделать мансарду, то необходимо перемычками и распорками очертить контуры комнаты. Перемычки и распорки будут выполнять функцию несущей конструкции стен и потолка, а также увеличат жесткость стропильной системы. Не забывайте устанавливать диагональные распорки, в том числе ветровые, которые сохранят крышу от складывания и расшатывания под ветровой нагрузкой.

Если вы планируете установку слуховых и смотровых окон, то каркасы для них необходимо делать на этапе создания стропильной конструкции, это позволит обойтись без переделок во время настила кровли и установки самих окон. Врезая слуховые и смотровые окна в крышу, которую планируется утеплить, вы должны делать каркас с учетом типа и толщины утеплителя. После окончания сборки каркаса (стропильной системы) приступайте к созданию обрешетки. Для нее используйте доски толщиной 25 мм. Расстояние между досками определяйте исходя из типа кровли, скорости ветра и количества снега зимой. Не делайте расстояние между досками обрешетки больше 50 см, это сильно ослабит кровлю. Если вы решили стелить натуральную черепицу, то необходимо создавать сплошную обрешетку.
