Арки фото из поликарбоната – Как своими руками сделать арки из поликарбоната: фото варианты

• Применение поликарбоната позволяет усилить несущие способности покрытия.
• Расход материала, который требуется для обрешетки сооружения, минимальный: пространственные промежутки у подобных конструкций больше, чем у прямых аналогов.

• Установка является несложной: для этого требуется незначительное количество деталей.
• Небольшой вес позволяет легко производить монтаж любых конструкций, даже сложных и объемных.
• Прозрачность покрытия делает изделие воздушным.
• Надежность обуславливается прочностью используемого при строительстве материала.

На что следует обратить внимание при создании арки

Приступая к строительству, вам следует учитывать следующие критерии:

• размер площадки под арочным покрытием;
• его толщину;
• ветровые и снеговые нагрузки.

Проектируя изготовление арки своими руками, следует помнить, что при превышении максимально допустимого радиуса панель из поликарбоната придет в негодность, потянется или потрескается. Это в свою очередь приведет к недолговечности покрытия.

Чтобы арка не утратила быстро прочность и устойчивость к рассчитанной нагрузке, торцы на листах поликарбоната следует тщательно закрыть. С этой целью используется перфорированная лента, способная препятствовать попаданию внутрь насекомых и пыли. Она также не позволит скапливаться конденсату. Далее устанавливается торцевой профиль. В нем заранее каждые 20-30 см просверливают отверстия с диаметром 3-4 мм, позволяющие конденсату беспрепятственно выходить.

Крепление материала на конструкцию арки производится только с помощью термошайб и соединительных профилей. В процессе установки обязательно соблюдать необходимые правила. Крепеж другим способом здесь является неподходящим, потому что тогда не будет учитываться термическое расширение, что может стать причиной недолговечности совсем не дешевого покрытия.

Процесс монтажа арки

Чтобы строительство сооружения было успешным, нужно знать все его этапы.

• Этап проектирования заключает в себя заблаговременную подготовку эскиза, произведение расчетов с обязательным учетом технических характеристик, максимально допустимых нагрузок и коэффициента термического расширения. После этого осуществляется подбор наиболее подходящих размеров для конструкции.

• На следующем этапе предстоит выполнить резку листов поликарбоната. Приступать к ней рекомендуется только после того, как сделаны все необходимые расчеты. В этом случае вы сможете избежать порчи дорогого материала. Поликарбонат режется с помощью болгарки, специального ножа, пилы или электрического лобзика. В процессе работы постоянно нужно удалять стружку. При этом требуется располагать материал на ровной поверхности, а также необходимо его прочно зафиксировать.

• На последнем этапе листы следует изгибать перед самой установкой с учетом их толщины.

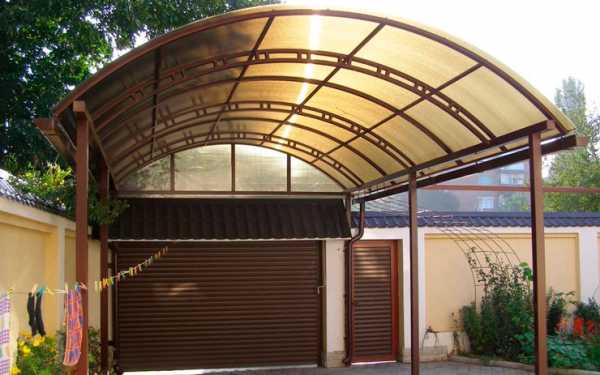

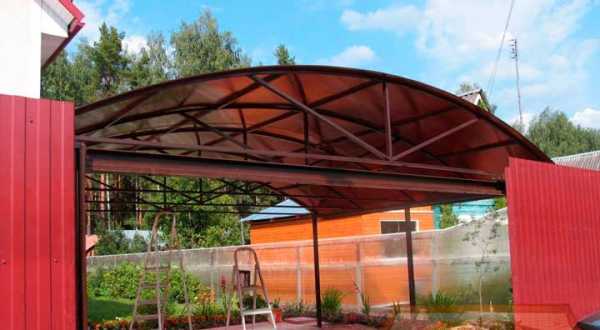

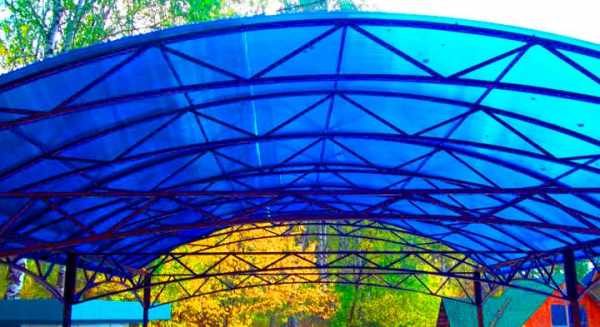

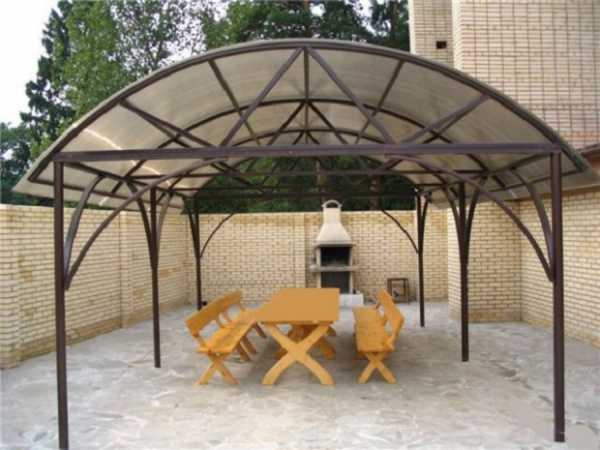

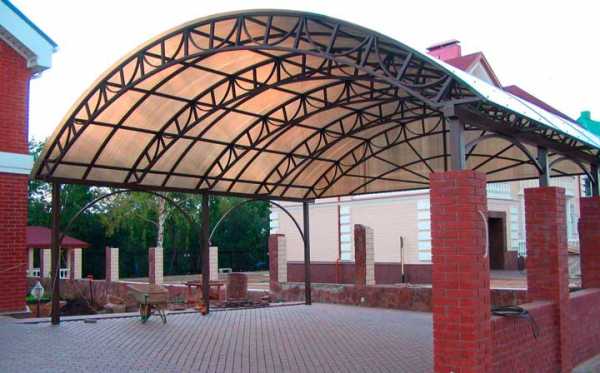

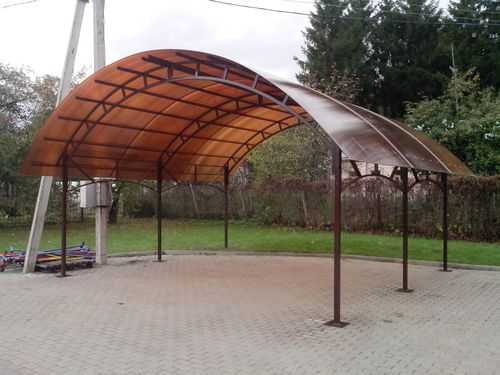

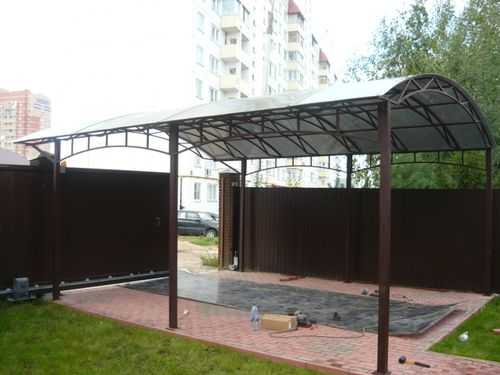

На фото можно увидеть наиболее удачные конструкции, сделанные своими руками. Как видите, их можно изготовить самостоятельно и при этом воплотить любые творческие идеи.

propolikarbonat.ru

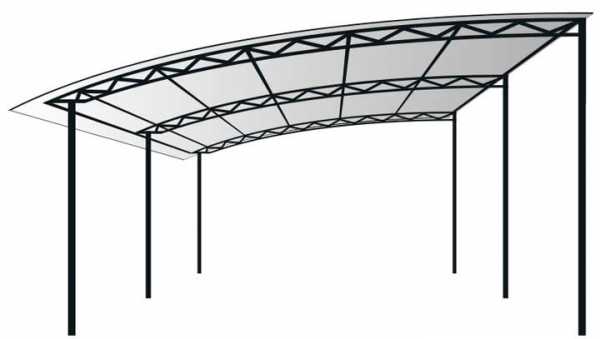

Арочный навес из поликарбоната своими руками: чертежи полуарки

Те из нас, у кого есть дом или дача, не раз задумывались о необходимости уберечь от непогоды автомобиль, укрыться от солнца и дождя в уютной беседке. Удачной является идея строительства своими руками такого доступного в изготовлении сооружения, как арочный навес из поликарбоната.

Достоинства арочных навесов

Прозрачное покрытие арки из поликарбоната призвано защитить от капризов природы то, что находится под навесом.

Навес из поликарбоната – это:

• красивое сооружение, зрелищность которому придает цветовая гама материала;
• конструкция, прочность которой обеспечивается арочным изгибом;
• малозатратная конструкция, позволяющая при увеличенной прочности удешевить стоимость работ, не создавая соединений в виде коньков.Всё, что находится под навесом из поликарбоната, будет защищено от неблагоприятных погодных условий

В строительстве среди существующих материалов достойное место занимает поликарбонат. Хотя он производится в виде монолитных и сотовых листов, для арочного строительства рекомендуется применять сотовый поликарбонат, имеющий ячеистую структуру и обладающий такими преимуществами:

1. Прочный. В 100 раз превышает прочность стекла.
2. Гибкий. Применяется для изготовления панелей с изгибом под разными углами.
3. Безопасный. При высокой температуре не выделяет токсичных веществ. Пр сильном ударе не образует острых осколков.
4. Светопроницаемость составляет от 82% до 93%. Красители позволяют уменьшить этот показатель до 40%.
5. Защитный слой. Он предохраняет от солнечной радиации.
6. Стойкость к агрессивной среде. Она проявляется в долговременной неизменности внешнего вида и технических характеристик.
7. Легкость в обработке режущими инструментами.

Видео «Простой арочный навес под поликарбонат своими руками»

Из этого видео вы узнаете, как самостоятельно сделать арочный навес из поликарбоната.

Технология строительства

Арочные конструкции из поликарбоната при кажущейся простоте формы в процессе проектирования и монтажа требуют применения определенных знаний свойств и особенностей материала. Приступая к работе, внимательно изучите соответствующие информационные материалы.

При сооружении арочного навеса необходимо:

1. Изготовить фундамент.
2. На фундаменте установить опорные стойки.
3. Собрать фермы или их отдельные узлы.
4. Установить фермы на опорах.
5. Соединить фермы поперечинами.
6. Закрепить на фермах металлические профили.
7. В профили уложить поликарбонатные листы.
8. Произвести крепление листов саморезами с термопластичными шайбами.

Для монтажа арочных конструкций из поликарбоната потребуются инструменты:

• болгарка ил ножовка;
• перфоратор;
• шуруповерт;
• нож;
• киянка;
• сверла;
• рулетка;
• карандаш.

А также материалы:

• листовой сотовый поликарбонат;
• профиль торцевой;
• арки стыковочные и промежуточные;
• профиль прижимной на защелке;
• кронштейны;
• болты, гайки, шайбы;
• лента для защиты торцов;
• шайба поликарбонатная.Помимо инструментов, для постройки навеса из поликарбоната, вам также нужно будет
  купить элементы крепления для поликарбоната

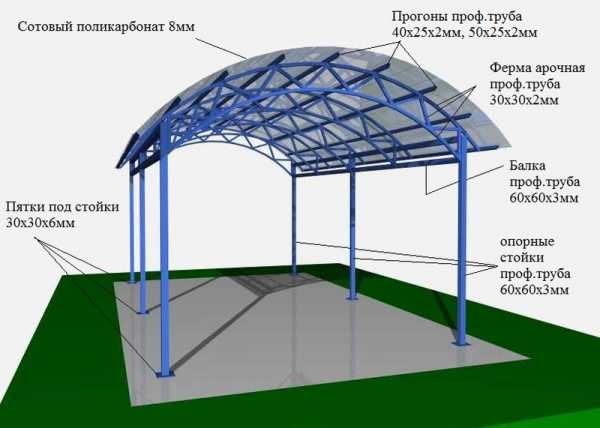

Расчеты и чертежи

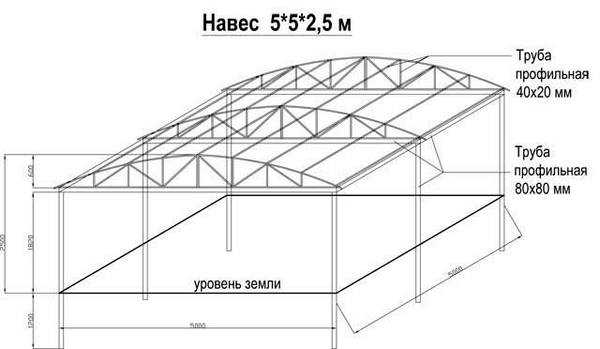

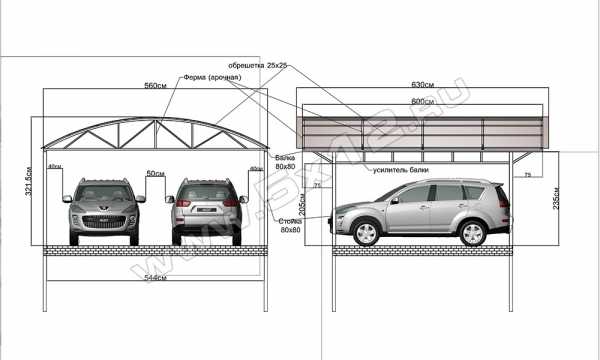

Как обычно в любом строительстве вначале необходимо разработать эскиз объекта.

При создании арочного навеса предстоит выбрать конкретный тип конструкции:

• арочный или полуарочный;
• прямоугольный или криволинейной формы;
• одно- или двухэтажный;
• открытого или закрытого типа;
• деревянный, металлический, бетонный, каменный или кирпичный.

Важное значение для проектирования имеют размеры навеса:

• длина, ширина, высота конструкции;
• высота арочного изгиба, которая характеризует величину изгиба материала;
• расстояние между опорами;
• шаг обрешетки.

В зависимости от ветровой и снеговой нагрузки подбирается сечение профиля и толщина его стенки. При строительстве навеса из поликарбоната высотой до 5 м рекомендуется применять металлический профиль 40*20 мм с толщиной стенки 2 мм.

Конструкцию ферм арочного навеса следует рассчитывать в соответствии со строительными нормами или привлекать к этой работе специалистов.

Стойками для поддержания арок могут служить деревянные брусы, металлические трубы любого профиля, опоры, изготовленные из камня, кирпича, бетона.

Зная основные особенности конструкции и свойства материала каждого элемента сооружения, создается чертеж.

Заливка фундамента

Прочность любого сооружения в немалой степени зависит от прочности фундамента.

Для навеса из такого легкого материала как поликарбонат столбики из толстостенной профильной трубы бетонируются в землю на глубину 70-75 см на расстоянии 1,5-2 м. Для приобретения большей прочности бетону достаточно 1-2 недели.

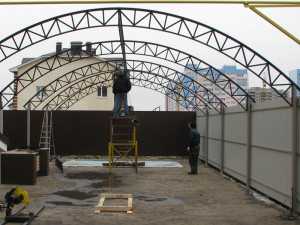

Установка каркаса

Купив необходимые инструменты и материалы, приступаем к монтажу каркаса:

1. В соответствии с размерами чертежа располагаем арки на балке.
2. К балке крепятся кронштейны, которые должны соответствовать материалу самой балки (дерево, металл).
3. Через отверстия в кронштейнах нарезаются отверстия в арке.
4. Производится крепление арки к кронштейнам.
5. К базе арки крепится торцевой профиль.

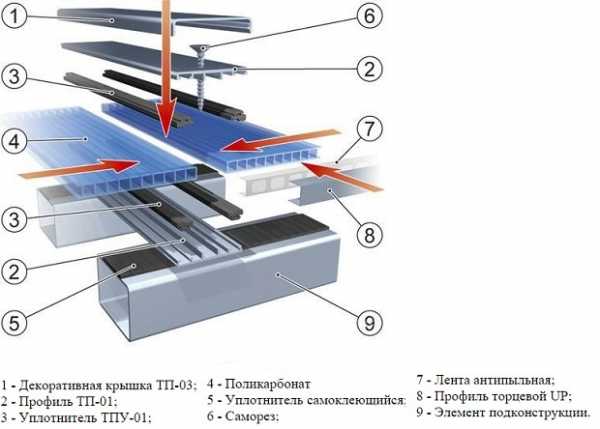

Крепеж полимерных листов

После сооружения каркаса приступаем к установке панелей из поликарбоната:

1. В соответствии с размерами из листа сотового поликарбоната вырезается панель.
2. Для защиты сотовых листов от пыли и влаги их верхние торцы закрываются планкой и самоклеящейся лентой, нижние торцы остаются открытыми для удаления конденсата.
3. Предварительно в листе выполняются отверстия диаметром на 2 мм больше диаметра самореза.
4. Панель помещается на посадочные места профиля – пазы, и прикручивается термошайбами, состоящими из:

• уплотненной шайбы;
• пластиковой шайбы;
• самореза;
• крышки термошайбы.

Устанавливаются крышки на стыковочные арки с защелкиванием. Поликарбонатными шайбами панель крепится на вспомогательных арках.

Изготовленный с соблюдением необходимых требований арочный навес из поликарбоната прослужит вам 25-30 лет. Причем в процессе эксплуатации он не нуждается в дорогостоящем уходе. Достаточно помыть поверхность панелей теплой водой, протерев мягкой тряпочкой или губкой.

polikarbonat.guru

Как построить арочные навесы своими руками из поликарбоната и металла своими руками: Инструкция и чертеж

Что собой представляет конструкция арочного навеса, из каких материалов они изготавливаются. Какой материал лучше – поликарбонат или профнастил. Получите советы и рекомендации по возведения арочных навесов своими руками, а также особенностях ухода за ними. Узнаете, для каких целей используются навесы такого типа. Все это и даже больше вы узнаете из данной статьи.

Арочные навесы – особенности материала и конструкции. Советы по монтаже арочных навесов своими руками

Арочный навес – одно из лучших сооружений на территории частного дома. Навес убережет вас от плохой погоды, будь то дождь, град или снег.

Под навесом можно спрятать автомобиль, поставить под ним беседку и наслаждаться приятным времяпрепровождением прячась от палящего солнца.

Прежде чем начать работы по сооружению арочного навеса, нужно выбрать материал, взвесив при этом все за и против. Важным моментом является правильный расчет радиуса изгиба арки, иначе она в скором времени покроется трещинами и придет в негодность.

Материалы для арочных навесов

Давайте разберем популярные материалы для арочных навесов. Оргстекло – материал, который несколько лет тому назад очень широко использовался для зданий культурного и офисного назначения. Со временем, его заменили на более практичный поликарбонат. Он намного легче по весу, крепче, обладает высоким уровнем пожаробезопасности, делается из пластика.

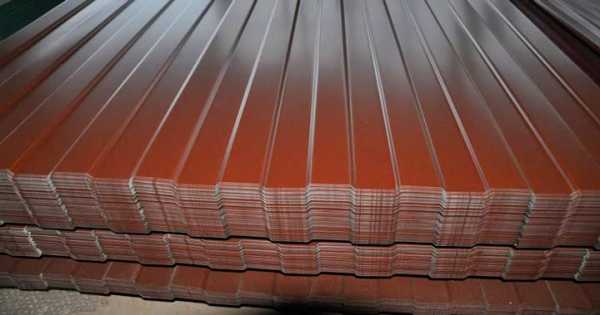

Не менее популярен – профнастил, который, не смотря на то, что  изготавливается из металла, намного легче пластика и прочнее.  Из поликарбоната, профнастила, металлочерепицы и дерева делается крыша. Популярность арочных навесов из поликарбоната и профнастила объясняется тем, что их может соорудить даже новичок в этом деле. Но для конструкций витиеватых форм необходимо приобрести дополнительный инструмент.

Каркас арочного навеса сооружается из дерева или металла. Более практичным выбором будет металл, все же дерево не имеет такой крепкости и надежности. При помощи инструмента для сгибания труб можно придать им любую форму по желанию. Для дерева, к сожалению, это не подходит. Также при помощи художественной ковки можно воплотить любую фантазию в реальность.

 При выборе труб для каркаса, необходимо заранее определиться какую функцию будет выполнять арочный навес: как декоративный элемент в загородном доме или же как круглогодичное укрытие для автомобиля. Во втором случае следует учитывать вес снега лежащего на навесе и снеговые лавины, которые будут время от времени сходить с крыши.

Стойки опоры изготавливают из профилированной трубы. Для начала нужно определиться на какой глубине конструкция уйдет в бетонный фундамент,  на какую глубину конструкция «утонет» в бетонном основании, это повлияет на длину труб взятых в работу. Для более прочной крыши из нескольких арок берут поликарбонат, он плотнее по структуре. Если кровля тяжелая, количество арок уменьшают. Арочные навесы сооружают с учетом равномерного распределения веса, допускается использование профильных труб соединенных методом сварки.

Арочные навесы из поликарбоната своими руками. Плюсы и минусы материала

Арочные навесы своими руками

При правильном предварительном расчете и наличии чертежа конструкции, арочные навесы сооружаются легко. Для начала необходимо залить фундамент бетоном, далее поставьте арки на столбцы. Легче работать с компаньоном, который поможет ровно закрепить арку, без наклонов. Объедините фермы и стойки, а с арками свяжите направляющие. После того, как навес будет собран, покройте его средством против коррозии и краску.

Возвратитесь к сборке навеса. На поликарбонате сделайте отверстия на дистанции не более 30 см. Зафиксируйте прокладки из резины и объедините каркас и поликарбонат.

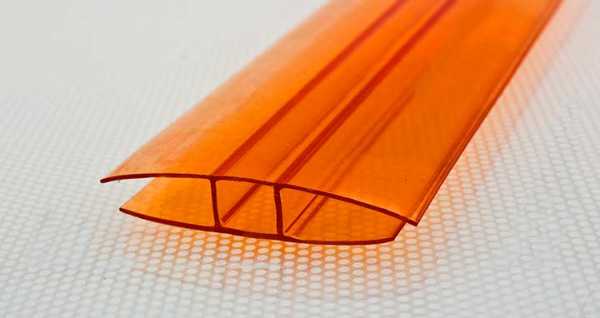

Также можно применять разъемные профили для соединения поликарбоната. Алюминиевый профиль применяется для прикрытия открытых срезов. Для этого в профиле делают отверстия для слива. Присоединяя навес к зданию, промажьте стыки панелей герметиком, во избежание появления ржавчины.

Чтобы сделать навес из профнастила, в первую очередь необходимо соорудить каркас. Конструкция навеса обусловлена размерами арки и углом изгиба.

Специалисты считают, что чем меньше угол уклона, тем выше высота изгиба или волны профиля профнастила.

Фермы крепите горизонтально на стойки навеса, потом закрепляйте листы профнастила при помощи саморезов в количестве 8 шт./1 м².

Достоинства арочных навесов из поликарбоната:

• Многофункциональность. Арочные навесы используются повсеместно и не имеют никаких ограничений.
• Технологичность.
• Скорость установки. Арочный навес имеет небольшой вес, который позволяет устанавливать его на недорогой фундамент, и монтировать за предельно короткие сроки.
• Дешевизна. Все необходимые материалы для создания арочного навеса имеют невысокую цену и доступны каждому желающему иметь такую конструкцию у себя во дворе.
• Демонтирование. Арочные навесы можно так же легко разбирать, как и устанавливать. При этом все составляющие сберегают свой первоначальный вид и навес можно установить потом в любом месте по желанию.

Технические характеристики поликарбоната:

• Упругость материала дает возможность гнуться под тяжестью, без образования трещин.
• Светопрозрачность поликарбоната избавляет она необходимости использовать вспомогательное освещение.
• Легок в уходе, на поверхности не собирается пыль, не размножаются мухи.
• Просто в обработке и креплении. Легко режется, не образовывает сколов, не деформируется.
• Пожароустойчивость. Разрешен для использования в местах большого скопления людей.

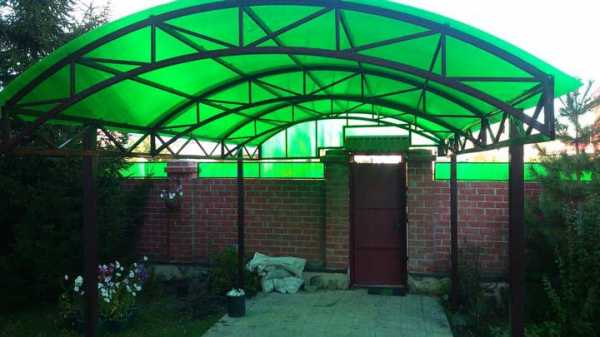

Конструкция арочных навесов

Вертикальные опорные столбы. Изготавливаются из труб с толстыми стенками.

 Для предохранения от коррозии используют покрытие красками из порошка.

Также возможна дополнительная защита от ветра.

Фермы. Направление – принимают на себя нагрузки в виде снега и ветров. Являются фундаментом для удерживания покрытий из поликарбоната. Фермы для арочного навеса – самая сложная конструкция в установке арок, которую выполняют профессионалы.

Основание. Устройства закрепляются анкерами, крепятся к закладным металлическим площадкам или ставятся на намеренно подготовленных фундаментах.

Арочные навесы идеальное решение, если вы хотите установить их над:

• Бассейном;
• Беседкой;
• Стоянкой для машины;
• Балконом;
• Площадкой для детских игр;
• Зоной барбекю;
• Летним душем.

Особенности арочных навесов из поликарбоната

Химическая промышленность не стоит на месте, предлагая покупателям новые технологические решения.

 Поликарбонат – это пластиковый полимер, из которого изготавливают сотовые и монолитные  продукты.

Данный материал имеет ряд существенных плюсов:

• Легкость монтирования;
• Эстетическая привлекательность;
• Надежность;
• Воздушность;
• Выносливость солнечных лучей;
• Цельность конструкции;
• Легкость в уборке;
• Добротность;
• Плавность и подвижность;
• Разнообразие цветовой палитры;
• Водоупорность.

Каркас арочного навеса лучше всего делать из металла, а именно из нержавеющей стали. Такие навесы способны прослужить годами, не требуя к себе особого ухода.

Выбирая поликарбонат, обращайте внимание на то, есть ли на поверхности пленка для защиты от солнца. Такой материал годится для навесов, которые будут укрывать вас жарким летним днем от палящих лучей. В случае, если арочный навес предназначен для укрытия цветов и других декоративных растений, материал берется без пленки. Помним о том, что растения нуждаются в ультрафиолете. Планируя арочный навес над беседкой, выбирайте темный поликарбонат с пленкой.

Несмотря на всю универсальность и неприхотливость в уходе арочные навесы, все же требуют уборки. После таяния снега, весной, такие навесы имеют печальный вид. Для того, чтобы почистить крышу необходимо для начала полить ее водой. Таким образом, вы смоете всю пыль. Затем поверхность необходимо протереть мягкой тканью, смочив ее мыльным раствором. Моющие средства лучше всего брать на основе спирта. Они прекрасно удаляют налет, а поверхность после этого сияет. В конце, вещество смывают водой и вытирают насухо. Для мытья поликарбоната нельзя использовать грубые щетки и материалы, имеющие мелкие частицы. Они могут поцарапать и основательно испортить внешний вид навеса.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

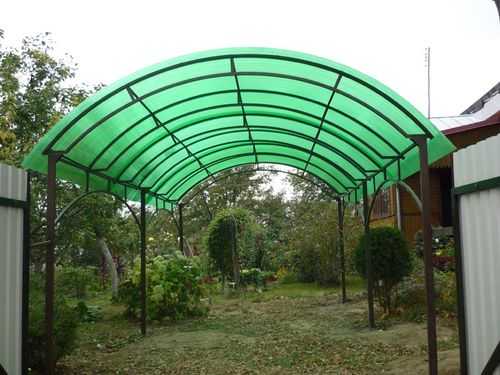

Фото арочных навесов из поликарбоната — как сделать поликарбонатную арку

Технологии и дизайн современного строительства не стоят на месте и постоянно совершенствуются. Смелые и неожиданные формы и архитектура различных зданий и сооружений требуют применения новых отделочных материалов. Наиболее популярным материалов для создания прозрачных поверхностей является поликарбонат — легкий и прочный полимерный пластик. Гибкость этого пластика позволяет создавать из него кровельные и фасадные конструкции самых различных криволинейных форм.

На заметку: Наиболее распространенной конструкцией, применяемой в строительстве, как частного, так и промышленного масштаба, являются арочные навесы из поликарбоната.

Сооружения подобного типа можно встретить, и во дворе дачи, и в центре мегаполиса.

Преимущества поликарбоната

Поликарбонат выпускается в виде монолитных и сотовых панелей, которые имеют различные параметры по размеру, весу, физическим и химическим свойствам. Как правило, для изготовления арок из поликарбоната используются сотовые (ячеистые) плиты. Выбор в пользу пустотелого полимера обусловлен его несомненными достоинствами, которые выделяют его среди других облицовочных материалов.

К достоинствам сотового поликарбоната относятся такие его качества:

1. Высокая ударная прочность, которая превышает аналогичный показатель силикатного стекла более, чем в 100 раз. Пластик толщиной более 25 мм может использоваться для создания прозрачных крыш и фасадов.
2. Гибкость. Изгибая панели под различным углом, можно создавать красивые, прочные и практичные конструкции.
3. Безопасность. Поликарбонат не выделяет вредных веществ в окружающую среду даже при сильном нагревании. Если панель подвергается критическому ударному воздействию, то она не разрушается на острые и опасные осколки, а сохраняет целостность, покрываясь трещинами.
4. Высокая светопроницаемость. Листы пластика, в зависимости от толщины, пропускают от 82 % до 93 % естественного света. Кроме этого, лучи, преломляясь в ячейках панели, создают мягкое, равномерное освещение. Добавление в полимер красителей позволяет уменьшить степень освещенности до 40 %.
5. Защита от ультрафиолетового излучения. Нанесение на поверхность панелей специального защитного слоя позволяет изолировать пространство под арочной конструкцией из поликарбоната от губительного воздействия солнечной радиации, а саму панель от преждевременного разрушения.
6. Низкая теплопроводность. Воздух, заключенный между пластинами листа полимера является отличным изолятором, как от перепадов температуры, так и от громких звуков. 8-мм сотовая панель имеет степень теплоизоляции как у однокамерного стеклопакета.
7. Стойкость к окружающей среде. Поликарбонат не гниет, не плесневеет, не интересует насекомых и грызунов. Его физические параметры не меняются от изменения температуры.
8. Низкий удельный вес, который в 20-25 раз меньше, чем у силикатного стекла. Это свойство позволяет создавать изящные, красивые арочные крыши из поликарбоната с использованием облегченного каркаса и опор. Кроме этого, небольшой вес панелей позволяет работать с ними без применения дорогостоящего подъемного оборудования.
9. Простота обработки. Листы пластика легко пилятся, режутся и сверлятся обычными бытовыми строительными инструментами.

При соблюдении технологии хранения, перевозки, монтажа и обслуживания арочные навесы из поликарбоната в течение десятилетий могут сохранять презентабельный внешний вид и высокие эксплуатационные качества.

Достоинства арочных конструкций

Арочные козырьки и навесы из поликарбоната являются наиболее распространенными архитектурными изделиями, применяемыми при создании прозрачного кровельного покрытия. Этому есть вполне логичное объяснение.

Так, арочные конструкции обладают такими очевидными достоинствами:

1. Несомненная красота и изящность сооружения. Использование несущей конструкции небольшого сечения позволяет создать зрительную иллюзию, будто арка парит в воздухе. Использование и сочетание различных цветов придает еще больше зрелищности этим сооружениям. Примеры фото арочных навесов из поликарбоната демонстрируют, какие сооружения можно создать, используя современные технологии, фантазию и творческий подход.
2. Высокая прочность конструкции. Благодаря внутреннему напряжению, возникающему из-за изгиба, панели становятся более прочными. Арочная форма кровли не дает снегу на ней задерживаться. Она устойчива к ветровой нагрузке, благодаря высоким аэродинамическим качествам.
3. Практичность. Длина панели (а она составляет 12 м) позволяет создавать крыши и навесы полукруглой формы без использования конькового соединения наверху конструкции. Это не только увеличивает ее прочность, но и значительно уменьшит стоимость работ и материалов.

Арочные конструкции достаточно просты в сборке. Как правило, для изготовления одного пролета используется цельный лист, который укладывается в соединительный профиль.

Область применения

Благодаря красоте и практичности, арочные конструкции из поликарбоната приобрели необычайную популярность в различных областях человеческой деятельности.

Так, они широко используются для возведения:

1. Навесов. Навесы применяются в частном строительстве для автомобилей, детских площадок, летних бассейнов и душей, площадки для мангала или барбекю. В коммерческой деятельности навесы устанавливаются над летними кафе, остановками общественного транспорта, около входа в магазины, рядом с киосками и павильонами.

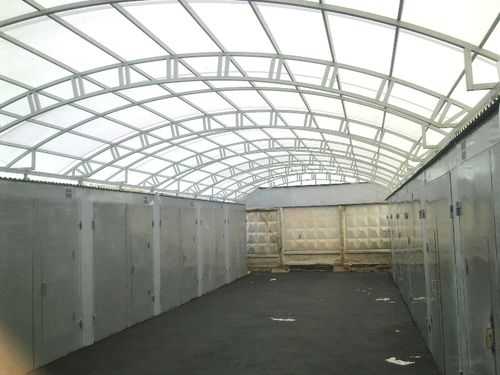

2. Арочных крыш. Сооружения подобного типа применяются для остекления торговых и развлекательных комплексов, вокзалов, аэропортов, крытых стадионов и зоопарков. В оранжереях и дендропарках сотовый поликарбонат применяется для естественного освещения растений в течение всего года.

В отличие от облицовки из силикатного стекла, которое образует множество острых осколков при разрушении, остекленные поликарбонатом кровли и фасады абсолютно безопасны для людей, животных и растений.

Технология строительства арок

Возведение арочных конструкций из пластиковых панелей проводится с соблюдением определенных правил и учетом особенностей этого материала. Перед тем, как сделать арку из поликарбоната, следует ознакомиться с нюансами, которые свойственны данному процессу. Только с их учетом можно провести грамотное проектирование и качественную установку.

Технические характеристики

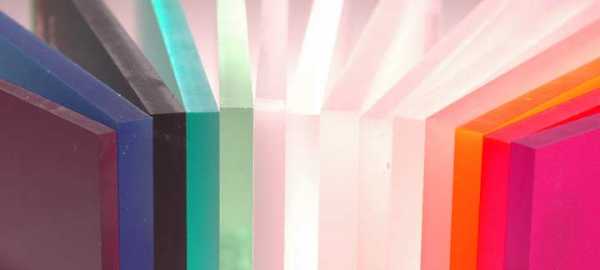

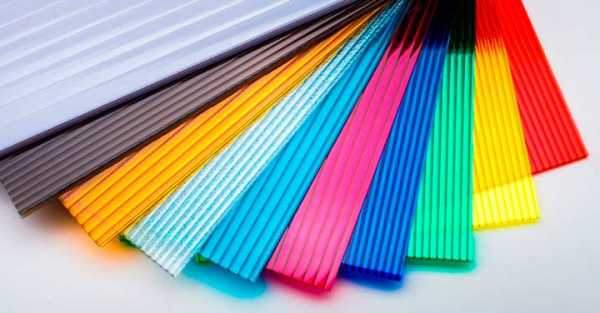

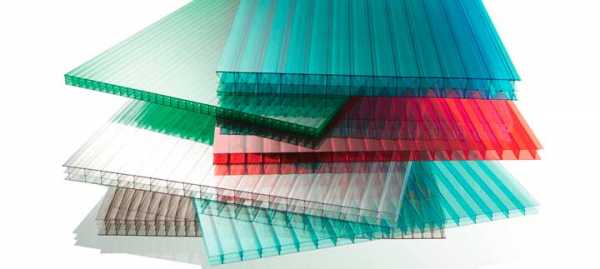

Сотовый поликарбонат выпускается в виде панелей, которые имеют различный размер, цвет и удельный вес. Кроме этого, для изделий различной толщины существует минимально допустимый радиус изгиба. Зная эти характеристики, можно легко рассчитать конфигурацию несущей конструкции и потребность в материалах.

Основные характеристики сотового поликарбоната приведены в таблице:

Толщина панели (мм)	Вес 1 м²(г)	Вес 1 панели2,1 м × 12 м(25,2 м²)	Минимальный радиус изгиба(см)
4	800	20,0	70
6	1300	32,8	90
8	1500	38,0	120
10	1700	42,8	150
12	2500	63,2	190
16	3300	83,2	240
25	3700	93,2	380
32	4100	103,2	480
40	4900	123,6	550

Промышленность поставляет на строительный рынок плиты сотового поликарбоната с такими параметрами:

Размер:

• толщина — 4, 6, 8, 10, 12, 16, 25, 32 и 40 мм;
• длина — 3, 6 и 12 м;
• ширина — 2,1 м.

Цвет:

• прозрачный;
• бронза;
• цветной (желтый, синий, зеленый, красный).

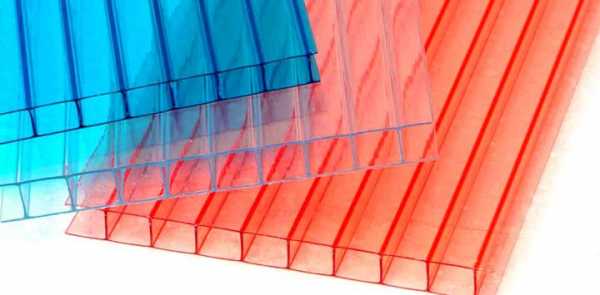

В зависимости от толщины, панели состоят из 2,3,4 и 5 слоев. Прямо пропорционально их количеству увеличивается прочность и уменьшается гибкость и светопроницаемость.

Особенности сборки

Прочность и долговечность арочной конструкции из сотового поликарбоната зависит от правильности выбора материала и соблюдений правил монтажа.

Это такие основные правила:

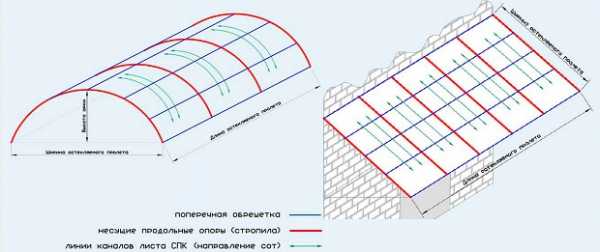

• панели можно гнуть только в направлении ребер жесткости;
• торцевые части листов необходимо оклеивать специальной, паропроницаемой лентой;
• учитывать толщину пластика, чем она меньше, тем чаще должна быть ячея обрешетки;
• при расчетах несущей конструкции учитывать, не только вес кровли, но и ветровую и снеговую нагрузку;

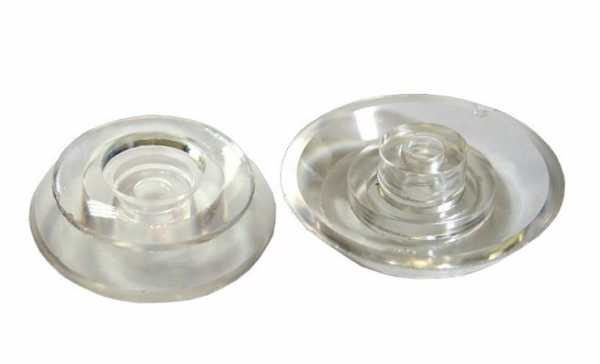

• для крепления панелей использовать только специальный материал — термошайбы, профили, торцевые ленты и уплотнители;
• во время установки учитывать тепловую деформацию поликарбоната, которая составляет 0,05 мм/м/°С.

При гарантийном сроке на поликарбонат 10 лет, правильно собранные арочные навесы могут эксплуатироваться до 25-30 лет без потери качества.

Видео про поликарбонатные арочные навесы

polikarbonatus.ru

расчет, чертежи, сделать своими руками

Поликарбонат — хороший современный материал для изготовления светопрозрачных конструкций различного назначения: козырьков, навесов, теплиц, террас. Гибкость материала и наличие его в продаже в виде листов большого размера с разной толщиной, позволяет проектировать конструкции самой замысловатой формы. Для создания навесов используется каркас из стропильных ферм и опоры. Каркас можно изготовить из металла или дерева.

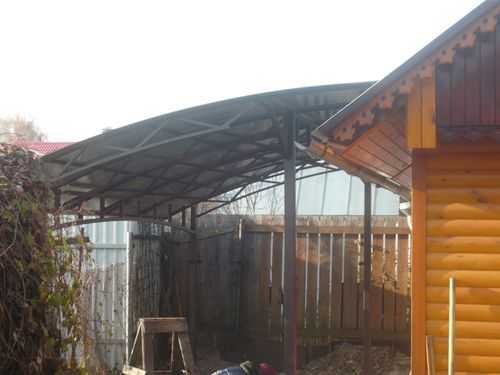

Делаем арочный навес

Сварные металлические каркасы более удобны. С их использованием можно конструировать изделия довольно сложных форм, позволяющие перекрывать большую площадь, а сам каркас, при этом, не будет излишне массивным. Для создания металлического каркаса используют металлический профиль различного сечения. Размеры сечения выбранного профиля будут зависеть от площади светопрозрачной кровли.

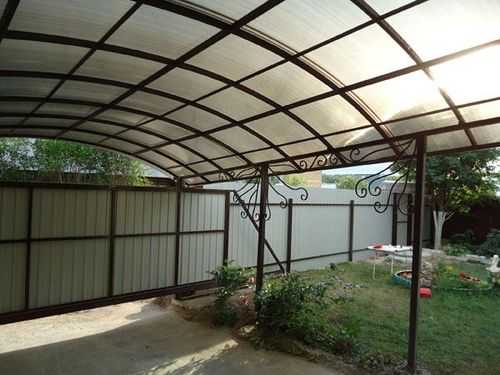

Одним из популярных изделий из поликарбоната является навес для автомобиля. Спроектировать и построить перед своим домом арочный навес из поликарбоната для авто, по силам любому, кто обладает знаниями для расчета нагрузки на стропильные фермы, имеет в своем распоряжении сварочный аппарат, отрезную шлифовальную машину, другие инструменты, и умеет ими пользоваться.

Стоит ли браться?

Как бы ни хотелось сделать своими руками навес для авто, бассейна или хотя бы, террасы перед домом, но построить такие сооружения, используя советы из интернета, типа: «…для постройки арочного навеса вам потребуется старая, пришедшая в негодность арочная теплица» – невозможно.

Придется смириться с тем, что для постройки чего бы то ни было, вам потребуются хорошие материалы, инструмент, и профессиональные умения. Ну, или, помощь профессионалов и финансы, для оплаты профессиональной помощи.

Основа любой постройки — проектирование

Москва не сразу строилась, а с профессиональными умениями не рождаются. Попробуем, прежде чем замахиваться на конструкции, типа навеса для авто, сделать своими руками арочный козырек из поликарбоната. Сделать сварной металлический каркас мы не можем, а старая арочная теплица, даже если она каким-то чудом завалялась на верхней полке в шкафу, нам не пригодится.

Поэтому, основу для покрытия из поликарбоната будем делать из дерева. Предположим, что мы хотим изготовить дугообразный козырек-навес над входом в дом. Его размеры — 1500 мм в ширину, 1200 мм — длина выноса вперед, и высота дуги арки — 400 мм в крайней точке.

Учитывая, что размер предполагаемой конструкции небольшой, то для изготовления консолей-ферм, на которые ляжет покрытие из поликарбоната, в качестве материала выберем толстую фанеру. При достаточной обработке такое изделие будет выглядеть вполне декоративно.

Для начала работ сделаем чертеж будущей фермы. Конечно, можно рассчитать длину дуги, зная

половину длины хорды и высоту подъема арки, но учитывая, что размеры заготовки небольшие, то можно обойтись без изготовления чертежей и расчертить требуемую деталь прямо на листе фанеры.

Покупаем материалы

Для нашего козырька нам потребуется:

• лист фанеры, толщиной 21 мм;
• брусок на обвязку, 50х50 мм, — 5 шт, длиной 3 метра;
• брусок на поперечные стяжки, 20х40, — 1шт, диной 3 метра;
• поликарбонат, толщиной не менее 6 мм;
• саморезы по дереву, 55х3,5 мм;

• крепеж для закрепления козырька к стене — в зависимости, от материала стены;
• штатный крепеж для поликарбоната с термошайбами;

• конечные профили для поликарбоната;
• антисептик для дерева;
• краска или лак для дерева, предназначенные для наружных работ.

Делаем козырек из поликарбоната

На листе фанеры размечаем две детали консолей для крепления поликарбоната. Форма консоли — по вашему усмотрению. Для облегчения конструкции и декоративности можно в детали из фанеры сделать отверстия, например, круглой формы.

1. Размеченные детали вырезаем при помощи лобзика. Будет лучше, если лист фанеры предварительно разрезать на две части, разметить деталь консоли, потом при помощи струбцин прочно соединить два листа, и выпиливать одновременно. Тогда получится две абсолютно идентичных детали. Всю предварительную обработку деталей — вырезание, выпиливание отверстий, разметку крепления поперечных брусков, лучше производить не снимая скрепляющих струбцин.
2. Согласно разметке, нарежьте бруски на необходимую длину. Обработайте полученные детали при помощи шкурки. И начинайте сборку конструкции. В итоге должна получиться рама из брусков, с боковыми стенками из фанерных деталей. Процесс сборки вы можете видеть на фото.
3. Собранную конструкцию покрываем антисептиком, декоративным покрытием — краской или лаком, тщательно высушиваем.
4. Вырезаем требуемого размера кусок из поликарбоната, учитывая размеры конструкции и желаемые свесы, и при помощи специального крепежа для поликарбоната закрепляем на каркасе. Полученную конструкцию монтируем на стену над дверью. И наслаждаемся тем, что своими руками мы соорудили арочный козырек над дверью.

Если полученным результатом довольны и вы и ваши домашние, то теперь, используя полученный опыт, можно переходить к самостоятельному изготовлению более сложных конструкций.

Автор:
Антон Ермолов

propolikarbonat.ru

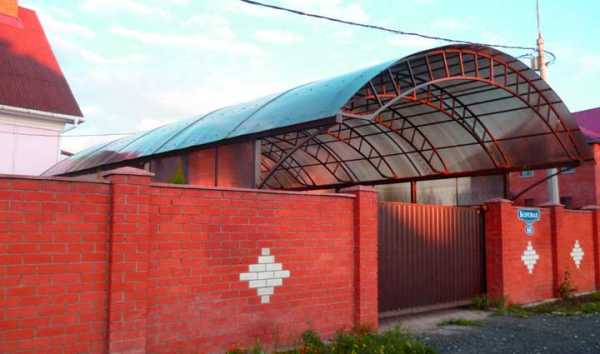

расчет для монтажа своими руками. Как сделать навес для авто

Обустройство территории загородного дома нередко занимает много времени. Собственники всегда стремятся улучшить комфорт и внешний вид приусадебного участка. Самой востребованной и популярной конструкцией являются навесы из поликарбоната. Они выполняют функции защиты, а если при проектировании учитывать особенный внешний вид – их можно гармонично вписать в общий ландшафтный дизайн.

Основные требования к конструкции ↑

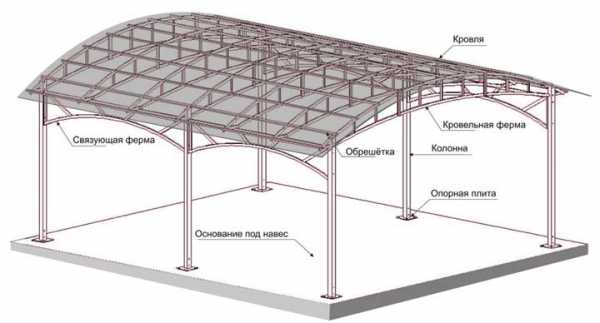

Что же представляет собой это на первый взгляд несложное строение? Состоит оно из опор и фермы, на которую устанавливаются листы полупрозрачного пластика.

С точки зрения практического применения, навес из поликарбоната может защищать от дождя и снега автомобиль или служить основой для беседки. Исходя из этого материал изготовления конструкции должен соответствовать следующим требованиям:

• Не терять свои технические показатели внешнего вида под воздействием внешних погодных факторов.
• Сохранять целостность даже при сильных порывах ветра.
• Выполнять функции защиты от прямых солнечных лучей, при этом обеспечивая должный уровень естественного освещения.

В качестве материала изготовления подконструкции (опор из фермы) можно использовать профильные трубы, деревянные брусья или специализированные алюминиевые системы. Последние отличаются высокой стоимостью, поэтому чаще всего навес для машины изготавливают из подручных средств своими руками.

скатные навесы

Важно учитывать толщину и форму листа. Если предусмотрен большой радиус изгиба — рекомендовано использовать сотовые модели толщиной от 8 до 10 мм. Для арок с малым радиусом можно применять монолитный поликарбонат до 6 мм. Лучше всего для этого подойдет волновой, так как он имеет повышенные прочностные характеристики.

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

• Оптимальное расстояние между несущими опорами.
• Рекомендуемый шаг обрешетки.
• Расход материалов для основы и количество поликарбоната, его размеры.

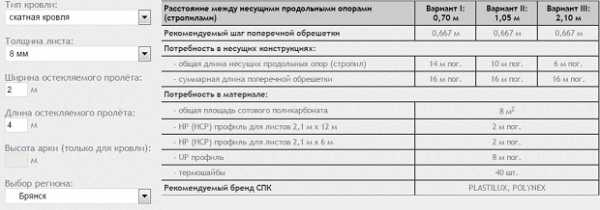

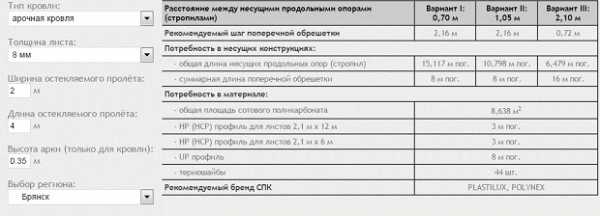

Для примера ниже показан вариант расчета различных видов.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки ↑

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

арочные навесы из поликарбоната

Фермы ↑

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки ↑

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет

Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

Самостоятельная установка ↑

Определившись со всеми составляющими и формой конструкции можно приступать непосредственно к процессу изготовления. Для этого понадобятся следующие инструменты и материалы.

1. Угловая шлифовальная машина – болгарка. Потребуется для отрезания заготовок и зачистки сварных углов.
2. Сварочный аппарат. В случае его отсутствия можно заказать изготовление требуемых компонентов у профессионального сварщика.
3. Дрель и сверла по металлу.
4. Рулетка, строительный уровень.
5. Защитная, одежда, очки, маска сварщика.

Расход материала был дан выше, поэтому стоит подробнее рассказать о порядке изготовления навеса – как его сделать и установить. Сначала необходимо сделать столбчатый фундамент для установки стоек. Его габариты должны быть на 5-7 см больше, чем размеры опорной пластины. Технология изготовления может быть различной – заливная, из кирпичей или шлакоблоков. Рекомендуемая глубина — 0,5 м. Но она может изменяться в большую сторону в зависимости от состава грунта. Для песчаника чаще всего делают глубину фундамента от 0,6 до 0,8 м.

После заливки необходимо подождать 7-14 дней для окончательного застывания материала. Если делать монтаж стоек раньше – существует большая вероятность их наклона. Для защиты от влаги поверхность столбчатого фундамента покрывается рубероидом или битумной мастикой. Для уменьшения трудоемкости работ еще в процессе заливки фундамента можно установить в него крепежные штыри. Их высота относительно поверхности конструкции должна превышать толщину пластин на 3-2 см.

Совет

Рекомендуется изготавливать секции – стойки по одной стороне крепятся между собой фермами.

Посмотрите на видео, как устанавливаются арочные навесы из поликарбоната.

Затем выполняется монтаж навеса из поликарбоната — несущих конструкций. Следующий этап – крепление фермы. Она соединяет все элементы в общий каркас.

При порезке и установке листов поликарбоната следует знать такие правила:

• Учитывается температурное расширение пластиковой поверхности. Крепление листов к ферме должно выполняться только с помощью специальных термошайб, которые компенсируют это явление. Их не нужно туго прикручивать.
• Торцы листов обрабатываются паропроницаемой лентой. Это касается только сотовых моделей.
• Сторона, обращенная наружу, должна находиться в заводской упаковке. Это защитит от естественного выцветания и изменения цвета листа.
• Ребра жесткости должны располагаться по дуге. В случае монтажа монолитного волнового покрытия направление изгибов также должно совпадать с арочными элементами.

Предварительно рекомендуется обработать стальную конструкцию антикоррозийными материалами – грунтовкой и краской. Идеальный вариант, когда их поверхность была окрашена в заводских условиях.

Таким образом можно самостоятельно изготовить навес из поликарбоната. Но следует помнить, что перед приобретением материала и сборкой обязательно следует расчетная часть. Именно она определит эксплуатационные и технические качества всего строения.

© 2019 stylekrov.ru

stylekrov.ru

Навес арочный из поликарбоната | Все о поликарбонате   Все о поликарбонате

Для защиты от атмосферных осадков отдельных площадок (беседки, террасы, место для стоянки автомобилей и т.д.) используют стационарные сооружения – навесы. Навес представляет собой кровлю, которая располагается на опорах. Навесы бывают разных типов, и выполняются из различных материалов, но чаще всего встречается навес арочный из поликарбоната.

Достоинства навеса из поликарбоната

• материал сохраняет свои свойства в температурном диапазоне от -50 до 120°С, что позволяет его использовать в качестве надёжного кровельного материала;
• благодаря хорошим теплоизоляционным свойствам беседки и террасы, выполненные с использованием поликарбоната, в жаркое время года не будут сильно прогреваться;
• навес получается лёгкий по весу (по сравнению с другими кровельными материалами), что позволяет снизить затраты на материалы для каркаса;
• поликарбонат достаточно прочный и гибкий;
• изготавливается как прозрачный, так и цветной, а сотовый поликарбонат может быть двухцветным;
• он не выгорает на солнце и длительное время сохраняет свой первоначальный внешний вид;
• поликарбонат относится к категории не горючих материалов, поэтому и навес, выполненный с его применением пожаробезопасен;
• благодаря прозрачности материала, навес из него выглядит лёгким и воздушным;
• срок эксплуатации поликарбонатных листов 15-20 лет;
• при уходе за навесом достаточно промыть его водой.

Недостатки навеса из поликарбоната

• при нарушении защитной плёнки от УФ лучей поликарбонат быстро теряет прозрачность, желтеет и мутнеет;
• для очистки от грязи нельзя применять вещества, которые могут разрушить защитный слой.

Арочный навес используется для оформления козырька над входной дверью, для защиты площадки летнего кафе, места отдыха на даче, спортивной площадки или бассейна. Часто можно встретить арочный навес из поликарбоната для автомобиля. Причём такие навесы могут изготавливаться как для одной машины, так и для нескольких.

Арочный навес своими силами

Для автомобиля такой тип навеса можно изготовить самостоятельно, при этом сэкономив на работе строительной бригады.

Перед началом работ необходимо создать проект навеса, что позволит избежать лишних финансовых и временных затрат.

Перед началом работ выбранную площадку для навеса разравнивают. С помощью бура выкапывают ямы для стоек навеса (на расстоянии 1-1,5м). Далее устанавливают опоры или закладные детали и бетонируют. Стойки устанавливаются строго вертикально. Закладные детали используются в том случае, если планируется создание разборного навеса. Через два-три дня приступают к бетонированию площадки.

Площадка должна выдерживать вес автомобиля и быть по размерам больше самого навеса. Для неё желательно предусмотреть уклон, по которому дождевая или талая вода будет стекать, не застаиваясь.
Для изготовления каркаса чаще всего используются деревянные или металлические конструкции. При использовании деревянных опор необходимо перед их установкой предусмотреть их обработку антисептическим составом для предохранения опор от гниения и огня.

Далее выполняется верхняя обвязка по периметру навеса, к которой уже крепятся поперечные детали конструкции каркаса.

И последним шагом в строительстве навеса является покрытие его поликарбонатными листами. Для использования в качестве кровли выбирают листы из поликарбоната толщиной 6-8мм. Для резки листов можно использовать специальный строительный нож.

Для создания арочных конструкций необходимо гнуть поликарбонат. Сотовый поликарбонат гнётся по длине сотов, поэтому в арочных конструкциях листы располагаются таким образом, чтобы изгиб приходился по длине сотов, а не поперёк.

Далее листы закрепляются на конструкции с помощью саморезов и термошайб. Крепить поликарбонат нужно аккуратно, не перетягивая, чтобы не повредить края отверстий. Для соединения листов между собой используются Н-образные профили. При соединении листов обязательно нужно оставлять зазоры 3-5 мм в качестве компрессионного шва.

Арочный навес из поликарбоната своими руками это не очень сложная конструкция, создать ее можно при вложении минимума средств и денег. Надеемся, наши советы и рекомендации помогут в воплощении ваших задумок!

Желаете сделать качественную защитную конструкцию? Тогда прочитайте про односкатный навес из поликарбоната, данный вид построек отлично защищает от осадков и имеет массу других преимуществ.

Поликарбонат имеет массу воплощений, например, из него делают пленку, http://moypolikarbonat.ru/plenka-polikarbonatnaya-ee-primenenie-i-svoystva/ здесь вы можете прочитать о преимуществах и применении такой пленки.

Читайте также и другой интересный материал:

♦  Рубрика: Навесы.

moypolikarbonat.ru
