что это такое, как работает, ИК пленка

В доме всегда должна поддерживаться комфортная температура воздуха. Часто для этих целей монтируется теплый пол. Не всегда есть возможность установить электрический или водяной подогрев. Отличная альтернатива – инфракрасные пленочные теплые полы.

Что такое инфракрасный пленочный теплый пол

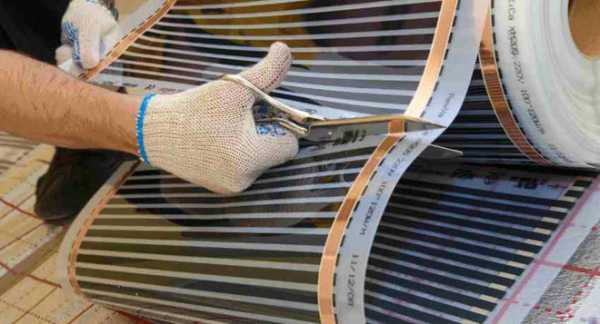

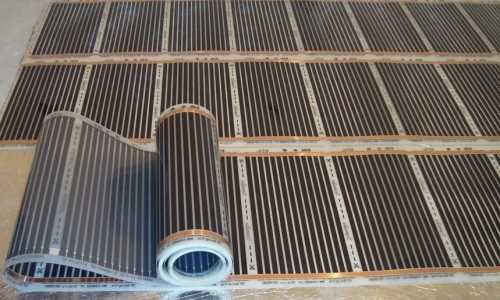

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, что запаяна в полиэстеровую или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие шины. Чаще всего это полосы из серебра и меди. Именно по ним передается электрический ток. После того, как он проходит через карбон выделяется тепло.

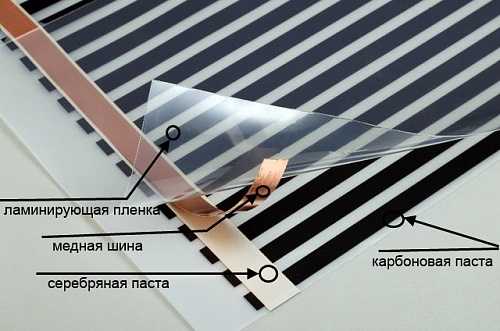

Токопроводящие полосы собираются в секции, между каждой из них присутствует разделительная полоса. По ней удобно разрезать материал. Преимущество такой системы заключается в том, что если одна полоса выйдет из строя, то все остальные будут продолжать работать.

СПРАВКА. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. В толщину пленка от 0,2 до 2 мм.

Пленочные типы пола безопасны для здоровья человека. Инфракрасный теплый пол не формирует электромагнитные волны. За счет прогрева мебели температура воздуха в комнате ниже, но при этом она достаточно комфортная. При нагреве предметов не происходит движение воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Такой тип напольного покрытия полностью нейтрален. Он не создает никаких шумовых, химических и механических воздействий.

Принцип работы

При включении инфракрасного углеродного пола ток проходит по радиоуглеродным полосам. Такой пленочный пол состоит из двух слоев. Первый – пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Она наноситься на пленку в виде ровных или изогнутых полос. Пол с ровными полосками нагревательных элементов будет стоить дороже.

При включении покрытие нагревается равномерно. В первую очередь прогревается не воздух, а предметы в помещении. Эффективность работы такого типа обогрева зависит от правильности планировки комнаты. Если проектирование помещения неправильное, то возможен перегрев мебели и стен.

Принцип работы инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятных запах и бактерии.

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

  • высокотемпературная ИК пленка;
  • низкотемпературная;
  • универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

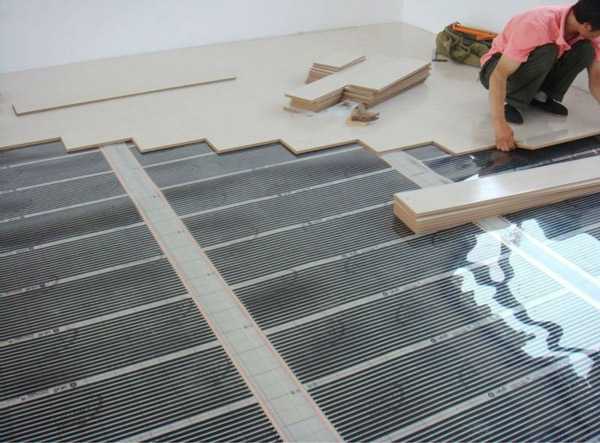

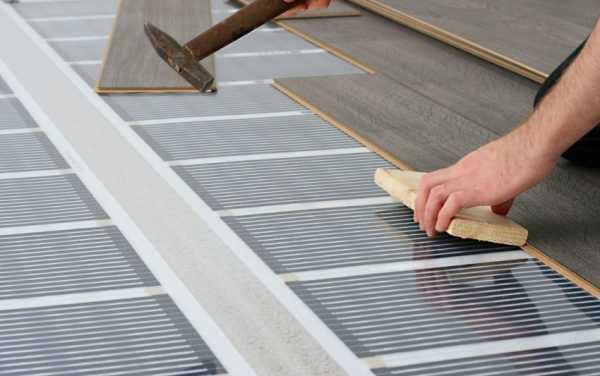

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации – по типу нагревательного элемента. Выделяется несколько видов:

  • углеродные;
  • биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

  • слабая – 130–160 Вт/м²;
  • средняя – 170 и до 220 ВТ/м²;
  • высокая – выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Популярные производители

Существует множество разных производителей инфракрасных пленочных теплых полов. К числу самых популярных можно отнести:

  • Devi;
  • Hemstedt;
  • Nexans;
  • Electrolux;
  • Heat Plus;
  • Теплолюкс;
  • Thermo;
  • RexVa .

Довольно популярны южнокорейские компании Seggy Century Co, Geosung Ark, Sam Muyung Tech. Особенность этих компаний заключается в том, что они дают гарантию на всю свою продукцию сроком на 50 лет.

Преимущества инфракрасного пола

Главное преимущество инфракрасного пола – длительный период эксплуатации. К числу других достоинств относятся следующие характеристики:

  • отсутствие необходимости создания бетонной стяжки для монтажа;
  • установка за несколько часов;
  • сочетаемость практически со всеми видами напольного покрытия;
  • минимальная толщина пленки, что не влияет на расчетную толщину отделки пола;
  • низкая инерция нагрева;
  • возможность использовать в офисах, спортзалах и общественных местах;
  • равномерный нагрев помещения;
  • возможность подключения к системе “умный дом”;
  • минимальный расход электроэнергии;
  • отсутствие негативного воздействия на здоровье человека.

В помещении с таким обогревом воздух не пересушивается, сохраняет комфортный уровень влажности. Процесс установки и демонтажа простой. При необходимости напольное можно демонтировать, а пленку использовать в другом помещении.

Недостатки инфракрасного пола

Пленочные полы имеют большое количество скрытых контактов. Перед укладкой напольного покрытия необходимо проверить работоспособность смонтированной системы.

К числу других недостатков инфракрасного пола относятся следующие характеристики:

  • работа от сети 220В;
  • нецелесообразность использования такой системы отопления в качестве основной;
  • места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
  • необходимость создания промежуточного слоя с высокой прочностью при монтаже мягкого напольного покрытия.

Работа от сети – потенциально опасный фактор. Несмотря на то, что присутствует заземление, а также система автоматического отключения присутствует риск поражения током.

СПРАВКА. Инфракрасный пол не такой экономичный как водяной.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Такой источник отопления рекомендуется использовать в качестве дополнительного.

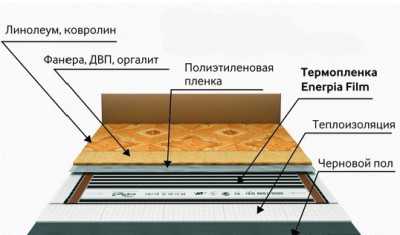

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный прочный слой. Для этого может использоваться фанера, древесноволокнистые плиты и ДСП. Создание дополнительного покрытия не только улучшает прочность, но и увеличивает финансовые затраты.

Все минусы такого пола можно устранить при правильном планировании, грамотных расчетах и монтаже.

Где применяют пленочные системы

Инфракрасный пленочный пол имеет широкий спектр применения. Такой материал используется в качестве основного или дополнительного обогрева:

  • жилых помещений;
  • общественных зданий;
  • промышленных объектов;
  • сельскохозяйственных построек.

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Ее можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такая система используется в помещениях, где нет стационарного отопления или на период между сезонами.

Такой тип теплого пола может использоваться в качестве временного или аварийного обогрева.

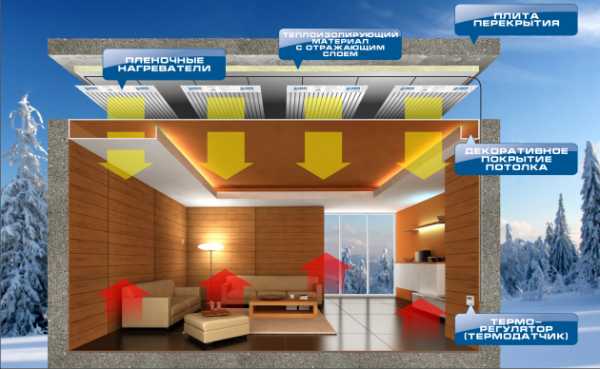

СПРАВКА. Пленку можно монтироваться не только на горизонтальные, но и на вертикальные или наклонные поверхности.

При необходимости такой материал можно с легкостью демонтировать и перенести в другое место. Если площадь демонтажа маленькая, то это займет несколько минут.

Инфракрасный пленочный пол – это отличный вариант для обогрева общественного или промышленного здания. Его можно применять для дополнительного отопления:

  • детского сада;
  • гостиницы;
  • больницы;
  • школы;
  • спортивного зала.

За счет подключения специального пульта управления можно управлять температурой в разных помещениях одновременно. Такие системы обогрева рекомендуется использовать на объектах тепличного хозяйства и животноводства. Часто инфракрасная пленка применяется обогрева зимнего сада или парника. Это также отличный вариант для птицефермы или свинофермы.

При помощи инфракрасного пленочного пола можно хорошо прогреть маленькую комнату и поддерживать оптимальную температуру воздуха в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

odinelectric.ru

Что такое инфракрасный теплый пол?

Содержание статьи:

Инфракрасный теплый пол является достаточно свежим материалом на строительном рынке. Однако эта система уже имеет определенную популярность в связи с простотой монтажа, а также универсальностью. Все дело в том, что смонтировать подобную систему вы сможет своими руками, не привлекая к работе сторонних специалистов, а также подходит почти под любое напольное покрытие. В этой статье будем разбираться с этой системой и узнаем, что такое инфракрасный теплый пол.

Преимущества применения системы

Постоянное увеличение стоимости коммунальных услуг принуждают население и производителей разыскивать более экономичные способы обогрева помещений. Этот момент не обошел стороной ни владельцев больших коммерческих помещений, ни владельцев квартир и домов.

Не секрет, что отопление с помощью электричества является не самым экономичным способом обогрева помещений. Однако при использовании системы инфракрасного теплого пола можно по максимуму снизить нагрузку на ваш бюджет.

Снижение затрат вы можете заметить уже на начале монтажа – процесс монтажа не требует от вас специальных навыков, а соответственно вам не нужно будет привлекать наемных специалистов. К тому же от вас не требуется покупка дополнительных материалов для обустройства стяжки под теплый пол, а также не нужно будет выполнять периодическую профилактику.

Если произойдет какое-либо повреждение, то неисправность будет в каком-либо нагревающем сегменте, который можно легко поменять. Причем при выходе из строя одного элемента все другие будут функционировать в нормальном режиме. Ремонтные работы можно провести очень быстро, серьезно не разбирая напольное покрытие.

Так как инфракрасный электрический теплый пол является довольно новым приспособлением для обогрева, которое использует новый принцип отопления. Когда обогрев осуществляется конвекционным способом, то в комнате для начала прогревается окружающий воздух, а уже после все окружающие предметы. При ИК-обогреве излучающие лучи сразу же отдают тепловую энергию всем близлежащим поверхностям. В этом случае у человека складывается впечатление того, что в комнате теплее, чем в действительности.

Помимо прочего с помощью ик теплого пола вы сможете сделать обогрев отдельных зон в помещении, полностью не обогревая его. Это, в свою очередь, тоже ведет к снижению трат на обогрев.

Стержневые и пленочные модификации

Системы обогрева на основе пленочной конструкции производятся на углеродной и биметаллической основе. При углеродной основе нагревающие элементы монтируются по параллельной схеме и прячутся в пленку из лавсана. При биметаллической основе в качестве греющих элементов используются проводники на основе сплава из алюминия и меди, а запаиваются они в полиуретановую оболочку. Использование пленочной составляющей в обоих конструкциях обусловлено защитой системы от пробоя проводников и проникновения влаги.

Инфракрасный теплый пол может быть применен в любом типе помещения, так как его монтаж не приводит к снижению высоты комнаты. Система является низкопрофильной, что не потребует применения дополнительных материалов для укладки.

Другим достоинством является малый вес. Благодаря этому при укладке не создается чрезмерной нагрузки на пол и межэтажное перекрытие. За счет этой особенности его можно применять на этажах, в которых нет возможности использовать другой тип теплого пола с обустройством дополнительной бетонной стяжки.

Это что касается пленочной модели ик теплого пола. Еще одним видом является стержневая система. Она может быть уложена и в бетонную стяжку, и уже непосредственно в слой клея, на который укладывается керамическая плитка. Эту модификацию можно без опаски применять в помещениях с повышенной влажностью.

Обе модификации схожи тем, что прочти не испускают электромагнитного излучения. Основным отличием между собой будет в том, что стержневая модификация способна саморегулироваться, за счет технических параметров греющих элементов. Это приводит к тому, что подобной системе не страшен перегрев. Помимо этого на поверхность пола, в котором уложен подобный инфракрасный теплый пол возможно ставить тяжелую мебель, а при использовании пленочной системы это не желательно.

Управление системой ИК теплый пол

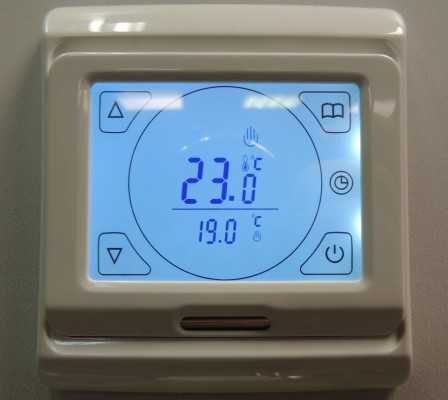

Управление работой инфракрасного теплого пола происходит за счет использования терморегулятора. С его помощью происходит запуск и остановка, а также осуществляется регулировка температуры, за счет контроля внешних датчиков. Регулировка происходит очень просто: когда температура в помещении достигла необходимого значения, то регулятор отключает обогрев, а при ее снижении определенного значения, регулятор включает теплый пол и снова происходит нагрев поверхности. При использовании терморегулятора вы можете установить оптимальный режим работы, чем снизить потребление электрической энергии.

Терморегуляторы бывают следующие:

1. Электромеханические. Являются самым простым устройством. Однако отличаются своей невысокой стоимостью и надежностью.
2. Электронные. Отличаются удобством при регулировании, а также более высокой точностью, чем в предыдущем варианте.
3. Программируемые. Сложные устройства. Стоят дорого, однако с их помощью вы сможете задать системе работу по сложному алгоритму.

При установке пленочного теплого пола в жилом помещении рекомендуется использовать именно программируемые модели регуляторов, т.к. они являются более точными. А вот при регулировании температуры в промышленных помещениях, лоджиях или ванных комнатах можно обойтись и электромеханическим устройством.

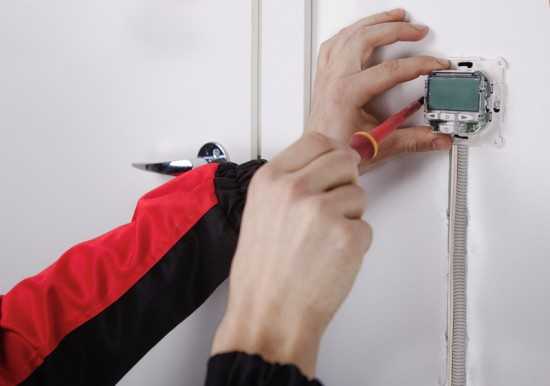

Установка терморегулятора ик теплого пола происходит в самом удобном месте. А вот мощность и их количество будет уже напрямую зависеть от площади, покрытой системой инфракрасного теплого пола.

Покрытия, под которые можно использовать систему

Инфракрасные системы обогрева являются универсальными при определении напольного покрытия. Подобный теплый пол можно использовать совместно с плиткой, древесиной, ламинатом, линолеумом или ковролином. Однако, несмотря на столь широкий ассортимент покрытий, чаще всего используется совместно с плиткой. Это обуславливается следующими факторами:

1. Плитка имеет одной из самых лучших степеней теплопроводности их всех перечисленных материалов;

2. Плитка в качестве отделки используется в помещениях, которые чаще всего попадают под обустройство теплого пола – ванные комнаты, кухни, коридоры.

Если вы планируете укладку инфракрасного теплого пола под плитку, то используйте лучше стержневые модификации. Они будут подходить лучше всего. Их можно применять и при мокром монтаже непосредственно при укладке плитки. К тому же они подходят не только под керамическую плитку, но и для керамогранита. Здесь обращаем внимание, что при монтаже вам обязательно нужно обустроить теплоотражающую подложку, которая поможет весьма увеличить КПД всей системы.

Когда будет происходить укладка, то вы получите небольшое повышение уровня пола. Это будет обусловлено толщиной уложенной плитки и толщины клея.

Обращаем внимание, что для качественной работы системы инфракрасного теплого пола требуется толщина клея и уложенного карбонового мата примерно 2 см.

Если вы не обеспечите необходимую толщину, то обогрев не будет происходить оптимально, то есть прогрев поверхности будет происходить неравномерно.

Другие перечисленные покрытия не являются настолько требовательными к процессу обустройства. Их можно сочетать с пленочными моделями, которые можно монтировать без клея или бетонной стяжки. Здесь стоит отметить, что при укладке мягких покрытий (например, линолеума) необходимо поверх греющих компонентов укладывать листы фанеры. Это необходимо для защиты пленок от механических повреждений.

Нюансы при монтаже инфракрасного теплого пола

Когда вы планируете купить инфракрасный теплый пол, то вам необходимо продумать в каком режиме будет функционировать система. Так, например, она может работать 24 часа или же включаться по необходимости. Естественно, что при круглосуточном режиме работы энергопотребление существенно увеличивается.

Еще нужно знать, что этот теплый пол не должен занимать всю площадь в помещении. Еще использование пленочных модификаций запрещает размещать их в местах расстановки мебели. Принимая во внимание эти моменты, вам и нужно будет рассчитывать необходимое количество материала.

До того, как начинать укладывать инфракрасный теплый пол вам потребуется провести подготовку поверхности под укладку. Для этого требуется убрать предыдущее покрытие, если оно есть, и убрать весь мусор с пылью. Еще следует проследить за ровностью поверхности.

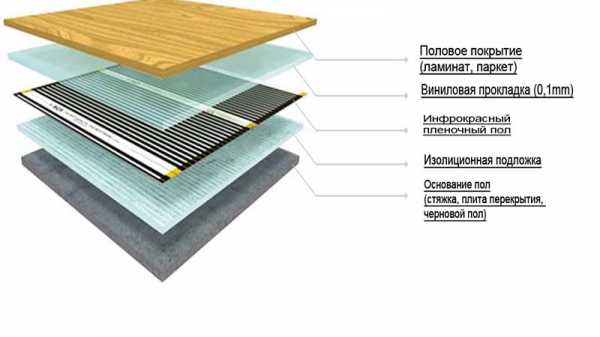

Для того, чтобы тепло не тратилось впустую, например, на прогрев соседского потолка, вам требуется обустроить слой теплоизоляции. Для этого применяются различного рода материалы, одним из самых популярных является Изолон. Для укладки под инфракрасный теплый пол рекомендуется материал толщиной в 3 мм.

Использование таких материалов значительно повышает эффективность всего теплого пола. С помощью одной отражающей поверхности тепло направляется вверх к напольному покрытию. Помимо этого, изоляторы обладают пористой структурой, которая не позволяет впитываться влаге, что дает возможность использовать его в качестве гидроизолирующего слоя.

Когда инфракрасный теплый пол укладывается под плитку, то в изоляции необходимо делать специальные отверстия. Здесь речь сразу идет о стержневых моделях. Отверстия должны быть расположены между греющими элементами. Их обустройство требуется для того, чтобы произошла связка плиточного клея с черновой стяжкой. После застывания клея у вас получится монолитная конструкция.

Когда под плитку укладывается пленочный пол, то кроме теплоизоляционного материала, необходимо укладывать еще стекломагнезивные листы. Эти листы являются аналогом обычного гипсокартона. С их помощью вы сможете защитить пленки от различного рода повреждений, а также обеспечите необходимую жесткость всей системе.

stroysoveti.ru

Инфракрасный пол: принцип работы и достоинства

Если вы сторонник быстрых ответов и не любите лазить по дебрям словесных обоснований, для вас мы сразу же отвечаем на поставленный вопрос: по нашему мнению, теплый инфракрасный пол – это именно то, что заслуживает внимания и что однозначно стоит установить в своей квартире.

Содержание статьи

Если же вы хотите получить обоснованный ответ, прочтите всю нашу статью, в которой мы намерены рассказать о достоинствах этого вида обогрева, не скрывая при этом его недостатков. Из нашей статьи вы также сможете узнать:

  • как работает инфракрасный пол;
  • подойдет ли он под линолеум, ламинат и другие виды напольных покрытий;
  • совместим ли инфракрасный пол с ковром;
  • что думают об инфракрасных полах пользователи, и каковы их отзывы.

И на этом мы не остановимся: для тех, кто решит себя и свою семью вознаградить этим благом цивилизации, мы написали отдельную статью, в которой рассказали, как подобрать инфракрасный пол и как его установить.



Инфракрасный пол как разновидность теплых полов

Инфракрасный пол представляет собой одну из разновидностей теплых плов, где в роли нагревательного элемента выступает термостойкая пленка из полиэтилена, на которую нанесены полосы карбоновой пасты. Полосы между собой соединяются с помощью медных шин.

При подключении пола к сети он начинает испускать инфракрасное излучение, длина волны которого составляет 5÷20 мкм. Особенность обеспечиваемого таким образом обогрева состоит в том, что исключается вероятность нагрева воздуха и его высушивания, что наблюдается при обогреве с помощью традиционных обогревателей. У излучения отсутствуют какие-либо электромагнитные свойства, оно совершенно безвредно для любых живых организмов, людей и растений.

Обилие положительных отзывов об инфракрасных полах, укладываемых под плитку, ламинат, ковер и другие напольные покрытия, обусловлено как большим числом присущих им достоинств, так и тем, что данный вид обогрева считается экологически чистым и полностью безвредным. Более того, ученые отмечают особую благотворность инфракрасных лучей, оказываемую ими на живые организмы.

По сравнению с другими разновидностями электрообогрева, данный тип теплых полов отличается высоким уровнем экономичности. Уровень же его энергопотребления определяется режимом эксплуатации и площадью установленного нагревательного элемента. Сейчас обилие моделей ИК пола достаточно велико, поэтому проблем с выбором оптимального варианта не возникает никогда.



Принцип работы инфракрасных полов и их основные технические параметры

Данная инновационная система обогрева способна обеспечивать эффективный прогрев помещения, совершенно не занимая в них жилого объема. В инфракрасных полах используется принцип вторичной конвекции, в соответствии с которым изначально происходит разогрев человеческого тела и предметов домашней обстановки, отдающих затем свое тепло окружающему их воздуху.

К основным параметрам, характеризующим ИК полы, следует отнести:

  • питающее напряжение – 220 В;
  • удельная потребляемая мощность — 45÷65 Вт/мчас;
  • длина испускаемой волны — 5÷20 мкм;
  • доля ИК лучей в излучаемом спектре – 95%;
  • максимально допустимая длина термопленочного полотнища – 8 м;
  • ширина полотнища – 0,5 м;
  • температура плавления пленки – 130°.


Достоинства ИК полов и присущие им недостатки

Мы уже писали выше об обилии достоинств данного вида обогрева, поэтому набирайтесь терпения, чтобы вчитаться в следующий объемистый перечень:

  • создаваемая полами атмосфера комфортна для человека и совершенно безопасна для его здоровья;
  • производимое тепло практически идентично натуральному солнечному;
  • инсталляция не усушает воздух;
  • ИК полы обеспечивают возможность зонального обогрева;
  • систему можно смонтировать в любом помещении, имеющем любую площадь;
  • в стоимостном отношении ИК пол более доступен, чем системы кабельные или водяные;
  • практически полное отсутствие тепловой инерционности позволяет максимально быстро обеспечить достижение желаемой температуры при высокой степени ее равномерности по высоте;
  • монтаж ИК полов производится очень быстро и достаточно легко.

Как мы и обещали и как того требует объективность, мы перечислим и недостатки инфракрасных полов:

  • невозможность установки мебели там, где уложена данная система обогрева;
  • разогрев системой всех предметов интерьера;
  • присутствие некоторой вероятности электрического поражения;
  • меньшая экономичность, чем у пола водяного;

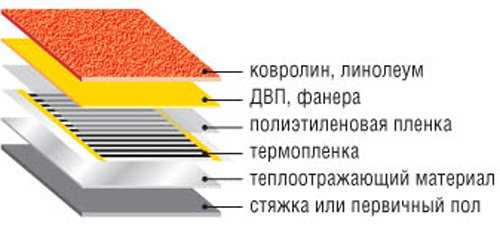

  • при укладке системы под любое мягкое покрытие необходимо наличие достаточно прочного промежуточного слоя.

Итак, мы надеемся, что сказанным выше мы сумели подтвердить нашу положительную оценку данной системы обогрева и что можем считать вас в числе наших сторонников. Если это действительно так и если у вас возникло желание приобрести и установить инфракрасный пол, не премините прочесть нашу статью, посвященную его выбору и установке.

Автор: Сергей Минеев, написано статей: 724. Комментировал: 2145.

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

www.allremont59.ru

выбор и монтаж планочного пола

Инфракрасными тёплыми полами называют систему обогрева напольного покрытия, имеющую в своём основании плёночный нагревательный элемент. По сути, это ошибочное название, ибо любое тепло есть инфракрасное излучение. Но в связи со спецификой работы плёночных нагревательных элементов, большая часть тепла передаётся именно благодаря инфракрасному излучению (а не конвекцией и теплопереносом), и это отчасти оправдывает такое название.

В этой статье мы покажем как своими руками осуществить монтаж этой системы под любое покрытие.

Содержание статьи:

Содержание статьи:

В каком случае можно использовать инфракрасный пол

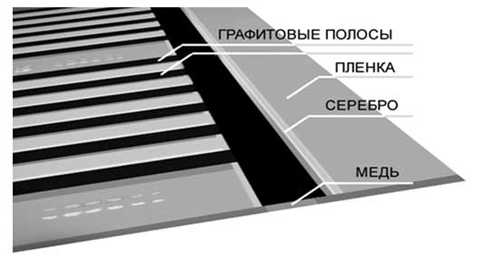

Инфракрасная пленка представляет собой две тонких, склеенных между собой, полосы полиэстера. Между ними, вдоль края, проложены токоведущие шины. Эти шины соединяются нагревательными элементами, разделёнными на стандартные блоки.

Плёночные нагревательные элементы могут быть углеродные или биметаллические, нанесение карбона может быть сплошным или полосами. Биметаллические пленки дороги, и встречаются довольно редко. Разницы при нанесении графита полосами или сплошным слоем, при эксплуатации незаметно. Между блоками, проходит полоса отреза. По ней можно делить плёнку на полосы нужной длины.

Инфракрасный пленочный теплый пол предназначен для обогрева при «сухом» монтаже. Дело в том, что в стяжке, полиэстеровое основание инфракрасной пленки, разрушится в течении нескольких месяцев и система тёплых полов придёт в негодность. Есть варианты организации стяжки над инфракрасной пленкой, при котором она закрывается слоем гидроизоляции, но это больше похоже на «Пиррову победу». Поэтому, оптимальным вариантом напольного покрытия для электрических инфракрасных тёплых полов будет:

  • Ламинат;
  • Паркет;
  • Линолеум;
  • Ковролин.

Особенности конструкции и технические характеристики, позволяют монтировать систему такого электрического теплого пола практически в любом месте.

Достоинства и недостатки

Несомненным плюсом инфракрасного пленочного пола является простота его монтажа. Смонтировать его по силу даже девушке. Трудности могут возникнуть только с подключением питания.

Минусом такого электрического пола является его уязвимость при перегреве. Хотя это объективный фактор, но причины для него создают сами хозяева дома.

ВАЖНО: перегрев плёночного тёплого пола почти всегда наблюдается под стационарной и крупногабаритной мебелью.

В таких местах, происходит как бы «запирание» теплового потока. Что в свою очередь приводит к расплавлению и выходу из строя одного из нагревательных блоков.

Такие моменты, как сложность подключения питания и высокая цена, объективными недостатками считать нельзя.

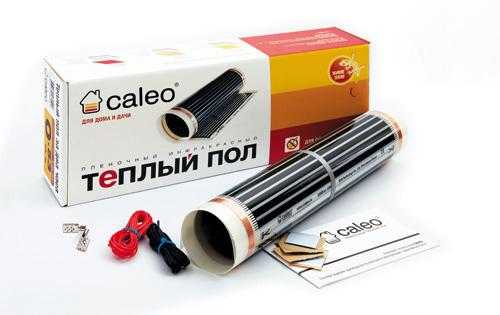

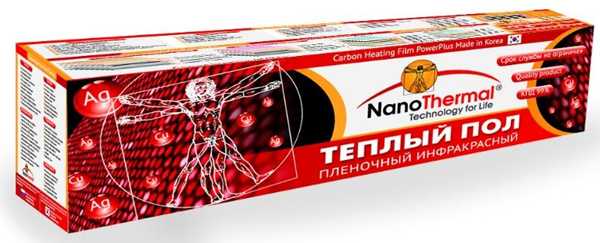

Комплекты инфракрасного пола

Стандартный комплект инфракрасного тёплого пола включает:

  • Нагревательную ИК плёнку;

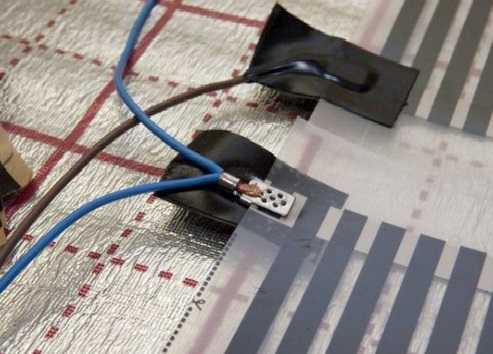

  • Кабели для подключения;
  • Битумный изолятор;
  • Инструкцию по монтажу.

Площадь пленки и её мощность зависят от комплектации. Почти все такие наборы не включают терморегулятор, его надо докупать отдельно.

Преимущество комплектов плёночного тёплого пола в его мобильности. Такой набор можно сразу после приобретения расстелить под ковром и подключить в сеть. В любой момент его можно сложить и переместить на другое место. Для более основательного обустройства тёплого пола, гораздо выгоднее комплектовать такой набор самому.

Самостоятельная комплектация набора для монтажа инфракрасного тёплого пола должна отталкиваться от того, будет ли этот вид отопления основным в данной комнате, или дополнительным.  Если это основное отопление, то мощность плёнки должна быть не менее 200Вт/м2. В прочих случаях, можно ставить маломощную плёнку, она сумеет придать полам комфортное ощущение теплоты.

Таким образом, набор для устройства инфракрасных полов должен включать:

  • Нагревательную пленку достаточной мощности.
  • Терморегулятор (с термодатчиком) bupropion hcl xl.
  • Соединительные кабели.
  • Битумные изоляторы.

Правильная подготовка основания

Есть два момента, которые следует выполнить перед самостоятельной укладкой инфракрасного тёплого пола:

  1. Выровнять основание.
  2. Организовать теплоизоляцию.

Выравнивание пола

Вообще, ровное основание пола, это надёжный задел быстрой и удачной работы по укладке любого напольного покрытия. Для инфракрасного пленочного теплого пола основным разрушающим фактором является не общий уклон (покатость пола), а локальные возвышения и ямки. Для их ликвидации есть два способа, это сбивание и заделка каждого изъяна, или заливка самовыравнивающейся стяжкой. Первый способ дешевле, но трудоёмок, грязен и продолжителен. Второй способ позволяет за час работы получить идеальное основание в любой комнате. Для этого понадобится:

  • Быстросохнущая самовыравнивающаяся стяжка;
  • Ведро;
  • Дрель с насадкой;
  • Валик с шипами;
  • Грунтовка.

Перед началом работ, полы подметают и грунтуют. Грунтовка сохнет 40-50 минут. Затем в ведре разводят смесь для стяжки и заливают полы в комнате, начиная от дальнего угла. Средний расход смеси 12-14 кг/м2при толщине слоя стяжки 1 см. Для уменьшения расхода смеси, мы советуем сбивать молотком наиболее выступающие бугорки на поверхности пола. После заливки всей площади, для предотвращения образования воздушных каверн, по стяжке проходятся шиповатым валиком. Время полного высыхания быстросохнущей самовыравнивающеся стяжки около 24 часов.

По другому выравнивается основание в домах с полами из дерева. Дело в том, что на таких полах нет явных выступов и ямок. И единственной подготовкой такого основания будет визуальный осмотр всех половиц и их дополнительная фиксация при необходимости. Все прочие изъяны будут нивелироваться теплоизолятором.

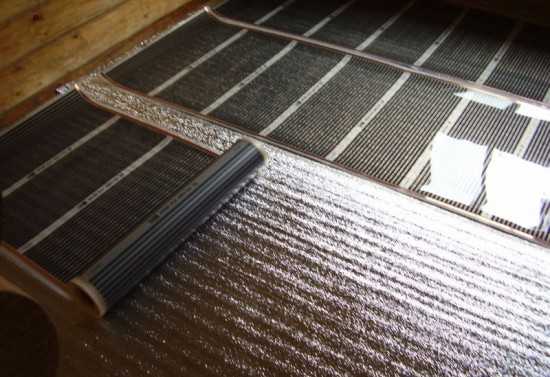

Теплоизоляция основания

Теплоизоляция устраивается не только под инфракрасной плёнкой, но на площади всего помещения.

Для организации теплоизоляции полов, лучше всего использовать плотные теплоизоляторы: пробка, пенополистирол, сшитый пенополиэтилен. Причина такой градации в том, что при регулярном давящем воздействии на мягкие теплоизоляторы, они сминаются и полностью теряют все свои теплоизолирующие свойства, поэтому сразу не принимаются к рассмотрению стекловата и пенополиэтилен. Наличие фольгированного покрытия, дополнительно прибавляет до 5% теплового потока направленного в комнату. Толщина подложки подбирается тоже в зависимости от помещения. Если снизу находится жилая комната, то хватит изолятора толщиной 1 см, в противном случае, необходим изолирующий материал от 3 см толщиной.

Но пробковый теплоизолятор, являясь натуральным продуктом, подвержен влиянию биологических разрушающих факторов. На нём хорошо размножаются грибок и бактерии. По своему опыту, мы рекомендуем применять в качестве подложки пенополистирол. Он не реагирует на влагу, огонь и плесень. Обладает исключительно хорошими теплоизоляционными свойствами. Вдобавок, пенополистирол выпускается в виде рулонов. В нём, каждый элемент наклеен на металлизированную подложку. Такой материал достаточно раскатать в комнате, и скрепить полосы скотчем.

Металлизированный термоизолятор надо скреплять металлизированным скотчем.

Использование демпферной ленты не обязательно. Она требуется при устройстве цементно-бетонной стяжки поверх нагревающих элементов.

Монтаж инфракрасного теплого пола

Перед началом работу нарисуйте подробный план комнаты и исключите места, на которых обогрев не требуется. Исключению подлежат такие места, на которых будет расположена стационарная мебель и крупногабаритная бытовая техника, как-то: диван, шкаф, холодильник и т.п. Нагрев ИК полов под такими элементами интерьера, способен довольно быстро привести к перегреву и выходу из строя одного или нескольких блоков инфракрасной нагревающей пленки. Да по сути это и бессмысленная трата денег.

Есть ещё одно условие. Надо отступать от всех стен 7-10 см.

Настилать плёнку вдоль или поперёк комнаты, значения не имеет, и руководствоваться здесь надо наличием материала и удобством работы. Например, в комнате размером 3,6 на 5,2м, требуется застелить поверхность 3,4 на 5м. Соответственно, если взять 5 отрезов пленки шириной 1 м. и длинной 3,4 м, то задачу можно выполнить быстрее, нежели приобретая 3 отреза шириной 0,8 м и один отрез шириной 1 м., при длине каждого 5 м.

Настилать пленку необходимо так, чтобы между полосами оставался промежуток в 1 см.

ВНИМАНИЕ: токоведущие шины не должны соприкасаться друг с другом. Матовая сторона должна быть обращена вверх. Подключать питание будет удобнее, если укладывая плёнку, вы расположите все медные шины с одной стороны.

Между отрезами пленки, необходимо разместить и зафиксировать термодатчик. Для этого, в теплоизоляторе на метр от стены, вырезается канавка, в которую укладывается гофротруба. По этой гофротрубе надо пропустить провод, с закреплённым на конце датчиком измерения температуры. Датчик не должен касаться нагревательных элементов пленки! Гофротрубу сверху надо зафиксировать скотчем.

Подключение питания

Подключать кабель питания к инфракрасному тёплому полу следует после укладки всех отрезов плёнки и фиксации датчика температуры. К каждой медной шине подводится провод. Затем, тонким ножом необходимо разъединить слои плёнки в месте соприкосновения с медной шиной. В разъём вставляется контакт, и затем сжимаем его плоскогубцами. Только после этого, к контакту присоединяется провод. Сам контакт тщательно изолируется битумным изолятором.

С противоположной стороны полос пленки, тоже расположены контакты медной шины. Их необходимо закрыть битумным изолятором.

Все провода по кратчайшему пути выводятся к стене, и вдоль неё подводятся к тому месту, где будет размещён терморегулятор.

Для удобства укладки питающих проводов, в теплоизоляторе можно вырезать канавки глубиной 3-5 мм.

Установка терморегулятора производится обычно на высоте 1 м. От него, вниз, надо проштробить канавку для гофротрубы. Только через уложенную гофротрубу можно подводить кабель питания и термодатчика.

Подключение питания можно выполнить своими руками согласно инструкции, если у вас есть хотя бы небольшой навык работы с электричеством.  В противном случае, лучше поручить эту работу сертифицированному электрику.

После подключения питания, следует проверить работоспособность системы. Для этого установите на датчике терморегулятора температуру в 22-23°C и включите питание. Если нагрев происходит равномерно, контакты не искрят и не дымят, то можно считать основную работу по устройству тёплых инфракрасных полов проделанной. Теперь время за напольным покрытием.

Декоративное покрытие инфракрасного пола

Сразу же после проверки работоспособности инфракрасного пленочного теплого пола, его необходимо укрыть полиэтиленовой пленкой, толщиной 150-200 микрон. Вне зависимости от напольного покрытия, она будет защищать нагревательные элементы от попадания воды во время влажной уборки. Инфракрасная пленка укладывается с нахлёстом 15-20 см. и фиксируется по всей длине скотчем. Плёнку надо стелить поперёк полос тёплого пола по всей площади комнаты.

Если у вас запланирована укладка ламината и паркета, то её можно проводить прямо поверх гидроизоляции, согласно инструкции по монтажу.

Дополнительная подготовка необходима, если вы решили укрыть ИК тёплый пол мягким напольным покрытием: линолеум, ковролин. Перед этим требуется организовать твёрдое основание. Для этого лучше всего использовать фанеру, толщиной 6-8 мм. Укладывать её надо вплотную, без просветов и зазоров. При этом, листы фанеры не крепятся к полу, а только фиксируются между собой специальным армированным скотчем. После выполнения этой работы, можно положить мягкое напольное покрытие.

Продолжительность работ по устройству инфракрасных тёплых полов, без выравнивания чернового пола, занимает не более одного рабочего дня. И то, если эту работу будет выполнять неподготовленный человек. Но по результатам, вы обогатитесь бесценным опытом. При этом сэкономите неплохие деньги. Ведь за такую работу, мастера отделочники запросят около 500 р/м2. А с приобретённым навыком, вы сможете и заработать впоследствии.

comfortpola.ru

плюсы и минусы, технические характеристики (видео)

У такой технологии, как инфракрасный теплый пол, плюсов и минусов достаточно много при использовании ее для обогрева жилых помещений.

Особенностью инфракраасного теплого пола является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов.

Как работает «инфракрасный пол»?

В случае если для обогрева помещения применяется технология инфракрасного пола, то ничего глобального переделывать не придется в жилом помещении. Дело в том, что все компоненты подогрева закладываются непосредственно под декоративным покрытием, таким как линолеум или ламинат. Такая технология монтажа не требует переделки стяжки пола в помещении.

Принцип действия инфракрасного теплого пола.

Однако перед тем как решиться на установку такой системы подогрева полового покрытия, следует ознакомиться со всеми преимуществами и недостатками использования этой технологии и изучить основные принципы монтажа системы.

Особенностью технологии является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов. При этом практически полностью отсутствует нагрев компонентов системы. Это свойство приводит к тому, что при работе инфракрасной системы подогрева отсутствует холостой ход, при котором энергия расходуется на нагрев исключительно компонентов, входящих в состав системы обогрева.

Экономичность этого принципа — основная характерная черта пленочного инфракрасного нагревательного элемента.

В результате работы такого нагревателя происходит нагрев полового покрытия и передача тепла в окружающую атмосферу. Этот процесс происходит благодаря такому физическому явлению, как конвекция. В процессе осуществления конвекции идет передача тепла всему пространству помещения.

Конструктивно инфракрасная система пленочного теплого пола состоит из трех основных компонентов, которые представляют единый комплекс оборудования. Этими компонентами являются:

  • нагревательная пленка;
  • терморегулятор;
  • температурный датчик.

Схема инфракрасного теплого пола.

Нагревательная пленка изготавливается из полимера толщиной около 0,4 мм. В ее строении имеются медно-серебряные проводники и графитовые полоски. Электроток по проводникам поступает к графитовым полосам, в которых осуществляется генерирование инфракрасного излучения.

Терморегулятор контролирует работу системы и позволяет программировать режимы. Термодатчик отслеживает степень нагрева пленки и не допускает ее перегрева выше установленной температуры в процессе работы.

Технические характеристики инфракрасного пола

Основными техническими характеристиками этой системы обогрева помещения являются следующие:

  • источник питания;
  • размеры пленочного покрытия:
  • уровень энергопотребления на квадратный метр;
  • принцип нагрева пленки;
  • максимально допустимая степень нагрева пленочного покрытия;
  • температура плавления пленочного покрытия.

Технические характеристики инфракрасного пола.

В качестве питания используется обычная бытовая электросеть с переменным однофазным током напряжением 220 В. Размеры пленки, которую производитель предлагает потребителю, составляют 0,4 мм в толщину, 0,5 или 0,8 м в ширину. Энергопотребление одного квадратного метра такого покрытия составляет от 140 до 150 Вт. Показатель энергопотребления на квадратный метр зависит от ширины пленочного покрытия. В качестве нагревателя в составе пленочного покрытия применяются графитовые излучатели. В процессе нагрева максимально допустимая температура составляет 55°С. Температура плавления материала, из которого изготовлено полимерное покрытие, составляет 210°С.

Исходя из приведенных технических характеристик можно сделать вывод, что данный тип обогревателя для помещения является наиболее экономичным и практически не занимает места в помещении под напольным покрытием. После монтажа пленочное покрытие не ощущается даже при его укладке под мягким линолеумом. Помимо практичности и экономичности, эта система обогрева обладает высокой степенью безопасности для человека. В процессе работы устройства генерируется слабое магнитное поле, которое не оказывает негативного влияния на организм.

Достоинства и недостатки

Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.

Преимущества, возникающие при использовании технологии инфракрасного пола:

Схема подключения инфракрасного пола.

  • доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
  • легкость и быстрота проведения монтажных работ;
  • возможность изменять длину полос пленки;
  • создание равномерного прогрева всего объема помещения;
  • высокая степень безопасности для человека, животных и растений;
  • отсутствие негативного влияния на воздух в доме;
  • наличие возможности укладки пленки под любой вид покрытия;
  • универсальность применения пленочного покрытия;
  • удобство при проведении ремонтных работ;
  • наличие функции ионизации воздуха;
  • бесшумная работа системы.

Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.

Для разделения пленки в соответствующих местах на ее поверхности находятся специальные метки, что облегчает процесс.

При использовании классического конвекционного отопления температура воздуха в помещении в районе потолка всегда выше, нежели у пола. Использование инфракрасного теплого пола устраняет эту проблему.

Структура пленки инфракрасного пола.

Вырабатываемое инфракрасное излучение не оказывает негативного влияния на организм человека, а в некоторых случаях его влияние оказывает положительный эффект.

Пленочный пол в процессе своего функционирования не потребляет кислород и не сушит воздух помещения.

Универсальность этой отопительной системы заключается в возможности ее монтажа в любом благоустроенном помещении. Она может монтироваться на стенах, лестничных маршах, потолке и на балконе.

В случае выхода из строя любого компонента, проведение ремонтных работ можно осуществить достаточно легко, не проводя демонтажа всего покрытия. В процессе работы обогрева происходит ионизирование воздуха, которое способствует обеззараживанию атмосферы в помещении, что благотворно влияет на здоровье человека.

Недостатки использования технологии инфракрасных полов:

  • потребление электрической энергии;
  • высокие требования к аккуратности при проведении монтажных работ;
  • наличие опасности поражения электротоком и возможности возгорания;
  • строгое соблюдение правил эксплуатации.

Для того чтобы сэкономить финансовые средства при эксплуатации этого типа обогревателя, рекомендуется не использовать его в качестве основного отопления жилых помещений. При проведении монтажа требуется строго соблюдать инструкцию, а сам монтаж проводить на ровной и чистой поверхности, в противном случае существует вероятность повреждения пленки. Для получения идеальной подложки рекомендуется использовать ДСП или листы фанеры.

Для предотвращения поражения электротоком в процессе проведения монтажа требуется обеспечить качественное заземление системы и установку защитного аварийного отключения.

Пленочный пол очень легко можно повредить тяжелыми предметами, под которыми происходит сильный нагрев. В результате регулярного перегрева происходит повреждение пленки и мебели, соприкасающейся с полом в местах перегрева. По этой причине укладывать пленку нужно только на открытом пространстве, которое свободно от нагромождений мебели.

В случае использования этой технологии в качестве основного обогревателя помещения, площадь, охватываемая обогревателем, должна составлять не менее 70% от общей площади помещения.

Перед приобретением и монтажом системы требуется все взвесить и только потом покупать монтажные комплектующие.

gidpola.ru

Инфракрасный пленочный теплый пол: описание, отзывы, цены

Комфорт в доме – это не только хороший ремонт, удобная мебель, но и температура воздуха не менее +22 °С. Одним из способов обогрева жилья выступает инфракрасный пленочный теплый пол. Такая система неплохо прогревает напольное покрытие, а от него – всю комнату и находящиеся в ней предметы. Нововведению уже больше 7 лет, но до сих пор нет устоявшегося общественного мнения о нем. В данной статье речь пойдет не только о плюсах, но и о недостатках инфракрасной пленки, особенностях и нюансах монтажа.

Оглавление:

  1. Описание
  2. Плюсы и минусы
  3. Обзор продукции
  4. Укладка

Что такое инфракрасный теплый пол

Инфракрасная греющая пленка (ИК) представляет собой два полимерных слоя, между которыми – углеродный нагревательный элемент, излучающий волны в ИК-диапазоне. Помимо этого на пленку клеятся медные токопроводящие серебряные шины, к которым подсоединяются клеммы с проводами, обеспечивающие функционирование теплого пола.

Инфракрасное излучение теплого пола относится к длинноволновым и невидимо для человеческого глаза. Система хорошо передает тепло окружающей среде, равно как и другие активные излучатели ИК-волн – солнце, печи. Чаще всего применяется в качестве дополнительного способа обогрева помещения, реже выступает как альтернатива централизованному отоплению.

Самое главное отличие ИК пленки в том, что для нее не нужны тяжелые и грязные работы со стяжкой, бетонными смесями и прочим. Инфракрасный греющий пол монтируется непосредственно под напольное покрытие, укладка проводится на черновой пол. Основное условие – правильная изоляция всех контактов для исключения риска попадания влаги, песка и возникновения повреждений.

Так как ИК-пленка функционирует от стандартной сети 220 В, зачастую потенциальных покупателей пугают счета за энергию. Как свидетельствуют технические характеристики инфракрасной пленки, затраты на такое отопление гораздо меньше, чем расходы на электрорадиаторы или кондиционеры.

Удельная мощность130-280 Вт/м2
Среднее энергопотребление на 1 м2 с использованием терморегулятора30-100 Вт/ч
Ширина термопленки0,5-1 м
Максимальная длина одной полосы12 пог. м
Длина стандартного рулона50 пог. м
Толщина листа0,23-0,47 мм
Температура плавления термопленки110-130 °С
Температура на поверхностиДо +90 °С
Доля ИК-лучей в общем спектре40-98 %
Антиискровая серебряная сеткаВ некоторых моделях
СаморегулированиеВ некоторых моделях

Расход электроэнергии теплого пола для утепленной квартиры площадью 80 м2 составит не более 7 кВт в сутки с учетом того, что система вряд ли будет работать постоянно с максимальным КПД. Следует помнить и о том, что инфракрасная пленка должна покрывать 70 % площади помещения для создания эффекта равномерного и эффективного прогрева основания.


Преимущества и недостатки ИК пола

Инфракрасная карбоновая пленка проходит различные испытания, доработки, усовершенствования, выявляются новые плюсы ее применения:

  • Удобство и быстрота укладки и демонтажа.
  • Подходит для любых финишных покрытий. Так, ИК теплый пол под ламинат не требует никаких дополнительных материалов, только стандартную подложку.
  • Поскольку инфракрасная пленка в толщину не превышает 0,4 мм, уровень пола практически не поднимается, соответственно не появятся перепады, ступеньки и пороги. Исключение составляет монтаж под линолеум, поскольку нужно прокладывать листовой материал (фанера не менее 10 мм, ОСП, ДСП). Аналогичная схема применяется для ковролина.
  • Возможно применение в помещениях с большой нагрузкой (спортзал, ресторан, офис и другие).
  • Легко интегрируется в систему «умный дом».
  • Не сушит воздух, не сжигает кислород.

Как правило, производители не любят распространяться о недостатках своей продукции, но они есть:

  • При монтаже нужно много внимания уделять правильному подключению контактов и их изоляции. Малейшая ошибка, сдвиг на 1-2 мм – и все надо переделывать заново. Особенно это касается тех случаев, когда выполняется укладка пленочного инфракрасного теплого пола своими руками.
  • Обязательно наличие ровного твердого пола, так как перепады грозят повреждением пленки.
  • Как и любое оборудование, работающее на электричестве, создает статичное электромагнитное поле, что не очень хорошо для метеочувствительных пожилых людей.

Обзор популярных производителей

1. CALEO

Компания Калео Трейд – одна из наиболее успешных на российском рынке отопительного оборудования. С 2007 года производит и активно продвигает системы теплого пола под торговой маркой Калео.

Продаются наборами, в состав которых входят ИК-пленка в рулоне, электропровода, специальные зажимы и контакты, битумная изолирующая лента. Комплектующие, применяемые в продукции CALEO, поставляются из Кореи, Германии и США. Выпускаются в 4 моделях:

  • LINE – экономичное решение для маленьких помещений.
  • GRID с антиискровой серебряной сеткой.
  • GOLD с эффектом саморегуляции.
  • PLATINUM мощность до 280 Вт/м2. Отличается системой саморегулирования, не боится запирания мебелью, перегрева.

Стоимость ИК теплого пола CALEO зависит от выбранного комплекта, размеров и толщины пленки. Наибольшее разнообразие предложений по различным параметрам имеется в моделях CALEO GRID.


Отзывы об инфракрасных пленочных полах Калео:

«Наслушалась негативных мнений об ИК пленке, но у меня не было альтернативы. Финансы ограничены, помогать некому, к тому же зима на носу, то есть нужно срочно. В деревянном доме нет должного утепления, район не газифицирован, боялась замерзнуть, поэтому пришлось купить инфракрасный теплый пол. Система работала практически круглосуточно, конечно, и расход был приличный – накрутило около 1 000 кВт (весь дом), но зато зиму пережили отлично. Будем строить новый – обязательно поставлю в дополнение к радиаторному».

Марина Нафиева, Ростов-на-Дону.

2. Q-TERM

Продукция южнокорейского производителя предназначена как для жилых помещений, домов, так и складских, гаражных сооружений, офисов и других видов зданий с повышенным уровнем нагрузки на напольное покрытие. Может использоваться в качестве потолочного или настенного обогревателя. Довольно популярен у владельцев бытовок и недостроенных частных домов для временного отопления. Мощность – до 220 Вт/кв. м., максимальная температура нагрева – до +90 °С.

По отзывам инфракрасный пол Q-Term хорош как альтернатива традиционным способам:

«Жили во времянке в период строительства собственного дома. Установили пленку Q-Term на полу под линолеумом и на потолке. Как оказалось, большого профессионализма не требуется, в интернете есть подробные инструкции на эту тему. К тому же просчитал, сколько стоит инфракрасный обогрев пола и оказалось, что он выходит на 20 % дешевле, чем масляные радиаторы, в которых до 30 % энергии теряется только на прогрев самого себя. Не сушит воздух, не создает дискомфортной духоты, греет жилище замечательно».

Андрей Сидоров, Ставрополь.

3. Heat Plus

Система обогрева по принципу теплого ИК пола с иным принципом действия. Вместо углеродных полос на полимерную пленку нанесена карбоновая паста с армированием, поэтому получается сплошное покрытие с КПД до 98 %, производитель – Южная Корея. Потребляемая мощность – до 450 Вт/кв. м., рабочая температура на поверхности – до +70 °С. Выпускается стандартными рулонами как со сплошным слоем, так и полосатым.

Клиенты довольны качеством продукции. По отзывам пол под плитку в ванной, кухне или прихожей достаточно включать периодически, чтоб поддерживать комфортную температуру.

«Я очень доволен инфракрасным теплым полом Heat Plus 11. Отлично ложится под любое покрытие, будь то ламинат или керамогранит, в ванной можно с утра включить на 2 часа, чтоб стоять на полу босыми ногами и не испытывать дискомфорта. В будущем собираюсь купить ИК теплый пол на лоджию и кухню».

Сергей Васильев, Кострома.

4. NanoThermal

Безопасное решение с запатентованной технологией Carbon NanoTube, то есть карбоновые нанотрубки, обладающие высокой плотностью, прочностью и эффективностью. Потребляемая мощность – до 220 Вт/кв. м, рабочая температура на поверхности – до +60 °С.

НаноТермал – отличный способ своими силами сделать пол теплым. И это подтверждают отзывы довольных покупателей:

«Вариантов много и, как правило, мы выбираем, что подешевле, но вместе с тем эффективно. Если в квартире слабое централизованное отопление, то ИК пленка – лучший выход для поддержания нормальной температуры при минимальных затратах. Конечно, укладка такого пола требует некоторой сноровки, но при желании можно закончить за день. За всю зиму ни разу не включили на полную мощность, не было необходимости, но и расходы на электричество не были столь значительными».

Руслан Багров, Махачкала.

«Отличное решение! Подключил пол сам – ничего сложного, даже без терморегулятора напрямую. Ноги перестали мёрзнуть, детки лежат играются на полу – не переживаешь, что простудятся. Как дополнение – масляный радиатор, и то включенный всего на 5% процентов мощности. Гости приходят и потом тоже хотят так же у себя дома сделать».

Ремзи Тохтаров, Крым.

Цена пленочного пола зависит от комплектации, габаритных размеров пленки и производителя.

НаименованиеЦена за набор, рубли
CALEOLINE1 700 – 7 000
GRID1 300 – 28 000
GOLD1 500 – 30 000
PLATINUM1 700 – 30 000
Q-TERM400 – 12 000
Heat Plus600 – 18 000
NanoThermal1 000 – 20 000

Покупатели часто интересуются, как выбрать теплый пол и не выбросить деньги на ветер. Ответ прост: приобретать проверенную продукцию только у дилеров, спрашивать сертификаты и, разумеется, интересоваться отзывами.

Монтаж под финишное покрытие

Схема укладки инфракрасного пленочного теплого пола несложна, но требует четкого следования инструкции:

  • Провести разметку помещения. Запрещается размещение под мебель и близко стоящие предметы интерьера во избежание перегрева.
  • Расстелить пленку и раскроить.
  • Уложить изоляцию, кашированную алюминиевой фольгой, скрепить стыки клейкой лентой.
  • Разложить пленку, подключить контактные зажимы к медным шинам, зафиксировать провода и заизолировать.
  • Установить датчик теплого пола от термостата.
  • Закрепить терморегулятор на стене и подключить.
  • Протестировать систему в режиме 50 % мощности, проверить места соединений.
  • Настелить полиэтилен и закрепить клейкой лентой.
  • Провести укладку финишного напольного покрытия.

Теплый инфракрасный пленочный пол довольно безопасен, не очень сложен в подключении, демонстрирует максимальный КПД в хорошо утепленных помещениях. И самое главное – данный способ обогрева универсален, подходит как для крыльца и незастекленной веранды, так и для больших зданий общественного назначения.

termogurus.ru

Инфракрасный теплый пол – отзывы, преимущества и особенности использования

Как только на свет появляются новые технологии, они сразу же вызывают неподдельный интерес не только у специалистов, но и у простых обывателей. Каждый мечтает окружить себя максимальным комфортом, поэтому все новое становится объектом пристального изучения. Когда в продаже появились инфракрасные теплые полы, отзывы о них отражали скептическое отношение к ним потребителей. Не все понимали, как действуют, как влияют на человека длинные волны, при помощи которых и осуществляется обогрев помещения.

Спешим развеять все сомнения и детально разъяснить принцип действия новой системы, рассказать о том, как функционируют инфракрасные теплые полы, под какие покрытия их лучше всего использовать, какими преимуществами они обладают, и каковы особенности их монтажа.

Что такое инфракрасная пленка?

Это конструктивно новая система обогрева, которая состоит из нагревательных элементов, заключенных в защитную полимерную пленку.

Основной принцип их действия состоит в том, что тепло передается посредством особых инфракрасных лучей. Технологии изготовления подобных пленок постоянно совершенствуются. Производители стараются использовать разные материалы, поэтому на свет появляются более надежные и менее энергозатратные варианты.

Особенности конструкции

Внешне описываемая система похожа на обычную пленку, которая легко сворачивается в рулон. Но это лишь первое визуальное впечатление. На самом деле тонкая пленка состоит из нескольких слоев, каждый из которых отвечает за свою конкретную функцию.

На полимерную подложку наносятся графитовые или карбоновые волокна. Через них проходит ток, под действием которого углеводы начинают испускать волны в диапазоне ИК. А так как полосы нанесены на подложку с точно заданным шагом, удается проконтролировать мощность одной пленки. Это предотвращает перегрев, который способен спровоцировать выход конструкции из строя.

На обоих концах пленки на каждую графитовую полоску наложена медная шина — она отвечает за образование контакта графита и электричества. Медные шины осуществляют стыковку отдельных элементов графитовых полос и соединяют их в единую конструкцию.

Для того чтобы в процессе эксплуатации не начинался процесс окисления медной шины, еще на этапе производства ее покрывают защитной серебряной пастой. Дополнительно паста улучшает токопроводимость и снижает риски потери электрического контакта.

Преимущества пленки

До недавнего времени электрический теплый пол можно было сделать только при помощи специального кабеля или нагревательных матов. Принцип действий обеих систем одинаков — ток, проходя через провод, преобразуется в тепло, которое нагревает напольное покрытие. Потребители не особо использовали такую систему, так как ее нормальное функционирование провоцировало большой расход дорогостоящей ныне электроэнергии.

Поэтому постепенно возникла необходимость в более эффективной, но менее затратной технологии. Ею стала инфракрасная пленка. Она подарила потребителям ряд неоспоримых преимуществ, которые можно разделить на конструктивные и эксплуатационные.

Конструктивные достоинства

Первым конструктивным преимуществом стал сам принцип передачи тепла. И все потому, что инфракрасное излучение воспринимается человеком наиболее комфортно с физиологической точки зрения. Оно несет тепло, которое по своей природе близко к теплу солнца.

Излучение, которое вырабатывают графитовые элементы, проходит сквозь напольное покрытие практически без потерь. Оно нагревает не воздух, как электрические маты, а предметы, находящиеся в комнате. Те, в свою очередь, становятся вторичными источниками тепла.

Поэтому воздух в помещении не сушится, а в некоторой степени даже ионизируется. В результате этого большая часть опасных для здоровья человека бактерий погибает. Воздух становится чище, и в нем нет неприятного запаха, появляющегося при использовании электрических приборов отопления. Такой терапевтический эффект инфракрасного излучения хорошо изучен. Он часто используется в современной медицине.

Второе конструктивное преимущество — небольшая толщина пленки. Она составляет менее 0,5 мм. Несмотря на внешнюю хрупкость, инфракрасная пленка достаточно прочная, гибкая, ее нетрудно свернуть в рулон. Благодаря таким уникальным конструктивным характеристикам инфракрасный теплый пол легко можно укладывать прямо под ламинат или паркетную доску, ковролин или линолеум, не прибегая к заливке цементной стяжки.

Инфракрасный теплый пол Felix

Это дает возможность устанавливать систему теплого пола в любой момент, а не только на этапе капитального ремонта. И еще одно важное обстоятельство. Поскольку передача тепла выполняется при помощи инфракрасных потоков, не имеет большого значения то место, где будет уложена пленка. Ее можно монтировать не только под напольным покрытием, но и прятать за стеновые панели или подвесной потолок.

Монтаж системы настолько прост, что его может выполнить даже человек, далекий от профессии электрика. Для этого под рукой необходимо иметь только набор вполне традиционных инструментов, которые можно найти в любой квартире. И это еще одно неоспоримое преимущество. Оно позволяет существенно снизить конечную стоимость монтажа системы.

Технология монтажа

Сегодня отзывы о инфракрасных полах говорят о том, что собирать их действительно просто. К каждому комплекту прилагается очень подробная инструкция, в которой детально описан алгоритм действий. Из нее становится понятным, как соединять отдельные части, как подключать их к терморегулятору. Но для того чтобы исключить возможность возникновения самых распространенных ошибок, необходимо рассмотреть тонкости укладки пленки под различные покрытия.

  1. Укладывать материал можно только на идеально ровный пол. Для предотвращения потерь тепла на основании необходимо обязательно расположить теплоотражающий материал. Он позволит повысить теплоотдачу на 40%. Маты укладываются прямо на теплоотражающий слой.
  2. Специалисты советуют заранее составить план расположения пленки. Учтите, что ее можно монтировать только на открытые и свободные от мебели участки пола.
  3. Соединение отдельных элементов и подключение их в единую конструкцию производится строго в соответствии с предложенной производителем инструкцией. Соединительные элементы внешне похожи на обычные металлические клипсы. Поэтому их можно просто зажимать плоскогубцами.
  4. Последний шаг – подключение пленки к «холодному» кабелю, который ведет к терморегулятору.
  5. Сверху пленки нужно положить слой влагоизоляции. В качестве нее часто используется обычная полиэтиленовая пленка. Поверх полиэтилена можно укладывать любое твердое напольное покрытие — ламинат или паркет. При использовании мягких материалов (линолеума или ковролина) поверх полиэтилена целесообразно положить настил из тонкой фанеры или листов ДВП, чтобы избежать возможного механического повреждения пленки.

Последние инновации

Не так давно на рынке появился инновационный продукт — карбоновый теплый пол. В этой системе в качестве нагревательного элемента используются не графитные полосы, а карбоновые стержни. Они соединяются между собой посредством медного кабеля, имеющего повышенную защищенность.

В чем разница между графитной и карбоновой технологией?

Теплый пол Heat Life

И графит, и карбон — это углерод. Но они имеют разную молекулярную структуру. Карбон — тончайшие нити углерода диаметром 0,005 мм. Несмотря на такие мизерные цифры, порвать нити практически невозможно. Они создаются посредством термической обработки органических волокон, которые могут иметь природное или химическое происхождение. В результате термической обработки в материале волокна остаются только атомы углерода, разрушить которые практически невозможно.

Обратите внимание! Термическая обработка карбоновых волокон – сложный и дорогостоящий процесс. В результате него получается небольшое количество исходного материала, который потом можно использовать в производстве инфракрасных полов.

Поэтому стоимость карбоновых пленок пока намного выше графитных. Но зато преимуществ у них гораздо больше. В чем они заключаются?

Неоценимые достоинства

Карбон от графита отличается тем, что он гораздо прочнее и жестче, а также имеет меньшую массу. Карбон по своим техническим характеристикам прочнее стали, но гораздо легче ее.

Карбоновая пленка, в отличие от графитного пола, имеет более стабильные технические показатели. Поэтому срок ее службы намного дольше. Сам карбон невероятно стоек к механическим нагрузкам и меньше всего подвержен износу. Поэтому допускается многократное чередование штатной работы — включение, отключение, нагрев, остывание.

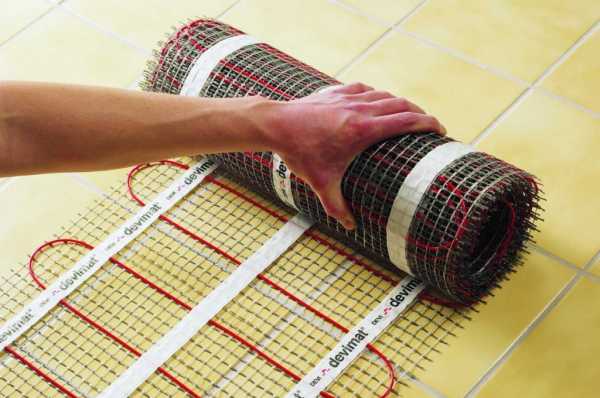

Системы подогрева пола

Технологи постоянно проводят тестирование обеих систем. Оно помогает наглядно увидеть существенные различия. Карбоновую пленку можно неоднократно перегибать, а потом разглаживать место сгиба. Затем перегибать в этом же месте, но с поворотом на 360 градусов. После таких экспериментов пленка работает безотказно. Графитная модель таких манипуляций не выдерживает.

Конечно, подобные механические нагрузки не встречаются в процессе эксплуатации пленочного пола. Но если учесть, что пленка закладывается не на год и не на два, а на десятилетия, то выбор в пользу одного из двух перечисленных вариантов становится очевидным. Механическая нагрузка будет присутствовать в течение долгого времени, поэтому хочется быть уверенным в том, что пленка сможет ее выдержать.

Образец графитной пленки не прошел описанное испытание. Он частично утратил пропускную способность, и электричество перестало проходить сквозь тело залома. В местах нарушения молекулярных связей графитный пол начал искрить, что спровоцировало расплавление защитной пленки и ее разгерметизацию.

К чему это может привести, вполне понятно. В результате таких процессов возникает не только риск возгорания. Человека просто может ударить током, особенно, когда такая поломка сопровождается потопом соседей.

Обратите внимание! Карбоновые стержни не сломались и при десятикратном повторении эксперимента. Это говорит о том, что доверять такому изделию можно всецело.

Обобщение по теме

Современные источники инфракрасного излучения способны создавать разный температурный режим. По своим технико-физическим характеристикам они приближены к солнечному свету. Из описанного выше материала становится понятным, как действует система обогрева, и какие она имеет эксплуатационные свойства. Остается выяснить одно — вреден ли инфракрасный теплый пол.

Споры о пользе и вреде не утихают. Но в последнее время научные исследования показали, что лучи дальнего спектра очень полезны для человека. Они обладают даже лечебным эффектом. Инфракрасные лучи, проходя сквозь кожу человека, запускают микровибрацию клеток, активируя их деятельность и стимулируя процессы, протекающие внутри них.

Доказано, что инфракрасные волны постепенно восстанавливают нарушения обмена веществ, сердечно-сосудистой системы, улучшают циркуляцию крови в организме и действуют оздоравливающе при простудных заболеваниях. Поэтому не нужно бояться использовать пленку у себя дома.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

РубрикаПол

Добавить комментарий
