Дренажная труба гофрированная: виды и монтаж

Дренаж — это комплекс мероприятий, который обеспечивает отведение излишков воды из почвы; дренажная труба в этом случае является частью общей системы водопровода. В состав стандартного элемента входят:

Схема укладки дренажа.

Сами трубы.
Фитинги.

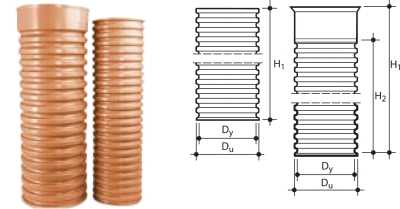

Инспекционные колодцы.
Иные комплектующие, необходимые для дренажа.

Различаются следующие разновидности дренажных конструкций:

Открытые. Это упрощенный вариант, система представляет собой ров или канаву.
Закрытые. В них применяют чаще всего пластиковые трубы для дренажа.
Засыпные. Они бывают кирпичные, гравийные и бутовые.

Дренажная система обычно обустраивается в следующих местах:

На дачных или садовых участках, где используются все три вида систем дренажа: пластиковые трубы — для отвода воды от построек, открытые канавы — в отведении жидкостей от корней деревьев.

В частных домах и коттеджах это неотъемлемая часть обустройства, которую начинают возводить еще на этапе строительства, когда выполняется отвод вод от фундамента.

Виды дренажных труб

С помощью дренажной трубы производится сбор и последующее отведение грунтовых вод в специальный колодец.

Дренажная труба — это основной компонент конструкций закрытого подземного дренажа, который предназначен для сбора и последующего отведения грунтовых и поверхностных вод в специальный коллекторный колодец. В стенках элементов есть отверстия, через которые жидкость проникает в них. В наше время производят три вида деталей:

Керамические элементы.
Асбестоцементные.
ПВХ-детали.

Различные исследования показали, что пластиковые трубы для дренажа превосходят своих собратьев, которые имеют ряд непростительных недостатков, среди них:

Большой вес; для перевозки деталей нужны существенные затраты на транспортировку.
Монтаж производится только с применением спецтехники. Кроме того, перед укладкой в трубах нужно сделать отверстия.
Невысокие эксплуатационные показатели: перфорация пропускает большое количество ила и песка, это ускоряет засорение конструкции и требует частой промывки.
Небольшой срок службы, трубы из асбестоцемента пригодны не более 20 лет, керамические — 30, ПВХ же сохраняют свои качества до 60 лет.

Дренажная перфорированная полимерная деталь гофрирована, т.е. она имеет ребра жесткости, которые позволяют распределять нагрузку равномерно.

Еще одна отличительная черта — небольшой вес (50-метровая бухта весит около 30 кг), транспортировку и монтаж осуществить не так уж сложно. Пластик легко режется обычной ножовкой.

О пластиковых дренажных гофрированных трубах

Пластиковые элементы для дренажа бывают одно- или двустенными. В их производстве применяется фильтрующая ткань.

Пластиковые элементы для дренажа — это гофрированные одно- или двустенные трубы, в производстве которых применяется фильтрующая ткань. Простота монтажа обеспечивается фигурными деталями и фитингами, это позволяет конструкции служить надежно и долго. ПВХ-детали бывают такими:

В зависимости от материала, из которого они изготовлены, различают ПНД- и ПВХ-элементы.
По прочности дифференцируют на классы жесткости кольцевой, бывают SN от 2 до 16.
Классификация по исполнению такая: гибкие (это отрезки в 40-50 м) и жесткие (бобины 6-12 м).
По предназначению: с фильтрующей оболочкой (кокосовое волокно или геоткань) и без нее.

Теперь поговорим о сферах применения гофрированных труб.

Однослойная гибкая гофрированная ПНД труба с перфорацией или без нее отлично зарекомендовала себя в обустройстве систем небольшой глубины. При глубине не более 3 м используется класс жесткости SN4, не более 2 м — SN2.

Гофрированная снаружи, гладкая изнутри, двухслойная труба (ПВД или ПНД) сочетает в себе удобство транспортировки и монтажа и хорошую кольцевую жесткость (показатель равняется 6). Она может иметь фильтр из волокна кокоса.
Гибкая гофрированная ПВХ-труба под глубокое залегание имеет класс жесткости SN8 (глубина закапывания — 10 м). Они могут быть с фильтром или без него.
Гофрированные снаружи, изнутри гладкие, жесткие двухслойные ПНД-дрены предназначены для оборудования достаточно глубоких систем. Класс жесткости — SN8. Данные детали не имеют фильтров.

Устройство системы дренажа

Укладка перфорированной трубы в дренажную систему позволяет создать благоприятный микроклимат на загородном или дачном участке. Сырость — существенное препятствие на пути к комфорту, излишки влаги создают неудобство для людей и большинства растений. Пренебрежение отведением с участка дождевой и талой вод способствует размытию земли, разрушению фундамента дома, затоплению подвала.

Монтаж дренажной системы избавит вас от вышеперечисленных катаклизмов, если вы правильно подберете элементы и установите их. Существует три метода дренирования:

Закрытый вариант. Выкопайте «под уклон» траншеи, подводящие жидкость в конечный водоприемник. После канавы засыпьте ветками деревьев и строительным мусором, сверху накройте деревянными решетками или слегка присыпьте землей. Данный метод устройства отличается своей экономностью, среди минусов — низкий срок эксплуатации из-за быстрого заиливания.
Открытый способ. Это самая простая система: по всей площади участка выкопайте канавы шириной в 50 см, а глубиной — 50-70 см. Вариант подходит только для местности с уклоном. Минус: канавы не могут отвести от строения всю воду, ухудшают внешний вид участка.
Третий вариант — это укладка дренажа усовершенствованным закрытым способом. Здесь вместо уплотнителя кладут трубы (при использовании ПВХ-деталей система прослужит около полувека).

Закрытый дренаж: виды и монтаж

Закрытый дренаж делится на четыре вида:

Устройство закрытого дренажа.

Систематический регулярный горизонтальный. Он включает в себя коллектор, который доставляет воду в водоприемник и трубы.
Кольцевой. Он предназначен для защиты пониженных участков от подтопления грунтовыми водами.
Головной. Устраивается между участком и водным потоком.
Береговой. Его функция — перехватывать проникающие в землю воды от дома.

Помимо выбора деталей, нужно еще правильно сделать дрены (это траншеи, в которые будут уложены трубы). Работа включает в себя следующее:

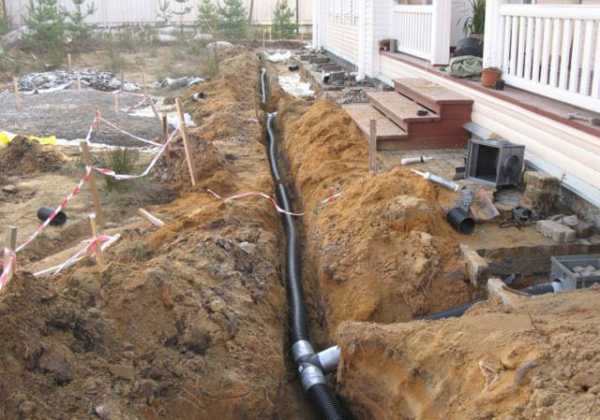

Вначале выройте траншею вдоль периметра дома (глубина — примерно 1-1,2 м), она будет собирать воду с отмостки фундамента. Придайте углублению небольшой уклон, он обеспечит самотечное отведение жидкости (она не будет скапливаться).

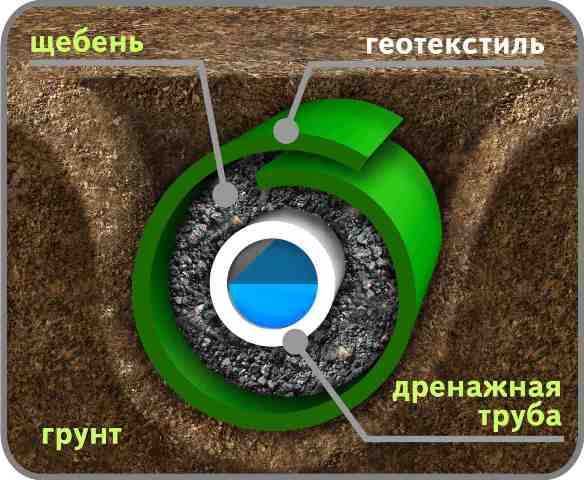

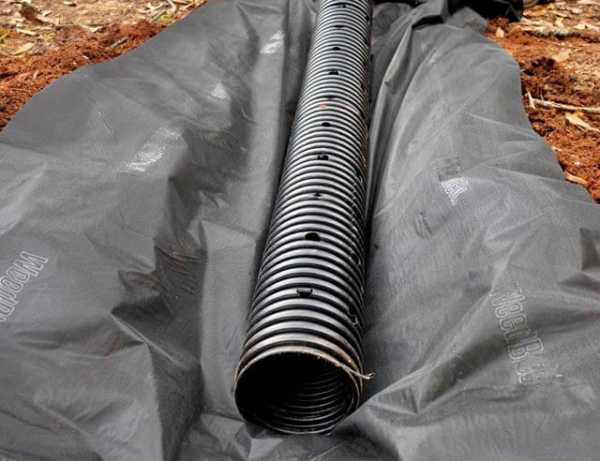

На дне разложите фильтрующий материал (идеальный вариант — геотекстиль), края продукта должны быть снаружи траншеи.
Сверху засыпьте слой в 5 см из крупного песка и щебенки.
Сверху насыпки нужно уложить трубы и сделать слой в 3 см мелкого гравия.
Закройте получившийся «пирог» краями геотекстиля, сверху засыпьте слоем почвы. Срок службы конструкции до первого заиливания — примерно 7 лет.
Чтобы контролировать чистоту системы и периодически очищать ее от ила, стыки дрен оснастите поворотными смотровыми колодцами. В недавнем прошлом использовали железобетонные колодцы, сегодня им на смену пришли ПВХ-системы.

Выполняя монтаж труб, следует учитывать еще ряд нюансов:

Глубина закрытого дренажа равняется глубине промерзания почвы в данном регионе.
Все детали для дренажа подбираются, учитывая тип грунта.
Угол наклона в системе должен быть минимум 3 градуса.

Смотровые колодцы располагают с шагом, не превышающим 50 м.
Вывод воды можно осуществить как в централизованную трубу, так и в естественный водоем.

Дренажные пластиковые элементы с перфорацией — это оптимальный материал для обустройства дренажа, который удалит излишнюю влагу с участка, обеспечит комфортное проживание. В наше время большей популярностью пользуются ПВХ-детали, они просты в монтаже, их срок эксплуатации на порядок выше иных материалов. Выполняйте все работы, соблюдая все указанные правила, тогда система прослужит вам как минимум полвека.

experttrub.ru

ПВХ перфорированная с геотканью для дренажа, виды гофротруб

Содержание:

Грунтовые воды и паводки способны неблагоприятным образом повлиять на срок службы зданий различного назначения. Чтобы они не подмывали фундамент, прокладывают почвенные дренажные конструкции, относящиеся к канализационным системам. Чаще всего их обустраивают с применением гофрированной трубы для дренажа.

Монтаж дренажных конструкций предоставляет возможность эффективно решать эксплуатационные и строительные проблемы, возникающие по причине поднятия уровня грунтовых вод. Гофрированные изделия в соответствии с классом прочности можно прокладывать на разных глубинах.

Основные виды дренажных систем

Функциональное назначение систем дренажа заключается в отведении паводковых и грунтовых вод, имеющих высокую точку залегания, с земельного участка или от строений.

Укладку дренажных труб выполняют в следующих случаях:

При возникновении необходимости осушить заболоченные территории, земли с повышенным уровнем влажности, поскольку на них невозможно проводить сельхозработы.

При потребности осушить участок до начала проведения строительных работ.
Для отведения грунтовых и паводковых потоков от фундамента возведенной постройки. Читайте также: «Как выполняется укладка дренажной трубы – пошаговое руководство».

Недопустима транспортировка дождевой воды в дренажную систему, поскольку при обильных атмосферных осадках вода в системе начнет проникать в фундамент здания. Вид применяемой конструкции дренажа зависит от цели, для которой ее обустраивают.

Самым простым методом является строительство открытой дренажной канавы. Для этого вырытую траншею заполняют материалами, которые способствуют отводу воды, к примеру, щебнем. Лучшим по производительности зарекомендовал себя вариант, когда задействуют дренажную гофрированную трубу. Для прокладки таких систем берут каналы, изготовленные из полимеров, керамики и асбеста.

Долговечностью отличаются керамические и асбестовые изделия, но у них отсутствует перфорация. Для дренажных конструкций это недопустимо и при их использовании необходимо своими руками сделать отверстия. Помимо этого изделия имеют значительный вес, что сильно осложняет проведение монтажных работ.

Также трубная продукция из керамики или асбеста очень скоро заиливается. Это понижает результативность дренажа, притом, что комплектующие детали к ней стоят дорого. Всех вышеперечисленных недостатков лишены пластиковые трубы, поэтому ими пользуются чаще всего.

Полимерные каналы для дренажа

Для изготовления полимерных труб, предназначенных для обустройства дренажных конструкций, используют:

полиэтилен низкого давления;
поливинилхлорид.

Оптимальным вариантом считается прокладка гофрированной дренажной ПВХ трубы с диаметром 110 миллиметров. Изнутри стенка такой продукции гладкая и это обстоятельство способствует минимизации сопротивления передвигающимся стокам. У изделия присутствует перфорация, что способствует оптимизации объемов стоков, которые пребывают.

Если сделать перфорирование трубы самостоятельно, то неправильный расчет числа отверстий может понизить ее пропускную способность, а ошибочное увеличение их размера приведет в ближайшее время к заиливанию.

Благодаря наличию гофрированной поверхности жесткость трубной продукции увеличивается и поэтому изделия можно прокладывать на большой глубине. Например, товары, принадлежащие к классам SN16 и SN8, монтируют с заглублением, превышающий 10 метровую отметку. Они устойчивы к коррозийным процессам, агрессивным химическим компонентам, находящимся в грунтовых водах. Читайте также: «Какие бывают дренажные трубы – разновидности и применение».

Эти изделия используют не только для создания систем водоотведения, но и в качестве материала для обустройства фильтрационных полей для сброса канализационных стоков из септика. Также продаются трубы дренажные гофрированные перфорированные с геотканью.

Особенности гофрированных полимерных труб

Дренажные поливинилхлоридные трубы, для изготовления которых применяют высококачественные полимеры, бывают:

однослойными, имеющими ребристую поверхность с обеих сторон;
двухслойными, обладающими изнутри гладкой стенкой, благодаря чему улучшается передвижение стоков.

Трубная продукция из ПВХ подразделяется по прочности на несколько классов: SN16, SN8, SN6, SN4, SN2. Реализуют гофрированные изделия для дренажа в жестком варианте 6-ти или 12-ти метровыми отрезками, а также в мягком – их укладывают в бухты протяженностью до 50 метров.

При изготовлении каналов, в некоторых случаях материал для них усиливают с помощью внесения различных добавок. Чтобы обеспечить защиту отверстий от засорений, задействуют оплетку. Она может отличаться в зависимости от типа грунта. Для глинистых почв лучше делать защиту из кокосовых волокон, а для суглинистых и песчаных — из геотекстиля.

Дренажные изделия из полимеров, характеризующиеся рабочей температурой от — 40 до + 45 градусов, обладают значительной кольцевой прочностью и превосходной изолирующей способностью.

Преимущества гофрированных изделий для дренажа

Такие трубы для обустройства дренажных систем стали широко востребованными благодаря наличию качественных показателей, а именно:

небольшому весу;
несложной технологии монтажа;
значительной площади перфорации;
долговечности;
надежности;
коррозийной устойчивости;
защищенности от заиливания;
прочности.

Укладывается гофротруба дренажная быстрее в несколько раз, чем керамические или асбестоцементные изделия. Кроме этого, для ее монтажа не надо использовать грузоподъемную технику. Стыковочные места таких труб герметичны и это способствует надежности собранной системы.

Благодаря наличию у дренажной трубной продукции гофрированных стенок, имеется возможность прокладывать непрямолинейные каналы. Имеющаяся у изделий перфорация бывает щелевидной или круглой. Она может занимать 30 или 60 процентов поверхности трубы и равномерно распределяться по окружности. При значительном объеме грунтовых вод задействуют каналы с отверстиями, располагающимися по всей поверхности.

Полимерная трубная продукция устойчива к коррозийным процессам и разложению в отличие от металлических аналогов. Ее пропускная способность выше на 25%. Значительная степень прочности позволяет трубам выдержать вес вышерасположенного грунта без деформации. Полимерный трубопровод можно эксплуатировать без ремонта на протяжении 50 лет.

Устройство системы водоотведения из полимерных каналов

Используют дренажную гофрированную трубу при обустройстве конструкций закрытого типа. Данную продукцию укладывают в заранее выкопанные канавы, у которых глубина должна превышать отметку промерзания почвы в морозы.

Немаловажное значение для эффективной работы системы водоотвода имеет уклон дренажного трубопровода. Он должен быть не менее 3% в направлении расположения приемников. Соединение труб осуществляют без применения инструментов, вручную. Для этого задействуют специальные муфты, имеющие резиновые уплотнители.

Чтобы собрать дренажную конструкцию, кроме каналов потребуются:

соединительные муфты;
переходные патрубки;
заглушки, устанавливаемые на концах;
тройники.

Лучший вариант прокладки системы дренажа следующий. На дно канавы помещают песчаную подушку и непременно ее утрамбовывают. При помощи этого слоя можно откорректировать угол наклона. Потом для фильтрации грунтовых вод укладывают геотекстиль, а поверх него насыпают слой щебня.

Далее монтируют ПВХ или ПНД дренажные трубы. Для соединения элементов задействуют фитинги. Когда система имеет большую протяженность, нужно каждые 50 метров обустраивать ревизионные колодцы.

Конструкцию накрывают слоем щебня и сверху геотекстилем. На завершающем этапе траншеи засыпают песком и землей и при необходимости утепляют.

Основные компании-производители дренажных конструкций

Продукцию для прокладки систем дренажа изготавливают многие производители, в число которых входят Nashorn, Политек, Rehau, ЗАО Рувинил, Uponor, Wavin и другие:

Nashorn. Выпускает большое разнообразие изделий из полиэтилена. Трубная продукция в зависимости от типа отличается износо- и морозостойкими качествами. Для обеспечения фильтрации задействуют геотекстиль американского производства. Гофротруба ПНД отличается гибкостью и оптимальным соотношением между стоимостью и качеством.
ЗАО Рувинил. Этот производитель выпускает продукцию из полиэтилена, не содержащего галогенов. Она имеет оптимально нанесенную перфорацию, ее эксплуатируют при температурном режиме от 20 до 90 градусов. Трубы на качество проверяют на всех этапах изготовления.
Uponor. Изделия данной компании производят из высокоплотного полиэтилена. Наличие двойных стенок позволяет использовать их в дренажных конструкциях под автомобильными магистралями. В однослойных трубах присутствует фильтр из кокосового волокна.
Wavin. Трубную продукцию изготавливают с фильтрующим материалом и без него. По всей площади равномерным образом осуществляется крепление при помощи нескольких нитей из капрона.

Дренажные конструкции, для обустройства которых задействуют гофрированные трубы из полимера, среди специалистов считаются самыми эффективными. Монтаж можно выполнять самостоятельно, а вот проектирование желательно заказать у профессионалов.

trubaspec.com

характеристики и виды, укладка 2019

Дренажная система предназначена для регулирования уровня грунтовой, дождевой и талой воды на участке, защиты строительных конструкций от подтоплений, образования влаги, плесени и грибка. Наиболее распространенным материалом для монтажа дренажных систем являются трубы из полиэтилена низкого давления (ПНД).

Характеристики дренажных труб и их задачи

Данные трубы соответствуют всем требованиям к материалам для строительства данных сетей водопонижения на участке и имеют следующие преимущества:

Прекрасную гибкость – благодаря этому возможна прокладка труб на криволинейных участках, ведь материал можно свернуть даже кольцом;
Удивительную прочность, придающую трубам способность выдерживать давление грунта даже при прокладке в траншее глубиной до двух метров, а также различные динамические нагрузки;
Неподверженностью коррозии, ведь пластиковые изделия не ржавеют;
Свойством встроенной фильтрации, ведь многие трубы ПНД имеют полную или частичную перфорацию, размеры которой рассчитаны на попадание в дренажный коллектор только воды;
Экологичность – материал изготовления трубопроводов – экологически чистый полиэтилен;
Удобоукладываемость и наличие нескольких способов монтажа;
Долговечностью: дренаж их пластиковых труб низкого давления прослужит Вам около 40 и даже 50 лет!
Легкость материала, удобство транспортировки, а также простота и возможность хранения в течение длительного времени без нарушения качеств материала;
Если сравнивать затраты на прокладку дренажных систем из других материалов, то и сами трубы, выполненные по этой технологии, и фитинги имеют демократичную стоимость.

Виды

Для работ по созданию систем дренирования подходит труба дренажная ПНД технического типа, выполненная из полиэтилена ПЭ80 SDR 17, соответствующего требованиям ГОСТ 18599-2001. SDR- это показатель, стандартизирующий отношения главных размеров трубы – её диаметра и толщины стенки. Для дренажных работ применяются трубы, минимальный диаметр которых — 50 мм, максимальный — 200 мм.

Современный рынок материалов для инженерных систем предлагает широкое разнообразие продукции. Одними из ведущих производителей труб низкого давления для дренажа можно назвать концерн Wavine, а также российские компании Nashorn, Политек, Перфокор.

Производители разработали несколько типов труб ПНД: гофрированные с полной или частичной перфорацией, а также изолированные фильтрующим материалом, к примеру, геотекстилем.

Первый тип труб выполняется двухслойным и производится с применением метода, называемого коэкструзией. Верхний слой по всей длине трубы гофрирован – то есть наделен ребрами жесткости и отличается высокой прочностью. Внутренний слой гладок и обладает прекрасными характеристиками скольжения. Степень перфорации выбирается из условий работы трубопровода дренажа. Так при необходимости осушения грунта и контроля его влажности используются ПНД трубы с большой площадью перфорацией (240-360 градусов). Если задачей дренажа является лишь отвод влаги с поверхности грунта, то подойдут отверстия, расположенный в секторе с углом в до 180 градусов.

Предизолированные трубы применяются для работы на участке, грунты на котором относятся к глинистым. При этом геотекстиль препятствует заводнению трубопровода и повышает эффективность его работы.

Особенности укладки труб в системе дренажа

Тип дренажной трубы определяет и способ её укладки.

Общими этапами монтажа дренажных трубопроводов являются организация траншеи, называемой дреной и имеющей проектную глубину, обеспечивающую нормативный уклон в сторону места сбора воды. Далее проводятся работы по укладке на дно траншеи фильтрующего слоя (чаще всего геотекстиль) и засыпке щебеночного основания для трубопровода.

Затем приступают к монтажу трубопровода. Соединение труб могут выполняться как муфтовым способом, так и с помощью сварки или неразъемных соединений. Гофрированные трубы, перфорированные или глухие, не имеющие фильтра засыпают сверху защитным слоем гравия фракции 5-10 мм толщиной 200 мм и укрывают геотекстилем. Кроме этого трубы, имеющие неполную перфорацию, укладываются на основания вниз отверстиями. Для предизолированной трубы достаточно предусмотреть защитный песчаный слой.

Завершающим этапом монтажа дренажной системы является обратная засыпка местным грунтом.
