Содержание

Плюсы и минусы инфракрасного теплого пола

Еще насколько лет назад понятие «теплый пол» сводилось к представлению о громоздкой водяной или энергоемкой кабельной системе, а процесс его обустройства был неразрывно связан с необходимостью бетонных работ. Благодаря пленочным инфракрасным нагревателям, экономичную и эффективную систему напольного обогрева можно построить за считанные часы.

Частично этим и можно объяснить стремительно растущую популярность этого инновационного материала. Вокруг пленочных нагревателей ходит много домыслов и слухов, нередко довольно противоречивых по своей сути. Для того, чтобы расставить все точки над i, составим своеобразный рейтинг достоинств инфракрасных полов, а также перечислим их недостатки.[contents]

Преимущества инфракрасного напольного обогрева

Пленочные инфракрасные полы нельзя назвать идеальными по сравнению с другими системами напольного отопления, так как по некоторым критериям они все же проигрывают традиционным схемам. Тем не менее, их плюсы впечатляют.

  1. Возможность обогрева локальных зон. Благодаря возможности произвольного размещения нагревателей, можно подогревать только поверхности, расположенные у мест отдыха или на проходах. Это дает возможность рационально расходовать материал во время монтажа, а также экономить электроэнергию при эксплуатации системы.
  2. В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении. По этой причине такой способ обогрева более предпочтителен в жилых помещениях. Типичный «пирог», используемый при монтаже инфракрасного теплого пола
  3. Стоимость комплекта теплого инфракрасного пола со всеми необходимыми элементами (ИК-пленка, терморегулятор, проводка, термодатчик и подложка) намного ниже цены материалов для обустройства кабельной или водяной напольной отопительной системы. К тому же, ввиду уменьшения затрат на строительные материалы и инструмент, значительно уменьшается стоимость монтажа.
  4. Системы инфракрасного обогрева не боятся морозов, поэтому даже длительное отсутствие владельцев в зимние месяцы не повлияют на их работоспособность при включении. Эта особенность позволяет устанавливать такие полы на дачах и в загородных домах.

    В отличие от водяных контуров, из которых надо сливать воду, инфракрасные нагреватели готовы к работе в любой момент.

  5. В дополнение к предыдущему пункту добавим низкую тепловую инерционность инфракрасного обогрева, что позволяет достичь комфортной температуры сразу же после включения. Неоценимое преимущество для периодически отапливаемых помещений, не так ли?
  6. Благодаря высокому коэффициенту полезного действия карбоновых нагревателей (их КПД более 80%), а также возможности нагрева излучением, при использовании ИК-полов значительно снижаются расходы на электричество.

    Специалисты говорят о 20-25% экономии по сравнению с конвекционными способами передачи тепловой энергии.

  7. Возможность установки пленочного теплого пола не только в частных домах, но и в обычных городских квартирах. Во-первых, не придется переживать о возможности затопления соседей, живущих снизу, а во-вторых, централизованные системы отопления не предназначены для энергоснабжения таких систем, поэтому получить разрешение на реконструкцию вряд ли получится.
  8. Высокая скорость установки. Даже если придется снимать, а затем устанавливать обратно покрытие теплого пола, работу можно выполнить за пару дней. С другими системами напольного обогрева такой номер не пройдет – придется, как минимум, ждать одну-две недели для полного схватывания бетонной стяжки. Пример монтажа — смотрите на видео ниже:
  9. Возможность монтажа своими руками. Укладка и подключение пленочных нагревателей не требует специальной подготовки и может быть выполнена собственноручно. Плюсы еще и в том, что для обустройства теплого пола не требуется ни специального инструмента, ни навыков работы с ним. Отличия отопления конвективного и инфракрасного типа
  10. Инфракрасная энергия, которую излучают карбоновые элементы, полностью идентична той, которая исходит от нашего Солнца.

    Проведенные исследования свидетельствуют о благотворном влиянии мягкого микроволнового излучения на человеческий организм. Именно по этой причине так уютно находиться в комнате с ИК-обогревом.

  11. Теплые полы способствуют равномерному прогреву помещений по всей высоте, при этом максимальный комфорт достигается в нижней их части. Помните призыв медиков «хранить ноги в тепле»? С пленочными обогревателями следовать этой рекомендации совсем несложно.
  12. Возможность быстрого демонтажа нагревателей. При необходимости инфракрасную систему отопления можно демонтировать и использовать в другом месте. В случае с водяными или кабельными полами придется разбивать бетонную стяжку, что неотвратимо приведет к повреждению элементов системы.

Для полноты картины рекомендуем ознакомиться со следующим видео, в котором автор проводит по настоящему беспощадное тестирование инфракрасного пола:

Как видите, достоинств у инфракрасного теплого пола немало. Однако говорить о полном совершенстве пока еще слишком рано, и виной этому – минусы таких систем.

Недостатки пленочных инфракрасных систем

Информация о недостатках ИК систем позволит составить полную картину этого способа обогрева. К тому же, скрывать их изнаночную сторону будет нечестно, ведь любой недочет при определенном стечении обстоятельств может стать причиной отказа от применения ИК-пленки. Итак, минусы использования инфракрасного теплого пола:

  1. Система карбоновых нагревателей работает от сети 220В, при этом сила тока является потенциально опасным фактором. Даже несмотря на наличие заземления и автоматической системы защитного отключения, существует опасность поражения электрическим током.
  2. Несмотря на то, инфракрасная пленка является одной из самых эффективных электрических нагревательных систем, она очень сильно проигрывает водяному теплому полу по показателю экономичности. Этот разрыв еще больше увеличивается, если контур последнего подогревается с использованием природного газа.

    Из-за непомерных затрат на электричество выбор инфракрасного теплого пола в качестве основной системы отопления нецелесообразен, поэтому сейчас можно говорить только о его работе в качестве дополнительного источника обогрева.

    Пример расчета затрат на электроэнергию при использовании пленочного пола
  3. Зависимость от электричества. Разумеется, о надежной работе оборудования можно забыть при частых отключениях электричества. Конечно, кто-то может возразить, что и водяные контуры напольного обогрева функционируют благодаря электрическим циркуляционным насосам. Тем не менее, при отключении электроэнергии небольшая мощность такой помпы позволяет подключить ее через инвертор к автомобильному аккумулятору или маломощному генератору. ИК-нагреватели потребуют большой генерирующей мощности и высокого расхода топлива, поэтому такой вариант будет нецелесообразным.
  4. Места размещения инфракрасных нагревателей запрещается перекрывать стационарной мебелью или оборудованием. Первоначальная укладка ИК-пленки, естественно, будет учитывать это требование. Но как быть, если захотелось сменить обстановку? Разбирать пол и выполнять укладку заново? Даже если сверху будет уложен ламинат, процесс не назовешь простым. Конечно, производитель рекомендует в таких случаях оставлять воздушный зазор между мебелью и полом, но будет ли эстетично выглядеть диван или шкаф при их установке на деревянные бруски?
  5. Укладка инфракрасных нагревателей под мягкие напольные покрытия требует установки промежуточного слоя с высокой механической прочностью. В его качестве используется фанера, гипсоволокнистые или древесноволокнистые плиты, ДСП, OSB и т. д., что приводит к дополнительным финансовым тратам. В случае с кабельными или водяными способами обогрева, укладка линолеума или ковролина усложнения конструкции не требует.

Внимательный анализ всех существующих достоинств и недостатков инфракрасных систем напольного отопления говорит о том, что за ними будущее. Посмотрите внимательно на плюсы ИК-нагревателей и оцените критическим взглядом их слабые места. Первые трудно переоценить, ведь большинство из них связаны с преимуществами технологии и простотой монтажа, тогда как практически все минусы можно устранить четким расчетом при планировании и правильной эксплуатацией. В любом случае, планируя установку теплого пола, надо взвесить все за и против. Только тогда он будет радовать не только уютным теплом, но и надежной экономичной работой.

all-for-teplo.ru

Инфракрасный тёплый пол: бывает пленочный, рулонный, ленточный

Инфракрасный теплый пол (ИК-пол) – относительно новый продукт на рынке обогревательных систем. Если до недавнего времени использовались две основные технологии, водяные и электрические теплые полы, то сейчас все большую популярность завоевывает ИК-пол.

Принцип действия

Бывают: инфракрасный стержневой теплый пол и инфракрасный пленочный теплый пол. Их принцип работы прост: нагревая за счет электрического тока карбон, система получает тепловую энергию для обогрева помещения. Излучаемое тепло схоже по своему характеру с солнечным светом. Это свойство легло и в основу создания инфракрасного теплого пола и прочих схожих с ним современных отопительных систем.

Пленочный инфракрасный пол

Что такое пленочный теплый пол? Инфракрасный карбоновый теплый пол получил свое название от ключевого элемента – карбоновой пасты, которая запаяна в пленку из полиэстера. Данный излучатель из нетканого полотна имеет 100-процентную теплоотдачу. Нагревательный кабель, в отличие от инфракрасной пленки, потребляет больше электричества, что делает пленку гораздо более выгодным решением. Чаще всего она используется в жилых помещениях и монтируется под ламинат, линолеум, паркет и ковролин.

Инфракрасный пленочный теплый пол

К плюсам относят следующие характеристики:

  • можно укладывать напольное покрытие, не заливая обогревательную систему цементом;
  • незначительная толщина не поднимет уровень пола;
  • низкий уровень расхода электроэнергии;
  • возможность демонтажа и повторного монтажа;
  • невысокая цена, в отличие от стержневого инфракрасного теплого пола.

Как и практически у любого изделия, у пленочного пола есть своим недостатки:

  • для правильной работы системы необходимо создать идеально ровную поверхность;
  • отсутствие гарантии на абсолютную пожаробезопасность;
  • сильный нагрев мебели и техники;
  • более сложный монтаж, по сравнению с другими видами.

Чтобы рассчитать мощность отопительной системы, необходимо знать скорость и температуру нагрева пленки. За 15-20 минут она нагревается до 50-55°С. Максимальное энергопотребление 1 м² пленки за час равно 240 Вт. С помощью программируемых автоматов можно сократить потребляемую мощность, разделив помещения на зоны с последовательным нагревом.

Инфракрасный теплый пол в комплекте включает в себя нагревательную пленку, изолированные провода в двух цветах, зажимы, изоляционный скотч и инструкцию. Как укладывать покрытие инфракрасного теплого пола? Рулонный теплый пол такого вида очень требователен к ровности поверхности, на которую он укладывается. Перепады в высотах, которые допустимы при монтаже, должны быть менее 3 мм.

Чтобы точно определить состояние пола, следует воспользоваться уровнем. Если необходимо, основу следует выровнять, а затем обязательно удалить с нее пыль. Для этой цели можно использовать пылесос.

Монтировать инфракрасный пленочный теплый пол рекомендуется только после выполнения всех вышеперечисленных процедур.

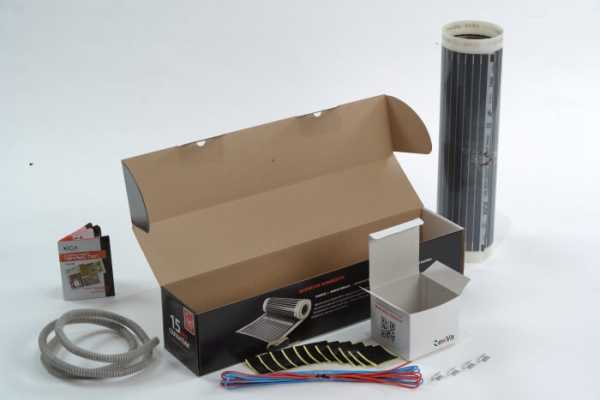

Комплект пленочного теплого пола

Монтаж пленочного пола

В первую очередь устанавливается слой гидроизоляции, который защитит систему отопления от влаги. Далее кладется теплоизоляционный слой. Нередко в целях экономии финансов и времени этот пункт игнорируется, что в корне неправильно. Чтобы система работала максимально эффективно, необходимо минимизировать потери тепла. Существует 3 типа используемого материала: органические, неорганические и смешанные. Какой бы вы ни выбрали, он крепится металлизированной стороной наверх и соединяется на стыках скотчем.

Перед непосредственным началом монтажа требуется выбрать место для терморегулятора. Оптимальный уровень крепления – 15 см от пола. Затем необходимо составить схему для размещения пленки. Следует избегать мест, где планируется поставить мебель и бытовую технику. Первый слой укладывается на расстоянии 10-40 см от стен. Если пленочный карбоновый теплый пол будет единственным отопительным элементом, его площадь должна покрывать свыше 70% помещения. Для дополнительного обогрева достаточно 40%.

Инфракрасная полиэстеровая пленка может быть разрезана по указанным линиям и должна укладываться стороной с медными контактами вниз по направлению к стене. Контактные зажимы присоединяются к краю медной полосы, затем можно подключать провода. Места разрезов и соединений необходимо изолировать битумной мастикой. Термодатчик подключается к нижней стороне ИК-пленки. Его также требуется изолировать. Прежде чем приступать к чистовой отделке пола, следует протестировать получившуюся систему обогрева. Искрение, перегрев проводки и неравномерное нагревание пленки говорят о том, что при монтаже были допущены ошибки. При отсутствии подобных проблем можно смело заявить, что пленочные теплые полы с инфракрасным излучением готовы.

Стержневой инфракрасный пол

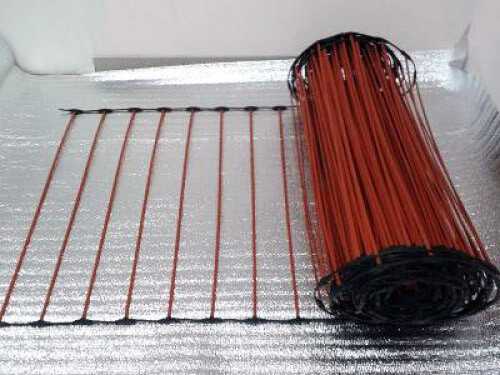

Данный тип представляет собой маты со множеством стержней, параллельно подключенных гибкими соединительными проводами, внутри которых карбон, медь и серебро. Сделав сверху цементную стяжку, на уложенный теплый пол можно смело класть кафельную плитку. Инфракрасный кабельный теплый пол на самом деле правильно называть стержневым.

Инфракрасный стержневой теплый пол

Преимущества стержневой системы:

  • подходит для помещений с высокой влажностью;
  • обладает свойствами саморегуляции;
  • не нагревает мебель и технику на своей поверхности;
  • гарантирует пожаробезопасность;
  • прост в установке;
  • быстро нагревает помещение.

Минусы данного типа теплого пола:

  • высокая цена;
  • высокий уровень потребления электроэнергии;
  • нагревается чуть менее равномерно, чем пленочный;
  • не слишком удобен при ремонте и демонтаже.

Подготовка, как и у пленочного варианта, начинается с определения места для терморегулятора. Далее составляется план, отображающий зоны с обогревом и без него. Инфракрасные маты имеют стандартные размеры (83 см) и кладутся на расстоянии 15-20 см от стены. Ровность поверхности и теплоизоляционный слой чуть менее принципиальны, чем в первом случае, но позволят добиться наилучшего результата. Если речь идет о дополнительном отоплении, будет достаточно уложить не особо толстый рулонный теплоизолятор, если об основном, то понадобятся более серьезные материалы.

При выборе также обращайте внимание на общий климат в регионе и непосредственно на расположение квартиры в доме. Рекомендуется использование теплоизоляционного материала с металлизированным покрытием, а не с фольгой, которая гораздо быстрее изнашивается. Чтобы минимизировать теплопотери на обогрев стен, следует проложить теплоизолятор по периметру помещения, чуть заходя на стены. Подойдет демпферная лента, ленточный утеплитель или полоса пенополистирола. При чистовой отделке излишки обрезаются, а кайма скрывается плинтусом. Набор инструментов, необходимый для того, чтобы сделать инфракрасные стержневые полы:

  • щипцы;
  • клещи обжимные;
  • кусачки;
  • отвертка;
  • ножницы;
  • нож;
  • строительный скотч;
  • строительный фен.

Монтаж стержневого пола

Как сделать инфракрасный стержневой пол? Маты укладываются вплотную, без зазоров. Щели необходимо заполнить, стыки проклеить скотчем или металлизированной лентой с клеевым покрытием. Укладка начинается со стены, на которой расположен терморегулятор. Для разворота соединительный провод разрезается строго посередине между стержнями. Возможен вариант покупки листов, а не рулона материала.

Разложенные маты фиксируются друг с другом и с утеплителем скотчем. Разрезанные провода необходимо соединить с помощью коннекторов. Сверху надевается термоусадочная трубка, которую следует нагревать строительным феном до тех пор, пока соединение проводов не будет обжато. После установки датчика температуры можно подавать питание в систему и тестировать ее.

Укладка инфракрасного стержневого теплого пола

Разобравшись, что такое инфракрасный теплый пол, и выяснив, как работает тот или иной его вид, необходимо выбрать из всех свойств наиболее принципиальные для конкретной ситуации. Для кого-то это простота монтажа, для кого-то – низкий уровень потребления электроэнергии, а кому-то важна возможность повторного монтажа. Но на каком бы варианте вы ни остановились, это будет весьма экономичным и эффективным решением, по сравнению с традиционными системами отопления. Правильно сделанные инфракрасные теплые полы оправдывают свои вложения и способны долго прослужить.

delaypol.com

Теплый пол электрический: инфракрасный, кабельный и стержневой

В настоящее время выделяют три типа теплых полов, работающих от электричества:

  • ИК-пленочный пол;
  • Кабельный теплый пол;
  • Стержневой (карбоновый) теплый пол.

Каждая система, несмотря на разный принцип работы и отличающиеся технические характеристики, способна обеспечить повышенный комфорт, удобство при эксплуатации и существенную экономию электроэнергии. По сравнению с обычным центральным отоплением, система ИК, кабельного или стержневого типа способна обеспечить равномерный электрообогрев пола.

Инфракрасный пол

Инфракрасный пленочный теплый пол (ИК) представляет собой современный способ отопления, подогрев она осуществляет за счет ИК-излучения. Инфракрасная нагревательная пленка по многим техническим характеристикам превосходит аналогичные системы напольного обогрева. Кроме того, для работы ИК-системы не нужно проводить трудоемкие монтажные работы по обустройству бетонной стяжки и выкладке нагревательных элементов.

Инфракрасный пленочный пол может совмещаться с любой разновидностью финишного напольного покрытия. Также инфракрасная отопительная пленка более проста в ремонте. Система работает по параллельной схеме, а значит, даже при выходе из строя одной из секций, все остальные продолжат работу, заменить необходимо будет только 1 участок.

ИК-пленка, обеспечивающая подогрев пола, изготавливается с применением плотных полимерных соединений. Между двумя слоями ИК-пленки размещаются элементы, обеспечивающие подогрев напольной поверхности. Работает такая система от электросети и не требует размещения блока питания или других дополнительных устройств, помимо терморегулятора.

Каждый тепловой элемент оснащен проводником к которому присоединен провод. Провод, в свою очередь, подключается к источнику питания. Инфракрасный пол оснащен термостатом, который регулирует степень обогрева с помощью встроенных датчиков. Пленочный пол обладает рядом преимуществ:

  • ИК-излучение обеспечивает подогрев предметов, а не воздуха;
  • ИК-пол не создает восходящих потоков, благодаря такой особенности не возникает сквозняков и перемещения пыли;
  • ИК-пленочный пол может обеспечивать локальный подогрев – это создает разный температурный режим в разных зонах одной комнаты;
  • Ленточный пол прогревается в течение 20-30 минут, в то время как водяной или стержневой за 3-4 часа;
  • Пленочный пол имеет более чем 20-летний срок службы.

Однако представленная система имеет и свои недостатки:

  • Ленточный электрический пол при повреждениях или неправильном монтаже может спровоцировать возгорание в результате короткого замыкания;
  • Механизм, обеспечивающий электроподогрев пола, может выйти из строя из-за перепадов напряжения.

Основные технические характеристики:

  • Напряжение электросети: 220 В, 50 Гц;
  • Температура нагрева пленки: 45-80 °C;
  • Мощность потребления электроэнергии: 150-400 Вт/м2;
  • Длина ИК-волны: 6-20 мкм.

Кабельный теплый пол

Электрический кабельный пол обеспечивает подогрев в процессе максимального преобразования мощности кабеля в энергию тепла. Кабель для теплого пола может нагреваться до температуры в 60-70°C, а его изоляционная обмотка может без потери свойств выдержать нагрев до 100°C.

В отличие от водяного теплого пола, электрический пол, использующий для нагрева провод, нагревается гораздо быстрее (в течение 30-40 мин.), но при его монтаже обязательно обустройство цементной стяжки. Водяной пол отличается сложным процессом монтажа трубопровода, в то время как провод укладывается просто и легко. Наряду с этим, кабельный пол стоит несколько дороже, чем инфракрасная система обогрева.

Для обеспечения нагрева поверхности пола система использует нагревательный провод. Провод может быть резистивным (одножильным и двухжильным) и саморегулирующимся.

Резистивный провод изготавливается с применением меди, латуни и нихрома. Он покрывается двумя-тремя слоями поливинилхлоридного изоляционного слоя, который может выдерживать воздействие высоких температур и защищает все виды обогревательных кабелей от механических повреждений. Провод обернут экранирующей обмоткой из проволоки или фольги, которая защищает от электромагнитного излучения; также обмотка выполняет функцию заземления.

Одножильный провод представлен в виде металлической жилы, которая обладает высоким электрическим сопротивлением. Его постоянная теплоотдача может привести к серьезному перегреву на отдельных участках системы. Двухжильный провод отличается тем, что одна из жил интенсивно обеспечивает подогрев, в то время как вторая выполняет функцию токопроводящего элемента.

Провод саморегулирующегося типа может активно изменять мощность обогрева в случае изменения температуры окружающей среды. Такие виды кабелей оснащены надежной внешней и внутренней изоляцией, которая обеспечивает отличную механическую, химическую и электрическую защиту. В качестве нагревательного элемента здесь выступает полупроводниковая матрица. Если температура воздуха в помещении понижается, то середина кабеля сжимается, что влечет за собой увеличение силы тока и повышение количества тепла.

Кабельная система имеет следующие преимущества:

  • Способна равномерно распределять тепло по всей высоте комнаты;
  • Не сушит воздух;
  • Не влияет на особенности дизайна помещения;
  • Может быть уложена под плитку, стяжку, линолеум, ламинат;
  • В отличие от водяного теплого пола, не способна к разгерметизации;
  • Эксплуатационный срок достигает 20 лет;
  • По сравнению с водяными полом имеет низкую инерционность нагрева.
  • Не создает фоновых шумов во время работы.

Наряду с этим, кабельный пол имеет ряд существенных недостатков, среди них:

  • Высокая стоимость затрат на электроэнергию;
  • Необходимость полного демонтажа финишного покрытия при повреждениях нагревательного элемента;
  • Повышение электромагнитного фона в области пола.

Технические характеристики:

  • Номинальное напряжение: 220 В, 50-60 Гц;
  • Максимальная температура нагрева: 105 °C;
  • Номинальная мощность: 20 Вт/м.п.;
  • Минимальный радиус изгиба: 15 мм.

Стержневой теплый пол

Электрический стержневой пол функционирует за счет карбоновых нагревательных элементов. Принцип действия такой системы заключен в том, что карбоновый стержень выполняет функцию длинноволнового излучателя, который работает в рамках диапазона инфракрасного излучения, которое по своим характеристикам схоже с солнечным светом.

Такой электроподогрев способствует сохранению оптимального уровня влажности в воздухе комнаты. При этом находящиеся в ней предметы могут прогреваться в глубину на 1,5-2 см. Стержневая система использует принцип работы инфракрасного обогревателя. Карбоновый стержень изготовлен с применением мелкодисперсного графитового порошка, который покрыт изоляционным покрытием из полиэтилена и полиэстера.

По сравнению с водяным теплым полом, стержневой демонстрирует более высокую степень надежности и долговечности, а благодаря изоляции с помощью напольного покрытия увеличивается и параметр площади обогрева.

Стержневая система представляет собой гибкие карбоновые стержни, которые соединяются между собой с помощью медного кабеля и обмотаны трехслойной полимерной изоляцией. Укладывать их можно в комнате с любой планировкой. Пленочная система укладывается в паркет, также она может быть покрыта ламинатом или линолеумом. Эту обогревательную конструкцию можно монтировать в потолок или стены, сверху может быть размещено декоративное покрытие.

Принцип работы стержневого пола заключается в передаче тепловой энергии с применением длинноволнового инфракрасного диапазона. По медному кабелю электрический ток поступает прямиком на карбоновый стержень, который вырабатывает ИК-излучение.

Преимущества стержневых теплых полов:

  • Все виды напольных финишных покрытий отлично сочетаются со стержневой системой;
  • Конструкция отличается повышенной пожаробезопасностью;
  • Имеет малый вес – нагрузка на базовый пол при этом минимальная;
  • Может размещаться в комнатах, отличающихся сложной планировкой с большим количеством мебели;
  • Хорошо переносит условия повышенной влажности;

Недостатки:

  • При укладке под бетонную стяжку или керамическую плитку невозможно провести ремонт без предварительного капитального демонтажа покрытия;
  • Высокая стоимость;
  • Невозможность использования алюминиевой подложки – при реакции со щелочной средой алюминий медленно растворяется, что, в свою очередь, может нанести вред карбоновым стержням;
  • Малый эксплуатационный срок – 3-5 лет.

Технические характеристики:

  • Потребляемая мощность: 108-180 Вт/п.м.;
  • Энергопотребление на 1 п.м.: 20-50 Вт/ч;
  • Питание: 220 В, 50 Гц;
  • Длина волны ИК обогрева: 10-15 мкм.

Рекомендации по выбору электрического теплого пола

Для того чтобы определиться с тем, какой электрический пол подойдет лучше всего, в первую очередь следует сравнить технические характеристики каждого вида и соотнести их с эксплуатационными условиями. Наиболее значимый показатель здесь – это мощность, с которой осуществляется электроподогрев.

Если нужно подобрать систему теплого пола для помещения с повышенной влажностью, то показатели потребляемой мощности должны превышать значение в 160–180 Вт/м2. Еще один важный параметр заключается в простоте управления теплым полом. Дело в том, что режим изменения температуры в комнате регулируется с помощью специальных датчиков, которые подают сигнал к органу управления. Термостат сможет обеспечить поддержку оптимальной температуры системы.

Если электрический теплый пол будет применяться в качестве источника основного отопления и нагреваться будет ламинатное, ковролиновое или линолеумное покрытие, то наиболее подходящим вариантом будет инфракрасный теплый пол. Это связано с тем, что при ИК-обогреве финишное покрытие деформируется и рассыхается меньше всего. Тем не менее пленочный инфракрасный пол отлично сочетается и с керамической плиткой. Для обеспечения ровной поверхности лучше всего применять фанеру или листы ГВЛ.

Под плитку в ванной комнате и спальне рекомендуется устанавливать нагревательные маты. В этом случае плитка будет крепиться поверх обогревательного слоя с помощью клея. При использовании ИК-пленки для обогрева гостиной или кухни, не обязательно применять теплоизоляционное покрытие, размещенной между матами и плиткой. Это позволит существенно сэкономить электроэнергию.

Важно помнить о том, что ИК-пол не в состоянии обеспечить надлежащую температуру нагрева зимой, потому в качестве основного источника тепла в жилых комнатах лучше использовать более мощную кабельную обогревательную систему. Для этого может применяться как одножильный, так и двужильный нагревательный кабель под стяжку.

Если теплый пол стержневого типа будет единственным источником отопления, то он должен сочетаться с эффективным теплоизолятором. Эту функцию могут выполнять пенополистирольные плиты с толщиной в 20-50 мм. Если любая из представленных обогревательных конструкций будет единственным источником тепла, площадь подогрева должна составлять не менее 80% от всей поверхности пола в комнате. Монтаж можно выполнять своими руками, но сборку и установку кабельной и стержневой системы лучше поручить квалифицированным специалистам.

domotopim.ru

Недостатки и достоинства инфракрасного теплого пола

Содержание статьи:

Нынешние строительные технологии совершили гигантский прыжок вперед. Среди всех новшеств имеются новинки и среди систем отопления. Централизованное отопление давно уже неактуально. А ведь относительно недавно оно было основной технологией обогрева дома. А вот уже сегодня совсем необязательно ставить массивные не слишком привлекательные чугунные радиаторы у себя в доме. Сейчас все несколько проще. Так, например, есть возможность монтажа тонкой пленки с вмонтированными кабелями или другими нагревательными элементами в пол и получить уют в своем жилище. Она получила название инфракрасный теплый пол. Далее рассмотрим какие имеет инфракрасный теплый пол плюсы и минусы.

Сейчас многие проявляют интерес к подобному полу. Нужно сказать, что эта технология была разработана не так давно, однако достаточно плотно вошла в нашу жизнь. Нужно отметить, что подобная система может использоваться как в небольших помещениях, так и обширных домах. Технология взята из ИК обогревателей, которые обогревают окружающие их предметы и тела людей, а уже после этого происходит отопление окружающего воздуха. Это технология так называемой вторичной конвекции. Но про недостатки и достоинства подобного теплого пола, наверняка, знают не все. Для некоторых теплый пол инфракрасный пленочный является до сих пор новинкой.

Что такое ИК теплый пол?

Для того чтобы объективно оценивать систему, необходимо иметь представление что это такое и как оно применяется, как реализовывается. За счет этого можно определиться с тем, какие имеет инфракрасный теплый пол плюсы и минусы, какие отзывы являются рекламными акциями, а какие правда.

Конструкция подобной конфигурации является системой, в которой процесс нагрева осуществляется специальными пленками или стержнями. В пленке скрыта электрическая система, которая при нагреве выделяет инфракрасные лучи. Эта пленка или стержни при монтаже стяжки просто заливаются в нее. Подобное излучение оказывает тепловое воздействие на пол, предметы мебели, тем самым нагревая их.

Система может применяться в следующих случаях:

  • В качестве дополнительного источника обогрева, когда основной системы обогрева недостаточно.
  • В качестве единственного источника обогрева.

На многих форумах постоянно люди пытаются найти про инфракрасный теплый пол отзывы и споры о лучшей системе не прекращаются. Найти однозначный ответ на вопрос выбора лучшей системы нельзя. Выбирать необходимо индивидуально исходя из личных потребностей, предпочтений и конкретных случаев. Однако очень часто ИК теплые полы устанавливаются совместно с основной системой обогрева. Актуальным они остаются для ванных комнат и кухонь, т.к. в них применяется керамическая плитка. В других комнатах он тоже может использоваться, но об однозначной эффективности говорить сложно ввиду различных типов отделочных материалов.

Сравнение с другими типами

Приводить сравнение обогрева инфракрасными лучами с другими типами проблемно, так как у каждой системы имеются свои нюансы. Этот вопрос остается открытым и для профессионалов, которые регулярно работают с ними. Недостатки одного типа способны стать достоинствами в определенных случаях установки.

К примеру, кабельные конструкции непросто укладывать и им необходима стяжка. Она способна подпортить внешнюю сторону пол. Однако с применением дизайнерских приемов и качественных отделочных материалов можно создать индивидуальный и неповторимый внешний вид.

Приведем отдельные нюансы кабельных и инфракрасных полов в форме таблицы:

При сравнении кабельного пола и ИК траты на монтаж отличаться значительно не будут, но стоимость непосредственно материала будет разница серьезно. Помимо этого, кабельная система более экономична при эксплуатации, т.к. потребляет меньшее количество электроэнергии. В отдельных случаях расход электроэнергии инфракрасного покрытия может быть больше в 2 и более раз. Не всегда помогает использование специальных подложек и утеплителей.

Естественно, применять ИК пленки для дополнительного обогрева допустимо. Однако применять его в качестве самостоятельной системы не желательно, так как потребление не самое маленькое.

Последние разработки предполагают наличие нескольких вариантов с системами управления. За счет этого их можно настраивать таким образом, что они будут включаться утром, когда все дома, а выключаться, когда никого нет дома. Это позволяет экономить на электричестве, но подобные конструкции стоят подороже.

Говорить однозначно, что система теплого пола с инфракрасным излучением не качественна и использовать их дома нельзя не стоит. Существуют производители и модели материалов, которые при правильном монтаже может приносить больше плюсов, чем минусов.

Инфракрасный теплый пол достоинства

Давайте ответим себе на вопрос «Что это такое электрический ИК теплый пол?» Он выполнен из очень тонкой пленки, которая содержит в себе нагревательные элементы, расположенные полосами. Процесс обогрева осуществляется путем инфракрасного излучения посредством карбоновых полупроводников. Источником энергии служит карбоновая паста, нанесенная на эту пленку. Она нагревается после подачи напряжения на нее с помощь медно-серебряных проводников. Причем расход энергии минимален.

Следует сказать, что максимальная мощность потребляется лишь в момент включения и до оптимального разогрева. После этого расход электроэнергии инфракрасного покрытия снижается. В среднем он составляет от 10 до 40 Вт/ч на 1 м2.

Причем следует учесть, что при использовании пленочного пола в качестве дополнительного обогрева, то потребление электроэнергии инфракрасного теплого пола понижается еще больше.

Далее хочется привести несколько занимательных фактов о применении ИК лучей. Эта информация может быт полезна тем, кто еще сомневается в выборе этой системы и хочет найти информацию – “пол инфракрасный минусы”.

ИК-лучи излучают, так сказать, мягкое для человека тепло. Все дело в том, что оно самое подходящее для людей, т.к. оно похоже на излучение солнца. Такое излучение используется в ИК саунах, пользу которых уже доказали. Еще ИК-излучение применяют в роддомах, в отделениях по выхаживанию недоношенных новорожденных. Оно обладает таким действием, что способствует укреплению организма малышей. Именно поэтому споров о вреде или пользе инфракрасного излучения быть не должно.

Монтаж пола на основе ИК пленок помогает создавать в жилище комфорт и уют, что чрезвычайно важно для людей и их организмов. Во время использования таких полов общая температура в помещении обычно ниже на 4-5°С, чем при обычном отоплении. Благодаря этому вы сможете всегда дышать более влажным и свежим воздухом. Об этом можно даже почитать про инфракрасный теплый пол отзывы.

Для тех, кто уже решил, что подобный пол ему необходим, тоже будет полезно узнать, что эта технология отлично совмещается со всеми типами напольных покрытий. Пленка с нагревателями не вредит деревянным полам, не влияет на ковролин или ламинат, а если у вас линолеум, то о проблемах вообще можно и не думать. Отлично технология совмещается с керамической и другими видами плитки. К слову, все знают, что ламинат довольно капризный материал и постоянно требует за собой ухода и внимания. Даже с ламинатом ИК пол прекрасно совмещается.

Полотно с подобными обогревателями поражает своей универсальностью. Она может крепиться к стеклу. К примеру, ее можно закрепить на задней стенке зеркала для того, чтобы оно не потело. Еще пленкой отлично можно утеплить балкон.

Пленка с ИК нагревательными элементами можно использовать даже и при проведении косметического ремонта помещений. Ее можно даже уложить под слой специального клея, т.к. ее толщина всего 0,3 мм. А это, между прочим, отличный вариант утепления малогабаритных квартир, расположенных в старых домах.

Процесс укладки чрезвычайно прост. Пленку можно уложить качественно и быстро даже без обустройства стяжки полов. Она укладывается непосредственно на изоляционное покрытие, без использования клея, путем сухого монтажа. Поверх нее можно сразу класть ковролин, ламинат, плитку или любое другое напольное покрытие. Изготовители гарантируют 15 лет стабильной работы.

Инфракрасный теплый пол недостатки

Но вы можете задать закономерный вопрос: «Если есть достоинства, значит – есть и недостатки?». Конечно же, как и у любой технологии, они есть. Вот о недостатках инфракрасного теплого пола и поговорим ниже.

Одним из основных недостатков подобного пола является неверная эксплуатации. Второе место занимает ошибочный монтаж. Еще пленка с нагревателями не переносит тяжелой мебели и подобных предметов. Это значит, что если в комнате установлена, то мебель должна быть немассивной и бытовой техники нужно поменьше. В связи со своей малой толщиной она может быть легко повреждена.

Другим недостатком обогрева можно назвать его значительную цену. Сама технология еще довольно новая, материалы дорогостоящие, да и много чего еще делают монтаж такого отопления пока дороговатым.

Еще одним недостатком подобных полов является возможность их возгорания. Если ИК теплый пол монтируется, например, в офисном помещении, то нужно будет получить согласование от пожарной службы, а это увеличение расходов.

Другим фактором, который можно отнести к недостаткам, является наличие большого количества соединений контактов. Их можно легко повредить в процессе монтажа покрытия. До начала укладки напольного покрытия нужно проверить работу системы, а уже после этого продолжать работу.

Таким образом, инфракрасный теплый пол является создателем комфортной температуры и уюта в доме, но это все получится только, если проделать всю работу аккуратно и тщательно.


Советуем почитать:








stroysoveti.ru

Какой выбрать электрический теплый пол – инфракрасный или кабельный?

Сравнительно недавно на российском рынке присутствовали два основных типа электрического теплого пола – кабельный и нагревательные маты. По своей сути они ничем не отличались. Различия между ними были лишь тогда, когда принимались во внимание особенности помещения, в котором предстоял монтаж.

Однако, уже на протяжении нескольких лет можно встретить новую по своему принципу работы систему электрического теплого пола – инфракрасный, на основе пленок. Компании изготовители заявляют о сплошных достоинствах этой системы. Однако для населения еще не совсем понятны принципиальные различия и многие задаются вопросом, какой укладывать электрический теплый пол. Мы уже разбирали, что такое инфракрасный теплый пол, если вы еще не разобрались, то советуем посмотреть.

Основным козырем производителей и продавцов инфракрасного теплого пола является полезное воздействие инфракрасных лучей на человеческий организм. Это на самом деле так – исследования ученых давно доказали, что инфракрасный спектр полезен человеку. Про него мы говорили в статье, как выбрать инфракрасный обогреватель. В медицине он применяется в лечебных целях, например, в физиотерапевтических процедурах. Однако, с другой стороны, многие материалы не пропускают инфракрасные лучи, а среди них как раз широко используемые напольные покрытия – ламинат, керамическая плитка или линолеум.

Вы ведь согласитесь, что при продаже вам ни один продавец или производитель не предоставит гарантию того, что ваше напольное покрытие станет пропускать инфракрасные лучи. Именно исходя из этого можно сказать, что якобы полезное воздействие подобного электрического теплого пола на ваш организм, является всего лишь рекламной уловкой для потребителей.

Инфракрасный электрический теплый пол, как и любая система обладает своими как недостатками, так и достоинствами. Подробно как раз про них мы и говорили в одной из предыдущих наших статей. Изучить ее вы сможете здесь. Однако упомянем еще несколько достоинств.

Инфракрасные пленки для теплого пола потребляют на порядок меньше электроэнергии, если их сравнить с кабельным теплым полом. Ваша экономия может составить до 20%. Эту особенность можно просто объяснить тем, что над пленками отсутствует стяжка, присущая другим видам теплого пола, например водяному. Про стяжку теплого пола можете почитать здесь.

Но, с другой стороны, наличие стяжки оберегает сами инфракрасные пленки от механических повреждений,  а вас от возможного контакта с электрическими элементами системы. Ведь по большому счету вы будете постоянно ходить по электрической поверхности, покрытой напольным покрытием. Впрочем, вы можете снизить опасный порог напряжения в системе теплого пола до 12В, однако в таком случае у вас будет присутствовать блок питания, который на практике часто выходит из строя.

В качестве еще одного плюса в пользу инфракрасного теплого пола назовем возможность простой замены вышедших из строя нагревательных элементов. Это обеспечивается за счет параллельного подключения пленок с нагревателями. Но, с другой стороны, это достоинство одновременно является и недостатком, так как является самым ненадежным местом в электрическом теплого полу.

Конкурент – кабельный теплый пол, наоборот, при подключении монтируется цельным контуром. Это добавляет надежности всей системе. Нет множества точек соединения и подключения. Можно сказать, что одним единственным уязвимым местом будет соединительная муфта. Ее местонахождение на площади пола должно быть занесено в технический паспорт. При выходе из строя ее без проблем можно будет заменить.

В общем можно сказать, что применять для теплого пола инфракрасные пленки лучше всего в тех случаях, когда вы не затеваете большого по объему ремонта. К примеру, вы решили всего лишь сменить напольное покрытие. В этом случае после демонтажа предыдущего материала, вы укладываете пленочные нагревательные элементы, а уже после настилаете, например, ламинат. Еще теплый инфракрасный пол будет очень полезен, если отсутствует возможность поднимать стяжкой уровень пола.

Про кабельный теплый пол можно сказать, что его оптимально будет применять в ванных комнатах, лоджиях или балконах, детских. Все дело в том, что они обладают более серьезным уровнем гидроизоляции, что способствует лучшей защите от поражения электрическим током, особенно в сырых помещениях. Помимо этого любую плитку будет проще укладывать на стяжку, в которой скрыт кабель теплого пола, чем просто на инфракрасную пленку.

Если подвести некий итог вышесказанному, то можно сказать, что инфракрасный теплый пол система, обладающая большим потенциалом, которая вполне может вытеснять конкурентов с рынка. Но, несмотря на все достоинства, инфракрасные пленки обладают рядом недостатков, которые ограничивают их использование в отдельных видах помещений. Именно поэтому основная масса потребителей все же выберет кабельный теплый пол.

stroysoveti.ru

Плюсы и минусы инфракрасного теплого пола и его особенности

Инфракрасный теплый пол представляет собой пленку с нанесенным на нее карбоновым нагревательным слоем. Кроме напольного монтажа возможно крепление пленки вертикально на стенах или даже потолке комнаты, как альтернатива электрическим конвекторам.

Изделие защищено высокопрочным гибким пластиком и слоями нетканого материала. Между ними располагаются карбоновые излучатели тепла (сами они в процессе работы не нагреваются) и токопроводящие медные шины.

Как работает теплый пол?

Принцип действия прост: при подключении к электросети по шинам проходит ток, полоски карбона начинают излучать инфракрасные волны, отчего нагревается напольное покрытие. ИК-излучения передают тепло только непрозрачным предметам. Нагретый воздух поднимается вверх, и для поддержания нужной температуры цикл повторяется.

Температура регулируется с помощью термостата и датчика. Как только пол остывает, датчик передает сигнал для включения системы. Терморегулятор монтируется отдельно для каждой зоны отопления.

Расчет потребляемой мощности

Необходимая мощность рассчитывается по формуле:Р = I x UI — сила тока;
U — напряжение;
Израсходуется 1 А на каждый 1 м2 пленки
  • В среднем мощность 1 м2 инфракрасной пленки — 150 Вт/ч. То есть каждый квадратный метр потребляет 150 Вт/ч.
  • Термодатчик запускает систему на 10−60 секунд и отключается на 2−10 минут (зависит от времени года, термоизоляции и т. д.). Ввиду этого, принято полученную цифру умножать на коэффициент 0.35. То есть для часа работы квадрату ИК-нагревателя надо I x U х 0.35=1 А х 150 Вт/ч х 0.35=52.5 Вт/ч.
  • При условии, что в жилых помещениях пленка монтируется примерно на 60%, то для отопления комнаты в 20 кв.м. понадобится 12 м2 х 52.5 Вт/ч = 630 Вт/ч.

Монтаж инфракрасной пленки: особенности

Рассмотрим более подробно плюсы и минусы укладки инфракрасного теплого пола. ИК-пол удобен тем, что он не нуждается в финальной бетонной стяжке, а для запуска системы не нужно ждать целый месяц, как в случае с кабельным или водяным обогревателем.

Пленка очень тонкая и чувствительная — если в полу есть неровности или возвышения, нагревательный элемент работает с перебоями, а то и вообще приходит в негодность.

Приходится делать предварительное выравнивание и очищение поверхности — на ней не должно оставаться ни мусора, ни пыли.

Алгоритм монтажа:

  1. Подготовка и выравнивание пола.
  2. Настил теплоотражающего слоя. Есть специальные подложки в рулонах, которые легко и быстро стелить, стоят в среднем 50 руб/м2. Основное правило — выбирать марки без содержания алюминия — в случае бракованных контактов пленки может случиться замыкание. Для настила теплого пола под ламинат лучше брать мягкие подложки, под линолеум — твердой структуры, чтобы не возникали прогибы под весом мебели. Популярные производители: «Термодом», «Полифом».
  3. Пленка раскраивается на отрезки нужной длины и прокладывается согласно плану застила. Края нельзя располагать внахлест, разрезать надо строго по секциям (по линии отреза). Рулон раскатывается медными шинами вниз, по краям их обязательно нужно изолировать с обеих сторон, исключая попадание воздуха под скотч.
  4. Шина немного оттягивается от ламинированного слоя и отрезается на 1 см. Место среза и выходы проводов изолируется монтажным скотчем.
  5. Подсоединяется датчик температуры и термостат.

Подключение контактов

Провода соединяются параллельно — левые стороны с левыми, правые — с правыми. Будет удобней взять провода двух разных цветов, чтобы не перепутать. Далее в теплоотражающем экране вырезается канавка по направлению к стене. Проводка подводится под терморегулятор.

К неизолированным медным отрезкам крепятся специальные металлические зажимы. Чтобы не было поломок и повреждений устройства, важно не просто «прикусить» зажимом шину, а пропустить его сторону между пленкой и токопроводящей полосой, а потом зажать пассатижами.

Установка термодатчика

Датчик монтируется в середине второй секции. Под него вырезается отверстие в теплоизолирующем материале (но с учетом, что он должен находиться на экранирующей подложке), а в сторону терморегулятора проделывается плавная канавка без резких изгибов. Регуляторы устанавливаются на стене, на высоте 30−50 см. Доступные модели:

  • электронные,
  • электромеханические,
  • программируемые.
В конце система включается на несколько секунд для проверки работоспособности. Если от пленки исходит тепло, ее выключат и переходят к укладке финального покрытия. Под ковролин или ламинат поверх ИК-пола стелется слой ДСП.

ИК-пленка: выгодно, удобно, экономно

На монтаж уходит 1−2 дня, а по КПД он превосходит все аналоги. Есть и другие преимущества:

  1. Возможность обогрева помещения за 10 минут. Карбоновый элемент достигает максимальной температуры за полминуты.
  2. Воздух не имеет прямого контакта с обогревателем, и потому кислород не сжигается, а влажность остается стабильной.
  3. ИК-пол греет сразу всю площадь, на которой он постелен. Исключается образование мостиков холода, особенно в случае с цельными, а не поделенными на полоски секциями.
  4. Устройство универсально. Пленка справляется с обогревом локальных зон. Например, можно постелить ее в прихожей, у кресла, дивана, кровати. Второй вариант — организовать полноценную отопительную систему для всего дома.
  5. Допускается укладка под любые декоративные напольные покрытия. Главное, чтобы их толщина позволяла пропускать тепло. Идеально подходит ламинат, паркетная доска, линолеум, ковролин. От плитки и керамогранита лучше отказаться.
  6. Покупка расходных материалов и монтаж обходится дешевле, чем в случае установки других вариантов теплых полов.
  7. Строительные нормы не запрещают использование инфракрасного теплого пола на балконах и лоджиях.
  8. В случае ремонта или переезда, пленка демонтируется без потери качества, и ее можно применить повторно.
Пленочный нагреватель излучает полезное ИК-тепло и снабжает воздух отрицательными ионами. По ощущениям это напоминает солнечное тепло после грозы.Модели с отдельными карбоновыми полосками хороши тем, что при выходе из стоя одной из них, устройство остается работоспособным и безопасным в эксплуатации. Такой пол прослужит 12−15 лет, изделия в цельных секциях более долговечны — их хватает на полвека.

Ограничения и недостатки

  • ИК-пленка передает тепло напольному покрытию. Постоянное и продолжительное нагревание ламината, линолеума или паркета приводит к выгоранию цвета. Покрытие также может деформироваться и стать непригодным раньше, чем задекларировал производитель. Оправдание: это проблема всех теплых полов.
  • Нагревается мебель. Во избежание пожаров рекомендуют вообще не стелить пленку под тяжелые предметы интерьера. Выход: между полом и мебельным гарнитуром должен оставаться зазор в 10−15 см: шкафы, диваны и тумбочки ставят на ножки.
  • ИК-нагреватели изначально расстилают локально на свободной поверхности. Изменение антуража и отопительных зон — затруднительный процесс.
  • Отопительная система зависит от электросети. Нет электричества — нет тепла.
  • Опасно применять в помещениях с высокой влажностью (санузлах).
  • Если закрыть термодатчики, они передают на термостат искаженные данные и начинаются проблемы в работе системы.

Инфракрасные теплые полы широко используются в квартирах на дачах или коттеджах, в садиках и детских домах, торговых центрах и промышленных помещениях. Ими оборудуют открытые спортивные площадки и применяют в объектах сельхоз назначения: инкубаторах, яслях и пр.

В результате мобильность, надежность, простота монтажа и заметная экономия сделали теплые ИК-полы одними из самых популярных даже среди радикально настроенных скептиков.

umnodom.net

Инфракрасный теплый пол

Инфракрасный теплый пол все более популярен. Основной причиной популярности, как представляется, является не желание пользователей делать громоздкие, долговременные и трудоемкие ремонты по монтажу водяного или электрического теплого пола, а получить результат максимально быстро и просто. Ведь для монтажа инфракрасного теплого пола не требуется укладка специальной стяжки, тонны цементно-песчаной смеси. При монтаже не образовывается пыль и грязь, нет особой сложности и трудоемкости, которые бы повлекли привлечение специалистов для выполнения работы. Установка инфракрасного теплого пола может быть выполнена своими руками.

Также инфракрасный теплый пол привлекателен своей высокой эффективностью, высокой экономичностью. В случае смены жилья, он может быть демонтирован и установлен в другом месте. Эта система весьма надежна, устойчива к механическим повреждениям, срок ее службы не менее 15 лет.

Конструкция нагревательной пленки для пола.

Как следует из названия, нагревание помещения будет осуществляться инфракрасным (тепловым) излучением. Нагревательный элемент этой системы представляет собой тонкую полоску из токопроводящего вещества, которая имеет определенное электрическое сопротивление и нагревается примерно до 50 град. После нагревания, элемент начинает излучать инфракрасные волны длиной порядка 10 – 20 микрометров, которые и нагревают все предметы, находящиеся на их пути. У разных производителей свой состав материала нагревательного элемента. Обычно для его изготовления используется безкислородная медь, серебро, углерод.

Нагревательный элемент вклеивается между двумя слоями прочной полимерной пленки. В собранном виде инфракрасный теплый пол представляет из себя множество таких элементов, которые механически соединенных между собой полимерной пленкой. Пленка с пластинами может изгибаться, ее можно разделить на множество отдельных фрагментов различной площади. Даже если в пленке будет один нагревательный элемент, то останется функциональным, так как все элементы подключаются параллельно к токоведущим шинам по бокам пленки и к сети 220 В.

Нагревательная пленка поставляется производителем обычно в рулонах, которые в торговых точках разрезают на отдельные фрагменты нужной площади.

Толщина нагревательной пленки находится в пределах от 0,5 до 2 мм. Поэтому инфракрасный теплый пол может быть уложен непосредственно под напольное покрытие, не нарушая его конструкцию. В таком состоянии нагреватель будет в первую очередь отдавать тепло напольному покрытию, от которого, тепло будет передаваться окружающему воздуху. Другая часть теплового излучения будет проходить через напольное покрытие и непосредственно нагревать предметы в комнате.

Ширина нагревательной пленки у разных производителей своя. Обычно выпускают стандартные значения – 0,5, 0,7 и 1,0 метра. Длина пленки в одном рулоне чаще составляет не более 10 метров.

Инфракрасный теплый пол может использоваться с любым типом напольного покрытия.

Также, эта система обогрева может устанавливаться не только под напольным покрытием, но и на стенах.

Система снабжается температурным датчиком и регулятором температуры.

Терморегулятор – электронный программируемый прибор, позволяет управлять всей системой автоматически, включая ее в нужное время или же при снижении температуры.

Монтаж

1. В комнате выбирается площадь обогрева. Она зависит от того, будет ли инфракрасный теплый пол единственной системой отопления, или же будет использоваться как вспомогательный источник тепла. Если обогревать будем только нагревательной пленкой, то она должна быть уложена на площади не менее 70% от всей комнаты. Если будем подогревать только напольное покрытие в нужной зоне, то достаточно закрыть 30-40% площади комнаты. Не рекомендуется укладывать нагревательные элементы под мебелью. Во первых, это малоэффективно, так как будет обогреваться зона где не находятся люди, а во вторых, это может вызвать пересыхание дерева и повреждение мебели. (Нужно заметить, что в наших климатических и экономических условия, отопление зданий электричеством исключение из общего правила. Поэтому и инфракрасный теплый пол в большинстве случаев используется как вспомогательный подогрев.)

2. Под нагревательную пленку укладывается сначала гидроизоляционное покрытие, в качестве которого, сойдет и полиэтиленовая пленка толщиной 0,5 мм, а затем специальная отражающая подложка, которая будет отражать все тепло от пленки вверх. В качестве теплоотражателя допускается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Запрещается применение в этом качестве алюминиевой фольги.

3. Укладка пленки осуществляется с учетом вида напольного покрытия. Если это плитка, керамогранит, камень, то нагреватель укладывается в клею, т.е. применяется мокрый метод монтажа. Под твердые и прочные покрытия, типа ламинат, паркет, пленку можно укладывать без каких либо дополнительных условий. В случае применения мягких покрытий – линолеум, ковролин, — пленку необходимо дополнительно защитить от механических воздействий фанерой, ДСП – 10 – 16 мм. К тому же это промежуточное покрытие и будет основным аккумулятором тепла.

4. Нагревательные пластины размещаются в нужной конфигурации. Они ориентируются контактами к термостату на стене и подключаются параллельно специальными клеммами. Проводку протягивают под напольным покрытием к ближайшей точке подключения на стене. Пучки провода пропускают под плинтусом, одиночные провода можно уложить в прорезях в теплоотражающем материале. Не допускается накладывать пленки друг на друга или же на электрический провод.

5. Необходимо обеспечить следующее условие: пиковая мощность всех подключенных элементов не должна превышать возможности проводки. Если подключение ведется к обычной проводке квартиры или дома, где, как правило, применен медный проводник сечением 2,5 мм кв., то не рекомендуется в одну точку подключать потребитель мощностью более 2 кВт. Если пиковая мощность уложенных элементов больше этого значения, то подключение производят в двух точках, выравнивая нагрузку на проводку, или же прокладывают отдельный кабель от щита, с жилами необходимого сечения.

6. При установке инфракрасного теплого пола следует относится к нагревательным элементам бережно. Нельзя ходить по пленке в обуви, класть на нее тяжелые металлические предметы и т.п.

7. Температурный датчик и терморегулятор устанавливаются по инструкции. Датчик может укладываться и под пленку, (в зоне, где на него не должно быть нагрузки сверху). Под датчик делаются углубления в отражателе и теплоизоляции.

8. Систему можно включать до укладки напольного покрытия. Рекомендуется проверить работу системы и терморегулятора, устранить неполадки, и только после этого укладывать напольное покрытие.
В случае, если система монтируется мокрым методом, вкладывается в плиточный клей, то включать ее в работу до полного высыхания клея категорически запрещается.

9. Несколько слов о подборе напольных покрытий. Не все покрытия одинаково поглощают инфракрасное излучение и преобразуют его в тепло. Лучше всего в этом плане выглядит керамическая плитка или сходные с ней материалы на основе природных минералов. Ламинат, имеющий большую плотность, также не плох в этом отношении. Несколько хуже нагревается натуральное дерево. Линолеум и ковролин разогреваются совсем неважно, и в случае их применения, эффективность инфракрасного пола будет самой низкой. Т.е. для поддержания необходимой температуры потребуется большее количество энергии.

Нагревание любого вида напольного покрытия происходит в очень короткое время – 3 – 5 минут.

Инфракрасный обогрев и экономия электричества

Никаких препятствий применить инфракрасный теплый пол в любых зданиях, с любым напольным покрытием, не существует. Эта система может применяться и в любой комнате частного дома и в выставочном центре.

Одним из основных достоинств этой системы обогрева является ее высокий КПД. В тепло преобразуется до 95% излучаемой энергии. Расход электрической мощности зависит от выбранного режима нагревания и обычно находится в пределах от 20 до 50 Вт на 1м кв. пленки.

Инфракрасный теплый пол экономичнее электрического, где нагревание осуществляется кабелем. Расход электрической энергии теплого пола в холодное время года будет находится в пределах 30 – 70 Вт на один квадратный метр общей площади. Но если эту систему применять для отопления, а не вспомогательного обогрева, то расход энергии будет зависеть от теплоизоляции здания. Но он вряд ли будет превышать 200 Вт на 1 м.кв площади за один час.

Инфракрасный теплый пол — это самая экономичная система электрического подогрева, но, тем не менее, она все равно будет потреблять элеткроэнергию в больших количествах.

Например, инфракрасным теплым полом нагревается площадь в 10 м кв. В среднем нам понадобится 50 Вт/м кв. в один час, а для всей комнаты 500 Вт-час. Если мы будем греть круглые сутки, то соответственно расход энергии за сутки составит 12 кВт, а в месяц 360 кВт. Если будем греть по 6 часов, когда бодрствуем дома, то израсходуем 3 кВт в сутки или 90 кВт в месяц. Но если мы снизим температуру нагрева и энергопотребление до 30 Вт/м кв. час. то при 6 часовом обогреве израсходуем 54 кВт в месяц. Этот пример расчетов специально приведен, что бы показать насколько гибко можно менять режим обогрева, с тем, что бы с экономить на энергозатратах.

Цены на инфрокрасный теплый пол у разных производителей свои. В среднем приблизительно 280 грн за 1 м кв. Но это без учета затрат на монтаж и терморегуляторы. Так что в целом, насколько эта система удобна быстро монтируемая, настолько она и не дешевая. Выбор как всегда за потребителем.

stroy-block.com.ua
