Электрический теплый пол под ламинат

Многие домовладельцы и начинающие мастера ошибочно считают, что монтаж современных отопительных напольных систем выполняется исключительно под керамические покрытия. Это в корне не верно, так как в настоящее время существует широкий выбор электрических теплых полов под ламинат, паркет и другие виды деревянных облицовочных покрытий.

В каких случаях возможна укладка под ламинат?

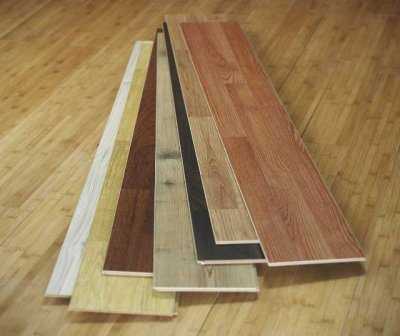

При выборе ламината, следует обращать внимание на изделия со специальной маркировкой

Ламинат, паркет или любой другой деревянный пол принято относить к классу относительно теплых полов. То есть данные покрытия при достаточно комфортной температуре быстро прогреваются.

При отсутствии центрального отопления или отопительных приборов, ламинат и дерево в целом, не способно сохранять или обеспечивать комфортный уровень температуры. Тут и возникает потребность в использовании дополнительных источников тепла или отопительных систем.

Электрический теплый пол под ламинат является скорее вынужденным или дополнительным решением устройства обогрева жилого помещения. В качестве полноценной или частичной замены центрального отопления практически не используется, так как древесные напольные покрытия и общий принцип использования теплых полов, не позволяют применять данных подход.

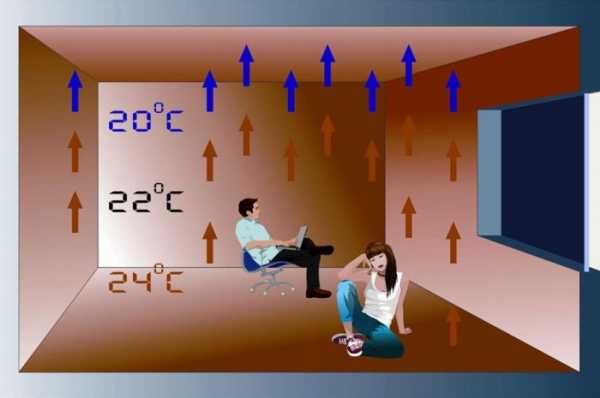

Говоря простым языком, теплые полы желательно не рассматривать в качестве реальной альтернативы центральному отоплению. Дополнительный, аварийный или локальный обогрев является основной функцией нагревательных систем, независим от используемого напольного покрытия.

Общий пример разметки квартиры для дальнейшего монтажа пола

Если речь идет именно о ламинате, то укладка электрического пола наиболее рациональна в следующих случаях:

  • необходимость обеспечения комфортной температуры напольного пространства в неотапливаемых ванных комнатах, кухне или лоджиях;
  • вынужденная потребность для более эффективного обогрева всего объема помещения. При использовании на больших площадях, когда центральное отопление полностью не справляется с прогревом;
  • дизайн интерьера или площадь помещения не позволяют выполнить монтаж радиаторных систем отопления;
  • при необходимости использовать незаметные и эффективные способы нагрева небольших помещений. Преимущество используются для безопасного прогрева детских комнат, детских садов и учреждений.

При возможности выполнить устройство нескольких источников тепла рекомендуется использовать комплексные решения, которые позволяют произвести монтаж наиболее эффективных источников с необходимой мощностью.

В процессе эксплуатации это позволит значительным образом сэкономить, снизить затраты на отопление и общий прогрев помещений, так как одни типы отопительных систем используются только в холодное время года, другие только летом и т.д.

Какую нагревательную систему и ламинат можно использовать

Использование электрического теплого пола откладывает целый ряд ограничений по выбору того или иного типа ламината. Если быть точнее, от выбора ламината отчасти будет зависеть эффективность работы всей системы.

Для укладки поверх электрического пола рекомендуется выбирать ламинат со специальной маркировкой, указывающей на “разрешение” и рекомендацию производителя к эксплуатации в подобных условиях.

У различных производителей данный знак может меняться и иметь собственный стилизованный маркер, но в общем виде он обозначает схематичное расположение теплого пола с пояснением вида – “Позволяет использовать напольное отопление” или “Обладает хорошей теплопроводностью и возможностью использования для полов с обогревом”.

Покрытие с подобной маркировкой не выделяет вредных веществ при повышении температуры, обладает меньшим расширением и большей плотностью. В остальном такая облицовка выбирается исходя из общих качеств – класс, типы соединений, цвет, фактура и т.д.

Основные виды электрического пола, которые возможно уложить под деревянные покрытия

В качестве обогрева под ламинат целесообразно использовать следующие виды теплых полов:

  1. Инфракрасный пленочный — системы на основе углеродных нагревательных элементов зафиксированных между двумя слоями полиэстеровой пленки. Система практически не влияет на толщину и общий уровень пола даже после укладки напольной облицовки. Предполагает укладку сухим способом, без использования жидких растворов.
  2. Инфракрасный стержневой – графито-серебряные стержни, соединенные параллельным способом при помощи специального защищенного кабеля. Экономичны при использовании на небольших площадях. Обладают простой технологией укладки, не требующей устройства стяжки.
  3. Кабельный – резистивный нагревательный кабель в защитной оплетке. Укладывается по полезной площади помещения с определенным шагом. Требуется устройство тонкослойной стяжки для защиты нагревательных элементов.
  4. Нагревательные маты – резистивный кабель, закрепленный на тонкой армирующей сетке. Не требует использования специальный крепежей и расчета шага укладки. Устройство стяжки не обязательно, так как монтаж системы можно выполнить с применением плиточного клея.

Первые два вида электрического пола отличаются уникальной система обогрева посредством инфракрасных волн определенной длины. Инфракрасные волны нагревают только то, что расположено на пути их следования. Пленочные полы монтируются непосредственно перед укладкой ламината, что сводит сроки работ по монтажу к минимуму.

Кабельные системы и нагревательные маты работают по принципу конвекционного обогрева, то есть обогрев помещения происходит посредством теплообмена с нагретыми участками пола.

Практически все кабельные электрические полы, в том числе и инфракрасные стержневые, требуют устройства тонкослойной стяжки, что сказывается на объеме и сроках выполняемых работ. Использование кабельных матов позволяет обойтись без стяжки, но потребует устройства поверх пола 1-1,5 см слоя плиточного клея.

Какой пол выбрать и каковы затраты при эксплуатации

Выбор конкретного вида теплого пола полностью зависит от целого ряда факторов, которые напрямую влияют на возможность использования той или иной разновидности теплых полов.

Для того, чтобы определиться с тем какой электрической пол выбрать, какая отопительная систем лучше и как ее лучше подключить, следует знать полную и полезную площадь помещения, вид и наличие центрального отопления, эксплуатационное состояние несущей основы и возможность устройства выравнивающей стяжки.

При устройстве в новых квартирах и домах рационально использовать кабельные полы и нагревательные маты, так как заливка выравнивающей стяжки будет выполняться в любом случае. Устройство теплых полов в стяжку позволит произвести дополнительное утепление основы теплоотражающим материалом и выполнить монтаж системы по всей площади помещения.

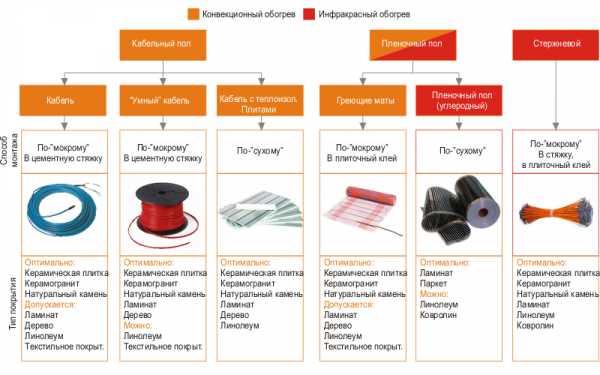

Сравнение различных систем на основе их работы и возможности монтажа под определенные покрытия

Для уже эксплуатируемых объектов и квартир, при нежелании возиться с демонтажем старого покрытия, лучше подойдут пленочные или инфракрасные полы, так как монтаж данных покрытий возможен на уже существующее покрытие.

Если говорить о возможных затратах и о том сколько потребляет такой пол, то для всех типов систем затраты на электроэнергию будут примерно одинаковы. В общем виде, в качестве дополнительного источника тепла, будь то теплопленка или кабель, наиболее целесообразно использовать пол мощностью не более 130-150 Вт/м2.

В некоторых случаях, данное значение вовсе можно снизить до 90-110 Вт/м2, так как данной мощности вполне достаточно для нагрева небольших помещений. Основывая на этом, можно произвести первоначальный расчет по возможным эксплуатационным тратам.

К примеру, для спальни с полезной площадью помещения в 12 м2 и пола мощность 120 Вт/м2 получаем, что 12 * 120 = 1,44 КВт/ч – затраты электроэнергии на работу системы в течение одного часа, что примерно равно 4,5-5 руб/ч.

Технология монтажа на примере кабельных систем

Технология укладки электрического кабельного пола предусматривает монтаж нагревательных элементов в определенной последовательности с применением электрооборудования и подручных инструментов. В качестве примера приведем последовательность монтажа двужильной нагревательной секции под стяжку с дальнейшей укладкой ламината.

Регуляторы с различной системой управления — механический/сенсорный

Перед выполнением основных работ потребуется провести комплекс подготовительных работ, выполнить закупку комплекта теплого пола и терморегулятора, рассчитать шаг укладки резистивного кабеля и подготовить необходимый инструмент.

На этапе подготовки основания производят уборку несущего основания. Поверхность очищается от видимых загрязнений, пыли, песка, жирных пятен и наплывов цемента. После уборки, основание проверяется на остаточную влажность.

Для определения влажности используется полиэтиленовая пленка, которая крепится к поверхности пола. Если через 24-36 часов на ней осел конденсат, то основание просушивается в течение 1-2 недель и проверяется повторно. При наличии на поверхности основания сильных повреждений или выбоин, изъяны корректируются при помощи цементно-песчаной смеси.

Если несущая основа достаточно сухая, то выполняют грунтовку и нанесение разметки, согласно расположению габаритной мебели. При монтаже по всей площади разметка не производится.

Для коррекции сильных повреждений можно использовать обычный цементно-песчаный раствор

Выбор двужильного кабеля ведется в соответствии с мощностью необходимой для обогрева площади помещения не занятой мебелью. В стандартный “коробочный” комплект, помимо кабеля, входит инструкция по укладке, металлическая монтажная лента и гофрированная трубка с заглушкой.

Регулятор и подложка в комплект не входит и приобретается отдельно. Выбор регулятора зависит от общей мощности пола и типа его управления. В качестве положки рекомендуется использовать отражающий пенополиэтилен или фирменную теплоизоляцию.

Шаг укладки пола рассчитывается по следующей формуле – (Обогреваемая площадь, м2 / Длина кабеля, м) * 100 = Шаг укладки, см.

Для выполнения дальнейших работ потребуется подготовить дрель с кольцевой пилой для отверстий, болгарка с диском по бетону, шуруповерт, молоток, зубило, крестовая отвертка, строительный нож, металлизированный скотч, саморезы.

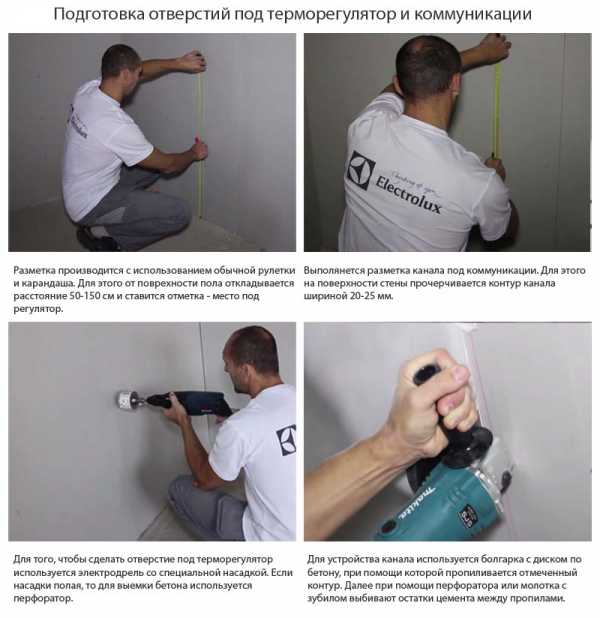

Ключевые этапы разметки и подготовки технологических углублений под регулятор/коммуникации

Технология монтажа электрического пола под стяжку будет состоять из следующих этапов:

  1. Выполняется подготовка отверстия под регулятор и устройство штробы в плоскости стены для повода необходимого количества коммуникаций. Желательно, чтобы ширина канавка в стене была не менее 20 мм. Расположение терморегулятора не должно препятствовать расстановки мебели, быть удобным и свободным к подходу. Для проведения работ используется электрическая дрель и болгарка.
  2. Производится подводка кабеля питания с соответствующим сечением. Для медных проводников при общей мощности более 4 КВт — это кабель с сечением 2×2,5 мм, для алюминиевых проводников 2×4,0 мм.
  3. Уборка является обязательным мероприятием, так как крупный мусор может повредить теплоизоляцию

  4. Если уборка, грунтовка и разметка не была произведена ранее, то выполняют данные действия в соответствии с инструкцией. Далее производят укладку отражающей теплоизоляции вдоль или поперек помещения. Для герметизации стыков используется металлизированный термостойкий скотч.
  5. Отражающая теплоизоляция может быть уложена только в местах расположения нагревательного кабеля

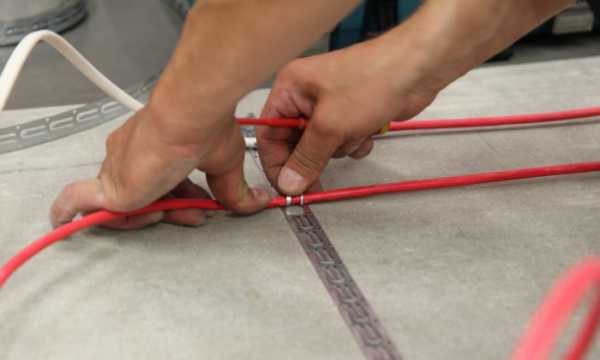

  6. Выполняется раскладка и фиксация металлической монтажной ленты с шагом 50-100 см. Фиксация ведется при помощи обычных саморезов. В процессе важно следить, чтобы крепежи не нарушали целостность теплоизоляционного слоя.
  7. Осуществляется укладка нагревательных секций с заранее просчитанным шагом. Конкретная схема монтажа должна быть указано в прилагаемой инструкции. Обычно укладка начинается с подводки монтажного конца секции к месту расположения регулятора. В процессе монтажа соблюдается необходимое расстояние от стен, отопительных приборов и труб центрального отопления.
  8. Основные этапы и правила фиксации монтажных лент

  9. В процессе укладки важно соблюдать шаг укладки и проводить монтаж без пересечений. Фиксация кабеля ведется при помощи язычков на монтажной ленте. Монтажные концы нагревательных секций выводиться к регулятору температур.
  10. Производится подготовка термодатчика, который пропускается через гофрированную трубку. Датчик должен располагаться вблизи ее конца. Конец закрывается специальным защитным колпачком. Соединительный провод датчика должен выходит с другого конца и подводится к регулятору.
  11. Электрический теплый пол под ламинат — этап монтажа резистивного кабеля

  12. Монтаж датчик производится между витками нагревательной секции на расстоянии 50-80 см от стены. Фиксация гофрированной трубки выполняется при помощи пластиковых хомутов. Далее другой конец гофрированной трубки укладывается в канавку в стене, подрезается по длине и замазывается цементным раствором.
  13. Ключевые этапы подготовки и монтажа датчика температур

  14. Осуществляется зачистка изоляции на концах проводов и подключение к регулятору. Подробная схема подключения электрического теплого пола указана в инструкции к терморегулятору. После подключения производится кратковременная проверка работы всей системы, включая регулятор.

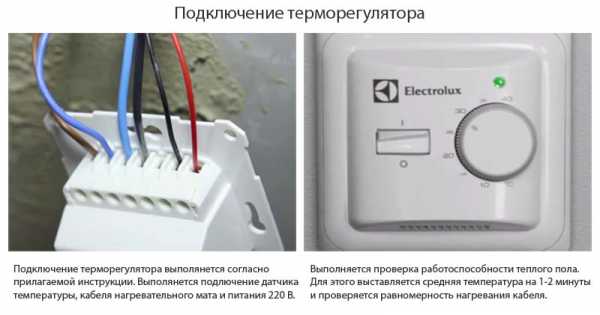

  15. Подключение регулятора ведется согласно прилагаемой инструкции и схеме монтажа

  16. В поверхности теплоизоляции вырезаются технологические отверстия размером 10×15 см с шагом 30-40 см. Выполняется подготовка раствора цементной стяжки. Для этого лучше использовать готовые сухие смеси от производителя, которые замешиваются согласно инструкции на упаковке.

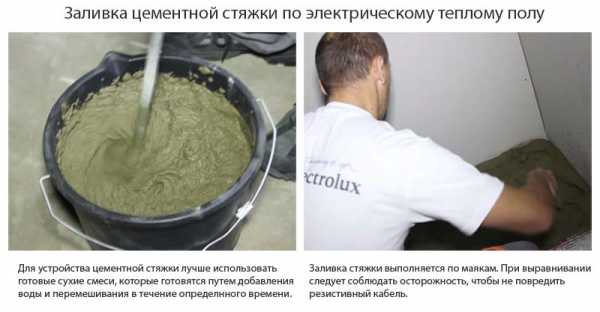

  17. Для устройства стяжки лучше использовать сухие смеси, которые достаточно просто подготавливаются к работе

  18. Производится заливка цементной стяжки по заранее выставленным маякам. Толщина цементного слоя не менее 30-50 мм. Полное время высыхания 25-28 суток с момента заливки. В процессе гидратации стяжки использование электрического пола крайне запрещено.

Настил ламината желательно проводить только после полного высыхания цементной стяжки, так как испаряемая влага может повредить облицовочное покрытие. Более подробная инструкция по устройству приведена в видео ниже.

Читайте также:

otdelkaexp.ru

Теплый пол без стяжки под ламинат: кабель и маты

Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.

Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).


Теплый пол Energy Universal и Energy Light

Компания Energy предлагает две таких разновидности:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

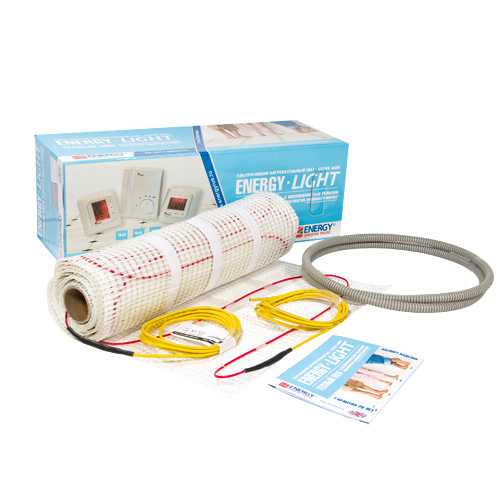

Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.

Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м
При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С
По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.


Монтаж нагревательного кабеля и мата под ламинат

3. Смотрите на маркировку покрытия
На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола
Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм
Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм
Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор
Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

energyrus.ru

Водяной и электрический теплый пол, монтаж под ламинат без стяжки

Эффективностью обогрева жилья в наше время интересуется каждый второй человек. Ведь с наступлением холодов не всегда начинается отопительный сезон, да и в современных домах практикуется установка автономного отопления. Такое решение намного облегчает жизнь обывателей, но какой вид отопления лучше выбрать и при этом сэкономить в финансовом плане, вопрос не из легких. Попробуем в нем разобраться.

Как показывает практика, современные молодые люди постепенно отказываются от радиаторов отопления, которые занимают пространство, да и не очень практичны, а отдают предпочтение теплому полу – он практичнее и экономнее.

Существует несколько видов отопительных систем для теплого пола, но не со всеми напольными покрытиями их можно сочетать.

Разновидности теплого пола под ламинат

Ламинат в последнее время стал очень популярным напольным покрытием, которое используют для отделки комнат, коридоров и кухонь. Для экономии семейного бюджета многие семьи решают монтировать теплый пол без дополнительной стяжки.

В этом случае у них возникает вопрос: какую систему можно использовать под ламинат. Ответ будет неоднозначным, так как существует много видов ламината, под которые можно укладывать как электрический, так и водяной теплый пол. В чем же разница между ними?

Водяной теплый пол и ламинат

Такая система будет актуальна для частного дома, где для отопления служит котел, или для квартиры с небольшой площадью при наличии газовой колонки.

Так как монтаж не требует особых навыков, ее может собрать любой умелец. Также преимуществом является возможность укладки на любую поверхность, даже деревянную. Кроме того, отсутствие дополнительной стяжки не скрадывает высоту потолков.

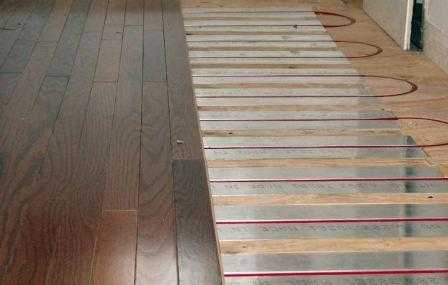

Для монтажа водяного теплого пола под ламинат без стяжки используют специальные системы с так называемой «сухой» укладкой. Чтобы трубы не повредились во время эксплуатации, их прокладывают на специальные маты с желобами. Как правило, для изготовления матов используют листы полистирола, OSB или ДВП.

Поскольку водяные системы имеют слабую теплоотдачу, то на них рекомендуется дополнительно уложить листы металла, что повысит теплоотдачу на ламинат.

Укладывать теплый водяной пол следует на ровный черновой пол. Сначала монтируются маты, путем закрепления шипов в пазы, затем по желобам прокладываются трубы. Далее проводится подключение к котлу или колонке.

Для уверенности перед укладкой ламината нужно проверить конструкцию на работоспособность. Если все работает хорошо и протечек нет, можно заняться монтажом ламината.

Так как маты независимо от материала имеют слабую теплоотдачу, то это позволяет сэкономить на теплоизоляции.

Электрический теплый пол: совместимость с ламинатом

Электрический теплый пол как альтернатива водяному подходит для помещений, где нет возможности подключить последний вариант.

Электрический пол делится на два вида:

  • инфракрасный пленочный;
  • кабельный.

Преимущества инфракрасного электрического пола

Инфракрасное излучение теплого пола приравнивается к обогреву солнечными лучами и теплу живого организма.

Он считается самым экономичным, так как потребляет минимальное количество электроэнергии в сравнении с другими элетрообогревателями.

Монтаж очень простой, нужно только следовать инструкции.

Эта система не требует много времени для прогрева, как водная.

Инфракрасные лучи прогревают предметы и не сушат воздух, как радиаторы. Все тепло идет снизу вверх, а не наоборот, что намного комфортнее.

ВАЖНО! Под любой электрический пол, укладывается он под ламинат без стяжки или под любое другое покрытие со стяжкой, обязательно нужно использовать подложку из полистирола, пробки или другие подложки, рекомендуемые производителем теплого пола.

Выбрать подходящую подложку помогут специалисты строительных магазинов.

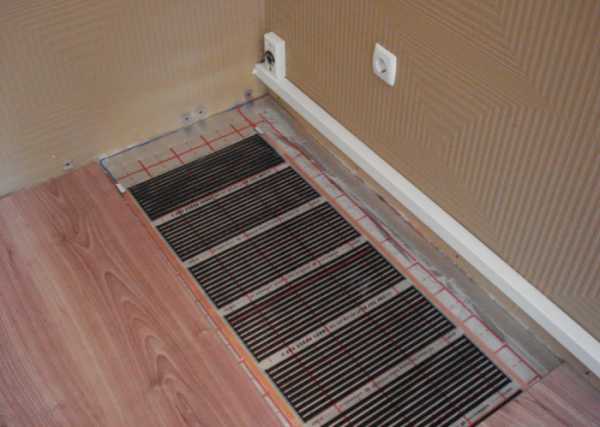

Пошаговая инструкция по укладке электрического инфракрасного теплого пола

Перед монтажом следует снять старое напольное покрытие, при необходимости выровнять черновой пол самовыравнивающейся смесью.

Уложить подложку, закрепив полоски между собой скотчем.

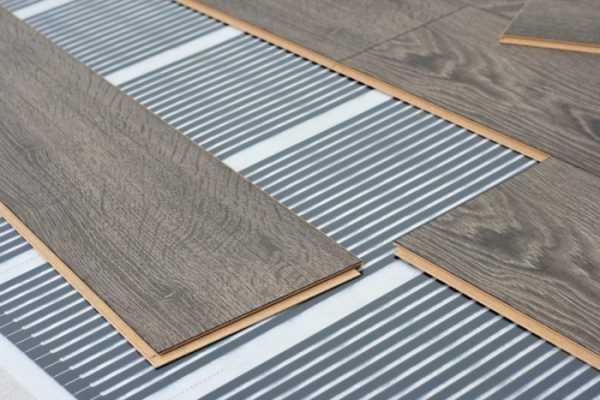

Далее прокладываются листы теплого пола, которые нужно разрезать в местах отсутствия нагревательного элемента.

Для удобства полоски пленки можно скрепить между собой скотчем.

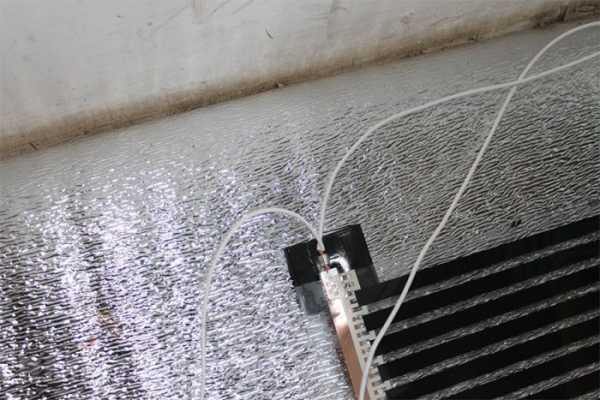

Далее нужно провести подключение системы – концы медного элемента закрепляются между собой специальными зажимами.

Затем подключают провода к зажимам как указано на схеме, их обязательно нужно заизолировать.

Чтобы места стыков проводов не мешали укладке ламината, в теплоизоляции делается вырез, и туда укладываются провода.

На последнем этапе проводят установку терморегулятора и проводят подключение к нему пола.

Все, можно заняться укладкой ламината.

Ламинат и кабельный теплый пол: можно ли сочетать эти материалы?

Кабельный теплый пол уже говорит о своем принципе действия – подогрев пола происходит за счет нагрева специального электрокабеля, уложенного по определенной схеме.

Для его монтажа потребуется армирующая сетка или специальная лента, на которую кабель крепится с помощью зажимов.

ПОМНИТЕ! Кабельный теплый пол рекомендуется укладывать в стяжку из бетона толщиной не менее 4 см.

Если планируется укладка теплого кабельного пола без стяжки, то нужно использовать кабельные тепломаты, а класс ламината должен соответствовать 32 или 33.

В тепломатах используется кабель меньшего диаметра, что позволяет перекрыть перепады только подложкой под ламинат без стяжки.

ВАЖНО! Не рекомендуется прокладывать теплый электрический пол под мебелью, так как это будет малоэффективно и может привести к порче имущества.

Кабельные маты укладываются по типу ИК теплого пола, только на поворотах полосы разрезаются не полностью, а до кабеля, разворачиваются в обратную сторону и укладываются параллельно предыдущим.

В этом варианте понадобится терморегулятор для экономии энергопотребления и предохранения от перегрева.

Подводя итоги можно сказать, что в жилых помещениях можно установить альтернативные системы отопления, которые будут служить дополнительным источником тепла, а иногда и основным. При возможности это позволит стать независимым от централизовано отопления и экономить на обогреве дома.



otdelkadom-surgut.ru

Электрический теплый пол без стяжки

  • Преимущества и недостатки
  • Выбор теплого пола
  • Особенности установки
  • Процесс монтажа
  • Теплый пол в плиточный клей
  • Устройство под напольное покрытие

Не всегда есть возможность произвести заливку бетонной стяжки поверх системы нагревательных элементов теплого пола. В таком случае следует искать другие возможные варианты. Вместо нагревательного кабеля принято использовать специальные термоматы или инфракрасный теплый пол, которые отлично справляются с обогревом всех помещений в квартире. При этом очень важно знать все основные моменты, которые помогут произвести монтаж системы отопления правильно и эффективно.

Преимущества и недостатки

При выполнении «сухого» варианта теплого пола можно столкнуться не только с положительными качествами, но и минусами. Они уже и подскажут исполнителю вероятность выбора.

Основные плюсы использования «сухого» метода устройства электрического теплого пола следующие:

  1. Не потребуется создавать бетонную стяжку, отнимающую время на заливку и процесс высыхания.
  2. Отсутствует дополнительная нагрузка на плиты перекрытия, что не будет хорошо для старых строений.
  3. Простота монтажа в короткие сроки.
  4. Подходят под такие варианты напольного покрытия, как ламинат или паркет.

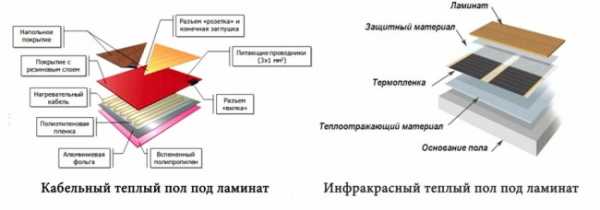

    Конструкция теплого пола без стяжки

Но любая технология не может обойтись без негативного проявления. В таком случае имеется лишь один и самый основной – высокая стоимость нагревательного мата и инфракрасного теплого пола. Но стоит отметить, что при выборе кабеля потребуется приобрести еще и все необходимые материалы для заливки стяжки, что также вызывает траты определенных сумм. В любом случае каждый должен определиться с тем, что он желает получить в итоге и какого качества.

Выбор теплого пола

Так как варианты теплого пола представлены в виде нагревательного кабеля, термоматов или инфракрасной пленки, то из них и следует выбирать для исполнения системы отопления. Последний вариант теплого пола имеет большое количество экологических качеств: незначительная ионизация, подходит для аллергиков, не высушивает предметы интерьера в помещении, а также воздушного пространства. Температура в любом случае распределяется равномерно от основания пола и до самого потолка.

Кабельный теплый пол может быть устроен под бетонную стяжку, которая готовится по вымеренным пропорциям. Без стяжки можно обойтись при устройстве нагревательных матов (кабельных матов) на поверхности. Но здесь потребуется произвести нанесение плиточного клея, который может послужить основой для керамической плитки.

Полностью сухой вариант – пленочный пол. Его в стяжку помещают лишь в исключительных случаях. Лучше отказаться от бетонной заливки, так как она испортит нагревательные элементы, и не позволит передать необходимое количество тепла внутрь помещения, особенно при устройстве дополнительно слоя напольного покрытия. Эффективности от работы инфракрасного теплого пола не будет вообще никакой.

Кроме этого стоит отметить, что устройство термоматов или кабельного теплого пола может быть осуществлено лишь при проведении капитального ремонта в квартире или доме. Что касается ИК теплого пола, то тут он может монтироваться вне зависимости от посторонних обстоятельств. Главное, чтобы основание было качественно ранее выровнено. Может проводиться на любой стадии не только капитального, но и косметического ремонта. Именно о нем и следует поговорить подробнее, чтобы создать полноценную систему отопления в помещении

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Процесс монтажа

Начало монтажа теплого пола без стяжки связано с установкой всех основных компонентов – терморегулятора и термодатчика. Терморегулятор фиксируется в специально подготовленное отверстие на стене на расстоянии не менее 30 см от основания пола. По форме и размерам оно мало чем отличается от классической розетки. Данный прибор будет необходим для контроля уровня температуры в помещении, а также выставления определенных параметров и временных рамок. Подключение осуществляется в отдельно подготовленную розетку. К ней проводятся электрические провода напрямую от счетчика. Монтаж лучше всего производить согласно приложенной схеме от производителя.

Нельзя забывать про установку термодатчика. Выполняется все следующим образом: от терморегулятора проводятся провода к ближе расположенной секции ИК теплого пола, где приклеиваются к графитовой секции при помощи скотча.

Далее происходит раскладывание термопленки теплого пола по поверхности без воздушных прослоек. Она должна надежно прилегать. После этого выбираются места, где снимается изоляция с пленки – производиться их зачистка специальными острыми ножами на расстояние 5-10 мм от ближнего края. После соединения всех участков пленки с проводами, они обрабатываются битумной изоляцией, которая поставляется в комплекте с системой теплого пола без заливки стяжки.

Когда все указанные действия произведены, можно провести испытание системы. Терморегулятор соединяется с электросетью и приводиться в рабочее состояние. При отсутствии проблем с работоспособностью, поверху инфракрасной пленки укладывается полиэтиленовая пленка для дальнейшей укладки напольного покрытия.

Теплый пол в плиточный клей

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки. Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту. В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу. Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Устройство под напольное покрытие

Электрический теплый пол без стяжки может выполняться практически под любой вариант напольного покрытия. Но наибольшее распространение получили именно деревянные составляющие: ламинат, паркет, пробка. Теплый пол без заливки стяжки проводиться в наиболее короткие сроки и имеет не меньшую эффективность передачи тепла.

Монтаж пола под ламинат должен производиться с предварительным решением следующих моментов: выбор толщина ламината или паркета. Оптимальная толщина должна составлять 6-8 мм. В таком случае не будет вызываться перегрева основания пола и его растрескивания в процессе эксплуатации. Если это нагревательные маты, то своеобразной прослойкой послужит под напольным покрытием плиточный клей. Есть и другие варианты подложки, которые можно встретить в магазине.

Монтаж теплого пола под ламинат своими руками проводиться очень быстро. Главное использовать в работе специальный ламинат, а не обычный. Он обладает всеми теми качествами, чтобы выдерживать температурные перепады.

Что касается линолеума, то тут есть некоторые ограничения его эксплуатации. При устройстве его по нагревательным матам следует использовать лишь специальные многослойные составы. В противном случае материал очень быстро выйдет из строя и не сможет продемонстрировать все свои качества.

Проще всего производить укладку плитки. Правда, по инфракрасному теплому полу этого делать не рекомендуется из-за снижения прогрева основания. Здесь создается значительная толщина верхнего слоя (плиточный клей + сам материал), которая с трудом пропускает тепло внутрь помещения.

Практически любой вариант напольного покрытия может быть использован на систему теплого электрического пола без стяжки. Но очень важно в таком случае следить за четким соблюдением технологии на каждом из этапов и выбирать необходимые компоненты для качественного устройства системы отопления.

Видео: Теплый пол без стяжки, своими руками

Видео: Монтаж теплого пола Caleo под ламинат и линолеум

Видео: Нагревательный кабель на балконе без стяжки

Видео: Монтаж теплого пола FENIX ECOFLOOR без стяжки

Видео: Кабельный электрический теплый пол

Источник


stroitelstvo21.ru

Как осуществить укладку нагревательных элементов теплого пола без стяжки

Не всегда есть возможность произвести заливку бетонной стяжки поверх системы нагревательных элементов теплого пола. В таком случае следует искать другие возможные варианты. Вместо нагревательного кабеля принято использовать специальные термоматы или инфракрасный теплый пол, которые отлично справляются с обогревом всех помещений в квартире. При этом очень важно знать все основные моменты, которые помогут произвести монтаж системы отопления правильно и эффективно.

Преимущества и недостатки



При выполнении «сухого» варианта теплого пола можно столкнуться не только с положительными качествами, но и минусами. Они уже и подскажут исполнителю вероятность выбора.

Основные плюсы использования «сухого» метода устройства электрического теплого пола следующие:

  1. Не потребуется создавать бетонную стяжку, отнимающую время на заливку и процесс высыхания.
  2. Отсутствует дополнительная нагрузка на плиты перекрытия, что не будет хорошо для старых строений.
  3. Простота монтажа в короткие сроки.
  4. Подходят под такие варианты напольного покрытия, как ламинат или паркет.

    Конструкция теплого пола без стяжки

Но любая технология не может обойтись без негативного проявления. В таком случае имеется лишь один и самый основной – высокая стоимость нагревательного мата и инфракрасного теплого пола. Но стоит отметить, что при выборе кабеля потребуется приобрести еще и все необходимые материалы для заливки стяжки, что также вызывает траты определенных сумм. В любом случае каждый должен определиться с тем, что он желает получить в итоге и какого качества.

Выбор теплого пола

Так как варианты теплого пола представлены в виде нагревательного кабеля, термоматов или инфракрасной пленки, то из них и следует выбирать для исполнения системы отопления. Последний вариант теплого пола имеет большое количество экологических качеств: незначительная ионизация, подходит для аллергиков, не высушивает предметы интерьера в помещении, а также воздушного пространства. Температура в любом случае распределяется равномерно от основания пола и до самого потолка.

Кабельный теплый пол может быть устроен под бетонную стяжку, которая готовится по вымеренным пропорциям. Без стяжки можно обойтись при устройстве нагревательных матов (кабельных матов) на поверхности. Но здесь потребуется произвести нанесение плиточного клея, который может послужить основой для керамической плитки.

Полностью сухой вариант – пленочный пол. Его в стяжку помещают лишь в исключительных случаях. Лучше отказаться от бетонной заливки, так как она испортит нагревательные элементы, и не позволит передать необходимое количество тепла внутрь помещения, особенно при устройстве дополнительно слоя напольного покрытия. Эффективности от работы инфракрасного теплого пола не будет вообще никакой.

Кроме этого стоит отметить, что устройство термоматов или кабельного теплого пола может быть осуществлено лишь при проведении капитального ремонта в квартире или доме. Что касается ИК теплого пола, то тут он может монтироваться вне зависимости от посторонних обстоятельств. Главное, чтобы основание было качественно ранее выровнено. Может проводиться на любой стадии не только капитального, но и косметического ремонта. Именно о нем и следует поговорить подробнее, чтобы создать полноценную систему отопления в помещении

Особенности установки

Мощность электрического теплого пола без стяжки должна рассчитываться в зависимости от режима работы. Это может быть основной источник тепла в комнате или дополнительный. Кроме этого работать система может не только в течение круглых суток, но и в определенные временные рамки.

Монтаж следует производить на тех участках, которые требуют постоянного отопления. Но при этом обращается внимание на места, где запрещено производить монтаж: под мебелью и громоздкими предметами. До укладки пленки на основание пола, последнее должно быть тщательным образом подготовлено. Если поверхность ровная, то старое покрытие можно не удалять. В противном случае придется осуществлять демонтаж старой плитки, ламината вместе с бетонной стяжкой. После этого выполняется заливки черновой стяжки, которая подгоняется под горизонтальный уровень.

Дополнительный слой теплоизоляции не даст теплу уходить в ненужных направлениях. Если обойтись без него, то будут прогреваться нижерасположенные подвальные помещения или потолки соседей. Под инфракрасный теплый пол подложка теплоизоляции по толщине достаточна будет в 3-4 мм. Что касается конкретного материала, то это может быть Изолон или Пенофол. На строительном рынке представлен их огромный ассортимент, из чего и можно выбрать что-то подходящее.

Особенность утеплителя под теплый пол без стяжки заключается в том, что одна из сторон имеет фольгированное покрытие. Оно служит для отражения тепла и перенаправления его основанию пола. Дополнительное качество утеплительного слоя – гидроизоляция, за счет того, что материал имеет структуру, способную противостоять влаге (она остается на поверхности, а не впитывается).

Процесс монтажа

Начало монтажа теплого пола без стяжки связано с установкой всех основных компонентов – терморегулятора и термодатчика. Терморегулятор фиксируется в специально подготовленное отверстие на стене на расстоянии не менее 30 см от основания пола. По форме и размерам оно мало чем отличается от классической розетки. Данный прибор будет необходим для контроля уровня температуры в помещении, а также выставления определенных параметров и временных рамок. Подключение осуществляется в отдельно подготовленную розетку. К ней проводятся электрические провода напрямую от счетчика. Монтаж лучше всего производить согласно приложенной схеме от производителя.

Нельзя забывать про установку термодатчика. Выполняется все следующим образом: от терморегулятора проводятся провода к ближе расположенной секции ИК теплого пола, где приклеиваются к графитовой секции при помощи скотча.

Далее происходит раскладывание термопленки теплого пола по поверхности без воздушных прослоек. Она должна надежно прилегать. После этого выбираются места, где снимается изоляция с пленки – производиться их зачистка специальными острыми ножами на расстояние 5-10 мм от ближнего края. После соединения всех участков пленки с проводами, они обрабатываются битумной изоляцией, которая поставляется в комплекте с системой теплого пола без заливки стяжки.

Когда все указанные действия произведены, можно провести испытание системы. Терморегулятор соединяется с электросетью и приводиться в рабочее состояние. При отсутствии проблем с работоспособностью, поверху инфракрасной пленки укладывается полиэтиленовая пленка для дальнейшей укладки напольного покрытия.

Теплый пол в плиточный клей

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки. Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту. В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу. Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Устройство под напольное покрытие

Электрический теплый пол без стяжки может выполняться практически под любой вариант напольного покрытия. Но наибольшее распространение получили именно деревянные составляющие: ламинат, паркет, пробка. Теплый пол без заливки стяжки проводиться в наиболее короткие сроки и имеет не меньшую эффективность передачи тепла.

Монтаж пола под ламинат должен производиться с предварительным решением следующих моментов: выбор толщина ламината или паркета. Оптимальная толщина должна составлять 6-8 мм. В таком случае не будет вызываться перегрева основания пола и его растрескивания в процессе эксплуатации. Если это нагревательные маты, то своеобразной прослойкой послужит под напольным покрытием плиточный клей. Есть и другие варианты подложки, которые можно встретить в магазине.

Монтаж теплого пола под ламинат своими руками проводиться очень быстро. Главное использовать в работе специальный ламинат, а не обычный. Он обладает всеми теми качествами, чтобы выдерживать температурные перепады.

Что касается линолеума, то тут есть некоторые ограничения его эксплуатации. При устройстве его по нагревательным матам следует использовать лишь специальные многослойные составы. В противном случае материал очень быстро выйдет из строя и не сможет продемонстрировать все свои качества.

Проще всего производить укладку плитки. Правда, по инфракрасному теплому полу этого делать не рекомендуется из-за снижения прогрева основания. Здесь создается значительная толщина верхнего слоя (плиточный клей + сам материал), которая с трудом пропускает тепло внутрь помещения.

Практически любой вариант напольного покрытия может быть использован на систему теплого электрического пола без стяжки. Но очень важно в таком случае следить за четким соблюдением технологии на каждом из этапов и выбирать необходимые компоненты для качественного устройства системы отопления.

Видео: Теплый пол без стяжки, своими руками

Видео: Монтаж теплого пола Caleo под ламинат и линолеум

Видео: Нагревательный кабель на балконе без стяжки

Видео: Монтаж теплого пола FENIX ECOFLOOR без стяжки

Видео: Кабельный электрический теплый пол

sdelalremont.ru

Электрический теплый пол под ламинат

В качестве напольного покрытия сегодня очень часто выбирается ламинат. И это не удивительно. Он обладает прекрасными техническими характеристиками, позволяющие на продолжительное время забыть о необходимости ремонта пола. Плюс ко всему, современные производители придали этому материалу красивый облик, так что им можно украшать любой интерьер. Однако существует один минус ламината. Он заключается в том, что ламинат отличается высокой теплопроводностью. Как следствие, это приводит к тому, что это покрытие без обогрева будет холодным. Учитывая это, была разработана специальная система – теплый пол под ламинат. В этой статье мы раскроем вам вопрос о том, как сделать электрический теплый пол под ламинат. Вы узнаете о том, что все работы можно вполне сделать своими руками.

Можно ли комбинировать

Многих сильно интересует вопрос о том, можно ли комбинировать напольный обогрев с ламинатом. Вернее, вопрос поднимается о том, насколько это безопасно. Сама по себе доска имеет две составные части – панель МДФ и полимерное покрытие с лицевой стороны. Если говорить за безопасность, то прежде всего необходимо обратить внимание на основу – МДФ. В большинстве случаев в качестве связующего вещества здесь используется формальдегид. Однако у качественного изделия концентрация формальдегида сравнительно низкая. Как следствие его можно стелить даже в детской комнате.

Это вещество может начать выделяться при перегреве поверхности. Чтобы это не допустить, система обогрева обязательно комплектуется температурным датчиком и терморегулятором.

Какой обогрев выбрать

Для начала стоит определиться с видом напольного обогрева. Существует несколько систем электрического теплого пола, которые можно укладывать под ламинат:

  • Кабельный.
  • На матах.
  • Инфракрасный пленочный.

Рассмотрим основные их особенности.

Кабельный

Под этим обогревом подразумевается специальный нагревательный кабель, который продается в бухтах. Монтаж этого кабеля осуществляется на специальную монтажную ленту или металлическую сетку. Преимущественно его укладка под ламинат сводится к тому, что необходимо заливать стяжку. Высота стяжки не должна превышать 40 мм, чтобы эффективность обогрева не сводилась на ноль. В случае использования этого обогрева для теплого пола, важно учесть несколько весомых минусов:

  • Высокий расход по оплате за электроэнергию.
  • В отличие от других систем обогрева, эта сложнее в регулировании и настройке.
  • Необходимость заливки стяжки. Зачастую в комнате под ламинат заливать стяжку невозможно.

Если сделать объективный вывод, то использование нагревательного кабеля под ламинат не эффективно.

Нагревательные маты

В этом случае используется похожий кабель, что и в предыдущей системе, но только разница в том, что он уложен и закреплен на мате с определенным шагом. Также нагревательные маты гораздо быстрее и легче монтировать. Они продаются в рулонах. От вас требуется правильно рассчитать количество нагревательного мата с предварительным составленным проектом.

Также здесь необходимо изготавливать стяжку, так как сверху него сразу укладывать ламинат невозможно. Как следствие это также ставит некоторые ограничения, особенно для тех случаев, когда заливать стяжку невозможно. Поэтому для комбинации этого обогрева с ламинатом также явный минус.

Инфракрасный пленочный

Что касается этого способа обогрева пола под ламинат, то он считается оптимальным. Произвести его монтаж под ламинат своими руками не составит для вас серьезных проблем. Более того, в этом случае происходит монтаж ламината без стяжки. Это огромная экономия средств. А что главное, это то, что вы значительно ускоряетесь в монтаже теплого пола под ламинат.

Так, его установка осуществляется непосредственно под ламинат. Сверху настилается защитная пленка, а потом сам ламинат. Все проходит очень быстро. После полного монтажа ламината, теплые полы можно сразу эксплуатировать. Одним словом, этот вид электрического пола под ламинированный настил считается наиболее актуальным.

Выбор ламината

Определившись с выбором электрического теплого пола необходимо уделить внимание выбору ламината. Именно этот вопрос необходимо взять под четкий контроль. Здесь примечателен один факт. Ламинат на 80% состоит из древесины. Как известно, древесина имеет склонность к набуханию и рассыханию. Если уложить ламинат на теплый пол, то крайне важно регулировать температурный режим. Чтобы упростить эту задачу, ряд производителей этого напольного покрытия выпустили ламинат с улучшенными техническими характеристиками.

Важно! Современный ламинат, который можно стелить на теплый пол имеет соответствующую маркировку. На ней указывается о возможности комбинации этого покрытия с электрическим обогревом.

Но даже несмотря на это, при выборе следует обращать внимание на некоторые важные технические характеристики, такие как:

  • Коэффициент теплового сопротивления.
  • Способ соединения.
  • Максимально допустимая температура.
  • Толщина.
  • Класс ламината.
  • Маркировка.

Сейчас мы сможем рассмотреть основные характеристики и на что следует обращать внимание.

Коэффициент теплового расширения

Этот показатель должен быть как можно большим. Чем выше коэффициент теплового расширения, тем лучше. Так, этот показатель должен быть равным 0,15 м2/кВт. Однако здесь необходимо учесть, ведь этот показатель напрямую будет зависеть от толщины и вида подложки.

Способ соединения

Это еще один немаловажный фактор, который обязательно учитывается при выборе ламината для теплого пола. Для комбинации этого настила с теплым электрическим полом клеевое соединение неактуально. Сегодня есть эффективное решение click и lock. В большинстве случаев предпочтение отдается первому варианту. Однако есть и такие модели, где эти технологии соединения объединены. Так, по длине ламелии используется система click, а с торцовой стороны соединение lock.

Максимальная температура

Выбирая ламинат под теплый пол, обязательно учитывает фактор максимальной температуры напольного обогрева. Согласно техническим параметрам, ламинат можно прогревать до температуры 30 градусов по Цельсию. До этой отметки покрытие не будет портиться. Чтобы не превышать этот лимит, система теплого пола обязательно комплектуется температурным датчиком, который укладывается непосредственно возле нагревательного элемента. Чтобы теплый пол вовремя отключать и включать, обязательно монтируется терморегулятор.

Толщина изделия

Немаловажную роль играет и толщина ламината. От этого показателя напрямую зависит то, насколько качественно покрытие будет прогреваться и насколько равномерно. Если ламинат тонкий, то прогрев будет быстрее, если нет, то, соответственно, дольше. Но здесь есть обратная сторона медали. Чем изделие тоньше, тем слабее становиться замковое соединение. По этой причине слишком тонкий материал не купишь.

Совет! Как показывает практика, оптимальная толщина ламината для теплого пола считается 8 мм.

Класс

Эта техническая характеристика непосредственно влияет на стирание поверхности. Поэтому чем выше класс, тем качественней у вас будет покрытие и прослужит больший срок эксплуатации. Но помните, что толщина лицевой части изделия непосредственно влияет на коэффициент теплопроводности. По этой причине необходимо придерживаться уравновешенной точки зрения по этому вопросу.

Маркировка

Безусловно, если вы никогда не сталкивались с выбором этого напольного покрытия, а тем более для теплого пола, то у вас могут возникать вопросы. Чтобы упростить эту задачу, производитель позаботился о специальной маркировке. Так, имеется специальный знак, который указывает на допуск покрытия к напольному отоплению. В противном случае это полностью исключается.

Еще существует одна интересная особенность. На изделии может присутствовать маркировка, допускающая для монтажа на электрический теплый пол. Однако может иметься температурное ограничение. В этом случае ориентироваться необходимо не от лицевой стороны, а от внутренней поверхности ламината, той, что непосредственно обращена к греющему контуру.

Выбор подложки

Другой момент, на который стоит обратить внимание – выбор подложки под ламинированное покрытие. От правильности выбора, во многом будет зависеть эффективность всей системы. Так, она должна быть устойчивой к температурным перепадам. Также она в своей комплектации должна иметь фольгированный отражающий слой. Это позволит тепловой энергии отражаться вверх в помещение. Ну еще немаловажно то, что подложка должна быть экологичной.

Сегодня на рынке можно найти немало теплоизоляционных материалов, которые используются под ламинат и теплый пол. Например, полистирольная, пенофол, изолон и прочее. Очень часто используется именно Пенофол. Эта подложка выполнена из вспененного полиэтилена и имеет с одной стороны фольгированную поверхность.

Особенности монтажа

Что касается технологии монтажа, то она несложная. Прежде всего необходимо тщательно подготовить основание пола. Оно должно быть ровным и не иметь изъянов. При необходимости заливается самовыравнивающая стяжка пола. После этого осуществляется настил гидроизоляции. Она должна предотвратить проникновение влаги на нагревательный элемент. Сверху монтируется теплоизоляция. Оба эти слоя необходимо уложить так, чтобы между ними не было щелей и зазоров. Для стыковки рекомендуется использовать специальный фольгированный скотч.

После этого производится настил инфракрасной пленки. Ее монтаж выполняется сравнительно просто. Вам необходимо распределить полоски по всей отапливаемой поверхности. Между собой они соединяются специальными проводками. Проводки подсоединяются к пленке при помощи специальных зажимов. Помните, что эти зажимы одноразовые. Поэтому будьте внимательны, выполняя монтаж и подключение инфракрасного обогрева.

Далее производится установка терморегулятора и температурного датчика. Терморегулятор подключается к электрическому щитку. Хорошо, если вы установите индивидуальный УЗО. Это обеспечит необходимую безопасность при эксплуатации электрического теплого пола под ламинатом. На следующем этапе вам необходимо произвести тестирование всей системы. Если все работает исправно, сверху кладется полиэтиленовая пленка и монтируется ламинат. Сразу после окончания всех работ можно производить запуск системы.

Заключение

Итак, вот мы и рассмотрели все особенности того, как произвести монтаж теплого электрического пола. Безусловно, этот обогрев обеспечит вашему помещению необходимый уют и комфорт. Более того, вы сможете выполнить все работы своими руками, а это позволит сэкономить немалые средства. Мы надеемся, что этот материал помог вам разобраться с этим вопросом и вы готовы к выполнению работ. Чтобы закрепить всю теорию, предлагаем вам просмотр подготовленного видеоматериала в конце этой статьи.

bouw.ru

выбор, плюсы и минусы, цена и особенности монтажа

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Благодаря своей прочности, внешнему виду и простоте монтажа ламинат является одним из наиболее распространенных напольных покрытий.

С ростом популярности оснащения домов и квартир электрическими теплыми полами, вопрос правильного монтажа электрического нагревателя под ламинат стал одним из актуальных.

Общая информация


Ламинат в отличие от паркета или паркетной доски обеспечивает более низкую температуру пола.

Поэтому укладка теплого пола под это напольное покрытие является крайне важным, особенно для владельцев каркасных домов.

У электрических систем теплого пола под ламинат КПД крайне высокое, что делает выбор в их пользу вполне оправданным. Благодаря терморегулятору можно контролировать температуру обогрева в каждом отдельном помещении, что снижает затраты на электроэнергию и обеспечивает комфорт в доме.

Применение


Использовать ламинат можно в любом жилом помещении, главное правильно подобрать его характеристики.

Однако нужно помнить, что в этом покрытии содержится опасное вещество – формальдегид, которое при попадании в воздух, может вызывать болезни дыхательной системы.

При нагревании выше 27 °C это вещество начинает выделяться сильнее.

По этой причине при укладке теплого пола под ламинат в детской, следует очень внимательно следить за показаниями терморегулятора и не допускать перегрева поверхности пола.

Важно! Кроме выделения вредных веществ, повышенная температура ламината может привести к деформации его поверхности.

Виды

По типу системы

Конвекционный

Конвекционный вид электрической системы бывает из отдельных греющих кабелей или из кабельных матов. Каждая разновидность имеет свои особенности монтажа и использования.

Нагревательный кабель

Одним из самых распространенных и недорогих видов электрических греющих полов является кабельная система. Нагревательный кабель может быть одно- или двужильным, что влияет на стоимость и некоторые особенности монтажа.

Укладывается кабель в толстую бетонную стяжку змейкой по всей поверхности помещения. Процесс этот довольно затратный и трудоемкий.

Кроме того, существует ряд недостатков данного вида нагревателя:

  • высокий расход электрической энергии, большая часть которой расходуется на нагрев стяжки;
  • сложность регулирования температурного режима из-за аккумулирования тепла конструкцией;
  • невозможность перестановки мебели из-за опасности перегрева поверхности под ней.

Вывод: кабельный пол под ламинат использовать нежелательно.

Маты

В такой системе кабель уже зафиксирован змейкой с оптимальным шагом на полотне и имеет значительно меньшую толщину.

Благодаря этому стяжка требуется значительно меньшей толщины и монтаж несколько упрощается.

Несмотря на это минусы такой системы такие же, как у обычной кабельной.

Вывод: такая система предпочтительнее кабельной для укладки, однако, экономически невыгодна.

Инфракрасный
Стержневой


Представляет собой маты из двух проводов, с закрепленными между ними карбоновыми стержнями. Нагрев этих стержней приводит к излучению волн в инфракрасном диапазоне, которые нагревают помещение.

Этот вид электрического пола самый дорогой, но при этом экономичный при использовании.

Однако применять его для монтажа под ламинат не рекомендуется ввиду его ненадежности. В этой системе часто нарушается контакт в месте подсоединения стержня к кабелю. Учитывая пожароопасность ламината такое соседство не желательно.

Вывод:
система ненадежна и использовать ее под ламинат не рекомендуется.

Более подробно про инфракрасный стержневой теплый пол читайте в этой статье.

Плёночный

Инфракрасный пленочный нагреватель обладает самым большим количеством плюсов для укладки под ламинат:

  • не требует монтажа стяжки;
  • обеспечивает равномерный нагрев, что исключает растрескивание ламелей при перепадах температур;
  • экономичен при использовании.

Вывод: пленочный ИК пол под ламинат самый подходящий вариант.

По способу монтажа

Бетонный (стяжка)

От типа электрического покрытия зависит способ монтажа. Так, для кабельного тёплого пола необходимо делать бетонную стяжку, а для ИК и кабельных матов достаточно выровнять чистовое покрытие.

Настильный (на деревянный пол)

Без веской причины нет необходимости производить укладку электрического нагревательного покрытия на настил из дерева по ряду причин:

  • дерево плохо проводит тепло, поэтому потери тепла выше, а кабель придется выбирать мощнее;
  • поскольку электрический теплый пол не справится с ролью основного источника отопления, придется использовать также стандартные радиаторы;
  • древесина крайне пожароопасна, что при коротком замыкании может вызвать возгорание;
  • древесина под воздействием разности температур сжимается и расширяется, что может вызвать появление трещин и снижение теплопроводности.

Как выбрать?

Выбор типа электрической системы тёплого пола обуславливается особенностями конструкции самого дома и финансовыми возможностями владельцев. Чаще всего используют нагревательный кабель, поскольку его цена самая низкая, а теплоотдача самая высокая. Но при этом потери тепла на нагревание стяжки очень высоки.

Лучше всего использовать для монтажа под ламинат инфракрасный плёночный нагреватель, поскольку он более экономичен и эффективен. Кроме того, монтаж проводится значительно проще и высота пола увеличивается незначительно. Такое покрытие не производит электромагнитного излучения, поэтому можно использовать его даже в детских комнатах.

Виды ламината


Основу ламината составляет древесина, поэтому не рекомендуется использовать его на тёплый пол. Этот материал изменяет свою форму под действием температуры при работе теплого пола.

Однако производители ламината, решили приумножить его положительные качества и сделать пригодным для укладки на нагревательную поверхность.

Характеристики

Коэффициент сопротивления теплу

Ламинат для покрытия на нагревательный пол должен иметь показатель теплового сопротивления не выше 0,15 м. кв. * К/Вт. Чем выше пористость материала, тем меньше сопротивление теплопроводности.

Способ соединения ламелей

Современные ламели ламината закрепляются замковым типом. Есть два вида замков для ламелей lock и click, которые лучше всего использовать одновременно. Click соединяет ламели по длине, а lock замыкает торцевые части. Такое крепление обеспечивает повышенную надежность.

Максимальная температура

Критическая температура, до которой можно нагревать ламинат составляет 27-30 °C. При нагреве до более высоких показателей из ламината выделяется формальдегид и поверхность искажается.

Важно обращать внимание на маркировку, указанную на упаковке.

Толщина

Толщина досок ламината это один из ключевых показателей, который влияет на возможность покрытия прогреваться. При этом следует подбирать толщину оптимально не только нагреву, но и предполагаемой нагрузке на покрытие. По нему не только нужно будет ходить, но и устанавливать на покрытие мебель. Оптимальной толщиной ламината считается 8 мм.

Класс

Эта характеристика влияет на изнашиваемость поверхности пола, но не на теплопроводность. Поэтому нужно подбирать класс ламината в зависимости от материальных возможностей владельцев.

Маркировка

На упаковке ламината указывается специальная маркировка, которая означает, что этот вид материала может использоваться с тёплым полом.

Важно! Температура использования означает не температуру лицевой поверхности, а нижней, которая непосредственно соприкасается с нагревательной поверхностью.

Устройство

На бетонное основание

Устройство электрического пола под ламинат состоит из следующих слоев:

  • чистовое покрытие или стяжка;
  • гидроизоляция;
  • теплоизоляция;
  • нагревательный слой;
  • стяжка или листы фанеры;
  • финишное напольное покрытие.

Важно! Укладывая ламинат на теплый электрический пол, важно оставлять небольшое расстояние от покрытия до стены. Это расстояние позволит ламинату расширяться при нагревании и обеспечит вентиляцию слоев.

На деревянное основание

Слои тёплого пола:

  • деревянные лаги;
  • гидроизоляция;
  • теплоизоляция;
  • нагревательный слой;
  • листы фанеры;
  • финишное напольное покрытие.

Важно! При монтаже на деревянный настил главное соблюдать технологию и обеспечение противопожарной безопасности.

Монтаж

На стяжку

Чтобы правильно постелить электрический пол под покрытие из ламината, необходимо соблюдать следующую последовательность:

  1. Выравнивание черновой поверхности. При необходимости выполнение стяжки пола для заделки трещин и упрочнения основания.
  2. Укладка изолирующего слоя для снижения потерь тепла и обеспечения экономичности готовой системы. Для этого используют фольгированную теплоизоляцию, которую скрепляют фольгированным скотчем между собой.
  3. Расчерчивают схему укладки тёплого пола с учётом мест расположения мебели или бытовой техники, где монтаж нагревателей не будет производиться.
  4. Далее, приступают к монтажу нагревательных секций. Предварительно проверяют сопротивление кабелей и записывают его.
  5. Если настилаются нагревательные кабели, то на слой теплоизоляции фиксируется армирующая сетка или металлические пластины для крепления кабеля. Если происходит укладка матов, то их можно раскладывать сразу на теплоизоляцию.
  6. Перед раскладкой нагревательного слоя на стене проштробляют канавку для монтажа терморегулятора и вывода датчика температуры пола. Именно с этого места нужно начинать раскладывать кабели или маты.
  7. Укладка тёплого пола производится строго по подготовленной ранее схеме. При этом важно следить за шагом укладки кабелей и тем, чтобы кабели не касались друг друга и не пересекались. Это может привести к перегреву элементов и возгоранию.
  8. После полной укладки нагревательного слоя приступают к монтажу терморегулятора и датчика температуры. Датчик выводится на расстояние 40 см от стены в гофрированной трубе, конец которого изолируют от попадания раствора. Важно закрепить датчик температуры посередине между витками кабеля.
  9. К соединительной коробке подключают питающий сетевой провод, температурный датчик и терморегулятор. Проверяют сопротивление кабелей и работоспособность системы во всех режимах.
  10. Завершающим этапом становится монтаж стяжки поверх кабеля и нагревательных матов. В случае ИК пленки вместо стяжки укладываются листы фанеры.
  11. После полного просыхания раствора укладывается ламинат.

Настильный


В случае монтажа теплого пола на деревянный настил необходимо:

  1. Между лагами проложить гидроизоляцию и теплоизоляцию.
  2. На основание прибить ДСП или доски шагом равным шагу кабеля, чтобы между досками было небольшое расстояние.
  3. После этого монтируют листы тонкого металла с канавками так, чтобы канавки помещались между досками.
  4. В канавки вкладывают кабель, монтируют терморегулятор в стену, а также датчик температуры.
  5. Сверху прокладывается ещё слой гидроизоляции и устилаются фанерные листы.
  6. Поверх всех слоев монтируют ламинат.

Про монтаж всех электрических систем под любые покрытия читайте в этой статье.

А если не соблюдать порядок монтажа, со временем возможно появление неисправностей, требующих ремонт.

Плюсы и минусы


Электрический теплый пол под ламинат имеет множество преимуществ:

  • обеспечивает максимально комфортную температуру в помещении в любое время года;
  • идеально сочетается с любым интерьером;
  • не требует сложного монтажа и объемной конструкции регулировки температуры;
  • нет необходимости в получении разрешительных документов на монтаж такого вида нагревателя;
  • гарантирована более тонкая регулировка температуры помещения.

Минусов у электрического тёплого пола существенно меньше:

  • высокие траты на электроэнергию;
  • необходимость проведения выделенной линии электропитания в случае, если существующая не справится с дополнительной нагрузкой.

Полезное видео

Ознакомиться визуально с процессом монтажа электрических теплых полов под ламинат вы можете на видео ниже:

Выводы

Электрические нагревательные полы под ламинат достаточно успешно можно использовать. Главное правильно подобрать вид нагревателя, характеристики ламината, подходящие для обустройства тёплых полов, а также четко соблюдать технологию монтажа.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online
