Как правильно сделать теплый пол в бане своими руками (от печки, под плитку)

Устройство тёплого пола в бане, помимо того, что имеет свои особенности, относится к категории дорогостоящих работ. Но имеет весомые преимущества: возможность поддержания благоприятной температуры в помещении, а также положительное влияние на деревянные и отделочные элементы. Установить тёплый пол в бане можно и своими руками, достаточно знать технологию монтажа и иметь под рукой весь необходимый комплект инструментов.

Основные разновидности полов с подогревом

Сделать тёплый пол в бане можно несколькими способами, но сначала необходимо узнать основные разновидности подобной конструкции:

• Трубопровод с жидким теплоносителем, работающий от котла или от банной печи.

Трубопровод жидкостного подогрева пола

• Электрический тёплый пол.

Монтаж кабеля для подогрева пола

Водяной пол с подогревом состоит из: замкнутого трубопровода, насоса, котла и непосредственно самого теплоносителя. Жидкость, циркулирующая по системе, имеет весомую роль в процессе подогрева помещения, с увеличением её стоимости, также растут технические характеристики. Например, самым доступным вариантом является вода, далее идут антифриз, этиленгликоль и более современные теплоносители.

Водяная система подогрева обладает большей стоимостью, требует соответствующего технического обслуживания, но на выходе пользователь получает качественный подогрев пола, который окупится всего за несколько лет при частом использовании. Решать только хозяину бани, но система жидкостного подогрева зарекомендовала себя как надёжная и долговечная.

Электрический пол делится на монтаж кабельного подогрева и установку специальных матов с инфракрасным излучением. По стоимости, как первый, так и второй вариант, намного ниже чем установка водяного подогрева. Но имеется существенный минус – постоянно растущие цены за электроэнергию.

В качестве ремонта, электрические и водяные полы достаточно проблемные. При любой даже незначительной поломке контура, требуется демонтаж деревянной поверхности и замена пришедшего в негодность участка контура. При жидкостном подогреве в системе присутствует котёл и насос, которые также являются проблемными механизмами.

Последовательность монтажа кабельного электрического пола

При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.

Последовательность установки тёплого кабельного пола в бане своими руками:

1. Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
2. После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
3. Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:

• Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.

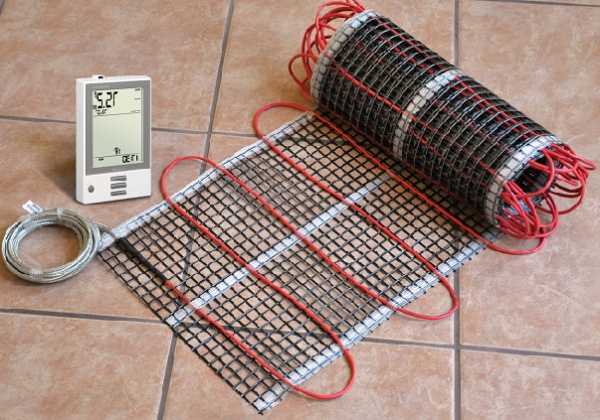

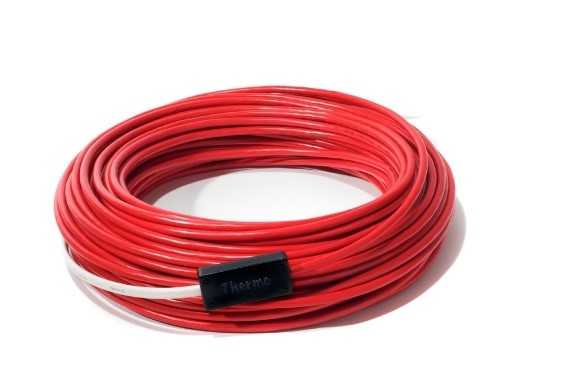

Пример кабеля для тёплого электрического пола

• Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента. Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару.
• Подключаем систему к источнику питания. Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.

Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

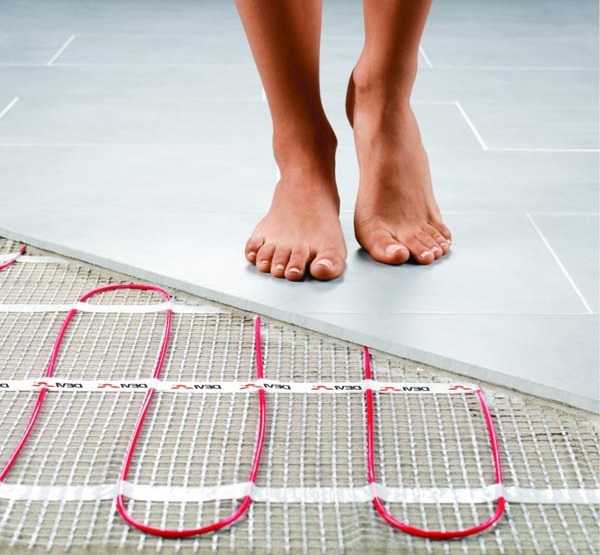

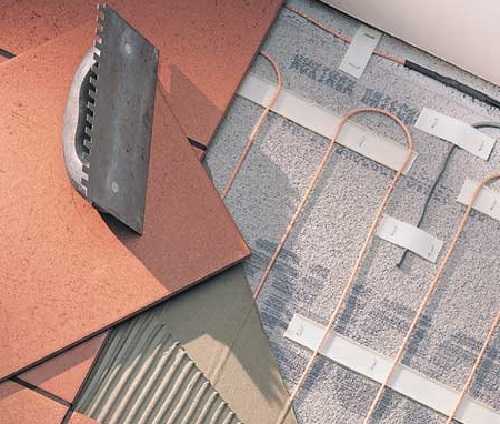

Правильная укладка кабеля для тёплого пола

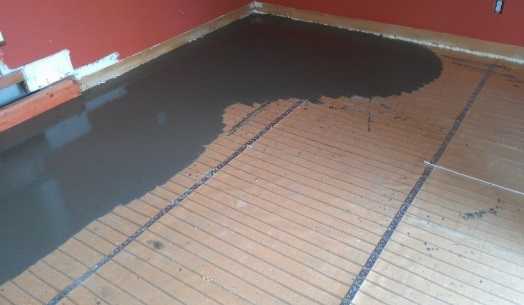

• Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.

После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.

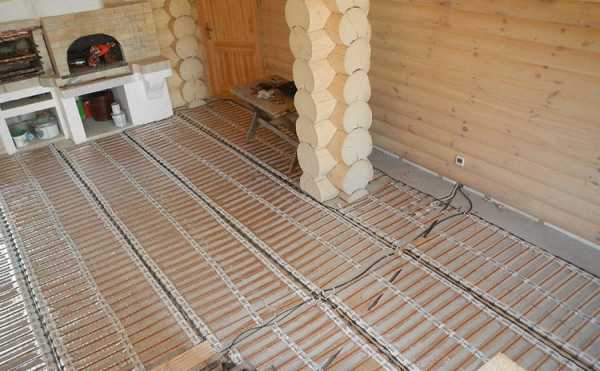

Монтируем панельный электрический пол в бане

Чем отличается панельный электрический пол от кабельного? Практически ничем, только заранее приготовленной и закреплённой конструкцией. Производитель нагревательных панелей берёт армированную сетку и закрепляет на ней кабель. Готовая продукция стоит немного дороже, но не требует самостоятельного монтажа.

Готовая к эксплуатации электрическая панель

Такая разновидность монтажа может показаться затратной на первый взгляд, но следует разобраться, так ли это. Преимущества установки панельного тёплого пола в русской бане следующие:

• Экономия времени, так как не требуется собирать такие панели с нуля, достаточно их только приобрести в строительном магазине. Единственное, что должен будет сделать укладчик – разложить их на подготовленной основе и зафиксировать.
• Минимальная толщина изделия, что позволяет не заливать панели бетоном, а использовать специальный строительный клей. Повторная экономия на строительных материалах.
• Такой тёплый пол в бане идеально подходит под плитку. Но если покрытие будет другим, то потребуется заливать панели бетоном, толщина которого не должна превысить 30 мм.

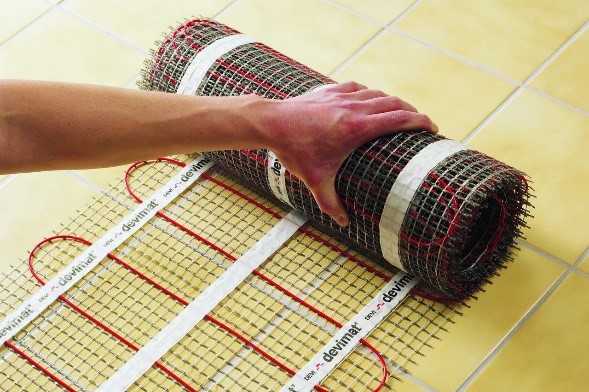

Достаточно только развернуть

Положительных сторон панельного электрического пола достаточно, чтобы использовать его в своём доме или квартире. Но следует помнить, что такую конструкцию нельзя прокладывать в местах, где в последствии будет размещена мебель или элементы сантехники.

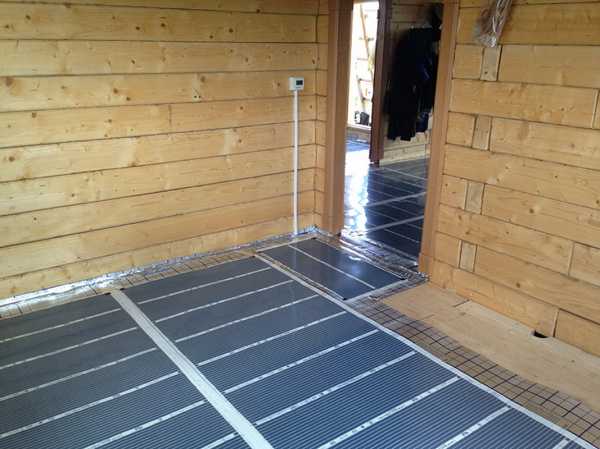

Плёночный электрический пол в бане

Следует уточнить, что принцип действия плёночного пола разительно отличается от панельного или кабельного. Здесь используют инфракрасные пластины, которые можно приобрести в виде цельного рулона. Пластины закреплены на полимерной основе, через которую по всей длине расположены проводники электрического тока. После подключения плёночного пола к общей сети и подачи на него электроэнергии, пластины преобразуют её в инфракрасные волны, нагревающие поверхность различных предметов.

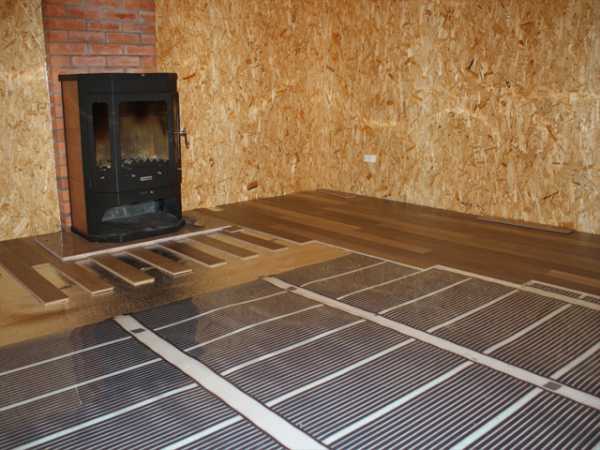

Удобная, и простая в монтаже, инфракрасная плёнка

Плёночный тёплый пол имеет большую стоимость, чем кабельный или панельный, но и весомое преимущество – инфракрасный преобразователь потребляет небольшое количество электроэнергии. В результате, за весь отопительный период можно хорошо сэкономить.

Правила монтажа плёночного пола достаточно просты: отрезать с общего рулона отдельные куски, размещать их на подготовленной поверхности, а затем накрывать с помощью облицовки. Других особенностей такой пол не имеет, мебель и другие предметы интерьера можно размещать в любом месте.

Последовательность монтажа водяного тёплого пола в бане

Как было сказано раннее, водяной по имеет ряд преимуществ, но требует основательного монтажа и установки таких дополнительных элементов, как водяной насос и котёл для нагрева жидкости. Но можно сделать тёплый пол в бане, работающий от печки, при этом котёл устанавливать не надо.

Последовательность укладки водяного пола в бане:

1. Удаление старого покрытия. Это может быть деревянный пол или бетонная стяжка. Старое покрытие удаляется вплоть до плиты, после чего необходимо убрать весь мусор и проверить уровень пола. Если он недостаточно ровный, то следует залить новую бетонную стяжку, которая только улучшит теплоизоляционные качества в помещении.
2. Укладка теплоизоляционного материала. Чаще всего используют плиты из пенопласта или пенополистирола. Эти материалы наиболее долговечны и надёжны, а также имеют доступную цену. По периметру комнаты должна быть размещена демпферная лента, которую крепят с помощью простых саморезов. На современной ленте, с одной стороны предусмотрен специальный клейкий слой, поэтому монтаж существенно упрощается.

После укладки пенопластовых плит, следует пройтись по полу. Если поверхность немного «гуляет», то необходимо снять слой утеплителя и убрать из-под него ранее незамеченный мусор. После того как утеплитель будет уложен и выровнен, его накрывают теплоизоляционной плёнкой.

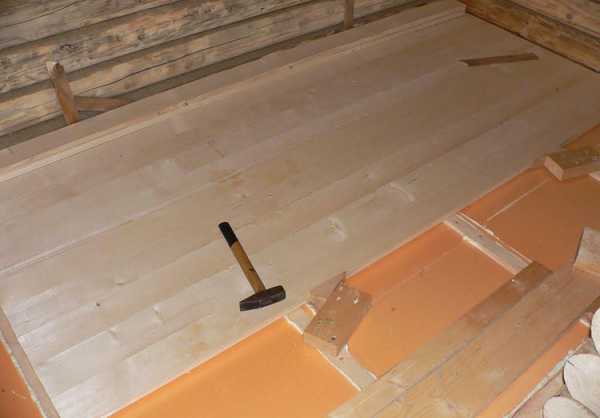

Укладка теплоизоляции

3. Укладка трубопровода. В качестве основания под трубопровод используют специальную плёнку, с заранее приготовленной разметкой. Разметка представлена бобышками – небольшими выступами, между которыми удобно укладывать трубы водяной системы. Достаточно положить пластиковую трубу между бобышками и немного её придавить, пока она не зафиксируется в полости между пазами.

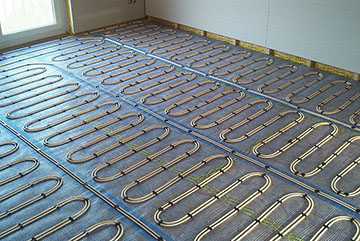

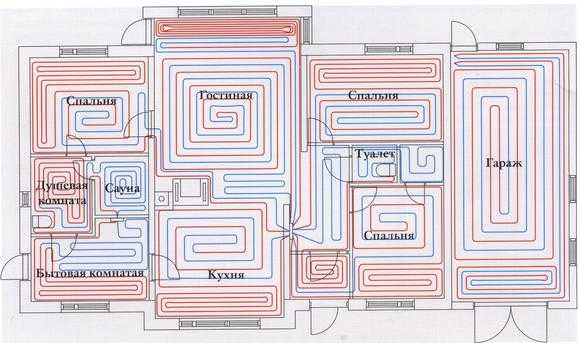

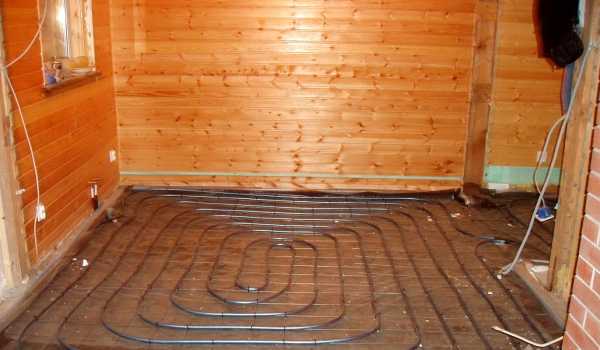

Правильная схема размещения трубопровода

Если вместо специальной плёнки был использован простой армированный каркас, то к нему трубы крепят с помощью стандартных пластиковых хомутов или электротехнических кабельных стяжек.

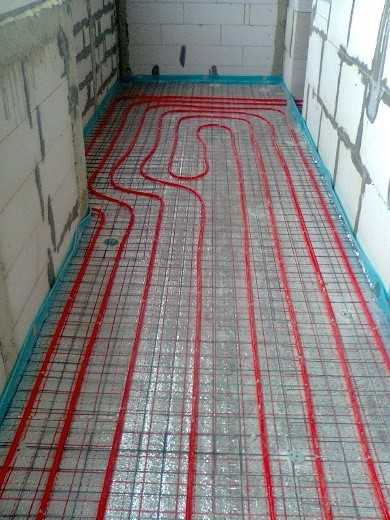

Укладка трубопровода на специальную поверхность

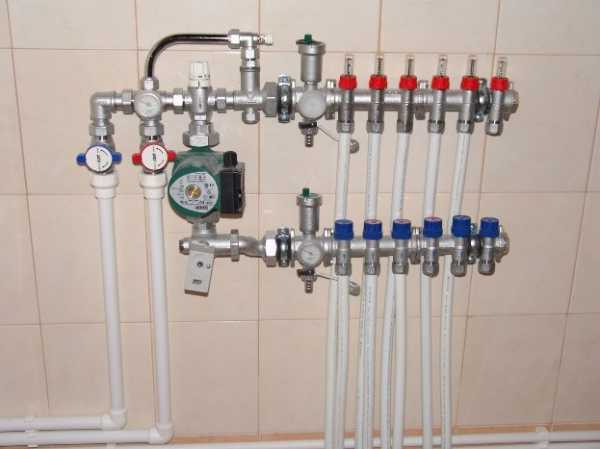

4. Монтаж коллекторного шкафа. Коллекторный шкаф необходим для того, чтобы собрать все коммуникации в одном месте. К данной точке подходят все трубопроводы, расположенные на полу. Также к данному шкафу подводят трубу подачи жидкости и трубу, по которой остывший теплоноситель заново попадает в котёл.

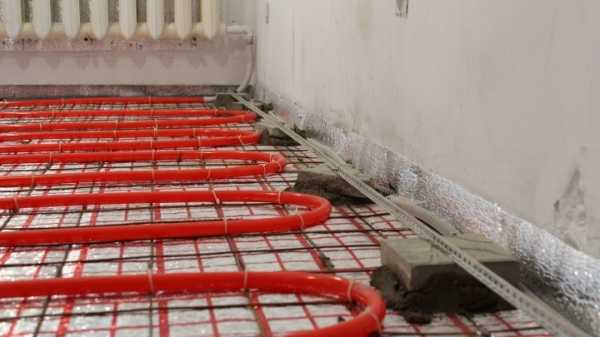

Предварительный монтаж трубопровода под коллекторный шкаф

5. Залить стяжку и уложить напольное покрытие. Для большей крепости конструкции лучше всего использовать 2 армирующие сетки: под трубопроводом (в самом начале укладки пола) и над ним. Далее вся поверхность готового пола заливается бетоном. В стяжке не должно быть полостей и пустых пространств.

Наиболее популярны для такой системы металлопластиковые трубы с внутренним диаметром 16 мм. Они обладают длительным эксплуатационным сроком и с данной продукцией очень удобно работать.

После того, как стяжка будет готова, систему необходимо проверить, для чего включить котёл, нагреть воду и запустить насос, который подаст в систему теплоноситель. Если трубопровод не герметичен, то на бетонной стяжке сразу же появится пятно. К сожалению, в таком случае необходимо производить демонтаж пола и устанавливать его заново.

Очень удобно использовать в данной системе не котёл, а жар от банной печи. Единственным недостатком такой системы является невозможность предварительного прогрева помещения, ведь для нагрева жидкости необходимо растопить печь. Но при этом существует определённая экономия, так как необходимость в приобретении котла отпадает.

znatoktepla.ru

какой лучше и как положить своими руками

Владельцами загородных домов часто строится баня на приусадебном участке. Иногда это отдельно стоящее здание, иногда пристройка к дому, а иногда часть одного из этажей жилого строения. Комфорт при пользовании этим помещением может быть ещё больше, если сделать теплый пол для бани.

Вариантов обустройства такой системы нагрева есть множество, поэтому каждый может выбрать для себя наиболее подходящий. К примеру, сделать электрический теплый пол в бане или теплый пол в бане от печки.

Каждая из этих систем имеет свои особенности, как в эксплуатации, так и при монтаже. Инфракрасный, кабельный, водяной, – какой лучше выбрать обогрев в баню, чтобы он не был слишком дорог по расходам за энергию? Рассмотрим все варианты подробнее.

Читайте в статье:

Зачем нужен теплый пол в бане?

В бане воздух при использовании помещения по назначению достаточно жаркий, чтобы задумываться о дополнительном обогреве. Но, тем не менее, тёплый пол в бане обладает рядом преимуществ:

1. Продолжительное использование парилки владельцем, несмотря на уязвимость деревянных поверхностей к высокой влажности помещения. Часто на лавках и стенах образуется грибок, провоцирующий гниль и порчу сооружения. Хорошо прогретый пол поднимает кверху жаркие сухие потоки воздуха, просушивая парилку;
2. Не возникнет сквозняков, особенно когда баня – отдельно стоящее сооружение. Если оборудовать для посетителей инфракрасный пол, то ноги будут в тепле, и не возникнет переохлаждения организма;
3. Максимальный комфорт при ходьбе – босыми ногами на плитку наступать не очень приятно, поэтому теплый пол в бане под плитку станет настоящим удовольствием;
4. Парная будет долгое время в отличном состоянии без необходимости проведения ремонта.

Нюансы использования теплых полов в бане

• Высокая стоимость обустройства – владельцу придется заложить серьёзную смету, чтобы отделать баню теплыми полами;
• Сложности в монтаже – каждая система имеет свои особенности, игнорирование или незнание которых приведет к поломке системы и проблемам с использования сооружения;
• Ремонтные работы затруднительны, поскольку менять один из отрезков трубопровода или пленки, матов или кабеля близко к замене всей системы. Также стоит отметить необходимость демонтажа напольного покрытия.

Электрический теплый пол

Как подготовить баню к обустройству теплого пола?

Делая теплый пол в бане своими руками, владельцы обычно покрывают полы древесиной, которая отлично проводит тепло. Иногда встречается и плитка, под которой сделана стяжка из бетона, в таком случае покрытие очень некомфортное для человека из-за холода.

Перед монтажом системы нагрева полов необходимо сделать теплоизоляцию, для этого потребуются традиционные теплоизолирующие материалы:

• Стекловата;
• Войлок или его аналоги;
• Стекловата в рулонах;
• Керамзит мелкой и средней фракции;
• Пенопласт в листах.

Слой пароизоляции делается из пергамина или рубероидных листов, нередко используется особая пленка в 0,2 мм толщиной. Утепление пола в бане делается между слоями бетонной заливки, которую делают более тонкой для экономии высоты помещения. Все элементы из древесины обрабатываются антисептиками и растворами против плесени.

Виды теплых полов в баню

Для прогрева напольного покрытия в бане используют следующие системы:

• водяные;
• инфракрасные;
• кабельные электрические;
• воздушные и смешанные.

В первую очереди владелец должен рассчитать смету и определить финансовые возможности обустройства теплого пола. Водяной пол, к примеру, требует наливного пола и идеальной ровной поверхности. Системы кабельного типа нуждаются в электроэнергии, что увеличит не только счета, но и мощность на проложенную проводку.

Самые доступные из всех – инфракрасные, которые не требуют особых условий, но и прогревают не слишком толстые слои. Воздушную систему ставить очень дорого, поэтому дополнительную информацию стоит поискать в свободном доступе в сети и на специализированных форумах.

Водяные теплые полы в бане

Обустраивая водяной пол под плиточный или деревянный, необходимо проверить поверхность на ровность, спроектировать ход ведения труб и выбрать материал их изготовления. Система нагрева напольного покрытия – аналог традиционного отопления, но расположенный внизу.

Теплоносителем выступает вода или антифриз, подогреваемые котлом или печкой. Водяной пол отличается экономичностью и экологической чистотой, не излучает вредных электромагнитных волн, постепенно прогревает стяжку и напольное покрытие.

Своими руками водяной теплый пол сделать сложно, поскольку трубопровод и петли контура требуют опыта укладочных работ, а недочеты приведут к поломке системы. Укладка проводится по определенной схеме – змейка, одинарная или двойная, или улитка.

От схемы зависит путь распределения тепла, в случае парилки стоит сделать улитку.

Последовательность выполнения контура водяного пола:

• выравнивание поверхности, в лагах или перекрытиях из дерева делаются особые выемки, по которым будет укладываться контур;
• прокладка теплоизоляционного слоя, повышающего теплоотдачу;
• монтаж поверхности – маты с бобышками и гибкие трубы, укладываемые между ними. Крепление может быть из аналогичных материалов;
• укладка контура, при этом петли не должны содержать крутых поворотов, в которых возникают воздушные пробки;
• проверка система и пробный пуск, определяют места возможных неполадок и утечек;
• заливка стяжкой и монтаж выбранного напольного покрытия.

Электрический кабельный пол

Отопление полов электрической системой основывается на греющем кабеле. Не стоит бояться за электричество во влажной среде – прямого контакта не возникнет, поэтому система абсолютно безопасна для человека. Кабель используется одно- или двужильный:

• в одножильном кабеле присутствует большое э/магнитное излучение, поэтому концы кабеля фиксируются на термостате;
• двужильный кабель отличается небольшим излучением и не требует возврата конца кабеля к термостату.

После выполнения работ определить разницу при эксплуатации практически невозможно. Профессионалы рекомендуют сразу определяться со схемой укладки кабеля – змейка предпочтительнее прочих рисунков, потому что кабель по всей своей длине не имеет потерь тепла.

От стен нужно отступить 0,05 м, а от батареи или котла – 0,1 м. Установка элементарна: кабель крепится к сетке или на скотч, конструкция укладывается по всей площади пола. Места, где будет мебель или массивные предметы не стоит отапливать.

Достоинства электрического обогрева полов:

• возможность абсолютного контроля нагрева;
• баня протапливается в независимости от времени года и других факторов;
• пол нагревается очень быстро, что повышает комфорт для владельца.

К недостаткам можно отнести высокое потребление электроэнергии, что невыгодно при редком использовании парилки.

Инфракрасный обогрев

Самый простой в монтаже и эксплуатации пол – инфракрасный. Эта система пленочная, имеет внутри вставки из теплопроводящих материалов. Инфракрасный обогрев просто сделать собственноручно, стоит недорого, позволяет задавать точные параметры обогрева, не требует ремонта, если одна из пластин перестает работать.

Выполняя работы своими руками, начинают обычно с теплоизоляционного слоя. Пленку с инфракрасным излучением можно расстилать по любым поверхностям, поскольку ограничений на основание нет. По всей площади парной раскатывается рулон обогревающей системы, подключается к сети (общая сеть питания).

Работы проводятся быстро, за 24 часа можно закончить монтаж. Поверх пленки проводится укладка декоративного покрытия, для этого можно использовать и дерево, и плитку. Выбор финишной отделки остается за владельцем.

seti.guru

монтаж своими руками, правильная укладка

Оглавление статьи:

Применение электрических систем теплого пола часто применяется в ванных комнатах, лоджиях, верандах, банях, благодаря быстрому нагреву поверхности пола и повышению уровня комфорта. Электрический теплый пол можно уложить под плитку или ламинат своими руками, к тому же, он отлично дополняет радиаторное отопление.

Электрический теплый пол целесообразно использовать в домах, в которых отсутствует возможность установить водяное отопление. Простая установка и широкий выбор теплых полов позволяют довольно легко выбрать и смонтировать конструкцию своими руками.

Выбираем тип теплого пола

Теплые полы разделяются по типу нагревочного элемента, всего их два.

Кабельный теплый пол, в котором нагрев обеспечивается специальным нагревательным кабелем, который уложен отдельно или в термомат и пленочный теплый пол, в котором тепло дает специальное пленочное покрытие.

При выборе теплого пола необходимо ориентироваться на такие черты:

• Теплый пол будет главным поставщиком тепла, или же второстепенным;
• Чем планируется выложить пол после установки системы теплого пола;
• Какова высота помещения и состояние перекрытий.

Пленочный (инфракрасный) тип пола рекомендуют монтировать под ковролин, паркет или деревянный пол. Инфракрасное излучения легко проходит через эти преграды и эффективно греют пол.

Кабельный тип пола устанавливается под керамогранит и плитку.

Извините, ничего не найдено.

Выбор кабеля осуществляется в соответствии с тем, на какую высоту может быть поднят пол. Самым толстым полом будет кабельный, поэтому перед проектировкой такого типа пола потребуется оценка состояния перекрытий, и высоты потолка. Кабель кладется только при идеальной совместимости, во всех других случаях рекомендуется использование термомата (сетки с нагревочным кабелем в виде коврика).

Варианты установки теплого пола

Выделяют три способа установки электрических теплых полов:

• Монтаж системы в слой стяжки, после чего производится укладка напольного покрытия;
• Установка теплого пола над стяжкой, непосредственно под плитку;
• Укладка под напольное покрытие (применяется при пленочных полах).

Первый способ может быть применен для отопления жилых помещений, а также ванных комнат, кухонь, лоджий, при использовании кабельных теплых полов. Под систему нагрева кладется гидроизоляционный и утеплительный слой, а над ней распределяется маленький слой стяжки.

Если под утепляемым помещением есть уже утепленные помещения, то можно поместить теплый пол электрический прямиком под плитку, и провести монтаж самостоятельно (благодаря простоте установки), без использования слоя теплоизоляции и без монтажа под стяжку. Слой клея для плитки и сама структура плитки, обеспечивают хорошую защиту нагревательных элементов. Но перед использованием данного способа установки необходимо уточнить в инструкции о возможности этого.

Если планируется установка теплого пола под ламинатное или линоулемное покрытие, но нет возможности или желания менять стяжку, то подойдет пленочный (инфракрасный) тип пола. При таком подходе в начале работ потребуется уложить фольгированный вспененный полиэтилен в качестве утеплителя поверх наличествующей стяжки.

Инфрокрасный пленочный элемент можно использовать под ламинат и линолиум.

Далее следует процедура укладки электрических элементов, и, как финишная стадия монтируется напольное покрытие. Если существует потребность, перед началом монтажа напольного покрытия можно добавить гидроизоляционный слой.

Что понадобится для работ?

Для установки системы теплого пола надо иметь в наличии такие компоненты: система теплого пола (нагревательный кабель отдельно, либо же соединенный с укрепленной сеткой),провода соединения, крепления;регулятор и термодатчик для коррекции работы системы, систему защиты УЗО, кабель из меди для заземления.

Перед началом работ, желательно распланировать рабочую поверхность и рассчитать необходимое количество элементов нагрева и кабеля.

Процесс распределения элементов нагрева и систем управления

Сначала создается план установки пола на бумаге. Следует учитывать, что нагревательный кабель или пленочный материал не могут быть проложены в местах, где стоит мебель или электроприборы. Также стоит обходить места, в которых установлены трубы отопления или другие генераторы тепла, таким образом, мы создадим зону без нагревательных приборов. Данное требование связано с тем, что все элементы системы нагреваются одинаково, а в случае, когда выходу тепла мешает мебель, или же в месте нагрева присутствует дополнительное тепло – элементы подвергаются перегреву и приходят в негодность.

В результате планирования получится неправильная фигура, вписанная в прямоугольную форму комнаты. По внешней части фигуры и внутри ее будет монтироваться теплый пол. Крупный недостаток теплого пола связан как раз с тем, что перестановка мебели может повлиять на рабочее состояние системы.

Прежде чем приступить к монтажу нужно составить схему мест отопления.

Для разных помещений рекомендуется создания отдельных контуров с раздельными регуляторами и разным подводом к электросети. Если же пол заливается стяжкой, то между разными комнатами требуется прокладка демпферной ленты.

После окончания планирования на бумаге, следует процесс переноса плана на пол.

На стене выбирается удобное для доступа место, в котором будет расположен регулятор. В стене пробивается отверстие для монтажной коробки и штробится до уровня пола. После подготовительных работ приступаем к подсчету количества требуемых материалов.

Расчет количества материалов

Чтобы не ошибиться, можно воспользоваться таблицами, составленными производителем теплого пола. Учитывая потерю тепла в каждой комнате, индивидуально для каждого помещения подбирается оптимальный шаг провода и его длина на каждую комнату.

Для систем пленочного типа рассчитать количество материалов еще проще – достаточно вычислить количество нагревательных элементов, которыми сможет закрыться нужная площадь.

Подсчет материалов необходим для оптимизации и безопасной работы системы.

В расчеты необходимо включить провод для контакта между регулятором и элементами системы.

Используя вычисленную мощность теплых полов, надо произвести проверку электрического ввода на возможность системы пережить экстремальную нагрузку. В случае неудачи, потребуется замена ввода и установка новых автоматов.

Подготовка и утепление основы

В случае, если старый слой стяжки непригоден для эксплуатации – он демонтируется до основания пола, а вся поверхность проходит очистку.

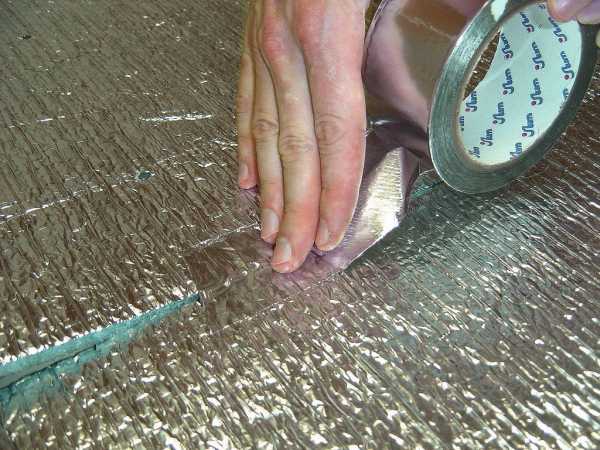

Далее прокладывается гидроизоляционный слой, с заходом в 10 мм. на площадь стены. По периметру пола на стене крепится демпферная лента, которая компенсирует тепловое расширение пола в процессе нагрева. Если после монтажа пола образуются излишки изоляции и ленты – их можно будет срезать.

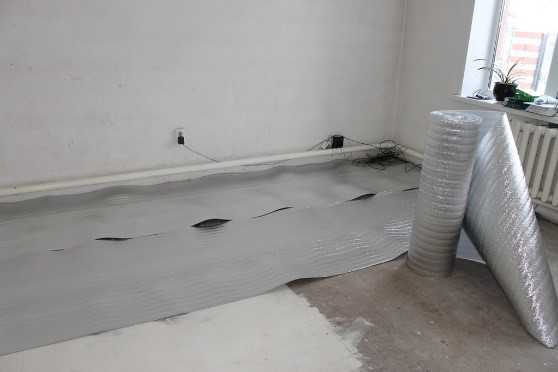

Для предотвращения ухода тепла вниз, необходимо провести изоляцию основы пола. Утепление выбирается с учетом расположения помещения и вида поверхности, а также цели системы обогрева.

Для предотвращения потери тепла нужно произвести теплоизоляцию.

Если система теплого пола является добавочной к основному отоплению, достаточно использовать вспененный полиэтилен с покрытием из фольги, выполняющий роль подложки под теплым полом.

Если под вашим домом/квартирой помещение отапливается, то в качестве изоляционного материала подойдет листовой пенополистирол с толщиной 20-50 мм.

Если же производится укладка электрического теплого пола под плитку на ранее неотапливаемую лоджию или веранду, формируется толстый слой изоляции, до 100 мм. пенополистирола или минеральной ваты.

На утеплитель кладется армирующая сетка, но можно обойтись и без нее, т.к. стяжка будет тонкой, а в раствор достаточно добавить микрофибру и пластификатор.

Монтируем пол

Перед тем, как произвести укладку провода, вначале требуется проверка его сопротивления и сверка с имеющимся паспортом продукции. Разница в показателях допустима, если она не превышает 10 %. Установка теплого электрического пола может осуществляться с его прикреплением стяжками к армирующей сетке, или же с использованием крепежных лент.

Инфракрасный тип пола просто стелится поверх утеплителя, а по технологии производителя может потребоваться закрепление пола при помощи скотча или же посредством специальных ушек.

В местах, где провод идет над линией деления плит перекрытия, его надо спрятать в гофрированную трубу, длиной в 10-15 см. Такая мера уменьшить возможность разрыва кабеля при предполагаемом расширении плит от теплового воздействия.

Место, в котором соединяется кабель нагрева и провод, подающий питание, требуется расположить на расстоянии в 10-15 см. от штробного отверстия в стене таким образом, чтобы соединяющие клипсы в процессе работ были залиты стяжкой.

Когда все элементы расположились на своих местах, необходимо перепроверить уровень сопротивления провода. Если оно не отличается от предыдущих замеров, или же имеет незначительные отклонения – пол можно запускать для испытаний элементов нагрева.

Для испытаний потребуется гофрированная труба и термодатчик. Труба опускается по штробе от регулятора, а ее конец размещается между полосами теплового кабеля. В трубу вкладывается термодатчик, который поможет нам провести испытания и отрегулировать работу теплого пола. Впоследствии, если датчик сломается, мы сможем легко его достать и заменить.

Если все процессы прошли нормально, необходимо обесточить систему полностью и снять регулятор для проведения финишных работ. Проводится процедура стяжки пола. После высыхания пола испытания необходимо провести повторно, и, если все работает как надо, произвести финальный процесс – укладку напольного покрытия. Если монтируется пленочный теплый пол, то стяжка не нужна и достаточно сразу уложить ламинат или линолеум.

Несколько советов для лучшего качества работ.

Стоит помнить, что производить монтаж теплого пола пленочного типа под плитку категорически не рекомендуется, как и производить его установку под стяжку. При подключении теплого пола к электросети запрещается использовать обычную розетку, рекомендуется подключение напрямую от счетчика.

Для подключения к электричеству необходим термостат.

В случае, если теплый пол монтируется в бане или ванной комнате, необходимо посадить кабель на армирующую сетку и подвести заземление к регулятору, используя луженый провод из меди. При соединении нагревочного кабеля с проводами питания рекомендуется отметить место соединения на плане дома – это может пригодиться при ремонте теплого пола.

pol-inform.ru

Как сделать теплый пол в бане и какой тип пола лучше выбрать?

Специфика бани в том, что это помещение, которое отапливается не регулярно. За время простоя оно успевает промёрзнуть.

В сильные холода сложно быстро набрать хорошую температуру, чтобы мыться и париться с комфортом.

Особенно тяжело прогреваются полы, так как до них тёплый воздух доходит в последнюю очередь.

Чтобы с удовольствием наступать на пол босыми ногами и не замёрзнуть, нужно знать, как сделать тёплый пол в бане, какие материалы выбрать, и какой вариант будет проще и дешевле всего.

Возникновение теплого пола

В древних банях (по-чёрному) делалось земляное основание, на которое просто укладывались доски. По мере сгнивания досок, их заменяли на новые.

Когда стали строить баньки по-белому, в обиход вошли «проливные решётки». Отличие от первого было в том, что между досками оставлялись щели, в которые сливалась вода.

Решётка была не так увлажнена и служила дольше. Иногда прямо под баней, или немного в стороне делали слив.

Ещё в прошлом веке была распространена конструкция в виде подпола из бетона, куда стекала вода и перенаправлялась в слив.

С приходом новых стройматериалов и распространением частного строительства, массово стали возводить бани, которые не имели с русскими ничего общего – в них была железная печь, она поднимала высокие температуры и просушивала воздух и дерево.

Под дощатый пол в таких строениях, по образу и подобию квартир, стелились слои утеплителя и гидроизоляции. Спасает от гниения такой пирог только то, что большой влажности в строении нет, и полы кое-как успевают просыхать.

Организация теплого пола в помещениях с повышенной влажностью требует особо внимательного подхода, ведь если допустить ошибки, пол может треснуть. Теплый пол в ванной комнате своими руками – рассмотрим варианты устройства и этапы монтажа.

Какой вариант теплого пола предпочтительнее – водяной или электрический? Сравнительную характеристику вы можете посмотреть здесь.

Полный расчет технических параметров и стоимости материалов для организации водяного теплого пола представлен в этой теме: https://microklimat.pro/sistemy-otopleniya/raschet-sistem-otopleniya/teplyj-pol-vodyanoj.html. К каким затратам нужно быть готовым?

Утепление пола в баньке

Если говорить о сухих парных помещениях, здесь можно делать утеплённый пол по аналогии с жилыми домами. Применяют пергамин, пенополистирол или рубероид. Поверх пароизоляционного материала укладывается теплоизолятор, а затем гидроизолятор. Далее – чистовой пол.

Использование хвойных пород дерева, выгоднее, поскольку они пропитаны естественным защитным составом (смолой) и служат дольше.

Если же встал вопрос о выборе технологии для настоящей русской бани, где достаточно высокая влажность, то деревянный пол с утеплением тут не подойдёт. Так как пар здесь поддаётся очень часто, пол постоянно сырой. Он быстро начнёт гнить, попутно разрушая нижние венцы строения.

Для влажных помещений лучше использовать один из двух вариантов:

1. Проливную решётку, которую строили наши деды.
2. Либо утеплённую бетонную стяжку.

Проливной вариант можно сделать, применяя любой фундамент, в том числе столбчатый.

Утепление пола

Но такие полы имеют много минусов, главный из которых – они холодные, в них даже может сквозить из подпольного пространства.

Так что подробнее рассмотрим именно утеплённую стяжку. А заодно, как при помощи этой стяжки устроить современную систему «тёплый пол».

Работы по созданию конструкции относятся к наиболее сложным строительным проектам. Они занимают много времени, так как нескольким слоям требуется схватывание или просушка.

Какой вариант будет дешевле в эксплуатации – водяной и электрический? Проводились подсчёты затрат за 5 лет.

Так вот интересно, что на больших площадях лучше себя показало водяное отопление. А в небольших помещениях, таких, как баня, ощутимой разницы не выявилось.

Водяной теплый пол в бане

Рассмотрим, как сделать водяные теплые полы в бане своими руками. Этот способ позволяет использовать тепло от банной печи. Нужно будет сделать многослойный пирог, правильно уложить трубы и установить циркуляционный насос, клапана, коллектор, вентиля.

Стяжка для банного водяного пола:

1. Срезается верхний слой грунта, вместо него будет гравий с песком. Слой тщательно трамбуется.
2. Укладываются коммуникации – сливные трубы. Если есть, делаются вентиляционные короба, подвод воды.
3. Стяжка 4 см. бетона без арматуры (уделяется внимание горизонтальности этого слоя).
4. Гидроизоляция (это могут быть оклеечные рулонные материалы, проникающие пропитки, мастики, пасты, сухие смеси, полимеры гидробарьерные).
5. Пенопласт, или Пеноплекс (3 – 10 см).
6. Фольгированный утеплитель.
7. Слой арматуры (сетка просто укладывается на предыдущий материал, крепление не требуется).
8. Трубы тёплого пола.
9. По периметру к стенам крепится демпферная лента – она компенсирует температурное расширение. К слоям пирога она крепится строительным скотчем.
10. Заливается финальная стяжка с уклоном в сторону сливного отверстия.

Если сделать стяжку слишком тонкой есть риск, что она проломится. Слишком толстый массив для бани тоже мало подходит. В жилых домах она постепенно набирает температуру первый раз, и затем тепло только поддерживается. Баню топят эпизодически и от пола ожидается, что он будет прогреваться быстро. Поэтому оптимальная толщина банного бетона – 5 см (±1 см).

Трубы можно использовать из металлопластика (удобно завивать по схеме – они хорошо гнутся, не требуют специального крепления). Другие трубы можно закреплять к сетке хомутиками из пластика.

Если баня не подключена к центральному отоплению и периодически сильно промерзает, заливать в отопление нужно антифриз.

Электрический теплый пол в бане

Можно ли делать электрический пол во влажном помещении, опасно ли это? Столь же опасно, как провести в баню свет. Конечно, к проводке в бане относятся с удвоенным вниманием, но всё равно проводят! Да ещё и электрокотлы и бойлеры ставят.

Электрический пол в бане

Если всё будет сделано качественно, можно не волноваться и за тёплый пол. Он будет обогревать быстро, не перемёрзнет в периоды простоя, и не потратит слишком много электроэнергии.

Рассмотрим три основных варианта электрических тёплых полов и их особенности применения для бани.

Конвекционный кабельный пол

Монтируется электрокабель по тому же принципу, что и водяные трубки. Они прекрасно сочетаются с керамической плиткой и любым другим покрытием. Да к тому же стоят дешевле всех вариантов электрополов.

Для жилых помещений кабельный пол выбирают не часто в связи со сложностью монтажа – в бетонную стяжку.

Но, как уже выше говорилось, для бани бетонный пол – один из двух наилучших вариантов, поэтому и кабельный электропол в бане как нельзя кстати.

Минус кабеля в том, что повреждение в одном месте приведёт к отключению всего электропола.

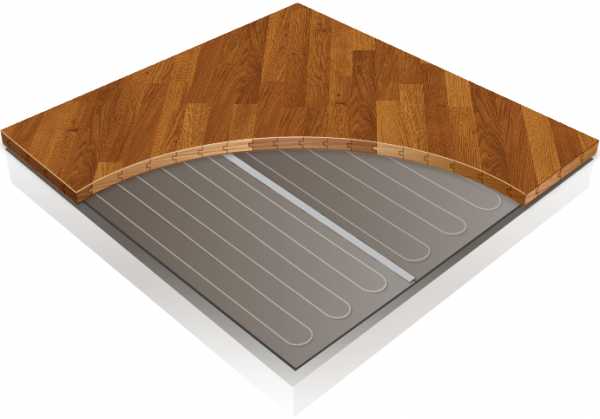

Пленочный инфракрасный теплый пол

Инфракрасный подогрев в бане не менее эффективен. Рулоны с тончайшей плёнкой требуют аккуратного обращения, но подключать их достаточно просто. Плёнка сама изолирует электрические элементы внутри неё, поэтому если не нарушать целостность материала (резать, вбивать гвозди и т.д.), риска поражения током не будет.

Если всё же не решитесь сделать ИК-плёнку в моечную, оцените все прелести быстрого недорогого подогрева пола, уложив его в парилке или раздевалке!

Стержневой инфракрасный пол

Это тоже маты, где использованы специальные стержни, соединённые параллельно.

Преимущество, которое даёт такое подключение – если из строя выйдет один элемент, подогрев пола не прекратится – другие его части останутся работоспособными.

Стержневые маты также монтируют в бетонную стяжку.

Укладка кабельного пола в бане

Выбирается мощность кабеля. Для банных помещение рекомендуется 150 Вт. Максимальный предел – 250 Вт. При покупке кабеля встанет вопрос о выборе – одножильный или двухжильный? В первом случае, вредное электромагнитное излучение выше почти в 5 раз. Его нужно прокладывать так, чтобы конец вернулся к тому месту, где было начало. Вывод – двухжильный лучше.

В слой с кабелем монтируется термодатчик, который будет снимать температуру, передавать её терморегулятору и так не давать перегреваться поверхности.

Первые четыре слоя пирога для кабельного пола в бане делаются, так же как и в водяном варианте:

1. Срезается грунт, делается песчано-щебневая подсыпка.
2. Коммуникации.
3. Черновая без арматурная стяжка.
4. Гидроизоляция.
5. Дальше можно использовать пенопласт или фольгированный утеплитель (нежелательно использовать алюминий только при работе с ИК-плёнкой).
6. После этого закрепить кабель на сетке (расстояние между витками – устанавливает производитель, при монтаже нужно обеспечить достаточное натяжение провода). От электроприборов нужно сделать отступ по 10 см, от стен – по 5 см.
7. Подключается датчик и узлы регулировки. Делается проверка работоспособности.
8. Заливается верхний слой армированной стяжки (толщина 2,5 – 5 см).

Заземление и УЗО – обязательны при устройстве любого вида электрических тёплых полов!

Покрытия для теплого пола в бане

Отличным вариантом для финишного покрытия в бане является керамогранитная плитка. Она совершенно не боится влаги.

Также можно использовать обычный кафель, но он очень скользкий – нужно будет всегда наступать осторожно. Как вариант, поверх плитки (да и поверх наливного пола) можно постелить специальные коврики для ванных комнат.

Для укладки плитки в моечную и парилку нужно использовать морозостойкий клей. А швы советуется затирать не обычными затирками, а силиконовым герметиком – это предотвратит трещины из-за температурного расширения, а также обеспечит водонепроницаемость.

Укладка плитки на теплый пол

Дерево, как ни странно, один из самых неудачных материалов для полов во влажной моечной. Они неизбежно напитываются влагой. А в случае с тёплым полом – плохо от него прогреваются. Если хочется натурального дерева – можно уложить паркет или решётку в парилке и раздевалке. Подойдёт для комнат отдыха и пробка.

Стоит избегать очень гладких покрытий, например, линолеума.

Заключение

Тёплый пол – отличное решение для бетонного основания в бане. Он не только создаст комфорт во время процедур, но и сможет просушить помещение после них. При таком способе подогрева, у всех материалов будет максимально долгий срок службы.

Видео на тему

microklimat.pro

Теплый пол в бане своими силами: советы мастера

Организация теплого пола в бане и сауне – это не только повышение уровня комфорта, но и один из наиболее простых способов осушения помещений от излишней влаги. Проблема в том, что баня достаточно специфический объект с высоким уровнем влажности и колебаниями температуры воздуха. О том, как правильно сделать теплый пол в бане и грамотно выбрать нагревательный элемент в каждое помещение сауны и пойдет речь в этой публикации.

Перед монтажом внутрипольной системы обогрева (СО) следует определиться, в какое помещение нужно устанавливать нагревательный элемент.

• В раздевалку – нужно, так как в данной комнате происходит первичная акклиматизация человека. Кроме этого, гораздо приятнее ступать босыми ногами по теплому напольному покрытию.
• В моечное отделение – нужно для большей степени комфорта. Кроме этого, теплый пол подготовит человека к резкому повышению температуры при посещении парной.
• В комнату отдыха – нужно, потому что человек именно в этом помещении проводит большую часть времени.
• В парной – не нужно, так как там и так высокая температура, благодаря которой происходит быстрая просушка стен и пола от влаги.

Теперь стоит разобраться, какой тип нагревательного элемента лучше всего подходит для конкретного помещения бани. Исходить нужно не только от назначения, но и от типа напольного покрытия использующегося в бане.

Проблемы выбора

Сегодня существует несколько способов организации обогрева пола как от системы водяного отопления, так и посредством электричества. Для разумного выбора системы необходимо отталкиваться от того, какой обогреватель установлен в бане. Если это электрокаменка, то целесообразно создание электрического теплого пола в бане. В данном выборе есть здравый смысл… и масса недостатков:

1. Баня всегда связана с водой. С древности ее строительство велось на берегах водоемов. Вода и электричество – это достаточно спорное соседство. Даже если современные электрические системы оснащены различными защитными элементами, хорошей изоляцией и автоматическими выключателями с УЗО, все равно техника имеет неприятное свойство выходить из строя.
2. Использование электрических нагревателей связано с повышенным расходом электроэнергии, который, как ни крути, выливается владельцу в «копеечку».

У электрических систем напольного обогрева есть и существенное преимущество перед водным теплым полом в бане – это отсутствие теплоносителя, который может замерзнуть, что приведет к размораживанию системы и большим финансовым затратам. Заправка СО незамерзайкой – достаточно дорогое удовольствие.

Для того чтобы сделать правильный выбор следует ознакомиться с конструкцией, преимуществами и недостатками каждого способа организации системы внутрипольного отопления.

Водяной обогрев пола

В данном варианте теплогенератор нагревает теплоноситель и подает его в трубопровод, расположенный в толще «пирога» пола. В качестве водонагревателя используется газовое котельное оборудование, печь на любом виде топлива с водяной рубашкой. Допускается подача нагретой воды в контур напольного обогрева бани из другого строения или системы центрального отопления. Труба подачи должна располагаться в земле ниже точки промерзания. Но потерь тепла все равно невозможно избежать.

Трубы внутрипольного отопительного контура могут быть полимерные, металлополимерные, медные. Для принудительного перемещения теплоносителя необходимо использовать циркуляционный насос. Для подключения контура теплого пола к системе отопления используются коллектор, регулирующая и запорная арматура. На рисунке ниже показана типовая схема подключения водяного контура теплого пола к СО.

Недостатки:

• Трудоемкий монтаж.
• Высокая первоначальная стоимость.
• Низкая ремонтопригодность.

Достоинства:

• Низкая эксплуатационная стоимость.
• Надежность.

Первое, что нужно сделать перед созданием водяного теплого пола – это подготовить основание для контура.

• Укладка слоя гидроизоляции на основе битумных мастик или полиэтилена.
• Создание утеплительного слоя. Для этого используют пенопласт, полистирол или плиты минеральной ваты.
• Армирование.
• Укладка трубопровода по схеме «змейка» или «улитка». Первый вариант проще, но могут появиться проблемы с равномерностью прогрева пола. Второй – сложнее в монтаже, но более равномерно прогревает напольное покрытие.
• Подключение к СО, опрессовка и проверка на наличие протечек.
• Создание стяжки. Пирог теплого водяного пола должен обеспечивать надежную защиту водяному контуру и равномерное распределение тепла по поверхности напольного покрытия. Толщина «пирога» варьируется от 80 до 130 мм.

Только после полного застывания стяжки (28 – 30 суток) можно переходить к укладке напольного покрытия. Наилучшей теплоотдачей обладает керамика.

Важно! Если в бане нет бетонного основания, то водяной теплый пол можно смонтировать на деревянном основании. Данная технология не предполагает применения стяжки: трубопровод укладывается между рейками под чистовым полом. Стадии гидроизоляции и утепления не отменяются.

Особенности монтажа кабельных нагревательных элементов

Конструктивно, такой «теплый пол» состоит из резистивного кабеля, состоящего из одной или двух токопроводящих жил. Первый тип – дешевле, но его сложнее укладывать. Второй – дороже, но пользуется большим спросом у наших соотечественников из-за вариативности укладки.

Прибором контроля и управления температурой нагрева служит терморегулятор и термодатчик. Монтируется кабель, как и в случае с водяным контуром, в стяжку. Технология заливки теплого пола включает в себя этапы гидро – и теплоизоляции основания, армирования и укладки кабеля с определенным шагом. Далее идет этап создания тонкой стяжки, на основе песчано-цементного раствора или самовыравнивающих строительных смесей. После высыхания стяжки – финишное покрытие плиткой.

Совет! Линолеум не рекомендуется использовать в качестве напольного покрытия кабельных систем обогрева. При нагреве данный материал размягчается, теряет форму и выделяет неприятный запах.

Для лучшего понимания процесса, рекомендуем посмотреть видео монтажа электрического теплого пола.

И в качестве заключения: многие спросят, почему небыли рассмотрены такие популярные электрические нагревательные элементы, как ИК пленка и стержневые системы обогрева пола? Проблема первых в непригодности к работе в сырых помещениях. Вторые, имеют слишком высокую стоимость, которая не по карману большинству из наших соотечественников.

ventilationpro.ru

Электрический пол в бане

На чем основываются принципы монтажа, как распределяется функциональная нагрузка при укладке электрических полов и как работает система обогрева, расскажет эта статья, а о правилах укладки – видеоролик.

Удивительно своеобразной зоной отдыха была и остается на сегодняшний день баня. Здесь царит атмосфера уюта и забвения от повседневных дел, способствующая полному восстановлению душевного равновесия.

Если смотреть с позиции полного релакса, наступающего с момента принятия процедур, то некоторые нюансы могут нарушить состояние расслабленности и умиротворения. К нему можно смело отнести ощущения холодного пола под ногами, который способен вызвать немалую долю дискомфорта.

Система безопасности теплых полов

Избавить от неприятного прикосновения к холодной поверхности поможет система обогрева полов. Предбанник встретит сухим теплом, располагающим к приему процедур. Разувшись в раздевалке и ступив на пол босыми ногами, не появится чувства дискомфорта. В парилке не столь ощутимой окажется разница температур настила и под самым потолком бани. Пол помывочного отделения не пронзит сознание прикосновением холодного кафеля.

Помимо чувственного восприятия, теплые полы несут дополнительную функцию, способствующую ускоренной просушке настила. Благодаря подогреву, в таких банях не образуется плесневелый или цветной грибок на деревянных поверхностях или плиточным покрытием.

Для установки теплых электрических полов во всех влажных помещениях любой, в том числе и каркасной бани, рекомендуется производить монтаж кабельных секций в бетонную стяжку. Кабель, расположенный на матах, устанавливается в слой специального плиточного клея, толщиной 15 мм. Система снабжена надежной изоляцией, состоящей из нескольких полимеризованных слоев защиты с экранирующей оплеткой из алюминиевой или медной фольги, которые обеспечивают заземление системы. Дополнительной изолирующей защитой от попадания влаги к электропроводящим жилам, является слой клея или стяжки, а также плиточное керамическое покрытие.

Принцип работы электрических полов

Конструкция теплых полов представляет собой силовой электрический кабель, работающий по принципу резисторного нагрева. Его монтируют в цементно-песчаную или бетонную стяжку, являющаяся дополнительным изолятором для безопасного пользования электропроводящими приборами.

Выпускаются электрические теплые полы в уже готовом к монтажу состоянии, в виде кабеля, уложенного на мат. Такое устройство монтируется в слой специального клея, который также гарантирует дополнительные изоляционные свойства.

Важно знать, что

Перед укладкой силового кабеля необходимо замерить его сопротивление. Оно не должно превышать 5% от заявленной производителем нормы.

Устройство снабжено терморегулятором, контролирующим уровень подачи тепла. Для бань выпускаются системы с мощностью от 180 до 220 Вт на квадратный метр. При наличии дополнительных теплых помещений, которые расположены под устраиваемым перекрытием, снабженным обогревом, мощность может быть понижена путем его укладки под бетонную пяти сантиметровую стяжку. В противном случае, маты с электрическим кабелем следует монтировать под специально предназначенную для плитки клеевую основу, толщиной 15 мм.

Ключевым моментом при изготовлении стяжки для теплого, правильного пола, это полное исключение в смеси крупных и остроугольных фракций ее составляющих. Крепление электрического кабеля происходит на армирующую сетку при помощи пластиковых специальных хомутов. Особое внимание следует уделить затягиванию крепежа. Его нельзя перетянуть, чтобы кабель не подвергся деформации или излому, что неизбежно приведет к повреждению изоляции.

Важно знать, что

После укладки силового кабеля также необходимо замерить его сопротивление. Оно не должно превышать 10% от величины, указанной в инструкции.

Рекомендуемые покрытия

Производителем рекомендуется установка системы исключительно в бетонное основание. Покрытием может служить керамическая, не скользящая кафельная плитка, керамзитогранитная плитка. Размещение устройства обогрева полов под деревянное или линолиумное покрытие не рекомендуется, поскольку эти два вида покрытий обладают низким процентом теплоотдачи.  Прекрасно себя зарекомендовало покрытие из ламината, но его можно установить лишь в предбаннике или в комнате отдыха, поскольку ламинат боится прямого воздействия влаги.

Видео о электрических теплых полах в бане:

baniaisauna.ru
