Монтаж водяного теплого пола - поэтапная инструкция

Монтаж водяного пола как метод обогрева помещений (кстати говоря, не только жилых), имеет ряд неоспоримых преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, теплые полы обеспечивают прогрев помещения равномерным образом, причем направление прогрева снизу вверх благотворно для человеческого организма. Использование таких систем не наносит даже теоретического вреда здоровью – наоборот, водяной теплый пол снижает концентрацию пыли в воздухе и не сшит воздух, как его электрические аналоги. С эстетической точки зрения отсутствие громоздких радиаторов и батарей позволяет добиться дизайнерской привлекательности и расширяет жилое пространство. Экономически устройство водяного теплого пола  недешево – но это единовременные вложения. Эксплуатация качественно выполненных теплых полов с циркуляцией горячей воды продолжается несколько десятилетий, а обслуживание не требует больших материальных затрат.

  1. Устройство теплого водяного пола
  2. Монтаж водяного пола – поэтапная инструкция
  3. Правила монтажа водяного пола

Конструктивно водяной пол представляет собой сеть из одного или нескольких контуров труб, вмонтированных в бетонную основу.  Возможно обустройство таких систем на деревянной основе, но эффективность теплопередачи при этом снижается и уменьшается выбор вариантов декоративной отделки. Циркулирующая в трубопроводах горячая вода прогревает пол и прилегающий к нему слой воздуха, обеспечивая тепло во всем помещении. Ходить в самую морозную погоду босиком по своей квартире возможно только при обогреве «теплыми полами» — ни один радиатор или тепловая пушка вам такого не позволят. Отделка верхней (рабочей) поверхности может быть самой различной. Керамическая плитка, ламинированные панели и другие покрытия могут вписаться в различные ремонтные концепции и при этом служить функциональным финишным покрытием для теплых полов.

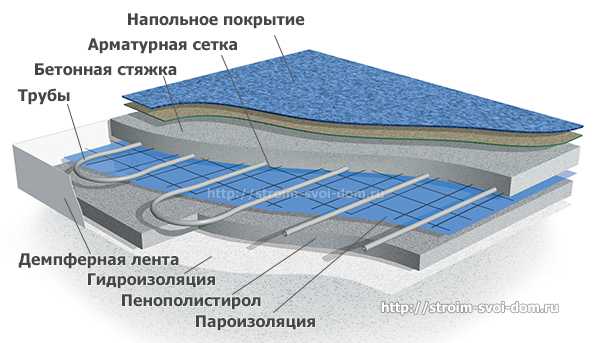

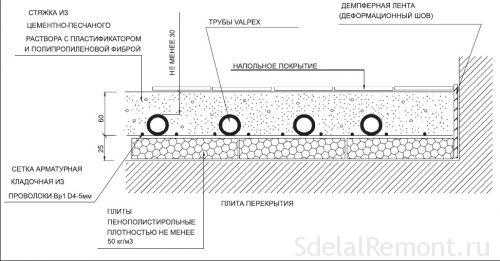

Типовое устройство водяного теплого пола сравнивают со слоеным пирогом – очень меткая аналогия. Каждый слой «пирога» выполняет свою задачу, игнорирование любой составляющей не позволит получить качественную «выпечку» в этой ремонтной «кулинарии»:

  • Основание. Оно должно быть бетонным. Допускается устройство водяных теплых полов на черновых деревянных полах, на песчаной или земляной засыпке (обычно при работе вне помещений) – но бетонное основание является наилучшим строительным решением, особенно в плане долгосрочной и надежной эксплуатации.
  • Слой гидроизоляции. В большинстве случаев комбинируется с прокладкой демпферной ленты по периметру помещения для компенсации механических нагрузок.
  • Слой теплоизоляции. Предназначена теплоизоляция для направленного действия теплового излучения – вверх, к финишному покрытию и для снижения нецелевого нагрева материала основания.
  • Система контуров из труб. Главная часть любого водяного теплого пола, обеспечивает все его функциональные достоинства.
  • Несущая прослойка. Трубы имеют достаточную прочность, но укладывать плитку или линолеум непосредственно на них нельзя. Кроме равномерного распределения давления, несущая прослойка из стяжки способствует прогреву всей поверхности пола, без локальных зон с высокой/низкой температурой.
  • Финишное покрытие. Выполняет декоративно-эстетические задачи, должно обладать хорошими теплопроводящими качествами.

Еще до начала переоборудования системы отопления по методу водяных теплых полов важно учесть не только стоимость комплектующих и сроки работы. Следует принять во внимание размеры конструкции – различные варианты устройства водяного теплого пола имеют толщину от 80 до 160 мм. Конкретный размер зависит от диаметра используемых труб, вида утепления, толщины стяжки и пр., но в любом случае высота помещения уменьшится.

Рассмотрим основные этапы монтажа водяных полов с той степенью подробности, которая не мешает универсальности советов и рекомендаций.

  1. Подготовка основания. Главным требованиями к основанию является его прочность, сухость и ровная поверхность (уклон не более пяти миллиметров на погонный метр). Если основание потеет или имеются потеки сырости – с ними нужно разбираться на самой ранней стадии работ. Повышенный сверх нормы перепад высот выравнивается стяжкой, именно поэтому бетонно-цементное основание предпочтительнее деревянного или песчаного. К дальнейшим этапам можно приступить только после полного отвердения выравнивающей стяжки.
  2. Монтаж гидроизоляции. Наибольшее распространение получили гидроизоляционные полиэтиленовые пленки. Их толщина должна быть не менее 0.25 мм, многие специалисты-монтажники рекомендуют толщину от 0.4 мм. Нахлест полиэтиленовых полотнищ друг на друга должен быть существенным – не менее 12-15 см, его следует тщательно проклеить строительным скотчем. Кроме того, необходим припуск полиэтиленовой гидроизоляции на стены, ведь устройство водяного теплого пола предполагает  значительную толщину сооружаемой конструкции. Впоследствии излишек гидроизоляции на стенах можно срезать.
  3. Укладка демпферной ленты. Этот этап монтажа водяных полов преследует две цели – снижает охлаждающе влияние вешних стен помещения и компенсирует расширение цементно-песчаных смесей при их заливке и высыхании. Производится специальными лентами по периметру помещения на всю высоту будущего пола.
  4. Монтаж теплоизоляции. Сейчас имеется большой выбор готовых материалов для укладки теплоизоляционного слоя при устройстве водяных полов. Наилучшими качественными показателями характеризуется вспененный полистирол со слоем металлизированной фольги. Теплоотдача сквозь такую поверхность минимальна – наоборот, происходит эффективное отражение тепла к финишному покрытию. Вспененный полистирол бывает рулонный или листовой, его недостатком следует признать разве что значительную стоимость. Теплоизолирующий слой можно выполнить из профильных прессованных плит. У них имеются специальные углубления, облегчающие монтаж трубопроводов. Профильные плиты собираются аналогично с ламинированными панелями – в замок, быстро и практически без отходов. В любом случае на теплоизоляции лучше не экономить – качество теплых полов с циркуляцией горячей воды напрямую зависит от должного уровня теплоизолирующего слоя. Толщина теплоизоляции может достигать 50 мм и не должна быть меньше 15 мм, даже для самых новых фольгированных плит с высоким прессованием материала.
  5. Укладка труб. Выполняется из трубных элементов двух типов – металлопластиковых и полиэтиленовых. Безусловным требованием является однотипность труб – стыковать один вид с другим недопустимо.

Металлопластиковые трубы предпочтительнее за счет высокой теплопередачи – от них пол прогревается лучше и быстрее. Полиэтиленовые трубы используются при многочисленных перегибах и вообще при сложном монтаже, они прочнее на изгиб, растяжение и внешнее давление. Читайте как сделать стяжку под теплый пол.

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

  • Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.
  • Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.
  • Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.
  • Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.
  • Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.
  • Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

  • Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
  • Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
  • Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей. Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении. При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

mrpol.su

Водяной теплый пол своими руками

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

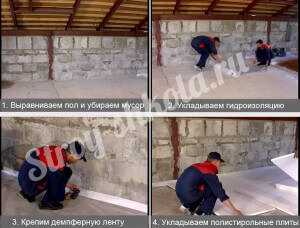

  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

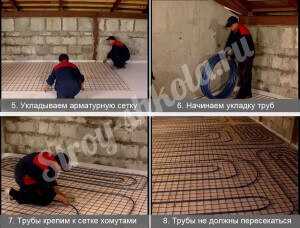

  1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
  2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

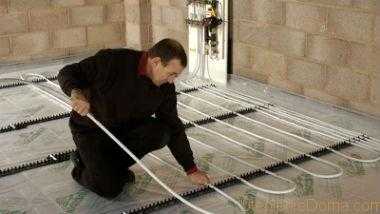

Процесс укладки труб

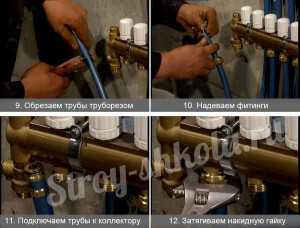

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

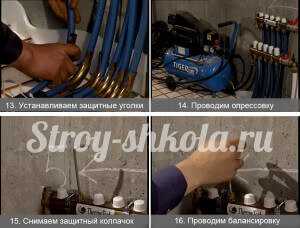

  1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

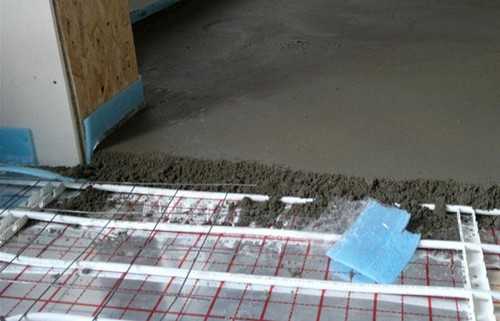

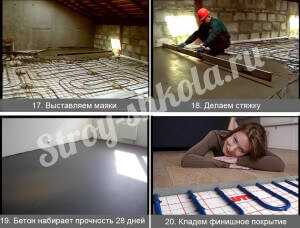

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.

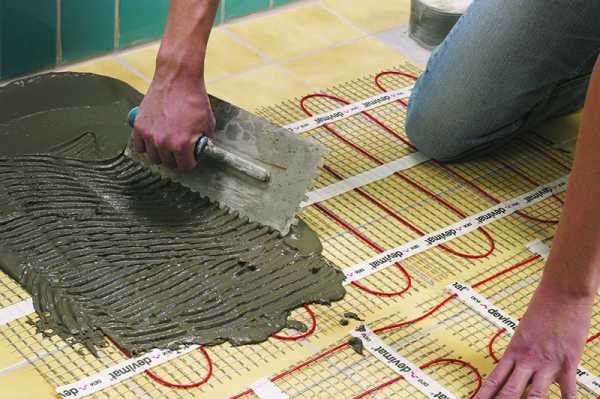

  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

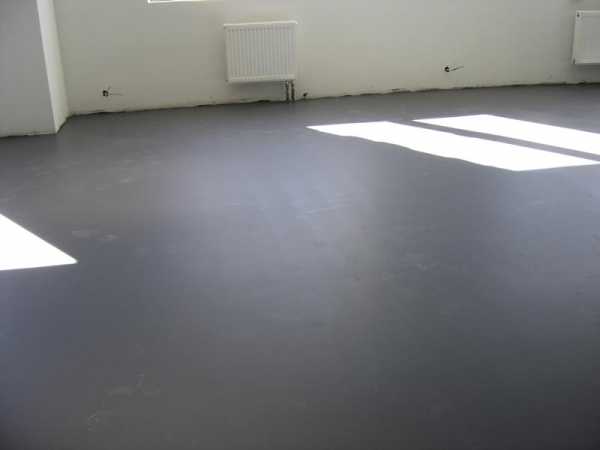

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

stroyvopros.net

Каким способом смонтировать конструкцию теплого водяного пола

Для собственного жилья следует выполнять все самое лучшее и современное. Особенно если дело касается отопления. Здесь лучше всего подойти к монтажу теплого водяного пола, который требует четкого соблюдения технологии. Спрос на него постоянно растет, но при этом остаются неизменными этапы проведения укладки трубопровода и всех составляющих. В завершении данного процесса останется лишь выполнить качественную заливку из подготовленного раствора или же выбрать настильный метод, позволяющий отойти от «мокрых» методов.

Ознакомление с теплыми полами



Для теплого пола характерны определенные нюансы, без знания которых нельзя получить положительный результат. Если технология будет нарушена, то в процессе эксплуатации нельзя будет достичь эффективного прогрева основания пола в помещении. Кроме этого, стоит обратить внимание на то, что такой монтаж осуществим для частного строительства. В многоквартирных домах вряд ли получится специальное разрешение на устройство. Да и отопительный сезон будет влиять на степень прогрева воздуха в комнате.

Новостройки закладывают системы водяного теплого пола в проект. Чтобы не было сбоев работы отопления, вместо центрального, работает автономный котел. За счет провести обогрева помещения можно в любое время и по собственному усмотрению, корректируя температурные режимы.

Наибольшую популярность при устройстве стяжки имеет именно бетонная, обладающая достаточным количеством положительных качеств, имеющая одновременно простой монтаж. Но если обратить внимание и на другие основные варианты – настильный или полусухой, то выполнить все работы также можно будет без особых сложностей. К тому же иногда результаты получаются даже лучше, чем при заливке бетона.

Изменение температуры в контуре водяного теплого пола

Существует несколько основных и очень важных этапа, по которым производиться монтаж теплого пола водяного типа, выбирается шаг укладки теплого пола. Всех их следует придерживаться в обязательном порядке и тратить все необходимое время для достижения результаты. Сюда стоит отнести:

  1. Проектирование и расчет теплого пола.
  2. Подготовительные мероприятия.
  3. Сборка коллекторной группы, трубопровода.
  4. Стяжка теплого пола.
  5. Настил напольного покрытия.

Положительные качества и недостатки

Теплый пол можно сравнить с радиаторным отоплением. И здесь сразу же проявляется большое количество плюсов, которые и привлекают исполнителей на выбор именно этой конструкции для обогрева всего помещения.

  • Снижение расходов на процесс отопления. Для стандартных помещений энергоресурсов тратиться примерно на 25% меньше, а если помещение будет иметь очень высокие потолки более трех метров – то на 50-60 процентов. Именно в экономичности и заключается основное преимущество использования теплых водяных полов.
  • Ни один компонент теплого пола не создаст препятствий во время планировки и прорисовки дизайна комнаты. Радиаторное отопление таким качеством похвастаться не сможет. Постоянно приходиться обходить обогревательные элементы и придумывать способы привести помещение в надлежащий вид.
  • Равномерный прогрев всего помещения от основания пола и до потолка. К тому же, при правильном выборе схемы расположения трубопровода, все участки пола будут иметь одинаковую температуру. Особенно это актуально для детских комнат, когда дети постоянно находятся в играх на полу. Главное правильно подобрать шаг укладки водяного пола.
  • О нагревательные элементы нельзя обжечься или получить какую-либо травму. Все они надежно спрятаны в основании пола.

Но в любой технологии нельзя обойтись без минусов, с которыми сталкиваются исполнители при монтаже и использовании теплого пола. Очень сложен сам процесс укладки теплого пола. Здесь нужны определенные навыки, которые касаются подключения всех компонентов к коллекторной группе, а также размещения трубопровода по основанию. Так что лучше всего работу доверить специалистам в данном направлении.

При несоблюдении правил укладки теплого пола или некачественно выбранных компонентов и материала для теплого пола, большая вероятность протечки. С данной проблемой справиться уже будет проблематично по той причине, что придется производить демонтаж напольного покрытия и стяжки на отдельном участке. Стоит помнить о том, что поврежденный участок может находиться на разном растоянии. Все будет зависеть от протяженности всего трубопровода системы теплого пола.

Возможные ограничения

Если в доме устроено автономная система отопления, то такую систему можно выполнить без проблем. Эффективность от ее работы будет заметна с первых дней. Но жители многоквартирных домов при центральном отоплении задумываются о том, как положить теплый пол. Необходимо, чтобы все было заложено в проект. В противном случае придется получать соответствующее разрешение, которое вряд ли кто даст. Это все ориентировано за изменение давления в центральных сетях. К тому же может возникнуть опасность для жильцов дома, а также для инженерных сетей.

При желании все же устроить теплый водяной пол в жилом многоквартирном доме, должен быть оборудован теплообменник. После этого происходит согласование с эксплуатирующей организацией.

Вариант подключения теплого пола к центральному водоснабжению через теплообменник с отдельным водяным контуром

Особое внимание следует уделить выбору напольного покрытия. Применяться может даже линолеум. Но если его сорт будет низкий, то большая вероятность выделения постороннего запаха. Самый оптимальный вариант – плитка или ламинат.

При выборе системы обогрева важно следить за температурой воды в контуре она не должна превышать 50 градусов. Для этого ставят автоматические трехходовые клапаны температуры.

Не рекомендуется использовать в качестве напольного покрытия ковролин или паркет. Это все связано с их высокой теплоизолирующей способностью. Также у них низкая теплоотдача. Эффективность в таком случае от работы системы теплого водяного пола заметно снижается.

Выбор способа и схемы

Для устройства «пирога» теплого пола может быть выбрано два основных способа:

  1. Бетонный. Самый простой и распространенный вариант. Контур теплого пола укладывается под бетонную стяжку. Работ придется производить достаточно много. Иногда даже собственными силами выполнить монтаж будет проблематично. Здесь потребуется выбирать оптимальную толщину слоя, чтобы качество теплого пола было наилучшим. До настила напольного покрытия к тому же потребуется выждать время до полного высыхания раствора.

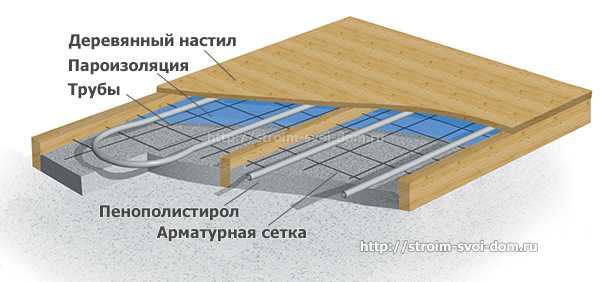

  2. Настильный. Бетонные работы тут вообще не проводятся, а также отсутствует «мокрый» способ. В процессе выполнения не применяется вообще вода. Основные компоненты – готовые материалы. Это позволяет несколько снизить растраты на монтаж теплого пола, а также период его проведения. Но стоит отметить, что чем больше слой «пирога» получится, тем больше средств будет потрачено. В зависимости от выбранного материала в работе выделяют и несколько разновидностей: полистирольная система, а также деревянная (реечная или модульная).

В каждом из случаев следует знать, как уложить теплый пол. Все тонкости заключены в технологию, которая должна соблюдаться.

Оптимальное расстояние при укладке труб теплого пола составляет 150мм.

Особое внимание стоит уделить выбору схемы укладки трубопровода теплого пола. Здесь может быть несколько основных вариантов: змейкой или улиткой. Наибольшую эффективность имеет способ «улитка», когда трубы располагаются по всей площади помещения по кругу, начиная от стен и направляясь к центральной части. После достижения центра трубопровод направляется обратно. Эффективность заключается в том, что горячий теплоноситель будет распределен по всей плоскости в комнате. Он будет располагаться, чередуясь с обратным потоком, который будет холодным. При этом очень важно выбрать шаг теплого пола по укладке труб, который позволит передать тепло всей поверхности пола.

Проект и расчет теплого пола

Что касается схемы «змейка», то его меньше использует в качестве основного и единственного варианта. Дело в том, что основное тепло будет концентрироваться на участке выхода горячего теплоносителя. Вторая половина, куда будет направляться холодный поток к отводу, будет прогреваться заметно меньше. Альтернативный вариант и более действенный – двойная змейка. Но процесс монтажа занимает больше времени и требует внимания. Есть особенности и по расстоянию правильной укладки теплого пола, от которой будет зависеть степень передачи тепла, а также его равномерное распределение.

Существует и комбинированная схема, когда оба вышеуказанных варианта сочетаются друг с другом. Так, например, можно устроить схему «змейка» на входе в помещение, а в центральной его части, где проводиться большая часть времени – выбрать схему «улитка».

Проектирование

Предварительно все следует грамотно продумать. Из представленных вариантов следует выбрать какой-то конкретный, после чего схематически все отобразить на бумаге в масштабе, относительно площади комнаты. Проведя трубопровод на бумаге, можно рассчитать необходимое его количество в действительности.

Особое внимание стоит уделить коллекторной группе и выбору отопительного котла. Мощности последнего должно хватать на весь контур. При этом он не должен работать на износ. Должен оставаться запас мощности. Среди нюансов, на которые обращается внимание:

  • Параметры всего помещения, его конфигурация и площадь.
  • Температура в комнате, которая будет необходима в процессе эксплуатации системы теплого пола.
  • Особенности трубопровода, его диаметр, а также и всех остальных компонентов. Когда устраивается теплый пол, шаг укладки трубы укажет на необходимое ее количество.

Что касается  туб, то необходимо рассчитать его предварительно онлайн калькулятором водяного отопления, чтобы в процессе устройства всей конструкции теплого пола не было отклонений. Лучше всего обратить внимание на целые системы для теплого пола, где будут все необходимые комплектующие.

Видео: Самый эффективный шаг укладки теплого пола! Как не ошибиться

Подготовительные мероприятия

Любая допущенная ошибка, даже самая незначительная, может привести к серьезным последствиям. По этой причине следует четко следовать технологии и инструкции по монтажу. Все основание под теплый пол должно быть выравнено черновой стяжкой. В противном случае контур водяного пола начнет деформироваться, что приведет к «завоздушиванию» системы. При наличии трещин или других дефектов, они должны быть устранены и заделаны раствором.

Первоначально производиться укладка теплоизоляции, чтобы тепло сохранялось и передавалось именно внутрь помещение, а не тратилось на обогрев нижерасположенных этажей. Самый оптимальный материал для этого – пеноплекс или полистирол. Если в материале нет специальных креплений для труб (бобышки), то дополнительно устраивается слой армирования из металлической сетки.

Производиться крепление демпферной ленты по периметру помещения, чтобы стяжка была в надлежащем виде в процессе эксплуатации и обогрева помещения теплым полом. В качестве гидроизоляционного материала выбирается обычная пленка из полиэтилена.

Чтобы надежность всей конструкции была высокой, слой армирования укладывают и поверх трубопровода.

Основные узлы

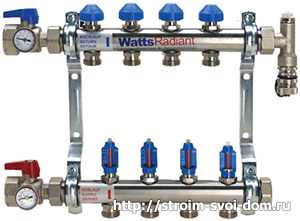

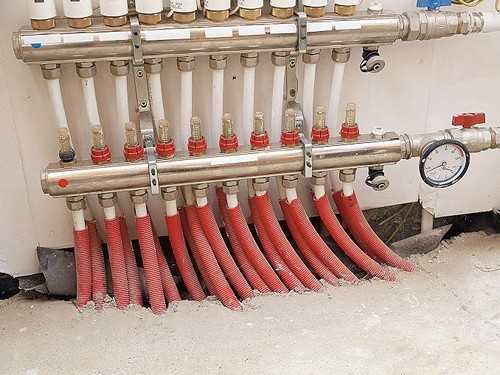

Проложенные трубы должны быть в обязательном порядке подключены к коллекторной группе. Чаще всего это сопряжено с установкой коллекторного ящика, который монтируется в стену. За бесперебойную циркуляцию теплоносителя в системе трубопровода отвечает смеситель. Коллекторы позволяют распределять потоки горячего и холодного носителя.

Отопительный котел выбирается исходя из требуемой мощности. Не малое значение здесь сыграет и финансовая составляющая вопроса. Ведь можно купить котлы с автоматической настройкой подачи теплоносителя, выбора температуры и других параметров. В действительности же достаточно будет один раз грамотно настроить систему, выбрав соответствующий шаг укладки водяного теплого пола и в последующем пользоваться ей в удовольствие. Правильно рассчитать мощность котла поможет онлайн калькулятор.

Отлично работу котлов обеспечивает циркуляционный насос. Избыточного давления не образуется, а просто направляется теплоноситель в трубопровод. Самый оптимальный вариант насоса —  трехскоростной, позволяющий менять скорость теплоносителя в системе, в зависимости от времени года.

Особое внимание во время покупки обращается на его производительность и напор. Производительность рассчитывается по формуле:

Q=0,86*Pн/(tпод.-tобр.)

Pн – мощность контура отопления.

Напор вычисляется:

Н=(П*L + K)/(1000)

П – гидравлическое сопротивление каждого м.п. трубы

L – длина самого длинного контура.

K – коэффициент запаса мощности.

Опрессовка

Когда завершены все основные виды работ по устройству, выбран шаг укладки труб водяного теплого пола, следует провести мероприятия по проверке системы на работоспособность и выявить возможные дефекты. Для этого выполняются гидравлические испытания. Этим система проверяется не только на герметичность, но и прочность.

Первоначально подается вода или другой выбранный теплоноситель под давлением, которое будет примерно наполовину большим, чем обычное рабочее. Возможно колебание давления в системе. Допустимое отклонение составляет 0.02 Мпа. В любом случае температура теплоносителя должна оставаться неизменной.

Стандартное давление, при котором проводиться опрессовка системы – 3-4 бар. Работы выполняются в течение как минимум суток, чтобы убедиться в отсутствии проблем. Лучший инструмент для работы – гидропресс или воздушный компрессор.

Если будут обнаружены какие-либо погрешности и проблемы с трубопроводом, другими составляющими теплого пола, придется производить ремонт. В любом случае продолжать дальше монтажные мероприятия нельзя.

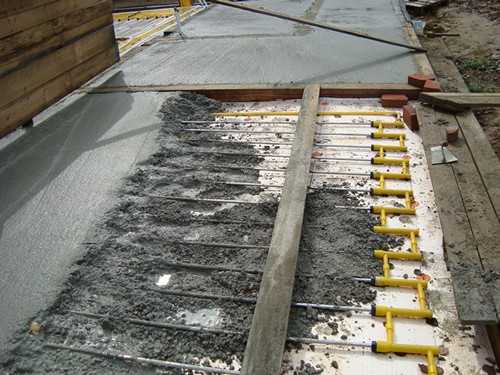

Заливка стяжки

Чаще всего для покрытия всего контура теплого пола используют именно бетонную стяжку. Она широко используется, но обычный бетон подойти не сможет. Если использовать пескобетон то быть не ниже М300, чтобы получить высокое качество. Обязательно добавляется пластификатор и другие возможные добавки, позволяющие с эффективностью произвести заливку.

Для стяжки следует выбрать оптимальную толщину, которая позволит прогревать помещение от системы в необходимом количестве и при грамотном применении энергоресурсов. Нельзя допускать очень толстой стяжки, которая будет превышать 10 см. Здесь потребуется очень много средств для устройства «пирога» и большое количество финансовых вложений для оплаты отопления а эффективность будет низкой.



Когда все произведено последовательно, соблюдая технологию, получится действительно качественная конструкция всего «пирога». Основание пола в комнате будет качественно прогреваться по всей площади. Комфорт и уют не уйдет из помещений, где устроена система.

Видео: Монтаж теплого водяного пола. Подробная инструкция

Видео: Обзор монтажа водяного теплого пола между двух стяжек

Видео: Теплый пол, монтаж системы отопления водяной теплый пол, цемент-песчаная стяжка.

Видео: Водяной Тёплый Пол, монтаж

Видео: Ошибки монтажа водяного тёплого пола в частном доме.

sdelalremont.ru

Преимущества технологии разных видов водяного теплого пола

Водяной теплый пол – это метод обогрева помещения без батарей, посредством укладки труб в стяжку пола. Технология теплого водяного пола предусматривает постепенный прогрев стяжки до температуры не выше 40 градусов, поэтому данное отопление называется низкотемпературным. В традиционной системе отопления открытого или закрытого типа батареи разогреваются до 65-70 градусов. Порой в гравитационных системах на подаче теплоносителя температура достигает точки кипения. В результате этого закипает расширительный бак. Благодаря оборудованию для регулировки температуры можно контролировать степень прогрева воздуха или стяжки.

Как выбрать трубы и утеплитель

Для работы используют только мягкие полимерные трубы.

Вся конструкция теплого пола водяного должна бить неразрывной, поэтому для работы можно использовать только те трубы, которые можно изогнуть. Итак, первое требование – это эластичность. По этому показателю подходят металлопластиковые и полиэтиленовые трубы. Металлопластик – это два слоя полимера и алюминиевая фольга. Слои склеены, от качества клея зависят эксплуатационные характеристики изделия. Порой такие трубы расслаиваются, что недопустимо при скрытой прокладке. РЕХ трубы однослойные, поэтому такой проблемы нет.

Принцип работы теплого пола заключается в передаче тепла от труб стяжке, а дальше воздуху в помещении. Поэтому чем выше теплопроводность материала, тем лучше. При этом важное значение имеет коэффициент теплового расширения контура. У металлопластиковых труб для компенсации объёмного расширения есть слой фольги. РЕХ трубы проходят процесс сшивки, вследствие которого между молекулами полимера появляется больше соединяющих частиц, материал становится крепче. Металлопластик мягче и держит форму после сгибания. РЕХ твердый и всегда стремится выпрямиться – это явление называется памятью первоначальной формы.

Однозначно сказать какие трубы лучше для теплого пола нельзя. И у металлопластика, и у РЕХ есть свои сильные и слабые стороны.

Крайне важно утепление – это первый слой теплого водяного пола. В качестве утеплителя используют пенопласт или ЭППС. Многие мастера рекомендуют на полимерную теплоизоляцию дополнительно стелить отражающие материалы. Но практика показала, что бетон разъедает алюминиевую фольгу и уже через несколько лет от отражающей поверхности мало чего останется. Важные моменты:

  • правильно рассчитать толщину утеплителя;
  • укладывать со смещением шва;
  • не допускать контакта труб и теплоизоляции.

Для утепления бревенчатого дома снаружи можно использовать только материалы с высокой степенью паропроницаемости.



О том, как утеплить колодец своими руками читайте на этой странице.

Этапы монтажа водяного теплого пола

Две самые распространенные схемы укладки петель.

Технология монтажа теплого водяного пола состоит из нескольких этапов:

  • разводка труб;
  • обвязка труб;
  • опрессовка контура;
  • заливка стяжки.

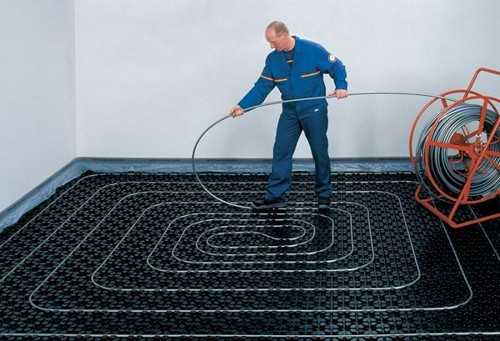

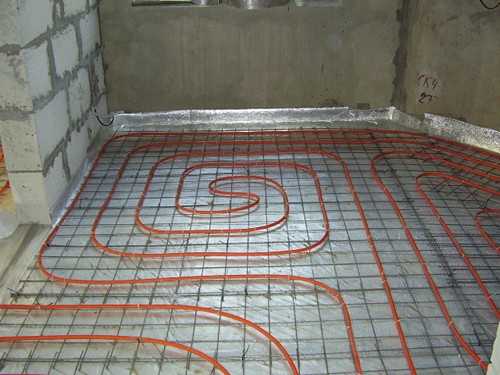

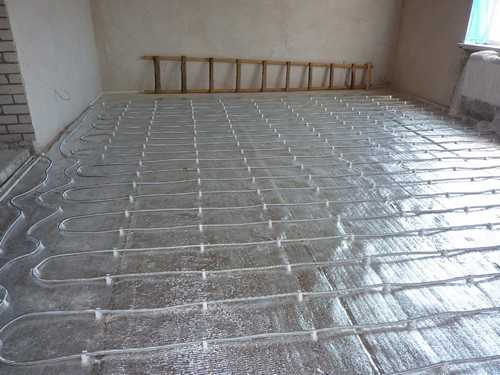

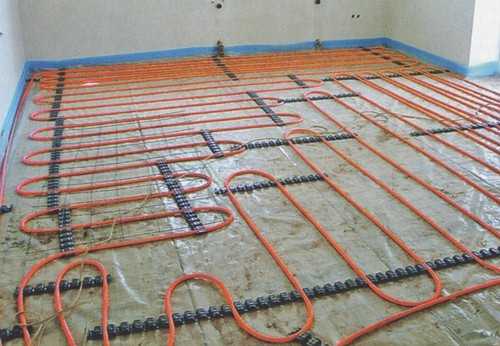

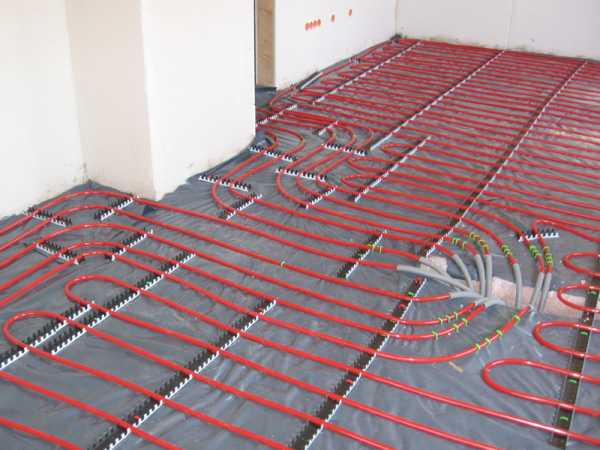

Есть два вида разводки теплого водяного пола – это змейка и улитка. При этом должен соблюдаться шаг от 15 до 30 мм. Контур теплого пола не должен превышать 100 м, при необходимости укладывается несколько веток.

Варианты как подключить теплый пол водяной: от газового или ТТ котла, от центрального отопления, от системы ГВС. Для низкотемпературного контура нужен отдельный коллектор, перед которым устанавливается смесительный узел. Он берет теплоноситель с подачи (максимум 70-80 градусов) и подмешивает в него воду из обратки так, чтобы температура жидкости в контуре теплого пола составляла от 35 до 40 градусов (значение выставляется вручную).

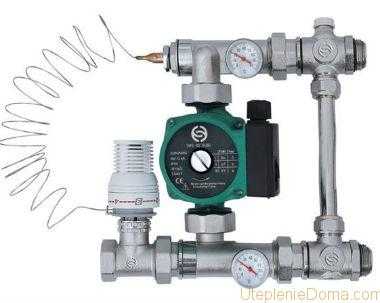

Заводской смесительный узел.

Некоторые мастера не устанавливают смесительный узел, а температура теплого пола регулируется перекрыванием циркуляции. То есть пошел в трубы теплоноситель 70 градусов, потом сервопривод перекрывает циркуляцию, пока вода не остынет до установленного уровня. Это делать нежелательно, так как увеличивается объемное расширение труб, вследствие этого они трутся об бетон и могут перетереться. Кроме этого такой режим негативно отражается на стяжке, она может потрескаться.

Систему теплого пола можно комбинировать с обычными батареями. Приблизительная схема:

  • теплоноситель от котла доходит до коллектора, который разделяет потоки – на каждую батарею и на теплый пол;
  • на контур теплого пола устанавливается второй (свой) коллектор, перед которым монтируется смесительный узел и циркуляционный насос.

Есть много вариантов обвязки теплого пола. От этого зависит, будет ли в контуре постоянная циркуляция, или же насос будет периодически отключаться. Перед заливанием стяжки систему опрессовывают. Если все в порядке заливается бетон толщиной 5-7 см. Обязательно наклеивается демпферная лента по периметру.

Проведя обследование дома тепловизором, вы сможете выявить мостики холода. Проверку лучше делать в холодное время года.



Если хотите знать как утеплить дом из шлакоблока изнутри, жмите сюда.

Преимущества и недостатки водяного теплого пола

Водяной теплый пол имеет как плюсы, так и минусы. Несомненные преимущества заключаются в том, что:

  • нет конвекции, поэтому не поднимается пыль;
  • воздух прогревается равномерно;
  • ходить по теплой поверхности приятно, что повышает уровень комфорта;
  • нет батарей – это красиво и удобно.

Наряду с преимуществами водяных теплых полов, можем отметить такие недостатки, как невозможность доступа к контуру для ремонта и недостаточная тепловая мощность. Да, иногда труб в стяжке недостаточно для полноценного обогрева и приходиться дополнительно ставить батареи. Такое происходит если помещение недостаточно утеплено или был неправильно проведен расчет теплого пола.

utepleniedoma.com

Этапы установки теплого водяного пола под керамическую плитку

Керамическая плитка – это лучший вид строительного материала, применяемый в жилом секторе. Такая поверхность не пропускает влагу, имеет длительный срок эксплуатации и отличается неприхотливостью в уходе. Материал обладает единственным существенным недостатком – низкая температура поверхности. Монтаж водяного теплого пола под плитку позволит решить эту проблему и обеспечить максимально комфортные условия проживания в доме.

Подготовительные работы

Водяной теплый пол под плитку требует строго соблюдения технологии строительства и использования специального оборудования. При выполнении всех правил и рекомендаций вы сможете добиться идеального результата и долгие годы благополучно использовать напольные конструкции.

Укладка теплого водяного пола под плитку своими руками – это трудоемкий и многоэтапный процесс, который требует определенной последовательности действий. Для начала необходимо подготовить поверхность. Всю рабочую площадь требуется очистить от мусора, при наличии неровностей стоит сделать стяжку. Перед началом основных работ пол должен быть идеально ровным.

Работа с основными элементами системы

Плитка на теплый водяной пол имеет источник энергии. В данном случае в его роли выступает коллектор, который должен помещаться в специальный шкаф неподалеку от рабочей площади. В нем осуществляется стыковка труб для нагрева с основными источниками тепловой энергии. В ящик помещаются также следующие элементы системы:

  • циркуляционный насос;
  • прибор для регулирования уровня температуры;
  • главная труба с горячей водой.

Укладка водяного теплого пола под плитку учитывает также подсоединение вентилей ко всем рабочим трубам системы. Эти детали обеспечивают контроль над процессом нагревания поверхности.

Далее требуется создать схему гидроизоляции, которая предполагает использование пленки или алюминиевой фольги. Демпферная лента укладывается на уровень, который выше стяжки на 20 миллиметров. Такое правило объясняется риском расширения бетона под воздействием высоких температур. Негативные влияния могут привести к выходу из строя всей системы.

Устройство водяного теплого пола под плитку требует использования теплоизоляции. В качестве этого материала применяется минеральная вата, толщина которой определяется на основе мощности системы отопления. Ячеистая сетка укладывается поверх теплоизоляционного материала. Для фиксации можно использовать крепежную ленту.

Следующий этап монтажа теплого водяного пола под плитку своими руками – это размещение греющих контуров. На данный момент следует определиться со схемой размещения узлов. Всего существует 3 варианта:

  • «змейка»;
  • «улитка»;
  • «двойная змейка».

Стоит учитывать, что первый вид схемы укладки водяного теплого пола под плитку преимущественно используется при работе с комнатами небольшой площади. А вот спиральное («улитка») размещение контуров подходит для больших помещений, в которых требуется максимально равномерно распределить тепло по всей поверхности.

При подключении узла обогрева необходимо придерживаться такой последовательности действий:

  • первый край подключается к коллектору;
  • вся длина распределяется по площади в необходимом положении;
  • второй конец контура подключается для обеспечения обратного движения теплоносителя.

Не стоит менять местами данные задания, так как впоследствии вы можете столкнуться с проблемой при эксплуатации. В заключение данного этапа проводится проверка всей системы на предмет герметичности составных элементов и работоспособности. Для выполнения этого задания заполните все трубы водой. В таком состоянии конструкция должна находиться сутки. После этого сравните показатели рабочего давления. При выявлении стабильности параметров система теплого пола под плитку считается готовой к эксплуатации.

Отделка поверхности

Теперь следует довести начатое дело до конца. Для этого понадобится залить поверхность цементом. Стоит помнить, что толщина общей конструкции не должна превышать семи сантиметров. Эксперты советуют использовать только качественный и надежный бетон. Оптимальным вариантом станет строительный материал марки М300. Нужно учесть, что во время проведения таких работ вся система отопления должна функционировать и поддерживать рабочее давление внутри греющих контуров.

После успешного завершения всех этапов можно переходить к укладке кармической плитки. Выполнять эту работу следует после того, как бетонный слой на поверхности конструкции полностью высохнет. Обычно, на полное затвердение уходит около месяца. По истечению данного срока можно с полной уверенностью наносить клей для плитки и укладывать строительный материал.

Остались вопросы? Обратитесь к нашим специалистам!

pol-hot.ru

Как производится монтаж водяного теплого пола своими руками

Оглавление:
Установка водяного теплого пола: утепление черновой поверхности
Устройство водяных теплых полов: монтаж трубопроводов
Схема теплого водяного пола: распределительный коллектор

Современные строительные технологии позволяют осуществить подогрев полов разными способами – для этой цели используют и инфракрасную пленку, и нагревательный кабель, и трубопроводы. Согласитесь, при наличии в доме или квартире индивидуального водяного отопления, использовать для подогрева полов какой-либо другой источник тепла, по крайней мере, неразумно. Зачем платить дважды за получение тепловой энергии? Говорить о целесообразности использования той или иной системы теплых полов можно долго – найдутся тысячи противников и приверженцев, которые приведут миллионы доводов в пользу той или иной системы. Не будем вступать в дебаты и спорить непонятно о чем, давайте просто рассмотрим технологию водяного теплого пола со всех сторон, а вы уже судите сами и решайте о целесообразности применения этой системы. В данной статье вместе с сайтом stroisovety.org мы подробно рассмотрим, как выполняется монтаж водяного теплого пола своими руками, какие материалы используются при этом и с какими сложностями придется столкнуться в процессе изготовления системы.

Монтаж водяного теплого пола своими руками фото

Установка водяного теплого пола: утепление черновой поверхности

Любые системы теплых полов для увеличения эффективности и экономичности требуют предварительного утепления пола. Согласитесь, подогревать потолок, как минимум, нецелесообразно – тепло от него вниз не опустится и в помещении от этого теплее не станет. По сути, это лишняя трата тепловой энергии.

Чтобы добиться экономичной и эффективной работы любого теплого пола, излучаемое тепло необходимо направить в нужном направлении – вверх. Для этих целей создается целый слоеный пирог из современных строительных материалов. На черновое основание пола (как правило, это плиты перекрытия) укладывается пенопласт толщиной не менее чем 50мм. Для того чтобы направить потоки тепла вверх, поверх него настилается тонкий фольгированный утеплитель, на который укладывается армирующая сетка. И только после этого монтируются трубы, которые накрываются стяжкой особого состава.

Устройство водяных теплых полов

Не лишним будет упомянуть и о деформационных швах – так называемые демпферные зоны, устроенные по периметру помещения, препятствуют растрескиванию стяжки при нагревании. Как правило, для создания этих деформационных швов используют пористую ленту, сделанную из вспененного полиуретана – она монтируется еще на стадии утепления пола. Кроме периметра, организовать демпферные зоны необходимо еще и внутри самого пола – если речь идет об укладке теплого водяного пола на площадях, превышающих 40кв.м., то без дополнительных деформационных швов не обойтись. Полы должны быть четко разграничены на зоны по 40кв.м. с соотношением сторон один к двум.

В этом отношении ни одна из систем теплого пола практически ничем не отличается – исключением можно назвать разве что инфракрасную пленку. Но так уж повелось, что в пол ее не укладывают.

Как сделать водяной теплый пол своими руками

Устройство водяных теплых полов: монтаж трубопроводов

Монтаж трубопроводов – это, пожалуй, самая легкая часть работы в процессе подключения водяного теплого пола. Здесь все просто, и нюансов достаточно мало – специальная металлопластиковая труба укладывается змейкой с шагом 75-300мм и крепится посредством специальных фиксаторов, представляющих собой рейку с зажимами.

Укладка теплого водяного пола своими руками фото

Если говорить о нюансах, то следует упомянуть о плавности изгибания труб – от резких поворотов лучше отказаться. Также необходимо обратить внимание на цельность труб – никаких соединений в полу не допускается – это еще одна из причин, согласно которой выполняется зонирование водяного теплого пола. Как правило, трубы для водяных теплых полов изготавливаются в бухтах с намоткой по 100м – этого вполне хватает, чтобы выполнять монтаж теплого водяного пола в помещениях любой площади. Большая длина труб не используется и еще по одной причине – чем длиннее трубопроводы, тем выше теплопотери. Система становится просто неэффективной. Эти нюансы обязательно необходимо учесть при монтаже теплого пола.

Подключение водяного теплого пола

Что еще необходимо понимать, задаваясь вопросом, как сделать водяной теплый пол, так это разницу температур внутри помещения и вдоль его несущих стен – с целью компенсирования температурного режима работы теплого пола, его трубопроводы, проходящие вдоль наружных стен, укладываются с меньшим шагом. К примеру, если весь пол уложен с шагом 300мм, то вдоль наружной стены шаг должен составлять 200мм.

Схема теплого водяного пола: распределительный коллектор

Немаловажную роль в сложной системе водяного теплого пола играет так называемый коллектор, в задачи которого входит распределение теплоносителя по всем отдельно взятым участкам теплого пола. По сути, этот коллектор представляет собой отрезок толстой трубы, оснащенный несколькими выводами меньшего диаметра. Для монтажа теплого пола понадобится два коллектора – один устанавливается на подачу теплоносителя, а другой на обратный трубопровод.

Распределительный коллектор для теплого пола фото

Каждый из отдельных участков теплого пола подключается к коллектору посредством отсекающих кранов, которые выполняют функцию регулировки температуры и местного отключения подогревающего трубопровода.

Чтобы обеспечить минимальные теплопотери и ускорить процесс циркуляции теплоносителя, коллектор обратного трубопровода оснащается циркуляционным насосом. Для небольших систем теплого пола надобность в наличии циркуляционного насоса отпадает – с этой задачей вполне справляется основной насос, вмонтированный в большинство отопительных котлов.

Схема теплого водяного пола – распределительный коллектор

Важно! Подходя к завершающему этапу создания теплого пола, следует понимать важность проведения испытаний. Прежде чем заливать стяжку пола, необходимо проверить каждое соединение и каждый метр трубопроводов на наличие течей.

Система водяного теплого пола фото

Ну и напоследок несколько слов о стяжке. Монтаж водяного теплого пола своими руками предусматривает заливку труб высококачественной стяжкой, способной выдерживать довольно высокие температуры. Следует понимать, что в этот момент вы создаете чистовую ровную поверхность, поверх которой, как правило, укладывается декоративное напольное покрытие. Здесь необходимо сильно постараться и с помощью системы маяков изготовить практически идеально ровный пол. Продолжать работы с полом можно только после полного высыхания стяжки – это, как минимум, 21 день. Если поспешите, то получите трещины по всей поверхности пола.

Автор статьи Михаил Корнеев

stroisovety.org

Устройство водяного теплого пола своими руками. Подбор необходимых материалов.

Теплые полы в наше время перестали быть чем-то особенным. Многие, кто строит дом или купил квартиру, задаются вопросами «Нужен ли теплый пол?», «Какой выбрать водяной или электрический?», «Можно ли сделать своими руками?», «Можно ли отказаться от радиаторов отопления и установить только теплые водяные полы?».

Преимущества такого пола очевидны, он обеспечивает комфортную температуру, создает уют в доме и эффективно распределяет тепло в помещении, благодаря тому, что нагретый воздух поднимается непосредственно от пола, в отличие от радиаторов отопления, где прогрев происходит в месте установки батарей.

Если выбирать между инфракрасные  полы которые потребляют меньше электричества.

В данной статье будут рассматриваться водяные теплые полы и их монтаж своими руками.

Сделать водяной теплый пол своими руками можно. Все зависит от вашей квалификации и опыта. Собственно, для этого и написана эта статья. Начнем по порядку.

Теплый пол или радиатор отопления?

Многие считают, что водяные теплые полы, это всего лишь дополнение к уже установленным радиаторам отопления. Это не так. Теплые полы — это самостоятельная система, которая может  полностью обеспечить ваш дом теплом. К тому же, она намного эффективнее и более комфортна для человека.

Предлагаем вам посмотреть видео, в котором представлено мнение эксперта по данному вопросу.

Так же необходимо отметить, что водяной теплый пол эффективнее всего использовать совместно с радиаторами отопления, т.к. они гораздо быстрее обогреют помещение в отличие от напольного отопления.

Водяной теплый пол не стоит заставлять мебелью и застилать напольными ковровыми покрытиями потому что КПД такого обогрева значительно снижается.

Трубы для водяного теплого пола

Трубы для водяного теплого пола являются нагревающим элементом системы, по которой течет горячая вода, поэтому к их выбору следует отнестись очень ответственно. Эта часть системы, которая укладывается в бетонную стяжку и потому ее тяжело ремонтировать, в случае пробоя. Для напольного отопления необходимы специальные трубы.

Самыми надежными или долговечными являются трубы из сшитого полиэтилена или по другому PEX трубы. По внешнему виду тяжело отличить их от металлопластиковых или полипропиленовых труб, поэтому необходимо смотреть маркировку.

Преимущества PEX труб:

• прочность, долговечность, надежность – срок службы не менее 50 лет;

• минимальное гидравлическое сопротивление. Это особенно важно учитывать при больших площадях отопления в загородных домах т.к. создается большое обратное давление на систему, которая отвечает за циркуляцию теплоносителя;

• защита от диффузии кислорода, обеспечивающая надёжную работу всей отопительной системы и предотвращающая преждевременный выход из строя;

• минимальное температурное расширение;

• легкость монтажа и крепления. Здесь стоит сказать, что такие трубы продаются длиной от 50 метров в бухтах и вам не придётся соединять отрезки между собой, что гораздо удобнее и надежнее.

Регулировка температуры

Как было написано выше, для оптимального обогрева помещений лучше совмещать радиаторное и напольное отопление, при этом в радиатор подается вода или антифриз температурой от 600 до 900, а температура водяного теплого пола может быть от 350 до 500. Для того чтобы не было перегрева и была возможность регулировки температуры ставят терморегуляторы.

Управлять температурой можно в ручном, а в более дорогих системах в автоматическом режиме.

Для регулировки температуры в ручном режиме ставят терморегуляторы представляющие из себя термостатический клапан. Основная его задача – это изменение потока теплоносителя в системе, следовательно, и температуру воды в помещении.

Работает он следующим образом, при достижении установленной температуры, он начинает закрываться, тем самым понижая ток воды возвращающегося в систему. Как только температура  теплого пола становится ниже заданной, он открывается и циркуляция теплоносителя увеличивается, а следовательно и повышается комнатная температура.

Существуют и автоматические системы. Они разумеется более дорогие и более сложные. К такой системе подключаются специальные насосы, которые правильно называются сервоприводами, термостатический клапан и термостат, на котором можно задавать необходимую температуру воздуха в комнате, расходомеры и т.д.

Принцип работы в автоматическом режиме немного другой. Термостат определяет температуру воздуха, передает эти данные на сервопривод, который, при необходимости, регулирует температуру, начиная подмешивать охлаждённую воду возвращающуюся в систему, тем самым снижая нагрев пола. Монтаж автоматических  систем более сложен, поэтому установку лучше поручить специалистам.

Устройство и укладка водяного теплого пола

Первым делом необходимо установить коллекторную группу. Что же это такое и для чего она нужна?

Фактически это две трубы изготовленные из латуни или нержавеющей стали. В одну, которая правильно называется подающий коллектор осуществляется подача горячей воды, из второй трубы, или правильно обратного коллектора, происходит забор охлажденной воды прошедшей по контуру теплых полов. Коллекторы имеют выходы, к которым подключаются контур теплых полов и терморегуляторы.

Это самая простая схема подключения, где регулировка температуры происходит в ручном режиме. В более сложных автоматических схемах могут быть добавлены сервоприводы, термостаты, различные терморегулирующие краны, регуляторы расхода и т.д.

Для тех, кто до конца не разбрался что такое коллектор, предлагаем посмотреть небольшое видео на эту тему, из которого станет ясно какие функции выполняет коллекторная группа в водяных теплых полах.

Итак, давайте начнем с устройства самой простой схемы теплых полов, которую можно сделать своими руками. Присоединять систему будем к двум магистральным трубам, где по одной подается горячая вода от нагревательного котла, а по другой охлажденная вода поступает обратно в котел и там снова нагревается.

Сначала необходимо сделать отводы от труб, на которые следует установить запорные краны, для закрытия в случае ремонта или если нет необходимости в напольном отоплении.

Следующий этап — это подсоединение самой коллекторной группы. Как правило, они уже идут в сборе. Перечислим лишь минимальное количество элементов которые должны присутствовать.

Это сам коллектор т.е. труба с выходами, расходомеры, термостатический клапан для регулировки температуры, воздухоотводчик для стравливания случайно попавшего в систему воздуха и кран для слива воды из системы водяных теплых полов.

Вся эта группа монтируется на стену в специальном шкафе для коллекторов. После чего можно приступать к укладке труб для водяного теплого пола.

Существуют различные варианты укладки:

  • укладка с последующим бетонирование;
  • водяное отопление под деревянным полом на лагах;
  • устройство теплого пола при помощи специальных теплоизоляционных матов.

Рассмотрим каждый вариант более подробно.

Укладка водяного теплого пола с последующим бетонированием

1. На выровненную бетонную поверхность стелим слой гидроизоляции для защиты утеплителя от влаги, которая поступает снизу.

2. Клеим вдоль стен всего помещения демпферную ленту которая состоит из вспененного полиэтилена. Она уменьшает потери тепла через стены и дает возможность расширятся бетонной стяжке при нагревании.

З. Укладываем теплоизоляцию для того чтобы уменьшить тепловые потери. В качестве материала обычно используют пенополистирольные плиты плотностью 25-35 кг/м3. Толщина слоя в этом случает составит около 5 см. Пенополистирольную плиту необходимо прикрепить к основанию при помощи специальных крепежей для плитных материалов.

4. Следующим слоем будет фольгированная пароизоляционная пленка. Она не дает водяному пару проникать в утеплитель, а верхний слой отражает тепло от пола, что уменьшает потери тепла через пол.

5. Монтаж труб начинается с укладки арматурной сетки, которую приподнимают на высоту примерно 1,5 см. После чего подсоединяем трубу к подающему коллектору и начинаем раскладку по намеченной схеме. Второй конец трубы подсоединяем к обратному коллектору.

Важно знать, что длина или ширина бетонной стяжки не должна превышать 8 м, потому что при тепловом расширение могут образоваться трещины в самых неподходящих места. Если есть превышения то необходимо сделать температурный шов из демпферной ленты. Например, длина теплого пола составляет 9 м. Это превышение на 1 м. В этом случае лучше залить две бетонные плиты длиной 4,5 м, а между ними сделать температурный шов. Рабочий контур теплых полов может располагаться только на одной плите, т.е. недопустим монтаж одного контура на двух бетонных стяжках.

Контур водяного теплого пола укладываются обычно в виде змейки или в виде спирали. Монтировать контур водяного теплого поля в виде змейки легче, но в такой схеме присутствует одна особенность. Все тепло будет уходить в начале трубы т.е. одна половина комнаты будет более теплой, а другая менее. Поэтому чтобы использовать ту или иную схему укладки теплого пола, нужно знать некоторые особенности. Об этом вы можете узнать посмотрев небольшое видео.

Расстояние между соседними витками составляет от 10 до 30 см, которое зависит от тепловой нагрузки, типа помещения, толщины труб и длины контура. Между контуром пола и стеной должно быть расстояние не менее 7 см. Крепление к арматуре происходит через каждый погонный метр трубы. Оно не должно быть плотным, и необходимо для удержания контура до момента заливки. Так же не следует проводить трубу под ванной, джакузи, кухонным гарнитуром, различной мебелью и т.д.

Рекомендуемая длина одного контура около 50-60 м. Если этого недостаточно, то подключают еще одни контур. Это необходимо для более равномерного отопления пола.

6. До заливки бетонной стяжки необходимо проверить работоспособность. В систему подается теплоноситель, желательно что бы давление было выше рабочего в полтора раза, и визуально просматривается на наличие всевозможных протечек. Если все прошло нормально, то можно братья за заливку бетонной стяжки.

7. Бетонная стяжка. Самым простым и доступным способом является покупка сухой строительной смеси для теплых полов, которые продаются в любом строительном магазине. Минимальная высота стяжки — это 4,5 см над трубой.  Заливать обычно цементно-песчаной смесью можно, но обязательно с добавление пластификаторов.

8. После того как бетонная плита высохла, это примерно 28 дней, можно приступать к финишному покрытию пола.

Самым лучшим покрытием для теплого пола будет керамическая плитка. Можно использовать линолеум, паркет, ламинат и даже ковровые покрытия. Следует учесть, чем толще будет покрытие тем меньше КПД напольного отопление и тем большую температуру придется подавать в контур теплых полов. Например, для линолеума или ламината можно использовать самую тонкую подложку, а ковровое покрытие выбрать более тонким.

Водяное отопление под деревянным полом на лагах

В предыдущих темах было описано устройство деревянного пола на лагах. Теперь поговорим о том, как сделать водяные теплые полы на лагами. В этом случае контур теплого пола укладывается в виде змейки т.к. укладка по спирали более трудоемка. Отсутствует этап заливки бетонной стяжки.

Перечислим основные этапы устройства, более подробно они расписаны в первом варианте:

  1. Теплоизоляция.
  2. Пароизоляция.
  3. Установка арматурной сетки.
  4. Укладка труб в виде змейки. На этом этапе необходимо в местах соприкосновения контура теплого пола и лаг сделать прорези.
  5. Проверка системы.
  6. Настил деревянного пола. Желательно чтобы толщина доски была тоньше. Для этого можно увеличить частоту укладки лаг.

Устройство теплого пола при помощи теплоизоляционных матов

Существует так называемая сухая укладка водяных теплых полов т.е. она может производится без заливки бетонной стяжки. Как она устроена и какие имеет преимущества?

Состоит она из специальных матов, обладающие свойством высокой теплоизоляции, на которые удобно укладывать рабочий контур теплого пола и металлических пластин для более равномерного обогрева. Монтируется она следующим образом:

  1. Клеится демпферная лента по периметру комнаты.
  2. Стелиться гидроизоляция.
  3. Укладываются монтажные маты из вспененного полистирола.
  4. В маты монтируется металлические пластины.
  5. Устанавливается контур теплого водяного пола.
  6. Проводится проверка системы.
  7. Стелиться финишное покрытие. Деревянные полы, паркет и ламинат можно уложить сразу. Для укладки керамической плитки, линолеума, различных ковровых покрытий необходим промежуточный слой из гипсоволокнистых листов (ГВЛ) или цементно-стружечных плит (ЦСП).

Устройство теплого пола при помощи матов обладает несомненными преимуществами:

— не требует тяжелой бетонной стяжки, тем самым уменьшает нагрузку на перекрытия;

— обладает меньшей толщиной, что приводит к экономии пространства;

— становится менее инертной т.е. увеличивается скорость прогрева поверхности;

— монтажные работы происходят гораздо быстрее.

Установка в квартире

Устройство теплого пола в квартире немного отличается от устройства в загородном доме. Самое простое это подключится к центральной системе отопление. Рассмотрим этот способ.

Для этого необходимо сделать отводы от приточной и обратной трубы. На отводы необходимо поставить краны. Как видно из рисунка устанавливается термостатический клапан, который отвечает за количество воды прошедшее по контуру. О принципе его действия написано немного выше. Далее монтируются трубы по одной из вышеописанных схем и стелиться напольное покрытие.

stroim-svoi-dom.ru
